Виды прессов: Основные типы штапмовочных прессов, решения компании AIDA в области металлообработки

Основные типы штапмовочных прессов, решения компании AIDA в области металлообработки

• Пресс
• Механический пресс
• Кривошипный пресс
• Пресс двойного действия
• Двух кривошипный пресс
• Двухскоростной тип
• Прессы с эксцентриковым валом
• Прессы с эксцентриковым приводом
• Четырех кривошипный пресс
• Маховиковый пресс
• Одностоечный пресс
• Зубчатый пресс
• Быстроходный пресс
• Гидравлический пресс
• Пресс с наклонной станиной
• Кривошипно-коленный пресс
• Наклонный пресс с открытым задником
• Дыропробивной пресс
• Пресс последовательного действия штампаes
• серво пресса
• Пресс простого действия
• Односкоростной
• Однокривошипный пресс
• Двухстоечный пресс
• Двухкривошипный пресс

это механизм, имеющий зафиксированное основание или наковальню и ползун (молот или молоток) возвратно-поступательного движения вперед и по направлению от основания под определенными углами к его поверхности, ползун направляется в станину машины, чтобы задать определенную траекторию хода.

Наверх

пресс, ползун или молот которого управляется кривошипом, эксцентриковым кулачком, коленно-рычажными механизмами или иными механическими средствами, а не жидкостью или каким-либо другим способом.

Наверх

ползун механического пресса приводится в движение коленным валом (кривошипом).

Наверх

механический пресс с двумя ползунами, движущимися одновременно и независимо друг от друга. Один ползун приводится в движение кривошипом, который работает с задержкой в процессе вытяжения, обычно имеет коленно-рычажное или кулачковое управление.

Наверх

механически пресс двойного действия, ползун которого управляется двумя рычагами и тягами. Существует два основных класса механических двухкривошипных прессов:

1.  Дувхстоечный пресс с прямыми опорами или корпусом, которые закрывают стороны пространства штампа.

2.  Штамповочные прессы с С-образной станиной с открытыми стойками или основанием (части станины) и открытой верхней частью для легкого доступа материала. Это общее определение, которое относится как к одностоечным, так и к двухстоечным машинам.

Наверх

маховик устанавливается на отдельный вал и при помощи двух передаточного снижения энергия передается основному валу. Этот тип пресса используется для более глубокой вытяжки, на которую затрачивается значительное количество энергии, т.к. работа идет на большем расстоянии и, кроме того, при вытяжении сопротивление различных металлов ограничивает скорость ползуна. Двухскоростные прессы обычно работают со скоростью от 10 до 30 ударов в минуту.

Наверх

Рекомендуется использовать такие прессы для выполнения работ с коротким ходом или для высокоскоростных операций. В основном аналогичны кривошипным, эти прессы имеют эксцентриковый вал вместо кривошипа. Применение эксцентрикового вала уменьшает эффект изгиба коренного вала, таким образом делая вал более жестким.

Наверх

Обычно такие прессы имеют двухскоростной привод и применяются в основном для средней и глубокой вытяжки, когда требуется длинный ход и относительно низкие скорости.

Наверх

Это пресс с четырьмя шатунами между эксцентриковыми передачами и ползуном.

Наверх

Механический пресс, который имеет маховик, установленный непосредственно на коренной кривошип или вал эксцентрика без редуктора. Иногда называется простым или безредукторным прессом. Такая модель пресса, главным образом, используется для вырубных и прошивочных операций, где потребности в энергии сравнительно невелики, а пресс работает на достаточно высокой скорости (90 ударов в минуту и выше).

Наверх

Общее название прессов, у которых опоры или стойка выполнены C-образной форме, открывая доступ к штампу с обеих сторон.

Наверх

Механический пресс, коренной или эксцентриковый вал которого соединён с источником энергии одной или более зубчатой передачей. Трёх передаточная машина имеет три набора передач и пар и четыре приводных вала, включая основной коренной вал. Двух передаточный пресс имеет две передачи коленвала, которые подключены к двум ведущим шестерням первого промежуточного вала.

Наверх

Тип специализированных автоматических механических прессов с устойчивыми станинами и достаточно легкими ползунами и компонентами для работы на больших скоростях. Эти машины с относительно коротким ходом имеют цельную или сборную конструкцию станины и могут быть настроены на различные типы подачи материала, чтобы соответствовать требованиям заказчика.

Наверх

Ползун или выталкиватель такого пресса приводится в действие при помощи гидравлического цилиндра и поршня, которые получают давление от гидравлического насоса. Цилиндр пресса, насос и жидкость (обычно масло) под давлением, вместе с соединительные клапанами и средствами контроля образуют гидравлическую системы, которая, теоретически, работает по гидравлическому принципу.

Наверх

Механические кривошипные прессы небольшого или среднего размера, которые могут наклоняться или отклоняться назад для облегчения выхода готовых деталей самотеком. Эти прессы обычно с открытым задником, с С-образной станиной и справа налево коренным валом до 200 тонн. Эти прессы обыкновенно используются в прямостоящем или вертикальном положении, но легко регулируются, чаще всего ручным механизмом, и приводятся в любую желаемую позицию с наклоном до 45 градусов. Наклонный пресс широко применяется и особенно подходит для операций по вырубке, прошивке, формованию или неглубокой вытяжке при изготовлении разнообразных деталей небольшого и среднего размера. Такие прессы обычно оснащены механической подачей материала для быстрого автоматического производства.

Наверх

(также пресс для тиснения или чеканочный) — Тяжелые, мощный механические прессы с относительно коротким ходом, ползун приводится в действие напрямую коленно-рычажным (или шарнирным) соединением, закрытые и открытые способы вращения. От 30 до 3,000 тонн, чеканочный пресс применяется для тиснения, чеканки, калибровки, высадки, опрессовки и экструдирования.

Наверх

Наклонный пресс с открытым задником с с-образной станиной имеет в единой станине проем с тыла между двумя С-образными стойками по размеру обычно чуть больше расстояния между левой и правой кромками ползуна. Обычно обозначается OBI Press (наклоняемый открытый пресс).

Наверх

1. Дыропробивочный (или дыропробивной) пресс — это одностоечный пресс с маховиком в задней части и зафиксированным основанием. Используется для прошивочных (пробивочных) операций.



2. Название в общем смысле используется для обозначения любого механического пресса (прим. пер. — с английского языка сочетание «punching press» можно перевести, например, как «штамповочный пресс»).

Наверх

Эти прессы обычно используются для изготовления готовых деталей из рулонного материала и также относятся к высокоскоростным прессам или прессам высокой производительности. Они могут быть одно- или двухкривошипными, эксцентриковыми, двухстоечными и оснащены механизмом автоматической подачи рулонного материала. Устройство прессов этого класса учитывает дополнительную точности и устойчивость, необходимые для операций последовательного действия штампа.

Наверх

механический пресс, маховик, муфта/тормоз и привод главного мотора которого заменены приводной системой серво, чтобы обеспечить возможность полностью запрограммировать ход пресса ход, скорость и профиль движения ползуна.

Наверх

любой пресс с одним ползуном; обычно не предполагает наличия другого движения или устройств давления, которое бы влияло на воздействие пресса на деталь.

Наверх

маховик устанавливается на отдельный вал и одна снижающая передача используется для передачи силы коренному валу. Пресс данного типа используется для неглубокой вытяжки, формования и подобных операций, требующих значительно энергии, чем может произвести пресс маховикового типа. Прессы такого типа обычно работают со скоростью от 30 до 90 ударов в минуту.

Наверх

механический пресс, ползун которого управляется одной тягой.

Наверх

любой механический пресс с опорами или корпусом с плоскими ровными сторонами (обычно вертикальными), ограничивающими пространство штампа справа и слева. Данный класс прессов включает в себя множество типов и моделей, такие как однокривошипный, двухкривошипный, эксцентриковый, рычажный, четырехкривошипный и закрытый прессы.

Наверх

механический пресс, в котором ползун управляется двумя тягами.

Наверх

Виды прессов для отходов и их предназначение

Skip to content

Использование пресса для мусора колоссально сокращает объем отходов. Дальнейшая переработка упакованных отходов призвана уменьшить антропогенное воздействие на природу.

1.
Обрабатываемый мусор

2.
Типы прессов

2.1.
Пакетировочные прессы

Прессы — станок, предназначенный для сжатия мусора в брикеты и дальнейшей утилизации в упакованном виде. Человек влияет на природу, приводя к появлению огромного количества мусора. Для минимизации следует использовать специализированный пресс для конкретного типа мусора.

Обрабатываемый мусор

Чаще всего прессуется такой мусор как:

1. Макулатура. Относительно невредный мусор, пригодный к вторичной переработке. Основная задача пресса — уменьшить занимаемую мусором площадь и обеспечить простую переноску макулатуру к месту переработки.
2. Текстильные отходы. Аналогично предыдущему пункту, относительно безвредный мусор, но больше зависит от добавок, которые имели изначальные продукты. В большинстве случаев мусор пригоден к вторичному использованию.
3. Полимерные материалы. Более опасные отходы, некоторые из которых могут не разлагаться на протяжении столетий, а то и тысячелетий. Часто мусор пригоден для переработки. Основная опасность — пренебрежение со стороны предприятий опасностью мусора, а также потери, связанные с некачественной прессовкой и недобросовестной перевозкой.
4. Древесные отходы. Мусором можно назвать лишь в социальном смысле — это отходы от производства, но они же служат натуральным и естественным сырьем для изготовления других вещей.
5. Металлолом. Также мусор, который вполне пригоден для повторного использования.

Прессом ни в коем случае не сжимаются пищевые отходы. Основная причина — слишком сильное смешение отходов разной пищи, что может привести к непредсказуемым результатам для окружающей среды.

Типы прессов

В зависимости от технических особенностей и производительности конкретных изделий можно разделить прессы по категориям.

Один из наиболее распространенных типов — компактор. Работающий на гидравлике пресс дополняется приемным бункером, откуда мусор направляется на переработку. Подвидом можно назвать биокомпакторы — такие же устройства, но для уничтожения пищевых отходов. Отдельно присутствует емкость для сбора жидкости, появляющейся в связи с прессовкой мусора.

Сильная сторона таких прессов — компактность, возможность удаления влаги. Но количество уменьшенного объема уступает другим типами.

Брикетировочные сжимают мусор той же гидравликой, либо механикой. Достигается уменьшение объема до 75%. Получаемые брикеты обладают рядом преимуществ:

1. Правильная форма. Легко перевозить, складировать, брать на последующую переработку. Утверждение особенно верно, если использовался однородный мусор.
2. Небольшой размер. Брикеты легко поддаются расфасовке. Экономно расходовать можно даже мусор!

Пакетировочные прессы

Пакетировочные прессы работают на гидравлике и отличаются возможностью уплотнять такие материалы как пластик (в том числе, бутылки), жестяные банки, полиэтилен. Такие устройства должны быть обязательно на тех предприятиях, которые перерабатывают вредный мусор.

К сожалению, действующие экологические стандарты не обязывают иметь такие устройства для переработки вредных материалов.

Реформа в области экологического законодательства должна снизить нагрузку на природу от антропогенного воздействия и уменьшить количество мусора, которое отправляется в природу из-за нерационального управления.

Понравилась ли Вам статья?

Нажмите на звездочку =)

Средний рейтинг 0 / 5. Голосов: 0

Стань первым! Голосов еще нет.

Нам очень жаль, что статья вам не понравилась!

Помогите нам улучшить контент!

Подскажите, пожалуйста, как мы можем ее улучшить?

Поиск

1.
Обрабатываемый мусор

2.
Типы прессов

2.1.
Пакетировочные прессы

&nbsp

Свежие записи

• Виды и область использования отстойников для воды
• Особенности ведения журнала движения отходов по Приказу 721
• Что такое ХПК сточных вод и для чего вычисляется этот показатель
• Что такое утилизационный сбор и кто его оплачивает
• Экологический мониторинг, определение, виды, методы проведения

Классификация и обозначение гидравлических и кривошипных прессов

Классификация и обозначение прессового оборудования

Пример обозначения наиболее часто применяющихся прессов:

КВ2132 — пресс однокривошипный открытый (С — типа), простого действия, двухстоечный с неподвижным столом и номинальным усилием 1600 кН

где:

• К — тип пресса (К, П, И, и А) — пресс кривошипный (механический)
• В — модификация пресса
• 21 — разновидность прессового оборудования по классификации (см. рис. 1)
• 32 — значение основного параметра — номинальное усилие пресса (см. таблицу 1) — номинальное усилие пресса 1600 кН

П6324Б — пресс гидравлический одностоечный правильно запрессовочный с номинальным усилием 250 кН

где:

• П — тип пресса (К, П, И, и А) — пресс гидравлический
• 63 — разновидность прессового оборудования по классификации (см. рис. 2)
• 24 — значение основного параметра — номинальное усилие пресса (см. таблицу 1) — номинальное усилие пресса 250 кН
• Б — модификация пресса

Значения первой буквы в обозначениях — тип пресса

Обозначения машин состоят из одной буквы (К, П, И, и А), двух цифр, которые в совокупности обозначают вид пресса и двух цифр, которые определяют основной параметр пресса — его усилие

• К – кривошипный (эксцентриковый) (механический) пресс
• П – гидравлический пресс
• И – листогибочный кривошипный или гидравлический пресс
• А – пресс-автомат

В соответствии с конструктивными особенностями все прессы объединены в серии. Например, кривошипные прессы обозначают К, КД, КА и т. д. При этом конструкции прессов серии К являются базовыми, серии КА или КД — параллельными базовым, отличающимися конструктивным исполнением.

Аналогично конструкции серии прессов-автоматов, параллельных базовым, обозначают АА, АБ и т. д., серии, параллельные базовым моделям листогибочных прессов, — ИА, ИБ и т. д.

Значения первых двух цифр в обозначениях кривошипных прессов:

рис. 1. Классификация и обозначение механических прессов

• К14 — пресс открытый (С — типа), однокривошипный, простого действия, одностоечный, с подвижным столом
• К21 — пресс открытый (С — типа), однокривошипный, простого действия, двухстоечный, с неподвижным столом
• К23 — пресс открытый (С — типа), однокривошипный, простого действия, двухстоечный, с неподвижным столом, наклоняемый
• К30, К31 — пресс открытый (С — типа), двухкривошипный, простого действия
• К25. .К27 — пресс закрытый (Н — типа), однокривошипный, простого действия
• К55 — пресс закрытый (Н — типа), однокривошипный, двойного действия
• К35..К37 — пресс закрытый (Н — типа), двухкривошипный, простого действия
• К60..К65 — пресс закрытый (Н — типа), двухкривошипный, двойного действия
• К40..К45 — пресс закрытый (Н — типа), четырехкривошипный, простого действия
• К70..К75 — пресс закрытый (Н — типа), четырехкривошипный, двойного действия
• К19 — пресс дыропробивной
• К01 — пресс координатно-револьверный
• И13 — пресс листогибочный

Значения первых двух цифр в обозначениях гидравлических прессов:

рис. 2. Классификация и обозначение гидравлических прессов

• П32 — пресс листоштамповочный, отбортовочный
• П60, П61, П63 — пресс одностоечный правильно запрессовочный
• П31, П34 — пресс одностоечный простого действия
• П33 — пресс рамный двойного действия

Значения первых двух цифр в обозначениях пресс-автоматов:

• А61 — пресс-автомат многопозиционный с верхним приводом
• А62 — пресс-автомат с нижним приводом
• А63 — пресс-автомат быстроходный вырубной
• А68 — пресс-автомат тройного действия для чистовой вырубки

За двумя первыми цифрами следуют еще две цифры, обозначающие номинальное усилие пресса, а затем буква, которая показывает его модификацию в группе прессов данного вида.

Значения основного параметра в обозначениях прессов:

Таблица 1. Обозначение основного параметра пресса

Пример обозначения механических прессов:

• КД2122 — 160 кН, пресс однокривошипный открытый (С — типа), простого действия, двухстоечный с неподвижным столом
• КД2124 — 250 кН, пресс однокривошипный открытый (С — типа), простого действия, двухстоечный с неподвижным столом
• КД2126 — 400 кН, пресс однокривошипный открытый (С — типа), простого действия, двухстоечный с неподвижным столом
• КД2128 — 630 кН, пресс однокривошипный открытый (С — типа), простого действия, двухстоечный с неподвижным столом
• К2130 — 1000 кН, пресс однокривошипный открытый (С — типа), простого действия, двухстоечный с неподвижным столом

Пример обозначения гидравлических прессов:

• П6320Б — 100 кН, пресс одностоечный правильно запрессовочный
• П6328Б — 630 кН, пресс одностоечный правильно запрессовочный
• П6330 — 1000 кН, пресс одностоечный правильно запрессовочный
• П6334 — 2500 кН, пресс одностоечный правильно запрессовочный

рис. 3. Открытые однокривошипные прессы простого действия усилием до 630 кН

• а — ненаклоняемые одностоечные с передвижным столом и рогом вида КД14
• б — то же с установленным рогом;
• в — ненаклоняемые двухстоечные с неподвижным столом вида КД21
• г — наклоняемые двухстоечные прессы с неподвижным столом вида КД23

Расположение составных частей механических прессов

1. пульт управления
2. подштамповая плита
3. отверстие для установки рога
4. дверь
5. уравновешиватель ползуна
6. двигатель
7. ограждение
8. направляющие стола
9. станина
10. стол
11. корпус станины
12. стойки станины
13. рог

Специальные прессы, предназначенные для выполнения отдельных операций или штамповки отдельных деталей, обозначаются заводами-изготовителями. Так, Барнаульский завод механических прессов выпускает специальные прессы моделей К18100 (для глубокой вытяжки) усилием 1000 кН, К18074 — для вырубки деталей статора и ротора из трансформаторного железа усилием 2500 кН и т. д. Некоторые универсальные прессы обладают параметрами, отличающимися от установленных для аналогичных по усилию прессов. Их также обозначают соответствующими заводскими номерами. Тот же завод, например, выпускает универсальный закрытый однокривошипный npecс модели К18072 усилием 1600 кН, отличающийся от типажного пресса К2532 такого же усилия увеличенным ходом. Он предназначен для выполнения операций листовой штамповки и обрезки облоя после объемной штамповки.

Рудман Л.И. Справочник по оборудованию для листовой штамповки. Киев, Тэхника, 1989.

Читайте также: Заводы производители кузнечно-прессового оборудования в России

Связанные ссылки. Дополнительная информация

Типы прессов (со схемой)

РЕКЛАМА:

Прессы доступны в различных конструкциях и формах в зависимости от рабочих требований. Эта статья проливает свет на шестнадцать основных типов жимов. Вот некоторые из типов: 1. Жим с ручным управлением (летучий) 2. Жим с электродвигателем 3. Гидравлический жим 4. Наклонный жим 5. Наклонный жим 6. Жим с зазором 7. Арочный жим 8. Прямосторонний жим и другие.

Тип № 1. Ручной пресс (Fly) Press:

Пресс управляется руками человека. Это настольный пресс, обычно используемый для производства мелких деталей. Это простой и недорогой пресс, подходящий для легких операций, таких как пробивка, вырубка, гибка и т. д. Как показано на рис. 6.2. показывает, рука вращается вручную, поршень перемещается вверх и вниз для выполнения необходимой операции. Баран оснащен пуансоном, а заготовка лежит на станине.

Тип # 2. Пресс с электродвигателем:

Пресс приводится в действие электродвигателем. Двигатель приводит в движение коленчатый вал, который преобразует вращательное движение в возвратно-поступательное движение ползуна. Ползун, оснащенный пуансоном, для выполнения работы, удерживаемой на штамповочном блоке и надрессорной балке.

РЕКЛАМА:

Электродвигатель подает энергию на маховик, и эта энергия передается на поршень через муфту и коленчатый вал.

Различные типы прессов с электродвигателями:

(a) Тип без редуктора (маховик).

РЕКЛАМА:

(b) Одинарный редуктор.

(c) Двойной редуктор.

(d) Многоступенчатый редуктор.

Тип # 3. Гидравлический пресс:

Гидравлический пресс использует давление воды или масла для перемещения ползуна и ползуна вверх и вниз. Насос используется для подачи жидкости под высоким давлением в цилиндр.

РЕКЛАМА:

Аккумуляторная система используется для хранения жидкости, а затем для внезапной подачи большого объема жидкости при постоянном давлении за секунды. В гидравлических прессах автономного типа аккумулятор не используется. Вся энергия подается насосом непосредственно на цилиндр.

Гидравлические прессы доступны грузоподъемностью до 15000 тонн. Следовательно, эти прессы специально используются для волочения, экструзии, пробивки и штамповки металлов толщиной более 3 мм.

Некоторые преимущества гидравлических прессов:

РЕКЛАМА:

(i) Можно создать большее усилие.

(ii) Равномерное распределение давления.

(iii) Более низкая и равномерная скорость штамповки.

Тип # 4. Наклонный пресс:

Как следует из названия, он имеет наклонную раму, как показано на рис. 6.4.

РЕКЛАМА:

Преимущества наклонного пресса:

(i) Рабочая часть может автоматически скользить под действием силы тяжести в контейнерную коробку.

(ii) Выгрузка лома из заготовки осуществляется автоматически.

Тип # 5. Наклонный пресс:

РЕКЛАМА:

Наклонный пресс показан на рис. 6.5, имеет регулируемую раму. Его можно использовать как в вертикальном, так и в любом наклонном положении.

Преимущества этого пресса:

(i) Очень высокая производительность.

РЕКЛАМА:

(ii) Заготовки автоматически скользят вниз в ящик для контейнеров, и оператору не нужно поднимать заготовку рукой.

(iii) Устранена опасность травмирования пальцев оператора.

(iv) Эти прессы используются для производства мелких деталей, включая гибку, вырубку и штамповку.

Тип # 6. Щелевой пресс:

Gap-пресс, также называемый C-Press, показан на рис. 6.6 (a). Он имеет открытое горло, что обеспечивает отличный зазор вокруг штампов. Такой тип пресса позволяет использовать очень длинные и широкие рабочие части.

Тип # 7. Арочный пресс:

Арочный пресс показан на рис. 6.6 (б). Имеет арочный каркас. Используется для легкой работы. Некоторые продукты, производимые этим прессом: Банки с краской, лопаты и т. д.

Тип # 8. Прямосторонний пресс:

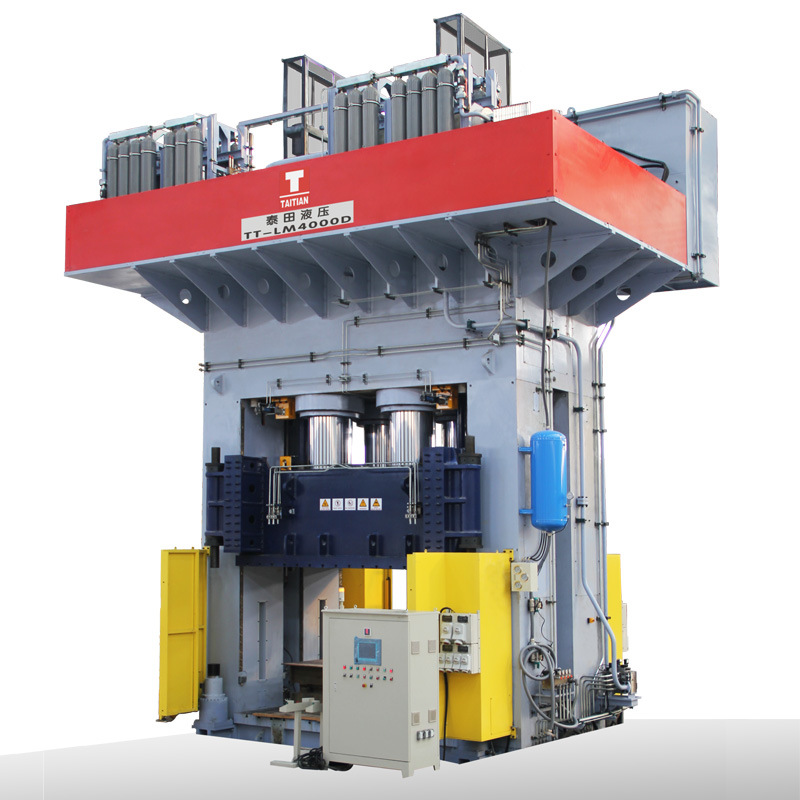

Прямосторонний пресс показан на рис. 6.6 (в). Обладает высокой работоспособностью. Он имеет жесткую раму и используется в механических и гидравлических прессах, где создаются большие нагрузки. Эти типы прессов используются для формовки тяжелых и толстых металлов, обжатия, глубокой вытяжки и т.п.

Тип # 9. Роговой пресс:

Роговой пресс показан на рис. 6.6 (г). Он используется для цилиндрических объектов, включающих такие операции, как сшивание, отбортовка, тиснение, клепка и штамповка.

Тип # 10. Пресс с кривошипным приводом:

Пресс с кривошипным приводом показан на рис. 6.7 (а). Он использует кривошип для преобразования вращательного движения вала в движение ползуна вверх и вниз. Ползун направляется между направляющими.

Тип # 11. Пресс с эксцентриковым приводом:

Пресс с эксцентриковым приводом показан на рис. 6.7 (б). Он использует эксцентрик для преобразования вращательного движения вала в движение ползуна вверх и вниз. Он используется там, где требуется более короткая длина хода. Преимуществами этих прессов являются: большая жесткость и меньшая склонность к прогибу по сравнению с прессом с кривошипным приводом.

Тип # 12. Пресс с реечным приводом:

Пресс с реечным приводом показан на рис. 6.7 (в). В нем используется рейка и небольшая шестерня (шестерня), чтобы получить движение плунжера вверх и вниз. Эти прессы используются там, где длина хода очень велика. В этих типах прессов длина хода может регулироваться по мере необходимости. Для движения ползуна вверх можно использовать механизм быстрого возврата.

Тип # 13. Гидравлический пресс:

Пресс с гидравлическим приводом показан на рис. 6.7 (d). Гидравлические прессы используются для больших усилий и низкой скорости.

Тип # 14. Пресс простого действия:

РЕКЛАМА:

Пресс простого действия имеет один ползун и ползун. Он используется для одиночной операции в одиночном ходе.

Тип # 15. Пресс двойного действия:

Пресс двойного действия имеет две направляющие. Один слайд (внешний) используется для опускания держателя заготовки, который удерживает заготовку по окружности. Другой слайд (внутренний) используется для выполнения операции штамповки или вытягивания.

Тип # 16. Многофункциональный пресс:

Пресс многократного действия имеет более двух слайдов. Они действуют одновременно для выполнения операций аналогичного типа, таких как рисование, перерисовка и формирование.

Типы прессов – Руководство покупателя Томаса

Прессы – это машины, которые оказывают давление на заготовку, чтобы изменить ее форму и форму. Используемые для множества производственных процессов, например, высечки, ковки и штамповки, эти машины могут использоваться для обработки различных материалов (как правило, металлов) в самых разных отраслях промышленности.

Существует множество характеристик, по которым можно проектировать, изготавливать и классифицировать прессы. Эти характеристики включают в себя функцию (т. е. производственный процесс, например, прессы для высечки), конструкцию и конструкцию (например, винтовой пресс, пресс с зазором или пресс с С-образной рамой) и встроенные средства управления (обычные прессы по сравнению с прессами с сервоприводом). Кроме того, доступны прессы с различными типами приводных механизмов, которые производят и прилагают усилие, необходимое для выполнения производственного процесса, включая:

• Механический
• Гидравлический
• Пневматический

Механические прессы

Механические прессы используют различные типы механических компонентов для приложения силы, включая кривошипы, шарнирные соединения, шарико-винтовые пары, ходовые или силовые винты, а также реечные передачи. Эти прессы могут управляться вручную, т. Е. Приводиться в действие вручную оператором, или электромеханически, т. Е. Питание обеспечивается двигателем. Независимо от источника питания, во всех механических прессах радиальное движение механических компонентов преобразуется в линейное движение, которое, в свою очередь, проявляется в виде прижимающей силы к заготовке.

Из доступных типов прессов механические прессы имеют самые простые требования к настройке и эксплуатации, а также предлагают высокий уровень контроля, точности и аккуратности, поскольку механические компоненты настроены на фиксированную скорость, длину и продолжительность хода. В целом эти характеристики позволяют механическим прессам производить относительно дешевые, быстрые, воспроизводимые и масштабируемые результаты, что очень важно при крупносерийном производстве деталей. Кроме того, они представляют меньший риск для окружающей среды по сравнению с другими типами прессов, поскольку для их использования не требуются жидкости.

Несмотря на эти преимущества, механические прессы имеют некоторые ограничения по производительности, в том числе из-за их фиксированной длины хода и переменного усилия, создаваемого на протяжении всего хода. Эти характеристики делают их непригодными для применений, которые могут потребовать переменной длины хода, например, при свободной штамповке, или постоянного приложения усилия, например, при экструзии.

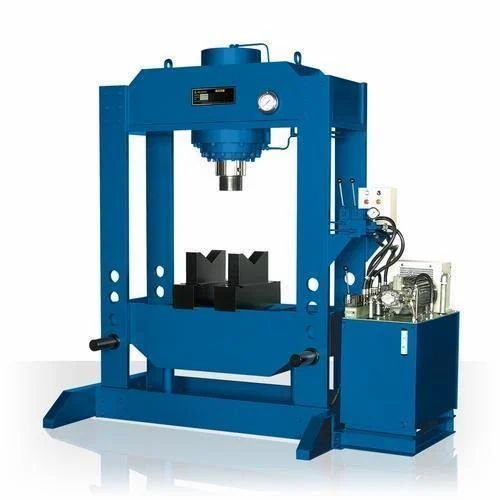

Гидравлические прессы

В гидравлических прессах

используется гидравлический механизм, состоящий из полого цилиндра, поршня и силового агрегата. Силовой агрегат перемещает поршень внутри цилиндра, что увеличивает внутреннее давление жидкости и заставляет цилиндр двигаться вдоль оси поршня. Это движение создает линейную силу, которая затем расширяет или сжимает компоненты пресса, увеличивая или уменьшая величину давления, приложенного к заготовке.

Хотя гидравлические прессы доступны в широком диапазоне размеров и производительности, максимальное усилие, достигаемое конкретным прессом, заранее определяется размером отверстия его цилиндра и рабочим давлением. Скорость его тарана также ограничена ограничениями силового агрегата. Кроме того, учитывая использование гидравлической жидкости в механизме пресса, существует повышенный риск утечки в окружающую среду.

Несмотря на вышеперечисленные недостатки, гидравлические прессы обладают рядом преимуществ по сравнению с другими типами прессов, в том числе большими возможностями усилия и постоянной силой прессования во всем диапазоне хода.

Пневматические прессы

В пневматических прессах используется механизм, аналогичный механизму гидравлических прессов; за исключением того, что вместо сжатия гидравлической жидкости механизм пневматического пресса работает за счет сжатия воздуха для увеличения внутреннего давления внутри цилиндра.

Преимуществами использования пневматических прессов являются постоянство усилия пресса во всем диапазоне хода, более высокие рабочие скорости и пригодность для экстремальных температур и взрывоопасных применений. Несмотря на эти преимущества, пневматические прессы также ограничены своим приводным механизмом. Как и гидравлические прессы, они ограничены как размером цилиндра, так и компрессором. Кроме того, при использовании пневматического пресса рабочее давление должно поддерживаться на протяжении всего процесса, чтобы обеспечить правильную работу и предотвратить травмы оператора.

Резюме

Это руководство дает общее представление о доступных типах печатных машин.

Для получения дополнительной информации о сопутствующих продуктах обратитесь к другим руководствам Thomas или посетите платформу поиска поставщиков Thomas, где вы найдете информацию о более чем 500 000 коммерческих и промышленных поставщиков.

Источники

1. https://www. kellertechnology.com/blog/what-are-5-common-types-of-industrial-assembly-press-machines/
2. https://www.forging.org/forging/design/512-presses.html
3. http://www.yourarticlelibrary.com/metallurgy/types-of-presses-with-diagram-metallurgy/95664
4. https://thelibraryofmanufacturing.com/presses.html
5. https://www.machinedesign.com/linear-motion/what-s-difference-between-pneumatic-hydraulic-and-electrical-actuators
6. https://www.stamtec.com
7. https://www.joraco.com/content/benefits-using-pneumatic-presses-cleanroom-applications
8. https://www.joraco.com/products/hydro-pneumatic-press-machines/

Прочие «Типы» изделий

• Типы кримперов — Руководство для покупателей ThomasNet
• Типы датчиков температуры
• Типы розеток
• Три типа медицинских покрытий
• Типы пружин — руководство по покупке Томаса
• Типы защитных перчаток
• Типы ограждений — Руководство для покупателей ThomasNet
• Типы уплотнительного оборудования — руководство по покупке Томаса
• Прототипы в электронике, компьютерном программном обеспечении и вычислительной технике
• Типы электрощеток
• Типы помех в электроснабжении
• Типы грузовиков и тележек — руководство по покупке Томаса
• Типы клеев для аэрокосмической отрасли — Руководство для покупателей ThomasNet
• Пластиковые прототипы печатных плат
• Типы пускателей двигателей
• Типы систем сбора данных — руководство по покупке ThomasNet
• Типы чистых помещений — руководство для покупателей ThomasNet
• Типы тиристоров — Руководство для покупателей ThomasNet
• Типы светильников
• Типы изоляции — руководство по покупке Томаса

Больше из Машины, инструменты и расходные материалы

Машины, инструменты и расходные материалы

Машины, инструменты и расходные материалы

Машины, инструменты и расходные материалы

Машины, инструменты и расходные материалы

Машины, инструменты и расходные материалы

Машины, инструменты и расходные материалы

Какие бывают прессы?

Пресс-машины :

Пресс-машины в основном используются в производстве листового металла для придания любой формы или штамповки листовому металлу. Пресс-машины предназначены для использования механической силы или давления для формования или резки металла. С помощью пресса вы можете придать металлу любую форму, не снимая стружки.

Существуют различные типы печатных машин, классифицирующие их по различным категориям. Мы в Rajesh group компании обеспечиваем два типа машин Power Press.

  Types according to Power Source :

1. Manually operated or Hand Press or ball press or Fly press

2. Power press

Types according to designs of the frame:

1. Пресс с рамой Gap

2. Пресс с наклонной рамой

3. Пресс с регулируемой рамой станины

4. Пресс Horning

5. Прямой боковой пресс

6. Столб

1. Прессы с ручным управлением:

902 Этот тип машины используется при рабочих операциях с тонким металлическим листом, где требуется меньшее усилие и давление. Он управляется вручную. Эти прессы используются для выполнения небольших операций, таких как пробивка, вырубка, гибка и т. Д. Типы ручных прессов: ручной пресс, шаровой пресс и нахлыстовый пресс.

Основными частями ручных прессов являются рама, поршень, гайка и винт, железный шарик, рукоятка, направляющая, пуансон и матрица. Чугунные шарики установлены на двух концах, которые прикручены болтами к винту. Ползун перемещается вверх и вниз, вращая руку вручную и выполняя операции. Лист кладется на станину, а ползун оснащен пуансоном.

2. Силовые прессы:

  Это самые известные машины, которые в основном используются в мастерских. Функция та же, что и у ручного пресса, с той лишь разницей, что поршень работает от силы. Источником энергии такого типа машин является либо электродвигатель, либо двигатель.

Ползун оснащен пуансоном и используется для работы на штамповочном блоке и надрессорной балке. Маховик получает энергию от электродвигателя, которая затем передается на поршень через муфту и коленчатый вал.

1. . баран и кровать. Его также называют машинами C-Frame. Этот тип станка удобен для размещения больших заготовок с более длинными станинами, как показано на рисунке.



   2. Пресс с наклонной рамой:



   Он известен как пресс с наклонной рамой из-за гибкости рамы. Как видно на рисунке, рамка наклонена назад на некоторый угол. Он также известен как наклонный пресс с открытой спиной, так как его задняя часть открыта, что позволяет отходить лому.



   3. Пресс с регулируемой рамой кровати:



   Из-за того, что он имеет коленную платформу, поддерживаемую рамой в форме колонны, он также известен как пресс колонного и коленного типа. Его ложе (колено) можно перемещать вертикально вверх и вниз с помощью силовых винтов на любую желаемую высоту. По сравнению с другими конструкциями, эта конструкция имеет небольшой недостаток жесткости. Он изображен на рис.



   4. Horning Press:



   8

   0003

   Состоит из вертикальной рамы с выступающим верхом, обращенным вперед. Механизм управления и привода плунжера размещен в выступающей части. Рама имеет роговидную переднюю грань, которая служит рабочим столом.

   5. Прямой боковой жим:

   На рисунке показан прямой боковой жим. Этот пресс состоит из двух вертикальных жестких рам. Они расположены с двух сторон основания и предназначены для поглощения существенной нагрузки ползуна. Станок может выполнять тяжелую работу, но подача листового металла сбоку невозможна из-за наличия боковых рам.
