Конструкция и размеры винтов (мм)

Теоретическая масса винтов

Длина винта	Масса 1000 шт. стальных винтов с крупным шагом резьбы кг ≈ при номинальном диаметре резьбы d , мм
L , мм	1	1,2	1,4	1,6	2	2,5	3	3,5	4	5	6	8	10	12	14	16	18	20
2	0,018	0,028	0,040	0,056	x	x	x	x	x	x	x	x	x	x	x	x	x	x
2,5	0,020	0,031	0,044	0,062	0,112	x	x	x	x	x	x	x	x	x	x	x	x	x
3	0,022	0,034	0,049	0,067	0,121	0,202	0,344	x	x	x	x	x	x	x	x	x	x	x
3,5	0,025	0,038	0,053	0,073	0,130	0,217	0,365	x	x	x	x	x	x	x	x	x	x	x
4	0,027	0,041	0,058	0,079	0,139	0,232	0,387	0,527	0,763	x	x	x	x	x	x	x	x	x
5	0,031	0,048	0,067	0,090	0,157	0,261	0,430	0,585	0,840	x	x	x	x	x	x	x	x	x
6	x	0,054	0,076	0,101	0,175	0,290	0,474	0,644	0,916	1,580	x	x	x	x	x	x	x	x
7	x	0,061	0,085	0,112	0,193	0,320	0,517	0,702	0,993	1,702	2,643	x	x	x	x	x	x	x
8	x	x	0,094	0,123	0,211	0,349	0,560	0,761	1,069	1,824	2,818	x	x	x	x	x	x	x
9	x	x	0,103	0,135	0,229	0,378	0,604	0,819	1,146	1,946	2,993	x	x	x	x	x	x	x
10	x	x	0,112	0,146	0,247	0,407	0,647	0,878	1,222	2,068	3,167	x	x	x	x	x	x	x
11	x	x	0,121	0,157	0,265	0,437	0,690	0,936	1,299	2,191	3,342	x	x	x	x	x	x	x
12	x	x	x	0,168	0,283	0,466	0,734	0,995	1,375	2,313	3,516	7,003	x	x	x	x	x	x
13	x	x	x	0,180	0,301	0,495	0,777	1,053	1,451	2,435	3,691	7,318	x	x	x	x	x	x
14	x	x	x	0,191	0,319	0,525	0,820	1,112	1,528	2,557	3,866	7,634	x	x	x	x	x	x
16	x	x	x	x	0,355	0,583	0,907	1,229	1,681	2,802	4,215	8,264	x	x	x	x	x	x
18	x	x	x	x	0,391	0,642	0,994	1,346	1,834	3,046	4,564	8,896	15,19	x	x	x	x	x
20	x	x	x	x	x	0,701	1,080	1,463	1,987	3,290	4,914	9,526	16,19	x	x	x	x	x
22	x	x	x	x	x	0,759	1,167	1,580	2,139	3,535	5,263	10,157	17,19	25,02	x	x	x	x
25	x	x	x	x	x	0,847	1,297	1,756	2,369	3,901	5,787	11,104	18,68	27,20	39,96	x	x	x
28	x	x	x	x	x	x	1,427	1,931	2,598	4,268	6,311	12,050	20,18	29,37	42,93	x	x	x
30	x	x	x	x	x	x	1,514	2,048	2,751	4,512	6,660	12,681	21,18	30,82	44,91	62,77	x	x
32	x	x	x	x	x	x	x	2,166	9,904	4,756	7,009	13,311	22,17	32,26	46,89	65,42	x	x
35	x	x	x	x	x	x	x	2,341	3,133	5,123	7,533	14,258	23,67	34,43	49,85	69,40	89,3	x
38	x	x	x	x	x	x	x	x	3,363	5,490	8,057	15,204	25,16	36,60	52,82	73,38	94,2	x
40	x	x	x	x	x	x	x	x	3,516	5,734	8,407	15,835	26,16	38,05	54,80	76,03	97,5	129,4
42	x	x	x	x	x	x	x	x	x	5,978	8,755	16,465	27,16	39,50	56,78	78,68	100,8	133,6
45	x	x	x	x	x	x	x	x	x	6,345	9,280	17,412	28,66	41,67	59,74	82,66	105,8	139,8
48	x	x	x	x	x	x	x	x	x	6,711	9,803	18,358	30,15	43,84	62,71	86,64	110,7	146,0
50	x	x	x	x	x	x	x	x	x	6,956	10,152	18,989	31,15	45,29	64,68	89,29	114,0	150,2
55	x	x	x	x	x	x	x	x	x	x	11,025	20,566	33,64	48,91	69,63	95,92	122,2	160,5
60	x	x	x	x	x	x	x	x	x	x	11,899	22,143	36,13	52,52	74,58	102,55	130,5	170,9
65	x	x	x	x	x	x	x	x	x	x	x	23,720	38,63	56,14	79,52	109,19	138,7	181,3
70	x	x	x	x	x	x	x	x	x	x	x	25,297	41,12	59,76	84,47	115,81	146,9	191,7
75	x	x	x	x	x	x	x	x	x	x	x	x	x	63,38	89,42	122,44	155,2	202,1
80	x	x	x	x	x	x	x	x	x	x	x	x	x	67,00	94,35	129,07	163,4	212,4
85	x	x	x	x	x	x	x	x	x	x	x	x	x	70,61	99,30	135,70	171,6	222,8
90	x	x	x	x	x	x	x	x	x	x	x	x	x	x	104,24	142,34	179,9	233,2
95	x	x	x	x	x	x	x	x	x	x	x	x	x	x	x	148,96	188,1	243,0
100	x	x	x	x	x	x	x	x	x	x	x	x	x	x	x	x	196,4	253,9
110	x	x	x	x	x	x	x	x	x	x	x	x	x	x	x	x	212,8	274,7
120	x	x	x	x	x	x	x	x	x	x	x	x	x	x	x	x	x	295,4

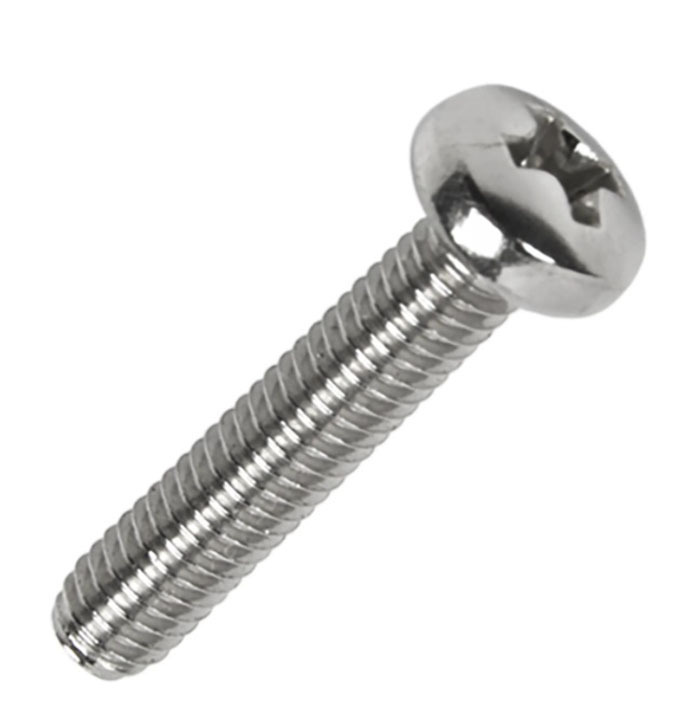

Винт DIN 7985 (ГОСТ 17473-80) М6х25 оцинкованный.

Артикул: 108010719

• Характеристики

Основные размеры

Размер резьбы

М6

Шаг резьбы

1 мм

Диаметр

6 мм

Длина

25 мм

Длина резьбы

25 мм

Диаметр головки

12 мм

Высота головки

4.6 мм

Общая информация

Вид резьбы

полная

Шлиц (бит)

Phillips

Размер используемой насадки (ключа)

Ph4

Форма головки

полукруглая

Материал

углеродистая сталь

Покрытие

гальваническое цинкование

Класс прочности

4. 8

Производитель

без бренда

Стандарт

DIN 7985, ГОСТ Р ИСО 7045-2013, ГОСТ 17473-80, ISO 7045

Вес

7.007 г

Другие размеры:

• М2х4
• М2х5
• М2х6
• М2х8
• М2х10
• М2х12
• М2х16
• М2х20
• М2,5х4
• М2,5х5
• М2,5х6
• М2,5х8
• М2,5х10
• М2,5х12
• М2,5х14
• М2,5х16
• М2,5х18
• М2,5х25
• М2,5х30
• М3х4
• М3х5
• М3х6
• М3х8
• М3х10
• М3х12
• М3х14
• М3х16
• М3х18
• М3х20
• М3х25
• М3х30
• М3х35
• М3х40
• М3х45
• М3х50
• М4х5
• М4х6
• М4х8
• М4х10
• М4х12
• М4х14
• М4х16
• М4х18
• М4х20
• М4х25
• М4х22
• М4х30
• М4х35
• М4х40
• М4х45
• М4х50
• М4х60
• М4х65
• М4х70
• М4х80
• М5х6
• М5х8
• М5х10
• М5х12
• М5х14
• М5х16
• М5х18
• М5х20
• М5х25
• М5х28
• М5х30
• М5х35
• М5х40
• М5х45
• М5х50
• М5х60
• М5х70
• М5х80
• М5х90
• М5х100
• М6х6
• М6х8
• М6х10
• М6х12
• М6х14
• М6х16
• М6х18
• М6х20
• М6х22
• М6х30
• М6х35
• М6х40
• М6х45
• М6х50
• М6х55
• М6х60
• М6х70
• М6х80
• М6х100
• М8х10
• М8х12
• М8х16
• М8х20
• М8х25
• М8х30
• М8х35
• М8х40
• М8х45
• М8х50
• М8х55
• М8х60
• М8х70
• М8х80
• М8х90
• М8х100
• М10х14
• М10х16
• М10х18
• М10х20
• М10х22
• М10х25
• М10х35
• М10х40
• М10х45
• М10х50
• М10х60
• М10х70
• М10х80
• М10х90
• М10х100
• М12х20
• М12х25
• М12х30
• М12х35
• М12х40

3,61 за штуку (200 штук в упаковке)

x 200 шт
= 721,00

Наличие на складе в Санкт-Петербурге

в наличии

более 55 упаковок

Шурупы для дерева с полукруглой головкой 14 x 1-1/2 дюйма, нержавеющая сталь 18-8, квадратный хвостовик

Шурупы с квадратной головкой из нержавеющей стали имеют плоскую поверхность под головкой, чтобы гарантировать, что они не будут протягивать более мягкие материалы как винт с плоской головкой.

Идеально подходят для крепления металлической фурнитуры без потайного отверстия. Как и в случае с винтами с плоской головкой из нержавеющей стали, используйте направляющее отверстие немного большего размера, чтобы избежать поломки. Обратите внимание, что они имеют нарезную резьбу, которая увеличивает прочность винта, но снижает удерживающую способность по сравнению с глубокой резьбой.

Нержавеющая сталь: обсуждение коррозионной стойкости было бы неполным без упоминания винтов из нержавеющей стали. Хотя все продукты рано или поздно подвергаются коррозии, нержавеющая сталь продолжает обеспечивать превосходную защиту. Нержавеющая сталь — это общий термин для большой группы легированных сталей, содержащих не менее 10,5% хрома. Поскольку содержание углерода в нержавеющей стали довольно низкое, окисление (ржавление) также довольно низкое. Однако, поскольку содержание углерода низкое, сталь не может быть обработана слуховым аппаратом до адекватного уровня. В результате шурупы мягкие и легко ломаются при работе с деревом, где требуется высокий уровень крутящего момента. Эту проблему можно компенсировать предварительным просверливанием всех отверстий для шурупов и использованием шурупов большего диаметра.

Никель, используемый в производстве нержавеющей стали, делает их немагнитными и не удерживает магнитные биты.

Нержавеющая сталь марки 18/8 — одна из двух наиболее распространенных марок, используемых для приготовления пищи, столовой и кухонной посуды. Нержавеющая сталь 18/8 состоит из 18% хрома и 8% никеля. Нержавеющая сталь марки 304 содержит не более 0,8% углерода и не менее 50% железа. Хром связывает кислород с поверхностью изделия, защищая железо от ржавчины (окисления). Никель также повышает коррозионную стойкость нержавеющей стали. Чем выше содержание никеля, тем более устойчива нержавеющая сталь к коррозии.

Вторым по популярности типом нержавеющей стали является тип 316. Нержавеющая сталь 316 снижает содержание хрома с 18% до 16%, а содержание никеля увеличивается до 10%, а в смесь добавляется 2% молибдена. Изменение соотношения хром/никель вместе с добавлением молибдена увеличивает стойкость к хлоридам. Вот почему нержавеющая сталь типа 316 рекомендуется в более агрессивных средах, например, на берегу океана и в бассейнах, где материал будет подвергаться химической, растворяющей или соленой коррозии. Это делает его предпочтительным материалом для морского строительства.

Резьба типа нарезания резьбы: Также известная как «Тип A» или «Нарезание резьбы по дереву», это в основном резьба типа листового металла. Это одинарный провод с тонкой резьбой (что означает большее количество витков на дюйм). Кроме того, форма резьбы в основном представляет собой «равносторонний» треугольник вместо специальной «уплощенной» треугольной резьбы, которая используется для «глубокой» резьбы. Как правило, весь стержень винта имеет резьбу, что, конечно, имеет смысл для винта из листового металла.

Квадрат Выемка: Эту выемку изобрел П.Л. Робертсоном (основателем Robertson, Inc.) в 1908 году и стал первой серийной застежкой с внутренним углублением.

В 1908 году П. Л. Робертсон начал производить оттиск с квадратным углублением в головке винта в Милтоне, Онтарио, Канада. Он был блестящим мастером-инструментальщиком, который повредил руку при закручивании винта со шлицем и начал делать углубление получше. В то время это было революционным изменением в индустрии крепежа. Он имеет более плотную посадку, которая уменьшает «выпадение кулачка» и требует всего 4 футо-фунтов давления, чтобы удерживать биту в зацеплении. Ранняя попытка внедрить эти винты с квадратным шлицем в Соединенные Штаты потерпела неудачу, поэтому они были ограничены канадским рынком до 19 века.70-е годы. Головка Phillips была представлена ​​​​в 1930-х годах и должна была «выбиваться», а не перегружаться новыми силовыми драйверами того времени. Генри Форд попробовал Square Drive An 9005

Дополнительная информация

Размер ( #8, #10 …)	#14
Длина	1-1/2 дюйма
материал.	Нержавеющая сталь, 18-8
ЗАЙКОВЫЕ ПЕРА	Без наконечников
УГЛУБЛЕНИЕ ТИП	Square
HEAD	Pan
POINT TYPE	Standard Metal
BRAND	McFeely’s
RECESS SIZE	#3
QUANTITY	100-Box
Соответствует RoHS?	NO
SKU	1414-PSS-C
Prop 65	ПРЕДУПРЕЖДЕНИЕ: Этот продукт может подвергать вам химики, как Мчено Калифорнии, чтобы вызвать рак и врожденные дефекты или другой репродуктивный вред. Для получения дополнительной информации посетите веб-сайт www.P65Warnings.ca.gov. ПРЕДУПРЕЖДЕНИЕ: Сверление, распиловка, шлифовка или механическая обработка изделий из дерева могут подвергнуть вас воздействию древесной пыли — вещества, которое, как известно в штате Калифорния, вызывает рак. Избегайте вдыхания древесной пыли или используйте пылезащитную маску или другие средства индивидуальной защиты. Для получения дополнительной информации посетите веб-сайт www.P65Warnings.ca.gov/wood.

ПРЕДУПРЕЖДЕНИЕ: Этот продукт может подвергать вас воздействию таких химических веществ, как медь, никель, свинец или хром, которые, как известно в штате Калифорния, вызывают рак и врожденные дефекты или другие нарушения репродуктивной функции. Для получения дополнительной информации посетите веб-сайт www.P65Warnings.ca.gov.

ПРЕДУПРЕЖДЕНИЕ: Сверление, распиловка, шлифовка или механическая обработка изделий из дерева могут подвергнуть вас воздействию древесной пыли — вещества, которое, как известно в штате Калифорния, вызывает рак. Избегайте вдыхания древесной пыли или используйте пылезащитную маску или другие средства индивидуальной защиты. Для получения дополнительной информации посетите веб-сайт www.P65Warnings.ca.gov/wood.

Шуруп с полукруглой головкой и Unidrive, стандартная резьба

Продукты • Многоцелевые строительные шурупы • Шуруп SPAX® с цилиндрической головкой Unidrive, цинк, стандартная резьба

О программе
Характеристики
Технический лист
Где купить

Базовая часть №: 411101()

Шурупы SPAX с полукруглой головкой обеспечивают превосходную просадку и фиксацию различных материалов, где монтаж заподлицо или с потайной головкой невозможен или нежелателен. Уникальная приводная система Unidrive предлагает возможность использования с крестообразным или квадратным хвостовиком.

Покупайте винты SPAX Unidrive с плоской головкой и крестообразным шлицем оптом у оптовиков, дилеров и специализированных дистрибьюторов или в упаковках, соответствующих проекту, в розничных скобяных магазинах и магазинах товаров для дома.

SPAX

^® Универсальные строительные шурупы

Универсальные строительные шурупы SPAX с запатентованной технологией MULTIhead и превосходным зубчатым зацеплением предназначены для дерева. Универсальный шуруп для различных материалов также можно использовать для широкого спектра внутренних применений в различных материалах , включая кирпичную кладку, гипсокартон и пластик.

• Соответствие нормам IRC/IBC DrJ TER № 2010-02 Свойства строительных винтов
• Уникальное острие 4CUT™ предотвращает расщепление и не требует предварительного сверления в древесине
• Запатентованные насечки на резьбе снижают крутящий момент и продлевают срок службы аккумуляторной батареи электроинструмента
• Термическая обработка до 5-го класса прочности

Избавьтесь от хлопот при выполнении следующего проекта. Независимо от того, работаете ли вы с деревом, бетоном, кирпичной кладкой, листовым металлом или пластиком, выберите для своего проекта высокопроизводительные многоцелевые строительные шурупы SPAX профессионального уровня. Закажите образец комплекта многоцелевых строительных шурупов SPAX сегодня и создайте прочные соединения на стройплощадке.

Документы САПР см. в технической документации.

#2. 2.

#293 #293 #293 #29.132

#29.132

#6 x 1/2 «	#2 Phillips/ #1 кв.	№ 2 Phillips / № 1 кв.	Стандарт	50		445						2500
#6 x 3/4 «
#6 x 3/4″.0163 Standard			400
#8 x 5/8″	#2 Phillips/#2 Sq.	Standard			320
#8 x 3/4″	#2 Phillips/#2 кв.	Standard	35	100	280						1500
#8 x 1″	#2 Phillips/#2 Sq.	Standard	30	100	225
#8 x 1-1/4″	#2 Phillips/#2 Sq. Published by admin View all posts by admin
