В состав линии оборудования для волочения проволоки горизонтального типа стандартно входит вертикальный размотчик проволоки RGT-3100A, окалиноломатель с валками и стальными щётками RG-SB7, собственно горизонтальный волочильный стан RGTD (количество кабестанов по требованию Заказчика) и горизонтальное намоточное устройство RGT-2000.

Опционально поставляются устройства для острения и сварки проволоки. Линия волочения опционально оснащается программным обеспечением совместимым со стандартом Industry 4. 0 (интеллектуальное управление линией, удалённая диагностика и устранение неполадок).

Волочильный стан по желанию Заказчика может комплектоваться как традиционными монолитными волоками так и кассетными роликовыми волоками (прокатными роликовыми кассетами).

Месячная производительность линии волочения проволоки горизонтального типа, оснащённой роликовыми кассетами, при условии работы в 2 смены × 20 часов × 30  дней составит 435 т/мес. Такая производительность достигается при волочении проволоки из низкоуглеродистой стали Ø1.6 мм при эффективности производства 85%.

Информация на странице передает общие технические возможности и составляющие волочильного оборудования горизонтального типа. Проектирование линии волочения осуществляется согласно техническим характеристикам Заказчика. Тайвань Метиз Альянс предлагает широкий выбор оборудования для волочения проволоки горизонтального типа с рабочим диапазоном от Ø16.0мм — 3.5мм до Ø1.8мм — 0.4мм и диаметрами кабестанов от Ø200мм до Ø1020мм.

Горизонтальный волочильный стан

Горизонтальный волочильный стан с 9-ю кабестанами RGTD-670×1B + 550×8BГоризонтальный волочильный стан с 8-ю кабестанами RGTD-670×1B + 550×6B + 600×1B

Спецификация волочильного стана RGTD-670×1B + 550×8B с намоточным устройством RGT-2000

Модель оборудования	Входной диаметр	Выходной диаметр	Общий коэффициент обжатия A.R.R	Средний коэффициент обжатия A.R.R	Кабестаны	Двигатель кабестана	Максимальная скорость волочения	Производительность, т/час	Количество волок	Вес намотки, т/шт	Общая потребляемая мощность
RGTD-670×1B + 550×8B	Ø6.5 мм	Ø1.6 мм	93.9%	26.71%	Ø550 мм×1 шт, Ø670 мм×8 шт	60 л.с.×9 шт	900 м/мин	0. 85	9	—	628 л.с.
RGT-2000	Ø1.6 мм		—	—	—	—			—	0.5 — 1.5

Особенности конструкции волочильного стана

• Диапазон волочения проволоки: Ø6.5 мм (вход) ~ Ø1.6 мм (выход)
• Для привода всех девяти кабестанов в волочильном стане используются 3-х фазные инверторные двигатели SIEMENS (мощностью по 60 л.с.) с инверторными приводами MITSUBISHI.
• Максимальная скорость волочения при использовании прокатных роликовых кассет 900 м/мин.
• Источник питания оборудования: 3-х фазная сеть переменного тока 380В/50Гц.
• Метод управления и контроля:
  • Синхронизация работы кабестанов автоматической системой контроля натяжения проволоки (система с натяжными роликами-балеринами).
  • Поддерживается режим подключения и синхронизации с другим оборудованием линии волочения, режим толчковой подачи, режим управления ножной педалью.
  • Возможность обхода (by-pass) всех отдельных блоков; все они способны действовать как блоки выхода.
  • ПЛК управляет скоростью работы волочильного стана.
  • Каждый блок кабестана оснащён дисковым гидравлическим тормозом.
  • Автоматическое обнаружение электрических и механических неисправностей, таких как запутывание или обрыв проволоки, предотвращает повреждение волочильного оборудования.
  • ЧМИ-интерфейс управления отображает все аварийные сигналы и обнаруженные ошибки.
• Главная консоль управления ЧМИ:
  • Главная панель управления имеет сенсорный дисплей и клавиатуру для ввода входных и выходных параметров каждого блока кабестана.
  • Дисплей отображает скорость работы волочильного стана, частоту и силу тока, скорость каждого барабана, обжатие за пропуск, а также предупреждения о наличии сбоев либо неполадок в оборудовании.
  • Сведения о сбоях и неисправностях сохраняются в журнале истории системы для анализа и устранения неполадок.
  • Опциональное оборудование — посредством модема ПЛК может быть подключен к сети, чтобы обеспечить удаленную помощь и устранение неполадок, включая сбор данных в локальной сети системой управления информацией и сервером данных.
• Кабестаны линии волочения:
  • Первый кабестан OTO типа (Overhead Take-Off Type) имеет диаметр Ø670 мм и применяется для накопления проволоки.

    Все кабестаны после 1-го будут снижать скорость, чтобы дать возможность устранять проблемы с проволокой (такие как скручивание) во время подачи.

    1-й барабан может быть остановлен для замены проволоки, в то время как 2-й и последующие барабаны могут работать без остановок. Это обеспечивает незначительное время простоя во время устранения неполадок, что обеспечивает высокую производительность.

    Направляющий ролик оснащён датчиком регулировки скорости, путём автоматического уменьшения / увеличения которой обеспечивается плавное накопление проволоки.
    Все кабестаны имеют независимую регулировку скорости
  • Второй и последующие кабестаны имеют диаметр Ø550 мм, их 8 шт.
  • Последний блок состоит из сдвоенного барабана с выходящими X и Y правильными роликами для контроля натяжения.
  • Кабестаны изготовлены из чугуна с шаровидным графитом марки FCD-45, обработанного до твёрдости 40 HRC±2.
  • Поверхность барабанов отполирована до зеркального блеска для дальнейшего упрочнения поверхности и предотвращения истирания проволоки.
  • Прецизионное покрытие из карбида вольфрама поверхности всех барабанов блока от входного уровня до минимум 150 мм вверх.
  • Твердость поверхности кабестанов, покрытой карбидом
    вольфрама, после прецизионной обработки составляет 68 HRC±2.
  • Настройка кабестанов: вертикальная ось для первого и
    последнего кабестана, остальные кабестаны наклонного типа.
  • Срок эксплуатации кабестанов составляет 5-8 лет (зависит от
    технического обслуживания).
• Система охлаждения:
  • Кабестаны оснащены специально разработанной системой водяного охлаждения спирального типа.
  • Вся внутренняя часть кабестана изготовлена из коррозионностойкого материала.
  • Поток воды регулируется в передней части каждого барабана.
• Волокодержатели:
  • Вращающийся волокодержатель: 1-й кабестан.
  • Роликовые кассеты на втором и последующих барабанах.
  • Сухая мыльная смазка только для вращающегося волокодержателя 1-го барабана. Кассетные роликовые волоки остальных барабанов не нуждаются в смазке для холодной прокатки.
  • Запатентованная конструкция с использованием волок с двойным давлением, обеспечивающих равномерную смазку и длительный срок службы волок.
  • Удлиненный волокодержатель для лучшего смазывания и большей округлости во время волочения.
  • Картридж с боковой загрузкой подходит для одиночных волок и волок с двойным давлением.
  • Картридж обеспечивает быструю замену волоки без необходимости применения специальных инструментов.
  • Тип волоки: стандартный тип JIS (другой стандарт по согласованию с Заказчиком)
  • Регулировка волокодержателей: вверх и вниз, влево и вправо.
  • Водяное охлаждение волокодержателей.
• Каждый барабан оснащён роликами подавления вибрации.
• Волочильный стан оснащён реле давления для предотвращения обрыва провода во время отключения давления.
• Пневматический цилиндр прижимного ролика: для предотвращения проскальзывание проволоки на барабане во время остановки или перезапуска стана, прижимной ролик, расположенный на задней стороне каждого тягового барабана, будет постоянно толкать и удерживать проволоку на месте.
• Направление подачи проволоки: по согласованию с Заказчиком.
• Время остановки стана:
  • Стандартное время остановки задаётся пользователем.
  • Быстрая остановка: 5 секунд (без обрыва проволоки).
  • Аварийная остановка: 0.5 ~ 3 сек. (с обрывом проволоки).
• Волочильный стан оснащен цифровым счетчиком длины проволоки.
• Панель управления кабестаном:
  • Каждый кабестан имеет отдельную панель управления, включающую в себя все основные кнопки и переключатели для управления волочильной машиной, в том числе кнопку аварийного останова.
  • Все волокодержатели и барабаны оборудованы независимыми водяными клапанами.
  • Пневматический цилиндр системы автоматического натяжения проволоки оснащен манометром.
• Обеспечение безопасности оборудования:
  • Волочильный стан имеет защитный кожух для защиты оператора от случайного раскачивания и обрыва троса во время работы.
  • При открывании защитного ограждения волочильный стан автоматически остановится либо замедлит скорость волочения до минимального значения для целей проверки (настраивается через ЧМИ).
  • Гидравлический прижимной ролик предотвращает раскачивание конца проволоки и исключает причинение травм при окончании или обрыве проволоки.
  • Оборудование оснащено сигнальными лампами безопасности, синхронизироваными с таймером и ПЛК системы управления. Цвет сигнальных ламп безопасности соответствуют международному стандарту цвета (зеленый / желтый / красный).
  • Сертификат безопасности и качества CE & ISO-9001.

Кассетная роликовая волока (прокатная роликовая кассета)

Прокатные роликовые кассеты для волочильных линий (волоки кассетного типа) используются наряду с традиционными для многопроходных линий волочения монолитными волоками. Новая технология волочения с использованием роликовых кассет холодной прокатки позволяет достичь лучшего энергосбережения и снижения выбросов углекислого газа. Основное преимущество роликовой волоки — низкий коэффициент контактного трения. В роликовых волоках контактное трение соответствует трению качения, которое в 5 раз меньше трения скольжения традиционных монолитных волок.

Использование роликовых волок в технологии производства проволоки позволяет значительно снизить затраты на ее производство за счет более широкого использования механической подготовки поверхности металла к волочению и общему росту скоростей волочения. Еще один немаловажный фактор для использования этой технологии для производства проволоки — это улучшение экологии за счёт снижении доли травленого металла и в отказе от использования технологической смазки, без которой невозможно представить волочение с использованием традиционных волок.

Современные роликовые кассеты применимы для волочения на высоких скоростях круглой/ шестигранной/ ребристой катанки с высоким/ средним/ низким содержанием углерода, проволоки из легированной/ нержавеющей стали, проволоки из меди/ титана/ других металлов. Рабочий диаметр катанки для таких волок от 20 мм до 1 мм. Допуск круглости около Ø0.02 мм (зависит от размера проволоки).

Преимущества волочения роликовыми волоками

• Роликовые прокатные кассеты идеально подходят для высокоскоростного волочения проволоки малого диаметра, обеспечивая допуск круглости 0.02 мм и ниже.
• Преимущества в скорости и увеличении производительности, благодаря технологии роликовой прокатки.
• Ресурс работы прокатных колец до переточки составляет около 3000 тонн проволоки. Это обеспечивает минимальное время простоя волочильного оборудования и высокую эффективность.
• Снижение расхода смазки. Роликовые волоки не требуют хороших условий смазки, поэтому они имеют существенные преимущества при волочении катанки, подвергнутой механическому удалению окалины.
• Снижение энергопотребления примерно на 10% при более высокой скорости производства.
• Потребление волочильного порошка снижено в несколько раз.
• Низкое энергопотребление из-за низкого коэффициента трения роликов.
• Производство блестящей чистой проволоки с незначительным остатком смазки, идеально подходящей для последующей обработки, такой как травление и отжиг. Сокращение первоначального времени травления с меньшим образованием шлама побочных продуктов. В зависимости от конечного продукта, возможен процесс отжига без травления.
• Более безопасная и экологически чистая рабочая среда для операторов.

Особенности кассеты холодной прокатки

• Вход → Выход: Ø5.5 мм ~ Ø1.6 мм.
• Шесть штифтов роликодержателя (Ø25 мм) имеют систему подачи охлаждающего масла к подшипникам роликодержателя.
• Шесть прокатных колец размером Ø90 мм × Ø65 мм × 15 мм изготовлены из карбида вольфрама.
• Шесть роликодержателей (штифт Ø25 мм) со сменными подшипниками.
• Индивидуальная осевая и радиальная регулировка роликов.
• Внутренняя система циркуляции смазки роликоопорных подшипников.
• Направляющая для катанки (по необходимости).
• Опорная плита стандартного типа.

Меры защиты роликовой кассеты (реализованы только на нашем оборудовании)

• Роликовая кассета оснащена системой циркуляции и регенерации масла, включающей насос циркуляции масла и четыре бака охлаждения.
• На каждом выпускном отверстии имеется сетчатый и магнитный фильтры, поддерживающие чистоту масла. В случае утечки масла насос циркуляции масла автоматически останавливается и интерфейс ЧМИ отображает аварийный сигнал.
• При выходе из строя насоса циркуляции масла машина автоматически останавливается и интерфейс ЧМИ отображает аварийный сигнал и уведомление о техническом обслуживании и замене масла.
• Программное обеспечение будет напоминать о плановом техническом обслуживании изнашиваемых частей как подшипники, сальники, уплотнительные кольца и прокатные кольца. Напоминания будут отображаться на мониторе ЧМИ-интерфейса. Программа подаст сигнал тревоги когда срок службы этих частей достигнет 90%. При достижении 95% износа оборудование автоматически остановится. Эта отказоустойчивая система предотвращает повреждение прокатной роликовой кассеты и продляет срока её службы.
• Интерфейс ЧМИ отображает счетчик времени работы всех изнашиваемых частей.

Сравнение производительности волочильного стана RGTD-750×1B + 670×7B с роликовой и монолитной волоками

	Волочение с помощью волочильных фильер (волок)	Волочение с помощью прокатных роликовых кассет	Особенности и преимущества волочения при помощи роликовых кассет
Входной диаметр	8.00 мм
Выходной диаметр	3.00 мм
Общий коэффициент обжатия A. R.R	85.9%
Средний коэффициент обжатия A.R.R	21.72%
Максимальная скорость волочения	4 м/сек. 250 м/мин.	5.83 м/сек. 350 м/мин.	Повышение скорости на 30%
Производительность в час	0.83 т/час	1.17 т/час
Производительность в месяц (25 дней × 24 часа)	299 тонн	562 тонны	Повышение производительности на 263 тонны
Коэффициент производительности	60%	80%	Повышение коэффициента производительности на 20%
Количество волок	8 волок	1 вращающаяся волока + 7 роликовых кассет
Общая потребляемая мощность	704. 5 л.с.
Вес намотки	0.8 — 1 т/шт
Стойкость инструмента	1 комплект на 10-15 тонн готовой продукции	1 комплект на 3000 тонн × 3 = 9000 тонн готовой продукции	Повышение ресурса эксплуатации инструмента (ролики можно повторно шлифовать 3 раза)
Эксплуатация и стоимость волочильного порошка на 9000 тонн	Стоимость порошка NT$115,200	Стоимость порошка NT$4,800	Экономия NT$110,400 (* см. Примечание)
Необходимость остановки оборудования на 3000 тонны продукции	8 фильер × 200 раз = 1600 раз	1 фильера × 200 раз = 200 раз	В 8 раз меньше остановок оборудования
Безопасность эксплуатации	Возможна инфекция легких при вдыхании пыли и частиц волочильного порошка	Пыль и частицы волочильного порошка отсутствуют	Снижение расходов на защиту рабочего персонала и окружающей среды.
Загрязнение окружающей среды	Необходимость нейтрализации отходов	Необходимость нейтрализации отходов отсутствует	Экономия на процессе очистки стоков
Процесс обезжиривания	Необходим	Отсутствует	Экономия на процессе обезжиривания.
Обучаемость персонала	Трудоёмкий и затратный процесс.	Легкий и быстрый процесс обучения	Снижение расходов во время монтажных и пусконаладочных работ, обучения.

Примечание: Производительность волочильного стана показана для совместной работы с горизонтальным намоточным устройством RGT-2000. Технические характеристики в таблице выше даны для справки.

При использовании волочильных кассет смазка применяется только на первом блоке.

Комбинированный окалиноломатель с валками и стальными щётками RG-SB7

Окалиноломатель производит очистку катанки от окалины механическим способом. При такой очистке поверхности от окалины проволока или пруток подвергается периодическим перегибам в разных плоскостях между роликами, после чего проволока поступает на завершающую очистку стальными щетками. Такой способ удаления окалины экономически целесообразен, пригоден для очистки поверхности, главным образом, из углеродистой стали, окалина которой при перегибах сравнительно легко разрушается и опадает.

Особенности оборудования

• Удаление окалины с помощью механического изгиба.
• Механическая очистка щетками.
• ПЛК управляет стальными щетками для деликатной очистки от прокатной окалины без повреждения поверхности катанки. Функция автоматического уведомления о замене стальных щеток.
• Это оборудование позволяет достигать более чем 90% чистоты поверхности катанки при очистке от окалины (чистота проволоки необходима для плавного волочения и продления ресурса фильер).
• Это оборудование устраняет необходимость в предварительном травлении, что значительно снижает себестоимость конечной продукции.
• Рабочий диаметр проволоки: Ø5.5 мм ~ Ø 7.0 мм (среднеуглеродистая и низкоуглеродистая сталь). По требованию Заказчика поставляются окалиноломатели для очистки проволоки с другими диаметрами.

Узел механической очистки щётками

• Для обеспечения равномерной чистки в конструкции узла используются направляющие и выпрямляющие ролики.
• Мощность привода узла очистки щетками 12 л.с.
• В машине установлены 4 набора моторизированных щеток из легированной стали.
• Мощность моторов привода щеток 3 л.с.×4.
• Автоматическая регулировка стальных щёток:
  • Двигатели щеток оснащены электромагнитными датчиками, управляются с помощью программы управления ПЛК.
  • Станция управления и контроля с интерфейсом ЧМИ.
• Скорость работы узла очистки щетками синхронизируется со скоростью линии волочения.
• Направление: по желанию Заказчика.
• Срок службы щеток из легированной стали равен порядка 3000 тонн проволоки.
• Источник питания оборудования: 3-х фазная сеть переменного тока 380В/50Гц.

Валковый окалиноломатель

• Гибочные ролики изготовлены из чистого карбида вольфрама и имеют средний срок службы около 5 лет.
• Ролики для удаления окалины расположены по горизонтали и вертикали под различными углами и в разных положениях для обеспечения наилучшего удаления окалины.
• Во внутренней части машины есть желоб для сбора окалины, по которому снятая окалина далее сбрасывается в мешок для отходов.

Размотчик проволоки вертикального типа RGT-3100A

Особенности оборудования

• Верхний шкив установлен на верху вертикальной колонны.
• Высота установки верхнего шкива около 5.2 м.
• С помощью пневматического цилиндра колонна может наклоняться вниз для заправки проволоки.
• Датчик защиты обеспечивает автоматическую остановку размотчика проволоки при обнаружении закручивания проволоки или обрыва.
• Размотчик проволоки автоматически остановится при остановке линии волочения.
• Поверхность шкивов имеет специальное покрытие для обеспечения большей твердости.

Горизонтальное намоточное устройство RGT-2000

Особенности конструкции горизонтального намоточного устройства RGT-2000

• Оборудование предназначено для намотки готовой проволоки диаметром от Ø1.6 до Ø5 мм.
• В этом намоточном устройстве применяется 3-х фазный инверторный двигатель SIEMENS (мощностью 75 л.с.) с инверторным приводом MITSUBISHI.
• Скорость намотки готовой проволоки синхронизирована с выходным кабестаном волочильного стана.
• Катушка:
  • Размер катушки — по согласованию с Заказчиком (стандартный размер DIN-800).
  • Намоточное устройство оснащено подъемным механизмом для легкой загрузки и выгрузки катушки.
  • Плита с катушкой с помощью цилиндра позиционируется влево/вправо, вверх/вниз.
  • Максимальный вес намотки 1000 кг (не включая вес катушки).
  • Пневматическое управление.
• Механизм перемещения:
  • Для перемещения проволоки используется мотор-редуктор мощностью 0.5 л.с.
  • Регулировка скорости осуществляется с помощью инверторного привода.
  • Регулируемая постоянная скорость от пустой до намотанной катушки.
  • Ширина хода и укладка полностью регулируются.
• 2 комплекта правильных роликов выполнены из высокоуглеродистой инструментальной стали SKD-11, прошедшей упрочняющую обработку. По требованию Заказчика будут поставлены дополнительные комплекты роликов для разных диаметров проволоки.
• Горизонтальная намоточная машина RGT-2000 может работать синхронно с другими механизмами линии волочения.
• Дисковая тормозная система производства Suntes (Япония) или аналогичная. Время остановки намоточной машины:
  • Нормальная остановка: 30-50 секунд без обрыва провода (задаётся пользователем).
  • Быстрая остановка: 10 секунд без обрыва провода.
  • Аварийная остановка с помощью дискового тормоза: 0.5 ~ 3 сек. с обрывом проволоки.
• Время разгона: 30 секунд от нуля до максимальной скорости.
• Источник питания оборудования: 3-х фазная сеть переменного тока 380В/50Гц.
• Оборудование имеет защитное стальное ограждение со сдвижной дверцей для быстрого и легкого доступа к катушке.

Особенности линии волочения проволоки горизонтального типа

Электрические узлы оборудования

• 3-х фазный электродвигатель переменного тока производства SIEMENS с инвертором MITSUBISHI имеет высокий начальным пусковым момент и плавную работу на низких скоростях (1 Гц при 200% крутящего момента).
• Электрический шкаф управления пылезащитного исполнения. Оснащается стабилизатором напряжения во избежание повреждения электрических узлов при нестабильной питающей сети.
• Электрические компоненты оборудования соответствуют высоким стандартам качества и имеют национальную лицензию.
• Электропитание: трехфазная четырехпроводная электрическая сеть с низковольтной цепью управления 24В.
• Оборудование обеспечивает нормальную работу при колебаниях напряжения в питающей электросети в пределах ±5%.
• Меры по обеспечению безопасности: защита от перегрузки, защита от перекручивания проволоки, защита от перегрева.
• Главная консоль управления: сенсорный дисплей, физические кнопки и переключатели.
• Высокоточные датчики (Франция).
• ПЛК производства SIEMENS, MITSUBISHI.

Механические узлы оборудования

• Все кнопки имеют пылезащитное исполнение.
• Цилиндрические (конические) редукторы и первый комплект гипоидных зубчатых колес производятся на Тайване для обеспечения высочайшего качества и строгих требований контроля. Материал: кованая легированная сталь SNCM и SCM, обработанная для повышения твердости, достигающей HRC59°±2°. Шестерни обрабатываются на высокоточном немецком оборудовании с вторичной шлифовкой по стандарту JIS для обработки поверхности зубьев, обеспечивающей срок службы в условиях высоких нагрузок до 10 лет.
• Коробка передач имеет регулятор уровня масла для предотвращения повреждения шестерен и подшипников из-за недостаточного уровня масла, потери масла, засорения масла и высокой температуры; машина автоматически остановится и уведомит оператора через монитор HMI, чтобы предотвратить повреждение коробки передач.
• Система охлаждения редуктора с магнитной фильтрацией для предотвращения металлических остатков, образующихся в результате длительного трения редуктора и загрязняющих масло. Данная система внедрена для защиты шестерен, подшипников и
  сальников, способствующая увеличению срока службы оборудования при одновременном снижении затрат на техническое обслуживание.
• Подшипники производства SKF или аналогичного качества. Сальники производства NOK (Япония) или аналогичного качества.
• Дисковые тормоза высокого качества изготовлены на Тайване, электрическая тормозная система производства Lenze (Германия).
• Материал шестерен — легированная сталь SNCM производства Японии.

Главная консоль управления ЧМИ

Главная панель управления ЧМИ имеет сенсорный дисплей и клавиатуру для ввода входных и выходных параметров каждого блока кабестана. Дисплей отображает скорость работы волочильного стана, частоту и силу тока, скорость каждого барабана, обжатие за пропуск, а также предупреждения о наличии сбоев либо неполадок в оборудовании. Сведения о сбоях и неисправностях сохраняются в журнале истории системы для анализа и устранения неполадок.

Внешний вид главной консоли управления ЧМИЭкран мониторинга производственных данныхЭкран работы с наборами настроек волоченияГрафик изменения скорости волочения во времениЭкран отображения истории аварийных сигналовЭкран отображения состояния системы натяжения проволокиЭкран программы системного контроляЭкран установки базовых параметровЭкран отображения состояния узлов линии волоченияЭкран установки параметров работы масляного бакаЭкран установки периода обслуживания оборудованияЭкран мониторинга износа узлов линии волоченияЭкран мониторинга износа узлов линии волоченияЭкран настройки мониторинга износа узлов линииЭкран настройки мониторинга износа узлов линии

Интерфейс управления ЧМИ показан только для справки. Внешний вид интерфейса управления линией волочения зависит от актуальной версии программного обеспечения и от требований Заказчика.

Аппаратное и программное обеспечение Индустрия 4.0

Опциональное аппаратное и программное обеспечение Industry 4.0 для линии волочения проволоки горизонтального типа:

• ЧМИ монитор отображает все необходимые данных работы производственной линии, включая, помимо прочего: скорость работы линии волочения, коэффициент обжатия, потребление электроенергии и коэффициент мощности, выходную производительность, статус системы автоматического натяжения проволоки, сигналы и предупреждения, историю аварийных сигналов и многое другое.
• ЧМИ отобразит все возможные ошибки и уведомления и, если это будет сочтено необходимым, автоматически остановит линию волочения проволоки, чтобы предотвратить повреждение волочильного стана.
• Программное обеспечение волочильного стана позволяет использовать 30 программируемых наборов настроек волочения проволоки.
• Отображение данных работы оборудования в графическом виде для быстрого анализа эффективности производства.
• Опциональный сетевой модуль Ethernet для подключения к локальной сети для удаленной диагностики и устранения неполадок. Вместе с промышленным компьютером и сервером данных (за внедрение такого оборудования отвечает заказчик) может быть реализована система управления данными, позволяющая осуществлять мониторинга от уровня 0 до уровня 2.

Вспомогательное оборудование

По желанию Заказчика линия волочения проволоки горизонтального типа может комплектоваться валковым острильным станком и сварочными аппаратами для стыковой электрической сварки концов проволоки (3 — 30КВА).

Волочильный стан для волочения оптом от производителя с Express China

На наших складах в Китае нет товарных остатков волочильного стана для волочения для реализации юридическим или физическим лицам.
НО! Мы легко можем найти и провести переговоры непосредственно с производителем, заключить контракт и проконтролировать производство. Проверить на качество перед отправкой из Китая.

Характеристики волочильного стана для волочения

1. Можно волочить высокоуглеродистую, среднеуглеродистую и низкоугледистую проволоки без обрывов и прокрутки, качественная готовая проволока. Принимать электродвигатель переменного тока с изменением частоты и провода шестерни с твердым профилем, цифровое управление сенсорный экран и интерфейс человеко-машины, эксплуатация энергоэкономическая и высокая эффективность.

2.Максимальный диаметр входящей проволоки составляет 8,0 мм, минимальный диаметр проволоки на выходе — 1,0 мм, максимальная проектная скорость — 20 м/с, переменный ток с измением частоты, бесступенчатое регулирование скорости, шум ≦ 80 дБ.

3. Волочильный стан для волочения, Станок для волочения проволоки , Волочильные станы проволоки, Волочильное оборудование для проволоки.

4. Волочильный станок, прямой волочильный станок, волочильный станок для производства сварочной проволоки, волочильный станок для производства прожинной проволоки, волочильный станок для производства арматурной пряди РС, волочильный станок для производства стальной проволоки в резиновой трубе, волочильный станок для стальной высокоуглеродистой проволоки, волочильный станок для стальной среднеуглеродистой проволоки, волочильный станок для стальной низкоуглеродистой проволоки.

5. Условие перевозки: Морская перевозка.

6. Средство платежа: T/T, L/C.

7. Способ упаковки товаров: Непромокаемая промасленная ткань.

Стоимость и сроки поставки

Почему не указана цена?

Мы не являемся продавцами волочильных станов для волочения и не держим в наличии никакой товар. Наша задача найти самых надёжных производителей или поставщиков на любых китайских интернет-площадках и на оптовых рынках. Дать вам всю необходимую информацию для заказа нужной партии с требуемыми вам характеристиками. Цена меняется от фабрики к фабрике и очень сильно зависит от объема закупки и характеристик.

Какая может быть наценка?

Из личного опыта можем сказать, что разница между ценой в Китае и ценой у оптовиков в странах СНГ может отличаться на 80 и более процентов. Но тут есть нюансы с затовариванием у оптовиков.

Например, крупный оптовик в столице или регионе заказал большую партию волочильных станов для волочения по очень низкой цене. Реализовал большую часть партии с хорошей наценкой и распродаёт остатки по себестоимости или даже ниже. В таком случае цена на волочильный стан для волочения может быть очень низкой, даже меньше, чем у производителя в Китае.

Со среднестатистическими тарифами и сроком перевозки из Китая можете ознакомиться ниже. Имейте ввиду, что это среднее значение для всех видов товаров и уже включает таможенное оформление. Стоимость поставки волочильного стана для волочения может отличаться как в меньшую, так и в большую сторону

Где же купить волочильный стан для волочения?

Компания Express China в течение многих лет сотрудничает с китайскими фабриками и поставщиками, поэтому мы знаем все о новейших поступлениях и можем оказать вам поддержку в приобретении оптовой партии недорого. Сотрудничая с нами, вам не нужно будет тратить время на поиски поставщика волочильного стана для волочения, сравнение цен, оформление документов и решение вопросов, связанных с доставкой и растаможкой. Наши специалисты все это сделают за вас

Китай всегда славился стремительно развивающимся производством, доступной стоимостью товара и множеством оригинальных решений, аналоги которым найти сложно. Производство этой страны всегда идет вперед, ставя цель быть первыми на рынке и предлагать волочильный стан для волочения по конкурентным ценам. Именно поэтому сотрудничество с поставщиками из Поднебесной является привлекательным для вашего бизнеса решением. Сложно найти более выгодного партнера.

Пользуясь нашими услугами, вы можете заказать в Китае товар, аналогов которому еще нет в России, а также приобрести то, что уже известно покупателям и завоевало популярность. В любом случае вы выигрываете, поскольку обеспечен стабильно высокий спрос и минимальные вложения в закупку и транспортировку. Воспользовавшись нашими услугами, вы можете заказать все для одностраничника или магазина.

Мы работаем с проверенными поставщиками, которые предоставляют только качественный товар и предлагают наиболее доступные цены. Для того, чтобы отыскать на китайском рынке таких выгодных партнеров самостоятельно, вам придется потратить много времени и, возможно, совершить ряд неудачных покупок.

С нами вы экономите время и можете заказать волочильный стан для волочения уже сейчас.

Как заказать волочильный стан для волочения

Укажите требуемые характеристики и объем партии в простой форме
Мы оперативно свяжемся с производителем или поставщиком и обсудим варианты взаимовыгодного сотрудничества

Запросить цену

Видео с канала компании Express China

C 2019 года мы активно ведем канал на YouTube, где регулярно публикуем видео с инструкциями, обзорами рынков и фабрик. Всю эту информацию мы готовим для вас бесплатно, чтобы дать представление о бизнесе с Китаем. Также мы хотим оградить от возможных ошибок новичков, которые могут довериться большому числу личностей, предлагающих сомнительные базы поставщиков за деньги, за очень большие деньги.

Если вы решили заказать товар из Китая, то вы приняли верное решение, а вложенные средства окупятся в минимальные сроки. Сотрудничая с нами, сделать заказ очень просто. Для этого вам достаточно связаться с нашими специалистами и сказать, что бы вы хотели заказать и в каком объеме.

Мы в минимальные сроки подберем для вас поставщика, который предоставит качественный товар недорого. В течение многих лет мы сотрудничаем с большим количеством производителей, поэтому поиск не займет много времени. Мы предлагаем только те варианты, надежность которых проверена временем.

Вопросы с заключением договора на поставку, переговоры с поставщиком мы также берем на себя. Вам не обязательно лично ехать в Китай для того, чтобы приобрести волочильный стан для волочения. Вы можете уделить время решению других вопросов, а наш представитель в Поднебесной сделает все быстро и качественно.

Если вас волнует вопрос доставки волочильного стана для волочения, то и эту проблему мы решаем. Вам нужно всего лишь обозначить приемлемые сроки доставки. Мы поможем вам определиться, какому виду транспорта отдать предпочтение, чтобы получить оптимальное соотношение финансовых расходов и сроков доставки. Наши специалисты разработают логистическую схему, которая значительно сократит сроки пребывания товара в пути. При необходимости будет задействовано несколько видов транспорта и обеспечена возможность хранения товара на складе.

Вопросы растаможки волнуют многих бизнесменов, которые планируют поставлять товар из Китая. Для человека, не имеющего опыта и знаний в данной сфере, этот процесс действительно может затянуться, а цена процедуры будет обременительной для бюджета. Мы знаем все тонкости законодательства и порядок оформления документов, поэтому с нами ваш товар пройдет растаможку без заминок.

Стоимость наших услуг минимальна, а время, которое вы сэкономите, и выгодная цена приобретенного товара будут работать на вас.

Воспользовавшись нашими услугами, вы можете заказать абсолютно все. Мы предлагаем самый широкий спектр выгодных решений. Можете быть уверены, что товар будет соответствовать заявленным вами характеристикам, а качество окажется на высоте. Мы не работаем с сомнительными поставщиками, поэтому вы не будете разочарованы.

Компания Express China имеет в Китае собственных представителей, которые свободно владеют китайским языком и могут грамотно вести переговоры. Если вы захотите присутствовать при переговорах лично, то наш переводчик поможет вам преодолеть языковой барьер, а если вы ограничены временем, то мы всю работу можем взять на себя.

Мы имеем большой опыт грузоперевозок из Китая. Ваш товар будет доставлен в минимальные сроки, а его безопасность в пути мы гарантируем. Если для вас в приоритете низкая стоимость доставки, то мы можем предложить вам бюджетные варианты, которые займут больше времени, но выгодны для бюджета. Если товар нужно доставить срочно, то и этот вопрос мы можем решить.

Сотрудничество с Китаем открывает широкие возможности для успешного бизнеса, которые теперь доступны Вам благодаря Express China. Заполните простую форму на сайте или свяжитесь с менеджером для бесплатной консультации

Линия волочения проволоки | Волочильное оборудование

Применение
Линия волочения проволоки используется для вытягивания медной катанки диаметром 8 мм с целью получения проволоки диаметром 1.2~4.0 мм (или алюминиевой катанки диаметром 9.5 мм для получения проволоки диаметром 1.7~4.8 мм), а также её дальнейшего отжига и сматывания в бухты.

Компоненты оборудования
Отдатчик, волочильный стан, установка для отжига (только для медной проволоки), натяжной механизм, автоматическая приёмно-намоточная машина с двумя катушками (или стандартная моталка по запросу клиента), острильный станок и съемник, электрическая система управления.

Схема оборудования

Фото основных элементов оборудования

• Отдатчик

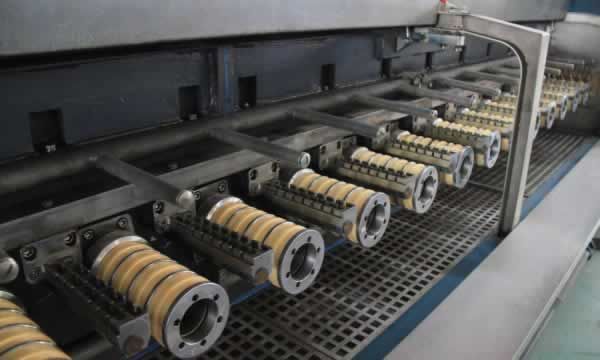

• Волочильный стан
• Установка для отжига
• Натяжной механизм
• Приёмно-намоточная машина с двумя катушками
• Моталка
• Производственный цех

Основные характеристики
1. Волочильная машина имеет цельнолитую станину и характеризуется выверенной конструкцией, низким уровнем шума при работе, высокой производительностью и экономической эффективностью.
2. Тяговые шайбы диаметром 450 мм расположены в один ряд под небольшим наклоном, что позволяет избежать избыточного трения и пережима медной проволоки. Они обладают высокой твердостью и прочностью. Промежуточные и тяговые шайбы приводятся в движение отдельными двигателями. Благодаря оптимизированной электротехнической шине скорость их вращения можно регулировать в синхронном режиме. Волоки можно легко заменить.
3. Тяговые шайбы охлаждаются путём погружения в смазку. Волоки и медная проволока охлаждаются распылением смазки.
4. Для предотвращения протечек охлаждающего масла в коробку передач используются различные способы уплотнения.
5. Тяговые шайбы, промежуточные шайбы и направляющее колесо подвергаются различным видам обработки для повышения их твердости, прочности и износостойкости.
6. Коробка передач использует шестерни из стали 20CrMnTi, прошедшие прецизионную обработку, науглероживание и закалку.
7. Основной тяговый двигатель, двигатель промежуточных тяговых шайб и двигатель приёмно-намоточной машины оснащены цифровыми регуляторами скорости от Siemens.

Основные технические параметры

Высокоскоростная линия для волочения медной проволоки

Модель	LHT450/9	LHT450/11	LHT450/13
Диаметр медной катанки на входе (мм)	Ø 8	Ø8	Ø 8
Диаметр медной проволоки на выходе (мм)	Ø 2. 0~4.0	Ø 1.5~4.0	Ø 1.2~4.0
Макс. количество волок	9	11	13
Диаметр тяговой шайбы (мм)	450
Макс. скорость волочения (мм/с)	20	22	25
Мощность основного двигателя (кВт)	280	280	280
Мощность установки для отжига	60V×5000A(6000A)
Обработка тяговых шайб	Вольфрамовое покрытие
Размер приёмной катушки (мм)	PND500/630
Способ охлаждения	Погружение в масло и распыление масла

Высокоскоростная линия для волочения проволоки из алюминия/алюминиевых сплавов

Модель	LHD450/9	LHD450/11	LHD450/13
Диаметр медной катанки на входе (мм)	Ø 9/12	Ø9/12	Ø9/12
Диаметр медной проволоки на выходе (мм)	Ø 2. 8~4.8	Ø 2.2~4.8	Ø 1.7~4.8
Макс. количество волок	9	11	13
Диаметр тяговой шайбы (мм)	450
Макс. скорость волочения (мм/с)	20	22	25
Мощность основного двигателя (кВт)	220	220	250
Обработка тяговых шайб	Вольфрамовое покрытие
Размер приёмной катушки (мм)	PND500/630
Способ охлаждения	Погружение в масло и распыление масла

Среднескоростная линия для волочения медной проволоки

Модель	LHT400/13	LHT400/11	LHT400/9	LHT400/8
Диаметр медной катанки на входе (мм)	Ф8
Диаметр медной проволоки на выходе (мм)	Ф1. 2~Ф3.2	Ф1.6~Ф3.2	Ф2.3~Ф3.2	Ф2.6~Ф3.2
Макс. количество волок.	13	11	9	8
Макс. скорость волочения (мм/с)	20	18	12	12
Станина	Цельнолитая, чугунная
Трансмиссия	Зубчатая передача с прецизионно обработанными шестернями
Диаметр тяговой шайбы(мм)	Ф400
Обработка тяговых шайб	Вольфрамовое покрытие
Мощность основного двигателя (кВт)	160	132	132	132
Способ охлаждения	Погружение в масло
Опциональное оборудование	Установка непрерывного отжига 350T
	Приёмно-намоточная машина с двумя катушками
	Моталка
	Приёмно-намоточная машина с одной катушкой QD630
Опциональные функции	Система быстрой замены волок
Установка непрерывного отжига 350T
Модель	350T
Конструкция	Горизонтальная
Диаметр тяговой шайбы(мм)	Ф350
Диаметр проволоки (мм)	Ф1. 2~Ф3.2
Защитный газ	Пар или азот
Напряжение	0~60B
Ток	0~4500A

Среднескоростная линия для волочения алюминиевой проволоки

Вас может также заинтересовать: Линия непрерывного вертикального литья бескислородной медной катанки, машина непрерывного литья заготовок из меди, линия непрерывного литья и прокатки, гидравлическая волочильная линия

Машины для письма и рисования AxiDraw

Простые, современные и точные перьевые плоттеры

Машины AxiDraw работают с различными пишущими инструментами, включая перманентные маркеры и авторучки.

Уникальная пишущая головка выходит за пределы основания машины, что позволяет писать или рисовать практически на любой плоской поверхности.

Посмотреть видео >

Модели AxiDraw

AxiDraw V3

Компактный и популярный

550 $

• 8 с половиной; × 11 дюймов / A4 Площадь участка
• Прочная алюминиевая конструкция
• Наша самая популярная модель

Подробнее

AxiDraw V3/A3

Большая площадь участка

700 долларов США

• 11 × 17 дюймов / A3 Область печати
• Прочная алюминиевая конструкция
• Удлиненные ножки для устойчивости

Подробнее

AxiDraw SE/A3

Специальное издание

900 долларов

• 11 × 17 дюймов / A3 Область печати
• Цельнолитая алюминиевая основа, фрезерованная на станке с ЧПУ
• Дополнительные аксессуары в комплекте

Подробнее

Дополнительные модели и аксессуары AxiDraw доступны в Evil Mad Scientist

Где купить AxiDraw

Машины AxiDraw можно приобрести непосредственно у Evil Mad Scientist, а также у некоторых дистрибьюторов:

• Evil Mad Scientist, Создатели AxiDraw, 🇺🇸 Калифорния, США
• Магазин роботов,
  🇺🇸 США,
  🇨🇦 ЦА,
  🇩🇪 DE,
  🇪🇸 ЕС,
  🇪🇺 ЕС,
  🇫🇷 Фр,
  🇯🇵 ДжейПи,
  🇳🇱 НЛ,
  🇷🇺 Великобритания,
• Pimoroni Ltd. , 🇬🇧 Великобритания
• Solarbotics Ltd., 🇨🇦 Альберта, Калифорния
• Электор, 🇳🇱 NL
• М-ТРЕЙД ди Ф. Меаоло, +393313576736, 🇮🇹 IT
• Чен Тиен, 🇸🇬 SG
• Thingbits Electronics, 🇮🇳 IN

Часто задаваемые вопросы

Общие

Как это работает?

AxiDraw — это перьевой плоттер, представляющий собой тип простого робота.
Его единственная функция – направлять
ручка (или другой инструмент, установленный в держателе ручки) вдоль набора
векторные линии, кривые и пути, по которым вы просите его следовать. Все
на что в конечном счете способна машина, например, рисовать графику,
написание текста или подписание документов являются выражением этого основного
функция. Он способен рисовать практически все, что может быть
составленный из набора строк.

На практике это очень похоже на использование традиционного принтера, за исключением
что вам нужно взять
заботьтесь о том, чтобы ваши документы состояли из контуров, а не пикселей.

Каковы наиболее распространенные приложения?

AxiDraw — чрезвычайно универсальная машина, предназначенная для обслуживания широкого спектра
повседневных и специализированных потребностей в рисовании и письме. Вы можете использовать его почти
почти любую задачу, которую обычно можно выполнить с помощью ручного пера.

Наиболее распространенные варианты использования:

• В качестве машины для подписи чеков, дипломов, фотоснимков и т. д.
• В качестве «рукописной» машины для различных целей
• Цифровые художники, использующие AxiDraw для построения своих иллюстраций
• В качестве универсального инструмента для изготовления

Какие ручки можно использовать?

AxiDraw не требует фирменных ручек или чернил: вы можете использовать свои собственные ручки, выбранные в соответствии с определенными рекомендациями.

AxiDraw может удерживать большинство типов ручек и аналогичных инструментов диаметром до 5/8 дюйма (16 мм).
(Также доступен зажим для ручки большего размера XL, который подходит для больших ручек.)

Хорошие варианты ручек включают перьевые ручки, перманентные маркеры, ручки-роллеры с жидкими чернилами, технические ручки, небольшие маркеры для белых досок и другие инструменты для письма и рисования, которые не требуют значительного давления вниз. Хотя для краткости мы называем инструменты для письма и рисования «ручками», другие инструменты, такие как автоматические карандаши (особенно с мягким грифелем), мел, уголь и кисти, также могут хорошо работать во многих случаях.

Вы можете прочитать больше о выборе пера в нашей документации здесь.

Какие виды и размеры бумаги вы можете использовать?

AxiDraw не требует специальной бумаги; Вы можете использовать практически любой вид и размер бумаги.
(Вы даже можете использовать все виды вещей, которые не являются бумагой.)

Ход XY (область печати) AxiDraw V3 чуть больше, чем у
форматы бумаги US Letter (8,5 × 11 дюймов) и A4. Модели большего размера
иметь примерно в два раза это путешествие.

Вы можете работать с любым форматом бумаги, вплоть до размера зоны путешествия. Ты можешь написать
прямо на небольшие кусочки, такие как визитные карточки (или их целый массив), средние
размер кусков конвертов и карточек для заметок или листов бумаги.

Вы также можете работать с бумагой крупнее , чем область перемещения. Уникальный дизайн
AxiDraw имеет вытяжную головку, которая выходит за пределы корпуса машины,
что позволяет также рисовать на плоских объектах больше, чем сама машина.
Например, вы можете установить его прямо над полем, чтобы написать адрес. Вы можете даже
установите его поверх доски для плакатов, меловой или белой доски, чтобы рисовать графику на месте.

Какую модель выбрать?

Для большинства задач лучше всего подходит AxiDraw V3 стандартного размера.
Он компактен, поэтому его легче поместить на вашем столе, и в нем достаточно графических изображений.
область для покрытия любого размера до 8½ × 11 дюймов / А4.

Более крупный AxiDraw V3/A3 имеет в два раза большую область печати и идеально подходит для
люди, которым нужно нарисовать большие предметы или разместить два меньших предмета
— например, две страницы US Letter или A4 рядом или лист бумаги плюс конверт.

AxiDraw SE/A3 Special Edition имеет ту же область построения, что и V3/A3, но
имеет тяжелое жесткое основание, изготовленное на станке с ЧПУ из цельного блока алюминия.
Это наша первоклассная машина, включающая в себя несколько приятных
аксессуары также.

Что в коробке?

Каждая модель AxiDraw поставляется с:

• Сам AxiDraw (готовый к использованию)
• Мольберт (доска и скрепки) для удержания бумаги
• Блок питания с универсальным входом
• USB-кабель, 2 м (6 футов)

В стандартную комплектацию AxiDraw SE/A3 также входят:

• Аксессуар-адаптер для ручки Italic
• Зажим для ручки XL

Какие аксессуары доступны?

Доступные аксессуары AxiDraw включают альтернативные держатели для ручек, крепление для штатива, жесткое крепление, которое может
можно использовать вместо направляющих для пера, удлиненных ножек, дополнительных мольбертов с зажимами и магнитных держателей.
Вы можете найти их в списке здесь
в Злой Безумный Ученый.

Требования

Каковы требования к компьютеру?

Для AxiDraw требуется достаточно современный компьютер (Mac, Windows или Linux) с
доступный USB-порт и доступ в Интернет для загрузки программного обеспечения.

Требования для Mac: MacOS 10.7 или новее

Требования к Windows: Windows 7 или новее

Требования Linux: Последние версии Ubuntu и аналогичные
широко поддерживаемые дистрибутивы работают хорошо.
Если вы используете малоизвестный или «сложный» дистрибутив,
мы по-прежнему сделаем все возможное, чтобы помочь вам.

Требуется ли сборка?

Нет. Все стандартные модели AxiDraw (V3, V3/A3, SE/A3) поставляются полностью собранными, протестированными и готовыми к использованию.

Если вы получите фору, прочитав руководство пользователя и установив программное обеспечение,
Вы можете быть на ногах и строить планы через пять минут после открытия коробки.

Если вы предпочитаете модель, требующую сборки, теперь также есть
AxiDraw MiniKit 2, который поставляется в комплекте.

Требуется ли доступ в Интернет?

Доступ в Интернет требуется только для загрузки программного обеспечения и для
доступ к онлайн-документации.

Доступ в Интернет не требуется при подготовке файлов или использовании AxiDraw.

Какой тип блока питания входит в комплект?

В комплект поставки AxiDraw входит подключаемый блок питания с универсальным входом.
Он принимает входное напряжение от 100 В до 240 В по всему миру и имеет вилку в стиле США / Канады.
Для других регионов потребуется недорогой переходник в форме вилки.

Требуется ли программирование?

Нет. Большинство пользователей просто создают файл или рисунок и наносят его на печать.

(Тем не менее, программные интерфейсы доступны для тех, кто в них заинтересован.)

Какое программное обеспечение вам нужно?

Вам не нужно приобретать дополнительное программное обеспечение для использования AxiDraw.

AxiDraw обычно управляется через набор расширений Inkscape,
отличная, популярная и бесплатная программа векторной графики. Основная операция
очень похоже на драйвер принтера: вы импортируете или делаете рисунок в Inkscape,
и используйте расширения для печати текста или иллюстраций. Это все обрабатывается через
простой графический пользовательский интерфейс и четко работает на
Mac, Windows и Linux.

Использование AxiDraw

Могу ли я загрузить руководство?

Да, и мы настоятельно рекомендуем вам это сделать. Чтение руководства — отличный способ
определите, подходит ли вам AxiDraw.

Руководство пользователя семейства AxiDraw V3
доступен для скачивания здесь.

Сколько времени занимает построение графика?

В отличие от (растрового) струйного или лазерного принтера, время, которое требуется плоттеру
для печати страницы не фиксируется. Скорее, это зависит от длины расстояния, которое
ручка имеет
путешествовать. AxiDraw обычно движется со скоростью человеческой руки.
в зависимости от ваших настроек и времени печати
соответственно варьируется.

Этот вопрос очень похож на вопрос, сколько времени нужно человеку, чтобы написать или нарисовать.
на листе бумаги:
Адресация конверта обычно может занять минуту или две, но
сложное произведение искусства потенциально может быть делом нескольких часов.
Так обстоит дело и с AxiDraw.

Регулируется ли скорость?

Да. Скорость AxiDraw регулируется в зависимости от вашего компромисса между
более быстрое завершение и более высокая точность. AxiDraw может двигаться довольно быстро
(быстрее, чем обычно может сделать человек) при выполнении крупных штрихов маркером с широким концом,
но даже (человек) каллиграф замедлится для большей аккуратности.
Текст приглашения на свадьбу в нашем видео должен дать вам представление о типичных
скорость письма при стремлении к большей аккуратности; этот пример немного
медленнее, чем люди обычно пишут.

Могу ли я ввести свою подпись?

Да! Лучший способ сделать это — напрямую захватить вашу подпись, когда вы
подпишите его, например, на экране телефона или планшета. Таким образом, AxiDraw может воспроизводить
именно так, как вы это написали. Получение подписи описано в нашей
документация по почерку,
здесь.

Может ли он воспроизвести мой почерк?

Да, но для этого требуется дополнительный шаг по созданию пользовательского шрифта.

Сейчас мы работаем с компанией, которая может создать уникальный
шрифт своим почерком (за дополнительную плату), специальным
формат, который предназначен для хорошей печати на AxiDraw.

У нас также есть специальные утилиты, доступные владельцам AxiDraw,
которые могут добавить к вашему тексту «дефекты», похожие на почерк.
Текст выложен идеально ровными рядами
(как то, что вы получаете с
рукописный шрифт в MS word) всегда выглядит мало
слишком «роботизированный», чтобы писать от руки.

Можно ли воспроизвести почерк со скана?

Нет, не так, как вы могли бы надеяться.

Да, вы можете сканировать рукописный текст,
проследите его с помощью инструмента трассировки растровых изображений и нарисуйте его. Это просто,
и ваш AxiDraw будет более чем счастлив подчиниться. (AxiDraw нанесет
пути, которые вы ему предоставляете. )

Однако, за редким исключением, автоматическая трассировка
отсканированного почерка создает несколько неприятную имитацию почерка,
и мы не рекомендуем этот подход как часть любого рабочего процесса.

Вы можете прочитать больше о трассировке сканов в нашей документации,
здесь.
(Вкратце: есть отличные способы использовать AxiDraw для воспроизведения рукописного текста, но начиная с
со сканированием не является одним из них.)

Имеется ли устройство подачи бумаги?

В настоящее время нет, но это то, что мы изучаем.

Некоторые пользователи AxiDraw используют различные типы бумагоделательных машин — иногда
принтеры со встроенными устройствами подачи бумаги, а иногда и коммерческие решения.
Профессиональные типографии и компании, производящие для них оборудование, имеют множество различных
Способы перемещения бумажек из точки А в точку Б.

Чаще всего, для использования в небольших масштабах, пользователи AxiDraw вручную заменяют обрезанную бумагу на маленькую.
мольберты из буфера обмена или блоки AxiDraw большего размера, которые позволяют разместить несколько страниц внутри
область печати.

приложений

Для чего еще используется AxiDraw?

Помимо наиболее распространенных приложений,
AxiDraw используют самые разные люди, в том числе (и это лишь некоторые из них):

• Цифровые художники, использующие AxiDraw для построения своих иллюстраций
• Знаменитости, политики и выборные должностные лица, использующие AxiDraw в качестве машины для подписи
• Должностные лица университетов и другие работники образования для подписания дипломов и сертификатов
• Преподаватели, знакомящие учащихся с цифровым проектированием и производством
• Агенты по недвижимости и страховые агенты, которые очень хотели бы, чтобы вы открыли их «рукописные» конверты
• Интернет-магазины, включая персонализированную благодарственную записку с вашим заказом
• Гостиницы, которые хотели бы оставить приветственную записку для гостей
• Makerspaces и hackerspaces, предлагающие универсальный недорогой инструмент для изготовления
• Tinkerers, расширяющие AxiDraw за пределы инструментов для письма (инструменты для травления, лазеры, светодиоды для световой живописи, вакуумные захваты и т. д.)
• Производители ручек и чернил, использующие AxiDraw для тестирования своих ручек и чернил
• Производители оборудования для смартфонов и планшетов, использующие стилус для тестирования своего оборудования
• Авторы программного обеспечения для мобильных устройств, использующие перо для тестирования своего программного обеспечения
• Люди, не умеющие полноценно пользоваться руками, желающие отправлять «рукописные» письма
• Ремесленники, размечающие работы по дереву, коже или ткани
• Ученые-исследователи в качестве недорогой платформы перемещения XY
• Инженеры, использующие ручки для маркировки образцов материалов
• Галереи для нумерации произведений искусства, выпущенных ограниченным тиражом
• Каллиграфы, которые могли бы использовать небольшое облегчение запястья для определенных видов рутинной работы

Можно ли им писать на ткани?

Да; вы можете увидеть несколько примеров
здесь.

Основные проблемы, о которых вам нужно знать, это то, что ткань, как правило,
должны быть натянуты, и вам нужно выбирать маркеры, которые не легко
зацепиться за ткань. Вполне вероятно, что с осторожностью и экспериментами
вы сможете заставить его работать.

Можно ли использовать AxiDraw для каллиграфии?

Каллиграфия ни в коем случае не похожа на
(например) просто используя
компьютерные шрифты или нанесение рисунка. Каллиграфия обычно включает в себя индивидуальные скульптуры.
формы букв,
и во многих случаях движения пера намного сложнее, чем может обеспечить AxiDraw.

Тем не менее, некоторые каллиграфы используют AxiDraw для несложной работы.
(скажем, обращаясь к сотням мест
карты), сэкономив немного на своих запястьях и, по-видимому, частично сэкономив на расходах.

Вы можете использовать его для резки?

AxiDraw предназначен для перемещения пера, а не инструмента для резьбы или резки.
У него нет той жесткости, которая нужна для резьбы,
ни способность применять значительную направленную вниз силу.

Тем не менее, многие люди экспериментировали с ним.
Здесь
— один из примечательных проектов, использующий AxiDraw для резки картона и винила.

Работает ли с международными шрифтами?

AxiDraw можно использовать с любыми шрифтами на вашем компьютере, если
текст преобразуется в пути перед печатью.

Поддерживается ли слияние почты?

Мы разработали специальное программное приложение под названием AxiDraw Merge ,
который представляет собой решение для слияния писем для AxiDraw.

После настройки AxiDraw Merge может автоматически (1) заполнять
шаблон с данными, полученными из файла CSV, (2) преобразовать текст в
рукописные шрифты, основанные на штрихах, (3) преднамеренно добавлять вариации, чтобы
текст не лежит на прямых линиях и (4) начертить документ. Он также может
объединять и отображать последующие страницы по нажатию кнопки или после временной задержки.

AxiDraw Merge доступен владельцам AxiDraw без дополнительной платы.

Можно ли повесить на стену?

AxiDraw предназначен для работы на плоских поверхностях, и мы не тестируем их в вертикальной ориентации.
Тем не менее, довольно много пользователей AxiDraw установили их на стену без видимых трудностей.

Одна проблема, которую следует учитывать, заключается в том, что держатель пера AxiDraw обычно кладет перо на
поверхность для письма только по весу. На стене вам понадобится альтернатива
сила тяжести для опускания пера. Типичное решение — резинка.

Поддержка

Какие виды поддержки доступны?

(1) Мы поддерживаем большую и растущую библиотеку на AxiDraw Wiki Page, нашем центральном сайте документации по всему, что связано с AxiDraw. Наша документация ясна и полна, со специальными разделами, которые помогут вам быстро приступить к работе.

(2) У нас есть форумы поддержки AxiDraw, здесь.

(3) Самое главное: мы — разработчики и производители AxiDraw, и мы здесь, чтобы помочь! Пожалуйста, не стесняйтесь обращаться к нам напрямую.

Как долго может работать AxiDraw?

AxiDraw не имеет ограничения рабочего цикла. Вы можете запускать его весь день, если хотите.

Какие детали могут изнашиваться?

AxiDraw рассчитан на долгий срок службы. Такие компоненты, как приводной ремень,
катящиеся колеса, шарикоподшипники и шаговые двигатели могут быть заменены в маловероятном случае
это должно стать необходимым.

Один компонент AxiDraw считается расходным материалом и может нуждаться в регулярной замене.
в тяжелых условиях (например, промышленных). Небольшой серводвигатель подъемника изнашивается
со временем, но недорогой (9 долларов) и простой в использовании.
заменять. Для тяжелых условий эксплуатации вы можете иметь запасной под рукой.

Требуется ли Inkscape?

Нет. Хотя AxiDraw чаще всего управляется с помощью набора расширений Inkscape,
существуют и другие методы построения графиков, включая интерфейс командной строки (CLI).

Многие пользователи AxiDraw работают над дизайном в других программах и используют
Inkscape в качестве экрана «настройки страницы» для печати.

Какие интерфейсы программирования доступны?

Хотя для использования AxiDraw не требуется программирование, мы предлагаем ряд
возможности программирования и управления, включая следующие:

• Автономный интерфейс командной строки

  Этот интерфейс отображает файлы SVG так же, как программное обеспечение на основе графического интерфейса.
  но подходит как для прямого использования, так и для автоматизации с помощью сценариев оболочки.

• API-интерфейсов Python
  Два API для Python. Один эквивалентен программному обеспечению CLI в том, что он отображает файлы SVG.
  Второй — это API в «интерактивном» стиле, поддерживающий команды типа moveto/lineto.
• Прямой последовательный интерфейс USB

  Низкоуровневое управление доступно через EBB
  набор команд.
  Его можно использовать в любой среде, поддерживающей последовательную связь USB.

• API cncserver

  Низкоуровневый REST API, который позволяет выполнять такие команды, как goto(x,y), перо вверх/вниз.
  Cncserver основан на javascript,
  и может быть запущен из интерфейса командной строки или в фоновом режиме с помощью RoboPaint.

• API cncserver «Скретч»

  Упрощенный API внутри cncserver, который использует только команды GET,
  и поддерживает команды типа графики черепахи. Подходит для использования внутри
  Scratch и другие среды, которые могут извлекать URL-адреса.

• AxiDraw-Обработка
  Для построения графиков в реальном времени в ответ на ввод данных пользователем и для некоторых других генеративных
  приложения, вы можете строить прямо в Processing.

Другие вопросы

Где производятся машины AxiDraw?

Машины AxiDraw спроектированы, изготовлены и испытаны прямо на нашем предприятии в Саннивейле, штат Калифорния.

Могу ли я получить демонстрацию?

Демо-версии доступны по предварительной записи в нашем магазине в Саннивейле, Калифорния.
Пожалуйста, свяжитесь с нами, чтобы запросить встречу.

Мы открыты с понедельника по пятницу, с 12:00 до 18:00 и закрыты в дни почтовых праздников США.

Как работает AxiDraw механически?

В основе AxiDraw два прецизионных шаговых двигателя. Вместе они водят
ремень с одной петлей, который перемещает каретку в плоскости XY.
Высокопроизводительные линейные столики оснащены специально разработанными колесами.
которые плавно катятся по специальным алюминиевым профилям,
специально разработан для высокой жесткости и легкого веса.

В ступени подъема пера используется отдельный механизм: меньший третий двигатель,
в сочетании с точным линейным столиком с низким коэффициентом трения служит для отрыва пера от страницы.

Доступны ли другие размеры?

В дополнение к перечисленным выше популярным моделям AxiDraw мы производим несколько других стандартных размеров,
а также машины AxiDraw нестандартных размеров и индивидуальной конфигурации.

Одной из примечательных версий является компактная
AxiDraw MiniKit 2
который идет в комплекте.

Если вам нужен компактный комплект AxiDraw , а не , мы делаем AxiDraw V3/B6.
(с площадью графика 190 × 140 мм или 7,48 × 5,51 дюйма), которая доступна
по специальному заказу.

Мы также изготавливаем станки AxiDraw большего формата и по индивидуальному заказу, в том числе
AxiDraw SE/A2 и SE/A1 с площадью графика 594 × 432 мм (23,4 ×
17 дюймов) и 864 × 594 мм (34 × 23,4 дюйма) соответственно.
Для этих более крупных машин обычно требуется индивидуальное предложение по доставке.

Предлагаете ли вы робописьмо как услугу?

Нет; мы не предлагаем никаких полиграфических услуг.

Моего вопроса нет в этом списке!

Пожалуйста, свяжитесь с нами и спросите; мы здесь, чтобы помочь.

Ресурсы поддержки

Наша вики-страница с документацией по AxiDraw — это постоянно растущая библиотека ресурсов для начала работы с AxiDraw, включая подробное руководство пользователя в формате PDF, форум поддержки, ряд руководств по специальным темам и ссылки на дополнительные ресурсы.

Персональная поддержка: мы здесь, чтобы помочь!

Возникла проблема? Нужно знать, где найти что-то в руководстве или как сделать то, чего нет в руководстве? Хотите спросить нас о вашем приложении, прежде чем принять решение о покупке?

Если это так, пожалуйста, не стесняйтесь обращаться к нам напрямую. Наша цель состоит в том, чтобы обеспечить персональное компетентное обслуживание как во время установки и запуска, так и в течение всего времени, пока у вас есть AxiDraw.

чертежные машины | Colossal

Реклама на Colossal с помощью Nectar Ads.

Основные моменты ниже. Для полной коллекции нажмите здесь.

См.
остальные коллекции

››

Сообщения с тегами

с чертежными машинами



Дизайн
Музыка

28 июля 2020 г.

Грейс Эберт

За исключением царапанья ручкой по бумаге, рисование как практика не считается особенно ритмичным или мелодичным. Изобретательная машина музыканта Ламонда Кэмпбелла, тем не менее, добавляет музыкальную составляющую к своим зацикленным зарисовкам. Синтезатор Harmonograph полностью соответствует своему названию: Кэмпбелл соединил современный модульный синтезатор с гармонографом 18-го века, устаревшим устройством, которое использует маятники для воспроизведения геометрических форм. Два поворотных механизма движутся линейно вместе с ручкой, а третий вращается вместе с доской. Каждый запускает синтезатор при движении, который создает соответствующую звуковую дорожку. Дополнительный микрофон улавливает шум пера.

Посмотрите видео выше, чтобы увидеть тонкости модифицированного устройства. Кэмпелл продает полную коллекцию из 18 треков на своем сайте, и вы можете узнать больше о его мультимедийных творениях в Instagram и YouTube. Чтобы увидеть обратный аудиовизуальный процесс, посмотрите «Визуальные звуки Amazon II». (спасибо, Крейг!)

Поделитесь этой историей



Искусство

31 июля 2019 г.

Kate Sierzputowski

Джеймс Нолан Ганди (ранее) использует свои знания в области металлообработки для создания чертежных машин, которые производят точно настроенные, но выразительные работы. Машины чисто механические, но их результат кажется почти цифровым, как будто нарисованные сферы и эллипсы были разработаны в компьютерной программе, а не выполнены аналоговой структурой. Чтобы создавать многоцветные работы, Ганди должен останавливать машину, чтобы переключать каждый цвет, способствуя сотрудничеству между созданным художественным объектом и его собственными эстетическими желаниями. Вы можете посмотреть его завораживающие машины в действии в видеороликах ниже, а также увидеть больше его готовых работ на его веб-сайте и в Instagram.



Посмотреть эту публикацию в Instagram



Сообщение, опубликованное Джеймсом Ноланом Ганди (@gandyworks) 2 февраля 2019 г. в 10:34 по тихоокеанскому стандартному времени



Посмотреть эту публикацию в Instagram



Сообщение, опубликованное Джеймсом Ноланом Ганди (@gandyworks) на 5 июля 2019 г. в 22:08 по тихоокеанскому времени

Поделиться этой историей



Дизайн

7 июня 2018 г.

Лаура Стаугайтис

Изобретенный профессором Массачусетского технологического института Карло Ратти, Scribit представляет собой новую роботизированную машину для рисования, которая создает текст и изображения с помощью стираемых чернил. Создатели проекта позиционируют его как полезный инструмент в рабочей среде, а также как простой и взаимозаменяемый способ украсить свой дом. Робот рисует изображения либо из приложения, либо из файлов, которые пользователи загружают сами. Scribit в настоящее время финансируется на Kickstarter, где он достиг своей цели в течение двух часов.

Поделитесь этой историей

Искусство

30 мая 2018 г.

Лаура Штаугайтис

Польско-немецкая художница Карина Смигла-Бобински делает процесс рисования более плавным с помощью ADA, большого надувного инструмента для рисования. Наполненный гелием, ADA свободно парит, очерчивая линии своими угольными шипами, перемещаясь по комнате. Когда в смесь добавляются люди, начинает происходить более драматичное создание меток: на видео выше показано, как посетители взаимодействуют с ADA в Muffathalle, где она была установлена ​​на неделю в Мюнхене, Германия.

Художник описывает АДА в заявлении: «Глобус, приведенный в действие, создает композицию из линий и точек, которые остаются неисчислимыми по своей интенсивности, выражению и форме, как бы сильно посетитель ни пытался контролировать АДА, управлять ею, приручать ей. Что бы он ни пробовал, он очень скоро заметит, что ADA — независимый исполнитель, усеивающий первоначально белые стены рисунками и вывесками».

Smigla-Bobinski классифицирует ADA как биотехнологию и отдает дань уважения творцам прошлого, которые разработали компьютерные работы, которые дают непредсказуемые результаты после получения команды. Она упоминает Аду Лавлейс, Джин Тэнгли и Ванневара Буша, оказавших влияние.

Художник учился в Академии изящных искусств в Кракове и Мюнхене. Ее работы, от кинетических скульптур до мультимедийных театральных постановок, были показаны в сорока пяти странах. ADA дебютировала на выставке Electronic Language Int. Фестиваль в Сан-Паулу в 2011 году, и с тех пор путешествует по миру. Вы можете увидеть больше от Смиглы-Бобински на ее веб-сайте и канале YouTube.

Поделитесь этой историей



Искусство

22 февраля 2018 г.

Кейт Сержпутовски

Сообщение, опубликованное Джеймсом Ноланом Ганди (@gandyworks) на 7 февраля 2018 г. в 18:34 по тихоокеанскому времени

Художник и слесарь Джеймс Нолан Ганди создает сложные чертежные машины, которые легко затмят ваш детский спирограф. Машины сконструированы из относительно простых механизмов, которые в сочетании создают ошеломляющие формы и взаимосвязанные муаровые узоры.

Хотя шестерни и шкивы изготовлены таким образом, что часть работы они выполняют сами по себе, Ганди еще не изготовил систему для подъема пера через определенные промежутки времени. Поэтому многие его работы являются совместными исследованиями, в равной степени созданными талантами человека и машины. Некоторые из моих любимых — те, которые созданы с высоким контрастом между бумагой и тушью, например, блестящая синяя форма, показанная на его рисунке ниже.

Вы можете увидеть больше рисовальных машин Ганди в действии в его Instagram. (через The Awesomer)

Сообщение, опубликованное Джеймсом Ноланом Ганди (@gandyworks) на 13 января 2018 г. в 19:46 по тихоокеанскому времени

instagram.com/p/BcJizMMgETu/» data-instgrm-version=»8″>

Сообщение, опубликованное Джеймсом Ноланом Ганди (@gandyworks) на 30 ноября 2017 г. в 22:17 по тихоокеанскому времени

Поделитесь этой историей



Искусство
Дизайн

29 апреля 2017 г.

Кейт Сержпутовски

Художник и профессор SAIC Пабло Гарсия (ранее) обновил свой предыдущий взгляд на камеру Lucida двухвековой давности, оптическое устройство, позволяющее отслеживать изображения и сцены прямо из жизни. Новая версия NeoLucida XL похожа на свою предшественницу, но имеет гораздо больший видоискатель. Призма внутри обновленного аналогового устройства осталась прежнего размера, а увеличенное зеркало и стекло значительно облегчают рисование проецируемого «изображения-призрака». Вы можете прочитать больше об устройстве на его странице Kickstarter.

Поделитесь этой историей

Колоссальный

Подсветка

Основные моменты ниже. Для полной коллекции нажмите здесь.

См.
остальные коллекции

››

Чертежная машина – Национальная портретная галерея

Глава XX Чтобы увеличить или уменьшить изображение, сохраняя пропорции, указанные Салмоном 1675 , Украшение и ароматизация

Рисовальная машина в действии: мастер-класс в Национальной портретной галерее, в котором приняли участие студенты Истборнского колледжа

В разделе «Создание перспективного рисунка» мы рассмотрели воображаемую форму перспективного рисунка. Художники пятнадцатого века хотели найти способ более точно фиксировать мир природы, поэтому они изобрели множество различных машин, которые помогли бы им рисовать то, что было перед ними. Леон Баттиста Альберти, 1404 — 1472, написал первый общий трактат Делла Питтура о законах перспективы в 1435 году. Рамка Альберти была названием самого успешного из изобретенных устройств для рисования. Эта рисовальная машина состоит из квадратной деревянной рамы, через которую через равные промежутки времени натянуты горизонтальные и вертикальные нити, образующие сетку. В футе или около того перед этой рамкой с сеткой находится стержень той же высоты, что и расстояние от нижней части рамы до середины сетки. Этот стержень важен, потому что, совмещая глаз с стержнем и центром сетки, глаз всегда фиксируется в одном и том же положении, когда смотрит на вещи.

Альбрехт Дюрер Ксилография 1895-1-22-730 (отрицательное число 38408)
© Британский музей

Эрик Гилл
Эрик Гилл
1927
NPG 4661

7 на квадраты — немного похоже на взгляд на карту. Этот процесс упрощает определение того, где находится каждый объект по отношению ко всему остальному.

Художник, использующий чертежную машину, также должен иметь перед собой лист бумаги с таким же количеством квадратов, как и в деревянной раме. Все, что художник хотел нарисовать, переносилось с квадрата, где они видели это в сетке, на его двойник на листе бумаги. Если бы они видели нос человека на полпути к пятому квадрату вверх и второму квадрату поперек, то именно там они и нарисовали бы его на соответствующем бумажном квадрате.

С помощью чертежной машины художники выяснили, насколько искаженным кажется мир, если смотреть на него под необычным углом.

Ниже приведен список основных характеристик для создания собственной чертежной машины. Подобные устройства использовались многими художниками эпохи Возрождения, в том числе Альберти и Дюрером.

Совместив только один глаз со стержнем и центром сетки, вы сможете не только нанести то, что видите, на лист бумаги с таким же количеством квадратов, но и перемещайте взгляд точно в то же место, что и раньше, всякий раз, когда вы переводите взгляд с сетки на рисунок.

Обратите внимание: из-за того, что при использовании этого оборудования вы будете держать глаза очень близко к шесту, следует подчеркнуть, что использование этой волочильной машины может быть потенциально очень опасным. Поэтому его следует использовать только под строгим контролем взрослых. Национальная портретная галерея не несет ответственности за любые травмы, вызванные несчастными случаями или вашей собственной невнимательностью при использовании этого инструмента.

Ключ:

1. ‘Прицел’ В ранних планах чертежных машин это должно было быть шипом или острием. Из соображений безопасности в этой конструкции он был адаптирован к кольцу; так как работа с вашим глазом так близко к шипу чрезвычайно опасна. Кольцо не предназначено для просмотра , это просто устройство, позволяющее удерживать взгляд в центре сетки. Будет удобнее, если вы будете смотреть чуть выше этого кольца при рисовании.

2. Съемный штифт. Высота должна быть такой же (включая кольцо), как и расстояние от низа до центра сетки. Он также должен быть центрирован по горизонтали.

3. База. (рекомендуемая минимальная толщина: 12 мм) Тот же размер, что и у сетки для устойчивости и складывания, легче (с практикой) рисовать на ней, а не перед стержнем, что позволяет вам держать глаза близко к стержню. стержень.

4. Рамка с сеткой . (рекомендуемая минимальная толщина: 12 мм). Окружающая рамка для сетки. Он будет поддерживать плексиглас и позволит прикрепить его к основанию.

5. Сетка. (Рекомендуемый минимальный размер: 40 см). Первоначально эта сетка должна была быть сделана из нитей, расположенных через равные промежутки по горизонтали и вертикали. Того же эффекта можно добиться, используя лист плексигласа, на котором несмываемым маркером нарисована регулярная сетка. Не используйте стекло. Может оказаться полезным, если вы поместите небольшую наклейку или точку в месте пересечения центральных линий в середине этой сетки.

6. Фиксаторы. Просто чтобы сетка не упала вперед или назад и не поранила вас или кого-то еще. Использование защелки — это только предложение. Посетите своего скобяного или хозяйственного магазина, распечатайте этот план и попросите их предложить альтернативные варианты.
