ВУС изоляция — что это такое, преимущества и недостатки

Для защиты стальных труб от коррозии применяется несколько способов, но наиболее эффективным и надежным является создание весьма усиленных изоляционных покрытий или ВУС изоляции. Ее главная особенность заключается в многослойной структуре, набранной из нескольких гидроизоляционных материалов, полностью исключающих наличие повышенной влажности у поверхности трубопроводной линии.

Сделать вручную гидроизоляцию в несколько слоев на большой протяженности с гарантией высокого качества и соблюдения требований нормативных документов в полевых условиях весьма затруднительно. Поэтому ВУС изоляцию наносят на трубные заготовки только в заводских условиях на специальном оборудовании и при прокладке линии изолируют только сварные стыки. При этом на поверхность трубы должно наносится такое же многослойное покрытие, как и в заводских условиях, с применением дробеструйной и газопламенной обработки металла.

Самая распространенная структура весьма усиленной гидроизоляционной защиты следующая:

праймер (грунт) на основе эпоксидной смолы или битума;

пленочный водонепроницаемый слой;

внешнее защитное покрытие жесткой лентой из экструзионного полиэтилена.

С целью улучшения адгезии между грунтом и стальной трубой ее поверхность зачищается при помощи специального абразивного оборудования.

Достоинства и недостатки ВУС изоляции

Обработка труб битумными мастиками не является новой технологией защиты от коррозии, а вот разработка многослойных битумно-полимерных структур продвинула вопрос гидроизоляции трубопроводов на более высокий уровень надежности и долговечности. Основными преимущества ВУС изоляции являются:

высокий уровень защиты металла от коррозии;

несложная технология обработки труб;

защита трубопровода от блуждающих токов;

невысокая стоимость используемых материалов;

защита трубы от кислотного воздействия почвы.

В числе минусов ВУС изоляции следует назвать ограниченный срок эксплуатации и необходимость монтажа изоляционной защиты сварных швов с применением дробеструйной и газопламенной обработки металлической поверхности вручную.

Трубный прокат с битумно полимерными слоями соответствует всем нормативным требованиям, предъявляемым к прокладке трубопроводных магистралей. Нанесение гидроизоляционных слоев при помощи заводского оборудования позволяет контролировать качество продукции на каждом производственном этапе. Весьма усиленная изоляция это наиболее оптимальный вариант по соотношению капитальных затрат, эффективности и долговечности материалов.

Технология наложения ВУС изоляции

Заводское оборудование позволяет изолировать трубные заготовки диаметром от 40 до 720 мм. Технические требования к ВУС изоляции приведены в ГОСТ 9.602-2005 и 51164. Для оценки прочности на разрыв используются ГОСТ 11262 и 14236, устойчивости при ударе оценивается по ГОСТ 25812.

Нанесение многослойного защитного покрытия выполняется в несколько последовательных этапов:

трубу нагревают и зачищают пескоструйным или дробеметным аппаратом для удаления всех загрязнений и создания шероховатой поверхности;

трубу осматривают и проверяют на отсутствие пыли;

температуру металла поднимают до 200°C и поверхность покрывают слоем праймера толщиной 2-6 мм;

на еще не остывший слой наклеивается пленочный гидроизоляционный материал;

поверхность пленки оклеивается по спирали жесткой защитной лентой из полиэтилена;

срез изоляционного покрытия срезается по краям с отступом 150 мм, а на трубе снимается фаска для обеспечения качественного сварочного соединения.

В результате получается прочное многослойное монолитное покрытие ВУС изоляции, не подверженное воздействию влаги и способное выдерживать без разрушения точечный удар силой до 2,0 кг. Согласно требованию стандарта общая толщина ВУС изоляции должна быть не менее 3,6 мм.

В зависимости от состояния трубы и марки стали защитных слоев может 2, 3 или 4. Три слоя принимаются, как стандартный вариант. Отсутствие праймера в двухслойной структуре ВУС изоляции допускается при обработке новых чистых труб из низкоуглеродистых сталей. В этом случае для повышения адгезии грунтовочный слой не требуется.

Четвертый слой хромата может потребоваться для гидроизоляции легированных сталей и труб, которые давно хранятся на складе, чтобы увеличить сцепление праймера с металлической поверхностью.

Условия монтажа и эксплуатации

Трубы в ВУС изоляции применяются для монтажа водопроводных сетей подземной прокладки, ливневой канализации, газопроводов, нефтепроводов, воздуховодов сжатого воздуха и технологических линий с температурой рабочей среды не более +50°C. Расчетный срок эксплуатации изолированных линий составляет 15 лет. Реально такие трубы служат по 25-30 лет. Следует знать, что ВУС изоляция начинает разрушаться при температуре ниже -10°C, а значит, прокладка трубопроводов должна быть ниже точки промерзания грунта.

Трубы в весьма усиленной гидроизоляции применяют для подземной прокладки на участках со сложными условиями эксплуатации, такими как:

заболоченные и засоленные почвы;

районы свалок и сброса ливневых стоков;

переходы под железными и автомобильными дорогами;

прокладка по дну рек и водоемов;

поля с активным орошением и черноземы;

места пересечения с внешними инженерными коммуникациями;

проходы под зданиями и сооружениями.

Вне зависимости от эксплуатационного состояния участка прокладки линии ВУС изоляция обязательна к применению при рабочем давлении среды в магистрали более 1,2 МПа (12 бар). Кроме этого, рассчитывая в проекте тип битумно-полимерного покрытия, необходимо учитывать величину электрического сопротивления грунтов. При прокладке линии в почве с высокой коррозионной агрессивностью и электросопротивлением менее 10 Ом*м следует предусмотреть максимальный уровень защиты.

ВУС- изоляция

Металлопрокат продажа
ППУ
ГОСТ 10704-91
Трубы большого диаметра
Лист горячекатаный
металлоконструкции
Трубы ГОСТ 20295
продажа
Трубы ВУС
металлопрокат прайс

ВУС-изоляция — эффективный метод защиты трубопроводов от коррозии

В настоящее время направление заводской изоляции труб экструдированным полиэтиленом является приоритетным в мировой практике защиты трубопроводов от коррозии.

Стальные трубы с наружным антикоррозийным покрытием из экструдированного полиэтилена весьма усиленного типа ВУС предназначены для магистральных и промысловых газо-, нефте-, водопроводов для подземной и подводной прокладки с температурой эксплуатации от — 20°С до + 60°С.

По сравнению с изоляцией битумом, полимерными лентами и другими покрытиями сама технология нанесения экструдированного полиэтилена с твердым адгезионным подслоем, а также возможность пооперационного контроля при изоляции в заводских условиях позволяют достичь значительно более высоких качественных показателей покрытия, особенно таких, как устойчивость к внешним механическим повреждениям, высокая адгезия к поверхности трубы, низкие водопоглащение и водопроницаемость, что способствует долгой (не менее 30 лет) и безаварийной эксплуатации трубопроводов.

Покрытие наносится методом боковой («плоскощелевой») экструзии. С целью обеспечения высоких адгезионных свойств покрытия применяется высококачественная дробеструйная очистка, нанесение промежуточного клеящего слоя (адгезионно-активная композиция толщиной 300-400 мкм — «сэвилен») и далее нанесение наружного защитного слоя на основе термосветостабилизированной композиции полиэтилена.

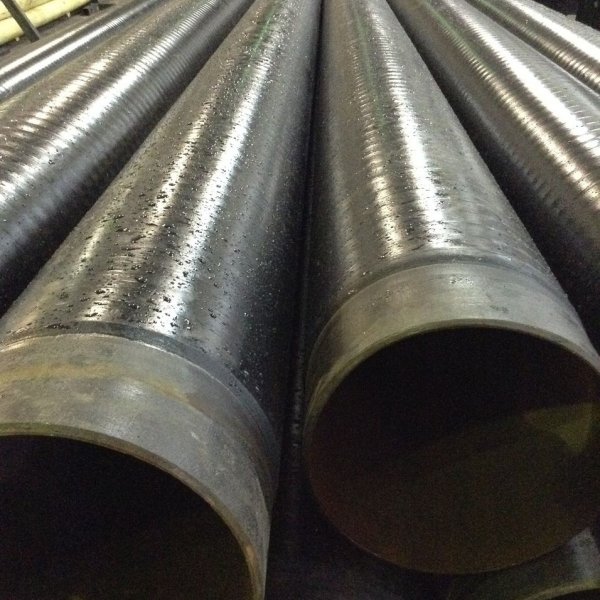

Трубы в ВУС изоляции

При прокладке трубопроводов одним из основных вопросов, решаемых проектировщиками, является максимальное увеличение его срока службы. Именно поэтому при выборе труб для строительства такого рода магистралей особое внимание уделяется изоляционным материалам. Одним из оптимальных решений в настоящее время является ВУС.

ВУС: понятие и свойства

Изоляция типа ВУС состоит из двух или трех слоев, что делает ее устойчивой к агрессивным средам. Данный механизм защиты трубопровода специалисты относят к наиболее эффективному. Длительный срок службы труб, которые покрыты изоляционным слоем ВУС, обусловлен, прежде всего, его водонепроницаемостью и высоким показателем устойчивости к нежелательным воздействиям окружающей среды.

Нанесение изоляции ВУС осуществляется в рамках заводских условий. Данный процесс включает в себя несколько этапов. Первой ступенью является укладка на внешнюю поверхность трубы адгезионнового подслоя, который необходим для обеспечения надежного сцепления стали с покрытием из полиэтилена. Толщина слоя экструдированной пленки составляет от 2,0 до 3,5 мм. Для защиты от механических воздействий такая изоляция усиливается третьим слоем полиэтилена. Высокие параметры адгезии, характерные для изоляции ВУС, позволяют продлить эксплуатационный период трубопровода в безаварийном режиме до 30 лет.

Основные преимущества труб с ВУС изоляцией

Трубы в ВУС изоляции в современном мире нашли широкое применение при строительстве как подземных, так и поверхностных промышленных и магистральных газопроводов. Такая популярность вполне обоснована, так как данный тип изоляции является одним из самых стойких к коррозии. И это не единственное достоинство ВУС. Данный продукт является идеальным барьером от блуждающих потоков, к тому же он способен выдерживать перепад температур от – 20⁰С до +60⁰С.

Трубопровод, монтированный трубами в ВУС изоляции, рассчитан на долгий срок эксплуатации. Адгезионные свойства изоляционных материалов обеспечивают плотное соединение покрытия со стальной трубой. Данная герметичность вместе с идеальными качественными показателями полиэтиленовой пленки, используемой в качестве верхнего слоя, обуславливает не только водонепроницаемость системы, но и устойчивость к агрессивным средам и повреждениям.

Продукция, предлагаемая нашей компанией, сертифицирована и обладает высокими качественными показателями. Сотрудничество с нами избавит вас от эксплуатационных проблем в рамках обустройства систем отопления и водоснабжения. Продукция нашей компании справится с любыми поставленными перед ней задачами и сможет работать без аварийных ситуаций даже в сложных условиях.
