Вязальная проволока расход: Расход вязальной проволоки на 1 т арматуры при армировании

Содержание

Каков расход вязальной проволоки на 1 тонну арматуры

За прочность на изгиб в железобетонных конструкциях отвечает металлический каркас. Его изготавливают из арматурных стержней, соединенных между собой. Фиксировать металлические прутья можно при помощи точечной сварки и вязальной проволоки.

Первый вариант не рекомендуется использовать при создании железобетонных конструкций. Сварка ослабляет арматуру и в результате получается конструкция неспособная выдерживать расчетную нагрузку. К тому же жесткое соединение отрицательно сказывается на способности фундамента сопротивляться силам пучения. Да и научиться связывать арматуру намного проще, чем работать со сварочным аппаратом.

Выбор проволоки

От качества выбранной вязальной проволоки зависит надежность и долговечность каркаса. Если использовать обычную металлическую проволоку, то под действием агрессивных веществ она очень быстро покроется ржавчиной, которая выступит на поверхности конструкции.

Для железобетона используют оцинкованную или обожженную проволоку. Оцинкованная менее подвержена образованию коррозии. А закаленная (обожженная) проволока после термической обработки становится более гибкой, прочной на разрыв и стойкой к воздействию химических веществ. Благодаря этим свойствам она в процессе вязки практически не рвется и плотно прилегает к арматуре, обеспечивая надежную фиксацию. Ну а для того чтобы быть уверенным в качестве выбранного материала, необходимо приобрести изделие, изготовленное в соответствии с ГОСТ 3282-74.

При выборе проволоки, нужно правильно подобрать ее диаметр. Его подбирают в соответствии с диаметром арматуры. Для стержней толщиной 8-10 мм лучше приобрести проволоку диаметром 1,2-1,5 мм. Не рекомендуется брать проволоку диаметром больше 1,6 мм. Использование проволоки большой толщины приведет к увеличению времени на вязку и к перерасходу материала.

Расход проволоки

Прежде чем приступить к сборке каркаса, нужно приобрести арматуру и сопутствующие товары. Но перед этим необходимо выполнить расчет и определить нужное количество материалов. Расход проволоки зависит от:

  • площади каркаса;
  • шага, с которым располагают продольные и поперечные стержни;
  • диаметра арматуры;
  • величины нахлеста прутов.

В некоторых источниках можно найти информацию, что на одну тонну арматуры уходит 15-20 кг проволоки. В старых инженерных справочниках рекомендуют принимать 1,5% процента от веса продольной арматуры. На самом деле этим методом можно пользоваться только для получения приближенной цифры. Для основательного расчета понадобится проект здания или хотя бы чертеж каркаса. В СНИПах и справочниках расход данного материала не регламентируется.

Берем за основу нормативы

Проще обстоят дела с учетом расходных материалов, если выполняется сварной каркас. В этом случае можно воспользоваться ГЭСН сборник 6 «Бетонные и железобетонные конструкции монолитные». В сборнике даны нормы на расход материалов при устройстве железобетонных конструкций. Также в начале каждого раздела по устройству конструкции дан перечень работ. А ниже в табличной форме перечислены материалы и их расход на 100 м3 бетона.

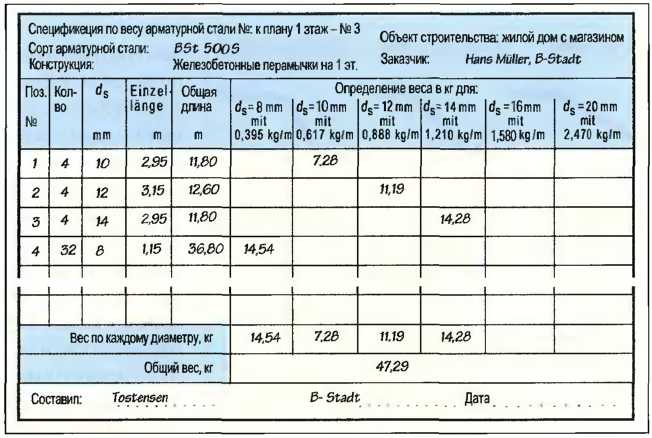

Считаем по чертежам

При разработке проекта инженеры конструируют железобетонные конструкции. Они принимают размеры сеток, каркасов, шаг арматуры и диаметр на основании расчета. Строители обязаны заливать железобетон, строго следуя проекту. Только в этом случае можно быть уверенным в надежности и долговечности дома.

В качественном проекте можно найти готовую информацию о том, сколько основных и сопутствующих материалов понадобится для создания каждой конструкции. Эти сведения содержатся в спецификации или примечании к ней. Если же в наличии есть только чертежи сеток и каркасов, то придется считать.

Чаще всего при строительстве частных домов приходиться самостоятельно заливать железобетонный фундамент и плиту перекрытия. На их примере рассмотрим расход проволоки.

Расчеты для фундамента

Для армирования столбчатого фундамента по углам столба устанавливают ребристую арматуру диаметром 10 мм. При большом сечении фундамента может понадобиться установка промежуточной арматуры.

В единый каркас прутья соединяют при помощи гладкой арматуры. На столб высотой 2 м обычно достаточно заложить четыре горизонтальных стержня. В результате можно посчитать, что к каждой вертикально расположенной арматуре крепиться восемь стержней в четырех местах. Умножив четыре на четыре, получим шестнадцать узлов.

Примерный расход проволоки на каждый узел 15-30 см. Умножив, расход проволоки на число узлов, станет понятно требуемое количество вязальной проволоки на создание каркаса для одного фундаментного столба. Умножив эту цифру на количество столбов, станет известен метраж проволоки необходимой для устройства столбчатого железобетонного фундамента.

Зная вес одного метра проволоки, можно рассчитать требуемую массу. Для этого достаточно умножить длину на вес. Вес одного метра стандартной проволоки диаметром 1,2 мм составляет 0,02 кг.

Аналогичным образом можно узнать требуемое количество арматуры и заодно проверить действительно ли на одну тонну арматуры нужно 15 кг проволоки.

Расчет для плиты перекрытия

При конструировании плиты перекрытия обычно в верхнем и нижнем поясе закладывают сетку. По длине плиты располагают рабочие стержни из арматуры. В сетку их объединят при помощи конструктивных стержней. Количество поперечных стержней должно быть не меньше трех на один метр. В соответствии с этим их обычно укладывают с шагом 300 мм. Вверху плиты обычно ставят сетку из арматурной проволоки. Чтобы узнать количество узлов, достаточно найти на чертежах запроектированные сетки и посчитать все места пересечения продольных и поперечных стержней.

Обе сетки объединяют в пространственный каркас при помощи вертикальных каркасов. Обычно на длину два метра устанавливают 3-4 каркаса. Они могут располагаться по всей длине конструкции или только по торцам на участке, равняющемся 1,4 от длины плиты. Сколько узлов в каркасе также можно узнать по чертежам. Для того чтобы вычислить общее количество мест соединения, нужно просуммировать узлы:

  • сеток;
  • каркасов;
  • места, в которых связывают сетки и каркасы.

Полученное количество проволоки всегда нужно округлять в большую сторону, так как она имеет свойство лопаться. Особенно часто это происходит при работе с проволокой диаметром меньше 1,2 мм.

Технология вязки арматуры

Для выполнения данной работы понадобится:

  • болгарка;
  • кусачки;
  • мерная лента;
  • крючок или пистолет для вязки арматуры.

Вначале строго по проекту, отмеряя нужный шаг, укладывают арматуру непосредственно в опалубку. Заготавливают проволоку нужного размера. Для этого с бухты отделяют около 30 колец, связывают, чтобы они не рассыпались и болгаркой нарезают отрезки длиной 20-40 см.

Процесс связывания происходит следующим образом:

  • проволоку складывают вдвое;
  • заводят ее под перекрестие арматуры;
  • концы просовывают в петлю на крючке;
  • закручивают по часовой стрелке.

Скрученные концы лучше загнуть вниз. Их положение, конечно, ни на что не влияет, но некоторые представители технического надзора обращают на это внимание.

Лопнувшую проволоку или обломавшиеся концы лучше убрать с опалубки. Оставшийся металлический мусор впоследствии приведет к образованию ржавых пятен на поверхности конструкции.

Проволоку большого диаметра проще закручивать кусачками. Некоторые строители используют более надежные самодельные крючки. А большие строительные организации предпочитают работать с автоматическими пистолетами, уменьшающими время выполнения работы.

Независимо от выбранного инструмента, узлы соединения должны быть надежными. Смещение арматуры в процессе заливки бетона недопустимо.

Если выполняется каркас для конструкций с небольшой нагрузкой, то фиксацию арматуры можно выполнить при помощи пластиковых хомутов. В этом случае не нужен никакой инструмент, хомуты просто затягиваются руками.

Норма расхода вязальной проволоки

Содержание

  • Общие характеристики вязальной проволоки
  • Как определить норму расхода вязальной проволоки?
  • Выбор диаметра
  • Способы определения требуемой массы проволоки
    • Таблица массы 1 м вязальной проволоки различных диаметров
  • Расход вязальной проволоки на 1 тонну арматуры, 1 м3 бетона
  • Приблизительное определение расхода вязальной проволоки при армировании
  • Уточненное определение расхода проволоки на армирование
  • Расход вязальной проволоки
    • Посчитать в зависимости от количества связываемой арматуры в тоннах:
    • Более точный расчёт проволоки, нужно точно знать количество пересечений арматуры:
  • Калькулятор расхода вязальной проволоки

Арматурный каркас – обязательный элемент бетонного фундамента, сооружаемого по монолитной технологии. Для его изготовления используются стальные или полимерные композитные арматурные стержни. Наиболее популярным вариантом соединения стальной арматуры в единую конструкцию является сварка. Однако при строительстве на пучинистых грунтах создавать усиливающий каркас с помощью сварочного аппарата не рекомендуется. При сезонных подвижках грунта фундамент с жестко соединенной арматурой подвергается деформациям, которые снижают эксплуатационные характеристики. Более надежным вариантом в таких случаях является связывание арматуры с использованием вязальной проволоки.

Общие характеристики вязальной проволоки

Металлоизделия производятся в соответствии с ГОСТом 3282-74 из пластичной низкоуглеродистой стали. Для придания требуемых эксплуатационных характеристик проволоку подвергают термической обработке – отжигу. Отжиг бывает двух видов:

  • Светлый. Производится в защитной атмосфере инертных газов. Продукция после такой термообработки имеет чистую, светлую поверхность.
  • Черный. Осуществляется в воздушной среде, из-за чего поверхность приобретает темный цвет. Работать с такой продукцией рекомендуется в перчатках.

Механические характеристики метизов после светлого и темного отжига не различаются.

Использовать для связывания каркасов необожженные метизы не рекомендуется, так как они отличаются хрупкостью и при вязке узлов часто ломаются. Для продления эксплуатационного периода продукцию цинкуют, а дополнительно покрывают полимерным слоем.

Как определить норму расхода вязальной проволоки?

Количество вязальной проволоки, требуемое для выполнения конкретного объема работ, определяется, в зависимости от диаметра арматуры и количества узлов. При связывании двух арматурных прутьев требуется проволочный отрезок длиной примерно 25 см, трех – 50 см.

Упрощенный вариант расчета – умножение количества стыковочных узлов на 0,5 м. Точный расход материала на один узел определяют опытным путем. После расчета метража полученный результат рекомендуется увеличить в 1,5-2 раза. Запас необходим на случай порывов и утери проволочных отрезков.

Определить расход вязальной проволоки для 1 м2 арматурной сетки или 1 м3 без конкретной схемы армирования невозможно. Расход проволочного метиза на 1 тонну арматурных стержней составляет 10-20 кг.

Выбор диаметра

При определении оптимального диаметра следует учитывать следующие рекомендации:

  • изделия диаметром 0,3-0,8 мм для вязки арматурных стержней не пригодны;
  • 1,0-1,2 мм – продукция, наиболее популярная в частном домостроении;
  • 1,8-2,0 – такие метизы используются для создания мощных армирующих конструкций.

В условиях высокой влажности и при воздействии других негативных атмосферных факторов используют оцинкованную продукцию значительного диаметра.

Способы определения требуемой массы проволоки

Для покупки металлопродукции необходимо перевести полученный метраж в килограммы. Для этого можно воспользоваться онлайн-калькулятором или таблицей.

Таблица массы 1 м вязальной проволоки различных диаметров

Диаметр, мм Масса 1 м, кг Метраж 1 кг, м
0,6 0,00222 450,45
0,8 0,00395 253,17
1,0 0,00617 162,0
1,2 0,00888 112,6
1,4 0,0121 82,6
1,6 0,0153 65,4
1,8 0,02 50,0
2,0 0,0247 40,5

Минимальная масса проволочной продукции в мотках и катушках, поступающих в продажу, должна соответствовать ГОСТу 3282-74

Диаметр проволоки, мм Минимальная масса проволоки в мотке или на катушке, кг
Без покрытия С цинковым покрытием
До 0,2 1
0,2-0, 6 2 0,3
0,6-1,0 5 0,6
1,0-2,0 8 2,0
2,2-3,6 12 5,0
4,0-46,0 30 10,0
6,3-10,0 40

Расход вязальной проволоки на 1 тонну арматуры, 1 м3 бетона

Каркас из арматурных стержней, соединенных между собой сваркой или проволокой, служит силовой основой для железобетонных элементов. Каждый из этих способов стыкования имеет преимущества и недостатки. Сварка ослабляет арматуру, к тому же отрицательно влияет на способность противостоять силам пучения грунта. С помощью качественной вязальной проволоки создают устойчивые конструкции для фундаментов различного типа и других строительных элементов.

Приблизительное определение расхода вязальной проволоки при армировании

Требуемое количество проволоки зависит от размеров каркаса, диаметра и шага расположения продольных и поперечных арматурных стержней. Официальных норм расхода вязальной проволоки не существует. В каждом случае эта величина определяется приблизительно или более точно – расчетным путем. Без привязки к конкретному виду армирующей конструкции определить расход вязальной проволоки на 1 м3 бетона или 1 м2 площади невозможно.

Внимание! Общая рекомендация: проволоку закупают примерно в 1,5 раза больше количества, определенного теоретическим путем. Это связано с высокой вероятностью разрыва проволоки при завязывании узлов. Для изделий диаметром 1,2 мм запас следует сделать еще больше.

Способы приближенного вычисления требуемого количества продукции, определенные опытным путем:

  • на 1 тонну арматуры расход вязальной проволоки составляет от 10 до 20 кг;
  • на вязку одного узла затрачивается от 10 до 50 см изделия, конкретное количество зависит от диаметра арматуры и используемого для вязки инструмента.

Уточненное определение расхода проволоки на армирование

Для более точного определения требуемого количества этой продукции в каждом случае подсчитывают расход проволоки на один узел. Для этого учитывают диаметр арматурного стержня и количество мест обвязки. Например, в точке, где пересекаются два горизонтальных стержня с одним вертикальным, изготавливают два узла. Чем тоньше проволока, тем больше ее расход из-за необходимости делать несколько витков вокруг арматурных стержней.

Совет! Для соединения двух стержней с диаметром сечения 10 мм требуется отрезок проволоки примерно 25 см, трех – 50 см.

После определения расхода проволоки на один узел результат умножают на количество узлов. Для покупки требуемого количества проволоки желательно знать массу одного метра и метраж в 1 кг.

Расход вязальной проволоки

Посчитать в зависимости от количества связываемой арматуры в тоннах:

Более точный расчёт проволоки, нужно точно знать количество пересечений арматуры:

Обратите внимание — расчёт расхода вязальной проволоки примерный.

Калькулятор расхода вязальной проволоки

На странице есть 2 калькулятора — один менее точный, но легко и быстро получите результат, другой (ниже) более точный, но для расчёта требуются дополнительные сведения.

Используйте эти калькуляторы вязальной проволоки для примерного расчёта необходимого её количества, в зависимости от связываемого количества арматуры.

При постройке фундамента, стен, перекрытий и прочих бетонных работ в сегодня применяется арматура, и для соединения арматурных стержней в местах их пересечения требуется фиксация, самым часто используемым методом соединения арматуры является вязка арматуры вязальной проволокой.

Вес проволоки зависит от её толщины. Для вязки арматуры в частном домостроении применяют проволоку 1,2-2мм, более толстую применять редко имеет смысл, т.к. держит узел она хорошо, а более толстая стоит дороже, и скручивать её гораздо сложнее.

Данный калькулятор позволяет быстро примерно оценить сколько необходимо купить проволоки в килограммах, ведь именно в кг. указана проволока у продавцов и отмерять метрами вероятнее всего ни кто не будет. Расчёт производится на основе нормы расхода в процентах от расхода арматуры проволоки диаметром 1,2мм как самую часто используемую.

Чтобы посчитать, сколько нужно вязальной проволоки более точно, нужно учесть все пересечения прутков, это не слишком сложно, особенно если армировка конструкции выполняется сетками с определённой ячейкой. В каждой точке, где пересекаются два горизонтальных прутка и один вертикальный есть два соединения вязальной проволоки в каждом ряду, т.е. пересечения в одном ряду не забудьте умножить на 2. Вязать сетку допускается в шахматном порядке т. е. через один стык, но два крайних ряда каждой стороны должны вязаться каждое пересечение.

Посчитав и указав количество пересечений в окошко калькулятора ниже — получите примерное количество проволоки в кг., необходимое для выполнения армирования. Расчёт производится с учётом толщины вязальной проволоки, которую нужно выбрать из списка. Значение тем точнее, чем точнее вы сосчитаете количество пересечений, будьте внимательны.
