Все строительные работы подразумевают использование арматуры. Важно не просто приобрести качественный металлопрокат, но и согнуть его правильно, не допустить потери прочностных характеристик. В связи с этим у многих застройщиков очень часто возникает вопрос: как правильно гнуть арматуру?

Пруток небольшого диаметра до 8 мм согнуть можно и руками, а вот изделия большего диаметра требуют уже использования специального оборудования. Конечно, можно попробовать согнуть их и без него, но вот только качество арматуры будет, мягко говоря, не очень.

Не стоит прибегать и к другим «народным» способам – прогревать ее огнем, лампой, надпиливать места сгиба. Эти методы снизят прочностные характеристики материала, что со временем может стать причиной разрушения арматуры.

Особенности гибочных устройств

Несмотря на то, где и как изготовлен станок, принцип его действия остается идентичным:

• Арматура помещается в устройство.
• Производится процесс гибки материала.

Выглядит это так: стержень помещается в зазор, пруток упирается концом в ролик, далее гибочный палец гнет арматуру при вращении диска.

Можно ли изготовить станок самостоятельно?

Безусловно, да. Для этого не нужно каких-то определенных навыков и умений.

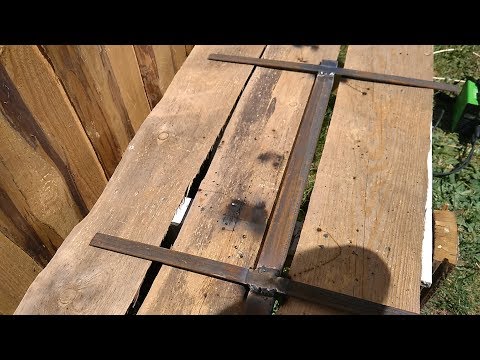

Наиболее примитивный и простой вариант – швеллер с отверстиями. Он позволяет гнуть арматуру до 8 мм без потери ее качественных характеристик. Правда, для этого придется приложить немало физических усилий.

Чтобы сделать станок самостоятельно, следует запастись следующими элементами: металлическим уголком, крепежом, бруском из дерева.

Для сборки агрегата нужно разрезать пополам уголок. Одну его часть прикрепить к бруску. Вторая часть является своеобразным рычагом, так как крепится на бруске и является подвижной. Также можно такую конструкцию выполнить и на профтрубе или швеллере. Данный агрегат подойдет для сгибания арматуры до 14 мм.

Гибочный станок из труб

Из 2-х труб изготавливается конструкция, гнуть в которой возможно стержни с большим сечением. Происходит это следующим образом: один край стержня вставляется в отрезок трубы, а другой крепится на свободный край. После этого один из отрезков фиксируется в тисках. Второй же загибается. Использование такого станка позволяет выполнять большой объем работы, но для этого придется потратить также немало сил и времени.

Заводские механические устройства, безусловно, выигрывают у «самодельных». Они более производительны и надежны, значительно упрощают процесс гибки материала, уменьшают временные затраты. Приводится в действие такой механизм с помощью электропривода. На всех станках присутствует маркировка максимальных габаритов диаметра прутков. Чтобы процесс стал еще более оперативным, можно использовать станок для рубки и гибки металлопроката.

Конечно, приобретение механического станка нецелесообразно для небольших объемов работ, именно поэтому часто застройщики и прибегают к своим «изобретениям».

Как согнуть пруток в домашних условиях

Содержание

1. Использование стальных труб для гибки арматуры
2. Использование сварки для сгибания арматуры
3. Согнуть трубу в домашних условиях
4. Принцип сгибания арматуры
5. Как согнуть арматуру без специального устройства
6. Как сделать приспособление для гибки арматуры
7. Последовательность действий
8. Достоинства
9. Альтернативные способы работы с арматурой

При строительстве дачи или дома своими усилиями многие сталкивается с необходимостью получить гнутые трубы или заготовки из арматуры. Выполнить эту процедуру можно с помощью специального станка, но его приобретение требует значительных трат. Поэтому возникает вопрос о том, как согнуть арматуру в домашних условиях.

Использование стальных труб для гибки арматуры

После расчет количества арматуры и ее покупки возникает необходисоть в проведении работ по ее своими усилиями. Выполнить это можно, воспользовавшись некоторыми подручными средствами. Первый метод предусматривает применение стальных труб, которые предварительно вкапывают в землю или бетонируют. Внутренний диаметр трубы должен быть небольшим.

Арматура опускается в трубу до необходимой длины и наружную часть сгибают в сторону до получения необходимого угла наклона. При сгибании могут понадобиться помощники. Для упрощения процедуры можно дополнительно на прут надеть второй кусок трубы.

При обустройстве фундамента можно применять другой способ. Для этого понадобятся две трубы, диаметр которых должен не на много превышать диаметр прута. Также необходимо обратить внимание на длину труб, нужно будет приложить меньше усилий, если подобрать трубу большей длины.

• Два штыря вкапывают в землю.

• На прут с двух сторон надевают трубы.

• Опирая арматуру на штырь получиться довольно легко ее согнуть, достигнув необходимого радиуса кривизны.

Вместо штырей можно воспользоваться другими подобными приспособлениями, имеющимся под рукой.

Использование сварки для сгибания арматуры

Применение сварки возможно в том, случае, когда нет требований по сохранению толщины. В этом случае арматуру нагревают в месте будущего сгиба. Металл становится пластичным и легко гнется.

Также нагреть прут можно, воспользовавшись паяльной лампой. При этом арматуру необходимо закрепить в тисках, если нет возможности попросить у кого-нибудь помощи. Разогрев прут, его сгибают молотком либо вручную.

Существуют множество других методов разогревания арматуры, но следует помнить, что такой метод гибки не рекомендуется применять для конструкций, предназначенных для высоких нагрузок. Потому лучше посоветоваться со специалистами.

Согнуть трубу в домашних условиях

При выполнении разводки труб отопления может возникнуть необходимость в сгибании трубы. Выполняется эта процедура следующим образом.

• В трубу вставляют такого же диаметра пружину, которая предотвратит от возможного разрыва. После чего приступают к гибке трубы. Извлекают пружины с помощью проволоки.

• Другой способ предусматривает использование песка, которым заполняется труба. После этого ее зажимают тисками и нагревают в месте предполагаемого сгиба. О степени нагревания трубы судят по ее цвету, который должен стать ярко-красным. Убедиться в достижении необходимой температуры можно, поднеся бумагу к трубе. Если она обуглилась, значит, металл готов к гибке. В горячем состоянии не следует гнуть оцинкованные конструкции, так как это может повредить покрытие.

• Гибку труб для отопления частного дома, имеющих толстые стенки, осуществляется с помощью болгарки и сварки. Рассчитав радиус необходимого закругления, выполняют распилы. После гибки трубы, проделанные распилы сваривают.

Гибка пластиковых труб

При гибке пластиковых труб, примемняемых в системах отопления, выполняют следующие этапы.

• Воспользовавшись древесноволокнистой плитой, сделать оправу, которая придаст трубе нужную форму.

• Чтобы при гибке пластика предотвратить возникновение сколов и царапин, оправу заполняют силиконом, подобрав по форме.

• Затем трубу кладут в выполненную оболочку и нагревают.

• По мере нагревания пластик начнет заполнять оправу, что придаст ей нужные форму.

• Через десять минут трубу извлекают и дожидаются охлаждения.

• КОРЗИНА

Арматура в строительстве необходима, в первую очередь, для армирования бетона. Такое соединение позволяет переложить усилия сжимающего и растягивающего характера на арматурные стержни. Это просто необходимо при возведении фундамента, так как бетон имеет слабое сопротивление таким нагрузкам.

Армировать соединениями из прямых прутьев не правильно, это ослабляет конструкцию, что может привести к различным неприятным последствиям, например, к расслоению фундамента. Поэтому сгибание арматуры необходимо как для создания угловых связок изогнутых прутьев так и для создания различных элементов, например, лапки, крюка и пр.
Стеклопластиковые стержни гнуться только на предприятиях по их выпуску. Если пытаться гнуть ее собственными силами, то она просто лопнет. Металлическую арматуру гнут строго механически, нельзя допускать любых острых углов в месте гибки.

До сих пор популярны несколько методов, которые не желательно использовать для гибки стержней. Это:

• Подпил УШМ места сгиба
• Прогрев места сгиба до высокой температуры паяльной лампой и пр.

Эти манипуляции сильно снижают характеристики арматуры, что может привести к их разрушению. И использовать их лучше только тогда, когда результат не отразится на качестве всей конструкции.

Согнутая арматура в бетоне.

Любой тип металлических стрежней гнется только холодной без каких-либо надрезов или других нарушений целостности стержня. При этом каждый вид можно согнуть до определенного угла, после он будет терять в прочности. К примеру, арматуру типа А3 без потери прочности можно согнуть на угол не более 90 градусов. При сгибе на 180 градусов прочность снижается минимум на 10%.

Все оборудование для гибки арматуры можно разделить на несколько категори й

Оборудование с приводом работает по следующей схеме

На стойке закреплен упорный ролик, на вертикальном валу установлен диск , на котором закреплены пальцы (изгибающий и центральный). Между ними укладывают прутья для сгибки. Когда диск начинает вращаться в горизонтальной плоскости, уложенный стержень упирается в ролик и сгибается под воздействием изгибающего пальца. Изгибающий палец двигается с на ружней стороны стержня.

Станки для гибки, в зависимости от стержней, так же разделяют на оборудование :

• Для гибки с тержней от 3 до 20 мм.
• Для гибки стержней от 20 до 40 мм.
• Для гибки стрежней от 40 до 90 мм.
• Для гибки стержней от 3 до 90 мм.

Гидравлические станки обычно используют когда необходимо сделать несколько сложных сгибов углом до 180 градусов. Такое оборудование гнет прутья без каких-либо дефектов, напрягающих метал.

Ручное оборудование для гибки имеет множество видов, может быть даже переносным. Обычно устанавливается на верстак для более удобного использования. Гораздо дешевле других вариантов и совершенно просты в использовании. Инструмент пригоден при небольших объемах работы.

Перед покупкой инструмента обязательно нужно знать объем работ, сроки и диаметр стержней, подлежащих сгибке. К тому же, нужно помнить о том что внешняя часть арматуры более подвержена нагрузки на растяжение а внутренняя – на сжатие.
Если подобрать не правильное оборудование или применять его не по инструкции можно с легкостью испортить как арматуру так и станок. Поэтому, перед использованием следует правильно настроить конструкцию и , при использовании, правильно зажимать в нем арматурный стержень.

Одно из приспособлений для сгиба арматуры

Когда не требуется особая аккуратность и точность, то можно согнуть прутья даже собственными руками . При наличии сильных рук и прут с диаметром 8 мм не проблема.
Две стальные трубы позволят облегчить процесс и улучшить качество сгиба. Чем длиннее трубы , тем больший диаметр прута можно согнуть.

Сам процесс совершенно прост:

• Прут до места сгиба вставляется в первую, фиксирующую трубу.
• Вторая труба будет использоваться как рычаг. она надевается на другой конец арматуры и ведется в нужное направление.
• Арматура согнута.

Для удобства фиксирующую трубу жестко закрепляют в тисках, закапывается в землю и пр.

Так же возможна модификация, когда обе трубы крепко зарываются или вбиваются в землю. Стержень заводится между трубами и сгибается в нужное положение.

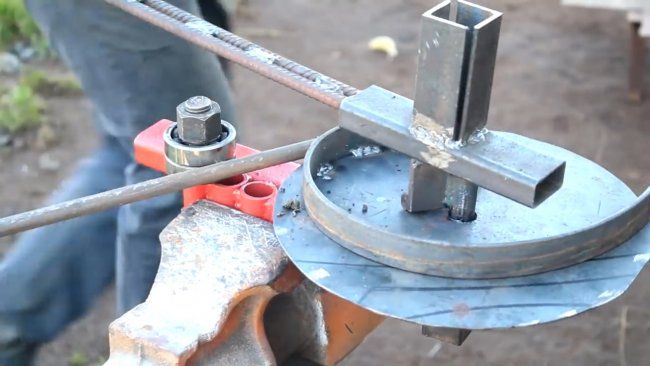

Пример самодельного станка для сгибки арматуры

Если вы начали возводить новый дом, то, для укрепления бетонного фундамента вам понадобится сделать армированный каркас. Арматурный прут выпускается, как любой металлопрокат, исключительно в прямом виде. А ведь для того, чтобы изготовить каркас из арматуры, ее надо определенным образом погнуть. Причем выполнять эту операцию придется непосредственно на месте строительства. Рациональный выход есть лишь один — это сделать станок для гибки арматуры своими руками.

Потраченное время и средства на самодельный станок для гибки арматуры окупиться еще на стадии строительства фундамента вашего дома. Его можно будет также использовать и в дальнейшем. Например, для изготовления закладных деталей, таких, как оконные или дверные перемычки. Но и после этого он не раз сможет вам пригодиться для сборки различных стальных конструкций.

Принцип сгибания арматуры

Сгибание арматурного прута представляет собой процесс контролируемого изменения направления центральной оси. При этом в месте деформации одни слои металла будут растягиваться, а другие — сжиматься.

Одним из основных определяющих факторов при сгибании является величина усилия, прикладываемая к месту деформации. Она напрямую зависит от вида стали и диаметра сечения арматуры. Таким образом, можно сразу определиться, чем лучше и толще арматурный пруток, тем больше сил понадобиться прикладывать для его сгибания.

Эти определения должны послужить нам основой для дальнейших расчетов при изготовлении приспособления для сгибания арматуры своими руками.

Как согнуть арматуру без специального устройства

И все-таки начнем с того, что вам срочно надо согнуть небольшое количество тонкого металлического прутка. Для этого разберем несколько способов, как гнуть арматуру с помощью подручных средств.

Здесь стоит знать , что пытаясь сгибать, особенно легированную арматуру, своими руками нужно осознанно рассчитывать свои действия, в противном случае — это может привести к получению серьезных травм. Легированный металлопрокат при попытке его деформировать будет всячески пытаться отпружинить и способен при этом нанести непоправимый вред вашему здоровью. Так что будьте осторожны и внимательны.

Выделим три наиболее простых способа, как согнуть арматуру с величиной диаметра до 8 мм самостоятельно без применения специальных устройств, а именно:

• С помощью двух отрезков металлической трубы. Так, нам понадобятся трубки диаметром 15 мм с длиной 0,5 и 1 метр, которые одеваем на арматуру. На полуметровый кусок трубы становимся ногами, а метровый, соответственно, начинаем поднимать до необходимого нам угла загиба.

• Если к полутораметровой металлической трубе 32 диаметра или 50 мм стальному уголку приварить при помощи электросварки пятисантиметровый кусок трубы 25-32 мм в диаметре, то получится универсальный гибочный рычаг. Останется только либо встать на арматуру, либо упереть ее обо что-нибудь прочное.
• Не очень длинные кусочки арматуры можно согнуть с помощью больших тисков и кувалды. Только при этом способе не стоит торопиться и надо бить с небольшим усилием, растягивая процесс, в противном случае можно просто сломать арматурный пруток.

Основным недостатком применения таких способов для сгибания арматуры является то, что радиус поворота получается достаточно большой и нередко угол получается несколько кривой и не лежит своими сторонами строго в одной плоскости.

Хотя, при хороших физических данных и небольших диаметрах металлического прутка, эти способы, как правило, на практике являются самыми универсальными арматурогибами в домашних условиях.

Как сделать приспособление для гибки арматуры

Если все-таки объем работ большой и у вас вполне хватает технических знаний, то сделать своими руками ручной гибочный станок для арматуры вполне по силам каждому, поэтому тем более не стоит покупать его на строительном рынке.

Перед тем, как приступить к изготовлению, необходимо выполнить детальные чертежи узлов будущего приспособления. Для этого рекомендуется ознакомиться в интернете с готовыми образцами, выполненными по стандартной схеме или выбрать какую-нибудь другую методику, чем гнуть арматуру.

Простой арматурогиб своими руками проще всего выполнить, основываясь на общем принципе действия такого рода устройств, а именно состоящего из трех основных частей:

• массивного основания,
• поворотного механизма в виде большого рычага,
• прочного упора.

Чтобы изготовить такое приспособление, вполне подойдут подручные материалы и инструменты, имеющиеся в любом нормальном гараже. Итак, приготовим необходимые для этого инструменты, тут нам понадобятся:

• углошлифовальная машина с отрезными кругами и шлифовальным диском,
• электрическая дрель с набором сверл по металлу,
• электросварочный аппарат с электродами,
• стандартный набор ручных слесарных инструментов.

Хоть важным этапом и является подготовка комплектующих деталей и узлов, здесь попытаемся приспособить различные подручные материалы. В крайнем случае, недостающее можно одолжить либо у соседа, либо докупить на строительном рынке.

Последовательность действий

1. Делаем основание. Для этого берем листовой металл толщиной в 3-5 мм размерами 100 на 200 мм, либо можно взять кусок швеллера 10-15 размера длиной 200-300 мм.
   По углам основания просверливаем отверстия для возможности крепления к верстаку или другому массивному предмету. По центру конструкции с помощью электросварки прочно приваривается осевой упор. Это стальной вал высотой в 50 мм и диаметром в 14 мм. Для этой детали можно взять любой подходящий по размерам болт М14, у которого необходимо сточить на наждаке головку, оставив толщину в 3 мм — это даст возможность создать прочное сварное соединение с основанием.
2. Изготавливаем поворотный механизм. Для этого подойдет стальная полоса толщиной в 5 мм, шириной в 50 мм и длиной как минимум в один метр. За неимением полосы необходимой длины можно взять меньшую, но наварить длину рычага за счет стальной трубы 32-50 мм в диаметре. К одному краю полосы привариваем электросваркой отрезок металлической трубы длиной в 50 мм и 15 мм в диаметре, который будет одеваться как валик на осевой упор. Отступаем 50 мм от валика по продольной оси и привариваем поворотный упор, для которого подойдет стальной болт М10 также со сточенной заранее головкой. На поворотный упор также можно изготовить и надеть кольцо, которое будет служить вальцом, что позволит улучшить работу приспособления. Как вариант, можно изготовить рычаг из 50 мм стального уголка, для этого необходимо у места крепления за осевой упор срезать 50 мм вертикально полки, оставшаяся часть полки будет служить поворотным упором.
3. Привариваем к основанию электросваркой неподвижный упор, для которого подойдет отрез 50 мм уголка в 50-100 мм длиной. Место его крепления должно находиться в 100-200 мм от осевого упора со смещением от центральной оси основания не более 20 мм, что как бы определяется толщиной арматуры.
4. Производим сборку готовой конструкции. Прочно прикрепляем основания нашего готового приспособления к слесарному верстаку или другому подобному массивному предмету окружающей обстановки. Одеваем на осевой упор валик поворотного механизма с рычагом.
5. Производим обкатку готового станка для гибки арматуры и проверяем его работу на холостом ходу, используя для этого мягкий металл. Если все работает, то приступаем к изготовлению нужных нам деталей из арматуры.

Если станок для гибки арматуры имеет свой стационарный каркас, то стоит посоветовать выполнить пару дополнительных его улучшений, а именно:

• нанести линейную разметку в обе стороны от осевого упора, что позволит отмерять длину сгибаемой части прутка без применения рулетки;
• нанести вокруг осевого упора радиальную разметку основных углов в 30, 45 и 60 градусов, что также намного сделает удобней работу на таком станке.

Достоинства

Приспособления для гибки арматуры своими руками имеет ряд преимуществ перед стационарными станками заводского изготовления такие, как:

• простая конструкция,
• недорогая в изготовлении,
• хорошая надежность.
• мобильность,
• не нужен источник электроэнергии.

Если это устройство покажется сложным в реализации, можете перенять опыт фирмы «КаркасЭлитСтрой», которые предоставили эти чертежи станка для гибки арматуры:

Альтернативные способы работы с арматурой

Если вы все-таки собираетесь профессионально изготавливать различные металлоконструкции самостоятельно, то тут стоит посоветовать приобрести недорогой станок заводского изготовления, который будет иметь массу полезных приспособлений в своей конструкции. Обычно такие станки работают на электроприводе и имеют:

• движущаяся часть,
• несколько валов,
• двусторонние упоры.

Посмотреть, как работает такой заводской станок для сгибания стальной арматуры, вы можете на данном видео.

А вот для того, чтобы полностью понимать физику происходящих процессов и не допускать брака в своей работе с различным металлическим профилем, вам пригодится следующая таблица:
