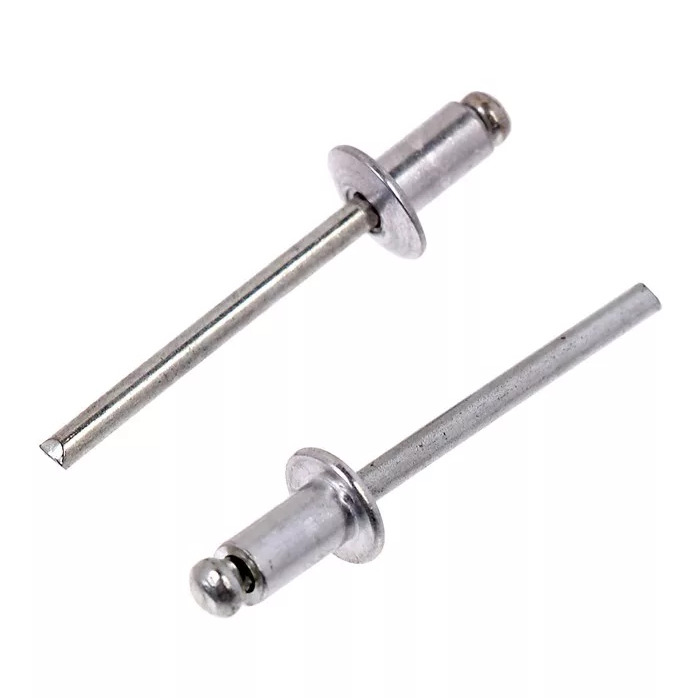

Заклепка вытяжная (комбинированная), DIN 7337A, ISO 15983

Крепеж

Остались вопросы?
Свяжитесь с нами!

Главная » Крепеж » Заклепки » Заклепка вытяжная (комбинированная)

DIN 7337A, ISO 15983

Материал: нержавеющая сталь: А2A2, А4A4; алюминийсталь; стальсталь

Диаметр: 2.4 мм, 3 мм, 3.2 мм, 4 мм, 4.8 мм, 5 мм, 6 мм, 6.4 мм

*Продажа оптом и в розницу.

Цена по запросу

Размер:	2.433.244.8566.4
Длинна:	468

Заклепка вытяжная. Характеристики.

Заклепка вытяжная представляет собой универсальных крепежный элемент, который широко применяют в строительной сфере для обеспечения надежного крепления, фиксации различных деталей, отделочных стройматериалов, при монтаже скосов, сливов. Чаще всего вытяжные метизы используют при монтаже вентилируемых фасадов или для создания герметичного, надежного соединения, которое будет иметь устойчивость к вибрациям или другим неблагоприятным внешним воздействиям.

Помимо этого, данный вид креплений востребован в приборостроении, пищевой отрасли, машиностроении, создании систем безопасности, при производстве бытовой техники и в других промышленных отраслях. Широкий спектр применения данной разновидности крепежей обусловлен высокой степенью соединения материалов, простотой установки. Заклепка вытяжная обеспечивает неразъемное, герметически прочное соединение листовых материалов различной толщины и конфигурации.

Процесс установки метизов в соединяемые материалы включает стадии сверления и заклепывание. В скрепляемых материалах необходимо проделать два отверстия с диаметром от 0.1 до 0.2 мм. Отверстия соединяются между собой, после чего в них помещается метиз. После размещения заклепки в проделанном отверстии, специальным инструментом из заклепки изымается тело (сердцевина), после чего сминается гильза метиза. То есть в зоне отрыва происходит деформация стержня и таким образом получается прочное скрепление.

О правильном монтаже крепежа можно узнать по отсутствию прокручивания и максимально прочному пролеганию бортиков к скрепляемым поверхностям. Купить вытяжные заклепки высокого качества, которые представлены в широком ассортименте можно на нашем сайте.

Классификация вытяжных метизов

Заклепка вытяжная состоит из цилиндрической формы стержня (пуансона, сердечника) и тела. Стержень имеет зону деформации, головку, наконечник, ножку. Корпус метиза крепежного элемента состоит из бортиков, торца, тела, внутреннего отверстия для стержня. Купить вытяжные заклепки в спб из латуни, оцинкованной, нержавеющей, углеродной стали, алюминия, никелированной меди, поламида можно на нашем сайте. Корпус вытяжного крепежа может быть также выполнен одновременно из нескольких материалов.

Такая разновидность данного класса метизов называется заклепка вытяжная комбинированная. Комбинированные вытяжные заклепки являются самым востребованным и распространенным видом крепежных элементов, которые можно использовать для создания прочного соединения в любых строительно-ремонтных конструкциях. Этот вид крепежных элементов обеспечивает герметическое соединение в коррозионных и агрессивных средах.

В продаже также имеются цветные заклепки, которые изготовлены по стандарту RAL. Цена заклепки вытяжной зависит от материалов, которые применялись для изготовления крепежных метизов, размера. К более дорогостоящим вариантам относят заклепки вытяжные, изготовленные из нержавеющей прочной стали.

Классификация заклепок вытяжных

Вытяжные заклепки классифицируют на:

Закрытые.

Рифленые, усиленные, уплотненные.

Водо- и воздухонепроницаемые.

Стандартные.

Комбинированные.

Лепестковые.

Стоит отметить, что, выбирая вытяжные метизы нужно учитывать свойства материалов соединяемых изделий, пластов, конструкций, деталей, а также брать во внимание условия эксплуатации. Особенность вытяжных метизов заключается в том, что их можно использовать для соединения материалов даже если есть доступ только с одной стороны. Купить вытяжные заклепки в СПб высокого качества можно по доступной стоимости на нашем интернет портале. Весь товар перед поступлением в продажу проходит строгий контроль качества и имеет все необходимые сертификаты, подтверждающие высокое качество нашей продукции.

Похожая продукция

Заклепка вытяжная комбинированная алюминий — сталь

в магазин

Стандарты	DIN	ГОСТ	ТУ
Назначение	применяется для неразъемного соединения тонких металлических листов, крепления фасадных пластин, соединения различных твердых материалов и конструкций
Материалы	тело заклепки изготовлено из алюминия, стержень заклепки изготовлен из оцинкованной стали
Покрытие	без покрытия; гальваническое оцинкование

Конструкция и размеры заклепок (мм)

Диаметр заклепки номинальный	2,4	3,2	4	4,8	6,4
Диаметр заклепки, D	2,30 — 2,48	3,05 -3,28	3,85 — 4,08	4,65 — 4,88	6,25 — 6,48
Диаметр сверла	2,5 — 2,6	3,3 — 3,4	4,1 — 4,2	4,9 — 5,0	6,5 — 6,7
Диаметр шляпки, h	4,3 — 5,0	5,8 — 6,5	7,0 — 8,0	8,5 — 9,5	11,5 — 13,0
Толщина шляпки, t	0,8	1,2	1,5	1,6	2,2

Обозначение	Диаметр заклепки, D	Длина заклепки, L	Толщина скрепляемых слоев, s	Номинальный вес 1000 шт. , кг
2,4 x 6	2,4	6	0,5 — 3	0,62
2,4 x 8	2,4	8	3 — 5	0,65
2,4 x 10	2,4	10	4 — 6	0,66
2,4 x 12	2,4	12	6 — 9	0,67
3,2 х 6	3,2	6	1 — 3	1,22
3,2 х 8	3,2	8	3 — 5	1,27
3,2 х 10	3,2	10	5 — 7	1,30
3,2 х 12	3,2	12	7 — 9	1,32
3,2 х 15 (16)	3,2	15	11 — 13	1,68
3,2 х 20 (21)	3,2	20	15 — 17	1,72
4 х 6	4	6	0,5 — 2,5	1,40
4 х 8	4	8	2,5 — 4,5	1,47
4 х 10	4	10	4,5 — 6,5	1,63
4 х 12	4	12	6,5 — 8,5	1,65
4 х 14	4	14	8,5 — 10,5	1,75
4 х 16	4	16	10,5 — 12,5	2,13
4 х 18	4	18	12,5 — 14,5	2,16
4 х 20 (21)	4	21	14,5 — 16,5	2,30
4 х 25	4	25	16,5 — 21,5	2,39
4,8 х 8	4,8	8	2 — 4	2,72
4,8 х 10	4,8	10	4 — 6	2,88
4,8 х 12	4,8	12	6 — 8	2,93
4,8 х 14	4,8	14	8 — 10	3,04
4,8 х 16	4,8	16	10 — 12	3,12
4,8 х 18	4,8	18	12 — 14	3,54
4,8 х 20 (21)	4,8	21	14 — 16	3,77
4,8 х 25	4,8	25	16 — 21	3,96
4,8 х 30	4,8	30	21 — 26	4,57
4,8 х 40	4,8	40	30 — 35	5,51
6,4 х 10	6,4	10	2 — 5	5,83
6,4 х 12	6,4	12	3 — 7	5,94
6,4 х 16	6,4	16	7 — 11	6,20
6,4 х 21	6,4	21	13 — 15	7,22
6,4 х 22	6,4	22	14 — 18	7,41

Продукты FSI

ЧАСТЬ №: D-9000-MIL-2
NSN №: 5180-01-470-6539

Техническое обслуживание аэрокосмической и военной техники
Промышленное применение листового металла
Ремонт боевых повреждений (BDR)
Идеально подходит для технического обслуживания на уровне расширенного блока
Набор для полета

4 заклепки в одном наборе
Устанавливает все болты CherryMax до 1/4″ и заглушки до 3/16″
Контианы 78 шт.
Размеры: 19,25″ x 14,75″ x 4,625″
Вес: 28,5 фунтов

Описание:

D-9000-MIL-2 идеально подходит для модификации обслуживания в полевых условиях и приложений BDR. Он включает в себя ручные механические, ручные гидравлические, пневматические гидравлические и беспроводные заклепочники в одном удобном кейсе. Его можно использовать для авиационной мобильности, линейного обслуживания и комплектов для ремонта боевых повреждений. D-9000-Mil-2 устанавливает все CherryMax® до 1/4″ и большинство глухих болтов до 3/16″.

Кроме того, предоставляется широкий выбор насадок для заклепок, позволяющих устанавливать практически все глухие заклепки одинарного действия диаметром до 3/16″, имеющиеся в настоящее время на складе Министерства обороны США, включая CherryMax® (до 1/4″) (M7885/NAS9300), Cherrylock®. «A» / Olympic-lok (NAS1400A), Huck SMLS (NAS1900S), заклепки с ореховой пластиной (Mil-N-25027), заклепки POP® (Mil-R-24243), самоустанавливающиеся заклепки (MS20600) и Huck или Cherry Глухие болты (MS90353/54 S или U). Комплект содержит возможность установки проволочных заклепок Huck Magna-lokH (M7885/10) и Cherry Interlock® диаметром 3/16 и 1/4 дюйма, обычно используемых на военных и коммерческих транспортных средствах, включая HMMWV, грузовики, прицепы, укрытия, грузовые контейнеры, радиолокационные купола и наземное вспомогательное оборудование.

В комплект D-9000-MIL-2 входят натяжные шпильки и забивные наковальни, используемые вместе с ручным гидравлическим комбинированным заклепочником-гайкорезом D-700, которые позволяют устанавливать заглушки (NAS1329/30, / MS 27130/31). ) в размерах от 6-32 до 3/8-16. Заклепочник обеспечивает тяговое усилие более 4000 фунтов, а благодаря уникальной двухступенчатой системе клапанов усилие запястья уменьшается по мере увеличения нагрузки. По этой причине заклепочник D-700 оснащен функцией регулирования давления под названием Vari-Max, которая позволяет пользователю устанавливать необходимое усилие протяжки для конкретной партии устанавливаемых глухих гаек, тем самым сводя к минимуму вероятность разрыва резьбы из-за чрезмерного усилия натяжения. или неправильная установка из-за неадекватной осадочной нагрузки.
