Заклепка вытяжная: Заклепки вытяжные

Содержание

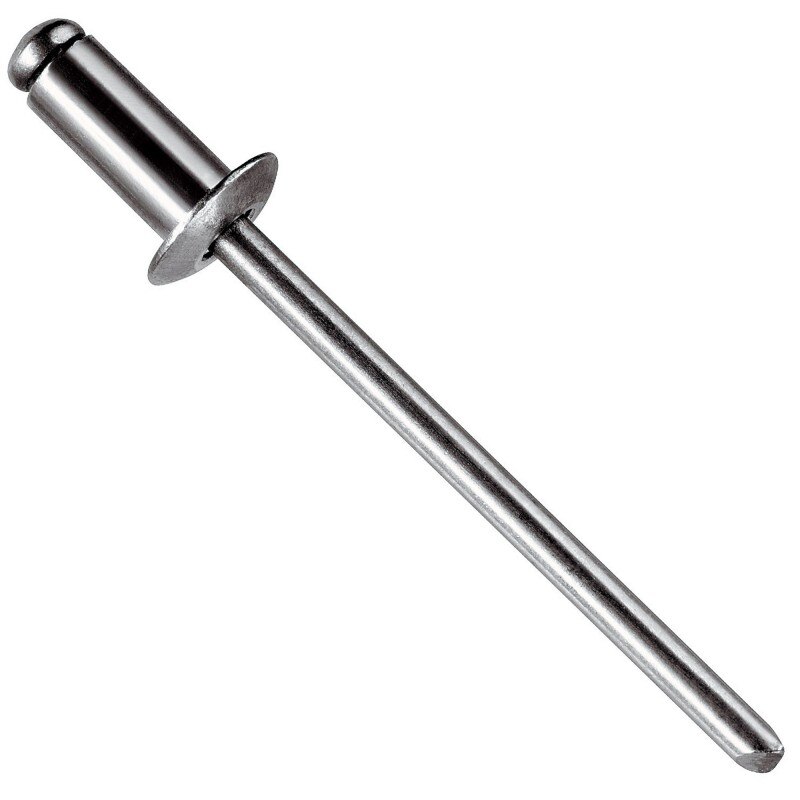

Вытяжная заклепка 4,8х12 нержавеющая сталь

Артикул: 104005538

Характеристики

Основные размеры

Диаметр заклепки (d): 4.8 мм

Длина заклепки (l): 12 мм

Диаметр головки (h): 9.5 мм

Высота головки (k): 1.1 мм

Параметры установки

Тип отверстия: сквозной

Диаметр отверстия (d_n): 5 мм

Минимальная толщина пакета (g_min): 6 мм

Максимальная толщина пакета (g_max): 8 мм

Эксплуатационные характеристики

Нагрузка на вырыв: 6 кН

Нагрузка на срез: 4. 5 кН

Общая информация

Тип корпуса: открытый

Форма головки: стандартная (выпускная)

Материал корпуса заклепки: нержавеющая сталь А2

Материал сердечника заклепки: нержавеющая сталь А2

Производитель: Германия (без бренда)

Стандарт: DIN 7337 Type A, ISO 15983

Применение: металл

Другие размеры:

2,4х6 А2/А2
2,4х8 А2/А2
2,4х12 А2/А2
3х6 А2/А2
3х8 А2/А2
3х10 А2/А2
3х12 А2/А2
3х14 А2/А2
3х16 А2/А2
3,2х6 А2/А2
3,2х8 А2/А2
3,2х10 А2/А2
3,2х12 А2/А2
3,2х14 А2/А2
3,2х16 А2/А2
3,2х18 А2/А2
4х6 А2/А2
4х8 А2/А2
4х10 А2/А2
4х12 А2/А2
4х14 А2/А2
4х16 А2/А2
4х18 А2/А2
4х20 А2/А2
4х25 А2/А2
4,8х6 А2/А2
4,8х8 А2/А2
4,8х10 А2/А2
4,8х14 А2/А2
4,8х16 А2/А2
4,8х18 А2/А2
4,8х20 А2/А2
4,8х22 А2/А2
4,8х24 А2/А2
4,8х25 А2/А2
4,8х30 А2/А2
4,8х35 А2/А2
5х8 А2/А2
5х10 А2/А2
5х12 А2/А2
5х14 А2/А2
5х16 А2/А2
5х18 А2/А2
5х21 А2/А2
5х25 А2/А2
5х30 А2/А2
6,4х8 А2/А2
6,4х10 А2/А2
6,4х12 А2/А2
6,4х14 А2/А2
6,4х16 А2/А2
6,4х18 А2/А2
6,4х25 А2/А2
6,4х30 А2/А2

5,92 за штуку (250 штук в упаковке)

x 250 шт
= 1 480,00

Наличие на складе в Санкт-Петербурге

послезавтра, 25. 11.2022: более 27 упаковок

5,86 за штуку (500 штук в упаковке)

x 500 шт
= 2 930,00

Наличие на складе в Санкт-Петербурге

послезавтра, 25.11.2022: более 13 упаковок

Заклепка вытяжная 4,8*25 мм со стандартным бортиком (алюминий/сталь)

Каталог товаров

Вытяжные заклёпки
- Заклепка вытяжная со стандартным бортиком
- Заклепка вытяжная с широким бортиком
- Заклепка вытяжная с экстра широким бортиком
- Заклепка вытяжная с потайным бортиком
- Заклепка вытяжная закрытая со стандартным бортиком
- Заклепка вытяжная закрытая с потайным бортиком
- Заклепка вытяжная закрытая с широким бортиком
Резьбовые заклёпки
- Резьбовая заклепка, цилиндрический бортик с насечкой
- Резьбовая заклепка, цилиндрический бортик, закрытая с насечкой
- Резьбовая заклепка, цилиндрический бортик, полушестигранная
- Резьбовая заклепка, цилиндрический бортик, шестигранная
- Резьбовая заклепка, потайной бортик, с насечкой
- Резьбовая заклепка, потайной бортик, закрытая, с насечкой
- Резьбовая заклепка, уменьшенный бортик, с насечкой
- Резьбовая заклепка, уменьшенный бортик, полушестигранная
- Резьбовая заклепка, уменьшенный бортик, шестигранная
- Резьбовая заклепка, стандартный бортик, полушестигранная, закрытая
- Резьбовая заклепка, уменьшенный бортик, закрытая, с насечкой
- Резьбовая заклепка, уменьшенный бортик, полушестигранная, закрытая
Ручные заклепочники
Электрические заклепочники
Аккумуляторные заклепочники
Пневматические заклепочники
Пневмогидравлические заклепочники
Адаптеры-заклепочники
Круги и диски
Электроинструмент
Буры и сверла
- Буры
- Сверла по металлу
- Сверла двусторонние по металлу
Запрессовочный крепёж

Скидки

Новые товары

В этой категории 30 товаров:

О компании
Информация
- Гарантия и сервис
- Видеообзоры заклепочников
Производители
- Absolut
- Anzi Sinolink
- Cutop
- Emhart Teknologies
- Gesipa
- Greatflex
- NCG
- Rivdom
- Sacto
- Time-proof
Ремонт
Запчасти к заклепочникам
- Запчасти к ручным заклепочникам
- Запчасти к электрозаклепочникам
- Запчасти к аккум. заклепочникам
- Запчасти к пневмозаклепочникам
Доставка
Контакты
Вытяжные заклёпки
- Заклепка вытяжная со стандартным бортиком
- Заклепка вытяжная с широким бортиком
- Заклепка вытяжная с экстра широким бортиком
- Заклепка вытяжная с потайным бортиком
- Заклепка вытяжная закрытая со стандартным бортиком
- Заклепка вытяжная закрытая с потайным бортиком
- Заклепка вытяжная закрытая с широким бортиком
Резьбовые заклёпки
- Резьбовая заклепка, цилиндрический бортик с насечкой
- Резьбовая заклепка, цилиндрический бортик, закрытая с насечкой
- Резьбовая заклепка, цилиндрический бортик, полушестигранная
- Резьбовая заклепка, цилиндрический бортик, шестигранная
- Резьбовая заклепка, потайной бортик, с насечкой
- Резьбовая заклепка, потайной бортик, закрытая, с насечкой
- Резьбовая заклепка, уменьшенный бортик, с насечкой
- Резьбовая заклепка, уменьшенный бортик, полушестигранная
- Резьбовая заклепка, уменьшенный бортик, шестигранная
- Резьбовая заклепка, стандартный бортик, полушестигранная, закрытая
- Резьбовая заклепка, уменьшенный бортик, закрытая, с насечкой
- Резьбовая заклепка, уменьшенный бортик, полушестигранная, закрытая
Ручные заклепочники
Электрические заклепочники
Аккумуляторные заклепочники
Пневматические заклепочники
Пневмогидравлические заклепочники
Адаптеры-заклепочники
Круги и диски
Электроинструмент
Буры и сверла
- Буры
- Сверла по металлу
- Сверла двусторонние по металлу
Запрессовочный крепёж

Товар добавлен для сравнения

Товар удален из сравнения

Продолжить покупки Сравнить товары

В чем разница между заклепкой и вытяжной заклепкой?

1. Что такое вытяжная заклепка?

На самом деле, вытяжная заклепка принадлежит к семейству заклепок и является типом заклепки. Он также известен как Pop Rivet, потому что в 1934 году он был изобретен и назван в честь «хлопающего» звука во время установки.

Самым большим преимуществом этой застежки является то, что ее можно использовать в тех случаях, когда нет доступа к глухой стороне (задней стороне) соединения.

Состоит из двух частей: корпуса заклепки, также называемого «оболочкой» или «шляпой», и стержня заклепки, также называемого «дорном». Эта глухая заклепка устанавливается с помощью заклепочного пистолета (заклепочника), который вытягивает оправку для деформации корпуса, так что выдвижная заклепка зажимает соединение. При достижении расчетного усилия зажима оправка защелкивается и выбрасывается.

2. Что ’ s разница между заклепкой и глухой заклепкой?

Как мы упоминали ранее, вытяжная заклепка представляет собой тип заклепки.

Существует множество различных типов заклепок, наиболее распространенными являются следующие:

Цельная заклепка: Традиционная. Он состоит из твердого стержня с головкой на одной стороне.

Трубчатая заклепка: Трубчатая заклепка, напротив, имеет полый стержень с головкой с одной стороны. 9№ 0010

Самопроникающая заклепка: В отличие от обычных заклепок, самопроникающая заклепка не требует отверстий и может сжимать листы по мере их вдавливания.

3. Какие существуют типы вытяжных заклепок?

Обычно существует два типа вытяжных заклепок: стандартные вытяжные заклепки и конструкционные заклепки. По сравнению со стандартными глухими заклепками, структурные заклепки работают несколько иначе: структурные заклепки имеют встроенный (внутренний) фиксирующий механизм, предназначенный для удержания оправки внутри заклепки после того, как открытая часть стержня защелкнется.

Стандартные глухие заклепки имеют следующие основные типы:

С открытым концом:

Выдвижная заклепка с открытым концом представляет собой трубчатую заклепку с оправкой, проходящей через центр трубчатого стержня. Как наиболее распространенный тип вытяжных заклепок, его также называют «заклепкой». Это недорогой вариант крепежа, доступный в широком диапазоне материалов. Что касается материала, это может быть алюминий, сталь, комбинация стали и алюминия и нержавеющая сталь.

Заклепка с закрытым концом:

Заклепка с закрытым концом аналогична заклепке с открытым концом. Однако заклепка с закрытым концом обеспечивает 100% удержание оправки, что означает, что головка оправки остается внутри заклепки. Эта структура обеспечивает лучший эффект уплотнения, поэтому ее также называют закрытой заклепкой. Глухая заклепка с закрытым концом блокирует прохождение жидкостей и газов, что также может вызвать короткое замыкание.

Универсальная заклепка:

Универсальная заклепка характеризуется расширенным диапазоном захвата материала. Если вы не знаете, какой длины должна быть заклепка, эта заклепка с несколькими захватами может заменить несколько заклепок разного размера. Уникальная конструкция помогает пользователю снизить затраты, а также свести к минимуму ошибки при эксплуатации.

4. Как выбрать глухие заклепки?

Как правильно выбрать заклепку? Стандартов и параметров может быть много. Основными параметрами являются следующие:

Размер отверстия: Поскольку необходимо предварительно просверлить отверстие, необходимо убедиться, что диаметр заклепки соответствует отверстию.

Диапазон захвата: Диапазон захвата зависит от длины заклепки и толщины соединяемых материалов. Большинство заклепок имеют диапазон захвата, обеспечивающий оптимальное соединение.

Форма и размер головки основной заклепки: Головка должна быть достаточно широкой, чтобы не прорваться. Кроме того, форма головы также влияет на хватку и внешний вид.

Как профессиональный производитель крепежа, мы предлагаем вытяжные заклепки с различными типами головок: куполообразная головка обеспечивает хорошее сцепление; потайная головка заставляет заклепку лежать заподлицо с материалом и т. д.

Lituo – производитель заклепок с более чем 20-летним опытом работы, всегда стремившийся поставлять вытяжные заклепки высокого качества.

Для получения дополнительной информации нажмите: https://www.tjlituo.com/product-category/rivets/

Глухие заклепки: посмотрите внимательно — KITPLANES

Войти

Добро пожаловать!Войдите в свою учетную запись

ваше имя пользователя

ваш пароль

Забыли пароль?

Политика конфиденциальности

Зарегистрироваться

Добро пожаловать! Зарегистрируйте аккаунт

ваш адрес электронной почты

ваше имя пользователя

Пароль будет отправлен вам по электронной почте.

Политика конфиденциальности

Восстановление пароля

Восстановить свой пароль

Ваша электронная почта

Поиск

Главная Журнал Shop Talk Слепые отверсти известные как вытянутые заклепки или заклепки «выталкивания» (заклепка POP является торговой маркой). Для экспериментальных самолетов глухие заклепки могут составить конкуренцию традиционным цельным заклепкам. Это связано с тем, что если мы сравним две технологии заклепывания (сплошные заклепки и глухие заклепки), есть одно большое преимущество в том, что для установки заклепки требуется доступ только к одной стороне изделия. Сравните это с традиционным сплошным заклепыванием, которое требует доступа к обеим сторонам, поскольку нам нужно забивать молотком с одной стороны и «расковыривать» с противоположной стороны. Кроме того, для установки сплошных заклепок требуется значительная практика и опыт. Вытяжные заклепки может установить новичок, часто с первой попытки!

Решение об использовании вытяжных заклепок в самолетостроении всегда должно приниматься авиаконструктором. Не следует слепо подставлять вытяжную заклепку в место, где была указана сплошная заклепка (для этого есть специальные заклепки). Но как строители мы должны быть в состоянии понять и определить разнообразие доступных заклепок, поскольку мы, несомненно, потребуем их использования в каком-то родственном проекте (например, в изготовлении индивидуальной приборной панели). Существуют сотни разновидностей и размеров этих заклепок, доступных в промышленности, поэтому мы ограничим наше обсуждение теми, которые наиболее часто используются в конструкции легких самолетов.

Есть четыре важные характеристики вытяжных заклепок, с которыми мы должны быть знакомы: материал корпуса заклепки, диаметр заклепки, длина захвата и тип головки. Один из лучших способов ознакомиться с ними — взять заклепку, входящую в комплект, и попытаться определить эти характеристики. Также обратите внимание на конкретное приложение, в котором используется эта заклепка, чтобы понять, как она была выбрана для этой работы.

Алюминиевые заклепки.

Материал заклепки: Для корпуса заклепки чаще всего используются два материала: алюминий или нержавеющая сталь. (Стержень заклепки или оправка могут быть изготовлены из другого материала, чем сам корпус.) Как вы можете себе представить, важное решение при выборе этих материалов связано с желаемой прочностью крепежного элемента. Если вы считаете, что алюминиевые глухие заклепки не следует использовать в конструкции самолета, имейте в виду, что один из самых популярных комплектных самолетов, продаваемых и летающих сегодня (и в течение последних 40 лет), в основном состоит из тысяч алюминиевых глухих заклепок. ! (Есть в семействе самолетов Zenith Aircraft.)

Таким образом, именно творческое и расчетливое использование этих застежек делает их прочными. Один пример прочности: типичная алюминиевая заклепка диаметром 1/8 дюйма имеет прочность на сдвиг в диапазоне 100–200 фунтов. Заклепка из нержавеющей стали того же размера обычно в два раза прочнее. Прочность на сдвиг измеряет, насколько трудно прорезать тело заклепки. Если прочность на растяжение имеет решающее значение, заклепки из нержавеющей стали имеют более чем в три раза большую прочность, чем глухие заклепки из алюминия того же диаметра 1/8 дюйма. Прочность на растяжение измеряет, насколько трудно разорвать заклепку (например, оторвать головку).

Спонсор освещения авиашоу:

Диаметр заклепки: Как и у любой круглой застежки, у вас есть выбор диаметра заклепки. Глядя на таблицу характеристик заклепок, мы видим, что прочность на сдвиг и растяжение увеличивается с увеличением диаметра. Типичные диаметры, используемые в комплектных самолетах, включают 1/8, 5/32 и 3/16 дюйма. Крошечная заклепка диаметром 3/32 дюйма отлично подходит для быстрой установки небольших пластин с гайками с маленькими ушками.

Заклепки из нержавеющей стали диаметром одна восьмая дюйма (слева) и заклепки из нержавеющей стали диаметром три шестнадцатых дюйма (справа).

Длина захвата заклепки: Это важная, но иногда трудно поддающаяся измерению характеристика. Из-за того, что вытяжная заклепка предназначена для скрепления вашего материала, она имеет минимальный и максимальный диапазон захвата. Сцепление определяется как общая толщина материалов, которые вы пытаетесь удержать вместе. Вы должны выбрать заклепку с диапазоном длины захвата, который соответствует вашей работе.

Вот хитрая часть: вы не можете взять случайную заклепку и обязательно знать длину ее захвата. Конечно, длина захвата этой заклепки будет меньше, чем общая длина заклепки, но насколько? Глядя на таблицы характеристик заклепок, вы можете сравнить общую длину заклепки с длиной захвата и рассчитать разницу. Но если вы продолжите изучать таблицу, вы обнаружите, что размер меняется вместе с изменением диаметра. Хорошей новостью является то, что обычно вы работаете только с небольшим количеством вытяжных заклепок, а затем можете научиться определять длину захвата тех, с которыми вы часто работаете.

Тип головки: Часть заклепки, которая остается видимой сверху, — это головка, и мы используем несколько популярных стилей. Голова купола типична и легко идентифицируема; потайная головка требует углубления в вашем материале, чтобы сидеть идеально заподлицо. Глухие заклепки также могут иметь очень большой купол (например, используемый на мягком материале, препятствующем выдвижению двигателя), чтобы головка не вылезла наружу.

Многое можно узнать из таблиц спецификаций каталога вытяжных заклепок, которые позволяют увидеть, какие диаметры, длины захвата и типы головок доступны. Здесь также указаны пределы прочности на сдвиг и растяжение. Иногда наши популярные поставщики авиационных материалов не показывают эти таблицы. Это может быть связано с тем, что они предоставляют сменные заклепки для популярных наборов, и показаны только размеры заклепок, чтобы упростить выбор.

Крупный промышленный поставщик, такой как McMaster-Carr, имеет очень подробные спецификации всех поставляемых заклепок.
