Если невозможно подвести клепальный инструмент для формирования замыкающей головки (например, у заклепок, входящих во внутренние полости), применяют закладные заклепки, устанавливаемые и замыкаемые с одной стороны. Обычно это трубчатые заклепки, прошиваемые пуансоном. На конце стержня предусматривают перемычку (рис. 37, а) или коническую ступеньку (вид в). При прошивании пуансон раздает металл, образуя замыкающую головку (виды б, г).

Для уменьшения силы прошивания утолщенный конец заклепки надрезают крестообразным разрезом (виды д, е).

По прочности, а также но простоте операции замыкания выгоднее заклепки с оставляемым пуансоном (виды ж—м). После формирования замыкающей головки пуансон запирается в стержне заклепки и служит усиливающим элементом. Пуансон стопорят в заклепке с помощью рифтов (виды ж, з), конических выточек (виды и, к) или канавок (виды л, м), заполняемых при пластическом течении материала.

Для установки заклепок этого типа требуется значительная осевая сила, вследствие чего они применимы только в жестких толстостенных конструкциях.

При соединении тонколистовых конструкций необходимо разгрузить листы от силы клепания. Чаще всего для этого применяют вытяжные формирующие прошивки. Заклепку вместе с предварительно заведенной в нее прошивкой устанавливают в отверстие головкой наружу. Затем, опираясь на головку, вытягивают прошивку, формируя замыкающую головку.

Типичные конструкции легких закладных заклепок приведены на рис. 38.

В конструкции 1 прошивка снабжена грушевидным утолщением диаметром, превышающим диаметр отверстия заклепки. При вытягивании прошивка формирует замыкающую головку (вид 2) и одновременно раздает стержень заклепки, обеспечивая плотное его прилегание к стенкам отверстия. Разновидность конструкции показана на видах 3, 4.

В конструкции 5 прошивке придана шляпка, отделенная от стержня тонкой перемычкой m. При прошивании шляпка самозамыкается в формируемой головке (вид 6). После образования головки сопротивление прошиванию резко возрастает, и прошивка разрывается по тонкому месту. Шляпка остается в головке. В конструкции 7 прошивка, заделанная в стержень заклепки, разрывается по корсетной перемычке n. Шляпка остается в головке (вид 8).

По прочности выгоднее заклепки с оставляемыми прошивками. В конструкции 9 прошивка снабжена грибовидным утолщением, отделенным от стержня тонкой перемычкой r. После формирования замыкающей головки прошивка разрывается по перемычке; утолщенная часть прошивки остается в заклепке (вид 10), фиксируясь самозамыканием грибка в головке. Разновидность конструкции заклепок с оставляемыми прошивками показана на видах 11, 12.

В конструкциях 13, 14 отрывная прошивка фиксируется затеканием материала заклепки на конус s. На видах 15, 16 показана основанная на этом же принципе заклепка для соединения тонких листов.

Установка заклепок, изображенных на видах 1—16, поддается автоматизации. В настоящее время выпускаются высокопроизводительные машины с автоматизированной ориентацией, подачей и установкой заклепок.

В конструкциях 17—20 разгрузка склепываемых деталей от осевой силы достигается применением ввертных пуансонов, конических (виды 17, 18) или цилиндрических (виды 19, 20). Пуансоны стопорятся в заклепках силами трения.

В конструкциях 21—24 замыкающая головка формируется конической или сферической гайкой t. втягиваемой вращением ввертного болта. В конструкциях 25, 26 применена ступенчатая обрывающаяся прошивка, затягиваемая наружной гайкой v и фиксируемая затеканием материала заклепки в коническую выточку.

В конструкции 27 в отверстии заклепки нарезан резьбовой пояс, в который ввертывают болт, опирающийся в головку заклепки. При завертывании болт подтягивает конец стержня заклепки, причем образуется утолщение w, служащее замыкающей головкой (вид 28).

В конструкциях 17—28 заклепка должна быть застопорена от проворота в начальный период затяжки. По производительности эти способы установки уступают предыдущим.

На видах 29—32 представлены прочные заклепки, замыкаемые протягиванием обрывающейся прошивки, фиксируемой завальцовыванием манжет из пластичного металла в кольцевые выточки на стержне прошивки. Такие заклепки применяют, например, в судостроении для присоединения массивных обшивок.

Наиболее производителен и универсален способ клепания взрывными заклепками. В стержень заклепки заделывают заряд (вид 33), взрываемый после установки заклепки (обычно путем наложения электронагреваемой оправки на головку заклепки). При взрыве образуется замыкающая головка тюльпанной формы (вид 34). Канал z служит для раздачи стержня в плоскости стыка склепываемых листов.

Целесообразнее взрывные заклепки с закрытым зарядом (виды 35, 36). Сила взрыва замыкается в теле заклепки: склепываемое соединение разгружено от силы реакции газовой струи; процесс установки заклепок бесшумен.

Взрывные заклепки из алюминиевых сплавов широко применяют в самолетостроении для присоединения обшивок.

По прочности взрывные заклепки уступают другим конструкциям закладных заклепок (например, силовым заклепкам видов 29—32).

Закладные заклепки делают обычно диаметром 4—12 мм; заклепки, показанные на видах 29—32, — до 25 мм.

Заклепки

• Заклепка алюминиевая потай ГОСТ 10300

• Заклёпка вытяжная (комбин. ) DIN 7337 А

• Заклепка-гайка

Уточнить цену и наличие вы можете по телефону +7 (3812) 40-59-80
чтобы получить КП отправьте файл с заявкой

Отправить заявку

Заклёпки – крепёжное изделие, предназначенное для получения неразъёмных соединений различных конструкций, как между собой, так и к несущей поверхности. Важное свойство заклёпочных соединений – стойкость к вибрационным и ударным нагрузкам.

Виды Заклепок

Существует достаточно много различных видов заклёпок:

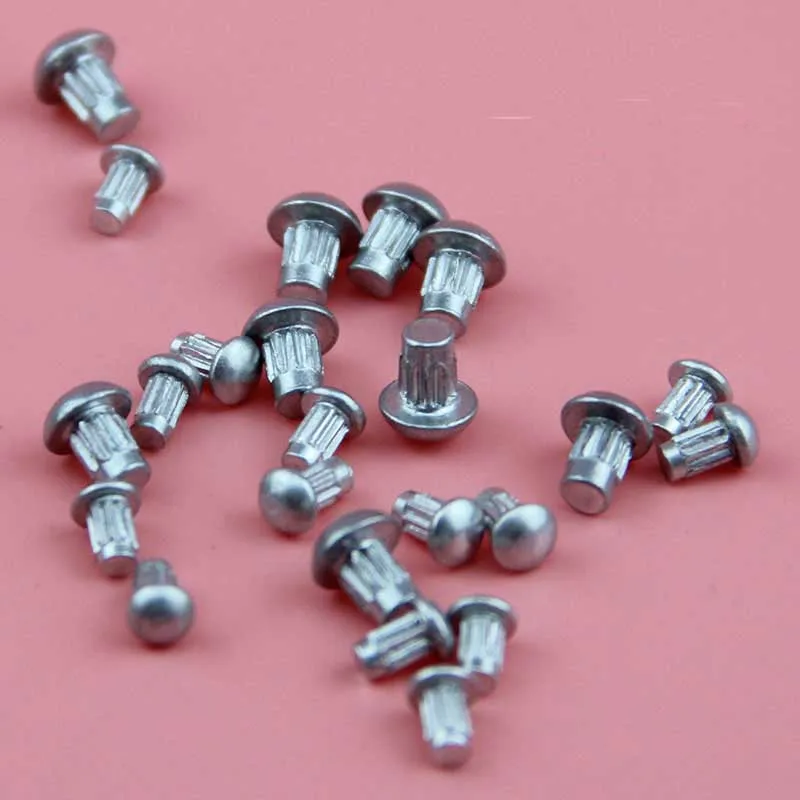

• Заклёпки под молоток (классические)

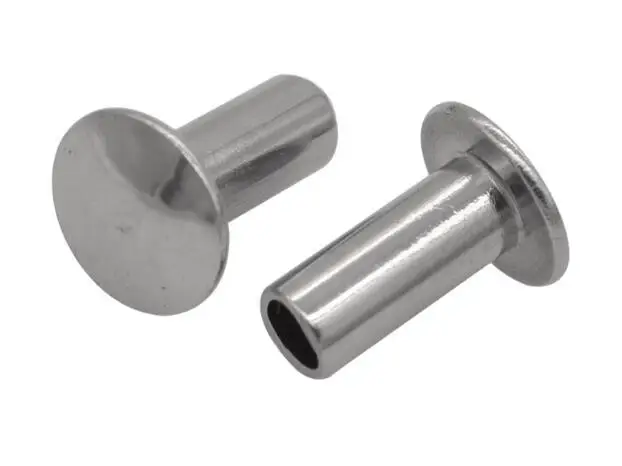

• Трубчатые заклепки
• Полутрубчатые заклепки

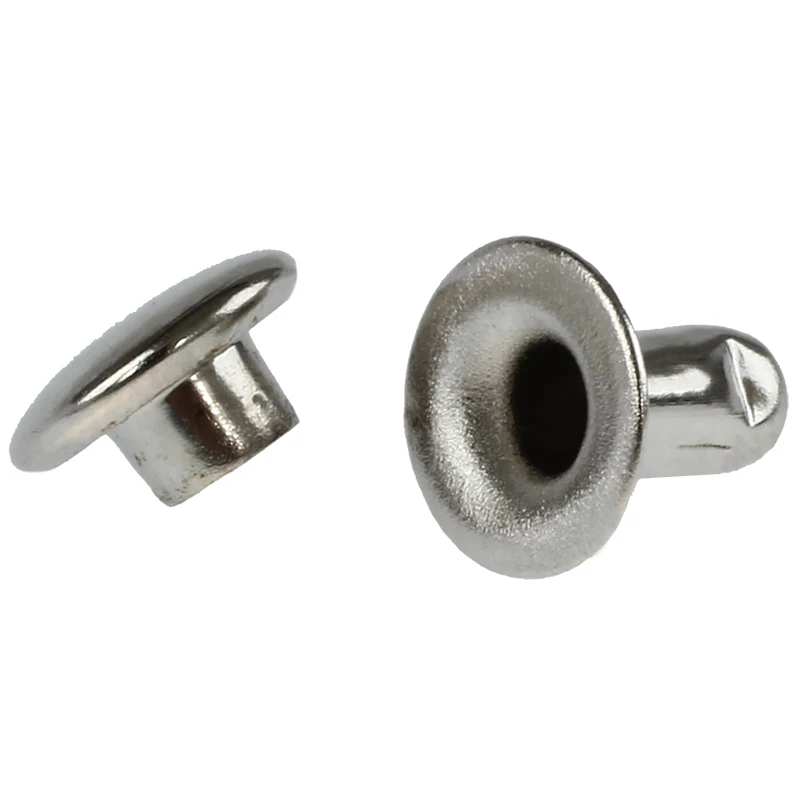

• Пистонные заклёпки
• Закладные заклёпки
• Резьбовые заклёпки
• Вытяжные заклёпки
• Заклёпки горячей клёпки
• Заклёпки горячей и холодной клёпки
• Cтержневые заклёпки

Применение Заклепок

Надо отдать должное заклепкам, области их применения настолько обширны, что на этом стоит немного остановить наше внимание. Конечно же, наиболее часто применяются заклепки в сфере строительства: использование заклепок делает надежным и долговечным крепление систем навесных вентилируемых фасадов, а так же крепление различных листовых материалов к опорным конструкциям. Не стоит забывать о использовании заклепок при крепёже элементов облицовки, выполнение каркасов, секций, боксов и пр.

Не менее значимой областью применения заклепок является машиностроение: без применения заклепок в различных узлах и элементах самолетов, автомобилей, вагонов в этой сфере не обойтись.

К сферам применения заклепок можно так же отнеститовары народного потребелния (вентиляторы, стиральные и посудомоечные машины, холодильные камеры, радиаторы), сферу энергетике и электронике (котлы, кондиционеры, компьютеры, кассовые аппараты, вычислительная техника и т.д.),пищевую промышленность (цистерны, баки, пищевое оборудование) и медецину.

Очевидно, что для каждой области применения, а так же каждому склепываемому элементу соответствуют определённые типы и виды заклепок. Таким образом, для принятия окончательного решения в выборе заклепки необходимо знать особенности материалов и технологий их соединения. Остановимся на этом поподробнее.

Выбор материала заклепки

Одним из наиболее важных факторов, которые стоит учитывать при выборе заклепки, является материал, из которого она изготовлена. Именно от материала зависят прочностные характеристики заклепки, а так же ее устойчивость к коррозии. Давайте рассмотрим подробнее.

Алюминиевые заклепки нашли довольно широкое применение в химической и пищевой промышленности как надежный способ крепежа – эти заклепки устойчивы к воздействию коррозии и всевозможных агрессивных сред. К числу преимуществ можно отнести так же то, что алюминиевые заклепки могут выполнять декоративные функции. Именно поэтому существуют заклепки из анодированного или лакированного алюминия. Латунные заклепки могут иметь заземляющие клеммы, поэтому часто применяются в электронной промышленности и энергетике.  Нержавеющие заклепки имеют очень высокие показатели устойчивости к коррозии. Такие заклепки не боятся воздействия влаги и химических веществ, что позволяет их использовать в агрессивных средах. Поэтому, изготовленные из инертных материалов заклепки, применяются в пищевой промышленности. Существуют так же заклепки из оцинкованной стали, а так же их вариант из оцинкованной стали с желтым хроматированием; заклепки из фосфатированной, слабозажиренной стали (готовые под покраску) или монели, бронзовые заклепки. Заклепки из полиамида, или, как в народе говорят, пластиковые заклепки применяются для крепления мягких, гнущихся металлов и поверхностей. Медные заклепки нашли свое применение при монтаже медной кровли и элементов фасада. Эти заклепки характеризуются долговечностью, пластичность а так же коррозиестойкостью, они не выделяют токсических веществ.

Возможно множество вариантов комбинирования материалов заклепки. Конечно же, любой материал заклепки должен быть правильно подобран в зависимости от материала склепываемых поверхностей. При склепывании алюминиевых поверхностей необходимо использовать алюминиевую заклепку со стержнем из нержавеющей стали. Заклепки из нержавеющей стали чаще всего используются для крепления конструкций из нержавеющей. Монтаж откосов из оцинкованной стали будет требовать применения окрашенной оцинкованной заклепки.

Выбор формы заклепки

При выборе заклепок следует правильно подобрать диаметр и длину. Диаметр влияет на нагрузку, выдерживаемую заклепкой. Длина подбирается соответственно диаметру заклепки, а так же толщине склепываемых листов.

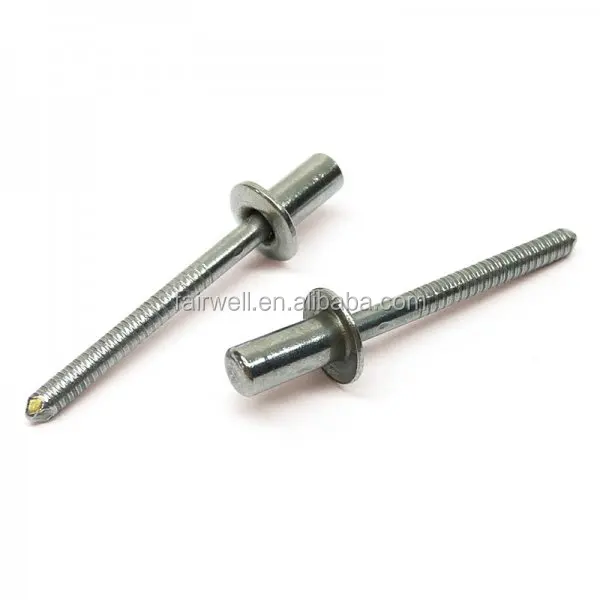

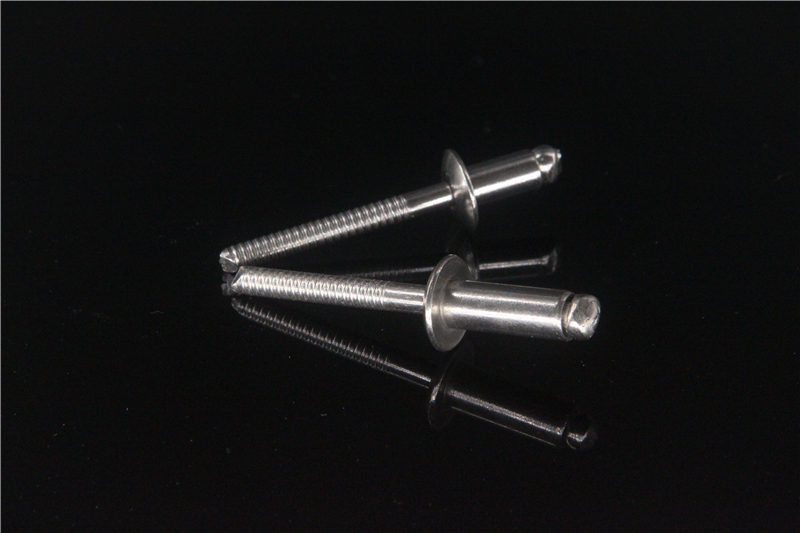

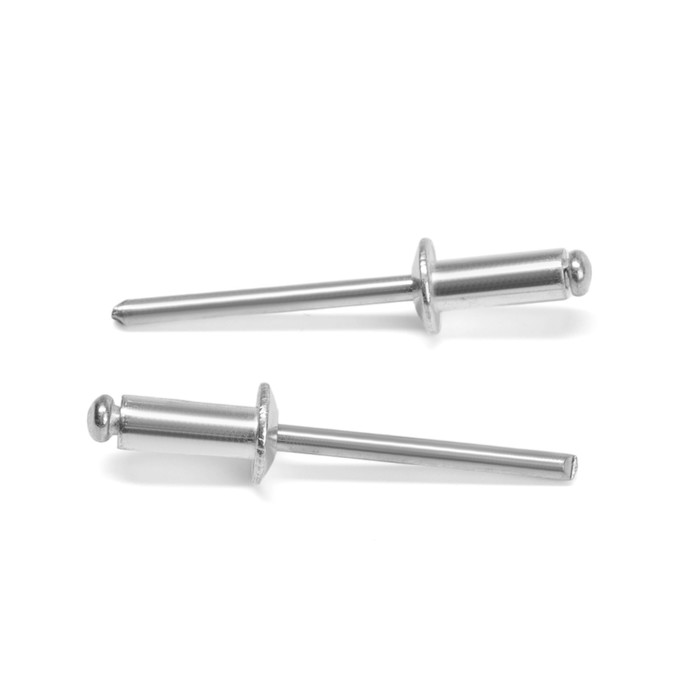

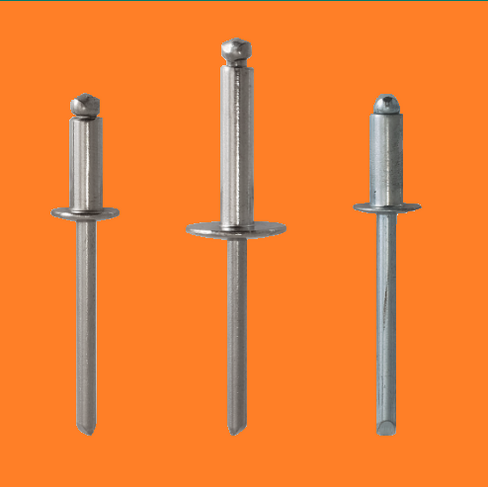

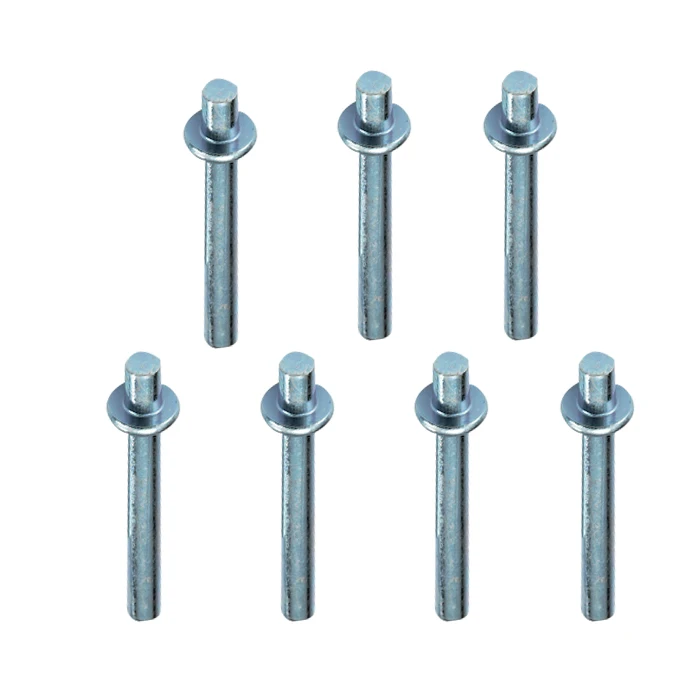

Вытяжные заклепки применяются для крепления строительных материалов, изделий к наружным и внутренним элементам зданий и сооружений различного назначения.

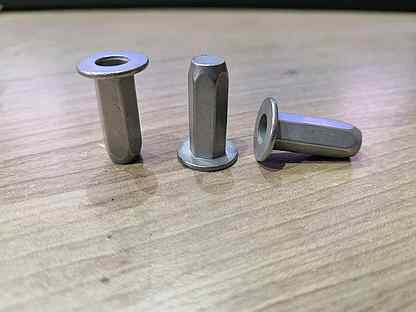

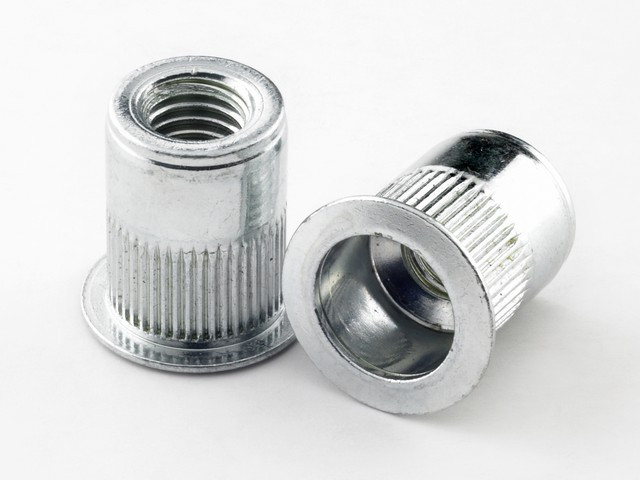

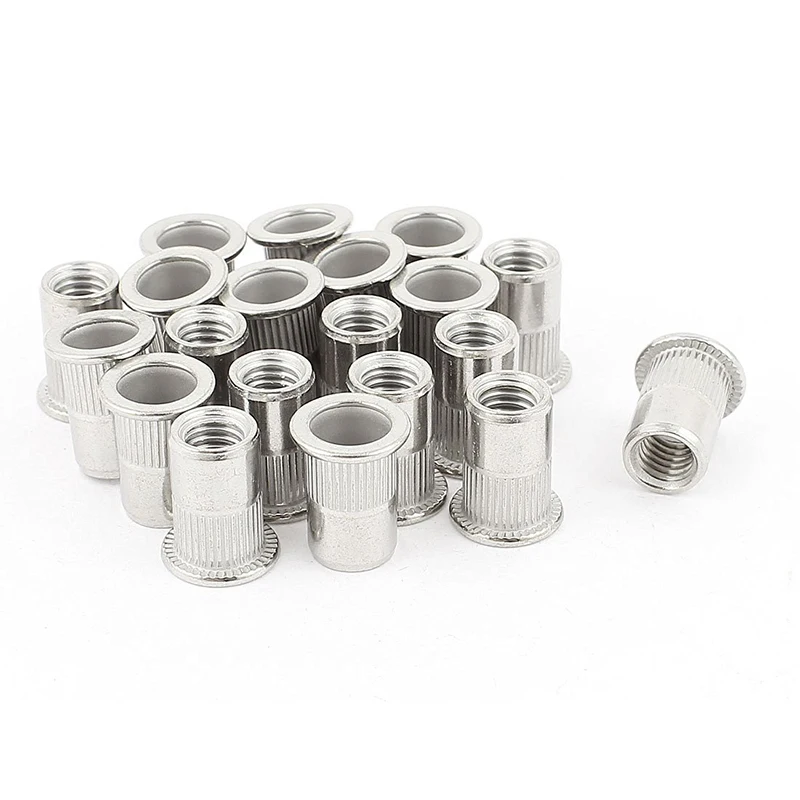

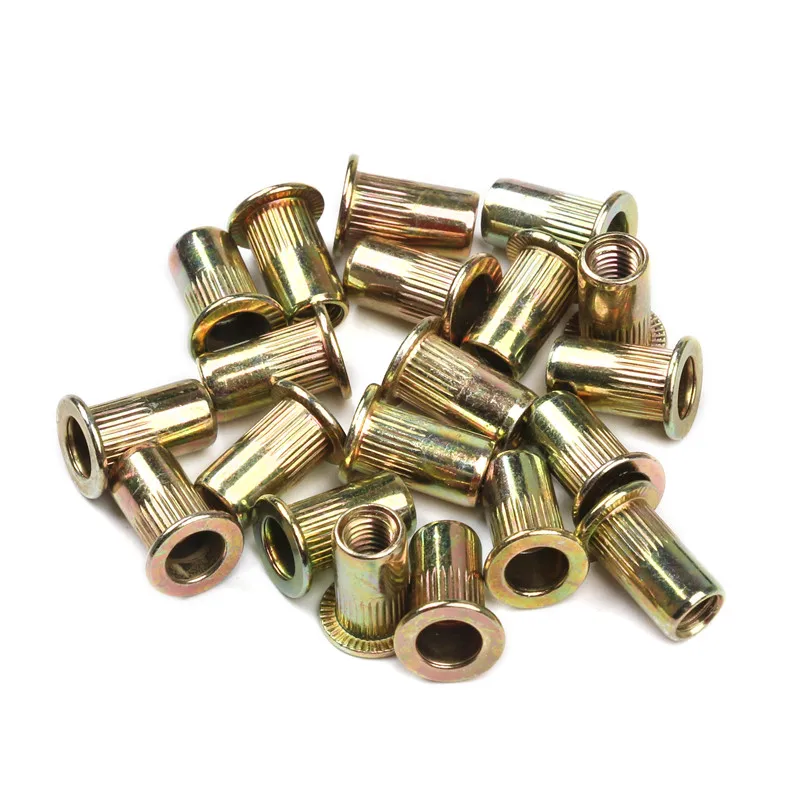

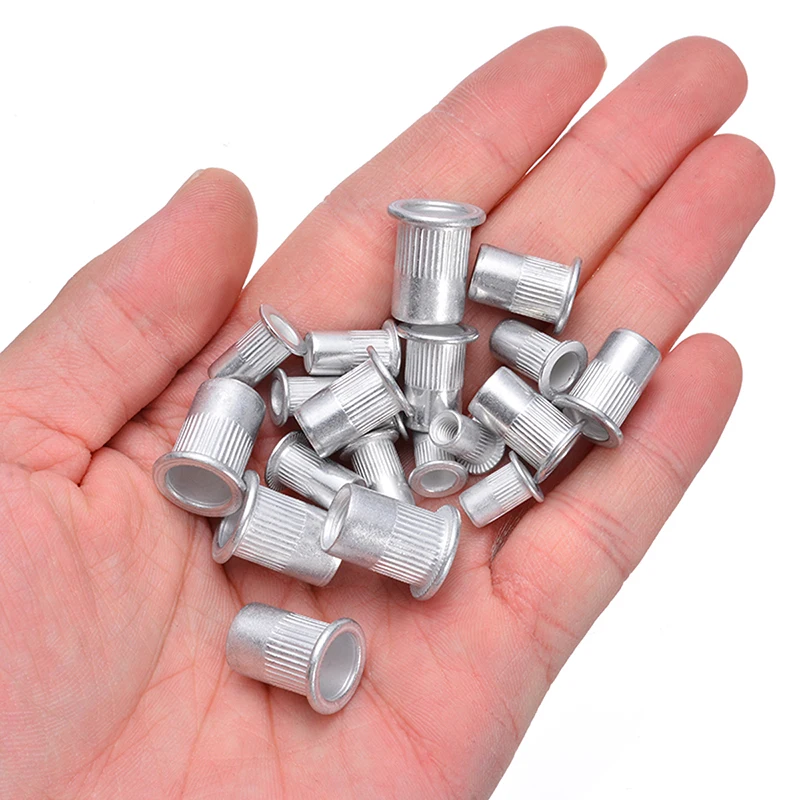

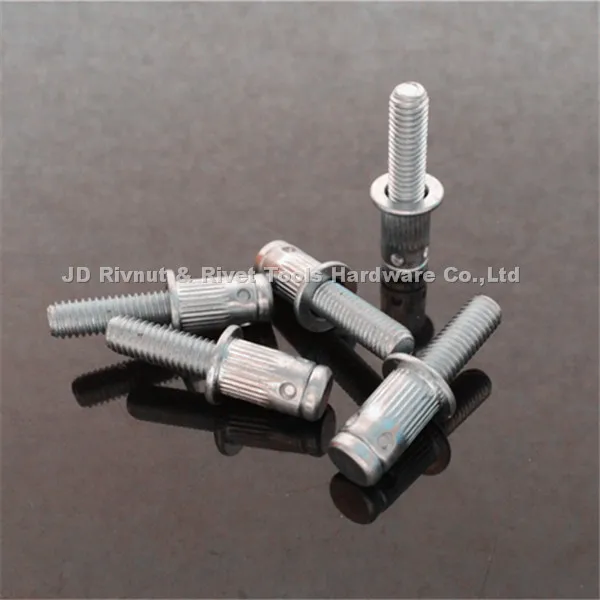

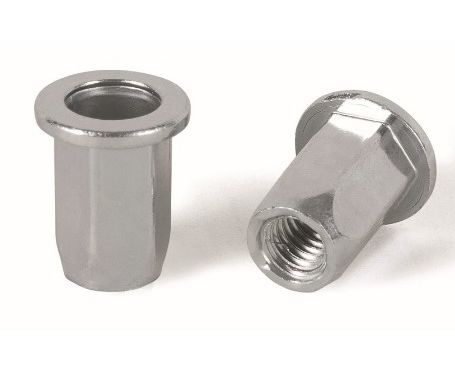

Заклепка-гайка отличается тем, что оставляет часть с резьбовым соединением М3-М12, которая может быть использована для крепежа дополнительных элементов.

Заклепки с увеличенным диаметром бортика, или проще – заклепки с широким буртиком, применяются для более надежного крепления. Например, для крепления алюминиевых композитных панелей и фасадных фиброцементных плит в системах НВФ. Таким образом широкий буртик «захватывает» большую площадь, обеспечивая меньшее давление при нагрузках у этих материалов, которые  значительно менее прочные, чем сама заклепка.

Заклепки с потайной головкой остаются незамеченными при окончании монтажа, поэтому применяются там, где важна эстетическая сторона соединения.

Купить заклепки вы можете позвонив по телефону (3812) 40-40-65 или лично посетив нашу компанию по адресу: г.Омск ул. Семиреченская 128

Резьбовые вставки и закладные элементы для пластмассовых деталей AMTEC и IMTEC

В современной промышленности изделия из пластмасс получили широкое распространение. Тем не менее, при проектировании продукции из термореактивных и термопластичных материалов производители сталкиваются с рядом проблем, главная из которых – соединение деталей между собой или крепление их к металлическим несущим конструкциям.

Резьба, отформованная или нарезанная в теле полимера, не способна выдерживать значительные нагрузки. При контакте с металлическими винтами, болтами, шпильками и саморезами она выкрашивается, а вокруг отверстия быстро образуются усталостные трещины. В некоторых случаях, например, при изготовлении неразъёмных соединений, удаётся найти выход из создавшегося положения, применяя клеящие составы или заклёпки разных типов. Но как быть в ситуациях, когда возникает острая необходимость использовать разъёмные резьбовые соединения?

На помощь разработчикам приходят резьбовые вставки AMTEC и закладные элементы IMTEC. Изделия, разработанные и изготовленные на предприятиях компании BOLHOFF, получают всё более широкое распространение. Проводимые испытания и опыт практического применения раз за разом доказывают их надёжность и эффективность.

Простое и удобное технологическое решение позволяет создавать резьбовые соединения в уже готовых, отформованных деталях из полимеров. Для получения желаемых результатов необходимо установить специальные вставки в заранее подготовленные отверстия. В каталоге представлены комплектующие нескольких типов:

1. QUICKSERT.
2. QUICKSERTHex.
3. QUICKSERT Plus.
4. QUICKSERTExpansion.
5. HITSERT 2.
6. HITSERT 3.
7. EXPANTIONSERT 1.
8. EXPANTIONSERT 2.
9. SPREDSERT 1.
10. SPREDSERT 2.
11. SPREDSERTс уплотнительным фланцем.
12. SONICSERT.

Выбор конкретного варианта зависит от параметров материала, из которого изготовлено изделие, и технологии фиксации вставки.

QUICKSERT

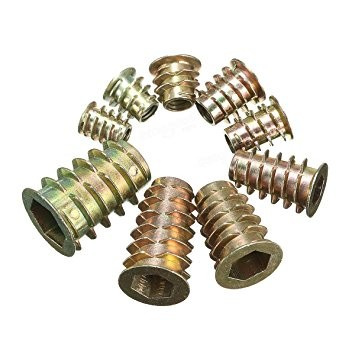

Заворачиваемые с помощью вращающегося шпинделя втулки изготавливаются как с фланцем, так и без него. Они рекомендованы для установки в изделия из хрупких и термопластичных материалов, вроде армированных стекловолокном термопластов, полиуретана или ненасыщенных полиэфирных смол. Особая форма наружной резьбы обеспечивает плотную посадку и равномерное распределение нагрузки.

QUICKSERT Hex и Plus

Сохраняя все достоинства вставок предыдущего типа, эти изделия, для удобства монтажа, получили углубление под внутренний шестигранник, существенно упрощающий процесс монтажа. Наружная резьба – левая. Это позволяет избежать самоотвинчивания крепежа. Из-за особенностей геометрии резьбового профиля, вставки серии Hex рекомендованы для применения с термопластичными и термореактивными полимерами, а изделия серии Plus оптимально работают только в термопластичных материалах.

QUICKSERT Expansion

Особой формы втулки, предназначенные для установки в местах с односторонним доступом, деформируются при монтаже, прижимаясь к стенкам отверстия, проделанного в детали. С помощью таких комплектующих удаётся создавать резьбовые соединения в лёгких металлах, термопластичных и термореактивных пластиках. Перед установкой в отверстия пластмассовых деталей необходимо протестировать полимеры на склонность к образованию трещин от внутренних напряжений.

HITSERT 2

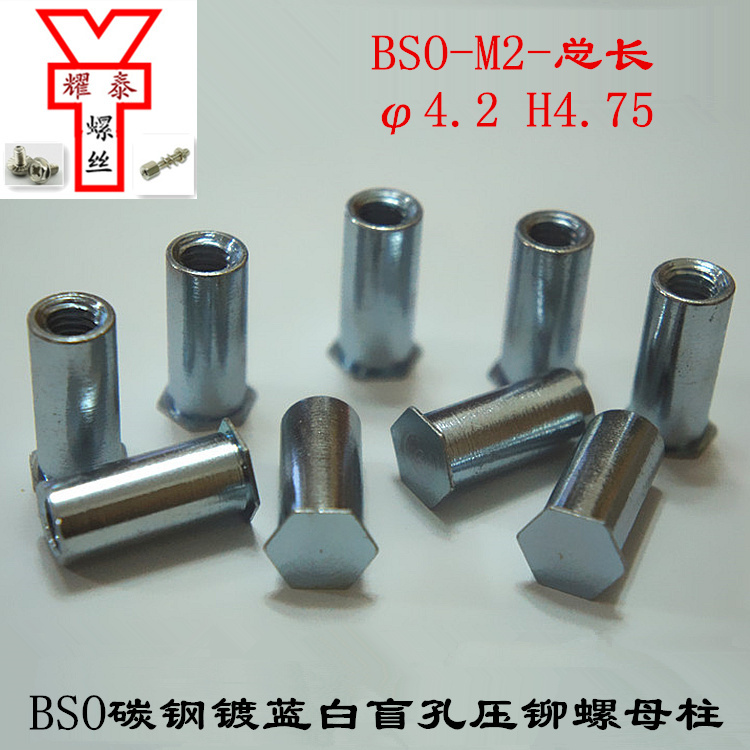

Эти вставки, выпускаемые в виде гаек или шпилек, запрессовываются на горячую. Перед монтажом их необходимо разогревать до температуры точки плавления пластмассы, в которую они устанавливаются. В процессе застывания расплавленный полимер заполняет вырезы, имеющиеся на поверхности втулки, в результате вставка фиксируется плотной посадкой со слабым натяжением, и способна противостоять значительным усилиям вырывания. Оптимальный вариант для работы с термопластами.

HITSERT 3

Универсальный вариант втулки с конусной резьбой (8°) изготавливается с высокой точностью. Деталь самоцентрируется в отверстии и может устанавливаться заворачиванием или холодной запрессовкой. Это упрощает процесс монтажа.

EXPANTIONSERT 1 и 2

Вставка фиксируется в отверстии методом анкерного распирания, что исключает возможность её вытягивания или выкручивания. В зависимости от типа, изделия предназначены для использования с разными по составу материалами. Первый лучше подходит для термореактивных и термопластичных полимеров, а второй – для реактивных смол, эластомеров, полиуретанов, композитов на основе древесины и твёрдых пеноматериалов.

SPREDSERT 1, 2 и 3

Повысить надёжность анкерного распирания позволяет зубчатая накатка на верхнем торце втулки. Фиксация происходит в процесс заворачивания болта в резьбовое отверстие. Геометрия изделия первого типа оптимизирована для работы с термопластичными, а второго – с термореактивными полимерами. Третий вариант, с упорным фланцем, универсальный.

SONICSERT

Используются в комплекте с оборудованием для ультразвуковой сварки, в процессе монтажа расплавляющим пластмассу в месте контакта. Это позволяет получить надёжную фиксацию втулки (посадка со слабым натяжением) в теле деталей, изготовленных из термопластика. Комплектующие выпускаются в форматах болтов или гаек.

В отличие от технологии AMTEC, эта методика подразумевает создание резьбы на этапе формования деталей из полимеров. Способ закладки резьбовых вставок в пресс-формы хорошо зарекомендовал себя при производстве продукции из пластмасс, отливаемых под давлением. Укладка комплектующих производится вручную или с помощью средств автоматизации. В последнем случае необходимо:

1. Подготовить специальную оснастку, состоящую из шпилек с магнитными сердечниками.
2. Намагнитить резьбовые закладки.
3. Установить закладки на шпильках. Намагниченные, они окажутся надёжно зафиксированными.
4. С помощью оснастки поместить закладки внутрь литьевой пресс-формы.
5. Заполнить пресс-форму материалом, подаваемым под высоким давлением.
6. Дождаться полного застывания полимера, после чего извлечь готовую деталь.

Для достижения наилучших результатов специалистами были разработаны вставки IMTEC трёх типов:

1. CO. Изготавливаются из проволоки ромбовидного сечения, скручиваемой в виде спирали. Материал – нержавеющая сталь. Закладки предназначены для глухих отверстий.
2. CF. Производятся методом холодной штамповки. Имеют шестигранное сечение и два буртика, верхний и нижний. Подходят для сквозных отверстий.
3. HR. Выполненные в форме пластины с отверстиями, равномерно распределяют усилия по большой площади, уменьшая местные нагрузки.

Выбор конкретного варианта зависит от конструкции и назначения изготавливаемых деталей.

Различия технологических решений AMTEC и IMTEC

У каждой из категорий продукции, выпускаемой компанией BOLHOFF, есть свои достоинства. Монтируемые в уже готовые изделия, вставки AMTEC:

• Просты в использовании. Для их установки не требуется сложного оборудования.
• Исключают возможность повреждения литьевых пресс-форм при контакте с металлическими деталями.
• Позволяют изготавливать резьбовые соединения в разных по химическому составу и физическим свойствам материалах.

Несколько более сложные в применении закладки IMTEC обеспечивают более надёжную фиксацию вставок в теле деталей, и снижают внутренние напряжения в конструкции, уменьшая риск появления усталостных трещин.

Обе технологии позволяют быстро и с минимальными затратами изготавливать в теле изделий, выполненных из полимеров, надёжную и прочную резьбу, пригодную для многократного использования. Эффективность и качество комплектующих подтверждено патентами и сертификатами.

Правильный выбор

Клиенты компании «Вилмас» получают возможность приобретать вставки AMTEC и закладки IMTEC на максимально выгодных условиях. Наше предприятие:

• Сотрудничает с оптовыми покупателями, реализуя товары по доступным ценам.
• Предоставляет скидки, размер которых напрямую зависит от объёмов закупок.
• Организует доставку заказов к месту назначения.

Мы предлагаем только оригинальную продукцию фирмы BOLHOFF и можем, при необходимости, наладить постоянное снабжение предприятий различного масштаба.

Закладная заклепка

Авторы патента:

Сенчугов Александр Константинович (RU)

F16B5/04 — клепкой (заклепки F16B 19/04)

F16B19/08 — пустотелые заклепки; заклепки из нескольких отдельных частей

B21J15/04 — клепка полыми заклепками с помощью механических средств

Владельцы патента RU 2382914:

Сенчугов Александр Константинович (RU)

Изобретение относится к крепежным элементам. Закладная заклепка включает в себя трубчатый стержень с буртом и конусообразной перемычкой на конце. При этом конусообразная перемычка размещена внутри стержня, а на боковых поверхностях стержня и перемычки, не затрагивая вершину конуса, выполнен крестообразный разрез. В результате повышается прочность заклепочного соединения. 2 ил.

Изобретение относится к крепежным изделиям и служит для соединения конструкций из листового материала, а также рамных и форменных конструкций из сортового и профильного проката, когда невозможно подвести клепальный инструмент для формирования замыкающей головки в замкнутой внутренней полости.

Известны закладные заклепки (П.И. Орлов «Основы конструирования», книга 2, Москва, «Машиностроение», 1988, стр.44, рис.37 (виды Ж-М)), у которых формирование замыкающей головки и упрочнение соединения происходит за счет оставления прошиваемого пуансона в стержне заклепки.

Широко известна закладная заклепка (П.И. Орлов «Основы конструирования», книга 2, Москва, «Машиностроение», 1988, стр. 44, рис.37 (виды Д-Е)), у которой для уменьшения силы прошивания утолщенный конец заклепки надрезают крестообразным разрезом. Упрочняющий элемент отсутствует.

Целью изобретения является создание закладной заклепки, у которой упрочнение происходит за счет перемычки на конце заклепки, сохраняемой и после формирования замыкающей головки.

Для достижения поставленной цели перемычка на конце заклепки, включающей трубчатый стержень и бурт, выполнена в виде конуса внутри стержня с углом, близким к прямому. Для уменьшения силы, идущей на формирование головки и упрочняющего элемента, на боковой поверхности и стержня и перемычки, исключая вершину конуса, выполнен крестообразный разрез.

На фиг.1 изображена закладная заклепка; на фиг.2 — соединение листового материала закладной заклепкой.

Закладная заклепка включает в себя трубчатый стержень 1 (фиг.1), перемычку 2 в виде конуса, расположенного внутри стержня, и бурт 3, определяющий положение закладной заклепки в отверстиях соединяемых листов 4 и 5 (фиг. 2). На боковых поверхностях стержня и конусообразной перемычки выполнен крестообразный разрез, не затрагивающий вершину конуса.

Работает закладная заклепка следующим образом.

Заклепка вставляется в отверстия листов 4 и 5 (фиг.2). Пуансон (не показан) подходит к вершине конусной перемычки 2 (фиг.1) и начинает надавливать на нее. Сила давления распределяется примерно поровну на формирование замыкающей головки и упрочняющего элемента 6 (фиг.2). По мере выравнивания конусной перемычки давление пуансона почти полностью переходит на формирование замыкающей головки. Крестообразный разрез заготовки заклепки значительно уменьшает давление, необходимое на формирование головки, а выровненная перемычка упрочняет заклепку.

Закладная заклепка, включающая в себя трубчатый стержень с буртом и перемычкой на конце, отличающаяся тем, что конусообразная перемычка размещена внутри стержня, а на боковых поверхностях стержня и перемычки, не затрагивая вершину конуса, выполнен крестообразный разрез.

Похожие патенты:

Способ соединения деталей и силовая точка соединения // 2308345

Способ соединения пакета деталей и силовая точка соединения пакета деталей // 2308344

Заклепка с односторонним доступом // 2278306

Изобретение относится к машиностроению, а именно к заклепкам с односторонним доступом. .

Устройство крепления деталей бытового электроприбора // 2208720

Изобретение относится к средствам крепления, в частности для бытовых электроприборов. .

Соединение деталей // 2193120

Изобретение относится к области машиностроения и может быть использовано для соединения металлических деталей. .

Способ и устройство для неподвижного соединения металлических элементов // 2114328

Изобретение относится к металлическим конструкциям, преимущественно к строительным. .

Крепежное устройство // 2059117

Заклепочное соединение // 2047795

Изобретение относится к авиастроению, в частности к заклепочным соединениям, включающим заклепки, состоящие из нескольких деталей. .

Заклепочное соединение // 2035633

Изобретение относится к клепочным соединениям и технологическим процессам их выполнения, применяемым в машиностроении, станкостроении, авиастроении. .

Соединение деталей // 2020306

Изобретение относится к машиностроению и касается соединения деталей, одна из которых имеет глухое отверстие. .

Заклепочное крепежное устройство // 2353831

Заклепочное крепежное устройство // 2347118

Изобретение относится к области машиностроения, в частности к крепежным заклепочным устройствам. .

Способ соединения деталей неразъемным заклепочным швом // 2288380

Изобретение относится к области авиационной и космической техники и может быть использовано в конструкциях летательных и космических аппаратов. .

Полое заклепочное соединение для монтажа контейнеров для перевозки и хранения жидкостей и сыпучих материалов // 2288379

Изобретение относится к полому заклепочному соединению для монтажа контейнеров для перевозки и хранения жидкостей и сыпучих материалов, оснащенных поддонообразным основанием, расположенной на нем внутренней емкостью из пластика с закупориваемой заливной горловиной и опорожняющим патрубком для присоединения заборной арматуры, а также внешним корпусом, выполненным в виде решетчатой корзины или листового корпуса.

Крепежное устройство с односторонним доступом, снабженное с недоступной стороны головкой с участком прижима, опоры и запирания // 2276747

Изобретение относится к крепежным устройствам с односторонним доступом, содержащим стержень и втулку, установка которых осуществляется путем приложения относительного осевого усилия между стержнем и втулкой.

Заклепка для односторонней клепки // 2178533

Изобретение относится к машиностроению, в частности к заклепкам для односторонней клепки. .

Заклепка для односторонней клепки // 2156895

Изобретение относится к машиностроению, в частности к заклепкам для односторонней клепки. .

Заклепка для односторонней клепки // 2134364

Изобретение относится к авиастроению, в частности к заклепкам. .

Способ и устройство для неподвижного соединения металлических элементов // 2114328

Изобретение относится к металлическим конструкциям, преимущественно к строительным. .

Крепежная проушина для непромокаемых чехлов и подобных покрытий // 2101447

Изобретение относится к крепежной проушине для непромокаемых чехлов и подобных покрытий из термопластичного пленочного материала, при этом проушина сконструирована в виде относительно тонкого, плоского и по существу кольцеобразного диска из пластикового материала с отверстием.

Способ соединения пакета деталей и силовая точка соединения пакета деталей // 2308344

Характеристики и размеры заклепок по DIN 662. Головка полупотайная

Заклепки, выполненные по нормам стандарта DIN 662, отличаются наличием полупотайной шляпки. С учетом способа установки у этих крепежных деталей имеются такие специфические названия, как «ударные» либо «забивные», а по применяемому для монтажа инструменту их еще называют заклепками «под молоток». Ближайшим отечественным аналогом данного немецкого нормативного документа является ГОСТ 10301, который был принят в 1980 году. По сравнению с болтовым соединением, использование таких заклепок – более эстетичное решение. Ведь их выступающая часть по размеру небольшая и имеет гладкую поверхность.

Конструкция

Конструктивное исполнение заклепок, соответствующих нормам DIN 622, включает следующие компоненты:

•

  гладкий цилиндрический стержень/ножку;

•

  головку полупотайную. Состоит она из двух частей. Нижняя выполнена в виде усеченного конуса, меньшее основание которого переходит в стержень, а большее – в полусферу. Можно сказать, что форма этих элементов шляпки позаимствована из других стандартов. Конфигурация верхней части такая же как у заклепок DІN 660, а нижней – совпадает с формой головок крепежных деталей DIN 661.

Монтаж полупотайных заклепок требует наличие доступа к двум сторонам создаваемой конструкции.

Технические характеристики

Стандартом DIN 662 установлено одно исполнение полупотайных заклепок.

Параметр, обозначенный буквой «е» – это расстояние от места замера диаметра стержня/ножки до меньшего основания усеченного конуса нижней части шляпки крепежной детали.

Технические характеристики полупотайных заклепок, соответствующих требованиям DІN 662, представлены в таблице. Обозначение этих параметров такое же, как на чертеже исполнения. Единица измерения – миллиметры.

Если сравнивать с ГОСТом 10301-80, то в стандарте DIN 662 номенклатура номинальных диаметров стержня/ножки полупотайной головки заметно меньше. В отечественном нормативном документе этот параметр изменяется в диапазоне 2,0 мм ≤d≤36,0 м

Материал изготовления

Для производства полупотайных заклепок, соответствующих требованиям DІN 662, отечественные металлургические предприятия используют различное сырье. Его основные виды представлены в таблице.

Но этими материалами перечень используемого для производства полупотайных заклепок сырья не ограничивается. Допускается изготавливать эти крепежные детали из металла других видов без привязки к условному гостовскому обозначению. Но при выборе конкретной марки материала необходимо контролировать, чтобы временное сопротивление нагрузке на срез было не меньше, чем указано в ниже размещенной таблице.

Технические требования

Отечественные производители заклепок, соответствующих нормам DIN 662, должны соблюдать технические требования, выдвигаемые действующими нормативными документами к качеству такой продукции. Ниже перечислены лишь основные из них.

•

  Прочность соединения шляпки с ножкой/стержнем заклепки подлежит проверке. При ее проведении деталь должна быть в холодном/нормальном состоянии. Годными к эксплуатации признаются изделия, у которых при изгибе стержня относительно шляпки на угол, составляющий 15 градусов, не фиксировались поперечные надрывы.

•

  Проводятся испытания конца ножки/стержня на степень расклепываемости. В сформированной головке замыкающей не должны иметь место надрывы и растрескивания. Не подвергать такому испытанию допускается полупотайные заклепки, произведенные холодной штамповкой и прошедшие этап термообработки.

•

  Поверхность данных крепежных деталей должна быть максимально чистой, без растрескиваний, надрывов, отслоений металла, вспучиваний, раковин/углублений, отделяющихся оксидов материала изготовления.

Допускается наличие на поверхности:

•

  заусенцев на шляпке, если их размеры составляют менее половины установленного на диаметр шляпки заклепки поля допуска; для изделий с параметром d>16 миллиметров величина заусенцев на сферах полупотайных шляпок не больше 1,0 миллиметра;

•

  закатов и оставленные рабочими приспособлениями следов, не выводящих размеры крепежных деталей за допустимый диапазон значений;

•

  неотделяющегося цветного налета оксидов металла;

•

  дефектов, которые допускают нормы стандартов, устанавливающие требования к качеству проволоки и длинномерным металлическим полуфабрикатам – пруткам, служащим в качестве исходного материала для производства заклепок. В их число входят дефекты, изменившиеся при высадке, вызвавшей деформацию материала. Допустимая глубина этих дефектов – не больше 0,2 мм;

•

  в таблице отображены допустимые предельные отклонения размерных характеристик и поля допусков полупотайных заклепок.

Установка полупотайных заклепок

Установка заклепок со сферической полупотайной шляпкой выполняется с учетом особенностей ее конструкции, состоящей из двух частей – потайной конусообразной и выступающей закладной, имеющей полусферическую форму. Последовательность этапов создания соединения двух листов с помощью данных крепежных деталей выглядит так:

•

  сначала размечается заклепочный шов. При клепке встык отметки наносятся на накладку. Если же скрепление будет проводиться внахлестку, разметку под будущие отверстия нужно наносить только на верхний соединяемый элемент. Технология склепывания предполагает соблюдение расстояния от вертикальной оси крепежной детали до внешней кромки элемента конструкции (обозначение «b») и шага между устанавливаемыми заклепками (параметр «v»). Если заклепочный шов однорядный, b=1,5×d; v=3,0×d, а если двухрядный – b=1,5×d; v=4,0×d, где d – диаметр стержня крепежной детали;

•

  далее высверливаются отверстия под ножки заклепок. С их обеих сторон необходимо сформировать конусообразные углубления и подвергнуть зенковке;

•

  в крайние гнезда формируемого заклепочного шва вставляются заклепки. Их закладные шляпки опирают на поддержку со сферической выемкой;

•

  затем нужно добиться путем осаживания плотного прилегания сопрягаемых элементов в месте клепки;

•

  далее бойком молотка осаживается выступающая часть стержня любой крайней крепежной детали, а потом носиком того же молотка она расплющивается;

•

  следующий этап – придание замыкающей головке полукруглой конфигурации, нанося молотом по ней боковые удары;

•

  затем, используя сферическую обжимку, нужно сформировать окончательный вариант внешнего вида замыкающей головки;

• в завершение все эти действия нужно выполнить со второй крайней заклепкой, после чего по такой же схеме – и со всеми остальными.

Заключение

Подводя итоги, необходимо отметить, что у заклепочных соединений имеется множество достоинств. В первую очередь – это высокая устойчивость к воздействию внешних нагрузок вибрационного характера. Болтовые соединения в таких условиях работы могут раскручиваться. И в этом плане существует еще один момент. Связан он с изготовлением заклепок из материалов, характеризующихся пластичностью. Этот фактор обусловливает проявление значительных остаточных деформаций, предшествующих разрушению самих крепежных деталей. Данное явление следует рассматривать в качестве своего рода сигнала об опасности, что позволит и своевременно предпринять необходимые меры по нивелированию такой угрозы.

Please enable JavaScript to view the comments powered by Disqus.comments powered by Disqus

Заклепки | ООО «Крепеж Метизы»

Ассортимент заклепок, представленный в настоящем разделе, позволяет выполнить монтаж неразъемных соединений конструктивных элементов в условиях, где это необходимо согласно требованиям конструкторской и нормативно-технической документации на проведение работ и где не требуется применения специальных типов деталей.

Заклепка – крепежная деталь в виде гладкого стержня цилиндрической формы с закладной головкой на одном конце, предназначенная для создания неразъемных соединений листовых материалов методом пластической деформации с формированием замыкающей головки на другом конце стержня.

Виды заклепок

·         Заклепки под молоток. Крепеж общемашиностроительного назначения – заклепки класса точности В и С (нормальной и грубой точности), предназначенные для эксплуатации при температурах от -60 до +300 градусов по Цельсию. По форме закладной головки классифицируются на заклепки ГОСТ 10299 с полукруглой головкой, заклепки ГОСТ 300 с потайной головкой и заклепки ГОСТ 301 с полупотайной головкой.

·         Заклепки вытяжные DIN 7337 («слепые», тяговые заклепки). Крепеж предназначен для быстрого соединения листов методом одностороннего монтажа.

Материал

·         Углеродистые и легированные стали (Ст2, Ст3, 10, 15, 09Г2), их отечественные и зарубежные аналоги.

·         Нержавеющие стали марок 12Х18Н9Т, А2 (AISI 304) и А4 (AISI 316) и их аналоги.

·         Цветные металлы (медь, алюминий) и их сплавы (латунь).

Покрытие

Крепежные изделия изготавливаются с защитными покрытиями и без покрытия. Виды покрытий выбирают согласно ГОСТ 1759.0. Толщину покрытий и требования к его внешнему виду – по ГОСТ 9.303 и ГОСТ 9.301.

Рабочие характеристики

·         Нагрузки на растяжение, разрыв и срез.

·         Усилие установки.

·         Сжимающее усилие.

·         Стягивающая способность.

Выбор заклепок

При выборе крепежа следует учитывать прочность и толщину соединяемых материалов, вид их покрытия и вид монтажа (односторонний или двухсторонний).

Соединяемые материалы, имеющие защитное покрытие, требуют применения крепежных элементов с аналогичными характеристиками покрытия.

Установка

Если доступ к монтажным точкам возможен только с одной стороны, то в этом случае применяют вытяжные заклепки, фиксируя их с помощью специального инструмента (заклепочника).

Заклепки под молоток требуют двустороннего доступа для получения безукоризненного результата работы. Кроме этого, необходимо учесть требования норм и документации к эстетичности и (или) по технике безопасности для защиты персонала, обслуживающего готовый конструкционный узел в процессе его эксплуатации. В этом случае выбирают соответствующий чертежу тип заклепки, с полукруглой, потайной или полупотайной головкой.

Характеристики крепежа и краткое описание способов получения неразъемных соединений определены для каждого вида деталей в соответствующих подразделах каталога.

Еще одним важным фактором при установке заклепок являются характеристики нагрузок, воздействующих на посадочные места крепежных элементов при эксплуатации готового изделия. Детали не следует применять для неразъемных соединений в случае воздействия на них высоких динамических или вибрационных нагрузок, т. к. со временем крепежная деталь может быть деформирована или полностью разрушена. Если точки крепления находятся в скрытых местах, то их прочность необходимо контролировать. Сам процесс крепления заклепок выполняют с их установкой в заранее подготовленные, должным образом размеченные и просверленные, отверстия требуемых размеров с прочным прижатием друг к другу соединяемых материалов. В отверстия с недопустимыми дефектами, трещинами или значительно завышенными диаметрами, заклепки не ставят, а размечают и сверлят другие отверстия на определенных расстояниях от таких посадочных мест.

Заклёпки ГОСТ 10300 — цилиндрический стержень с головкой из пластичного прочного металла.

Используется для формирования прочных  соединений, методом пластической деформации выступающего с тыльной стороны соединяемых деталей хвостика.

Заклепки с установкой под молоток считаются классической модификацией.

Современные заклепки выпускаются в разных вариантах:

• комбинированные;
• полупотайные;
• потайные;
• пустотелые;
• вытяжные.
• резьбовые.

Заклепки изготавливают из нержавейки, меди, стали, алюминия.

В современных условиях для соединения пластин гипсокартона и листового металла стоит купить заклепки вытяжные DIN 7337. Они устанавливаются при помощи заклепника. Для монтажа достаточно иметь доступ к месту сборки с одной стороны.

Заклепками резьбовыми пользуются для формирования резьбы в основе. После монтажа заклепки в резьбу, нарезанную во внутренней полости заклепки, вкручивают болт и таким образом можно обеспечить присоединение необходимой детали.

Компания «Крепеж Метизы» купить заклепки в Санкт-Петербурге. Вы можете подобрать и заказать с доставкой заклепки любого типоразмера по оптовым ценам.

Заклепки — трубчатые 5/16″ | Инструмент GoldStar

ТОЛЬКО 99¢ ДОСТАВКА В США НА ВСЕ НАШИ ТОВАРЫ

Позвоните нам: 1.800.868.4419 / 213.623.8805

Заклепки — трубчатые 5/16″

Смотрите видео о продуктах

Смотрите видео о продуктах

Артикул: РВТТУБ

Вес: 1 фунт

Наша цена:

$9,99

Продано

Выберите Готово:

СереброЗолотоРозовое золотоПушечная бронза

Нужно больше? Сэкономьте больше!:

100 комплектов1000 комплектов (скидка 50%)

Необходимо установить заклепки:

Нет, спасибо. Да, пожалуйста. ДОБАВИТЬ Нажмите и умрите. (+$69,99) Да, пожалуйста. ADD Die Only.. (+$29,99)

Нужна матрица для пробивки отверстий под заклепки:

Нет, спасибо. Да, пожалуйста. Добавьте дырокол на 1 мм (+ $29,99) Да, пожалуйста. Добавьте дырокол на 2 мм (+ $29,99). Да, пожалуйста. Добавьте дырокол на 3 мм (+ 29 долларов США)..99)

Пожалуйста, введите количество хотя бы одного товара

Количество недоступно. Попробуйте выбрать меньшее количество.

ОПИСАНИЕ ПРОДУКТА:

Трубчатые заклепки широко используются в качестве декоративного элемента большинством ремесленников и профессионалов в области искусства для улучшения эстетики любого скучного материала. Он специально разработан с использованием проверенного на качество материала, который выдерживает самые суровые условия эксплуатации. Специальный процесс покрытия заклепок повышает долговечность и помогает сделать металлические замки блестящими и гладкими. Круглые дизайнерские заклепки с минималистичным дизайном и трубчатой ​​конструкцией добавляют отличительный штрих при встраивании. Дизайнерские круглые тканевые заклепки с качественной отделкой можно легко комбинировать и сочетать при работе над любым художественным и ремесленным проектом.

Размер: диаметр 5/16 дюйма или 8 мм, длина стойки 10 мм.

ХАРАКТЕРИСТИКИ:

• ДЕКОРАТИВНАЯ ЗАКЛЕПКА: Трубчатые заклепки специально разработаны для повышения эстетики любой ткани или любого другого материала. Трубчатые заклепки не просто выглядят Элегантный, но добавляет отличительный штрих к общему внешнему виду! Он в основном используется для надежного удержания вещей. самых грубых условиях использования без деформации. Благодаря специальному процессу покрытия заклепкам придается блестящая гладкая обработанная поверхность, которая повышает долговечность и придает им вид законченных металлических замков.

• ЭЛЕГАНТНЫЙ ДИЗАЙН. Минималистичные трубчатые заклепки придают классический вид при встраивании в ткань или любое произведение искусства. Гладкая поверхность сохраняет свой блеск, что добавляет очарования и делает красивее даже тусклую ткань или изделие ручной работы.

• УНИВЕРСАЛЬНОСТЬ: Джинсовые пуговицы с заклепками идеально подходят для использования на тканях, включая холст, джинсовую ткань и кожу. Форма остается неизменной даже при небольшом сильном давлении, которое применяется во время заделки. Он потрясающе смотрится на клатче, сумках, изделиях ручной работы, браслетах, лентах и ​​брюках. Используйте ручной молоток/наковальню для установки заклепки.

• ХАРАКТЕРИСТИКИ ПРОДУКТА: Односторонние круглые заклепки размером 5/16 дюйма доступны в упаковках по 100 и 1000 штук.

• Доступные цвета: серебристый, золотой, бронзовый и бронзовый.

• Материал: Железо

Наш специальный процесс покрытия позволяет сделать металлические замки блестящими и гладкими. Используйте с другим нашим координирующим оборудованием.

Для установки заклепок вас может заинтересовать наш пресс для втулок и набор штампов

Введено неверное значение электронной почты
Пароли не совпадают
Пожалуйста, заполните недостающие поля ниже
Вы ввели неправильный логин (e-mail) или пароль. Пожалуйста, попробуйте еще раз
Ваша учетная запись еще не активирована или отключена.
Логин или пароль не может быть пустым

Электронное письмо для сброса пароля отправлено на указанный адрес

Пароль: *

Войти автоматически в следующий раз

Забыли свой пароль?

Заклепки DIN16903 Латунная шестигранная накатанная резьбовая вставка Закладные гайки Мануфактура Китай Производитель и завод

Письмо для клиента

Дорогие клиенты,

Надеюсь вы
хорошей недели.

Я Трейси из Сучжоу.
промышленный парк Hong Yi стандартный крепеж. Мы являемся производителем крепежа
как винты (нестандартные крепежные детали, установочный винт со шлицевой головкой, установочный винт с головкой под торцевой ключ), гайки и шайбы в Китае более 18 лет
и имеет собственный завод.

Только несколько
компании могут предоставить высококачественные крепежные детали в провинции Цзянсу. Однако наша компания
один из них.

Может быть, вы хотите
спросите, почему наша компания может сделать лучше всего.

Ответ
просто. Выдающиеся таланты индустрии крепежа сосредоточены в
Наша компания

Такие, как лидер
покупки, Mr.xie. Он работал в этой карьере более 30 лет с таким большим
ресурс. Все, что вы хотите, Он может предоставить. Руководитель инженерного отдела,
Мистер Ху тоже превосходен. Он эксперт
в застежки, которые могут поддерживать в каждом элементе. С чем бы вы ни столкнулись, он может решить.
руководитель производства г-н Чанг. У него сильные способности и хорошая координация.
Под его руководством наша фабрика значительно повышает эффективность и сокращает время
срок поставки.

Может быть, вы хотите
спросите, почему эти замечательные люди решили присоединиться к нашей компании.

Потому что
чрезвычайно выдающиеся люди, привлекающие и ведущие их. Этот человек наш
босс, г-н Цзэн.

Мистер Цзэн был
участвует в этой отрасли более 30 лет и создал
концепция поиска истины, прагматизма и принятия на себя ответственности в прямом
с начала работы завода. На протяжении многих лет он настаивал на
развивая компанию в уважаемую компанию по производству крепежных изделий и достигнув больших
полученные результаты.

Он всегда говорил
нам, чтобы люди не забывали о своих первоначальных намерениях. Следовательно, когда
работая в магазинах Ali, мы никогда не будем обманывать объем транзакций через
мошеннические методы, такие как заказы на чистку зубов. Фотографии и качество
продукты также такие же, как и наши настоящие. Его харизма привлекает постоянный поток талантов к нам.
Компания. Многие клиенты выбирают нашу компанию и для него.

Кроме того, наша компания прошла стандарт
Международная система качества ISO9001, и у нас есть полное управление ERP
система и система контроля качества. Наш инженер проверит каждый продукт и
наша команда по продажам поможет вам решить все вопросы по крепежу и доставке
вопросы.

Итак, Хун И
ваш лучший выбор.

Обзоры продуктов

DIN16903 Латунь с шестигранной накаткой
Закладные гайки с резьбовой вставкой

Гайка – это деталь, которая плотно соединяет
механическое оборудование через внутреннюю резьбу. Это необходимый элемент для
все производственное и производственное оборудование.

Основанная в 2010 году компания Suzhou GuBao Screws Co., Ltd.
опытный OEM и ODM производитель крепежных изделий. Наша продуктовая линейка охватывает
различные виды застежек, застежки холодной штамповки, застежки-кнопки и пробойники
заклепки. GUBAO посвящает себя решению сложных проблем крепежа для
клиентов по всему миру.

Обзоры продуктов

Имя	Гайки вставки ДИН16903 с накаткой с накаткой продеты нитку врезанные гайки для прессформ пластмасс
Материал	Нержавеющая сталь 303/304/316/316L, углеродистая сталь, легированная сталь, латунь, бронза, алюминий.
Поверхность	Бронза, цинк, радуга, обычная, никелевая, пассивированная, электрофорез, дакромет, хромированный..
Термическая обработка	Закалка, закалка, снятие стресса и т. д.
Доступные размеры	М3-М12
Стандарт	DIN, образец предоставляется бесплатно, но стоимость доставки оплачивается.
Нестандартный	OEM, образец не является бесплатным.
Упаковка	Коробка 25x25x14/13x10x7,5 см (1000 шт. в коробке)
Доставка	15 (стандарт)/35 (OEM) дней после получения депозита и подтверждения заказа.

О нас

Производственное шоу

Сертификаты

Часто задаваемые вопросы

Q: Вы производственная компания или торговая компания?

A : Мы не только специализируемся на производстве крепежа, но и имеем опыт экспорта с более чем 11-летней историей.

Q:Я хочу знать, принимаете ли вы заказы с небольшим количеством запросов?

А : Да

В: Возможно ли, если мы хотим получить несколько образцов бесплатно перед размещением заказа?

A : Да, если у нас есть необходимые вам товары на складе, но вам может потребоваться оплатить стоимость доставки. Что касается индивидуальных образцов, бесплатные образцы могут быть невозможны.

В: Можете ли вы производить на основе наших образцов или технических чертежей?
А : Да.

Q:Какие варианты оплаты? Безопасен ли перевод денег?

A : L/C,D/A,D/P,T/T,Western Union,Money Gram, все платежи у нас в порядке. Встроенная служба защиты заказов Alibaba.com, которая защищает онлайн-заказы при оплате сделано через Alibaba.com.

Свяжитесь с нами

Теперь у нас есть собственная команда валовых продаж, рабочая сила по стилю и дизайну, техническая бригада, рабочая сила по контролю качества и группа по упаковке. Теперь у нас есть строгие процедуры управления качеством для каждой системы. Кроме того, все наши работники имеют опыт работы в полиграфической промышленности для заклепок DIN16903. Латунная шестигранная накатанная резьбовая вставка. Производство закладных гаек. Вам самые экономичные продукты и тщательное послепродажное обслуживание. Мы твердо верим, что: мы выдающиеся, поскольку мы специализируемся.

Склеивание заклепок идет полным ходом

Самопробивной заклепочный пистолет — один из нескольких инструментов, которые потребуются для ремонта Ford F-150 2015 года.

К настоящему моменту большинство из вас слышали новости о том, что компания Ford внедрила заклепочное соединение с выпуском F-150 2015 года. Это вынудило многие магазины присмотреться к новому оборудованию, такому как самонабивные заклепочные пистолеты (или пистолеты SPR). Стоимость этого пистолета заставляет многих владельцев магазинов качать головами и задаваться вопросом, стоит ли его покупать. Я не могу отвечать за вас или вашу мастерскую, но как технический специалист, который планирует работать с Ford и другими алюминиевыми автомобилями, пистолет SPR является необходимой покупкой.

Нажмите здесь, чтобы узнать больше

Основной поток

Хотя производители автомобилей, такие как Tesla, BMW и Jaguar, сделали заклепочное соединение специализированным процессом, введение F-150 делает пистолет SPR и заклепочное соединение основным видом ремонта.

Производители автомобилей исторически использовали множественную точечную сварку с сопротивлением сжатию (STRSW) во время сборки. Сегодня потребительский спрос подтолкнул автопроизводителей к созданию более жестких и тихих автомобилей. Сварное соединение или STRSW и клеи, используемые вместе, удовлетворяют многим из этих требований.

Успех и использование клеев становится все более распространенным. Недостатком клеев является только то, что они, как правило, имеют низкую прочность на отслаивание, что ухудшает характеристики при столкновении транспортных средств. Для компенсации этого требуется механическое приспособление.

Склеивание заклепками предстает в совершенно новом свете. Поскольку производители транспортных средств обращаются к конструкции гибридных автомобилей для снижения веса новых автомобилей, склеивание заклепками делает некоторые возможности реальностью. Традиционные методы крепления, такие как клепка и сварка, часто не подходят для соединения разнородных материалов.

Хотя склеивание заклепками не является новой технологией, до недавнего времени этот процесс использовался мало. BMW, Jaguar и другие производители автомобилей использовали заклепочное соединение для соединения стальной конструкции с алюминиевой конструкцией. Успех соединения этих двух разнородных металлов открыл путь к новым возможностям.

Заклепки становятся основным механизмом во время аварии, когда клей обычно отслаивается.

Процесс

В процессе соединения заклепками клей является основным механизмом соединения, обеспечивающим характеристики жесткости и шума, вибрации и жесткости. Заклепки становятся основным механизмом во время аварии, когда клей обычно отслаивается.

Чтобы понять динамику того, как это работает, скажем, что только заклепки могут скрепить два металла. Если бы мы склеивали сталь со сталью, движение и усталость вместе с коррозией были бы проблемой. При соединении двух разнородных металлов нам также пришлось бы учитывать гальваническую коррозию металлов.

Недостатки, связанные только с заклепками, включают:

• Заклепки могут постепенно ослабевать при сильной вибрации и вызывать дребезжание панелей
• Заклепки вызывают точечные напряжения, которые могут привести к усталости и трещинам
• Использование заклепок требует больших затрат времени и средств

Заклепки значительно увеличивают вес и обычно требуют более толстого металла, что также увеличивает вес.

Структурные клеи обладают многими преимуществами, позволяющими решить эти проблемы. К ним относятся:

• Лучшее распределение нагрузки и снижение вероятности утомления
• Может как герметизировать соединения, так и склеивать материалы для оптимальной защиты от коррозии
• Защита от контакта с разнородными металлами
• Не ослабляйте постепенно
• Экономичный и быстрый в применении

По сравнению с соединениями, выполненными только заклепками, соединение заклепками дает дополнительные преимущества, такие как:

• Непрерывное герметичное соединение
• Соединения повышенной прочности
• Повышенная жесткость сустава
• Повышенная устойчивость к отслаиванию и ударопрочность, улучшенные характеристики при столкновении

Есть еще один фактор, который необходимо учитывать: тепло, ахиллесова пята многих строительных материалов. Склеивание заклепками обеспечивает процесс холодного соединения, который сводит на нет неблагоприятное тепловое воздействие на материалы, хотя некоторые материалы допускают ограниченное нагревание во время строительства и ремонта. Но процесс склеивания заклепками не вызывает проблем с нагревом.

Наборы для удаления самопроникающих заклепок содержат все содержимое, необходимое для ремонта F-150, в состав которого входит более 2200 SPR.

Не так просто

Хотя все это звучит просто, есть некоторые вещи, о которых необходимо знать ремонтным центрам. Заклепки кажутся легкими, но есть процедуры и дисциплины, которым необходимо следовать.

Необходимо соблюдать инструкции производителей транспортных средств. Хотя процедура ремонта может отличаться от заводской сборки, отклонение от инструкций может стать источником ответственности и привести к проблемам с гарантией или травме уважаемого клиента.

Процедуры приклеивания заклепок зависят от использования клея. Примером может служить подготовка сопрягаемых поверхностей. Курс Adhesive Bonding вместе с ALI01 и FOR06 являются отличными источниками информации.

Завод может использовать заклепки, зажимы, болты, сварные швы и/или вариант резьбового соединения, называемый винтом для сверления потока. Знание заклепок или крепежных деталей, которые будут использоваться для ремонта, имеет решающее значение для правильной сборки всех деталей. Прокладка может не налезть на заклепку с большим выступающим задним концом. Убедитесь, что материал, из которого изготовлена ​​заклепка, соответствует требованиям прочности и совместимости.

Рекомендуется использовать только рекомендуемые крепежные детали. Для некоторых заклепок требуется отверстие через две или более частей для соединения. Заклепки SPR продавливают соединяемые металлы. Свяжитесь с техническими специалистами и ознакомьтесь с инструкциями производителей, чтобы узнать, что требуется для процесса ремонта.

Типы заклепок

Наиболее распространенной заклепкой, используемой для новых автомобилей, особенно алюминиевых, является заклепка SPR. Эта стальная застежка имеет оловянно-цинковое покрытие для предотвращения гальванической коррозии. Заклепка протыкает верхний лист и формируется внутри нижнего листа, но не проникает в него. Для этого требуется использование специального инструмента, требующего доступа с обеих сторон. Преимущество этого инструмента в том, что он также может удалить SPR, хотя для этого также требуется доступ к обеим сторонам. Как только заклепка будет удалена, в обеих частях будет отверстие. Для этого может потребоваться другая заклепка. При использовании SPR отверстия нет.

Другая заклепка представляет собой цельную заклепку, которая проходит через отверстие и прижимается, чтобы войти в отверстие. Наиболее распространена заклепка с буртиком до 100 град. Отверстие должно быть углублено или утоплено к тому же самому для посадки заподлицо. Пресс со встроенным распорным стержнем или пневматические инструменты, такие как пневматический молот и распорный стержень, будут использоваться для изготовления распорки на обратной стороне заклепки. Доступ к обеим сторонам является необходимостью.

Вытяжные заклепки, такие как болиголов и моноболты, используются, когда доступ к задней стороне ограничен. Болиголов — это заклепка, которая соединяет две панели вместе. Отверстие необходимого диаметра и не болтается при установке заклепки. Отверстия большего размера потребуют моноболта, который расширяется радиально, чтобы заполнить отверстие и запечатать панели. Оба требуют отверстия через обе панели.

Это простое объяснение заклепок и их использования. Я призываю всех ремонтников пройти курсы I-CAR, чтобы узнать больше. Вопросы удаления и установки — это отдельная статья. Я хотел дать управляющему или владельцу магазина несколько простых вещей, которые они должны знать, и внушить им, что они должны следить за тем, чтобы все технические специалисты следовали процедурам. Как и со всеми новыми вещами, никогда не думайте, что ваши техники знают, что делать. Следите и проверяйте все ожидания.

Мелкие детали

По мере увеличения количества автомобилей, изготавливаемых из различных материалов, склеивание заклепками станет более распространенным явлением. Знание процедур и того, где можно пройти обучение, важно для успеха в магазине. При работе с алюминием или другими материалами, требующими особых мер предосторожности, неукоснительно соблюдайте эти меры предосторожности. Иногда малейшая деталь может привести к провалу.

Ключи к успешному соединению заклепок

• Знайте, где найти инструкции, будь то от производителя или из другого источника данных OEM
• Следуйте инструкциям
• Используйте прилагаемые крепежные детали (многие входят в комплект поставки)
• Знай свои заклепки
• Подгонка панели имеет решающее значение; как сварные швы, нет места для ошибки
• Иметь подходящие инструменты
• Используйте правильный клей
• Подготовить все сопрягаемые поверхности в соответствии с указаниями производителя
• Время ожидания/лечения

Ода Риветсу – Хэммитт

1 апреля 2021 г.

«Она хочет встретиться со мной на крыше Эмпайр Стейт Билдинг. В День святого Валентина». — Неспящие в Сиэтле

Что общего у Эйфелевой башни, моста Золотые Ворота и Эмпайр Стейт Билдинг? Начнем с того, что эти три культовых сооружения переплетаются с любовными историями бесчисленных пар по всему миру.

Париж в сумерках вызывает романтику на любом языке. Ежегодно у подножия Эйфелевой башни или вокруг нее подается до 10 000 предложений. Мост Золотые Ворота является воротами на Запад, поскольку корабли из каждого порта скользят по его проходу, многие перевозят пассажиров, ищущих новую жизнь — и любовь — в Золотом городе.

Если вы когда-нибудь видели Незабываемое дело или Неспящие в Сиэтле , вы знаете эту культовую сцену. Полная надежд любовница нервно ждет на вершине Эмпайр-стейт-билдинг, пока тот не прибудет. Будь то Том Хэнкс или Кэри Грант, Мег Райан или Дебора Керр, совершенно незнакомый человек или тот, кто покорил ваше сердце, вы знаете, какие причудливые высоты любви можно найти на вершине.

Общим для этих трех культовых сооружений является любовь к заклепкам. По сей день вершина Эмпайр Стейт Билдинг — это место, где многие пары говорят «Да!» их вечной любви, мечте, которая никогда бы не воплотилась в жизнь без дара заклепок. Более 100 000 заклепок встроены в стальной каркас Эмпайр Стейт Билдинг. В то время как фасад в стиле ар-деко является истинным архитектурным стилем Эмпайр-стейт-билдинг, в глубине его конструкции та же любовь к заклепкам, что и у римлян, персов и египтян.

Это любовное письмо — как бы ода — заклепке.

Поищите в любой части современной архитектуры, и вы найдете заклепки. От Эмпайр Стейт Билдинг до Эйфелевой башни, моста Золотые Ворота, океанских лайнеров, небоскребов и повседневных синих джинсов — заклепки продолжают оставлять свой след в истории.

Как может что-то столь простое попасть в руки рабочих и модельеров с Сэвил-Роу с одинаковым благоговением? Так много в нашем мире сегодня возможно благодаря заклепке. Войны выигрывались благодаря заклепкам. Диктаторы потерпели поражение из-за заклепок. Рождались звезды, рождались легенды, формировались горизонты, предотвращались бедствия, обретались удачи и вспыхивала любовь — все потому, что заклепки сыграли свою роль в этой великой игре, которую мы называем жизнью.

Далее следует глубокое погружение во вневременной дизайн и влияние заклепок на все области промышленности, истории и, возможно, ваших собственных воспоминаний. Поднимите бокал, откройте глаза и увидите неизгладимое влияние заклепок, которые и сегодня во многом определяют будущее мира.

Часть 2 | Вечная история заклепки

Знаете ли вы, что заклепка старше всех семи чудес древнего мира? Колизей, Парфенон и Великая Китайская стена моложе первых заклепок.

Почему изобретение, которому 5000 лет, до сих пор пользуется таким высоким спросом? Подумайте обо всех изобретениях древних времен, которые обладают таким же влиянием и выносливостью. Бумага, колесо, дверные замки, карты, бетон, компас — все это изобретения, основанные примерно в то же время, что и заклепка, эксклюзивный клуб, который мы считаем само собой разумеющимся.

Молния, пуговица, защелка, застежка — все это великие изобретения, но ничто не может сравниться с заклепкой. Заклепка начинается в виде цилиндра, обычно металлического, с грибовидной головкой и длинным коническим стержнем или «хвостом». Заклепка вставляется в отверстие путем сверления, пробивки отверстий или просто вставляется на место. Для многих машин это первая в длинной череде ступеней, но не заклепка.

Затем хвост сжимают или «вдавливают» на место с помощью молотка, дрели или простого штамповочного пресса. Это создает форму гантели. Вот и все, что нужно для изготовления заклепки: вставьте хвост, сожмите хвост, чтобы сделать вторую головку, и ваша работа сделана.

Если бы на этом мы закончили эту историю, мы бы сильно преуменьшили историю происхождения заклепки. Чтобы по-настоящему оценить влияние заклепки на наш мир, нам нужно перемотать историю назад и начать с самого начала.

Около 3000 г. до н.э. египтяне изобрели деревянные заклепки для скрепления рыбацких лодок, больших караванных повозок, а также повседневных инструментов и приспособлений, включая грабли, лопаты и контейнеры для переноски. Вероятно, первые заклепки были хорошо закручены, когда рыбаки плыли по Нилу во время строительства Великой пирамиды в Гизе.

Древние персы использовали заклепки в своих доспехах, колесницах и обычных конструкциях. Легендарный царь Леонид и его 300 спартанцев использовали заклепки в своих повседневных доспехах. Археологические данные свидетельствуют о том, что персидский царь Дарий даже прикрепил ремесленника, изображающего его подобие, к боку своей колесницы с помощью заклепок.

Эта очаровательная застежка была в дальнейшем перенята древними римлянами в различных архитектурных и ремесленных работах, простирающихся по большей части Европы до Галлии во Франции. Римляне создали первый тип кольчужных доспехов под названием 9.0449 lorica hamata , металлическая сетка в виде петли и крючка, прикрепленная к большим металлическим пластинам как часть их повседневной одежды. Как lorica hamata был прикреплен к этим большим кускам металла? Заклепки.

Заклепки использовались в римских орнаментальных головных уборах и галстуках, а также в голенях (наголенниках). Кожаные ремни крепились к неглубоким бокам поножей с помощью петлевой пряжки, которая должна была вращаться и поворачиваться вместе с движениями солдата без ущерба для прочности и долговечности. Самая надежная застежка для работы? Заклепка.

Использование заклепок римлянами распространилось не только на доспехи, но и на обычное строительство и повседневную жизнь. Колизей включает в себя массивную каменную кладку из травертина, скрепленную железными зажимами с помощью заклепок. Если бы вы могли вернуться назад, чтобы посмотреть гонки колесниц в Колизее, вы бы увидели, что многие колесницы укреплены заклепками. Согласно невероятным исследованиям, проведенным Vrije Universiteit в Брюсселе, Бельгия, римляне «изобрели своего рода форму для заклепок — предка инструмента, обычно называемого в наши дни «бутероль», — для соединения металлических пластин (котельных)».

С падением Римской империи человечество расширилось до западной и северной Европы. Еще в седьмом веке нашей эры викинги использовали форму клепки для установки деревянных досок и даже металлического листа на свои лодки. Недавнее археологическое открытие исландского корабля викингов показало, что единственной спасаемой деталью был набор ржавых заклепок. В то время как остальная часть лодки разрушилась, именно заклепки продолжали оставаться на своем месте примерно 1300 лет спустя.

Друг мой, мы называем это долговечностью. По мере того, как человечество создавало новые технологии и большие достижения, золотая эра заклепок только начиналась…

Часть 3 | Линии горизонта и золотые ворота: заклепки в архитектуре всего мира

Просканируйте любой городской пейзаж Америки, и вы увидите работу клепальщиков. В то время как новые вершины архитектуры каждый год переосмысливают закат, заклепки создали самые знаковые горизонты в мире. Это наш Tour de Rivets, посвященный зданиям и памятникам, которые во многом обязаны этой простой застежке.

Заклепки в 30 Rockefeller Plaza

«Обед на небоскребе» — одна из самых незабываемых фотографий времен Великой депрессии. Одиннадцать строителей сидят на выступающей балке на высоте сотни футов над землей на Рокфеллер Плаза, 30. Угадайте, что они использовали для установки этой балки? Заклепки.

Это фото зажгло надежду на будущее в одно из самых мрачных времен в Америке. Опасность была постоянной угрозой, как и людям на той балке, но сила заклепок заключала в себе ту же решимость, что и американский дух.

Заклепки в Эйфелевой башне

Пятьдесят инженеров и дизайнеров, 18 038 металлических деталей, 5 300 мастерских, 7 300 тонн железа и 2 500 000 заклепок — это впечатляющая статистика. Видение Эйфелевой башни впервые появилось во время подготовки к Всемирной выставке в 1889 году. Задача казалась достаточно простой: может ли архитектор спроектировать и завершить красивое сооружение высотой 300 метров или выше на газоне Марсова поля? Что еще более важно, если это вообще возможно, могло ли это быть сделано до 1889 г.Всемирная выставка в Париже?

Всего было подано 107 предложений, но именно блестящее предложение Гюстава Эйфеля выиграло проект. Эйфель, местный предприниматель, представил свое предложение вместе с двумя инженерами Морисом Кохлином и Эмилем Нугье, а также архитектором по имени Стивен Совестр. Что могло скрепить такой памятник на века? Заклепка. Эйфелю и его команде это удалось — и Эйфелева башня — это тот самый символ Парижа.

Заклепки на мосту Золотые ворота и через три реки

Мост Золотые Ворота был построен с использованием более 600 000 заклепок в каждой из двух его башен. На момент открытия в 1937 году это был самый длинный и самый высокий подвесной мост в мире, что стало возможным благодаря силе заклепок.

Во время празднования 75-летия город Сан-Франциско почтил память клепальной техники и рабочих, построивших мост. Через мост Золотые Ворота проехало более миллиарда автомобилей, большинство из которых не используют ту же технологию, которая несла славу Рима и путешествовала по водам Нила, что делает возможным их путешествие.

Романтика Золотых Ворот невозможна без «Стального Тана» Питтсбурга. Если вы когда-либо посещали эту Мекку рабочих строителей, вы узнаете работу, которая длится не всю жизнь. Питтсбург известен тем, что находится в месте слияния трех рек: Аллегейни, Мононгахела («Мон») и Огайо. С ростом населения в 1880-х годах городские планировщики знали, что будущее за сталью, и их городу нужны мосты, если он хочет процветать.

Густав Линденталь и его шедевр: мост на Смитфилд-стрит, первый стальной мост, когда-либо построенный в Америке. Как может такой большой отдельно стоящий мост сравниться по прочности со сталью? Заклепки, прорезанные внутри массивных стальных пластин, соединили чечевицеобразную конструкцию фермы с непревзойденной долговечностью. Мост на Смитфилд-стрит все еще используется сегодня, почти 150 лет спустя, каждый день объединяя Питтсбург.

Заклепки на мосту Харбор-Бридж в Сиднее

Взгляните на захватывающий дух вид на Сидней, Австралия, и вы найдете заклепки. Мост Харбор-Бридж в Сиднее содержит более шести миллионов заклепок с ручным приводом. Заклепки покраснели от сильной жары, прежде чем мастера вставили их на место. Этот тип «горячей клепки» был пионером в австралийской архитектуре, поскольку Сиднейский мост Харбор-Бридж был самой большой стальной конструкцией, в которой использовались заклепки. Сварка конструкций еще не была достаточно надежной, чтобы обеспечить жизнеспособный вариант, и из соображений осторожности главный архитектор Джон Брэдфилд из Департамента общественных работ Нового Южного Уэльса предпочел сварке заклепки для строительства моста.

Между лентами, винтами, болтами, кабелями высокого напряжения и сваркой есть ли будущее у заклепок в строительстве? В одной конкретной отрасли есть светлое будущее. Чтобы понять эту потребность, мы поднимаемся в небо…

Часть 4 | Заклепки над облаками

Полеты на коммерческом авиалайнере не обходятся без заклепок. Знаете ли вы, что средний реактивный самолет 747 имеет более трех миллионов заклепок? Заклепки до сих пор используются для крепления ветрового стекла кабин, дверей трапа, аварийного освещения, крыльев, закрылков, практически всего, что нужно закрепить в самолете или на нем. Это не случайность и не устаревшая индустрия, отказывающаяся развиваться.

Почему в авиационной промышленности до сих пор используют заклепки вместо сварки? Ответ лежит в физике. Большинство самолетов изготовлено из алюминия, легкого, очень гибкого, но прочного металла, который плавится при сильной жаре. Это автоматически исключает сварку и показывает, почему заклепки являются самым надежным крепежом в авиационной промышленности.

Когда братья Райт доказали, что люди могут летать, это вызвало гонку к небесам. В 1910-х годах люди считали, что более легкие самолеты всегда лучше подходят для отрыва от земли, сопротивления сдвигу ветра и обеспечения более плавного движения для путешественников. На что могут рассчитывать авиационные инженеры, чтобы быть гибкими и прочными в небе? Заклепка.

Применение заклепок в авиации резко возросло перед началом Второй мировой войны. Нигде клепка не связана так тесно с ранней авиацией, как в культовой фигуре Клепальщицы Рози. Хотя мы могли бы включить ее в этот раздел, мы признаем место Рози как в истории, так и в нашей любви к заклепкам. В этом духе мы стремимся дать Рози ее собственный центр внимания как сияющий маяк надежды в самые темные часы нашей страны и для поколений женщин в 21 веке.

Часть 5 | Клепальщица Рози

«7 декабря 1941 года, дата, которая будет жить… в позоре». Слова Рузвельта разнеслись по всей Америке после нападения Японии на Перл-Харбор. США вступили во Вторую мировую войну, и экономический фокус сместился с новаторства на защиту тех, кого мы любим.

В то время как большинство здоровых мужчин направлялись в Европу и Тихий океан, требования производства обратились к стальной решимости женщин. Двадцатилетняя Наоми Паркер начала работать с машинами на военно-морской авиабазе в Аламеде, Калифорния. Одетая в комбинезон и бандану в горошек, Паркер создавала свои работы с изяществом и точностью.

Фотограф Acme оказался на месте и сделал снимок Паркера за работой. Фотография Паркер с ее синим комбинезоном и банданой вдохновила на создание плаката корпорации Westinghouse Electric Corporation, которая набирает больше женщин для помощи в производстве военной техники и транспортных средств.

Затем появилась картина Нормана Роквелла, помещенная на обложке «Saturday Evening Post», опубликованной 29 мая 1943 года. На ней изображена молодая женщина, поедающая бутерброд, в то время как ее ноги портят копию Mein Kampf 9.0450 . На ее коленях лежит заклепочный пистолет, а на этикетке ее коробки для завтрака написано «Рози». Многие считают, что свидетельство Роквелла об этой иконе Клепальщицы Рози связано с песней Редда Эванса и Джона Джейкоба Леба «Клепальщица Рози».

Клепальщица Рози лучше любой картины или песни. Она олицетворяет американский дух и мужество противостоять злу. Клепальщица Рози символизирует человеческое стремление бороться за то, что хорошо в этом мире. Будь то настоящая личность Наоми Паркер или бесчисленное количество женщин, чьи усилия помогли выиграть войну, Клепальщица Рози — их вечное наследие. Дух Рози продолжает вдохновлять бесчисленное количество женщин и мужчин на борьбу с несправедливостью, борьбу за равенство и совместное стремление к лучшему будущему.

Часть 6 | Непотопляемые заклепки на дне океана

С изобретением двигателя внутреннего сгорания (ДВС) и ростом популярности океанских лайнеров заклепки быстро попали на верфи, на сборочные конвейеры и высоко над облаками. Мир транспорта имеет богатую историю использования заклепок, от земли до подводного мира, над миром и даже глубоко в космосе. К середине девятнадцатого века заклепки стали основным методом строительства многоэтажных зданий, металлических инструментов и даже транспортных средств.

Новые океанские лайнеры и линкоры появились в море в начале 20 века. Их аппетит к скорости и комфорту требовал больших котлов для пара и угля, чтобы плыть по трансатлантическим течениям. Заклепки были единственным надежным методом соединения массивных металлических пластин в котлы. Клепальщики использовали технику, известную сейчас как «бутероль», для изготовления котлов для локомотивов. Это удивительное использование бутероля вдохновило дизайнеров на создание настолько величественного корабля, что многие считали его непотопляемым: «Титаник».

Цитируя некоторых ведущих экспертов по «Титанику»: «Если какую-то отдельную часть «Титаника» можно назвать сердцем и душой его истории, то это будет скромная заклепка». Более трех миллионов заклепок общим весом в 1500 тонн сшили борта этого обреченного корабля. Когда «Титаник» столкнулся с айсбергом, заклепки, удерживающие бортовые секции «Титаника», сломались и решили его судьбу. Ни застежка, ни ткань не могли выдержать такого удара айсберга, но что же произошло на самом деле?

Лишь немногие знали в то время, если вообще знали, что заклепки, которые должны были скрепить «Титаник», были повреждены. Томас Эндрюс, главный архитектор «Титаника», решил использовать некачественные заклепки из кованого железа для соединения корпуса корабля и большей части его днища. В то время как стальные заклепки были рекомендованным материалом, Эндрюс вместо этого решил использовать более дешевые заклепки из кованого железа. Компания Harland and Wolff из Белфаста, Северная Ирландия, построившая корабль, одновременно строила еще два корабля, и стальных заклепок не хватало.

Металлург из Национального института стандартов и технологий (NIST) Тим Фёке провел обширные испытания заклепок с Титаника. Фоке обнаружил, что кованые заклепки «Титаника» содержали в три раза больше «допустимого сегодня количества шлака (стекловидного остатка, оставшегося после плавки железной руды)». Эти заклепки становились хрупкими при экстремально низких температурах, таких как точные температуры, которые наблюдались в 400 милях от побережья Ньюфаундленда 15 апреля 1912 года.

Даже при наличии дефектов материала заклепки являются жутким напоминанием о том, что большинство дефектов материала происходит по вине установщика. Безмолвное свидетельство конструкции заклепки лежит на дне океана, поскольку большая часть корпусов «Титаника» остается нетронутой и сегодня. Даже в случае отказа заклепки продолжают выполнять свою роль.

Часть 7 | Заклепки в моде

20 мая 1873 года в Сан-Франциско, штат Калифорния, баварский торговец галантерейными товарами и местный портной получили патент № 139 121 от Управления по патентам и товарным знакам США. Их патент был направлен на создание более прочных брюк для рабочих.

Портной придумал установить застежку в разных точках натяжения брюк, таких как углы карманов и ширинка. Его идея имела оглушительный успех, но ему требовалась финансовая поддержка и партнер, готовый воспользоваться этой новой возможностью. Имя портного было Джейкоб Дэвис, имя, которое вы, вероятно, не узнаете, но вы знаете торговца галантерейными товарами: Леви Страусс.

Вечная прочность простых медных заклепок в джинсах привела к рождению синих джинсов. С момента своего основания Levis продала «более 200 миллионов пар джинсов с медными заклепками». (Levi Strauss & Co.) Да, с тех пор Levis включила пуговицы, молнии, застежки и другие типы застежек, но единственное, что они не изменили, — это использование заклепок.

Когда вы в последний раз видели, как ломаются джинсовые заклепки? Редко, если вообще. Джинсовая ткань изнашивается и выцветает. Он даже прорывает дыры вокруг коленей и задней части, но заклепки на джинсах могут прослужить всю жизнь.

Итак, почему любовь к заклепкам?

Когда что-то стабильно и неподвластно времени, легко принимать это как должное, пока оно не выйдет из строя. Почему мы используем заклепки для продуктов Hammitt? Его вневременной дизайн, непревзойденная репутация и невероятное наследие.

Другие могут сказать, что есть лучшие технологии. Мы признаем это и ценим новые технологии не меньше, чем любой другой дизайнер. Что мы также признаем, так это то, что так много в нашем мире существует сегодня с захватывающими дух открытиями, горизонтами, формирующими закат, и даже миром и удобством, которыми мы наслаждаемся благодаря заклепке.

Мы в долгу перед заклепкой — и надеемся, что эта серия пробудила новую любовь к заклепке.

Фото: Макс Кукурудзяк и Джереми Бишоп

Вернуться к блогу

Niete – Blindniete und Schrauben online kaufen – Hochfeste Blindniete – Goebel Group – Ihr Spezialist für Verbindungs ​​

Navigation umschalten

Меню

Конто

Einstellungen

Sprache

Produkte

Kraftvolle Nietverbindungen

In vielen Branchen werden hohe Ansprüche an Nietverbindungen gestellt. Die Goebel Group hat sich auf die Entwicklung anwendungsspezifischer Lösungen spezialisiert.

ПРОДУКТ-БЕСШРАЙБУНС-МАТРИЦА

Niettechnik — Technische Erklärungen

Eine Blindniete besteht aus zwei Teilen, der Blindniethülse und dem Nietdorn. Die Blindniethülse besteht aus dem Nietschaft und dem Setzkopf. Der Setzkopf befindet sich auf der Verarbeitungsseite des Bauteils. Dieser ist in der Form (Flachkopf und Senkkopf) и dem Durchmesser variabel. В Abhängigkeit der zu vernietenden Materialstärke, ist der Nietschaft in verschiedenen Längen erhältlich. Die Aufgabe des Nietdorns ist, den Nietschaft zu verformen. Der Nietdorn enthält eine Sollbruchstelle, an der er nach abgeschlossener Verformung der Blindniete abreißt. Ein Teil des Nietdorns verbleibt als Füllabschnitt in der Blindniethülse. Der andere Teil wird mittels eines Blindnietsetzgerätes  von dem gesetzten Niet abgerissen.

Klemmbereich

Die Materialstärke muss innerhalb des Minimal- des Maximalwertes, für den die Blindniete ausgelegt ist, liegen.

Scherkraft

Ist die Kraft, die eine Blindniete bei Beanspruchung waagerecht zu ihrer Längsachse bis zum Versagen der Nietverbindung aushalten kann. Diese wird in  N = Newton agegeben. Diese Prüfung ist gemäß DIN EN ISO 14598 genormt.

Zugkraft

Ist die Kraft, die eine Blindniete bei Beanspruchung in Richtung ihrer Längsachse bis zum Versagen der Nietverbindung aushalten kann. Diese wird in  N = Newton agegeben. Diese Prüfung ist gemäß DIN EN ISO 14598 генормт.

Hochfeste Blindniete mit wulstförmigem Schließkopf

Im Allgemeinen zeichnen sich Hochfeste Blindniete mit rundem Dornkopf daurch aus, dass sie besonders für das Verbinden dünnwandiger Bauteile geeignet sind. Beim Verformen bildet sich ein ausgeprägter großer Schließkopf, der für eine hochfeste und sichere Verbindung von Bauteilen sorgt.

GO-BULB / GO INOX

Die Hochfesten Blindniete GO-BULB und GO-INOX unterscheiden sich ausschließlich in ihrer Materialbeschaffenheit. Die GO-BULB ist die Stahl-Ausführung und in vier verschiedenen Durchmessern erhältlich, 3,2 / 4,0 / 4,8 и 6,4 мм. Матрица GO-INOX представляет собой Edelstahl-Variante и в den Durchmessern 3,2 / 4,0 и 4,8 мм erhältlich. Diese Hochfeste Blndniete ist также auch für Applikationen mit kleineren Bohrlöchern geeignet.

PREMIUM

Die Hochfeste Blindniete PREMIUM zeichnet sich durch sehr gute Scher- und Zugbelastung aus. Sie formt während des Setzvorgangs auf der Schließkopfseite eine Lasche für mehr Griff, die sie extrem kraftvoll macht. Ihr gerändelter Dorn sorgt neben der festen Verriegelung für eine Verbindung ohne Klappergeräusch. Bei entsprechender Bohrlochvorbereitung ist sie spritzwasserdicht.

H-LOCK

Die Hochfeste Blindniete H-LOCK zeichnet sich ebenfalls durch sehr gute Scher- und Zugbelastung aus. Sie formt während des Setzvorgangs auf der Schließkopfseite eine Lasche für mehr Griff, die sie extrem kraftvoll macht. Ihr gerändelter Dorn sorgt neben der festen Verriegelung für eine Verbindung ohne Klappergeräusch. Bei entsprechender Bohrlochvorbereitung ist sie spritzwasserdicht.

Hochfeste Blindniete mit konusförmigem Schließkopf

Hochfeste Blindniete mit einem konusförmigen Dornkopf bieten eine besonders вибрацийsichere und hochfeste Nietverbindung von Bauteilen sehr unterschiedlicher Materialstärke. Durch die gute Lochlaibung werden Bohrlochtoleranzen promlemlos ausgeglichen. Bei entsprechender Bohrlochvorbereitung sind diese Hochfesten Blindniete zudem wasserdicht. Beim Setzvorgang wird der Nietdorn im Setzkopf mechanisch verriegelt und reisst bündig zu diesem ab. Der Restnietdorn wird formschlüssig von der Blindniethülse umschlossen, daurch erreichen diese Hochfesten Blindniete besonders hohe Scher- und Zugfestigkeiten und sind perfect für schwere Belastungen geeignet.

GO-LOCK

Die Hochfeste Blindniete GO-LOCK zeichnet sich durch Mehrbereichseigenschaften aus. Die ausgezeichnete Bohrlochfüllung gleicht Lochtoleranzen Problemlos aus. Die Restnietdornverriegelung der GO-LOCK erfolgt mechanisch durch ein spezielles, integriertes Verschlusssystem. Die Verarbeitung erfordert keine spezielle Nietausrüstung. Die GO-LOCK wird standardmäßig in den Ausführungen Aluminium, Stahl und Edelstahl geliefert. Verfügbar ist diese Hochfeste Blindniete jeweils als Flachkopf und Senkkopf in den Durchmessern 4,8 мм и 6,4 мм. Die GO-LOCK in Stahl ist zusätzlich in 9,8 мм эрхальтлих.

M-LOCK

Die Hochfeste Blindniete M-LOCK zeichnet sich durch Mehrbereichseigenschaften aus. Die ausgezeichnete Bohrlochfüllung gleicht Lochtoleranzen Problemlos aus. Die Restnietdornverriegelung der M-LOCK erfolgt mechanisch in der Hülse und ist von außen sichtbar. Für die Verarbeitung ist ein gesondertes Mundstück erforderlich. Die M-LOCK wird standardmäßig in den Ausführungen Aluminium, Stahl und Edelstahl geliefert. Verfügbar ist diese Blindniete jeweils als Flachkopf und Senkkopf in den Durchmessern 4,8 мм и 6,4 мм.

Prüfungen nach ISO 14589

Ihr Produktspezialist Thomas Liebhaber

Niettechnik — Blindniete / Hochfeste Blindniete / Schließringbolzen / Blindnietmuttern

Verarbeitungswerkzeuge — Blindniet-Setzwerkzeuge / Blindnietmuttern Setzwerkzeuge / Hand-Nietwerkzeuge / Pneum. -hydraulische Nietwerkzeuge / Akku -Nietwerkzeuge / Zubehör

Тел.: +49 (0) 211-245000-128

Электронная почта: tl[at]goebel-group.com

LinkedIn: Thomas Liebhaber

Фильтр

Einkaufsoptionen

Категория

ø

1. 3,2 12
   Артикель

2. 4,0 12
   Артикель

3. 4,8 60
   Артикель

4. 6,0 8
   Артикель

5. 6,4 82
   Артикель

6. 9,8 2
   Артикель

Длина (мм)

1. 10,0 7
   Артикель

2. 10,5 9Артикель

3. 11,0 5
   Артикель

4. 11,5 9
   Артикель

5. 12,0 12
   Артикель

6. 12,5 6
   Артикель

7. 13,0 5
   Артикель

8. 13,5 3
   Артикель

9. 14,0 11
   Артикель

10. 14,5 15
    Артикель

11. 15,0 1
    Артикель

12. 15,5 3
    Артикель

13. 16,0 9Артикель

14. 16,5 9
    Артикель

15. 17,0 7
    Артикель

16. 17,5 3
    Артикель

17. 18,0 1
    Артикель

18. 18,5 3
    Артикель

19. 19,0 6
    Артикель

20. 19,5 6
    Артикель

21. 20,5 6
    Артикель

22. 21,3 2
    Артикель

23. 21,5 3
    Артикель

24. 22,5 3
    Артикель

25. 23,5 6
    Артикель

26. 24,5 3
    Артикель

27. 7,0 4
    Артикель

28. 8,0 4
    Артикель

29. 9,0 15
    Артикель

Клеммберайх мин.

1. 1,0 4
   Артикель

2. 1,5 10
   Артикель

3. 1,6 8
   Артикель

4. 1,8 8
   Артикель

5. 10,5 3
   Артикель

6. 10,8 4
   Артикель

7. 11,0 3
   Артикель

8. 11,8 4
   Артикель

9. 12,8 3
   Артикель

10. 13,8 3
    Артикель

11. 14,8 3
    Артикель

12. 15,8 3
    Артикель

13. 16,8 3
    Артикель

14. 2,0 14
    Артикель

15. 2,2 1
    Артикель

16. 2,8 4
    Артикель

17. 3,0 10
    Артикель

18. 3,1 2
    Артикель

19. 3,2 9Артикель

20. 3,4 1
    Артикель

21. 3,5 10
    Артикель

22. 3,8 3
    Артикель

23. 4,5 6
    Артикель

24. 4,8 7
    Артикель

25. 5,0 8
    Артикель

26. 5,8 3
    Артикель

27. 6,0 12
    Артикель

28. 6,8 4
    Артикель

29. 7,5 1
    Артикель

30. 7,7 3
    Артикель

31. 7,8 3
    Артикель

32. 8,5 6
    Артикель

33. 8,8 4
    Артикель

34. 9,0 2
    Артикель

35. 9,8 4
    Артикель

Клеммберайх макс.

1. 10,0 1
   Артикель

2. 10,8 4
   Артикель

3. 11,0 7
   Артикель

4. 11,1 3
   Артикель

5. 11,8 4
   Артикель

6. 12,0 5
   Артикель

7. 12,1 3
   Артикель

8. 12,2 3
   Артикель

9. 12,7 3
   Артикель

10. 12,8 4
    Артикель

11. 13,5 3
    Артикель

12. 13,8 4
    Артикель

13. 14,2 2
    Артикель

14. 14,8 3
    Артикель

15. 15,8 3
    Артикель

16. 15,96
    Артикель

17. 16,5 1
    Артикель

18. 16,8 3
    Артикель

19. 17,0 3
    Артикель

20. 17,8 3
    Артикель

21. 18,8 3
    Артикель

22. 3,0 8
    Артикель

23. 3,5 11
    Артикель

24. 4,0 2
    Артикель

25. 4,8 4
    Артикель

26. 5,0 8
    Артикель

27. 5,4 1
    Артикель

28. 5,8 3
    Артикель

29. 6,0 12
    Артикель

30. 6,8 7
    Артикель

31. 6,9 6
    Артикель

32. 7,0 8
    Артикель

33. 7,8 3
    Артикель

34. 8,0 1
    Артикель

35. 8,4 6
    Артикель

36. 8,5 9Артикель

37. 8,8 4
    Артикель

38. 9,0 2
    Артикель

39. 9,5 7
    Артикель

40. 9,8 3
    Артикель

Ansicht als

Растр

Список

Артикель 1-24 фон 178

Анцайген

24
36
72
144
Все (ы)

про сайт

Сортировка нах

Название продукта
Артикул
Ауф Лагер
Verpackungsart
In absteigender Reihenfolge

Ansicht als

Растр

Список

Артикель 1-24 фон 178

Анцайген

24
36
72
144
Все (ы)

про сайт

Сортировка нах

Название продукта
Артикул
Ауф Лагер
Verpackungsart
In absteigender Reihenfolge

Информационный бюллетень

Информационный бюллетень Anmeldung zum:

Китайская тарелка Wuhan 24 дюйма с заклепками (WU104-24R)
