Бесшовная труба — цельная конструкция из металла без типов соединений. Существует несколько способов изготовления таких конструкций:

• ковка;
• прессовка;
• прокатка;
• волочение.

Продукт имеет повышенную прочность, из-за чего его чаще используют в сложных конструкциях под воздействием разных сред. Продукция без сварного шва делится на 2 класса:

• горячекатаная;
• холоднокатаная.

И те, и другие изделия изготавливаются из одинаковых марок сталей. Разница в том, что холодная прокатка помогает добиться лучшего качества поверхности металла, а также точности в параметрах геометрии. Горячекатаная сталь обладает более высокой производительностью, и цена конечного продукта будет ниже.

Из-за высокой надежности изделий без шва, цельный металлопрокат может использоваться в сложных сферах и отраслях по строительству машин. В частности, горячекатаные трубы используются в промышленных сферах. Этот вид проката используют, когда нагрузки на изделие сильно превышают допустимый уровень для сварного типа.

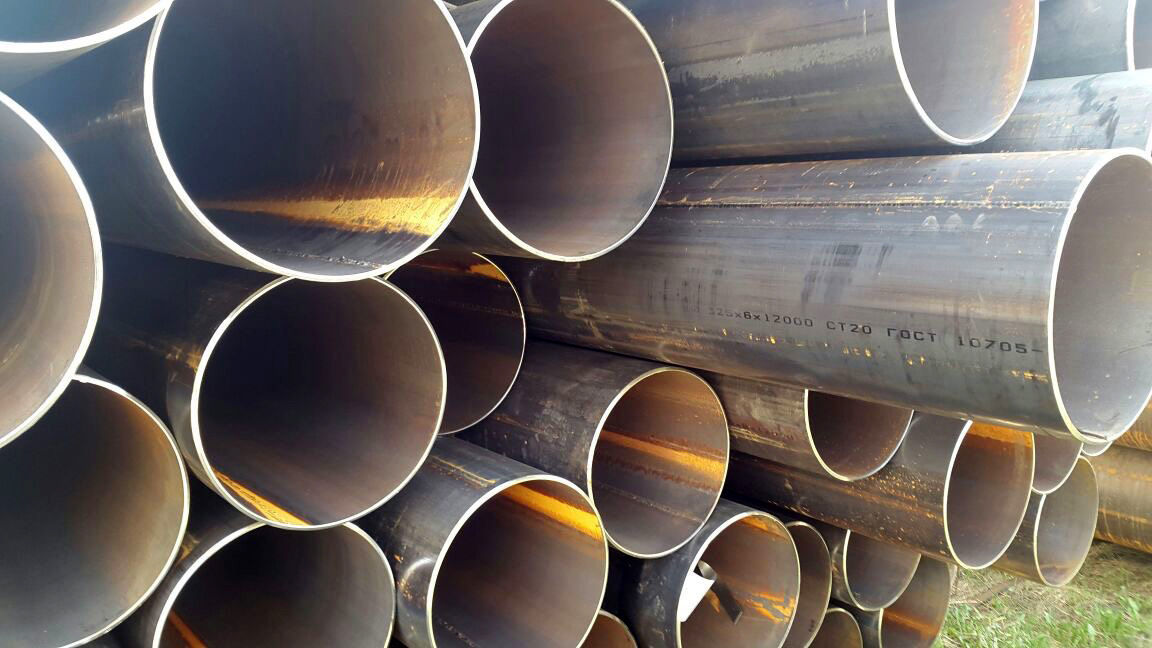

Электросварная труба — образец с одним швом, проходящим по всей длине, выполненный из листового проката или штрипсов посредством формовки или сварки.

Металлопрокат делится на 4 вида:

• прямошовный;
• спиралешовный;
• водогазопроводный;
• профильный.

1. Прямошовный тип производится из металлических полос, сваренных противоположными концами, и формируется электродуговой или высокочастотной сваркой.

2. Спиралешовный тип большого диаметра изготавливается электродуговой сваркой под слоем флюса.

3. При производстве водогазопроводных электросварных трубных образцов в качестве сырья используется углеродистая сталь.

4. Профильный прокат электросварного метода изготавливается при помощи различных металлов или сплавов, а также полимерных материалов.

Способ изготовления электросварного трубопроката — горячекатаный или холоднокатаный.

Данный вид получил широкую область применения: строительство, изготовление мебели, ограждений, автомобилей, изготовление нефте-, газопроводов, трубопроводов, другие хозяйственные/промышленные сферы.

Характеристики бесшовного металлопроката по ГОСТ 8732-78

Применяемые марки стали: ст.20, 09г2с. Материал устойчив к воздействию коррозионных процессов, преобладает высокая прочность, твердость, он стойкий к любым климатическим условиям.

• Длина: от 4 до 12,5 м.
• Вес: до 162 кг.
• Наружный диаметр: от 57 до 426 мм.
• Толщина стенки: от 3 до 16 мм.

Тонкостенные и толстостенные оцинкованные трубные образцы получили свое назначение для работы с повышенными нагрузками, со средами разной степени агрессивности.

Характеристики электросварного трубопроката по ГОСТ 10704-91

• Масса (1 м): не превышает 500 кг (зависит от сечения).
• Толщина стенки: от 7 до 16 мм.
• Наружный диаметр: до 1420 мм.
• Длина: от 2 до 12 м.

Технические требования соответствуют ГОСТ 10706, 10705.

Характеристики электросварного трубопроката по ГОСТ 10706-76

• Масса (1 м): не более 500 кг.
• Наружный диаметр: от 530 до 1420 мм.
• Толщина стенки: от 7 до 16 мм.

Вес трубопроката зависит от его сечения. Продукт имеет 1-2 сварных швов. Размеры, предельные отклонения соответствуют ГОСТ 10704.

Заключение

Самыми главными отличиями являются способ изготовления и область применения. Отличие типа без шва от электросварного в том, что у второго есть прямой или спиральный шов.

Электросварная продукция уступает бесшовной из-за наличия продольного шва, по которому могут происходить протечки. Осуществлять монтаж таких труб нужно швами от стен, чтобы в случае протечки была возможность заварить свищ. Однако, это зависит от уровня производства и качества самого металла. К электросварной продукции выдвигаются повышенные требования качества металла, а современные способы сварки позволяют повысить долговечность продукции при сохранении универсальности, поэтому риски минимальны.Также из минусов можно выделить то, что гнуть электросварные трубы сложнее, швы могут дать трещину и делают поверхность более уязвимой к коррозии.

Срок службы бесшовного изделия будет немного выше при равных прочих условиях. Но производство электросварных труб дешевле и проще. У технологии меньше ограничений, в частности, по размеру. Максимальный размер бесшовного изделия меньше. Из плюсов электросварочного способа можно выделить, что на производство не приходится тратить много времени. Монтаж электросварных труб не вызывает дополнительных трудностей.

Выбор напрямую зависит от применения трубной продукции и условий эксплуатации. Под большинство бытовых нужд подойдет более экономный вариант — электросварная труба с достаточными характеристиками прочности. Продукт должен соответствовать ГОСТ. Если преобладают более жесткие условия и агрессивные среды с высоким давлением, то следует выбрать бесшовный вариант.

Условия поставки

Цена, наличие товара, условия и гарантии

Мы работаем как с юридическими, так и с физическими лицами. Готовы поставить изделия на заказ.

У нас действует накопительная система скидок для постоянных клиентов.

Условия оплаты

Заказ вы можете оплатить 3 способами: наличными, безналичным расчетом, банковской картой.

Отсрочку платежа до 1 месяца предоставляем постоянным и хорошо зарекомендовавшим себя клиентам.

Доставка

Варианты: заказать у нас, воспользоваться услугами транспортной компании, организовать самовывоз.

При любом виде расчета отгружаем товар на следующий день после поступления оплаты.

Приемка и разгрузка товара

Вы должны обеспечить беспрепятственный подъезд нашего транспорта к разгрузочной площадке.

При разгрузке вы получаете пакет документов: накладная, счет-фактура и сертификат качества (по запросу).

Звоните

8-800-775-12-74

Мы ответим на ваш звонок с понедельника
по пятницу в рабочие часы:
9:00 — 18:00 — по Челябинску
07:00 — 16:00 — по Москве

Отправляйте заявку

Пишите нам в любое время.
Специалист свяжется с вами в рабочие часы в течение 20 минут после получения заявки.
Если вы
отправили заявку в нерабочее время, то наш специалист свяжется с вами на следующий день.

Запросите цены, условия и сроки поставки

Я принимаю условия пользовательского соглашения

Прикрепите заявку и свои реквизиты — и мы сразу сможем выставить Вам счет.

Получать новости о скидках и акциях

Прикрепите заявку

Прикрепите реквизиты

Отправить заявку

Преимущества использования электросварных труб | ООО «Труба 74»

Скачать прайс

+7 (351) 222-00-32

+7 (351) 222-00-32

Главная

/

О компании

/

Статьи

/

Преимущества использования электросварных труб

Отличия между горячекатаными и холоднокатаными трубами

#Бесшовные трубы

#Горячекатаные

#Холоднодеформированные

#ГОСТ

#Холоднокатаные

25. 05.2020 10:38:47

Как изготавливаются бесшовные трубы

#Бесшовные трубы

#Стандартизация

#ГОСТ

#Горячая прокатка

#Сталь

#ГОСТ 8732-78

25.05.2020 10:38:47

Преимущества использования электросварных труб

#ГОСТ 10704

#ГОСТ

#Электросварные трубы

#Автомобильная промышленность

#Прямошовные

25. 05.2020 10:38:47

Конструктивные особенности бесшовных горячедеформированных труб

#Горячедеформированные

#Бесшовные трубы

#Горячекатаные

#Горячая прокатка

#ГОСТ 8732-78

25.05.2020 10:38:47

Трубы бесшовные горячекатаные: свойства и применение

#Трубы

#Горячедеформированные

#Бесшовные трубы

#Горячекатаные

#Горячая прокатка

25. 05.2020 10:38:48

#ГОСТ 10704

#Электросварные трубы

#Автомобильная промышленность

#Прямошовные

Содержание

1. Удобство монтажа
2. Различные сечения
3. Устойчивость к внешним воздействиям

Электросварная труба считается одним из самых быстрых и надежных способов транспортировки газов и жидкостей в любом направлении. Ее производят из листового проката посредством электросварки. Для производства таких труб применяется углеродистая или низколегированная сталь. Электросварные трубы чаще всего используются для создания трубопроводов с низким уровнем давления. Труба электросварная прямошовная также применяется для устройства водопроводных и тепловых сетей.

Широкое распространение данных конструкций обусловлено огромным количеством преимуществ, которыми они обладают. Среди ключевых достоинств электросварных труб стоит отметить их цилиндрическую форму. За счет этого обеспечивается равномерное распределение давления по окружности. Решив купить трубу электросварную, потенциальный покупатель сможет воспользоваться и другими преимуществами этих изделий:

• удобством монтажа;
• разнообразием сечений;
• устойчивостью к негативному внешнему воздействию.

Удобство монтажа

Небольшой вес электросварных прямошовных труб и их удобная форма способствуют тому, что у опытных мастеров не возникнет никаких проблем с монтажом данных конструкций. За счет этого обеспечивается высокое качество монтажных работ и существенно сокращается время, необходимое для их выполнения. Применение данного изделия способствует сокращению транспортных расходов и снижению себестоимости создаваемых металлоконструкций. Отсюда исходит ключевое преимущество данного вида металлопроката – дешевизна.

Различные сечения

Труба электросварная ГОСТ 10704 имеет несколько вариантов поперечного надреза. В частности, эти изделия могут иметь квадратные, круглые, овальные или прямоугольные формы сечения. Возможности в этой области ограничиваются только наличием или отсутствием у производителя соответствующего оборудования. Разнообразие вариантов сечения позволяет использовать данные конструкции в самых разных сферах:

• автомобильной промышленности;
• изготовлении товаров народного потребления;
• строительстве зданий различного назначения;
• строительстве трубопроводов и т. д.

Устойчивость к внешним воздействиям

Любая труба электросварная в Челябинске отличается высоким уровнем устойчивости к негативному воздействию высоких температур, жидкостей, химических веществ, коррозии, атмосферных осадков и других неблагоприятных явлений внешней среды. Высокий уровень сопротивляемости обеспечивает длительный срок эксплуатации данных изделий и минимизирует затраты в процессе их обслуживания.
