Дюймовка труб: Размеры труб размеры в дюймах

Труба дюймовая цена | ПКФ «Айсберг АС»

Труба дюймовая от ведущего бренда

На сегодняшний день труба дюймовая является востребованной среди владельцев крупных предприятий и небольших организаций. Поэтому предлагаемая в нашем каталоге труба дюймовая, размеры которой указаны в таблице, стала доступней для всех заинтересованных лиц. И если вы решили купить её с идеальным соотношением цены и качества выпуска, тогда вы обратились по адресу.

Выбор оптимального маршрута трубопровода, диаметра, материала, толщины стенок, расположения насосной станции, насосных агрегатов и эксплуатационного оборудования или сооружений обычно является результатом экономического анализа и оценки инвестиционного капитала наиболее разумных сценариев, разработанных на этапе проектирования. Уточнить диаметр дюймовой трубы можно при помощи консультации от нашего штата специалистов.

Как правило, даже до того, как начнется детальное проектирование трубопроводной системы, будет выполнено предварительное исследование затрат с целью определения возможности продолжения инвестирования времени и капитала на этапе проектирования проекта.

Для типичного проекта трубопровода через всю страну стоимость трубы и связанных с ней затрат на строительство и установку может составлять до 80% капитальных вложений. Следовательно, выбор трубы с учетом типа материала, размера очень важен.

Инженеру по трубопроводу требуются не только обширные инженерные знания — не обязательно глубокие, но, безусловно, понимание, но он также должен иметь понимание инженерной экономики, затрат на металлургические работы, методов изготовления труб, монтажа и достаточные знания в области механики, строительства и строительства. Электротехника и приборостроение для обсуждения требований.

Прямые и косвенные затраты, связанные с трубопроводом

Прямая стоимость трубопровода связана с покупкой и установкой трубопровода вместе с принадлежностями, то есть речь идет о сырье, рабочей силе,

энергии и т. д.

Косвенная стоимость включает:

• Затраты на проектирование и инжиниринг, которые покрывают стоимость проектирования и «инжиниринга» системы трубопроводов, закупок, материально-технического снабжения и строительного надзора.
• Гонорары Подрядчика (Плата за технологию)
• Пособие на непредвиденные обстоятельства, это пособие на непредвиденные обстоятельства (трудовые споры, ошибки проектирования и т. Д.).

Экономическая оценка системы трубопроводов

Поскольку цель вложения денег в современную систему трубопроводов — заработать деньги, необходимы некоторые средства сравнения экономических показателей трубопроводов.

Для небольшой системы трубопроводов и для простого выбора между альтернативными схемами обработки решения обычно могут быть приняты путем сравнения капитальных и эксплуатационных затрат. Более сложные методы оценки и экономические критерии необходимы, когда необходимо принять решение между большими сложными системами трубопроводов, особенно когда системы трубопроводов сильно различаются по объему, масштабу времени и т. д.

Принятие крупных инвестиционных решений перед лицом неопределенности, которая, несомненно, будет существовать в отношении производительности завода, затрат, рыночной политики правительства и мировой экономической ситуации, является сложной и сложной задачей и для крупной проектной организации, оценка будет сделана группой специалистов.

Экономика диаметра трубы — Концепция

Размер технологических линий можно разделить на две категории:

Линии без насосного оборудования.

Линии, содержащие насосы или компрессоры.

Размеры трубопроводов в первой группе выбираются на основе имеющегося перепада давления, в то время как трубопроводы во второй должны быть основаны на экономичном размере трубы. Чем меньше труба, тем меньше стоимость трубы, но тем выше затраты на перекачку, и, следовательно, оптимальная размер должен существовать.

Однако, как это ни парадоксально, проводить экономические исследования каждой технологической линии для предлагаемой установки неэкономично. Поэтому у проектировщика должны быть средства для определения того, какие линии оправдывают тщательный анализ затрат.

Дизайнер может выбрать консервативный размер линии, который определенно будет соответствовать требованиям. Но будет ли следующий меньший размер более экономичным? Единственный способ, которым это может быть определено определенно, — это тщательный экономический анализ. Если возможная экономия, однако, не отличается от затрат в человеко-часах, необходимых для проведения исследования, лучше выбрать консервативный размер без дальнейшего использования драгоценного времени. Если же, с другой стороны, возможная экономия значительна, то требуется дальнейшее детальное изучение. Реализуемая в каталоге труба дюймовая цена, которой не высокая, предлагается нашего производства с гарантией надежности.

размеры, стандарт, сколько штук в кубе

✅ Дата публикации: 20.04.2022 | 📒 Стройматериалы | 🕵 Комментариев нет

Доска дюймовка: размеры, сколько штук в кубе

Содержание статьи:

• 1 Доска дюймовка: размеры ГОСТ, сколько штук в кубе
• 2 Размеры дюймовки
  • 2.1 Классификация дюймовки
  • 2.2 Сорта доски дюймовки
• 3 Где применяется доска дюймовка, в чем её преимущества

Из всех существующих

видов пиломатериалов

, доска дюймовка занимает почётное место. Она не только способна выдерживать значительные несущие нагрузки, но и легко режется, пилится, фрезеруется, в общем, хорошо обрабатывается.

При этом, несмотря на большую толщину, доска дюймовка остается достаточно легкой, что позволяет её использовать в ряде нестандартных случаев. Дюймовка — это массивная доска, благодаря чему она имеет расширенную область применения.

О том, что собой представляет доска дюймовка, какие размеры она имеет и сколько штук в кубе, вы сможете узнать из данной статьи строительного журнала https://samastroyka.ru/.

Доска дюймовка: размеры ГОСТ, сколько штук в кубе

Доска дюймовка получается методом распила деревянного ствола по всей его длине. Место распила в значительной степени влияет на качество доски дюймовки — чем ближе к середине створа выполнен распил, тем качественней будет этот пиломатериал. Основное его преимущество заключается в более высокой плотности и прочности.

Как и строганная доска, дюймовка также имеет стандартные размеры. Её толщина составляет 25,5 мм, а это почти дюйм (отсюда и название «Дюймовка»). Что касается ширины, то в строительстве и ремонте наибольшее применение получила доска дюймовка шириной 150 мм.

Размеры дюймовки

На сегодняшнее время деревообрабатывающие предприятия выпускают доску дюймовку следующих размеров:

• Ширина: 75,0/100,0/150,0/200,0/250/275 мм;
• Толщина: 60/70/80/90/100/110/130/150/180/200 мм;
• Длина: 3/4/6 метров.

От этих характеристик доски и зависят показатели кубатуры. Поэтому если вы хотите знать, сколько дюймовки в кубе, то должны понимать, какую длину, ширину и толщину имеет доска.

Например, в одном кубе ровно 66 досок размерами: 25х150х4000 мм. Общая площадь пиломатериалов в данном случае составляет 39,6 м².

За точность стандартов и размеров пиломатериалов отвечает ГОСТ. Для хвойных пород древесины, это ГОСТ 24454-80, для лиственных пиломатериалов ГОСТ 2695-83. Ниже для простоты расчета будут представлены таблицы с готовыми данными.

Однако можно и самостоятельно подсчитать, сколько доски дюймовки в кубе. Для этого следует знать характеристики доски, которые подставляются в специальную формулу.

Например, используем следующие характеристики доски дюймовки: 25×150×4000 мм. Переведём мм в метры, поделив на тысячу, получим: 0,025×0,15×4 м.

Используем формулу для расчета объёма одной доски, для чего требуется перемножить толщину и стороны: 0,025×0,15×4=0,015 м³.  Подставим получившиеся значения в формулу, чтобы подсчитать количество досок: 1 м³/0,015 м³=66 шт.

Если нужно узнать общую площадь пиломатериалов, то, соответственно нужно перемножить ширину на длину и количество досок: (0,15×4)×66=39,6 м².

Классификация дюймовки

Доска дюймовка проходить классификацию по нескольким основным параметрам. В первую очередь, это класс сырья, которое используется в качестве пиломатериала и способ его обработки.

Доска бывает обрезной и необрезной. Для получения обрезной доски дюймовки с заготовки в обязательном случае срезается кора древесины с кромок. Размеры обрезной доски дюймовки строго регламентируются ГОСТ.

Необразная доска имеет кору на кромках, плюс ко всему прочему, ширина необрезной дюймовки такая же самая, как и ширина исходного сырья для обработки. Кроме того, в соответствии с ГОСТ, доска дюймовка имеет 5 сортов качества.

Сорта доски дюймовки

Для досок из хвойных пород древесины существует пять сортов:

• Отборный сорт;
• Первый сорт;
• Второй сорт;
• Третий сорт;
• Четвёртый сорт.

Для пиломатериалов из лиственных пород древесины, три сорта:

• Первый сорт;
• Второй сорт;
• Третий сорт.

Каждый сорт определяет количество дефектов, которые может иметь доска.

К дефектам относятся трещина, сучки и т. д., (в количестве на 1 погонный метр). Также это могут быть природные пороки строения древесины, участки поражённые грибком или инородные включения.

Где применяется доска дюймовка, в чем её преимущества

Дюймовка представляет собой один из самых универсальных пиломатериалов, который применяется:

• Для сооружения кровли. Из доски дюймовки делают обрешетку, производят монтаж кровельного покрытия;
• Для строительства фундамента. Здесь дюймовка применяется для монтажа деревянной опалубки;
• Для строительства домов. Доска широко применяется в качестве строительства стен, полов, перегородок, перекрытий и т. д.;
• Для создания: лестниц, дверей, крышек люка;
• При строительстве различного рода хозяйственных и технических построек.

Кроме того, дюймовая обрезная доска из таких пород дерева, как дуб и бук, широко используется для изготовления предметов мебели.

К основным преимуществам доски дюймовки относятся прочность, большая толщина, а также, легкость в обработке.

Оценить статью и поделиться ссылкой:

Труба дюймовая | МК Звезда Нур-Султан

• Труба 3/8″ дюйма

  46. 73 ₽ / м

• Труба 1/2″ дюйма

  73.08 ₽ / м

• Труба 3/4″ дюйма

  104.58 ₽ / м

• Труба 1″ дюйм (дюймовка)

  110.25 ₽ / м

• Труба 1 1/4″ дюйма

  143. 33 ₽ / м

• Труба 1 1/2″ дюйма

  159.71 ₽ / м

• Труба 2″ дюйма (двух дюймовая)

  199.4 ₽ / м

• Труба 2 1/2″ дюйма

  269.8 ₽ / м

• Труба 3″ дюйма (трёх дюймовая)

  394. 8 ₽ / м

• Труба 3 1/2″ дюйма

  443.1 ₽ / м

• Труба 4″ дюйма

  447.3 ₽ / м

• Труба 5″ дюймов

  634.1 ₽ / м

• Труба 6″ дюймов

  748. 13 ₽ / м

Для измерения типоразмеров трубного металлопроката используются метрическая и дюймовая система. Они имеют и конструктивные различия. Если соединение происходит не электросварным способом, а с помощью резьбы, то она может иметь разную форму. Дюймовая труба в таком случае имеет закругленную форму уплотненных нитей.

Материал производства

В роли исходного сырья для дюймовой трубы могут выступать различные материалы:

1. Сталь;
2. Медь;
3. Полипропилен и другие полимеры;
4. Алюминий;
5. Чугун.

Также встречается такая разновидность, как металлопластиковые трубы.

Каждый из материалов обладает целым рядом особых эксплуатационных характеристик, а именно их разными показателями. Для труб актуальны прочность к механическому воздействию. А если использование происходит в агрессивной среде, то не менее важное значение имеет сопротивление коррозии и химическая инертность.

Технологии изготовления

Чтобы металлическая заготовка стала трубой, ее необходимо подвергнуть деформации. Она может быть холодной или горячей. По способу соединений трубы могут быть:

1. Электросварными;
2. Бесшовными.

Во втором случае сопряжение двух и более труб будет происходить с помощью различных фитингов (муфты, ниппели и т.д.). Отсутствие шва положительно сказывается на эксплуатационных характеристиках изделия, а именно на прочности к механическому воздействию.

Параметры изделия

Размеры дюймовой трубы так же, как и у ее метрических аналогов, могут изменяться. Варьированию подлежат показатели диаметра, толщины стенок, рабочего сечения, длины и другие.

Как показатели этой системы относятся к метрической системе, можно рассмотреть на примере диаметра дюймовой трубы. Если он будет составлять 1 дюйм, то это будет эквивалентно 25 мм.

Сферы использования

Основной специализацией медных дюймовых труб можно назвать прокладывание систем водо- и теплоснабжения. Однако, помимо этого в диапазон применения входят газопроводы, вентиляционные и рефрижераторные конструкции.

Полимерные, чугунные и металлические дюймовые трубы обладают массовым распространением, так же, как и их метрические аналоги.

Покупка дюймовых труб

На нашем сайте представлен широкий ассортимент трубопроката. Среди них и дюймовая продукция, изготовленная из различных материалов. Ее характеристики полностью соответствуют требованиям ГОСТ. Продукция надежна и безопасна для использования по назначению. Всю документацию вы можете запросить у наших менеджеров.

Приобретение продукции напрямую у производителя обеспечит вам не только высокое качество, но и приятную цену, которая не включает в себя доли от посредников. Система скидок также предусмотрена в нашей компании. Выгодные условия предлагаются при оптовой покупке и постоянным клиентам.

Наши специалисты проводят консультации для покупателей при оформлении заказа. Чтобы связаться с нами, достаточно позвонить по контактному телефону. Также вы можете заполнить заявку на обратную связь на сайте или написать письмо на электронную почту. При необходимости осуществляем доставку продукции по всей России и странам ближнего зарубежья.

Ростовка и размеры рамы bmx велосипедов, выбор размера рамы в зависимости от роста.

Перейти в каталог BMX велосипеды

Рама и вилка являются самыми важными элементами любого BMX велосипеда. В отличие от остального оборудования, которое можно довольно легко и быстро заменить, рама и вилка всегда выбираются всерьез и надолго. Именно качество рамы и вилки во многом определяет цену байка, от этих элементов зависят удобство и комфорт катания и выполнения трюков в той или иной дисциплине. В этой статье мы подробнее поговорим именно о рамах БМХ великов. Будут рассмотрены основные элементы рамы, а также влияние размеров и других характеристик этих элементов на удобство выполнения трюков и прочность велосипеда. Также Вы узнаете, что такое ростовка БМХ велосипеда и как ее подобрать.

1. Рама bmx велосипеда, основные элементы и геометрия.

Рама представляет собой металлический каркас, на который монтируются все остальные узлы велосипеда. Прочность байка, а значит и безопасность райдера во многом зависит от материалов, из которого изготовлена рама, а ее геометрия определяет удобство использования, простоту выдергивания, легкость вращения, управляемость и стабильность, в той или иной дисциплине. Поэтому все опытные райдеры очень серьезно подходят к выбору рамы, и не жалеют на ее покупку немалых денег, выкладывая за раму большую сумму чем за все остальные комплектующие. Конечно, во время выбора они конкретно знают, какая геометрия им нужна и из какого материала должен быть изготовлен тот или иной элемент.

Для тех, кто еще не знает, из каких элементов состоит БМХ рама и на что влияет их геометрия, рекомендуем прочитать данный раздел.

Верхняя труба идет от рулевого стакана к седлу. Очень важный элемент, размер которого выбирается в зависимости от роста и стиля езды райдера. Подробнее о выборе ее длины смотрите раздел 2, данной статьи.

Нижняя труба соединяет рулевой стакан и каретку. Современные технологии обработки металлов позволяют уменьшить ее вес без потери прочности, соответственно уменьшается общий вес велика.

Рулевой стакан – это элемент, который соединяет нижнюю и верхнюю трубы. На стакан устанавливается рулевая колонка. Для увеличения прочности, в месте соединения стакана и нижней трубки, наваривают так называемую “косынку”.

Угол рулевого стакана (HA) – это угол между линией, проведенной через центр рулевого стакана и поверхностью земли. Чаще всего угол может быть 74.5°, 75° и 75.5°. Большой угол рулевой больше подходит для техничного паркового катания, проще выполнять вращения и трюки на переднем колесе. Но, он делает байк более резким и нестабильным, во время приземления его труднее контролировать. Меньший угол делает велик более подконтрольным и плавными, поэтому больше подходит для новичков и для тех, кто катает треилы и бомбит лютые гэпы, а также большие пролеты в дерте.

Подседельная труба определяет высоту рамы, она идет от кареточного узла до подседельного хомута. В ней крепится подседельный штырь. Обычно ее длина составляет 7.5″ — 9”. На низкой раме проще делать банихоп, теилвип и трюки, в которых нужно снимать ноги с педалей, а на высокой легче делать барспин и пулять трейлы.

Угол подседельной трубы (SA или ST) — угол между подседельной трубой и поверхностью земли. Самые распространенные углы: 69° — 72.5°. Большой угол позволяет удобней зажимать седло ногами при барспине и дает больше стабильности. Этому параметру обычно уделяется мало внимания, а напрасно, ведь он влияет на ощущение ростовки рамы. Меньший угол отодвигает назад подседельную и тянет за собой рулевую трубы. Так рама, с углом подседельной трубы в 72° кажется длиннее рамы, в которой этот угол составляет 69°, учитывайте это при выборе.

Верхняя, нижняя и подседельная трубы, а также рулевой стакан, вместе составляют передний треугольник рамы, он испытывает максимальную нагрузку во время выполнения трюков и прыжков. В самых бюджетных моделях вся рама, в том числе и передний треугольник, изготавливаются из обычной стали. Данный вариант подойдет только начинающим детям, лет до 12-13, остальным райдерам категорически не рекомендуем! В великах среднего уровня передний треугольник часто изготавливают из высокопрочной стали, легированной хромом и молибденом. Этот материал называют хромомолибденом. В высококлассных байках вся рама изготавливается из хромомолибдена. Для еще большего увеличения прочности, трубы рамы проходят термообработку.

Нижнее перо (чейнстэй) соединяет кареточный узел и дропаут заднего колеса. Ее длина определяет предрасположенность велика к выдергиваемости и вращениям или же к стабильности. На коротком пере проще выдергивать и закручивать байк, а длинное дает больше стабильности на больших пролетах. Поэтому для парка лучше ультра короткие перья (12,5 дюймов), для стрита — короткие (13-13,2 дюйма), для дерта – длинные (14 дюймов). Также на выбор длины пера влияет рост райдера. Высоким райдерам проще подрывать велик, у них получается больше рычаг, поэтому они комфортнее чувствуют себя на длинных и средних перьях. Невысоким райдерам больше подходят короткие перья.

Верхнее перо (сеатстэй) соединяет дропауты и верхнюю и/или подседельную трубы. При приземлениях на верхнее перо воздействует большая нагрузка, поэтому важно, чтобы оно надежно крепилось, а между двумя верхними перьями была перемычка, увеличивающая жесткость.

Верхнее и нижнее перья, вместе с подседельной трубой составляют задний треугольник рамы. Планируете прыгать и выполнять трюки высокой и средней сложности – задний треугольник должен быть из хромомолибдена! Для начинающих райдеров, не уверенных, что им серьезно зайдут трюковые дисциплины, можно сэкономить и выбрать более бюджетный вариант – обычную сталь.

2. Ростовка рамы.

Ростовка рамы – это длина в дюймах ее верхней трубы. Ростовка сильно влияет на управление велосипедом, а также на обучение и удобство выполнения трюков.

Чем ростовка меньше, тем проще велик выдергивается и легче вращается. Чем ростовка больше, тем стабильнее велик в воздухе и устойчивее во время приземления. Если размер рамы выбран неверно, то не стоит удивляться, что трюки даются с большим трудом. Неправильно подобранная ростовка к тому же может привести к сколиозу.

Выбрать подходящую под Ваш рост и стиль катания ростовку по таблице довольно сложно. Лучше всего попросить покататься на БМХ велике у друзей, после чего Вы поймете, подходит ли Вам этот размер рамы или нужно больше или меньше. Если такой возможности нет, то для примерного выбора ростовки БМХ велика с универсальной геометрией, можно воспользоваться приведенными ниже рекомендациями, но не забывайте, что многое при выборе ростовки зависит не только от роста райдера, но и от стиля его катания. Обратите внимание, что ниже приведены примерные значения для универсального БМХ велосипеда, для дерт-джампинга можно взять ростовку немного больше, для парка – чуть меньше. А для флэтлэнда ростовки намного меньше и обычно они не больше 18 — 19.5 дюймов.

• При росте 130-150 см выбирайте 18-19,5 ростовку;
• Тем, у кого рост 150-165 см подойдет 20″;
• Для 165-170 см можно брать 20,25″;
• 170-175 см – 20,5″;
• 175-180 см – 20,8″;
• 180-185 см — 21″;
• Для высоких парней 185-195 см – 21,25″.

Перейти в каталог BMX велосипеды

ООО «Сталь-Маркет» — ВГП

Важными параметрами таких труб являются их геометрические размеры: условный проход, который обозначается аббревиатурой ДУ, а также толщина их стенки.

Все геометрические параметры труб категории ВГП, включая их диаметр, должны соответствовать требованиям, оговоренным в ГОСТ 3262-75. Все геометрические размеры труб, которые выпускает современная промышленность, можно подобрать по соответствующим таблицам.

Расшифровка цифр, имеющихся в обозначении, позволяет узнать точный диаметр изделия.

Более правильным будет соотношение ДУ с размерами в дюймах (1 английский дюйм составляет 2,54 сантиметра). Размеры ВГП трубы в дюймах существенно упрощают процесс подбора фитингов, заглушек и других комплектующих для трубопроводов, так как эти изделия также обычно маркируются в дюймовой системе измерения. Таблица соответствия обозначений диаметра труб ВГП в дюймовой системе представлена ниже.

Мы готовы предложить следующие услуги:

• быстрая отгрузка и доставка;
• резка изделий в размер;
• пескоструйная обработка.

Более подробную информацию вы можете узнать по телефонам:

• 8 (3843) 993-596;
• 993-597, 993-598.

Вы всегда можете приобрести водогазопроводные трубы в нашей компании. Оставьте заявку, и в ближайшее время наш менеджер свяжется с вами.

Таблица номинальных размеров и размеров труб

ASME/ANSI

(Ваша корзина пуста)

Задайте вопрос

Выберите механические или надувные заглушки для труб на основе приведенного ниже идентификатора трубы и давления, которое необходимо заблокировать ASME/ANSI B36. 10/19 — Трубы из углеродистой, легированной и нержавеющей стали — Номинальные размеры труб Размеры в дюймах Размеры в дюймах Размеры в дюймах NPS О.Д. Расписание Стена Фунты/футы Я БЫ. NPS О.Д. Расписание Стена Фунты/футы Я БЫ. NPS О.Д. Расписание Стена Фунты/футы Я БЫ.

Продукты, защищенные одним или несколькими из следующих патентов: 4 565 222; 5 353 842; 5 901 752; 6 446 669; 6 568 429; 6 899 138, 11 156 319 B2 и другие заявки находятся на рассмотрении.

Предупреждение: Все трубные заглушки должны быть заблокированы или закреплены соответствующим образом, чтобы противостоять силе, равной напору, умноженному на площадь поперечного сечения трубы. Мусор или выступы в трубопроводе могут повредить уплотнение или разорвать надувные заглушки. НИКОГДА не используйте надувную пробку, если ее выход из строя может привести к травме или катастрофическому ущербу, или в качестве единственного средства защиты для персонала, работающего ниже по течению. НИКОГДА не используйте испытательное давление, превышающее пропускную способность самой слабой трубы или компонента в системе. Фактические условия различаются, поэтому пользователь должен принять на себя весь риск и ответственность за выбор и использование любого продукта. Пожалуйста, ознакомьтесь с нашей гарантией, положениями и условиями.

Примечание 1: Механические и литые резиновые заглушки обычно используются для испытаний, поскольку изготовленные заглушки типа Multi-Flex ^® могут допускать некоторую утечку, если они не настроены для надежного уплотнения.

Примечание 2: Мы постоянно обновляем наши продукты, и, хотя мы стараемся поддерживать веб-сайты в актуальном состоянии, возможно, более актуальные спецификации могут быть указаны в предложении или подтверждении заказа. Изображения, как правило, являются репрезентативными и могут не отражать точное представление, особенно размера предмета.

Возвраты: Возвраты: Электронная почта «Разрешение на возврат товаров» для стандартного
товары в новом состоянии возвращаются в течение 30 дней по адресу: Sales@PetersenProducts.com
Включите исходный номер заказа и дату получения. Любой разрешенный кредит будет
быть против будущих покупок после 20% платы за обработку и пополнение запасов.
Загрузите, заполните и прикрепите это
форма с вашей электронной почтой.

Гарантия, положения и условия Petersen

Условия и положения веб-сайта Petersen

Цена может быть изменена без предварительного уведомления

Возможности трудоустройства

Продукция Petersen
421 Уилер Авеню
Фредония, Висконсин 53021-0340

© Petersen Products Co., 2022 г. Все права защищены.

Petersen ^® является зарегистрированным товарным знаком Petersen Resources, LLC.

Политика конфиденциальности

Доступ для сотрудников (сначала войдите в систему)

Авторское право ©
2013
Petersen Products Co. Все права защищены.

Идеальная трубка | Водный мир

Как инженеры и подрядчики могут выбрать правильный материал для своих разнообразных проектов, учитывая широкий спектр доступных материалов для труб? Какие материалы лучше всего подходят для разных систем, для разных типов почвы и для разных уровней давления?

Наиболее распространенными материалами для изготовления водопроводных труб и фитингов являются металл (чугун, ковкий чугун, сталь и медь), глиняные и бетонные трубы (керамическая глина, железобетон и асбестоцемент) и пластмассы (ПВХ). , полиэтилен высокой плотности и стекловолокно). Наиболее распространенный диаметр трубы для водопровода составляет от 6 до 16 дюймов, также используются 8, 10 и 12 дюймов. Ответвительные линии, обеспечивающие обслуживание отдельных домов, офисов, зданий и предприятий, различаются по размеру от полдюйма в диаметре до 6 дюймов. Толщина стенки трубы (главная определяющая характеристика для определения прочности конструкции трубы и номинального давления) измеряется по-разному для разных типов материалов, но обычно выражается как отношение толщины стенки к диаметру трубы. Остается вопрос, какой тип материала и размер трубы (или комбинация нескольких труб в распределительной системе) лучше всего подходит для какой системы? И что это за системы?

НАПОРНЫЕ МАТЕРИАЛЫ И ТРУБЫ ВОДОСНАБЖЕНИЯ
Системы распределения сточных вод состоят из напорных или самотечных коллекторов. Первые полагаются на приложенный напор, создаваемый водяными насосами для создания потока в трубах. Вторые полагаются на гравитацию (и тот факт, что вода течет вниз по склону), чтобы обеспечить потоки воды. Напорные магистрали обычно имеют меньший диаметр, поскольку приложенное давление может вызвать высокие скорости потока даже в трубах малого диаметра.

Магистрали водоснабжения обычно получают свой напор непосредственно от перепада высот между пользователем и надземным резервуаром для хранения воды в сообществе. Хотя при этом используется гравитационная подача, это не пример гравитационного потока, поскольку в первую очередь для подачи воды в приподнятый резервуар использовались насосы. Давление измеряется в футах водяного столба по разнице высот между уровнем воды в приподнятом резервуаре для хранения и краном в домашнем хозяйстве пользователя. При плотности воды 62,43 фунта на фут один фут водяного столба эквивалентен 0,43 фунта на квадратный дюйм. Имеющийся приводной напор дополнительно снижается за счет потерь на трение (в зависимости от шероховатости или гладкости внутренней стенки трубы), скорости потока (в зависимости от внутреннего диаметра трубы) и незначительных потерь напора, вызванных арматурой и приспособлениями (труба). отводы, тройники, клапаны, расходомеры, фланцы и др.). Результирующее напорное давление внутри трубы должно сдерживаться самой стенкой трубы без разрывов и трещин, а также всеми соединениями и приспособлениями, соединяющими сегменты трубопровода.

Трубы могут быть повреждены не только внутренним давлением, но и другими факторами. Одним из таких возможных воздействий является гидравлический удар. Это удар, который возникает, когда поток воды под давлением внезапно останавливается путем закрытия клапана или когда поток воды резко меняет направление, например, при изгибе трубы. Достаточно сильный гидроудар может привести к разрыву или даже взрыву трубы. Гидравлический удар можно свести к минимуму, обеспечив скорость потока в трубе менее 5 футов в секунду (fps) или установив воздушные ловушки, стояки, клапаны выпуска воздуха, вакуумные предохранительные клапаны и гасители гидравлического удара. Воздействие гидравлического удара на изгибы труб можно свести к минимуму, укрепив их бетонными упорными блоками или механическими ограничителями стыков (например, металлическими кольцами, прикрепленными к трубе и привинченными к соседней неподвижной конструкции). Собственный вес блоков или прочность на растяжение ограничительных колец предотвратят смещение или даже поломку изгиба трубы.

Вероятность разрыва трубы в любом трубопроводе в первую очередь зависит от характеристик материалов труб и от того, как они реагируют на приложенные внутренние и внешние силы. Некоторые материалы труб будут слишком хрупкими. Другие будут химически небезопасны для использования в системах водоснабжения. Другие материалы труб можно эффективно использовать только в качестве труб большого диаметра.

НАТЯЖНАЯ КАНАЛИЗАЦИЯ
Самотечная канализация является другим основным видом использования трубопроводов в общественных местах. Самотечная канализация представляет собой сеть подземных трубопроводов, по которым ливневые стоки выводятся в естественные водоемы, а сточные воды передаются на очистные сооружения (хотя в обоих случаях могут использоваться промежуточные насосные станции для преодоления плоского рельефа и потери градиента потока). В обоих случаях потоки создаются под действием силы тяжести и перепадов высот по длине труб, установленных с наклонным уклоном. Эти трубопроводные сети состоят из множества ответвлений трубопроводов, которые впадают в центральную канализационную магистраль, по которой основная часть аккумулированных стоков направляется к конечному пункту назначения.

Канализационные коллекторы рассчитаны и спроектированы так, чтобы пропускать потоки в основном в условиях потока «открытого канала», по крайней мере, до тех пор, пока глубина потока в трубе не увеличится до диаметра трубы. Диаметр канализационной трубы, как правило, превышает диаметр напорной магистрали или водопровода, по которым те же потоки, так как напорная магистраль получает дополнительную энергию за счет приложенного давления. Тем не менее, канализации требуется минимальная расчетная скорость потока, чтобы гарантировать, что он остается самоочищающимся и предотвращает накопление отложений и мусора, которые могут засорить трубу (обычно от 2 до 2,5 футов в секунду).

Из-за необходимости поддерживать плавные уклоны потока даже на пересеченной местности глубина котлована, необходимая для прокладки канализационной трубы в траншее, может быть значительной. Учитывая потенциально большое количество стока, которое должны нести коллекторы, их диаметр должен быть пропорционально большим. Необходимость их установки в городских условиях из-за потенциальной опасности нарушения дорожного движения и наличия существующих подземных инженерных коммуникаций усложняет строительство канализационной сети. В совокупности эти факторы могут привести к значительным затратам на строительство и монтаж. Их глубина и размер делают их менее восприимчивыми к нагрузкам от ударов транспортных средств и вибраций. Но они более уязвимы к повреждениям от движений грунта, которые смещают трубы, вызывая трещины и смещение соединений. Трудность доступа может затруднить эксплуатацию и техническое обслуживание.

МЕТАЛЛИЧЕСКИЕ ТРУБЫ
Чугунная труба — это оригинальная металлическая труба, которая использовалась для строительства большинства городских водопроводов на протяжении 20-го века до 1970-х годов. Чугун все еще можно найти в старых участках городских водопроводных систем. Он был относительно прост в изготовлении и установке. Однако он очень хрупок, что делает его склонным к растрескиванию и поломке конструкции. Поскольку все городские водопроводы подвержены смещению из-за движения грунта и ударным нагрузкам от движения тяжелых грузовиков, ожидаемый срок службы чугунной трубы относительно невелик. Каждый прикладывает изгибающий момент к длине трубы, что может привести к ее растрескиванию и разрыву. Дополнительные повреждения чугунных водопроводных сетей возникают в результате низких температур и расширения льда в водопроводных сетях.

Труба из ковкого чугуна была разработана для замены чугунной трубы и в значительной степени сделала это. Труба из ковкого чугуна более гибкая, прочная и менее хрупкая, чем чугун. Следовательно, он лучше выдерживает удары и вибрации и менее подвержен поломкам в условиях замерзания. Однако оба типа железных труб со временем подвержены коррозии, которая может ослабить соединительные соединения и значительно утончить стенку трубы. Для защиты от коррозии внутренние стенки труб из ковкого чугуна часто покрывают слоем нанесенного цементного раствора. Это изолирует стенки металлической трубы от воды, которую она несет. Его устойчивость к давлению и структурная прочность делают его идеальным выбором для водопроводных сетей.

Стальная труба стоит дороже, чем труба из ковкого чугуна; он также по своей природе устойчив к ржавчине и коррозии, легче и прочнее. Соединения могут быть выполнены путем сварки концов труб друг с другом, что обеспечивает общую прочность трубопровода. Одной из проблем, с которыми он сталкивается, является восприимчивость к температурным деформациям. Имея более высокий коэффициент теплового расширения, стальная труба больше увеличивается при более высоких температурах и больше сжимается при более низких температурах. Подрядчики и инженеры должны учитывать это при проектировании и монтаже сети стальных трубопроводов, чтобы предотвратить потенциальное коробление отрезков труб. Однако его большая прочность позволяет изготавливать трубы большего диаметра, способные выдерживать большие скорости потока.

Медная труба используется для прокладки последнего участка водопровода до домов и предприятий, получающих воду. Это использование меди продолжается в доме со всеми сантехническими трубами и сантехникой в ​​доме. В частности, медные трубы типа К используются для соединения линий водопровода. Она имеет более толстую стенку трубы и более высокое номинальное давление, чем другие имеющиеся в продаже медные трубы (тип L и тип M). Медь относительно мягкая, с ней легко манипулировать, и она превращается в трубы и приспособления различных размеров и форм. Это обеспечивает простоту монтажа, простоту сварного соединения и устойчивость к замерзанию. Медные линии можно разморозить или предотвратить замерзание, в первую очередь, путем подачи слабого электрического тока через проводящую медную трубу.

Подрядчики и инженеры должны учитывать ряд факторов при проектировании сети трубопроводов.

ГЛИНЯНЫЕ И БЕТОННЫЕ ТРУБЫ
Стеклокерамические или керамические трубы являются старейшим видом канализационных и водопроводных трубопроводов в истории. Первые такие трубопроводы были проложены в Месопотамии 6000 лет назад. С самого начала глиняные трубы использовались для канализационных и ливневых стоков, и они оставались основным видом канализационных труб до начала 20 века (хотя многие из этих канализационных систем из стеклокерамических труб все еще функционируют сегодня). Для защиты от раздавливания, трещин и утечек глиняные трубы, как правило, разрабатываются и изготавливаются с толстыми стенками. Это привело к большому весу на погонный фут трубы, что потребовало местного производства, чтобы избежать затрат на транспортировку этого тяжелого материала. Позднее в 1920 века железная дорога сделала возможным экономичный транспорт с центральных заводов-изготовителей.

Производство стеклокерамических труб требует отливки отрезков глиняных труб в формы и изложницы с последующей сушкой на воздухе в течение 24 часов. Материал трубы состоит из простой глины, воды и нескольких органических добавок, что делает трубы из стеклокерамики очень «зеленым» строительным материалом. После полной сушки на воздухе сегменты труб обжигают в печи не менее 48 часов. В результате получается материал под названием терракота, который прочнее традиционных обожженных глин. Дополнительная прочность против приложенных нагрузок давления может быть достигнута за счет заливки трубы бетоном, армирующей, таким образом, трубу из стеклокерамики. Тем не менее, глиняные трубы подвержены повреждениям из-за проникновения корней, и с ними неудобно работать по сравнению с трубами из более легких материалов, таких как ПВХ.

ФОТОГРАФИИ: CORE & MAIN
Core & Main предлагает инновационные решения для
нового строительства и стареющей инфраструктуры. Железобетонная труба

 – широко используемый материал для изготовления труб на основе цемента. Однако из армированного бетона трудно формовать трубы с тонкими стенками и/или малыми диаметрами. Бетон сам по себе относительно прочен на сжатие, но слаб на растяжение. Так, приложенная к трубопроводу нагрузка может вызвать изгибающий момент части или всей его длины. Результирующий «изгиб» трубопровода, каким бы малым он ни был, создает напряжение в нижней части стенки трубы. Это вызывает растрескивание при напряжении, если оно не армировано стальными стержнями или сеткой. Эти характеристики и присущая ему прочность как на сжатие, так и на растяжение (благодаря стальному армированию) делают его идеальным для водопроводных трубопроводов большого диаметра, самотечной канализации и колодцев. Так, в магистральных соединителях и акведуках, соединяющих водохранилище с городом, использующим воду, будут использованы железобетонные трубопроводы. Железобетонная труба может достигать 20 футов в диаметре.

Железобетонные трубы впервые были изготовлены в США в начале 20 века. Существует пять основных методов производства: мокрое литье, центробежно-вращательное литье, сухое литье, пакерная головка и трамбовка. При мокром литье используется более влажная бетонная смесь, чем в других методах (просадка бетона менее 4 дюймов). Этот метод обычно используется для производства труб большого диаметра и более сложных фитингов, где требуется высокотекучий бетонный раствор для заполнения всех уголков и пространств в литейной форме. Необходимость схватывания бетона уменьшает количество деталей, которые могут быть изготовлены с помощью одной формы в процессе производства. В других методах используется более сухая бетонная смесь с нулевой осадкой и более высокой плотностью. Во всех методах сухой заливки используется своего рода низкочастотная и высокоамплитудная вибрация для придания бетону высокой плотности правильной формы. Эти сухие процессы позволяют отливать несколько деталей без деформации, повышая производительность одной формы. Кусочки выскальзывают из формы и напоминают твердую глину и высыхают в течение часа.

Асбестоцементная труба отличается от обычного бетона тем, что состоит из смешанной водной суспензии, состоящей из четырех пятых портландцемента и одной пятой волокон хризотилового асбеста длинного и среднего сорта. Суспензия обезвоживается с помощью барабана с вращающимися ситами, который также служит формой для труб. После сушки и извлечения из вращающегося цилиндра асбестовая труба отверждается в низкотемпературной печи. Волокна асбеста действуют как армирующий материал, устраняя необходимость в более дорогой стальной арматуре.

Асбестоцементная труба была популярна благодаря своим многочисленным физическим преимуществам (легкость, неподверженность коррозии и ржавчине, простота изготовления, меньшая стоимость и т.д.). Однако воздействие асбеста как на рабочих на заводе-изготовителе, так и на конечных пользователей, получающих воду по этим трубам, было сочтено опасным для окружающей среды и слишком большой опасностью для здоровья человека. Асбестоцементные трубы не производятся в США с 1970-х годов. Асбестоцементная труба используется редко и обычно снимается.

ПЛАСТИКОВЫЕ ТРУБЫ
Трубы из полиэтилена высокой плотности (ПЭВП) бывают двух видов: гофрированные и со сплошными стенками. Гофрированная труба может быть присоединена к трубопроводу путем механического соединения концов каждого сегмента трубы. Гофрированный полиэтилен высокой плотности обычно используется для ливневых и канализационных стоков. ПЭВП со сплошными стенками соединяется вместе путем стыкового сплавления концов сегментов трубы вместе с применением тепла и давления. В результате получается центрирующий сварной шов, который на самом деле прочнее самой трубы. Плавленый HDPE используется для водопроводов и других силовых сетей. В определенных ситуациях, например, когда трубопроводы, по которым проходят токсичные химические вещества или фильтрат из полигона, вытекают за пределы облицованной территории полигона, труба имеет двойные стенки с промежуточным пространством между стенками трубы. И наоборот, плавленый ПЭВП также может иметь перфорацию или прорези, чтобы действовать в качестве дренажной трубы для сбора во французских дренажах или в системах сбора и извлечения фильтрата из полигонов.

Трубы из полиэтилена высокой плотности классифицируются по рейтингу SDR. «SDR» означает «Стандартное отношение размеров» и равно нормальному наружному диаметру трубы и толщине ее стенки. Например, труба с рейтингом SDR-11 будет иметь внешний диаметр в 11 раз больше, чем толщина стенки трубы. При такой рейтинговой системе трубы с более низкими значениями SDR на самом деле будут прочнее, поскольку их толщина стенки трубы будет больше по отношению к ее внешнему диаметру.

Считается, что прочность трубы из полиэтилена высокой плотности, обычно устанавливаемой в траншее, по отношению к приложенным нагрузкам частично зависит от окружающего грунта обратной засыпки. Будучи нежесткой трубой без давления, устойчивость трубы из полиэтилена высокой плотности следует рассматривать как часть системы грунт/труба. Его способность к разрушению стенки, прогибу или другому структурному разрушению в значительной степени зависит от прочности грунта обратной засыпки и измеряется его модулем грунта (рассчитывается как отношение давления грунта к вертикальной деформации грунта при заданной плотности на месте). В дополнение к тому, что трубы из ПЭВП должны выдерживать статические нагрузки от обратной засыпки и покрытия дорожного покрытия, они рассчитаны на то, чтобы выдерживать приложенные ударные нагрузки. Стандартной ударной нагрузкой для целей проектирования является нагрузка на шоссе h30, которая основана на смоделированном движении 20-тонного грузовика и результирующем ударе. При минимальном покрытии 2 фута ударная нагрузка h30 эквивалентна 900 фунтов стерлингов за квадратный фут.

ПЭВП изготавливается из полиэтиленовой смолы методом экструзии. Полиэтиленовая смола и другие добавки нагреваются, смешиваются друг с другом и экструдируются в требуемую форму, чтобы сохранить эту форму в процессе охлаждения. Машина, используемая для производства труб из полиэтилена высокой плотности, называется экструдером. Его работа состоит в том, чтобы принимать сырую смолу через загрузочный бункер, нагревать смолу с помощью термопары и ленты нагревателя, смешивать смолу с помощью шнека подачи и выталкивать материал через матрицу соответствующего размера для создания трубы.

Трубы из поливинилхлорида (ПВХ) широко используются в новых водопроводных сетях. Материал трубы ПВХ недорог, прочен и легок. Кроме того, он устойчив к коррозии и не вступает в реакцию с большинством химических веществ. Только трубы из ковкого чугуна так же часто используются для водопроводных сетей. Труба из ПВХ производится в процессе, аналогичном тому, который используется для производства труб из ПЭВП, для которого требуется экструдер. Вместо смолы HDPE первой стадией производства труб из ПВХ является сочетание этилена и хлора с получением промежуточного продукта, называемого дихлоридом этилена. Это становится химическим сырьем для порошка ПВХ, который подается в экструдер.

ПВХ классифицируется по рейтингу SCH, причем наиболее часто используются SCH 40 и SCH 80. График ПВХ – это измерение толщины стенки трубы. Больший рейтинг Schedule указывает на более толстую стенку трубы. Трубы СЧ 40 и СЧ 80 имеют одинаковый наружный диаметр. При различной толщине стенки трубы SCH 80 будет иметь меньший внутренний диаметр трубы из-за толстой стенки трубы. Это приводит к различным номинальным значениям давления для каждого типа труб из ПВХ. Например, труба из ПВХ SCH 80 диаметром 4 дюйма имеет номинальное давление 320 фунтов на квадратный дюйм по сравнению с трубой из ПВХ SCH 40 диаметром 4 дюйма, номинальное давление которой составляет всего 220 фунтов на квадратный дюйм.

Прочность трубы из ПВХ, как более жесткой трубы, зависит от самой трубы. Характеристики прочности основания трубы также важны, но труба из ПВХ не считается конструкционной системой труба/грунт, как ПЭВП, независимо от окружающего грунта или обратной засыпки. Приложенные нагрузки для труб из ПВХ, проложенных на глубине менее 50 футов, обычно определяются по модифицированной формуле штата Айова. Эта формула рассчитывает потенциальный горизонтальный прогиб трубы в зависимости от приложенного вертикального напряжения, толщины стенки трубы и ее момента инерции, радиуса трубы, модуля упругости ПВХ и модуля подстилающего грунта. Расчетный максимальный прогиб в 7% считается обеспечивающим коэффициент безопасности 4 к 1 от разрушения трубы.

Труба из стекловолокна (также известная как термореактивный пластик, армированный стекловолокном, или «FRP») используется для водопроводов, силовых магистралей и самотечной канализации большого диаметра. Подобно ПЭВП и ПВХ, трубы из стекловолокна устойчивы к коррозии. Распространенный строительный материал, стекловолокно, используется в самых разных областях, включая изоляцию и изготовление резервуаров для хранения. В отличие от HDPE и PVC, FRP производится не методом экструзии, а методом намотки, в котором эпоксидные смолы сочетаются с самоусиливающимися непрерывными стеклянными нитями. В результате получается прочный по своей природе материал, устойчивый к химическим веществам и теплу. Он популярен в приложениях по добыче нефти и газа, где он может выдерживать экстремальные режимы температуры и давления. 9ПВХ 0003 классифицируется по рейтингу
по Списку (SCH), при этом SCH 40 и SCH 80 являются наиболее часто используемыми
.

ОСНОВНЫЕ ПОСТАВЩИКИ
Krausz USA предлагает широкий ассортимент решений для соединения, включая семейство Krausz HYMAX. Семейство соединительных муфт HYMAX спроектировано так, чтобы обеспечить быструю установку и гибкость, а также исключительную долговечность в любых условиях работы, включая максимальную рабочую температуру 125 ° F. Линейка продуктов HYMAX прошла полевые испытания на более чем миллионе установок в Северной Америке. Муфты HYMAX выпускаются с номинальным размером трубы от 1,5 до 60 дюймов. Krausz может разрабатывать изделия на заказ, в том числе сверхширокие размеры, используя различные продукты и сырье. Продукты HYMAX размером от 14 до 24 дюймов во всех конфигурациях доступны с прокладками NBR в дополнение к EPDM. Продукты HYMAX MTO (изготавливаемые на заказ) можно заказать с прокладками NBR размером от 26 до 60 дюймов. Теперь доступны комплекты сменных центрирующих болтов для муфт HYMAX размером 14 дюймов и выше.

Удерживающие устройства Krausz HYMAX GRIP сочетают в себе запатентованную технологию соединения HYMAX с уникальной удерживающей системой, соединяющей концы труб и предотвращающей любое возможное движение. Разработанные с использованием запатентованной технологии Krausz, ограничители труб HYMAX GRIP работают со всеми металлическими и пластиковыми трубами и подходят для широкого спектра применений. HYMAX GRIP соединяет и фиксирует широкий выбор труб различных типов и диаметров; он также позволяет соединять трубы из одинаковых или разных материалов и диаметров. HYMAX GRIP предотвращает осевое движение трубы без использования упорных блоков. Запатентованная прокладка HYMAX GRIP эффективно превращает стык трубы в гибкое соединение и допускает динамическое отклонение трубы до 4 градусов в каждую сторону, уменьшая будущие трещины и разрывы трубы. GRIP изготовлен из высокопрочного ковкого чугуна и может выдерживать рабочую температуру до 125°F и выше.

Сплавление трубы большого диаметра в траншее

US Pipe, компания Forterra, предлагает полный ассортимент труб из ВЧШГ, труб с защемленными соединениями, изготовления, прокладок и фитингов, а также другую продукцию для водоснабжения и водоотведения. US Pipe производит высокотехнологичные трубы для систем водоснабжения и водоотведения. Уже более 100 лет компания US Pipe поставляет критически важные компоненты для создания надежной инфраструктуры водоснабжения и канализации. Широкий выбор продуктов компании позволяет US Pipe предлагать клиентам поддержку, необходимую для обеспечения долговечности системы водоснабжения. US Pipe предлагает дополнительную поддержку отраслевых инженерных групп, которые помогают проектировать, создавать и управлять проектами.

Компания Core & Main, базирующаяся в Сент-Луисе, является крупнейшим дистрибьютором товаров для водоснабжения, канализации, ливневой канализации и противопожарной защиты в США. Имея более 250 филиалов по всей стране, компания сочетает местный опыт с национальной цепочкой поставок, чтобы предоставлять подрядчикам и муниципалитетам инновационные решения для нового строительства и устаревшей инфраструктуры. Компания распространяет продукты, которые являются неотъемлемой частью строительства, ремонта и обслуживания систем водоснабжения и водоотведения и служат частью базовой муниципальной инфраструктуры, необходимой для поддержки населения и экономического роста, а также жилищного и коммерческого строительства. Их проекты варьируются от установки водопроводных и канализационных линий, систем удержания ливневых стоков и строительства водоочистных сооружений до оборудования и услуг противопожарной защиты. Core & Main является одним из крупнейших в стране дистрибьюторов труб из полиэтилена высокой плотности (HDPE) для широкого спектра применений, включая муниципальные, промышленные, полигонные, геотермальные, горнодобывающие и т. д. Более 3000 сотрудников компании следуют ее видению: создать мир, в котором сообщества процветают, потому что ее люди и продукты обеспечивают безопасную и устойчивую инфраструктуру для будущих поколений.

Таблица размеров труб из ПВХ

Размеры труб из ПВХ отличаются от размеров, которые называются трубами. Например, 1-дюймовая труба из ПВХ на самом деле имеет внешний диаметр 1,315 дюйма и внутренний диаметр 1,029 дюйма. Фитинги следуют той же схеме: 1-дюймовый фитинг имеет отверстие 1,315 дюйма для установки 1-дюймовой трубы, которая на самом деле имеет диаметр 1,315 дюйма. Отверстие в фитинге и размер трубы точно такого же размера; это называется «посадка с натягом», и две части предназначены для «сварки» вместе с помощью клея для ПВХ, который на самом деле является растворителем, который сплавляет две части вместе.0003

Труба из ПВХ E Размеры

Спецификация 40 Размеры

Ном. Размер трубы (дюймы)	Н.Д.	Средний В.Д.	Мин. Стена	Ном. Вт./фут.	Макс. В.П. пси*
1/8″	0,405	0,249	0,068	0,051	810
1/4″	0,540	0,344	0,088	0,086	780
3/8 дюйма	0,675	0,473	0,091	0,115	620
1/2 дюйма	0,840	0,602	0,109	0,170	600
3/4 дюйма	1,050	0,804	0,113	0,226	480
1″	1,315	1,029	0,133	0,333	450
1-1/4 дюйма	1,660	1,360	0,140	0,450	370
1-1/2″	1. 900	1,590	0,145	0,537	330
2 дюйма	2,375	2,047	0,154	0,720	280
2-1/2 дюйма	2,875	2,445	0,203	1,136	300
3 дюйма	3.500	3.042	0,216	1,488	260
3-1/2″	4.000	3,521	0,226	1,789	240
4 дюйма	4.500	3,998	0,237	2,118	220
5 дюймов	5,563	5.016	0,258	2,874	190
6 дюймов	6,625	6. 031	0,280	3,733	180
8 дюймов	8,625	7,942	0,322	5,619	160
10 дюймов	10.750	9,976	0,365	7,966	140
12 дюймов	12.750	11.889	0,406	10,534	130

Спецификация 80 Размеры

Ном. Размер трубы (дюймы)	Н.Д.	Средний В.Д.	Мин. Стена	Ном. Вт./фут.	Макс. В.П. пси*
1/8″	. 405	.195	0,095	0,063	1230
1/4″	.540	.282	0,119	0,105	1130
3/8″	.675	.403	0,126	0,146	920
1/2 дюйма	.840	.526	0,147	0,213	850
3/4 дюйма	1,050	.722	0,154	0,289	690
1″	1,315	.936	0,179	0,424	630
1-1/4 дюйма	1,660	1,255	0,191	0,586	520
1-1/2″	1.900	1,476	0,200	0,711	470
2 дюйма	2,375	1,913	0,218	0,984	400
2-1/2 дюйма	2,875	2,290	0,276	1. 500	420
3 дюйма	3.500	2,864	0,300	2.010	370
3-1/2″	4.000	3,326	0,318	2,452	350
4 дюйма	4.500	3,786	0,337	2,938	320
5 дюймов	5,563	4,768	0,375	4.078	290
6 дюймов	6,625	5.709	0,432	5.610	280
8 дюймов	8,625	7,565	0,500	8,522	250
10 дюймов	10.750	9.493	0,593	12.635	230
12 дюймов	12. 750	11.294	0,687	17.384	230

*Макс. Давление воды при 68 градусах по Фаренгейту. Более высокие температуры снижают номинальное давление.

HDPE Термопластичные размеры труб Dips Dips MM преобразование диаграммы — растворы сварки Hayes

Размеры труб IPS (дюймы) — ( I RON P IPE S IZE RONE) P IPE S IZE RON) P IPE S IZE)
PIME , это оригинальная система размеров труб начала 19 ^го  века. IPS по-прежнему является преобладающей системой размеров, используемой в большинстве отраслей, включая сбор нефти и газа, газораспределение, добычу полезных ископаемых, а также некоторые приложения для питьевой воды и сточных вод.

10

0,84

0

9000

9000

968 60,600 ММ

709608 24. 600 мм

Размеры труб (дюймы) — Размер трубы на основе прокачки железной трубы) , или DIPS, был создан в 1948 году, когда толщина стенок железных труб была более контролируемой и можно было поддерживать требуемый внутренний диаметр (ID). Система размеров труб DIPS до сих пор является преобладающей системой размеров, используемой в системах питьевого водоснабжения и канализации.

9

355.28 ММ.

9000 9000 96 9,5 9,5 9,5 мм

9000 9000 9000 19,5 19,5 9,5 9,59,5 мм

9000 9000 9000 9000 мм

9 96 96 9699

996996 969

Номинальный диаметр трубы DIPS (известен как дюймы)	Реальный наружный диаметр (НД) (дюймы)	Реальный наружный диаметр (НД) 2 мм, 1 дюйм4 (мм, 1 дюйм4) (мм, 1 дюйм4) (мм)
3″ DIPS	3,96 mm	100,584 mm
4″ DIPS	4,8 mm	121,92 mm
6″ DIPS	6,9 mm	175,26 мм
8″ DIPS	9,05 мм	229,87 мм
10 ″ Dips	11,1 мм	281,94 мм
12 ″ DIPS	13,2 мм
14 ″ Dips	15,3 мм	388,62 мм
16 ″ Dips	17,4 мм	441,96 мм
18 ″ DIPS
18 ″ DIPS
18 ″ DIPS
18 ″ DIPS
18 gips
. мм	495,3 мм
20″ DIPS	21,6 мм	548,64 mm
24″ DIPS	25,8 mm	655,32 mm
30″ DIPS	32 mm	812,8 mm
36″ DIPS	38,3 mm	972,82 mm
42″ DIPS	44,5 mm	1130,3 mm
48″ DIPS	50,8 mm	1290,32 mm

МЕТРИЧЕСКИЕ РАЗМЕРЫ ТРУБ (мм) – (европейские размеры)

1107 ″ IPS = 323,85 мм

110

999999999999999999999999999999999999999999999999999999999999999999999999999999999999999999989а

мм труба DN Номинальный диаметр	мм OD Внешний диаметр	БОЛЬШЕ ДУМА , 34 мм
25 мм	25,3	3/4 ″ IPS = 26,67 мм
32 мм	32,3	1 ″ IPS = 33,40 мм
1 ″ IPS = 33,40 мм
	40 мм	40,4	1-1/4″ IPS = 42,16 мм
50 мм	50,5	1-1/2 ″ IPS = 48,26 мм
63 мм	63,4 мм	2 ″ IPS = 60,33 мм
75 мм	75,5	2-1/2 ″ IPS = 72,90 мм
90 мм	90,6 мм	3 ″ IPS = 88,90 мм
110mm MP = 88,90 мм
110mmm MP = 88,90 мм
110,9000.	110,7 мм	4″ IPS = 114,30 мм
140 мм	140,9	5″ IPS = 141,22 мм
160 mm	161 mm	6″ IPS = 168,28 mm
180 mm	181,1	7″ IPS = 180,98 mm
200 mm	201 , 2 мм	8 ″ IPS = 219,08 мм
250 мм	249,7 мм	10 ″ IPS = 273,05 мм
315 мм	314,6 мм	1210008 315 мм	314,6 мм	12 12 315 мм	314,6 мм	12158 315 мм	314,6 мм 9000
314,6 мм
355 мм	354,2 мм	14″ IPS = 355,60 мм
400 мм	399,3 мм	16 ″ IPS = 406,40 мм
450 мм	449,9 мм	18 ″ IPS = 457,20 MM
5008 5008 5008 5008 5008 5008 5008 5008 5008 5008	70008 5 ″ IPS = 457,20 ММ
	5.	499,4 mm	20″ IPS = 508,00 mm
550 mm	5634,4 mm	22″ IPS = 558,80 mm
600 mm	629,2 mm	24″ IPS = 609,60 мм
630 мм	633,8 мм	25 ″ IPS = 630,00 мм
700 мм		28 ″ IPS = 711,20 мм
750 мм		30 ″ IPS = 762,00 мм		30 ″ IPS = 762,00 мм
800 мм	807,2 мм	32 ″ IPS = 812,80 мм
900 мм	908,1 мм	36 ″ IPS = 914,40 мм
1000 ММ	10008 10008 1000 8 36 ″. 1009,0 мм	42″ IPS = 1066,80 мм
1200 мм		48″ IPS = 1219,20 мм

Категории товаровВыберите категориюСнятые с производства товарыМашины для стыковой сваркиКомплект утюга для раструбной сваркиАксессуары для раструбной сваркиЭлектросварочные машиныЗапасные части
КОМПЬЮТЕРНОЕ ПРОЕКТИРОВАНИЕ И ДИЗАЙН

​ Номинальный размер трубы (NPS)  – это североамериканский набор стандартных размеров для труб, используемых для высоких или низких давлений и температур. Номинальный размер трубы относится только к внешнему диаметру (НД) трубы, что делает его несколько расплывчатым. Например, когда мы говорим, что размер трубы равен 2 NPS, это относится ко всем трубам, имеющим наружный диаметр 2,375 дюйма (или 60,3 мм), независимо от толщины стенки и, следовательно, внутреннего диаметра. Конкретная труба идентифицируется по диаметру трубы и другому безразмерному числу толщины стенки, называемому 9.0163 Расписание (SCH). Спецификация трубы задает толщину стенки трубы. Увеличение толщины стенки трубы увеличивает механическую прочность трубы, что позволяет ей выдерживать более высокие расчетные давления.
Термины «Номинальный внутренний диаметр» (NB) и «Номинальный диаметр» (DN) также часто используются взаимозаменяемо с «Номинальным размером трубы» (NPS). Номинальный диаметр (NB) является европейским обозначением, эквивалентным NPS. Для NPS 5 и выше номинальный диаметр (DN) равен NPS, умноженному на 25.
Первоначально используются трубы только трех толщин –

• Стандартная (STD)
• Сверхпрочная (XS)
• Двойная сверхпрочная (XXS)

Однако с развитием промышленности и использованием труб в различных условиях давления и температуры эти три размера не подходят для всех применений. В таблицы размеров труб было внесено множество изменений и дополнений, основанных на отраслевом использовании и стандартах API, ASTM и других. На сегодняшний день у нас есть диапазон толщин стенок, а именно:

• СЧ 5, 5S, 10, 10S, 20, 30, 40, 40S, 60, 80, 80S, 100, 120, 140, 160, СТД, XS И XXS.

Трубы из нержавеющей стали из-за меньшего риска выхода из строя из-за неагрессивных свойств позволяют использовать трубы с меньшей толщиной стенки. Первоначально были созданы более тонкие сортаменты труб 5S и 10S, а затем последовали другие размеры «S». Трубы из нержавеющей стали чаще всего доступны в стандартных весовых размерах (обозначаются S , например, Щ 10С ). Однако трубы из нержавеющей стали также могут быть доступны в других графиках. Из-за своих тонких стенок меньшие размеры «S» не могут быть соединены резьбой в соответствии с кодом ASME, а должны быть сварены плавлением.
В новой системе расписания

• Стандарт расписания (STD) идентичен SCH 40S, а 40S идентичен 40 для NPS 1/8 до NPS 10 включительно.
• Schedule Extra Strong (XS) идентичен SCH 80S, а 80S идентичен 80 для NPS 1/8 до NPS 8 включительно.
• Двойная сверхпрочная (XXS) стенка толще, чем у сортамента 160, от 1/8 дюйма до 6 дюймов включительно, а стенка сортамента 160 толще, чем стенка XXS для размера NPS 8 дюймов и больше.

Номинальный размер трубы и спецификация совместно задают внешний диаметр трубы (OD) и толщину стенки (и, следовательно, внутренний диаметр (ID) фиксируется автоматически). Например, NPS 14 Sch 40 имеет внешний диаметр 14 дюймов (360 мм) и толщину стенки 0,437 дюйма (11,1 мм).
Однако значения номинального размера трубы (NPS) и внешнего диаметра (OD) не всегда совпадают, что может привести к путанице.

• Для NPS от ⅛ до 12 –  Значения NPS и OD различаются. Например, наружный диаметр трубы NPS 12 на самом деле составляет 12,75 дюйма (324 мм). Чтобы найти фактический внешний диаметр для каждого значения NPS, обратитесь к справочным таблицам, основанным на стандартах ASME B36. 10M и B36.19M.
• Для NPS 14 и выше — Значения NPS и OD равны. Другими словами, труба NPS 14 на самом деле имеет наружный диаметр 14 дюймов (360 мм).

Несколько общих правил, касающихся номинального размера трубы (NPS) и спецификации,

1. Для данного NPS внешний диаметр остается фиксированным, а толщина стенки увеличивается с увеличением номера спецификации.
2. Для заданного номера таблицы наружный диаметр увеличивается с увеличением NPS, в то время как толщина стенки либо остается постоянной, либо увеличивается.
3. С помощью уравнений и правил ASME B31.3 «Технологические трубопроводы» можно показать, что номинальное давление уменьшается с увеличением NPS и постоянным графиком.

Расчет внутреннего диаметра трубы (ID)
Для инженеров-технологов наиболее важной информацией является внутренний диаметр трубы (ID), так как он используется в расчетах размеров линии
. Как обсуждалось выше, для заданного номинального размера трубы (NPS) внешний диаметр трубы (OD) остается постоянным. По мере изменения спецификации трубопровода изменяется идентификатор трубопровода.
Внутренний диаметр трубы можно легко рассчитать, если известны NPS трубы и график. Идентификатор трубы указан
по NPS трубы минус удвоенная толщина стенки трубы (которую можно получить из спецификации трубы).
Например, для трубы 12 NPS (DN 300 мм), сортамент 40, внешний диаметр и толщина стенки составляют соответственно 12,75 дюйма (324 мм) и 0,406 дюйма (10,4 мм). Таким образом:

• Внутренний диаметр трубы = 12,75 дюйма – 2 x 0,406 дюйма = 11,94 дюйма или
• Внутренний диаметр трубы = 324 мм – 2 x 10,4 мм = 303,2 мм.

Следует помнить, что толщина стенок находится в пределах заданного допуска, зависящего от используемого технического стандарта. Типичный допуск на толщину стенки составляет 12,5%. Это означает, что фактический внутренний диаметр трубы может незначительно отличаться от указанного выше.

ДРУГИЕ ТЕМЫ
​

КОМПЬЮТЕРНОЕ ПРОЕКТИРОВАНИЕ И ПРОЕКТИРОВАНИЕ

Как выбрать накладку для трубы — понимание размеров IPS

При выборе накладки для стенки трубы не путайте размер железной трубы с фактическим размером

Чтобы подобрать накладку для стенки трубы нужного размера, сопоставьте внутреннего диаметра пластины к наружному диаметру трубы. При этом следите за тем, чтобы не запутаться в разнице номинальных размеров труб и фактические размеры трубы . Таким образом, ваша настенная накладка идеально подойдет к вашей трубе.

Когда труба проходит сквозь стену, для нее необходимо вырезать отверстие. Большой зазор непригляден и, как правило, необходим. Настенные пластины для труб закрывают эти отверстия, обеспечивая чистый, законченный вид. Они предлагают те же преимущества для труб, что и накладки для пожарных спринклеров.

Но вещи не выглядят такими чистыми или законченными, когда настенная пластина не соответствует размеру трубы . Чаще всего люди получают пластины, которые слишком велики для их труб и выглядят так же неряшливо, как и исходное отверстие.

При покупке всех видов труб и фитингов, включая пластины для стенок труб, полезно знать разницу между номинальным размером и фактическим размером . В этой статье объясняется, как работают измерения размера железной трубы (IPS), какие типы компонентов их используют и как определить фактический размер меры, заданной в IPS.

Мастерство в деталях. Для чистой отделки там, где труба проходит через стены, используйте настенную пластину подходящего размера. Наш выбор настенных тарелок доступен в белом или хромированном цвете и имеет широкий диапазон размеров, отвечающих вашим потребностям.

Что такое IPS? Понимание размера железной трубы

При покупке настенных пластин для труб или любых других аксессуаров для труб вы можете встретить аббревиатуру IPS , что означает размер железной трубы. IPS — это система размеров, которая используется для всех видов труб, а не только для железных труб. ПВХ, железо, нержавеющая сталь и медные трубы могут измеряться в IPS.

Имейте в виду, что измерения IPS не являются фактическим размером трубы . Число IPS для трубы или фитинга всегда на меньше фактического размера на . Давайте углубимся в это подробнее.

IPS не является фактическим размером

У многих людей возникают проблемы с IPS, потому что это номинальное измерение. Другими словами, 2-дюймовая труба IPS — это 2 дюйма только по названию . Фактический внешний диаметр 2-дюймовых пипсов IPS составляет 2,375 дюйма. Вероятно, ни одна часть 2-дюймовой трубы IPS не имеет размера 2 дюйма.

Это может показаться глупым. Однако важные нововведения купили нам номинальные размеры вроде IPS, так что используется из-за истории и удобства. Легче сказать и запомнить «2 дюйма IPS», чем «2,375 дюйма». Подробнее об этом позже.

К счастью, размеры IPS одинаковы — 2-дюймовая труба IPS всегда имеет внешний диаметр 2,375 дюйма . Чтобы преобразовать IPS в наружный диаметр трубы, вам необходимо обратиться к таблице. Вот удобная таблица размеров IPS и наружных диаметров:

Если вы перепутаете IPS и реальный размер, вы получите слишком большие настенные панели!

Что произойдет, если вы захотите купить сантехнические принадлежности, например, настенную пластину для закрытия прохода в стене, но не знаете разницы между IPS и реальным размером? Может быть, вы измеряете свою трубу и обнаруживаете, что ее внешний диаметр равен 1,9. дюймы. Итак, вы выбрали 2-дюймовую настенную панель IPS. Это должно сработать, верно?

Неправильно!

Опять же, фактический внешний диаметр трубы всегда больше размера IPS примерно на 10%. Смешивание IPS и фактического размера приведет к тому, что компоненты не будут сочетаться друг с другом.

При выборе пластин для стенок труб важно знать разницу между IPS и фактическим размером.

Как подобрать идеальную настенную пластину

Выбрать настенную пластину, подходящую для трубы и закрывающую отверстие, несложно. Вам нужно два измерения: размер отверстия необходимо закрыть и размер трубы .

Сначала измерьте размер отверстия в стене. В этом нет никакой хитрости. Если отверстие имеет диаметр 4 дюйма, найдите табличку с надписью «отверстие 4 дюйма». Номинальных размеров отверстий в стенах нет.

Во-вторых, измерьте внешний диаметр трубы. Затем не забудьте преобразовать это измерение в IPS. Если вы пропустите этот шаг, у вас может получиться настенная пластина, которая подходит слишком свободно и выглядит так же уродливо, как исходное отверстие.

Наконец, найдите настенную пластину, которая соответствует размеру отверстия и размеру трубы IPS. Эта пластина плотно прилегает к вашей трубе и аккуратно закрывает щель в стене.

Для чистой, привлекательной отделки, где трубы проходят через стены, используйте настенную пластину, чтобы закрыть отверстие. Приобретите наш выбор настенных пластин, которые подходят для труб от 1/2 до 10 дюймов IPS!

Понимание номинальных размеров, таких как IPS, NPS и т. д.

Размер железной трубы является одним из многих номинальных размеров, используемых в строительстве и противопожарной защите. Многие люди знакомы с 2-х по размеры пиломатериалов. 2 на 4 номинально 2 дюйма на 4 дюйма, но на самом деле 1,5 дюйма на 3,5 дюйма.

Некоторые отрасли промышленности, в которых используются номинальные измерения, включают:

• Электроэнергетика — электроэнергия сети или сети имеет номинальное напряжение 120 В, но фактическое напряжение может немного отличаться
• Аккумуляторы — Аккумуляторы различного химического состава имеют характерные номинальные напряжения. Фактическое напряжение может отличаться
• Пиломатериалы— Размеры деревянных досок не соответствуют их номинальным размерам
• Размер трубы — Размеры труб можно определить на основе номинального размера трубы (NPS) или размера железной трубы (IPS)
• Толщина трубы — Толщина стенки трубы использует систему спецификаций труб

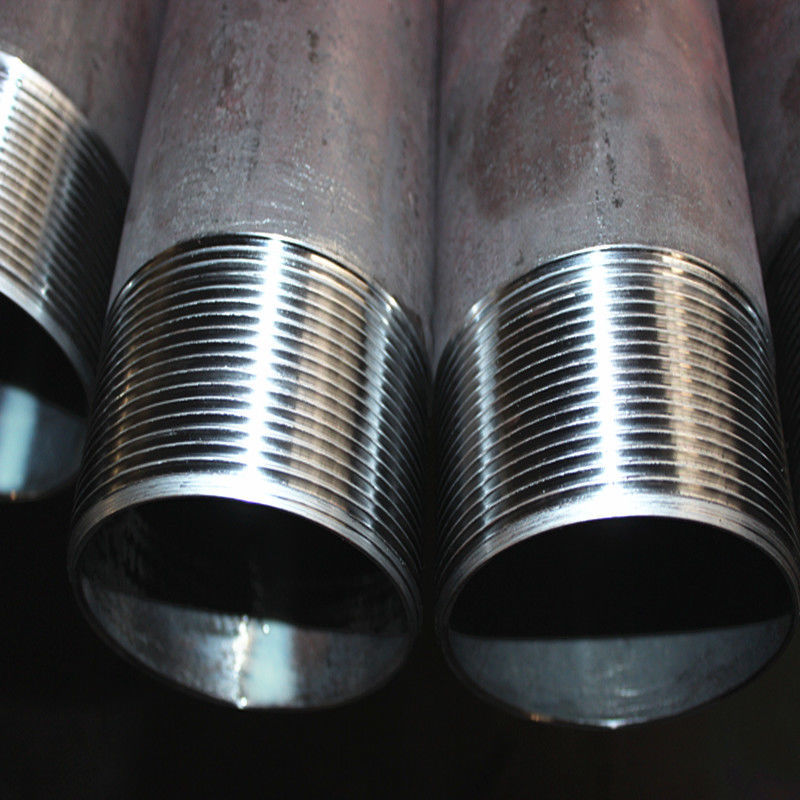

• Трубная резьба — Размеры труб с резьбой основаны на системе Национальной трубной резьбы (NPT)

Здесь, в QRFS, противопожарная защита и трубы — одни из наших любимых тем. Итак, давайте углубимся в историю и применение номинальных систем для размера трубы, толщины трубы и трубной резьбы.

Стандартные размеры труб и резьбы — IPS, NPS и NPT

IPS и NPS — это системы номинальных размеров труб, которые не соответствуют фактическим размерам труб. Но почему бы нам просто не классифицировать вещи по внешнему диаметру трубы?

Размеры труб обусловлены историей индустриализации. До массового производства такие компоненты, как трубы из кованого железа, изготавливались вручную. Трубы изготавливались путем сварки двух половинок, и разные металлургические заводы использовали свои размеры. Вещи от разных производителей никогда не будут сочетаться друг с другом!

Еще в 1862 году, в разгар Гражданской войны в США, предприимчивый Роберт Бриггс представил первый в мире набор стандартов труб. Бриггс был начальником металлургического завода Паскаля в Филадельфии и убедил соседние металлургические заводы принять его размеры. Это привело к взаимозаменяемости труб и фитингов, что в современном мире считается само собой разумеющимся. IPS происходит от «Стандарта Briggs», а NPS заменил IPS.

Когда-то IPS грубо обозначали внутренний диаметр трубы. В то время это было так, хотя стандартных толщин стенок труб было всего три: STD («стандартная»), XS («сверхпрочная») и XXS («сверх-сверхпрочная»). В настоящее время существует слишком много толщин труб, чтобы это имело смысл.

Со своей стороны, NPS не просто описывает внешний диаметр. Также помогает обеспечить стандартизацию труб с резьбой s. Размеры резьбы на трубе с конической резьбой измеряются с помощью системы под названием National Pipe Thread (NPT). Поскольку нарезка трубной резьбы в конечном итоге зависит от внешнего диаметра, размеры NPT соответствуют размерам NPS. Таким образом, всегда подходят охватываемые и охватываемые концы любой 2-дюймовой трубы с резьбой NPS.

Система ведомости труб

В машиностроении и на производстве знание наружного диаметра трубы — едва ли не полдела. Чтобы понять, как труба выдержит давление или насколько велик ее внутренний диаметр, вам нужно знать толщину стенки. В прошлом STD, XS и XXS использовались для измерения толщины стенки. Теперь мы используем график труб .

Толщина стенки трубы определяется ее спецификацией. Например, график 40 является стандартным размером. Чем выше номер графика, тем толще стенки. Но для трубы сортамента 40 не существует единой толщины стенки.

Вместо этого график является безразмерным измерением, а фактическая толщина стенки зависит от комбинации номинального размера и графика трубы.

Для справки ознакомьтесь с этой таблицей стандартных номинальных размеров труб и спецификаций труб:

NPS	Внешний диаметр	Толщина стенки	Внутренний диаметр	Толщина стенки	Внутренний диаметр
		Расписание 40		Расписание 40
1/8	0,405	0,068	0,269	0,095	0,215
1/4	0,54	0,088	0,364	0,119	0,302
3/8	0,675	0,091	0,493	0,126	0,423
1/2	0,84	0,109	0,622	0,147	0,546
3/4	1,05	0,113	0,824	0,154	0,742
1	1,315	0,133	1,049	0,179	0,957
1-1/4	1,66	0,14	1,38	0,191	1,278
1-1/2	1,9	0,145	1,61	0,2	1,5
2	2,375	0,154	2,067	0,218	1,939
2-1/2	2,875	0,203	2,469	0,276	2,323
3	3,5	0,216	3,068	0,3	2,9
3-1/2	4	0,226	3,548	0,318	3,364
4	4,5	0,237	4. 026	0,337	3,826

Подведем итоги. Во-первых, номинальный размер определяет внешний диаметр (даже если номинальный диаметр 2 дюйма не означает фактического диаметра 2 дюйма). Во-вторых, толщина стенки трубы описывается таблицей . Чем больше график, тем толще стены. Однако график не является абсолютным показателем — он зависит от внешнего диаметра.

Понимание номинальных размеров, таких как IPS, помогает обеспечить правильную подгонку всех деталей.

Стандартизация — одна из отличительных черт индустриальной эры. Это включает в себя стандартизацию деталей и оборудования. Например, размеры труб определяются на основе нескольких номинальных измерений. Номинальные размеры, такие как размер железной трубы, могут не соответствовать фактическим размерам трубы. Это может раздражать, но как только вы поймете, как это работает, вы сможете легко ориентироваться в спецификациях труб и других компонентов.
