Пайка медной трубки: пошаговый разбор технологии и практические примеры

Содержание

пошаговый инструктаж и разбор нюансов

Медные трубы используются намного реже, чем металлопластиковые или полипропиленовые. Но благодаря комплексу отличных технических характеристик – теплопроводности, антикоррозийной и биологической стойкости – они встречаются в системах водоподачи, отопления, кондиционирования.

Длинномерная продукция из меди стоит дорого, но можно сэкономить на монтаже. Например, пайка медных труб газовой горелкой доступна любому, кто захочет самостоятельно усовершенствовать систему или произвести ремонт. Мы расскажем о том, как производятся паянные соединения, приведем правила их выполнения.

Содержание статьи:

Особенности процесса пайки меди
Необходимые инструменты и материалы
Подробная инструкция по пайке медных труб
- Шаг #1 — нарезка деталей
- Шаг #2 — зачистка и расширение срезов
- Шаг #3 — нанесение флюса
- Шаг #4 — соединение деталей
- Шаг #5 — пайка по капиллярной технологии
- Шаг #6 — обработка швов
Рекомендации опытных мастеров
Выводы и полезное видео по теме

Особенности процесса пайки меди

Суть пайки заключается в герметичном соединении двух элементов медного трубопровода с помощью нагревания и расплавления связующего материала – припоя.

Оловянный сплав после остывания образует надежную, неразборную конструкцию, которая в дальнейшем будет использоваться для транспортировки теплоносителя, холодной воды, хладагента.

Процесс пайки медных трубок при монтаже водонагревательного оборудования. Нагревание выполняется ручной газовой горелкой, в качестве припоя – оловянная проволока

В быту обычно применяют низкотемпературную или, другими словами, мягкую пайку, при которой температура пламени от не превышает 450 °С. Для нее используют легкоплавкий припой, а максимальный диаметр труб – не более 110 мм.

Мягкая капиллярная пайка подходит для оборудования систем водоснабжения и отопления, но для транспортировки газа не применяется.

Необходимые инструменты и материалы

Чтобы соединения труба-труба или труба-фитинг были герметичными и со временем не утратили свои эксплуатационные качества, необходимо использовать специальный инструмент и материалы, изготовленные проверенными производителями.

Инструменты, которые планируется применять постоянно в сборке трубопроводов из , рекомендуем покупать в специализированных маркетах, а для разовых работ сгодятся товары из китайских интернет-магазинов.

Минимальный набор для капиллярной пайки включает в себя ряд приспособлений.

Галерея изображений

Фото из

Трубный материал должен содержать не менее 99% меди. Отожженные трубки обычно продаются бухтами длиной 25 м или 50 м, а неотожженные – прогонами длиной 3 м или 5 м

Для домашних работ обычно приобретают ручной инструмент, работающий от газового баллончика с пропан-бутаном. Удобнее работать, если предусмотрены пьезоподжиг, нагрев газа, регулировка пламени

При делении трубы на элементы обычной пилой или электролобзиком рез получается неровным. Труборез обеспечивает точность, аккуратность, отсутствие заминания

С помощью расширителя-калибратора можно расширить диаметр на конце трубки. Развальцовка трубок применяется, когда производят соединение без использования муфт

Фаскосниматель используют для подготовки разрезанных труб, чтобы очистить края от заусенцев, сделать поверхность металла более гладкой и ровной, заузить кромку

Пайка в домашних условиях обычно производится с помощью оловянного припоя. Лучшими добавками к олову считаются серебро и медь, но также используют сплавы с сурьмой, висмутом

Перед соединением медных элементов места контакта смазывают жидким или пастообразным флюсом, который обеспечивает равномерное растекание припоя по зоне пайки

Ершиком с жесткой металлической щеточкой обрабатывают внутреннюю поверхность трубки перед нанесением пасты. Также понадобятся губка или наждачка – для наружной обработки, а ветошь – для удаления излишков флюса

Медные трубы нужного диаметра

Газовая горелка с регулировкой

Труборез для нарезания элементов

Расширитель для безмуфтового соединения

Фаскосниматель для снятия верхнего слоя металла

Припой для капиллярной пайки

Флюс или паста для обработки меди

Ершик для внутренней поверхности

Для удобства использования горелки иногда применяют тиски, если процесс пайки производится на столе или верстаке.

При соединении элементов уже смонтированного трубопровода все действия выполняются только вручную. В одной руке обычно держат горелку, в другой – припой

Чтобы быстро и эффективно очистить внутреннюю поверхность трубки, вместо ручного ершика можно использовать насадку для шуруповерта.

Подробная инструкция по пайке медных труб

Чтобы набить руку, рекомендуют потренироваться на ненужных кусочках трубы. Приступать к серьезным работам следует, когда отработаны все навыки – точно отрезать деталь, правильно обрабатывать ее, пользоваться газовой горелкой. Процесс пайки можно разделить на 6 шагов.

Шаг #1 — нарезка деталей

Если нужно заменить фрагмент трубопровода или полностью собрать водопроводную/отопительную систему, потребуются куски медной трубы различной длины. Раскрой материала производится с помощью , с критериями выбора которого ознакомит рекомендуемая нами статья.

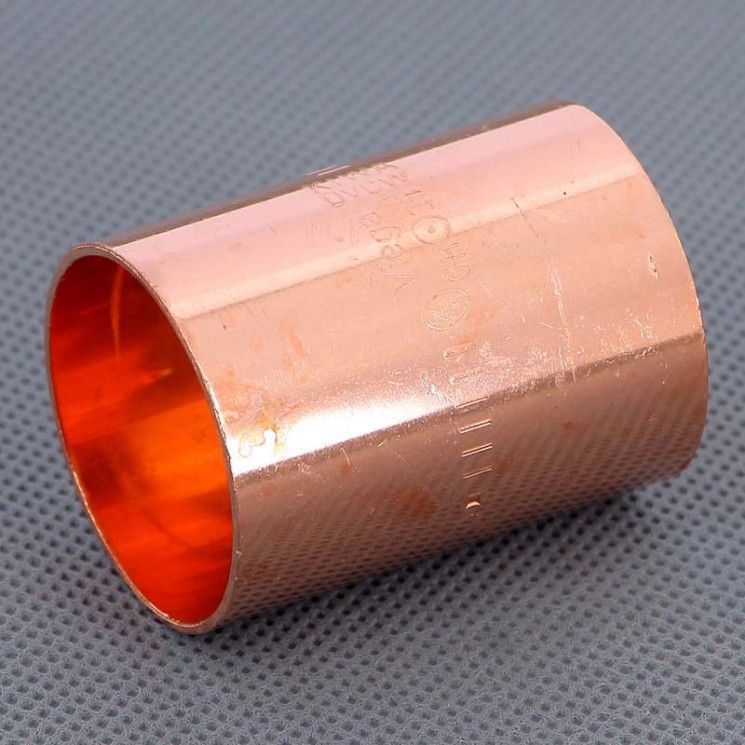

Обычно их соединяют посредством тройников, уголков, муфт. Также используют раструбный способ, при котором один фрагмент вставляют в другой, с расширенным концом.

Используя разметочный материал – рулетку и маркер – измеряем длину деталей для трубопровода. Важен каждый миллиметр, поэтому стараемся производить максимально точные расчеты

Затем берем труборез и нарезаем трубу на фрагменты нужной длины. Если работы проводятся на столе, можно использовать электротруборез или ручную модель с большим радиусом разгона. Для проведения работ в стесненных обстоятельствах, например, около стены, подойдет только компактный ручной инструмент.

Существуют удобные роликовые варианты со стальными лезвиями. Пользоваться ими легко: нужно надеть труборез сбоку на заранее отмеченное место реза, зафиксировать храповым механизмом, а затем вращать инструмент вокруг трубы.

Если труборез подобран правильно, то есть для тонкостенной меди, то концы трубки в месте реза не деформируются, а будут ровными и не скошенными

Советуем не производить нарезку сразу всех фрагментов – возможно, в процессе пайки трубопровод сдвинется, изменив свою конфигурацию, и длину некоторых деталей придется менять.

Шаг #2 — зачистка и расширение срезов

Плотное прилегание металлических частей и равномерное растекание гарантированы только тогда, когда максимально качественно зачищена зона соединения.

Для этого обрабатываем оба примыкающие друг к другу фрагмента и с внутренней стороны, и с внешней:

Сначала снимаем фаску, чтобы уменьшить толщину металла и подготовить кромку под пайку. Для чего используем фаскосниматель – небольшой инструмент цилиндрической формы.
Если два отрезка трубы будут соединяться напрямую, диаметр края одного фрагмента увеличиваем специальным инструментом – расширителем.
Затем берем металлический ершик и обрабатываем внутреннюю сторону.
Мелкой наджачкой или металлической губкой зачищаем до блеска внешнюю сторону.

Очищенная и обезжиренная зона детали отличается даже визуально.

Образец обработанной медной трубы под пайку: с конца снят грат, поверхность начищена. Обычно при соединении двух деталей у одной из них зачищают внешнюю сторону, у другой – внутреннюю – по месту примыкания

Если применяется муфта или уголок, перед пайкой необходимо подготовить оба конца, у тройника – все три.

Шаг #3 — нанесение флюса

Для соединения или водоснабжения используют различные виды флюса и пасты. Их главное назначение припоя – обеспечить полноценное заполнение припоем зоны пайки, при этом подготовить металл и очистить его от окислов.

Пасту или густой гель наносить удобнее, чем жидкий флюс. Плотное и вязкое вещество распределяется более равномерно по металлической поверхности и не стекает

Состав флюса может быть разным. Очистительные функции обычно выполняют хлорид цинка, соляная или борная кислота. Защиту от кислорода обеспечивает наличие канифоли, воска или смолы.

Жидкие растворы продаются в тубах, а паста – в небольших пластиковых баночках. Кисточка для нанесения состава обычно идет в комплекте, если ее нет, то можно купить любой альтернативный вариант в канцелярском магазине – для клея или для краски.

Процесс нанесения достаточно прост: необходимо обмакнуть кисть в пасту и нанести тонкий, но заполняющий всю зону примыкания, слой на поверхность трубки

Наносить толстый слой считается ошибкой – при тесном контакте лишняя паста выдавливается, ее все равно приходится удалять.

Шаг #4 — соединение деталей

При соединении двух отрезков трубы или фитинга и трубы флюс наносят обычно на край детали, которая вставляется внутрь. Второй элемент обрабатывать флюсом нет смысла – при контакте он одинаково распределится по обеим примыкающим поверхностям.

Проворачиваем детали относительно друг друга, чтобы паста распределилась по зоне контакта, затем ветошью убираем выступившие наружу излишки раствора.

Перед пайкой флюса или пасты на металлической поверхности быть не должно, иначе припой будет растекаться не в зазор между деталями, а в противоположную сторону – вдоль трубы

Выполнив соединение, необходимо как можно быстрее произвести . Оставлять надолго подготовленные детали не рекомендуют, чтобы паяльная паста не утратила своих качеств.

Шаг #5 — пайка по капиллярной технологии

В сборке отопительных и водопроводных применяют низкотемпературную капиллярную пайку, соответственно, подбирают легкоплавкий припой.

Процесс пайки происходит в следующем порядке:

включаем газовую горелку;
направляем пламя на место соединения;
перемещаем струю пламени по всей поверхности рабочей зоны, чтобы обеспечить равномерный прогрев;
когда детали разогрелись до температуры плавления припоя, подносим его к зазору и касаемся в нескольких местах так, чтобы он полностью заполнил пространство между деталями.

Если все действия выполнены правильно, припой после остывания должен образовать прочное герметичное соединение. Снаружи оно выглядит как шов, отличающийся цветом.

Соединение низкотемпературной пайкой должно остыть в естественных условиях. Во время остывания детали лучше не сдвигать, но можно аккуратно удалить еще не остывшие излишки припоя мокрой тряпкой

Умение пользоваться горелкой, вовремя подносить и отводить ее, очень важно. Как только разогретый припой начнет втягиваться внутрь зазора, ее лучше убрать, чтобы не перегреть детали.

Если чувствуете, что припой перестал плавиться и требуется повысить температуру, снова поднесите горелку. Проверять прочность и герметичность соединения можно только после полного остывания деталей.

Шаг #6 — обработка швов

Опытные мастера обычно в совершенстве владеют техникой и осуществляют его буквально в течение одной минуты. При этом они касаются припоем всего в одном месте, после чего он растекается по зоне соединения и не выступает из-под верхней детали.

Но на практике, особенно у новичков, чаще припой остается, образуя рубцы изнутри и снаружи. Внутренние в дальнейшем могут спровоцировать отложения, а внешние выглядят не эстетично, поэтому их необходимо удалить.

Очистку можно производить наждачной бумагой, металлической щеткой или ершиком – теми же предметами, что использовались для подготовки под пайку.

Если убрать застывший припой, поверхность деталей и зона шва будут гладкими. Узнать место пайки можно лишь по цвету, так как припой обычно отличается серебристым оттенком

После финишных штрихов – зачистки зоны пайки – работа считается законченной. Можно приступать к следующему соединению.

Выводы и полезное видео по теме

Видео #1. Мастер-класс по пайке наглядно:

Видео #2. Врезка в трубу посредством пайки:

Видео #3. Особенности высокотемпературной пайки трубок для кондиционеров:

Технология пайки доступна всем желающим, так как не требует сложных умений или багажа специальных знаний. Достичь мастерства можно за несколько практических занятий, а материалы и инструмент приобрести в ближайшем строймаркете.

Но при сборке систем отопления или водоснабжения рекомендуем новичкам все же заручиться помощью более опытных монтажников, так как ошибки пайки могут обернуться аварией и дополнительными расходами.

Пишите, пожалуйста, комментарии, задавайте вопросы, размещайте фото по теме статьи в расположенном ниже блоке. Расскажите о том, как паяли медные трубки собственными руками. Не исключено, что описанные вами технологические тонкости пригодятся посетителям сайта.

Пайка медный труб газовой горелкой:Пошаговая инструкция газовой горелкой +Фото и Видео

Соединение металла при помощи припоя применяется с древних времен. Многие мастера стараются самостоятельно выполнять подобные работы, дабы сэкономить деньги и быть уверенными в качестве выполненной работы. Пайка медных труб при помощи газовой горелки заставит поволноваться даже доку.

Неправильный монтаж, может привести к не герметичности трубы, и даже к пожару. Если четко следовать инструкции, правильно подобрать нужный качественный материал и надлежащие инструменты, оборудовать рабочее место, то можно избежать всех казусов.

Как сделать качественную пайку медных труб расскажем в статье.

Содержание статьи:

1 О навыке и умении пайки
2 Как паять медные трубы
- 2.1 С чего начать газовую пайку медных труб?
  - 2.1.1 Существует два вида пайки
  - 2.1.2 Принцип
  - 2.1.3 Твердая и мягкая пайки
- 2.2 Инструмент для пайки
- 2.3 Очередность выполнения операций пайки газовой горелкой
- 2.4 БЕЗОПАСНОСТЬ
3 Частые ошибки при совершении пайки медных труб газовой горелкой

О навыке и умении пайки

Конечно, не обязательно обладать умением пайки, но приобрести это навык желательно. Медные трубы сейчас применяются редко для оборудования системы водопровода из-за своей дороговизны. Несмотря на это, они считаются лучшим материалом.

Медь гибкая, долговечная, легко поддается пайке. Медную систему можно бетонировать, с ней ни чего не случиться. Все затраты окупятся одним сроком службы. К тому же умение паять пригодится не только для создания водопроводной системы.

Как паять медные трубы

С чего начать газовую пайку медных труб?

Существует два вида пайки

1.высокотемпературная
2.капиллярная низкотемпературная

Принцип

Пайка медных изделий при высокой температуре – это монтаж деталей при температуре превышающей + 450 градусов. Припоем выступают тугоплавкие материалы: медь или серебро. Они создают очень твердое и качественное соединение не подверженное температурному воздействию.

Твердая и мягкая пайки

Особенность данного припоя в том, что остывать он должен естественным образом, без воздействия вспомогательного охлаждения. Именно это дает высокое качество соединения.

Такую пайку называют – твердой. Такой вид соединения применяют для изделий 12 -159 мм диаметром. Высокотемпературная пайка идеально подходит при монтаже отопительной системы.

Главное из достоинств, что можно подсоединить дополнительный отвод не прибегая к демонтажу.

Низкотемпературная – мягкая пайка

Этот вид пайки производится ниже +450 градусов. Для припоя применяют такие металлы, как олово или свинец. Соединительный шов может быть от 7 мм до 50 мм. Из-за использования данного вида припоя, называют пайку мягкой. Конечно оно не такое прочное, как при пайке выше +450 градусов, но так же обладает своими преимуществами.

Мягкую пайку хорошо применять для монтажа деталей с не большим диаметром.

Низкотемпературная пайка более безопасная.

Возможен монтаж низкотемпературной пайкой труб для системы отопления, при соблюдении условия, что температура отопительной магистрали будет ниже +130 градусов.

Инструмент для пайки

Изначально надо подготовить все необходимое для работы.

Флюс. Он необходим для смазки деталей перед монтажом и удаления оксидов, увеличения адгезии, понижается натяжение. Вид флюса зависит от типа спайки.
Припой. Вид металла припоя зависит от выбранного варианта пайки. Высокотемпературная пайка: серебро или медь. При мягком соединении: олово или свинец.

Любой вид припоя производится в проволочном виде 3мм диаметром. Для сварки при высокой температуре, на упаковке присутствует надпись «Lead Free» то есть без свинца.

Труборез. Им нарезаются детали необходимой величины.

Важно подобрать инструмент надлежащего качества. Медь — мягкий металл, использование плохого инструмента может привести к деформации материала.

Фаскосниматель. Им удаляются все заусенцы.
Газовая горелка с узконаправленным пламенем.

Оборудование работает на пропане и бутане или на чистом бутане.

Также соединение можно производить электрическим паяльником для такого типа соединения. Этот способ допускается для любого вида пайки.

Маркер или карандаш. То чем оставлять разметки.
Рулетка, молоток, уровень

Очередность выполнения операций пайки газовой горелкой

Отрезаем изделие по замеру. Деталь держим четко перпендикулярно к инструменту для ровного среза. Зажимаем изделие и делаем вращательные движения труборезом. В конце очередного оборота натяжной болт затягиваем на одну треть. Заусенцы при правильно выполненном срезе образуются только внутри изделия. В итоге получается труда с минимальной неровностью.
Снимаем все заусенцы. Иначе детали не соединятся герметично и плотно.
По тому же принципу готовим другую деталь.
Вставляем детали одну в другую. Смотрим, все ли подходит.
Зачищаем
Обезжириваем.
Обратите внимание, размер соединения ровняться диаметру трубы.

Смазываем флюсом поверхности изделий. Кисточкой или другим приспособлением, внимательно наносим реагент на внешнюю поверхность изделия, равномерно распределяем. Лишний флюс не допустим.
После нанесения флюса детали надо соединить, очень оперативно, чтобы исключить попадание соринок. Соединяем с помощью вращения, до упора.
При низкотемпературной пайке – пламя горелки должно попадать точно на стык. Образующееся пятно надо все время перемещать, для равномерного нагрева. Припоем периодически касаемся шва. Когда детали разогреты до нужной температуры, он начнет плавиться. Как процесс плавки начался, убираем горелку. Даем припою растечься.
Обратите внимание, данный вид соединения, не допускает нагрева припоя, металл соединения плавиться от тепла деталей.

Как только припой заполнит стык, даем остыть.

Важно. Не допустить перегрева меди. В этом варианте флюс утратит свойства, что негативно отразится на качестве выполненной работы.

Высокотемпературная пайка газовой горелкой производится аналогично. Только рекомендуется разогревать детали быстро. Оптимальное пламя ярко – синее. Как только медь станет темно-бордового цвета – это знак качественного прогрева. В это момент наносим припой. Он должен быстро расплавиться от температуры деталей и заполнить все зазоры.

Для более комфортного нанесения припоя, его можно подогреть горелкой.

После выполнения работы. Даем остыть. Естественным образом.
Остывшую поверхность тщательно очищаем от остатков флюса.

ВНИМАНИЕ!!!! Не трогайте изделие, пока оно не остынет. Можно получить сильный ожог. Не брызгайте на него воду, что бы проверить температуру. Остывшую трубу видно по цвету.

БЕЗОПАСНОСТЬ

Не берите детали голыми руками. Мель обладает высокой теплопроводностью. Используйте специальные инструменты или защитные перчатки
Очень аккуратно работайте с флюсом. Агрессивный состав. Если попал на кожу. Промойте большим количеством воды.
Одежда. Ни какой синтетики и легковоспламеняющихся тканей.
Флюс при нагревании испаряется. Пары ядовиты. Оденьте респиратор. Помещение должно быть проветриваемым.
Всю конструкцию соберите на полу и только после этого начинайте монтаж.

Для того чтобы избавиться от лишних припоя и флюса с внутренней поверхности изделия, промойте их водой разной температуры.

Частые ошибки при совершении пайки медных труб газовой горелкой

Внешние недостатки на соединительных частях
Плохая очистка труб
Малая ширина зазора
Плохой прогрев
Не равномерно нанесен флюс
Перегрев. Сгорание флюса
Ожоги при проверке трубы
Нарушение норм безопасности

Прежде чем начать работать, попробуйте соединить несколько мелких деталей 3-4 шт. Это значительно повысит уровень.

Пайка медных трубок — Пайка

#1
Seymur13

Отправлено 24 September 2018 11:02

Ребят помогите, я начинающий пайщик , мужик который работал у нас уволился и всю инфу приходится искать в интернете , меня обучили что и как но многое не понятно.

Одно из этого , я поял медную трубку в латуни , для пайки используем серебро. Так вот разогреваю , даю флюса , даю серебро , растекается прям шикарно. А бывает даю флюса, даю серебро, на латунь наплыаает растекается , а к меди не хочет , в то время как медь уже нагоелась. Подскажите что и как лечить

Наверх
Вставить ник

#2
psi

Отправлено 24 September 2018 11:30

Seymur13, какие материалы? марка флюса и припоя

Наверх
Вставить ник

#3
vmednik1

Отправлено 24 September 2018 11:51

Ребят помогите, я начинающий пайщик ,

Для начала металл разогревается до нужной температуры для пайки твердым припоем. Чтобы узнать готов ли металл для пайки наносится немного флюса на место соединения, если флюс начал «таять», то можно начинать подавать припой. Латунь хорошо паяется припоями марки ПМЦ. Пайку меди можно паять меднофосфорным припоем даже без флюса, но этот припой плохо идет по латуни. Ну, а с припой легированный серебром паяет практически все.

Наверх
Вставить ник

#4
Seymur13

Отправлено 24 September 2018 12:02

Вот именно я разогрео , дал флюса, все тает но даю припой , он начинает на латунь а к меди не хочет , медь уже до красная почти разогревается + еще когда припой растекается он начинает плевать как приаргоной сварке когда поры из-за чего это ?

Наверх
Вставить ник

#5
Учусь

Отправлено 24 September 2018 12:41

Seymur13, Я конечно не пайщик, но вы не думаете, что просто медь перегреваете?

Наверх
Вставить ник

#6
Seymur13

Отправлено 24 September 2018 13:22

До того как перегреть, я предварительно разогреваю, а по флюса смотрю можно ли добавлять припой, но когда я даю припой он не схватывает 2 стыка например , а на липает на одну сторону , после разогрева уже второй стороны , они схватываются. А порой вроде розогреваешь и обе части не хотят схватываться

Наверх
Вставить ник

#7
aleks 555

Отправлено 24 September 2018 17:31

после разогрева уже второй стороны , они схватываются.

грейте только медь, латунь сама нагреется. припой липнет туда где больше температура.

Наверх
Вставить ник

#8
Ganimed

Отправлено 24 September 2018 18:14

До того как перегреть, я предварительно разогреваю, а по флюса смотрю можно ли добавлять припой, но когда я даю припой он не схватывает 2 стыка например , а на липает на одну сторону , после разогрева уже второй стороны , они схватываются. А порой вроде розогреваешь и обе части не хотят схватываться

либо на хватает мощности факела либо наоборот он слишком интенсивен , поэтому флюс выгорает раньше чем нагревается металл . по жженому флюсу припой не будет течь

Сообщение отредактировал Ganimed: 24 September 2018 18:14

Наверх
Вставить ник

#9
vmednik1

Отправлено 24 September 2018 22:20

Вот именно я разогрео , дал флюса, все тает но даю припой , он начинает на латунь а к меди не хочет , медь уже до красная почти разогревается + еще когда припой растекается он начинает плевать как приаргоной сварке когда поры из-за чего это ?

Греть нужно деталь (место спая), нанося флюс, затем подавая припой на место спая. Прогрев нужно начинать с детали имеющей большую теплоемкость. Направлять пламя горелки на сам припой не нужно, он как раз и будет шкворчать, ибо имеет более низкую температуру расплава. Допустим, нужно соединить (спаять) две трубки: латунную и стальную. Греть начинаем с латунной трубки постепенно переходя к стальной. В перегреваемом припое могут образовываться раковины и трещины из-за выгорания цинка. Если работаете кислородной горелкой, то не нужно допускать избыток кислорода. Кислород сильный окислитель, да и при его избытке он уже будет просто остужать деталь.

Наверх
Вставить ник

#10
rulet

Отправлено 29 September 2018 17:36

Ребят помогите, я начинающий пайщик , мужик который работал у нас уволился и всю инфу приходится искать в интернете , меня обучили что и как но многое не понятно.
Одно из этого , я поял медную трубку в латуни , для пайки используем серебро. Так вот разогреваю , даю флюса , даю серебро , растекается прям шикарно. А бывает даю флюса, даю серебро, на латунь наплыаает растекается , а к меди не хочет , в то время как медь уже нагоелась. Подскажите что и как лечить

детали должны быть зачищены!

Наверх
Вставить ник

#11
gyrza

Отправлено 12 April 2019 23:24

Тепло обменник газовой горелки., Harris выручил

Прикрепленные изображения

Наверх
Вставить ник

#12
VVB

Отправлено 13 April 2019 07:45

Harris выручил

Который меднофосфорный?

Несколько лет назад тоже принесли теплообменник размороженный, с трещиной. Спросить тогда было не у кого, интуитивно- заварил меднофосфорным с 5% серебра. Да и не было другого ничего под рукой

Наверх
Вставить ник

#13
Фунтик

Отправлено 13 April 2019 11:00

5% серебра.

2-х % вполне хватит , только не забывать подготовка\зачистка стыка.

Наверх
Вставить ник

#14
gyrza

Отправлено 15 April 2019 00:09

VVB,именно им и паял, есть ещё кастолин с 5%,но пока его не использовал.

Наверх
Вставить ник

#15
VVB

Отправлено 15 April 2019 05:57

Я правильно понимаю, что обычным медно-фосфорным не стоит паять такие вещи?

Наверх
Вставить ник

#16
ugaida

Отправлено 15 April 2019 06:18

VVB,Держит отлично и простым меднофосфорным,перепаяно штук 50.

Наверх
Вставить ник

#17
SergDemin

Отправлено 15 April 2019 08:04

Я правильно понимаю, что обычным медно-фосфорным не стоит паять такие вещи?

Всю жизнь именно им и паяли. Это сейчас он в прутках, культурный. А раньше я в Горгазе, через знакомых брал куски. Они то ли сами фосфор в медь добавляли, то ли у них он в кусках был. Потом его плавили и в наклонно поставленный уголок лили. Где то до сих пор такие куски валяются.

Наверх
Вставить ник

#18
Фунтик

Отправлено 15 April 2019 21:17

медно-фосфорным не стоит паять

-железяку , образуется на границе\спайки хрупкая фаза , сама по себе разваливается .П.С. что то в памяти осталось название как самофлюсирущий припой для меди ( медные сплавы ПСР-60 с флюсом , ну или буржуйские аналоги ).

Наверх
Вставить ник

#19
SergDemin

Отправлено 15 April 2019 22:14

Фунтик, железяку обычной латунью. Напайки на резцы паял друзьям , я себе корончатые свёрла делал, из куска трубы. Латунью напайки от отрезных резцов впаивал. По кирпичу хорошо ходят.

образуется на границе\спайки хрупкая фаза , сама по себе разваливается

Фосфористая медь сама по себе штука хрупкая. Та, которой раньше пользовались. Видимо, фосфора на глаз добавляли.Современный припой гораздо лучше.

Наверх
Вставить ник

#20
Фунтик

Отправлено 16 April 2019 20:21

железяку обычной латунью. Напайки на резцы паял друзьям , я себе корончатые свёрла делал, из куска трубы. Латунью напайки от отрезных резцов впаивал. По кирпичу хорошо ходят.

… о , наши люди , все это проходили . П.С. как то на объекте видел сантехник к медяхе бронзовые фитинги меднофосфористым паял ,я бы не рискнул т.к. не изучал\не помню эту тему ., паяю наверняка серебром ( разбавленным ).

Наверх
Вставить ник

Как безопасно резать и паять медные трубы

Эмили Медлок | Опубликовано 17 августа 2021 г.

Купить

Для резки и пайки медных труб вам потребуются соответствующие инструменты. Если у вас есть инструменты, то все, что вам нужно, это знать, как следовать простым инструкциям. Считайте безопасность высшим приоритетом, и вы сможете стать профессионалом.

Посмотреть в галерее

Важно иметь под рукой медные трубы, если вы планируете использовать медные трубы для водопровода или для проектов «сделай сам». Если вы не знаете, с чего начать, мы научим вас резать медные трубы и паять медные трубы.

Эти две вещи гарантируют, что вы знаете, как использовать медные трубы как для водопровода, так и для уникальных проектов. Медная труба — великолепный ресурс, и еще не время отказываться от него. Итак, начнем!

Резка и пайка медных труб: что такое медная труба?

Итак, вы можете подумать, что знаете, что такое медная труба, потому что это труба из меди. Не требует пояснений. Но причина, по которой они используются, заключается не только в том, что они имеют привлекательный промышленный вид.

Медь является самым надежным и наиболее распространенным материалом для сантехники после ПВХ. Он устойчив к коррозии, что делает его идеальным для использования под землей и в воде. Не говоря уже о том, что медь очень прочная.

Таким образом, легко понять, почему он так популярен и почему его трудно разрезать. Вы не можете просто использовать любой нож или любой резак, чтобы разрезать медную трубу. Даже если вы достаточно сильны, лезвие может сломаться или труба не будет ровно отрезана.

Как резать и паять медные трубы

Посмотреть в галерее

Резка медных труб может быть сложной или легкой. Когда дело доходит до резки медной трубы, хотя вы можете использовать ножовку, рекомендуется использовать труборез. Вы можете приобрести его онлайн, о чем мы поговорим позже.

Шаг 1: Разместите медную трубу

См. в галерее

После того, как вы разметили медную трубу в нужном месте, пришло время приступить к ее резке. Вы хотите выровнять лезвие по отметке, которую вы сделали на медной трубе после ее измерения. Просто выровняйте его в этот момент.

Шаг 2: Поверните трубу, чтобы сделать надрезы

Посмотреть в галерее

Большинство фрез сделаны одинаково, поэтому все, что вам нужно сделать на этом этапе, это надрезать трубу. Сделайте это, затянув резак и вращая трубу. Вы не хотите обрезать его прямо сейчас, просто забейте его, чтобы помочь с точностью.

Шаг 3: Скрутите

См. в галерее

После того, как вы сделали надрезы на трубе, убедитесь, что надрезы выглядят ровно. Затем вы можете добавить трубу обратно к резаку и зажать ее, прежде чем скручивать ее сильнее на этот раз, пока она не разрежется пополам резаком.

Этап 4. Сбривание заусенцев

См. в галерее

Большинство труборезов поставляются с инструментами для бритья, предназначенными для этой цели. Но если у вас его нет, вы можете приобрести его отдельно или использовать какое-либо лезвие, чтобы избавиться от внутренних заусенцев.

Шаг 5: Шлифовка

См. в галерее

Теперь пришло время начать шлифование. Используйте наждачную бумагу с зернистостью около 120, чтобы отшлифовать внутреннюю и внешнюю части трубы. Это важный шаг, поэтому не пропускайте его, если только вы не хотите убедиться, что пайка не работает должным образом.

Шаг 6: Почистите трубы

См. в галерее

Перед пайкой вы должны использовать металлическую щетку для пайки труб, чтобы очистить их внутреннюю часть. Это необходимо для их очистки и подготовки к пайке. Это тоже нужно сделать, так что не пропускайте.

Шаг 7: Нанесите флюс

См. в галерее

С помощью небольшой кисти нанесите на трубу водорастворимый флюс, не содержащий свинца. Это используется для заполнения медной трубы и предотвращения процесса окисления. Припой не будет прилипать к окисленной меди.

Шаг 8: Начните наносить припой

См. в галерее

Очень важно соблюдать осторожность на этом этапе. Наденьте перчатки, чтобы не обжечься, когда припой прилипнет к трубе. Сначала нагрейте конец, чтобы за него можно было ухватиться, пока вы нагреваете остальную часть припоя.

Шаг 9: Нагрев припоя

Теперь пришло время закончить, вращая медную трубу, удерживая вокруг нее припой и используя паяльную лампу. Да, полезно попросить кого-нибудь буквально протянуть вам руку помощи на этом этапе.

Вы можете сделать это самостоятельно, вращая припой, пока медная трубка находится в зажиме, но это не будет так гладко и безопасно, так как вам также нужно будет немного повернуть горелку. Так что, если кто-то готов помочь, примите это.

Лучшие труборезы для резки и пайки медных труб

Несмотря на то, что вы можете использовать практически любой инструмент для резки медных труб, мы подобрали несколько вариантов, которые вам подойдут. Все они доступны по цене и эффективны. Чего еще можно хотеть от продукта?

Труборез Ridgid модели 35S

Эта опция от надежной компании Ridgid является прекрасным выбором. Его легко держать в руках, и у него более 1000 отзывов на Amazon. Этот инструмент имеет шесть отдельных подшипников для более плавного реза и контурную раму, облегчающую выравнивание лезвия.

Может резать трубы диаметром до 1-3/8 дюйма. Любая из моделей Ridgid работает хорошо, но это хороший выбор, хотя и самый дорогой вариант. Если вы можете себе это позволить, вы не ошибетесь с этим элитным выбором.

Резак Lenox Tools

Резак Lenox хорошо работает по цене, но вам придется приобретать отдельные инструменты для каждого размера трубы. Вы можете получить инструмент большего размера для трубы меньшего размера, но вам нужно приобрести инструмент большего размера для труб большего размера.

Большинство инструментов являются универсальными, но недостаточная универсальность этого инструмента компенсируется его ценой. Вы можете позволить себе создать «набор» труборезов с помощью Lenox, что может быть интереснее, чем иметь многофункциональный инструмент.

Резак с храповым механизмом Ridgid

Этот инструмент от Ridgid очень популярен, потому что он поставляется с храповым механизмом. Большинство труборезов неудобно держать в ладони, но этот эргономичный выбор удобен и очень естественен для инструмента.

Благодаря своей форме работает как ключ с трещоткой для уже установленных труб. Стандартным установленным труборезом разрезать трубу сложно, потому что импульса мало.

Резак Sharkbite

Если вам удобнее работать с кусачками, чем с инструментом для резки труб, то этот вариант от Sharkbite сделает эту работу за вас. Он простой, очень доступный и выглядит так же, как и другие ваши инструменты, и подходит к любому набору.

Хотя этот инструмент предназначен для пластиковых труб, его можно добавить в коллекцию, если вы ищете стандартные инструменты для резки труб вместо инструментов для резки медных труб. Иногда хорошо иметь и то, и другое.

Труборез Ridgid Classic

С точки зрения цены и производительности это может быть лучшим вариантом в целом. Ridgid — замечательный бренд, и любой из их продуктов будет работать хорошо, но ни один из них не может сравниться с классической моделью 103.

Эта штука предсказуема, эффективна и надежна. У него также наименьшее количество плохих отзывов, потому что большинство людей не смогли бы найти в нем проблемы, даже если бы попытались. Это работает хорошо и является кражей на данный момент с таким ценником.

Проекты медных труб, которые вас вдохновят

Медные трубы слишком красивы, чтобы их можно было использовать только для водопровода. Сантехнические трубы спрятаны так, чтобы никто не мог ими пользоваться. Вот почему мы должны использовать их для большего количества наших проектов. Вот что сделали эти люди.

Медная подставка для iPad

Эта медная подставка для iPad может быть и для книг, и для других планшетов. Изначально это было сделано для того, чтобы вы могли использовать рецепты на iPad, не пачкая их и не кладя их туда, где их трудно увидеть.

Если вы научитесь резать медные трубы и паять медные трубы, то сможете сделать эту подставку. Это очень просто и идеально подходит для начинающих людей, которые хотят научиться работать с медными трубами.

Медный держатель для бумажных полотенец

Этот держатель для бумажных полотенец под шкафом — только начало того, что можно сделать из медной трубы. Поскольку он находится на кухне, под него будет столько предметов декора, которые можно купить в магазине.

Но что действительно удивительно в этом проекте, так это то, что вы можете использовать более короткую трубу и повесить ее на стену в качестве держателя для туалетной бумаги. Или сделайте его длиннее и повесьте на стену для держателя полотенец в ванной!

Медное ювелирное дерево

Вот еще один проект, которому вы можете найти множество применений. Это ювелирное дерево может быть дизайном для украшений, но любой творческий ум может придумать для него дюжину применений, используя учебник для подставки.

Находить применение медным трубам весело и увлекательно. Это теплый металл, похожий на бронзу или латунь, который может добавить тепла в любую комнату, добавляя баланс прохлады, потому что это металл. Этому балансу трудно сопротивляться.

Часто задаваемые вопросы (FAQ)FAQ

Как паять медные трубы с водой в них?

Слишком сложно паять медные трубы с водой в них. Факел превращает воду в пар, и труба не нагревается. Перед пайкой медных труб отключите подачу воды и дайте ей стечь.

Можно ли перерезать старые медные трубы?

Да. Можно разрезать старые медные трубы. Медь не ржавеет. Он может образовывать пленку, известную как патина. Он не отслаивается и не затрудняет резку меди. Так что вперед, режьте старые медные трубы.

Как резать и паять протекающие медные трубы?

Отрезать протекающую трубу несложно. Но запаять протекающую трубу сложно. Перед работой с трубой отключите подачу воды. Если утечка не остановится, сначала разрежьте ее и дайте ей стечь.

Как резать и паять медные трубы, которых не видно?

Если медная труба находится где-то, к чему у вас нет доступа, ее все же можно разрезать и припаять. Вы можете использовать зеркала, фонари и специальные инструменты, предназначенные для обеспечения безопасности при работе с невидимыми трубами.

Как профессионально резать и паять медные трубы

Если вы хотите превратить это хобби в карьеру, это возможно. Есть несколько профессий, которые умеют резать и паять медные трубы. Сантехники учатся резать и паять медные трубы. Как и сварщики.

Это две высокооплачиваемые профессии. Помимо этих двух профессий, коллекция разнообразна. Художники, создающие скульптуры, тоже режут медные трубы. Найдите случайную работу для начала и работайте с нее.

Как профессионально паять медные трубы

Тревор Вудс |
Последнее обновление: 2 апреля 2020 г.

Медные трубы используются по всему дому. Дренажные линии, линии подачи воды и даже вентиляционные трубы. И через некоторое время эти медные трубы обязательно покажут признаки износа. Знание того, как паять медные трубы, позволит вам отремонтировать негерметичные соединения, изношенные секции, лопнувшие трубы, точечные утечки или добавить и отремонтировать вашу водопроводную систему.

Пайка (также называемая пропариванием) меди с открытым пламенем может показаться пугающей, но не бойтесь! Сделать это можно самостоятельно, не прибегая к помощи профессионала. С нашим руководством мы быстро превратим вас из новичка в профессионала в области пайки! Все, что вам нужно сделать, это следовать нескольким основным инструкциям, и все готово.

После небольшой практики вы овладеете простыми навыками, необходимыми для пайки медных труб всех типов и размеров. Следуя простым шагам в нашем руководстве, вы узнаете, как идентифицировать медные трубы, резать трубы, очищать и флюсовые фитинги, а также как потеть медную сантехнику без утечек.

Наше подробное руководство научит вас всем лучшим советам и методам самостоятельной пайки, поможет избежать ошибок и превратит вас в мастера пайки медных труб!

Медные трубы и фитинги

Медь — это мягкий, ковкий и пластичный химический элемент Cu с очень высокой теплопроводностью. Эти свойства делают его идеальной средой для пайки, поскольку он обеспечивает передачу тепла, необходимого для расплавления твердого припоя, его растекания и заполнения соединений.

В дополнение к поту, этот идеальный материал для сантехники, который также можно паять, сгибать, развальцовывать, накатывать канавки и вручную экструдировать, чтобы удовлетворить любые потребности или системы сантехники.

Природные антибактериальные свойства уничтожают широкий спектр микроорганизмов, а медные трубы в водопроводных системах подавляют болезнь легионеров. Это делает медь одним из самых безопасных и безвредных для здоровья сантехнических материалов для использования в вашем доме.

Медь не вступает в реакцию с водой и не ржавеет, как трубы, сделанные из железа. Но он реагирует с воздухом и будет окисляет , образуя слой зеленой зелени, который защитит нижележащий материал от дальнейшей коррозии. Если медная труба находится в контакте с другими металлами, такими как нержавеющая сталь или оцинкованный металл, ее износ ухудшается из-за гальванической коррозии.

Водная эрозия и гальваническая коррозия являются наиболее распространенными причинами утечек в стыках и соединениях труб с фитингами, которые вы найдете в своем доме.

Типы медных труб

Не все медные трубы одинаковы. Медные трубы бывают разной толщины стенок. Четыре наиболее распространенных типа медных труб, которые можно найти в вашем доме, это типы: K , L , M и DWV .

Каждый буквенный код будет напечатан на боковой стороне трубы и будет иметь цветовую маркировку, чтобы облегчить ее идентификацию. Медная трубка типа K — это зеленый , тип L — синий, тип M — красный , а DWV — желтый . Эти маркировки определяют относительную толщину трубы и тип водопроводной системы, для которой она используется.

Использование медных труб типов

Различные типы медных труб используются по-разному; от медицинских газовых линий в больницах до ирригационных и солнечных систем, отопления и кондиционирования воздуха, даже линий сжатого газа и вакуумных линий. Эта трубка мало на что годится!

Все типы медных труб подходят для водопровода в вашем доме, но не каждый тип подходит для каждой водопроводной системы. Водопроводные и дренажные трубы имеют свои собственные требования, что означает выбор правильного типа медной трубы для конкретного применения.

Медь DWV , например, используется исключительно для стоков, стоков и вентиляционных отверстий (отсюда и аббревиатура DWV). Медь DWV не рассчитана на давление в трубопроводах подачи воды или газа из-за более тонкой стенки. Поэтому важно определить, какой тип меди вы ремонтируете, и соответствующим образом подобрать его.

Труба

типа K или зеленая медная труба подходит для прокладки под землей и обычно находится на водопроводной магистрали, ведущей в ваш дом. Типы M и L составят большую часть ваших водопроводных труб , поэтому мы сосредоточимся на этих двух типах труб для пайки, но одни и те же принципы применимы ко всем типам медных труб.

В чем разница между типами M и L?

Самая большая разница между медью типа M и типом L заключается в толщине трубы . Медь типа L имеет более толстые стенки трубы и, следовательно, имеет более высокое номинальное давление. Это повышенное номинальное давление и вес означают, что для производства трубы требуется больше меди, что отражается на ценнике.

Пусть вас не смущает толщина стенки трубы. Медные трубы типа L и типа M имеют одинаковый внешний диаметр и и используют одни и те же фитинги.

Итак, какой тип меди следует использовать?

Оба типа L и M подходят для внутренних водопроводных сетей. Каждый из них оценивается намного выше стандартного давления воды, которое вы найдете в своем доме. Если в вашем местном сантехническом коде не указано иное, любой из них приемлем.

Так что на самом деле упирается в стоимость. Для мелкого ремонта вы, вероятно, не заметите большой разницы в цене, но для более крупных работ медь типа L будет заметно дороже. Если у вас ограниченный бюджет, медная труба типа M — ваш лучший выбор.

Вы получаете то, за что платите, и многие сантехники выберут медь типа L, потому что она более прочная и прослужит дольше. Эта труба менее подвержена точечным утечкам и эрозии с течением времени.

Если вы действительно хотите разобраться в медной сантехнике, мы рекомендуем вам ознакомиться с Руководством по медным трубам на сайте Copper.org. Теперь, когда вы любите медные трубы, давайте приготовимся к пайке!

Необходимые инструменты и материалы

Потеть медную трубу самостоятельно может быть довольно экономично, и вы экономите деньги, не вызывая сантехника на помощь. Все, что вам нужно, это правильное оборудование для пайки и некоторые материалы!

Оборудование для обеспечения безопасности

Безопасность всегда важна при работе с открытым огнем и паяльными горелками. Несколько кусочков защитного снаряжения и можно будет безопасно паять. Убедитесь, что у вас есть огнетушитель, ведро с водой или пульверизатор поблизости на случай пожара.

Имейте в виду, что основной водопровод дома, вероятно, будет отключен, когда вы будете работать с медными трубами, поэтому убедитесь, что у вас есть лишняя вода рядом с .

Кроме того, всегда выключайте фонарь всякий раз, когда кладете его, так как высокий баллон с пропаном может опрокинуться. Зажженный факел потенциально может упасть и что-то сжечь или обжечь.

Защитные очки или защитные очки

Они защитят ваши глаза от расплавленного припоя и/или брызг флюсовой пасты.

Тяжелые перчатки

Трубы и фитинги, которые вы припаиваете, сильно нагреваются, поэтому обращайтесь с ними осторожно. Мы рекомендуем кожаные перчатки, которые выдерживают высокую температуру и не плавятся, как перчатки с резиновым или нитриловым покрытием.

Противопожарная ткань

Перед пайкой возьмите стальную пластину или огнезащитную ткань и накройте все легковоспламеняющиеся материалы, например дерево. Огнезащитную ткань можно использовать для пайки или защиты близлежащих поверхностей, если вы работаете в ограниченном пространстве.

Огнетушитель

На всякий случай! Если хотите, вы можете одолжить домашний огнетушитель, и никогда не помешает иметь под рукой немного воды и влажные тряпки, чтобы очистить и охладить паяные соединения.

Шляпа и рубашка с длинными рукавами

Защищайте открытые участки кожи от ожогов, а головной убор особенно важен для защиты от капель расплавленного припоя при работе над головой.

Инструменты

Рулетка

Рулетка похожа на гибкую линейку, которую можно использовать для измерения медных труб и фитингов. Найдите один с фиксирующим язычком и легко читаемой маркировкой.

Инструмент для удаления заусенцев

Они используются для очистки любых заусенцев или дефектов при резке трубы. Вы также можете взять свой и использовать файл, если хотите.

Труборез

Эти резаки очень важны. Вы можете использовать ножовку, но резать прямо и под прямым углом может быть проблемой. Медь — это мягкий металл, который упрощает использование труборезов. Эти резаки быстро справятся с медными трубами и трубами, оставляя вам идеальный разрез каждый раз.

Убедитесь, что вы покупаете правильный вид для работы. Для работы в труднодоступных местах могут потребоваться мини-резаки или медные резаки для ближнего боя. Резаки, рассчитанные на трубы диаметром до 1″, позволят вам работать с большинством всех бытовых водопроводных сетей. Все, что больше 1 дюйма, лучше всего аккуратно обработать ножовкой или ленточной пилой.

Наждачная ткань

Также подойдет стальная вата

Проволочная щетка

Проволочные щетки используются для очистки внутренней части сантехнических фитингов и зависят от размера трубы, с которой вы работаете. Проще всего приобрести инструмент для очистки труб как для 1/2-дюймовых, так и для 3/4-дюймовых труб и фитингов.

Вы можете использовать наждачную шкурку или тонкую стальную вату и палец, чтобы очистить внутреннюю втулку медных и латунных фитингов, но это может быть медленным и утомительным. Не говоря уже о том, как болят пальцы через некоторое время! Избавьте себя от боли и ускорьте процесс очистки труб, купив подходящий инструмент для очистки меди.

Паяльная горелка

Мы настоятельно рекомендуем вам приобрести качественную горелку с регулятором и встроенным запальником . Регулятор позволит вам контролировать, насколько велико и горячо ваше пламя, а зажигалка более удобна, чем зажигание факела кремневым бойком.

Вы можете использовать тепловую пушку или инструмент для беспламенной пайки, но они нагревают медную трубу очень медленно, и у некоторых может не хватить энергии для пайки труб большего диаметра.

Топливо для факела

У вас есть несколько вариантов выбора типа топлива для вашей паяльной горелки.

Пропан — стандартный топливный бак. Он легко доступен и относительно недорог. Вы даже можете использовать 1-фунтовые баллоны с пропаном, которые можно найти в большинстве кемпинговых фонарей и грилей.

MAPP Gas имеет более высокую температуру горения, чем пропан, и обеспечивает более быструю теплопередачу. Это дополнительное тепло может быть весьма полезным, если вам нужно спаять медную трубу с водой в ней, и вам нужно выкипятить оставшуюся воду из трубы, чтобы завершить ремонт.

Держитесь подальше от кислородных и бутановых топливных баков. Кислород не является подходящим выбором, так как его более высокая температура горения используется для пайки, а не для пайки. А бутан горит недостаточно жарко, а эти горелки обычно слишком малы для пайки медных труб. Бутановые горелки предназначены для тонкой пайки и не могут правильно паять медные трубы.

Материалы

Медная труба

Сопоставьте диаметр трубы с проектом, над которым вы работаете. Большинство медных труб будут маркированы по бокам стенок трубы, определяя ее размер.

Медные фитинги

Вы можете получить различные медные фитинги; отводы, муфты, тройники и заглушки, и это лишь некоторые из них.

Можно ли паять латунь?

Вы также можете использовать латунные фитинги в зависимости от области применения, но обычно они будут дороже. Вы можете найти красные или желтые латунные фитинги, если вы паяете дренажные линии или клапаны. Процесс пайки такой же, как и у медных фитингов, но обычно требуется больше тепла, чтобы припой мог течь.

Припой и паста

Припой представляет собой легкоплавкий сплав, используемый для соединения менее легкоплавких металлов. Медь плавится при температуре выше 1981 градуса по Фаренгейту, тогда как припой в сантехнике начинает течь при температуре 460 градусов по Фаренгейту. Так гораздо проще соединить медные трубы и фитинги припоем.

Вы можете найти припой в виде стержней, но гораздо проще работать с проволокой в катушках. Убедитесь, что если вы работаете с медными водопроводными трубами, которые вы используете бессвинцовый припой , безопасный для питьевой воды. Свинцовый припой может попасть в воду, что нехорошо!

Паяльная паста или флюс — это чистящее, растекающееся и очищающее средство. Когда флюс плавится и превращается в жидкость при нагревании, он облегчает смачивание и предотвращает окисление соединения. Поскольку флюс смачивает паяльное соединение, он способствует капиллярному действию, которое позволяет расплавленному припою затекать в крошечные пространства, даже при пайке вертикально против силы тяжести!

Флюс для лужения

также является отличным вариантом, так как в него уже встроено небольшое количество припоя.

Тряпки

Бумажные полотенца не лучший выбор при работе с огнем, но если это все, что у вас есть, увлажните их небольшим количеством воды. Это погасит паяное соединение и предотвратит случайное воспламенение бумажного полотенца.

Пошаговое руководство по пайке медных труб

Соберите инструмент и приготовьтесь к пайке. Потеть медные соединения можно легко, выполнив несколько простых шагов; измерять, резать, развертывать, очищать, флюсовать и добавлять тепло. Следуйте инструкциям, и вы быстро начнете паять как профессионал!

Трубка , в которой есть вода, не может быть запаяна . Вам нужно будет слить воду из линий и высушить трубы в местах, которые должны быть спаяны. Вы можете ускорить процесс сушки, используя горелку для нагрева трубки и испарения оставшейся воды.

Кроме того, вода и воздух расширяются под воздействием тепла . Чтобы предотвратить любое повышение давления внутри трубки, убедитесь, что оно может выйти во время процесса пайки. Самый простой способ сделать это — открыть любые близлежащие вентили или включить кран на одном конце водопроводной линии.

1. Мера

Если вы припаиваете медную трубу между двумя фитингами, вам нужно будет измерить расстояние между фитингами и добавить глубину фитингов муфты на каждом конце. Такая глубина чашки гарантирует, что труба полностью войдет в каждую чашку фитинга.

Обычно можно округлить до ближайшего 1/8″ . И вы выполняете «сухую подгонку» своих деталей, чтобы убедиться, что все подходит, прежде чем они встанут на свои места.

2. Вырезать

Чтобы сделать идеальный разрез на медной трубе, мы рекомендуем вам использовать труборез . Эти резаки легко делают прямые и чистые разрезы каждый раз. Во-первых, надежно удерживайте трубу и поместите трубу между направляющим и режущим дисками. Совместите режущий диск с местом, где вы хотите сделать разрез, и затяните рукоятку, пока резак не будет плотно сжимать трубу.

Затем поверните труборез по всему периметру трубы. Это первое вращение заденет медь, и вы должны увидеть след от резки по окружности трубы.

После этого затяните ручку резака примерно на четверть оборота, затем еще раз поверните резак, чтобы глубже разрезать трубу. Крепко держите трубу, чтобы избежать ее проскальзывания при затягивании и вращении резака. Продолжайте этот процесс затягивания, а затем вращения трубореза, пока медная труба не будет полностью перерезана и не отломится.

Slow And Steady

Убедитесь, что вы не затягиваете труборез слишком быстро, потому что вы можете помять трубу, и вам придется начинать все заново.

Если вы используете ножовку для резки медных труб большего размера, таких как сливная линия кухонной раковины, убедитесь, что вы разрезаете прямо и перпендикулярно длине трубы.

3. Развертка

Разрез, который вы только что сделали, может выглядеть чистым, но вам нужно удалить медный выступ, сделанный на внутренней стороне трубы усилием отрезного круга. Если вы не удалите эту внутреннюю кромку, вы можете ограничить или создать турбулентный поток через трубу.

Кроме того, неправильно рассверленная труба может привести к снижению давления воды или увеличению скорости эрозии и возможности родниковых утечек. При работе с дренажными трубами гребни или заусенцы будут задерживать мусор и отходы, создавая засоры и закупоривающие стоки.

Разверните и очистите отрезанный конец, чтобы избавиться от внутреннего заусенца . Вставьте инструмент для расширения, затем поверните на полный оборот. Ощупайте внутреннюю часть трубы пальцем, чтобы увидеть, не заметите ли вы внутри оставшихся заусенцев. Продолжайте развертывать до тех пор, пока обрезанный край не станет абсолютно гладким.

Если для распила вы использовали ножовку, уделите особое внимание удалению всех заусенцев, оставшихся на зубьях пилы. Инструмент для расширения и напильник помогут очистить внутренние и внешние края медной трубы.

Подготовьте новую трубу

Разверните новую медную трубу, которую вы не обрезали, если вы используете конец трубы, обрезанный на заводе. Большинство производителей не рассверливают и не подготавливают свои медные трубы на заводе.

4. Очистить

Пришло время очистить от коррозии, окисления и грязи внешнюю поверхность трубы и фитингов с помощью наждачной бумаги или наждачной шкурки. После очистки медь будет сиять, как новая копейка!

Чистые и новые трубы такие же, как старые. Тщательная шлифовка и зачистка концов труб гарантирует, что вы получите прочное и герметичное соединение при пайке.

Внутреннюю часть ваших медных и латунных фитингов необходимо очистить так же, как и внешнюю часть трубы, которую вы собираетесь паять. Используйте проволочную щетку подходящего размера и очистите фитинги медных труб внутри области раструба.

Вы также можете использовать наждачную шкурку, обернув ее вокруг пальца и проникнув внутрь фитинга. Тот же метод можно использовать со стальной ватой, однако следите за тем, чтобы ваши голые руки не касались только что очищенной поверхности.

6. Флюс

Флюс представляет собой кислотную пасту, которая отвечает за химическое травление меди . Когда вы нагреваете соединение, флюс очистит поверхность медной трубы от кислоты, что приведет к равномерному течению припоя.

Используйте кисть, чтобы покрыть сопрягаемые поверхности , предназначенные для пайки, которые являются внутренней частью фитингов и концов труб, ровным слоем флюса. Затем сдвиньте соединение, пока медная труба не сядет на всю глубину.

Паять умнее

Очищать и флюсовать все водопроводные трубы и фитинги одновременно. Или разделить работу на несколько частей. Пакетирование всех этих небольших работ ускорит время пайки.

Очистите и сотрите излишки флюса.

7. Нагрев

Возьмите паяльную горелку и бак с горючим и накрутите головку горелки на верхнюю часть бака. Чтобы использовать его, вам нужно открыть клапан регулировки топлива, а затем поджечь его наконечник.

Чтобы облегчить весь процесс освещения, рекомендуется приобрести регулятор со встроенным запальником. Все, что вам нужно сделать, это нажать кнопку, и газ зажжется сам.

Однако, если у вас есть более простой факел, убедитесь, что у вас есть зажигалка. Нападающий не только проще, но и безопаснее по сравнению со спичками. Для того, чтобы использовать боек, вам нужно сжать проволочную ручку, которая создаст искру и воспламенит газ.

Поддержите трубу и соединение , которое вы собираетесь спаивать. Вы можете использовать различные методы для стабилизации соединения, над которым вы работаете, но имейте в виду, что для правильной пайки вам, скорее всего, потребуются обе руки. Не держите трубу голыми руками, так как медь очень быстро нагревается, и вы можете обжечься.

Начать пайку

Теперь самое интересное, вы можете начать нагревать паяное соединение с помощью горелки и позволить припою течь! Зажгите факел и отрегулируйте пламя так, чтобы синий конус в середине имел длину примерно 1¼ дюйма. Более длинный конус означает более горячее пламя. Кончик конуса является самой горячей точкой ; следовательно, держите пламя так, чтобы его кончик едва касался фитинга.

Припой не будет течь в секции, температура которых ниже температуры плавления припоя. Поэтому убедитесь, что вы держите проволоку припоя на противоположной стороне пламени , в самой холодной точке, чтобы все части соединения были достаточно горячими.

Вам не нужно напрямую нагревать медную трубу, так как фитинг быстро отводит тепло к трубе внутри соединения. Как только температура меди достигнет точки плавления припоя, он расплавит ту проволоку припоя, которая прижата к меди, и начнет течь в соединение.

Это известно как капиллярное действие , когда жидкость течет в узких пространствах без помощи каких-либо внешних сил; следовательно, он также течет вверх. Таким образом, вы можете паять медные трубы, которые идут в любом направлении, будь то горизонтальное или вертикальное.

Продолжайте заполнять шов до тех пор, пока не начнет капать припой. Практическое правило : для трубы 1/2″ потребуется 1/2″ проволоки для заполнения соединения, для трубы 3/4″ потребуется 3/4″ проволоки припоя и так далее. Как только из патрубка фитинга капает припой, вы знаете, что он заполнен.

Сохраните лишний припой

Не перекармливайте соединение. Перегрузка соединения приведет к засорению трубки из-за избыточного накопления припоя на внутренней стороне трубы.

Для трубок размером более ¾ дюйма нагревайте соединение трубок с разных сторон для равномерного повышения температуры. Затем добавьте медный припой в нескольких местах и наблюдайте за соединением, чтобы убедиться, что припой заполнил соединение со всех сторон.

После того, как соединение припоя заполнено, вы можете продолжить работу над следующим соединением. Ближайший к предыдущему стык, как правило, является самым быстрым способом работы, так как он уже нагревается благодаря теплу от горелки, проходящей вверх по трубе.

Следите за температурой горелки!

Не перегревайте паяное соединение. Слишком сильный нагрев может привести к выкипанию флюса и препятствовать правильному попаданию припоя в соединение.

Дайте соединению остыть в течение 30–45 секунд с, прежде чем брать его в руки, но будьте предельно осторожны, так как он все еще будет очень горячим на ощупь. Можно охладить место пайки мокрой тряпкой. Это также поможет очистить сустав и предотвратить его позеленение.

8. Проверка пайки

Теперь, когда ваше паяное соединение заполнено припоем и затвердело, вы можете проверить его водой и убедиться, что на нем нет капель или капель. Убедитесь, что вы очень тщательно промоете трубопровод . Используйте пресную воду, чтобы избавиться от лишнего флюса, отслоившихся шариков припоя или грязи внутри труб после завершения всех паяных соединений. Кроме того, промыв трубы, вы также сможете проверить наличие утечек. Сделанный!

Пайка латунных фитингов и клапанов

Если вы впаиваете вентили , вам нужно набраться терпения. Возможно, фитинг придется нагревать дольше, чтобы поднять температуру соединения до точки, при которой припой начнет плавиться. Прикладывайте тепло к суставу с разных сторон. И убедитесь, что вы оставляете клапаны открытыми, когда будете их припаивать.

Убедитесь, что клапан открыт , чтобы избежать повышения давления в трубке и избежать протечки соединения. Кроме того, если клапан состоит из каких-либо резиновых или мягких пластиковых деталей, убедитесь, что вы удалили эти детали, если это возможно, чтобы они не испортились.

Латунные фитинги также требуют большего нагрева, чем медные фитинги. Применяйте тепло под разными углами или направляйте пламя горелки в первую очередь на латунные фитинги. Это поможет латунным фитингам и медной трубе нагреваться одновременно, что сделает вашу пайку более быстрой и легкой.

При использовании резьбовых переходников убедитесь, что вы припаиваете их под небольшим углом. Слегка наклоните конец трубки в сторону от адаптера, чтобы излишки припоя не попали на резьбу.

Заключение

Паять медные трубы может быть легко. Просто помните: отмерьте , отрежьте , наложите и очистите , прежде чем нагрейте , и вы станете паяльной машиной! И не волнуйтесь, если пайка не будет идеальной с первого раза, вы всегда можете флюсовать и перепаивать, пока не получите прочное соединение без утечек.

Счастливого сантехника!

Тревор Вудс является основателем Plumb University® и начал работать в сантехнической и строительной отрасли в 19 лет.97. С тех пор его миссия — сделать ремонт и обслуживание сантехники легким для всех. И с каждым годом он продолжает помогать большему количеству людей в установке, уходе и устранении неполадок.

Пайка или потение медной трубы Скоттом Греем

Изучение того, как паять медные водопроводные трубы, на первый взгляд может показаться сложным и даже немного опасным, но на самом деле это довольно простой процесс, если вы приняли надлежащие меры предосторожности и освоили технику.

Успешная пайка медных водопроводных труб во многом зависит от правильной подготовки соответствующих поверхностей. Как и в старой столярной поговорке «Семь раз отмерь, один раз отрежь», научиться успешно паять медную водопроводную трубу часто означает «Семь раз почистить, один раз припаять».

Безопасность превыше всего!

Необходимы надлежащие меры предосторожности. Несчастные случаи всегда случаются с другим парнем… пока они не случаются с тобой. Вам понадобятся защитные очки, ткань для защиты от пламени.
или металлическую обшивку, огнеупорные кожаные перчатки для защиты рук и плотную рубашку для защиты кожи от всего, что может капнуть или упасть на вас во время работы.

Не нужно много тепла, чтобы разжечь старую, сухую древесину, и многие пожары
каждый год из-за неправильного использования пропановых горелок. Всегда держите поблизости ведро с водой и домашний огнетушитель при работе с
пропановая горелка! Если вам может понадобиться отключить водопровод, имея несколько
дополнительные ведра воды под рукой — особенно хорошая идея!

Соберите свои материалы

Материалы, которые вам понадобятся для пайки медных водопроводных труб, включают:

Пропановая горелка, желательно с самозажигающимся регулятором (не пытайтесь
зажгите факел спичками).
Резак для медных труб достаточно большой для работы.
Бессвинцовый припой.
Флюс (также называемый «флюс для лужения» или «флюс-паста») для очистки и подготовки соединений к приему припоя при нагревании медной трубы.
Наждачная шкурка с зернистостью 120 или наждачная бумага с зернистостью 120 для сглаживания и очистки швов.
Маленькая щеточка для фитингов (для очистки внутренних поверхностей швов).

Процесс пайки

После того, как вы собрали все необходимые средства безопасности и материалы для пайки, следующим шагом будет тщательная очистка и сушка медных труб, которые вы собираетесь паять. Тщательная подготовка — очень важная часть пайки, потому что она сэкономит ваше время и усилия. Подготовьте сразу все соединения, которые вам нужно спаять, а затем спаяйте их все одно за другим за один присест.

Накройте все легковоспламеняющиеся поверхности огнеупорной тканью или куском листового металла и поставьте поблизости ведро или воду и огнетушитель.
Медные трубы не принимают припой, если в них осталась влага. Хороший способ стравить всю воду из существующей медной трубы — оставить конец открытым (например, слив раковины) и нагреть трубу кончиком пламени, чтобы ускорить испарение.
Если вы режете новую медную трубу, а затем припаиваете ее, держите один конец трубы под коленом, а другой свободной рукой, медленно поворачивая труборез. Если вы будете крутить резак слишком быстро, труба разрушится, поэтому делайте медленные разрезы понемногу.
Тщательно очистите концы медной трубы, которую будете паять. Несмотря на то, что срез выглядит очень чистым, вам все равно нужно сгладить его наждачной шкуркой, а внутреннюю часть сгладить ершиком или тканью, обернутой вокруг пальца. Чем тщательнее вы очищаете, тем выше вероятность успеха.
Покройте припаиваемые поверхности флюсом.
Зажгите паяльную горелку и держите ее так, чтобы кончик конуса пламени попал на фитинг. Самая горячая часть конуса — наконечник, а медь так хорошо проводит тепло, что касаться нужно только фитинга, а не самой трубы. Держите проволоку припоя напротив пламени в самой холодной точке.
Когда температура медной трубы достигает точки плавления припоя, который вы прижимаете к ней, припой естественным образом превращается в жидкий поток в соединение. Заполните соединение до тех пор, пока припой не начнет капать, прежде чем переходить к следующему соединению.
Не прикасайтесь к паяному соединению в течение как минимум 45 секунд после пайки.
Всегда выключайте паяльник перед тем, как положить его на пол.

Несколько общих советов, которые следует учитывать при обучении пайке медных водопроводных труб:

Не забудьте снять все детали из мягкой резины или пластмассы перед пайкой любого сантехнического соединения.
Например, разобрать запорную арматуру перед пайкой, чтобы не повредить
шайбы и уплотнительные кольца.
Если медная трубка имеет ширину более 3/4 дюйма, ее можно нагреть горелкой под разными углами, чтобы припой равномерно расплавился.
Латунные фитинги требуют большего нагрева, и вам придется следить за тем, чтобы не оставлять клапан открытым, чтобы в трубе не возникло давление и не произошло повреждение.

После того, как вы освоите эту технику, пайка медных водопроводных труб не так сложна, как кажется. Этому навыку стоит научиться, и он может сэкономить вам большие деньги на счетах за сантехнику при небольшом ремонте, а также на проектах кухни и ванной.

Об авторе: Скотт Грей — разнорабочий-энтузиаст и веб-издатель. Ему нравится давать советы потребителям и домовладельцам на своем веб-сайте Everyday Handyman.

Медная трубка для пайки — Экстремальные инструкции

Основы с правильными инструкциями и фоном делают многие домашние ремонты довольно простыми, в том числе и для пайки медных трубок. Паяные соединения являются самыми надежными для вашей сантехники, и сделать это не так сложно, как вы думаете. Следующие инструкции и методы обеспечивают герметичность паяных соединений между трубами и фитингами из меди и медных сплавов. Ассоциация разработчиков медных труб, труб и фитингов рекомендует внимательно прочитать инструкции, принять все возможные меры предосторожности и провести пробный запуск. Следующие подробные шаги могут показаться сложными, но после пробного запуска они должны стать ясными и довольно простыми. Используйте только бессвинцовые припои, предназначенные для применения с питьевой водой, соответствующие стандарту ASTM B 32. Используйте флюсы, предназначенные для использования с бессвинцовыми припоями, соответствующие стандарту ASTM B 813. Избегайте использования «самоочищающихся» флюсов. Ваш местный хозяйственный магазин может посоветовать вам, если вы не уверены.

1. Измерение Измерьте и отметьте трубку карандашом. Не забудьте учесть длину трубки, которая входит в чашку фитинга. Сухая подгонка трубы и фитингов перед пайкой гарантирует, что фитинги будут квадратными, а трассы прямыми.

2. Резка Отрежьте трубку до измеренной длины. Трубу можно разрезать дисковым труборезом, ножовкой, абразивным кругом, стационарной или переносной ленточной пилой. Необходимо следить за тем, чтобы трубка не деформировалась при разрезании. Независимо от метода разрез должен быть перпендикулярен ходу трубки, чтобы трубка правильно вошла в чашку фитинга.

3. Развертывание Разверните все обрезанные концы труб до полного внутреннего диаметра трубы, чтобы удалить небольшие заусенцы, образовавшиеся при резке. Если шероховатая внутренняя кромка не удаляется путем развертывания, может возникнуть эрозия или коррозия из-за местной турбулентности и увеличения локальной скорости потока в трубе; правильно рассверленный кусок трубы обеспечивает гладкую поверхность для лучшего стока воды. Также удалите любые заусенцы на внешней стороне конца трубы, образовавшиеся в результате резки, чтобы обеспечить правильный вход трубы в чашку фитинга. Инструменты, которые можно использовать для развертывания конца трубы, включают лезвие для развертывания трубореза, полукруглые или круглые напильники, перочинный нож или подходящий инструмент для удаления заусенцев. Если вы используете мягкую трубку (отожженную), вы должны быть очень осторожны, чтобы не деформировать конец трубки слишком большим давлением.

4. Очистка Удаление всех оксидов и поверхностного масла с конца трубы и фитинга имеет решающее значение для обеспечения надлежащего поступления припоя в соединение. Если их не удалить, это может нарушить капиллярное действие и снизить прочность сустава. Слегка очистите конец трубки наждачной тканью или нейлоновыми абразивными подушечками на расстоянии, немного большем, чем глубина чашки фитинга. Очистите чашку фитинга с помощью наждачной ткани, абразивных подушечек или щетки для фитинга подходящего размера. Капиллярное пространство между трубкой и фитингом составляет примерно 0,004 дюйма. Металлический припой заполняет этот зазор за счет капиллярного действия. Это расстояние имеет решающее значение для попадания металлического припоя в зазор и образования прочного соединения. Медь – относительно мягкий металл. Если с конца трубы или чашки фитинга будет удалено слишком много материала, свободная посадка может привести к некачественному соединению.

5. Нанесение флюса Используйте флюс, который растворяет и удаляет следы оксида (обычно черноватого цвета) с очищаемых поверхностей, защищает очищенные поверхности от повторного окисления во время нагрева и способствует смачиванию поверхностей металлом припоя. Также важно использовать флюсы, соответствующие стандарту ASTM B 813, чтобы любые остатки флюса, оставшиеся внутри системы, вымывались водой. Нанесите кистью тонкий ровный слой флюса как на трубу, так и на фитинг как можно скорее после очистки. ВНИМАНИЕ: Не наносите флюс пальцами. Химические вещества в составе флюса могут быть вредными при попадании в глаза, рот или открытые порезы. Небрежное отношение к работе может вызвать проблемы еще долго после установки системы. Если используется чрезмерное количество флюса, остатки флюса могут вызвать коррозию. В экстремальных случаях такая коррозия флюса может пробить стенку трубы, фитинг или и то, и другое.

6. Сборка и поддержка Вставьте конец трубки в чашку фитинга, убедившись, что трубка прилегает к основанию чашки фитинга. Легкое вращательное движение обеспечивает равномерное покрытие флюсом. Удалите излишки флюса с внешней стороны шва хлопчатобумажной тряпкой. Поддерживайте узел трубы и фитинга, чтобы обеспечить равномерное капиллярное пространство по всей окружности соединения. Равномерность капиллярного пространства обеспечит хорошее капиллярное течение расплавленного металла припоя. Чрезмерный зазор в соединении может привести к растрескиванию металла припоя в условиях напряжения или вибрации. Теперь соединение готово к пайке. Соединения, подготовленные и готовые к пайке, должны быть завершены в тот же день и не должны оставаться незавершенными на ночь.

7. Нагрев Начните нагрев с пламенем, перпендикулярным трубке. Медная трубка отводит начальное тепло в чашку фитинга для равномерного распределения тепла в области соединения. Степень этого предварительного нагрева зависит от размера соединения. Предварительный нагрев сборки должен охватывать всю окружность трубы, чтобы довести ее до подходящей температуры. Однако для соединений в горизонтальном положении избегайте непосредственного предварительного нагрева верхней части соединения, чтобы избежать возгорания флюса для пайки. Практика и опыт подскажут необходимое количество тепла и время. Затем переместите пламя на подходящую чашку. Проведите пламенем попеременно между чашкой фитинга и трубкой на расстояние, равное глубине чаши фитинга. Опять же, предварительно нагревая окружность, как описано выше, горелкой у основания фитинга. Прикоснитесь припоем к соединению. Если припой не плавится, удалите его и продолжайте нагрев. Не перегревайте соединение и не направляйте пламя на поверхность чаши фитинга. Перегрев может сжечь флюс, что 7. Нагрев (продолжение) снизит его эффективность, и припой не войдет в соединение должным образом. Когда припой расплавится, нагрейте основание припоя, чтобы помочь капиллярному действию втянуть расплавленный припой в припой к источнику тепла. Нагрев обычно осуществляется с помощью воздушно-топливной горелки. В таких горелках используется ацетилен или сжиженный нефтяной газ. Также можно использовать инструменты для пайки электрическим сопротивлением. В них используются нагревательные электроды, и их следует учитывать, когда возникает опасность открытого пламени.

8. Развертывание Разверните все обрезанные концы труб до полного внутреннего диаметра трубы, чтобы удалить небольшие заусенцы, образовавшиеся при резке. Если шероховатая внутренняя кромка не удаляется путем развертывания, может возникнуть эрозия или коррозия из-за местной турбулентности и увеличения локальной скорости потока в трубе; правильно рассверленный кусок трубы обеспечивает гладкую поверхность для лучшего стока воды. Также удалите любые заусенцы на внешней стороне конца трубы, образовавшиеся в результате резки, чтобы обеспечить правильный вход трубы в чашку фитинга. Инструменты, которые можно использовать для развертывания конца трубы, включают лезвие для развертывания трубореза, полукруглые или круглые напильники, перочинный нож или подходящий инструмент для удаления заусенцев. Если вы используете мягкую трубку (отожженную), вы должны быть очень осторожны, чтобы не деформировать конец трубки слишком большим давлением.

9. Охлаждение и очистка Дайте готовому соединению остыть естественным путем. Резкое охлаждение водой может вызвать нагрузку на сустав. Когда соединение остынет, удалите остатки флюса влажной тряпкой.

10. Поздравляем А теперь отойдите в сторону и полюбуйтесь своей работой ‹ она останется на всю жизнь.

Дополнительную информацию о применении и установке меди можно найти на сайте www.copper.org.

Связанные ресурсы: поток жидкости

Соединения медных труб Рабочее давление Пайка или пайка Соединения согласно стандарту ASME B31.9

Системы и компоненты ОВКВ

Технические материалы

Рабочее внутреннее давление для пайки или пайки медных труб в соответствии со стандартом ASME B31.9
арматура. Твердые припои плавятся при температуре выше 1000°F и обеспечивают более прочную
соединение, чем припой.

В таблице ниже указана прочность паяных и паяных соединений.
Фитинги из кованой меди для пайки в соответствии со стандартом ASME B16.22
и паяное соединение из литой меди согласно стандарту ASME B16.18.
фитинги рассчитаны на давление так же, как и отожженная медь типа L
трубка такого же размера. Проблемы со здоровьем вызвали во многих юрисдикциях
запретить припой, содержащий свинец или сурьму, для соединения труб в
системы питьевого водоснабжения. Припой на основе свинца, в частности, не должен
используется для питьевой воды.

Используемый сплав для суставов	Внутреннее рабочее давление, psi
	Вода и неагрессивные жидкости и газы ^a						Сб. Стим и Конденсат
	Номинальный размер трубки (типы К, Л, М), д.						Сб. Стим и Конденсат
	Служба Темп., °F	1/4 до 1	1-1/4 до 2	2-1/2 до 4	от 5 до 8 ^а	10 до 12 ^и	1/4 до 8
50-50 олово/свинец ^b припой (ASTM B32 Gr 50A)	100	200	175	150	130	100	—
	150	150	125	100	90	70	—
	200	100	90	75	70	50	—
	250	85	75	50	45	40	15
95-5 олово/сурьма ^c припой (ASTM B32 Gr 50TA)	100	500	400	300	270	150	—
	150	400	350	275	250	150	—
	200	300	250	200	180	140	—
	250	200	175	150	135	110	15
Твердые припои плавление или выше 1000°F	от 100 до 200	^д	^д	^д	^д	^д	—
	250	300	210	170	150	150	—
	350	270	190	150	150	150	120

^a Паяные соединения не должны использоваться для
(1) Легковоспламеняющиеся или токсичные газы или жидкости
(2) Газ, пар или сжатый воздух в трубках диаметром более 4 дюймов, если только макс. давление ограничено до 20 psig.

^b Свинцовые припои нельзя использовать в системах питьевого водоснабжения.
^c Оловянно-сурьмяный припой разрешен для питьевого водоснабжения в некоторых юрисдикциях.
^d Номинальное давление до 200°F относится к соединяемой трубе.

Связанный:

Химическая отделка Черный оксид для меди, Mil-F-495

Спецификация медного покрытия

Mil-C-14550

Таблица размеров медных труб

ASTM B-88
Таблица и таблица сплавов с номером UNS для меди

Таблица размеров медных проводов

AWG и таблица данных при 100 градусах F
Информация о конструкции паяного соединения, формула и руководство
Соединение под пайку – формулы и расчет соединения внахлестку
Паяное соединение – формулы и расчет стыкового соединения
Паяное соединение – формула и расчет конического соединения

Ссылки

Справочник ASHRAE по основам, издание 2021 г. , дюймы-фунты

Как резать и паять медные трубы

Медь является стандартом для водопроводных труб и трубопроводов в большинстве регионов. Хотя резка и соединение цельных медных трубок и трубок могут показаться задачами, выходящим за рамки ваших навыков самоделки, вы можете быть удивлены тем, насколько выполнимы эти работы, особенно после небольшой практики.

В этой статье:

1. Отрежьте медную трубу по длине
2. Нанесите флюс для пайки
3. Зажгите паяльную горелку
4. Нагрейте медный фитинг
5. Нанесите припой

Как установить соединение
Видео: Как правильно паять медные трубы

Советы экспертов по резке, соединению и пайке медных водопроводных труб

Эта статья покажет вам, как резать и паять медные трубы. фитингов (для их постоянной пайки) требуется пропановая горелка и припой для труб, не содержащий свинец. 1125089601 / Shutterstock.com При измерении надлежащей длины медной трубы обязательно учитывайте часть, которая входит в фитинг. Насухо подгоните детали перед их пайкой. TFoxFoto / Shutterstock.com

1. Отрежьте медную трубу по длине

Первым шагом в создании сантехнического узла из медных труб и фитингов является измерение необходимой длины трубы. При измерении убедитесь, что достаточно длины, чтобы полностью войти в колена, соединители, тройники и другие фитинги.

Планируйте работать секциями, измеряя и отрезая необходимые куски трубы, и соединяя их вместе, чтобы убедиться, что они подходят друг другу.
Безусловно, самый простой способ разрезать медную трубу — это использовать труборез, предназначенный для этой работы. Изготавливается несколько типов, но все они включают в себя зажим резака на трубе и постепенное вращение ручки, чтобы режущий диск инструмента врезался в медь, когда вы вращаете резак вокруг трубы. Затягивайте резак после каждого оборота, пока труба не разорвется. Используйте труборез, чтобы сделать чистые разрезы. Постепенно затягивайте ручку, поворачивая резак вокруг медной трубы. Константин Панкин / Shutterstock.com

После того, как вы обрезали трубу, удалите все заусенцы с помощью круглого напильника или выдвижной развертки, установленной на труборезе. Используйте мелкую наждачную бумагу, наждачную ткань или стальную вату, чтобы сгладить и слегка придать шероховатость примерно на дюйм на конце трубы, пока она не станет блестящей.

Также слегка очистите и протрите внутреннюю часть фитинга от конца до буртика с помощью наждачной шкурки или стальной мочалки. Проволочная щетка для труб облегчает эту очистку — мы рекомендуем одну из них, если вы будете выполнять много соединений.

Найдите ближайших к вам предварительно проверенных сантехников

Получите бесплатные ставки прямо сейчас!

2. Нанесите флюс для пайки

Нанесите флюс вокруг внутренней части фитинга и внешней стороны трубы.

Используя маленькую жесткую кисть, нанесите флюс для пайки на внутреннюю часть фитинга и на внешнюю сторону конца трубы, где они будут соединяться. Наденьте перчатки, чтобы флюс не попал на руки — это может вызвать раздражение.

Поместите фитинг на конец трубы и поверните две части вперед и назад для равномерного распределения флюса. Затем правильно расположите фитинг. Продолжайте с другими соединениями, пока не закончите секцию и не будете готовы к пайке.

3. Зажгите паяльную горелку

Зажгите паяльную горелку.

Включите контрольный клапан газовой горелки, а затем подожгите конец сопла спичкой или чирком. Будь осторожен! Если он не загорается сразу, выключите его и дайте воздуху очиститься, прежде чем пытаться снова. Не направляйте пламя на что-либо легковоспламеняющееся! При необходимости защитите окружающие легковоспламеняющиеся предметы (например, стойки стены) пламегасителем. Отрегулируйте пламя, чтобы оно было устойчивым и сильным.

4. Нагрев на медном фитинге

Сначала нагрейте нижнюю часть фитинга. Прогрейте трубу по всему периметру. Соединение достаточно горячее, когда припой плавится при контакте с ним. Проверьте температуру, время от времени прикасаясь проводом бессвинцового припоя к соединению во время нагрева фитинга. Как только проволока расплавится, соединение готово к пайке. Нагрейте фитинг пропановой горелкой. Проверьте это, коснувшись соединения между трубой и фитингом бессвинцовой проволокой для припоя — когда она легко расплавится, припаяйте соединение. Стюарт.Форд / Shutterstock.com

5. Нанесите припой

Когда вы прикасаетесь проводом бессвинцового припоя к краю фитинга, капиллярное действие должно втягивать расплавленный припой между фитингом и трубой. Если это не так, нагрейте фитинг еще немного. Продолжайте нагревать, пока линия расплавленного припоя не покажется вокруг фитинга. Затем расположите сопло горелки примерно в 4 дюймах от фитинга и перемещайте пламя вперед и назад по фиттингу, чтобы равномерно распределить тепло. Важно, чтобы фитинг был горячим, но не слишком горячим, иначе флюс сгорит и просто исчезнет.

Прикоснитесь припоем к соединению и наблюдайте, как капиллярное действие равномерно протягивает его по всему соединению.

пошаговый инструктаж и разбор нюансов

Особенности процесса пайки меди

Необходимые инструменты и материалы

Подробная инструкция по пайке медных труб

Шаг #1 — нарезка деталей

Шаг #2 — зачистка и расширение срезов

Шаг #3 — нанесение флюса

Шаг #4 — соединение деталей

Шаг #5 — пайка по капиллярной технологии

Шаг #6 — обработка швов

Рекомендации опытных мастеров

Выводы и полезное видео по теме

Пайка медный труб газовой горелкой:Пошаговая инструкция газовой горелкой +Фото и Видео

О навыке и умении пайки

Как паять медные трубы

С чего начать газовую пайку медных труб?

Существует два вида пайки

Принцип

Твердая и мягкая пайки

Инструмент для пайки

Очередность выполнения операций пайки газовой горелкой

БЕЗОПАСНОСТЬ

Частые ошибки при совершении пайки медных труб газовой горелкой

Пайка медных трубок — Пайка

#1 Seymur13

#2 psi

#3 vmednik1

#4 Seymur13

#5 Учусь

#6 Seymur13

#7 aleks 555

#8 Ganimed

#9 vmednik1

#10 rulet

#11 gyrza

Прикрепленные изображения

#12 VVB

#13 Фунтик

#14 gyrza

#15 VVB

#16 ugaida

#17 SergDemin

#18 Фунтик

#19 SergDemin

#20 Фунтик

Как безопасно резать и паять медные трубы

Резка и пайка медных труб: что такое медная труба?

Как резать и паять медные трубы

Шаг 1: Разместите медную трубу

Шаг 2: Поверните трубу, чтобы сделать надрезы

Шаг 3: Скрутите

Этап 4. Сбривание заусенцев

Шаг 5: Шлифовка

Шаг 6: Почистите трубы

Шаг 7: Нанесите флюс

Шаг 8: Начните наносить припой

Шаг 9: Нагрев припоя

Лучшие труборезы для резки и пайки медных труб

Труборез Ridgid модели 35S

Резак Lenox Tools

Резак с храповым механизмом Ridgid

Резак Sharkbite

Труборез Ridgid Classic

Проекты медных труб, которые вас вдохновят

Медная подставка для iPad

Медный держатель для бумажных полотенец

Медное ювелирное дерево

Часто задаваемые вопросы (FAQ)FAQ

Как паять медные трубы с водой в них?

Можно ли перерезать старые медные трубы?

Как резать и паять протекающие медные трубы?

Как резать и паять медные трубы, которых не видно?

Как профессионально резать и паять медные трубы

Как профессионально паять медные трубы

Медные трубы и фитинги

Типы медных труб

Использование медных труб типов

В чем разница между типами M и L?

Итак, какой тип меди следует использовать?

Оборудование для обеспечения безопасности

#1
Seymur13

#2
psi

#3
vmednik1

#4
Seymur13

#5
Учусь

#6
Seymur13

#7
aleks 555

#8
Ganimed

#9
vmednik1

#10
rulet

#11
gyrza

#12
VVB

#13
Фунтик

#14
gyrza

#15
VVB

#16
ugaida

#17
SergDemin

#18
Фунтик

#19
SergDemin

#20
Фунтик
