Токарный станок 1Е61М повышенной точности

Токарный станок 1Е61М согласно классификации установок по нарезанию различных типов резьбы относят к высокоточной группе подобного оборудования. Если произвести полную настройку и детально отрегулировать каждый параметр узловых модулей производительность, точность и функциональность этого станка существенно повысится. В умелых руках на установке можно нарезать практически любой тип резьбы.

Содержание

• Технические характеристики
• Тонкости регулировки: настройка оборудования
• Смазочный механизм
• Производительность и точность

Технические характеристики

Модификация 1Е61МТ занимает высокую позицию в списке лидирующих установок по многим показателям эффективности, но для массовой штамповки деталей она не годится.

Токарный станок 1е61мт

Перед началом работы на токарном устройстве необходимо сравнить допустимые параметры заготовок, основными из которых являются:

• Деталь должна проходить по своей длине.
• Основу операции составляет выбранный скоростной режим, проверяется соответствие необходимо для обработки частоты вращений.
• Производится сверка диаметра будущей резьбы.

При совпадении этих условий мастер переходит непосредственно к настройке станка.

Токарный станок 1Е61М обладает массой отличий от альтернативных моделей. Технические параметры винторезного оборудования:

• Мощность главного привода, обеспечивающего вращение – 4,5 кВт.
• Отдельный двигатель насоса охлаждения работает при 125 Вт, двигатель смазочного механизма также на 125 Вт.
• Допустимая высота центров составляет 170 мм.
• Диаметр использующихся прутков доходит до 32 мм.
• Число резцов в главном держателе равняется 4.
• Две резцовые головки – на передней части, вторая расположена на заднем участке.
• Довольно точные параметры смещения лимба – 0,2 мм по продольной направляющей, и 0,02 мм по поперечной.
• Частота вращений минимальная – 35, максимальна доходит до 1600 оборотов.
• Масса оборудования без дополнительного оснащения – 1650 кг.

Токарная модель дополнительно оборудована специальной защитной системой от чрезмерных перегрузок шпинделя.

Шпиндель токарного станка

При возникновении необходимости он автоматически блокируется либо постепенно останавливается.

Тонкости регулировки: настройка оборудования

Стабильность и функциональность 1Е61МТ зависит от предварительной настройки каждого отдельного модуля для определенной операции.

Регулировка подходящей жесткости передвижных салазок производится путем настройки клина, дополнительных деталей токарного агрегата. Подтяжки клина обеспечивается следующими действиями:

• Предварительно немного отпускается винт.
• Клин поджимается другим винтом, он расположен поблизости, при этом мастер добивается плавного хода салазок.
• Окончательная фиксация обеспечивается первым винтом, после регулировки его необходимо завернуть максимально сильно.

Следует перед каждым запуском проверять состояние натяжки клиновых ремней, они могут сильно растягиваться, такая ситуация выступает нарушением безопасности точения.

Необходимо проверять состояние натяжки клиновых ремней

Подтягивание ремней осуществляется:

• Передняя тумба полностью оголяется от крышек.
• Салазки подтягиваются, проходя по продольным пазам при помощи специального винта, так подбирается оптимальная натяжка.
• Окончательная фиксация выполняется гайками.

Специализированной настройке подвергаются шпиндельные ремни токарного агрегата, проверяется даже подшипник основного шпинделя.

Смазочный механизм

Станок токарно-винторезный 1Е61М смазывается при помощи высокоэффективного масляного насоса, электрического вида, его модификация ПА-22. Этот механизм функционирует благодаря последовательному погружению в смазку основных элементов станка.

Специальный индикатор позволяет осуществлять контроль уровня масла перед каждым запуском установки, при его недостаче требует осуществить долив.

Типы масляных насосов в токарных станках

Поступление масляного раствора на направляющие для плавного передвижения салазок происходит через небольшую трубку. Присутствие системы отверстий позволяет распределять поступившее количество масла равномерно.

Необходимо систематически очищать эти отверстия от загрязнений и частичек мусора. Если токарный агрегат смазывает хорошо, то величина его срока эксплуатации приближается к десяткам лет.

Производительность и точность

Поскольку машина ориентирована преимущественно на конечную обработку и получистовые операции, то мастеру следует избегать больших производственных нагрузок на узловые модули установки.

Производительность первой базовой модели этой серии была на достаточном уровне, но чрезмерная нагрузка быстро выводила из строя коробку скоростей, привод и механизм переключения операций.

Для повышения точности была снижена общая мощность, устранены негативные воздействия нагрузки на основные агрегаты, сохранилась возможность присоединения дополнительных модулей, которые обеспечивают повышенную точность.

При разработке установки использовались передовые, на то время технологии безопасности. Станок для защиты работника оборудован несколькими системами.

Надежная функция контроля перегрузок не допускает разрушительных процессов в механизме переключения скоростей и приводе.

Система полной блокировки, которая может активироваться собственноручно работником либо автоматически при наступлении определенных опасных условий.

Имеет противооткатная блокировка главного шпинделя, что исключает возможность повреждения рук мастера.

Автоматический выключатель упоров.

Такая высокоточная установка используется практически в каждом строительном учреждении, в частном ремонтном деле, небольших мастерских, часто находятся такие установки в частном пользовании.

Работать на модели 1Е61М несложно, безопасно, а, главное, результат не требует сильных производственных затрат. Время обработки деталей, нарезка резьбы при предварительной настройке выполняется практически за считаные секунды, что позволяет экономить электроэнергию.

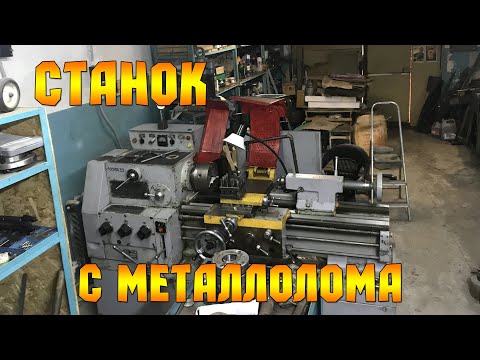

Видео по теме: «Новая мастерская 1Е61М»

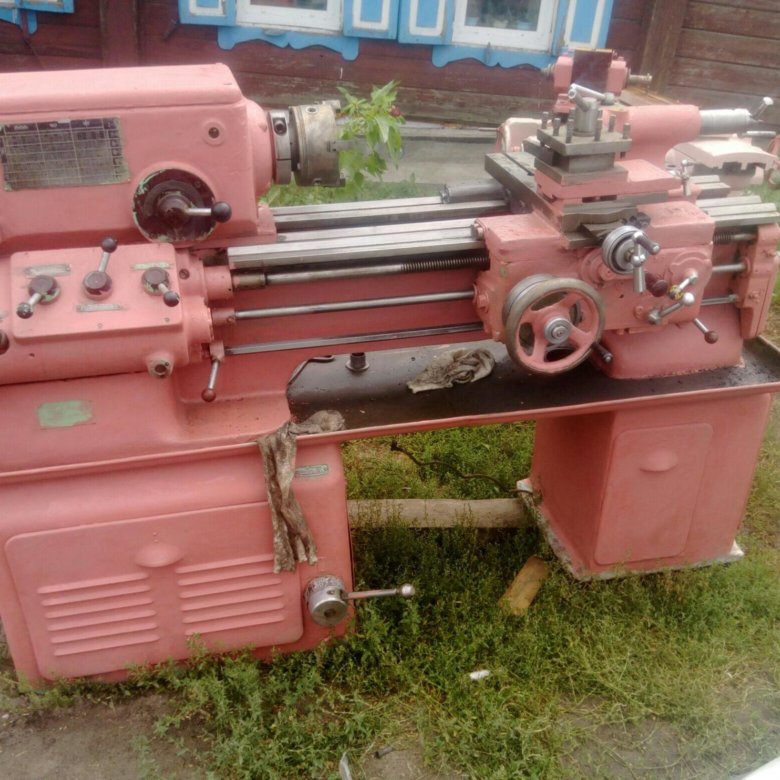

1Е61М Станок токарно-винторезный повышенной точности Б/У

1. Доска объявлений
2. Металлообработка
3. Токарное оборудование
4. Токарно-винторезные станки

Объявление не актуально!

Токарные станки моделей 1Е61М созданы на базе станка ТВ-01М и относятся к классу легких токарных станков. Начало серийного выпуска станка 1е61 — 1965 год.
Станок токарно-винторезный модели 1Е61М является универсальным и предназначен для выполнения финишных операций при токарной обработке деталей высокой точности и нарезания различных резьб. Класс точности станка — П
Класс точности по ГОСТ 8-82
Наибольший диаметр заготовки обрабатываемой над станиной, мм 320
Наибольший диаметр заготовки обрабатываемой над суппортом, мм 188
Наибольшая длина устанавливаемой детали РМЦ, мм 710
Наибольшее расстояние от оси центров до кромки резцедержателя, мм 185
Расстояние от оси шпинделя до направляющих станины (высота центров), мм 170
Шпиндель
Диаметр отверстия в шпинделе, мм 32,5
Диаметр прутка проходящего через отверстие в шпинделе, мм 32
Частота вращения шпинделя, об/мин 35..1600
Количество прямых/ обратных скоростей шпинделя 12
Центр в шпинделе по ГОСТ 13214-67 Морзе 5
Конец шпинделя по ГОСТ 12595-72 5К
Торможение шпинделя есть есть
Блокировка шпинделя есть
Защита от перегрузок шпинделя есть
Подачи
Наибольшая длина хода суппорта (каретки) — продольное перемещение, мм 640 640
Наибольшее поперечное перемещение суппорта, мм 200 200 230 230
Продольное перемещение суппорта на одно деление лимба, мм 0,2
Поперечное перемещение суппорта на одно деление лимба, мм 0,02
Наибольшее перемещение верхнего суппорта (резцовых салазок), мм 140
Перемещение верхнего суппорта на одно деление лимба, мм 0,02
Количество подач продольных/ поперечных суппорта 21
Пределы подач продольных, мм 0,04. .1,99
Пределы подач поперечных, мм 0,025..1,24
Количество нарезаемых резьб метрических, мм 22
Количество нарезаемых резьб модульных, мм 19
Количество нарезаемых резьб дюймовых, мм 15 1
Пределы шагов метрических резьб, мм 0,2..30
Пределы шагов модульных резьб, модуль 1..7,5 1..7,5 0,1..28
Пределы шагов дюймовых резьб, ниток/дюйм 4,0..30
Пределы шагов питчевых резьб, питчей 8..60
Скорость быстрых перемещений продольных/ поперечных, м/мин нет
Высота резца, устанавливаемого в резцедержателе, мм 20
Задняя бабка
Наибольшее перемещение пиноли, мм 100
Цена деления лимба задней бабки, мм 1
Центр в пиноли по ГОСТ 12595-72 Морзе 3
Поперечное смещение задней бабки, мм ±5
Диаметр сверла при сверлении стали, мм 12
Диаметр сверла при сверлении чугуна, мм 15
Электрооборудование станка
Количество электродвигателей на станке 3
Мощность электродвигателя главного привода, кВт 4,5 4,5
Мощность электродвигателя насоса охлаждения, кВт 0,125 0,125 0,12 0,12
Мощность электродвигателя насоса смазки, кВт 0,125
Мощность электродвигателя вентилятора, кВт нет
Габариты и масса станка
Габариты станка (длина ширина высота), мм 2190 х 930 х 1500
Масса станка, кг 1650

Создано 04. 10.2018 Изменено 13.08.2019

Токарный станок бу

Токарный по металлу БУ

Бу токарно-винторезные

Станки по металлу

1к62

Металлообрабатывающие станки

Похожие объявления

Интересные статьи партнеров

12 способов нанести текстуру на древесину подручными инструментами

Пусконаладка оптоволоконного лазерного станка для резки труб XTC-T220/2000 Raycus в Набережных Челнах

Пусконаладка оптоволоконного лазерного станка XTC-1530G/6000 IPG в Пензе

Делаем складной нож из старой дисковой пилы + чертежи

Скульптуры из металла от корейского художника Янг-Део Сео

Живые скульптуры сваренные из нержавеющей стали от Джорджи Секкулл

Когда у отца руки золотые — Самодельный детский снегоход из снегоката и газонокосилки

Дробилки, шредеры и измельчители пластика — что это и как это работает?

Токаря позавидуют ! Ультра точная токарка алмазным резцом

Вы недавно смотрели

Все просмотренные объявления →

Всем привет | Домашняя страница Форум машинистов по моделированию двигателей

Привет, Джон, всем,

Я подумал, что просто добавлю свой 2c, так как комментариев много.

Предыстория: Несколько лет назад я купил свой первый токарный станок. Мне за 30, и я не использовал его со школы. Большинство станков, как вы упомянули, переделано на востоке. Я слышал истории о том, что Warco и подобные компании прибывают с проблемами и ценой в Великобритании.

Я задал себе следующие несколько вопросов, рассматривая варианты токарных станков.

Какой у вас бюджет?
Я купил S7 в очень хорошем состоянии за 950 фунтов стерлингов. Я потратил пару месяцев на поиски подходящей машины в удобном месте.
Имейте в виду, что стоимость токарного станка — это только чаевые. За последние несколько лет я потратил около 8 тысяч долларов на все свои инженерные работы. Было куплено несколько предметов тщеславия, таких как ящики для инструментов Мура и Райта, которые безумно дороги, но я хотел один. Как минимум, вы, вероятно, захотите:
токарный станок,
микрометров / штангенциркулей (намного дешевле, чем метрические, если это ваше предпочтение) <£ 30 каждая вторая рука, в коробке и в отличном состоянии,
Инструменты для токарных станков — либо карбид и наконечники, либо быстрорежущая сталь и шлифовальный станок. Не уверен в ваших предпочтениях здесь. 100 фунтов должны вас хорошо покрыть.
Лампа — 15 фунтов стерлингов от Ikea / аналогичные
Ручные инструменты — ножовки, маленькие тиски, напильники и т. д. 50 фунтов стерлингов+.
Однако самыми большими расходами были такие вещи, как 3-х и 4-х кулачковые патроны 50-500 фунтов стерлингов, насадки для вертикального фрезерования 120 фунтов стерлингов,
Сменные шестерни, не слишком дорого по отдельности, но комплект стоит около 80 фунтов стерлингов. (Я купил новый, в Myford/RDG.)
Если вы хотите нарезать винты (некоторые любят это, другие избегают, как чумы), то, возможно, токарный станок с редуктором для нарезания резьбы будет лучше. Их заметно больше.
Кроме того, есть глянцевые дополнения, такие как цифровые считывающие устройства (DRO и т. д.). Я еще не беспокоил.
Подводя итог: когда я выбирал свой токарный станок, я выбрал очень хороший за 950 фунтов стерлингов. Другим вариантом была полностью укомплектованная установка за ~ 3 тысячи фунтов стерлингов. мог бы, вероятно, получить его за 2,5-2,7 тысячи фунтов стерлингов, если бы я поторговался. Оглядываясь назад, можно сказать, что вариант за 3 тысячи фунтов стерлингов был бы дешевле и был бы лучше, но у меня не было всех средств, и я не хотел идти ва-банк, потому что мне это не нравилось так сильно, как я думал.
Таким образом, стоимость токарного станка — это только начало и, вероятно, ~ 1/2 общей стоимости для увлечения хобби, если только вы не получите от кого-то полный комплект в комплекте.

Вы ищете токарный станок или проект реставрации токарного станка?
Я недостаточно хорошо разбирался в токарных станках, чтобы взяться за реставрационный проект. Я просто хотел крутить металл и начать делать модели. Существует множество информации о большинстве типов токарных станков, если вы ищете проект. Если вы ищете проект, учитывайте также запасные части/дополнения/материалы для проекта. Кроме того, это может занять у вас более 6 месяцев в зависимости от того, насколько вы перфекционист и сколько времени у вас есть. Я все еще работаю, так что время было моим самым большим ограничением.

Пространство и функциональность?
Вы сказали, что вам нужен небольшой токарный станок, и я это прекрасно понимаю. Просто убедитесь, что вы учитываете типы вещей, которые вы хотите сделать. что-то вроде Stuart 10V можно сделать на крошечном токарном станке. маховик или стандарт (часть A), вероятно, имеют самый большой диаметр, который вам нужно удерживать, и их можно сделать с радиусом / зазором ~ 2 дюйма от центра до высоты станины.
Однако вы упоминаете отверстие шпинделя.
Лично, Я считаю, что зазор по высоте центра (поворот) больше ограничивает, чем отверстие.Если вы не работаете над чем-то очень конкретным, где вам нужен диаметр отверстия, ножовка может решить 99% проблем с отверстием. Многие прутки не проходят через отверстие на моем токарном станке, но я редко (никогда) не работаю над чем-то таким длинным и толстым с концевым элементом. Я просто отрезаю 2–3 дюйма длины и использую ее.

Мощность/двигатель:
Лично меня большие двигатели немного беспокоили. Это большой крутящий момент, если что-то пойдет не так. Кроме того, вы можете понизить передачу на токарном станке с редуктором, чтобы улучшить крутящий момент. Как правило, вам нужен больший крутящий момент для больших диаметров, поэтому он менее актуален для меньшего токарного станка.

Транспортировка/портативность:
Я бы не рекомендовал, но я перевез S7 со шкафом в фиесту. Через сельскую местность Уэльса, а затем на пароме в Ирландию. (Долгая история, очень напряженная и немного стесненная поездка, но это сработало отлично!) Все вместе они достаточно увесистые, но все съемное, так что вы можете разбить их на очень удобные части. (Двигатель, корпус, верхние направляющие, задняя бабка и т. д. — все это очень легко снимается на многих токарных станках без особой/какой-либо повторной калибровки после повторной сборки). Так что немного дополнительных усилий по покупке/доставке МОГУТ стоить в зависимости от ваших желаний. Если вы получаете его с доставкой, вы все равно будете делать только переход с тротуара в мастерскую. Я сделал полностью ручной вариант путешествия, сбора и т. д. с максимальными усилиями.

Гарантия / Гарантия и т. д.:
Гарантия на бывший в употреблении токарный станок заканчивается в тот момент, когда вы загружаете его в автомобиль / отгружаете. Некоторым людям нужен удобный контактный номер, если у них есть проблемы, им нужны запасные части и т. д. Учтите это при поиске. По иронии судьбы, у некоторых токарных станков с гарантией больше проблем с настройкой, чем у хороших бывших в употреблении станков. И наоборот, некоторые подержанные — это корзина. Если вы идете из 2-х рук, обязательно посмотрите его, независимо от того, насколько хорошо он выглядит. Встряхните его, включите, прислушайтесь к погремушкам, переместите направляющие и т. д. (Есть полный контрольный список действий, которые необходимо выполнить для оценки токарного станка, но он слишком длинный для этого поста. Если вы идете по этому пути, я поделюсь с вами. вам советы, которые мне дали, когда я искал!)

И, наконец, приобретите то, что подходит именно вам.
