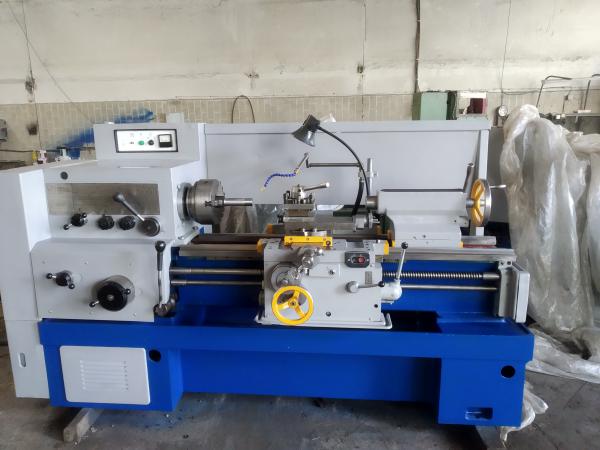

СТАНОК ТОКАРНО-ВИНТОРЕЗНЫЙ 1К62Д

Доставка из г. Никополь

60 000 грн

Купить

NMZ

Токарный станок JET BD-8A (1 кВт, 450 мм, 230 В)

Доставка из г. Запорожье

120 173 грн

114 164 грн

Купить

«Море инструментов»

Запчасти и оснастка на токарный станок 1к62, 1к62Д

Доставка по Украине

от 250 грн

Купить

ООО «АМЕТПРОМ»

Токарный станок ЧПУ 16К20т1

Заканчивается

Доставка по Украине

300 000 грн

Купить

VKTech

ТС-70, аналог 1К62Д — токарный станок универсальный

Доставка из г. Кривой Рог

от 1 000 грн

Купить

ПромСтарт

1К62 — универсальный токарно-винторезный станок

Доставка из г. Гайворон

90 000 грн

Купить

ФОП «Телятников Анатолий

Станок токарный 1к62

Доставка по Украине

от 5 000 грн

Купить

Юніор

СТАНОК ТОКАРНО-ВИНТОРЕЗНЫЙ 1К625

Доставка из г. Никополь

60 000 грн

Купить

NMZ

Токарно-винторезный станок JET GHB-1330A DRO (1.5 кВт, 400 В)

Доставка из г. Запорожье

370 792 грн

352 252 грн

Купить

«Море инструментов»

Станок токарный 1в62г

Доставка по Украине

от 5 000 грн

Купить

Юніор

Токарный станок по металлу CZ1440A 1.5 кВт, металлообрабатывающий настольный токарно-винторезный станок (К1)

На складе в г. Ровно

Доставка по Украине

213 060 грн

Купить

CNCPROM

Токарный станок С6250В (аналог 16К20, 1М63, 1М65) Китай

Под заказ

Доставка по Украине

800 852.34 грн

Купить

ТОВ «Ф.Технолоджи»

Токарно-винторезный станок 1К62, РМЦ 1400 мм

Доставка из г. Киев

65 000 грн

61 000 грн

Купить

MarketStan интернет-магазин по продаже б/у оборудования по металлообработке в Киеве и в Украине

1А62 — станок токарно-винторезный универсальный

Заканчивается

Доставка по Украине

40 000 грн

Купить

ФОП «Телятников Анатолий

Станок токарный — 1К625, рмц 1400мм

Доставка из г. Винница

от 1 000 грн

Купить

ПромСтарт

Смотрите также

Настольный токарный станок по металлу JET BD-10VS 230В 1,5(1,1) кВт

Доставка по Украине

102 000 грн

Купить

Агросервис

Токарный станок по металлу JET BD-8VS 230В 1(0,6) кВт

Доставка по Украине

76 500 грн

Купить

Агросервис

Токарный станок по дереву POWERMATIC PM2014 JET 230В 1.3/0.75кВт

Доставка по Украине

109 500 грн

Купить

Агросервис

Подшипник 3182120 Л (NN3020KM) Подшипник шпиндель токарный станок 16К20, 1К62

На складе в г. Харьков

Доставка по Украине

1 397 грн

Купить

ТД «САБУРА»

Продам резцедержатель 4-х поз. к станкам 1К62Д, ТС70, 16К20

На складе

Доставка по Украине

от 7 800 грн

Купить

ЧП Кузьмин (ЧП Гранд Тех плюс)

Виброопора ОВ-31МП 1К GB Pro mod. «A» для токарного станка 1К62

На складе в г. Киев

Доставка по Украине

475 грн

Купить

Компания «GB TRADE» (ГБ ТРЕЙД)

Станок токарный 16Д25, РМЦ-1

Доставка из г. Ровно

Цену уточняйте

АДЕНА-АГРО

Люнет к токарным станкам 1К62, 16К20 и 1М63 (ДИП300)

Доставка по Украине

от 2 400 грн

Купить

ООО «Импульспром»

Комплектующие станков

Доставка по Украине

от 1 грн

Купить

ЧП Кузьмин (ЧП Гранд Тех плюс)

Вилка включения фрикциона токарно-винторезного 1к62

На складе

Доставка по Украине

от 1 200 грн

Купить

ЧП Кузьмин (ЧП Гранд Тех плюс)

Токарно-винторезный станок 1К625 (D500х1000)

Доставка по Украине

Цену уточняйте

ТОВ «СТАНКІН» (послідовник ТОВ «Київський верстатобудівний завод» — Завод верстатів-авт.ім.Горького)

Прокладка крышки передач переднней бабки 1к62

На складе

Доставка по Украине

от 600 грн

Купить

ЧП Кузьмин (ЧП Гранд Тех плюс)

Ходовой винт к станку 1К62

На складе

Доставка по Украине

от 1 000 грн

Купить

ЧП Кузьмин (ЧП Гранд Тех плюс)

Токарный станок по дереву JET JWL-1440VS (1. 3 кВт, 370 мм, 220 В)

Доставка из г. Запорожье

63 468 грн

60 295 грн

Купить

«Море инструментов»

1.Токарно-винторезный станок модели 1К62Д.

ТЕМА 9. КИНЕМАТИЧЕСКАЯ НАСТРОЙКА СТАНКОВ СО СЛОЖНЫМИ ФОРМООБРАЗУЮЩИМИ ДВИЖЕНИЯМИ.

В данной теме рассмотрим вопросы, связанные с кинематической настройкой станков со сложными формообразующим движениями. При кинематическом анали- зе необходимо пользоваться следующей литературой: 1. А.М. Кучер. Немые кине- матические схемы металлорежущих станков; 2. В.И. Калинкин. Кинематика метал- лорежущих станков.

Наиболее распространенными станками со сложными формообразующим дви- жениями, требующими настройки кинематических цепей, являются:

-токарно-винторезные станки;

-токарно-затыловочные;

-зубодолбежные;

-зубофрезерные

-зуборезные для нарезания конических колес с круговым зубом;

-зубострогальные для нарезания конических колес с прямым зубом;

-резьбофрезерные и другие.

Разберем более подробно только перечисленные выше станки.

При выполнении токарных операций этот станок не требует расчета кинемати- ческих параметров органов настройки в цепи подач, каковыми являются гитара сменных колес и коробка подач.

При нарезании резьбы резцом требуется дополнительная настройка в зависимо- сти от типа резьбы.

Метрическая резьба задается шагом T = t мм.

Дюймовая резьба задается числом ниток n на 1”(дюйм), а шаг резьбы определя- ется по формулеT = 25.4n мм.

Модульная резьба задается модулем m, а шаг резьбы определяется по формуле

T = π × m × z мм.

Притчевая резьба задается диаметральным питчем Р, а ее шаг определяется по формуле T = 25.4 ×πP

На рисунке 9.1 представлена кинематическая структура резьбонарезной кине- матической цепи. Где iУШ – звено увеличения ша- га, которое располагается, как правило, в коробке скоростей; iГ – гитара сменных колес; iК – коробка

принимают следующие значения: При нарезании метрических и дюймовых резьб передаточное отношение гитары сменных колес iГ = 4250 , а при нарезании мо-

дульных и питчевых резьб iГ = 6497 ; Величины iУШ и iК определяются конструкци-

1

ей станка и устанавливаются органами управления коробки скоростей (звено увели- чения шага) и коробки подач.

При нарезании резьб с нестандартным шагом ТН передаточное отношение гита-

При нарезании точных резьб коробка подач исключается из кинематической цепи, и уравнение настройки имеет вид

1об . шп × c ×iУШ ×iГ ×tХ = T

При нарезании многозаходных резьб шаг необходимо умножить на число захо-

дов.

2.Токарно-затыловочный станок модели К96.

Настройка токарно-затыловочного станка зависит от выполняемой операции. Рассмотрим операцию, при которой используются все кинематические цепи, а, сле- довательно, осуществляется полная настройка. Такой операцией является затылова- ние зубьев червячной фрезы с винтовыми канавками. При выполнении этой опера- ции используются следующие кинематические цепи:

Цепь главного движения начинается от электродвигателя и заканчивается шпинделем. Настройка этой цепи осуществляется коробкой скоростей и не требует расчета.

Цепь продольной подачи (винторезное движение вдоль оси детали) начинается от шпинделя и заканчивается ходовым винтом с шагом t –12,7 мм. Органом на- стройки является гитара сменных колес a – b и c – d. Уравнение настройки имеет

вид

1об .шп × c ×iГ ×12,7 = T

Т – шаг витков фрезы

Цепь затыловочного делительного движения заимствуется также от шпинделя и передается кулачку привода возвратно-поступательного движения поперечных сала- зок. Органом настройки является гитара сменных колес a1 – b1 и c1 – d1. Сменные колеса гитары подбираются так, чтобы при повороте шпинделя на один оборот, ку- лачок совершил z оборотов (z – число зубьев затылуемой фрезы на одном обороте).

Уравнение настройки имеет вид

1об .шп × c ×iГ ×0.5 = Nz

0,5 – передаточное отношение дифференциала N – число подъёмов на кулачке

Цепь дифференциала используется для дополнительного приращения (вычита- ния) скорости вращения кулачка при продольном перемещении салазок. Движение заимствуется от ходового винта и передается на корпус дифференциала для сумми- рования с делительным движением. Органом настройки является гитара сменных колес a2 – b2 и c2 – d2. Формула для расчета передаточного отношения гитары

Т/ – шаг винтовой канавки фрезы

Т ′ = π × d ×tgβ

d – диаметр фрезы

2

b — угол наклона винтовой стружечной канавки фрезы (рис. 9.2) α – угол подъёма винтовой линии линии зубьев фрезы

Рис. 9.2 Параметры червячной фрезы

Кинематическая структура станка при выполнении этой операции (рис. 9.3)

Рис. 9.3 Структурная схема токарно-затыловочного станка

3.Зубодолбежный станок модели 514

Настройка станка заключается в определении параметров настройки и настрой- ки следующих кинематических цепей:

Цепь главного движения начинается от электродвигателя и заканчивается шпинделем в котором установлен долбяк. Уравнение настройки.

nЭЛ × c ×iV = nДВ.Х .Д

Цепь круговой подачи. Движение заимствуется от возвратно-поступвательного движения шпинделя и передается на вращательное движение шпинделя. Уравнение

настройки

1ДВ.Х × c ×iS ×π × m × zД = sКР

m, zД – соответственно модуль и число зубьев долбяка.

Цепь радиальной подачи. Движение заимствуется от возвратно- поступвательного движения шпинделя и передается на вращательное движение ку- лачка. Уравнение настройки

1ДВ.Х × c ×iS Р × Н = sР

Н – ход кулачка Цепь обката (деления). Движение заимствуется от вращения шпинделя и пере-

дается на вращение стола с заготовкой. Уравнение настройки

zД и zЗ – соответственно число зубьев долбяка и заготовки Кинематическая структура станка имеет вид (рис. 9 .4)

3

Рис. 9.4 Структурная схема зубодолбёжного станка

4.Зубофрезерный станок модели 5К324А.

Настройка этого станка зависит от вида выполняемой операции. Наиболее

сложными операциями являются нарезание косозубого цилиндрического зубчатого колеса методом осевой подачи и нарезание червячного колеса методом тангенци- альной подачи. Рассмотрим первую операцию. Для выполнения этой операции тре- буется главное движение, движение осевой подачи, движение обката и суммирую- щие движение.

Главное движение заимствуется от электродвигателя и передается на шпин- дель. Уравнение настройки.

nЭЛ × c ×iV = nШП

Движение обката заимствуется от шпинделя и предается столу с заготовкой. Уравнение настройки.

1ОБ .Ш ×c ×iХ = kz

k и z – соответственно число заходов червячной фрезы и число зубьев нарезае- мого зубчатого колеса.

Движение осевой подачи заимствуется от стола с заготовкой и передается суп- порту. Уравнение настройки.

1ОБ .СТ × c ×iS × H = sO

Н – ход винтовой передачи перемещающей суппорт Схему получения наклонного (винтового) зуба можно представить следующим

образом. Допустим что зубчатое колесо состоит из набора пластин бесконечно ма- лой толщины трение между которыми одинаково. Теперь условно нарежем один прямой зуб. Жестко закрепим верхнюю пластину, а нижней сообщим некоторый по- ворот. При этом прямой зуб станет наклонным (см. рис. 9.5). Для образования на- клонного (винтового) зуба необходимо столу с заготовкой сообщать дополни- тельное вращение при осевом перемеще- нии суппорта. Суммирующие движение

заимствуется от вертикального переме- Рис. 9.5 — Схема образования наклонного зуба щения суппорта и передается столу через

суммирующее устройство – конический дифференциал. Кинематически зависимость вращение стола и перемещение суппорта можно определить следующим образом: за один оборот заготовки (стола) фреза должна переместиться на величину шага вин- товой линии зуба Т. Уравнение настройки.

4

Рис. 9.6 — Схема резания с

танценциальной подачей

1ОБ.СТ × c × iY × tХВ = Т

где: T = π × m × z Sinβ

m – модуль зуба в нормальном сечении z – число зубьев нарезаемого колеса

β — угол наклона винтовой линии зуба При нарезании червячного колеса методом танген-

циальной подачи главное движение и движение обката остаются такими же, а движение подачи и суммирующие движения изменяются (рис. 9.6). Движение тангенциаль- ной подачи заимствуется от стола с заготовкой и переда- ется протяжному суппорту. Уравнение настройки.

1ОБ .СТ . × c ×iТ × H = sТ

Н – ход винтовой передачи перемещающей танген- циальный суппорт.

Для того чтобы нарезать зубья методом тангенци- альной подачи необходимо при тангенциальном пере- мещении червячной фрезы ST сообщать дополнительное движение заготовки (см.

сему резания). Одно вращательное движение заготовки обуславливается делитель- ным (обкатным) движением, а второе осевым перемещением червячной фрезы. В данном случае червячную фрезу и заготовку можно рассматривать как дифференци- альную червячную передачу. Кинематически зависимость вращение стола и пере- мещение протяжного суппорта можно определить следующим образом: за один оборот заготовки (стола) фреза должна переместиться в тангенциальном направле- нии на величину длины делительной окружности колеса L. Уравнение настройки

1ОБ.СТ . × c × iY × tХВ = L

где: L = π × m × z m – модуль зуба

z – число зубьев нарезаемого колеса

Кинематическая структура станка при нарезании цилиндрического колеса с винтовым зубом (рис.
