Фрезерный станок 675: технические характеристики, паспорт

Для чего он предназначен?

Фрезерный широкоуниверсальный станок предназначен для работы на промышленных предприятиях. Для обработки поверхности горизонтальным шпинделем используются фрезы:

• дисковые;
• цилиндрические;
• фасонные.

В работе поворотным шпинделем применяют торцевые и шпоночные фрезы.

В комплект модели 675 входят столы:

• поворотный с делительной головкой;
• наклонный.

Используя головки: резцовую, быстроходную долбежную, расточную, на станке можно выполнять работы:

• сверловку;
• зенкерование;
• расточку;
• долбежку.

На станке 675 производят планки, корпуса, подушки, рычаги, косозубые шестерни, детали со сложной конфигурацией. Точность обработки класса Н. Возможность к вертикальному шпинделю устанавливать горизонтальную поворотную головку делает станок универсальным. На нем можно обрабатывать все стороны и верхнюю поверхность детали, сверлить ее по всем плоскостям и под углом, делать расточку с высокой точностью.

Область применения оборудования и его конструктивные особенности

Виды фрез по металлу
Широкоуниверсальная модель 675П фрезерного станка отличается высокой точностью обработки различных деталей. С его помощью осуществляют фрезерование заготовок с применением фрез, которые имеют цилиндрический, фасонный или дисковый тип.

Это все возможно благодаря наличию горизонтального шпинделя.

Применение концевых, шпоночных и торцовых фрез также возможно. Для этого агрегат оснащен поворотным шпинделем, который размещается в вертикальной плоскости. При необходимости данной конструктивный узел может перемещаться на нужный угол, в зависимости от потребностей пользователя.

Также фрезерный станок 675 обеспечивает обработку заготовок, которые требуют деления. Для этого преимущественно применяется круглый стол, специальная делительная головка.

Также при работе с данным оборудованием есть возможность дополнительно использовать некоторый вспомогательный инструмент – резцовая, долбежная, быстроходная головка и другие. С их помощью можно выполнять ряд операций, в число которых входит рассверливание, расточные и долбежные работы. При определенных условиях данный агрегат способен осуществлять долбление, зенкерование, растачивание, центрование и много чего другого.

Растачивание

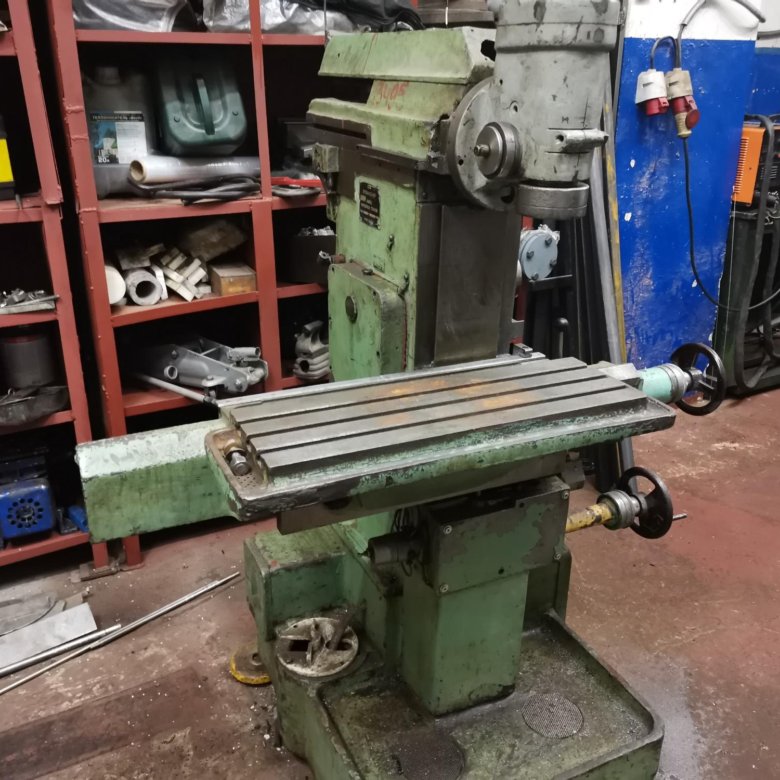

Общий вид и органы управления

Основание высокое с электрическим ящиком сбоку и электродвигателем сзади. Коробка подач внутри толстостенной литой стойки. Коробка скоростей собрана в отдельном ящике и расположена сбоку. Консоль небольшого размера поднимается по направляющим, обеспечивая вертикальное перемещение детали.

На основной стол с Т-образными пазами устанавливаются дополнительные приспособления, включая съемный горизонтальный стол. Справа на стойке и столе расположены маховики для ручного перемещения стола и консоли. Там же кнопки пуска и рукоятка переключения скоростей вращения шпинделя.

Особенности конструкции

Фрезерный станок 675 отличается небольшими размерами при возможности обрабатывать заготовки длиной до 600 мм. Конструкция включает в себя два шпинделя, рабочий вертикальный стол и съемный горизонтальный. В комплект станка входит шкаф под приспособления и инструмент.

Цепь главного движения

К горизонтальному шпинделю вращение передается через зубчатое зацепление с барабанной шестерней, соединенной с коробкой скоростей. Электродвигатель соединен с ведущим валом клиноременной передачей. Вертикальный шпиндель вращается через соединение коническими шестернями с горизонтальным двигателем. Настройка числа оборотов обеих рабочих органов производится одной рукояткой.

Цепь подач

Цепь подач передает движение сразу на 3 рабочих узла, обеспечивая перемещение по всем осям:

• суппорт – вертикальное;
• салазки – продольное;
• шпиндельная бабка – поперечное.

Ускоренный ход составляет 935 мм/мин. Рабочих подач 16, от 12,5 мм/мин до 400 мм/мин. Механизм подач работает от главного привода, получая вращение от коробки скоростей через зубчатое зацепление шестеренок.

Суппорт

Через суппорт осуществляется продольное и поперечное перемещение стола с деталью через ходовой винт и приводной вал. Направление перемещения по 3 направлениям включается одной крестовой рукояткой в сторону направления движения. Смазка деталей производится лубрикатором.

Станина

Станина имеет высокое основание. Сверху расположен хобот, используемый при работе горизонтального шпинделя цилиндрическими фрезами. Сбоку в теле станины отлит ящик под коробку подач. Он закрывается дверцей. В передней части стойка с направляющими консоли.

Горизонтальный шпиндель

Горизонтальный шпиндель находится в верхней части станины, под хоботом. Он получает вращение от коробки скоростей через зубчатое зацепление. Шпиндельная бабка крепится на 2 радиальных опорах и стоит в 4 упорных подшипниках. Для крепления деталей в шпинделе имеется конус Морзе 4. При установке оправки с фрезами, используют серьгу.

Перемещение хобота ручное. Зажимается в рабочем положении справа 2 ручками. Скорость вращения регулируется ступенчато, имеет 16 положений. Перемещение шпиндельной бабки в горизонтальной оси ограничивают упоры. Смазка минеральным маслом осуществляется разбрызгиванием. Жидкость подается в поддон корпуса шпиндельной бабки.

Вертикальный шпиндель

Вертикальная головка относится к съемным узлам. Она закрепляется к горизонтальной шпиндельной бабки двумя винтами и получает от нее вращение. Установка производится по рискам для соосности вращающихся деталей. Хобот отводится в заднее крайнее положение.

Вертикальный шпиндель вместе с головкой поворачивается на 90⁰ вручную по шкале, нанесенной на основании его корпуса, и фиксируется штифтами. Встроенная в корпус пружина уравновешивает гильзу при ее перемещении. Радиальные нагрузки гасятся двумя опорами. Осевые вибрации гасятся упорными подшипниками.

Станок 676. Универсально-фрезерный. Руководство по эксплуатации

Данное руководство по эксплуатации «Станок универсальный фрезерный 676» содержит сведения необходимые как обслуживающему персоналу этого станка, так и работнику непосредственно связанному работой на этом станке. Это руководство представляет из себя электронную версию в PDF формате, оригинального бумажного варианта. В этой документации содержится Паспорт и Руководство (инструкция) по эксплуатации универсального фрезерного станка 676

Назначение Распаковка и транспортировка Фундамент, монтаж и установка Паспорт Спецификация органов управления Спецификация зубчатых колес, винтов и гаек станка Спецификация зубчатых и червячных колес, червяков, винтов и гаек принадлежностей Механика главного движения Расчет чисел оборотов шпинделей Механика подач Расчет величин подач Спецификация подшипников, качения Комплектная ведомость Краткое описание станка и принадлежностей

• Общая компоновка
• Шпиндельная бабка
• Суппорт
• Коробка скоростей
• Коробка подач
• Вертикальная шпиндельная головка
• Основание и охлаждение
• Угловой стол
• Универсальный стол
• Тиски

Круглый стол Долбежная головка Делительная головка

• Гитара к делительной головке
• Быстроходная головка

Электрооборудование станка

• Описание электросхемы
• Защита

Спецификация покупного оборудования Спецификация к схеме смазки станка Спецификация смазочных мест и элементов системы смазки принадлежностей Указания по обслуживанию системы смазки Подготовка станка к пуску Наладка станка Установка инструмента Настройка числа оборотов Настройка величины подачи Установка принадлежностей Сложное деление Таблица подбора сменных шестерен для нарезания спиралей Регулировка станка

• Коробка скоростей
• Коробка подач
• Суппорт
• Шпиндельная бабка
• Основание и охлаждение
• Вертикальная шпиндельная головка
• Круглый стол
• Делительная головка

Акт приемки станка Испытание станка на соответствие нормам точности Принадлежности и инструмент к станку Общее заключение по испытанию станка Дополнительные замечания

Угловой универсальный стол

Съемный угловой стол вешается на суппорт верхними шпонками. К рабочей поверхности прикручивается болтами. Он имеет 5 Т-образных пазов для крепления заготовки и вращает ее вокруг горизонтальной оси. Вращение стола производится вручную, по лимбу на передней части. Там же расположена ручка зажима приспособления.

Справка! Угловой стол позволяет обрабатывать боковые плоскости детали обоими шпинделями. Делать сверление и расточку, шпоночные пазы, фрезеровать многогранники по периметру.

Тиски

Тиски устанавливаются на рабочий и поворотный стол. Они позволяют производить обработку мелких деталей с высокой точностью, делать сложные рельефы.

Круглый стол

К съемным приспособлениям, входящим в комплект станка, относится круглый стол. Он крепится к продольному столу. Благодаря делительной головке его функциональность увеличивается. Обработка боковых и верхней поверхности заготовки производится горизонтальным шпинделем.

Делительная головка

Делительная головка позволяет с высокой точностью прокрутить деталь на заданный угол. Приспособление позволяет изготавливать зубчатые колеса и другие сложные детали с повторяющимися элементами.

Назначение

Промышленный фрезерный станок используется для выполнения фрезерования. С помощью шпинделя горизонтального типа можно производить обработку:

• дисковыми фрезами;
• фасонными;
• цилиндрическими.

Вертикальным шпинделем поворотного типа можно работать с фрезами:

• шпоночными;
• концевыми;
• торцовыми.

При оснащении оборудования специальной насадкой можно выполнять долбежные операции. За счет наличия функции поворота рабочей фрезерной головки обработка металла может проводиться под углом.

Технические характеристики

Мощность станка определяется его электродвигателем и составляет 1,5 кВт. Точность класса Н и П по ГОСТ 8–82. Технические характеристики модели СФ675:

• размеры вертикального стола 200×500 мм;
• углового 200×630 мм;
• вертикальный ход 300 мм;
• продольное перемещение 320 мм;
• поперечное 300 мм;
• количество подач горизонтального стола 16;
• количество скоростей шпинделя 16;
• частота вращения горизонтального шпинделя 50–1600 об/мин;
• вертикального 63–2000 об/мин;
• габариты станка 1110×1170×1650 мм;
• вес 1100 кг.

Вертикальная головка может поворачиваться на угол до 90⁰. Это позволяет производить обработку всех плоскостей, кроме базовой. Делать фрезеровку, сверловку и расточку, нарезать резьбу, вырезать пазы.

Паспорт широкоуниверсального станка

Паспорт начинается с указания марки станка и указания завода изготовителя. Далее, идет изображение оборудования во всех проекциях, описание основных узлов. Все приспособления и устройства, входящие в комплектацию оборудование, перечислены с указанием их функций. Документ включает в себя все схемы, чертежи основных узлов и перечень быстро изнашиваемых деталей. Для транспортировки станка в паспорте указаны схемы строповки и установки на фундамент.

Паспорт фрезерного станка можно бесплатно скачать по ссылке – Паспорт широкоуниверсального фрезерного станка СФ 675.

Особенности модификации 675П

Модель широкоуниверсального фрезерного станка 675П комплектуется инструментальным шкафом. Станок имеет преимущества перед другими агрегатами серии 675:

• повышенная точность обработки;
• увеличенный размер обрабатываемых деталей до 250 мм по ширине и 800 мм по длине;
• мощный насос с подачей 22 л масла в мин;
• дополнительная панель управления сбоку от стойки.

Малогабаритный станок можно устанавливать в небольших помещениях мастерских и гаражей.

Отзывы

Sova. 675 выпускались несколькими заводами. Лучше всех их делали одесситы и саратовцы. Эти станки отличаются надежностью, высоким качеством сборки и долговечностью. Они пользуются большим спросом у специалистов и работают хорошо, несмотря на возраст. Владимир. Я своим 675 режу полуоси и торсионы. Сталь нормализую. Сотки не ловит, но с точностью до десятки работает. Хочу поменять линейки и отшабрить направляющие, чтобы точнее работал.
Несмотря на возраст более 50 лет, фрезерные станки 675 хорошо сохранились и пользуются спросом и специалистов. Они почти вполовину дешевле китайских аналогов, работают лучше, надежнее. На них изготавливают запчасти для ремонта и детали различных узлов.

Преимущества

Универсальное оборудование обладает жесткой и массивной конструкцией, благодаря чему высокоточную обработку металлических изделий можно производить на протяжении длительного времени (2-3 смены подряд). Фрезерный станок 675, характеристики которого позволяют встраивать оборудование в серийные и мелкосерийные производственные линии, отлично поглощает вибрации, благодаря чему сохраняется качество работ.

С помощью данной модели возможно производить фрезерные работы как небольших заготовок (ширина 250 мм, длина 800 мм), так и массивных деталей. Большим преимуществом является то, что управление фрезерным станком 675 удобное, а также интуитивно понятное. Так как элементы регулировки и наладки эргономически правильно расположены на корпусе.

Экономичная обработка изделий с помощью фрезерного станка 675 возможна за счет наличия широкого диапазона оборотов шпинделя и подач, а также за счет наличия быстрых перемещений. Обратите внимание, что за счет классической компоновки время на обучение и получение навыков работы за станком — минимальное.
