6Р12 станок: 6Р12 станок фрезерный вертикальный консольный. Паспорт, схемы, описание, характеристики

Вертикально-фрезерный станок 6Т12 (6Р12) — цена, отзывы, характеристики с фото, инструкция, видео

Российский вертикально-фрезерный станок 6Т12 (6Р12) предназначен для выполнения разнообразных фрезерных, сверлильных и расточных работ при обработке деталей любой формы из стали, чугуна, цветных металлов, их сплавов и других материалов.

Поворотная шпиндельная головка станков оснащена механизмом ручного осевого перемещения гильзы шпинделя, что позволяет производить обработку отверстий, ось которых расположена под углом до ±45° к рабочей поверхности стола.

Мощность приводов и высокая жесткость станков позволяют применять фрезы, изготовленные из быстрорежущей стали, а также инструмент, оснащенный пластинками из твердых и сверхтвердых синтетических материалов.

Особенности конструкции

• механизированное крепление инструмента в шпинделе;
• механизм пропорционального замедления подачи;
• устройство периодического регулирования величины зазора в винтовой паре продольной подачи;
• предохранительная муфта защиты привода подач от перегрузок;
• торможение горизонтального шпинделя при остановке электромагнитной муфтой;
• устройство защиты от разлетающейся стружки.
• разнообразные автоматические циклы работы;
• широкий диапазон частот вращения шпинделя и подач стола;
• большая мощность приводов;
• высокая жесткость;
• надежность и долговечность.

Характеристика	Значение
Размеры стола, мм	320х1250
Перемещение стола, мм — продольное (X) — поперечное (Y)  — вертикальное (Z)	800 320 420
Угол поворота шпиндельной головки в продольной плоскости, град	± 45
Частота вращения основного шпинделя, об/мин	31,5…1600
Конус основного шпинделя	50
Подача стола, мм/мин: — продольная (X) — поперечная (Y) — вертикальная (Z)	12,5…1600  12,5. ..1600  4,1…430
Быстрый ход, мм/мин:  — продольный (X) 4000  — поперечный (Y) 4000  — вертикальный (Z) 1330	4000 4000  1330
Мощность основного шпинделя, кВт	7,5
Габариты станка, мм	2280х1965х2265
Масса 6Т12 (6Р12) станка, кг	3250

Комплектация за дополнительную плату

Комплект оснастки к фрезерным станкам 127-13 с конусом 50АТ3(ВМ127М, 6Т13)

Стол поворотный горизонтальный ø 400 мм 7204-0023-01

139 000p

Универсальная делительная головка УДГ-Д-250

174 900p

Тиски станочные чугунные поворотные 7200-0220-02 (200мм) ( арт.  02006 )

47 566p

Комментарии и вопросы:

Комментариев пока нет, но ваш может быть первым.

Разметить комментарий или вопрос

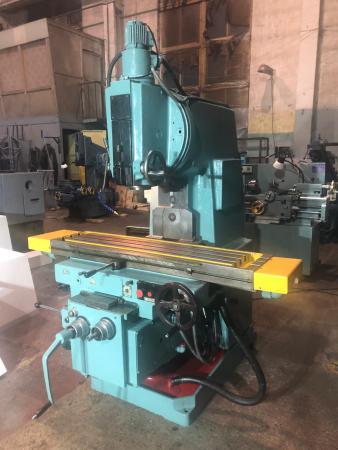

Вертикально фрезерный станок 6Р12

Вертикально фрезерный станок 6Р12 с вертикальным пинольным шпинделем имеет крестово перемещающийся стол, который перемешается горизонтально и смонтирован на вертикально двигающейся консол

От фрезерного станка 6Р13 модель 6Р12 отличается мощностью двигателей главного движения и подач, рабочими размерами стола и величинами перемещения стола. Скоростные станки 6Р12Б имеют, в отличие от станков 6Р12, увеличенный диапазон чисел оборотов шпинделя и подач стола и более высокую мощность двигателя главного движения.

Вертикальный фрезерный станок 6Р12 предназначен для обработки разных деталей из стали, чугуна и цветных металлов, главным образом торцовыми и концевыми фрезами.

На станке 6Р12 можно обрабатывать вертикальные, горизонтальные и наклонные плоскости, пазы, углы, рамки а так же криволинейные поверхности.

Технические характеристики

Особенности конструкции и принцип работы станка 6Р10

Для точной обработки криволинейных поверхностей фрезерный станок 6Р12 оснащен специальным копировальным приспособлением. Обработка подобных поверхностей производится по копирам, контур которых ощупывается наконечником электроконтактного датчика перемещения стола.

СОЖ подается двигателем центробежного насоса через сопло на рабочий инструмент.

На станке 6Р12 поворотная шпиндельная головка станков оснащена механизмом ручного осевого перемещения гильзы шпинделя, это позволяет производить фрезерование отверстий, ось которых расположена под углом до ±45° к рабочей поверхности стола. Мощные приводы и жесткость станков 6Р12 позволяют использовать фрезы из быстрорежущей стали, а также инструмент, оснащенный сменными пластинами из твердых и сверхтвердых материалов. Класс точности фрезерных станков 6Р12 — Н по ГОСТ 8—77.
