Анкерный болт кольцо, обзор. WikiСтатья.

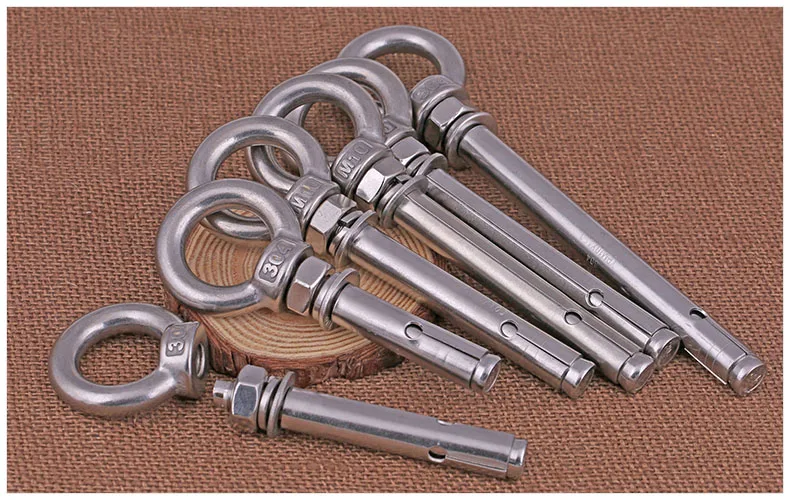

Анкерный болт с кольцом является разновидностью универсального металлического крепежа, яркого представителя анкерной техники — анкер-болта. Благодаря конструкции он совмещает крепежный элемент и функциональный в виде кольца. Таким образом, достаточно использовать лишь один метиз, чтобы осуществить крепление с набором определенных условий и требований.

Конструкция анкерного болта с кольцом


За основу метиза выступает металлический стержень (шпилька), заканчивающийся кольцом с одного конца и конусообразной гайкой с другой, создающей усилие на распираемый элемент. Стержень имеет метрическую резьбу. Распорная втулка (муфта, гильза) имеет вид цилиндра, протянувшегося вдоль прямого участка стержня. Благодаря прорезям металлический цилиндр втулки при анкеровке раскрывается и врезается своими лепестками-распорами в основу рабочего материала. Чаще гильза имеет 3-4 лепестка. Наличие шайбы в конструкции анкерного болта предает метизу свойство плоского крепежного изделия — распределение нагрузки на большую поверхность, чем это происходит при наличии одной только гайки. Известно, что шайба не является самостоятельным крепежом. Зато наделяет основной элемент крепления своим функционалом. Гайка также входит в объединенный состав анкерного болта и предназначена для осуществления процесса ввинчивания крепежа.

Принцип действия анкерного болта с кольцом


Каков же принцип работы анкерного болта с кольцом? Он будет тот же, что и для анкер-болта, заканчивающийся гайкой. Передвижение гайки вдоль стержня по метрической резьбе влечет за собой смещение конусообразной гайки на другом конце изделия, который, в свою очередь, воздействует на лепестки распорной втулки. Под воздействием этого усилия цилиндр деформируется, вживаясь в материал несущего основания.


Важным условием применения анкер-болта является плотная структура рабочего материала основы, куда крепится металлическое изделие. Именно в полнотелых материалах (бетон, природный камень, шлакоблок, полнотелый керамический и силикатный кирпич) работает принцип крепления любого представителя анкерной техники.

  • Сила упора. В момент приложения нагрузки возникает сила, которая направлена перпендикулярно продольной оси анкер-болта. Она называется силой упора. Под воздействием этой силы целостность конструкции анкерного болта проверяется на прочность. Согласно законам физики в работу вступает внутренняя прочность всех задействованных элементов. Разрушению анкер-болта противостоит внутренняя сопротивляемость металла, из которого изготовлен крепеж, а материал основания противодействует нагрузкам, которые передаются на него от анкера.


    Чем выше сопротивляемость материала крепежного изделия, тем большие нагрузки нужно приложить, чтобы сломать или согнуть метиз. Чем выше плотность материала основания, тем выше его сопротивляемость к той нагрузке, с которой действует анкер-болт на стенки отверстия.

  • Сила трения. В момент приложения нагрузки возникает еще одна сила, которая направлена уже вдоль продольной оси анкер-болта. При этом идет взаимодействие поверхности металлического изделия о внутренние стенки отверстия. Это сила трения, которая противостоит приложенной нагрузке, стремящейся вытянуть крепеж из отверстия.


    Чем выше плотность взаимодействующих материалов, тем больше площадь соприкосновения, а значит и выше сила трения.

ТОП товаров из нашего каталога

Анкеры

Анкерный болт-кольцо, М10×80

59.34 р.

Купить

Анкеры

Анкерный болт-кольцо, М12×70

1,733.24 р.

Купить

Анкеры

Анкерный болт-кольцо, М8×40

1,105.89 р.

Купить

Анкеры

Анкерный болт-кольцо, М8×60

1,502.89 р.

Купить

Анкеры

Анкерный болт-полукольцо, М10×60

1,012.32 р.

Купить

Анкеры

Анкерный болт-полукольцо, М10×80

1,186.12 р.

Купить

Анкеры

Анкерный болт-полукольцо, М8×45

918.61 р.

Купить

Анкеры

Анкерный болт-полукольцо, М8×60

1,073.37 р.

Купить

Анкеры

Анкерный болт-костыль, М12×130

1,180.67 р.

Купить

Анкеры

Анкерный болт-кольцо, М12×70

41.42 р.

Купить

Анкеры

Анкерный болт-кольцо, М8×60

50.10 р.

Купить

Анкеры

Анкерный болт-полукольцо, М10×60

47.54 р.

Купить

Применение анкерного болта с кольцом


Нередко в строительстве, капитальном или при возведении зданий для частных лиц, возникает потребность в узле, которое включала бы в себе и надежную фиксацию в несущую конструкцию, и возможность иметь элемент для последующего варианта решения.

Анкерный болт с кольцом решает сразу две задачи. Ведь чем меньше крепежных изделий, тем ниже затрачиваемая стоимость на составляющие и время для установки. Использование нескольких креплений приведет к потере прочности строительного узла. Отличительная особенность рассматриваемой конструкции анкера является наличие кольца. Таким образом, к нему можно закрепить канат, трос, веревку, а также другие конструкции, имеющие крюкообразные элементы и тем самым зафиксировать что-то или продолжить узел.

Надежность анкер-болта достаточно высока, а значит и нагрузки выдержит высокие.

Где именно применяют анкерные болты?

  • при внутренних работах: крепление подвесных конструкций, проводов

  • крепление различных элементов к фасадам зданий

  • создание узла при помощи талрепа, прикрепляемого через кольцо анкер-болта

  • замена стропильной системе (если нет возможности установить стропы, то через кольцо анкер-болта можно выполнить необходимые работы по подъему или перемещению груза

Процесс анкеровки крепежа


Установка анкер-болта с кольцом, или анкеровка, по сути схожа с монтажом стандартного анкерного болта.

  • просверлить отверстие, соответствующее диаметру анкера

  • прочистить хорошо от строительной пыли отверстие

  • затянуть крепеж с помощью ключа

Следует обратить внимание на следующие моменты

  • контролировать состояние сверл (буров по бетону). Изменение центровки сверла обязательно приведет к увеличению диаметра отверстия. Широкое отверстие не позволит крепежу иметь достаточное сцепление, а значит приведет к ослаблению анкерного узла.

  • при продолжительной эксплуатации сверла (бура) стачиваются. Поэтому не следует использовать оснастку после того, как был исчерпан рабочий ресурс. Если диаметр отверстия меньше положенного (рассчитанного), то возрастают нагрузки на анкер — распорке лепестки будут ломаться в процессе анкеровки.

  • глубина самого отверстия должна быть через чур большой, чтобы не ослабить материал основания. Как правило, глубину делают больше на один диаметр сверления. На перфораторе этого можно достичь, установив регулируемый упор.









Размер, мм


8х40


8х45


10х50


10х60


12х70


D, наружный диаметр, мм


8


8


10


10


12


d, диаметр резьбы


М6


М6


М8


М8


М10


L (+2, -2), мм


32


40


32


42


50


L1 (+3, -3), мм


40


45


50


60


70


L2 (+2, -2), мм


72


82


84


92


110


Нагрузка, кН


10


10


12


12


16

Анкерное кольцо в Одинцово: 656-товаров: бесплатная доставка, скидка-63% [перейти]

Партнерская программаПомощь

Одинцово

Каталог

Каталог Товаров

Одежда и обувь

Одежда и обувь

Стройматериалы

Стройматериалы

Продукты и напитки

Продукты и напитки

Детские товары

Детские товары

Текстиль и кожа

Текстиль и кожа

Здоровье и красота

Здоровье и красота

Мебель и интерьер

Мебель и интерьер

Дом и сад

Дом и сад

Электротехника

Электротехника

Промышленность

Промышленность

Сельское хозяйство

Сельское хозяйство

Все категории

ВходИзбранное

Анкерное кольцо

4000-18 \ Кольцо с анкерным креплением — ARM. 009.ZN Цвет: Цинк

В МАГАЗИНЕще цены и похожие товары

Болт анкерный с пластиковым кольцом, 16х110мм, 8шт, желтопассивированный, ЗУБР, ( 4-302312-16-110 )

В МАГАЗИНЕще цены и похожие товары

Болт анкерный с пластиковым кольцом, 12х110мм, 15шт, желтопассивированный, ЗУБР, ( 4-302312-12-110 )

В МАГАЗИНЕще цены и похожие товары

regmarkets.ru/listpreview/idata2/46/d4/46d46f510f9c41c85271212e4bc988f0.jpg»>

Болт анкерный с пластиковым кольцом, 16х110мм, 1шт, желтопассивированный, ЗУБР, ( 4-302316-16-110 )

В МАГАЗИНЕще цены и похожие товары

Болт анкерный с пластиковым кольцом, 10х100мм, 20шт, желтопассивированный, ЗУБР, ( 4-302312-10-100 )

В МАГАЗИНЕще цены и похожие товары

Анкер с кольцом КРЕП-КОМП ако1080 Фасовка, шт: 50. 000, Диаметр резьбы: М8, Материал: сталь

В МАГАЗИНЕще цены и похожие товары

Анкерный болт с кольцом М10х60 (упак. 50шт)

В МАГАЗИНЕще цены и похожие товары

Анкерный болт с кольцом М8х45 (уп. 100шт)

В МАГАЗИНЕще цены и похожие товары

Анкерный болт с кольцом М8х45 (100шт) / (уп. 100шт) Вес: 2.43, Объем: 0.006, Единица измерения:

В МАГАЗИНЕще цены и похожие товары

139

475

Болт анкерный с кольцом SWFS 10х50, анкер кольцом, болт, для бетона (2 шт) Тип: Анкер, Размер:

В МАГАЗИНЕще цены и похожие товары

Анкерный болт с кольцом М10х60 (уп. 2шт) пакетик

В МАГАЗИНЕще цены и похожие товары

Анкерные болты Каждый день с кольцом оцинкованные 10 x 60 мм 2 шт

В МАГАЗИНЕще цены и похожие товары

127

385

Болт анкерный с кольцом SWFS 8х40, анкер кольцом, болт, для бетона (2 шт) Тип: Анкер, Размер: Длина

В МАГАЗИНЕще цены и похожие товары

Анкерный болт с кольцом М10х50 (уп. 2шт) пакетик

В МАГАЗИНЕще цены и похожие товары

Анкер с кольцом КРЕП-КОМП ако16130 Фасовка, шт: 10. 000, Наконечник: кольцо, Диаметр резьбы: М12

В МАГАЗИНЕще цены и похожие товары

4000-18 \ Кольцо с анкерным креплением — ARM.009.ZN Цвет: Цинк

В МАГАЗИНЕще цены и похожие товары

2 страница из 12

Как крепить анкерный болт с кольцом

Автор статьи: pkmetiz.ru

Содержание

  • 1 Виды анкерных болтов
    • 1.1 Анкерные болты с гайкой
    • 1.2 Анкерный болт с кольцом
    • 1.3 Анкерный болт с крюком
    • 1.4 Распорный анкерный болт
    • 1.5 Двухраспорный анкерный болт
  • 2 Как закрепить анкерный болт
    • 2.1 Видео: Как крепить анкерный болт

При необходимости монтажа массивного и тяжелого предмета или элемента конструкции на стену или потолок наиболее надежным вариантом будет крепление анкерными болтами. Это метизы, рассчитанные на эксплуатацию в наиболее тяжелых условиях. Например, с их помощью крепят оптоволоконные провода, протянутые между зданиями. Они создают значительные нагрузки, которые без проблем выдерживают анкеры.

Использование анкерных болтов оправдано при соблюдении двух условий:

  • требуется закрепить тяжелый груз;
  • основание выполненное из твердого, плотного материала.

Использовать анкеры можно только по бетону, полнотелому кирпичу, природному камню, другим плотным стройматериалам. Материал малой плотности не удержит такой крепеж. Рассмотрим основные виды анкерных болтов, их особенности и способы монтажа.

Виды анкерных болтов

Для решения монтажных задач сегодня применяются многочисленные виды анкерных болтов. Это позволяет подобрать крепеж для монтажа разных типов грузов в разных условиях. В том числе есть узкоспециализированные метизы, рассчитанные только на определенные грузы.

Основные разновидности анкерных болтов:

  • с гайкой;
  • с крюком;
  • с кольцом;
  • распорные;
  • двухраспорные.

Анкерные болты с гайкой

Классический тип крепежа, оптимальный вариант как крепить анкерный болт в стену. Метиз состоит из таких частей:

  • шпилька клиновым распором;
  • корпус анкера – металлическая втулка;
  • гайка;
  • шайба.

Анкер вставляется в предварительно просверленное монтажное отверстие. При навинчивании гайки на шпильку происходит расклинивание втулки. Ее корпус распирается. В результате возникает значительная сила трения между втулкой и стенками отверстия в строительном материале. Благодаря этому, крепежный элемент плотно садится и выдерживает большой вес закрепляемого груза.

Чтобы обеспечить надежность монтажа, крепить анкер необходимо в прочный строительный материал – бетон, кирпич, природный камень.

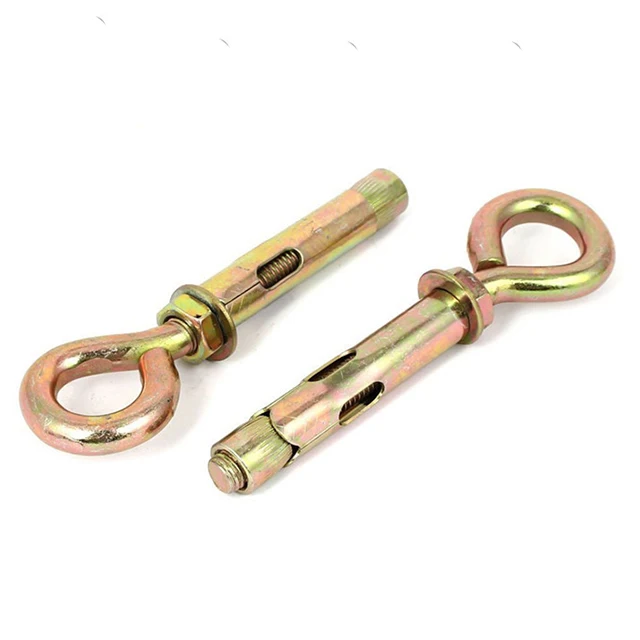

Анкерный болт с кольцом

На конце болта расположено кольцо. При монтаже оно служит опорой для вертикально закрепляемого груза. Метод, как установить анкерный болт с кольцом, не отличается от технологии монтажа предыдущих видов крепежа. Анкер устанавливается в просверленное монтажное отверстие. При закручивании стержня втулка распирается и надежно фиксируется в теле материала.

Анкер этого типа подходит для монтажа кабельных растяжек между зданиями. Кроме того, использование метизов этого типа – оптимальный вариант, как крепить анкерный болт в потолок, например, для монтажа люстры.

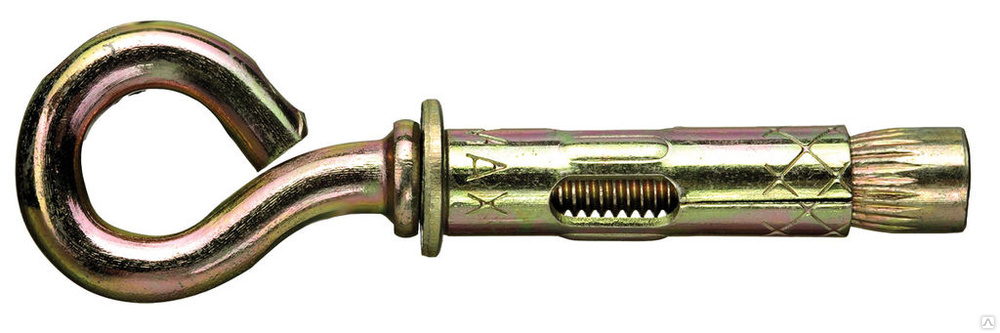

Анкерный болт с крюком

Конструктивно этот тип анкер практически не отличается от предыдущего типа. Основная разница состоит в наличии монтажного крюка на конце стержня, закручиваемого во втулку. Крепежный элемент хорошо подходит для монтажа канатов, кабеля, троса, навески грузов. Благодаря крюку, закрепленный груз можно легко снять при необходимости.

Технология, как крепить анкерный болт с крюком, аналогична способу монтажа модели с гайкой.

Распорный анкерный болт

Этот тип анкера отличается от предыдущих по конструкции и способу монтажа. Он монтируется только в плотный бетон. При его креплении не используются резьбовые детали. Основным рабочим элементом является шток, изготовленный из высокопрочного сплава.

Для крепления такого анкерного болта в стене его устанавливают в отверстие, просверленное в материале основы. После этого необходимо сильно ударить молотком по штоку. При забивании он расклинивает втулку, обеспечивая надежную фиксацию. В закрепленный анкер вкручивается шпилька с гайкой или болт. Это позволяет создать резьбовой узел для крепления груза.

Распорные анкерные болты имеют ограниченную грузоподъемность по сравнению с другими разновидностями. Однако для бытовой сферы его характеристик вполне достаточно.

Двухраспорный анкерный болт

Двухраспорный анкерный болт – улучшенный вариант традиционного анкера с гайкой. Особенность его конструкции состоит в двойной металлической трубке. Таким образом обеспечивается намного более сильный распор в конечной и средней части крепежного элемента. Такая конструкция обеспечивает более равномерную нагрузку на рабочую часть метиза, что повышает надежность соединения, позволяет выдерживать более значительные нагрузки, увеличивает срок службы.

Как закрепить анкерный болт

Технология крепления грузов или оборудования анкерными болтами на полу, стене или на потолке отличается простотой. Даже начинающий мастер легко освоит ее, просмотрев пару видео. Также вам поможет наше простое пособие по креплению анкерными болтами.

В первую очередь нужно выполнить точную разметку монтажных отверстий. Для их сверления важно правильно подобрать размер бура или сверла. Учитывая большой диаметр отверстия под анкер, при ошибке исправить ситуацию будет непросто. Поэтому выбору бура уделяется особое внимание. Его диаметр должен соответствовать диаметру втулки анкерного болта. Длину инструмента важно выбрать не короче крепежа и предусмотреть небольшой запас. Если ошибиться с длиной, придется тратить силы и время на то, чтобы достать анкер из отверстия, которое нужно будет досверливать.

В просверленном отверстии остается пыль и мусор, которые будут препятствовать нормальной установки крепежа. Не рекомендуется выполнять продувку ртом. Используйте для этого ручной насос или пылесос. После продувки установите анкер в отверстие. Он должен заходить в него с усилием. Лучше всего, если для установки приходится выполнять легкие удары молотком.

Далее остается только расклинить гильзу анкера. В классической конструкции анкерного болта с гайкой эта операция выполняется закручиванием гайки. После ее завинчивания до упора шпилька распирает гильзу и надежно фиксирует ее в отверстие. Далее можно открутить гайку, закрепить на шпильке груз и зафиксировать его обратным навинчиванием гайки.

На этом монтаж закончен. Эта задача не представляет никакой сложности. Главное, не экономить на качественных метизах.

Видео: Как крепить анкерный болт

Анкерное кольцо для горизонтальных гибких линий

Производитель:

Krok

Все товары Krok

  • Обзор
  • Характеристики
  • Отзывы0

Анкерное кольцо для горизонтальных гибких линий – приспособление для защиты карабина от трения.

Изделие фирмы Krok выполнено из трубной стали, отличается высокой прочностью и надежностью. Модель можно использовать с тросами, веревками, лентами. При деформации изделие частично поглощает силу рывка. Модель оцинкована. Размер изделия: 55×46×15 мм. Деформируется оно при 7 кН. Разрывная нагрузка составляет не менее 70 кН.

Характеристики:

  • Оцинковано.


  • Размер: 55×46×15 мм


  • Начало деформации: 7 кН


  • Разрывная нагрузка: не менее 70 кН


ПроизводительKrok

Покупатели, которые приобрели Анкерное кольцо для горизонтальных гибких линий, также купили

Хвостик с крючком для 50 мм Рэтчета

В наличии

В корзину

582 ₽

ВходРегистрация

Личный кабинет

  • Мои заказы
  • Мой профиль

Каталог товаров

Каталог товаров

Веревка

Веревка

Все товарыВеревка статическая Веревка динамическая Страховочно-спасательная веревка Веревка для арбористики Веревки для подъема грузов Пожарные веревки и термостойкие шнуры Шнуры и вспомогательная веревка Веревки и шнуры 8 мм Веревка 9 мм Веревка 10 мм Веревка 11 мм Веревка 12 мм Веревка «КАНАТ» Дзержинск Веревка Коломна Веревка Венто

Промальп

Промальп

Все товарыПривязи для высотных работ

Привязи для высотных работ

Все товарыУдерживающие привязи Страховочные привязи Привязи для промышленного альпинизма Привязи огнеупорные

Соединительные элементы (карабины)

Соединительные элементы (карабины)

Все товарыПромышленные карабины Карабины с муфтой Дельты и рапиды Спортивные карабины Стальные карабины Карабины алюминиевые Карабины Венто Карабины Petzl Карабины CAMP Карабины KONG Карабины Вертикаль Карабины сувенирные, брелоки

Страховочные стропы

Страховочные стропы

Все товарыСтропы огнеупорные Стропы для позиционирования Стропы стальные Стропы веревочные Стропы ленточные Стропы с амортизатором Стропы двойные Одинарные стропы

Страховочные усы, самостраховки Зажимы

Зажимы

Все товарыЗажимы для подъема (Б) Зажимы для страховки (А) Зажимы многофункциональные Зажимы ножные Средства защиты ползункового типа (зажимы) Зажимы Жумар Зажимы Croll (Кроль) Зажим Капля Зажимы для тросов Зажимы для ГАЛ

Анкерные устройства

Анкерные устройства

Все товарыГибкие анкерные линии Анкерные петли Треноги Трипод Шлямбурное оборудование

Защитные каски Промальп (системы канатного доступа)

Промальп (системы канатного доступа)

Все товарыГотовые комплекты промальп снаряжения

Готовые комплекты промальп снаряжения

Все товарыКомплекты СИЗ от падения для работы в опорном пространстве

Комплекты СИЗ от падения для работы в опорном пространстве

Все товарыСерия: Комплект «Удерживающая привязь Simple»

Серия: Комплект «Удерживающая привязь Simple»

Все товарыПодобрать конфигурацию комплекта Simple-1

Подобрать конфигурацию комплекта Simple-1

Все товарыДвойной страховочный ус (1 шт. на комплект) Карабин монтажный (1 шт. на комплект) Ручной зажим Жумар (1шт. на комплект) Соединительные звенья — карабины (3-шт на комплект) Страховочные привязи для работы в опорном пространстве (1шт на комплект) Центральное соединительное звено Дельта (1 шт. на комплект)

Готовые модели комплектов «Удерживающая привязь Simple»

Комплекты на основе Страховочного пояса

Комплект «Страховочная привязь «Basic» Комплект «Страховочная привязь Classic» Комплект «Страховочная привязь «Medium» Комплект «Страховочная привязь «Croll»

Привязи для промышленного альпинизма Сидения Сумки для инструментов

Готовые комплекты страховочного снаряжения

Готовые комплекты страховочного снаряжения

Все товарыДля работы на опорах и конструкциях Для чистки снега с крыш Комплекты СИЗ от падения для работы в опорном пространстве

Комплекты СИЗ от падения для работы в опорном пространстве

Все товарыСерия: Комплект «Удерживающая привязь Simple»

Серия: Комплект «Удерживающая привязь Simple»

Все товарыПодобрать конфигурацию комплекта Simple-1

Подобрать конфигурацию комплекта Simple-1

Все товарыДвойной страховочный ус (1 шт. на комплект) Карабин монтажный (1 шт. на комплект) Ручной зажим Жумар (1шт. на комплект) Соединительные звенья — карабины (3-шт на комплект) Страховочные привязи для работы в опорном пространстве (1шт на комплект) Центральное соединительное звено Дельта (1 шт. на комплект)

Готовые модели комплектов «Удерживающая привязь Simple»

Комплекты на основе Страховочного пояса

Комплект «Страховочная привязь «Basic» Комплект «Страховочная привязь Classic» Комплект «Страховочная привязь «Medium» Комплект «Страховочная привязь «Croll» Для работы на скатных кровлях без ограждения

Страховочные канаты для высотных работ Системы для эвакуации и спасения Полиспастные системы для подъема груза

Полиспастные системы для подъема груза

Все товарыДвукратная полиспастная система Трехкратная полиспастная система Четырехкратная полиспастная система

Протекторы

Протекторы

Все товарыПротекторы на веревку гибкие Протекторы на перегибы жесткие

Арбористика

Арбористика

Все товарыГаффы (Когти для древолазанья) Ножовки, секаторы, ножи Обвязки для древолазания Петли для позиционирования Рогатки и удочки Аптечка, защита от насекомых Устройства для спуска бревен Веревка усиленной прочности Средства защиты

Cпасателям и пожарным Спец. Инструмент

Спец. Инструмент

Все товарыСтекломой

Стекломой

Все товарыДержатели шубок для мытья стекол Шубки для мытья окон Стяжки для стекол, резинки Держатели S-планок, линеек

Вакуумные присоски

Вакуумные присоски

Все товарыПрисоски вакуумные одинарные Присоски вакуумные двойные Присоски вакуумные тройные Присоски вакуумные с подкачкой

СИЗ

СИЗ

Все товарыСпецодежда

Спецодежда

Все товарыЗимние комбинезоны и полукомбинезоны Защитные комбинезоны (ограниченного срока действия) Комбинезоны рабочие летние Спецодежда рабочая Спецодежда утепленная

Каски

Каски

Все товарыКаски строительные

Средства защиты

Средства защиты

Все товарыСредства защиты органов зрения Средства защиты органа слуха Средства защиты рук Средства защиты органов дыхания

Альпинизм

Альпинизм

Все товарыСтраховочные системы

Страховочные системы

Все товарыОбвязки для альпинизма и скалолазанья Верхние (грудные) обвязки Полные обвязки Обвязки для спелео

Спусковые устройства

Спусковые устройства

Все товарыДля промышленного альпинизма Для туризма и альпинизма

Каски альпинистские Блок-ролики и полиспаст

Блок-ролики и полиспаст

Все товарыБлок-ролики Тандемы, каретки, переправа Полиспаст-блоки Полиспастные системы для подъема грузов

Полиспастные системы для подъема грузов

Все товарыДвукратная полиспастная система Трехкратная полиспастная система Четырехкратная полиспастная система

Такелажные пластины, кольца, вертлюги Стремя, лесенки, педальки Страховочные петли Оттяжки Альпинистские мешки, баулы Средства для организации навески и страховки

Средства для организации навески и страховки

Все товарыСкальные молотки Скальные крючья Закладные элементы Скай-хуки Пробойники Шлямбурное оборудование

Лавинное снаряжение

Лавинное снаряжение

Все товарыБиперы Лавинные лопаты Щупы

Снежно-ледовое снаряжение

Снежно-ледовое снаряжение

Все товарыЛедобуры, ледовые крючья Лавинные лопаты Ледорубы Кошки Аксессуары к кошкам Аксессуары к ледорубам Снегоступы

Перчатки для работы с веревкой Магнезия, мешочки

Туризм

Туризм

Все товарыРюкзаки туристические

Рюкзаки туристические

Все товарыРюкзаки Рюкзаки до 35 л. Рюкзаки 40-50 л. Рюкзаки 55-70 л. Рюкзаки 75-130 л. Влагозащитные герморюкзаки Аксессуары для рюкзаков

Посуда

Посуда

Все товарыТермокружки Термосы Чайники для горелок Миски, кружки Столовые приборы Котелки для горелок Наборы посуды Фляги

Сумки, баулы, гермоупаковка

Сумки, баулы, гермоупаковка

Все товарыВнутренние гермы Сумки малые для вещей и документов Кейсы герметичные ударопрочные Влагозащитные и герметичные Мешки для вещей

Газовое оборудование

Газовое оборудование

Все товарыАксессуары Газовые баллоны Газовые горелки Газовые лампы Газовый инструмент Системы Jetboil

Бивак

Бивак

Все товарыАптечка, защита от насекомых Ремнабор Шанцевый инструмент Ножи и мультиинструмент Костровое снаряжение Гигиена

Зимний туризм

Зимний туризм

Все товарыСнегоступы Лавинное снаряжение

Лавинное снаряжение

Все товарыБиперы Лавинные лопаты Щупы

Спортивное ориентирование

Спортивное ориентирование

Все товарыКомпаса

Фонари

Фонари

Все товарыНалобные фонари Кемпинговые ручные фонари Поисковые сверхмощные фонари Аксессуары к фонарям

Аксессуары к фонарям

Все товарыАксессуары для фонарей Fenix Батарейки и аккумуляторы Зарядные устройства Цветные и рассеивающие фильтры

Слэклайн

Слэклайн

Все товарыСлэклайн наборы Комплектующие для слэклайна

Коврики для спорта и йоги

Коврики для спорта и йоги

Все товарыГимнастические коврики Коврики для йоги

Коврики для йоги

Все товарыКоврики из натуральных материалов (ЭКО) Недорогие Коврики в бухтах

Коврики для фитнеса и спорта Коврики-пенки Аксессуары, сумки и чехлы для ковриков

Одежда

Одежда

Все товарыТермобелье

Термобелье

Все товарыМужское термобелье Термобелье детское Термобелье женское

Носки Перчатки Гамаши

Веревочные парки

Веревочные парки

Все товарыБлоки Карабины для веревочных парков Обвязки для веревочных парков Такелажные пластины, кольца, вертлюги Перчатки для работы с веревкой Каски для веревочных парков

Бренды

Бренды

КоломнаЭбисVentoTendonPetzlСПЛАВCAMPPRIVALРоссияРОС-МЗТехноавиаСнаряжениеИжевскKrokTrackОрион АльпKoveaFenixРингYukonVerticalПрогресс-СефетиEKUDKongUVEXPeltorMarmotStropDeltaPlusРусский слэклайн3МBASKAlpprotectorSВерхолазООО «ШНУР»

О компанииДоставка и оплатаБЛОГОбучение промальпуКонтактыТовары в избранном0Товары в сравнении0

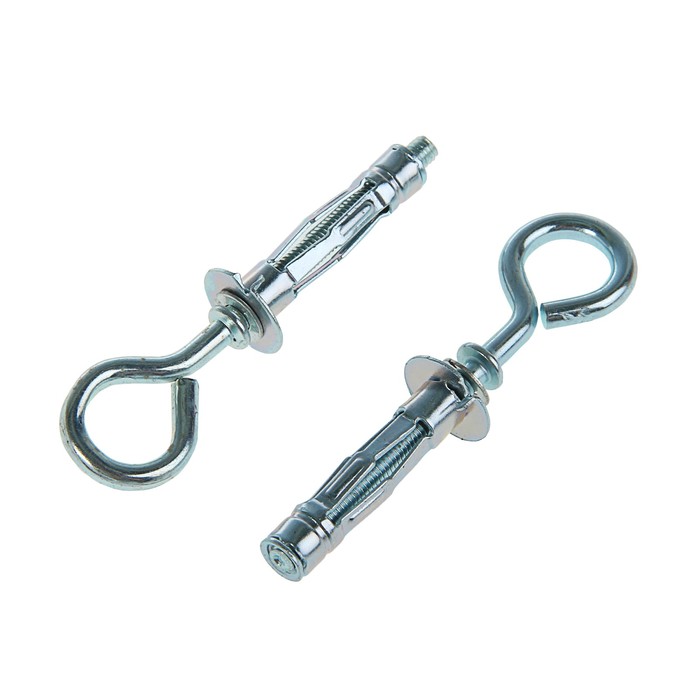

Анкерный болт с кольцом


Анкер кольцо состоит из шпильки, с резьбой с одной стороны, и изогнутой в кольцо с другой, распорной части выполненной в виде конуса с внутренней резьбой и стальной рубашки с сечениями. Анкер с кольцом комплектуется гайкой располагающейся на шпильке между кольцом и рубашкой, для удобства установки, либо ее заменяет напрессованная шайба.


Область применения: анкера с кольцом применяются в основном для крепления подвесных конструкций, когда требуется более надежное и фиксированное крепление, нежели на анкер крюк. Так же часто используется в такелаже, для крепления тросов или цепей. Используют для монтажа строительных лесов, вместо шурупа крючка.


Монтаж: в материале сверлят отверстие нужного диаметра, очищают от пыли и крошки. Устанавливают анкер, в стене применяя молоток, после чего, в зависимости от строения, вращают шпильку анкера, используя кольцо, анкерного болта или затягивают гайку расположенную ниже кольца, над рубашкой.


Материал использования анкерного болта с кольцом: бетон, полнотелый кирпич, природный камень.


Изготовление: материал — сталь, покрытие — желтый цинк.




Наименование


Размер (мм)





Цена с НДС (тг. /шт.)




















АНКЕРНЫЙ БОЛТ С КОЛЬЦОМ













M6x8х80

M6x8х100

M8x10х80

M8x10х100

M8x10х120

M10x12х70

M10x12х90

M10x12х100

M10x12х120

M10x12х150

M12*16*100














102

111

144

203

216

227

234

345

357

340

450








Крепежные системы очень распространенный вид фурнитуры для строительных работ. Анкерный союз считается самым надежным. Это целый механизм для соединения деталей. Конструкции, которые сцепляются с помощью этого девайса, не распадаются, а надежно и качественно служат долгие годы.


Конструкция анкерный крепеж





Изделие состоит из движущихся и статичных частей. Стержень, шляпка, наконечник и манжета – детали, составляющие это творение класса металлических типов. Конструкции бывают малые, средние и большие. Также, нужно учитывать нагрузку на анкер. Это значит, что вес детали соединения не должен нагружать фабрикат до предела.


Крепеж производят из стали для прочности и надежности. Покрытие цинком или хромом предотвращает коррозию деталей соединения и этого продукта для соединения частей конструкции.


Типы анкеров





Анкерный болт – это устройство для крепежа нескольких деталей, которое отличается от иных элементов такого рода надежностью данной сцепки. Такой механизм состоит не только из стержня с наружной резьбой и шляпки, но и из, так называемой, муфты. Вышеупомянутое устройство – это истинно удобное и прочное изделие для ремонтных работ на современном строевом рынке.


При роботе с крепежными системами используют цанги – приставные элементы для более прочной фиксации. Они продаются с набором гаек и самых цанг. Сделаны детали из стали, имеется антикоррозийное покрытие. Они распространенный и востребованный товар при любом ремонте.


Анкерный болт для бетона – очень крепкий. Он может выдержать большие нагрузки. Но помните, что нужно выбирать приспособление по его характеристикам. Чтобы исключить любые риски, проконсультируйтесь с продавцом или уточните у менеджера, какие именно девайсы нужны Вам.


Болт анкерный с гайкой может понадобиться при работе, как с деревом, так и с металлом и бетоном. Это универсальный девайс во время ремонта. Строение объединителя позволяет скрепить детали надежным образом. Гальваническое покрытие предупредит механические и химические повреждения готовой конструкции.


Анкерное крепление можно не только скручивать, но и забивать. Для этого предназначен забивной анкер. Процесс сцепления происходит по принципу дюбеля. Такой элемент производства применяется для особо тяжелых случаев – обработки бетона, кирпича и прочих прочных материалов.


Анкер-клин используется в том случае, если нет возможности сверлить поверхность. Тогда клин забивают в деталь для крепления. Сформирован он из стали с хромированием. Это качественный и надежный продукт.


Металлическое изделие рамный анкер используется для оконных и дверных рам. Эстетические характеристики металлического создания не повреждают внешний вид готового продукта. Конусная втулка, шлиц и винт с резьбой – состав конструкции анкера.


Помните, что самые надежные анкерные болты исполнены из нержавеющей стали. В таком случае, Вы избежите коррозии и повреждений конечного фабриката соединительных работ.


Купить анкера можно в любом удобно для Вас месте. Строевые точки – хороший выбор. Но стоит прислушиваться к советам и делать взвешенный выбор. Помните, что дешево – не значит качественно.


Как купить анкерные болты с гайкой





Лучше всего покупать надежный крепеж в регионе Алматы. Здесь масса производителей предлагают качественные изделия для ремонта. Цена на анкер может быть и высокой и низкой. Но отечественный производитель предлагает наилучший шедевр сообщающей сферы металлического производства.


Купить крепеж нужно внимательно и тщательно выбирать. Цена на анкерные болты приятно Вас удивит, если покупать их оптом. Оптовые закупки анкеров намного упростит процесс Ваших строительных работ. Металлические изделия для крепежа пользуются огромным спросом среди массовых заказчиков Европы и Азии. Наш отечественный производитель снабжает многие фирмы ведущих строительных компаний.


У Вас могут быть самые разнообразные требования к соединяющим изделиям, но не забывайте, что изначальное качество строительной фурнитуры – залог успеха конечного результата ремонта тех или иных конструкций. Правильный подход к покупке соединяющих предметов предупредит поломки в дальнейшей работе.

Анкерный болт с кольцом – как применить крепеж дома? + видео

Такой крепежный элемент, как анкерный болт с кольцом, может использоваться не только для монтажа люстры! Наша статья расскажет о том, где целесообразнее всего применять такой крепеж, и что, собственно, собой представляет этот элемент.

Анкер – устройство и область применения

Давайте, прежде всего, выясним основные технические данные этого крепежа. Его устройство – это, прежде всего, основание и ножка, на которой имеется резьба. На конце такого крепежа обычно накручена гайка конусообразной формы, целью которой является распор втулки. Втулка одевается на резьбу и практически всю ее закрывает. Головка крепежного элемента выполнена в виде кольца. Прямое назначение такого крепежа – крепление к чему-либо различных подвесных конструкций, как пример можно привести обычную люстру, которая фиксируется на потолок.

Также анкер с кольцом очень часто используют монтажники, когда устанавливают строительные леса. Предварительно установив анкер в стену здания, к нему крепят стойки лесов для того, чтобы они надежно держались. Он является очень удобным крепежным элементом в области устройства различных растяжек и для создания эффекта натяжения. К примеру, электромонтажники используют такое крепление, когда проводят коммуникационные линии проводов.

Установив анкер в стене, к нему крепят талреп и проводят натяжку провода, такое натяжение – довольно прочное и удобное в монтаже.

Перед монтажом крепежного элемента нужно все знать о материале, из которого состоит поверхность, в которую необходимо установить анкер. Технологические требования допускают установку крепежа только в поверхность из бетона, природного строительного камня и полнотелого кирпича. В пустотелом материале крепеж утрачивает свои прочностные характеристики.

Как работает анкерный болт с кольцом и его модификации?

Теоретически такой крепеж должен выдерживать возложенную на него нагрузку на вырывание и очень плотно сидеть в посадочном отверстии. С практической стороны с анкером так и происходит. Ведь в основе крепежа заложен удерживающий метод распирания, который является на сегодняшний день самым эффективным методом среди устройств анкерных болтовых конструкций. Распорный эффект создается в момент закручивания болта, та самая конусообразная гайка начинает постепенно вкручиваться во втулку и распирать ее.

Как только вы почувствуете, что для того, чтобы еще раз провернуть анкер, нужно увеличивать усилия или применить дополнительный “рычаг”, значит ваш крепеж встал на место и готов к эксплуатации. При выборе крепежного элемента обязательно учитывайте особенности материала, из которого он изготовлен. Хотя все крепежи этого семейства выполнены из металла, но материал бывает разный. В качестве примера приведем вам перечень материалов, из которых изготавливают анкерный крепеж:

  • Обычная сталь, в этом случае крепеж выполнен в упрощенном варианте без дополнительной обработки.
  • Гальванически оцинкованная сталь, такой крепеж проходит дополнительную обработку и менее подвержен преждевременному разрушению и воздействию на него окружающей среды.
  • Нержавеющая сталь, могут использоваться марки А1, А2, А3, соответственно, различные модификации имеют разные прочностные и эксплуатационные характеристики.
  • Латунь – как правило, более мягкий металл и практически не подвержен появлению коррозии. Может применяться в местах повышенной влажности и даже непосредственно устанавливаться в воде.

Как видите, различные материалы подразумевают под собой различные прочностные характеристики. Поэтому, выбирая крепеж для своих целей, учитывайте эти особенности. Также важным показателем является длина ножки анкера, обычно рабочая поверхность болта начинается от 70 миллиметров и достигает 165 миллиметров. Такое различие позволяет проводить установку болта в рыхлых бетонах и при этом соблюдать технические требования к крепежу.

Двухраспорный анкер с кольцом – увеличиваем нагрузку в несколько раз

Как показала практика, не во всех случаях распорный анкер может помочь нам установить подвесную конструкцию. В случае если нам нужно очень прочное неразъемное соединение, для крепления достаточно тяжеловесных подвесных конструкций, рекомендуется использовать в качестве крепежа двухраспорный анкер, сейчас мы вам объясним почему. Устройство такого крепежа – это все та же шпилька с резьбой по всей длине, на конце шпильки устанавливается конусообразная гайка.

Только в данном крепежном элементе используют две, а иногда и три распорные гильзы вместо одной. Такие гильзы имеют форму конуса, и при закручивании первая гильза входит во вторую и, таким образом, распирает конструкцию, создавая дополнительную удерживающую силу. Также под кольцом наваривается дополнительная гайка под ключ, это сделано для того, чтобы облегчить сам процесс установки и зажатия крепления. При двойном распоре для того, чтобы закрутить анкер, нужно приложить немалые усилия.

Плюс ко всему, вы застрахованы от повреждения самого кольца, с помощью которого обычно и закручивают болт до распора. Где же на практике применяется такая технология крепления? Такой крепеж очень часто применяют при выполнении такелажных работ. На него могут повесить цепь большого диаметра, а это достаточно приличный вес. Также такое крепежное устройство часто используют для удержания стального троса больших диаметров, данная система крепежа без труда справляется с высокой нагрузкой.

Все о правилах монтажа анкера

На практике монтаж анкерного крепления не должен вызвать у вас особых трудностей, все, что нам понадобится для того, чтоб установить крепеж, это перфоратор, сверло по бетону, соответствующее диаметру крепежа, молоток и гаечный ключ. Вот подробная пошаговая инструкция, которая поможет нам в работе.

Как правильно установить анкер — пошаговая схема

Шаг 1: Сверлим отверстие

В первую очередь нужно просверлить отверстие, в которое в дальнейшем встанет наше крепление. Для этого вставляем в патрон перфоратора сверло и сверлим отверстие на глубину длины нашего болта.

Шаг 2: Очищаем отверстие от пыли

Как правило, после сверления в отверстии для анкерного крепежа остается много бетонной крошки, ее необходимо удалить из отверстия, желательно всю. В противном случае остатки бетонной пыли после работы сверлом не дадут плотно войти в стену гильзам анкерного крепления. Для того чтобы качественно очистить отверстие, можно использовать пылесос, который максимально удалит всю пыль.

Шаг 3: Вставляем и уплотняем крепление

На следующем этапе необходимо вставить анкер в отверстие и задавить его по максимуму. После молотком необходимо его уплотнить, практически до самого кольца.

Шаг 4: Затягиваем гайку и распираем анкер

Теперь нам необходимо гаечным ключом затянуть крепеж, чтоб распорная гайка выполнила свои функции и разжала гильзу в отверстии. Обычно для этого необходимо сделать два-три оборота анкера вокруг своей оси. Другим признаком готовности крепежа к эксплуатации будет невозможность провернуть крепеж.

  • Автор: Михаил Малофеев

Стандартное якорное кольцо: 1/4 «Кольцо из нержавеющей стали
Кольцо с тяжелой сталью: 5/16″ Кольцо в $
 Standard Buoy  11. 5″  30 lbs.  Red, Yellow
 Large Buoy 15,5″ 60 фунтов Красный, желтый
Гигантский буй 6 фунтов 8 8,92 90 18,5″
 Красный, желтый

  1.   Наденьте анкерное кольцо на анкерный канат. Прикрепите скобу-буй в сборе. Не забудьте защелкнуть дужку через оба ушка кольца. Бросьте буй в воду, позволяя кольцу скользить по леске.   2.   Двигайте лодку под углом 30 градусов к точке крепления, следя за тем, чтобы якорный канат не касался опоры. Двигайтесь медленно (примерно 5 узлов), пока якорь не оторвется от дна. Затем немного увеличьте скорость.   3.   Якорный канат будет скользить через кольцо, когда буй будет плавать на поверхности. Как только якорь достиг поверхности, переключитесь в нейтральное положение и потяните слабину якорной линии и якорь. Якорная цепь будет уравновешивать якорь и удерживать якорь на поверхности.
