О чем говорят условные обозначения винтов
Если вы решили произвести ремонт мебели, бытовой техники или автомобиля, то в процессе работы можете обнаружить, что нужно приобрести винты. В этом случае, обычно, мы отправляемся в магазин и выбираем необходимый крепеж. Выбирая винты, приходится сталкиваться с их условными обозначениями, которые для непосвященного человека выглядят мало понятным набором цифр, букв и символов. Как разобраться в стандартной маркировке крепежа, чтобы не ошибиться при выборе?
Как выбрать нужный винт по его маркировке?
Несмотря на то, что обозначения большинства метизов выглядят устрашающе, разобраться в обозначениях может каждый. Методика распознания крепежных изделий предельно проста:
- Найдите на упаковке винтов или на самих изделиях маркировку. Она выглядит приблизительно так:
— # 4-40 x .5
— 1 / 4-20 x 5/8
— М3-0,50 × 10
- Первое число всегда обозначает основной, самый главный диаметр метиза.
Если речь идет об унифицированных изделиях, то диаметр может обозначаться в дюймах, цифрами от 0 до 10. При этом, наименьший размер будет равен 0, а самый большой – 10. Иногда встречаются и другие цифры, например 12 и 14. Чаще всего эту маркировку имеют винты устаревшего образца. Их применяют при ремонте или восстановлении оборудования солидного возраста. При этом, #14 совсем не подразумевает диаметр 14 дюймов, но величина будет очень близка к этой цифре. Нечетные цифры встречаются на порядок реже четных. Винты с диаметром более #10, обычно маркируются дробями в тех же дюймах. Например, 1/4-20 обозначает 1/4 дюйма. - Для метрической системы используются обозначения типа М3.5. В этом случае, цифра следующая за М всегда обозначает основной диаметр винта в миллиметрах.
- В том случае, если используются дюймы, то вторая цифра после диаметра информирует о параметрах резьбы. Она обозначает расстояние между соседними нитями и для удобства выражается в количестве витков резьбы на дюйм длины. Поэтому, винт 1/4-20 – это изделие с основным диаметром резьбы 1/4 и 20 витками резьбы на дюйм.
- В винтах с метрической маркировкой обозначения имеют следующий вид: M2 x 0.4. Это говорит о том, что винт имеет диаметр 2 мм и шаг резьбы 0,4 мм. Здесь стоит отметить, что шаг не всегда указан на изделии. В этом случае несложно ошибиться, ведь метрические винты могут иметь основную, мелкую и супермелкую резьбу. Если вы не уверены в характеристиках винта, который вам нужно приобрести, то лучше возьмите с собой в магазин старый крепеж, чтобы сравнить изделия визуально.
Поэтому, винт 1/4-20 – это изделие с основным диаметром резьбы 1/4 и 20 витками резьбы на дюйм.
Системы стандартов
Немного отступив от основной темы статьи, мы обратимся к такому понятию как стандарты. Зная о наличии разных систем, гораздо легче проявлять бдительность при подборе винтов и других крепежных элементов. Наиболее распространенными в мире стандартами, используемыми для обозначения крепежных элементов, являются немецкий DIN (Deutsches Institute für Normung) и японская система промышленных стандартов JIS.

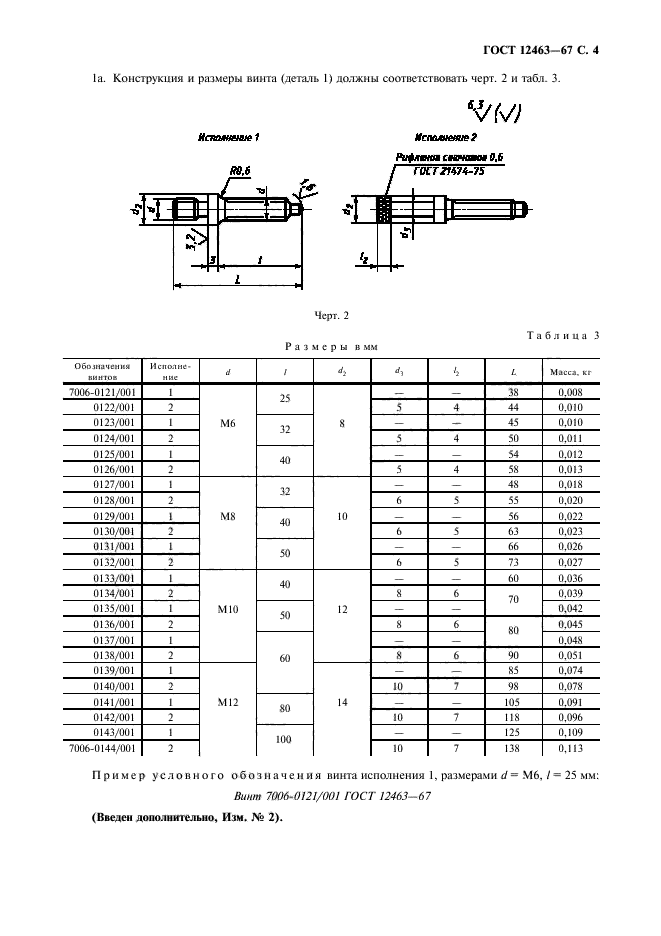

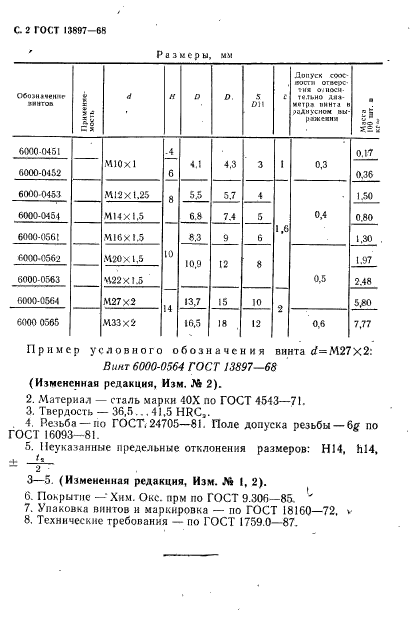

Также существуют и другие системы, такие как отечественный ГОСТ, американский ANSI и европейский EN. Несмотря на то, что стандарты часто идентичны, винт JIS M8 из Страны Восходящего Солнца не обязательно будет являться полным аналогом DIN M8. Такие несоответствия очень часто приводят к ошибкам при выборе, так как пользуясь вполне рациональными выводами, мы ожидаем полного сходства метизов с одинаковыми индексами.
Продолжим далее рассматривать маркировку винтов:

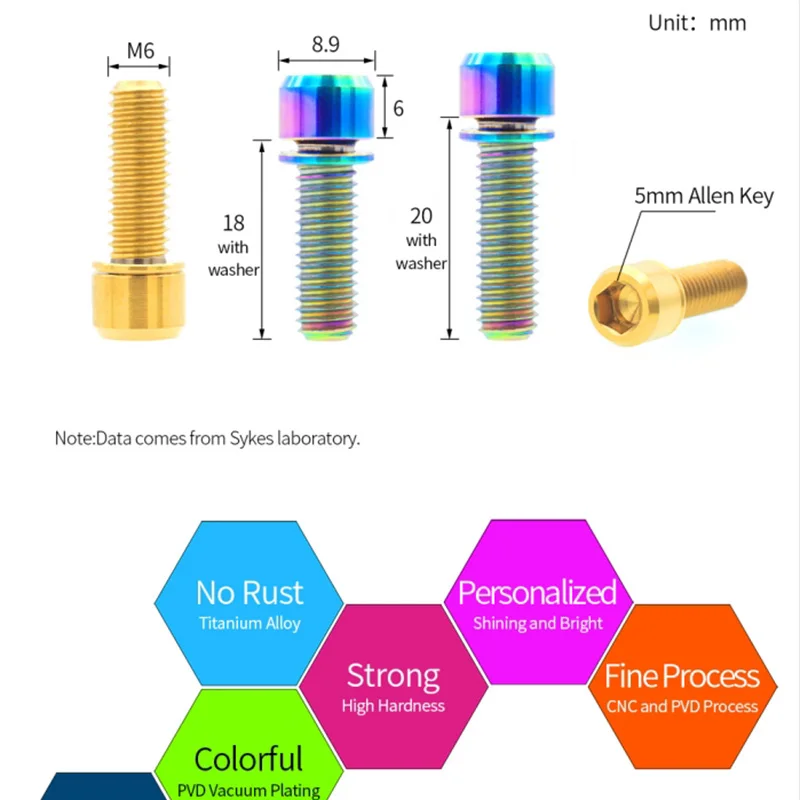

- Длина изделия указывается после знака Х. Эта величина обычно измеряется от нижней части головки, за исключением «потайных» винтов, в которых эта величина замеряется от верхней части.
- Если размеры указаны в дюймах, то в «формуле» 1/4-20 x 3/4 длиной является последняя величина. Путем несложных расчетов можно определить, что длина такого винта – 0,79 дюйма или 19 мм.
- В метрической системе длина винта указана в миллиметрах, например у изделия М3-0,50 × 10, длина 10 мм.
- При выборе винтов для использования в механике, важную роль играет также такая характеристика как класс резьбы. Говоря простыми словами, этот параметр обозначает точность подгонки резьбовых соединений, то есть насколько плотно винт «сидит» в отверстии с резьбой или болт в гайке. Обозначается класс резьбы так: 2А и 2В. В этом случае «А» — это внешняя резьба на винте или болте, а «В» — внутренняя, на гайке или в посадочном отверстии.
Существует и немало других характеристик для винтов, таких как тип головки, используемый материал или вид защитного покрытия. Но эти параметры относятся не к размерам метизов, а к способу монтажа и условиям эксплуатации соединения. В том случае, если вы сомневаетесь в правильности выбора винта или болта для тех или иных целей, лучше обратиться к квалифицированному специалисту. В этом случае будет не лишним взять с собой в магазин крепеж, которому нужно подобрать замену.
Статьи о продукции
Обновлено: 27.
11.2020 13:42:11
Поставить оценку
Успешно отправлено, Спасибо за оценку!
Нажмите, чтобы поставить оценку
Типы винтов и их маркировка
Инструменты и крепеж
- Вы здесь:
- Главная
- Строительство и ремонт
- Инструменты и крепеж
Содержание статьи:
Типы винтов
Маркировка винтов
Читайте также:
Типы болтов
Винт и болт — одно и то же?
Винтовой механизм известен людям издревле. Еще до нашей эры он решал некоторые задачи обычной жизни, например, сельского хозяйства в Древней Греции. Однако, как крепежный элемент винт стал действовать сравнительно недавно – пару веков назад. Сейчас этот метиз распространен повсеместно.
Винт — это крепежный элемент, служащий для соединения деталей или их фиксации. Работает с помощью резьбы, нанесенной на все или почти все тело стержня, из которого, собственно, и состоит.
Еще один значимый конструктивный элемент – головка, может быть разной формы и размера, иметь шлиц или иной способ для передачи крутящего момента, с помощью которого изделие и «внедряется» в рабочие поверхности.
Винтом часто называют другие крепежи. Это имеет под собой основания, хотя бы из-за очень похожей формы этих объектов. Однако и винт, и болт, равно как и шуруп ГОСТ 27017-86 относит к наименованиям разных категорий крепежных изделий.
С помощью винта различные детали могут накрепко соединяться между собой, образуя своего рода монолит. Или же, наоборот, винт может стать осью вращения соединяемых элементов. От предназначения зависит конструкция и размеры крепежа. По этому параметру типы винтов разделяются на установочные и крепежные.
Типы винтов
Крепежный винт служит для скрепления деталей с возможностью их последующего рассоединения. Это стандартный вид данного метиза. Самый простой пример – любое винтовое соединение в коробе компьютера.
Винт закрепляется с помощью внутренней резьбы в изделии, в которое вкручивается. Созданная при этом целостность и есть механизм крепления. В другом случае винт и болт работают схоже, проходя скрепляемые поверхности насквозь. Но и в таких условиях удержание с помощью первого элемента происходит за счет резьбы.
Вернуться к началу
Для работы с обсуждаемым крепежом требуются отвертки с наконечником, подходящим под шлиц на изделии, или гаечный ключ, подобранный под форму головки (в случае, если она, к примеру, шестигранная или квадратная).

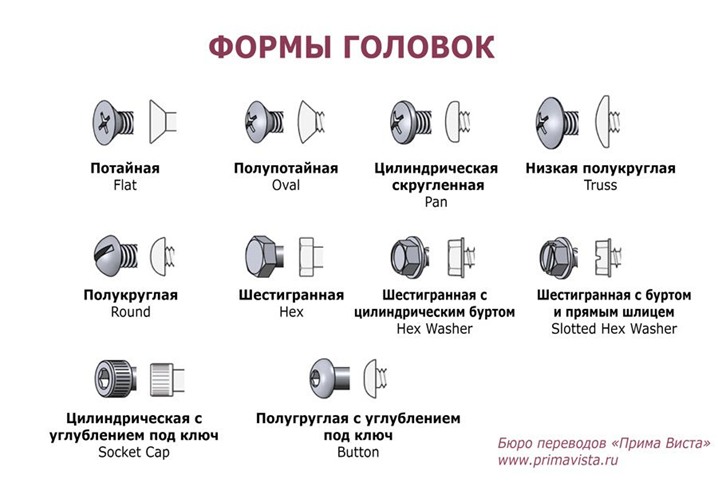

Головки винта различаются по форме (плоская, круглая, потайная, полупотайная, выпуклая или грибовидная), по наличию граней (шестигранная, квадратная), по типу шлица, по наличию подголовника.

Виды головок винта
Установочный винт – крепежный элемент, с помощью которого детали крепко удерживаются относительно друг друга. Головка в таком крепежном изделии не обязательна.
Довольно часто вместо нее предусмотрен шлиц, нанесенный на другой конец стержня, либо внутренняя резьба, оформленная там же. Установочные типы винтов имеют различные модификации наконечника: плоский, конический, засверленный или иной «хвост». Это сделано для того, чтобы лучше фиксировать детали.
Вернуться к началу
Для работы с винтами прибегают к дополнительным крепежным изделиям, таким, как гайки, шайбы, шплинты. Это зачастую необходимо, дабы препятствовать самоотвинчиванию винта – основной проблемы, возникающей при его эксплуатации. Дело в том, что при движении деталей уменьшается трение в резьбовом соединении, что позволяет изделию изменять направление и «откручиваться». Чтобы избежать подобных последствий, винты дополнительно фиксируются контргайками в конце стержня или шайбами под головкой. Существует ряд иных дополнительных мер по удержанию крепежа в гнезде, например, проволочный замок.
Маркировка винтов
Маркировка винтов может наноситься как непосредственно на метиз, так и его упаковку.
В обозначении разъясняется несколько характеристик.
Класс точности – А (повышенный), В (средний) и С (грубый). Последний означает, что при использовании винта (и болта) возможно несовпадение диаметров (до 2-3 мм) подготовленного отверстия и стержня изделия. Класс А означает отсутствие такой погрешности.
Вид резьбы (метрическая, трапециедальная, коническая), ее шаг.
Диаметр резьбы винтов. Этот показатель часто называют диаметром винта. Совпадает с начальным диаметром стержня изделия.
Маркировка винтов должна содержать также обозначение длины крепежа в миллиметрах, класс его прочности (11 классов для крепежных винтов и 4 для установочных).
