Установка анкерных болтов в фундамент

Содержание

1. Фундаментные анкерные болты: назначение, виды и монтаж.
2. Установка анкерных болтов в фундамент.
3. Материалы для изготовления анкерных болтов.
4. Фундаментные болты.
5. Назначение крепежа.
6. Виды анкерных болтов для фундамента.
7. Установка фундаментных болтов.
8. Классификация анкерных болтов.
9. Установка анкерных болтов в фундамент.

Фундаментные анкерные болты: назначение, виды и монтаж.

По назначению и особенностям конструкции различают несколько типов конструкций :

1. Составные. Их производят из двух частей, соединяемых с помощью муфты. Нижняя часть после установки находится в бетоне, а верхняя вкручивается в муфту.
2. Изогнутые. Нижняя часть таких анкеров изготавливается в виде крюка. Эти конструкции монтируют в специальные колодцы или железобетонные основания, которые затем заливаются бетонной смесью.
3. Прямые. Фундамент устанавливается в готовые бетонные основания. Для закрепления прямого фундаментного анкера в бетоне делается отверстие необходимого диаметра, для крепления понадобится эпоксидный или силоксановый гель.
4. С анкерной плитой. Устанавливается перед бетонной заливкой, нижняя часть состоит из металлической пластины, которую крепят с помощью резьбового соединения или сварки.
5. С коническим концом. Элемент устанавливается в уже готовый фундамент. Его используют для крепления мебели, бойлеров и т.д. Крепеж надежно фиксируется с помощью разжимной цанги, которая расклинивается и надежно удерживает конструкцию.
6. Съемные. Эти крепежные изделия состоят их нижней обоймы, которая монтируется в фундамент, и шпильки с резьбой, устанавливаемой после бетонирования.

Типы и конструкция фундаментных болтов.

Установка анкерных болтов в фундамент.

Установка анкерных болтов бетонировании.

В фундаменте анкерные болты держатся за счет трения, упора и склеивания. Трение обеспечивают нагрузки, которые оказываются на крепежное изделие и передаются на фундамент. Упор – это нагрузки, которые анкер воспринимает и компенсирует своими силами, а склеивание – компенсация нагрузок с помощью касательных напряжений с материалом основания.

Если требуется закрепить конструкцию с высоким уровнем ассиметрии, то лучше заказать прямые болты на силоксановом или эпоксидном клею. Распорные болты применяют в областях, где возможны статические или вибрационные нагрузки. А анкеры с коническим концом советуют использовать для крепления конструкций, который подвергаются динамическим нагрузкам и не способны выдерживать сильных ударов.

Установка фундаментных анкерных болтов выполняется в несколько этапов. Вначале нужно тщательно осмотреть анкерные болты и убедиться в их исправности. Затем можно приступать к работам.

1. Подготовительные работы и определение мест крепления анкеров. Помните, что их ни в коем случае нельзя размещать под дверными проемами.
2. Установка болтов в основу фундамента. Анкер должен погружаться посередине бетонного основания.
3. Расстояние между анкерами должно быть в два раза больше глубины вхождения.
4. После того как анкеры установлены, нужно подождать, пока бетонная смесь застынет. В это время важно следить, чтобы штыри анкеров оставались в ровном вертикальном положении.
5. Последний этап работы – скрепление. Для этого устанавливаются металлические пластины или деревянная доска.

Некоторые виды анкеров можно устанавливать и в уже затвердевший бетон. Но в этом случае просверливается отверстие и вставляется фундаментный болт.

Материалы для изготовления анкерных болтов.

Установка анкерного болта с гайкой.

Для изготовления фундаментных анкеров используют только высокопрочные материалы. В качестве сырья выбирается сталь, в зависимости от условий применения можно приобрести крепежные изделия из морозоустойчивой стали. Крепежи подвергаются термической обработке, благодаря которой исключается возможность разрыва изделия.

Стоимость фундаментных анкерных болтов зависит от диаметра и длины изделия, а также производителя, который занимается их изготовлением. Заказывая болты, обязательно убедитесь, что изделие отвечает всем требованиям ГОСТа и техническим условиям использования. Все фундаментные анкеры проходят контроль качества.

Фундаментные анкерные болты – надежные крепежные элементы, которые качественно и длительно выдерживают большие нагрузки. Существует несколько видов этих крепежей, выбор которых зависит от назначения и условий использования.

Фундаментные болты.

Установка анкерных болтов.

Фундаментные болты для строительных работ.

При производстве строительных работ используется огромное количество различных видов крепежных элементов, выполняющих те или иные функции. Особое место занимают резьбовые стержни различной формы, получившие общее название фундаментные болты. Об устройстве этих крепежей, их видах и использовании расскажем в данной статье.

Назначение крепежа.

Болты, называемые иногда анкер фундаментный предназначены для крепления к опоре строения нижнего венца рубленных конструкций, а также связки с другими материалами наружных стен или монтажа различных станков и механизмов в промышленных предприятиях. Кроме этого, для усиления основания дома на него часто крепят стальные профильные детали П-образной или Н-образной формы, называемые соответственно швеллерами и двутаврами.

Установка анкерных болтов в фундамент.

Назначение фундаментных крепежей.

На гладкий ленточный железобетонный или плитный фундамент присоединить строительные блоки или брус без опасения всевозможных деформаций и смещения конструкции невозможно. Для решения этой задачи и применяют длинные стержни той или иной формы, именуемые анкерными болтами.

Виды анкерных болтов для фундамента.

В настоящее время производство данного вида крепежей осуществляется в соответствии с ГОСТ 24379, который был выпущен еще в далеком 1980 году. Под тем же номером в 2012 году был выпущен современный стандарт, регламентирующий основные виды, размеры и форму анкерных болтов.

Виды анкерных болтов.

Основные виды анкерных болтов.

По указанным выше документам все анкерные болты для фундаментов изготавливаются в следующих модификациях:

1. Болт изогнутый в исполнении 1.1 и 1.2 представляет собой стальной стержень, имеющий в нижней части загиб соответственно под углом 90 о или в виде нижней половины буквы Z. Минимальный диаметр крепежа составляет 16 мм, максимальный – 48. Длина стержня может варьироваться от 500 до 2500 мм и более. Для крепления тех или иных деталей к фундаменту верхняя часть стержня имеет метрическую резьбу соответствующего размера на длине стержня не менее 100 мм, на которую навинчиваются две гайки с шайбой между ними.
2. Болт прямой с резьбой на обоих концах изготавливается в исполнении 2.1 и 2.2. его особенностью является наличие анкерной плиты – стальной площадки прямоугольной формы с отверстием в центре, через которое свободно проходит резьбовая часть болтов анкерных. Различные модификации этого вида различаются формой и диаметром стержней, а также самих стальных квадратных шайб.
3. Болты в исполнении 3.1. и 3.2 наименее распространенные. Они представляют собой составные стержни, соединяемые между собой длинными втулками с внутренней резьбой соответствующего диаметра.
4. Анкерные болты для фундамента четвертого типа относятся к группе извлекаемых. Они имеют сложное строение, представленное прямым резьбовым стержнем и соответствующей анкерной арматурой.
5. Наиболее просты в изготовлении анкерные фундаментные болты пятого типа, представленные гладкими стальными стержнями с резьбовой частью.
6. Изделия, изготавливаемые по ГОСТ 24379 типа 6.1, 6.2 и 6.3 с полным правом можно отнести к действительно анкерным болтам в полном смысле. Они представляют собой стержни с верхней резьбовой частью, имеющие в нижней части утолщение. Для их фиксации применяют дополнительные элементы – разжимную цангу и коническую втулку. Особенностью этого вида крепежей является возможность их установки уже после заливки и затвердения бетонного фундамента.

Установка фундаментных болтов.

Как было отмечено выше, установка анкерных болтов в фундамент может выполняться как в процессе заливки бетонной смеси, так и после этого, и даже после того, как плита или лента полностью застынет. При выполнении этой операции следует знать и соблюдать некоторые особенности:

• В соответствие с рекомендациями упоминавшегося выше ГОСТ 24379 болты исполнения 1.1 и с анкерной плитой рекомендуется устанавливать в бетонное основание до заливки смеси;
• Изделия типа 1.2 монтируют в предварительно подготовленные колодцы в готовом фундаменте с последующим их бетонированием смесью того же состава, что использовалась для изготовления основания строения;
• Фундаментный анкерный болт с расширенной нижней частью устанавливают в готовое основание, предварительно просверлив отверстия по диаметру уширения;
• Стержень крепежа любого из описанных выше видов должен располагаться строго вертикально;
• Шаг установки болтов в анкерный фундамент должен составлять не более двух величин их заглубления;
• Располагаться стержни должны строго посередине ленточного основания при использовании их для связки с материалом наружных стен. Под перегородки анкерные фундаментные болты, как правило, не устанавливают. Так же нецелесообразно использовать их при монтаже полых кирпичей и блоков во избежание раскалывания последних.

Таким образом, в рамках небольшого обзора мы постарались максимально кратко раскрыть особенности такого крепежного элемента, как фундаментный болт, рассмотрели их основные виды и технологию монтажа для решения тех или иных задач.

Довольно часто при строительстве любого типа фундамента устанавливаются анкерные болты, еще их называют фундаментными. Анкер переводится как якорь, а анкерный болт является изделием, которое служит для крепления конструкции к несущему основанию. Несущим основанием в данном случае является фундамент дома, а конструкция — это стены будущего здания. Следует отметить, что произвести строительные или монтажные работы после строительства фундамента просто невозможно без применения таких надежных крепежных изделий, как анкерный болт.

Фундамент болт представляет собой прут, на одном конце которого размещена резьба, а на другом загиб или разветвление. Именно второй конец находится в основании и обеспечивает крепление. Помните, что анкерные болты можно использовать лишь в прочных негибких строительных материалах, таких как кирпич, натуральный камень и железобетон. Большинство фундаментных болтов используются при температуре от -50 до +50 градусов, если же температура выходит за эти рамки, то нужен будет дополнительный расчет конструкции. Выбор типа анкерного болта, как правило, зависит от размера строительной конструкции, типа фундамента, особенностей использования и способа монтажа.

Классификация анкерных болтов.

В зависимости от условий эксплуатации, различают конструктивные и расчетные болты. Конструктивные в основном применяются для крепления достаточного массивного оборудования и строительных конструкций для обеспечения устойчивости давлением собственного веса. Они обеспечивают фиксацию уже готовых изделий. Расчетные же болты берут на себя нагрузки, возникающие во время эксплуатации конструкции или оборудования.

Типы и конструкция фундаментных болтов.

За способом установки бывают болты с установкой до заливки фундамента и такие, которые устанавливаются в просверленные отверстия в готовом фундаменте или другом элементе конструкции.

В зависимости от конструкции, выделяют изогнутые болты, болты с анкерной плиткой, составные анкерные болты, съемные, прямые и болты с коническим концом. Изогнутые болты, как правило, применяются тогда, когда нет зависимости между высотой фундамента и глубиной заделки болтов. Они устанавливаются до бетонирования или монтируются в уже готовое основание. Несколько меньшей глубиной установки обладают болты с анкерной плиткой, они используются, когда от этой глубины зависит высота фундамента. Данный элемент служит исключительно для поддержания прочности конструкции, в основном ставится до бетонирования. Для установки методом поворота или надвижки нужны составные болты с анкерной плиткой. Муфту и нижнюю часть данного элемента (шпилька с плиткой) закладывают в основание на стадии бетонирования, а в муфту на всю длину резьбы ввертывается верхняя шпилька. Такой болт фиксирует оборудование и крепится до бетонирования. Для крепления тяжелого оборудования с большими динамическими нагрузками (электротехника, прокатное оборудование) лучше всего подойдут съемные болты. При их установке в фундамент нужно заложить лишь анкерную арматуру, а шпилька уже устанавливается после заливки фундамента в трубу. Для изготовления данного элемента применяют высокопрочную сталь, которая устойчива к разрывам.

Для крепления конструкции с большим уровнем асимметрии рекомендуется выбирать прямые болты на клею (эпоксидном или силоксановом), а также болты, виброзачеканенные цементно-песчаной смесью. Такие болты выдерживают большие нагрузки, их ставят в скважину, просверленную в готовом фундаменте. Распорные болты предназначены в основном для крепления конструкций и оборудования, испытывающие вибрационные и статические нагрузки. Их можно прикрепить с помощью дюбелей или разжимной тяги. Чаще всего данный материал применяется для сантехники, вентиляционных устройств, отделки и облицовки. И, наконец, болты с коническим концом используются для крепления конструкций, которые не выдерживают сильные удары или динамические нагрузки. Их можно прикрепить с помощью цементно-песчаной смеси методом вибропогружения. Данный материал устойчив к коррозии, а также прекрасно держит механическую нагрузку.

Следует знать, что анкер удерживается в фундаменте за счет трех основных рабочих принципов. Прежде всего, это трение, то есть нагрузки, которые воспринимаются анкерным болтом, передаются на материал основания посредством трения тела анкера о материал основания. Для этого нужно наличие распирающей силы, которая может создаваться за счет распора металлической цанги или пластикового дюбеля. Следующий принцип, это упор — нагрузки, которые воспринимаются анкером, компенсируются внутренними силами сопротивления материала излому, возникающими на глубине анкеровки. Также следует отметить такой принцип, как склеивание, то есть нагрузки компенсируются внутренними касательными напряжениями в области контакта тела анкера и материала монолита. Данный принцип работы характерен для клеевых анкеров, а также закладных деталей без упорных приспособлений и уширения. Большинство анкерных болтов удерживаются в материале основания посредством комбинации описанных выше принципов. Анкерное крепление, как правило, разрушается в самом слабом его месте. Различают такие виды разрушений, как вырыв, излом или пластический изгиб анкера, коррозия, плавление или выгорание анкерного болта.

Установка анкерных болтов в фундамент.

Установка анкерных болтов в фундамент.

Анкерные болты рекомендуется устанавливать сразу после заливки фундамента или несущего основания, пока цемент не застыл.

В первую очередь необходимо изучить план внешних, внутренних стен и входных дверей. Фундаментные болты должны устанавливаться под внешними стенами, соответственно, анкера не нужно ставить в дверных проемах и под внутренними стенами. Далее болты можно погружать в бетон четко по центру будущей стены. Однако не утапливайте их слишком сильно, длина выступающей части должна составлять примерно 5-7 см. Анкерные болты следует располагать по всему периметру стены. Их нужно устанавливать на расстоянии примерно 40 см друг от друга, но так, чтобы они не попадали под дверные проемы. Помните, что болты обязательно должны располагаться строго вертикально, поэтому их можно выровнять с помощью уровня.

Если же Вы будете устанавливать анкерные болты в уже схватившееся основание, то в этом случае следует применить сверление. Однако стоит учитывать, что для сверления посадочного отверстия следует использовать буры или сверла соответствующего диаметра. Во время установки и застывания основания резьбу анкера можно обернуть в целлофан, чтобы избавиться от забот по очистке застывших частиц бетона на болтах. Также чтобы в процессе замерзания основания можно было избежать крена анкерного болта, рекомендуется использовать крепежное устройство, которое прикрепляется к опалубке фундамента на время застывания.

В некоторых случаях анкерный болт устанавливают до заливки фундамента. Тогда болты должны крепиться к арматуре или решетке на металлическую конструкцию, затем заливается раствор. В основном это происходит при строительстве ленточного фундамента. После застывания фундамента анкерный болт может исполнять все свои основные функции.

Рекомендация: Общая обзорная статья, из нее узнаете об установке анкерных болтов в фундамент. Болты необходимы для крепления конструкций к фундаменту. Если конструкции большие и имеют большой вес, то позаботьтесь о точной разметке и правильного без перекосов установке болтов. В противной случае вам будет сложно установить тяжелые конструкции.

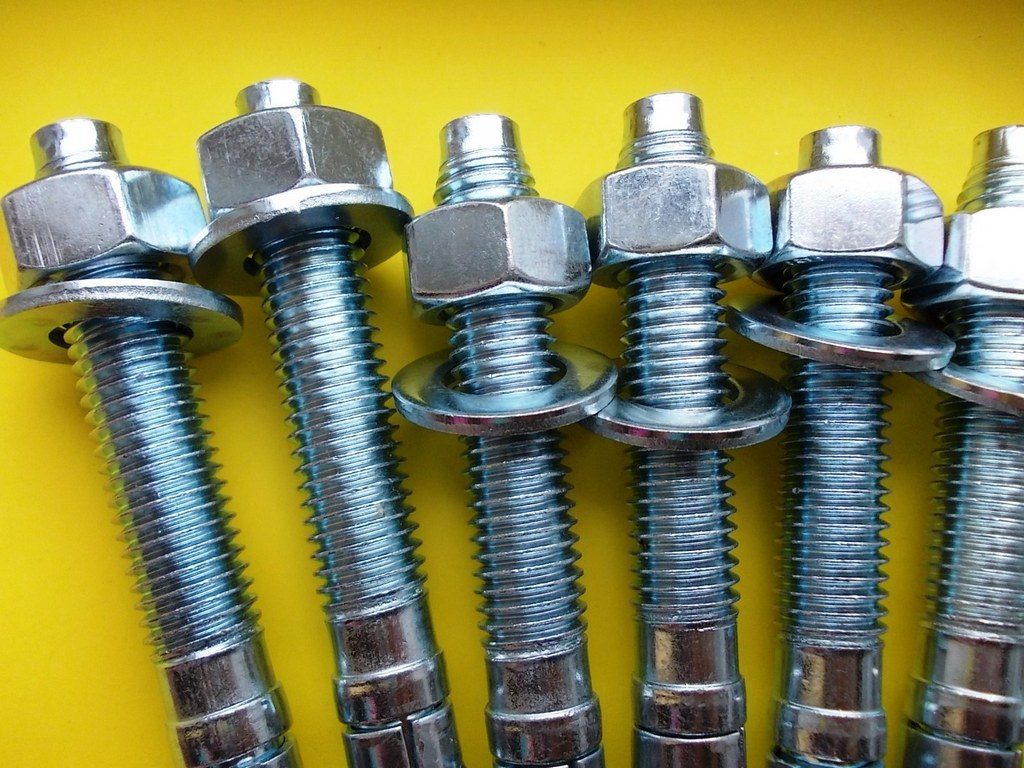

Особенности и сфера применения анкерных болтов с гайкой

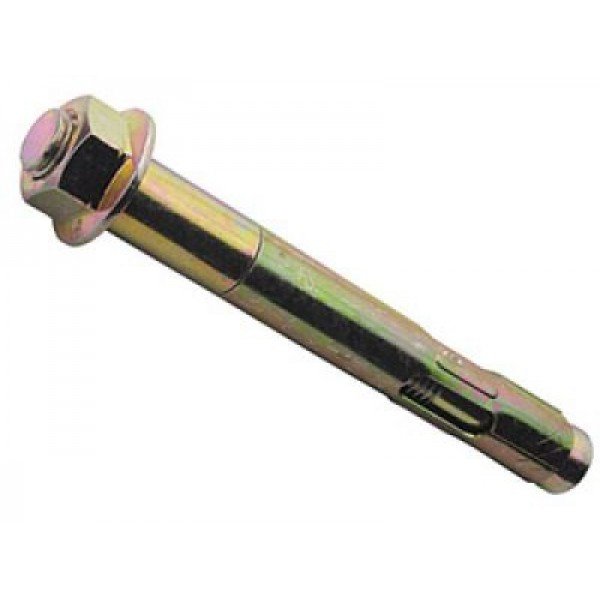

Анкерный болт с гайкой считается достаточно новой разновидностью крепежей. Его конструкция разрабатывалась специально для той цели, чтобы надежным образом фиксировать массивные и габаритные предметы.

Останавливая свой выбор на этом виде болтов, нужно знать не только о его возможностях технического плана, но и об особенностях установки и использования данного изделия.

• Особенности конструкции
• Нормативная документация
• Двухраспорные анкеры
• Установка анкер-болта с гайкой

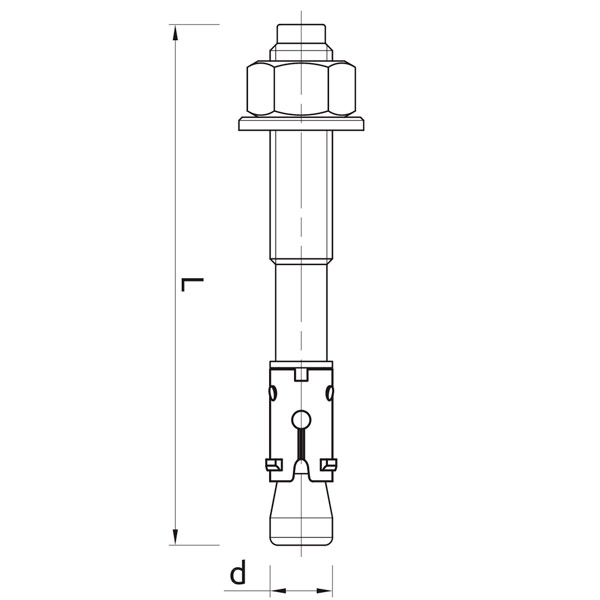

Особенности конструкции

Эксперты, занимающиеся разработкой таких крепежей, учитывали то, что анкерные болты должны запросто выдерживать существенные нагрузки. Потому эти крепежные элементы обладают тщательно продуманной конструкцией, которая зависит от их несущей способности и технических свойств.

Главный элемент конструкции анкера — шпилька. Сверху на нее прикручивается гайка, а нижняя ее часть выполнена в виде конуса.

Следующей немаловажной деталью анкера считается втулка, у которой по бокам есть специальные прорези. Втулка, которая надета на шпильку, открывает лишь ее верх, где расположена гайка.

Принцип применения анкерного болта с гайкой очень прост. Основывается он на следующем: когда закручивается гайка на болте, то происходит втягивание шпильки в отверстие втулки. Надежная фиксация анкера обусловлена тем, что втулка изделия произведена с помощью литьевой методики и не имеет никаких швов от сварки, которые ослабляли бы конструкцию. Чтобы предотвратить углубление гайки, на резьбу анкера насаживается специальная шайба.

Помимо отличных несущих свойств, анкер обладает невероятной универсальностью, которая позволяет применять эту разновидность крепежа для установки самых разных предметов. В частности, анкерный болт нередко применяют при монтаже кондиционирующих систем, которые имеют большой вес.

Нормативная документация

Останавливая свой выбор именно на анкерных крепежах, нужно обратить внимание на ГОСТ, который регламентирует все технологические характеристики такого рода продукции.

Наименьшими размерами крепежа этого типа являются изделия с размерами 5×6,5×18 миллиметров. В том случае, если продукция сделана из материалов высокого качества, то она может выдержать очень существенную нагрузку (до 800 кгс на вырывание).

Если говорить простыми словами, то с помощью такого крепежа можно закрепить предмет, масса которого может достигать восьмисот килограммов. В реальных условиях, как правило, подбираются анкеры, максимально допустимая нагрузка которых существенно превышает вес изделия, подлежащее фиксации.

Важной характеристикой анкерных болтов является их размер. Подбирая крепеж по этому показателю, следует брать в расчет массу предмета: чем больше показатель, тем большей толщиной и длиной должен обладать анкер. Конечно, нужно учесть и толщину стены, иначе ее можно пробить насквозь.

В настоящий момент минимальной длиной анкеров является показатель в 18 миллиметров. Этот параметр достигает величины в 400 миллиметров. Что касается диаметра болта и анкерной гайки, то самым значимым показателем считается диаметр втулки. Стандартная величина — 6, 5 миллиметров.

Двухраспорные анкеры

Самой эффективной разновидностью анкеров считаются двухраспорные изделия. Даже внешний вид этих анкерных болтов позволяет судить о том, что эта продукция имеет высочайшую несущую способность.

В конструкциях этих элементов применяется сразу пара втулок на шпильке. Одна втулка при этом обладает формой конуса. При закручивании гайки она входит в другую втулку, распирая ее. То есть в крепеже оказываются две втулки одновременно, что увеличивает надежность крепления. Стоит уяснить, что анкер двухраспорного типа применяется относительно полнотелых материалов, потому его использование в конструкциях с пустотами нежелательно.

Высочайшая надежность двухраспорного анкера позволяет его применять и в ремонте, и в строительстве, и в промышленности. В частности, эти крепежи помогают производить установку массивного оборудования промышленного назначения, которое при работе создает сильные вибрации.

Установка анкер-болта с гайкой

Даже в том случае, если вы верно подобрали анкер с учетом массы и габаритов предмета, который нужно зафиксировать, неправильная установка элемента может запросто свести на нет все старания.

Есть несколько простых правил, которые вам позволят обеспечить крепежу долговечность и надежность.

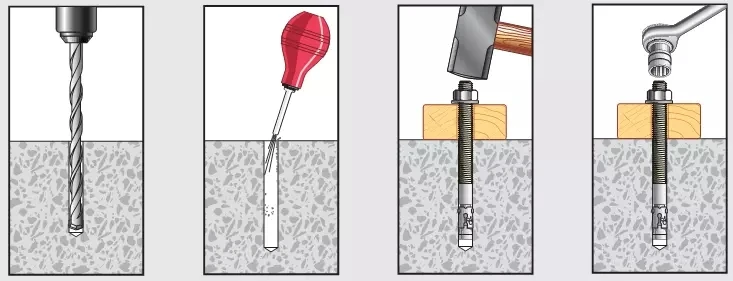

Установка анкеров выглядит так:

1. В предмете, который нужно зафиксировать, нужно предварительно сделать отверстие. Его диаметр должен быть чуть меньше диаметра втулки. Это нужно для того, чтобы она в него входила с небольшим натягом. Для данной цели нужно использовать перфоратор.
2. Для создания надежного соединения отверстие нужно как следует очистить от мусора и пыли. Если размеры отверстия небольшие, то можно применить обыкновенный ершик или медицинскую грушу для очистки. Если же отверстие большое, то лучше воспользоваться пылесосом.
3. После подготовки отверстия можно устанавливать сам анкер. Невзирая на тот факт, что некоторые эксперты советуют устанавливать болты анкерного типа одновременно с фиксируемой конструкцией, существует более эффективная и легкая методика исполнения такого рода процедуры. На анкере, который уже помещен в отверстие, закручивается гайка до тех пор, пока втулка не будет разжата для хорошей фиксации крепежа. После, когда болт надежно держится внутри отверстия, гайку с него можно снять, оставив конец резьбового элементы для установки фиксируемого предмета. Вам лишь остается поставить шайбу и прикрутить гайку.

Итак, анкер с гайкой обладает следующими преимуществами:

• позволяют надежно фиксировать даже очень тяжелые предметы;
• характеризуются небольшой ценой;
• обладают простой конструкцией;
• при монтаже не требуют особых навыков и знаний.

Останавливая свой выбор на анкерной разновидности болтов, стоит учесть, что в настоящее время существует масса вариантов такого рода изделий.

Установка анкерных болтов: способы и технология

Размеры и характеристики анкерных болтов

Анкерные болты по бетону классифицируют по размерам на три группы:

• малые — диаметром до 8 и длиной до 55 мм;
• средние — до 12х120 мм;
• крупные — максимальный размер 24х220 мм.

Маркируют анкер согласно размерам, указывают диаметр резьбы, номер сверла, толщину прикрепляемой детали, глубину монтажного отверстия.

Например, обозначение крепежного изделия М8 10/60-115 расшифровывается:

• диаметр резьбы — 8 мм;
• диаметр сверла — 10 мм;
• длина анкера — 115 мм;
• толщина прикрепляемого элемента — 60 мм.

Технические характеристики — минимальная вырывающая сила, допустимый изгибающий и максимальный крутящий момент, вес метизов — указываются в таблице параметров крепежа.

На основании протоколов испытаний составляют специальные таблицы с информацией о рекомендуемой расчетной и максимальной нагрузке на единицу, расстоянии от края и между осями. По этим данным рассчитывают и подбирают крепеж с оптимальными характеристиками.

Классификации по различным параметрам

Каждый строитель подтвердит, что качественные анкеры обладают высокой прочностью. По этой причине их применяют на бетонных конструкциях большой массы, где на места соединения приходится высокая нагрузка. Например, их используют для крепления перил, ограждений, а также применяют для закрепления балконов и фасадов.

Крепление предметов с помощью анкеров дает возможность выполнять надежную фиксацию необходимых элементов или к бетону, или цельному камню. Используемые для фиксации конструкций и предметов анкеры могут быть нескольких видов:

• с анкерной плитой;
• изогнутые;
• прямые;
• съемные;
• составные;
• имеющие конический конец.

Каждая разновидность анкерных болтов имеет свой особый тип исполнения. Размер может варьироваться в зависимости от предназначения крепежа и обычно находится в диапазоне от 1,2 до 14 см.

По способу монтажа применяемые для бетона анкера различаются между собой на:

• глухие. Их установка производится непосредственно перед заливкой бетона. По своему виду крепёж имеет форму изогнутой шпильки. Такая особенность его конструкции обеспечивает возможность для его надежного удержания в фундаменте после застывания. Пока происходит застывание раствора, болты удерживаются за счёт специальных приспособлений — кондукторов;
• съемные. Дополнительно используются специальные плиты или же применяются закладные детали. Фиксация анкера происходит при помощи клея или же используется раствор, который готовится из песка и цемента. В основании болты вставляют в пазы или же их закрепляют, используя для этого цанги. Их монтаж выполняется до начала работ по бетонированию.

По методу установки анкера делятся на химические и механические. Последние бывают следующих видов:

• закладной. При установке закладывается в бетонную смесь, где и происходит его затвердевание;
• клиновой. При выполнении монтажа такого анкера происходит его расширение. В результате обеспечивается необходимая фиксация;
• забивной. В заранее созданное отверстие забивают втулку, в которую входит болт;
• с шайбой. Использование такого крепежного элемента обеспечивает прочную фиксацию элемента у основания. Например, можно легко закрепить бытовой прибор или же надежно зафиксировать навесную мебель;
• С гайкой. С помощью такого типа анкеров можно удобно крепить предметы, отличающиеся значительной массой, на высоте. При фиксации предмета с помощью такого крепежа необходимо на стене заранее установить болт, после этого на него надеваются отверстия в той части, которую необходимо закрепить, а потом зафиксировать при помощи гайки. Анкера этого вида отлично подходят для фиксации бытовых приборов, которые необходимо периодически снимать со стены;
• с крюком или кольцом. Их крепление осуществляется к перегородкам, выполненным из бетона. Обычно они используются для закрепления осветительных приборов или же применяются при выполнении работ, связанных с монтажом коммуникаций. Размер крепежа в данном случае может быть индивидуальным для каждого случая. Чем более тяжелый предмет необходимо зафиксировать, тем более прочным должен быть анкер. Обычно его длина равнозначна толщине основы;
• распорный;
• двухраспорный. Его особенностью является наличие двух подвижных муфт. Благодаря им обеспечивается повышенная прочность;
• рамный. Этот тип анкеров используется для монтажа пластиковых, а также деревянных окон. Особенностью его конструкции является наличие скрытой головки.

Технические характеристики анкерных болтов

Техническая документация рекомендует проводить монтаж такого крепления в полнотелых твердых материалах, таких как бетон, цельный кирпич, природный камень. В каждом отдельном случае мы должны выбирать болт с гайкой, размеры которого обеспечат нам качественное крепление. Но стоит помнить о том, что во время монтажа при затягивании гайки шпилька подается вперед на некоторое расстояние, в результате иногда эта длина создает помеху при установке изделий, которые мы крепим.

Сегодня в магазинах можно найти крепеж практически любой длины, для различного рода задач. Как правило, начинается линейка анкерных креплений с размера шпильки в 18 миллиметров. Самый длинный крепеж достигает 400 миллиметров чистого размера крепежной шпильки. Соответственно, в зависимости от длины, мы имеем и различные диаметры, данная величина считается по диаметру втулки, под которую и сверлится отверстие.

Диаметр втулки обычно начинается с 6,5 миллиметров, это, как правило, самый маленький анкер, постепенно с увеличением длины увеличивается и диаметральное значение, на самом длинном креплении втулка может быть 20 миллиметров в обхвате, и выдерживает такой крепеж достаточно солидные нагрузки. Если вас интересует удерживающая сила такого крепежа, вы можете узнать ее из технической документации, о ней мы говорили ранее.

Принцип работы и применение

Основные принципы работы анкеров для бетона:

• В момент взаимодействия материала основания и анкера появляется сила трения – распор выполняется дюбелями, металлическими цангами.
• Когда на глубине анкеровки материал дает сопротивление излому или смятию – за счет цанговых втулок на крепеже, изогнутой формы стержня, расширения.
• Нагрузки в месте контакта основания и стержня компенсируются касательными напряжениями при замоноличивании или склеивании – так работают закладные гладкие, клеевые анкера.

Анкера для бетона могут быть разных конструкций, различных видов, размеров. Производятся из специальной стали по ГОСТу, покрываются слоем средства против коррозии. Стержень может быть диаметром 6-20 миллиметров, длиной – до 220 миллиметров.

Любой анкер включает такие части:

• Сам болт
• Конус со слоем резьбы внутри
• Втулка со специальными вырезами

Анкеры выполняют конструктивную либо несущую функцию. Несущая функция реализована в случаях соединения плит перекрытия, балок, колонн, балконных консолей, лестничных площадок и маршей, отделочных и стеновых панелей, инженерного оборудования, коммуникаций, вытяжек, потолочных светильников и т.д. Также анкера применяются для монтажа лаг на бетонные либо пустотные полы. Ими крепят на стены электрооборудование, навесную мебель.

Крепежные элементы анкерного типа применяются для фиксации:

• оконных и дверных рам;
• бытового электрооборудования;
• лестничных маршей;
• подвесных потолков;
• инженерных коммуникаций;
• стальных конструкций.

Крепеж также используется для следующих целей:

• фиксации металлического каркаса в фундаментной основе;
• обеспечения надежного крепления с ячеистыми стройматериалами;
• крепления массивных конструкций к бетонным и каменным стенам;
• дистанционной установки через толстый слой теплоизоляционного материала или декоративной отделки к фасадной поверхности.

Цанговый болт используют при креплении лестничных маршей

Разновидности анкерных болтов

Классификация анкерных болтов, предлагаемых современными производителями, производятся по многим параметрам. Все они делятся на две категории:

• с механической фиксацией;
• применением химических клеевых наполнителей;
• на виброзачеканке.

В первом случае надёжность крепления обеспечивается за счёт создания условий существенно увеличивающих силу трения. Во втором – к первоначальному эффекту (механическому креплению) добавляется крепление за счёт применения надёжных клеевых соединений. В этом случае используется эффект агдезии – способности клеящего состава проникать в поры материала, где помещена втулка. Для реализации крепления необходим тюбик с клеящим составом и специальный пистолет. Сначала в отверстие выдавливается клей. Затем забивают анкерный болт. Такие анкеры применяют для крепления конструкций в некоторых марках ячеистого бетона или в стенках, изготовленных из материала с пористой структурой.

Более подробно виды анкерных болтов классифицируются по следующим параметрам:

• назначению и области применения;
• форме конструктивного исполнения;
• геометрическим размерам;
• типу крепления;
• форме головки;
• материалу втулки.

Более подробно назначение и область применения приведена ниже.

По форме конструктивного исполнения различают следующие виды анкерных болтов:

• конструкция с наконечников в форме крюка;
• с закреплённым на наконечнике кольцом;
• с закреплённой гайкой;
• анкер шпильки.

Установленные крючья используются для последующего монтажа навесных конструкций. К готовым кольцам крепят изделия, у которых предусмотрена навесная система на канатах или тросах. Бывают анкерные болты с закреплённой гайкой. Это позволяет установить глубину вкручивания анкера. Последняя конструкция имеет крепление с обеих сторон. Они затягиваются гайкой. Чаще всего такие болты снабжены конусообразной рабочей частью втулки. Применение такой конструкции позволяет выбрать наиболее оптимальное давление на стенки отверстия, то есть силу сцепления анкера и стены.

Анкер шпильки подразделяются на HAS и HST конструкции. Они позволяют работать в бетоне склонном к растрескиванию. С их помощью осуществляют сквозное крепление.

По типу крепления в стене или потолке анкеры подразделяются на две категории: распорные и клиновые. Наибольшее распространение получил первый тип. На практике применяют одно и двух распорные конструкции. Изделие второго типа снабжено двумя гильзами, что позволяет повысить сопротивляемость и улучшить надёжность крепления.

По форме головки анкерных болтов выполняются под ключ или под отвёртку. Во втором случае наиболее распространёнными являются нарезы под крестовую отвёртку.

В зависимости от типа крепления он подразделяются:

• обычный анкерный болт;
• болт с втулкой и гайкой;
• цанговый болт распорного типа;
• забивной анкерный болт.

Все эти конструкции работают по принципу расширения втулки в момент закручивания стержня болта. Самую сложную конструкцию втулки имеет цанговый болт. На её поверхности нанесены четыре разреза. Поэтому в момент вкручивания её конец принимает форму четырёх лепестков, что позволяет повысить надёжность установки. Забивной анкер имеет конусообразную втулку с внутренними прорезями. Во время забивания анкера в отверстие втулка сжимается, центральные надрезанные части расширяются.

Анкерные болты изготавливаются из стали или латуни. В соответствие со стандартами и строительными нормами и правилами сталь выбирается в зависимости от области применения и условий эксплуатации крепежа. В некоторых случаях применяют отдельные марки углеродистой стали, например ВСт3кп2, для условий низких температур используют низколегированную сталь марки 09Г2С-8 или их аналоги.

Особенности подбора анкера с клиновидным хвостовиком

Для каждого размера имеется и минимальная глубина крепления, которая также измеряется в миллиметрах (чем длиннее анкер, тем больше этот параметр). Если для крепежа длиной 40 мм такая глубина составляет 27 мм, то уже для восьмидесятого – 40 мм. При этом более длинный анкер клиновидного типа используют для закрепления более толстых элементов. Длина этого крепежа начинается от 40 мм, далее идет ее увеличение на 5 мм для следующих маркировок, есть даже клиновые типы анкеров длинной 10 см и более.

Отличительной чертой клинового типа является отсутствие защитной рубашки. Все остальные виды анкеров ее имеют. Для этих типов крепежей существуют предельные допустимые рабочие нагрузки. Помимо этого, для них также есть и предельная нагрузка на выравнивание. Еще между ними существует взаимосвязь – рабочая нагрузка должна быть не более 25 % от предельной нагрузки на выравнивание. Чем больше прочность бетона, тем больше и величина допустимой нагрузки. Но если происходит крепление элементов к основе из бетона, на которой имеются трещины, то изменяется и величина допустимой нагрузки

Так как очень важно обеспечить надежность крепления

Все клиновые и другие анкеры, которые пригодны для использования, должны соответствовать своему ГОСТу. При этом, чтобы убедиться в качестве изделия, можно потребовать у продавца свидетельство на эту продукцию. Если с документацией все в порядке, значит, смело можно делать покупку. Проверка соответствующих документов обязательна, так как слишком большая роль отводится такому маленькому механизму, и от его качества зависит безопасность и даже здоровье людей.

Целевое назначение анкерных болтов

Анкерным крепежом железобетонная конструкция прочно скрепляется с несущими элементами постройки. Можно создать прочную фиксацию тяжелого промышленного оборудования, каменных блоков, новых элементов общей конструкции. С одной стороны изделия — резьба, с другой располагается фиксирующая деталь для крепления к фундаменту.

После установки на нужное место анкер становится частью постройки, облегчает процесс сооружения, так как прикручивается к вертикально расположенным сваям с прижиманием к поверхности анкерной плиты.

Изделия — крепеж, работающий по якорному принципу. Элемент предназначен для надежного соединения разных деталей, проникая глубоко в структуру каждой из них. Соединенные элементы переносят высокие нагрузки динамического и статического типа.

Для анкерных креплений применяется прочное сырье, осуществляется внешняя оцинковка для защиты от внешней среды.

Длина анкерных изделий — 15-500 см. Пропорционально длине, увеличивается величина сечения анкеров.

Крепление основания крыши с помощью анкерных болтов

При строительстве кирпичного дома анкера нередко используются для создания основания крыши. Элемент кровельной системы, изготавливаемый из бруса и служащий распределителем нагрузки на стены строения, называется мауэрлатом. Процедура крепления может выполняться несколькими методами, но мауэрлат на анкерах считается наиболее прочным и долговечным.

Единственный минус данного способа — достаточно высокая стоимость анкерных элементов, которая с лихвой окупается отсутствием необходимости в ремонте. Крепление мауэрлата из дерева к кирпичным стенам производится следующим образом:

1. Перед возведением каркаса крыши по периметру верхней части стен заливается армированный пояс, состоящий из арматуры и бетонного раствора. Это один из важнейших элементов жесткости дома.
2. При заливке пояса в него монтируются анкерные болты.
3. Когда бетонный раствор застывает, к анкерам прикладывают мауэрлат и проделывают отверстия в соответствующих местах. В некоторых случаях разметку сначала производят на ровной доске, а затем переносят ее на брус.
4. Брус устанавливают на анкеры. Чтобы крепление мауэрлата было более прочным, на анкерные болты поверх основания кровли накручивают шайбы.

Анкерный болт: разновидности и назначение

Как ни странно, но анкерный болт имеет достаточно много разновидностей – обусловлено это нюансами крепления различных изделий. Кроме изделий широкого назначения, существуют и узкоспециализированные виды анкерных болтов, которые разработаны для крепления определенных изделий. Рассмотрим более подробно основные, наиболее часто используемые разновидности данного крепежа.

1. Анкерный болт с гайкой. Устроен такой крепеж достаточно просто и состоит он из трех частей. Это винт, на конце которого вместо привычной головки под отвертку или шестигранник расположено конусное утолщение, металлическая трубка с прорезями на одном из концов и непосредственно сама гайка, которая в процессе навинчивания на винт втягивает его конусный край внутрь трубки, тем самым разжимая ее и распирая в отверстии. Это универсальный крепеж, предназначенный для установки в бетон, природный камень и полнотелый кирпич. Диаметр такого анкера не может быть меньше чем 6мм, а длина 60мм – если говорить о максимальных размерах таких анкерных болтов, то, как правило, это диаметр 28мм и длина 300мм. В принципе, это стандарт практически для всех изделий данного типа, который относится ко всем видам анкеров – естественно, не без исключений, о которых мы упомянем в дальнейшем.

2. Анкерный болт с крюком. Это, можно сказать, тот же вариант, что и выше, только винт такого анкера имеет продолжение в виде крюка – гайка в подобных крепежных изделиях играет роль фиксатора, а сам анкер зажимается посредством вращения крюка. Используется такое крепление для навешивания на стену изделий, которые требуется периодически снимать – данные анкеры позволяют делать это очень быстро. Если вы ищете крепление для водонагревательного бака, то ничего лучше придумать невозможно.

3. Анкерный болт с кольцом. Это все тот же вариант, что и выше, только вместо крюка мы имеем в качестве продолжения винта петлю. Используются такие анкеры в основном для установки в потолок и подвешивания на них чего-либо. Также данный тип анкеров довольно часто применяется для установки растяжек, на которые может быть подвешено практически все что угодно.

4. Распорный анкерный болт, или, как его еще называют, ударный. Никаких гаек и никаких головок под отвертку или шестигранник этот вид крепежа не использует для установки – его принцип монтажа основан на расклинивании двух частей анкера (трубки и штока) сильным ударом молотка по штоку. Если вы знакомы с таким изделием, как дюбель Бербаха, то наверняка поймете, о чем идет речь – в некотором роде эти изделия можно сравнить друг с другом. Это анкерный болт по бетону и только – после расклинивания его в отверстии с его трубчатой части скручивается гайка, которая и фиксирует необходимый вам предмет на стене. Такое крепление в силу своей несущей трубчатой конструкции не в состоянии выдерживать большие нагрузки – для бытовых целей вариант отличный, но не более.
5. Клиновой анкерный болт. Это модификация стандартного анкерного болта с гайкой – слабая попытка улучшить изделие, которая ровным счетом практически ничего не добавила. Этот анкер имеет достаточно сложную конструкцию и, соответственно, более высокую стоимость, что в основном и стало препятствием к распространению этого изделия.

6. Двухраспорный анкерный болт. В некотором роде это тоже модификация анкерного болта с гайкой, только более удачная – его основное отличие заключается в двойном распоре, который обеспечивается двойной трубчатой втулкой. Распор такого анкера в отверстии осуществляется по концу и середине крепежного изделия.

Кроме вышеперечисленных, можно выделить еще два типа анкерных болтов, которые относятся к изделиям широкого применения и используются очень часто. Это анкер с головкой под шестигранник (не путайте его с анкером с гайкой, он имеет кардинально противоположный принцип работы – шестигранник у него располагается именно на болте, а крепление его в стене осуществляется с помощью конусной гайки), а также анкерный болт под крестовую отвертку. Последний вариант изготавливается исключительно в малых диаметрах и более чем на 12 такой анкер не найти. Принцип его работы точно такой же, как и у анкерного болта с головкой под шестигранник.

Способ крепления

Нет ничего проще, как закрепить анкерный болт в стену. Всего лишь надо просверлить отверстие в бетонной стене. Его диаметр должен точно совпадать с болтом. Затем надо вставить сам болт и прикрепить. Анкер не стоит разбирать, он полностью вставляется в том же виде, в котором продается. Некоторые люди для чего-то разбирают их на части, а потом пытаются вставить. Разбирается анкер с гайкой, и то, только путем скручивания гайки и все. Когда анкер будет в стене, его надо закрутить по часовой стрелке. Воспользовавшись таким крепежом, можно сразу понять, насколько это быстро, удобно и надёжно.

Применяя их в помощь, можно повесить осветительные приборы, установить внутриквартирные двери, совершать работы по отделке. Исходя из того, что такое крепление рассчитано на весомые нагрузки, производство его идет из стали высокой прочности. Крепления такого типа достаточно легко сделать. Болт в стене качественно закрепляется. Это все благодаря склеиванию, упору, трению – залог надежного крепления. Действуют эти принципы как вместе, так и по отдельности, ни грамма не влияя на прочность. Закрепить анкерный болт своими руками сможет абсолютно каждый мужчина.

Монтаж анкерных болтов

Монтаж анкеров в фундамент

Фундаментные анкера

Первые анкерные болты были предназначены лишь для установки в фундаменте. Они выпускаются 6 типов, диаметром до 140 мм, а длиной до 5 метров.

Монтаж таких фундаментных болтов выполняется таким образом:

• До заливки бетона крепятся изделия с загнутой шпилькой;
• До изготовления основания или погружением в него после заливки раствора, устанавливаются конструкции с анкерной плитой;
• Во время заливки бетона устанавливаются составные изделия. При этом в бетон погружается нижняя часть шпильки с муфтой, надетой на нее, а верхний стержень закручивается в муфту, после полного отвердения основания;
• Аналогично составным, монтируются съемные конструкции. Они погружаются в жидкий бетон, а после завершения отвердения материала устанавливается шпилька с контргайками;
• В пробуренные отверстия в уже затвердевшем фундаменте, устанавливаются прямые анкера, а пустоты, оставшиеся после монтажа, заполняются клеевым составом или бетонным раствором;
• В подготовленные отверстия уже в готовом основании, вставляются конусные анкерные болты, но фиксируются они разжимной цангой, расположенной на конце изделия.

Чтобы правильно своими руками выполнить установку любого вида анкеров, стоит познакомиться с видео в этой статье.

Основное назначение анкеров — крепление строительных конструкций, принятие нагрузок на себя от массы предметов, которые они удерживают. Любые анкерные болты для бетона могут стать надежными и прослужат долгие годы. Для этого следует подбирать шурупы для конкретного вида работ, назначения изделия, в полным соответствием его параметров требованиям СНиП.

Расчет анкерных болтов

При вычислении типа и размера крепежа принимают во внимание материал, в который нужно закрутить анкер, и величину нагрузки на метиз. Простые скобяные изделия выдерживают 230 – 500 кг, а укрепленные химическим способом противодействуют 700 кг

Расчет фундаментных болтов учитывает факторы:

• динамические характеристики, которые зависят от направления приложения силы;
• статическое давление не меняется и принимается по расчетным показателям из таблиц.

Производители указывают прочность при паковке, но конструкторы рассчитывают несущие характеристики на срез и разрыв, при этом делают стандартный запас надежности, применив соответствующе коэффициенты.

При групповой установке

Нагрузка вычисляется для болта, который больше всего подвергается негативному усилию.

Расчет анкеров для нахождения расчетного давления ведется по формуле P = -N / n + M · y1 / Σyt², где:

• N — проектная сила;
• M — предполагаемый момент изгибания;
• y1 — длина от поворотной оси до самого удаленного метиза;
• n — число анкеров;
• yt — длина от поворотной оси до 1-го болта (учитывают прессованные и натянутые крепежи).

Ось обращения принимается проходящей сквозь середину тяжести несущей площади оборудования. Для сквозных колон из металла, стальных вертикальных элементов сплошного сечения и применяются похожие выражения для нахождения нагрузки растяжения. Подставляются параметры вида бетона, габариты основной поверхности, размер сжатой области под колонной.

Определение величины предварительной затяжки

Расчетная таблица глубины заделки, расстояний между осями, коэффициента затяжки

Болты затягивают до определенной степени затяжки F, значение которой для статичного давления берется 0,75 Р, а для динамичных нагрузок используется 1,1Р, где Р означает расчетный прессинг на крепежный элемент. Затягивание строительных метизов производят вручную с помощью приспособлений с усилием до абсолютного упора.

Сечение стержней проверяется на прочность при динамическом влиянии, перед тем как установить анкер по формуле Aи = 1.8 · g · n · к_о P / a · R, где:

• g — коэффициент давления из таблицы;
• n — множитель масштабирования, выбирается из таблицы;
• a — показатель числа серий подачи нагрузки;
• R — проектное сопротивление сплава (материал анкера) растяжению;
• к_о — коэффициент по таблице.

Площадь сечения стержня находят из условия надежности для динамики и статики. Коэффициент к_о принимают 1,05 или 1,15.

Основания принципа соединения анкеров

Анкерные соединители удерживаются внутри фундаментов, благодаря воздействию разных сил — упор, склеивание, трение, но они возникают при взаимодействии монолита с соединением.

Во время распорки разжимной цанги возникают аналогичные силы, упор распределяется по болту, где компенсируется внутренним сопротивлением, которое противоречит силе излома.

Склеивание нивелирует давление, возникающее от касательного напряжения на месте контакта анкера с бетоном.

Выбор крепежа осуществляют на основании предполагаемой величины нагрузки на одну точку. Берут в расчет особенности основания, чтобы найти нужный тип крепления. Важный фактор — основные характеристики фундамента: вид, степень прочности, структура.

Размер используемой анкерной системы выбирают, исходя из физических параметров устанавливаемого сооружения. Чем больше, тяжелее конструкция, тем длиннее, толще должны быть болты.

Затем, высчитывают оптимальное расстояние между болтами, согласно массе, габаритам прикрепляемой конструкции или технического обеспечения.

Рекомендации к верному монтажу анкеров можно посмотреть в следующем видео:

Клиновые

Анкер данного типа, распорная или клиновая втулка которого имеет укороченную длину, также представляет собой модификацию крепежного изделия с гайкой. Клиновым элементом, разжимающим такую втулку, является обратный конец резьбовой части болта, имеющий коническую форму.

Глубина сверления под этот анкер должна быть больше минимальной глубину анкеровки, указываемой в технических характеристиках

Большим преимуществом использования анкерных болтов клинового типа является то, что для их надежного крепления нет необходимости выдерживать точный диаметр посадочного отверстия, более того, его можно не очищать от строительной пыли. Такой болт крепят в посадочном отверстии, а его распорный элемент разжимается за счет закручивания гайки.

Какие виды анкеров бывают

Соединители активно применяются для закладки внутрь фундаментных блоков. В зависимости от параметров, формы, размеров, запаса прочности есть несколько видов болтов.

По пособию по проектированию АБ для крепления строительных конструкций, оборудования, выпущенному к СНиПу 2.09.03, основные параметры для классификации болтов — конструктивное решение и метод монтажа.

По принципу устройства выделяют изогнутые, съемные, с анкерной плиткой, составные, с коническим наконечником. По методу установки — монтируемые до заливки бетона, элементы, вставляемые в готовые основания внутрь предварительно просверленных отверстий.

Изогнутый болт

Изогнутый тип производят по нормам и стандартам ГОСТа 24379.1-80. Болт — прямой металлический штырь с загнутым концом, отчего имеет значительное внешнее сходство с крюком.

Максимальный размер такого крепежа не превышает 180 см, а область применения ограничивается железобетонными строениями фундаментного типа.

Изогнутые крепления

Готовый продукт состоит из основной шпильки с двумя гайками и шайбой. Шайбу часто увеличивают под монтаж крупногабаритного оборудования, либо установок с увеличенным диаметром крепежного отверстия.

Изделие устанавливают перед бетонированием.

Элементы с анкерной плитой

Если приспособления выпускают длиной до 5 м, то для надежной фиксации, лучшего распределения нагрузки, сверху часто крепят плиту на резьбовой участок дополнительными гайками.

Сложность анкерной плиты зависит от фундаментного болта.

Элементы с плитой на одной стороне

Благодаря такой расширенной площадке, повышается устойчивость к нагрузкам, то есть, с такими анкерами можно использовать более тяжелое оборудование. Единственный, но очень заметный минус — монтаж соединителей еще на стадии заложения фундамента.

Устройство крепят на резьбу, либо сваркой, если есть пластина из металла.

Составной крепеж

Составные анкерные крепления позволяют существенно увеличить возможную глубину заложения, даже на несколько метров.

Крепеж выпускают в строгом соответствии ГОСТу 24379.1-80, он содержит металлический основной штырь, шпильку с резьбой, скрепляющую муфту, расширенную плиту.

Крепления применяют для соединения нескольких конструктивных элементов единой стяжкой.

Составной крепежный элемент

В общий комплект составных анкеров вкладывают несколько резьбовых шпилек.

Составные элементы включают две части, которые соединяются муфтой. При использовании составного крепежа его разбирают, низ устанавливают сразу, заливают раствор, после его высыхания ставят верхнюю часть.

Съемные элементы

Съемный вариант устроен аналогично составному, подлежит монтажу нижней части до заливки бетонной смеси, а верхней – после отвердевания раствора.

Крепеж — штырь из металла с целой анкерной системой, которая позволяет загонять анкеры внутрь кладки из кирпича или камня, железобетонные сооружения.

Съемный вариант

С одной стороны расположена плита, а с другой – крепежные гайки. Отдельные части такого анкера стыкуют соединительной муфтой.

Элементы съемного типа способствуют монтажу инженерно-технического оборудования, независимо от целевого назначения конструкции, существуют в трех форматах: литой, составной, сварной болт.

Прямые анкеры

Болты для фундамента прямого типа — простые длинные штыри, достигающие в размерах до 140 см.

Этот вид анкера можно устанавливать в готовый фундамент, заранее высверлив отверстия под каждый штырь. Фиксация положения осуществляется цементным раствором, либо эпоксидным клеем.

Прямой соединитель

Обеспечение данных происходит только на очень твердых опорах для зданий, то есть, без деформационного давления.

Продукция выпускается с параметрами 1,6-4,2 мм в диаметре, от 30 см длиной. В производстве используется только высокопрочная сталь, что укрепляет болт достаточно для стойкого переноса механических нагрузок.

Изделия успешно привлекаются для монтажа оборудования в твердое, не эластичное основание.

Классификации

По срокам эксплуатации выделяются анкеры:

По размерам крепежные элементы разделяются на:

• Малые (длиной до 5,5 см и диаметром до 0,8 мм).
• Средние (длиной до 12 см и диаметром до 1,2 см).
• Большие (длиной до 22 см и диаметром до 2,4 см).

По материалу основанию выделяются анкеры:

• Для плотных бетонных, кирпичных или каменных материалов.
• Для пустотелых кирпичных и бетонных оснований.
• Для листовых материалов — гипсокартона, древесно-стружечных и древесно-волокнистых плит.

По способу крепления выделяются:

Крепление осуществляется за счет прямого механического воздействия рабочей части анкера на основание (расклинивания, трения, упора, сопротивления материала и т. д.).

Дополнительно используют механизм (силу) склеивания, при закреплении применяется клей на основе полиэфирных смол.

Какой анкер используете Вы?

ХимическийМеханический

Механические анкеры по технике введения в основание разделяются на следующие типы:

• Клиновые.
• Распорные.
• Забивные.
• Винтовые.

• Втулочные.
• Разжимные.
• Пружинные.

Распорные

Распорные анкеры — классическая разновидность данного вида крепежа. Представляют собой стержень в виде болта или шпильки с конусовидным окончанием и внешним элементом в виде гильзы, втулки или пружинного кольца. Конический элемент под воздействием поступательного движения стержня распирает гильзу и закрепляет конструкцию в основании.

Разжимные

Разжимной анкер состоит из резьбового стержня, в качестве которого могут выступать болт, шпилька или винт, и гильзы, состоящей из 4 продольных лепестков с пружинным кольцом и конусной гайкой с одной из сторон. При вращении стержня конусная гайка разжимает лепестки гильзы, в результате чего анкер расширяется и закрепляется в основании за счет силы трения.

Клиновые

Клиновые крепежи представляют собой длинный стержень, на конце которого размещена деформационная гильза. После завинчивания стержня в высверленное отверстие происходит расширение лепестков гильзы. Данный вид крепежа способен выдерживать большие нагрузки.

Пружинные

Пружинные анкеры применяются при работе с тонкостенными основаниями, например, при обустройстве интерьера. Зачастую пружинные анкеры применяются в качестве потолочных и оборудуются крюком. Закрепления анкера происходит за счет разворачивания пружины.

Винтовые

Винтовые анкеры, или болты Молли, используют при работе с пустотелыми конструкциями с низкой несущей способностью — пустотелым кирпичом, гипсокартоном, древесно-стружечными и древесно-волокнистыми плитами и т. д. Болт Молли оборудуется специальной цангой, которая при затягивании болта раскрывается и упирается в материал с обратной стороны.

Втулочные

Анкеры втулочного типа состоят из 3 или более элементов, основным из которых является цанга — пружинная разрезная втулка. Также в конструкцию втулочного анкера входят расклинивающий элемент и стержень с резьбой. При закручивании анкера расклинивающий элемент входит в цангу и распирает ее, тем самым закрепляя крепежный элемент в основании.

Забивные

Основу забивного анкера составляет металлическая деформационная гильза с коническим отверстием, разрезами на корпусе и внутренней резьбой. В нижней части гильзы устанавливается боек. Гильза устанавливается в просверленное отверстие вручную или с помощью пневматического пистолета. При ударе по внешнему окончанию гильзы она деформируется, после чего в гильзу вкручивается болт или шпилька, необходимая для крепления какого-либо объекта.

Анкерный болт двухраспорный, обзор. WikiСтатья.

1. WiKiстатьи
2. Анкерный болт двухраспорный, обзор

Анкерный болт двухраспорный является разновидностью анкер-болта и применяется в тех же самых областях строительства, но выдерживающий много большие нагрузки, чем стандартный.

Особенности конструкции двухраспортного анкера

Анкерный болт двухраспорный также как и стандартный состоит из шпильки, гайки-головки, шайбы и уже двух распорных втулок. Изготовляют данный крепеж из углеродистой стали с последующим покрытием антикоррозионного слоя (оцинковка).

На литую шпильку насажены две распорные втулки с продольными прорезями, которые в результате монтажа упираются в стенки твердого строительного материала. Именно за счет увеличения площади «вживания» элементов крепежа в бетон, камень и другое основание получаемое крепление способно выдерживать более значительные нагрузки.

Конусная часть на конце анкера при завинчивании гайки перемещается вверх по шпильке, способствуя распиранию кромок втулки.

Нижняя втулка имеет также конусную часть и тем самым служит распором для второй втулки. Шестигранная гайка при закручивании вытягивает литую шпильку с конусной частью на противоположной стороне от гайки, которая выполняется по стандартам ГОСТ, DIN. Таким образом, специального инструмента для монтажа не требуется.

Прессованная шайба служит для увеличения площади соприкасания к прикрепляемому материалу, распределяя напряжение, которое возникает при ввинчивании анкера.

В чем главное преимущество двухраспорного анкера?

Данный крепеж предназначен для надежной эксплуатации тяжеловесных конструкций, а также тех элементов, которые находятся под постоянным напряжением. Из сравнительной таблице ниже видно, что на сайте ГОСКРЕП можно купить двухраспорные анкеры размерами, начиная с М10х100 и до М25х350.

Сопоставляя анкер-болты одного размера, имейте ввиду, что рабочая вырывающая нагрузка двухраспортного в 6-8 раз выше аналогичных стандартных.

Сравнительные данные анкерного болт стандартного и двухраспорного:

Преимуществом также можно назвать быстроту установки и возможность демонтажа.

Применять анкерный болт двухраспорный следует именно в плотном несущем основании, где принцип работы раскливания будет работать. Прочность узла / крепления будет зависеть напрямую от прочности материала основания.

Стоимость крепежного изделия соответствует качеству и это необходимо учитывать в расчетах смет.

ТОП товаров из нашего каталога

Анкеры

Втулочный анкер-болт

от 18.7 р.

за уп.

Подробнее

Область применения двухраспорного анкера

Статус более надежного крепежа расширяет границы применения двухраспорного анкера до промышленных масштабов и «ответственного строительства». Наиболее ярким примером является фиксация производственных станков и другого оборудования, находящихся под действием постоянной вибрации. Двухраспорный анкер позволяет значительно уменьшить подобные механические напряжения.

Усиленный анкер-болт будет незаменим, когда требуется установить тяжеловесные конструкции / элементы на небольшом участке несущей поверхности. Альтернативное решение — использовать несколько менее надежных метизов, которые суммарно обеспечили бы достаточную прочность — может оказаться неэффективным из-за особенностей условий эксплуатации.

Как уже было сказано выше, данный крепеж применяется для высоконагруженных соединений в таких материалах, как бетон и природный камень. Однако, если в бетоне наблюдаются трещины, расчетную нагрузку необходимо сократить на 40% во избежания вырывания.

Установка двухраспорного анкер-болта

Монтаж крепежа прост, но не следует пренебрегать практическими требованиями. Рассмотрим их более подробно на каждом этапе установки.

1. Подготовить отверстие в несущей поверхности с помощью перфоратора	Диаметр отверстия должен быть чуть меньше диаметра анкера
	Сверло не должно быть кривым во избежание «гуляния» диаметра отверстия
Сободное пространство не позволит крепежу плотно расклиниваться в основной материал и надежно держать нагрузки. Узкое отверстие достаточно обработать повторно таким же диаметром сверла, но избегать рассверливания.
2. Очистить отверстие от строительной пыли	Используйте строительный пылесос, насос иди резиновую грушу
3. Вбить анкер в подготовленное место крепления	Используйте молоток
4 . Затянуть анкер-болт до отказа гаечным ключом	Во время затяжки болта проводится распирание втулок: крепление фиксируется в рабочем материале
Если затянуть болт слишком сильно, это повлечет разрушение материала. Со временем небольшие трещины в процессе эксплуатации увеличатся, и анкерный болт вырвет из отверстия. Если затянуть недостаточно, сила скрепления крепежа с рабочим материалом будет мала, что также приведет к вырыванию и разрушению соединения. Используйте динамометрический ключ!
5. Открутить гайку с шайбой и прикрепить конструкцию; закрутить вновь гайку	Шпилька уже плотно установлена в несущем материале; закрутите гайку, завершая монтаж.
Крепко установив сначала анкерный болт в несущий элемент, можно избежать некачественного крепежа тяжелой, габаритной конструкции.

Схема последовательного монтажа (на примере стандартного анкер-болта):

Применение двухраспорного анкерного болта — оптимальное решение для крепления тяжелых и подверженных постоянным механическим

воздействиям элементов в плотные несущие конструкции такие, как бетон и природный камень.

• Вопросы (0)

Задать вопрос

Ничего не найдено

виды, размеры и как закрепить?

Содержание

• 1 Принцип действия
• 2 Разновидности
  • 2.1 Клиновой
  • 2.2 Распорный
  • 2.3 Разжимной
  • 2.4 Химический
  • 2.5 Забивной
• 3 Как закрепить
• 4 По какому принципу держится?
• 5 Размер
• 6 Варианты поломки
• 7 Советы по выбору
• 8 Вывод

Часто в домашнем хозяйстве, да и не только, людям нужно прикреплять различные элементы, например, монтажные конструкции на бетон. Это сложно сделать. Чтобы облегчить задачу мастера применяется анкерный болт для бетона. Это универсальный крепежный элемент при установке в плотный и твердый материал. Под анкерную опору ставится множество конструкций.

Принцип действия

При их помощи прикрепляются даже тяжелые конструкции. Даже при подземной разработке месторождений полезных ископаемых анкерной крепи будет достаточно для прикрепления различных конструкций. Принцип крепления не сложный. Анкерный болт состоит из внутреннего болта, гайки на конце и корпуса. Там есть подкладка для предупреждения поступления влаги вовнутрь.

Вернуться к оглавлению

Разновидности

Существует много различных болтов. Каждый из них направлен на определенного рода закрепление.

Вернуться к оглавлению

Клиновой

Клиновой анкер используется для крепления тяжелых сооружений к бетону.

Перед установкой этого вида болта просверливают отверстие, куда он и будет вставляться. Главное отличие этого шурупа в том, что его крепление производится без рубашки. В середине втулки присутствует небольшой клин, он имеет свойство расширяться при вкручивании. После того как был забит анкер, обязательно нужно затянуть гайку, которая фиксирует болт после увеличения пробки. Клиновидный анкерный болт применяется при креплении сооружений огромного веса в бетон. Он является прочным и надежным.

Вернуться к оглавлению

Распорный

На сегодняшний день он является наиболее популярным. Этот болт имеет различные размеры, что является безусловным плюсом, от двух до двенадцати сантиметров в длину, а в диаметре от четырех десятых до двух сантиметров. У них также имеется втулка, которая проходит по длине стержня. Внутри расположена резьба и головка, которая распирает втулку. При помощи этого элементарного механизма и фиксируется крепеж. Требует предыдущего просверливания отверстия в бетоне, так же, как и клиновой болт.

Вернуться к оглавлению

Разжимной

Установка разжимного анкера.

Внутри крепления присутствует гильза с лепестками и гайка. Эти анкерные болты практичны в применении. Также плюсом есть то, что не составляет никакой сложности их демонтировать. Потребность в этом возникает при необходимости резать железобетон алмазными кругами. Перед использованием для поверхностей с металлическими частицами нужно их непременно вытащить, потому что возможна поломка инструмента.

Вернуться к оглавлению

Химический

Обычно предназначение этих анкерных болтов — приклеивание к бетону материала. Упаковка с клеем помещается в специально подготовленное отверстие. При надавливании состав, что есть в болте, выдавливается наружу. Этим обеспечивается надежное крепление. Но именно этот вид не является популярным среди рабочих, ведь цена химического анкерного болта высока.

Вернуться к оглавлению

Забивной

Крепление забивными анкерами наиболее надежно.

У него тоже имеется втулка, клин и вырезы. Именно они обеспечивают увеличение болта при ударах по нему. Бьют по самому анкеру, чтобы клин упирался в дно отверстия. Забивные болты бывают как металлическими, так и полимерными. Также есть еще одна разновидность – нейлоновые, главным их отличием от предыдущих есть то, что у них резьба в виде акульего зуба. Если решите использовать именно его, вы не прогадаете, такой вид крепления наиболее надежен. Но не стоит использовать его при работе со старой, рассыпающейся поверхностью.

Вернуться к оглавлению

Как закрепить

Первый раз устанавливая анкерный болт вам может показаться это дело сложным, но со временем все уже делается, как говорится в народе, на автомате.

Для начала просверливают отверстие в бетоном сооружении, к которому будет крепиться конструкция. На этом этапе работы главное – правильно подобрать бур, его диаметр и длину. Зачатую диаметр подбирается в соответствии размеру анкера. А вот длина не должна быть короче болта. Нужно учитывать, что при неполном вхождении анкера в стену его нужно будет доставать, а отверстие досверливать. А это сложно – вытащить болт с бетона, даже если он не затянут.

Потом нужно очистить отверстие от пыли. Если анкерный болт входит в него легко и просто, значить что-то не так, не исключается возможность того что вы пользовались немного согнутым буром. Ведь этот вид крепежа вбивается молотком в стену.

Дальше затягиваем гайку, при этом увеличивается ее корпус внутри отверстия. Она тянется до упора. Потом ее нужно открутить, дальше цепляется то, что запланировано, и гайка навинчивается в исходное положение.

При установке забивных конструкций вместо того, чтобы навинчивать, вы забиваете шуруп.

Вернуться к оглавлению

По какому принципу держится?

Сам принцип действия распорный. Шуруп закручивают по часовой стрелке, гайка, которая установлена на конце, втягивается внутрь. Из-за этого он увеличивается в своих размерах. В результате плотно стоит в стене, и вся конструкция держится на болтах.

Вернуться к оглавлению

Размер

При выборе анкерных болтов следует учитывать размер и вес устанавливаемой конструкции.

Стандартные размеры: восемь на шесть на шестьдесят, двенадцать на десять на сто, шестнадцать на двенадцать на сто десять. Первая цифра обозначает внешний диаметр маркера, вторая – диаметр внутреннего болта и третья – общая длина анкера.

Размеры применяются разные, нужно подбирать для себя оптимальный вариант, что будет зависеть от веса, вида того же диаметра конструкции, которую нужно крепить. Например, чтобы установить телевизор, может хватить на восемь миллиметров.

Часто при креплении громоздких вещей пользуются дюбелями с саморезами, что не является надежным. Помните, что в подборе анкерного болта главное – выбрать правильные размеры.

Вернуться к оглавлению

Варианты поломки

Болтами крепятся множество различных вещей. Поэтому перед установкой нужно предусматривать поломку, во избежание ее в будущем.

Зачастую поломка случается из-за неправильного крепежа и превышения допустимых нагрузок. Есть определенная классификация:

• вырыв – полное или частичное вырывание болта из поверхности;
• вырыв основания – полная поломка соединений при большой нагрузке основания;
• излом – случается при монтаже конструкции;
• срез – полное нарушение границы основания при превышении нагрузки;
• плавление – при воздействии больших температур.

Вернуться к оглавлению

Советы по выбору

Чтобы подобрать действительно качественный шуруп, учитывается ряд качеств, которые он должен иметь. Во-первых, это величина нагрузки. Во-вторых, тип, прочность и структура основания, не стоит забывать и о методике крепления. В-третьих, объем и громоздкость конструкции которую вешают. Ну и, конечно же, расстояние между отверстиями.

Вернуться к оглавлению

Вывод

Любой вид анкерного крепления будет надежным и прослужит долгие годы. Размер необходимого шурупа подбирается в зависимости от типа роботы. Всегда можно подобрать для себя именно то, что лучше подойдет и по цене, и по качеству, ведь на рынке сейчас есть множество вариантов.

принцип работы, виды, размеры и крепление

Главная » Инструменты и материалы

Анкера для бетона предназначены для крепления различных конструкций, деталей, оборудования к несущему основанию. Металлическое изделие представляет собой стержень с уширителями, втулками, гильзами или другими приспособлениями для надежного сцепления с материалом. Анкера изготавливают из оцинкованной или нержавеющей стали прочных марок, латуни, алюминия, покрывают антикоррозионными составами.

Содержание

1. Принцип работы и применение
2. Виды и способы крепления
3. Размеры и характеристики анкерных болтов
4. Инструкция по монтажу
5. Заключение

Принцип работы и применение

Бетон — пористый материал с неоднородной структурой. В месте крепления создаются усилия — на вырыв, сжатие, сдвиг, срез, изгиб, скручивание, которые анкер воспринимает совместно с несущей конструкцией.

При этом используются три принципа работы:

• При взаимодействии поверхности болта и материала основания возникают силы трения. Распор создают металлические цанги, дюбели.
• На глубине анкеровки материал сопротивляется смятию или излому. Этому способствуют цанговые втулки на крепеже, расширения, изогнутая форма стержня.

Действующие нагрузки компенсируются касательными напряжениями в месте контакта монолита и металлического стержня при склеивании или замоноличивании. По этому принципу работают клеевые анкера, гладкие закладные детали.

При неправильном подборе крепежа возможны разрушения по материалу конструкции, телу анкера или его вырыв, изгиб, плавление, выгорание, коррозия. Последствия этого могут быть катастрофическими — обрушения кровель, фасадов, стен или ограждений.

Неправильное проектирование, крепление и эксплуатация анкеров в мостах, плотинах или эстакадах приводит к чрезвычайным ситуациям. Но даже неожиданное падение полки для книг, карниза или телевизора — не самое приятное событие, чреватое травмами и материальными убытками.

Чтобы этого не случилось, анкеры рассчитывают на нагрузки. Для проектирования крепежа используют Пособие к СНиП 2.09.03, которое содержит классификацию, алгоритм расчета, рекомендации по образованию и разметке скважин, установке болтов.

Анкеры выполняют несущую или конструктивную функцию. В первом случае это нагруженное крепление, где с основанием соединяют:

• балки;
• плиты перекрытия, балконные консоли;
• фермы, колонны;
• лифты, лестничные марши и площадки;
• стеновые или отделочные панели;
• коммуникации, инженерное оборудование;
• оконные или дверные коробки;
• навесы, козырьки;
• пристройки;
• потолочные светильники, вытяжки;
• подвесные потолки.

Метизы применяют для укладки лаг на бетонные полы или плиты с пустотами. Установка анкерных болтов используется при креплении на стену навесной мебели, электрооборудования.

Конструктивный крепеж применяют для предотвращения смещения частей узла, устойчивость которых обеспечивается собственным весом, а также их рихтовке при строительстве.

Без анкеров не возводится ни одно здание. Их монтируют до заливки бетона или после — в подготовленное отверстие или готовый колодец.

Виды и способы крепления

Анкерное крепление выполняют различными видами стальных изделий, где используются одна или одновременно несколько действующих сил — трение, упор и межмолекулярная связь при склеивании.

Классифицируют анкеры по признакам:

• назначение — фундаментные, потолочные, рамные, универсальные;
• форма — прямые или изогнутые;
• конструкция — цельные или сборные;
• поверхность — гладкая или с резьбой;
• площадь контакта — для плотного или пористого материала;
• способ монтажа — забивание, вкручивание, вклеивание, сквозное крепление.

Распорные

Для решения ответственных задач применяют распорные анкера для бетона с гайками, где работает сила трения. Они представляют собой шпильку с резьбой, коническим наконечником и втулкой. При вкручивании она расклинивается и прочно удерживает болт в теле бетона.

Достоинства этих клиновых крепежей:

• простота установки анкеров в бетон;
• возможность сквозного монтажа;
• высокая несущая способность.

Клиновые метизы применяют только для плотных бетонов. Их нужно достаточно глубоко погружать, нельзя использовать повторно.

Если вместо гайки на конце стержня установлен кронштейн, на такое крепление можно подвесить оборудование.

Разновидности клинового анкера — втулочный или гильзовый метизы. Выпускаются в виде болта со специальной расклинивающей гайкой на конце или шпильки с коническим уширением. Для равномерного распределения внутреннего напряжения их усиливают двойным распором.

Эти метизы используют в бетонах высокой и средней плотности. Достаточная площадь контакта при малом диаметре стержня позволяет выдерживать значительные нагрузки.

Забивные

Для плотных бетонов применяют короткие забивные анкеры с метрической резьбой и внутренним конусом. Он расклинивает основание при вкручивании болта или шпильки.

Крепление просто изготавливается, не выступает на поверхность. Такой вариант используют для монтажа потолочных воздуховодов, коробов и другого инженерного оборудования.

В просверленное отверстие забивают метиз, расклинивают кернером-бородком и закручивают стержень с резьбой любой длины.

К забивным относятся потолочный анкер или дюбель-гвоздь, которые крепят на основание через деталь. Это удобное соединение для потолков Армстронг, подвесов, реек, монтажных закладных. Поскольку болты несъемные, их часто применяют как противовандальный и противопожарный крепеж.

Рамные

Предназначены для раскрепления оконных или дверных коробок. Гильза разрезана по всей длине, а небольшая расклинивающая гайка при затягивании поджимает конструкцию к проему до нужного положения.

В верхней части гильзы для защиты от проворачивания и смещения вокруг оси расположены упоры.

Саморезы по бетону

Прочное соединение создает резьба по всей длине метиза. При вкручивании в бетоне возникает высокое сопротивление на сдвиг или вырыв изделия. Благодаря этому несущая способность крепления очень велика.

Шурупы по бетону принимают до 100 кг нагрузки, просты в монтаже и надежны в эксплуатации.

Разжимные

К ним относится болт Молли, называемый в обиходе «бабочкой». Предназначен для монтажа светильников, полок, карнизов, картин в пустотелые бетонные конструкции с низкой несущей способностью.

Цанга на болте или винте представляет собой раскрывающуюся юбку, при вкручивании стержня она упирается во внутреннюю сторону полости основания.

Специальные шипы с внешней стороны цанги углубляются в бетон, не дают метизу проворачиваться или смещаться при установке. «Бабочка» может продаваться без винта.

Химические

Химический анкер — полужидкая быстротвердеющая масса, с помощью которой шпильки или болты вклеивают в основание.

Составы обеспечивают прочную связь с бетоном без точечных или локальных напряжений. Нагрузка равномерно распределена по длине соединения.

Размеры и характеристики анкерных болтов

Анкерные болты по бетону классифицируют по размерам на три группы:

• малые — диаметром до 8 и длиной до 55 мм;
• средние — до 12х120 мм;
• крупные — максимальный размер 24х220 мм.

Маркируют анкер согласно размерам, указывают диаметр резьбы, номер сверла, толщину прикрепляемой детали, глубину монтажного отверстия.

Например, обозначение крепежного изделия М8 10/60-115 расшифровывается:

• диаметр резьбы — 8 мм;
• диаметр сверла — 10 мм;
• длина анкера — 115 мм;
• толщина прикрепляемого элемента — 60 мм.

Технические характеристики — минимальная вырывающая сила, допустимый изгибающий и максимальный крутящий момент, вес метизов — указываются в таблице параметров крепежа.

На основании протоколов испытаний составляют специальные таблицы с информацией о рекомендуемой расчетной и максимальной нагрузке на единицу, расстоянии от края и между осями. По этим данным рассчитывают и подбирают крепеж с оптимальными характеристиками.

Инструкция по монтажу

Анкеры по бетону монтируют до начала заливки монолита или на уже готовое основание. В первом случае шпильку, болт или другую закладную деталь закрепляют проволокой или приваривают к арматурному каркасу, затем заливают раствор.

Чтобы уберечь резьбу от загрязнения, ее закрывают пленкой. К последующим работам приступают после набора бетоном прочности.

Во втором случае технология включает подготовку скважины и установку изделия.

Сверление

Перед тем, как установить распорный, забивной или разжимной анкерный болт в бетон, подготавливают отверстие:

1. Размечают положения метизов на основании
2. Дрелью или перфоратором просверливают скважину на 20 мм длиннее стержня и диаметром, рекомендуемым маркировкой болта.
3. При помощи пылесоса очищают отверстие от остатков сверления.

Если нужно закрепить какую-либо деталь на основании, сначала просверливают ее, а затем сквозь готовое отверстие проделывают скважину в несущем элементе.

Монтаж анкера с гайкой

Установку анкерного болта с гайкой применяют для закрепления конструкций небольшой толщины, например, деревянной доски или металлического уголка, к основанию.

Болт забивают в отверстие молотком, закручивают гайку ключом. Рекомендуется использовать накладку из бруска или обрезка доски, чтобы не повредить верхнюю часть метиза с резьбой.

Если болт потребуется удалить, ослабляют гайку и извлекают его из стены.

Для подвешивания бытовой техники или оборудования на вертикальную поверхность применяют анкеры с кронштейном вместо гайки. Его вкручивают до упора, следя, чтобы крюк занял нужное положение.

Монтаж химического анкера

Жидкие или инъекционные дюбели устанавливают согласно инструкции изготовителя. Их выпускают в капсулах или картриджах.

Монтаж каждого вида имеет свои особенности:

• Капсулу помещают в отверстие, затем вкручивают болт или шпильку. Выжидают до полного затвердения состава.
• Картридж заряжают в пистолет, заполняют скважину под давлением, монтируют метиз.

Заключение

Чтобы крепление было надежным, перед тем, как установить анкер, нужно рассчитать нагрузку, подобрать изделие согласно техническим характеристикам и правильно выполнить монтаж.

Рейтинг

( 1 оценка, среднее 5 из 5 )

0 7 455 просмотров

Понравилась статья? Поделиться с друзьями:

КОНСТРУКЦИЯ АНКЕРНЫХ БОЛТОВ, ЗАКРЕПЛЯЕМЫХ В БЕТОННУЮ КЛАДКУ

ТЭК 12-03С

ВВЕДЕНИЕ

Функция анкерных болтов заключается в передаче нагрузок на кладку от таких приспособлений, как ригели, пороги и опорные плиты. И сдвиг, и растяжение передаются через анкерные болты, чтобы противостоять расчетным силам, таким как подъем из-за ветра в верхней части колонны или стены или вертикальные гравитационные нагрузки на ригели, поддерживающие балки или фермы (см. Рисунок 1). Величина этих нагрузок значительно варьируется в зависимости от применения.

В настоящем ТЭК обобщены требования к правильному проектированию, детализации и установке анкерных болтов, встроенных в бетонную каменную конструкцию, на основе положений редакции 2013 г. Строительных норм и правил для каменных конструкций (ссылка 1). Следует отметить, что в изданиях 2012 года Международного строительного кодекса и Международного жилищного кодекса (ссылки 3 и 4) содержатся ссылки на положения Строительных норм и правил издания 2011 года для каменных конструкций (сноска 5), которые не содержат существенных отличий от следующие методологии анализа и проектирования.

Рисунок 1—Расчетные нагрузки анкеровки

Типы и конфигурации анкеровки

Анкерные болты обычно можно разделить на две категории: закладные анкерные болты, которые помещаются в цементный раствор во время возведения кладки; и постустановленные анкеры, которые размещаются после возведения кладки. Установленные после установки анкеры обеспечивают устойчивость к сдвигу и растяжению (выдергиванию) за счет расширения по отношению к кладке или втулкам или за счет приклеивания эпоксидной смолой или другими клеями. Конструкция устанавливаемых после установки анкеров должна соответствовать документации производителя анкеров и выходит за рамки настоящего ТЭК.

Конфигурации анкерных болтов, предусмотренные Строительными нормами и правилами для каменных конструкций, относятся к одной из двух категорий:

• Анкеры с изогнутыми стержнями, которые включают обычные болты J и L, представляют собой стальные стержни с резьбой с крючками на конце, встроенные в кладку . Анкерные болты с изогнутыми стержнями должны соответствовать требованиям к материалам Стандартной спецификации для углеродистой конструкционной стали, ASTM A36/A36M (ссылка 6).

Анкеры с головкой

• включают обычные болты с квадратной или шестигранной головкой с резьбой, а также плоские анкеры (где стальная пластина приварена к концу болта). Анкерные болты с головкой должны соответствовать требованиям Стандартных технических условий для болтов и шпилек из углеродистой стали, предел прочности при растяжении 60 000 фунтов на кв. дюйм, ASTM A307, класс A (ссылка 7).

Для других конфигураций анкерных болтов, включая анкеры с последующей установкой, расчетные нагрузки определяются путем испытаний не менее пяти образцов в соответствии со Стандартными методами испытаний на прочность анкеров в бетонных и каменных элементах, ASTM E488 (ссылка 8) под нагрузкой и условия, которые представляют предполагаемое использование. Допустимые расчетные значения напряжения ограничены 20% от средней испытанной прочности анкерного болта. Используя расчетные положения по прочности, номинальная расчетная прочность ограничена 65% от средней испытанной прочности.

Строительные нормы и правила для каменных конструкций (ссылка 1) содержит положения о расчете анкерных болтов как для расчета допустимого напряжения, так и для методов расчета прочности (главы 2 и 3 соответственно). Обзор этих подходов к проектированию можно найти в Расчете допустимых напряжений бетонной кладки, ТЕК 14-7С, и Положениях по расчету прочности бетонной кладки, ТЕК 14-4В (ссылки 9, 10). Обратите внимание, что глава 5 свода правил также включает предписывающие критерии для крепления пола и крыши, которые применимы к каменной кладке, разработанной эмпирическим путем, но эти положения здесь не рассматриваются.

Хотя многие требования к конструкции анкеров различаются в зависимости от методов расчета допустимого напряжения и прочности, некоторые положения обычно являются общими для этих двух подходов к проектированию. Следующее обсуждение и темы относятся к анкерам, спроектированным с использованием методов расчета допустимого напряжения или прочности.

Эффективная площадь анкерных болтов

Для обоих методов расчета чистая площадь анкерных болтов, используемая для определения расчетных значений, представленных в настоящем ТЭК, принимается равной следующим значениям, которые учитывают уменьшение площади из-за наличия анкера резьба:

Анкер ½ дюйма = 0,142 дюйма² (91,6 мм²)
Анкер ⅝ дюйма = 0,226 дюйма² (145,8 мм²)
Анкер ¾ дюйма = 0,334 дюйма² (215,4 мм²)
Анкер ⅞ дюйма = 0,462 дюйм² (298,0 мм²)

Эффективная длина анкеровки

Минимальная эффективная длина анкеровки для анкерных болтов составляет четыре диаметра болта (4 d _b ) или 2 дюйма (51 мм), в зависимости от того, что больше (см. 2). Длина заделки болтов с головкой, l _b , измеряется параллельно оси болта от поверхности каменной кладки до опорной поверхности головки болта. Для анкеров с изогнутыми стержнями эффективная длина заделки измеряется параллельно оси болта от поверхности каменной кладки до опорной поверхности на изогнутом конце минус один диаметр анкерного болта.

Рисунок 2—Минимальная эффективная длина анкеровки

Размещение

Анкерные болты должны быть залиты цементным раствором, за исключением того, что анкеры диаметром ¼ дюйма (6,4 мм) разрешается размещать в швах строительного раствора, расположенных на толщиной не менее ½ дюйма (12,7 мм). За исключением анкеров, размещенных в швах строительного раствора, требуется минимальный зазор ¼ дюйма (6,4 мм) и ½ дюйма (12,7 мм) между анкерным болтом и ближайшей поверхностью кладки для мелкозернистого и крупнозернистого раствора соответственно. Это требование применяется к анкерным болтам, заделанным в верхнюю часть каменной кладки, а также к болтам, проникающим через лицевые оболочки каменной кладки, как показано на рисунке 2. Хотя исследования (ссылка 11) показали, что размещение анкеров в отверстиях увеличенного размера в лицевой оболочки не оказывают значительного влияния на прочность или производительность анкеров по сравнению с теми, которые размещаются в отверстиях, лишь немного превышающих диаметр анкера, в правилах принято решение сохранить эти требования к зазору в качестве удобного средства проверки того, что цементный раствор надлежащим образом затвердел вокруг анкерного болта. .

Несмотря на то, что это редко имеет решающее значение в типичном проекте каменной кладки, Требования строительных норм и правил для каменных конструкций также требуют, чтобы расстояние между параллельными анкерами было как минимум равно диаметру анкера, но не менее 1 дюйма (25,4 мм), чтобы обеспечить адекватные характеристики анкера и закрепление цементного раствора вокруг анкера.

Существующие нормы кладки не учитывают допуски на размещение анкерных болтов. При отсутствии таких критериев строительные допуски, используемые для размещения конструктивной арматуры, могут быть изменены для применения к анкерным болтам. Чтобы правильно выровнять анкерные болты во время заливки раствора, можно использовать шаблоны для удержания болтов в пределах необходимых допусков. Шаблоны, которые обычно изготавливаются из дерева или стали, также предотвращают утечку раствора в тех случаях, когда анкеры выступают сбоку от стены.

Зоны прогнозируемого сдвига и растяжения

Зона прогнозируемого разрыва при растяжении, A _pt , и площадь прогнозируемого разрыва при сдвиге, A _pv , для головных и изогнутых стержневых анкеров определяются по уравнениям 1 и 2. следующим образом:

Расстояние от края анкерного болта, l _до , измеряется в направлении приложенной нагрузки от центра анкерного болта до края каменной кладки. Когда проектируемые площади соседних анкерных болтов перекрываются, часть площади перекрытия уменьшается наполовину для расчета A _pt или A _pv , как показано на рис. 3. Любая часть проектируемой площади, которая попадает в открытую ячейку, открытое ядро, открытое головное соединение или выходит за пределы каменной кладки, вычитается из расчетное значение A _pt и A _pv . Графическое представление конуса разрыва при растяжении показано на Рис. 4.

Рис. 3 — Уменьшение площади проекции при перекрытии конусов разрушения

Рисунок 4—Предполагаемый конус разрушения анкерных болтов

Натяжение

Допустимая осевая растягивающая нагрузка, Ba, для анкерных болтов с головкой и изогнутым стержнем принимается как меньшее из Уравнения 3, допустимой осевой растягивающей нагрузки, определяемой прорывом каменной кладки, и Уравнения 4, допустимая осевая растягивающая нагрузка зависит от податливости анкера. Для анкеров с изогнутыми стержнями допустимая осевая растягивающая нагрузка также должна быть меньше нагрузки, определяемой уравнением 5 для выдергивания анкера.

Сдвиг

Допустимая сдвигающая нагрузка, B _v , для анкерных болтов с головкой и изогнутых стержней принимается как наименьшее из Уравнения 6, допустимая поперечная нагрузка зависит от прорыва кладки, Уравнение 7, допустимая поперечная нагрузка зависит от разрушения кладки, Уравнение 8, допустимая поперечная нагрузка, зависящая от выступа каменной кладки, и уравнение 9, допустимая поперечная нагрузка, определяемая податливостью анкера.

Комбинированный сдвиг и растяжение

Анкерные болты, подвергающиеся комбинированному осевому растяжению и сдвигу, также должны удовлетворять следующему уравнению единства:

Соотношение между приложенными растягивающими и сдвигающими нагрузками и допустимыми растягивающими и сдвигающими нагрузками показано на рисунке 5.

Рисунок 5 — Конфигурация для примера расчета

Расчетные положения для анкерных болтов с использованием метода расчета прочности почти идентичны используется для расчета допустимого напряжения с соответствующими изменениями для преобразования требований для получения номинального осевого растяжения и расчетной прочности на сдвиг. Коэффициенты снижения прочности Φ для использования в уравнениях с 11 по 18 принимаются равными следующим значениям:

• при контроле номинальной прочности анкера путем продавливания кладки, разрушения кладки или выдавливания анкера Ф принимается равным 0,50,
• при контроле номинальной прочности анкера податливостью анкерного болта Φ принимается равным 0,90,
• при контроле номинальной прочности анкера выдергиванием анкера Ф принимается равной 0,65.

Натяжение

Номинальная осевая прочность на растяжение, B _и , для анкерных болтов с головкой и изогнутыми стержнями принимается как наименьшее из Уравнения 11, номинальной осевой прочности на растяжение, определяемой прорывом каменной кладки, и Уравнения 12, номинальной осевой прочности предел прочности при растяжении определяется податливостью анкера. Для анкеров с изогнутыми стержнями номинальная осевая прочность на растяжение также должна быть меньше, чем определенная по уравнению 13 для отрыва анкера.

Сдвиг

Номинальная прочность на сдвиг, Bvn, для анкерных болтов с головкой и изогнутых стержней принимается как наименьшее из Уравнение 14, Номинальная прочность на сдвиг, определяемая разрушением кладки, Уравнение 15, Номинальная прочность на сдвиг, определяемая разрушением кладки , Уравнение 16, номинальная прочность на сдвиг, зависящая от выдвигания каменной кладки, и Уравнение 17, номинальная прочность на сдвиг, зависящая от податливости анкера.

Комбинированный сдвиг и растяжение

Как и при расчете допустимого напряжения, анкерные болты, подвергающиеся комбинированному осевому растяжению и сдвигу, также должны удовлетворять следующему уравнению единства:

Два анкера с головкой ½ дюйма (12,7 мм) представляют собой болтовое соединение балки крыши с каменной стеной толщиной 8 дюймов (203 мм), см. рис. 5 ниже. Стена имеет минимальную указанную прочность на сжатие, f’ _м 2000 фунтов на квадратный дюйм (13,8 МПа). Болты имеют эффективный предел текучести 60 тысяч фунтов на квадратный дюйм (413,7 МПа), эффективную длину заделки и расстояние между болтами 6 дюймов (50,8 мм).

Допустимое расчетное напряжение

Можно предположить, что D + L _R – основная комбинация нагрузок. При этом общая расчетная сила сдвига для соединения составляет 1600 фунтов (7,12 кН), при этом каждый анкерный болт выдерживает половину общей нагрузки. Как это обычно бывает в болтовых соединениях, подвергающихся сдвигу, нагрузка передается со смещением, равным e, равному добавочной толщине ригеля и соединительных элементов. Эта внецентренная нагрузка создает пару сил с растягивающими усилиями в анкере и опоре каменной стены. Используя инженерную оценку, плечо момента можно приблизительно определить как ⅚ умноженное на расстояние от центральной линии болта до края ригеля, обозначенное как 9.0045 x для этого примера. Индуцированная сила натяжения всего соединения может быть рассчитана следующим образом:

Используя уравнение 1, можно определить площадь разрыва при растяжении для каждого болта, которая составляет 113,10 дюймов² (729,68 см²), однако из-за близости болтов к одному во-вторых, есть перекрытие прогнозируемой области прорыва. Чтобы учесть это, при анализе отдельного болта необходимо уменьшить предполагаемую площадь прорыва на половину площади перекрытия. Измененная площадь проекции для каждого болта становится:

Используя приведенное выше уравнение, модифицированный A _pt равен 90,99 дюйма² (578,03 см²).

В свою очередь, прочность на растяжение в осевом направлении контролируется либо разрушением каменной кладки (уравнение 3), либо податливостью анкера (уравнение 4) и определяется следующим образом (уравнение 5 явно для анкеров с изогнутыми стержнями и не требует проверки):

Для В этом примере осевая прочность на растяжение контролируется прочностью кладки на разрыв, B _ab .

Аналогичным образом, чтобы определить допустимую прочность на сдвиг, обычно рассчитывают площадь разрыва при сдвиге для каждого анкера. Для этого конкретного примера, учитывая направление сдвиговой нагрузки и большое расстояние до края, прорыв каменной кладки при сдвиге не будет определяющим видом разрушения. Расчетная прочность на смятие каменной кладки (уравнение 7), выдвигание анкера (уравнение 8) и растяжение анкера (уравнение 9):

0045 Б _вк .

Проверка комбинированных эффектов нагрузки для отдельного анкера по уравнению 10 дает следующее:

Поскольку отношение спроса к грузоподъемности меньше 1,0, расчет выполнен.

Расчет прочности

Предполагается, что управляющая комбинация нагрузок для соединения составляет 1,2 D +1,6 L _R . При этом влияние внецентренной сдвигающей нагрузки анализируется аналогично примеру расчета допустимого напряжения, что дает факторизованную растягивающую силу 2688 фунтов (11,9 фунта). 6 кН), действующей на все соединение. Расчетная сдвигающая нагрузка, действующая на соединение, составляет 2240 фунтов (9,96 кН).

Опять же, ссылаясь на уравнение 1 и изменяя его для перекрытия предполагаемой области прорыва, A _pt для каждого анкерного болта оказывается равным 90,99 дюйма² (578,03 см²). Для пояснения обратитесь к примеру расчета допустимого напряжения.

Прочность на осевое растяжение, определенная путем расчета разрушения кладки (уравнение 11) и текучести анкера (уравнение 12), является следующей (как и раньше, уравнение 13 не нужно проверять, так как оно применимо только к анкерам с изогнутыми стержнями):

Номинальная осевая прочность на растяжение зависит от текучести анкера, B _и .

Номинальная прочность на сдвиг контролируется разрушением каменной кладки (уравнение 15), выдвиганием анкера (уравнение 16) и податливостью анкера (уравнение 17) и проверяется следующим образом (как объяснялось ранее, для этого примера геометрия стены и направление нагрузки указывают прорыв при сдвиге маловероятен):

В этом примере номинальная прочность на сдвиг для каждого анкера контролируется разрушением каменной кладки, Б _ВНК .

Применяя соответствующие коэффициенты снижения прочности Φ = 0,9 для податливости анкера под действием растягивающих нагрузок и Φ = 0,5 для разрушения кирпичной кладки под действием сдвигающих нагрузок и проверяя комбинированные эффекты нагрузки для отдельного анкера по уравнению 18, получаем следующее:

С отношение спроса к мощности менее 1,0, проект удовлетворен.

ОБОЗНАЧЕНИЯ

A _b           = площадь поперечного сечения анкерного болта, дюйм² (мм²)
A _pt          = площадь проекции на каменную поверхность прямого круглого конуса для расчета предела прочности при растяжении анкерных болтов, дюйм² (мм²)
A _pv        -половина прямого кругового конуса для расчета прочности на отрыв анкерных болтов, дюйм² (мм²)
B _a          = допустимая осевая нагрузка на анкерный болт, фунты (Н)
B _ab        = допустимая осевая растягивающая нагрузка на анкерный болт при управлении выломом каменной кладки, фунт (Н)
B _и        = номинальная осевая прочность анкерного болта, фунты (Н)
B _{и b}      = номинальная осевая прочность анкерного болта на растяжение при прорыве каменной кладки, фунты 07 9045 B (Н)

9

     = номинальная осевая прочность анкерного болта на растяжение под действием вытягивания анкера, фунты (Н)
B _и       = номинальная осевая прочность анкерного болта на растяжение под действием деформации стали, фунты (Н)
B _ap        = допустимая осевая растягивающая нагрузка на анкерный болт при управлении вытягиванием анкера, фунты (Н)
B _as        = допустимая осевая растягивающая нагрузка на анкерный болт при управлении податливостью стали, фунты (Н)
B _V = допустимая сила сдвига на якорный болт, LB (N)
B _VB = допустимая нагрузка на сдвиг на якоре болта при управлении Masonry Breakout, LB (N)
B _VC = Полезно
B _VC = Полезно B _VC = поперечная нагрузка на анкерный болт при смятии каменной кладки, фунт (Н)
B _VN = Прочность на сдвиг якорного болта, LB (N)
B _VNB = Прочность на якорный болт с номинальным сдвигом. = номинальная прочность анкерного болта на сдвиг при выдергивании каменной кладки, фунты (Н) Прочность на сдвиг анкерного болта при регулировании текучестью стали, фунт (Н)
B _vpry    = допустимая поперечная нагрузка на анкерный болт при управлении анкерным подпором, фунты (Н)
B _A = неактуальная осевая сила на якорном болте, LB (N)
B _AF = Факториальная осевая сила в якорном болтке, LB (N)
B _V = uncfortory Shear Shear Shear. анкерный болт, фунт (Н)
B _VF = факторированное усилие сдвига в якорном болте, LB (N)
D _B = номинальный диаметр якорного болта, в. , дюймы (мм)
e _b         = выступающая часть опоры изогнутого анкерного стержня, измеренная от внутренней кромки анкера в месте изгиба до самой дальней точки анкера в плоскости крюка, дюймы (мм)
f ‘ _м        = указанная прочность каменной кладки на сжатие, psi (МПа)
F _Y = Указанная прочность на сталь для якорей, PSI (MPA)
L _B = эффективная длина встроения якоря, в. краевое расстояние, измеренное в направлении нагрузки, от края каменной кладки до центра поперечного сечения анкерного болта, дюймы (мм)
s           = расстояние между анкерами, дюймы (мм)
x           = глубина от центра линия анкера к краю ригеля
Φ          = коэффициент снижения прочности.

Стандартные технические условия

для болтов и шпилек из углеродистой стали, предел прочности при растяжении 60 000 фунтов на квадратный дюйм, ASTM A307-12, ASTM International, 2012.

NCMA TEK 12-3C, редакция 2013 г.

NCMA и компании, распространяющие эту техническую информацию, отказываются от какой-либо ответственности за точность и применение информации, содержащейся в этой публикации.

Типы анкеров для бетона и как их использовать

У меня есть глубокое мрачное признание: я люблю крепить вещи к бетону. Это странная зависимость. Я начал делать это в колледже. Есть так много типов бетонных анкеров на выбор, но я полностью пропустил маленькие пластиковые анкеры и сразу выбрал тяжелые. 1/2-дюймовые или более свинцовые щиты, крепящие многотонные скульптуры на открытом воздухе к бетонным площадкам. Вскоре после этого я перешел на анкерные втулки. Наконец-то я перешел на клиновые анкеры. Красные головы для тех из вас, кто в курсе. Я не горжусь этим. Я пытался избавиться от этой привычки, но после 35 лет практики. Я не могу остановиться. Это слишком весело — при условии, что вы делаете это правильно.

Если вы используете анкеры для бетона неправильным способом, вы испытаете невероятное разочарование. Это может привести к серьезным телесным повреждениям ваших электроинструментов (возможно, вы хотите бросить их в ближайшее озеро, произнося множество нецензурных слов). Каждый анкер устанавливается по своему уникальному методу, и у каждого есть свои особенности. Это может привести к разочарованию, если вы не знаете, какой из них использовать в какой ситуации. Надеюсь, эта статья развеет любую путаницу.

Содержание

• Типы анкеров для бетона
• Инструменты для установки различных типов анкеров для бетона
• Краткое описание типов анкеров для бетона и способы их использования

Типы анкеров для бетона бетонных анкеров на средней строительной площадке.

Я использую несколько регулярно.

В самых прочных системах анкеровки используются анкеры на основе смолы, которые устанавливаются с помощью двухкомпонентной эпоксидной смолы. Чаще всего они появляются на промышленных и коммерческих объектах и ​​слишком дороги или специализированы для повседневного использования, если это не указано архитектором или инженером.

Головки болтов некоторых анкеров отрываются при заданном уровне крутящего момента. Они оставляют болт с резьбой и фланец, чтобы указать точный крутящий момент, который использовался для затягивания анкеров. Они также чрезвычайно дороги и предназначены для проектов, где необходимы чрезвычайно жесткие допуски и абсолютная безопасность. Вспомните длиннопролетные мосты или атомные электростанции.

Те из нас, кто не работает в компаниях, которые платят 600 долларов за сиденье для унитаза, обычно используют типы бетонных анкеров, показанные здесь:

Образец распространенных типов анкеров для бетона. К ним относятся клиновые анкеры, анкеры-втулки, анкеры для бетона большого диаметра, свинцовые щиты, пластиковые анкеры и Tapcons (шурупы по бетону). количество веса. Они обеспечивают прочность как на отрыв, так и на сдвиг. Из-за силы разбрызгивания/расклинивания, которую они прикладывают к бетону, старайтесь не подходить ближе, чем на 3 дюйма к краю бетона. Если вы это сделаете, вы рискуете отколоть кусок плиты. Из этих двух анкеров клиновидные анкеры обеспечивают наибольшую прочность и являются моими фаворитами среди всех анкеров.

Клиновой анкер (также известный как Red Heads, торговая марка) Втулочный анкер с отверстием правильного размера для сверления, указанным на анкере

Установка клиновых и втулочных анкеров для бетона – сверление

Клиновые и втулочные анкеры устанавливаются одинаково. Просверлите отверстие нужного размера ударной дрелью или перфоратором и вставьте анкер. Вбейте его молотком. Подробнее об этом ниже. Диаметр отверстия указан на упаковке и обычно на самом анкере. Вам придется просверлить отверстие как минимум на 1/4 дюйма глубже, чем анкер.

По возможности просверлите основание, используя его в качестве шаблона. Не отмечайте отверстия, отодвиньте основание в сторону, установите анкеры, а затем попытайтесь опустить основание на анкеры. Это просто напрашивается на неприятности, так как малейший удар может деформировать резьбу и испортить анкеры. Затем вам придется начать процесс заново с новыми отверстиями и анкерами.

Недавно я написал статью о том, как сверлить бетон. Кроме того, если вы не знакомы с различиями между перфоратором и перфоратором, вы также можете прочитать эту статью. Оба они являются необходимыми инструментами для бетонных работ.

Перед установкой анкеров очень важно удалить бетонную пыль. Пыль изменяет размер отверстия и может привести к неправильной установке некоторых анкеров. Пыль облегчает снятие анкеров, так как действует как смазка. Мне нравится использовать грушу. Если вы используете пылеудаляющий аппарат, тогда вам нужен фильтр HEPA для соответствия Таблице 1 OSHA.

Забивание анкера

После того, как отверстие просверлено и анкер вставлен до упора, забейте анкер до конца с помощью молотка или маленькой кувалды, в зависимости от размера используемого анкера. Будьте очень осторожны здесь. Обратите внимание на фотографии ниже. Существует два типа бетонных клиновых и гильзовых анкеров. Высококачественные бренды премиум-класса имеют дополнительный металл в верхней части болта, поэтому вы не деформируете резьбу при забивании. Если вы используете дешевые анкеры, отверните гайку, чтобы не забивать конец болт. Вместо этого вы хотите стучать по гайке, и это защитит резьбу (см. фото справа). Ни в коем случае не применяйте чрезмерную силу.

Слева премиальный бренд, справа дешевый. Марка премиум-класса предназначена для предотвращения деформации резьбы, когда вы вбиваете ее. Вот как вы позиционируете гайку, когда забиваете анкер премиум-марки. чтобы деформировать резьбу. Забить анкер — это гораздо больше, чем просто забить его после того, как отверстие просверлено. Необходимо следить за тем, чтобы конец болта не превратился в грибовидную форму. Если вы деформируете его, ступени заедут и заставят анкер вращаться в отверстии, а не расширяться

Вы не можете удалить клиновые или гильзовые анкеры. Вместо этого вам нужно отрезать их с помощью болгарки или сабельной пилы. Для конкурса скульптур на открытом воздухе во Флориде, проводимого городом Лейкленд, мы каждый год заменяем скульптуры новыми. Каждая скульптура крепится болтами к бетонной площадке с помощью клиновых анкеров. Вместо того, чтобы отрезать их, мы фактически просверливаем бетонные подушки толщиной 6 дюймов, чтобы установить новые скульптуры.

Установите бетонный анкер и затяните гайки

На следующий год, после снятия выходящей скульптуры, мы просто ударяем молотком по выступающему анкеру, вбивая его вровень с поверхностью бетона. Площадка мгновенно готова для установки новой скульптуры. Просверливание насквозь прокладки позволяет воде стекать. В противном случае вода в отверстиях может замерзнуть и расшириться, что приведет к растрескиванию колодок.

Использование ударного гайковерта позволяет быстро выполнить утомительную задачу по затяжке гаек крепежа с помощью гаечного ключа или торцевой головки.

После установки бетонных анкеров затяните гайки. В то время как вы можете использовать набор торцевых головок или гаечный ключ с трещоткой, чтобы попасть в труднодоступные места. Чтобы сэкономить больше времени, особенно при установке анкеров с большими головками болтов 3/4 дюйма или 1 1/8 дюйма, приобретите беспроводной ударный гайковерт. Это действительно ускоряет процесс затяжки бетонных анкеров. Если вы не знаете, в чем разница между ударным гайковертом и ударным гайковертом, посмотрите видео, которое мы сняли на эту тему.

Анкеры для бетона большого диаметра

Анкеры для бетона большого диаметра, в том числе анкеры для тяжелых условий эксплуатации марки Tapcon, имеют несколько значительных преимуществ по сравнению с другими типами анкеров для бетона. В частности, их можно удалить, но не использовать повторно. Однако после удаления вы не сможете повторно использовать отверстие. Я повторно использовал шурупы Tapcon для бетона в некритических рабочих нагрузках внутри помещений при условии, что они входят в свежепросверленное отверстие.

Анкер для бетона большого диаметра 3/4 дюйма x 8 дюймов

Еще одним преимуществом анкеров для бетона большого диаметра является то, что они могут располагаться ближе к краю бетона, чем клиновые анкеры, поскольку они не расширяются.

Компания Tapcon утверждает, что их бетонные анкеры большого диаметра на 20 % прочнее клиновых или гильзовых анкеров. Конечно, они очень быстро устанавливаются. Вы не сможете установить их ручными инструментами (возможно, Невероятный Халк смог). Используйте ударный гайковерт для установки этих больших бетонных анкеров после сверления отверстия соответствующего размера.

Защитные экраны (свинцовые экраны) и пластиковые анкеры

Защитные экраны (часто называемые свинцовыми экранами) и пластиковые анкеры работают одинаково. Вы просверливаете отверстие нужного размера, вставляете анкер, а затем вкручиваете винт. Это расширяет металл или пластик, заклинивая его на месте. Используйте их для анкеровки в самых легких условиях. Это удваивается для пластиковых анкеров, которые мы не рекомендуем для бетона, где требуется более высокая прочность на отрыв. Пластиковые бетонные анкеры подходят для легких объектов — от 30 до 50 фунтов в зависимости от размера анкеров.

Свинцовые щиты и одна из причин их использования — винтовые проушины. Пластмассовые анкеры

Свинцовые щиты, хотя и полезны, но потеряли свою популярность из-за удобства клиновых и гильзовых анкеров. Последние обеспечивают гораздо более прочную фиксацию, и большинство считают их более быстрыми в установке и использовании. Однако у свинцовых щитов есть один уникальный трюк. Вы должны использовать болты с защелкой со свинцовыми щитами. Однако можно использовать и винтовые проушины (винтовые рым-болты), которые имеют такую ​​же резьбу, как и лаги. Свинцовые щиты — единственный тип анкеров для бетона, который позволяет это сделать. Используйте строительную отвертку, чтобы повернуть проушины винтов, когда они станут очень тугими.

В Художественном музее Полка у нас есть свинцовые щиты, постоянно размещенные во внутреннем дворе с кирпичными скульптурами. На случай, если на нас обрушится ураган, мы можем вкрутить в землю большие рым-шурупы, а затем привязать скульптуры, чтобы подготовить их к урагану.

Шурупы для бетона Tapcon

Без преувеличения можно сказать, что Tapcon изменили мир. В первой художественной галерее, в которой я работал, стены были кирпичными, и моей работой было развешивать экспонаты раз в месяц или два. Сверление отверстий и установка пластиковых анкеров было такой огромной болью. Тогда я бы убил на Tapcons, особенно с установочным комплектом, подобным тем, что изображены ниже. Пластиковые анкеры, конечно, ничего не сделали для внешнего вида стен после того, как мы убрали экспонат, и все, что вы видели, были маленькие цветные кружки на стене.

Пороховые крепежные детали

Пороховые крепежные детали иногда называют Ramsets, что является торговой маркой. Они уникальны среди анкеров тем, что не требуют предварительного сверления отверстия. Вместо этого они используют низкоскоростной пороховой заряд калибра .22 для забивания специально закаленных гвоздей через дерево или металл в бетон. Будучи быстрыми, они могут разрушить бетон вокруг гвоздя, сдвинув доску, которую вы пытались к ней прикрепить. Лично я предпочитаю использовать их в стенах из шлакоблоков и использовать клиновые анкеры в бетоне.

Пороховой крепеж вместе с патронами калибра .22. Они будут стрелять сквозь дерево, сталь и бетон. Я построил эти полки 20 лет назад с помощью пороховых крепежных деталей, и они до сих пор прекрасно держатся. Забытый тип бетонного анкера

Говоря о шлакоблоках, одним из наиболее часто используемых анкеров для шлакоблоков являются рычажные болты. Они используют полые полости в шлакоблоках. Сожмите крылья якоря вместе, сложив их до минимально возможного размера. Просверлите отверстие, достаточно большое, чтобы крылья проходили через него. Затем пропустите крылья через отверстие в полую полость, где они раскроются. Потяните болт назад, чтобы крылья зацепились, а затем затяните болт. Откидные болты — очень прочные анкеры. На фото ниже я заменил болт, который идет в комплекте, на болт с проушиной, чтобы можно было привязать веревку к анкеру.

Тумблер справа. Слева я заменил болт на болт с проушиной. Сжав крылья, чтобы пройти через отверстие, «сквозной» тумблер болт с раскрытыми крыльями. 1/4 обозначает диаметр болта

Инструменты для установки различных типов анкеров в бетон

Базовый комплект анкеров для бетона – идеально подходит для анкеров Tapcon размером до 5/16 дюйма

• Аккумуляторная перфораторная дрель
• Биты для каменной кладки
• Биты Tapcon или Tapcon монтажный комплект
• Маленькая груша или другой способ продуть или пропылесосить отверстие
• Молоток
• Разводной гаечный ключ
• СИЗ (защита органов слуха, глаз и пылезащитная маска)

Основные сведения для установки анкеров в бетон

Комплект анкеров для бетона среднего уровня — идеально подходит для ответвителей до 1/2 дюйма Анкеры

• Аккумуляторный перфоратор
• Биты по каменной кладке
• Биты SDS Plus Tapcon и монтажный комплект
• Пылесос
• Молоток
• Строительная отвертка
• Набор гаечных ключей0023
• СИЗ (защита органов слуха, защита глаз и пылезащитная маска)

Легкие перфораторы для быстрого сверления бетона

Комплект для установки анкеров для бетона Pro — идеально подходит для анкеров Tapcon размером до 3/4 дюйма

• Перфоратор Дрель со встроенным пылеудалением HEPA
• Биты SDS Plus
• Биты SDS Plus Tapcon и установочный комплект (не показаны)
• Пылеудаляющее устройство HEPA (не показано)
• Инженерный молоток весом 3 или 4 фунта
• Строительная отвертка
• Ударный гайковерт с ударными головками и рукояткой для строительной головки
• Воздуходувка для очистки поверхности после установки, если это необходимо
• СИЗ (защита органов слуха, защита глаз и пылезащитная маска)

Для больших анкеров требуются большие инструменты. Ударный гайковерт делает затяжку гаек практически мгновенной. Встроенный пылеуловитель на перфораторе делает рабочую площадку намного чище

СИЗ – средства индивидуальной защиты

Глаза и уши. Раньше это было мантрой каждого бригадира, когда он видел приближающегося инспектора OSHA. «Глаза и уши, мальчики!» означало, что каждый должен был надеть защиту для глаз и органов слуха. Теперь это защита глаз, ушей и легких. Это особенно верно при работе с бетоном, который содержит кремнезем, известный канцероген. Проще говоря: бетонная пыль может вызвать рак.

У нас есть несколько статей на эту тему:

• Таблица 1 Соответствие требованиям OSHA
• Как купить пылеудаляющий аппарат
• Допустимый предел воздействия кремнеземной пыли

Защита глаз и ушей имеет решающее значение как для краткосрочного, так и для долгосрочного здоровья. OSHA часто требует, чтобы пылезащитная маска соответствовала Таблице 1 при работе с бетонной пылью

Краткий обзор типов бетонных анкеров и инструкции Используйте их

Я показал вам много типов бетонных анкеров. На самом деле их гораздо больше, включая анкеры с молотковым приводом, клейкие анкеры и эпоксидные анкеры. Вы найдете их в этой статье на большинстве жилых рабочих площадок. Более крупные коммерческие или промышленные объекты могут представлять другие. Я использовал каждый из них по разным причинам на протяжении многих лет, и у каждого есть свое место. При наличии соответствующих инструментов все типы анкеров для бетона довольно легко установить. Получайте удовольствие от бурения! Я знаю, я буду.

Скульптор Ханна Джубран со своим законченным произведением на 22-м ежегодном конкурсе скульптур на открытом воздухе во Флориде в городе Лейкленд. Это было сделано сразу после того, как эта скульптура была прикреплена болтами к бетонной площадке с помощью клиновых анкеров, чтобы она могла выжить в экстремальных погодных условиях Флориды.

• Средства индивидуальной защиты (СИЗ)
• Провести совещание по технике безопасности с группой исполнения условий с соблюдением необходимых мер предосторожности
• Необходимо сообщить об ориентации TSTI и ERP
• Предоставить пожарного дежурного, дежурного. Предоставить огнетушитель.
• Осторожная лента, Баррикада вокруг области.

ПОСЛЕДОВАТЕЛЬНОСТЬ ОСНОВНЫХ ДЕЙСТВИЙ	ПОТЕНЦИАЛЬНЫЕ ОПАСНОСТИ	REQ СРЕДСТВА УПРАВЛЕНИЯ ОПАСНОСТЬЮ/БЕЗОПАСНЫЕ ПРОЦЕДУРЫ
• Совместная инспекция площадки, планирование и подготовка площадки к работе	• Несанкционированная работа. • Нежелательные/рассыпанные материалы могут стать причиной травм. • Рабочие понятия не имеют о предстоящей работе. • Несанкционированный вход. • Наличие опасной атмосферы. • На открытых частях тела работника могут быть нанесены травмы.	• Орган, выдающий разрешение, и получатель разрешения проводят осмотр места проведения работ. • Отдел HSE Пройти газовый тест. • Обеспечьте предупреждающую ленту, забаррикадируйте территорию. • Используйте надлежащие средства индивидуальной защиты. • Обеспечьте сертифицированное/обученное пожарное дежурство. • Предоставьте огнетушитель. • Все тяжелое оборудование должно быть проверено и одобрено Департаментом HSE. • Все операторы оборудования должны быть сертифицированы компанией Saudi Aramco, а записи должны быть представлены в отдел HSE для утверждения. • Следуйте процедуре разрешения на работу и получите соответствующий PTW для доступа к транспортному средству. • Тяжелое оборудование должно быть оснащено PWAS • Персонал, находящийся в этом районе, должен знать о потенциальных опасностях. • Забаррикадируйте территорию вывешенными знаками, чтобы предотвратить проникновение несанкционированного персонала. • Ежедневно следует проводить тесное координационное совещание. • Утвержденное разрешение на работу должно быть доступно до начала работы. В период строительства будет применяться система разрешений на работу. • Начальник работ должен убедиться, что до начала работ на участке была проведена уборка. • TSTI должен выполняться руководителем работ с акцентом на выявленные опасности, указанные в разрешении. • TSTl должен быть понятен всем работникам • Персонал, назначенный для выполнения задач, должен быть опытным рабочим.
• Ручной инструмент и подготовка оборудования	• Использование поврежденных или изготовленных инструментов может привести к травме. • Может причинить телесные повреждения при использовании без надлежащего оборудования для проверки и сертификации.	• Перед началом работы все инструменты должны быть проверены на предмет безопасного использования. Инструменты повреждения должны быть удалены с участка. Использование готовых инструментов запрещено. Используйте только приспособленные для работы инструменты. • Все инструменты должны быть проверены перед использованием и иметь соответствующую цветовую маркировку. Оборудование должно быть сертифицировано в соответствии со стандартами SA.
• Установка анкерного болта и шаблона	• Дефектные инструменты. • Нежелательные/незакрепленные материалы могут стать причиной травм. • Рабочие понятия не имеют о предстоящей работе. • Выпавшие болты и гайки или инструменты. • Неправильная установка болта. • Персонал, работающий на возвышенности.	• Обеспечьте всех рабочих соответствующими СИЗ для всех участников работ по установке анкерных болтов. • Перед использованием убедитесь, что все инструменты и оборудование должным образом проверены компетентным лицом. • Инструменты должны подходить для конкретных задач. • Обязательно используйте мешки для болтов, прикрепленные к конструкции или платформе лесов, чтобы избежать падения болтов или инструментов. • Обеспечьте предупредительную ленту, жесткую преграду вокруг рабочей зоны для контроля посторонних лиц. • Компетентный техник будет выполнять установку болтов. • При установке болтов соблюдайте рекомендации по установке болтов. • Во время работы оборудование нельзя оставлять без присмотра. • При работе на высоте строго требуется привязь для всего тела и 100+ стяжек. • Болты и гайки должны быть надлежащим образом смазаны перед использованием.
• Подъемные работы	• Обрушение крана, которое может привести к травмам персонала или повреждению имущества. • Механическая неисправность крана. • Несанкционированное использование оборудования. • Некомпетентность крановщика и такелажников. Не сертифицирован.	• Все оборудование, операторы кранов, подъемники и такелажники должны быть сертифицированы компанией Saudi Aramco, а записи должны быть представлены в Департамент охраны труда и окружающей среды на утверждение. Все такелажные работы выполняются утвержденными SA монтажниками в соответствии с категориями нагрузки. • Все краны должны быть выровнены в соответствии со спецификациями производителя и должны быть установлены на должным образом уплотненном фундаменте перед выполнением любого подъема. • Во время подъема аутригеры крана должны быть полностью выдвинуты и опущены, чтобы поднять колеса и выровнять кран, если иное не указано в таблице грузоподъемности изготовителя крана. • Маты для выносных опор должны использоваться под всеми плавающими накладками выносных опор крана во время подъема краном. Он должен быть спроектирован таким образом, чтобы выдерживать общий вес поднимаемого краном груза. Маты не должны быть постоянно закреплены на подушках выносных опор . • Такелажникам необходимо назначить длину стрелы, которая будет использоваться в качестве радиуса баррикадной зоны на земле.
• Работа на высоте	• Падение персонала с высоты. • Обрушение лесов. • Падение материала с высоты. • Дефектные инструменты.	• При проведении инструктажей по технике безопасности на высоте должен присутствовать сотрудник отдела ОТ, ПБ и ООС. • При работе на высоте строго требуется привязь для всего тела и 100+ стяжек. • Строительные леса должны быть возведены под наблюдением утвержденного SA инспектора строительных лесов. • Проверка строительных лесов и маркировка должны проводиться в соответствии со стандартом SA.
• Работа в ограниченном пространстве	• Физические опасности. • Токсичные опасности. • Недостаток кислорода. • Удушье от ядовитых паров, пыли. • Плохое освещение. • Вахта у скважины/ наличие дежурного человека.	• Разрешение на работу необходимо получить до начала работы. • TSTI будет проводиться регулярно. Только сотрудники, прошедшие обучение в ограниченном пространстве • Разрешено только работать • Необходимо провести испытание газа • Обеспечьте чистоту и чистоту доступа, загромождая его строительными материалами • Поддержите человека, чтобы он был доступен • Подготовьте журнал входа и выхода, назначив наблюдателя за отверстием. • Система связи должна быть предоставлена ​​ • Необходимо использовать систему защиты от падения. • Мониторинг системы вентиляции и связь с экипажем. • Необходимо соблюдать аварийную процедуру.
• Работа в неблагоприятных погодных условиях или при песчаной буре	• В жаркое время года персонал может заболеть, связанный с тепловым стрессом. • Обезвоживание. • Частицы песка могут вызывать раздражение глаз.	• Руководитель работ должен следить за наличием регулярной подачи воды, а полный контрольный список и записи должны вестись отделом ОТ, ТБ и ООС. • При необходимости должен быть реализован частый цикл отдыха. • Холодная вода и чашки для питья должны быть доступны постоянно. • Необходимо использовать защитные очки или защитное стекло с боковыми щитками. • Остановка работ при сохранении плохих погодных условий
• Ведение домашнего хозяйства	• Нежелательные материалы, мусор и инструменты могут привести к спотыканию и опасности поскользнуться. • Разбросанные материалы и накопление мусора от огневых работ.	• Должна проводиться регулярная уборка. • Адекватная и правильная укладка материалов. • Регулярный осмотр и незамедлительные корректирующие действия. • Нежелательные материалы должны быть утилизированы незамедлительно, а не складированы. • Все пригодные для использования излишки материалов должны храниться в месте, где они не представляют опасности, о которую можно споткнуться.

ПРИМЕЧАНИЕ: ДАННЫЙ АПБ ДОЛЖЕН БЫТЬ ОБСУЖДЕН И РАЗЪЯСНЕН ВСЕЙ ИСПОЛНИТЕЛЬНОЙ ГРУППЕ.

Нравится:

Нравится Загрузка…

Теги:Анализ безопасности труда

Методика установки анкерных болтов

В этой статье мы обсудим Методика установки анкерных болтов | Методы крепления анкерных болтов | Установка анкерных болтов | Как установить анкерные болты в бетонный фундамент .

Описание метода установки анкерных болтов | Строительство предварительно спроектированной конструкции, такой как стальная конструкция, представляет собой сложную работу. Это требует полного внимания квалифицированного персонала. Также требуется квалифицированный инженер QAQC для проверки работы строительной бригады, чтобы убедиться, что выполненная работа полностью соответствует требованиям проекта.

Одной из самых сложных работ при возведении металлоконструкций является установка анкерных болтов там, где они считаются голеностопным суставом стальной колонны. Необходимо разработать методическое описание установки анкерного болта, чтобы убедиться, что процесс соответствует утвержденному чертежу и, что наиболее важно, он должен находиться в безопасных рабочих условиях. разметка,

Вот инструкция по установке анкерных болтов.

ДРУГИЕ СООБЩЕНИЯ:

• Описание метода работ по укладке асфальта | Асфальтобетон

• Положение о методах опалубки, армирования и бетонных работ

• Описание метода ремонтных работ по бетону | Строительные работы

Описание метода установки анкерных болтов, методы крепления анкерных болтов, анкерные болты, установка в бетонный фундамент

Название: Описание метода установки анкерных болтов

Описание метода установки

Назначение Разметка

В этом описании метода показана и пояснена процедура, которую необходимо соблюдать при установке анкерных болтов для стальных колонн для достижения требований проекта. Бетонные фундаменты

Каталожный номер

• Утвержденный заводской чертеж анкерных болтов
• Утвержденная заявка на материалы для анкерного болта
• Раздел спецификаций 0000 (Разместите здесь раздел спецификаций)

Материал

• Якорные болты (размеры здесь)
• Гайка
• Шайон

Работа

• Строительный менеджер
• Инженер проекта/ Инженер сайта
• Foreman
• Обзор и ассистент. офицеры с помощником
• Плотники
• Квалифицированные и неквалифицированные рабочие

Оборудование и инструменты

• Тахеометр
• Нивелир
• Фанерные опорные плиты
• Гаечные ключи
• Водяной уровень
• Линейный дори/ нейлоновый пояс Бетонные фундаменты
• Малярная лента
• СИЗ, такие как инструменты безопасности, такие как страховочные лестницы, предупреждающие ленты, знаки безопасности и т. д. Положение об установке анкерных болтов

• Менеджер по строительству несет общую ответственность за выполнение описания метода крепления анкерных болтов и следит за тем, чтобы его команда инженеров и мастеров знала об этом заявлении о методе и всех ресурсах — человеческих, материалах и оборудовании. доступны для выполнения работ в соответствии с планом и без каких-либо задержек.

Инженер-проектировщик

• Предоставить инженеру площадки утвержденные чертежи.
• Следите за тем, чтобы команда сайта использовала утвержденные материалы.
• Обеспечение наличия на объекте всего необходимого оборудования, инструментов и рабочей силы.
• Следите за фиксацией анкерных болтов.

Инженер по ОК/КК

• Убедитесь, что рабочая группа использует утвержденные чертежи.
• Убедитесь, что используемые материалы одобрены.
• Убедитесь, что фиксированные анкерные болты во временной фанерной плите соответствуют утвержденным чертежам, таким как диаметр, количество, расположение и расстояние между каждым анкерным болтом.
• Уточните у геодезиста необходимый уровень анкерных болтов на этапе фиксации.
• Проверьте соосность и уровень анкерных болтов.
• Убедитесь, что анкерные болты должным образом закрыты после фиксации и утверждения перед бетонированием.
• Подготовьте запрос на проверку и контрольный список для крепления анкерных болтов.
• Проверьте уровень анкерных болтов после заливки горловины колонны.

Специалист по технике безопасности

• Убедитесь, что все оборудование правильно обслуживается и находится в безопасных рабочих условиях. Бетонные фундаменты
• При подготовке и закреплении анкерных болтов соблюдайте все меры предосторожности, такие как каска, защитная обувь, спецодежда, перчатки и жилеты.
• Убедитесь, что рабочая зона ограждена и защищена во время работы.

Инженер-строитель

• Следуйте утвержденным чертежам для крепления анкерных болтов.
• Проинструктируйте рабочую силу для фиксации анкерных болтов.
• Следите за уровнем и соосностью анкерных болтов во время фиксации.
• Продолжить работу, чтобы быть готовым к проверке.
• Готовить инженеру проекта ежедневный отчет по всей площади крепления анкерных болтов.

Бригадир

• Получите инструкции по началу ремонта от инженера участка.
•  Распределите рабочие для работ на сайте.
• Контролировать производительность труда и их работы.
• Подготовьте все необходимые инструменты для ремонта
• Контролируйте работу во время ремонта

Методика

• Для подготовки к работе используйте утвержденные чертежи.
• Используйте утвержденные материалы в соответствии с утвержденными чертежами, такими как длина, диаметр, количество и расположение анкерных болтов.
• Для крепления анкерных болтов подготовьте временную деревянную пластину с отверстиями, соответствующими диаметру, расположению и количеству анкерных болтов согласно утвержденным чертежам.
• Аккуратно закрепите болты во временной деревянной пластине.
• Подготовьте ось в верхней части шейных стоек, чтобы закрепить анкерные болты.
• После изыскательских работ начните крепление временной деревянной плиты с помощью анкерных болтов в верхней части шейных колонн.
• Вставьте нижнюю часть анкерных болтов внутрь шейных колонн в соответствии с утвержденными чертежами.
• После фиксации временных деревянных накладок выровняйте, выровняйте и закрепите анкерные болты в соответствии с утвержденными чертежами.
• Геодезист должен проверить выравнивание и уровень анкерных болтов после фиксации.
• Инженер должен проверить анкерные болты после крепления.
• После утверждения инженером закройте анкерные болты защитной лентой перед бетонированием.

Безопасность

• Все работы должны выполняться в соответствии с инструкциями/процедурами безопасности, изложенными в утвержденном плане ОТОСБ проекта, и должны соблюдаться все рекомендации по безопасности местных властей.
• Все работы должны соответствовать процедурам/инструкциям по безопасности, изложенным в плане безопасности проекта.
• Основные средства индивидуальной защиты, которые должны носить все сотрудники.

Заключение:

Полная статья о методе Заявление о методе установки анкерных болтов | Методы крепления анкерных болтов | Армирование в ж/б балке | Установка анкерных болтов | BB Установка анкерных болтов в бетонный фундамент . Спасибо за полное прочтение этой статьи на платформе « Гражданское строительство » на английском языке. Если вы считаете этот пост полезным, помогите другим, поделившись им в социальных сетях. Если у вас есть вопросы по статье, пишите в комментариях.

Какое максимальное расстояние между анкерными болтами?

Как правило, информация о расстоянии между анкерными болтами содержится в наборе строительных чертежей. Если у вас нет набора чертежей для работы, вы можете обратиться к своим местным строительным нормам для получения информации.

В соответствии с Международными строительными нормами (IBC) максимальное допустимое расстояние составляет 6 футов (1829 мм) по центру для деревянных подошв и подоконников наружных стен, опирающихся непосредственно на кирпичный или бетонный фундамент. Для зданий высотой более двух этажей максимальное расстояние уменьшается до 4 футов по центру (1219мм).

На каждую секцию пластины требуется два болта. Один болт должен располагаться на расстоянии не более 12 дюймов (305 мм) или менее 4 дюймов (102 мм) от каждого конца секции пластины. Кроме того, болты должны располагаться в пределах средней трети ширины пластины.

Имейте в виду, что это минимальные требования, то есть расстояние не должно превышаться. Как правило, рекомендуется допустить некоторую погрешность и увеличить количество используемых анкерных болтов (уменьшить расстояние) от этих цифр. Особенно это касается сейсмических регионов.

Как работают анкерные болты

Анкерные болты используются при креплении элементов конструкции к бетону или кладочному раствору. Их можно установить до заливки бетона или после того, как бетон затвердеет как минимум до 60 процентов проектной прочности.

Если они устанавливаются после заливки бетона, они обычно устанавливаются в отверстие, которое просверливается в бетоне или кладочном растворе. Затем они устанавливаются путем забивания их в отверстия.

После того, как анкерные болты вставлены в отверстия, их затягивают, поворачивая гайку на верхнем конце, чтобы зафиксировать их на месте. Они работают за счет трения между анкерным болтом и поверхностью стены отверстия, просверленного в бетоне или растворе для каменной кладки.

Как долго должен сохнуть бетон перед установкой анкерных болтов?

Время, необходимое для отверждения бетона, зависит от нескольких факторов, включая тип используемого бетона, регион, в котором вы находитесь, температуру окружающей среды и относительную влажность. Кроме того, добавки, добавленные в бетон, также могут повлиять на время отверждения.

В целом бетон должен затвердевать в течение 3-7 дней. К этому моменту бетон должен иметь прочность около 60 процентов от расчетной. По прошествии этого времени можно просверлить бетон, чтобы установить анкерные болты на место.

Насколько глубоко должны быть анкерные болты в бетоне?

Болты также необходимы для проникновения не менее чем на 7 дюймов (178 мм) в бетонные или залитые раствором ячейки бетонных блоков кладки. Эта минимальная длина должна быть полностью встроена в бетонные или залитые раствором ячейки.

Помимо глубины заделки, минимальный диаметр, необходимый для анкерных болтов, составляет 1/2 дюйма (12,7 мм) в соответствии с Международными строительными нормами (IBC). Как и в случае с максимальным интервалом, это минимальное требование. Увеличение диаметра до 5/8 дюйма обычно является хорошим способом учесть некоторую погрешность, особенно в сейсмических регионах.

Типы анкерных болтов

Анкерные болты бывают различных форм и размеров. Они также различаются по способу крепления элементов конструкции к бетону или каменной кладке. Некоторые из наиболее часто используемых типов анкерных болтов включают:

• Аклеры клина
• Анкеры для рукава
• Бетонные винтовые анкеры
• Анкер сбрасывания
• Анкер расширения
• Якоря
