сферы применения и конструктивные особенности анкера, разновидности и инструкция по монтажу
Еще сравнительно недавно для крепления различных конструкций использовались деревянные пробки-чопики, которые забивались в заранее сделанные отверстия. Подобные элементы были очень недолговечными и непрочными, потому что материал (дерево) со временем усыхал, в это обуславливало разбалтывание деталей. Современная альтернатива пластмассовым и деревянным изделиям — анкерные болты. Они ускоряют и упрощают установку навесных конструкций.
- Особенности применения
- Основные разновидности
- Выбор размера
- Технология монтажа
Особенности применения
Сразу после того как анкерные болты (анкера) появились в продаже, они стали очень популярны в ремонтной и строительной сфере. Они очень эффективны при креплении конструкций к бетонному основанию. И чем выше плотность и твердость бетона, тем крепче фиксируют анкера. Кроме бетонных основ, болты анкерного типа можно применять для любого типа кирпичной или блочной кладки.
Главная задача подобных крепежей — надежное крепление навесного оборудования и конструкций.
Анкерный болт, размеры которого подобраны верно, используется для крепления металлических или деревянных деталей. Ширина и длина крепежа подбирается в соответствии с конфигурацией несущей стены и прикрепляемого элемента.
С монтажом анкеров, как правило, не возникает никаких проблем. Для этой цели в стене нужно просто сделать отверстие с помощью перфоратора. После этого нужно ввинтить в него до упора прижимную гайку.
Основные разновидности

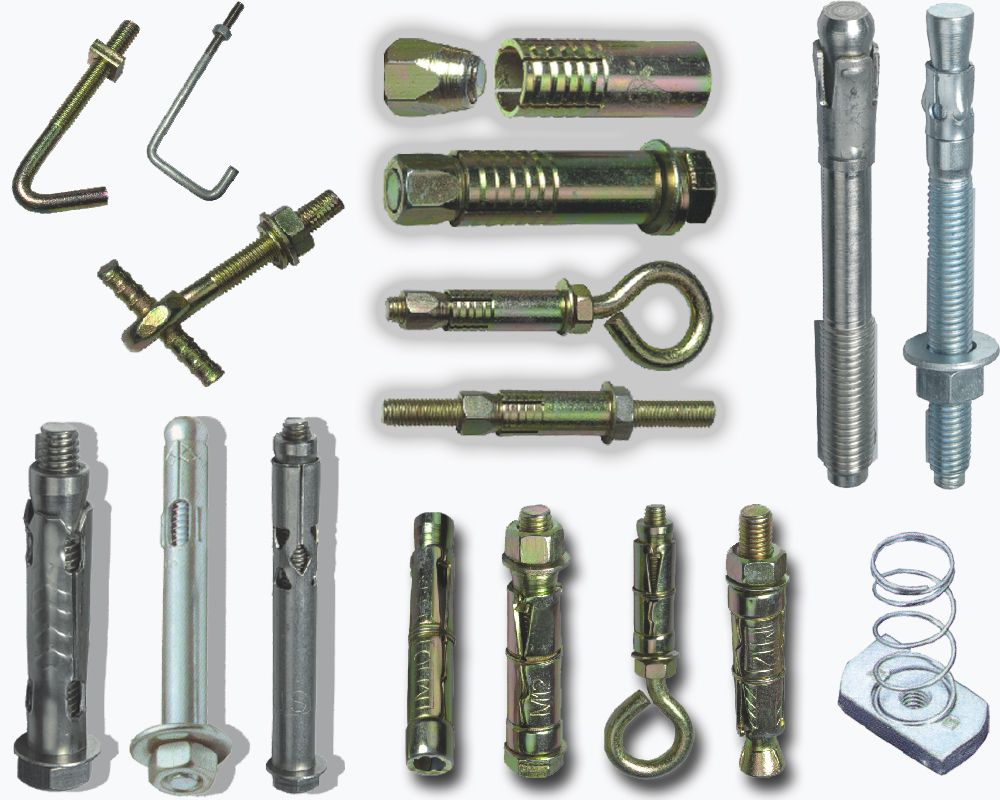

Крепежи-анкеры классифицируются по методу действия. Элементы бывают следующих типов:
- Химические. Это специальные капсулы, внутри которых находится сильнодействующий клей. Элемент помещается внутрь отверстия. В момент вкручивания анкерного болта, капсульная оболочка разрывается, и клейкий состав начинает быстро застывать, закрепляя изделие.
Анкеры химического типа часто применяются для установки конструкций в пустотелые перекрывающие плиты. Но эта разновидность анкер-болтов стоит довольно дорого, поэтому она не пользуется особой популярностью. Другой недостаток — нужно ждать, пока клейкая субстанция полностью затвердеет. - Механические. Такие анкеры фиксируются посредством распорной силы, когда изделие вкручивается в основание. Эти крепежи имеют доступную стоимость, соответственно, и применяются гораздо чаще.
Анкеры химического типа часто применяются для установки конструкций в пустотелые перекрывающие плиты. Но эта разновидность анкер-болтов стоит довольно дорого, поэтому она не пользуется особой популярностью. Другой недостаток — нужно ждать, пока клейкая субстанция полностью затвердеет.Механические анкеры, в свою очередь, тоже делятся на несколько подвидов: клиновые, забиваемые, разжимные и распорные.
Клиновые фиксируются с помощью специального клинышка, который находится внутри гильзы болта. При ударе элемент начинает распирать гильзу, что и позволяет добиться высокой прочности соединения. Клиновые анкеры могут оснащаться дополнительной гайкой. В таких устройствах за расклинивание отвечает специальный стержень, который удаляется после работы, а вместо него ставится шпилька.
Забиваемый тип анкерных болтов характеризуется очень простой конструкцией, которая не предусматривает наличия клина. Фиксация производится благодаря гильзе, имеющей особые края. При ее забивании они деформируются и обеспечивают крепление. Такие элементы удобно использовать для кладки из бетона, натурального камня и кирпича.
Разжимные элементы в народе называют «бабочками». Они зачастую используются для листовых и тонкостенных материалов. В конструкции этих анкеров есть специальные прорези в центре гильзы. При вкручивании винта, его задний конец деформирует гильзу, образуя некое подобие лепестков, которые прижимают болт. Преимуществом этой разновидности болтов считается легкий демонтаж при необходимости. «Бабочка» применяется для ДВП, пластика и гипсокартона. При наличии в стене арматуры, перед монтажом анкеров ее нужно удалить.
Распорные анкерные болты — самые популярные изделия, так как ими проще всего пользоваться. Их монтаж не требует тщательного соблюдения диаметра и глубины отверстия.
Но такие анкера можно использовать лишь для полнотелого кирпича и бетона.
В продаже сегодня встречаются и анкеры особой конфигурации с кольцами и крюками. К примеру, анкерная петля полезна при установке коммуникаций и осветительного оборудования. Изготавливаются эти элементы в основном из нержавеющей марки стали. Также на производстве они покрываются специальным антикоррозийным покрытием.
Выбор размера
Существует ГОСТ, который регламентирует производство анкеров по размерам. Кроме того, эти изделия имеют свою маркировку. К примеру, если на анкерном болте отмечена конфигурация М10 14х 120, то это значит следующее:
- М10 — диаметр болтовой резьбы 10 миллиметров;
- 14 (мм) — таким диаметров должно обладать отверстия для монтажа анкера;
- 120 (мм) — длина изделия.
Для использования в быту зачастую приобретаются изделия с длиной до 160 см и резьбой в пределах М6- М12. Изделия больших размеров используются в редких случаях.
Надежность и долговечность крепежей зависит от правильности их установки.
Технология монтажа
Чтобы избежать проблем, нужно знать об особенностях устройства крепления. Для этой цели можно воспользоваться следующей схемой:
- Определитесь с длиной анкера. Для этой цели нужно осмотреть и измерить стену. Нужно обязательно учитывать толщину облицовочного материала, так как он не сможет удержать анкер. Так, если стена покрыта 20-миллиметровым слоем штукатурки, то анкер должен быть не короче 70 мм.
- Возьмите прочное сверло. Оно должно быть на полмиллиметра меньше диаметра крепежного элемента. Это связано с тем, что гильза должна входить в стену с некоторым усилием.
- Разметьте поверхность, соблюдая расстояние между болтами.
- Сделайте отверстие в полу или стене с помощью ударной дрели или перфоратора. Для этой цели лучше пользоваться специальным наконечником из твердосплавного материала. При сверлении кирпичной стены лучше не использовать ударные агрегаты, иначе кладка может повредиться.
- Удалите частички цемента и пыль из сделанного отверстия. Сначала лучше избавиться от крупных бетонных фрагментов, после чего можно продуть отверстие сжатым воздухом или пылесосом.
- Возьмите гильзу и забейте ее в подготовленное отверстие с помощью обычного молотка. Тут важно не перестараться, в противном случае можно испортить анкер. Если молоток оказывается бесполезным, то нужно слегка увеличить отверстие с помощью сверла.
- Ввинтите анкерную шпильку в гильзу и прочно закрутите гайку. Делать это нужно динамометрическим ключом.
- Чтобы не ошибиться, нужно внимательно изучить информацию, которая указана упаковке анкерных болтов.
- Не нужно вкручивать анкеры «до упора», потому что так можно повредить поверхности, особенно из пористого бетона или газобетона.
При сверлении кирпичной стены лучше не использовать ударные агрегаты, иначе кладка может повредиться.В некоторых случаях бывает, что гайка «тонет» в штукатурном слое.
При использовании элемента с резьбовой шпилькой можно дальше закручивать деталь. В иных случаях можно воспользоваться дополнительной гайкой, накрутив ее поверх той, что «ушла» в стену.В продаже сегодня есть крепежные элементы для любых материалов, потому подобрать изделие для своих целей не составит труда. Самое главное — рассчитать размеры и глубину, все остальное — дело техники.
Виды анкерных болтов | Цех металлообработки на заказ, завод по обработке металла,токарные, фрезерные работы, резка металла. Мадис.
Четверг, 15 Март, 2018
При монтажных и строительных работах для крепления различных конструкций используются анкеры. Разнообразие этой крепежной техники настолько велико, что среди ассортимента можно найти дюбели для монтажа книжных полок и химические анкера, способные выдержать вес балкона или навесного фасада из кирпича.
Широкая сфера применения, различные материалы, оригинальные конструкции – все это делает крепеж настолько отличным друг от друга, что единой классификации до сих пор не разработано. Поэтому профессиональным строителям и обывателям приходится знакомиться с конкретными видами анкеров при необходимости выполнить ту или иную монтажную работу. Познакомимся с основными видами этого материала.
Клиновые, разжимные и втулочные анкера
Наиболее распространенным видом крепежной техники является клиновой анкер, имеющий расширяющуюся часть, превращающую его в процессе монтажа в клин, надежно фиксирующийся широкой частью в проделанном отверстии. Производят из горячеоцинкованной стали, имеющей высокую прочность. Выпускаются различной длины, имеют разный диаметр, что позволяет подобрать анкер клиновой в соответствие с решаемой задачей и нагрузками. Могут иметь одну или две распорные зоны, в последнем случае обеспечивается надежность крепежа при высоких нагрузках. Используется для сквозного монтажа, например, на стенах, отделка которых произведена с помощью гипсокартона.
Аналогичный принцип используется при монтаже разжимного анкера, который вместо локальных расширяющихся зон имеет сегментную рубашку по всей своей длине. В процессе установки она раскрывается, распирая разжимной анкер в отверстии. Наружный конец такого крепежного изделия может быть выполнен в виде кольца или крюка из высокопрочной стали. Их широко использую для подвешивания бытовых предметов, спортивного инвентаря, декоративных элементов. Применяется анкер с крюком для создания растяжек, подвесов. Предназначается для монтажа в полнотелые конструкции и материалы.
Сила трения используется и при монтаже втулочных анкеров, основой которых является шпилька, заканчивающаяся болтом под различную головку. Она помещена внутрь втулки, которая распирается в процессе закручивания. В отличие от клиновых аналогов втулочный анкер имеет более сложную конструкцию. Это делает его надежным, а его монтаж – простым, что и стало причиной широкого распространения в европейских странах. Выпускаются из пассивированной стали, производятся в широком ассортименте.
Используются при монтаже трубопроводов, перил и ограждающих конструкций, дверных коробок и кресел на стадионах. Анкера этого типа можно назвать одними из самых универсальных видов крепежных изделий.
Забивные анкера и анкера с гайкой
Довольно часто возникает необходимость замены крепежного элемента. Для этого можно использовать забивной анкер – цангу, надежно фиксирующуюся в гнезде. В нее можно вкручивать бол. Шпильку, крюк или кольцо в зависимости от хозяйственной необходимости. Выпускаются анкера этого типа с латунной или стальной цангой, отличаются простым монтажом. Устанавливается в полнотелый кирпич, бетон или природный камень.
Для монтажа кранбалок, производственного оборудования, стальных конструкций, колонн из металла используется анкер шпилька. Этот крепеж отличается простотой монтажа и возможностью выбрать анкер большой длины. Распорные лепестки выполняются из оцинкованной или нержавеющей стали. Технология расклинивания позволяет нагрузить анкер сразу после установки, а конструкция лепестков предотвращает прокручивание, что делает крепление максимально надежным.
Еще одним популярным видом крепежа является анкерный болт с шайбой. Его используют для крепления самых разных материалов, что делает его универсальным. Имеет распорную конусную часть с разрезами, что значительно упрощает процесс монтажа, делает его более надежным. Используется для монтажа металлических конструкций, конечный результат его применения выглядит эстетично, ввиду отсутствия торчащих шпилек, как это бывает, если используется анкер с гайкой. Однако в последнем случае привлекает строителей доступная цена крепежа и они часто жертвуют эстетической составляющей. Изготавливается анкер болт из оцинкованной или пассивированной стали.
Анкера для фасадных работ
В настоящее время широко используются навесные фасадные конструкции из различных материалов. Закрепить на них тяжелую вывеску, оборудование системы освещения или видеонаблюдения невозможно. Добраться до несущей конструкции поможет анкер фасадный, имеющий оригинальную конструкцию. Его распорная часть находится на конце крепежного элемента, имеющего большую длину.
Благодаря этому анкер дюбель передает усилие нагрузки только на несущую стену, не нагружая слой теплоизоляции и декоративную конструкцию фасада. Используется данный крепеж в системах мокрого фасада, при работе в помещении, отделанном гипсокартоном.
Фасадные анкера выпускаются не только различной длины и диаметра, но и с распорной частью с разной степенью расклинивания. Это позволяет использовать их с такими разными материалами, как бетон и пенобетон. Естественно, предельная нагрузка на анкер будет различная, она может различаться на порядок и зависит это не от качества стали, а от свойств несущего материала. Наиболее высокие характеристики по нагрузки обеспечивают химические фасадные анкера.
Монтаж анкеров
Крепление анкерного болта, независимо от его типа, осуществляется по одной простой схеме. Высверливается отверстие, диаметр которого совпадает с диаметром крепежного изделия, а не с его гайкой или головкой болта. После этого отверстие вычищается от пыли и строительного мусора, в него вставляется анкер и приводится в действие распорная система крепежного элемента.
Затягивать болт или гайку необходимо до упора, это фиксирует анкер в гнезде.
6 типов анкерных болтов и их применение
20 февраля 2023 г. 20 февраля 2023 г.
| 20:51
Анкерные болты используются для фиксации различных объектов на месте. От стальных балок и колонн до других конструктивных элементов — анкерные болты необходимы для обеспечения устойчивости и надежности всего. Но на рынке есть много разных анкерных болтов, так как же узнать, какой из них подходит для вашего проекта? Давайте подробнее рассмотрим некоторые из самых популярных разновидностей анкерных болтов.
Типы анкерных болтов
Анкерный болт L-типа
Наиболее распространенным типом анкерного болта является L-тип. Как следует из их названия, эти болты имеют L-образную головку с резьбовым стержнем, который можно затянуть на место с помощью гайки и шайбы. Они были разных размеров и из различных материалов, включая нержавеющую сталь и оцинкованную сталь.
Основным преимуществом анкерных болтов L-типа является их универсальность; их можно использовать для закрепления практически любого типа материала на месте.
Анкерный болт J-типа
Анкерные болты J-типа также вполне стандартны. Как и их аналоги L-типа, они имеют удлиненную головку с резьбовым стержнем и могут быть затянуты на место с помощью гайки и шайбы. Однако анкерные болты J-типа имеют дополнительную особенность: они имеют две «ножки», которые обеспечивают дополнительную устойчивость при креплении более тяжелых объектов, таких как стальные балки или колонны. Это делает их идеальными для строительных проектов, где требуется дополнительная устойчивость.
Кладочный анкерный болт
Кладочный анкерный болт предназначен для каменной кладки, такой как кирпичные стены или бетонные фундаменты. Эти анкеры состоят из металлического стержня (обычно из оцинкованной стали) с проушиной на одном конце, предназначенной для заделки в раствор или бетон. В зависимости от применения анкеры для каменной кладки бывают разных размеров и форм; некоторые могут иметь крючки или петли, в то время как другие могут быть прямыми стержнями без каких-либо дополнительных функций, кроме проушины на одном конце.
Двусторонние стержни с пластиной
Двусторонние стержни с пластинами — отличный способ модернизировать систему подвески по сравнению с традиционными конструкциями стержня и гнезда. Эти стержни соединяют оба конца пружины, демпфера или стабилизатора, обеспечивая лучшую управляемость по сравнению с односторонними устройствами. Двухсторонние стержни значительно меньше вибрируют и вибрируют, что означает повышенную устойчивость и безопасность на дороге. Кроме того, они требуют меньше времени на установку ключа, чем обычные методы восстановления, часто подразумевающие удаление компонентов из их первоначального места установки для их настройки. Двусторонние стержни, оснащенные пластинами, создают прочное соединение между двумя концами узла подвески, облегчая работу механиков при ремонте или регулировке.
Анкерный болт с головкой
Анкерные болты с головкой являются идеальным выбором для применений, требующих исключительной прочности и надежности постоянного крепления.
По самой своей природе анкерные болты с головкой обеспечивают вдвое большую производительность; во-первых, благодаря своей прочной конструкции, а во-вторых, при правильной установке в бетон или кирпичную кладку они могут легко пережить срок службы любой конструкции. Анкерные болты с головкой предназначены для достижения структурных уровней анкеровки как в фундаменте, так и в элементах конструкции, и часто могут иметь покрытие, такое как горячее цинкование, для защиты от коррозии. Поэтому они являются оптимальным решением для крепления, когда требуется дополнительная удерживающая сила.
Болт с клином
Болт с клином — это крепежные детали, ширина которых превышает стандартную головку, и доказано, что они добавляют дополнительную прочность и устойчивость проектам при скреплении строительных материалов. Клиновые болты, которые чаще всего используются в строительной отрасли, где важны надежность и структура, также стали обычным явлением во многих приложениях «сделай сам» в качестве дополнительной меры безопасности..jpg)
Зазубренные кромки клинового болта увеличивают трение между основным материалом и резьбой болта, что затрудняет смещение или отвинчивание компонентов с течением времени. Благодаря своей превосходной несущей способности и простоте установки этот универсальный крепеж наверняка будет актуален долгие годы.
Заключение:
Независимо от того, строите ли вы новый дом или ремонтируете существующую структуру, наличие подходящего анкерного болта для вашего проекта имеет важное значение для обеспечения того, чтобы все оставалось на месте после его установки. От анкерных болтов L-типа и J-типа до анкеров для кирпичной кладки сегодня доступно множество разновидностей, каждая из которых предназначена для удовлетворения конкретных потребностей в зависимости от того, что вы пытаетесь закрепить на месте. Знание того, какой тип анкерного болта лучше всего подходит для вашего проекта, поможет обеспечить безопасность и устойчивость вашей конструкции!
Абхишек Модак
Абхишек — опытный блогер и отраслевой эксперт, который делится своими взглядами и знаниями по различным темам.
Своими исследованиями Абхишек предлагает ценные идеи и советы профессионалам и энтузиастам. Подпишитесь на него, чтобы получить экспертные советы о последних тенденциях и разработках в металлургической промышленности.
Анкерные болты, Изделия из болтов, Анкерный болт
Анкерные болты Удлиненные соединения с ручкой. АНКЕРНЫЕ БОЛТЫ в основном используются в кирпичной кладке. Анкерные болты встраиваются в стены и колонны для поддержки балок, пластин и ригелей. Анкерные болты могут использоваться как для несущих, так и для ненесущих стен и балок. Анкерные болты обычно используются со стальными болтами диаметром не менее ½ дюйма, заделанными в кладку минимум на 7 дюймов. При реконструкции существующих каменных конструкций обычно требуются анкерные болты для соединения лестниц, лифтовых путей и многих других различных узлов рамы. Анкерные болты также используются в сборных панельных конструкциях. В этом типе конструкции анкерные болты используются для соединения структурных рам вместе. Это лишь часть возможных применений анкерных болтов. В связи с увеличением объемов нового строительства во всем мире использование анкерных болтов, вероятно, увеличится благодаря новым инновационным конструкциям. Анкерные болты изготавливаются из различных типов и сортов стали, чтобы их было достаточно для множества применений. Используются анкерные болты. Ниже приведены лишь некоторые из распространенных типов болтов. Наряду с анкерными болтами, вот лишь несколько распространенных типов болтов:Свяжитесь с Bolt Products сегодня, чтобы заказать анкерные болты.
Независимо от того, какой тип болта вам требуется, анкерный болт, обычный болт или болт с головкой и т.  |
Обычно изготавливаются из стали ATSM A 307.
