Аппарат контактной сварки своими руками: Точечная сварка своими руками из аккумулятора и сварочника

Как сделать аппарат точечной сварки своими руками в домашних условиях: особенности устройства

Рано или поздно у многих людей возникает желание приобрести собственный сварочный аппарат. Но, к сожалению, подобное оборудование отличается высокой стоимостью, поэтому многие ставят приоритет на изготовление самодельного устройства. С помощью имеющихся в свободном доступе схем, чертежей и прочего пошагового руководства предстоящее мероприятие может стать очень простым и понятным.

• Описание и принцип работы
• Важные конструктивные свойства
• Схема точечной сварки
• Особенности устройства и конструкция
• Изготовление клещей для сварочного оборудования
• Точечная сварка из микроволновки
• Заключение

Описание и принцип работы

В настоящее время точечная контактная сварка пользуется очень большим спросом и используется в самых различных сферах деятельности человека. Инструмент незаменим при ремонте или производстве металлических деталей. Также он может применяться для изготовления металлических лестниц, ворот, отдельных конструктивных элементов и других деталей.

Принцип работы контактной сварки заключается в следующем: имеющийся в ключевом узле электрический ток способен нагревать отдельные детали стальной заготовки, которые соединены друг с другой. Таким образом происходит формирование особого сварного соединения — шва. Качество результата определяется типом материала, из которого выполнено изделие, а также плотностью. К тому же при проведении сварочных мероприятий следует обратить внимание на такие особенности:

1. У сварочной цепи должны присутствовать низкие показатели напряжение — от 1 до 10 ватт.
2. Процесс сваривания продолжается на протяжении нескольких секунд.
3. Для сварочного импульса характерна большая сила тока.
4. Чем меньше зона расплавления, тем выше качество сваривания.
5. Сварочный шов должен справляться и выдерживать большие нагрузки.

От правильного соблюдения подобных правил зависит конечный результат сварочных мероприятий. Изготовить устройство своими руками достаточно сложно. Чтобы выполнение поставленной задачи было успешным, необходимо в точности выучить ряд определенных инструкций и технологический рекомендаций.

Более простое решение заключается в сборке сварочной установки с переменной силой тока. Такой прибор способен управлять процессом сваривания посредством изменения продолжительности сварочного импульса, который попадает на заготовку. К тому же, чтобы успешно завершить поставленную задачу необходимо обустроить часовое реле, которым можно управлять автоматическим или ручным путём.

Важные конструктивные свойства

Ключевой узел сварочного устройства точечного типа — это сварочный трансформатор, который часто встречается в микроволновых печах, телевизорах и другом оборудовании. Перематывание обмотки проводят только после определения соотношения нужной силы тока и напряжения, в процессе подачи которого происходит сваривание.

Чтобы подобрать подходящий вариант управления устройством, необходимо правильно собрать основные механизмы. Не секрет, что конструктивные детали подбирают с учётом мощности и параметров трансформатора.

При изготовлении контактно-сварочных систем учитывается соотношение типа применения и свойств материала, который поддаётся обработке. В большинстве случаев к основному прибору фиксируют сварочные клещи.

Выполняя любую сборочную работу, будьте предельно внимательными и тщательными. Качество сборки должно быть максимальным, иначе дальнейшая эксплуатация может стать проблематичной. Провода выбирают с соответствующим диаметром и сечением. Если надёжность цепи недостаточно хорошая, интенсивность требуемого электрического тока не будет стабильной. К тому же повышается риск появления искр, что заставит рабочих остановить сваривание.

Схема точечной сварки

Чтобы самостоятельно изготовить точечную контактную сварку, внимательно изучите соответствующие схемы. Самая популярная из них эффективна в тех ситуациях, где приходится обрабатывать металлические листы с толщиной от одного миллиметра или проводку и прут с диаметром до 4 миллиметром.

В данном случае необходимо учесть такие особенности:

1. Для сваривания следует обзавестись оборудованием с переменным напряжением в 220 Вт.
2. Что касается выходного типа напряжения при работе на холостом ходу, то оно составляет 3−7 В.
3. Максимальные показатели сварочного тока достигают 1,5 тысячи ампер.

Вся конструкция характеризуется принципиальной схемой, которая состоит из силовых частей, автоматизированного выключателя и контрольной цепи. Если при выполнении поставленной задачи возникают опасные ситуации, для их предотвращения достаточно нажать на выключатель. На первом узле установлен трансформатор для сварки т2 и прибор бесконтактного тиристорного включателя однофазного типа, который подключает первичную обмотку к источнику электрического питания.

Что касается второй схемы, то она требует выполнение характерной обмотки на сварочном трансформаторе с помощью определенных витков. На первичной обмотке размещены выводные участки, которые предназначаются для регулировки выходного сварочного тока с учётом соотношения вторичной обмотки. Таким образом постоянное соединение сетевой цепи остаётся на первом выводе, а работа электропитания регулируется посредством остальных.

Важная деталь системы с маркировкой М ТТ4 К отличается серийным производством. В таком модуле предусмотрен тиристорный ключ, который выполняет коммутацию нагрузки через 1 и 3 контакты. Устройство может работать под нагрузками с напряжением до 800 ватт и током до 80 ампер. Состав схемы включает в себя:

1. блок питания.
2. цепь для настройки механизма.
3. реле к1.

В качестве источника электрического питания для сварочного оборудования используются любые трансформаторные системы с мощностью до 20 ватт. При этом его используют при работе на номинальной сети в 220 В. Что касается напряжения, которое выдается на втором варианте обмотки, то его показатели достигают 22 В. Чтобы выпрямить интенсивность подачи тока, можно установить диодный мост. Также не исключается вариант использования любых других узлов с подобными параметрами.

Особенности устройства и конструкция

В настоящее время существует несколько функций цепи управления. Если необходимо включать к1 на заданном промежутке времени, нужно правильно задать этот промежуток, определяя конкретное время подачи электронных импульсов на свариваемых элементах.

В устройстве электрической цепи предусмотрены конденсаторры: от с1 до с6 с характерными электролитическими свойствами. Их напряжение равно 52 В. К тому же необходимо воспользоваться конденсатором ёмкостью в 46 мкФ.

Основной силовой узел механизма — трансформатор. Он выполняет роль преобразователя одного вида электроэнергии в другой. В данном случае принято использовать магнитный провод на 2,5 А. Старую обмотку лучше не использовать, а на торце магнитного провода установить кольца из электрического картона. Их подгибают по внутренней и верхней кромке. На следующем этапе следует выполнить обмотку магнитопровода латотканью в три или более слоев. Для успешного выполнения обмотки следует воспользоваться такими проводами:

1. первичная обмотка с диаметром 1,5 миллиметров, которую пропитывают лаковым составом.
2. второй вариант обмотки с диаметром около двух сантиметров, который оборудован многожильной изоляцией с кремниевоорганическим происхождением.

При выполнении первой обмотки важно обустроить выводы промежуточного типа. Затем обмотку пропитывают специальным лаком, а на первичную катушку наматывают хлопчатобумажную ленту, которую тоже пропитывают лаковым составом. Затем начинается процесс вторичной обмотки, а также дальнейшее пропитывание лаком.

Изготовление клещей для сварочного оборудования

При желании изготовить самодельную точечную сварку вы должны ответственно отнестись к конструированию клещей. Сегодня применяется две разновидности таких элементов:

1. стационарные.
2. выносные.

Первое решение характеризуется простотой в эксплуатации, а также качественной и надёжной изоляцией, которая обусловлена прочно соединенными узловыми участками. Правда, подобные клещи характеризуются одним недостатком — чтобы обеспечить прижимное усилие, нужно приложить физическое усилие.

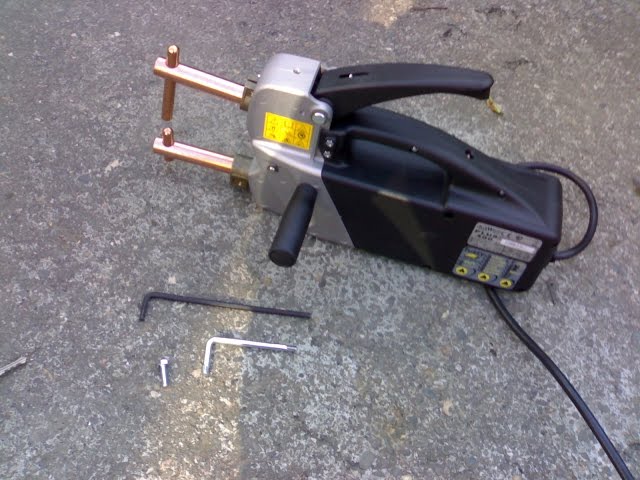

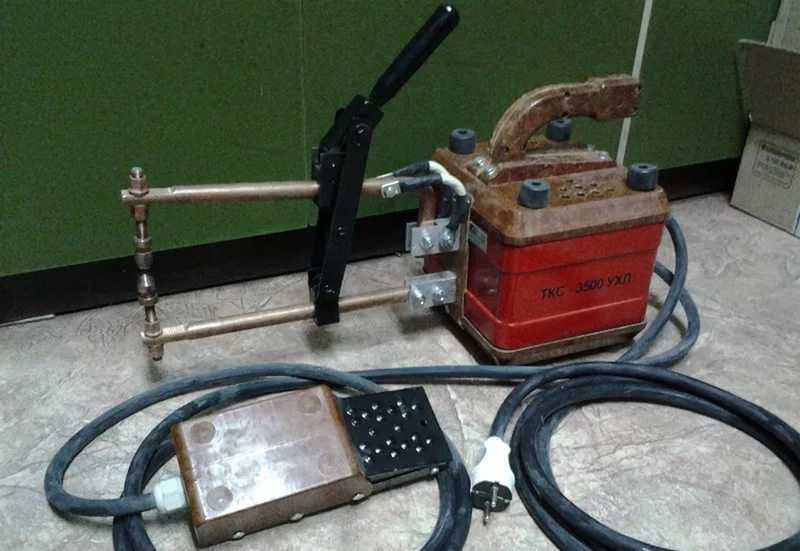

Вариант выносных клещей отличается особым удобством работы и компактными размерами. Чтобы контролировать усилия клещей, достаточно поменять длины их вынесения за аппарат. В мете подсоединения таких деталей устанавливают болты, втулки и шайбы, для более надёжной гидроизоляции.

При изготовлении деталей принято использовать медные прутья или бериллиевую бронзу. Также можно воспользоваться жалом от паяльного аппарата с высокими показателями мощности. Что касается диаметра электрода, то он должен соответствовать диаметру провода, к которому подключен.

Чтобы сварочные ядра обладали хорошим качеством, концы электродов сужают и делают небольшими.

Точечная сварка из микроволновки

Не секрет, что покупные модели стоят очень дорого, поэтому есть смысл отдать предпочтение самодельным решениям. Для изготовления продуктивной установки можно применить микроволновую печь с большими размерами. Именно габариты определяют мощность будущего устройства.

Если вы не располагаете микроволновкой, попробуйте поискать её на барахолке или купить у соседей. Подобное приобретение не станет большим вложением. В дальнейшем остаётся разобрать микроволновку и извлечь из неё высоковольтный трансформатор.

Будьте внимательны, т. к. даже в разобранном состоянии без прямого подключения к электрической сети отдельные узлы оборудования могут «биться» током.

Основные части трансформатора представлены сердечником и двумя видами обмотки — первичным и вторичным. Чтобы соединить сердечник, можно использовать два сварочных шва с небольшой толщиной. Заранее избавьтесь от них, что можно сделать посредством молотка и ножовки. Также вы можете применить болгарку, что позволит добраться до трансформаторных обмоток, не повредив их. Чтобы извлечь вторичную обмотку, достаточно аккуратными движениями разрезать вторичную.

В конечном итоге вам будет открыт доступ к сердечнику от трансформатора, который состоит из двух частей.

На следующем этапе следует провести вторичную обмотку трансформаторной детали. Здесь понадобится воспользоваться медным кабелем с таким же сечением, как трансформаторная прорезь. Необходимо намотать около двух витков. Используя стандартную двухкомпонентную эпоксидную смолу, осуществите соединение двух половин сердечника между собой. Чтобы процесс был выполнен по-особому успешно, попробуйте зафиксировать их в тисках.

Не забудьте проверить уровень напряжения на выходе из трансформаторного механизма. Оно не должно превышать отметку в 2 вольта. При этом минимальное значение силы тока варьируется в пределе 850 А.

Затем необходимо приступить к изготовлению корпуса сварочного материала. На данном этапе можно воспользоваться деревом или высокопрочным пластиком. На задней панели размещается несколько отверстий. Одно из них отвечает за электрическое снабжение, а второе — за включение и выключение системы.

Заключение

Если корпусная часть высохнет, можно переходить к сборке устройства, соединив рабочие узлы между собой. Затем необходимо отрезать две части медного провода с размером около 25 миллиметров. Они выполняют роль электродов, которые фиксируются в держателе с помощью обычной отвертки. Затем необходимо зафиксировать выключатель с помощью утолщенного кабеля, который предотвратит выпадение. Трансформатор фиксируется с помощью обычных саморезов. Также важно позаботиться о заземлении, которое фиксируется на одной из клемм.

Если внимательно соблюсти все рекомендации и пошаговое руководство, процесс сборки сварочного аппарата будет успешным. В таком случае вы сможете снизить все расходы, лишив себя необходимости покупать дорогостоящее профессиональное оборудование.

Изготовление точечной сварки для аккумуляторных батарей в домашних условиях

Содержание

• 1 Особенности контактной сварки
• 2 Процесс точечной сварки
• 3 Изготовление сварочного аппарата
  • 3.1 Подготовка материалов
  • 3.2 Сборка сварки для аккумуляторов
• 4 Инструкция по эксплуатации
• 5 Советы
• 6 Видео

В торговой сети можно найти аппараты точечной сварки для пальчиковых аккумуляторов. Большая стоимость таких приборов останавливает многих потребителей. Сделанная точечная сварка для аккумуляторов своими руками – удачный выход из этого положения в условиях домашней мастерской.

Самодельная точечная сварка для аккумуляторов

Особенности контактной сварки

Для тех, кто занимается сборкой различных электронных устройств в бытовых условиях, существует потребность в точечной сварке деталей разных приборов, не выдерживающих длительного высокотемпературного режима пайки. Это относится и к объединению литиевых аккумуляторных батарей в единые блоки.

Собранная точечная сварка своими руками для литиевых аккумуляторов основана на кратковременном контактном принципе сварки. Контактный способ заключается в том, что соединение металлических деталей происходит на мини площади ø не больше 2-3 мм за доли секунды. Плавление металлов в месте контакта происходит за счёт прохождения импульса электрического тока большой силы. Высокая температура нагрева остаётся только в пределах точки контакта, не воздействуя на окружающую зону.

Продолжительность контакта не превышает 450 миллисекунд. На самодельных устройствах этот временной режим устанавливают резистором. Параметры сварочного электрического тока колеблются в пределах 400-1200 ампер. Контактную сварку осуществляют устройствами, оснащёнными конденсаторами или трансформатором.

В самодельных сварочных приборах применяют электроды в виде медных стержней. В качестве таковых часто используют жала от старых паяльников. Медь – отличный проводник мощного электрического потока. Подводящие провода к электродам по своему сечению должны равняться диаметру медных стержней. Для качественного соединения на концы проводов одевают наконечники, после этого их прикручивают к электродам.

Медные электроды

Процесс точечной сварки

Как сделать споттер из сварочного аппарата своими руками

Точечная сварка аккумуляторов представляет собой простой процесс:

• Пару электродов, расположенных вертикально с расстоянием между ними не менее 2 мм, прижимают к никелевой полосе на одном из полюсов аккумулятора;
• Нажатием пусковой кнопки аппарат подаёт на стержни импульс тока. Происходит мгновенное сваривание пластины с клеммой аккумулятора;
• После этого электроды прижимают ко второму концу пластины на противоположном полюсе другого аккумулятора. Чтобы заварить пластину, достаточно нажать на кнопку;
• В такой последовательности от минуса к плюсу сваривают аккумуляторные батареи (АКБ) в силовые блоки. Количество АКБ зависит от потребности в общей ёмкости аккумуляторного блока.

Блок аккумуляторов на точечной сварке

Важно! Для того чтобы браться за самостоятельное создание сварочного аппарата, нужно обладать определёнными знаниями в области электротехники, опытом работы с паяльником и прочими инструментами.

Изготовление сварочного аппарата

Конструкция самодельной контактной сварки для аккумуляторов во многом зависит от изобретательности автора. В средствах массовой информации, в том числе интернете, можно обнаружить множество вариантов самодельных устройств. Изготовление одного из таких аппаратов предлагают осуществить следующим образом.

Подготовка материалов

Для изготовления самодельного сварочного устройства нужно собрать следующие материалы:

• трансформатор микроволновой печи;
• диммер или резистор;
• кабель сечением 32 мм2 – 1,5 м;
• наконечники для кабеля – 2 шт.;
• подставка с гнёздами под АКБ – 1 шт.;
• оргстекло – 1 м2;
• винты, шайбы и гайки – 20 шт.;
• пружины – 2 шт.;
• сетевой кабель – 1,5 м;
• медные электроды 150 х 10 мм – 2 шт.;
• бочонки из меди ø 30-40 мм, высотой 30 мм – 2 шт.;
• микровыключатель 16 А/250 в. – 1 шт.
• провод – 0,5 м;
• сетевой шнур с вилкой – 1,5 м;
• никелевая лента.

Силовой трансформатор

Обратите внимание! Количество и размеры деталей даются ориентировочно. Это не точная инструкция, а рекомендации по оптимальной сборке контактной сварки для аккумуляторов.

Сборка сварки для аккумуляторов

Подготовив материалы, переходят непосредственно к сборке устройства:

1. Из оргстекла ножовкой или режущим кругом выпиливают сегменты квадратной формы;
2. В квадратах просверливают отверстия, в которых метчиком нарезают внутреннюю резьбу;
3. Винтами скрепляют короб из оргстекла;
4. Из трансформатора удаляют вторичную обмотку;
5. В проёмы первичной обмотки продевают два витка кабеля;
6. Концы кабеля, зачищенные от изоляции, обжимают наконечниками;
7. Трансформатор помещают в короб;
8. Сетевой провод выводят через паз в задней стенке корпуса;
9. Одну из жил сетевого шнура разрывают проводами, подсоединёнными к микровыключателю;
10. Выключатель закрепляют на правой стороне корпуса;
11. Таким же образом подсоединяют диммер;
12. Медные электроды обтачивают на точильном круге до образования острых концов;
13. На крышке корпуса винтами крепят направляющую планку из оргстекла, в которой просверливают два отверстия для электродов;
14. В медных бочонках высверливают отверстия под посадочные места для медных стержней;
15. Стержни фиксируют через боковые отверстия в бочонках винтами;
16. Сверху направляющей планки устанавливают вторую площадку с продетыми через неё электродами;
17. Верхнюю планку фиксируют пружинами, соединёнными винтами медных цилиндров с нижней планкой;
18. Наконечники силового кабеля прикручивают к цилиндрам. Самодельная сварка аккумуляторов готова к работе.

При опускании планки электроды защемляют контактную ленту на клемме аккумулятора, независимо друг от друга. Это обеспечивает максимальное прижатие контактов, преодолевая любые неровности сварочной зоны.

Инструкция по эксплуатации

Конденсаторная сварка

Собранную установку располагают на верстаке на удобной высоте для оператора. Выполняют следующие действия:

• Аккумуляторы вставляют в гнёзда подставки. Гнёзда сделаны таким образом, что снизу сохраняется небольшое пространство для приваренной ранее контактной ленты;
• Планку с электродами приподнимают и подводят под неё подставку с аккумуляторами;
• Медные стержни опускают на ленту, которую положили на клемму АКБ. Под воздействием пружин создаётся плотное соединение элементов в зоне сварки;
• Вилку сетевого шнура вставляют в розетку;
• Оператор пальцем нажимает на рычаг выключателя. Через электроды проходит импульс тока, приваривая ленту к клемме;
• Планку с электродами поднимают и проверяют качество сварного соединения;
• После этого подставку передвигают под другую батарею и повторяют весь процесс заново.

Момент приваривания контактной пластины к АКБ

Дополнительная информация. Рекомендуется перед началом работы произвести тестовые испытания. Если на образце образуется перегар или непровар соединения, то поворотной кнопкой диммера устанавливают оптимальную мощность импульса.

Советы

Металлоискатель своими руками

Опытные люди, занимающиеся самостоятельной сборкой электротехнических приборов и устройств, советуют придерживаться следующих рекомендаций:

1. Оргстекло – идеальный диэлектрик. Не стоит экономить и создавать открытую модель сварочного аппарата. Корпус из оргстекла предохранит работника от случайного контакта с деталями под высоким напряжением;
2. Окрашенный изнутри чёрной краской корпус прибора приобретает привлекательный эстетический вид;
3. Чтобы не вызывать аномалий в зоне соединения кабеля с медными элементами, нужно соблюдать равенство сечения провода и диаметра электрода;
4. При работе с устройством нужно одевать на руки диэлектрические перчатки;
5. В качестве контактной ленты можно использовать полосы, нарезанные из обыкновенной пивной банки. Внешнюю поверхность нужно будет очистить от лакокрасочного покрытия;
6. Если есть угроза возникновения перепадов напряжения в местной электросети, лучше использовать стабилизатор напряжения;
7. Эксплуатировать аппарат можно только в сухом и тёплом помещении.

Собранная своими руками контактная сварка для аккумуляторов принесёт немалую экономию для бюджета его создателя. При наличии опыта работы и соответствующих инструментов сборка устройства не составит особых трудностей. Обязательно следует строго выполнять правила техники безопасности при сборке таких устройств.

Видео

Мультипекарь Redmond RMB-611

2172 ₽ Подробнее

Мультипекарь Redmond RMB-611

2172 ₽ Подробнее

Встраиваемые вытяжки Krona

Оцените статью:

Точечная сварка своими руками из микроволновки

Главная » Оборудование » Точечная сварка своими руками из микроволновки

Есть масса методов сварки и каждый из них применяется в определенных условиях и для сварки определенных материалов. Методы сваривания материалов могут быть разными, а результат один — прочное неразъемное соединение. Оно образуется в результате активирования межатомных связей под действием определенной катализирующей энергии — либо механической, тогда сваривание производится методом пластической деформации, либо термической, тогда сваривание производится под воздействием тока и нагрева деталей. Хорошо справляется с этой задачей точечный метод сварки, а об аппарате для этого вида работ мы сегодня поговорим.

Содержание:

1. Мини точечная сварка для моделизма и для аккумуляторов
2. Точечная сварка из трансформатора микроволновки
3. Сборка устройства и электроды точечной сварки

Мини точечная сварка для моделизма и для аккумуляторов

Точечная сварка — это сварка контактным способом. Она стала одной из самых удобных и применяемых даже на бытовом уровне, поскольку аппаратура для проведения работ довольно компактна и проста в использовании. Термомеханический процесс сварки происходит в несколько этапов:

1.  Детали помещаются между электродами устройства.
2. Плотно сжимаются в нужном положении.
3.  Через них пропускается электрический ток.
4.  Детали прогреваются до предела пластичности.
5.  После этого происходит процесс точечной деформации, во время которого детали соединяются между собой.

В промышленности точечная сварка используется для соединения листового металла разной толщины, а бытовые аппараты для точечной сварки отлично подходят для моделизма, мелких ремонтных работ по бытовой технике и сваривания аккумуляторов. Нагревание происходит в импульсном режиме, сам импульс длится не более одной десятой секунды, при этом сварочное ядро образуется в диаметре около 10 мм. Мини сварочный аппарат имеет массу преимуществ перед другими видами сварки, а именно:

• бытовой сварочный аппарат удобен в использовании как дома, так и в мастерской;
• обеспечивает высокую прочность соединения;
• это один самых экономных видов сварки.

Тем не менее, есть у точечной сварки и недостатки — невозможность добиться герметичного шва и высокая стоимость аппарата. Если с первым недостатком мы сделать ничего не сможем, то точечная сварка своими руками из микроволновки позволит получить аппарат практически бесплатно. Также Вы можете купить сварочный аппарат в Харькове

Точечная сварка из трансформатора микроволновки

Для сборки устройства идеально подходит трансформатор от микроволновки, который мы будем дорабатывать и на его основе строить аппарат. Цель реконструкции трансформатора от микроволновой печи — получения на выходе кратковременного импульса не менее 1000 А. Такие параметры прибора позволят без проблем проводить сварку стали толщиной до миллиметра, при этом мощность на выходе трансформатора будет составлять около четырех киловатт при потребляемых 800 Вт.

Доработка трансформатора проходит в несколько этапов, и в первую очередь, нужно достать трансформатор из микроволновки. С остальными деталями можно не любезничать, поскольку в трансформаторе нас интересует только сердечник и первичная обмотка. (Она отличается проводом большего диаметра и меньшим количеством витков. ) Все остальное можно смело удалять, только нужно следить за тем, чтобы не повредить нужную обмотку. Если микроволновка посредственного качества, что в нашем случае лучше, удаление тонкой вторички не представит сложностей. На ее место наматывается провод сечением не менее 100 мм², независимо от количества жил. На этом этапе важно максимально плотно намотать толстый провод на сердечник.

Сборка устройства и электроды точечной сварки

В зависимости от того, какие выбраны трансформаторы, может понадобиться получить на выходе большую мощность. Для этого необходимо подсоединить еще один трансформатор, согласно схеме, приведенной ниже.

После этого проверяют напряжение холостого хода на выходе трансформатора. Если ток не превышает 2000 А, устройством можно пользоваться. Схема управления устройством показана на фото и выполняется она с применением обычных деталей указанного номинала.

Точечная сварка из микроволновки сваривает, как и любая другая сварка, при помощи токопроводящих электродов. Один из электродов неподвижный, второй — подвижный электрод. При сборке нужно стараться сделать так, чтобы провод, который подходит к электродам был как можно короче, чтобы избежать потери напряжения. Наконечники, как правило, выполняют из медного прута толщиной около 15 мм.

Все работы по закреплению проводов и электродов проводятся резьбовыми соединениями, причем нужно учесть, что самые большие потери мощности приходятся именно на контакты. Учитывая довольно сильный нагрев во время работы, при интенсивном использовании ставят вентилятор охлаждения, укрепляя его на корпусе.

Это основные вопросы, которые необходимо знать, чтобы подготовить трансформатор от микроволновой печи для контактной сварки своими руками. Удачной работы!

Точечная сварка из инвертора своими руками

Точечная сварка из инвертора своими руками – миф это, или реальность? Ответить на этот вопрос однозначно совсем непросто. В интернете можно найти немало статей на эту тему. Их авторы касаются, как правило, проблем переделки электрических и электронных компонентов. Вопрос о том, как создать необходимое рабочее давление на электродах при этом уходит как бы на второй план. А ведь он является, по сути, ключевым, поскольку речь идёт об усилии в десятки, а иногда и сотни килограммов. Ну да ладно, давайте по порядку.

Содержание страницы

• 1 Открывающиеся возможности
• 2 Нужен ли инвертор?
• 3 Что потребуется
• 4 Изготовление трансформатора
• 5 Теоретическая и практическая помощь
• 6 Осторожно!
• 7 Тщательно изолируем и хорошо охлаждаем
• 8 Монтаж системы управления
• 9 Это важно!
• 10 Делаем клещи
• 11 Обеспечение прижимного усилия
• 12 Подача газа
• 13 Забота о надёжности и безопасности
• 14 Взвесьте всё как следует

Открывающиеся возможности

Преимуществ у контактной сварки достаточно, чтобы сделать её привлекательной для тех, кто намерен наладить массовый выпуск продукции или заниматься ремонтом техники на профессиональном уровне.

• Хорошее качество сварного соединения. Оно обеспечивается стабильностью параметров сварочного тока и давления, оказываемого на соединяемые детали.
• Высокая скорость процесса. На наложение шва уходят секунды. Это особенно важно, когда речь идёт о выполнении большого объёма работ.
• Эксплуатационная простота. Правильно изготовленный аппарат для контактной сварки не требует особых навыков при использовании, и освоить процесс в состоянии даже специалист средней квалификации.
• Использование споттера оправдано при работах по ремонту автомобильных кузовов. Такое устройство упрощает не только процесс сварки, но и рихтовки повреждённых деталей.

Основным препятствием для широкого распространения технологии является высокая стоимость оборудования. Она и наталкивает многих на мысль о том, чтобы изготовить аппарат для контактной сварки самостоятельно.

Нужен ли инвертор?

На самом деле, использование для этих целей инвертора необоснованно. Ведь для контактной сварки нет никакой необходимости в постоянном токе. При наличии уже готового сварочного инвертора лишь несколько упрощается задача монтажа управляющих схем и изготовления трансформаторных катушек требуемых параметров. С таким же успехом можно изготовить оборудование, что называется, с нуля.

Что потребуется

Приступать к решению такой задачи, не имея необходимых теоретических знаний и практических навыков, не стоит. Это только на словах всё выглядит относительно просто. Но если вы умеете паять и знаете, как правильно перемотать катушки трансформатора, можно попробовать. Для этого вам понадобятся определённые материалы и инструменты.

• Медный провод определённого сечения. Его сечение и количество возможно определить, только выполнив предварительные расчеты.
• Материал для изготовления шины. На худой конец можно обойтись тем же проводом, но целесообразнее приобрести уже готовое изделие.
• Лак для создания на проводах изолирующего слоя и хорошая изоляционная лента.
• Мультиметр для проведения необходимых замеров.
• Принадлежности для пайки – паяльник, флюс, припой и т. п.

Разумеется, придётся приобрести и уже готовый сварочный инвертор.

Изготовление трансформатора

На рисунке №1 схематически показано возможное соотношение витков первичной и вторичной обмоток трансформатора, необходимого для работы контактной сварки. Большое число выходов на вторичной обмотке необходимо для того, чтобы иметь возможность грубой регулировки параметров тока. Но представленная схема требует корректировки в зависимости от требуемых параметров тока. Без предварительных расчётов не обойтись.

Теоретическая и практическая помощь

Количество витков можно рассчитывать по этой формуле: N = 50/S. Где N – количество витков, S – площадь сердечника в см2. Для упрощения задачи рекомендуется воспользоваться уже готовой программой калькулятором. Их также можно найти в сети. Например, программа OER. Это поможет избежать ошибок и упростит задачу. Поскольку речь идёт о конструировании оборудования на базе уже готового инвертора, то следует сначала замерить параметры первичной катушки, произвести расчеты, и только потом приступать к изготовлению вторичной обмотки.

Осторожно!

Следует обязательно позаботиться о том, чтобы обе обмотки были заземлены. Ведь полученная мощность тока будет очень высокой, и контакт с находящимися под напряжением деталями может оказаться смертелен.

Тщательно изолируем и хорошо охлаждаем

Выполняя намотку проволоки на катушку, следует обязательно наносить на её поверхность изолирующий лак и укладывать витки как можно плотнее. В противном случае нельзя исключить межвитковые замыкания и перегорание проводов из-за перегрева. На первый план выходит охлаждение трансформатора. Об этом авторы многих статей почему-то умалчивают. Не исключено, что потребуется установка дополнительной системы охлаждения, состоящей из радиаторов и обдувающих их вентиляторов. Если об этом не позаботиться, оборудование просто выйдет из строя от перегрева или даже станет пожароопасным. Как вариант, возможна установка уже готовых систем охлаждения, применяемых в электрике и электронике.

Монтаж системы управления

При монтаже схемы управления рекомендуется использовать уже готовые элементы. Они уже есть в заводском инверторе. Это сильно упростит процесс сборки и сделает аппарат удобным в эксплуатации. А вот ёмкости его штатных конденсаторов может оказаться недостаточно. В этом случае их придётся заменить на детали, подходящие по параметрам. Регулировка параметров тока в аппарате контактной сварки производится ступенчато. Её точность будет зависеть от количества выводов вторичной обмотки и их шага. Это необходимо, если требуется оборудование, способное обеспечивать работу в разных режимах.

Это важно!

Монтаж компонентов схемы следует производить с помощью пайки. Разъёмные соединения не способны обеспечить необходимый режим теплопередачи. Их использование имеет смысл только в тех случаях, когда предполагается частая замена каких-либо деталей.

Делаем клещи

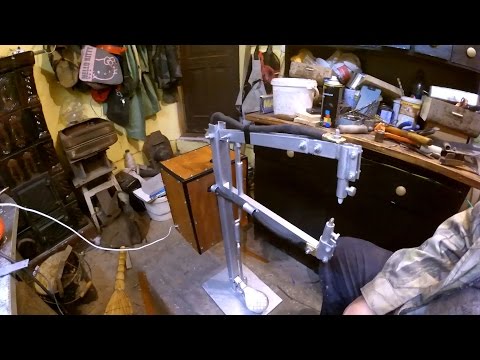

Лишь когда трансформатор будет готов, имеет смысл приступать к изготовлению контактных клещей. Их конструкция в первую очередь зависит от характера работ, для которых будет использоваться оборудование. Устройство захвата будет зависеть от системы его привода и предполагаемого размера соединяемых деталей. Важной частью клещей являются контактные наконечники. При малой толщине свариваемого листа вполне допустимо использование медных наконечников от паяльника. Лучше, если приобрести и установить готовые наконечники – они встречаются в продаже и удобны тем, что имеют специальную, хорошо подходящую для работы форму. Но если речь идёт о стальном листе 0,5 мм и более и предполагается наложение соединительных швов значительной протяжённости, наконечники рекомендуется оснастить роликами.

Обеспечение прижимного усилия

Далее придётся решать наиболее практически сложную задачу. Дело в том, что если вы намерены создавать давление на сварочных клещах вручную, от изготовления контактной сварки лучше отказаться. Эффективность работы такого аппарата окажется низкой. Прилагаемое усилие в месте сварки должно быть равномерным и весьма значительным.

В промышленных условиях для этого используются гидравлические или пневматические системы. Изготовить такое устройство самостоятельно крайне проблематично. Разумнее приобрести уже готовый бустер, благо они встречаются в продаже. При изготовлении контактной сварки своими руками, проще задействовать усилители, приводимые в действие сжатым воздухом. В этом случае для их функционирования будет достаточно подключить обычный пневматический компрессор. Оптимально, если максимальное усилие на контактах будет достигать 100 кг и выше. Для изменения давления можно использовать отдельный регулятор, или встроить его в общую систему управления аппаратом.

Подача газа

Для оптимизации условий сварки и улучшения качества соединительного шва стоит позаботиться о подаче в рабочую зону газа. В случае со сталью это должна быть углекислота. Подбор форсунки и место её расположения зависят от размера клещей, контактов и рабочей зоны. Подающий шланг закрепляется так, чтобы не мешать работе остальных компонентов устройства. Он должен быть изготовлен из негорючего термостойкого материала и оснащён регулировочным вентилем.

Забота о надёжности и безопасности

Для эффективной работы оборудования, а также в целях обеспечения норм безопасности, все компоненты устройства должны быть тщательно закреплены и изолированы. В качестве основы рекомендуется использовать диэлектрические материалы, обладающие хорошей термостойкостью и механической прочностью. Необходимо позаботиться и о встраивании в электрическую схему защитных предохранителей. При работе на оборудовании важно соблюдать все рекомендованные меры безопасности.

Взвесьте всё как следует

Собираясь изготовить аппарат для контактной сварки своими руками. Сначала объективно оцените свои знания и возможности, а также весь объём предстоящих работ. Это позволит избежать напрасной траты времени и средств. Обидно будет осознать где-нибудь в середине пути, что всё было напрасно, и проще было бы купить уже готовое оборудование. Но если всё получится, наградой вам будет существенная денежная экономия и гордость от осознания того факта, что вы сумели справиться с непростой задачей.

Контактная сварка своими руками из инвертора: схема

Создание сварочных аппаратов своими руками является весьма распространенной практикой для тех, кто предпочитает использовать его в домашних условиях не для важных целей. Контактная сварка своими руками из инвертора может стать отличным аналогом заводским вариантам. Новые аппараты зачастую стоят намного дороже, чем самодельные и не всегда их цена оправдана для домашнего применения. Имея сварочный инвертор, вполне возможно получить достаточно качественный результат по относительно невысокой цене.

Контактная сварка из инвертора

Аппарат контактной сварки, созданный своими руками, может применяться для соединения тонких листовых материалов. Для этого не нужно каких-то тонких регулировок рабочих параметров и сложной электроники, если все делается в домашних условиях. Все это делает актуальным создание техники для сварки самостоятельно. Инвертор есть у многих и его можно применить для создания контактного сварочного аппарата.

Преимущества

Если вас интересует контактная сварка своими руками из сварочного аппарата, то следует ознакомиться с основными ее преимуществами:

• Относительно низкая потребляемая мощность аппарата;
• Достаточные рабочие параметры для проведения основных процедур в домашней обстановке;
• Низкая цена получаемого аппарата;
• Создание регулятора напряжения для изменения параметров работы;
• Легкая работа с тонким листовым металлом;
• Доступные расходные материалы и простая конструкция модели.

Недостатки

Тем не менее, самодельная контактная сварка из сварочного аппарата обладает и своими недостатками:

• Надежность конструкции оставляет желать лучшего, так как крепления и прочие особенности аппарата делаются вручную без контроля качества;
• Диапазон регулировки параметров зачастую ограничен и для профессиональной деятельности непригоден;
• Корпус оказывается слабо защищенным от внешних воздействий.

Устройство

Аппарат контактной точечной сварки состоит из нескольких основных функциональных узлов. В электрической части задействован сварочный инвертор. Как и в сварочном трансформаторе, в нем присутствует свой небольшой трансформатор, который помогает преобразовать электричество из сети до тех параметров, которые пригодны для работы. Данный способ производства существенно выделяет этот способ получения контактной сварки среди остальных.

Механическая часть сильно отличается от стандартных инверторов. Здесь имеются специальные электроды, которые служат одновременно зажимами во время соединения. Работают они чаще всего при помощи специального рычага, тогда как в готовых заводских моделях ставят гидравлические прессы.

Принцип работы

Данная техника обладает довольно простым принципом работы. Он основан на преобразовании электрической энергии в тепловую. Электричество поступает на силовую часть аппарата, которой выступает трансформатор сварочного инвертора. Там энергия преобразуется до нужных параметров, которые заданы по технологии сварки. После этого электричество передается на электроды, которые прижимают свариваемую заготовку. В месте прижатия образуется область сварки, которая приводит к частичному расплавлению металла под воздействием тепла и свариванию. Все это происходит за очень короткое время, так как время воздействия импульса составляет менее 1 секунды.

Схема

Схема контактной сварки из инвертора

Здесь показан один з возможных вариантов, в котором имеется силовая часть, автоматический выключатель, цепь управления и защита. В первый узел входит сварочный трансформатор и тиристорный пускатель. Они предназначаются для подключения первичной обмотки.

Какие компоненты необходимы из инвертора

Перед тем как сделать контактную сварку из сварочного инвертора, следует ознакомиться с тем, какие части из него пригодятся. Это должны быть:

• Трансформатор;
• Блок питания;
• Система управления;
• Выключатель.

Процесс изготовления аппарата

Аппарат точечной сварки своими руками производится следующим образом:

• Первым делом сбивается вторичная обмотка, так как во время работы она не используется и нужно исключительно первичная. Внутри трансформатора она обмотана толстым проводом, но ее слой является более тонким. Провести процедуру можно при помощи практически любого удобного инструмента, такого как стамеска, молоток, зубило, дрель и прочее. Главное, чтобы первичная обмотка осталась в целости и сохранности.

Трансформатор от инвертора

• Наложить вторичную обмотку при помощи жгута, который можно сделать из медной проволоки. Сечение ее должно быть около 2-3 см. После этого его нужно обмотать изоляционной бумагой и смазать лаком. Это обеспечит изоляцию и дополнительную фиксацию.
• После этого следует проверить направление обмоток. Для этого вам пригодится стандартный вольтметр. Помимо этого в сети не должно быть коротких замыканий в созданной сети. Когда все вопросы с проверками пройдены, можно приступать далее.
• Далее нужно узнать силу тока, что является обязательной процедурой для всех конструкций, в которых находится от двух и более обмоток.

«Важно!

Сила тока не должна превышать 2 кило ампер. Если она выше, то ее стоит уменьшить.»

Какие электроды использовать

Для создания электродов нужно учитывать тот фактор, что они не должны расплавляться, соответственно, их требуется делать из тугоплавкого металла. Лучше всего подходят прутки толщиною около 15 мм. Диаметр кабеля всегда должен быть меньше, чем диаметр электрода. Соответствующие прутки можно найти на рынке, в металлоломе или просто разобрать паяльники, если вам не требуется большая мощность аппарата.

Для соединения электрода и провода следует использовать обыкновенные медные наконечники. Это можно сделать при помощи пайки или болтов. Благодаря этому вероятность окисления станет намного ниже, чем ранее. Пайка отлично подходит для маломощных аппаратов, так как неправильное соединение приводит к тому, что появляется дополнительное соединение, приводящее к неправильному выходному значению тока.

Но у болтовых соединений также есть свои преимущества, так как с их помощью можно быстро удалить диоды из конструкции. В ином случае, прибор нужно паять заново. Болты и гайки также должны быть выполнены из меди.

Испытание

При сборке конструкции могут возникнуть различные дефекты, так что перед непосредственным запуском в работу следует проверить все. Проверка заключается в предварительном измерении рабочих параметров измерительными приборами и визуальном осмотре целостности конструкции и правильности соединения. После этого можно сделать пробный запуск. Он делается дважды: первый раз на минимальной мощности, а второй на максимальной. При испытаниях нужно соблюдать технику безопасности. Если все прошло гладко, то технику можно пускать в дело.

Заключение

Перед тем как сделать контактную сварку из сварочного аппарата, следует ознакомиться с принципом его действия и техническими характеристиками. Также нужно предварительно рассчитать, для каких целей какие параметры вам нужно будет. Только после этого можно приступать к работе.

Точечная контактная сварка | Сварка своими руками

Конденсаторная сварка (КС) – разновидность контактной сварки, которая использует для получения сварного соединения деталей ток, получаемый в результате разрядки конденсаторов, предварительно заряженных от выпрямителя. В процессе разрядки кондеров образуется тепло, необходимое для формирования литой сварной точки или шва. Для обеспечения полноценного электроконтакта детали сжимают друг с другом с заданным усилием, в контактирующих плоскостях возникает электродуга,… Читать далее »

Категории : Точечная контактная сварка Метки: конденсаторная сварка

Контактную точечную сварку можно собрать из блока микроволновой печи. В чем заключается суть производства такого самодельного аппарата: из старой микроволновки вынимается трансформаторный блок. Из этого ТБ в свою очередь, извлекается вторичная обмотка: сделать это можно разными способами, но обязательно во время выполнения этой процедуры между вторичной и первичной обмоткой нужно вставить пластину, чтобы, когда вы… Читать далее »

Категории : Точечная контактная сварка Метки: контактная сварка, контактная сварка своими руками, контактная точечная сварка

Сегодня техника помогает человеку практически во всех сферах, в которых он задействован, а в некоторых сферах она уже и вовсе его заменила. Дело кузовного ремонта автомобиля всегда было хлопотным. Найти хорошего мастера по рихтовке, который на протяжении всей жизни накапливал необходимые знания, было всегда трудно. Возможность забраться в труднодоступные места кузова и выровнять их с… Читать далее »

Категории : Точечная контактная сварка Метки: car spotter, digital car spotter 5500, ремонт вмятин на автомобиле

Аппараты контактной точечной сварки могут стать незаменимыми при ремонтных работах в гараже или автосервисе, а также в мелкосерийном производстве. Контактная сварка сталь 65Г Рассмотрим случай из практики, в котором точечная сварка выручает: предположим, вам необходимо сварить конструкцию из стали 65Г, но данная сталь не применяется для сварных конструкций. Что делать? Выход простой! Эта сталь  сваривается… Читать далее »

Категории : Точечная контактная сварка Электросварочное оборудование Метки: аппарат контактной сварки, контактная и точечная сварка, контактная сварка сталь, кузовные сварочные работы, сварочные работы дома, сварочные работы по кузову, сварочный аппарат для точечной сварки, точечная сварка digital

 Приветствую! Удалось перебраться на новую работу, связанную со стройкой — и тут же столкнулся с проблемой сварки пространственных конструкций для изделий из бетона — колец, блоков и других, из проволоки — Ф 4 мм.  Трудность в том, что сварка соединения (как я понял) проводится за какой-то миг — в общем, прихваткой — так вот, если… Читать далее »

Категории : Маски для сварки Точечная контактная сварка Метки: аппарат точечной контактной сварки, защитная маска сварщика, маска хамелеон для сварки, электродуговая сварка

  При изготовлении изделий для реализации, из листового металла толщиной до 2-х миллиметров, сварочный шов смотрится не эстетично. Для придания продукции товарного вида разумнее перейти на аппараты контактной сварки. Преимущества видны сразу.    Один из них, MODULAR-230, работает от обычной эл.сети. Время на сварку сократится. А вот прочность соединений не пострадает.

Категории : Точечная контактная сварка Электросварочное оборудование Метки: аппарат для контактной сварки, сварочный аппарат контактной сварки

Для этой цели годится трансформатор от мощной микроволновой печки, питающей магнетрон. Его мощность должна быть не менее 1 кВт. Такой мощности достаточно для точечной сварки листового металла толщиной в 1 мм.

Категории : Точечная контактная сварка Электросварочное оборудование

Cтоит ли ПОКУПАТЬ, отзывы сварщиков:

• Сварочный трансформатор PATRIOT 200AC

  102,00 ₽

• Зарядное устройство GreenWorks G24C

  2490,00 ₽

• Стабилизатор напряжения PRORAB DVR 1000

  2597,22 ₽

• Стабилизатор Ресанта АСН-2000 Н/1-Ц Lux

  3610,00 ₽

• Стабилизатор напряжения Ставр СН-2000

  3920,00 ₽

• Сварочный аппарат BauMaster AW-79161

  3990,00 ₽

• Hitachi AB17 зарядное устройство

  4076,87 ₽

Найти:

Просмотренные товары

• Hitachi AB17 зарядное устройство

  4076,87 ₽

• Стабилизатор напряжения PRORAB DVR 1000

  2597,22 ₽

• Сварочный аппарат BauMaster AW-79161

  3990,00 ₽

• Стабилизатор Ресанта АСН-2000 Н/1-Ц Lux

  3610,00 ₽

• Зарядное устройство GreenWorks G24C

  2490,00 ₽

ПРИСОЕДИНЯЙТЕСЬ и ПОЛУЧАЙТЕ анонсы:

Выбрать соцсеть

Рубрики

• Без рубрики (106)
• Вспомогательные инструменты (38)
• Газовое оборудование для сварки (22)
• ГОСТы (1)
• Пайка (9)
• Расходные сварочные материалы (49)
  • Сварочные электроды (23)
• Ремонт сварочного оборудования (15)
• Самоделки (11)
• Сварка магния (1)
• Средства защиты при сварке (22)
  • Маски для сварки (12)
• Электросварочное оборудование (123)
  • Аппараты плазменной резки (8)
  • Аргонодуговая сварка (32)
  • Полуавтоматическая сварка (32)
  • Ручная дуговая сварка (55)
  • Точечная контактная сварка (7)

Свежие записи

• 100% организация безопасности сварочных работ или почему соблюдения ФНП требований недостаточно!
• Шесть удивительных лайфхаков для дрели
• Рейтинг сварочных аппаратов
• Какой выбрать стабилизатор
• Как научиться сварке. Первый сварочный проект: сварочная тележка своими руками

Как сделать профессиональный аппарат для точечной сварки

Опубликовано: 27 июня 2021 г. · Изменено: 26 июля 2021 г. автором Allison · Эта запись может содержать партнерские ссылки · Этот блог приносит доход за счет рекламы деньги и энергию. Не каждый, кто пытается сделать аппарат для точечной сварки самостоятельно, добивается успеха, поэтому этот мастер-класс необходим для того, чтобы вы могли легко получить знания, необходимые для создания аппарата для точечной сварки.

Мы перечислили 24 проекта точечной сварки своими руками, которые вы можете сделать своими руками, не тратя слишком много денег и времени. Готовы строить? Тогда ознакомьтесь с проектами, перечисленными ниже.

1. Самодельный точечный сварочный аппарат

Этот проект особенно долгий и сложный, вам необходимо иметь опыт в области электротехники, чтобы понять, что было сказано в руководстве. Этот аппарат для точечной сварки был создан для аккумуляторной батареи и имеет два уникальных метода работы.

Щелкните для получения более подробной информации

2. Дешевый аппарат для точечной сварки своими руками

Если бы вы купили аппарат для точечной сварки, это обошлось бы вам примерно в 200–800 долларов, но с помощью этого руководства вы можете сделать этот аппарат для точечной сварки так же дешево. как 10 долларов. Он дешевый, простой в сборке и функциональный.

Щелкните для получения более подробной информации

3. Аппарат для точечной сварки с использованием микроволн Upcycle

Это отличный портативный аппарат для точечной сварки с использованием микроволн. Основным сердечником этого аппарата для точечной сварки является трансформатор, полученный от старой микроволновки, которую создатель нашел на улице. Он превратил его в отличный аппарат для точечной сварки, теперь можете и вы.

Щелкните для получения более подробной информации

4.

Мини-аппарат для точечной сварки своими руками

Это мини-аппарат для точечной сварки, он довольно маленький, создатель этого руководства использовал только один аппаратный компонент, специализированную печатную плату JLPCB и несколько других соединительных элементов. инструменты.

Нажмите, чтобы узнать подробнее

5. Аппарат для точечной сварки своими руками

Итак, в этом видеоруководстве создатель использовал 2 трансформатора для микроволновой печи и деревянную раму. Этот проект довольно напряженный, если вы не опытный инженер-электрик, у вас могут возникнуть проблемы с завершением процесса изготовления.

6. Как сделать самодельный аппарат для точечной сварки Бесплатно

Это руководство не потребует от вас многого, это простой аппарат для точечной сварки 18650, довольно дешевый и простой в изготовлении. Это было сделано для сварки аккумуляторных батарей, поэтому, если вам нужно что-то более мощное, попробуйте другое руководство.

7. Аппарат для точечной сварки своими руками

Аппарат для точечной сварки можно сделать, не выходя из дома. Во-первых, вам понадобится трансформатор 12 В 3 А, несколько аккумуляторных элементов и несколько других простых компонентов.

8. Дешевый аппарат для точечной сварки своими руками

Это очень дешевый аппарат для точечной сварки, который стоит всего 11 долларов. Вам понадобится трансформатор, желательно со свалки, который будет стоить 2 доллара, разъемы за 1 доллар, 1-метровый сварочный кабель за 2 доллара, алюминиевая квадратная трубка за 4 доллара и несколько дверных петель за 2 доллара.

9. Самодельный аппарат для точечной сварки

Это небольшой простой самодельный аппарат для точечной сварки. В процессе изготовления он может обжечь пальцы, поэтому перед выполнением шагов обязательно примите меры предосторожности и наденьте перчатки. Это портативный аппарат для точечной сварки, эффективный и простой в эксплуатации.

Щелкните для получения более подробной информации

10. Самодельный аппарат для точечной сварки

Итак, мы подошли к руководству по точечной сварке, в котором в качестве основного материала используется дерево. Сборка не сложная, нужно просто соорудить деревянный каркас, в котором разместится трансформатор, доставшийся от старой микроволновки, и остальные электрические компоненты для подключения.

Нажмите, чтобы получить более подробную информацию

11. Самодельный аппарат для точечной сварки

Вот еще один аппарат для точечной сварки, сделанный из дерева и нескольких металлических труб. Эта конкретная сборка немного сложна из-за комбинации нескольких материалов для создания одного точечного сварщика. Тем не менее, он оказался довольно хорошим точечным сварочным аппаратом с высоким уровнем успеха.

Нажмите, чтобы узнать подробнее

12. Самодельный точечный сварочный аппарат

Для этого руководства вам понадобится металлическая рама, трансформатор, медный кабель, панель управления и несколько других компонентов. Если вас не устраивает письменное руководство, вы можете просмотреть обучающее видео на YouTube с более подробным объяснением.

Щелкните, чтобы получить более подробную информацию

13. Самодельный аккумуляторный аппарат для точечной сварки

Это видеоруководство идеально подходит для начинающих, его создатель быстро продемонстрировал и объяснил, как работает этот аккумуляторный аппарат для точечной сварки. Таким образом, вы можете построить его в любое время, даже не проверяя какое-либо другое руководство. Это довольно просто построить, а также довольно недорого.

14. Как сделать самодельный аппарат для точечной сварки из мосфета

Поскольку большинство из них работает в качестве транзистора для этого аппарата для точечной сварки, вам понадобится несколько других компонентов, таких как резистор 2,2 кОм, диод 1N4007 и другие важные компоненты. которые довольно дешево получить в Интернете.

15. Изготовление аппарата для точечной сварки

Этот аппарат для точечной сварки является лучшим в своем роде, он может сваривать самые разные материалы, от железных пластин до аккумуляторных батарей и других тяжелых конструкций. В этом видео-описании есть план постройки, который покажет вам пошаговые инструкции о том, как сделать это легко, не тратя много денег.

16. Самодельный аппарат для точечной сварки на аккумуляторе

Это простой аппарат для точечной сварки на аккумуляторе, без микроволнового трансформатора, без мощного конденсатора, всего несколько аккумуляторных элементов, блок питания переменного тока и несколько других компонентов.

17. Как собрать аппарат для точечной сварки

Это уникальный аппарат для точечной сварки с платой управления. Отличительной чертой этого конкретного аппарата для точечной сварки является то, что его можно использовать в 2 режимах сварки, он улучшает зажим за счет создания двойного импульса, он имеет прочный электрододержатель с отличной регулировкой усилия электрода, что позволяет уменьшить ток для сварки чувствительных участков. вашей работы.

Щелкните для получения более подробной информации

18. Простой аппарат для точечной сварки на аккумуляторе

Таким образом, имея такое руководство, вы должны с нетерпением ждать такого великолепного аппарата для точечной сварки. Все, что вам нужно, это несколько плит МДФ, стальные стержни, прочные кабели, соленоид автомобильного стартера, 60-амперная колодка и схема реле таймера.

Нажмите, чтобы узнать подробнее

19. Как сделать аппарат для точечной сварки своими руками

Вам не нужно искать большой аппарат для точечной сварки, если у вас есть следующие материалы: трансформатор для микроволновой печи, сетевой шнур, паяльник, шурупы, фанера, проволока 12 калибра и многое другое. Процесс изготовления прост.

Щелкните, чтобы получить более подробную информацию

20. Самодельный аппарат для точечной сварки аккумуляторной батареи

Этот проект не так уж и дорог, он стоит 90 евро, что может быть много денег или меньше в вашей валюте. Тем не менее, это все еще отличное место для сборки сварщика. Необходимые материалы можно найти на Amazon и eBay, создатель этого руководства прикрепил ссылки на элементы, необходимые для изготовления этого аппарата для точечной сварки. Вы также можете просмотреть видеогид на YouTube для получения дополнительной информации.

Щелкните для получения более подробной информации

21. Самодельный аппарат для точечной сварки из микроволнового трансформатора

Если вы ищете мощный аппарат для точечной сварки, ознакомьтесь с этим видеоруководством, в нем есть все, что вам нужно, чтобы сделать его без особых усилий. Для начала вам потребуются некоторые компоненты, такие как микроволновый трансформатор, медные электроды, соединительная клемма, входное гнездо постоянного тока, латунная стойка, клеммы на 150 А, кабели, контроллер на 100 А и многое другое. Процесс изготовления прост.

22. Ручной самодельный аппарат для точечной сварки (MOT)

Это простой проект «сделай сам» с видеоруководством, содержащим все подробности о том, как сделать этот аппарат для точечной сварки с использованием трансформатора для микроволновой печи. Есть и другие компоненты, которые вам нужно будет купить, поэтому ознакомьтесь с описанием под видео, чтобы увидеть ссылки, где вы можете получить их по разумной цене. Процесс изготовления прост и быстр, если у вас есть готовые материалы.

23. Самодельный аккумуляторный точечный сварочный аппарат

Вот еще один аккумуляторный точечный сварочный аппарат, его легко сделать, и вам понадобится много аккумуляторных элементов, медные гвозди, никелевые полоски, кабель большого сечения, переключатель мгновенного действия, электрический провод блока шоколада и электромагнитное реле. Этот проект отлично подходит для начинающих, чтобы узнать кое-что о сварке и о том, как это сделать, соблюдая некоторые меры предосторожности.

24. Самодельный аппарат для точечной сварки на аккумуляторе своими руками

Сделать этот аппарат для точечной сварки на аккумуляторе очень просто, если у вас есть необходимые материалы и инструменты для выполнения работы. Создатель использовал несколько кабелей большого сечения, несколько компонентов и автомобильный аккумулятор. Компоненты просты в настройке, но небольшой опыт может ускорить процесс. После изготовления компонента вам нужно будет подключить его к положительной и отрицательной клеммам автомобильного аккумулятора, и теперь вы можете использовать его для сварки аккумуляторных блоков и некоторых других легких конструкций.

Заключение

Теперь у вас есть идеи для точечной сварки, которые работают, и вы можете сразу их опробовать. Каждое руководство в этом списке выше подходит практически всем, от тех, кто не может позволить себе купить определенные компоненты, до тех, кто ищет сложные вещи, все это готово и готово, так что удачи вам в ваших сварочных усилиях. Спасибо за ваше время, ура.

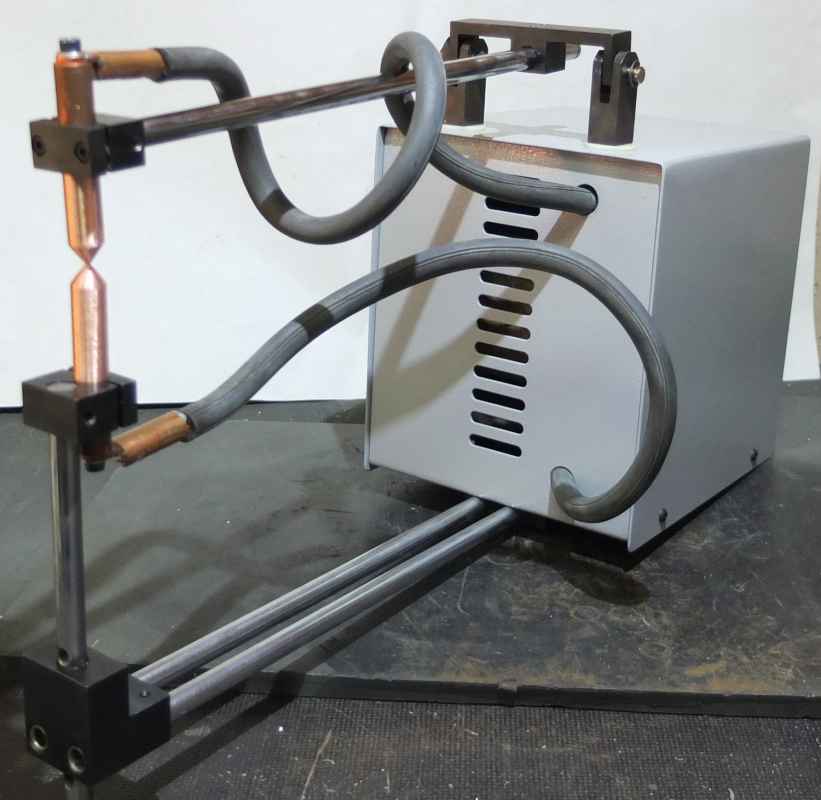

Аппарат для точечной сварки своими руками

Я разработал аппарат для точечной сварки своими руками, потому что мне понадобился специальный аппарат для точечной сварки для сборки моего солнечного велосипеда Maxun One. Оказалось, что аппарат для точечной сварки строится многими людьми по всему миру, поэтому я опубликовал здесь весь строительный проект.

Плата контроллера для точечной сварки

Поскольку электронику было не так просто собрать, я изготовил плату контроллера для точечной сварки, которая продается вместе с некоторыми другими деталями.

Особенности аппарата для точечной сварки

Аппарат для точечной сварки — одно из немногих устройств, сборка которого дешевле, чем покупка. Уже опубликовано много аппаратов для точечной сварки, сделанных своими руками, этот аппарат имеет несколько уникальных особенностей:

• Его можно использовать для двух видов сварки: встречной и последовательной конфигурации.
• Конструкция очень проста.
• Точная регулировка усилия электрода.
• Имеет прочный электрододержатель, выполненный из зажима заземления радиатора.
• Микроконтроллер Arduino используется для точной установки времени сварки.
• Создает двойной импульс, улучшающий фиксацию.
• Ток может быть уменьшен для сварки чувствительных деталей.

Меры предосторожности при ремонте микроволновой печи

Работать с микроволновой печью чрезвычайно опасно. Вы, как правило, НЕ переживете высокое напряжение, доступной мощности более 1000 Вт достаточно, чтобы убить вас мгновенно, как электрический стул. Сначала прочтите эту статью.

Аппарат для точечной сварки серийной конфигурации

Аппарат для точечной сварки оппозитной конфигурации

Высокое напряжение!

Обратите внимание: печатная плата напрямую подключена к сети, только низковольтная часть безопасна. Использование на свой страх и риск .

Вопросы

Если у вас есть какие-либо вопросы, задайте их на instructables.com.

Электрические характеристики

• Сварочный ток: 1100 А или 400 А
• Напряжение размыкания: 2,6 В
• Сетевой ток во время сварочного импульса: 14 А
• Ток покоя: 1,6 А

Максимальная толщина свариваемого металла

Легкие портативные сварочные пистолеты для точечной сварки имеют сварочный ток не менее 4000 А, что позволяет сваривать листы из низкоуглеродистой стали размером 2 x 1 мм. Аппарат точечной сварки своими руками выдает ток всего 1100 А, что достаточно для сварки небольших электронных деталей. Хотя я видел, что люди сваривают листы 2 х 0,75 мм такими точечными сварочными аппаратами.

Параметры сварки выступов батареи

Настройки для никелированных стальных полос толщиной 0,15 мм

Чаще всего используются никелированные стальные полосы толщиной 0,15 мм, которые лучше всего свариваются. Возможно, вам придется поэкспериментировать со временем сварки и силой электрода, но начните со следующих значений:

• Сила сварки электродом 0,4 кг (4 Н)
• Время перед сваркой 50 мс
• Пауза 500 мс
• Длительность сварочного импульса 100 мс (от 50 до 250 мс)
• Диаметр наконечника электрода 1,5 мм
• Внешнее расстояние электрода 5 мм

Примечание. Полосы из никелированной стали дешевле, чем полосы из чистого никеля, и имеют более высокое сопротивление, что упрощает сварку.

Примечания по точечной сварке

Серийная конфигурация точечной сварки

Оба электрода расположены с одной стороны. Очень важно, чтобы усилие обоих электродов было практически одинаковым; иначе одна сторона будет плохо сварена.

Точечная сварка встречной конфигурации

Наиболее часто используется; свариваемые детали зажимаются между электродами.

Измерение сварочного тока

Вы можете определить сварочный ток, измерив напряжение на определенном расстоянии от сварочного кабеля.
Рассчитайте сварочный ток следующим образом:
I = U * диаметр [мм2] / (0,0175 * длина [м])
Для измерения сварочного тока к сварочному кабелю присоединяют два провода на расстоянии 44,5 см. Напряжение при коротком замыкании 0,34В; поэтому максимальный сварочный ток = 0,34 В * 25 мм2 / (0,0175 * 0,445 м) = 1100А.

Двойной импульс

Двойной импульс улучшает качество сварки. Первый импульс, короткий, размягчит металл. Второй импульс является импульсом сварки. Во время паузы между двумя импульсами детали сближаются и лучше соприкасаются.

Время сварки

Первый импульс, импульс перед сваркой, составляет 50 мс. Второй импульс, импульс сварки, можно установить поворотным переключателем с шагом 50 мс. Я обнаружил, что время сварки от 50 до 250 мс работает во многих случаях.

Уменьшение сварочного тока

Сварочный ток 1100 А может быть слишком большим, поэтому полезно уменьшить ток. Проволочный резистор 27 Ом мощностью 50 Вт, включенный последовательно с сетью, снижает сварочный ток примерно до 400 А. Обратите внимание, что резистор перегружен на 120 %, но импульсная перегрузочная способность проволочного резистора WH50 позволяет это сделать.

Нагреватель или фен в качестве силового сопротивления

Чтобы определить, какое сопротивление необходимо для получения определенного сварочного тока, в качестве резисторов я взял нагреватель и фен. Их можно комбинировать последовательно или параллельно, чтобы получить желаемое сопротивление.

Конструкция для точечной сварки

Фанерная панель

Все детали смонтированы на опалубочной фанерной панели толщиной 15 мм и размером 15см x 18см. Обратите внимание, что плата питания является старым прототипом и заменена новой печатной платой точечной сварки.

Трансформатор для микроволновой печи

Попробуйте достать из неисправной микроволновой печи трансформатор мощностью 800Вт…1100Вт, чем выше, тем лучше. Обратите внимание, что в некоторых микроволновых печах высокой мощности вместо трансформатора используется электронный инвертор высокого напряжения для уменьшения веса, вы не можете использовать их:

Отпилите одну сторону вторичной обмотки пилой по металлу. Затем вытолкните обмотку из сердечника с помощью специального деревянного бруска и большого молотка. Магнитный шунт между первичной и вторичной обмотками ограничивает ток и должен быть удален:

Используйте 3 вторичные обмотки. Вы можете приклеить их полиуретановым клеем, увлажнив его, чтобы он вспенился.

Держатели электродов

Два держателя электродов изготовлены из U-образного алюминиевого профиля шириной 20 мм.

Соединение электродов

Соедините рычаги вместе с помощью болта с буртиком 4 мм:

Два алюминиевых шарнира рычага и болт с буртиком должны быть изолированы друг от друга во избежание короткого замыкания. Поэтому отверстие под болт в правом шарнире алюминиевого рычага на 2 мм больше диаметра болта, т. е. 6 мм. Изоляция между соединениями рычагов создается печатными платами с эпоксидной смолой размером 80 x 20 мм и 16 x 20 мм.
Трение между руками должно быть очень низким; это создается эпоксидной доской между ними. Также между левым рычагом и фанерной панелью помещается эпоксидная плита 80 х 20 мм вместе с алюминиевой пластиной 80 х 20 мм. Затяните болт таким образом, чтобы трение было небольшим, но зазор не был слишком большим.

Держатель электрода

Держатель электрода изготовлен из прямоугольного латунного радиаторного зажима шириной 20 мм. К сожалению, в большинстве стран их не достать, я продаю их ЗДЕСЬ. Посередине просверлите отверстие диаметром 4 мм для крепежного винта. Увеличьте отверстие для сварочного кабеля до 7 мм.

Эта клемма заземления доступна не во всех странах. Но на eBay есть хорошие альтернативы; поиск по «Клеммная шина заземления».

Сварочный кабель

Используйте гибкий 3AWG / 25 мм ² сварочный кабель длиной 140 см, позволяет 3 витка. Я проверил, дает ли более толстый кабель более высокий сварочный ток, но это не так. Сварочный ток ограничивается самим трансформатором.
Поскольку сила электрода имеет решающее значение, сварочные кронштейны должны иметь возможность свободно двигаться, не сдерживаясь жесткостью тросов. Поэтому тросы имеют большой изгиб. Не используйте сплошной кабель, сварочный кабель является гибким и будет стоить всего около 15 долларов США за метр.

Электроды для точечной сварки

Важно использовать чистый медный стержень. Нет латунной или электрической проволоки, которая подвергается мягкому отжигу. Используйте квадратный стержень того же размера, что и прорезь держателя электрода, или подпилите стержень до соответствующего размера. Я использую наконечник диаметром 1,5 мм. Для простоты вы можете подпилить кончик электрода квадратным, а не круглым. Я продаю подходящие медные стержни ЗДЕСЬ.

Периодически очищайте наконечники сварочных электродов наждачной бумагой.

Пружинные зажимы

Усилие электрода является таким же важным параметром, как и другие параметры сварки, такие как сварочный ток и длительность импульса. Здесь мы используем два небольших пружинных зажима. Отрегулируйте усилие электрода, сдвинув положение пружинного зажима, и измерьте усилие с помощью кухонных весов:

Полностью вдавите пару раз новые пружинные зажимы. Вы можете изменить усилие зажима, согнув пружину. См. здесь, как установить пружинный зажим:

Рычаг управления

Я использовал нейлоновую пластину толщиной 5 мм, которую выпилил лобзиком. Можно использовать и другие пластиковые материалы, но они могут издавать звуковой сигнал на алюминии.

Корпуса

Корпус изготовлен из 2 -миллиметровой полистирольной панели:

DIY Battery Spot Spot Weling Machin Аккумуляторная машина для точечной сварки, самодельный аппарат для точечной сварки с автоматической схемой —

В моей предыдущей статье я построил электрический самокат Trike, используя двигатели Hoverboard BLDC, контроллеры двигателей мощностью 500 Вт и 4 свинцово-кислотных аккумулятора. Я соединил четыре 12-вольтовые батареи последовательно, чтобы получить 48 вольт. Аккумулятор был слишком тяжелым и я также меньше контролировал его управление, к тому же свинцово-кислотные аккумуляторы не долговечны и плюс вам придется регулярно проверять уровень раствора электролита, т. к. у свинцово-кислотных аккумуляторов при высыхании элементы короткое замыкание, и это повредит всю электронику.

Вот почему я решил сделать свой собственный аккумуляторный блок на 48 В, используя литий-ионные аккумуляторные элементы. Как вы знаете, каждый ионно-литиевый элемент имеет напряжение 3,7 вольта, а это означает, что вам нужно будет соединить много элементов последовательно, чтобы получить 48 вольт, а для увеличения тока вам также необходимо будет соединить элементы ионно-литиевой батареи параллельно. Таким образом, для выполнения этих последовательных и параллельных соединений у вас есть два варианта.

1. Пайка
2. Точечная сварка

Если вы выберете пайку, вы потратите много времени, а в процессе пайки вы можете повредить элементы, потому что никелевую полосу и батарею сложно спаять, так как для этого требуется больше тепла. Так вот, если долго прикасаться к паяльнику, высоки шансы повредить аккумулятор и тем более при пайке у вас никогда не получится аккуратных и чистых соединений, если вы не профи.

Если вы выберете вариант 2 ^nd , то есть точечную сварку, вы сможете легко выполнять последовательные и параллельные соединения, не прилагая больших усилий и не повреждая батареи. С помощью аппарата для точечной сварки вы получите аккуратные и чистые соединения.

Перед этим я объясню другие вещи, сначала несколько слов о спонсоре этого аппарата для точечной сварки проекта за помощь в приобретении необходимых компонентов и инструментов.

Altium Sponsor:

Altium Designer — самая надежная в мире система проектирования печатных плат. Altium Designer позволяет инженерам легко подключаться к каждому аспекту процесса проектирования электроники. Более 35 лет инноваций и разработок, направленных на действительно унифицированную среду проектирования, сделали ее наиболее широко используемым решением для проектирования печатных плат. С Altium Designer вы можете создавать проекты печатных плат с помощью интуитивно понятного и мощного интерфейса, который соединяет вас со всеми аспектами процесса проектирования электроники. Направляйте его по-своему под любым углом, настраивайте задержку, толкайте, скользите и обходите быстрее, чем когда-либо. Взаимодействовать и сотрудничайте с конструкторами-механиками, как никогда раньше, в фотореалистичной среде трехмерного проектирования. Если вы хотите начать работу с дизайнером Altium, вы можете нажать кнопку «Начать».

В этой статье вы узнаете, как сделать этот полуавтоматический аппарат для точечной сварки, используя трансформатор ручной микроволновой печи 2 ^и . При изготовлении этого аппарата для точечной сварки я столкнулся с некоторыми проблемами, которые исправил, и я на 100% уверен, что вы столкнетесь с теми же проблемами.

Во время моего первого теста я мог видеть только искры, они могут приваривать или не приваривать никелевую полосу к аккумулятору. Я был довольно сбит с толку и понятия не имел, как долго мне придется подключать электроды. Сварные швы были не в лучшем виде. Итак, в этот момент я решил добавить какую-то схему управления к моей машине для точечной сварки.

Я добавил схему управления и тогда все проблемы просто исчезли. Мой тест 2 ^и прошел успешно, так как я устранил все проблемы, я разработал собственную схему управления полуавтоматическим трансформатором для управления включением/выключением и продолжительностью времени. Я использую эти самодельные медные электроды, и я все еще доволен результатами, для профессиональных сварных швов вы можете заказать электроды хорошего качества. Вы можете видеть, что эти машины для точечной сварки работают отлично. Соединения достаточно чистые.

В этой статье я также объяснил, почему не использовать стальные или паяльные наконечники в качестве электродов для точечной сварки. Итак, вот мой аппарат для точечной сварки, и теперь я собираюсь объяснить, как сделать и как исправить все проблемы. Без дальнейших промедлений, давайте начнем!!!

Ссылки на Amazon:

Трансформатор для микроволновой печи

Медные электроды для аппарата точечной сварки

Проволока 16 мм

Никелированная лента для литий-ионных аккумуляторов

Mop Spot Walding Machines

Другие инструменты и компоненты:

Top Arduino Датчики:

Super Starter Kit для начинающих

цифровые осциллографы

. сверлильные станки

*Обратите внимание: это партнерские ссылки. Я могу получить комиссию, если вы купите компоненты по этим ссылкам. Я был бы признателен за вашу поддержку на этом пути!

Трансформатор для микроволновой печи для аппарата точечной сварки:

Недавно я купил этот ручной трансформатор для микроволновой печи 2 ^и примерно за 15 долларов. Трансформатор для микроволновой печи — лучший выбор для сборки самодельного аппарата точечной сварки. Этот трансформатор рассчитан на 220 В переменного тока и 50 Гц. При покупке трансформатора для микроволновой печи 2 ^nd убедитесь, что первичная обмотка не повреждена. Вы можете использовать цифровой мультиметр для проверки обмотки; если вы слышите звуковой сигнал, это означает, что первичная обмотка исправна.

Так же есть еще один комплект обмотки, это вторичная обмотка и мне эта обмотка не нужна. При разрезании вторичной обмотки будьте очень осторожны и не разрезайте первичную обмотку, иначе ваш трансформатор будет просто бесполезен.

Затем я начал снимать вторичную обмотку, серьезно это была единственная трудная работа, так как я должен был быть очень осторожным. Я использовал зубчатую пилу и болгарку. Вы можете использовать любые инструменты, но вы должны быть осторожны, вы не можете перерезать первичную обмотку. В любом случае, как-то я удалил вторичную обмотку. Затем я использовал 16-миллиметровый провод длиной 6 футов, вы можете сделать его 7 футов, если хотите провода немного длиннее, я использовал этот провод в качестве вторичной обмотки. Я также подключил эти провода синего цвета к первичной обмотке трансформатора для подачи 220 В переменного тока. Ваш трансформер должен выглядеть примерно так.

Вы видите два поворота на этой стороне и 3 поворота на другой стороне. Итак, базовая настройка нашего трансформатора почти завершена, провода 220Vac подключены, вторичная обмотка готова, теперь нам нужно подключить электроды. Но прежде чем я подключу электроды, я сначала проверю эту установку. Этот первый тест был довольно простым, я просто подключил питание 220 В переменного тока и слегка коснулся двух концов вторичной обмотки, и я увидел искры.

Когда вы закончите эту базовую настройку, следующим шагом будет выбор электродов, я знаю, что медные электроды лучше всего, но я видел, как парни спрашивали о битах для паяльника. Итак, я начну с этих насадок для паяльника, и вы на практике увидите, почему эти насадки не годятся для точечной сварки аккумуляторов. Биты паяльника подключены, и 220 В переменного тока на первичной стороне трансформатора подключены. Проблема с этими битами заключается в том, что сами биты привариваются к никелевой полосе. Для практической демонстрации посмотрите видеоурок, приведенный в конце этой статьи.

Таким образом, паяльники или стальные биты не должны использоваться для точечной сварки аккумулятора. Но вы можете использовать эти стальные биты для сварки металлических деталей.

Я заменил эти насадки для паяльника на самодельные медные электроды. Теперь эта настройка является самой базовой, и большинство видео и статей объясняют большую часть работы, которой недостаточно. Вы узнаете об этом, практически увидев результаты, давайте приступим к тестированию этого самого простого аппарата для точечной сварки.

Аппарат для точечной сварки Первый тест:

Для тестирования аппарата для точечной сварки я собираюсь подключить две ионно-литиевые батареи параллельно. С этой базовой настройкой, не имеющей схемы автоматического отключения трансформатора, вам нужно быть очень осторожным и очень быстрым, потому что, если вы коснетесь электродов даже на 2 секунды, вы можете легко повредить литий-ионные батареи, а это то, чего вы действительно не делаете. хочу.

Еще одна проблема с этой базовой настройкой заключается в том, что вам понадобится помощь другого человека, чтобы прижать никелевую полоску, чтобы получить хороший поверхностный контакт между батареей и никелевой полоской. Вы также можете сделать это в одиночку, но это определенно потратит много вашего времени.

В любом случае, вы можете видеть, что я могу выполнить сварку, никелевая полоса приварена к аккумулятору, но выглядит очень грязной, и это потому, что я не успеваю прижать другой электрод, и начинается ток течет. Когда я нажимаю на первый электрод, никелевая полоска плотно прилегает к поверхности батареи, сейчас идеальный момент, и когда я нажимаю на электрод 2 ^и , у меня не хватает времени, чтобы прижать никелевую полоску к батарее. поверхность. Как только я коснусь 2 ^{-й электрод} есть искры, но нет сильных сварных швов.

Для идеального сварного шва вам необходимо прижать оба электрода так, чтобы между свариваемыми поверхностями был прочный контакт. Это именно то, что я хочу. Но это невозможно без полностью автоматической или полуавтоматической системы управления.

Итак, для идеальной точечной сварки мне нужны две вещи.

1. Я хочу включить трансформатор при нажатии на оба электрода. Для этого я могу использовать кнопку.
2. Я хочу, чтобы мой трансформатор включался на несколько миллисекунд, а затем мог сам выключаться.

Моделирование точечной сварки и схема:

Я разработал это моделирование для вас, ребята, чтобы вы могли легко понять, как на самом деле работает эта схема. Вы также увидите это в действии после того, как я объясню, как на самом деле работает эта схема. Я разработал это, используя программное обеспечение для моделирования Proteus, которое довольно популярно.

Загрузить Моделирование: моделирование точечной сварки в proteus

Позвольте мне поиграть в симуляцию, чтобы вы могли легко понять, как на самом деле работает эта схема. Когда вся система включена, это означает, что провода 220 В переменного тока подключены, а источник питания 12 В постоянного тока подключен. Теперь, в этот момент, даже если вы коснетесь двух электродов, сварка не будет выполнена, поскольку один из входных проводов переменного тока трансформатора отключен с помощью реле 2. Как вы можете ясно видеть, один провод от источника питания 220 В переменного тока напрямую подключен к первичной обмотке трансформатора. В то время как другой провод от 220Vac соединяется с другим концом первичной обмотки через это реле2. Прямо сейчас реле 2 выключено, поэтому трансформатор выключен, и в результате сварки не будет.

Реле 1 также выключено. Когда реле 1 находится в выключенном состоянии, оно заряжает конденсатор через этот источник питания 12 В. Ради этого моделирования я выбрал значение конденсатора 1000 мкФ, в то время как фактическое значение составляет 100 мкФ. Я практически проверил конденсатор на 100 мкФ, и он у меня сработал. Если вы используете провод другого калибра и другое количество витков, вам придется использовать конденсатор с другим номиналом. Вы можете начать с конденсатора на 50 мкФ; продолжайте увеличивать значение, пока не получите желаемый результат.

Этот конденсатор управляет временем включения реле 2. Как видите, положительная ветвь конденсатора соединена с общей ветвью реле 1, а другая ветвь конденсатора соединена с землей 12-вольтового источника питания. GND источника питания 12 В также соединен с катушкой реле. В то время как другая нога катушки реле подключена к 12 вольтам через кнопку. С помощью этой кнопки мы можем включать и выключать реле1.

При нажатии кнопки реле 1 включается, и конденсатор начинает разряжаться, поскольку он использует свой заряд для питания реле 2. Когда конденсатор полностью разряжается, реле 2 выключается, и таким образом трансформатор может включиться только на несколько миллисекунд. Неважно, если кнопка будет нажата долго, сварки не будет. Вам нужно будет отпустить кнопку, чтобы зарядить конденсатор, и снова нажать кнопку, чтобы включить реле2. Я уверен, что вы полностью поняли, как работает эта схема.

Аппарат для точечной сварки Практическая демонстрация:

Я выполнил всю пайку. Это «нижнее» реле 1, к которому подключены кнопка и конденсатор. Это реле 2, «то, что слева», которое подключает и отключает 220 В переменного тока. Поскольку этот аппарат для точечной сварки работает с высокими напряжениями и токами, никогда не прикасайтесь к этим цепям и первичной обмотке трансформатора, так как это может быть очень опасно. Никогда не выполняйте эти тесты в одиночку, если вы делаете это в первый раз. Наденьте защитные перчатки, и в конце все, что я хочу сказать, это то, что вы делаете этот аппарат для точечной сварки на свой страх и риск.

Наконец я поместил все в эту коробку. Я уже поделился с вами результатами теста. Если вы хотите увидеть практически все, то посмотрите мой видео-урок, приведенный ниже.

Смотреть Видеоурок:
