Арматура класса а1: Арматура А1 и А3 – различия

Арматура А1 (А240) | в бунтах и прутках

Сталь горячекатаная для армирования железобетонных конструкций – Арматура А1 выпускается в форме прутков и мотков и должна соответствовать ГОСТ 5781-82. Геометрия проката и предельные отклонения диаметра гладких профилей должны соответствовать ГОСТ 2590-2006.

В международной классификации Арматура А1 имеет обозначение класс А240. Такой прокат имеет гладкий профиль. Основное назначение Арматуры А240 – изготовление петлевых элементов при производстве железобетонных изделий и железобетонных конструкций. «Петлевые элементы» преимущественно предназначены для крепления крупных ЖБ изделий на подъемных механизмах для транспортировки и установки на строительном объекте.

Возможны иные способы применения петлевой арматуры – гладкий пруток, связывающий (соединяющий) основной пакет, составленный, например, из Арматуры А500С. Где основной пакет выполняет функцию армирования ЖБИ, а гладкая арматура связывает прутки в пакете. Аналогичные функции выполняют катанка, проволока ОН или Арматура А500С малых размеров. Применение того или иного типа продукции определяется проектировщиком.

Так же арматура А240 часто служит заготовкой для производства холоднодеформированной арматуры периодического профиля типа В500, которая в свою очередь так же используется для армирования железобетонных изделий малых размеров. Арматура В500С часто применяется при изготовлении несъемной опалубки – новой технологии производства безотходного строительства.

в бунтах

Размер	Параметры	Марка	Вес метра, кг	Метров в тонне
Арматура А1 ф6	бунты	3сп/пс	0,222	4504
Арматура А1 ф8	бунты	3сп/пс	0,395	2531
Арматура А1 ф10	бунты	3сп/пс	0,617	1620
Арматура А1 ф12	бунты	3сп/пс	0,888	1126

в прутках

Размер	Параметры	Марка	Вес метра, кг	Метров в тонне
Арматура А1 ф6	6; 9	3сп/пс	0,222	4504
Арматура А1 ф8	6; 9; 11,7	3сп/пс	0,395	2531
Арматура А1 ф10	9; 11,7	3сп/пс	0,617	1620
Арматура А1 ф12	11,7	3сп/пс	0,888	1126
Арматура А1 ф14	11,7	3сп/пс	1,21	826
Арматура А1 ф16	11,7	3сп/пс	1,58	633
Арматура А1 ф18	11,7	3сп/пс	2	500
Арматура А1 ф20	11,7	3сп/пс	2,47	404
Арматура А1 ф22	11,7	3сп/пс	2,98	335
Арматура А1 ф25	11,7	3сп/пс	3,85	259
Арматура А1 ф28	11,7	3сп/пс	4,83	207
Арматура А1 ф32	11,7	3сп/пс	6,31	158
Арматура А1 ф36	11,7	3сп/пс	7,99	125

Технические характеристики и полезные сведения

Обращаем Ваше внимание, что коэффициенты, приведенные в таблице, являются справочными величинами, посчитанными теоретически. Фактический вес метра зависит от точности и настроек прокатного стана. В соответствии с предельными отклонениями, допущенными ГОСТ и ТУ, фактический вес, в зависимости от размера профиля, может отличаться от теоретического веса на 3-9% как в плюс, так и минус.

Сталь горячекатаную для армирования изготавливают в мотках (бунтах) или прутках мерной или немерной длины. В каждой партии мерной длины допускается до 15% прутков немерной длины не короче 2,5 метров. По согласованию Потребителя с Поставщиком возможна поставка 100% прутков мерной длины. Стальной прокат немерной длины должен быть от 3 до 12 метров. Вес бунтов (мотков) определяется по согласованию производителя и потребителя. Обычно вес мотков не превышает 1,3 тонны, что делает арматуру в бунтах удобной для использования в ограниченных пространствах, в помещениях оборудованных кран-балками малой грузоподъемности.

Арматура А1 (А240), как и другой металлопрокат, поставляется партиями. Каждая партия не должна превышать 70 тонн (норма загрузки железнодорожного вагона). Сертификат качества, в соответствии с ГОСТ 7566-94 выдается производителем на партию продукции, отгруженную с завода.

Упаковка – арматурная сталь упаковывается в связки (пачки) весом по 4,5 – 8 тонн. Каждая пачка туго перевязывается в трех местах. Для этого используется стальная лента либо катанка для упаковки. Кроме того, на каждой пачке крепят два хомута, которые служат для крепления строп крановых механизмов, обеспечивающих механизированную погрузку и выгрузку товара. На каждом пакете (пачке) крепится две бирки (по одной с каждого конца). На бирках производитель указывает следующую информацию – Наименования производителя, наименование проката, размер и тип профиля, номер партии, номер плавки, вес пакета.

Купить арматуру А1 (А240) в нашей компании можно любыми партиями от 1 тонны до вагонных норм. Отгрузка осуществляется как со склада в Московской области, так и с заводов – производителей, в случае транзитных поставок вагонными нормами.

Цены

В последние годы цена на арматуру а1 (А240) меняется очень динамично, что сильно затрудняет публикацию актуальной цены, соответствующей настоящему моменту.

Просим Вас уточнять текущие цены и наличие интересующей продукции по

телефону + 7(495) 669-29-10 или направляйте Ваш заказ.

Арматура А1 гладкая круглая, оптовая цена в СПб от «Сталлеон».

• Главная
• Каталог
• Арматура
• Арматура А1

Калькулятор расчета массы по длине

Металл	Диаметр	Метраж	Расчет	Вес теоретический	ДО* веса по ГОСТ
Арматура А1	681012141618202225283236			0. 00кг.	0.00кг.

• Размеры арматуры

• 6

• 8

• 10

• 12

• 14

• 16

• 18

• 20

• 22

• 25

• 28

• 30

• 32

• 36

• 40

По наименованию (А-Я)По наименованию (Я-А)По популярности (возрастание)По популярности (убывание)По цене (сначала дешёвые)По цене (сначала дорогие)

org/ItemList»>

org/Product»>

org/Product»>

org/Product»>

org/Product»>

org/Product»>

org/Product»>

org/Product»>

org/Product»>

org/Product»>

org/Product»>

org/Product»>

org/Product»>

org/Product»>

org/Product»>

org/Product»>

org/Product»>

org/Product»>

org/Product»>

org/Product»>

org/Product»>

org/Product»>

org/Product»>

org/Product»>

org/Product»>

Арматура А1 40 мм, 11,7 м В наличии 70 600 ₽/т

Арматура А1 30 мм, 6 м В наличии 70 600 ₽/т

Арматура А1 36 мм, 11,7 м В наличии 70 600 ₽/т

Арматура А1 25 мм, 11,7 м В наличии 70 600 ₽/т

Арматура А1 25 мм, 6 м В наличии 70 600 ₽/т

Арматура А1 22 мм, 11,7 м В наличии 70 600 ₽/т

Арматура А1 22 мм, 6 м В наличии 70 600 ₽/т

Арматура А1 20 мм, 11,7 м В наличии 71 600 ₽/т

Арматура А1 20 мм, 6 м В наличии 71 600 ₽/т

Арматура А1 18 мм, 11,7 м В наличии 70 000 ₽/т

Арматура А1 18 мм, 6 м В наличии 70 000 ₽/т

Арматура А1 16 мм, 11,7 м В наличии 70 000 ₽/т

Арматура А1 16 мм, 6 м В наличии 70 000 ₽/т

Арматура А1 14 мм, 11,7 м В наличии 71 200 ₽/т

Арматура А1 14 мм, 6 м В наличии 71 200 ₽/т

Арматура А1 12 мм, 11,7 м В наличии 71 000 ₽/т

Арматура А1 12 мм, 6 м В наличии 71 000 ₽/т

Арматура А1 10 мм, бухты В наличии 71 600 ₽/т

Арматура А1 10 мм, 6 м В наличии 71 800 ₽/т

Арматура А1 8 мм, бухты В наличии 72 600 ₽/т

Арматура А1 8 мм, 9 м В наличии 52 600 ₽/т

Арматура А1 8 мм, 6 м В наличии 72 600 ₽/т

Арматура А1 6,5 мм, бухты В наличии 72 200 ₽/т

Арматура А1 6,5 мм, 9 м В наличии 52 200 ₽/т

Арматура А1 6,5 мм, 6 м В наличии 73 000 ₽/т

Сортаменты арматуры А1 и ее виды

Сортамент гладкой арматуры A1 включает 14 размеров, диапазон диаметров 6 – 40 мм. Изделия толщиной 6 – 12 мм производят стержнями или в виде мотков, а прокат большего диаметра поставляется только прутками длиной 6 – 12 м.

Арматура класса А1 производится в соответствии с ГОСТами и отраслевыми ТУ, самые востребованные из которых:

• ГОСТ 5781-82 — сталь горячекатаная для армирования железобетонных конструкций;
• ГОСТ 34028-2016 — прокат арматурный для железобетонных конструкций.

Стальной арматурный прокат А1 отличается от других классов следующими преимуществами:

• повышенная устойчивость к коррозии;
• хорошие показатели гибкости;
• твердость;
• прочность;
• долговечность;
• другие динамические характеристики.

В компании «Сталлеон» постоянно в наличии арматура гладкая А1 всех диаметров в розничных и оптовых мерах отгрузки. Любой объем проката мы готовы поставить по первому требованию.

Арматура А1 в СПб доступна на наших складах в разных районах Санкт Петербурга. Их отличает удобное местоположение, быстрый и удобный способ погрузки.

Вы можете купить арматуру А1, оформив онлайн заявку по телефону или на сайте через корзину, а затем согласовать удобное время отгрузки или заказать доставку по удобному адресу.

Все продукция отвечает отраслевым нормативным требованиям и ее качество подтверждается соответствующими сертификатами.

Выгоды при покупке арматуры А1 у нас

При заказе гладкопрофильной арматуры класса А1 в компании «Сталлеон» вы получите:

• разные варианты отгрузки: арматура доступна к погрузке в метрах, в прутках, в бухтах и тоннах, возможна вагонная отгрузка по заявке, гладкая арматура А1 дополнительно может быть порезана или порублена на высокоточном оборудовании по размерам заказчика;
• большой выбор:
  арматура А1 ГОСТ 5781-82 и ГОСТ 34028-2016 относится к востребованному классу продукции, поэтому ее наличие на складах постоянно пополняется, чтобы удовлетворить розничные и оптовые потребности в арматуре любых диаметров;
• гарантия качества: на каждую партию отгруженной арматуры мы предоставляем актуальный сертификат качества и гарантируем соответствие параметров лабораторным значениям;
• низкая стоимость: наши взаимоотношения с производителями позволяют нам устанавливать минимальные цены и создавать привлекательные условия для покупки арматуры А1 в СПб, выстраивая долговременное взаимовыгодное сотрудничество.

Для расчета метража и тоннажа прутов арматуры на сайте представлен удобный калькулятор. Воспользуйтесь им для вычисления количественных или весовых значений гладкой арматуры А1 для отгрузки или свяжитесь с нашими консультантами для уточнения величин. Закажите обратный звонок +7 (812) 438-38-27 или напишите нам на почту [email protected].

Вопросы и ответы

Как быстро будет отгружена арматура А1 после заказа?

Отгрузка происходит сразу, так как значительные объемы гладкой арматуры разных диаметров стандартной длины всегда есть в наличии на складе.

Где можно купить арматуру А1 в СПБ?

В Санкт Петербурге арматуру А1, а также арматуру других классов, можно приобрести разными партиями, от прута до вагонных поставок, в компании «Сталлеон», склады которой расположены в центральном и южном районах Санкт Петербурга для удобства покупателей. Закажите звонок +7 (812) 438-38-27 или напишите на почту [email protected] для формирования заявки.

Чем отличается арматура А1 и А3?

Главные отличительные особенности следующие:

• состав: в А1 используется низколегированная сталь Ст3кп, Ст3пс, Ст3сп и других похожих марок, в А3 — высоколегированная сталь 25ГС, 35Г2С с добавками хрома, титана, марганца;
• профиль: арматура А1 выполнена в виде гладкого стержня, А3 же имеет периодический рисунок;
• габариты: размеры А1: диаметр – от 4 до 40мм, длина — до 11,7 м; А3: диаметр – от 6 до 80 мм, длина до 12м;
• область применения: арматура гладкая А1 используется для армирования стандартных ЖБ изделий, А3 – для каркаса сложных возводимых монолитных конструкций.

Компания Сталлеон — это в первую очередь надежность. Надежность в сроках, надежность в качестве продукции, надежность в целом и в мелочах.

технические требования, сортамент, где применяют

Бетон — материал с высокой устойчивостью к сжатию, но сопротивление растяжению, возникающему при изгибе изделий под нагрузкой оставляет желать лучшего. Армирование бетонных конструкций позволяет перераспределить нагрузку, предотвратить деформацию и избежать разрушения изделия. Самые распространенные классы — арматура А1 и АЗ.

Государственный стандарт

Требования и нормативы к горячекатаной стали для армирования конструкций и изделий из железобетона указаны в ГОСТ 5781-82.

Характеристикой на основе которой выделяют классы арматурной стали является предел текучести. Для класса А1 стандартизированное значение 24 кгс/мм.кв., для производства используется углеродистая сталь марок Ст3сп, Ст3кп и Ст3пс. Химический состав арматурной углеродистой стали регламентирован в ГОСТ 380.

Профиль круглого сечения правильной формы соответствующей допускам — обязательное техническое требование к арматуре А1. Это единственный класс сортовых изделий, не имеющий рифления поверхности.

Технические требования

При производстве арматуры А1 готовая продукция должна соответствовать следующим параметрам:

• Временное сопротивление разрыву 373 Н/мм.кв
• При проведении испытаний относительное удлинение при изгибе — 25%
• В холодном состоянии продукция должна выдерживать испытания на изгиб на 180 градусов. Для изделий сечением 6-20 мм изгибание проводят вокруг оправки такого же диаметра что и сам пруток арматуры, для большей толщины радиус оправки подбирают равным двум диаметрам прутка.
• Поверхность арматурной стали не должна иметь рванин, трещин, прокатных закатов и плен, но допускаются следы раскатанных пузырьков, незначительные вкрапления ржавчины и чешуйчатость.

Сортамент

Сортамент включает в себя 14 типоразмеров, различающихся диаметром сечения. Арматура, при толщине 6-12 мм, с производства отгружается в мотках либо стержнями, изделия большего сечения изготавливается только в виде прутков.

Стандартный типоразмер прутков 6-12 метров, по соглашению производителя и покупателя допустим диапазон от 5 до 25 м. Стержни изготавливаются:

• Мерной длины, в том числе с допустимым включением не более 15% от общей массы партии, отрезков длиной не менее 2 м.
• Немерной длины, в этом случае возможно содержание в партии, но не более 7% от массы, продукции размерами от 3 до 6 м.

Расчетная (теоретическая) масса для стандартных типоразмеров арматуры А1 (При вычислении использовались допуски — разрешенные отклонения диаметра в расчет не принимались, а плотность стали принята за 7850кг/м.кб.):

Диаметр (мм)	Вес метра погонного (кг)	Количество метров в тонне (м)
6	0,222	4504,5
8	0,395	2531,65
10	0,617	1620,75
12	0,888	1126,13
14	1,21	826,45
16	1,58	632,91
18	2	500
20	2,47	404,86
22	2,98	335,57
25	3,85	259,74
28	4,83	207,04
32	6,31	158,48
36	7,99	125,16
40	9,87	101,32

Возможные отклонения

Предельно допустимые отклонения регламентированы ГОСТ 2590 и по весу от расчетного составляют:

• от +9 до -7% для сечений арматуры 6 и 8 мм;
• от +5 до -6% для диаметров от 10 до 14 мм;
• 3 — 5% для сечений от 16 до 28 мм и остальных типоразмеров.

Вероятность обеспечения массы для 1 погонного метра должна быть не менее 90%.

Допустимая овальность проверяется измерениями сечения прутка, при этом разность между максимальным и минимальным диаметром не должна превышать сумму допустимых отклонений.

В случае поставок стержней мерной длины для изделий до 6 м. предусмотрены максимально допустимые отклонения от 25 до 50 мм, а для продукции более 6 м. От 35 до 70 мм, в зависимости от типа применяемой резки. Стержни повышенной точности, соответствующие приведенным минимальным отклонениям, изготавливаются по требованию потребителя.

Кривизна прутковой арматуры не должны превышать 0.6% от длины.

Правила приемки

Арматурную сталь принимают партиями из профилей одного типоразмера и класса массой до 70 тонн (допустимо увеличивать до массы плавки-ковша). На всю партию оформляется один документ о качестве с указанием номера профиля, класса, результатов испытаний на изгиб в холодном состоянии.

Для контрольных измерений физических размеров и определения качества поверхности из партии отбирают не менее 5% стержней, а в случае поставки в мотках — два мотка. Для проверки на изгиб, ударную вязкость и растяжение из партии отбирают два стержня. Пробы для контроля химического состава отбираются согласно ГОСТ 7565.

Арматура А1

Посмотреть прайс — Арматура строительная

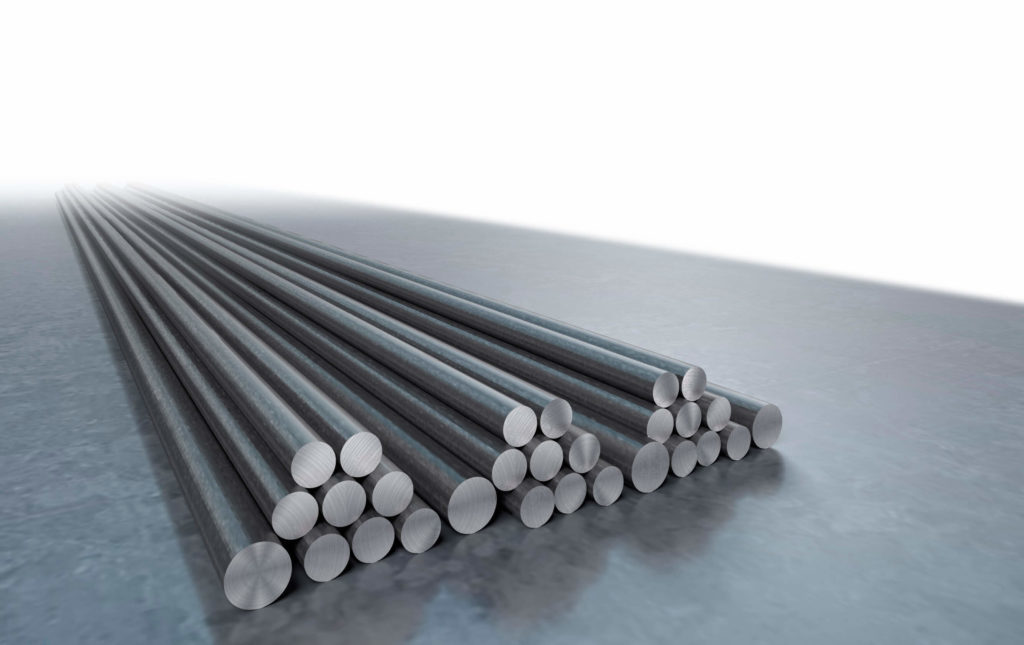

Арматурный стальной прокат с гладким профилем класса А-I ГОСТ 5781-82.

Гладкая арматура — строительная стальная горячекатаная арматура, стальной профиль круглого сечения, не имеющий рифления, и соответствующий классу прочности А-I (А240). По способу производства гладкая арматура подразделяется:

— горячей прокатки (может заменяться стальным горячекатаным кругом) — холодной прокатки- упрочнённая вытяжкой — упрочнённая термически

Изготавливается из углеродистой стали марок, соответствующих по химическому составу ГОСТ 380-88 (ст3сп, ст3пс, ст3кп), или низколегированной стали.

ГОСТ 5781-82

Этот стандарт распространяется на горячекатаную круглую гладкую и рифлёную сталь, предназначенную для армирования ЖБ конструкций. Помимо гладкого профиля класса А-I (A240), арматурная сталь по ГОСТ 5781, в зависимости от механических свойств, делится ещё на классы A-II (A300), A-III (A400), A-IV (A600), A-V (A800), A-VI (A1000).

Арматура класса а1 поставляется диаметром от 6 мм до 12 мм в бухтах (бунтах,мотках) и прутках (стержнях), от 12мм до 40 мм — только в прутках. Длина прутков может быть:

— мерная — мерная длина с немерными остатками не более 2м, массой не превышаюзей 15% массы партии — немерная длина

Применяется в промышленном и жилом строительстве зданий и сооружений, для установки заземления. Благодаря достаточно высокой степени пластичности, гладкая арматура А1 А240 незаменима при заливке бетонных конструкций на углах и переходах для армирования полов, потолков и стен, балок и ригелей. Из арматуры а1 ГОСТ 5781 82 изготавливают тканую сетку с нестандартными размерами ячеек, которую используют в армировании тонкостенных железобетонных элементов. Арматуру гладкую А1 используют на различных предприятиях угольной промышленности, а также при добыче и транспортировке нефти и газа.

Таблица. Основной сортамент арматуры гладкого профиля, площади поперечного сечения ГОСТ 5781. Арматура а1 вес. Вес арматуры диаметром 8 мм. Вес арматуры диаметр 10 мм. Вес арматуры а3 таблица. Арматура 12 вес метра.

Номер профиля	Площадь поперечного сечения, см2	Масса 1 метра, кг Вес арматуры по диаметрам
Арматура диаметром 6 мм вес, арматура а16	0,283	0,222
Арматура диаметр 8 вес,арматура 8 а1	0,503	0,395
Арматура диаметр 10 вес, арматура 10 а1	0,785	0,617
вес арматуры диаметром 12 мм, масса арматуры 12, арматура 12 а1	1,131	0,888
Арматура диаметр 14 вес	1,540	1,21
Арматура 16 а1	2,010	1,580
18	2,540	2,000
20	3,140	2,470
22	3,800	2,980
25	4,910	3,850
28	6,160	4,830
32	8,040	6,310
36	10,180	7,990
40	12,570	9,870

Примечание. Плотность стали принята равной 7,85г/см3.

Гладкую арматуру а1 гост 5781 производят: ОАО «Молдавский металлургический , ОАО «Нижнесергинский метизно-металлургический .

Купить арматуру А1

У нас вы можете преобрести арматуру всех видов со складов филиалов, складов Московской области или напрямую с завода. Оказываем услуги по резке, доставке и комплектации арматуры. Наличие, сортамент, массу и скачать арматуры прайс Вы можете посмотреть на сайте. Более подробную информацию по арматуры цене за 1 метр, уточнить вес штуки и сделать расчёт количества, выписать счёт и оформить заявку, уточнить варианты оплаты и запросить сертификат на полученный металл — можно у менеджера, связавшись с ним по телефону:

(8452) 57-00-18, e-mail: [email protected]

Маркировка

Стальная горячекатаная арматура А1 в международной классификации маркируется как А240.

Цифра в наименовании обозначает коэффициент текучести стали использованной для производства умноженный на десять. Например А 240 — коэффициент 24 кгс/мм.кв, для А400 — 40 кгс/мм.кв. Чем выше значение, тем прочнее сталь, тем большее напряжение может выдержать прут, прежде чем начнет деформироваться.

Любой тип арматуры может подвергаться дополнительной температурной обработке, в этом случае в конец маркировки добавляются буквы «Ат». Если металл очищен от примесей и имеет равномерное распределение углерода к аббревиатуре добавляется символ «С», а при добавлении в состав меди, для улучшения антикоррозионных свойств символ «К».

Упаковка, транспортировка, хранение

Требования установлены межгосударственным стандартом ГОСТ 7566-94, а особенности применимые только к этому классу продукции указаны в ГОСТ 5781-82:

Стержни упаковывают в связки массой до 15 тон, перевязанные проволокой или катанкой. В отдельных случаях, по согласованию с потребителем масса одной упаковки ограничивается 3 или 5 тоннами. К каждой связке прикрепляется ярлык с обозначением класса арматурной стали А1 или маркировка по пределу текучести — А240.

Для изделий из стали класса А1 специальных требований по окраске концов стержней, как для продукции более высокого класса не предусмотрено.

При хранении и транспортировке металлопроката применяют защиту от коррозии в соответствии с ГОСТ 9.014.

Что она из себя представляет?

Арматура класса А1 попадает под ГОСТ 5781-82, определяющий её внешний вид и характеристики.

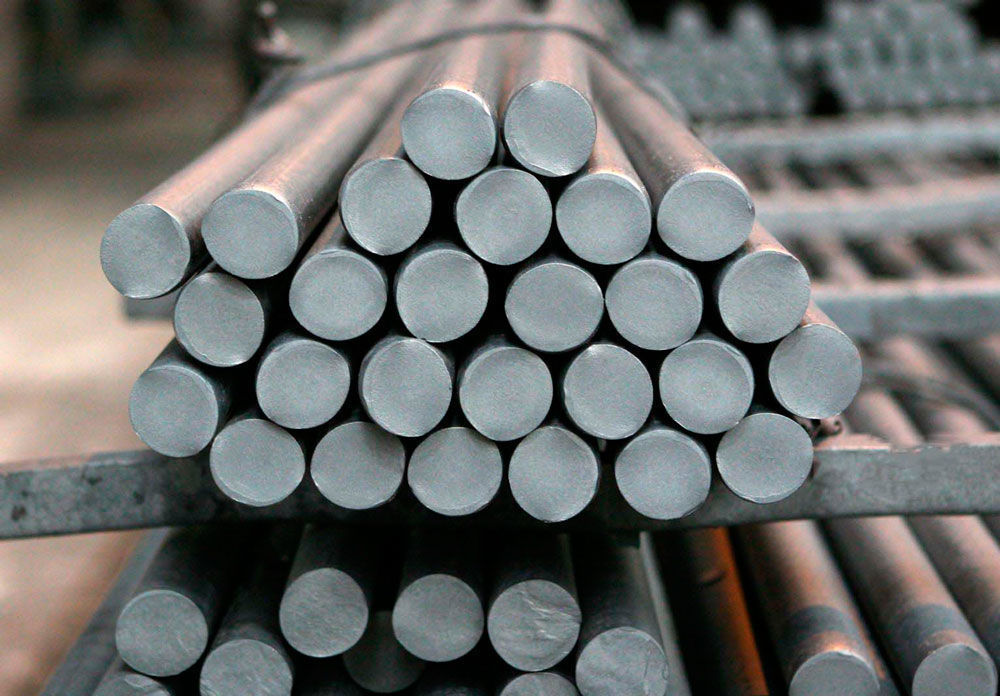

Она представляет собой гладкий металлический прут. Диаметр может быть различным – материал выпускается в четырнадцати типоразмерах. Выпускаются пруты толщиной от 6 до 40 миллиметров длиной от 6 до 12 метров, что позволяет специалистам легко выбрать именно тот материал, который лучше всего подойдет для выполнения конкретной работы. В отдельных случаях, по взаимной договоренности покупателя и производителя, длина прутов может достигать 25 метров. Вес арматуры А1 напрямую зависит от диаметра. Для наглядности приведем несколько конкретных чисел, показывающих связь диаметра с весом одного метра прута:

• 10 миллиметров – 617 грамм;
• 16 миллиметров – 1,58 килограмма;
• 20 миллиметров – 2,47 килограмма.

Изготавливается путем горячего катания. Основной материал, используемый при изготовлении – углеродистая, а в некоторых случаях – низколегированная (с добавлением хрома и марганца) сталь.

Согласно ГОСТу, на поверхности не должно быть никаких дефектов, снижающих эксплуатационные характеристики материала – трещин, рванин и закатов. Единственное исключение – незначительное количество ржавчины, следы от раскатанных пузырьков воздуха, наплывы и загрязнения.

Для удобства транспортировки пруты диаметром до 10 миллиметров поставляется уложенной в мотки, а более 10 миллиметров – в виде прутов различной длины. Однако, длина прутов не должна составлять менее 200 сантиметров. Если это оговорено дополнительно, то весь материал может иметь определенную длину, являющуюся наиболее удобной для конкретного строительного объекта.

Главными достоинствами этого материала является возможность использования в агрессивной среде, высокая прочность, гибкость и долговечность. В сумме эти качества делают арматуру А1 одной из наиболее популярных и распространенных при частном и промышленном строительстве.

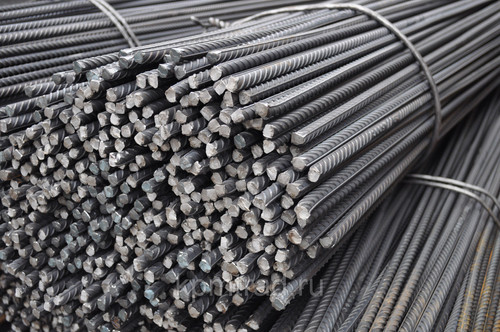

Сравнение арматуры А1 и А3

Номенклатура выпускаемых сортовых типов проката существенно шире, чем А1 и А3 (в международной классификации А 400). Но именно эти две марки самые распространенные в повседневном строительстве, например А2 и А3 незначительно отличаются по цене, а класс А4 и выше используются только при строительстве высоконагруженных объектов.

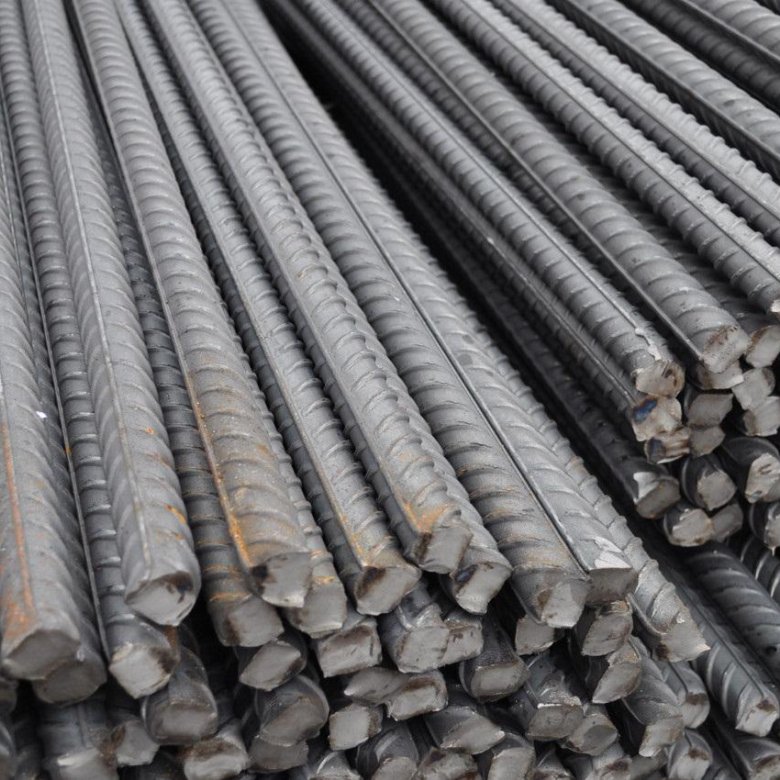

Арматура А1 отличается от А3 рифлением (периодическим профилем). Вес погонного метра у этих двух марок примерно одинаков.

Периодический профиль арматуры А3 обеспечивает лучшее сцепление с бетоном, по сравнению с гладкой поверхностью А1. Но за такую форму приходится расплачиваться уменьшением эффективного сечения арматуры при неизменном весе погонного метра, этим обусловлено снижение прочности самих прутков на 6%, что приходится учитывать в расчетах конструкций. Помимо этого, к недостаткам А400 необходимо отнести возникновение дополнительных напряжений в стали при прокатывании для образования рифленой поверхности.

А240 — изготавливается из низколегированной стали, более пластичная, но менее прочная, для марки А 400 — прочность более важный параметр.

Арматура А3 обеспечивает более прочное армирование готового железобетонного изделия, но при этом за счет особенностей производства хуже сопротивляется коррозии и имеет высокую цену. Арматура А1 в свою очередь лучше сопротивляется агрессивным внешним химическим воздействиям, более пластична и удобна в монтаже, но для использования в нагруженных конструкциях не обладает достаточной прочностью.

Область применения

Арматура А1 универсальная, поэтому в том или ином качестве применяется практически во всех типах железобетонных конструкций.

Арматуру А240 в основном применяют при возведении вспомогательных конструкций — ограждений, бетонных колец (труб). В многоэтажном и промышленном строительстве гладкая арматура А1 используется для строительных и кладочных сеток, устройства стяжки, армирования стен под штукатурку и др.

В случае, когда расчетная нагрузка позволяет, арматуру класса А1 используют самостоятельно. Балки усиливают прутком сечением 12-32мм, колонны 14 — 36 мм, фундамент 10-40 мм. В малоэтажном строительстве чаще применяется пруток небольших сечений 10 — 16 мм.

Для арматуры А1, вследствие отсутствия рифления, значение первого фактора снижено — это основная причина ограничения использования продукции этого класса в высоконагруженных железобетонных конструкциях.

В изделиях из высокопрочного железобетона тонкую арматуру А1 сечением 6-8 мм. используют в качестве обвязки для фиксации толстых прутков арматуры более высокого класса при устройстве армированных каркасов, а также для упрочнения поверхностного слоя в крупных монолитных конструкциях, например при строительстве плотин, мостов, тоннелей.

Арматуру А1 из-за повышенной устойчивостьи к воздействию агрессивных сред таких как хлор и природный газ широко используют при возведении индустриальных объектов в нефтеперерабатывающей области, химической и угольной промышленности.

Марка проката А1, помимо армирования бетонных конструкций, за счет удачного сочетания характеристик пластичности, прочности, а также возможности соединения деталей путем сварки, широко применяется для изготовления декоративных и несущих металлических конструкций — решеток, ограждений, навесов и др., а также отдельных деталей — закладных петель, болтов, пружин, заклепок и др.

Сфера применения

Область применения арматуры гладкой А1 просто огромна. Так как материал имеет гладкую поверхность без рёбер, дополнительно повышающих площадь и качество сцепления, обычно он применяется в качестве вспомогательных прутов. Например, при армировании высокопрочного железобетона рифленой арматурой, А240 применяется для её скрепления, формирования каркаса. В данном случае арматура А240 выполняет функцию не столько армирования бетонных изделий, сколько удержания основной арматуры в надлежащих местах, гарантирующих целостность конструкции. В таком виде она используется при строительстве разнообразных объектов: мостов, шахт, плотин, высотных строений, аэродромов, тоннелей и прочих.

Армирование балки хомутами из арматуры А1 (А240)

Впрочем, если железобетон должен выдерживать сравнительно небольшие нагрузки, гладкая арматура А1 может применяться самостоятельно. Область применения довольно обширна:

• Для армирования панелей и балок используются пруты диаметром от 12 до 32 миллиметров;
• колонны усиливаются прутами в пределах 14-36 миллиметров;
• фундамент, в зависимости от его размеров и нагрузок – материалом от 10 до 40 миллиметров.

Армирование фундамента гладкой арматурой

При индивидуальном строительстве наиболее широко применяется арматура класса А240 диаметром 10-16 миллиметров.

Самые тонкие пруты диаметром 6 и 8 миллиметров используют как проволоку при обвязке и для армирования штукатурки, бетонной стяжки пола и стен.

В некоторых случаях арматура А1 гладкая может применяться при создании каркасных и декоративных металлоконструкций и их деталей.

Класс труб и спецификации трубопроводов.

Инженер должен знать о трубах

Чтобы полностью понять класс труб и спецификации трубопроводов, вы должны знать основы трубопроводов.

Труба занимает очень большую часть любой технологической установки. Если вы посмотрите на нефтеразведочную платформу, нефтеперерабатывающий и нефтехимический комплекс, то обратите внимание на сложную сеть трубопроводов. Трубопровод используется для транспортировки различных технологических материалов от одного оборудования к другому. Но почему?

Производственный цех — это место, где выполняется ряд действий, в частности, для преобразования сырья в полезный продукт. Взаимосвязанные трубы и компоненты труб используются для транспортировки сырья, промежуточного продукта и конечного продукта в нужное место.

Что такое труба?

Труба представляет собой прямую герметичную цилиндрическую полость, используемую в системе трубопроводов для транспортировки жидкости, газа и иногда твердых веществ.

Классификация труб (типы труб, используемых в нефтегазовой отрасли)

Трубы различных типов применяются в различных расчетных условиях с учетом технических и коммерческих параметров. Для малых и средних размеров более популярны бесшовные трубы, тогда как сварные трубы большего диаметра более экономичны.

В зависимости от способа производства труб трубы в основном подразделяются на две категории: бесшовные и сварные. Сварные трубы также классифицируют по способу сварки. Существует два способа сварки труб: 1-й с присадочным металлом и 2-й без присадочного металла.

В процессе дуговой сварки под флюсом используется сварка присадочным металлом, тогда как ERW/EFW и HFW не являются методами приварки при сварке трубы. Трубы SAW далее классифицируются как трубы с прямым швом и трубы со спиральным швом. Трубы с прямым швом также известны как трубы L-SAW или трубы с длинным швом SAW. Прямая труба SAW среднего диаметра имеет один шов, тогда как труба большого диаметра имеет двухшовный шов.

Посмотрите на изображение ниже для лучшего понимания.

Классификация труб

Что такое класс труб?

Класс трубопровода или класс трубопровода — это документ, в котором указывается тип компонентов, таких как тип трубы, график, материал, характеристики фланцев, типы отводов, типы клапанов и материал отделки клапана, прокладка и все другие конкретные требования к компонентам. для использования с различными жидкостями в различных условиях эксплуатации на предприятии.

Класс труб разработан с учетом рабочего давления, температуры и агрессивной среды. Различные спецификации материалов выделены в отдельный «Класс трубопроводов». Класс трубы является частью спецификации трубопровода.

Сокращенный код используется для охвата всей информации, относящейся к данному классу труб. Этот класс труб также включен в номер линии, чтобы инженеры-строители могли легко определить требуемый материал.

Тест по компонентам трубопровода – проверьте себя, пройдите этот тест

Перейдите по ссылке, чтобы ознакомиться с примером спецификации класса трубопровода.

Вы можете посмотреть это видео, где я более подробно объяснил вышеприведенный класс Pipe.

Каковы характеристики трубопровода?

Спецификации трубопроводов — это технические документы, которые создаются частными компаниями для удовлетворения дополнительных требований, применимых к конкретному продукту или применению.

Спецификации трубопроводов содержат особые/дополнительные требования к материалам, компонентам или услугам, выходящие за рамки норм и стандартных требований. Например, если вам нужна труба A106 Gr B с максимальным содержанием углерода 0,23% по сравнению со стандартными требованиями 0,3% Max, вы должны указать это требование в спецификации на покупку.

Зачем нужна Спецификация?

• Позволяет покупателю включать специальные требования в соответствии с конструкцией и условиями эксплуатации.
• Также позволяет персонализировать продукт.
• Обратите внимание, что требования в спецификации должны соответствовать требованиям.

Обычно нефтегазовые объекты создают свои собственные спецификации на этапе предварительного проектирования, который представляет собой предварительное проектирование и проектирование, или иногда используют готовые спецификации от хорошо зарекомендовавших себя компаний, таких как Shell, Bechtel, EIL и chevron.

Что такое компоненты трубопровода?

Компоненты трубопроводов представляют собой механические элементы, подходящие для соединения или сборки в герметичную трубопроводную систему, содержащую жидкость. Компоненты включают трубы, трубки, фитинги, фланцы, прокладки, болты-гайки, клапаны, компенсаторы, шланги, ловушки, фильтры, сепараторы, регулирующие клапаны, предохранительные клапаны, глухие фланцы, жалюзи для очков, капельные кольца и т. д.

Что это система трубопроводов?

Систему трубопроводов можно определить, когда компоненты трубопровода соединяются вместе для выполнения определенных действий, таких как транспортировка, распределение, смешивание, разделение, слив, измерение, контроль или остановка потоков жидкости, что называется системой трубопроводов.

Если вы хотите стать экспертом в области компонентов трубопроводов, вы можете приобрести мой полный курс, который охватывает все детали, связанные с компонентами трубопроводов.

Размер трубы

Размеры трубы указаны в размерах и номерах в таблице. Для определения размера труб обычно используются три разных термина.

• NPS — номинальный размер трубы
• NB — номинальный диаметр
• DN — номинальный диаметр понимание.

  Размеры труб указаны в следующем стандарте

  • ASME B36.10 — сварные и бесшовные трубы из кованой стали (углеродистая и легированная сталь)
  • ASME B36.19 — трубы из нержавеющей стали

  Что такое трубы малого диаметра и труба большого диаметра?

  В проекте вы столкнетесь с такими терминами, как «малый диаметр» и «большой диаметр» или «труба большого диаметра».

  Труба малого диаметра

  Трубы диаметром до 2 дюймов считаются трубами малого диаметра. Тем не менее, некоторые компании считают трубы диаметром до 2,5 дюймов малым проходным сечением.

  Труба большого диаметра (труба большого диаметра)

  Размер трубы более 2 дюймов считается трубой большого диаметра или трубой большого диаметра

  Длина трубы

  Длина трубы указывается в метрах или футах. Во время производства трубы не изготавливаются одинаковой длины, и при строительстве технологических установок вам потребуются трубы разной длины. Для решения этой проблемы стандарт определил длины труб в категориях одинарного случайного и двойного случайного выбора.

  Отдельные случайные трубы

  Одинарные нерегулярные трубы имеют длину от 4,8 м до 6,7 м, при этом 5% длины составляют от 3,7 до 4,8 м

  Двойные нерегулярные трубы

  Двойные нерегулярные трубы имеют минимальную среднюю длину 10,7 м и минимальную длину 4,8 м, с 5 % длины от 4,8 м до 10,7 м

  Типы концов труб

  Трубы бывают следующих типов концов;

  • Гладкие концы
  • Скошенные концы
  • Резьбовые концы
  • Муфты и патрубки
  • Фланцевые концы
  • Контрфорсы

  Гладкие концы

  Гладкие концы используются, когда используются приварные фитинги раструбного типа.

  Преимущества

  1. Выравнивание проще, чем стыковая сварка
  2. Отсутствие проникновения металла шва в отверстие Ожидается щелевая коррозия.

  Скошенные концы

  Скошенные концы труб используются при использовании фитингов для сварки встык.

  Преимущества

  1. Наиболее практичный способ присоединения к большому количеству трубопроводов
  2. Надежный утечка сустава
  3. может быть рентгенография

  .

  Резьбовые концы

  Трубы с резьбовыми концами используются с резьбовыми соединениями в системе трубопроводов.

  Преимущества

  1. Легко изготавливается на месте
  2. Может использоваться там, где сварка не разрешена из-за пожароопасности

  Недостатки

  1. Соединение может протечь, если оно не герметизировано должным образом
  2. Использование не разрешено нормами и правилами возможны эрозия, щелевая коррозия, удары или вибрация.
  3. Прочность трубы уменьшается по мере того, как резьба уменьшает толщину стенки
  4. Может потребоваться сварка с уплотнением
  5. В нормах указывается, что сварка с уплотнением не должна рассматриваться как способствующая прочности соединений.

  Вы мастер по компонентам трубопроводов?

  Муфты и патрубки

  Муфты и патрубки обычно используются в трубопроводах из ковкого чугуна и неметаллических трубопроводах, таких как ПВХ и GRE/GRP.

  Преимущества

  1. Легко изготовить на месте.
  2. Допускает несоосность до 10° на стыках труб.

  Недостатки

  1. Подходит для применения при низком давлении.
  2. Требуется специальная конфигурация на концах трубы.

  Фланцевый конец

  Фланцевые концевые трубы используются там, где требуется болтовое соединение.

  Преимущества

  1. Может быть легко изготовлен на месте
  2. Может использоваться там, где сварка не разрешена из-за свойств материала или пожароопасности.
  3. Демонтаж очень прост

  Недостатки

  1. Это место потенциальной утечки
  2. Не может использоваться, когда трубопровод подвергается высокому изгибающему моменту.

  Контрфорсы

  Контрфорсы используются в стеклянных трубах и соединяются болтами с использованием опорных фланцев. Это стыковое соединение не способно выдерживать высокое давление.

  Скачать класс труб в формате PDF

  Не забудьте подписаться.

  Стандартная цветовая кодировка труб и таблица цветовых кодов труб

  Цветовая кодировка трубопроводов и материалов труб является стандартной отраслевой практикой. Цветовая маркировка облегчит идентификацию сырья и жидкости, транспортируемых по трубе. Существуют различные национальные и международные стандарты цветового кодирования труб. (Я использовал как британскую, так и американскую версии для обозначения цвета/цвета)

  1. ASME/ANSI A13.1 — Схема идентификации трубопроводных систем
  2. BS 1710 — Спецификация для идентификации трубопроводов и коммуникаций
  3. IS 2379 — Цветовой код идентификации трубопроводов

  P

  4. ES -22 – Рекомендуемая практика для цветовой маркировки материалов трубопроводов

  Цветовая маркировка материалов трубопроводов – PFI ES-22

  Зачем нужна цветовая маркировка материалов трубопроводов?

  Во время строительства и изготовления используются различные марки углеродистой, легированной и нержавеющей стали. Чтобы избежать смешивания этого материала и упростить хранение и извлечение на складе, компоненты трубопровода, такие как трубы, фитинги, фланцы и клапаны, имеют цветовую маркировку.

  Большинство компаний имеют собственную систему цветового кодирования. Стандарт ES-22 Института изготовления труб (PFI) устанавливает требования к цветовой маркировке материалов трубопроводов для наиболее часто используемых марок материалов трубопроводов. В нем также содержатся рекомендации по маркировке расположения компонентов трубопровода.

  Расположение цветной полосы на компонентах трубопровода показано на рисунках ниже.

  Цветовой код для обозначения материала трубы – стандарт PFI ES-22 -1999

  Материал из углеродистой стали

  Углеродистая сталь
  Материал	Материал Garde	Цвет ленты/ленты
  Углеродистая сталь, электрическое сопротивление сварке90 3 B/API	1 сплошной белый
  Углеродистая сталь, Smls, указанная прочность на растяжение до 70 000 фунтов на кв. дюйм (483 МПа)	A53 Gr. B	Без маркировки
  Углеродистая сталь, успокоенная сталь	A106 Gr. Б	1 сплошной зеленый
  Углеродистая сталь, указанная прочность на растяжение   70 000 фунтов на кв. дюйм (483 МПа) и более	A106 Gr. C	2 сплошной зеленый
  Углеродистая сталь, низкотемпературная (проверена на удар)	A333 Gr. 6	1 сплошной красный

  Тест по компонентам трубопроводов – проверь себя, пройди этот тест0307 Материал Материал Garde Лента/лента Цвет 52 000 мин. выход API 5L X-52 1 сплошной желтый, 1 сплошной зеленый 60 000 мин. выход API 5L X-60 1 сплошной желтый, 1 сплошной розовый 65 000 мин. выход API 5L X-65 2 твердый желтый 70 000 мин. выход API 5L X-70 1 Твердый желтый, 1 Solid Orange

  Материалы с низким сплавом

  Материалы
  Материал
  Материал
  Материал
  . Мо сталь	A335 Gr. P1	1 сплошной оранжевый
  1 Cr-1/2 Mo Сталь	A335 Gr. P12	1 сплошной оранжевый, 1 сплошной синий
  1 1/4 Cr-1/2 Mo Сталь	A335 Gr. P11	1 сплошной желтый
  2 1/4 Cr-1 Mo Сталь	A335 Gr. P22	1 сплошной синий
  5 Cr-1/2 Mo Сталь	A335 Gr. P5	1 сплошной синий, 1 сплошной желтый
  9 Cr-1/2 Mo Сталь	A335 Gr. P9	2 сплошной оранжевый

  Ферритная и мартенситная нержавеющая сталь

  Ferritic and Martensitic Stainless Steels
  Material	Material Garde	Band / Strip Color
  Type 405	A268 TP405	1 solid green, 1 solid black
  Type 410	A268 TP410	1 сплошной зеленый, 1 сплошной красный

  Аустенитные нержавеющие стали

  Аустенитные нержавеющие стали
  Material	Material Garde	Band / Strip Color
  Type 304	A312 TP304	1 solid black
  Type 304L	A312 TP304L	2 solid black
  Тип 304H	A312 TP304H	1 прерывистый черный
  Тип 309	A358 Gr309	1 сплошной черный, 308 1 коричневый сплошной 903 12 Type 310 A358Gr310 1 solid green, 1 solid orange Type 316 A312 TP316 1 solid gray Type 316L A312 TP316L 2 solid gray Type 316H A312 TP316H 1 intermittent gray Type 317 A312 TP317 1 solid brown, 1 solid green Type317L A312 TP317L 1 solid brown, 1 solid red Type 321 A312 TP321 1 solid pink Type 321 H A312 TP321H 2 solid pink Type 347 A312 TP347 1 Solid Brown Тип 347H A312 TP347H 2 SOLID BROUN0307 Material Band / Strip Color Nickel 200 1 solid black, 1 solid pink Incoloy 800 1 solid black, 1 solid orange Incoloy 800H 1 серый, 1 красный Инколой 825 1 серый, 1 синий Инконель 600 2 Синий 9 9 1 solid blue, 1 solid pink Hastelloy Alloy 8-2 1 solid red, 1 solid orange Hastelloy Alloy C-276 1 solid red, 1 solid blue Hastelloy Alloy C-22 2 solid red Hastelloy Alloy G 1 solid red, 1 solid yellow Carpenter Alloy 20 C 8-3 1 solid black, 1 solid blue Monel 400 1 сплошной черный, 1 сплошной желтый Цветовая маркировка трубопроводов и обозначение трубопроводов Нефтяная и газовая промышленность, перерабатывающие производства представляют собой сложные установки. Системы трубопроводов используются на этих заводах для транспортировки различных жидкостей. Эти трубопроводы транспортируют различные промышленные материалы, такие как газы, такие как воздух, азот, кислород, водород и т. д., жидкости, такие как вода, кислоты, углеводороды, токсичные материалы и т. д. чрезвычайно сложно. Систематическая цветовая маркировка трубопроводов и трубопроводных систем необходима для снижения угрозы безопасности, возможности ошибок в идентификации и аварий, связанных с неправильной идентификацией трубопроводов при аварийной ситуации. Однородность цветовой маркировки способствует большей безопасности, снижает вероятность ошибок и снижает опасность при обращении с материалами внутри трубопроводов. Национальные и международные стандарты содержат рекомендации по единой цветовой маркировке в отраслях промышленности, которые используют цветовую маркировку труб для идентификации. ASME A13.1 – Схема идентификации трубопроводных систем BS 1710 – Спецификация для идентификации трубопроводов и коммуникаций IS 2379 – Идентификационный цветовой код трубопроводов В этом стандарте для идентификации труб используются разные методы цветового кодирования материал. Они используют базовый цвет, цвет полосы, буквы и стрелку направления для идентификации жидкости внутри трубопровода. ANSI/ASME A13.1 – Схема идентификации трубопроводных систем Целью стандарта ASME/ANSI A13.1 является создание общей системы, помогающей идентифицировать опасные материалы, транспортируемые в трубопроводных системах, и связанные с ними опасности. при попадании в окружающую среду. ASME A13.1 — издание 2015 г. имеет шесть фиксированных цветов, и четыре цвета определяют пользователи, которые могут использоваться для идентификации опасных материалов. В этом стандарте используются следующие категории; Легковоспламеняющиеся – Жидкости или пары или образующие пары, которые могут воспламеняться и продолжать гореть на воздухе. Горючие – Жидкости, которые могут гореть, но не воспламеняются. Окисляющая – Окисляющая жидкость – это любой газ или жидкость, которые могут, как правило, путем подачи кислорода вызывать или способствовать горению других материалов в большей степени, чем воздух. Токсичные и коррозионные вещества – Жидкости, которые являются коррозионно-токсичными или токсичными, или которые при выбросе выделяют коррозионно-токсичные вещества. Тушение пожара – Жидкость, такая как вода, пена и CO2, используемые в спринклерных системах и системах пожаротушения. Размер этикетки и букв согласно ASME B13.1-2015 Внешний диаметр трубы в дюймах Внешний диаметр трубы в мм Длина цветового поля, A, дюйм7 Длина цветового поля, A, 7 дюймов Цветовое поле, A, в мм Размер букв, B, в дюймах Размер букв, B, в мм 3⁄4 to 11⁄4 19 to 32 8 200 1⁄2 13 11⁄2 to 2 38 to 51 8 200 3⁄4 19 21⁄2 to 6 64 to 150 12 300 11⁄4 32 8 to 10 200 to 250 24 600 2 1/2 64 На 10 Бол. цветовая маркировка для идентификации содержимого трубы и опасности. Основной цвет — основные цвета используются для обозначения содержимого внутри канала. Цвета безопасности — эти цвета используются в качестве цветов полос, которые применяются в сочетании с основным цветовым кодом трубы для создания различных идентификаторов услуг. Помимо цветового кода, дополнительная информация о характере содержимого трубы с использованием следующих систем по отдельности или в комбинации: Полное название Аббревиатура названия Химический символ и Соответствующий код обозначения или кодовые цветные полосы Размер этикетки согласно BS 1710-2014 Когда используется только основной идентификационный цвет Pipe Diameter Minimum Band Width Up to 50 mm 130 mm 50 mm to 100 mm 275 mm above 100 mm 450 mm 2. Основной идентификационный цвет с кодом и/или безопасными цветами Диаметр трубы Минимальная ширина полосы — основной цвет (1) Минимальная ширина полосы — безопасный цвет (2) Up to 50 mm 50 mm 30 mm 50 mm to 100 mm 100 mm 75 mm above 100 mm 150 mm 150 mm IS 2379 – Идентификационный цветовой код трубопроводов IS 2379 – это индийский стандарт требований к цветовому кодированию. Он достаточно всеобъемлющий и немного сложный по сравнению со стандартами BS и ASME. ИС 2379больше соответствует BS 1710. В нем использовался основной цвет, цвет полосы и буквенная маркировка для обозначения содержания жидкости и связанных с этим опасностей. Настоящий стандарт распространяется на трубопроводные системы, включающие трубы любого типа, а также фитинги, клапаны и покрытия для труб. Опоры, кронштейны или другие аксессуары исключены из настоящего стандарта. Настоящий стандарт не распространяется на трубопроводы, проложенные под землей или используемые для электроснабжения. Цвет грунта, используемый для маркировки трубопровода, указан в таблице. 2 Газы0313 Ground Colours Substance Colour Water Sea green Steam Aluminium to IS 2339 Mineral, vegetable, and animal oils, горючие жидкости Светло-коричневый Кислоты Темно-фиолетовый Воздух Голубой Canary yellow Alkalies Smoke grey Other liquids/gases which do not need identification Black Hydrocarbons/organic compounds Dark admirality grey Size of Этикетка и буквы согласно IS 2379 – 1990 (подтверждено в 2006 г. ) Длина цветной полосы Номинальный размер трубы (мм) Основной цвет Первая цветовая полоса (мм) Вторая цветовая полоса 80 NB и ниже По всей длине или полосе ни в одном случае не менее 300 мм 25 4 9: Первая цветовая полоса 908 908 908 908 908 908 908 908 908 908 908 908 908 908 908 908 908 908 908 908 908 908 908 908 908 908 908 908 908 908 908 908 908 908 908 908 908 908 908 908 908 908 908 908 908 908 908 908 908 908 Размер букв Внешний диаметр трубы (мм) Размер легенды (ммм) .0313 10 Above 30 to 50 20 Above 50 to 80 30 Above 80 to 150 40 Above 150 to 250 90 Более 250 90 Обычно используемый цветовой код трубы в соответствии с IS 2379 Цветовой код трубки на Рекневе. 0305 Contents Ground Colour First Colour Band Second Colour Band Cooling Water Sea green French blue – Boiler feed water Sea green Gulf red – Питьевая вода Морской зеленый Французский синий Сигнальный красный Воздух для растений Голубой Silver grey – Very high pressure steam Aluminium to IS 2339 Signal red – High pressure steam Aluminium to IS 2339 French blue – Пар среднего давления Алюминий согласно IS 2339 Красный залив – Пар низкого давления Алюминий согласно IS 2339 Канареечно-желтый – Light diesel fuel Light brown Brilliant green – Lubricating oil Light brown Light grey – Flare gases Canary yellow – – Азот Канареечный желтый Черный – Кислород Белый Желтый 0313 – Hydrogen Canary yellow Signal red French blue Naptha Dark Admirality grey Light brown Black LPG (Liquid) Dark Admirality grey Ярко-зеленый Темно-фиолетовый Расположение цветной полосы и этикеток Цветовые и идентификационные этикетки на трубе должны быть хорошо видны со всех сторон, особенно когда трубы находятся над головой . ASME B13.1 и IS 2379предоставить рекомендации по расположению маркировки. В таблице ниже приведены общие рекомендации, содержащиеся в стандартах. 9031. Расположение цветовой полосы Согласно IS -2379 в соответствии с BS 1710 и ASME B13.1 AT ATME B13.1 AT AT ATME B13.1 AT ATME B13.1 AT ATME B13.1 AT ATME B13.1 Места пересечения и точки смены направления трубопроводов Примыкающие к смене направления, ответвления Другие точки, такие как середина каждого трубопровода, возле клапанов, соединительных стыков сервисного оборудования, стен, по обе стороны водопропускных труб там, где трубы проходят сквозь стены или полы Интервал 50 м с интервалами на прямых участках трубопровода, достаточными для идентификации В начальной и конечной точках Вы мастер по компонентам трубопроводов? Не забудьте подписаться. ASTM A210 класса A1 Производители и поставщики до контента ASTM A210 класса A109 ₹ 185,00 ASTM A210 Grade A1. ! Мы являемся поставщиком и дистрибьютором труб для паровых котлов ASME SA 210 Grade A1. Мы предлагаем качественные котельные трубы и трубы ASME SA210 / ASTM A210 различных марок и спецификаций. Эти трубы теплообменника ASTM A210 изготовлены из сырья самого высокого качества и доступны в различных размерах, формах, размерах, толщине, сортах и ​​твердости. Для нас качество всегда стоит на первом месте, и мы готовы предоставить нашим клиентам 100% бесплатную замену. В то же время мы также стремимся к тому, чтобы качество наших холоднотянутых труб марки A210 было лучшим в отрасли. Наше постоянное внимание к качеству, цене и обслуживанию помогло нам получить множество заказов из Индии и за рубежом. Мы приглашаем вас связаться с нами для получения лучших цен на бесшовные трубы из углеродистой стали ASTM A210 Gr A1 с нашего завода. Спецификация : ASTM A210 Grade A охватывает бесшовные трубы из среднеуглеродистой стали с минимальной толщиной стенки, котельные трубы и дымоходы котлов, включая безопасные концы, арочные и опорные трубы и трубы пароперегревателя. Размер : от 1/2” НБ до 3” НБ Толщина : от 1 мм до 8 мм с графиком СЧ30, СЧ40, СЧ50, СТД, СЧ80, XS, СЧ60, СЧ80, СЧ220, СЧ240, СЧ260, ХХS. Почему стоит выбрать компанию Metline в качестве поставщика труб из углеродистой стали ASTM A210 класса A1? Качественная продукция : Компания Metline обещает качество со 100% гарантией замены. Все наши продукты проходят испытания в соответствии с международными стандартами производства. Все наши трубы из нержавеющей стали производятся по стандарту ISO 9.001 сертифицирован на заводе и поставляется с MTC в соответствии с EN 10204 3.1. Гарантия лучшей цены на трубы из углеродистой стали ASTM A210 класса A1:  Приобретая продукцию Metline Industries, вы получаете все напрямую от производителя и акционера! У нас есть средний ежедневный объем продаж около 40 тонн стальных труб из склада более 600 тонн. Мы верим в то, что предлагаем нашим клиентам большие скидки за количество, и тесно сотрудничаем с ними по всем требованиям их проектов. Мы всегда предлагаем наиболее конкурентоспособные цены на трубы из углеродистой стали как для потенциальных, так и для существующих клиентов. Быстрые расценки и доставка : Мы понимаем вашу потребность в закупке материалов в кратчайшие сроки. У нас есть обширные запасы труб и труб из углеродистой стали стандартного размера, что позволяет нам немедленно доставлять товары всем нашим клиентам в Индии и за рубежом. У нас есть широкий ассортимент бесшовных труб из углеродистой стали для быстрой доставки. Качественное сырье : Мы используем высококачественное сырье для производства труб и труб из углеродистой стали. Наше сырье проверяется на качество перед использованием в производстве конечного продукта. Мы также можем предложить поэтапную проверку труб и труб из углеродистой стали. Стандартные и нестандартные размеры для ASTM A210 Grade A1 Трубы из углеродистой стали: Мы можем предложить трубы и трубы из углеродистой стали как стандартных, так и нестандартных размеров в кратчайшие сроки. Полная документация: Мы предоставляем полную документацию, связанную с продуктом, нашим клиентам перед доставкой товара. Количество бесшовных труб ASTM A210 GRADE A1 Категории: Трубы из углеродистой стали, Стальные трубы и трубки Описание Описание Компания Metline является ведущим и заслуживающим доверия брендом в Индии, занимающимся производством и экспортом труб из углеродистой стали ASTM A210 Gr A1. Поставляемые нами бесшовные трубы ASTM A210 GR A1 обладают превосходными характеристиками, такими как прочная конструкция, точные размеры, коррозионная стойкость и многое другое. Наши высококачественные стальные трубы, хорошее обслуживание клиентов, а также собственные возможности по обработке труб и труб сделали нас одним из новых поставщиков труб из углеродистой стали ASTM A210 Gr A1 в Индии и за рубежом. ASTM A210 Grade A1 Производство углеродистой стали, диапазон запасов и подачи 903 Уровень ASTM A210 класс A1 Углеродная сталь. Размер наружного диаметра 1/4 ″ NB до 2 ″ NB Толщина стенки 1 мм до 8 мм Форма .0313 Расписание СЧ30, СЧ40, СЧ50, СТД, СЧ80, XS, СЧ60, СЧ80, СЧ220, СЧ240, СЧ260, XXS Длина, Одинарная Резьба и Rom Type Seamless Tube End Plain End, Beveled End, Treaded Inspection Third Party Inspection, Buyer Inspection Packing Weaving Bag, Seaworthy Bundles, Wooden Чехол при необходимости Специальные данные Размеры и спецификация, кроме выше, можно изготовить по запросу Сертификация EN 10204 3,1 Доставка Доставка Доставка 9031 3 . Сделать на заказ Материалы ASTM A210 Трубы из углеродистой стали класса A1 ASTM A210 — это стандарт, покрывающий бесшовные трубы котла и пароперегревателя из среднеуглеродистой стали. ASTM A210 также охватывает минимальную толщину стенки, размеры труб, дымоходы котлов, включая безопасные концы, арки и опорные трубы. ASTM A210 обеспечивает свойства при растяжении и твердости, но применимо только к определенным ограничениям по размеру. Производство материалов должно быть уничтожено. Трубы должны изготавливаться бесшовным способом, маркироваться как горячедеформированные или холоднодеформированные. Состояние поверхности должно быть указано в заказе. Chemical Composition Of ASTM A210 Grade A1 Carbon Steel Tubes Grade C(Max) Mn Si(Min) P(Max) S(Max) A1 0.27 Max.0.93 0. 1 0.035 0.035 C 0.35 0.29~1.06 0.1 0.035 0.035 Mechanical Properties Of ASTM A210 Трубы из углеродистой стали класса A1 Grade Tensile Strength(Mpa) Yield Strength(Mpa) Elongation (%) A1 ≥ 415 ≥ 255 ≥ 30 C ≥ 485 ≥ 275 ≥ 30 Другие типы A210 класса A1.0313 ASTM A210 GR A1 Carbon Seamless Tube ASTM A210 Grade A1 Carbon Round Seamless Tube A210 GR A1 Carbon Steel Seamless Tube A210 GR A1 CS Polished Seamless Tube ASTM A210 GR A1 CS Seamless Tubes Углерод A210 Gr A1 Бесшовные трубки A210 GR A1 Бесшовные трубки CS A210 Gr A Tubes Применение Специальные химические вещества 7 Фармацевтика 0058 Фармацевтическое оборудование Ссылка для загрузки страницы Перейти к началу ASTM A210 Grade A1 Pipeists Stockists, ASME SA210 Gr A1 Бесшовные котельные трубы из среднеуглеродистой стали Экспортеры ASTM A210 Pipes Stockist, экспортер бесшовных котельных труб из углеродистой стали ASTM A210 в Индии — класса A1 Надежное и признанное имя в отрасли нержавеющей стали! Производитель бесшовных котельных труб ASTM A210, котельных труб ASTM A210, труб и труб из углеродистой стали ASTM A210 Среднеуглеродистая сталь ASTM A210, класс A1 Бесшовные котельные трубы ASTM A210 — это стандарт, который распространяется на все трубы и трубы из стали и углеродистой стали, предназначенные для использования в транспортных системах, особенно когда трубы должны выдерживать высокое давление и температура. Труба в соответствии с ASTM A210 охватывает минимальную толщину стенки и размеры труб. ASTM A210 Grade A1 Pipe Трубы считаются лучшей категорией труб из-за их превосходной способности выдерживать высокие температуры. Они очень эластичны и обладают большой прочностью, поэтому очень эффективны при транспортировке нагретого масла, пара, газа или любого другого материала из котла в любое другое место. Общие спецификации : Существуют различные типы труб ASTM A210 Grade A1 , и некоторые из них являются поставщиками котельных труб, экспортерами, трубами теплообменников, изоляционными паровыми нагревательными трубами и многими другими. Эти трубы соответствуют стандартам ASME SA 210 и ASTM A210 с внешним диаметром от 12,7 мм до 114,3 мм. средняя толщина стенки этих труб колеблется от 0,8 мм до 15 мм, а их длина — от 5 до 25 мм. их класс А1. Длина и толщина стенки могут быть отрегулированы производителем. Упаковка Трубы ASTM A210 Grade A1 упакованы производителем индивидуально. Сначала они завернуты в полиэтилен, а затем окончательно упакованы в деревянные ящики, чтобы продукт не пострадал во время транспортировки. Концы каждой трубы должным образом закрыты, чтобы предотвратить коррозию и проникновение вредных веществ. ASTM A210 Grade A1 Экспортер бесшовных стальных котельных труб, стандартный размер ASTM A210 Grade A1 Поставщик котельных труб из углеродистой стали, ASME SA210 Grade A1 Тепловые трубы из среднеуглеродистой стали, ASTM A210 Gr. Акционер бесшовных труб из углеродистой стали A1, трубы из котельной стали ASTM A210 класса A1, стальные котельные трубы ASTM A210 Gr A1 в Индии. Стандартная спецификация для труб ASTM A210 класса A1 Спецификация АСТМ А210 / АСМЭ СА210 Типы Бесшовные — горячекатаные/холоднотянутые Размер внешнего диаметра 1/4″ NB до 2″ NB (номинальный размер отверстия) Толщина стенки Толщина от 1 мм до Толщина 8 мм Длина 5800мм; 6000мм; 6096мм; 7315 мм; 11800мм; и так далее. Максимальная длина 25000 мм, также может быть предложен U-образный изгиб. Концы труб Гладкие концы / скошенные концы / резьбовые концы / муфта Условия поставки После прокатки, холодной вытяжки, нормализующей прокатки Упаковка Свободно / Связка / Деревянный поддон / Деревянный ящик / Пластиковые тканевые обертки / Пластиковые торцевые заглушки / Скошенный протектор   Применение труб ASTM A210 класса A1 Трубы ASME SA210 класса A1 или трубы ASME SA210 класса A1 известны своей исключительной производительностью и обычно разрабатываются для удовлетворения требований. Мы предлагаем широкий ассортимент бесшовных труб для котлов и пароперегревателей из углеродистой стали ASTM A210 через нашу всемирную сеть складских филиалов. Эти трубы и трубки используются в различных отраслях промышленности, таких как: Трубы ASTM A210 класса A1 используются в теплообменниках ASTM A210 Grade A1 Трубы используются в котельных трубах с электрическим сопротивлением Использование труб ASTM A210 Grade A1 в нефтяной промышленности ASTM A210 Grade A1 Трубопроводы для труб общего назначения ASTM A210 Grade A1 Pipe Tubes использует в обрабатывающей промышленности ASTM A210 Grade A1 Использование труб в нефтяной промышленности ASTM A210 Grade A1 Tubes использует в изоляционных паровых нагревательных трубах Использование труб ASTM A210 Grade A1 в нефтегазовой промышленности Трубы ASTM A210 класса A1 используются в теплообменном оборудовании ASTM A210, класс A1 Использование труб в химической промышленности Трубы ASTM A210 класса A1 используются в трубчатых теплообменниках ASTM A210 Grade A1 Трубы и трубки Прейскурант АСТМ А210 котельных труб углеродистой стали ранга А1 Stockists 850–1100 долл. США / метрическая тонна ASTM A210 Grade A1 Поставщики промышленных бесшовных котельных труб и труб 1–2 долл. США /килограмм Котельные трубы из углеродистой стали ASTM A210 класса A1 1880,0-1900,0 долл. США / тонна ASTM A210 Класс A1 Бесшовные стальные трубы и трубки Экспортеры 430–450 долл. США / Метрическая тонна Котельные трубы ASTM A210 класса A1 в Индии INR 56988-63692 / метрическая тонна ASME SA210 Grade A1 Бесшовные круглые трубы и трубки 750–1150 долл. США / метрическая тонна ASTM A210 Grade A1 Горячедеформированные бесшовные трубы и трубы 1880,0-1900,0 долл. США / тонна ASTM A210 Gr A1 Бесшовные дистрибьюторы труб пароперегревателя из углеродистой стали 850–1050 долл. США / метрическая тонна Поставщики бесшовных котельных труб высокого давления ASTM A210 класса A1 1–2 долл. США /килограмм ASTM A210 Grade A1 Холоднокатаные бесшовные котельные трубы из углеродистой стали 850–1250 долл. США / метрическая тонна ASTM A210 Grade A1 Бесшовные котельные трубы из углеродистой стали Экспортеры 2–15 долларов США / килограмм ASTM A210 Grade A1 Pipes Tubes of Top Approved Companies SABIC — Saudi Arabia Shell ALBA — Saudi Arabia QAFCO — Qatar Maaden — Saudi Arabia KNPC — Кувейт Qatar Petroleum — Катар Kuwait Oil Company — Кувейт ADNOC — Объединенные Арабские Эмираты Petroleum Development Oman — Oman Orpic — Oman Takreer — Abu Dhabi Yasref — Abu Dhabi Petrobras — Brazil PETRONAS — Malaysia NIOC — Иран NPDC — Нигерия EGPC — Египет Направления экспорта для ASTM A210 Grade A1 Pipes Германия, Китай, Индия, Пуэрто-Рико, Мексика, Швеция, Афганистан, Намибия, Аргентина, Новая Зеландия, Украина, Гамбия, Марокко, Финляндия, Венгрия, Болгария, Таиланд, Ангола, Израиль, Монголия, Иран, Чили, Греция, Ливан, Ирландия, Южная Африка, Румыния, Чили, Сербия, Швейцария, Япония, Перу, Южная Корея, Литва, Зимбабве, США, Йемен, Тайвань, Бахрейн, Кения, Иордания, Коста-Рика, Ирак, Оман, Венесуэла, Габон, Австралия, Россия, Хорватия, Азербайджан, Бразилия, Франция, Объединенные Арабские Эмираты, Тибет, Словакия, Сингапур, Португалия, Нигерия, Гонконг, Казахстан, Чехия, Алжир, Эстония, Ливия, Эквадор, Австрия, Бельгия, Боливия, Кувейт, Филиппины, Италия, Польша, Непал, Саудовская Аравия, Бутан, Турция, Шри-Ланка, Испания, Катар, Макао, Индонезия, Беларусь, Норвегия, Малайзия, Канада, Египет, Гана, Великобритания, Дания, Бангладеш, Вьетнам, Тунис, Тринидад и Тобаго, Нидерланды, Колумбия, Нигерия Что означает номер на огнетушителе? Последовательность цифр и букв огнетушителей может спасти вашу жизнь или поставить ее под угрозу Использование неподходящего огнетушителя может значительно усугубить пожар. Масляные пожары распространились. Каскад электрических пожаров. Дрова продолжают гореть. По этой причине правила пожарной безопасности многое говорят о выборе и размещении огнетушителей. Но даже в запале важно, чтобы огнетушитель соответствовал опасности возгорания. В этой статье мы объясним, что означают цифры (и буквы) на огнетушителе и что они указывают на его пригодность для тушения определенных типов пожаров. Мы рассмотрим основы, рассмотрим несколько примеров и подробно рассмотрим тесты, использованные для получения этих выводов. Если вы хотите просмотреть список огнетушителей с рейтингом, просмотрите наш выбор. Буквы и цифры обозначают тип и размер огня, с которым может справиться огнетушитель Все пожары относятся к одному из пяти буквенных классов: Класс A : Древесина, бумага и другие «обычные горючие материалы» Класс B: Легковоспламеняющиеся жидкости и газы, за исключением жира и растительного масла Класс C: Пожары, усиливающиеся или продолжающиеся из-за электрического оборудования, находящегося под напряжением Класс D: Горючие металлы, такие как магний Класс K: Жиры, масла и смазки, используемые при приготовлении пищи Эти классы составляют основу классификаций огнетушителей, и их различия имеют важное значение для пожаротушения. Например, использование углекислотного или водяного огнетушителя при горящем металле может иметь катастрофические последствия, как показано на видео ниже: Буквы на этикетке огнетушителя указывают, с какими классами огня он может эффективно бороться. Например, огнетушитель с маркировкой «1 A :1 B : C » может тушить пожары класса A, класса B и класса C, если он достаточно большой, чтобы потушить пламя. Вот тут-то и появляются цифры. Цифры, предшествующие буквам на этикетке, показывают, какой объем огня может потушить огнетушащее вещество — порошок, газ или другой огнетушащий материал. Как часть классификации огнетушителей, цифры на этикетке могут означать: Сколько воды потребуется, чтобы соответствовать мощности агента против пожаров класса А Площадь пожара класса B, который агент может потушить Для каждого A огнетушитель содержит эквивалент 1,25 галлона воды. Таким образом, огнетушитель «8А» тушит пожары класса А, а также 10 галлонов воды (8 x 1,25 = 10), а огнетушитель 40А обеспечивает мощность тушения пожара на 50 галлонов. Для каждого B, огнетушитель может остановить один квадратный фут пожара класса B. Огнетушитель 10B может остановить 10 квадратных футов огня класса B, огнетушитель 20B может остановить 20 квадратных футов и так далее. Как насчет букв и цифр для огнетушителей классов C, D и K? Огнетушители класса C: электрические пожары Огнетушители, предназначенные для борьбы с электрическими пожарами, имеют букву «C», но перед ней никогда не стоит номер. Все пожары класса C — это просто пожары класса A или класса B с добавлением электричества. Буква «C» указывает только на то, что в огнетушителе используется вещество, не проводящее электричество . Огнетушители на водной основе и некоторые пенные огнетушители не могут тушить пожары класса А или класса В, связанные с электрическим оборудованием (поэтому на этикетке нет буквы «С»). А вот огнетушители, использующие инертные газы и различные порошковые смеси, могут, то есть имеют рейтинг «A:B:C». Огнетушители класса K: масла, жиры и смазки Эти этикетки относятся к пожарам класса K (кухонные масла, жиры и смазки) почти таким же образом. Огнетушители, способные тушить пожары класса K, могут иметь на этикетке букву «K», но не иметь номера. Это потому, что опасности класса K сильно различаются. Для того же объема твердого топлива (скажем, древесного угля) может потребоваться значительно большая мощность пожаротушения, чем для жидкого топлива (например, жира для фритюрницы). Огнетушители класса K могут контролировать возгорание во фритюрницах. Источник: База ВВС Эдвардс Вместо того, чтобы пытаться дать огнетушителям класса K единый рейтинг, Международный кодекс пожарной безопасности и другие стандарты пожарной безопасности рекомендуют размеры, основанные на конкретных опасностях на кухне. А в некоторых случаях, например, когда используются фритюрницы с особенно большой площадью поверхности, производитель должен предоставить рекомендации. Огнетушители класса D: металлические пожары Хотя они должны быть перечислены и маркированы, покупатели не могут просто полагаться на букву «D», чтобы указать на пригодность огнетушителя к возгоранию металла. Подобно опасностям класса K, одна опасность класса D отличается от другой. Эта тема настолько сложна, что Национальная ассоциация противопожарной защиты (NFPA) разработала целый стандарт только для горючих металлов. Некоторые агенты класса D останавливают один тип горения металла, в то время как другие могут справиться с несколькими. И даже агенты, подходящие для нескольких типов огня, будут лучше работать с некоторыми типами металлов, чем с другими. Немного потренировавшись, узнайте, что означают цифры и буквы на огнетушителе. Ниже двух логотипов — сертификатов UL и ULC — находится слово «Классификация». Справа расположены буквы и цифры, составляющие типичную классификацию огнетушителей. Рассмотрим несколько примеров: Модель огнетушителя: Buckeye Purple K Dry Chemical Вес: 20 фунтов Классификация: 120B:C Подходит для: Тушение пожаров горючими жидкостями и газами, за исключением пожаров на кухне, площадью до 120 квадратных футов. Безопасно использовать при пожарах, связанных с электрическим оборудованием под напряжением. Модель Edtingtingwiser: Buckeye Abc Fair Edgentwisher (Dry Chemical) Вес: 2,5 фунта Классификация: 1A: 10B: C Good для: . дома или транспортных средств. Он обеспечивает эквивалент 1,25 галлона воды против пожаров класса А. Число 10 указывает на то, что огнетушитель борется с пожарами класса B размером до 10 квадратных футов. Это безопасно для пожаров класса C. Модель Edtingtingwiser: Buckeye ABC Dry Chemical Edgingtailinger Вес: 20 фунтов Классификация: 10A: 120B: C Хороший для: . Этот огнетушитель обеспечивает мощность пожаротушения 12,5 галлонов против возгорания обычных горючих материалов и мощность пожаротушения 120 квадратных футов против горючих жидкостей и газов. Он может безопасно бороться с электрическими пожарами класса C. Модель Edtingtingwiser: Buckeye CO2 Extinguisher Вес: 15 фунтов Классификация: 10B: C Хороший для: класс B и класс C FIRES, но но класс A Fire. Этот огнетушитель CO2 обеспечивает 10 квадратных футов мощности пожаротушения против легковоспламеняющихся жидкостей и газов. Стоит отметить, что время разряда углекислотного огнетушителя 10B:C увеличивается с его размером. 15-фунтовая модель, изображенная выше, может распылять в течение 15 секунд непрерывно, в то время как 20-фунтовая модель Buckeye работает 20 секунд. Откуда берутся эти классификации? Эти классификации очень точны. Цифра 1 перед буквой «А» означает 1,25 галлона воды. Цифра 1 перед буквой «В» означает, что огнетушитель обладает огнетушащей мощностью в один квадратный фут. Это достаточно просто. Но можно с уверенностью сказать, что большинство людей не оценивают пожар с точки зрения количества галлонов воды, необходимых для его тушения. А при обычном использовании различных легковоспламеняющихся жидкостей — от разбавителей краски до бензина — стоит немного больше подумать о том, почему эта система работает именно так. Буквы и цифры на огнетушителе не сильно изменились за эти годы. Стандарты, используемые для оценки качества огнетушителей и потенциала пожаротушения, существуют уже более 90 лет, во многом благодаря организации, известной сегодня как UL . Более 50 лет назад такие журналы, как Popular Mechanics, восторженно писали о появлении «универсального» огнетушителя — первого огнетушителя, получившего рейтинг ABC от Underwriters’ Laboratories. Источник: Google Книги 9.0002 На протяжении более 125 лет организация, ранее известная как Underwriters’ Laboratories, помогала профессионалам в области пожарной безопасности оценивать и измерять риски. Их исследования, тесты и сертификаты оказывают огромное влияние на установку и производство продуктов пожарной безопасности во всем мире. Сегодня почти все огнетушители имеют маркировку UL, подтверждающую их способность бороться с определенными типами пожаров. UL также разработал тесты, используемые для определения того, насколько большими могут быть эти пожары. Короче говоря, буквы и цифры на огнетушителе означают то, что они означают, во многом благодаря UL. Какие тесты стоят за этими классификациями? Для получения категории «А» огнетушитель должен постоянно проходить испытания деревянных панелей UL. Число перед буквой «А» увеличивается с размером деревянной панели, указывая на то, что огнетушитель может тушить лесные пожары все больших и больших размеров. Например: Панель размером 8 футов x 8 футов: рейтинг 1-A Панель 10 футов x 10 футов: рейтинг 2-A Панель размером 12 футов x 12 футов: рейтинг 3-A Техники аккуратно сооружают панели из сосны, расположенной на равном расстоянии друг от друга, устанавливают их на бетон и обрызгивают панель мазутом. UL также проводит дополнительные испытания класса A с «испытательной кроваткой», похожей на Jenga сборкой из сложенной древесины, показанной ниже: Изображение огневого испытания кроватки для огнетушителей 1А. Источник: Джайнский университет Тесты UL определяют размер числа, предшествующего букве «В», путем тестирования огнетушителя на горящие массы бензиноподобного топлива. Техники помещают это топливо в квадратные поддоны в двух отдельных тестах: Испытания в помещении, в которых используются поддоны размером от 2,5 квадратных футов до 50 квадратных футов размером . Испытания на открытом воздухе, в которых используются кастрюли размером от 100 квадратных футов до 1600 квадратных футов Но даже если огнетушитель останавливает огонь площадью 1600 квадратных футов во время этих испытаний, это не означает, что он получает рейтинг 1600B. Огнетушители работают лучше в руках опытного оператора, чем в руках пользователей-любителей. UL объясняет это тем, что делает число перед буквой B равным всего 40% площади, надежно потушенной профессионалом. Классификация UL указывает пользователям и покупателям правильное направление Знание того, что означают буквы и цифры на огнетушителе, может иметь решающее значение для жизни или смерти. Но это знание может только привести пользователей до сих пор. Важные законы помогают владельцам зданий и другим лицам подбирать огнетушители в соответствии с рисками, с которыми сталкиваются строения. Для тех, кто покупает или размещает огнетушители, или для тех, кто хочет узнать больше о том, что требуется от правил пожарной безопасности и пожарной безопасности, — посмотрите наши предыдущие блоги: «Когда и где следует устанавливать огнетушители? Практическое руководство для владельцев зданий» «Полное руководство по классам огнетушителей: техническое обслуживание и использование» «Руководство по бытовым огнетушителям: типы и размещение» «Автомобильные огнетушители значительно повышают безопасность — и они необходимы для некоторых типов транспортных средств» Если вы ищете новый огнетушитель, QRFS с гордостью предлагает выбор от Buckeye из Северной Каролины, производителя пожарного оборудования американского производства с 1968. Наш склад включает: Сухие химические огнетушители ABC класса от 1A:10B:C до 10A:120B:C Огнетушители на углекислом газе (CO2) мощностью от 5:B:C до 10B:C Сухой химический огнетушитель Buckeye 120B:C «Purple K», разработанный для тушения даже самых серьезных возгораний легковоспламеняющихся жидкостей Огнетушители, такие как Buckeye’s Purple K, проходят тщательные внутренние и сторонние испытания. Ознакомьтесь с полным ассортиментом проверенных и надежных огнетушителей. Вопросы о рейтингах огнетушителей? Позвоните нам по телефону +1 (888) 361-6662 или напишите по электронной почте [email protected]. Первоначально этот блог был размещен на blog.qrfs.com. Если эта статья помогла вам понять, что означают цифры и буквы на огнетушителе, мы приглашаем вас добавить или подписаться на нас на Facebook.com/QuickResponseFireSupply или в Твиттере @QuickResponseFS. ASME Спецификация материалов и марки для труб, трубок, поковок, отливок, фитингов, клапанов, гаек и болтов – сварка и неразрушающий контроль Для полной идентичности материала нам нужны две вещи; Спецификация материала Марка материала Например, в SA 106 Gr. B «SA106» — это спецификация материала, и «Gr.B» — марка материала. Обратите внимание, что для конкретной спецификации может быть более одного класса. Например, SA106 имеет три класса: класс A, класс B и класс C. В этой статье объясняются спецификации и классы материалов в соответствии с ASME Sec II для следующих товаров/товаров; 1. Pipes 2. Tubes 3. Forgings 4. Castings 5. Fittings 6. Valves 7. Nuts and Болты   Спецификации материалов ASME для труб: 1. SA 53: Горячеоцинкованные, оцинкованные, сварные и бесшовные трубы 2. SA 106: Бесшовные трубы из углеродистой стали для работы при высоких температурах SA 312: Бесшовные, сварные и холоднодеформированные трубы из аустенитной нержавеющей стали 4. SA 333: Бесшовные и сварные стальные трубы для эксплуатации в условиях низких температур и других применений с требуемой ударной вязкостью 5. SA 335: Бесшовная сталь Ферритная сталь Труба из легированной стали для работы при высоких температурах 7. SA 376: Бесшовные трубы из аустенитной стали для высокотемпературных служб 8. SA 409: Сварные или сварные трубы из аустенитной стали большого диаметра Работа при высоких температурах 9. SA 672: Electric-fusion-welded Steel Pipe For High-pressure Service At Moderate Temperatures   Popular Grades for Pipes: Material Specification и Марка (ASME ) P.No /Group No . SA 106 гр.B П 1/1 SA 672 гр. B П 1/1 ЮАР 106 Гр.С П 1/2 СА 335 П 11 П 4/1 СА 335 Р 12 П 4/1 СА 335 Р 22 Р 5/1 СА 376 ТП 321Н П 8/1 СА 376 ТП 304H П 8/1 СА 376 ТП 316Н П 8/1 СА 376 ТП 347Н П 8/1   Спецификации материалов для труб: 1. SA 179: Бесшовные холоднотянутые трубы теплообменника и конденсатора из низкоуглеродистой стали 2. SA 192: Бесшовные котельные трубы из углеродистой стали для работы под высоким давлением 3 3 0 . SA 209: Бесплатные котлы сплавного сплав с углерод-молибденом и Сверхучитель Трубки 4. SA 210: Sweeper-Carer-Carer-Carer-Carer-Carer-Carer-Carer-Carer-Carer-Carer-Carer-Carer-Carer-Carer-Carer-Carer-Carer-Carer-Carer-Carer-Carer-Carer-Carer-Carer-Carer-Carer-Carer-Carer.1747 Пароперегреватель Трубки 5 . SA 213: Seamless Ferritic And Austenitic Alloy-steel Boiler, Superheater , And Heat-exchanger Tubes 6 . SA 249: Сварной котел из аустенитной стали, пароперегреватель , теплообменник и трубы конденсатора 7 . СА 556: Бесшовная холоднотянутая углеродистая сталь. SA 688: Seamless And Welded Austenitic Stainless Steel Feedwater Heater Tubes   Popular Grades for Tubes: SA 179 Р 1/1 ЮАР 192 П 1/1 SA 210 Гр A1 П 1/1 SA 210 гр. С П 1/2 SA 556 Гр C2 П 1/2 СА 209 Т1 П 3/1 СА 209 Т1а Р 3/1 СА 209 T1b П 3/1 СА 213 Т11 П 4/1 СА 213 Т12 П 4/1 СА 213 Т22 Р 5/1 СА 213 Т5 Р 5/1 СА 213 Т9 П 5/2 СА 213 ТП 321Н П 8/1 SA 213 TP304 H П 8/1 СА 213 ТП 304 П 8/1 СА 249 ТП 304 П 8/1 СА 688 ТП 304 Р 8/1 SA 213 TP 316 H П 8/1 SA 213 TP 347 H П 8/1   Material Specifications for Plates: 1. SA 240: Chromium And Chromium-nickel Stainless Steel Plate, Sheet, And Strip For Pressure Vessels And For General Applications 2. SA 299: Плиты для сосудов под давлением, углеродистая сталь, марганец-кремний 3. SA 302: Плиты для сосудов под давлением, легированная сталь, марганец-молибден и марганец, молибден-никель 4. SA 387: Плиты для сосудов под давлением, сплав Сталь, хромомолибден 5. SA 515: Плиты сосудов под давлением, углеродистая сталь, для эксплуатации при средних и высоких температурах -температурный сервис 7. SA 517: Плиты для сосудов под давлением, легированная сталь, высокопрочные, закаленные и отпущенные 8. SA 204: Плиты для сосудов под давлением, легированная сталь, молибден 9.SA 21 5: Давление Плиты сосудов, легированная сталь, марганцево-ванадиевый никель 10. SA 283: Плиты из углеродистой стали с низкой и средней прочностью на растяжение 11. SA 285: Плиты сосудов под давлением, углеродистая сталь, низко- и промежуточная прочность на растяжение Сила 12. SA 353: Плиты для сосудов под давлением, легированная сталь, дважды нормализованная и закаленная, 9% никеля 13. SA 455: Плиты для сосудов под давлением, углеродистая сталь, высокопрочный марганец 2 190. SA 533: Плиты для сосудов под давлением, легированная сталь, закаленная и отпущенная, марганцево-молибденовая и марганцево-молибден-никелевая 15. SA 537: Плиты для сосудов под давлением, термообработанные, углеродисто-марганцево-кремниевая сталь 16. SA 542: Пластины сосудов под давлением, легированная сталь, закалка и отпуск, хром-молибден и хром-молибден-ванадий   Популярные марки для Пластины: Спецификация материала и марка (ASME ) 73 P. No /Group No . SA 516 Gr 60 П 1/1 SA 516 Gr 70 П 1/2 ЮА 299 П 1/3 SA 515 Gr 70 П 1/2 SA 387 Гр 12 П 4/1 SA 387 Гр 22 Р 5/1 SA 240 ТИП 321 П 8/1 SA240 – ТИП 304 П 8/1 SA240 – ТИП 316 П 8/1 SA240 – ТИП 347 П 8/1 Спецификации материалов для снимков: 1. SA 105: Запроки из углеродной стали, для трубопровода 2. SA 181: Забольная сталь, для прощения за трубопроводы 2. SA 181: углеродная сталь, для общего пользования 9003 2. SA 181: углеродистая сталь, для общего назначения 9003 2. SA 181: углеродистая сталь, для общего назначения 9003 2. SA 181: углеродная сталь, для общего назначения 2. SA 181: углеродная сталь. 3. SA 182: Кованые или прокатные фланцы из сплава и нержавеющей стали, кованые фитинги, клапаны и детали для работы при высоких температурах 4. SA 266: Поковки из углеродистой стали для компонентов сосудов под давлением 5. SA 336: Поковки из легированной стали для деталей, работающих под давлением и при высоких температурах Поковки, требующие испытания на ударную вязкость компонентов трубопроводов 7. SA 372: Поковки из углеродистой и легированной стали для тонкостенных сосудов под давлением 8. SA 723: Поковки из легированной стали для высокопрочных компонентов, работающих под давлением   Популярные марки для Поковки: Спецификация материала и марка (ASME 3 3 9 P. No /Group No . СА 105 П 1/2 СА 182 F12 П 4/1 SA 182 F22 Р 5/1 SA 182 F321 H П 8/1 SA 182 F304 H П 8/1 SA 182 F316 H П 8/1 SA 182 F347 H П 8/1   Отливки Материал Технические характеристики: 1. Sa 216: Стальные отливки, углеродистые, пригодные для сварки плавлением для работы при высоких температурах 3. Sa 351: Отливки аустенитные, аустенитно- ферритные (дуплексные), для деталей, работающих под давлением 4. Sa 352: Steel Castings, Ferritic And Martensitic, For Pressure-containing Parts, Suitable For Low-temperature Service   Popular Grades for Castings: Спецификация и марка материала (ASME ) P. No /Group No . SA 216 WCB П 1/2 СА 216 ВКК П 1/2 СА 217 ВК1 П 3/1 СА 217 WC6 П 4/1 СА 217 С 5 П 5/2 СА 217 туалет 9 Р 5/1 SA 351 CF 8 П 8/1 SA 351 CF 8M П 8/1 SA 351 CF 8C П 8/1 SA 351 CH 20 П 8/2   Спецификации материалов для фитингов: 1. SA 234: Фитинги для трубопроводов из кованой углеродистой стали и легированной стали для эксплуатации при умеренных и высоких температурах Сталь и легированная сталь для эксплуатации при низких температурах   Спецификации материалов для фланцев: 1. SA 105: Для поковок из углеродистой стали1748 2. SA 182: Кованые или прокатные фланцы из легированной и нержавеющей стали, кованые фитинги, клапаны и детали для работы при высоких температурах 3. SA 350: Углеродистая и низколегированная сталь Пробои, требующие тестирования на выносливость Notch для компонентов трубопроводов Спецификации материалов Для клапанов: 1. SA 216: Steels Casting1748 2. SA 217: Отливки из мартенситной нержавеющей стали и сплавов для деталей, работающих под давлением, пригодные для работы при высоких температурах 3. SA 74, Ферритный И мартенситный, для деталей, работающих под давлением, пригодных для эксплуатации при низких температурах Для эксплуатации при высоких температурах Спецификации материалов для гаек и болтов: 1. Published by admin View all posts by admin
