Содержание

Резьбовые соединения арматуры с трубопроводом в зависимости от размещения резьбы на присоединительны…

Резьбовое соединение арматуры

Резьбовые соединения арматуры с трубопроводом в зависимости от размещения резьбы на присоединительных концах арматуры, бывают двух видов – МУФТОВОЕ или ШТУЦЕРНО-ТОРЦЕВОЕ.

Немецкое происхождение термина «штуцер» от глагола stutzen (подрезать, нарезать) выдает даже его звучание. Так из-за наличия нарезного ствола именовали использовавшиеся для вооружения армий вплоть до XIX столетия мушкеты. В современной технике это существительное применяется для определения короткого отрезка трубы (другими словами – втулки) с резьбой на обоих концах, служащего для присоединения труб и трубопроводной арматуры к агрегатам, установкам и резервуарам.

В штуцерном соединении присоединительный конец арматуры с наружной резьбой посредством накидной гайки подтягивается к трубопроводу. Его используют для арматуры малого и сверхмалого (с номинальным диаметром до 5,0 мм) диаметров.

Как правило, это лабораторная или иная специальная арматура. Например, редукторы, устанавливаемые на баллонах со сжатым газом. С помощью штуцерного соединения в трубопроводные сети «вживляются» различные контрольно-измерительные приборы (КИП), монтируются испарители, термостаты, многие виды оборудования, входящие в состав технологических линий химического производства.

Наиболее широкое применение получило МУФТОВОЕ СОЕДИНЕНИЕ. В этом случае в присоединительных концах корпуса арматуры нарезается внутренняя резьба, при помощи которой арматура наворачивается на соответствующую наружную резьбу, имеющуюся на трубопроводе. Герметизация соединения осуществляется непосредственно по резьбе уплотнительными материалами в виде льна, пеньки, фума и т. п. Это соединение используется обычно в литой арматуре, т. к. такая технология изготовления корпуса позволяет с минимальными затратами получить наружную конфигурацию присоединительного конца в виде муфты с шестигранником или специальными выступами под ключ.



Арматура, имеющая присоединительные концы с внутренней резьбой называется МУФТОВОЙ АРМАТУРОЙ. Изготавливается она, как правило, из сплавов цветных металлов (латунь, бронза), чугунов (серого и ковкого) и применяется на низких и средних давлениях. Однако встречается и стальная муфтовая арматура на давления до 16 МПа.

Для соединения с трубопроводом применяется внутренняя резьба трубная цилиндрическая по ГОСТ 6375-81 или трубная коническая по ГОСТ 6211-81. Размеры муфтовых концов с трубной цилиндрической резьбой для каждого DN от 6 до 80 арматуры из латуни, бронзы и чугуна установлены ГОСТ 6521-68. Для конической резьбы, а также для других материалов корпуса размеры – по технической документации заводов — изготовителей такой арматуры.

Второй вид резьбового соединения арматуры с трубопроводом – при помощи наружной метрической резьбы на присоединительном конце корпуса арматуры. На эту резьбу наворачивается накидная гайка, прижимающая к арматуре развальцованный конец трубопровода или ниппеля, приваренного или припаянного к трубопроводу.

Уплотнение осуществляется прокладкой или развальцованным концом присоединяемой трубы. Для этой цели на присоединительном конце корпуса выполняются конструктивные элементы, необходимые для уплотнения соединения. Такое соединение называют ШТУЦЕРНО-ТОРЦЕВЫМ.



Арматуру с наружной резьбой на присоединительных концах называют ЦАПКОВОЙ АРМАТУРОЙ. Она изготавливается из латуни, бронзы, алюминиевого и титанового сплавов, углеродистой и коррозионностойкой стали.

В зависимости от конструкции концы с наружной резьбой подразделяются на цапковые и штуцерные. Их размеры в зависимости от PN и DN для судовой арматуры регламентируются ГОСТ 2822-78, а для арматуры другого назначения – технической документацией заводов-изготовителей.

Следует отметить, что для проходной и угловой арматуры оба присоединительных конца делаются муфтовыми или цапковыми, штуцерными. Исключением из этого правила являются некоторые типоразмеры арматуры, у которых один конец выполнен с внутренней резьбой, а другой – с наружной (например, клапаны запорные латунные пожарные, клапаны из кислотостойкой стали на PN 1,6 МПа).

Более подробная информация представлена в следующих видеороликах:

Поделиться

Муфта разъёмная (арматура) ППР 20х3/4 с внутренней резьбой Deniz (Код:101-001-002-001-0011)

Официальный производитель и дистрибьютор пластиковых труб Deniz

Пн-Пт 9:00 — 18:00 

info@denizplast. kz

Алматы +7-777-07-80-030

Астана   +7-771-71-81-062

Официальный производитель и дистрибьютор пластиковых труб Deniz

Алматы +7-777-07-80-030

Астана   +7-771-71-81-062

Полипропиленовые трубы и фитинги

  2. Главная

    /

  3. Каталог

    /

  4. org/ListItem»>

    Полипропиленовые трубы и фитинги

    /

  5. Арматуры ППР с вн. резьбой

    /

  6. Муфта разъёмная (арматура) ППР 20х3/4 с внутренней резьбой Deniz (Код:101-001-002-001-0011)

Муфта разъёмная (арматура) ППР 20х3/4 с внутренней резьбой Deniz (Код:101-001-002-001-0011)

Product Info

Высококачественные разъёмные муфты (американки) 20х3/4 с внутренней резьбой полипропиленовые от производителя торговой марки Deniz для отопления и водоснабжения.

  • Номинальный диаметр: 20х3/4
  • Рабочее давление: 25 бар
  • PN: 25
  • Материал: полипропилен
  • Цвет — белый, серый
  • ГОСТ: 32415-2013
  • Количество в упаковке: 10 шт
  • Количество в ящике: 120 шт
  • Производство: Deniz

    • Вернуться к: Арматуры ППР с вн. резьбой

    Муфта разъёмная (арматура) ППР 20х1/2″ с внутренней резьбой Deniz (Код:101-001-002-001-001)Муфта разъёмная (арматура) ППР 25х1 с внутренней резьбой Deniz (Код:101-001-002-001-0021)

    • Description

    Это разъемный фитинг с внутренней резьбой представляет собой соединительный элемент трубопроводов, содержащий детали из полипропилена и металла. Имеет простую конструкцию, с переходом полипропиленовой части на металлическую резьбу. Данные арматуры подходят для монтирования в системах горячего и холодного водоснабжения, а также отопления на тех участках, где необходима защита от перегрева.

    Характеристики:

    • Номинальный диаметр: 20х3/4

    • Рабочее давление: 25 бар

    • PN: 25

    • Материал: полипропилен PPR

    • Производство: Deniz

    • Цвет — белый, серый

    • ГОСТ: 32415-2013

    • Где используется: для отопления и водоснабжения

    • Количество в упаковке: 10 шт

    • Количество в ящике: 120 шт

    • Срок службы: Более 50 лет

    Преимущества:

    Небольшой уровень теплопотерь, легкий вес, доступная цена, выдерживание давления до 25 бар — это все отличительные свойства наших фитингов. При производстве арматур, мы используем полипропилен — экологически чистый и высококачественный материал, который соответствует стандартам. Материал обладает малой химической активностью, на нем не образуется коррозия, ржавчина, известковые отложения. Благодаря качественным технологиям изготовления наши фитинги обладают хорошей прочностью и высокими техническими характеристиками. При надлежащем хранении — фитинг длительно сохраняет первоначальную форму, прочностные, температурные и химические свойства. Они надежно фиксируют участки трубопроводов между собой, обеспечивая устойчивость и долговечность соединений.

    Гарантия:

    Гарантийный срок составляет – 50 лет (при соблюдениях всех условий эксплуатации).

    Доставка:

    При заказе свыше 100 000 тг вы получаете бесплатную доставку по городу, если вы находитесь в городах: Алматы, Нур-султан (Астана), Караганда, Атырау, Актобе, Актау, Павлодар, Шымкент, Тараз.

    Цена:

    Наша компания является официальным производителем труб и фитингов «Deniz», цены предоставляем оптовым покупателям и компаниям в зависимости от объёма закупа, чтобы рассчитать стоимость и заказать, вы можете позвонить нам по номеру +7 777 078 00 30 или написать на Whatsapp. Вы получите бесплатную консультацию по всем интересующим вас вопросам и всю требуемую спецификацию на товар. Мы индивидуально подойдем к Вашему вопросу и быстро обработаем заявку. Другие товары нашей компании вы можете посмотреть на нашем сайте https://denizplast.kz

    Видео:

    Скачать технический каталог продукции Deniz

    Категории товаров

    Резьбовые фитинги – The Piping Engineering World

    Резьбовые фитинги используются в некритических областях применения, а также в тех случаях, когда рабочая среда находится при температуре окружающей среды, например воздух КИПиА, заводской воздух, охлаждающая вода, питьевая вода и т. д. Поскольку они не требуют сварки, они используется в местах, где сварка запрещена. Хотя ASME B16.11 предоставляет размеры для резьбовых фитингов размером от 1/8″ до 4″, обычно на технологических установках используются фитинги от 1/2″ до 1-1/2″.

    Теги : #Piping_Engineering #Piping_Fitings #Threaded_Fittings

    Резьбовые фитинги для трубопроводов

    Номиналы для резьбовых фитингов относятся к классам 2000, 3000, 6000. Выбор класса зависит от графика толщины трубы, как указано в ASME B16.11.

    1. Класс 2000 для Sch80 и XS,
    2. Класс 3000: Sch 160, 6000: XXS

    Диапазон размеров согласно ASME B16.11 составляет от 1/8″ до 4″.

    Стандарты размеров

    ASME B16.11 : Кованые фитинги, сварка внахлест и резьба.

    MSS-SP-83 : Соединения стальных труб класса 3000, приварные и резьбовые

    Доступные фитинги

    Колено с резьбой 90 градусов

    Используется для поворота трубопровода на 90 градусов в резьбовых трубопроводных системах. Доступный диапазон размеров от 1/8″ до 4″ согласно ASME B16.11.

    Таблица размеров

    Колено с резьбой 45 градусов

    Используется для изменения направления трубопровода на 45 градусов. Доступный диапазон размеров от 1/8″ до 4″ согласно ASME B16.11.

    Таблица размеров

    Резьбовая заглушка

    Используется для закрытия конца трубы. Доступный диапазон размеров от 1/8″ до 4″ согласно ASME B16.11.

    Таблица размеров

    Прямой и переходной тройник с резьбой

    Используется для разветвления под углом 90 градусов того же или уменьшающегося размера. Доступный диапазон размеров от 1/8″ до 4″ согласно ASME B16.11.

    Таблица размеров

    Крестовина с резьбой

    Они экономно используются для сокращения складских запасов. Вместо них используются два тройника. Доступный диапазон размеров от 1/8″ до 4″ согласно ASME B16.11.

    Таблица размеров

    Муфта с полной резьбой

    Используется для соединения одного отрезка трубы с другим в прямом направлении. Доступный диапазон размеров от 1/8″ до 4″ согласно ASME B16. 11.

    Таблица размеров

    Резьбовая полумуфта

    Используется для присоединения резьбового патрубка малого диаметра к сварной трубе большого диаметра. Доступный диапазон размеров от 1/8″ до 4″ согласно ASME B16.11.

    Таблица размеров

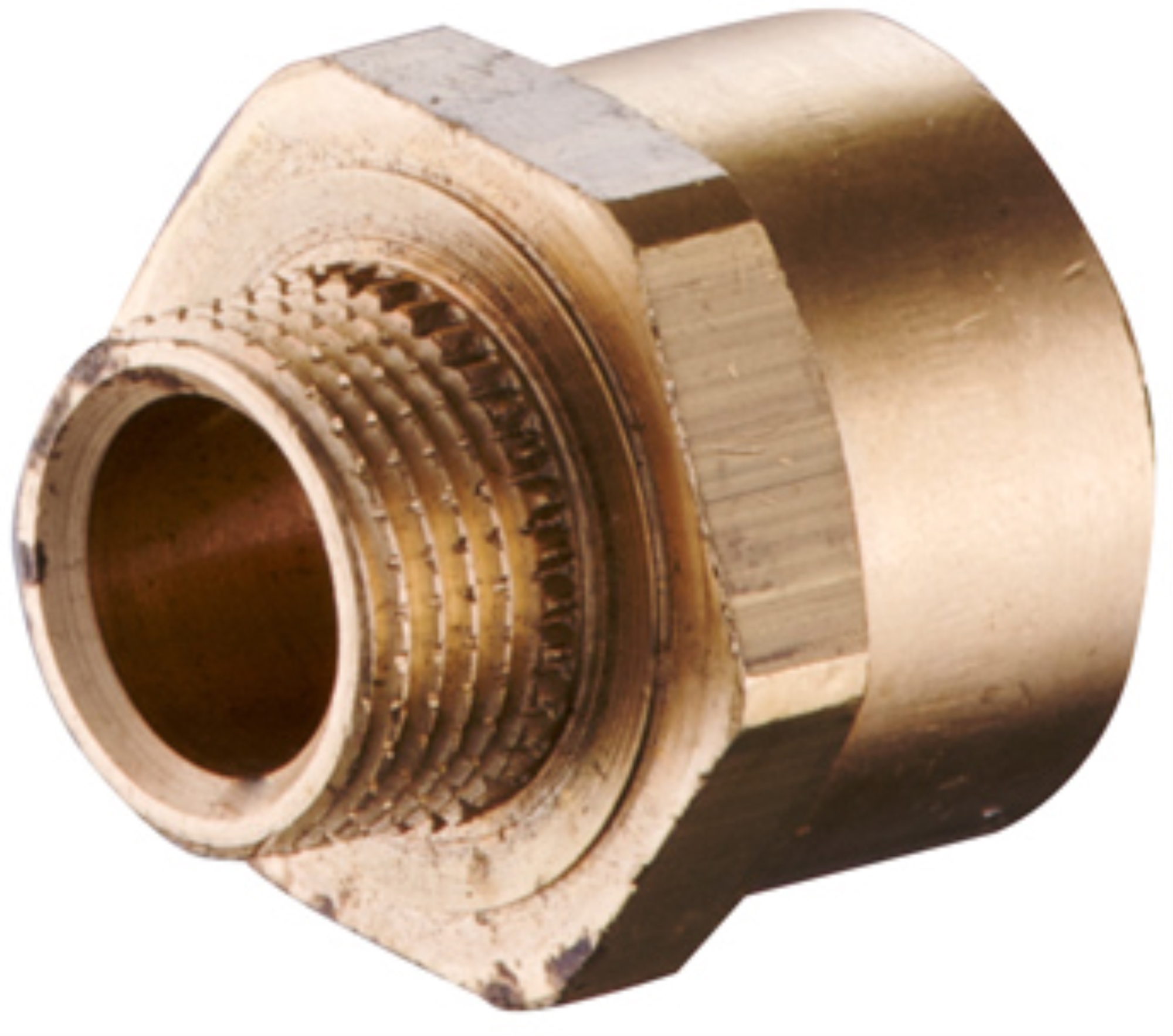

    Резьбовой переходник

    Эти фитинги используются в качестве переходника в резьбовых трубопроводных сетях. Доступный диапазон размеров от 1/8″ до 4″ согласно ASME B16.11.

    Таблица размеров

    Резьбовая шестигранная заглушка

    Используется для закрытия одного конца резьбового фитинга, такого как тройник или колено и т. д. Доступный диапазон размеров от 1/8″ до 4″ согласно ASME B16.11.

    Таблица размеров

    Резьбовой закрытый ниппель

    Наружный диаметр соответствует стандартным размерам трубы. Длина соответствует требованиям проекта. Изготовлен из стандартного отрезка трубы.

    Ниппель с резьбой на обоих концах

    Изготовлен из стандартного отрезка трубы в соответствии с требованиями проекта. Используется для соединения двух резьбовых фитингов рядом друг с другом. Внешний диаметр соответствует стандартным размерам трубы.

    Ниппель POE TOE

    Используется для соединения труб малого диаметра с раструбным сварным швом и труб с резьбой малого диаметра. Внешний диаметр соответствует стандартным размерам трубы. Длина соответствует требованиям проекта.

    Соединитель с резьбой между трубками

    Обычно используется для соединения трубок приборов с воздушными трубками. Также используется для трубок анализатора.

    Втулка с шестигранной резьбой

    Они используются в качестве переходников в сети трубопроводов с резьбой путем соединения трубы меньшего размера с фитингом с внутренней резьбой большего размера. Доступный диапазон размеров от 1/8″ до 4″ согласно ASME B16.11.

    Таблица размеров

    Резьбовые соединения

    Соединения позволяют легко устанавливать, снимать или заменять отрезки труб, клапанов или сосудов в резьбовых трубопроводных системах. Для снятия клапана он должен иметь по крайней мере один смежный штуцер, а для удаления трубопровода из сосуда с резьбовыми соединениями каждый выход из сосуда должен иметь один штуцер между клапаном и сосудом.
    Внутри Union предпочтительны шлифованные швы, хотя доступны и другие облицовки.

    Резьбовая переходная вставка

    Эти фитинги используются для соединения двух фитингов с внутренней резьбой разных размеров друг с другом.

    Заглушка с квадратной головкой

    Используется для закрытия одного конца фитинга с внутренней резьбой для будущего расширения. Доступный диапазон размеров от 1/8″ до 4″ согласно ASME B16. 11.

    Таблица размеров

    Резьбовая заглушка с круглой головкой

    Используется для закрытия вентиляционных и дренажных отверстий клапанов, конденсатоотводчиков и т. д. Также для закрытия концов трубных фитингов с внутренней резьбой. Доступный диапазон размеров от 1/8″ до 4″ согласно ASME B16.11.

    Таблица размеров

    Резьбовая втулка заподлицо

    Используется для соединения трубы меньшего размера с фитингом с внутренней резьбой большего размера. Доступный диапазон размеров от 1/8″ до 4″ согласно ASME B16.11.

    Таблица размеров

    Преимущества резьбовых фитингов

    1. Резьбовые соединения можно легко изготовить из труб и фитингов на месте.
    2. Сводят к минимуму опасность возгорания при установке в местах, где присутствуют легковоспламеняющиеся газы и жидкости.

    Недостатки резьбовых фитингов

    1. Использование резьбовых соединений не разрешено ANSI B31. 1, если ожидается сильная эрозия, щелевая коррозия, удары или вибрация, а также при температурах выше 925 F.
    2. При использовании резьбовых соединений высока вероятность утечки.
    3. Сварка пломбы может потребоваться в более опасных ситуациях.
    4. Для резьбовых соединений прочность трубы снижается, так как формирование резьбы уменьшает толщину стенки.

    Конструкционные материалы

    Эти кованые фитинги. Итак, строительные материалы следующие.

    1.   A105   : Стандартные технические условия на поковки из углеродистой стали для трубопроводов.
    2. A181  : Стандартные технические условия на поковки из углеродистой стали для трубопроводов общего назначения.
    3. A182 : Стандартные технические условия на кованые или катаные фланцы труб из сплава и нержавеющей стали, кованые фитинги, а также клапаны и детали для работы при высоких температурах.
    4. A350  : Стандартные технические условия для поковок из углеродистой и низколегированной стали, требующие испытаний на ударную вязкость с надрезом для компонентов трубопроводов.

    Спецификация образца материала трубопровода

    Элементы: колено 45 градусов, колено 90 градусов, тройник, переходной тройник, заглушки, полная муфта, переходная муфта

    1. Материал: CS: ASTM A105. Оцинкованные, NIC, HIC согласно спецификации.
    2. Материал: SS: ASTM A182 F304L
    3. С резьбой: 2000:Sch80 и XS, 3000:Sch 160, 6000:XXS
    4. Концы: резьбовые концы с внутренней резьбой,
    5. Размер Стандарт: ASME B16.11

    Элементы: переходник «труба-трубка»

    1. Материал: CS:ASTM A105,
    2. Класс: нет данных,
    3. Наконечники: Конец с внутренней резьбой / Двойной компрессионный наконечник, Размер Стандарт: Производитель.

    Элементы: Втулка с шестигранной головкой

    1. Материал: CS: ASTM A105,
    2. Наконечники: Резьбовые концы с наружной/резьбовой внутренней резьбой,
    3. Стандарт: АСМЭ Б16.11

    Элементы: Концентрический обжим, Эксцентриковый обжим

    1. Материал: CS: Изготовлен из бесшовной трубы ASTM A234 Gr. ВПБ
    2. Материал: SS: Изготовлен из бесшовной трубы ASTM A403 Gr. WP304LS
    3. Концы: с резьбой на обоих концах, стандарт: BS3799

    Элемент: заглушка с круглой головкой

    1. Материал: CS: ASTM A105,
    2. Концы: Резьбовые концы с наружной резьбой,
    3. Стандарт: АСМЭ Б16.11

    Элемент: соединение

    1. Материал: CS: ASTM A105,
    2. Класс: 3000,
    3. Концы: сдвоенные обжимные втулки с обоих концов,
    4. Стандарт: Стандарт производителя

    Примерно так:

    Нравится Загрузка…

    Резьбовые фитинги для труб Типы ASME B16.11 Фитинги для сварки враструб

    Резьбовые фитинги для труб широко используются в трубопроводных системах, они аналогичны фитингам для сварки враструб. Трубные фитинги ASME B16.11 и BS3799 имеют размер 4 дюйма или меньше.

    Фитинги из кованой стали обычно используются из-за низкой стоимости и меньшего спроса. Например: бытовая вода, трубопровод пожаротушения и промышленная система охлаждения.

    Что такое ASME B16.11?

    Настоящий стандарт охватывает номинальные параметры, размеры, допуски, маркировку и требования к материалам для сварных враструб и резьбовых кованых фитингов. Эти фитинги относятся к классам 2000, 3000 и 6000 для резьбовых концевых фитингов и к классам 3000, 6000 и 9000 для концевых фитингов под приварку враструб

    Сколько типов резьбовых фитингов

    Резьбовые фитинги

    Резьбовое колено, тройник, муфта, крышка, заглушка, втулка, ниппель и соединение.

    Резьбовое соединение

    Полное соединение

    Полное резьбовое соединение

    Полное резьбовое соединение предназначено для соединения двух труб или труб с помощью винтового процесса.

    Полумуфта

    Резьбовая полумуфта

    Длина равна половине полной муфты. Один конец с резьбой, другой конец гладкий для сварки.

    Трубный тройник с резьбой

    Тройник BSP Equal 9Тройник с внутренней резьбой 0002 — это наиболее распространенный фитинг, который используется для объединения или разделения потока жидкости. Он может соединять трубы разного диаметра или изменять направление движения трубы или и то, и другое. Есть два типа: равный и неравный тройник или прямой и переходный тройник.

    Колено с резьбой для трубы

    Колено с резьбой для трубы с нормальной трубной резьбой

    Колено с резьбой устанавливается между двумя отрезками трубы (или шланга) для обеспечения возможности изменения направления, обычно на 90° или 45°. А изготовление ковкой и торцы обычно обрабатываются под внутреннюю резьбу.

    Винтовое (резьбовое) соединение

    Резьбовое соединение Фитинги

    Состоит из трех частей: гайки, охватывающего конца и охватываемого конца. Это тип очень компактного фланцевого соединителя.

    Резьбовая заглушка

    Заглушка

    Заглушка устанавливается внутри сегмента трубы или фитинга. Он имеет три типа: заглушка с квадратной головкой, заглушка с шестигранной головкой, заглушка с круглой головкой.

    Втулка

    • Втулка с шестигранной головкой
    • Втулка заподлицо

    Резьбовая крышка

    Резьбовая крышка Изображение и чертеж

    Герметизирует заглушку трубы резьбой.
