Сантехническая арматура

Содержание

• Основные понятия
• Компоненты и виды арматуры
• Процесс регулировки
• Резюме

Вряд ли кто-то серьёзно задумывается о том, как функционирует сливной бачок до того, как с ним что-то происходит, чем и усложняется последующий ремонт. Каждому хозяину неплохо было бы знать устройство бачков, чтобы произвести устранение поломок без посторонней помощи в короткие сроки. В статье будут рассмотрены доступные на рынке варианты арматуры, которая используется в современных и старых бачках.

Основные понятия

Внешний вид унитаза ни у кого не вызывает вопросов. В современных жилищах чаще всего используются конструкции сантехнических приборов, которые относятся к группе компактов. В этом случае бачок находится непосредственно на самом унитазе. Существуют варианты, когда емкость крепится к стене на определенной высоте. В емкости бачка присутствует два отверстия. Одно из них предназначено для подачи воды из водопроводной системы, а второе используется для перетока воды непосредственно в унитаз, когда это требуется. Патрубок для подключения может быть расположен сбоку или снизу, все зависит от конкретной модели. Общая вместимость бачка может достигать десяти литров.

Внутренние компоненты бачка можно разделить на две основные группы:

• запорная арматура;
• сливной механизм.

Это разделение условное, т. к. чаще всего эти два модуля являются неотъемлемыми элементами и устанавливаются совместно, если говорить о современных системах. Запорная арматура выполняет функцию согласно своему названию. Ее задачей является дозировка количества воды, которое поступает в бачок. Работает она в автоматическом режиме и активируется, как только емкость опустошается. Сливная часть арматуры также выполняет функцию дозировки жидкости, но уже той, которая перетекает из бачка в унитаз. Устройство самого унитаза может отличаться формой, а также способом расположения патрубка, которым осуществляется подключение к канализационной системе. Есть модели с подключением под углом или с прямым расположением отвода.

Компоненты и виды арматуры

Если постараться условно разделить арматуру для унитаза на группы, то можно выделить две основных:

• воздушная;
• рычажная.

Первый вариант арматуры применяется только в бачках старого образца. Их еще можно найти в продаже, Большой популярностью они пользуются, когда речь идет об установке на дачных участках. Воздушной является только сливная часть арматуры. Запорная арматура для подачи воды состоит из поплавка и клапана. Последний имеет штоковый механизм. Как только уровень воды в бачке достигает определенного уровня, поплавок поднимается и приводит в действие шток, который давит на уплотнительную резинку. Она и перекрывает ток воды из водопроводной системы. Подключение бачков с таким механизмом чаще всего производится сбоку.

Особый интерес представляет собой именно воздушный механизм сливной части. Он состоит из патрубка, который поднят в бачке на определенный уровень. На патрубок надевается колпак большего диаметра, сверху колпака находится кнопка, на которую и воздействует пользователь. Благодаря тому, что под колпаком постоянно находится воздух, он не дает воде заполнить пространство под ним. Как только необходимо перелить воду из бачка в унитаз, клавиша резко опускается. Благодаря этому воздух с силой выталкивается в патрубок и возникает вакуум, который и заставляет воду пойти за током воздуха. Конструкция такой системы довольно простая и ее ремонт можно осуществить подручными средствами.

Рычажная система имеет несколько модификаций в зависимости от того, для какого бачка она предусматривается. В ранних рычажных системах заливной механизм был реализован таким же образом, как и в воздушных системах. Сливной же механизм представлял собой резиновую пробку с утяжелителем, которая закрывала отверстие. К ней была подведена цепочка, соединенная с металлической планкой, установленной в горизонтальном положении. Благодаря давлению воды пробка оставалась на своем месте до воздействия на рычаг.

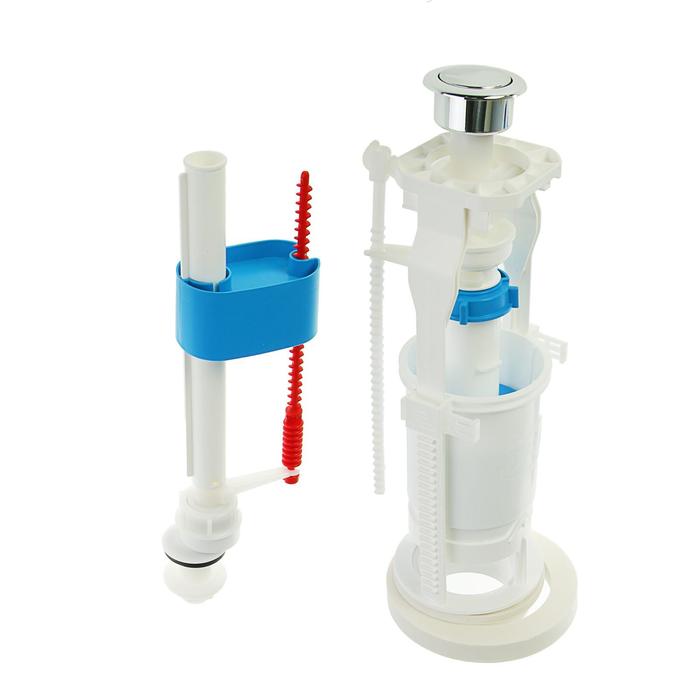

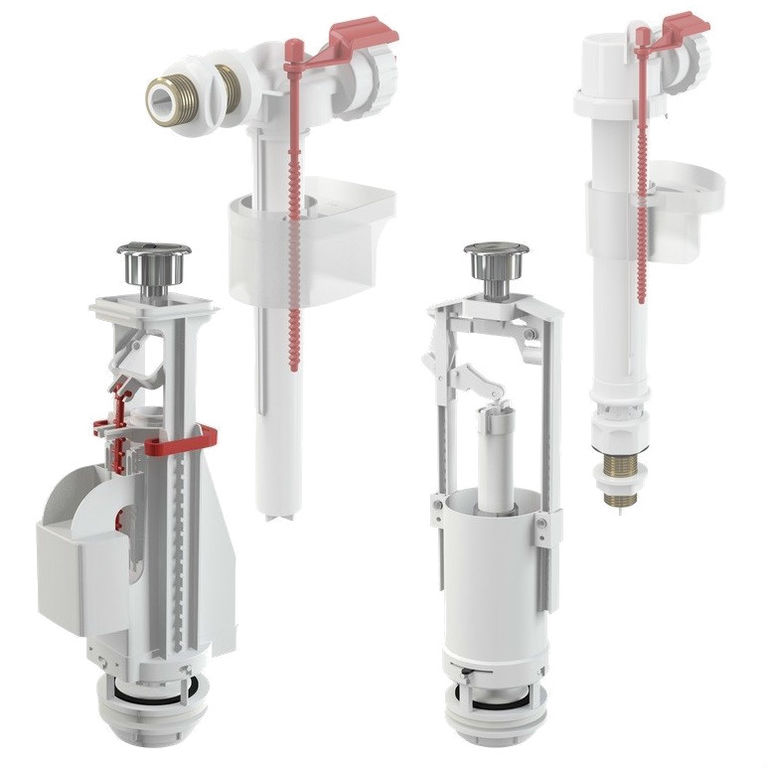

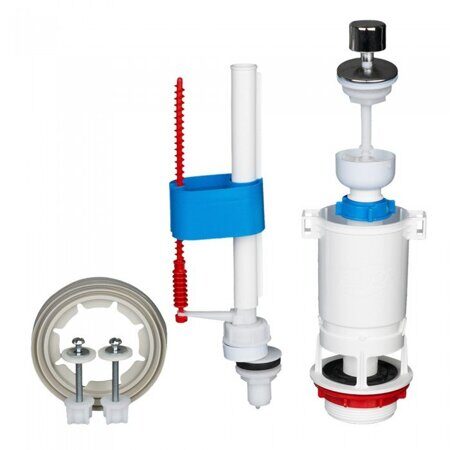

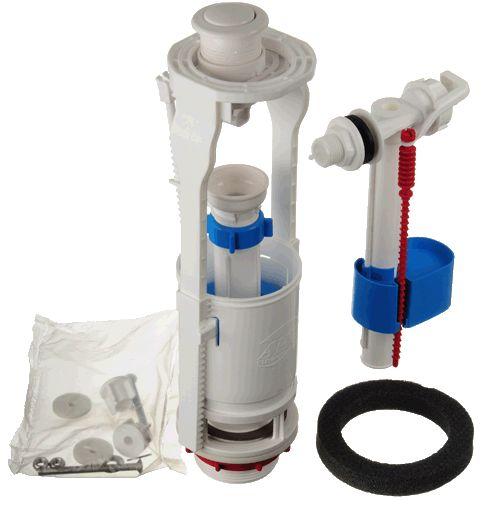

Современные рычажные системы представляют собой сложный механизм, воздействие на который осуществляется через клавишу. Чаще всего предусмотрено два режима работы. Активируются они располовиненной клавишей. Одна часть обеспечивает слив всей воды, которая находится в бачке, а вторая клавиша дает возможность слить небольшое количество воды. Механизм современной арматуры можно разделить на такие компоненты:

• стакан;
• клапан;
• поплавок;
• тяги;
• направляющая.

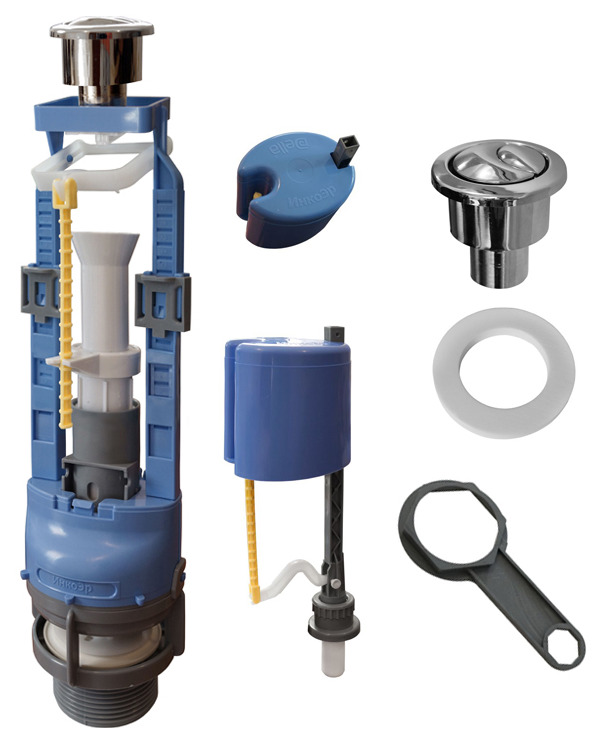

Стакан представляет собой пластиковый элемент, в котором размещаются все остальные компоненты конструкции. Внешне он похож на пластиковую трубку с развальцованными краями. Клапаном является резиновая заглушка, которая находится на дне стакана и закрывает сливное отверстие. Поплавок в современных системах имеет меньшие габариты, чем в старых и располагается непосредственно под заливным отверстием. Тяги соединяют части механизма между собой. Одна из тяг проходит от клавиши до передаточного или подъемного механизма, вторая тяга идет от подъемного механизма непосредственно к клапану. Задачей направляющей является контроль оси перемещения клапана, чтобы после подъема он возвращался строго на свое место.

Процесс регулировки

Чаще всего запорная и сливная арматура нуждаются в регулировке, чтобы добиться правильной работы бачка унитаза. Результатом неправильной регулировки механизма является:

• постоянная течь вод в унитазе;
• отсутствие воды в бачке;
• перелив из бачка;
• недостаточная подача воды из бачка в унитаз.

На старых системах регулировка не занимает много времени и осуществляется в несколько движений. Если из бачка постоянно течет вода, то есть две возможные причины. Одна из них заключается в том, что поплавок находится слишком высоко, а вторая заключается в прохудившейся прокладке сливного клапана. Чтобы проверить, в чем конкретно заключается причина, необходимо слить излишек воды и перекрыть подачу. Если подтекание прекратилось, тогда можно смело говорить о проблеме с расположением поплавка. На самых старых механизмах арматуры поплавок закреплен на металлическом плече. Достаточно его выгнуть вниз, чтобы опустить поплавок, это должно поправить ситуацию. На более современных моделях бачков с воздушной системой поплавок располагается на пластиковом штоке, которые посередине имеет регулировочный винт, который позволяет выгнуть штангу в одну или в другую сторону.

Регулировка современных систем может занять немного больше времени, также доступно больше регулировочных настроек. Чтобы снять крышку с современного бачка, необходимо открутить фиксирующий элемент вокруг кнопки и снять сами кнопки. Если к кнопкам зафиксирована цепочка, то ее необходимо аккуратно снять перед тем, как тянуть крышку. В современных комплектах регулировать можно, например, рычаг кнопки. Для этого осуществляется его перемещение относительно подъемного механизма. Если требуется увеличить поток воды, тогда его необходимо максимально опустить и наоборот.

Регулировке также подвергается и положение поплавка. В этом случае тяга реализована несколько иным образом: рычаг находится сборку и направлен вверх. Чтобы изменить его положение, необходимо вращать регулятор до тех пор, пока поплавок не окажется на требуемой отметке. Отрегулировать можно тягу, которая идет от передаточного элемента непосредственно к клапану. В некоторых моделях для этого тяга переставляется на другой зубчик, в других моделях изменяется положение стакана. Если вместо пластиковых рычагов установлена цепь, тогда ее потребуется укоротить до требуемого уровня. Больше подробностей о настройке есть в видео ниже.

Совет! В некоторых случаях регулировка не помогает и течь продолжается, в этом случае на клапан можно установить какой-либо грузик, который будет его сильнее придавливать к отверстию. Но это решение временное, т. к. арматуру придется заменить. Проверить также стоит впускной клапан, иногда из строя выходит прокладка.

Резюме

Как видно, арматура для унитаза может иметь разнообразную конструкцию, но принцип работы остается одинаковым. При необходимости полной замены арматуры на современных унитазах, потребуется для начала демонтировать бачок, т. к. зажимная гайка находится под ним. Во время демонтажа могут возникнуть проблемы с заржавевшими гайками под унитазом. Предварительно их необходимо обработать смазкой WD-40. Во время работы стоит быть максимально аккуратным, т. к. падение тяжелых предметов могут привести унитаз и бачок в негодность.
