Школьные токарные станки по дереву в России

  1. Главная
  2. Продажа
  3. Столярное оборудование
  4. Школьный токарный станок по дереву

Вы можете очень быстро сравнить цены школьного токарного станка по дереву и подобрать оптимальные варианты из более чем 80451 предложений

Реклама

Механический токарный станок по дереву CL-1200

Станок предназначен для обработки точением изделий из древесины в центрах, в патроне или планшайбе при помощи подручника или с использованием ручной подачи суппорта.

Подробное описание и цена >>>

Реклама

Токарный станок по дереву ТД-40

Предназначен для обработки точением изделий из древесины в центрах, в патроне или планшайбе при помощи подручника или с использованием ручной подачи суппорта по копиру. Применяется в частных…

Подробное описание и цена >>>

Реклама

Токарный станок по дереву MC 2022

Предназначен для серийного изготовления деревянных профильных изделий небольшого размера, с возможностью сверления отверстия в торце, из заготовок круглого сечения различной длины. Высокая…

Подробное описание и цена >>>

токарный станок по дереву автомат

Куплю токарный станок по дереву автомат!Серийное производство мебельных ручек!Можно в неисправном состоянии!Жду предложений!8 920 020 90 77 [email protected]

24.01.2013

Арзамас (Россия)

Токарный станок по дереву JWL-1442

Состояние: Б/У Год выпуска: 2009

Токарный станок по дереву JWL-1442, куплен физ. лицом, не использовался, состояние — новыйСТАНДАРТНАЯКОМПЛЕКТАЦИЯ:• Подручник шириной 300 мм для токарногоинструмента• Планшайба диаметром 150 мм•…

04.04.2015

Дубна (Россия)

75 000

Механический токарный станок по дереву CL-1200

Состояние: Новый Производитель: ZMM STOMANA (Болгария)

В наличии

Станок CL-1200 предназначен для точения изделий из древесины в центрах, в патроне или планшайбе при помощи подручника. Работает с 4-мя скоростями вращения и даже при обработке крупных изделий…

04.03.2023

Казань (Россия)

Токарный станок по дереву WLAM-1000

Состояние: Новый

В наличии

Токарные станки по дереву предназначены для обработки тел вращения путём снятия с них стружки при точении.Технические характеристики:Напряжение питания 220 ВПотребляемая мощность 370…

27.08.2019

Смоленск (Россия)

7 500

Токарный станок по дереву WLAM-1100U

Состояние: Новый

В наличии

Токарные станки по дереву предназначены для обработки тел вращения путём снятия с них стружки при точении.Технические характеристики:Напряжение питания 220 ВПотребляемая мощность 550…

27.08.2019

Смоленск (Россия)

27 000

Токарный станок по дереву WLAM-1500

Состояние: Новый

В наличии

Токарные станки по дереву предназначены для обработки тел вращения путём снятия с них стружки при точении. Станок оснащён копиром.Технические характеристики:Напряжение питания 380 ВПотребляемая…

27.08.2019

Смоленск (Россия)

77 500

Токарный станок по дереву WLAM-1500

Состояние: Новый

В наличии

Токарные станки по дереву предназначены для обработки тел вращения путём снятия с них стружки при точении. Станок оснащён копиром.Технические характеристики:Напряжение питания 380 ВПотребляемая…

27.08.2019

Смоленск (Россия)

Токарный станок по дереву WLAM-1100U

Состояние: Новый

В наличии

Токарные станки по дереву предназначены для обработки тел вращения путём снятия с них стружки при точении.Технические характеристики:Напряжение питания 220 ВПотребляемая мощность 550…

27.08.2019

Смоленск (Россия)

Токарный станок по дереву WLAM-1000

Состояние: Новый

В наличии

Токарные станки по дереву предназначены для обработки тел вращения путём снятия с них стружки при точении. Технические характеристики:Напряжение питания 220 ВПотребляемая мощность 370…

27.08.2019

Смоленск (Россия)

Токарный станок по дереву CL-1200M, практически новый, на гарантии

Состояние: Б/У Год выпуска: 2016 Производитель: Stomana (Болгария)

Куплен в октябре 2016г. В работе несколько часов.  Не подошел по габаритам, стоит в  сухом подвале многоквартирного дома. Детальное описание Станок CL-1200 М предназначен для…

25.02.2017

Борисоглебск (Россия)

170 000

JWL-1440L Токарный станок по дереву

Состояние: Новый Производитель: Швейцария

В наличии

ОСОБЕННОСТИ:4-скоростная ременная передачаФиксация подручника и задней бабки вращающимися рукояткамиЛегкая станина из стальных профилейJet JWL-1440L – токарный станок по дереву с классической. ..

14.11.2017

Уфа (Россия)

10 500

Токарный станок по дереву Walter Hempel VKh20

Состояние: Б/У Год выпуска: 1985 Производитель: Hempel (Россия)

Продается токарный станок по дереву Walter Hempel VKh20, в рабочем состоянии.

11.01.2018

Москва (Россия)

750 000

Токарный станок по дереву MC 2022

Состояние: Новый

Предназначен для серийного изготовления деревянных профильных изделий небольшого размера, с возможностью сверления отверстия в торце, из заготовок круглого сечения различной длины.
Область…

04.03.2023

Казань (Россия)

Токарный станок по дереву WLAM-1500

Состояние: Новый

В наличии


Токарный станок по дереву WLAM — 1500 предназначен для обработки цилиндрических, фасонных, конусных поверхностей из твердых и мягких пород дерева. Благодаря копировальному оборудованию…

04.03.2023

Казань (Россия)

Токарный станок по дереву Jet JWL 1642 с копировальным устройством

Состояние: Б/У Год выпуска: 2016 Производитель: Jet

Токарный станок по дереву Jet JWL 1642 с копировальным устройством.Совсем немного б/у, в отличном состоянии, проверен в работе!!!Мощность, Вт — 2000 Напряжение, В — 220Max диаметр обработки над…

19.03.2018

Красноярск (Россия)

125 000

Токарный станок по дереву JET jml-10141

Состояние: Б/У Год выпуска: 2012 Производитель: JET

Продается компактный удобный Токарный станок по дереву JET jml-10141 в отличном состоянии. В связи с закрытием предприятия распродается оборудование (станки, инструмент). Есть многое по разумной…

18.02.2019

Москва (Россия)

20 000

Токарный станок по дереву Jet JWL -1440L

Состояние: Новый Производитель: Jet (Швейцария)

В наличии

 Продаётся настольный  токарный станок по дереву. Межцентровое расстояние 1000мм

22.06.2019

Волжский (Волгоградская обл.) (Россия)

9 000

Токарный станок по дереву JET JWL-1440VS

Состояние: Новый


Jet JWL-1440VS – массивный и устойчивый токарный станок с большой зоной обработки, вариаторным приводом шпинделя и мощным асинхронным двигателем, рассчитанным на продолжительную работу без…

04.03.2023

Казань (Россия)

Токарный станок по дереву JET JWL-1443L-M

Состояние: Новый


JWL-1443L-M современный токарный станок для любительского применения, представляющие собой модернизированный и улучшенный вариант популярной модели JWL-1443. Основное отличие новинок –…

04.03.2023

Казань (Россия)

Популярные категории

Да кстати, на портале ProСтанки выбор предложений по школьному токарному станку по дереву почти как на Авито и TIU

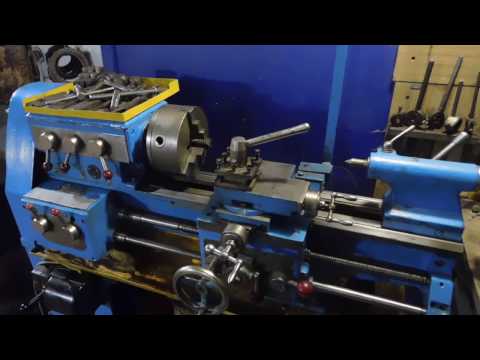

Видео школьного токарного станка по дереву

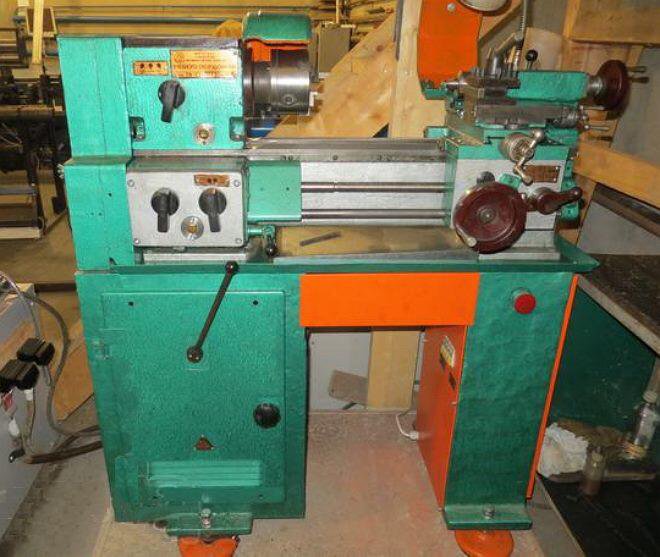

ТВ-7М Станок токарный настольный

НАЗНАЧЕНИЕ: Предназначен для обучения профессии токаря, поэтому его называют «школьный», но при этом подходит для выполнения всех видов токарных операций при массе детали не более 5 кг, в том числе:

  • проточка и расточка цилиндрических и конических поверхностей;
  • отрезка;
  • нарезка резьб;
  • подрезка торцев;
  • сверление.

ОСОБЕННОСТИ:

  • Традиционная наглядная компоновка станка в сочетании с отработанной кинематической схемой позволяет уверенно обеспечить токарную обработку с классом точности «Н» в течении длительного срока эксплуатации.
  • Станок прост в эксплуатации, надежен, долговечен;
  • Экономичность и низкий уровень эксплуатационных расходов.
Технические характеристики
ПАРАМЕТРЗНАЧЕНИЕ
Наибольший диаметр заготовки, устанавливаемой в патроне, мм110 для патрона D 125;
90 для патрона D 100
Наименьший диаметр заготовки, устанавливаемой в патроне, мм5
Максимальный диаметр обработки над станиной, мм220
Максимальный диаметр обработки над суппортом, мм100
Наибольшая длина обрабатываемого изделия в центрах, мм275
Наибольшая длина обрабатываемого изделия в патроне, мм250
Диаметр цилиндрического отверстия в шпинделе, мм18
Конус шпинделяМорзе 3
Шаг нарезаемой метрической резьбы (число ступеней), мм0,8; 1;1. 25; 1.5; 2; 2,5
Количество скоростей вращения шпинделя6
Диапазон частот вращения шпинделя, об/мин60/105/185/315/555/975
Габаритные размеры (LxBxH), мм1144х585х735
Масса, кг210
Мощность привода главного движения, кВт0,75
Напряжение питания, В380 (50Гц)
Наибольшие размеры сечения прямоугольной державки резца, мм16×16
Продольное перемещение суппорта на одно деление лимба, мм0,25
Поперечное перемещение суппорта на одно деление лимба, мм0,025
Поперечное перемещение суппорта на один оборот лимба, мм2
Продольное перемещение суппорта на один оборот лимба, мм20
Центр в пиноли задней бабкиМорзе 2
Наибольшее перемещение пиноли, мм65
Цена деления шкалы перемещения пиноли, мм0,025
Значения продольных рабочих подач суппорта, мм0,1; 0,12; 0,16; 0,20; 0,24; 0,32
Величина поперечного смещения задней бабки, мм± 5
Расстояние между центрами, мм275
Высота центров, мм120
Класс точностиН

​​​​​​​КОМПЛЕКТ ПОСТАВКИ:

  • ТВ-7 Станок токарный в сборе
  • Принадлежности, инструмент и документация входящие в комплект и стоимость станка:
    • Установлены на станке:
      • СГС-1-3 ТУ 16. 535.747-75 Светильник местного освещения 1шт.
      • ТВ-7.11.000 Кожух защитный 1шт.
      • ТВ-7.05.311 Шестерня сменная 1шт.
    • Приложены отдельным местом в общей упаковке:
      • ТВ-6.19.000 Защитный экран 1шт.
      • ТВ-7.12.000 Щитки защитные для ограждения ходового винта и ходового валика 1шт.
      • Патрон трехкулачковый с ключом 1шт.
      • ТВ-7.16.010 Планшайба патрона 1шт.
      • ТВ4-03-04 Центр упорный 1шт.
      • ТВ-7.16.301 Центр упорный 1шт.
      • ТВ-7-16.030 Ключ резцедержателя 1шт.
      • 7811-0464 ГОСТ 2839-80 Ключ 1шт.
      • 7811-0004 ГОСТ 2839-80 Ключ 1шт.
      • Резцы токарные 4шт.
      • ТВ4-06-12 Маховик фартука 1шт.
      • ТВ-7М.05.703 Сменная шестерня 1шт.
      • ТВ-7М.05.704 Сменная шестерня 1шт.
      • Паспорт 1шт.
org/PropertyValue»>

Технические параметры
Расстояние между центрами, мм275
Максимальный диаметр обработки над станиной, мм220
Максимальный диаметр обработки над суппортом, мм100
Мощность, кВт0.75
Напряжение питания, В380

Ваше имя:

Ваш отзыв

Внимание: HTML не поддерживается! Используйте обычный текст!

Рейтинг
    Плохо









 Хорошо

Школьный токарный станок ТВ 6:устройство,фото,видео,характеристики

  1. Органы управления токарного станка
  2. Устройство токарного станка
  3. Кинематическая схема
  4. Электрическая схема
  5. Передняя бабка токарного станка
  6. Гитара токарного станка
  7. Коробка подач
  8. Фартук токарного станка
  9. Задняя бабка токарного станка
  10. Технические характеристики
  11. Видео

фото:токарный станок ТВ 6

Токарный станок ТВ 6 предназначен для обучения  школьников и студентов основам токарного дела, изготовлению простых деталей в условиях единичного производства.

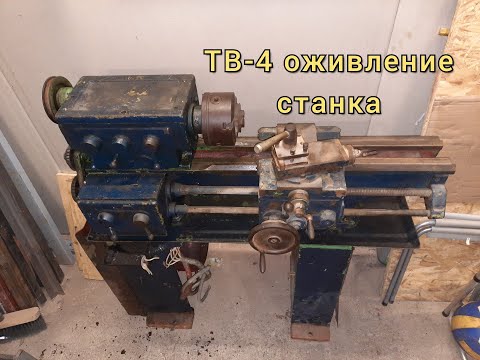

ТВ 6, как токарный станок ТВ 4 и токарный станок ТВ 16 позволяет выполнять  следующие токарные операции:

  • Наружное и внутреннее точение цилиндрических и конических поверхностей
  • Нарезание резьбы, как резцом, так и метчиком
  • Сверление и рассверливание отверстий
  • Торцевание и отрезку деталей и т.д.

Органы управления токарного станка ТВ 6

  1. Ручка установки частоты вращения шпиндельной бабки;
  2. Ручка установки частоты вращения шпиндельной бабки;
  3. Ручка изменения направления подачи;
  4. Ручка установки подачи и шага нарезаемой резьбы;
  5. Ручка включения ходового валика и винта;
  6. Ручное перемещение продольной каретки;
  7. Включение реечной шестерни;
  8. Включение продольной механической подачи;
  9. Включение гайки ходового винта;
  10. Ручное перемещение поперечных салазок;
  11. Ручное перемещение верхних салазок;
  12. Крепление резцовой головки;
  13. Крепление пиноли задней бабки;
  14. Перемещение пиноли задней бабки;
  15. Фиксация задней бабки к направляющим станины;
  16. Местное освещение;
  17. Включение сети;
  18. Блок управления

фото:органы управления токарного станка

Устройство токарного станка ТВ 6

  1. Передняя бабка;
  2. Гитара сменных зубчатых колес;
  3. Коробка подач;
  4. Фартук;
  5. Суппорт;
  6. Задняя бабка;
  7. Станина;
  8. Электрооборудование;
  9. Задняя тумба;
  10. Передняя тумба;
  11. Защитный кожух

фото:устройство токарного станка

Кинематическая схема токарного станка ТВ 6

фото:кинематическая схема токарного станка

Электрическая схема токарного станка ТВ 6

фото:электрическая схема токарного станка

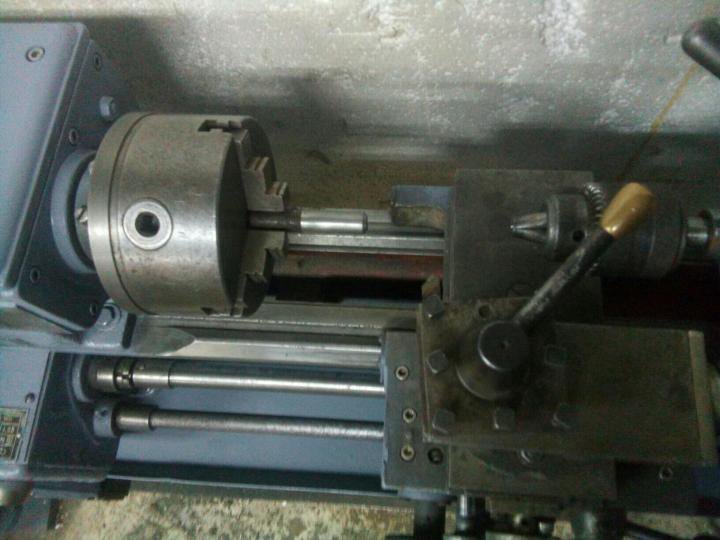

Передняя бабка токарного станка ТВ 6

Передняя бабка предназначена для поддержания обрабатываемой заготовки и передачи ей вращательного движения. В токарном станке ТВ 6 передняя бабка является и коробкой скоростей и имеет шесть ступеней скоростей.

Монтаж передней бабки осуществляется по линии центров в горизонтальной плоскости при помощи двух установочных винтов. Шпиндель передней бабки установлен на двух упорных подшипниках 9 и радиальном подшипнике 19.

Вращательное движение передается от электродвигателя через ременную передачу на ведущий вал коробки скоростей. Внутри коробки, движение передается через вал 2 и неподвижное зубчатое колесо 3 на вал 4 с неподвижными шестернями 12, 6 и блоком шестерен 5.

Блок шестерня 5 принимает участие только при реверсе подачи.

Вращение заготовки, закрепленной в трехкулачковом патроне или планшайбы, передается от шпинделя. При обработке заготовки в центрах, в шпиндель вставляется неподвижный центр.

В коробке скоростей установлено устройство для изменения направления суппорта. Это осуществляется перемещением зубчатого колеса 15 в левое или правое положение при помощи рукоятки 3.

В левом положении зубчатого колеса 15 выполняется прямое вращение от блока шестерен 16. В правом положении колеса 15 выполняется обратное вращение при помощи паразитной шестерни 6.

фото:передняя бабка токарного станка

Гитара сменных зубчатых колес токарного станка ТВ 6

Гитара – передаточный механизм, служащий для передачи вращательного движения от шпинделя коробки скоростей к коробке подач.

Гитара состоит из кронштейна 1 и шестерен 2,4,7.

фото:гитара токарного станка

Коробка подач школьного токарного станка ТВ 6

Вращательное движение на коробку подач передается от коробки скоростей через передаточный механизм.

Поворачивая рукоятку 4 в трех положениях, блок-шестерен 6 перемещается по шлицам вала 5 и поочередно входит в зубчатое зацепление зубчатыми колесами 2,3,4. Что дает возможность нарезать метрическую резьбу с шагом 0,8; 1; 1,25 мм и продольную подачу суппорта 0,08; 0,1; 0,12 мм/об.

Рукояткой 5 осуществляется включение ходового винта и валика.

Смазка трущихся поверхностей и шестерен осуществляется фитилями.

фото:коробка подач токарного станка

Фартук настольного токарного станка ТВ 6

Фартук предназначен для механической продольной подачи суппорта от ходового валика, винта и ручной продольной подачи.

Маховиком 1 осуществляется ручная подача. Маховик сидит на валу 4, на котором установлено зубчатое колесе 11, входящее в зацепление с шестерней 3. Шестерня 3 сидит на валике реечной шестерни 2.Реечная шестерня, в свою очередь, входит в зацепление с зубчатой рейкой.

Механическая подача осуществляется червяком 5, установленном на ходовом валике 10 при помощи шпоночного соединения. Червяк входит в зацепление с червячной шестерней 13 и далее через муфту передается на реечную шестерню.

фото:фартук токарного станка

Задняя бабка токарного станка ТВ 6

Задняя бабка предназначена для поддержания конца заготовки, во избежание радиального биения. Кроме этого, в заднюю бабку устанавливается сверло для обработки отверстий.

Корпус 1 расположенный в основании 2 перемещается по направляющим станины.

Пиноль перемещается в осевом направлении в корпусе. В пиноли имеется коническое отверстие, в которое вставляется различные инструменты для выполнения токарных и сверлильных работ (упорный центр, сверло, развертки и т.д.). Осевое перемещение пиноли осуществляется при помощи маховика 4 и винта 5.

Регулировка сооснтости пиноли задней бабки и шпинделя осуществляется гайкой 12 и двумя винтами 11, расположенных с обеих сторон задней бабки.

Фиксация задней бабки в нужном положении выполняется поворотом вправо рукоятки 13.

фото:задняя бабка токарного станка

Техническая характеристика школьного токарно-винторезного станка по металлу ТВ 6

Основные параметры ТВ 6
Наибольший диаметр обрабатываемой заготовки,мм 12
Наибольший диаметр заготовки, устанавливаемый над станиной,мм 200
Наибольший диаметр заготовки, устанавливаемый над суппортом,мм 80
Наибольшая длина обтачивания,мм 300
Шаг нарезаемой резьбы,мм 0,8;1;1,25
Высота центров,мм 108
Расстояние между центрами,мм 350
Частота вращения шпинделя,об/мин 130…170
Суппорт
Перемещение на одно деление лимба,мм:
продольное 0,5
поперечное 0,025
Перемещение на один оборот лимба,мм:
продольное 30
поперечное 2
Масса станка,кг 300
Габаритные размеры,мм:
длина 1100
высота 470
ширина 110

Видео:Токарный станок ТВ 6

ТВ-6 токарно-винторезный станок: характеристики, назначение, устройство

Для качественного проведения токарных работ требуются определенные навыки. Токарный станок ТВ-6  применяется для обучения азам профессии токаря, что определяет его широкое распространение в различных обучающих организациях.

Несмотря на то, что оборудование появилось в продаже в 80-х годах, сегодня школьный токарный станок встречается довольно часто. Рассмотрим особенности этого оборудования подробнее.

Технические характеристики станка

Тот момент, что токарный станок ТВ-6 разрабатывался для обучения, определяет весьма скромные параметры. При применении рассматриваемого оборудования можно проводить нижеприведенные операции:

  1. Сверление отверстий.
  2. Подрезку торцов.
  3. Нарезание метрической резьбы.
  4. Расточку и проточку деталей, которые имеют цилиндрическую форму или коническую поверхность.
  5. Отрезка части заготовки.

Распространенный станок токарный ТВ-6, технические характеристики которого не позволяют работать с закаленной сталью, может применяться для обработки металлов, при резании которых не образуется летучих соединений или пыли. Характеризуется ТВ-6 следующими характеристиками:

  1. Максимальный диаметр заготовки составляет 12 мм.
  2. Длина обтачиваемой поверхности составляет 300 мм.
  3. Высота расположения центров 108 мм.
  4. Частота вращения шпинделя варьирует в диапазоне от 130 до 170 об/мин.
  5. Расстояние между центрами составляет 350 мм.

При рассмотрении того, какой вес токарного станка школьник следует учитывать, что в минимальной комплектации вес составляет 300 килограмм.

Именно поэтому при монтаже и транспортировке следует учитывать довольно большой вес, установка модели проводится на фундаментной плите. За счет этого обеспечивается поглощение вибрации на момент работы.

Назначение оборудования

Рассматривая назначение токарного станка, следует уделить внимание тому, что он является учебным. Несмотря на это, точение по металлу может проводится с высокой степенью точности. Определенные технические характеристики позволяют проводить установку оборудования в домашних или учебных мастерских. Рассматривая инструкцию (руководство) отметим следующие моменты:

  1. Производитель рекомендует проводить время от времени натяжение ремня. Подобная профилактика позволяет добиться максимальной мощности и производительности на протяжении длительного периода.
  2. Для наладки достаточно провести ослабление гайки, после чего изменяется положение электрического двигателя. Устройство расположено на салазках, поэтому шкивы не смещаются относительно друг друга.
  3. Довольно распространенной проблемой можно назвать то, что во время работы возникает серьезная вибрация шпинделя. Происходит это из-за расслабления винтов.

В целом можно сказать, что модель не характеризуется высокой производительностью.

Именно поэтому модель в большинстве случаев устанавливается в учебных заведениях для получения требуемых навыков. При необходимости может проводится производственная деятельность.

Скачать паспорт (инструкцию по эксплуатации) токарного станка ТВ-6

Конструктивные элементы ТВ-6

Токарно-винторезный станок ТВ-6 обладает классической компоновкой, свойственной оборудованию токарной группы. Основными элементами можно назвать:

  1. Передняя и задняя бабка.
  2. Коробка передач.
  3. Защитный экран.
  4. Элемент, предназначенный для подачи смазывающего вещества.
  5. Несущая станина.
  6. Фартук.
  7. Элементы сменной гитары.
  8. Защитный кожух.

Все узлы расположены с высокой точностью относительно друг друга. Некоторые из них можно демонтировать для замены или обслуживания.

Передняя и задняя бабки

Основными элементами токарного станка можно назвать переднюю и заднюю бабку. Их особенностями назовем следующие моменты:

  1. Передняя бабка служит для расположения шпинделя и коробки скоростей.
  2. Задняя бабка применяется для крепления центров, которые могут использоваться для поддержки торцевой поверхности большого изделия. За счет применения центров можно существенно повысить точность обработки

Передняя бабка ТВ-6 обеспечивает доступ к коробке передач и гитаре сменных колес, которые позволяют изменять параметры нарезаемой резьбы

Коробка подач и гитара сменных шестерней

Также важными элементами устройства можно назвать коробку подач и гитару сменных шестерней. Ключевыми моментами назовем:

  1. Гитара сменных колес позволяет изменить параметры нарезаемой на цилиндрической поверхности резьбы.
  2. Коробка подач не требует обслуживания, в зону соприкосновения шестерен подается смазка.

Рассматриваемая модель характеризуется высокой надежностью. Она может прослужить в течение многих лет при соответствующем обслуживании.

Станина

Для объединения всех узлов применяется станина. Она изготавливается при применении чугуна, характеризуется высокой жесткостью. Станина обладает следующими особенностями:

  1. Погашает вибрацию.
  2. Обеспечивает точное позиционирование всех узлов.
  3. На момент установки устройство надежно позиционируется.

Точное позиционирование всех узлов обеспечивает требуемое качество обработки. Станина окрашивается защитным составом для того, чтобы продлить срок службы.

Суппорт

Важным элементом является суппорт. Он применяется для закрепления инструмента во время обработки. Устанавливаемый суппорт обладает классическими характеристиками:

  1. Обеспечивает надежную фиксацию инструмента.
  2. Может располагаться под определенным углом относительно заготовки.
  3. Перемещается по салазкам в продольном и поперечном направлении.

Суппорт может использоваться для фиксации различных вариантов исполнения резцов. За счет этого существенно расширяется область применения токарного станка.

Фартук

В качестве фартука выступает часть конструкции, на которой расположены салазки для перемещения суппорта. При его изготовлении также применяется сталь.

Особенностями рассматриваемой модели можно назвать небольшие габаритные размеры. Кроме этого, устройство характеризуется относительно невысоким показателем энергопотребления. Для управления основными параметрами работы устройства и режимами обработки имеются различные переключатели, рычаги и клавиши. Быстрое перемещение может применяться для быстрого позиционирования рабочего органа в требуемом положении.

Описание технических характеристик токарного станка ТВ-4, особенности его эксплуатации

Проектирование и изготовление станков ТВ-4 производится на Ростовском специализированном заводе «Учебное оборудование». ТВ-4 имеет иные технические характеристики, нежели профессиональные модели, поскольку нужен для обучения работе и выработки навыков обращения со стальными заготовками. Одними из основных норм, которые учитываются при проектировании приспособления, являются простота настройки и безопасность. Купить новый станок сегодня нетрудно. Однако не забывайте и о бывшей в употреблении технике. Люди, которые в домашних условиях желают выточить какую-нибудь деталь из металла, вряд ли найдут более дешевый вариант.

  • Назначение станка
  • Особенности конструкции
  • Технические характеристики
  • Как купить станок ТВ-4
  • Эксплуатация

Назначение станка

Изначально предполагалось выполнять на школьной модели весь спектр токарных операций. Потому-то конструкция ТВ-4 имеет классическую компоновку всех станков данного типа. На нем выполняются следующие токарные работы:

  • Расточка и проточка стальных заготовок вращением.
  • Высокоточная подрезка торцов.
  • Сверление.
  • Нарезание резьбы (метрической).

С целью повышения функциональных возможностей проводится модернизация оборудования. Однако приступать к этому можно лишь после ознакомления со спецификой конструкции и техническими характеристиками. Модернизация не должна отрицательно сказаться на эксплуатационных качествах и безопасности работы на станке.

Отличия учебного оборудования — его компоновка и расположение органов управления, которое должно быть таким, чтобы работать на станке без затруднений смог подросток невысокого роста.

Особенности конструкции

Для повышения надежности станка тумбу его изготавливают из толстостенной листовой стали и дополнительно делают ребра жесткости. Благодаря данной конструкции основные рабочие узлы и органы управления удается разместить максимально эргономично.

Тумба — это основа конструкции. В задней ее части находится электродвигатель, необходимый для привода бабки шпиндельной. На лицевой панели располагается блок управления работой — кнопки включения/выключения и включения режима «Реверс». Все электрооборудование смонтировано тоже в задней части. Для профилактики и ремонта предусмотрена дверца доступа.

Основные элементы:

  • Передняя бабка в левой части станины. К ней для переключения скоростей подключается коробка. Конструктивно это один элемент. Вращение шпинделя передается при помощи 3-кулачкового патрона.
  • Коробка передач. Чтобы регулировать уровень подачи, поворачивается соответствующая рукоять. Схема работы исключает возможность одновременного вращения ходового винта и валика. Корыто в верхней части требуется для подачи смазки.
  • Передаточный механизм. Передает вращение коробке скоростей от блока шпинделя. Для нашей модели передаточное соотношение составляет ¼. Невозможно установить другие пары шестерней, поэтому соотношение здесь — константа.

Во время работы все время отслеживается уровень масла для смазывания коробки передач. В корыте постоянно должен быть хотя бы минимум смазки, иначе появляются перегрев и поломки шестерней.

На лицевой части оборудования имеется таблица с возможными значениями оборотов, позволяющая выбрать оптимальный режим эксплуатации.

Технические характеристики

Нужно изучить инструкцию к станку, ведь работа на ТВ-4 зачастую выполняется неквалифицированными рабочими. Особенно внимательно нужно ознакомиться с рекомендуемыми режимами функционирования.

ТВ-4 весит 280 кг (вместе с компонентами оборудования). Габариты станка — 47×102×144 см. Эти параметры оптимальны для монтажа в ограниченном пространстве учебной мастерской. Для передачи крутящегося момента служит трехфазный электродвигатель, чья мощность составляет 1 кВт. Рассчитан он для подключения к электросети 380 В. При необходимости адаптации к сети в 220 В надо поменять двигатель или установить специальный блок.

Основные характеристики ТВ-4:

  • Максимальный диаметр заготовки не должен превышать 20 см и 12,5 см — над суппортом.
  • Длина обтачивания — 30 см.
  • Допустимая длина изделия — 35 см.
  • Размеры держателя резца рассчитаны для монтажа инструмента с габаритами не более 10×12 мм.
  • Диаметр отверстия сквозного в шпинделе — 1,6 см, что позволяет установить пруток 15 мм в сечении.
  • Значения возможных оборотов в минуту — 120, 160, 230, 375, 500, 710.
  • Продольное перемещение суппорта возможно максимум на 30 см, а поперечное — на 10 см.
  • Число ступней при прямом и обратном вращении — 6.
  • Величина поворота салазок с закрепленным резцом — ±45°.
  • Конструкция резцовых салазок допускает смещение на 5 см.
  • У суппорта три степени продольных подач.
  • Параметры формирования резьбы метрической: допустимое количество — 3, пределы шагов ограничиваются значениями 0,8, 1 и 1,25 мм.
  • Смещение пиноли задней бабки до 6,5 см.

В конструкции отсутствуют механизмы принудительного торможения шпинделя и блокировки рукояток управления, и остановка обрабатываемой заготовки происходит довольно медленно, что должно учитываться при планировании работы.

Класс точности станка — «Н». Это позволяет выполнять обработку стальных деталей и достигать оптимального качества. Ограничение — обработка заготовок из твердосплавных материалов.

Как купить станок ТВ-4

Эксплуатация

Монтаж и наладку учебного оборудования должны выполнять профессионалы. Перед началом работы на ТВ-4 учащиеся обязательно должны ознакомиться с его конструкцией и техническими характеристиками, правилами ТБ.

Для монтажа станка должен быть обустроен фундамент высотой 10 см. Материалом для него могут служить деревянные бруски или бетон. Поскольку конструкция ТВ-4 не предусматривает наличия механизмов регулировки уровня, особое внимание нужно обратить на отсутствие перепадов высот платформы. Альтернативой является установка специальных регулируемых опор.

К нюансам эксплуатации станка относятся:

  • Подготовка к работе. Очищение от антикоррозийной жидкости, заполнение емкости смазкой для коробки передач. При подключении к электрической сети обустраивается заземляющий контур и УЗО.
  • Работа. Все рукояти должны стоять в исходном положении. Далее, можно выполнять предварительную настройку. Заготовку фиксируют между задней и передней бабкой. При помощи механизмов резцедержателя выставляется резец.
  • Профилактика. После работы удаляется стружка и металлическая пыль, проверяется целостность и правильность функционирования главных узлов и агрегатов. Перед запуском проверяется уровень масла.

Описанное учебное оборудование не предназначено для массового производства, а значит, за степенью его нагрузки нужно тщательно следить.

устройство, технические характеристики, описание и отзывы

Практические занятия являются залогом успешного образования специалиста. Нельзя стать настоящим токарем, только лишь изучая теорию по учебникам. Здесь необходимо в первую очередь научиться работать за станком. С этой целью еще в 80-х прошлого века было начато производство токарно-винторезного станка ТВ-6. Выпускали его на Ростовском заводе учебно-станочного оборудования. Данный станок изготавливали для обучения азам, которые должен знать каждый токарь. Эту модель можно было встретить во многих школах и специальных учебных заведениях.

Назначение

Токарный станок ТВ-6 разрабатывался для обучения азам токарного дела. Поэтому никаких заоблачных характеристик от него ждать не нужно. Станок подходит для выполнения наиболее простых операций:

  • Подготовка отверстий.
  • Обрезка торцов.
  • Отрезка части заготовки.
  • Выполнение метрической резьбы.
  • Расточка деталей, имеющих цилиндрическую (коническую) форму.

Токарный станок ТВ-6 («школьник», как его еще называют) может работать только с цветными металлами и сталью. Такой выбор объясняется тем, что материал во время обработки не должен выделять летучие соединения и пыль, оказывающие пагубное воздействие на окружающих.

Основные характеристики

Токарный станок ТВ-6 при первом осмотре удивляет своими небольшими размерами. При весе 300 килограммов его длина составляет 144 сантиметра, ширина – 47 см, высота – 110 см. Благодаря этому станок прекрасно вписывается даже в небольшие мастерские.

Результатом небольших габаритов являются небольшие размеры деталей, которые могут обрабатываться на станке. Агрегат позволяет работать с деталью, длина которой не превышает 35 см. При этом протачивание возможно на промежутке, длина которого не больше 30 см. Если говорить о высоте, то над станиной могут обрабатываться детали с диаметром до 20 см. Над суппортом это значение составляет всего 8 сантиметров.

Главные характеристики в сравнении с показателями других агрегатов можно увидеть на фотографии ниже.

Устройство токарного станка ТВ-6

Лучше понять возможности аппарата поможет понимание того, из каких узлов и механизмов состоит агрегат. Ведь именно конструкция обеспечивает указанные технические характеристики.

Конструкция представлена следующими основными механизмами:

  • Тумба (условно разделена на две части).
  • Экран для обеспечения безопасности.
  • Коробка передач.
  • Фартук.
  • Бабка (также условно выделяют переднюю и заднюю).
  • Станина.
  • Гитара.
  • Электрический двигатель.
  • Корыто.

Коробка скоростей с 6 ступенями является передним узлом. К ней присоединен вал, который передает вращение от двигателя. Для этого используется ременная передача. Направление движения держателя резцов изменяется за счет специального механизма, установленного в коробке. Регулируется это с помощью рукояти. При ее повороте шестерня передвигается в одно из крайних положений. Если зубчатое колесо вращается влево, то происходит процесс прямого вращения. В этом процессе участвует блок шестеренок. Если же зубчатое колесо передвигается в правое положение, происходит вращение в обратную сторону. От радиального биения защищает задний узел. Кроме того, он позволяет обрабатывать отверстия при помощи сверла.

Разберем устройство токарно-винторезного станка ТВ-6 более подробно. Для этого рассмотрим основные его механизмы и узлы (их принцип действия и устройство) отдельно.

Тумба

Конструкция токарного станка разделяет тумбу на две части: переднюю и заднюю. Они имеют схожее, но неодинаковое устройство.

Передняя тумба собрана в форме буквы «П». Чтобы конструкция была более прочной, снизу и сверху монтированы ребра жесткости. Сзади тумбы размещен двигатель. Включается (выключается) он нажатием кнопки, которая находится спереди тумбы.

Отличием задней тумбы является то, что ее конструкция вместо двигателя включает электрический щиток.

Гитара и коробка передач

Гитарой называют передаточный механизм зубчатых колес. Она необходима для передачи движения от главного вала непосредственно к коробке. Гитара представляет собой кронштейн с закрепленными на нем шестернями. Токарный станок ТВ-6 имеет постоянное передаточное число, которое равно одной четвертой.

Гитара передает вращение на коробку передач. Она, в свою очередь, состоит из следующих деталей:

  • Вал (2 шт.).
  • Шестеренки (5 шт. с разными характеристиками).
  • Муфта.
  • Блок-шестерня.
  • Сливная пробка.
  • Ходовой валик.
  • Рукоять для настроек (2 шт.).

Параметры резьбы определяются за счет изменения настроек рукояти, которая размещается на лицевой стороне коробки передач. При ее вращении (а она имеет 3 положения) блок шестерня, двигающаяся по шлицам, зацепляет другую шестерню. На панели коробки находится еще одна рукоять, которая запускает ходовой валик и винт.

Фартук

Фартук необходим для подачи суппорта от ходового валика (винта) механическим или ручным способом. Если необходимо выполнить подачу вручную, следует вращать маховик, который расположен на валу-шестерне. Последний смыкается с шестерней, которая находится на валике реечного зубчатого колеса.

Червяк, соединенный при помощи скользящей шпонки с валиком, обеспечивает механическую подачу. Он передает движение на червячную шестерню. От нее по следующему зубчатому колесу и кулачковой муфте движение передается реечной шестерне. Кулачковая муфта соединена с рукоятью, поворот которой приводит к механической подаче.

Суппорт

Установка резцов в токарном станке по металлу ТВ-6 осуществляется благодаря суппорту. Благодаря наличию 4 салазок (кареток) резцы двигаются:

  • По направляющим в осевом направлении.
  • В направлении, перпендикулярном движению первой каретки.
  • В осевом направлении по направляющим третьей салазки.

Каретки установлены последовательно, то есть друг на друге. Деталь закрепляется на четвертой каретке с помощью специального механизма. При повороте рукоятки механизм отжимается, и его положение закрепляется штифтом.

Бабка

Второй конец детали при обработке на токарном станке ТВ-6 фиксируется с помощью задней бабки. Она имеет основание и корпус, за счет которых крепится к направляющим станины. По ним бабка и осуществляет движение. Внутри за счет маховика двигается в продольном направлении пиноль. Во внутреннее отверстие пиноли, по форме напоминающее конус, вставляются сверла, патроны и другой инструмент.

Отзывы

Токарный станок ТВ-6 — прекрасный представитель времен Советского Союза. Изготовленный в восьмидесятых прошлого века, он встречается до сих пор. И отказываться от него многие пользователи не собираются. Это надежный, долговечный станок, качественно выполняющий свои функции.

Решаясь на покупку данной модели токарного станка, опытные пользователи советуют ответить для себя на два главных вопроса:

  • Какая точность нужна.
  • Какие виды работ планируется выполнять на станке.

Конечно же, современные импортные аналоги обходят станок ТВ-6 по точности. Но если нужно снять более толстый слой металла, то равных «школьнику» не найти.

Что касается второго вопроса, то не все работы станок способен выполнить. К примеру, как отмечают некоторые из пользователей, на станке не удалось заточить трубу для резцов. Для расширения функциональных возможностей понадобится набор сменных шестеренок, которые необходимы для нарезания резьбы с помощью резца. Они позволят изменить при необходимости размер шага.

Из недостатков можно назвать то, что станок работает от электрической сети с напряжением 380 В. Если дома нет силовой линии, то аппарат нужно переделывать под 220 В. Еще один минус данного токарного станка – во время работы он очень громко шумит. Но с другой стороны, если установить его на своем частном дворе, то никаких проблем с этим не будет.

Как видно, отечественный токарный станок для работы с металлом ТВ-6, который производился с целью обучения токарному мастерству, нашел свое применение и в быту. Им пользуются многие любители изготовить своими руками полезные самоделки. Это надежный, долговечный агрегат, который даже спустя почти четыре десятилетия пользуется спросом.

Токарные станки — Металлообработка

Токарные станки — Металлообработка

Поиск по категориям

    • Абразивы и шлифовальные материалы
    • Клеи
    • Аксессуары для воздуха
    • Воздушные компрессоры
    • Автомобильное оборудование
    • Ленточнопильные станки по дереву
    • Ленточные пилы по металлу
    • Книги, чертежи и DVD
    • Расточные станки
    • Колесики
    • Зажимы
    • Комбинация токарно-фрезерных станков
    • Подрядчик, Дом и Магазин
    • Столовые приборы
    • Режущие инструменты
    • Сверлильные станки
    • Сверление и растачивание
    • Аксессуары для сбора пыли
    • Пылесборники
    • Крепеж
    • Отделка
    • Подарки
    • Оружейное дело и стрельба
    • Ручной инструмент
    • Оборудование
    • Приспособления и приспособления
    • Фуганки
    • Токарные станки
    • Принадлежности для мастеров
    • Аксессуары для машин
    • Транспортировка материалов
    • Измерительные инструменты
    • Металлообрабатывающие станки-Разное
    • Фрезерные станки
    • Мобильные основания и стойки
    • Двигатели, переключатели и электрооборудование
    • Гвоздезабиватели и степлеры
    • Запчасти
    • Строгальные станки
    • Пневматические инструменты
    • Электроинструменты
    • Прессы
    • Фрезы
    • Оборудование для обеспечения безопасности
    • Пескоструйные аппараты
    • Сандерс
    • Пилы
    • Охранное оборудование
    • Формовочные фрезы
    • Формирователи
    • Машины для обработки листового металла
    • Магазин аксессуаров
    • Аксессуары Саут-Бенд
    • Настольные пилы
    • Ящики для инструментов
    • Инструменты
    • Тиски
    • Принадлежности для сварки
    • Колеса
    • Изделия из дерева
    • Деревообрабатывающие станки — Разное
    • Верстаки

×

{{bucket.

label}}

$ {{bucket.label === ‘Цена’ ? option.label[0].slice(0, option.label[0].indexOf(‘.’)).replace( /\d{1,3}(?=(\d{3})+(?! \d))/g , «$&,») : option.label}} {{option.label[0].slice(option.label[0].indexOf(‘.’)+1)}} {{bucket.label === ‘Цена’ && option.label[1] !== ‘*’ ? ‘ to ‘ : Bucket.label === ‘Цена’ ? ‘+’ : » }} $ {{bucket.label === ‘Цена’ && option.label[1] !== ‘*’ ? option.label[1].slice(0, option.label[1].indexOf(‘.’)).replace( /\d{1,3}(?=(\d{3})+(?! \d))/g , «$&,») : »}} {{option.label[1].slice(option.label[1].indexOf(‘.’)+1)}}

Показать больше…

{{result. values.instock === ‘true’ ? «Готово к отправке»: «Еще в пути»}}

{{результат.значения.название}}

parseFloat(result.values.price.replace(‘,’,»))) || (result.values.outlet === ‘true’ && parseFloat(result.values.msrp.replace(‘,’,»)) > parseFloat(result.values.price.replace(‘,’,»)) )»> $ {{result.values.onspecial === ‘true’ && parseFloat(result.values.catalogprice.replace(‘,’,»)) > parseFloat(result.values.price.replace(‘,’, »)) ? result.values.catalogprice.slice(0, result.values.catalogprice.indexOf(‘.’)) : result.values.msrp.slice(0, result.values.msrp.indexOf(‘.’))}} {{ result.values.onspecial === ‘true’ && parseFloat(result.values.catalogprice.replace(‘,’,»)) > parseFloat(result.values.price.replace(‘,’,») ) ? result.values.catalogprice.slice(result.values.catalogprice.indexOf(‘.’)+1) : result.values.msrp.slice(result.values.msrp.indexOf(‘.’)+1)}} $ {{result. values.price.slice(0, result.values.price.indexOf(‘.’))}} {{result.values.price.slice(result.values.price.indexOf( ‘.’)+1)}}

Руководство по содержанию и результатам курса (CCOG) в PCC

CCOG для MCH 180 Winter 2023

Посмотреть архивную версию »

Номер курса:
MCH 180
Название курса:
Токарные станки и операции
Кредитные часы:
4
Часы лекций:
0
Часы лекций/лабораторных работ:
80
Часы работы лаборатории:
0
Описание курса

Охватывает настройку, применение, детали и эксплуатацию различных типов токарных станков. Знакомит с часто выполняемыми операциями сверления, развертывания, зенковки, зенкерования, точечной обработки, нарезания резьбы, поддержания/выравнивания, параллельного точения, торцовки, опиловки, накатки, нарезания канавок, радиусной резки, нарезания конусов и отрезки на различных типах токарных станков, используемых для производства детали для печати спецификаций. Этот курс также предлагается по цене 180 млн. апр.; учащийся, записавшийся на этот курс во второй раз под любым обозначением, подпадает под действие политики повторного прохождения курса. Необходимые условия: (АПР 100М или МЧ 100) и (АПР 121М или МЧ 121). Доступен аудит.

Дополнение к описанию курса

Токарные станки и операции состоит из следующих модулей:

Обслуживание токарного станка. Токарный станок является одним из самых важных и универсальных станков. Этот модуль познакомит студента с токарным станком, его основными частями, принадлежностями, мерами безопасности и обслуживанием токарного станка.

Выравнивание центров токарного станка — Для обработки параллельного диаметра на заготовке, установленной между центрами, важно, чтобы центры передней и задней бабки находились на прямой линии и соответствовали центральной линии токарного станка. Если центры не выровнены, диаметр токарной детали будет сужаться. В этом модуле учащиеся узнают, как выровнять центры токарного станка, используя метод пробного резания.

Торцовка на токарном станке — Торцовка является одной из первых операций, обычно выполняемых на токарном станке. Это операция обработки концов вашей заготовки под прямым углом к ​​оси. Облицовка также выполняется, чтобы обработать ваш запас до нужной длины. В этом модуле учащиеся узнают, как торцевать концы заготовки до заданной длины.

Параллельная токарная обработка/обработка напильником. Токарная обработка является наиболее распространенной механической обработкой, выполняемой на токарном станке. В ходе этого процесса вращающаяся заготовка режется неподвижным режущим инструментом, который подается в продольном направлении вдоль заготовки. В этом модуле студент научится превращать работу на токарном станке в «черновую» и «чистовую» качество.

Обработка канавок и отрезка. Заготовка после механической обработки иногда отрезается на токарном станке. Используемые инструменты, обычно называемые отрезными инструментами или инструментами для нарезки канавок, также можно использовать для прорезания канавок и поднутрений. В этом модуле учащийся научится нарезать канавки и отрезать заготовку на токарном станке.

Нарезание радиусов и наружных конусов. Метод крепления конуса при обработке конуса на токарном станке имеет несколько преимуществ по сравнению с другими методами. Например, длинные конусы могут обрабатываться более точно, а центры токарного станка остаются выровненными. В этом модуле учащийся научится обрабатывать внешний конус с помощью приспособления для конуса.

Накатка – Накатка – это процесс прокатки углублений на поверхности куска металла. Накатной инструмент имеет колеса из закаленной стали, на которых вырезается рисунок. Когда колеса вращаются против заготовки, ролики переносят рисунок на заготовку. Накатка делается для обеспечения хорошей поверхности захвата инструментов, подлежащих ручной регулировке, или для улучшения их внешнего вида. В этом модуле учащийся научится выполнять накатку на токарном станке.

Учащийся сможет безопасно и точно выточить образец для печати спецификаций, используя многие настройки и различные токарные операции, связанные с токарным станком.

НЕОБХОДИМЫЕ НАВЫКИ И ЗНАНИЯ:
МЧ 125

Предполагаемые результаты курса

По окончании курса студенты должны уметь: необходимые материалы и оборудование, связанные с токарным станком.

  • Продемонстрируйте правильную смазку токарного станка в соответствии с инструкциями.

  • Проверить уровень токарного станка и соосность трехкулачкового патрона с помощью контрольных индикаторов и выровнять центры токарного станка, отрегулировав заднюю бабку.

  • Безопасное и точное торцевание и центрирование обоих концов заготовки на токарном станке.
  • Черновая и чистовая обработка заготовки в соответствии со спецификациями печати.
  • Вырежьте канавку и разделите заготовку для печати спецификаций.
  • Обработайте внешний конус, радиус и фаски на заготовке.
  • Накатайте заготовку для печати спецификаций.
    • Учебные мероприятия и дизайн

    MCH 180 будет представлен посредством аудиовизуальных презентаций, демонстраций, лабораторных опытов и исследовательской деятельности. Занятия и дизайн курса делают упор на развитие навыков и знаний, предписанных установленными отраслевыми стандартами. Определенные результаты будут достигнуты посредством индивидуальной и командной деятельности.

    Стратегии оценки результатов

    ПОЛИТИКА — Оценка успеваемости учащихся основана на установленных отраслевых стандартах. Различные области обучения во время курса будут оцениваться различными видами деятельности. Типичными из этих действий являются следующие;

    1. ЗАДАНИЯ ПО ЧТЕНИЮ. Информационные листы, учебники, журнальные статьи и центр учебных ресурсов являются потенциальными источниками информации, на которые учащийся будет ссылаться, как указано в модулях, указанных во введении.

    2. ПРАКТИКА — Выполнение заданий и проектов, указанных в заданиях по чтению, информационных листах, журнальных статьях и учебниках. Студенты должны выполнять практические задания со 100% компетентностью.

    3. САМООЦЕНКА. Проверка и оценка понимания и знаний учащихся, полученных в ходе выполнения заданий по чтению и практических занятий, обычно выполняемых посредством практической оценки.

    4. ЛАБОРАТОРНАЯ ДЕЯТЕЛЬНОСТЬ — Участие в структурированных лабораторных занятиях с упором на развитие навыков или повышение квалификации в областях обучения, указанных в пакетах модулей.

    5. ОКОНЧАТЕЛЬНАЯ ОЦЕНКА — Оценка в форме письменного экзамена и/или практического применения, которая касается предметных областей, указанных в пакетах модулей. Учащиеся должны выполнить задания по итоговой оценке с 85% компетентностью.

    ТЕКСТ:

    Справочник по машинному оборудованию

    Технология станков Крара, Освальда и Сент-Аманда

    Практика станкостроения Киббе, Нили, Мейера и Уайта Производственная программа

    Коммуникации

    31 января 2023 г.

    Студенты программы Herkimer-Fulton-Hamilton-Otsego BOCES Advanced Manufacturing уже создают шахматные наборы на токарном станке с числовым программным управлением Haas Automation, который программа добавила незадолго до конца 2022 года.

    «Мы приступили к реальному проекту, как только запустили машину, — сказал инструктор Advanced Manufacturing Питер Стоун.

    Студенты Advanced Manufacturing получают опыт программирования и эксплуатации токарного станка с ЧПУ, а также проводят проверки качества разрабатываемых изделий.

    «Он добавляет невероятные возможности, — сказал Стоун. Теперь мы продвинуты».

    Учащиеся используют станок не только для самостоятельного изготовления шахматных фигур, но и для изготовления инструментов и приспособлений, которые они используют в процессе, таких как зажимы, держатели и гири.

    Панель управления токарного станка с ЧПУ Haas Automation — это та же панель управления, которая используется на гораздо более крупных станках Haas, поэтому студенты смогут управлять этими станками в рабочих условиях, сказал Стоун. Токарный станок с ЧПУ также использует G-код, поэтому программирование, которое они изучают, может быть использовано на станках других марок, использующих G-код, с некоторыми изменениями, сказал он.

    «Жемчужина магазина — это машина», — сказал он.

     Студенты, изучающие продвинутое производство, делают в общей сложности 50 шахматных наборов. Некоторые наборы будут подарены членам Совета по образованию Herkimer BOCES, а другие будут проданы для сбора средств. Стоун надеется собрать средства, чтобы пригласить студентов Advanced Manufacturing на производственную выставку Eastec в Массачусетсе в следующем году. Если вы заинтересованы в покупке шахмат для сбора средств, свяжитесь со Стоуном в Herkimer BOCES по телефону 315-867-3006.

    Следующим проектом Стоуна по использованию токарного станка с ЧПУ является создание трофеев для 20-го -го -го ежегодного турнира по гольфу Herkimer Region College and Career Scholarship Foundation, который состоится 14 августа в клубе Cedar Lake Club в Клейвилле.

    Во время занятий в четверг, 26 января, старшеклассники Advanced Manufacturing работали над шахматами. Все старшеклассники, участвующие в программе, также являются учащимися средней школы Valley Pathways in Technology Early College (VP-TECH).

    Старший специалист по передовому производству Коул Доулинг из Центрального школьного округа Центральной долины объяснил, как работает токарный станок с ЧПУ, как он вырезает форму шахматных фигур, как он управляет панелью управления и как он запускает машину на медленной скорости в первый раз. использует его каждый день, чтобы убедиться, что он работает правильно, прежде чем ускорить его.

    «Мне нравится, — сказал Доулинг, когда начал работать на токарном станке с ЧПУ в классе. «Больше всего мне в этом нравится учиться делать много разных вещей. У нас есть возможность научиться многим навыкам для этого класса — не только тому, как управлять, но и программировать машину».

    Старший MK Дэвид из Центрального школьного округа Долджвилля объяснил, как учащиеся обеспечивают контроль качества изделий, изготовленных на токарном станке с ЧПУ. По словам Дэвида, ученики измеряют детали, чтобы убедиться, что они соответствуют правилам, и если что-то не так, они определяют, что это нужно исправить.

    Студенты получают пользу от изучения различных аспектов процесса в профессиональной среде, сказал Дэвид.
    «Это была большая перемена», — сказали они. «Здесь на нас возложена такая большая ответственность, а наш учитель, мистер Стоун, работал, поэтому иногда он больше похож на босса, чем на учителя. Я очень благодарен за возможность заниматься такими вещами».

    Herkimer-Fulton-Hamilton-Otsego Старший специалист программы передового производства BOCES Коул Даулинг из Центрального школьного округа Центральной долины объясняет, как работает токарный станок с ЧПУ Haas Automation, который он стоит рядом. Доулинг также участвует в программе Herkimer BOCES VP-TECH.

    Слева направо: Herkimer-Fulton-Hamilton-Otsego BOCES Advanced Manufacturing Programme Seniors MK David, Центральный школьный округ Долджвилля; Иеша Деувель из Центрального школьного округа Херкимер и Ариана Эллис из Центрального школьного округа Сентрал-Вэлли проводят работу по обеспечению качества в классе. Студенты также участвуют в программе Herkimer BOCES VP-TECH.

    Herkimer-Fulton-Hamilton-Otsego Преподаватель BOCES Advanced Manufacturing Питер Стоун показывает, как некоторые инструменты и приспособления, созданные учащимися в классе на токарном станке с ЧПУ Haas Automation, используются для соединения материалов для изготовления шахматных наборов. .

    Незавершенный набор шахмат, созданный студентами программы Herkimer-Fulton-Hamilton-Otsego BOCES Advanced Manufacturing, демонстрируется в классе в четверг, 26 января.

    Herkimer-Fulton-Hamilton-Otsego Старший специалист программы передового производства BOCES Коул Даулинг из Центрального школьного округа Центральной долины показывает, как работать на токарном станке с ЧПУ Haas Automation, недавно добавленном в программу. Доулинг также участвует в программе Herkimer BOCES VP-TECH.

    Школа Дэйва и токарный станок Скалли | HUBCON 2022

    Примечание редактора: прежде чем мы углубимся в освещение Hubcon 2022, давайте позаботимся о слоне в комнате — что, черт возьми, такое Hubcon? Hubcon — это собрание авторов и редакторов аудиофилов, работающих неполный рабочий день. Во время планирования этого социально-стратегического мероприятия мы обсудили несколько экзотических мест: Торонто, Гавайи и Картахену. Увы, для нашей первой прогулки мы выбрали что-то более близкое к дому — штат Северная Каролина. Дом для Дэйва Макнейра и Эрика Франклина Шука, и в пределах досягаемости Гроувера Невилла, Грейга Невилла и Джеймсона Мурафетиса. Короче говоря, Hubcon — это место, где встречаются и обмениваются рукопожатием любовь и аудиофилия.

    Было много разговоров о том, что « идет в школу Дэйва » и почему важно, чтобы мы учились в Part-Time Audiophile с тех пор, как мы с Гровером Невиллом вернулись из Summer NAMM в 2019 году.

    Что такое Дэйв? Школа? Я рад, что вы спросили.

    Слова и фотографии Эрика Франклина Шука

    Школа Дэйва — это место, где человек, фанатично интересующийся музыкальными записями и их потреблением, может своими глазами увидеть, как делается колбаса, а также услышать из первых рук, что делается для того, чтобы сделать музыку особенной , а также получить представление о том, что подписывают артист и лейбл, когда проект звукозаписи подходит к своей финальной стадии. От сырых миксов до конечного продукта, мы узнаем, что может предложить более 40 лет опыта записи, микширования и мастеринга, удостоенного Грэмми.

    И этот многолетний опыт, который Дэйв МакНейр накопил в музыкальной индустрии, НЕ исходит из глупых маленьких винтажных сайд-проектов «ReMaStEr», которые никто даже не просил, и не называя имен, но эти самовозвеличивающие типы преуспели продвигать себя в аудиофилы, чтобы вы уже знали, кто они, без моего ведома.

    Опыт Дейва в индустрии основывается на работе напрямую с такими артистами, как: Боб Дилан, Дэвид Боуи, Принц, Брюс Спрингстин, Стиви Рэй Вон, Патти Смит, Лос Лобос, Уилли Нельсон, Род Стюарт, Maroon Five, The Doobie Brothers, The Полиция, Филип Гласс, Бек, Синди Лаупер и Майлз Дэвис.

    И это только те немногие, что я могу вспомнить. Просто знай, что мой парень круче твоего.

    Почему Dave School так важна?

    То, что Дейв школа делает для нас частично занятых аудиофилов рецензентов, которые были частично тренировкой слуха и частично пониманием того, как работают топологии для управления сигнальным трактом. Студийная система Дэйва достаточно требовательна и точна, чтобы исследовать планктон и микрофонную пыль, присутствующую в большинстве качественных записей.

    При этом различия в передаче и настройках, сделанные в pro-DAW или на аналоговом оборудовании, теперь более ощутимо присутствуют в воображении. Опять же, информируя рецензента о том, как внимательно слушать и высказывать обоснованные мнения (а иногда и корректировки) о оборудовании и записях, которые использовались для их прослушивания.

    Это коротко и приятно, но испытать это совсем другое.

    Hi-Fi Gear Library Дэйва

    Помимо студии Дэйва, которая интегрирует некоторые ключевые компоненты из мира Hi-Fi в свое профессиональное рабочее пространство, а именно: 9Динамики 0219 Acora SRC-2 (обзор здесь), моноблоки Pass Labs XA-200.8 (обзор здесь), а также кабели от Cardas и балансные системы питания от Equitech. Дэйв также составил каталог выходных результатов почти каждого пассивного (или низкоуровневого) оборудования, прошедшего через его домашнюю hi-fi установку и студийное пространство.

    Используя некоторые из наиболее уважаемых и надежных доступных методов, Дэйв Макнейр разработал «библиотеку оборудования», в которой он хранит прямые записи сигналов картриджей, тонармов, проигрывателей, кабелей, ЦАП и всего, что угодно. Если он может выводить или передавать сигнал, он может его и записать.

    С помощью этой библиотеки записей можно загрузить несколько фрагментов сэмплов в pro-DAW (цифровое рабочее пространство для работы со звуком) и одновременно воспроизводить несколько сэмплов, переключаясь между сэмплами, чтобы услышать, как каждая часть механизма влияет на звук. Это так же блестяще, как и удобно.

    Одним из примечательных примеров было сравнение Дейвом четырех различных межблочных кабелей Hi-Fi, двух балансных и двух несимметричных, все они шли лицом к лицу, воспроизводя один и тот же музыкальный пассаж, время и уровень совпадали, с переключением про-DAW.

    Удивительно, но как и ожидалось, влияние каждой пары межблочных кабелей на звук было несколько тонким, но для фанатичных и проклятых аудиофилов это было не таким тонким, как вы могли бы подумать, и вполне понятным при сравнении любого из четырех. кабели вплотную друг к другу в режиме реального времени.

    Самый дорогой кабель группы оказался на первом месте. Черт! Но вы поверите, что пара несимметричных кабелей RCA по цене 55 долларов за метр оказалась в двух наших фаворитах? Это правда.

    The Pro vs The Hi-Fi

    Когда дело доходит до профессионального оборудования в студии Дейва, он мог бы рассказать вам больше о том, почему и какое волшебство каждый компонент привносит в стол, но некоторые из них выделялись для Гроувера. , Джеймсон и я за несколько посещений и прослушиваний в мастеринг-студии Дэйва Макнейра.

    Во-первых, вы действительно узнаете эти части и то, на что они способны, когда вы включаете и вынимаете их из цепочки записи. К счастью, это проще, чем вы думаете, поскольку многие из них можно легко обойти с помощью выключателя или простого изменения положения кабеля. Кроме того, эти различия могут быть записаны и обработаны в pro-DAW для еще большего количества параллельных сравнений их вывода в реальном времени.

    Да, ЦАПы, компрессоры и дефузификаторы — все чертовски круто, и из овечьей шерсти можно плести золото. Но именно эквалайзеры задевают этот экстрасексуальный аккорд у Гроувера, Джеймсона и у меня. А именно, тот, что от Terry Audio называется CEQ , шестиполосный пассивный эквалайзер для микширования и мастеринга, который, кажется, сам дьявол заключил менее чем честный контракт на полный доступ к пределам колдовства и колдовства.

    «CEQ — это полностью собранный вручную дискретный эквалайзер на основе катушки индуктивности, использующий истинную конструкцию катушки индуктивности эпохи Western Electric, расширенные и адаптированные пассивные резонансные полки и усилители Pultec; усиление средних частот с лаковым/виниловым покрытием Neumann PEV и новая специально разработанная активная схема обрезания средних частот, которая регулирует не только частоты, но и реактивность звука и музыки». — веб-сайт Terry Audio

    Разве это не звучит сексуально?

    Нравится ли нам это больше, потому что кажется возможным интегрировать его в систему Hi-Fi? Может быть.

    Нравится ли нам это больше, потому что это выглядит круто с его ненумерованными выпуклыми указателями, которые требуют листа и крутой кривой обучения, чтобы освоить? Определенно!

    Восстановленный токарный станок Skully Record Lathe

    Дэйв много писал о своем опыте резки рекордов и рекордном токарном станке в своем ироничном заголовке Колонна Ivory Tower . Прочтите приведенные ниже.

    • Hi-Fi: почему пластинки звучат лучше? | Башня из слоновой кости
    • Как производятся записи и что это значит для вашего Hi-Fi | Башня из слоновой кости

    Наряду с появлением в нашем Случайном подкасте , где он и ведущий Брайан Хантер еще глубже обсуждают, как делаются виниловые пластинки.

    • Как делают пластинки (Объяснение производства винила и мастеринга) | Случайный подкаст

    Я умоляю вас и дальше держаться твердо, так как Skully Record Lathe в студии мастеринга Дейва только что получил годы капитального ремонта, настройки, сутенерства и укрепления от некоторых из передовых мировых авторитетов (все еще живых) в отношении оборудования и процесс резки винила. Это предприятие было чертовски дорого, чуть не убило несколько человек и требовало целой жизни терпения и медитативной выдержки только для того, чтобы добиться успеха.

    «Представьте, что вы приезжаете на дрэг-стрип на стандартном Bugatti Veyron, и все думают, что это мило, но затем вас ждет супермодифицированный Unicorn мощностью 2400 л. ваше время 0-60. Вот как можно количественно оценить перестроенный токарный станок Дэйва Skully Record». — Гровер Невилл

    Мы слышали, что выходит из недавно модифицированного токарного станка, и это более чем поразительно.

    Кроме того, вас ждут новые виниловые сюрпризы и контент, связанный с токарным станком (во всех формах).
    Нам не терпится показать-и-рассказать вам об этом, и это будет хорошо.

    Мастерская токарных станков — WOODSPIRIT HANDCRAFT

    Новые токари приступают к работе со своими первыми чашами

    В прошлые выходные я провел мастер-класс по токарной обработке столбов для трех учеников в нашей школе здесь, в Ашленде, штат Висконсин. Помещение в классе маленькое, а у меня всего четыре станка, так что с этой точки зрения класс был почти полным. Я провел хорошие уроки токарной обработки с двенадцатью учениками, но у небольших классов есть свои преимущества: время обсудить многие вещи, которые необходимо охватить, и достаточно времени для студентов, чтобы получить непосредственную обратную связь о своей технике.

    Оправки с шипами и шипами, используемые для токарной обработки чаши

    Демонстрация работы с крючковым инструментом

    Научиться точить на токарном станке сложно. Есть много вещей, на которые следует обратить внимание, но есть две особенности, на которые я хочу обратить особое внимание: поддержание постоянной скорости и мощности при накачивании и управление крючковым инструментом для резки на постоянной глубине и перекоса при постоянно меняющейся поверхности. Позже могут быть добавлены форма/дизайн и получение чистых срезов. Но для начала эти два параметра имеют первостепенное значение. Учить этому тоже непросто. Как и при езде на велосипеде, мы можем говорить или читать об этом весь день, но это не сильно поможет нам в езде. Мы должны сесть на велосипед и с этими знаниями попытаться… упасть. (У меня не было тренировочных колес, когда я учился на гравийной дороге. Я научился довольно быстро). С помощью токарной обработки я стараюсь дать студентам базовое понимание техники, а затем заставляю их сначала точить оправку. Это помогает им привыкнуть к инструменту на простом цилиндре. Я внимательно смотрю и слушаю (вы можете услышать плохие порезы) и даю советы или настраиваю их инструменты в нужное положение, когда это необходимо.

    Учимся делать надрезы на внешней стороне чаши

    При обработке обода снаружи необходимо опустить крючок ниже центра

    Трудно разобраться в инструментах для токарной обработки крючков, потому что нет жестких и быстрых правил. Лучший способ, которым я могу это объяснить, заключается в том, что кромка инструмента должна быть направлена ​​примерно на 20 градусов под поверхность дерева и примерно на 20 градусов наклонена от дуги или выступа, сделанного в результате предыдущего разреза. И в большинстве случаев резка происходит с помощью поворотного движения, когда вал инструмента фиксируется в определенной точке на подручнике. Когда вы удаляете материал, вы постоянно меняете положение оси вращения. Когда вы добавите к этому форму чаши, вы можете обнаружить, что ваш крючок срезает значительно ниже центра — чего вы никогда не увидите с электрическим токарным станком и выдалбливанием. И каждый крючок имеет немного другую форму, которая влияет на то, где его нужно использовать, чтобы следовать правилу 20/20. Конечно, это еще не все, но для начала это кажется лучшим подходом. Обратите внимание, что это для чаш, техника для чашек снова отличается.

    Позже я покажу людям более продвинутые приемы обрезки сердцевины, которую труднее всего освоить, и работу с ободом, удерживая выступ во время обрезки, что в большинстве случаев означает, что крючок должен оставаться устойчивым. Я также раздам ​​больше крючков, которые помогут понять дизайн инструментов и то, как они влияют на все это.

    После грубой обработки можно рассмотреть форму

    Это интенсивно. Но у людей есть огромное чувство выполненного долга после того, как они приготовили несколько мисок, и это правильно. Это тяжело заработано!

    В новой мастерской есть зона ковки и шлифовки, поэтому мы также рассмотрели изготовление инструментов. Я провел демонстрацию, и студенты последовали моему примеру. К сожалению, это бутылочное горлышко при точении на токарном станке. Единая природа крючков и такой стиль токарной обработки делают крючковые инструменты сложными, если не невозможными, для массового производства. Так что есть только горстка производителей, продающих их. И я мог бы добавить, что не все эти инструменты хорошо разработаны. Звучит несколько резко, но это правда. Это не дисс для любого производителя инструментов, но говорит о тонкостях, благодаря которым инструменты для токарной обработки крючков работают хорошо. Если ты не опытный токарь, эти тонкости не понятны. То, что выглядит как лишний изгиб назад чуть ниже прокрученного кончика, на самом деле очень важно. Я надеюсь изменить это непонимание того, как работают крючки с моей книгой.

    У меня есть сдача, чтобы перевернуть несколько мисок. Я разрезал лучшую пополам, чтобы показать ученикам, что внутренняя и внешняя чаши должны немного различаться

    Некоторые из вас знают, что у меня есть контракт с Lost Art Press на написание книги о токарных станках. Прошло несколько лет с тех пор, как я начал. Я написал основную рукопись (около 60 000 слов), сделал все фотографии и нарисовал большинство диаграмм. Я отправил его им и получил известие, что мне нужно переделать несколько вещей. Это было еще в феврале, как раз перед тем, как мы начали строить. Так что с тех пор он в основном бездействовал. Теперь, когда пыль от проекта реконструкции улеглась, я выделяю время, чтобы завершить изменения. Я уверен, что будет еще много всего, прежде чем он будет завершен и отправлен в печать. Я предполагаю, что в начале-середине 2023 года. Все это говорит о том, что в книгу включены масштабные чертежи основных крючков, которые я использую для переворачивания мисок, чашек и т. д.…

    Если вас интересует токарная обработка на токарном станке, в этом году я обучаю этому еще три раза. В октябре я преподаю токарный станок на токарном станке в северной части Сиэтла, а затем в ноябре в народной школе North House в Миннесоте. Осталось одно место в классе Сиэтла и много в Северном доме. Я также преподаю курс «Токарный станок: сборка, ковка, токарная обработка» здесь, в Ашленде, в конце сентября, через несколько недель. Лучше поторопитесь, так как мы скоро закроем регистрацию, чтобы получить материалы. В следующем году я буду преподавать в Северном доме во время Недели леса и несколько раз в нашей школе. Если вы живете в США, у вас есть много возможностей на выбор. Мы подумываем о поездке в Англию и, возможно, в Швецию в 2023 году, где я буду преподавать токарную обработку на токарном станке хотя бы один раз. Подробнее об этом, когда наши планы укрепятся.

    Я хотел бы увидеть некоторых бывших учеников на одном из этих занятий. Вращающиеся гнезда, чашки или даже коробки с крышками — все это возможно. Я могу помочь вам подняться на новый уровень в вашем поворотном путешествии.

    Гордые ученики и их с трудом заработанные миски

    Джаррод Даль Школа традиционных ремесел ВудспиритКомментарий

    0 лайков

    София Токарная — 2019-20 — Женский баскетбол

    Перейти к основному содержанию

    Перейти к основному содержанию

    Официальный сайт блюджей Элмхерстского университета

    Элмхерст Юниверсити Блю Джейс

    • Био
    • Статистика
    • Исторический

    Биография

    Заметки о карьере: Два года подряд.

    2019-20 Сезон: Сыграл в 16 играх и сделал один старт в качестве форварда… набирал в среднем 5,8 очка и 2 подбора за игру… сделал 17 передач… занял третье место в команде по количеству трехочковых с 18… набрал лучшие в карьере 16 очков в победе над Кэрроллом 12 февраля 2020 г.

    2018-19 Сезон: Сыграл в 12 играх за «Блюджейз» в качестве резервного защитника… в среднем набирал 3,1 очка и 1,3 подбора до пропуска из-за травмы… в декабре набрал 12 очков против Иллинойса Уэслиана 5 сентября 2018 г.

    Средняя школа: Получила три грамоты от старшей школы Дель Кампо… становилась самым ценным игроком своей команды три сезона подряд… получала награды первой команды на всех конференциях в качестве старшей и второй команды — Награды на конференциях, когда она была второкурсницей… два сезона была капитаном… лидировала в своей лиге по результативности трехочковых бросков два сезона подряд.

    Статистика

    Сезон:

    Статистика сезона
    Статистика сезона

    Статистика за этот сезон отсутствует.

    Published by admin
