Газовая арматура и оборудование

Газовой арматурой называют различные приспособления и устройства, монтируемые на газопроводах, аппаратах и приборах, с помощью которых осуществляют включение, отключение, изменение количества, давления или направления газового потока, а также удаление газов.

Классификация газовой арматуры.

По назначению существующие виды газовой арматуры подразделяются:

  • на запорную арматуру — для периодических герметичных отключений отдельных участков газопровода, аппаратуры и приборов;
  • предохранительную арматуру — для предупреждения возможности повышения давления газа сверх установленных пределов;
  • арматуру обратного действия — для предотвращения движения газа в обратном направлении;
  • аварийную и отсечную арматуру — для автоматического прекращения движения газа к аварийному участку при нарушении заданного режима.

При выборе газового оборудования и арматуры необходимо руководствоваться действующими ГОСТ и СП.

Ценные сведения содержатся в материалах научно-исследова- тельекого центра промышленного газового оборудования «Газовик» (НИЦ ПГО «Газовик»), который занимается сбором, анализом, проверкой достоверности информации о степени качества, надежности, конкурентоспособности и безопасности продукции промышленного газового оборудования.

Вся арматура, применяемая в газовом хозяйстве, стандартизирована. По принятому условному обозначению шифр каждого изделия арматуры состоит из четырех частей. На первом месте стоит номер, обозначающий вид арматуры (таблица ниже).

Условные обозначения вида арматуры

Вид арматуры

Обозначение вида

Вид арматуры

Обозначение вида

Краны для трубопроводов

11

Клапаны обратные поворотные

19

Вентили запорные

14 и 15

Клапаны

регулирующие

25

Клапаны обратные подъемные

16

Задвижки запорные

30,31

Клапаны

предохранительные

17

Затворы

32

На втором — условное обозначение материала, из которого изготовлен корпус арматуры (таблица ниже).

Условные обозначения материалов корпуса арматуры

Материал корпуса

Обозначение

материала

Материал корпуса

Обозначение

материала

Сталь углеродистая

с

Латунь и бронза

б

Сталь кислотостойкая и нержавеющая

нж

Винипласт

вп

Чугун серый

ч

Сталь легированная

лс

Чугун ковкий

кч

Алюминий

а

На третьем — порядковый номер изделия. На четвертом — условное обозначение материала уплотнительных колец: б — бронза или латунь; нж — нержавеющая сталь; р — резина; э — эбонит; бт — баббит; бк — в корпусе и на затворе нет специальных уплотнительных колец.

Например, обозначение крана ПбЮбк расшифровывается так:

11 — вид арматуры (кран), б — материал корпуса (латунь), 10 — порядковый номер изделия, бк — тип уплотнения (без колец).

Большинство видов арматуры состоит из запорного или дроссельного устройства. Эти устройства представляют собой закрытый крышкой корпус, внутри которого перемещается затвор.

Перемещение затвора внутри корпуса относительно его седел изменяет площадь отверстия для прохода газа, что сопровождается изменением гидравлического сопротивления.

В запорных устройствах поверхности затвора и седла, соприкасающиеся во время отключения частей газопровода, называют уплотнительными. В дроссельных устройствах поверхности затвора и седла, образующие регулируемый проход для газа, называют дроссельными.

Запорная арматура.

К запорной арматуре относят различные устройства, предназначенные для герметичного отключения отдельных участков газопровода. Они должны обеспечивать герметичность отключения, быстроту открытия и закрытия, удобство в обслуживании и малое гидравлическое сопротивление.

В качестве запорной арматуры на газопроводах применяют задвижки, краны, вентили.

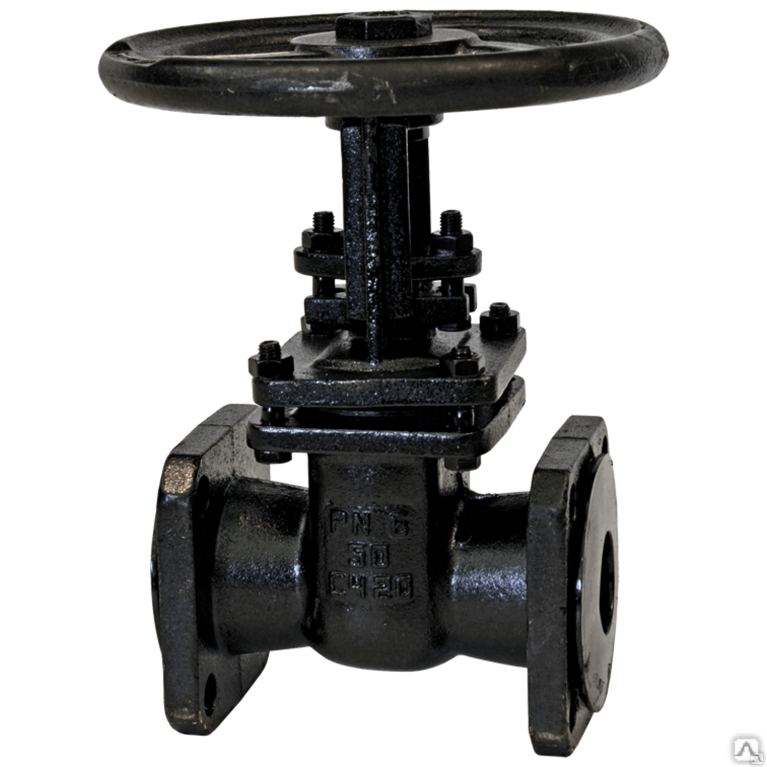

Наиболее распространенный вид запорной арматуры — задвижки (рисунок ниже), в которых поток газа или полное его прекращение регулируют изменением положения затвора вдоль уплотняющих поверхностей. Это достигается вращением маховика. Шпиндель может быть выдвижным или невыдвижным. Невыдвижной шпиндель при вращении маховика перемещается вокруг своей оси вместе с маховиком. В зависимости от того, в какую сторону вращается маховик, нарезная втулка затвора перемещается по резьбе на нижней части шпинделя вниз или вверх и соответственно опускает или поднимает затвор задвижки. Задвижки с выдвижным шпинделем обеспечивают перемещение шпинделя и связанного с ним затвора путем вращения резьбовой втулки, закрепленной в центре маховика.

Для газопроводов давлением до 0,6 МПа используют задвижки из серого чугуна, а для газопроводов давлением более 0,6 МПа — из стали.

Затворы задвижек могут быть параллельными и клиновыми. У параллельных затворов уплотнительные поверхности расположены параллельно, между ними находится распорный клин.

Задвижки

а — параллельная с вьадвижным шпинделем: 1 — корпус; 2- запорные диски; 3 — клин; 4 — шпиндель; 5 — маховик; 6 — сальниковая набивка; 7 — уплотнительные поверхности корпуса; б — клиновая с невыдвижным шпинделем: 1 — клин; 2- крышка; 3 — втулка; 4 — гайка; J — маховик; 6 — сальник; 7 — буртик; 8 — шпиндель

При закрытии задвижки клин упирается в дно задвижки и раздвигает диски, которые своими уплотнительными поверхностями создают необходимую плотность. В клиновых затворах боковые поверхности затвора расположены не параллельно, а наклонно. Причем эти задвижки могут быть со сплошным затвором и затвором, состоящим из двух дисков. На подземных газопроводах целесообразно устанавливать параллельные задвижки.

Однако задвижки не всегда обеспечивают герметичность отключения, так как часто уплотнительные поверхности и дно задвижки загрязняются. Кроме того, при эксплуатации задвижек с неполностью открытым затвором диски истираются и приходят в негодность.

Все отремонтированные и вновь устанавливаемые задвижки необходимо проверять на плотность керосином. Для этого задвижку следует установить в горизонтальное положение и залить сверху керосин, с другой стороны затвор окрашивают мелом. Если задвижка плотная, то на затворе не будет керосиновых пятен.

На подземных газопроводах задвижки монтируют в специальных колодцах (рисунок ниже) из сборного железобетона или красного кирпича. Перекрытие колодца должно быть съемным для удобства его разборки при производстве ремонтных работ.

Устройство газовых колодцев

а — установка задвижки в колодце: 1 — футляр; 2 — задвижка; 3 — ковер; 4 — люк; 5 — линзовый компенсатор; 6 — газопровод; б -устройство малогабаритного колодца: 1 — отвод; 2 — кран; 3 — прокладка; 4 — стенка колодца

Колодцы имеют люки, которые легко открываются для осмотра и производства ремонтных работ. На проезжей части дороги люки устанавливают на уровне дорожного покрытия, а на незамощенных проездах — выше уровня земли на 5 см с устройством вокруг люков отмостки диаметром 1 м. Там, где возможно, рекомендуется управление задвижкой вывести под ковер.

В местах пересечения газопроводами стенок колодца устанавливают футляры, которые для плотности заделывают битумом. Колодцы должны быть водонепроницаемыми. Эффективное средство против проникновения грунтовых вод — гидроизоляция стенок колодцев. На случай проникновения воды в колодцах устраивают специальные приямки для ее сбора и удаления.

На газопроводах диаметром до 100 мм при транспортировании осушенного газа устраивают малогабаритные колодцы (рисунок выше) с установкой арматуры в верхней части, что обеспечивает обслуживание арматуры с поверхности земли. В таких колодцах вместо задвижек устанавливают краны.

В кранах с принудительной смазкой (рисунок ниже) герметизация достигается за счет введения между уплотняющими поверхностями специальной консистентной смазки под давлением. Заправленная в пустотелый канал верхней части пробки смазка завинчиванием болта нагнетается по каналам в зазор между корпусом и пробкой. Пробка несколько приподнимается вверх, увеличивая зазор и обеспечивая легкость поворота, шариковый клапан и латунная прокладка предотвращают выдавливание смазки и проникновение газа наружу.

Чугунный кран со смазкой под давлением

1 — каналы; 2 — основание пробки; 3 — болт; 4 — шариковый клапан; 5 — прокладка

Помимо кранов со смазкой применяют простые поворотные краны, которые подразделяют на натяжные, сальниковые и самоуплотняющиеся. Эти краны устанавливают на надземных и внутриобъектовых газопроводах и вспомогательных линиях (импульсные и продувочные газопроводы, головки конденсатосборников, вводы).

В натяжных кранах взаимное прижатие уплотнительных поверхностей пробки и корпуса достигается навинчиванием натяжной гайки на резьбовой конец пробки, снабженный шайбой.

Для создания натяжения пробки конец ее конической части не должен доходить до шайбы на 2-3 мм, а нижняя часть внутренней поверхности корпуса должна иметь цилиндрическую выточку. Это дает возможность по мере износа пробки крана опускать ее ниже, натягивая гайку хвостовика, и тем самым обеспечивать плотность.

Конденсатосборники.

Для сбора и удаления конденсата и воды в низких точках газопроводов сооружают конденсатосборники (рисунок ниже).

Конденсатосборники

а — высокого давления; б — низкого давления; 1 — кожух; 2 — внутренняя трубка; 3 — контакт; 4 — контргайка; 5 — кран; 6 — ковер; 7 — пробка; 8 — подушка под ковер железобетонная; 9 — электрод заземления; 10 — корпус конденсатосборника; 11 — газопровод; 12 — прокладка; 13 — муфта; 14 — стояк

В зависимости от влажности транспортируемого газа конденсатосборники могут быть большей емкости — для влажного газа и меньшей — для сухого газа. В зависимости от величины давления газа их разделяют на конденсатосборники низкого, среднего и высокого давлений.

Конденсатосборник низкого давления представляет собой емкость, снабженную дюймовой трубкой, которая выведена под ковер и заканчивается муфтой и пробкой. Через трубку удаляют конденсат, продувают газопровод и замеряют давление газа.

Конденсатосборники среднего и высокого давлений по конструкции несколько отличаются от конденсатосборников низкого давления. В них имеется дополнительная защитная трубка, а также кран на внутреннем стояке. Отверстие в верхней части стояка служит для выравнивания давления газа в стояке и футляре. Если бы отверстия не было, то конденсат под давлением газа постоянно заполнял бы стояк. При пониженных температурах возможны замерзание конденсата и разрыв стояков.

Под действием давления газа происходит автоматическая откачка конденсата. При закрытом кране газ оказывает противодействие на конденсат, который под действием своей массы опускается вниз. При открывании крана противодействие прекращается и конденсат выходит на поверхность.

Компенсаторы.

В процессе эксплуатации газопроводов величина изменения температуры может достигать нескольких градусов, что вызывает напряжения в несколько десятков МПа. Поэтому для предотвращения разрушения газопровода от температурных воздействий необходимо обеспечить его свободное перемещение. Устройствами, обеспечивающими свободное перемещение труб, являются компенсаторы — линзовые, лирообразные и П-образные. На подземных газопроводах наибольшее распространение получили линзовые компенсаторы (рисунок ниже).

Линзовый компенсатор

1 — патрубок; 2 — фланец; 3 — рубашка; 4 — полулинза; 5 — ребро; 6 — лапа; 7 — гайка; 8 — тяга

Линзовые компенсаторы изготавливают сваркой из штампованных полулинз. Для уменьшения гидравлических сопротивлений и предотвращения засорения внутри компенсатора устанавливают

направляющий патрубок, приваренный к внутренней поверхности компенсатора со стороны входа газа. Нижняя часть линз через отверстия в направляющем патрубке заливается битумом для предупреждения скопления и замерзания в них воды.

При монтаже компенсатора в зимнее время его необходимо немного растянуть, а в летнее — сжать стяжными тягами. После монтажа тяги надо снять. Компенсаторы при установке их рядом с задвижками или другими устройствами обеспечивают возможность свободного демонтажа фланцевой арматуры и замены прокладок (рисунок ниже).

Установка компенсаторов

а — линзового с задвижкой; б — резинотканевого; 1 — нижний кожух; 2 — верхний кожух; 3 — штифт; 4 — муфта; 5 — насадка; 6 — колпак; 7 — ковер малый; 8 — подушка под ковер; 9 — труба водогазопроводная усиленная; 10 — фланец приварной; 11 — задвижка; 12, 14 — прокладки; 13 — компенсатор двухлинзовый

Ввиду того что в колодцах очень часто находится вода, гайки и стяжные болты ржавеют, поэтому работа с ними затрудняется, а в отдельных случаях эксплуатационный персонал оставляет стяжные болты на линзовых компенсаторах, не свертывая гайки. Линзовый компенсатор перестает выполнять свою функцию, поэтому новые конструкции компенсаторов не предусматривают стяжных болтов. При ремонтах применяют струбцину для сжатия компенсаторов.

В связи с тем что компенсаторы выполнены из тонкостенной стали толщиной 3-5 мм, они не могут быть равнопрочны трубе. Ограниченность давления — основной недостаток линзовых компенсаторов. Для увеличения допустимого давления компенсаторы изготовляются из более прочной стали, с большим количеством волн, но меньшей высоты.

Существуют компенсаторы, выполненные из гнутых, обычно цельнотянутых труб (П-образные и лирообразные). Основной недостаток таких компенсаторов — большие габариты. Это ограничивает их применение на трубопроводах больших диаметров. В практике газоснабжения гнутые компенсаторы распространения не получили и совершенно не применяются в качестве монтажных компенсаторов при установке задвижек.

Большим достоинством обладают резинотканевые компенсаторы (рисунок выше). Они способны воспринимать деформации не только в продольном, но и в поперечном направлениях. Это позволяет использовать их для газопроводов, прокладываемых на территориях горных выработок и в сейсмоопасных районах.

Газовая запорная арматура, запорная арматура газопроводов.

Сортировать по:

Цена по возрастанию

Цена по убыванию

От А до Я

От Я до А

Сбросить

  • 1
  • 2
  • . ..
  •
  •

Товар

Параметры

Цена, р.

Кол-во

  • 1

    • 1

  • 2

    • 2

  • 3

    • 3

  • 4

    • 4

  • 5

    • 5

  • 6

    • 6

  • 7

    • 7

  • 8

    • 8

  • 9
  •
  •

Газовая запорная арматура

Газовые вентили и иное арматурное оборудование используется в системах газоснабжения и распределения, а также транспортирования на значительные расстояния задействуемого в качестве топлива природного газа.

Задействование данных устройств и механизмов позволяет включать и отключать подачу голубого топлива. С их помощью можно изменять давление, направление и количественный параметр газового потока.

Параметры и виды арматурных устройств

Основными арматурными параметрами являются:

  • номинальное Pу (условное) давление;
  • номинальный Ду диаметр, иначе называемый условным проходом.

Под номинальным давлением понимается максимум его значения при 20 градусах по Цельсию, при котором гарантируется значительный эксплуатационный срок службы трубопровода в местах соединения с арматурным элементом.

Ду или DN – параметр соединяемых между собой в единую трубопроводную сеть частей.

Задействуемые в газоснабжающих системах арматурные устройства при классификации подразделяются на следующие виды:

  • Запорные – они служит для перекрытия доступа газа к участкам газопроводной сети, к измерительной и иной аппаратуре и приборам. К такого вида устройствам относятся задвижки, краны и пр.
  • Регулирующие – их назначение выдерживать уровень давления в предписанном технологическим режимом диапазоне. С помощью заслонок, шиберов и прочего можно изменять величину рабочего параметра как в сторону увеличения, так и уменьшения.
  • Предохранительные в виде сбрасывающего и иных типов клапанов. Их наличие позволяет устранить проблему превышения параметра выше предписанного технологией газоснабжения допустимого значения. Клапан открывается и давление быстро нормализуется.
  • Отсечные и аварийные – быстро отключают в автоматическом режиме газовое оборудование и приборы. С их помощью блокируется подача голубого топлива на участки трубопроводов, на которых нарушаются технологические параметры эксплуатации. К данного вида устройствам автоматики относятся клапаны запорно-предохранительного принципа действия.
  • Обратного действия – они блокируют возможность реверсного движения газа в обратном основному потоку направлении.
  • Отводящие конденсат – в автоматическом режиме решают проблему удаления конденсата, который скапливается в специальных сборниках влаги и в иных местах газопроводной сети.

Материал корпусов. Запорная арматура для газа купить

Арматурные корпуса изготавливаются из различных материалов. Буквенные обозначения в маркировке указывают на тот или иной вид материала. Если корпус выполнен из стали, в маркировочной кодировке может присутствовать сочетание указывающих на нержавейку букв «НЖ» или на легированную сталь «ЛС». В обозначении корпуса из углеродистой стали будет присутствовать «С».

Корпуса вентилей, задвижек и прочего арматурного оборудования могут изготавливаться также из:

  • серого («Ч») и ковкого («КЧ») чугуна,
  • латуни и бронзы («Б»),
  • пластмассы («П»), в том числе винипласта («ВП»).

Варианты подсоединения вентилей, иных устройств арматурного вида и газовых приборов

При монтаже трубопроводной сети можно воспользоваться муфтовым, цапковым, фланцевым, сварным, штуцерным, стяжным или ниппельным соединением.

Фланцевое задействуется для решения задач присоединения вентиля или иного арматурного устройства к трубопроводу или резервуару при условии Ду>50 мм. Такой вид присоединения можно задействовать в широком диапазоне давлений и проходов, он является одним из наиболее надежных. Его достоинствами является значительная прочность и возможность неоднократно выполнять монтаж и демонтаж конструкции без потери качества. Есть и недостатки, к каковым относится большой вес и приводящее к нарушению герметичности ослабление затяжки в период длительной эксплуатации, что предполагает исправлять проблему в ходе технического обслуживания.

Муфтовым можно соединять оборудование с Ду=<65 мм. У используемых при соединении муфт внутренняя резьба. Для выполнения монтажа требуется шестигранный ключ.

У цапкового в отличие от муфтового наружная резьба.

Используя сварку, получают неразборное соединение высокой надежности и гарантированной герметичности. По причине недостатка, проявляющегося в сложности замены и ремонта арматуры, способ задействуется реже других.

В ниппельном варианте соединение тех или иных арматурных устройств к резервуару или трубопроводу осуществляют с использованием ниппеля, в штуцерном – штуцера.

В стяжном патрубки стягиваются с фланцами трубопровода с применением шпилек с гайками.

Основные характеристики газовых арматурных устройств запорного типа

Газовые арматурные устройства запорного типа в виде задвижек являются максимально востребованным техническим элементом газовых систем. Их задействуют в газопроводах с Ду = 50–2000 мм и Pр = 0,1-20,0 МПа. Задвижки выполняют функциональную задачу перекрытия потока газа. В их конструкциях запорное устройство перемещается перпендикулярно направлению оси труб газопровода.

Клиновые задвижки могут иметь не сплошной, а состоящий из 2-х дисков шарнирный затвор. В параллельных задвижках в затворе также наличествует пара дисков и между ними распорный клин.

Преимущества задвижек перед иными газовыми арматурными устройствами запорного типа

Наличие задвижки позволяет подавать газ не только в прямом направлении, но и в реверсном. Исключается поворот газового потока. В открытом положении данное максимально простое в обслуживании запорное устройство создает минимальное сопротивление газовому потоку.

Краны, вентиля и заслонки

Арматурные устройства запорного типа в виде шаровых, конусных и цилиндрических кранов и вентилей позволяют не только быстро отключить газовый прибор или участок газоснабжающего трубопровода, но и могут помочь в регулировке расхода транспортируемого по трубопроводу газа.

Преимуществами кранов и вентилей с шаровыми и иной формы затворами является их многоцелевое назначение, обеспечение полного прохода газовой среды и компактность.

Заслонки могут решать запорную и регулирующую расход газа функциональную задачу. В конструкции серийно выпускаемого устройства кроме стального (чугунного) корпуса и запорного дискового органа имеется приводной вал и уплотнители. К достоинствам, которыми обладают заслонки, можно отнести:

  • широкий температурный диапазон и диапазон давлений газовой среды;
  • конструкционную простоту;
  • малую массу и металлоемкость;
  • небольшую стоимость и пр.

Преимущества более явно проявляются в условиях большого Ду.

Газовая запорная арматура купить. Как правильно подбирать аппаратуру для газопроводных сетей

Выбор аппаратуры для газопроводных сетей имеет свои сложности. Нужно учитывать многие факторы, в том числе степень агрессивного воздействия газа на материал, из которого изготавливаются арматурные устройства. Природный газ на стальные и чугунные элементы конструкции не оказывает заметного коррозирующего воздействия. Чугун менее прочен, чем сталь. По этой причине не следует задействовать чугунные запорные и регулирующие элементы в трубопроводах с давлением рабочей среды более 1,6 МПа.

Сероводород в составе природных газов негативно воздействует на медные сплавы. Бытует мнение: по этой причине не следует задействовать некоторые элементы, в том числе уплотнительные кольца, которые изготовлены из бронзы. Лучше будет применять подобные детали из нержавеющей стали. В этом случае арматурные устройства будут отличаться значительной надежностью и длительным сроком службы.

В этой связи следует отметить, что уровень сероводорода в природном газе незначительный. По нормам составляет 2 г/на 100 куб. м. Такая концентрация не может оказать значительного корродирующего воздействия на детали из бронзы и иных медных сплавов. Кроме того, поверхности затвора и седла, которые изготовлены из сплава цветного металла, корродируют меньше, чем из черного.

Газовая запорная арматура представляет собой один из наиболее значимых элементов инженерных систем отопления, так как является залогом их безопасной работы. Как правило, к запорной арматуре, используемой в различных системах газового отопления, предъявляются повышенные требования безопасности. В связи с этим, необходимо обращать особое внимание на качество такого рода изделий.
Используется запорная арматура газопроводов с целью перекрытия потоков газа на тех или иных фазах работы отопительного оборудования. Вентили, задвижки, клапаны, краны и затворы — все это разновидности газовой запорной арматуры.
Для заказа запорной арматуры у нас, вам потребуется потратить всего несколько минут своего времени. Интернет-магазин позволяет приобрести запорную арматуру онлайн, что позволяет сэкономить силы и время на посещение обычного магазина.
Если вы решили купить у нас газовую запорную арматуру, то можете не сомневаться в ее высочайшем качестве, ведь у нас представлены изделия от ведущих производителей, имеющие гарантированно высокую надежность. Доступные цены, подробное описание и характеристики, отзывы покупателей — все это позволит вам приобрести изделие, оптимальное по соотношению цены и качества.

Специализировання запорная арматура для газопроводов, характеристики и производство

Газовая запорная арматура — в ассортименте нашего завода устройства для магистрали газопроводов — задвижки, клапаны, редукторы, рабочей средой в которых является газ. Сфера применения: газодобывающая, газоперерабатывающая, газопотребительская.

Вся запорная арматура в нашем каталоге.

С помощью этих устройств осуществляется подача или отключение, изменение давления, а также направление потока газа в газопроводе. Специфическая рабочая среда определяет особенности газовой запорной арматуры.

Если говорить о специфике материалов, то нужно отметить, что природный газ не оказывает разрушительного воздействия на металлы и сплавы, поэтому газовая запорная арматура в основном изготавливается из стали и чугуна. Однако, механические свойства чугуна гораздо ниже, чем у стали, чугунные изделия не выдерживают давление свыше 1,6 МПа.

Для обеспечения стабильной, бесперебойной работы нашей продукции, в качестве материала для производства запорной арматуры для газопроводов, наш завод использует прочные сплавы стали в соответствии с ГОСТами марки ст.25-35Л для умеренного климата, сталь марки ст.20ГЛ и 20ГМЛ для районов с холодным климатом.

Поскольку утечка газа недопустима, главной характеристикой газовой запорной арматуры является ее герметичность, которая обеспечивается особенностью устройства и уплотнителями. Герметичность изделия должна строго соответствовать ГОСТу.

В ассортименте завода всегда есть в наличии газовая запорная арматура условным давлением РУ 16, 25, 40 и условным диаметром от 50 до 400 мм.

Заказать звонок

Даю согласие на обработку персональных данных

Запросить прайс

Даю согласие на обработку персональных данных

Сделать заказ

Даю согласие на обработку персональных данных

Сделать заказ

Даю согласие на обработку персональных данных

Оставить заявку

Даю согласие на обработку персональных данных

ЗАКАЗАТЬ ЗВОНОК

Введите код с картинки:

Даю согласие на обработку персональных данных

СПАСИБО ЗА ОСТАВЛЕННУЮ ЗАЯВКУ
Мы получили Вашу заявку, в ближайшее время менеджер Вам перезвонит

Мы признаем важность конфиденциальности информации. В этом документе
описывается, какую личную информацию мы получаем и собираем, когда Вы пользуетесь сайтом . Мы надеемся, что
эти сведения помогут Вам принимать осознанные решения в отношении предоставляемой нам личной информации.

Общедоступная информация и идентификация посетителей

На нашем сайте не предусмотрена система регистрации, поэтому если Вы просто
просматриваете наш сайт, информация о Вас не публикуется нигде на сайте.

Телефонный номер, электронная почта и имя

Номер телефона, почта и имя, указываемые Вами при отправке заявки и заказе
обратного звонка, не показываются другим посетителям сайта. Мы можем сохранять полученные данные и другие
письма, отправленные Вами, чтобы обрабатывать Ваши заявки, отвечать на запросы клиентов и совершенствовать
уровень обслуживания.

Цели сбора и обработки персональной информации пользователей

На сайте есть возможность заказа обратного звонка, отправки электронной почты и
возможность оставить заявку на услуги. Ваше добровольное согласие на заказ обратного звонка и (или) отправку
электронной почты и (или) оставление заявки на услуги подтверждается путем ввода Вашего Имени и Номера
Телефона или Электронной Почты в форму заявки, форму отправки письма и в форму заказа обратного звонка. Ваше
Имя используется для личного обращения к Вам, а Номер Телефона и/или Электронная Почта — для связи с
Вами нашими сотрудниками для предложения наших услуг, ответа на Ваши вопросы и для других видов обработки
Вашего обращения. Пользователь предоставляет свои данные добровольно, только после этого, в дальнейшем, с ним
связывается наш сотрудник. Данные хранятся в архиве до тех пор, пока существует наша компания.

Условия обработки и её передачи третьим лицам

Ваши Имя и Номер телефона никогда и ни при каких условиях не будут переданы
третьим лицам, исключая случаи, которые связаны с исполнением законодательства Российской Федерации.

Протоколирование

При каждом посещении сайта наши серверы автоматически записывают информацию,
которую Ваш браузер передает при посещении веб-страниц. Как правило, эта информация включает запрашиваемую
веб-страницу, IP-адрес компьютера, тип браузера, языковые настройки браузера, дату и время запроса, а также
один или несколько файлов cookie, которые позволяют точно идентифицировать Ваш браузер.

Куки (cookie)

На сайте используются куки (Cookies), происходит сбор данных о посетителях с
помощью сервисов Яндекс Метрика и Google Analitycs. Эти данные служат для сбора информации о действиях
посетителей на сайте, для улучшения качества его содержания, возможностей и удобства использования. В любое
время Вы можете изменить параметры в настройках Вашего браузера таким образом, чтобы браузер перестал
передавать (сохранять) все файлы cookie, а также оповещал об их отправке. При этом следует учесть, что в этом
случае некоторые сервисы и функции могут перестать работать.

Изменение политики конфиденциальности

На этой странице Вы сможете узнать о любых изменениях данной политики
конфиденциальности. В особых случаях Вам будет выслана информация на Ваш телефон.

Затраты на доступ

Вы должны обеспечить за свой счет оборудование и подключение к Интернет,
необходимые Вам для получения доступа к Сайту и его использования. Вы несете единоличную ответственность за
любые затраты на доступ к Сайту через беспроводную связь или иные.

Алтай (Алтайский край)

Астрахань

Забайкальский край

Архангельск

Екатеринбург (Свердл. обл.)

Волгоград

Иркутск

Белгород

Кемерово

Ижевск (Удмуртия)

Красноярск

Владимир

Курган

Кабардино-Балкария

Приморский край

Воронеж

Новосибирск

Киров

Татарстан

Иваново

Омск

Краснодар

Хабаровск

Калининград

Пермь

МарииЭл

Якутск (Саха-Якутия)

Калуга

Томск

ННовгород

Уфа (Башкирия)

Карелия

Тюмень

Оренбург

Курск

Пенза

Липецк

ХМАО

Ростов

Москва (и область)

Челябинск

Самара

Мурманск

Ямало-Ненецкий АО

Саратов

Новгородская обл. (не путать с Н.Новгородом!)

Ставрополь

Орел

Ульяновск

Рязань

Чебоксары

Санкт-Петербург (и область)

Смоленск

Тамбов

Тверь

Тула

Ярославль

Для улучшения работы сайта и его взаимодействия с пользователями мы используем файлы cookie. Продолжая работу с сайтом, Вы разрешаете использование cookie-файлов. Вы всегда можете отключить файлы cookie в настройках Вашего браузера.

Запорная арматура для газа: шаровый кран ПНД, задвижки

 Запорная арматура – это устройства для управления потоками транспортируемой по трубопроводу рабочей среды. Каждый элемент запорной арматуры имеет подвижные рабочие органы, изменяющие свое положение внутри трубы, тем самым перекрывая или перенаправляя поток среды.

   Регулирование потока газа в трубопроводе – довольно ответственная задача, которая выдвигает особые требования к запорной арматуре. Важнейшим требованием является герметичность промышленной газовой запорной арматуры, кроме этого, требуется обеспечить быстрое и точное регулирование объема газа, проходящего через сечение трубопровода.  В качестве запорных устройств для наружных и внутренних сетей газопровода применяются специальные задвижки и шаровые краны.

  • ПНД шаровые краны для газа

  • Кран полиэтиленовый шаровый Tega

  • Шток телескопический к шаровым кранам ПНД с фиксацией длины (Россия)

Заявка на коммерческое предложение

Позвоните нам по телефону (812) 244-17-24

напишите на почту: zakaz@flexapipe. ru или заполните форму ниже и мы свяжемся с Вами в ближайшее время:

Не тратьте время и деньги!

Трубы и комплектующие от производителей



ООО ПКФ Флексапайп производит напорные ПНД трубы для холодного водоснабжения, технические ПНД трубы и другую продукцию из полиэтилена низкого давления. С номенклатурой, ценами и условиями сотрудничества вы можете ознакомиться на сайте завода: http://pkf-flexapipe.ru/



Помимо реализации собственной продукции, компания Флексапайп является официальным дистрибьютором ведущих российских и мировых производителей полимерных и металлических труб, соединительных деталей для трубопроводов.

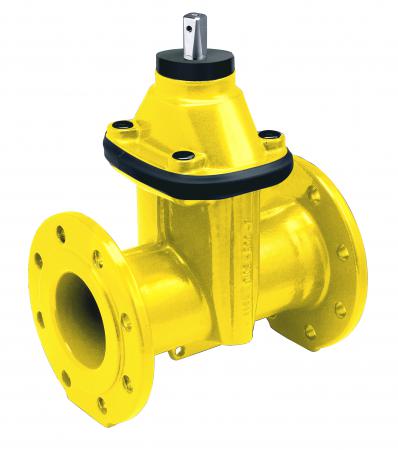

Запорная арматура для газа и задвижки АВК (AVK) в России

AVK International A/S — известная датская компания, мировой бренд в области изготовления качественной запорной арматуры. Ее производства имеются по всему миру, расположены в 15 странах, продукция отвечает международным и региональным стандартам. Компанией накоплен огромный опыт в производстве запорной арматуры, прочность и долговечность ее продукции поражает — так в Австралии до сих пор в работе задвижка, установленная еще в XIX веке, а точнее в 1872 году. Потому часто срок эксплуатации запорной газовой арматуры этого производителя исчисляется многими десятилетиями, порядка 50 лет (гарантийный срок 10 лет).

На отечественном рынке запорная арматура АВК (AVK) для газа, и в частности задвижки, появились порядка 10 лет назад, и это сразу повлияло на технологии оборудования газопроводов. До того наши газораспределительные сети оснащали шаровыми кранами и задвижками с клином, не покрытым резиной. В этом отношении газовые задвижки АВК (AVK) с обрезиненым клином обладают рядом преимуществ.

1. Для применения на газопроводах природного газа, задвижки АВК (AVK) подходят отлично, так как обладают заметно меньшим сопротивлением, чем обычные запорные клапана . Это дает широкую область их применения.

2. Отличительной особенностью является задвижек клинового типа является и возможность плавно и быстро перекрывать газ, регулировать его поток с повышенной точностью. А значит при установке и тестировании газового оборудования, а также в аварийной ситуации они значительно предпочтительней шаровых кранов, не обладающих данными свойствами.

3. Задвижки АВК (AVK) выпускают, начиная с весьма малых диаметров (от 32 мм), в то время как отечественные производители выпускают задвижки начиная с диаметра в 50 мм, что далеко не всегда приемлемо. Также при длительной и интенсивной эксплуатации отечественная запорная газовая арматура начинает терять герметичность, в то время как задвижки АВК (AVK) сохраняют это важнейшее качество на протяжении порядка 2-2,5 тысяч циклов открытия и закрытия.

4. Вышеупомянутое свойство отличной герметичности газовых задвижек АВК (AVK) обусловлено качественным резиновым покрытием, благодаря которому клин обжимает инородные частицы, попавшие под него. При открывании задвижки резиновый обод на клине сразу же возвращается в первоначальное состояние.

5. Задвижки для газа от компании АВК (AVK) разрешены к использованию как на стальных, так и на полиэтиленовых газопроводах любой классификации давления.

6. По российскому ГОСТ 9544 газовая запорная арматура этого производителя относится к самому высокому классу герметичности – классу А.

7. Газовые задвижки АВК (AVK) обладают меньшим весом и лучшей компактностью, в сравнении с отечественными аналогами, что делает более простым и доступным их монтаж и транспортировку.

Так при диаметре 500 мм они весят 417 кг, в то время как отечественные превышают отметку в 500 кг., поэтому на установку и эксплуатацию последних распространяются специальные нормативные требования.


8. Для запорной арматуры этого производителя нет необходимости обслуживания или ремонта в течении всего срока эксплуатации. С ней поставляется в комплекте сменный резиновый уплотнитель, который при необходимости можно установить, невзирая на положение клина и давление газа в магистрали. Так как задвижки являются неремонтируемыми и необслуживаемыми, то могут рекомендованы для бесколодезной установки (непосредственной засыпки грунтом), что очень экономично.

9. Покрытие задвижек для газа АВК (AVK) производиться полиуретаном и эпоксидной смолой. Благодаря этому есть гарантия к воздействию любых агрессивных сред и к коррозии, что позволяет использовать данную газовую запорную арматуру в условиях болот. Гарантийный время герметичности составит 10 лет, в случае своевременной же замене резинового покрытия они прослужат полвека — до 50 лет.

10. Для газовых задвижек АВК (AVK) наличествует сертификат соответствия Госстандарта РФ, они официально разрешены Ростехнадзором к применению на промышленных и бытовых газопроводах нашей страны.

У газовых задвижек АВК (AVK) применяется электростатическое эпоксидное либо полиуретановые покрытие. Для улучшения герметичности и предотвращения неконтролируемой утечки газа разработаны следующие технологии: неподвижно закрепленная гайка клина в задвижке входит в неотъемлемую часть клина и защищает ее от вредной вибрации. Газовая арматура сконструирована так, что в случае, если шпинделю достается излишне большое количество моментов вращения, гайка шпинделя в задвижке выйдет из строя ранее самого корпуса, который работает под давлением.

В нашей стране задвижки АВК (AVK) уже применяются во многих городах, от С.-Петербурга и Мурманска, до Хабаровска и Владивостока. Они приспособлены для северных широт и безотказно служат в северных регионах России — Тюмени, Норильске, Сыктывкаре и Салехарде. Благодаря фирменным
удлинительным шпинделям длиной до 5 метров существует возможность закладки трубы ниже точки промерзания, и впоследствии легко открыть и закрыть задвижку.

Наша компания ООО «ВодоГазУчет» давно занимается оптовыми поставками задвижек АВК (AVK) в разные регионы России и с удовольствием сработается и с Вами. Вы всегда сможете купить задвижки АВК (AVK) у нас, обращайтесь!

  • задвижки AVK (АВК) для газа: технические особенности и аксессуары

ООО «ВодоГазУчет». Copyright © VDGU.Ru, 2009. При копировании материалов сайта прямая html-ссылка строго обязательна.

Запорная арматура

При строительстве и эксплуатации трубопроводных систем возникает необходимость установки трубопроводной арматуры. К трубопроводной арматуре относят устройства, которые предназначены для управления потоками сред путем отключения трубопроводов или их участков, распределения потоков по требуемым направлениям, регулирования различных параметров среды и выпуска среды по необходимому направлению путем изменения проходного сечения в рабочем органе арматуры. Эти устройства монтируются на трубопроводах, емкостях, котлах и других установках, входящих в трубопроводную систему.

По функциональному назначению трубопроводную арматуру можно разделить на следующие группы:
• запорная арматура — арматура, предназначенная для перекрытия потока рабочей среды с определенной герметичностью;
• регулирующая арматура — арматура, предназначенная для регулирования параметров рабочей среды;
• защитная арматура — арматура, предназначенная для защиты оборудования и трубопроводов от аварийного изменения параметров среды путем отключения обслуживаемой линии или участка;
• предохранительная арматура — арматура, предназначенная для автоматической защиты оборудования и трубопроводов от недопустимого превышения давления посредством сброса избытка рабочей среды.

Запорная арматура перекрывает поток рабочей среды по трубопроводу и снова пускает среду в зависимости от требований технологического процесса, обслуживаемого данным трубопроводом. Также запорная арматура применяются для переключения потока или его части из одной ветви системы в другую и для дросселирования потока среды, т. е. изменения его расхода, давления и скорости (такое применение запорной арматуры нежелательно, т. к. в условиях дросселирования запорная арматура быстрее изнашивается из-за эрозии, вибрации и других причин).

Запорная арматура бывает следующих типов:

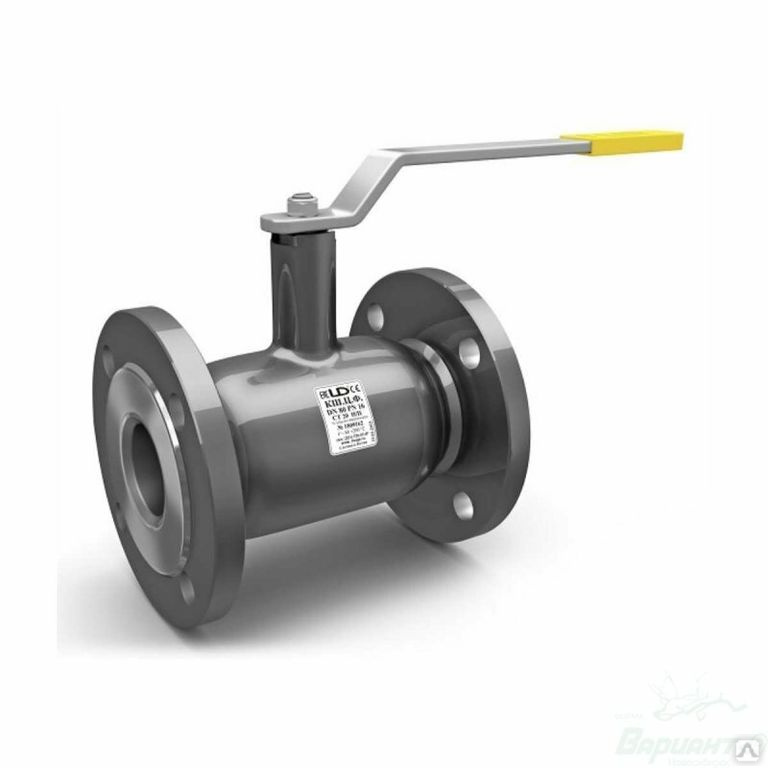

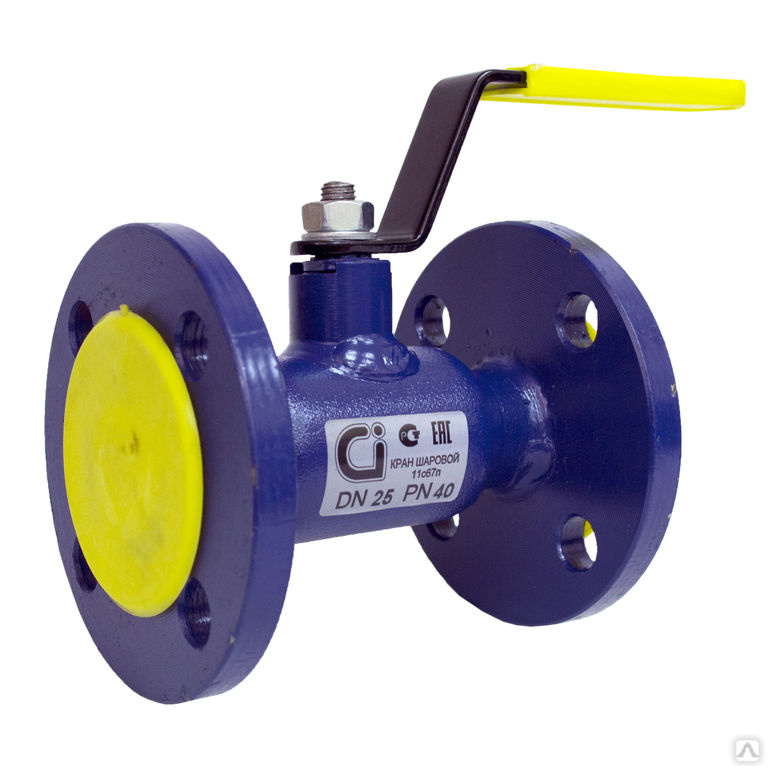

• краны — поворотные запорные устройства, уплотнительные поверхности которых во время работы остаются в контакте друг с другом и защищены от рабочей среды;
• клапаны (вентили) — запорный элемент перемещается вдоль потока жидкости без трения о корпус и его детали;
• задвижки — запорный элемент перемещается поперек потока;
• заслонки (дисковые поворотные затворы) — наиболее простой вид арматуры, имеющий минимальные размеры, габарит и вес.

У трубопроводного крана запирающий или регулирующий элемент, имеющий форму тела вращения или его части, поворачивается вокруг собственной оси, произвольно расположенной по отношению к направлению потока рабочей среды. Трубопроводный кран имеет простую конструкцию, небольшие габариты, может применяться для вязких и загрязненных сред. Краны могут управляться как вручную, так и с помощью электрического, пневмо- или гидравлического привода.

По направлению потока краны делятся на:
• проходные — направление потока не меняется;
• угловые — направление потока меняется на 90°;
• трёхходовые — имеют один входной и два выходных патрубка, что позволяет смешивать потоки сред с различными параметрами.

Главные различия в конструкции кранов заключаются в форме затвора: он может быть в виде шара, конуса или цилиндра. Шаровые краны (со сферическим затвором) исполняются с плавающим шаром (для небольших диаметров) и с шаром в опорах. Шаровые краны — наиболее современные и прогрессивные, они обладают высокой герметичностью, снижают гидравлические потери и удобны в управлении. Наиболее часто используются конусные краны. По способу уплотнения они делятся на сальниковые и натяжные и имеют ряд специфических конструкций:
• краны со смазкой — применяются для снижения крутящих моментов при управлении кранов;
• краны с подъёмом пробки — для того же, но другим способом;
• краны с обогревом — для застывающих нефтепродуктов;
• пробно-спускные краны — для контроля наличия среды, отбор проб и пр.

Запирающий элемент (чаще всего золотник) запорных клапанов перемещается параллельно оси потока рабочей среды. Клапаны способны обеспечить хорошую герметизацию в запорном органе при сравнительной простоте конструкции, могут применяться в условиях высоких температур и давлений, вакуума, коррозионных и агрессивных сред, просты в эксплуатации.

По способу герметизации клапаны делятся на:
• сальниковые — на внешней стороне крышки или корпуса в том месте, где через них проходит шток или шпиндель, создаётся сальниковая камера, в которую укладывается уплотнительный материал — сальниковая набивка;
• сильфонные — уплотнение подвижных элементов относительно внешней среды обеспечивается сильфонным узлом, главным элементом которого является сильфон — гофрированная трубка. Металлический сильфон соединяется с верхними или нижними кольцами (или деталями другой формы), образуя так называемую сильфонную сборку. Сильфонная сборка своей верхней частью неподвижно и герметично соединяется с корпусными деталями арматуры, а нижней — со штоком или золотником клапана, перекрывая таким образом возможность выхода рабочей среды во внешнюю. Поступательное перемещение штока для управления золотником происходит внутри сильфона, который может изменять свою длину за счёт деформации гофров;
• мембранные (диафрагмовые) — внешнее уплотнение обеспечивается при помощи мембраны, выполняющейся в виде упругого диска из эластичных материалов (резина, фторопласт). Профиль мембраны позволяет в центральной её части осуществлять возвратно-поступательное движение, достаточное для закрывания или открывания запорного или регулирующего органа арматуры. Мембрана устанавливается и зажимается по наружному диаметру между корпусом и крышкой, это обеспечивает герметичность соединения корпусных деталей и одновременно полностью отсекает внутреннюю полость арматуры от внешней среды.

По конструкции корпуса и расположению на трубопроводе, связанным с направлением потока рабочей среды, запорные клапаны делятся на:
• проходные — направление потока среды на входе и выходе одинаковое, но иногда ось выходного патрубка смещена параллельно входному. В таком клапане поток среды в корпусе делает как минимум два поворота на 90°, что приводит к высокому гидросопротивлению и появлению застойных зон в корпусе;
• угловые — поток поворачивает на 90°, но один раз, что позволяет снизить гидросопротивление. Существенный недостаток таких клапанов заключается в том, что область их применения ограничивается поворотными участками трубопроводов;
• прямоточные — в них, как и в проходных, направление потока сохраняется, но ось шпинделя расположена не перпендикулярно, а наклонно к оси прохода. Такая конструкция позволяет существенно спрямить поток и уменьшить гидросопротивление, однако при этом увеличивается ход затвора, строительная длина и масса изделия.

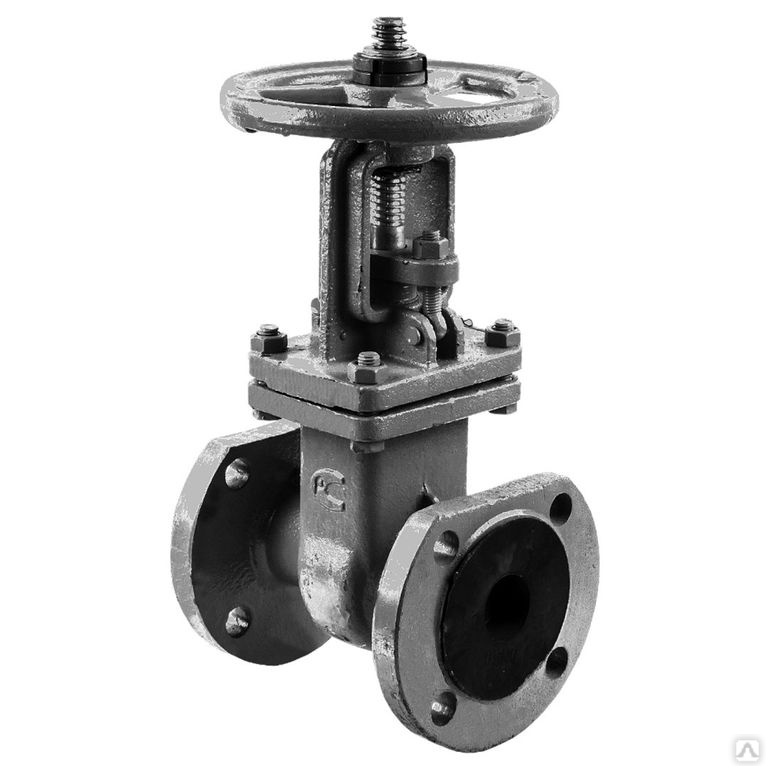

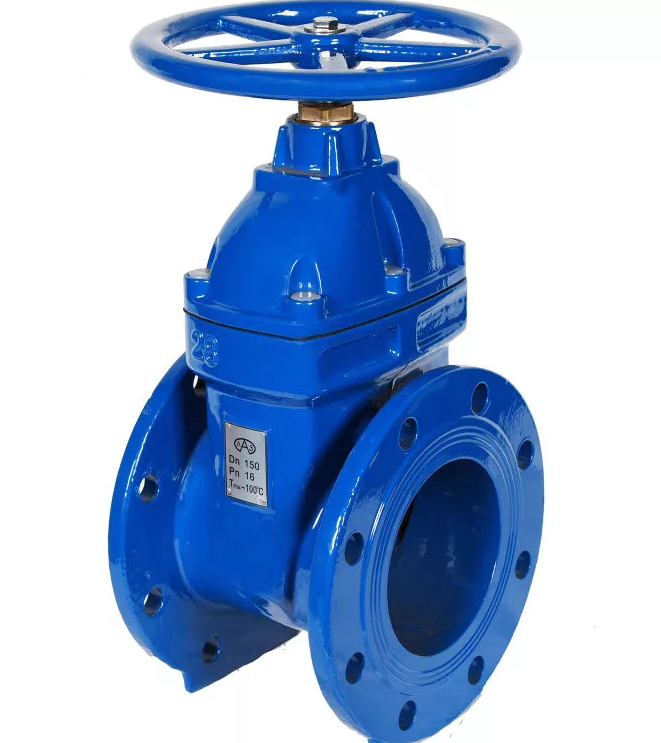

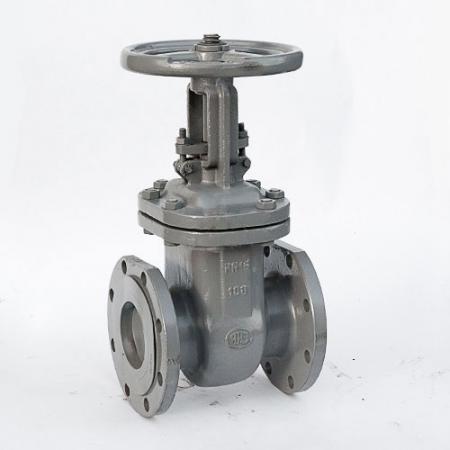

Запорный элемент задвижек перемещается перпендикулярно оси потока рабочей среды, в процессе эксплуатации находится в крайних положениях «открыто» или «закрыто». Задвижки обладают простотой конструкции, небольшой строительной длиной и могут применяться в разнообразных условиях эксплуатации. Чаще всего задвижки управляются вручную, но могут и оснащаться электро- и гидроприводами.

По конструкции запорного органа задвижки бывают:
• клиновые — сёдла в корпусе расположены под небольшим углом друг к другу, а затвор представляет собой устройство в виде клина — жёсткого, упругого или двухдискового, который в положении «закрыто» плотно входит в пространство между сёдлами;
• параллельные — уплотнительные поверхности двух сёдел в корпусе расположены параллельно друг другу. Затвор состоит из двух дисков, которые в положении «закрыто» при помощи специального клинового грибка прижимаются к сёдлам, перекрывая проход рабочей среде через корпус;
• шиберные — разновидность параллельной задвижки, с шиберным односторонним затвором;
• шланговые — проход среды ведётся через эластичный шланг (патрубок), вставленный в корпус и полностью изолирующий металлические детали конструкции от рабочей среды.

Заслонки (дисковые затворы, поворотные затворы, герметичные клапаны, гермоклапаны) имеют запирающий элемент в форме диска, поворачивающегося вокруг оси, перпендикулярной или расположенной под углом к направлению потока рабочей среды.

Дисковые затворы, как и шаровые краны, являются одними из самых современных и прогрессивных типов арматуры, обладающий многими важными достоинствами, среди которых малые строительные длина и масса, простота конструкции, малое число деталей, относительная простота ремонта, возможность быстрой замены элементов уплотнения и возможность применения для больших диаметров трубопроводов.

Как найти запорный клапан для газа и воды

Семейный мастер на все руки

Поиск запорных клапанов

Некоторые вещи в жизни стоит изучить, пока не стало слишком поздно, например, расположение запорных клапанов для воды и газа. Теперь эти запорные вентили часто спрятаны в каком-нибудь темном, жутком углу дома. Но если водопроводная труба дает течь, знание того, где находится запорный клапан, может сэкономить вам тысячи долларов на ремонте после повреждения водой. Более того, вы не сможете сделать капитальный ремонт или улучшение сантехники, если сначала не отключите воду. То же самое касается и отключения газа — правда, с некоторыми строгими мерами предосторожности, о которых мы поговорим позже.

Домашние водопроводные и газовые системы содержат два типа запорной арматуры: основная или главная запорная арматура для прекращения подачи газа или воды во весь дом, и индивидуальная или подача запорная арматура для конкретных приборов и приспособления. Мы рассмотрим оба типа и расскажем, как их идентифицировать (поскольку они часто выглядят одинаково), где они находятся и как с ними работать.

Вы заметите, что в этой истории много слов «часто», «обычно» и «почти всегда». Это связано с тем, что клапаны сильно различаются по расположению, форме и количеству в зависимости от возраста вашего дома, местных норм и того, в какой части страны вы живете. В этой статье рассматриваются основы каждой системы.

Ознакомьтесь со всем нашим содержимым водопроводных клапанов здесь. Вы можете просто найти то, что вас давно интересовало.

Запорные газовые вентили

Семейный мастер на все руки

Фото 1: Уличный газовый вентиль

Дома с природным газом имеют главный запорный вентиль ( рис. A ), расположенный непосредственно перед газовым счетчиком. Этот клапан, часто называемый уличным клапаном , обычно представляет собой прямоугольный выступ (, фото 1 ). Когда длинная сторона наконечника или рукоятки параллельна входящей газовой линии, она открыта и газ течет. Когда он повернут на четверть оборота перпендикулярно входящей трубе, он закрыт.

Главный запорный вентиль со стороны улицы нужно открывать и закрывать гаечным ключом, и, по правде говоря, газовые компании не хотят, чтобы вы управляли этим вентилем; они хотят, чтобы им пользовались только их собственные сотрудники, подрядчики по сантехнике и отоплению, а также персонал пожарной охраны. Они предпочитают, чтобы вы использовали главный запорный клапан на стороне дома , расположенный после счетчика ( Фото 2 ).

Семейный мастер на все руки

Фото 2: Газовый вентиль со стороны дома

Этот со стороны дома 9Клапан 0010 — обычно шаровой кран — может быть расположен там, где труба впервые входит в дом или дальше по линии, но он всегда будет располагаться перед первым прибором. Если газ транспортируется по железной трубе, она часто бывает черной; это отличает ее от серой оцинкованной водопроводной трубы аналогичной формы.

Семейный мастер на все руки

Фото 3: Газовая система высокого давления

Если ваш дом новее и вы обнаружили гибкую медную трубу, идущую от счетчика в подсобное помещение, возможно, у вас газовая система более высокого давления. В этом случае ваш внутренний главный запорный клапан ( Фото 3 ), вероятно, находится рядом с вашей печью или водонагревателем, как раз перед тем, как он входит в безделушку в форме летающей тарелки, называемую регулятором давления. Также есть вероятность, что в вашем доме, особенно если он старый, нет главного запорного клапана со стороны дома.

Фото 4: Повесьте ключ рядом с запорной арматурой

Подвесьте ключ на подводящую трубу газового счетчика на кусок проволоки из нержавеющей стали. Затем закрепите нижнюю часть. Скрутите провод всего несколько раз, чтобы он быстро освободился в экстренной ситуации.

Найдите эти клапаны?

Ну, не сиди так; встань и найди эти клапаны! Затем пометьте их, как мы объясняем в рис. B . В дополнение к главному запорному вентилю со стороны дома, отдельные газовые приборы должны иметь сервисный запорный вентиль ( рис. A ), доступ к которому возможен немедленно, в той же комнате и в пределах 6 футов от прибора. Эти клапаны позволяют перекрыть подачу газа к сушилке, духовке, печи, водонагревателю или газовому камину, чтобы произвести ремонт или установить новые установки, не отключая газ во всем доме.

Большинство сервисных клапанов представляют собой однорычажные шаровые краны; опять же, ручка параллельна линии означает, что газ течет, перпендикулярно означает, что он перекрыт. В сушилках и плитах этот клапан обычно скрыт за ними, и до него можно добраться, только выдвинув прибор из стены. Этот сервисный клапан обычно находится на конце фиксированной трубы и соединяется с гибкой подающей трубой, называемой соединителем прибора. Будьте осторожны, чтобы не перегнуть и не защемить эту гибкую трубку.

При ремонте или замене газового прибора используйте эти запорные клапаны, чтобы перекрыть поток газа. (Большинство профессионалов заменяют гибкий соединитель при замене устройства.) Если вы обнаружите, что у вас неисправный клапан подачи или в вашей системе его нет, отключите газ с помощью главного запорного клапана на стороне дома.

Для тех, кто работает на пропане или сжиженном нефтяном газе, на самом баллоне есть главный запорный клапан, и обычно главный запорный клапан где-то перед первым прибором. Некоторые клапаны (как газовые, так и водяные), изготовленные до 1980 года, содержат смазку, улучшающую уплотнение клапана и обеспечивающую более плавную работу. Во многих случаях эта смазка затвердевает или вступает в реакцию с газом, что затрудняет поворот клапана. Применение легкого нагрева феном и поэтапное открытие и закрытие клапана обычно снова освобождает его. Иногда вам нужно использовать плоскогубцы, чтобы освободить застрявшую ручку.

Важно! Теперь, когда вы знаете, где находятся ваши газовые клапаны, знайте также следующее: вам не всегда безопасно отключать эти клапаны в экстренной ситуации. Когда газ достигает определенной концентрации в комнате или доме, малейшая искра может вызвать мощный взрыв. Выключатель света или телефон — даже статическое электричество от вашей одежды — могут произвести такую ​​искру.

Если вы работаете вблизи основного или индивидуального газового крана и четко знаете источник утечки газа, а утечки газа нет давно, перекройте вентиль и уходите. Но если вы не уверены в источнике или продолжительности утечки газа, очистите себя и свою семью и позвоните в газовую компанию или в пожарную службу из дома соседа (не своего — помните, телефоны могут вызывать искры!). Всегда ошибайтесь в сторону осторожности.

Рекомендуется подготовиться к аварийным ситуациям с газом до того, как они произойдут, потому что иногда проекты, связанные с газопроводами, идут не так, как планировалось. Когда газовый проект проваливается, не время искать правильный инструмент для отключения газа по счетчику. Хорошей стратегией является покупка аварийного гаечного ключа для отключения газового счетчика и его крепление к счетчику, как показано на Фото 4 . Возьмите один в домашнем центре примерно за 12 долларов.

Также обратите внимание: Когда вы перекрываете главный или индивидуальный газовый клапан, вы гасите контрольные лампы определенных приборов. Многие новые приборы имеют электронные системы зажигания без контрольной лампы, но если у вас есть старые приборы, вам нужно будет повторно зажечь контрольные лампы. У большинства приборов есть четкие указания по повторному включению на этикетке рядом с контрольной лампой или в руководстве по эксплуатации.

Но до некоторых пилотов чертовски трудно добраться. Если вам неудобно повторно зажигать запальник, наймите сантехника или позвоните в местную газовую службу.

Нажмите здесь, чтобы узнать, как починить контрольную лампочку водонагревателя.

Рисунок A: Типовая газовая система

На этом рисунке показано, как газ подается в дом с улицы. Вы можете найти увеличенную версию этого изображения в дополнительной информации .

Рисунок B: Газовая система внутри дома

На этом рисунке показано, как газ подается в дом. После того, как вы нашли свои основные запорные клапаны, пометьте их. Вы можете найти увеличенную версию этого изображения в дополнительной информации .

Запорные клапаны для воды

Семейный мастер на все руки

Фото 5: Клапаны подачи

Почти все счетчики воды имеют один главный запорный клапан непосредственно перед счетчиком, а другой сразу после ( Фото 5 ). Расположение счетчика зависит от климата в вашем регионе.

В холодном климате ( рис. D ) счетчик и главные запорные клапаны располагаются внутри, обычно в подвале или другом теплом помещении для предотвращения замерзания. В более мягком климате ( рис. C ) счетчик и его два запорных клапана можно прикрепить к внешней стене или разместить в подземном ящике со съемной крышкой.

Так как эти вещи могут протекать как сумасшедшие и причинять огромный ущерб, я заменю их стандартной остановкой снабжения, как только закончу эту историю.

Семейный разнорабочий

Фото 6: Водозапорные вентили

Клапан справа на этой фотографии — главный запорный клапан Марии со стороны улицы; клапан слева — это главный запорный клапан со стороны дома. В новых домах это, вероятно, будут шаровые краны.

Узнайте здесь, как удалить грязь и заменить главный запорный клапан воды.

Семейный разнорабочий

Фото 7: Подача воды в туалет

Между уличным водопроводом и счетчиком, также обычно имеется заглубленный бордюрный запорный клапан (доступен только городским рабочим, вооруженным специальными ключами с длинной ручкой) и корпоративный запор , где водопровод вашего дома подключается к водопроводу. Ваш город абсолютно не хочет, чтобы вы возились с этими двумя последними клапанами.

Они предпочитают, чтобы вы отключали или включали воду с помощью главного клапана на стороне дома счетчика. Этот клапан обычно представляет собой клапан затворного типа с круглой рифленой ручкой, для закрытия которого требуется несколько полных оборотов по часовой стрелке. В новых домах это может быть шаровой кран.

Кроме того, в большинстве домов, построенных сегодня, есть небольшие локализованные запорные клапаны, называемые ограничителями подачи арматуры ( Фото 7 ), установленные на линиях подачи, ведущих к туалетам, смесителям, посудомоечным машинам, стиральным машинам, умягчителям воды и водонагревателям. Эти ограничители подачи обычно имеют небольшую круглую или овальную ручку, которую вы поворачиваете по часовой стрелке на два-четыре полных оборота, чтобы перекрыть поток воды. Во многих старых домах они есть только в туалетах, если вообще есть. Это может привести к большим семейным разногласиям, поскольку работа с одним капающим краном может потребовать отключения воды во всем доме через главный клапан, в результате чего все останутся без душа, без смыва и без воды. С помощью подающих клапанов вы можете перекрыть подачу воды к одному прибору, ремонтируя или заменяя этот кран.

Если в вашей водопроводной системе отсутствуют ограничители подачи, установите их при перекрытии основного клапана для ремонта раковины, унитаза или прибора. В конце концов у вас будут остановки подачи на каждом приспособлении, и ваша семья не будет кричать на вас каждый раз, когда увидит вас с гаечным ключом в руке. Помните, что упоры подачи приспособлений должны быть легко доступны; вы не можете гипсокартон или штукатурка над ними без установки панели доступа, чтобы добраться до них.

Проблемы с остановкой подачи

Помните об этих распространенных проблемах с остановками подачи воды: Многие клапаны подачи воды капают при выключении, а затем снова включаются после длительного периода неиспользования.

Чтобы починить капающий подающий клапан, попробуйте осторожно затянуть уплотнительную гайку ( Фото 7 ) с помощью гаечного ключа или несколько раз открыть и закрыть клапан, пока капание не прекратится. Если подающий клапан просто не перестает протекать, ваш единственный вариант — заменить его, что потребует отключения основного клапана. В холодном климате большинство людей не забывает закрывать запорную арматуру для своих наружных кранов, чтобы предотвратить замерзание, но многие затем забывают открыть внешний кран, чтобы слить оставшуюся воду.

Если вода, попавшая между патрубком и запорным клапаном подачи, замерзнет, ​​этот участок трубы может лопнуть. Поскольку через этот короткий поврежденный участок трубы не течет вода, очевидных утечек или признаков повреждения нет — пока. Но когда весной вы снова открываете клапан подачи и давление в этой трубе возвращается, лопнувший участок трубы будет течь, как сумасшедший, и часто остается незамеченным в течение нескольких часов или дней. Один сантехник сказал мне, что сделал десятки ремонтов из-за этой ошибки.

Семейный мастер на все руки

Фото 8: Клапаны подачи

Наконец, многие льдогенераторы и увлажнители топок питаются от небольших гибких медных трубок, которые соединяются с более крупными медными трубами через очень маленькое устройство с Т-образной рукояткой, называемое седельным клапаном ( Фото 8 ). Эти клапаны, по сути, вгрызаются в большую трубу, чтобы питать меньшую. Негерметичные седельные клапаны являются основной причиной повреждения воды в жилых помещениях и больше не соответствуют требованиям во многих областях. Если у вас есть седельные клапаны, замените их стандартными ограничителями подачи. Так как эти вещи могут протекать как сумасшедшие и причинять огромный ущерб, я заменю это стандартной остановкой снабжения, как только закончу эту историю.

Узнайте больше об установке клапана для льдогенератора здесь.

Рисунок C: Типичная система водоснабжения для теплой погоды

На этом рисунке показано, как вода поступает в дом в теплом климате. Вы можете найти увеличенную версию этого изображения в дополнительной информации.

Семейный мастер на все руки

Рисунок D: Типичная система водоснабжения в холодную погоду

На этом рисунке показано, как вода поступает в дом в холодном климате. Вы можете найти увеличенную версию этого изображения в дополнительной информации.

Семейный мастер на все руки

Дополнительная информация

Необходимые инструменты для этого проекта

  • Инструмент для отключения газового счетчика

Необходимые материалы для этого проекта

Избегайте походов за покупками в последнюю минуту, подготовив все материалы заранее. Вот список.

  • Проволока из нержавеющей стали

Популярные видео

ⓘ

Расположение газовых кранов, которые должны знать домовладельцы

Фото: istockphoto.com

Если к вашему дому подключен газопровод, вам необходимо знать, где находятся запорные газовые клапаны. Утечка газа или повреждение газопровода – аварийная ситуация, требующая немедленных действий. Прежде чем произойдет чрезвычайная ситуация, убедитесь, что вы знаете, где в вашем доме находятся запорные газовые клапаны и как ими управлять.

В вашем доме будет как магистральная запорная газовая арматура, так и индивидуальная запорная арматура для печи, плиты, сушилки и других газовых приборов. Обычно только в чрезвычайных ситуациях вам нужно перекрыть магистральный газопровод, ведущий к вашему дому, например, когда вы чувствуете запах газа, слышите выход газа, видите разрыв в газопроводе или подозреваете утечку газа. В таких ситуациях первое, что вы должны сделать, это позвонить в свою газовую компанию. С другой стороны, газовые приборы со временем ломаются, их необходимо перемещать или заменять, поэтому вам также необходимо знать, как использовать отдельные запорные клапаны для ваших приборов.

Найдите проверенных местных профессионалов для любого домашнего проекта

Найдите профессионалов сейчас

+

Найдите и отключите подачу основного газа в вашем доме.

ШАГ 1: Найдите клапан.

Фото: istockphoto.com

В зависимости от того, где вы живете и от возраста вашего дома, расположение двух основных газовых клапанов может различаться. В среднем доме будет два запорных клапана на весь дом: клапан на стороне дома, который принадлежит и предназначен для использования домовладельцем, и клапан на стороне дома, который принадлежит коммунальной компании и не предназначен для использования. для домашнего использования. Главный запорный клапан со стороны дома можно определить по черной железной трубе, идущей в дом к клапану. Главный запорный вентиль со стороны улицы, который следует использовать только в случае неработоспособности вентиля со стороны дома, находится прямо перед газовым счетчиком.

  • Чтобы найти основной запорный газовый клапан со стороны дома , найдите место в доме, где первый вход в газопровод, и следуйте по нему до первого вентиля, который встретите. Этот клапан может быть расположен сразу после входа линии в дом или дальше по линии, но всегда будет перед тройником в трубе или соединении с прибором. Рычаг, управляющий этим клапаном, будет находиться на одной линии с трубой, когда газ включен, и будет располагаться перпендикулярно к трубе в закрытом положении.
  • Чтобы найти магистральный газопровод на улице, найдите газовый счетчик, который обычно находится снаружи дома или спрятан в подвале сразу после входа газопровода в здание. Если ваш счетчик находится в подвале, он очень часто будет обращен к окну, чтобы показания счетчика можно было прочитать снаружи. На входной стороне газового счетчика находится прямоугольный металлический уличный вентиль, которым нужно управлять с помощью разводного ключа.

ШАГ 2: Выключите газ.

Прежде всего, убедитесь, что перед этим действительно необходимо перекрыть подачу основного газа. Чтобы снова включить газ, скорее всего, потребуется визит газовой компании, поэтому это следует делать только в экстренных случаях. Чтобы перекрыть подачу газа в дом с помощью запорного крана со стороны дома, переместите рычаг так, чтобы он находился под прямым углом к ​​трубе. Это должно перекрыть подачу газа в ваш дом, но потребуется некоторое время, чтобы оставшийся газ в линии рассеялся. Подождите несколько минут, прежде чем убедиться, что газ выключен.

Advertisement

Если у вас нет клапана на стороне дома или если ваш клапан на стороне дома не работает, вы можете управлять клапаном на стороне улицы с помощью разводного ключа на 12 дюймов или больше. Поверните клапан на четверть оборота в любом направлении, чтобы клапан располагался поперек или перпендикулярно трубе.

ШАГ 3: Убедитесь, что газ отключен.

Первый способ убедиться, что ваш газ отключен, это проверить газовый клапан и убедиться, что он находится перпендикулярно газовой линии. Если вы подозреваете, что у вас неисправен клапан, прислушайтесь к потоку газа по трубам и проверьте все горящие контрольные лампочки в любых старых приборах, чтобы определить, горят ли они еще. В более новых приборах нет контрольных ламп, поэтому, если вы не можете подтвердить, что газ отключен таким образом, лучше проявить осторожность и позвонить в свою газовую компанию, чтобы они вышли для проверки вашей газовой линии. Они смогут подтвердить, отключен ли газ и есть ли какие-либо проблемы с вашей системой.

ШАГ 4: Не включайте газ.

Каждый раз, когда вы перекрываете главный клапан вашей газовой системы, ожидайте, что газ будет отключен как минимум на один-два часа. Не пытайтесь снова включить основной источник питания — вместо этого позвоните в свою газовую компанию. Они смогут правильно управлять клапаном и обеспечить безопасность вашей системы, проверив наличие утечек и удостоверившись, что все газовые приборы с контрольными лампами безопасно повторно зажжены.

Имейте в виду, что отключать подачу газа в дом следует только в случае подозрения на чрезвычайную ситуацию. Для отдельных проблем с бытовыми приборами всегда используйте газовый клапан отдельного прибора.

Реклама



Фото: istockphoto.com

Найдите подвод газа к определенным приборам.

Когда прибор необходимо заменить или отремонтировать, вам необходимо перекрыть подачу газа к этому прибору. Также хорошей идеей будет отключить газ к вашим приборам во время стихийного бедствия.

К каждому газовому прибору должна подходить газовая линия с клапаном, расположенным непосредственно перед прибором. Этот клапан, скорее всего, будет напоминать клапаны на вашей газовой магистрали, и им можно управлять, поворачивая клапан так, чтобы он располагался либо на одной линии с трубой, когда газ включен, либо перпендикулярно трубе, когда газ выключен.

  • Газ Плита : Этот клапан часто находится в задней части духовки, и доступ к нему можно получить, выдвинув нижний ящик плиты или осторожно вытащив всю плиту из стены.
  • Газ furna ce : Клапан печи или котла, скорее всего, расположен непосредственно рядом с прибором и часто находится в легкодоступном месте на газовой линии.
  • Газовый водонагреватель: У газового водонагревателя клапан чаще всего находится в нижней части водонагревателя, где к прибору проходит подводящий трубопровод.
  • Газовый камин: Выключатель газового камина обычно находится на панели управления. Эту панель управления можно найти за передним экраном, где ручка, управляющая потоком газа, может быть отключена.
  • Газовая сушилка: Запорный клапан газовой сушилки находится позади прибора, в том же месте, что и газовая плита. Некоторые сушилки имеют нижний ящик, который можно использовать для доступа к газовому клапану. Если у вас нет, вы можете получить доступ к запорному клапану, осторожно вытащив сушилку из стены.

В старых приборах может быть контрольная лампочка, которую нужно будет снова зажечь при повторном включении газа. Следуйте инструкциям производителя, которые обычно размещены на устройстве или на веб-сайте производителя. За помощью в повторном включении контрольных ламп обратитесь к профессионалу.

Найдите проверенных местных профессионалов для любого домашнего проекта

Найдите профессионалов сейчас

+

Запорный газовый клапан сводит к минимуму материальный ущерб

Перейти к содержимому

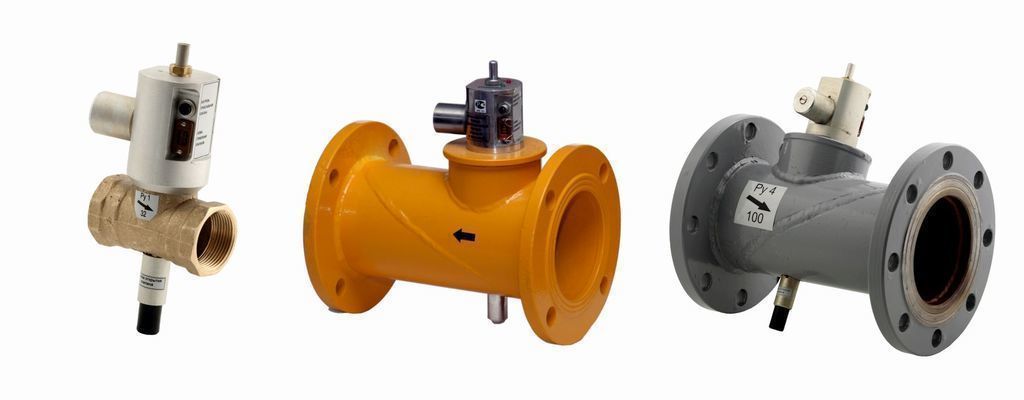

Автоматические термические запорные клапаны для газа (TSV) Минимизируют материальный ущерб и защищают жизни

Чтобы предотвратить неограниченный выброс газа во время пожара, во многих европейских странах требуется автоматический термозапорный газовый клапан на приборах, работающих только на природном газе. В США в таких штатах, как Массачусетс, требуются автоматические устройства отключения газа по температуре, но это не обязательно требуется по всей стране.

Чтобы выяснить, можно ли было бы лучше сдержать пожары в США с помощью автоматических термических перекрытий газа, TECO Americas опросила сотрудников службы экстренного реагирования в Техасе, Калифорнии и Пенсильвании, чтобы извлечь уроки из их опыта.

Один из респондентов, пожарный из Пенсильвании, вспомнил пожар, возникший в подвале. Несмотря на то, что пожарная часть прибыла на место пожара быстро, пожарные столкнулись с трудностями в поиске двери в подвал. Эта небольшая задержка дала огню дополнительные секунды, прежде чем газ был прекращен на обочине. За это время огонь прожег линию водонагревателя и перешел на газ. Когда наконец нашли дверь в подвал, по лестнице уже поднималось голубоватое пламя.

Время, которое пожарные потеряли на поиски двери в подвал, было невелико, но, позволив огню достичь источника газа, дом получил значительно больший ущерб. Если бы было установлено устройство отсечки газа с термоактивацией, результат мог бы быть совсем другим.

«Изучение пожаров, подобных этому, о котором сообщалось в Пенсильвании, помогает нам понять важность автоматических отключений при перегреве», — сообщает Уолли Армстронг, руководитель Liberty Group, поставщика газовых коммунальных предприятий. В своем опросе лиц, оказывающих первую помощь, TECO Americas получила много подобных отчетов. Департаменты во всех трех штатах сообщили об инцидентах, когда возгорание возникало после того, как оно достигло газопроводов.

Установки термических газовых запорных клапанов на кухонных газовых приборах

По данным Национальной ассоциации противопожарной защиты (NFPA), пожарные службы США ежегодно сталкиваются с 2110 пожарами в домах, где первым воспламеняется природный газ, и 1170 пожарами в год. где сжиженный нефтяной газ связан с началом пожара. Большинство домашних газовых пожаров возникает на кухне у плиты или газовой плиты.

Американские домовладельцы предполагают, что у них есть защита в виде автоматического отключения газа по температуре. Когда они узнают, что доступно простое и недорогое автоматическое отключение термического газа, они потрясены, узнав, что газовые приборы не обязаны иметь эту защиту, и чувствуют, что подвергаются ненужному риску.

Национальная система отчетности о пожарах (NFIRS) — это система, созданная Национальным центром данных о пожарах Управления пожарной охраны США (USFA) для документирования и разработки единых отчетов о данных при сборе и анализе информации о пожарах в США. крупнейшая в мире национальная ежегодная база данных о пожарах, собирающая информацию от более чем 11 000 пожарных служб в 49 штатах и ​​округе Колумбия.

Массачусетс лидирует в США по правилам техники безопасности в отношении автоматических термически активных запорных устройств для природного газа и недавно одобрил FireBag® для сантехников и газовых монтажников штата Массачусетс.

A full list of TECO America’s FireBag® Certifications includes:
