Размеры анкерных болтов по бетону для промышленности и дома

Папа мастер! > Строительные материалы и инструменты > Размеры анкерных болтов по бетону для промышленности и дома

О том, что человечество не придумало более надежного способа крепления для бетона и камня, чем анкерный болт, известно многим строителям. Такой крепеж обладает широким разнообразием (рис 1), что связано с различиями по:

форме анкера и его конструкции;
способу крепления;
материалу изготовления составных частей;
размерам;
предназначению.

: анкера (рис.1)

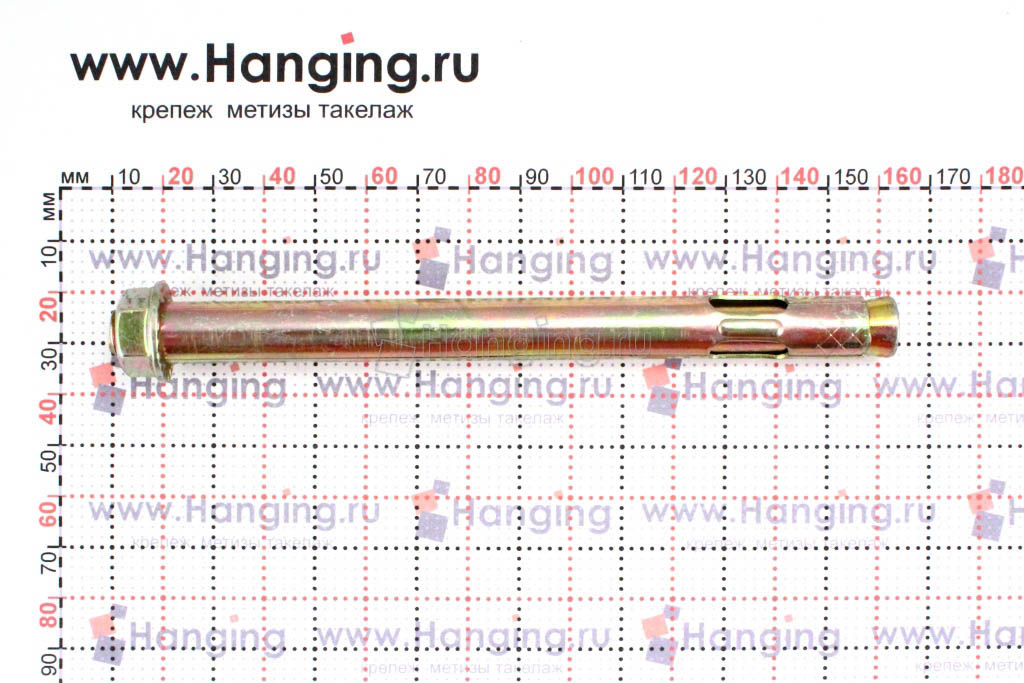

: анкерный болт с гайкой (рис.2)

Размеры анкерных болтов по бетону

Часто встречающимся вариантом считается анкерный болт с гайкой, который состоит из 3-х частей (рис 2). Такой анкер похож на металлический винт с распорками. На том конце, где обычный крепеж имеет головку под отверстие, наблюдается наличие конусного утолщения. Сверху на крепежный элемент надевается металлическая трубчатая втулка с распорками с одной стороны и гайка со стопорной шайбой. При навинчивании гайки на винт, разжимаются распорки в отверстии, обеспечивая надежное крепление. Шайба при этом служит для предотвращения углубления гайки дальше, чем рассчитано.

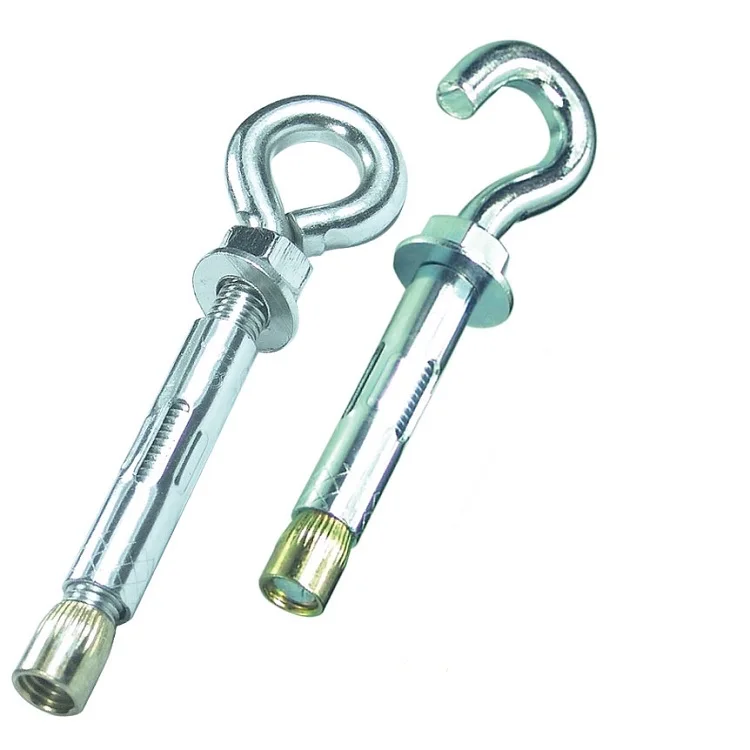

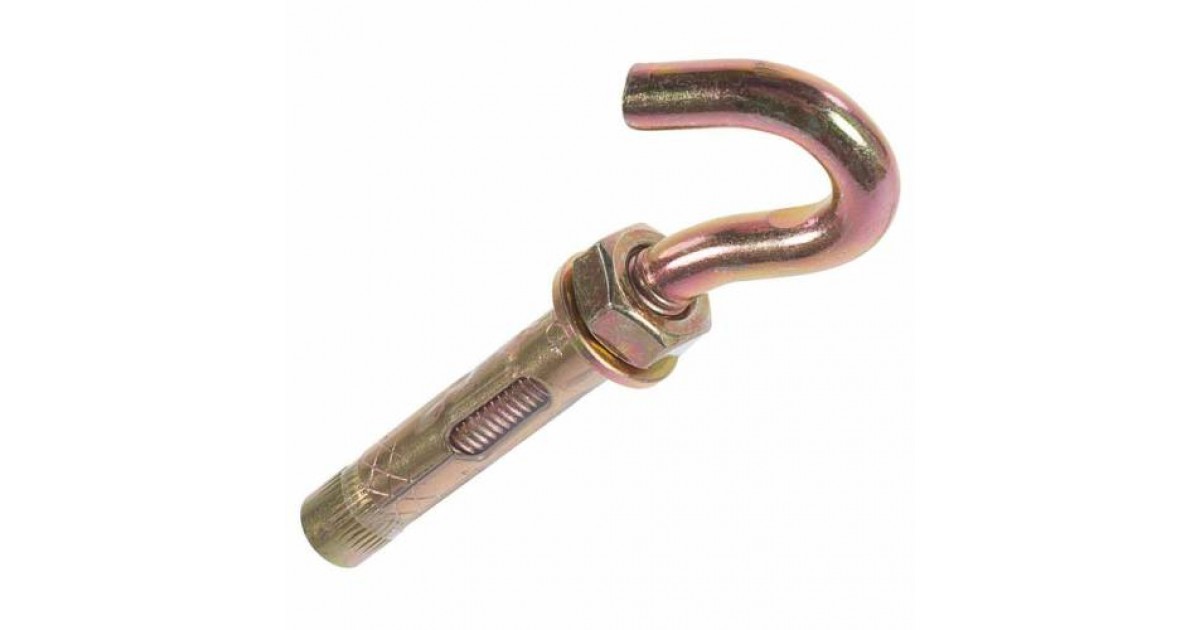

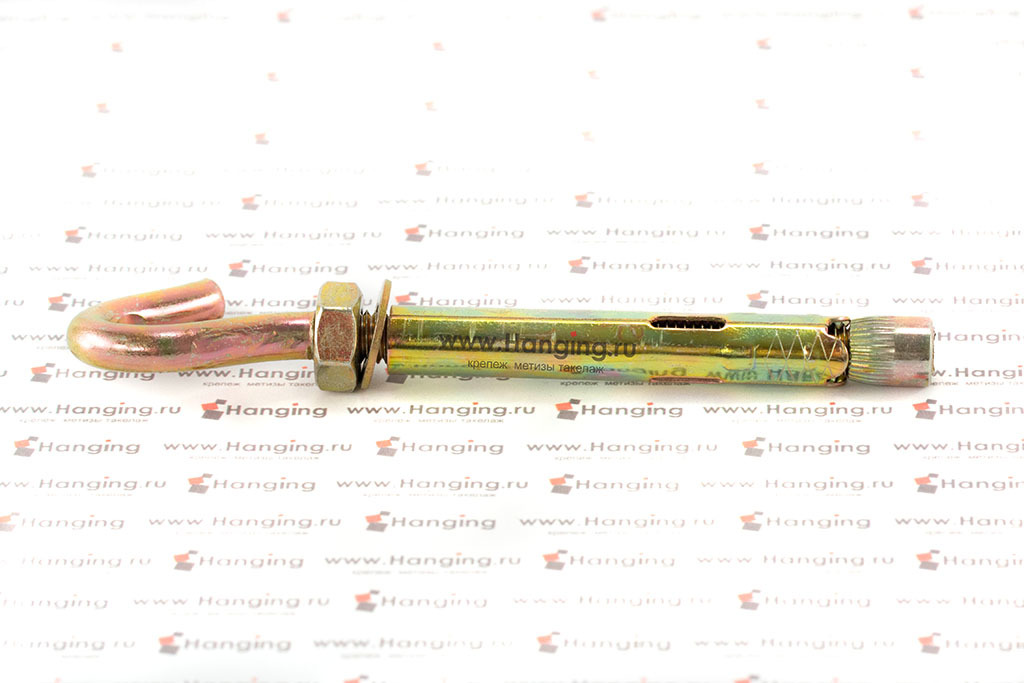

: анкерный болт с крюком (рис.3)

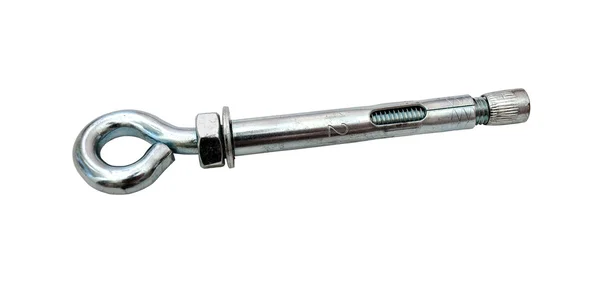

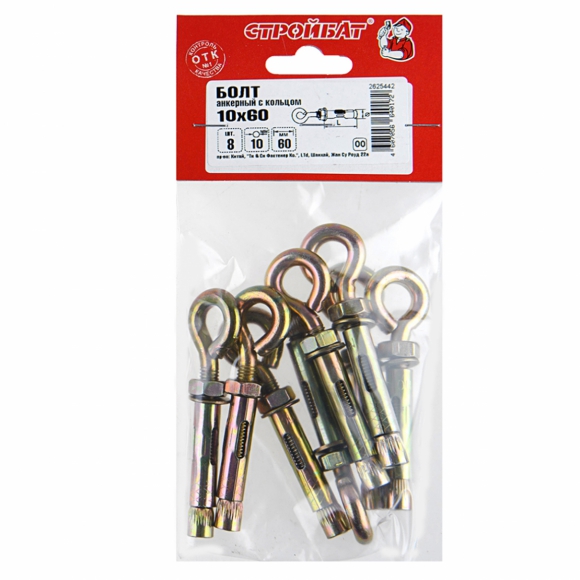

: анкерный болт с кольцом (рис.4)

Размеры анкерных болтов по бетону с гайкой:

диаметр 6-28мм;
длина от 60 до 300 мм.

Крепежные элементы производят из стали, содержащей большое количество углерода. Для обеспечения коррозионной стойкости, такой крепеж оцинковывают или наносят покрытие, предотвращающее коррозию. Иногда его выполняют из нержавейки.

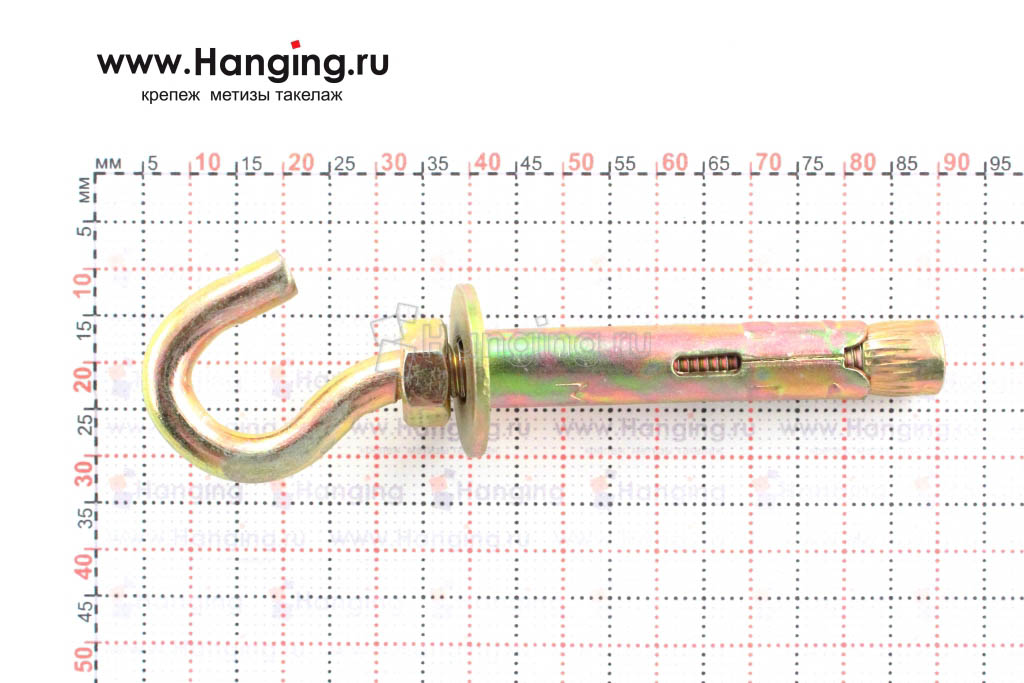

Близок к оформлению и принципу действия анкерный болт с крюком (рис 3). Анкер действует путем расширения распорки, только его продолжение состоит из крюка. Анкер закрепляется за счет вращения крюка, а гайка зафиксирует положение. Его применяют тогда, когда крепежные элементы, прикрепленные таким способом, придется периодически снимать. В наших квартирах ярким примером применения крепежного болта с крюком считается использование крепежных элементов в водонагревательных баках, полках, зеркалах, кондиционерах.

: анкерный болт двухраспорный (рис.5)

: анкер забивной (рис.6)

Размеры анкерных болтов по бетону с крюком:

М 6, М8, М10;
М12,М14, М16, М20;
М24, М30.

Мало чем отличается от предыдущих вариантов крепления анкер с кольцом (рис 4). Единственным отличием считается продолжение винта петлей. Такой анкер незаменим при установке креплений на потолке. На нем удобно подвешивать люстры и другие элементы крепежа. Размеры анкерных болтов по бетону с кольцом идентичны предыдущим вариантам.

: клиновой анкер (рис.7)

: анкера под крестообразную отвертку (рис. 8)

Двухраспорный анкерный болт во многом сходен с предыдущими элементами крепежом. Такая форма крепления считается более удачной, так как обладает двойным распором за счет двойной трубчатой втулки (рис 5 ).

Забивной анкер имеет на конце распорки (рис 6) Для монтажа, его сильно ударяют молотком по штоку. Гайка служит для фиксации необходимого предмета на стене. Несущая трубчатая конструкция такого крепежного элемента рассчитана на применение там, где не нужны высокие нагрузки. В промышленном производстве такой вид крепления приемлем не всегда.

Клиновой анкерный болт (рис 7) считается модификацией стандартного анкерного болта с гайкой – очередной попыткой улучшить конструкцию. Его сложные элементы удорожают изделие, но ненамного улучшают его качество.

Есть еще анкеры с головкой, рассчитанные под шестигранник и под крестовую отвертку. Их не надо путать с анкером с гайкой. В них шестигранник находится на болте, а крепление проводится при помощи конусной гайки. Бетонный болт с креплением под крестообразную отвертку (рис 8) обычно имеет небольшие размеры (до М12).

Особенное место в когорте бетонных болтов отводится анкеру с цангой. Размеры таких анкерных болтов по бетону могут иметь диаметр до 300-400 мм. В их состав входит цанга с конусной резьбой, длинная шпилька с шайбой и гайкой. Их применяют в промышленности и строительстве.

: химические анкера (рис.9)

: установка (рис.10)

Химические анкеры

Кроме выше перечисленных конструкций, широкое применение получили химические анкеры, которые отличаются своей удивительной прочностью сцепления с бетоном. Методы крепления таких элементов очень простые. Они могут осуществляться с помощью анкерной гильзы или без нее. Как и в обычном способе, сначала сверлят отверстие. Затем его очищают и вставляют анкерную гильзу и заполняют ее из пистолета клеящим составом, а затем вставляют металлический элемент. Также проделывают, только без гильзы (рис 9). Такое крепление глубоко проникает в поры основания. А при отвердевании, анкер надежно соединяется с основанием, образуя монолит.

Монтаж

Самый часто применяемый способ крепления анкеров – при помощи распорки. Для этого перфоратором с буром сверлится отверстие нужного диаметра и необходимой длины. Его прочищают и забивают анкер так, чтобы гильза анкера была заглублена до уровня поверхности (рис 10). Затем затягивается гайка, которая расклинивает конусный шток. Гайку затягивают до упора. После этого, ее откручивают и вешают на пруток то, что необходимо. Следующий этап — навинчивание гайки назад и ее затяжка ключом.

ЧИТАТЬ ПО ТЕМЕ:
Как выбрать перфоратор наиболее оптимально.

Вывод

Вне зависимости от видов, анкерные крепления обеспечивают надежное сцепление с бетоном. Размеры анкерных болтов по бетону рассчитаны для установки в условиях производственных процессов и домашнего хозяйства. Каждый потребитель выбирает себе тот вариант, который приемлем для применения в разных условиях.

Болт анкерный: виды, особенности установки

Ещё совсем недавно для крепления каких-либо предметов интерьера или оборудования на кирпичной или бетонной поверхности использовались вставленные в просверленные отверстия деревянные пробки. Недостаток подобного способа в особенных свойствах дерева — в сухих помещениях пробка уменьшается в размерах и может выпасть вместе с креплением. На смену дереву пришли более надёжные пластмассовые дюбели. Но такой вид крепления не способен выдерживать вес тяжёлых конструкций. Со временем пластик деформируется и выскальзывает из отверстия.

Анкерные болты лишены всех этих недостатков и способны надёжно зафиксировать в бетонных и кирпичных стенах, фундаменте и потолке различные бытовые и производственные элементы большого веса. В отличие от дюбеля, болт не только крепко держится в отверстии, но и фиксирует закрепляемую конструкцию.

Разновидности анкеров

По способу действия анкера подразделяются на химические и механические.

Химические фиксируются с помощью прочного клея. Он находится в капсуле в отверстии болта. При закручивании крепежа капсула раздавливается и начинается процесс полимеризации клея. Такой крепёж можно использовать для монолитных и пустотелых конструкций.

Механические фиксируются за счёт деформации специальной металлической гильзы при вкручивании.

Наш завод «СТК-Конструкция» изготавливает на заказ механические анкеры различного вида.
По способу крепления в материале и конструкции они делятся на несколько типов:

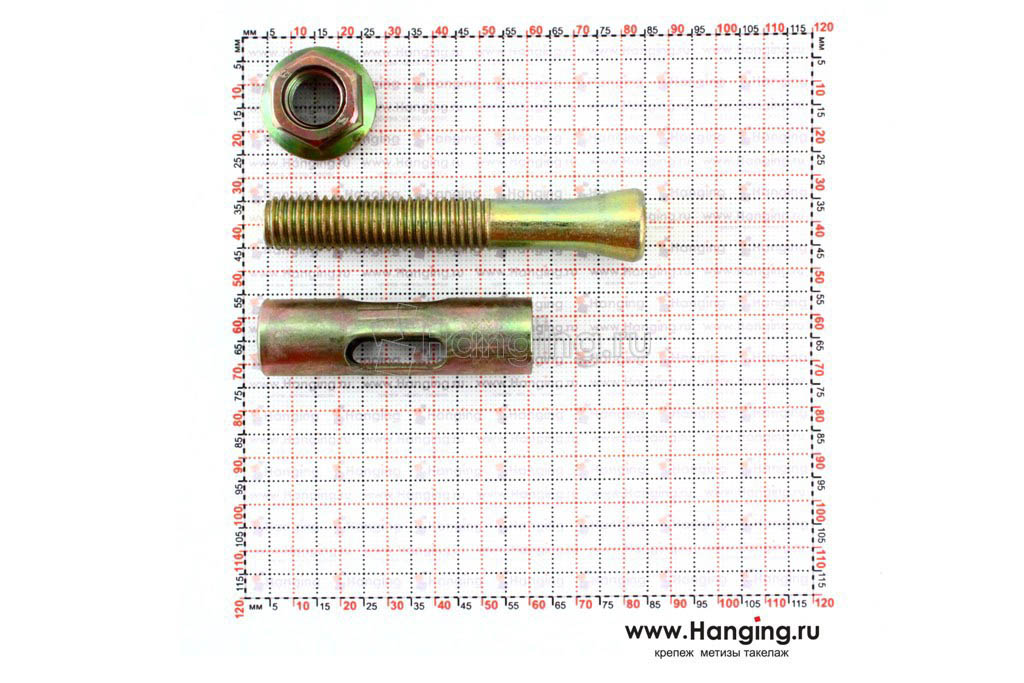

Болт анкерный с гайкой. Состоит из трёх частей. Главный элемент — шпилька, на одном конце которой нарезана метрическая резьба, а на другом находится конусное утолщение. На шпильку надета металлическая трубка с прорезями, а на резьбе находится гайка.
Устройство работает по типу распора: гайка в процессе навинчивания на шпильку втягивает её конусный край внутрь трубки, разжимая её и распирая в отверстии.

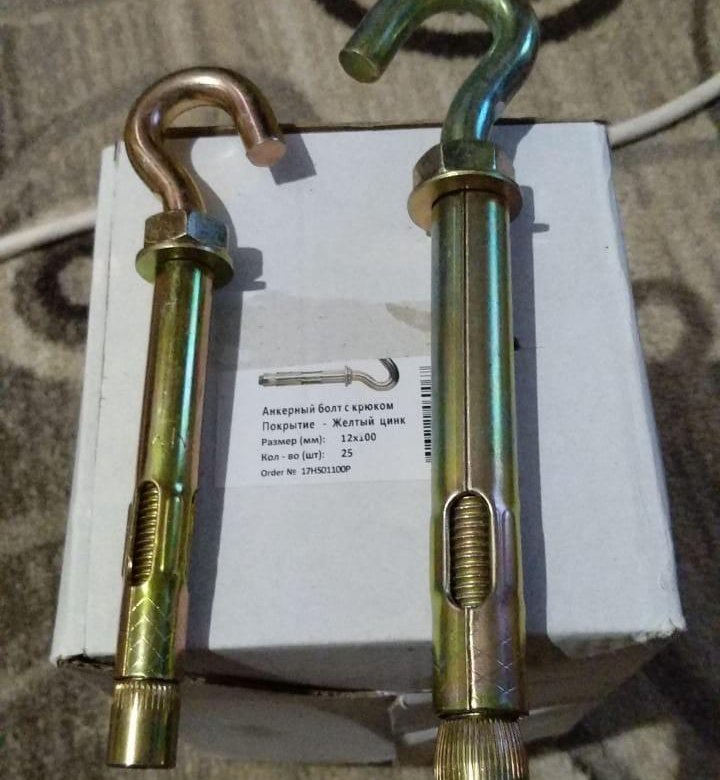

Анкерный болт с крюком. В отличие от первого варианта шпилька со стороны резьбовой части имеет продолжение в виде крюка. Гайка служит фиксатором, а анкер устанавливается в отверстие путём вращения крюка. Крепёж используется для навешивания конструкций, которые необходимо периодически снимать.

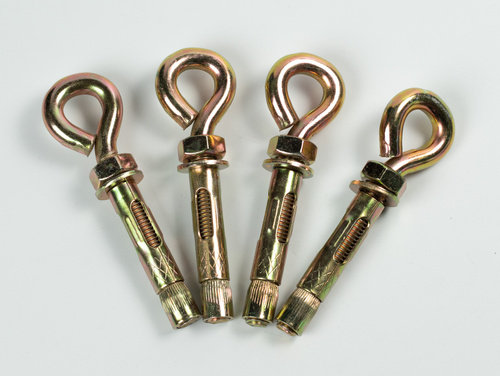

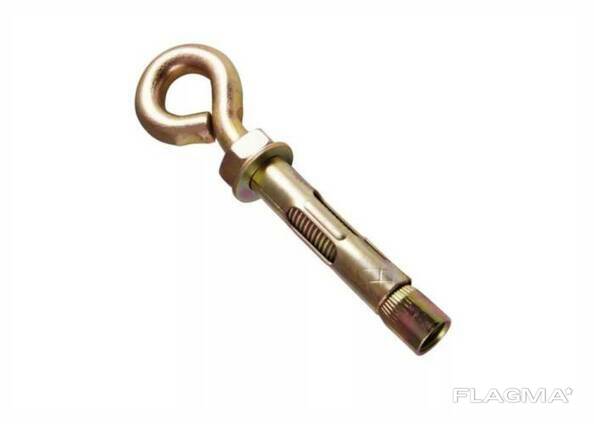

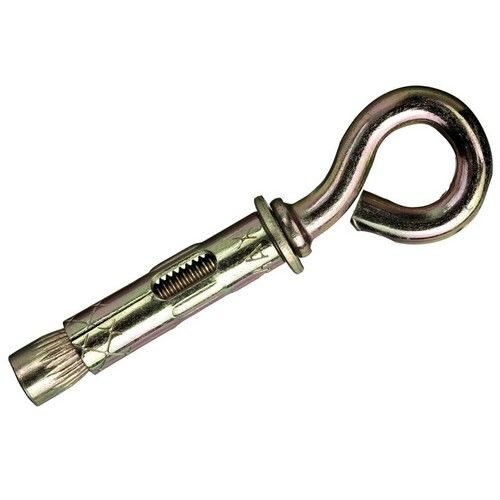

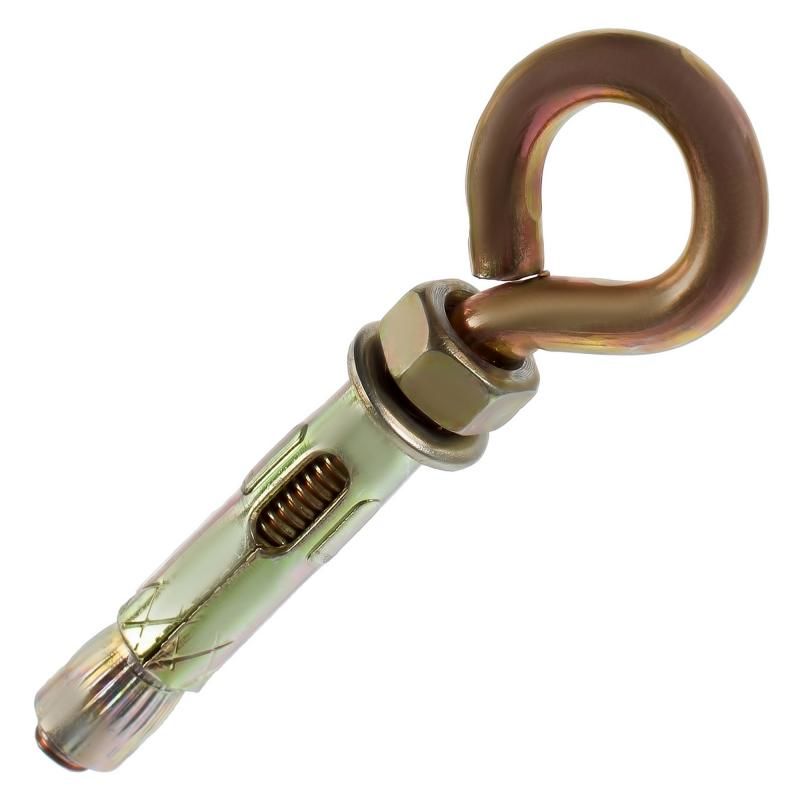

Анкер с кольцом. В этом случае вместо крюка с одного конца шпильки расположена петля.
Часто такой крепёж используется для установки в потолок для подвешивания каких-либо элементов и для установки растяжек.

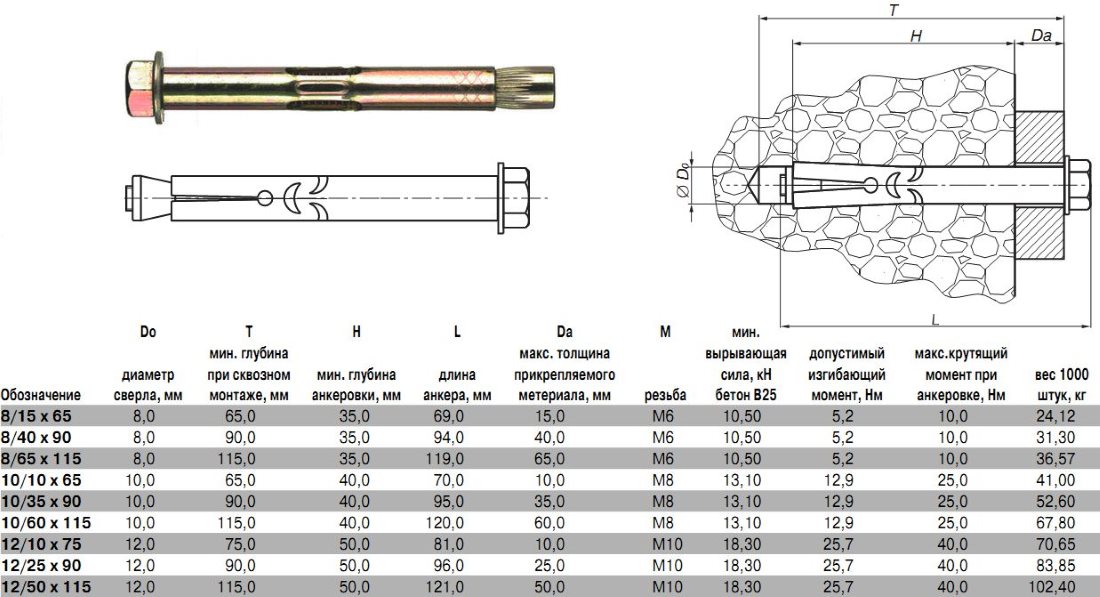

Анкер с головкой под шестигранник. Состоит из болта с шестигранной головкой, распорной цанги и гильзы.
При вращении болта цанга перемещается по резьбе вдоль продольной оси крепежа вверх и расклинивает гильзу.

Клиновой. Модификация стандартного анкера с гайкой.
При установке крепежа в отверстие конусообразная шляпка раздвигает края гильзы. В некоторых разновидностях крепежа расклинивание выполняется стержнем-бородком, который после этого вытаскивается и на его место вкручивается шпилька с резьбой.
Как видно по фото, анкерный болт клиновой имеет самую сложную конструкцию.

Забиваемый. Вместо клина используется специальная форма краёв гильзы, выполненной из мягкого металла. При забивании болта края, упираясь в дно отверстия, деформируются и надёжно удерживают гильзу.
Это самый простой вид подобного крепежа. Но для его надёжной фиксации необходимо выполнять точное сверление отверстия по диаметру и глубине.

Разжимной. Этот сквозной вид крепежа используется для тонкостенных и листовых материалов. Гильза с прорезями, не доходящими до краёв, деформируется в средней части при закручивании и раскрывается в стороны лепестками за задней стороной материала.

Двухраспорный. С помощью двойной трубчатой втулки обеспечивается распор в двух местах — в конце и в середине крепёжного изделия.

Как правильно выбирать анкерные болты

Максимальная нагрузка, с которой анкер-болт вырывается из материала (бетон, кирпич, камень). Она действует по продольной оси болта. Реальная нагрузка должна быть не более 35% от максимальной.

Нагрузка на срез, которая перпендикулярна осевой нагрузке на вырыв.

Материал изготовления болта.

Размер анкера: внешний диаметр, диаметр внутренней шпильки и общая длина.

Тип крепления (гайка, крюк, кольцо и др.) выбирается в зависимости от того, что необходимо крепить.

Тип монтажа (односторонний или сквозной). Если есть возможность пробить материал, выбирают разжимной анкерный болт. Он продевается в сквозное отверстие и зажимается, стягивая стенку или лист. При одностороннем креплении для болта сверлится отверстие нужной длины и диаметра.

Таблица 1. Зависимость размеров анкерных болтов от нагрузок
Диаметр анкера, мм	Максимальная нагрузка, кН		Рекомендуемая нагрузка, кН		Рекомендуемое расстояние от края, мм
Диаметр анкера, мм	На вырыв	На срез	На вырыв	На срез	На вырыв	На срез
М8	22,2	10,1	7,3	5,8	80	100
М10	36,6	15,6	13,0	8,9	90	130
М12	50,5	23,1	17,7	13,2	110	150
М16	79,0	41,8	27,8	23,9	130	170
М20	101,3	66,8	35,5	38,2	150	190
М24	136,6	95,7	46,0	54,7	190	240
М30	237,1	123,0	82,4	69,3	300	350

Таблица 2. Материал изготовления анкеров
Зимняя температура наружного воздуха	От -40°C и выше	От -40°C до -50°C	От -51°C до -65°C
Марка стали	Ст20 ВСт3пс2 ВСт3кп2	10Г2С1-6 09Г2С-6	10Г2С1-8 09Г2С-8
Примечание: Допускается использовать для изготовления другие марки стали, свойства которых не ниже указанных в таблице.

Установка анкерного болта

Рассмотрим на примере распорного анкера для бетона с гайкой.

Рассверливание отверстия

Необходимо выбрать бур по диаметру и длине болта. Например, если наружный диаметр болта 10 мм, то бур должен быть такого же диаметра. По длине бур не должен быть меньше, чем анкер.

Кстати, в случае установки крепежа в стену со штукатуркой учитывайте, что для надёжности соединения анкер должен находиться в бетоне на глубине не менее 50 мм. Так что при выборе длины крепежа учитывайте толщину штукатурного слоя.

Если втулка не входит в рассверленное отверстие, ни в коем случае не рассверливайте его буром большего диаметра. Просто пройдитесь тем же сверлом ещё раз. Анкер должен заходить в отверстие с усилием, иначе он не будет выполнять свои функции.

Выполняйте разметку точно. Даже незатянутый анкер-болт вытащить из стены проблематично.

Очистка отверстия от мусора

После сверления в отверстии остаются пыль и крошки бетона, которые препятствуют установке болта. Для удаления мусора используйте пылесос, баллончик со сжатым воздухом, ёршик. Можно выдуть пыль и крошки резиновой грушей или трубочкой.

Установка крепления

Забивайте анкер лёгкими ударами молотка, пока гайка не достигнет поверхности стены. После этого закручивайте гайку ключом. Когда конусовидная втулка заходит в гильзу, усилие заметно увеличивается. Если в техническом описании анкера указано максимальное усилие закручивания, необходимо измерять его динамометрическим ключом.

После того, как крепление полностью установлено, отверните гайку, навесьте на шпильку конструкцию или оборудование и зафиксируйте сверху гайкой.

Чтобы заказать изготовление нужного вам вида анкерного болта на нашем заводе «СТК-Конструкция», позвоните по телефону +7(495) 291-07-57 или заполните на сайте специальную форму .

Анкерный болт с кольцом

Каталог товаров

Кабели Витая пара
Для помещений 2 пары
Для помещений 4 пары
Для уличной прокладки 2 пары
Для уличной прокладки 4 пары
Для помещений с оболочкой LSZH
Подвесной с тросом
Многопарный для помещений
Многопарный для улицы и канализации
Патчкорды медные UTP
Кабели Оптические
Подвесные абонентские ДРОП COVLINE
Подвесные абонентские ДРОП
Для помещений
Для канализации в трубы
Подвесные с тросом
Подвесные самонесущие
Бронированные в канализацию
Бронированные в грунт
Для канализации с медными жилами
Подвесные с тросом с медными жилами
Бронированные универсальные
Кабельные сборки оптические
Универсальные распределительные IN/OUT
Бронированные гибкие IN/OUT
Патчкорды ОПТИЧЕСКИЕ
Кабели Медные
Кабели Акустические
Кабели Видеонаблюдения
Кабели Коаксиальные
Кабели Систем связи и Сигнализации
Кабели Охранной и Пожарной сигнализации
Кабели Cиловые
Кабели Заземления
Кабельные катушки
Кроссовое оборудование
Гильзы КДЗС
Кабельные сборки
Климатические телекоммуникационные шкафы и аксессуары
Ключницы
Коробки под плинты
Кроссы оптические стоечные 19″
Кронштейны для крепления муфт
Крепеж (винты, гайки, рейки)
Комплекты ввода для муфт. Ремкомплекты. Герметик. Аксессуары
Муфты оптические тупиковые
Муфты-кроссы оптические
Муфты оптические проходные
Настенные телекоммуникационные шкафы
Напольные телекоммуникационные шкафы
Настенные оптические боксы
Настенные боксы FTTH
Органайзеры для стоек и шкафов
Патч-панели RJ-45 19″
Патчкорды медные UTP
Патчкорды ОПТИЧЕСКИЕ
Пигтейлы
Плинты, рамы
Полки / Аксессуары для стоек и шкафов
Рамы настенные монтажные 19″
Розетки оптические настенные абонентские
Розетки оптические проходные
Сплайс-кассеты
Сплиттеры оптические
Стеллажи
Стойки открытые
Термоусадочные трубки (ТУТ)
Термоусаживаемые колпачки
Инструменты для монтажа
Бандаж кабеля
Бахилы
Буры по бетону
Верхолазные работы
Грозозащиты
Домкраты кабельные
Делители АНТЕННЫЕ
Дюбель-гвозди
Изолента
Инструменты НАБОРЫ
Инструменты для зачистки
Инструменты для резки
Инструменты монтажные
Инструменты обжимные
Кабель-каналы
Коннекторы, соединители ОПТИКА
Коннекторы, соединители LAN
Коннекторы, переходники АНТЕННЫЕ
Коробки разветвительные
Лента сигнальная / оградительная
Лестницы, стремянки
Маркеры кабельные / Бирки
Металлорукава
Мини УЗК / УЗК
Муфты прямые полиэтиленовые
Паяльники
Перчатки х/б
Пистолеты клеевые
Пломбы номерные
Приспособления для очистки коннекторов / волокон
Розетки RJ-45
Скобы с гвоздём
Стретч-плёнка
Спирт, D-Gel
Сумки и пояса для инструмента
Тестеры кабельные / Мультиметры
Труб держатели
Трубы гофрированные ПВХ, ПНД
Фонари
Химия и смазочные материалы
Хомуты нейлоновые (стяжки)
Хомуты из нержавеющей стали (стяжки)
Чулки монтажные кабельные
Ящики для инструментов
Профессиональные инструменты KNIPEX (Германия)
Шарнирно-губцевый инструмент
Инструменты для зачистки и снятия изоляции
Инструменты для опрессовки
Инструментальные чемоданы и сумки
Ножницы и резаки
Наборы инструментов
Ключи для электрошкафов
Оборудование для GPON, GEPON, FTTH
Модули SFP xPON
Оптические терминалы GEPON
Сплиттеры оптические
Распределительные боксы FTTH
Розетки абонентские
Видеощупы цифровые
Визуальные локаторы дефектов волокна
Зажимы натяжные
Катушки нормализующие
Кабельные вводы
Рефлектометры
Тестеры оптические
Измерители оптической мощности
Сварочные аппараты и аксессуары
Сварочные аппараты
Скалыватели оптического волокна
Электроды
Аккумуляторные батареи
Сетевое оборудование
3G и 4G интернет комплекты
Коммутаторы
Коммутаторы PoE
Медиаконвертеры
Модули SFP
Модули SFP+
Модули SFP xPON
Роутеры Wi-Fi 3G/4G LTE
Шасси для конвертеров
Узлы крепления, подвесы
Анкеры
Арматура СИП до 1кВ
Гайки, шайбы
Зажимы и коуши для троса
Зажимы натяжные анкерные
Зажимы поддерживающие
Зажимы спиральные
Карабины, скобы
Кронштейны антенные
Лебедки
Лента, замки, клещи
Талрепы
Тросы стальные, Спирали
Трубостойки
Узлы крепления
Устройства для запаса кабеля УПМК
Шпильки
Электрооборудование
Автоматические выключатели
Аккумуляторные батареи Delta
Боксы для автоматических выключателей
Батарейки
Блоки розеток 19″
Вилки, розетки
Источники бесперебойного питания (ИБП)
Клеммы, соединители, зажимы
Колодки удлинителя
Кабели заземления
Кабели силовые
Прожекторы светодиодные
Сетевые фильтры, удлинители
Счётчики электрической энергии
Шнуры сетевые
Шины заземления
Щиты распределительные
DIN-рейки
Ящики антивандальные
Распашные навесные малые
Распашные навесные большие
Пеналы навесные
Распашные напольные на 26U
Щиты с монтажной панелью всепогодные
Товары со скидкой
Кабели оптические
Патчкорды оптические
Ящики антивандальные

0Избранные0Сравнение

✖

ВНИМАНИЕ! Отмотка кабеля заканчивается за пол часа до закрытия склада.

Адрес склада:

Москва, Волоколамское шоссе, 142
Координаты для навигатора:
55.830012, 37.371102 На карте

Часы работы:

Понедельник — пятница
с 8:30 до 17:30

Адрес склада:

Санкт-Петербург, ул. Минеральная, д.31
Координаты для навигатора:
59.966493, 30.360149 На карте

Часы работы:

Понедельник — пятница
с 8:30 до 17:30

Анкерный болт с кольцом — технические характеристики: tvin270584 — LiveJournal

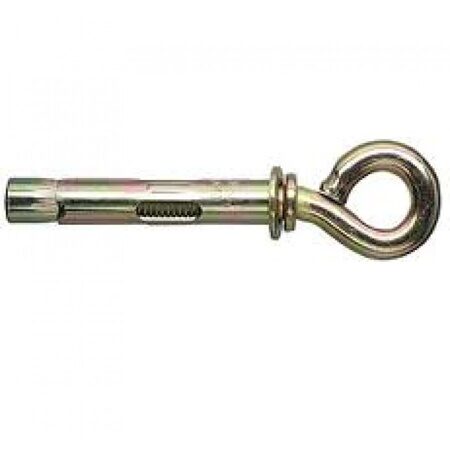

Анкерный болт с кольцом – это достаточно универсальный крепежный элемент, который удобно использовать не только для монтажа люстр и светильников, но также для крепления предметов другого назначения на поверхностях строительных конструкций. В этой статье мастер сантехник рассмотрит устройство и область применения анкерного болта с кольцом.

Конструкция и область применения

Чтобы правильно выбирать и применять такой крепежный элемент, как анкер с кольцом, желательно разобраться в его конструкции и технических характеристиках. Основой такого изделия (как и любого другого анкера) является распорная втулка, которая обеспечивает надежность его фиксации в предварительно подготовленном отверстии. За разжимание втулки, на боковой поверхности которой есть продольные разрезы, формирующие отдельные лепестки, отвечает резьбовой элемент. Нижний конец такого элемента имеет конусообразную форму, а его верхняя часть – это крепежное кольцо, которое и обеспечивает удобство монтажа различных предметов.

Основным назначением анкерных изделий, на конце которых имеется кольцо, является монтаж подвесных конструкций на поверхности стен или потолка. В сфере строительства анкерный болт с кольцом активно используется для того, чтобы выполнить надежное крепление строительных лесов со стенами возводимого здания. Используя этот крепеж, очень удобно выполнять различные растяжки, осуществлять электромонтажные работы, крепить на поверхности строительных конструкций тросы и элементы коммуникаций.

Прежде чем устанавливать анкерный болт с кольцом в строительной конструкции, необходимо оценить качество материала, из которого она изготовлена. При этом следует иметь в виду, что крепеж данного типа будет обеспечивать высокую надежность соединения только в том случае, если его монтаж выполняется в материалах, отличающихся плотной внутренней структурой (бетон, полнотелый строительный кирпич, природный камень и др.).

Обратите внимание! В пористых и пустотелых материалах анкерный болт данного типа, оснащенный распорной втулкой классической конструкции, утрачивает свою эффективность

Разновидности и принцип действия

Распорный принцип, по которому действует анкерный болт с кольцом, является наиболее эффективным методом крепежа на сегодняшний день. Втулка такого болта, помещенная в отверстие, разжимается в процессе закручивания резьбового элемента, формируя тем самым с его внутренними стенками надежное сцепление. Для максимального разжимания распорной втулки нижней части резьбового элемента придана конусообразная форма.

Анкерный болт, на конце которого имеется крепежное кольцо, может изготавливаться из металлических сплавов различного типа, что специалисты рекомендуют учитывать при выборе и монтаже такого изделия.

Углеродистая сталь без покрытия

Это наиболее простой вариант изготовления анкерных болтов, отличающихся доступной стоимостью.

Сталь с цинковым покрытием

Слой цинка наносят на сталь посредством гальванического метода. Цинковое покрытие надежно защищает анкерный болт от негативных факторов внешней среды.

Нержавеющие стальные сплавы

В качестве такого материала используются преимущественно сплавы марок А1, А2 и А3. В зависимости от марки стали болты отличаются как своими техническими, так и эксплуатационными характеристиками.

Латунь

Это материал, который обладает не только высокой пластичностью, но и исключительной устойчивостью к коррозии. Анкерные крепежные изделия, элементы которых изготовлены из латуни, могут не только успешно эксплуатироваться при повышенной влажности, но и устанавливаться под водой.

Обратите внимание! Для решения задач, связанных с монтажом предметов в различных строительных материалах, следует выбирать соответствующие крепежные изделия. Только при этом условии можно гарантировать требуемую надежность формируемого соединения

Технические характеристики анкерных болтов с кольцом

Выбирая такой крепежный элемент, как болт, верхняя часть которого представляет собой кольцо, следует учитывать и его размеры, в частности длину ножки. Современные производители выпускают болты, длина рабочей части которых начинается с 70 мм и может доходить до 165 мм. Разнообразие, которым отличаются размеры рабочей части таких крепежных изделий, позволяет выбирать их для монтажа в строительных конструкциях из материала с различной степенью плотности.

Двухраспорные анкерные изделия с кольцом

Такой крепежный элемент, как анкер двухраспорный с кольцом, позволяет получать соединения, отличающиеся повышенной прочностью и надежностью. Используется он в тех случаях, когда необходимо выполнить крепеж предметов, отличающихся значительной массой, в строительных конструкциях из пористых и даже пустотелых материалов. Надежность крепления анкера с кольцом обеспечивается особенностями конструкции такого крепежного изделия.

Основой такого анкерного болта являются две (а в некоторых случаях и три) гильзы, каждая из которых разжимается при закручивании резьбовой шпильки, воздействующей на них своим конусным наконечником. За счет такой конструкции крепежный элемент подобного типа обеспечивает высокую надежность болта, монтаж которого выполняется даже в очень рыхлых и пустотелых строительных материалах. С учетом того, что для одновременного разжатия двух распорных элементов требуются значительные усилия, в конструкции такого анкерного болта предусмотрена специальная гайка, навариваемая на резьбовой шпильке под кольцом. Большим плюсом наличия этой гайки является и то, что при ее применении не повреждается кольцо, которое не используется для закручивания крепежа.

Двухраспорные анкерные болты с кольцом в верхней части успешно применяются при выполнении такелажных работ, когда необходимо зафиксировать положение массивной цепи или металлического троса значительного диаметра. Конструктивные особенности позволяют таким крепежным изделиям успешно выдерживать даже очень значительные статические и динамические нагрузки.

Правильный монтаж

Конструкция анкерных болтов, на конце которых имеется кольцо, специально разработана таким образом, чтобы их монтаж не вызывал особых проблем как у опытных специалистов, так и у тех, кто решил самостоятельно заняться строительством или ремонтом. Для выполнения такой процедуры потребуются инструменты, которые есть практически у любого домашнего мастера, а именно:

Перфоратор или электрическая дрель;

Сверла соответствующего диаметра и длины;

Молоток;

Гаечный ключ.

Монтаж такого анкерного болта осуществляется по следующему алгоритму:

В строительной конструкции, в которой требуется установить анкерный болт, сверлится отверстие. Диаметр этого отверстия должен соответствовать размеру поперечного сечения крепежа, а глубина – длине рабочей части анкерного болта.

Отверстие, в котором будет фиксироваться анкерный болт, следует тщательно очистить от пыли и кусочков строительного материала, которые в него выкрошились. Для выполнения такой процедуры можно воспользоваться обычной медицинской грушей, ершиком соответствующего диаметра или пылесосом, что наиболее эффективно.

В подготовленное отверстие устанавливается анкерный болт. Для этого можно воспользоваться молотком, если не получается сделать это вручную.

Чтобы надежно зафиксировать анкерный болт в отверстии, его необходимо затянуть, провернув на два-три оборота гайку на его резьбовой части или кольцо. Показателем того, что анкерный болт надежно зафиксировался в отверстии, является невозможность провернуть его.

Если анкерный болт, оснащенный кольцом на конце, подобран правильно, а его монтаж выполнен соответствующим образом, вы можете смело рассчитывать на высокую надежность такого крепежа, который в состоянии выдержать даже очень значительные нагрузки.

В продолжение темы посмотрите также наш обзор Анкерный болт с крюком — технические характеристики

Источник
https://santekhnik-moskva.blogspot.com/2019/09/Ankernyy-bolt-s-koltsom.html

Каталог Анкеры

Заглушка под рамник белая

Тип крепежа	Размер крепежа	Вес 1000 шт/кг	Штук (метров) в упаковке
заглушка под рамник белая			1000

Рамный дюбель

Тип крепежа	Размер крепежа	Вес 1000 шт/кг	Штук (метров) в упаковке
Рамный дюбель металлический	М10х112мм	46,59	100
	М10х132мм	54,4	100
	М10х152мм	62,72	100
	М10х182мм	71,16	100
	М10х202мм	80,36	50
	М10х52мм		100
	М10х72мм	33,5	100
	М10х92мм	40,68	100
	M8х72		100
	M8х92		100
	M8х112		100
	M8х132		100
	M8х152		100
	M8х172		100

Потолочный анкер

Тип крепежа	Размер крепежа	Вес 1000 шт/кг	Штук (метров) в упаковке
Потолочный анкер	М6х60		100

Клиновой анкер

Тип крепежа	Размер крепежа	Вес 1000 шт/кг	Штук (метров) в упаковке
Клиновой анкер	М10х120		50
	М10х130		50
	М10х65	46	100
	М10х80		100
	М10х95	60,16	50
	М12х100	93,85	50
	М12х120	107,8	50
	М12х135		40
	М12х140		40
	М12х150	128,95	40
	М16х105	202	25
	М16х140	224,5	25
	М16х180	285	20
	М16х200	320	20
	М16х220	340,25	10
	М20х125	336	10
	М20х160	402,5	10
	М20х200		10
	М20х300		10
	М6х40	10,12	200
	М6х65		100
	М6х95	19,32	100
	М8х105	39,32	50
	М8х120		50
	М8х50	22,38	100
	М8х80	32,04	50

Анкерный болт с крюком

Тип крепежа	Размер крепежа	Вес 1000 шт/кг	Штук (метров) в упаковке
Анкерный болт с крюком	М10х50	50	50
	М10х60		50
	М12х70		30
	М12х130		35
	М14х70		25
	М16х60		35
	М16х80		35
	М16х130		35
	М20х75		35
	М20х130		10
	М8х40	23,3	100
	М8х45		100

Анкерный болт с кольцом

Тип крепежа	Размер крепежа	Вес 1000 шт/кг	Штук (метров) в упаковке
Анкерный болт с кольцом	М10х50	54	50
	М10х60		50
	М12х70		40
	М8х40	23,5	100
	М8х45		100
	М14х70		50
	М16х60		50
	М16х80		50
	М20х75		50

Анкерный болт с гайкой

Тип крепежа	Размер крепежа	Вес 1000 шт/кг	Штук (метров) в упаковке
Анкерный болт с гайкой	М10х125	65	40
	М10х130		25
	М10х150	79	50
	М10х180	93	50
	М10х40	28,22	100
	М10х50	32	80
	М10х60		50
	М10х77	46	50
	М10х95	55	50
	М12х100	88,16	30
	М12х130	110	30
	М12х150		25
	М12х200		25
	М12х60	57,5	50
	М12х75	67,81	40
	М16х110	160	20
	М16х150	200	15
	М16х180		15
	М16х220		15
	М16х65		30
	М20х110	265	10
	М20х150	360	10
	М20х200		10
	М20х250		5
	М20х300		10
	М20х75		20
	М6,5х18		100
	М6,5х25		350
	М6,5х36		250
	М6,5х56		180
	М6,5х75		120
	М8х100		100
	М8х120		80
	М8х25		200
	М8х40	16,28	150
	М8х65	23	100
	М8х85	28,75	80

Анкерный болт

Тип крепежа	Размер крепежа	Вес 1000 шт/кг	Штук (метров) в упаковке
Анкерный болт	М10х100	52,5	50
	М10х110		25
	М10х120	60	25
	М10х140		25
	М10х55	38,46	60
	М10х60		100
	М10х80	46	50
	М10х85	47,47	50
	М12х100	44	30
	М12х120	118	25
	М12х140	135	25
	М12х160		25
	М12х65	70,47	50
	М8х45	20	100
	М8х60	24	100
	М8х80	30	80

Анкерный болт двухраспорный

Тип крепежа	Размер крепежа	Штук (метров) в упаковке
Анкерный болт двухраспорный	М10х100	50
	М10х150	50
	М12х100	40
	М12х120	40
	М12х150	50
	М12х180	30
	М12х200	30
	М12х250	15
	М12х330	30
	М16х120	20
	М16х160	15
	М16х200	15
	М16х250	20
	М20х200	10
	М20х250	10
	М20х300	10

Забивной анкер

Тип крепежа	Размер крепежа	Вес 1000 шт/кг	Штук (метров) в упаковке
Анкер забиваемый	М 6	6,44	100
	М 8	12,15	100
	М10	21,4	100
	М12	54,66	50
	М16	108,05	25
	М20	209	10

Анкер забиваемый латунный

Тип крепежа	Размер крепежа	Вес 1000 шт/кг	Штук (метров) в упаковке
Анкер забиваемый латунный	М 5	2	200
	М 6	4	100
	М 8	8	100
	М10	14	50
	М12	26	50

Анкер-клин

Тип крепежа	Размер крепежа	Вес 1000 шт/кг	Штук (метров) в упаковке
Анкер-клин	М6х40	11,3	100
Анкер-клин	М6х60	17,5	100

Североамериканская ветроэнергетика Библиотека выпусков

В связи с ростом спроса на более высокую производительность проектов в области ветроэнергетики отрасль все чаще стремится максимизировать производительность каждой ветровой турбины. За прошедшие годы энергия ветра стала конкурентоспособной с традиционными формами невозобновляемой энергии, поскольку достижения в технологии генераторов позволяют более крупным и тяжелым генераторам производить более высокую мощность в мегаваттах, чем когда-либо прежде. Эти более новые, усовершенствованные турбины также установлены на башнях с большей высотой ступицы, чтобы улавливать более высокие скорости ветра. В связи с этим возникает требование, чтобы анкерные болты башни выдерживали более высокие растягивающие нагрузки.

Проектирование и монтаж

Для безопасной перевозки больших турбин на большей высоте ступицы необходимо тщательно продумать конструкцию фундамента и компонентов системы. Надлежащая геотехническая оценка грунтов должна быть проведена после оценки всех конструкционных нагрузок, несущих компоненты башни и гондолы. Обладая этой информацией, проектировщик фундамента может определить ширину и глубину бетонного фундамента. [адлевая зона=’190’]

Важным компонентом системы фундамента является анкерный болт башни. Эти анкерные болты отвечают за удержание башни и гондолы в равновесии. Анкерные болты устанавливаются в процессе формирования фундамента в виде большого кольца с соответствующими внутренним и внешним кругами анкерных болтов симметрично вокруг фундамента.

Обычно в каждой конструкции фундамента используется от 140 до 200 анкерных болтов. Толстое стальное анкерное кольцо с отверстиями для анкерных болтов башни помещается в нижней части заливки фундамента, а шаблонное кольцо — якобы более тонкое стальное кольцо с соответствующими отверстиями — размещается в верхней части заливки фундамента. Каждый анкерный болт оснащен втулками из ПВХ, проложенными между стальными кольцами, так что они находятся заподлицо с поверхностью каждого кольца, чтобы анкерные болты не приклеивались во время заливки фундамента.

Толстая шестигранная гайка и шайба находятся под установочным кольцом и аналогичным образом размещаются на опорной пластине башни. (Перед размещением опорной плиты башни временное шаблонное кольцо удаляется после заливки бетона. ) Следует также отметить, что секция основания башни устанавливается в положение над верхней частью заливки пьедестала, а пустота между ними заполняется. с высокопрочным эпоксидным раствором для завершения подушки для раствора.

После затвердевания подушки цементного раствора все анкерные болты башни предварительно натягиваются до нагрузки, указанной проектировщиком фундамента, и фиксируются путем затяжки верхних шестигранных гаек для устранения образовавшегося растяжения. Процесс предварительного натяжения обычно достигается с помощью калиброванных натяжных устройств малого диаметра, компактных размеров и высокой мощности. Это эластичное растяжение, создаваемое натяжением под нагрузкой, постоянно передается анкерному болту за счет затяжки гайки перед снятием давления со стороны натяжного домкрата.

После предварительного натяжения анкерных болтов башни по заданной схеме поперек фундамента кольцевая схема анкерных болтов сжимается. Следовательно, равновесие поддерживается, поскольку на фундамент непрерывно воздействуют циклы переменных нагрузок. Проектировщики определяют нагрузку предварительного натяжения анкерных болтов на уровне, при котором никогда не достигается максимальная внешняя расчетная нагрузка, воздействующая на фундамент.

Предварительное натяжение предотвращает растяжение и ослабление анкерных болтов, что может привести к долговременной усталости, а также уменьшает выкрашивание или растрескивание бетона от растягивающих напряжений.

Обычная практика заключается в том, что проектировщик фундамента указывает блокирующую нагрузку, которая принимает во внимание проектные нагрузки в процессе эксплуатации и, кроме того, потери, такие как потери на естественную релаксацию в стали (обычно в среднем не более 2 %) и небольшая ползучесть потери в самом фундаменте под нагрузкой. Под ползучестью понимается незначительное смещение бетона с течением времени и, в меньшей степени, основания стальной башни в результате предварительного натяжения. Движение в результате так называемой ползучести приводит к потере прямой нагрузки предварительного натяжения.

Свойства/контроль качества анкерных болтов

Анкерные болты для башен имеют прочный и равномерный шаг резьбы – популярный вариант, поскольку он более щадящий к вмятинам и остаткам, застрявшим между резьбами, чем анкерные болты с более мелкой резьбой. В большинстве случаев указаны диаметры 1-1/4” и 1-3/8”. Анкерные болты марок 75 и 90 изготавливаются из расплава горячего проката на заводе и не подвергаются вторичной обработке. Это делает их очень экономичным выбором.

Долгосрочные гарантии того, что анкерные болты башни будут выдерживать свою предварительно натянутую нагрузку, жизненно важны для целостности ветряной турбины и самого фундамента. Одной из основных причин проблем с фундаментом является потеря нагрузки на анкерные болты башни. Когда предварительно натянутая блокирующая нагрузка уменьшается, анкерные болты башни подвергаются растяжению и ослаблению. Это действие приводит к растрескиванию или отслаиванию цементного раствора и бетона.

Коррозия внутри защитного колпачка болта, в котором находятся шестигранная гайка, шайба и кончик анкерного болта, выступающие над опорной плитой башни, иногда бывает достаточно обширной, чтобы вызвать потерю сечения материала, что приводит к потере нагрузки. Поскольку толщина гайки и шайбы уменьшается из-за коррозии, это имеет тот же эффект, что и ослабление натяжения гайки. По этой причине важно использовать только качественную защитную крышку крышки болта с прокладкой и наносить смазку для защиты от коррозии на гайку, шайбу и выступающий анкерный болт до установки крышек крышки болта.

Крышки колпачков болтов обычно необходимо снять и осмотреть внутри на наличие признаков коррозии. В течение этого времени проводятся и регистрируются проверочные испытания нагрузки, чтобы убедиться, что потери нагрузки не произошло. При обнаружении потери нагрузки анкерные болты блокируются на расчетном уровне предварительного натяжения. Это тестирование обычно проводится на 100% основе после шести месяцев до года, а затем на основе случайного выбора, если не обнаружено никаких проблем. [adright zone=’190’]

Еще одной мерой контроля качества, которую обычно используют, является требование к термической квалификации анкерных болтов башни. Сертифицированные протоколы заводских испытаний всегда требуются для каждой плавки стали, используемой для поставляемых анкерных болтов. На заводских сертификатах указаны физические свойства и химические элементы с пропорциями, составляющими каждую плавку.

В большинстве случаев для каждой плавки материала анкерных болтов требуется проведение испытаний на растяжение всего сечения для подтверждения заводских сертификатов. Это испытание гарантирует, что предел текучести и предел прочности при растяжении соответствуют минимальным требованиям, указанным проектировщиком фундамента.

Скальные породы и грунт

При правильных геотехнических условиях грунтовые анкеры с цементным раствором, состоящие из высокопрочных стержней большого диаметра с полной ходовой резьбой или винтовых грунтовых анкеров, могут использоваться в качестве альтернативы расставленные опоры. Результатом является система фундамента, требующая меньше земляных работ и большей экономии количества заливаемого бетона и стальной арматуры, чем обычно достигается при традиционной конструкции фундамента. В фундаменте, закрепленном на земле, количество анкерных болтов башни такое же, как и в традиционной конструкции, но длина каждого анкерного болта значительно меньше, поскольку фундамент не такой глубокий. Этот тип конструкции особенно эффективен в условиях твердых горных пород, в которых земляные работы для традиционного фундамента с широким фундаментом были бы затруднительны.

Джон А. Уайт — вице-президент Williams Form Engineering. С ним можно связаться по адресу [email protected].

FallTech 7435 Анкер с D-образным кольцом на болтах со шпилькой и гайкой

ФоллТек

Артикул:: FL-7435
СКП:: 806808049193
Наличие:: Доставка 5-7 дней
Вес:: 1,30 фунта
Ширина:: 2. 00
(в)
Высота:: 4.00
(в)
Глубина:: 3,50
(в)
Доставка:: Рассчитывается на кассе

MSRP:

$56,00

В настоящее время:

50,40 долларов США

— Вы экономите

$5,60

Для возврата: будет применяться плата за пополнение запасов в размере 15%.
Обязательно

Текущий запас:

Количество:

Описание
Дополнительная информация

Описание

Особенности:

Большой внутренний размер 2-1/4″ x 3-1/4″ для легкого подключения
Прочная цельная кованая конструкция со шпилькой с резьбой и гайкой класса 8.
Для стационарной установки на стальные конструкции с максимальной толщиной 7/8 дюйма
Соответствует ANSI Z359.18-2017

Технические характеристики:

Анкер с болтовым креплением: Легированная сталь с покрытием
Статическая прочность: 5000 фунтов мин.
Допустимая нагрузка пользователя ANSI: макс. от 130 до 310 фунтов.
Вместимость пользователя OSHA: макс. от 130 до 425 фунтов.

Предупреждения:

Прочтите, поймите и следуйте всем этикеткам и инструкциям перед использованием.
Проверяйте перед каждым использованием.
Выведите из эксплуатации при наличии признаков повреждения или чрезмерного износа.

Продано/Каждый

Просмотреть всеЗакрыть

Дополнительная информация

Продано:

Каждый

Просмотреть всеЗакрыть

сопутствующие товары
Клиенты также просмотрели

Сопутствующие товары

Быстрый просмотр

ФоллТек

Удлинитель D-образного кольца Falltech

MSRP:

$44,00

Сейчас:

35,20 $

Крепление с карабином к D-образному кольцу на спине страховочной привязи уменьшает досягаемость пользователя, необходимую для присоединения.
Функции:

1-дюймовая полиэфирная лента имеет прочность на растяжение 9800 фунтов…

8366

MSRP:

$44.00

Сейчас:

35,20 $

Быстрый просмотр

ФоллТек

FallTech 7435H Анкер с D-образным кольцом с болтовым креплением, отверстие 5/8 дюйма

MSRP:

$55.00

Сейчас:

49,50 $

Технические характеристики:

D-кольцо
легированная сталь; Мин. 5000 фунтов. прочность на растяжение 5/8″ отверстие для крепежа, поставляемого пользователем

Соединительное оборудование
Крепеж класса 8 rec

FL-7435H

MSRP:

$55.00

Сейчас:

49,50 $

Быстрый просмотр

ФоллТек

FallTech 7414P Приварной анкер с D-образным кольцом и монтажной пластиной без покрытия

MSRP:

$31,50

Сейчас:

25,20 $

Характеристики:

Имеет анкерную пластину из легированной стали размером 2″ x 4-1/2″ без покрытия и D-образное кольцо из плакированной стали.
Гладкая стальная анкерная пластина идеально подходит для постоянного приваривания.
Отверстия 1/2″ также…

ФЛ-7414П

MSRP:

$31,50

Сейчас:

25,20 $

Быстрый просмотр

ФоллТек

FallTech 7451A Вращающийся анкер с D-образным кольцом и шурупом по бетону

MSRP:

$64,50

Сейчас:

51,60 $

Особенности:

Временные и постоянные заявки
Для вертикального или потолочного применения
Встроенная втулка для самоориентирующегося на 360 градусов D-образного кольца
Многоразовый анкер из оцинкованной нержавеющей стали…

FL-7451A

MSRP:

$64,50

Сейчас:

51,60 $

Быстрый просмотр

ФоллТек

FallTech 7451AC Вращающийся анкер с D-образным кольцом без креплений

MSRP:

$53,00

Сейчас:

42,40 $

Особенности:

Настраиваемое решение для крепления
Анкерный кронштейн со встроенным D-образным кольцом
Универсальная втулка
Большая стиральная машина
Предназначен для установки в отверстие, просверленное в бетоне, с фиксацией пользователем. ..

FL-7451AC

MSRP:

$53,00

Сейчас:

42,40 $

Быстрый просмотр

Клиенты также просмотрели

Быстрый просмотр

ФоллТек

FallTech 7435H Анкер с D-образным кольцом с болтовым креплением, отверстие 5/8 дюйма

MSRP:

$55.00

Сейчас:

49 долларов.50

Характеристики:

Соединительное оборудование
Рекомендуются крепежные детали класса 8

Строительство
Кованый сплав…

FL-7435H

MSRP:

$55.00

Сейчас:

49,50 $

Быстрый просмотр

ФоллТек

FallTech 7414P Приварной анкер с D-образным кольцом и монтажной пластиной без покрытия

MSRP:

$31,50

Сейчас:

25,20 $

Характеристики:

FL-7414P

MSRP:

$31,50

Сейчас:

25,20 $

Быстрый просмотр

ФоллТек

FallTech 7414SS Стальное D-образное кольцо с болтовым креплением Анкерная пластина из нержавеющей стали с болтовым креплением

MSRP:

$45,50

Сейчас:

$40,95

Характеристики: D-образное кольцо из сверхпрочной стали Пластина из нержавеющей стали Можно использовать многократно. Для использования со стальными балками, колоннами и конструкциями. Крепится с помощью болтов 1/2″, класса 5, гаек и стопорных шайб. Номинальные характеристики свыше…

FL-7414SS

MSRP:

$45,50

Сейчас:

40,95 $

Быстрый просмотр

ФоллТек

FallTech 7451AC Вращающийся анкер с D-образным кольцом без креплений

MSRP:

$53,00

Сейчас:

42,40 $

Особенности:

FL-7451AC

MSRP:

$53,00

Сейчас:

42,40 $

Быстрый просмотр

ФоллТек

Постоянный кровельный анкер FallTech 7431

MSRP:

$37.00

Сейчас:

29,60 $

Особенности:

Рассчитан на более чем 5000 фунтов ..
Соответствует требованиям OSHA 1926 и ANSI Z359.
Для постоянного размещения под коньковыми крышками.
Соответствует пикам крыши 1/12 или больше.
Крепления с 3-1/2″…

MSRP:

$37.00

Сейчас:

29,60 $

Быстрый просмотр

ФоллТек

FallTech 7451C Вращающийся многоцелевой анкер с распорным болтом

MSRP:

$116,50

Сейчас:

93,20 $

Особенности:

Временные и постоянные заявки
Для вертикального или потолочного применения
Встроенная втулка для самоориентирующегося на 360 градусов D-образного кольца
Оцинкованная нержавеющая сталь многоразового использования. ..

FL-7451C

MSRP:

$116,50

Сейчас:

93,20 $

Быстрый просмотр

ФоллТек

Стальной рельсовый анкер FallTech 7495A

MSRP:

$187.00

Сейчас:

$168,30

Двойная пластина из оцинкованной стали; Серповидное ушко для легкого присоединения стропа; Подходит для диапазона 112 фунтов. до 141 фунта. Характеристики рельса: Разработаны для защиты и удержания от падения Для использования с FallTech…

FL-7495A

MSRP:

$187.00

Сейчас:

168,30 $

Быстрый просмотр

ФоллТек

FallTech 7451A1 Шуруп по бетону Hilti 1 шт/уп для использования с 7451AC

MSRP:

$26. 00

Сейчас:

$23,40

7451A1 — Шуруп по бетону, 1 шт. в упаковке Особенности: Настраиваемое анкерное решение Анкерный кронштейн со встроенным D-кольцом Универсальная втулка Большая шайба Предназначен для установки в отверстие, просверленное в бетоне,…

FL-7451A1

MSRP:

$26.00

Сейчас:

23,40 $

Быстрый просмотр

ФоллТек

Комплект анкерных болтов FallTech 7495K для стальных рельсов

MSRP:

$265,50

Сейчас:

$238,95

Двойная пластина из оцинкованной стали; Серповидное ушко для легкого присоединения стропа; Подходит для диапазона 112 фунтов. до 141 фунта. **Включает строп для свободного падения 8247 Ironman 12’ Особенности: Предназначен для. ..

FL-7495K

MSRP:

$265,50

Сейчас:

238,95 $

Быстрый просмотр

ФоллТек

Балочная тележка FallTech 7711 для тяжелых условий эксплуатации

MSRP:

$398,50

Сейчас:

358,65 $

Особенности: Стальная рама и колеса Подходит для фланцев балки шириной от 3 до 8 дюймов и толщиной до 1,25 дюйма Для временной или постоянной установки на горизонтальных балках с закрытыми концами Прочная стальная конструкция…

FL-7711

MSRP:

$398,50

Сейчас:

358,65 $

Быстрый просмотр

Анкерный болт из нержавеющей стали

18-8, Анкерный болт из нержавеющей стали 18-8, Анкерный болт из нержавеющей стали 18-8 Производители, поставщики и экспортеры

Анкерные болты из нержавеющей стали 18-8, Анкерные болты из нержавеющей стали 18-8, Анкерный болт из нержавеющей стали 18-8, Анкерный болт со штифтом из нержавеющей стали 18-8, Анкерный болт с втулкой из нержавеющей стали 18-8, Анкер пулевидного типа из нержавеющей стали 18-8, Поставщики анкерных болтов SS 18-8 в Мумбаи, Индия.

Есть много известных компаний, которые, как известно, являются лучшими поставщиками и экспортерами анкерных болтов из нержавеющей стали 18-8. Это болты, которые доступны для вас в различных формах и размерах, а также доступны для вас по рентабельным ценам. Есть различные спецификации этих болтов, доступных людям, поскольку они доступны в различных размерах согласно требованиям клиентов. Дайте нам знать больше о анкерных болтах из нержавеющей стали 18-8.

Анкерные болты из нержавеющей стали 18-8 похожи на анкерные болты штифтового типа с двойным кольцом, втулкой и конической гайкой. Это болты, которые используются в таких отраслях, как нефтяная, газовая, пищевая промышленность и многие другие. Они используются людьми как для оригинального оборудования, изготовления, так и для замены болтов. Болты известны как резьбовые крепления. Это болты, которые используются, чтобы можно было легко соединить объекты.

Анкерные болты из нержавеющей стали 18-8 изготавливаются из сырья самого высокого качества, которое проходит испытания и своевременную сертификацию, а также таким образом, чтобы на последнем этапе производства не было замечено никаких повреждений. Их упаковывают в деревянные ящики, чтобы не было видно повреждений при перемещении из одного места в другое.

Это анкерные болты из нержавеющей стали 18-8, изготовленные с учетом как национальных, так и международных стандартов. Это все о анкерных болтах из нержавеющей стали 18-8. Длина этих болтов составляет от 3 мм до 200 мм. некоторые из стандартов этих болтов — ASME, ASTM, IFI, JIS, AS, DIN и ANSI.

Клиновые анкерные болты из нержавеющей стали 18-8, анкер с втулкой из нержавеющей стали 18-8, анкерные болты для бетона из нержавеющей стали 18-8, втулка из нержавеющей стали 18-8 и коническая гайка, анкер с одним кольцом из нержавеющей стали 18-8, накидная втулка из нержавеющей стали 18-8 Экспортер анкеров, производитель якорей для тяжелых условий эксплуатации 18-8 в Индии.

Мы специализируемся на 18-8 Анкерный болт из нержавеющей стали Экспорт в Турцию, Египет, Сингапур, Малайзию, Индонезию, Иорданию, Южную Африку, Оман, Катар, Италию.

18-8 анкерных болтов из нержавеющей стали Спецификация:

Стандарт	:	ASME, ASTM, IFI, JIS, AS, DIN, ANSI
Длина	:	от 3 мм до 200 мм
Размер	:	М3 — М56 \| от 3/6″ до 2″ \| Пользовательские размеры
Тип	:	Анкерные болты из нержавеющей стали 18-8

Анкер пулевидный из нержавеющей стали 18-8

Нержавеющая сталь 18-8 Анкер с гильзой

Прейскурант анкерных болтов из нержавеющей стали 18-8 Цена: Анкерные болты из стали

28 0,1-500 долл. США / шт. (цена FOB)

Цена анкерных болтов из нержавеющей стали 18-8: 0,1-500 долл. США / шт. (цена FOB)

Анкерные болты из нержавеющей стали 18-8 в наличии на складе Leoscor Alloys & Steel Inc. Анкерные болты из нержавеющей стали 18-8, Поставщики анкерных болтов из нержавеющей стали 18-8, Экспортер анкерных болтов со штифтом из нержавеющей стали 18-8, Анкерные болты с двойным кольцом из нержавеющей стали 18-8, Дилер анкерных болтов из нержавеющей стали 18-8, Тип пули из нержавеющей стали 18-8 Поставщики анкеров в Мумбаи, Индия, анкерные болты 18-8, анкерные болты из нержавеющей стали 18-8, анкерные болты из нержавеющей стали 18-8, дистрибьюторы втулки и конической гайки из нержавеющей стали 18-8, анкерные болты из нержавеющей стали 18-8, 18- 8 Одиночное кольцо из нержавеющей стали, SS 18-8 Поставщики анкерных болтов, 18-8 Анкерные болты, SUS 18-8 Анкер с оберточной втулкой Stockist, SS 18-8 Heavy Duty Shield Anker, 18-8 SS Поставщики анкерных болтов, Мы больше всего в Индии надежный производитель, поставщик и экспортер анкерных болтов из нержавеющей стали 18-8, анкерные болты SS 18-8 доступны в различных размерах и спецификациях в ИНДИИ.

18-8 Служба с приложением для приложений для приложений для приложений из нержавеющей стали

Газопроводная промышленность

Петрохимическая промышленность

Промышленность электростанции

Промышленность пищевых переработков

Промышленные отрасль.

Access Fund — Передовой опыт размещения болтов

Джейсон Хаас

Стандарты качества болтов
Сверление и установка нового механического болта
Сверление и установка нового вклеиваемого болта
Ручное сверление
Рекомендации по разработке новых маршрутов

Стандарты качества болтов

Дни использования болтов из плакированной стали и специальных товаров в хозяйственных магазинах должны уйти в прошлое. Как болтеры, так и повторные болтеры должны вставлять в скалу только самый лучший металл, доступный в настоящее время. Срок службы современного болта должен составлять 50 лет, а болты из плакированной стали в настоящее время этого не делают. Новым стандартом, в большинстве случаев, является нержавеющая сталь.

Интересно, что болты с покрытием имеют более высокий номинальный крутящий момент, чем болты из нержавеющей стали, что иногда интерпретируется как означающее, что болты с покрытием прочнее и безопаснее. Но это не совсем точно, особенно после того, как болт много лет подвергался воздействию непогоды.

Использование плакированной стали изначально дешевле, что делает их привлекательными. Однако, если болт необходимо заменить два, три или даже четыре раза перед аналогом из нержавеющей стали, действительно ли это дешевле в долгосрочной перспективе? Кроме того, кто будет делать замену? Первый восходящий мотивирован проложить новый маршрут, но он может быть менее заинтересован в обновлении оборудования на этом маршруте. Думайте о долгосрочной перспективе. Надеюсь, детям ваших детей не придется заменять установленный вами болт сегодня.

Значит, плакированная сталь определенно отсутствует, но всегда ли используется нержавеющая сталь? Чтобы определить лучший тип болта для использования на конкретной скале, важно знать, каковы условия окружающей среды в этом районе. Международный союз альпинистских ассоциаций (UIAA) — мировой лидер в установлении стандартов безопасности для альпинистского снаряжения — создал четыре категории или зоны, в которых существуют участки для скалолазания и, следовательно, шлямбуры. Каждая категория имеет свои особенности размещения болтов.

Следует отметить, что UIAA определяет рекомендуемый потенциальный срок службы болта в 50 лет. UIAA использует этот временной интервал, потому что это тот же эталон, который используется в строительной отрасли для критических с точки зрения безопасности крепежных изделий Европейской организацией технических разрешений (EOTA), которая определяет 50 лет как нормальный срок службы строительных изделий.

Класс 1 включает зоны с высокой коррозией. Как правило, это приморские скалы, такие как скалы в Таиланде, Вьетнаме и Кайман-Брак, где хлор из океана может вызвать быстрое коррозионное растрескивание под напряжением (SCC). Но также возможно получение СКК в некоторых карстовых образованиях, к которым относятся известняковые и доломитовые образования, а значит, возможно наличие участков 1 класса, находящихся внутри суши. В этих зонах с высокой степенью коррозии SCC может произойти очень быстро, иногда в течение одного года, поэтому альпинистам необходимо использовать болты из титана класса 2 и материалы с высокой устойчивостью к коррозии (HCR).

Класс 2 на ступеньку ниже Класса 1, поэтому большинство материалов HCR будут работать. В этой зоне SCC может возникать в нескольких болтах на каждую 1000 болтов из нержавеющей стали марки 316 или 304 за период от 5 до 10 лет. Однако крайне маловероятно, что большинство этих болтов благополучно прослужат 50 лет, поэтому титан лучше всего подходит и для этого класса альпинистских зон. Примером территории класса 2 в США являются скалы на Гавайях.

Класс 3 определяется как все другие открытые скалолазные площадки. Болты, размещенные в этих скалах, нуждаются в разумной коррозионной стойкости, но SCC на самом деле не является проблемой. Для этих областей болты из нержавеющей стали являются стандартом. Опять же, это означает, что болты из плакированной стали неприемлемы.

Класс 4 — это закрытые помещения, такие как тренажерные залы для скалолазания.

Какой тип болта из нержавеющей стали следует использовать?
Не все болты из нержавеющей стали одинаковы. UIAA рекомендует использовать болты, изготовленные из стали марки 316, которая малодоступна в США, где большинство болтов и подвесок изготовлены из стали марки 304 с несколько меньшей прочностью. Petzl является одним из немногих производителей, производящих как болты, так и крюки из стали марки 316. Тем не менее, сталь марки 304 чертовски прочна, и американские альпинисты должны найти баланс между идеальным и практичным и использовать лучшие доступные им материалы. Хотя цель состоит в том, чтобы использовать абсолютно лучший доступный материал, сталь марки 316 не всегда доступна в США. Кроме того, сталь марки 304 подходит для альпинистских маршрутов в США и должна считаться здесь текущим стандартом качества нержавеющей стали.

Вы можете приобрести как клиновые болты, так и болты с муфтой из нержавеющей стали, но клиновидные болты не так прочны, как их аналогичные болты с муфтой эквивалентного размера. По этой причине при бурении в хорошей породе мы рекомендуем использовать болты Powers из пяти частей из нержавеющей стали. Эти болты должны быть диаметром 1/2 дюйма, если только вы не сверлите вручную в местах, где электрические дрели не разрешены или непрактичны, например, в дикой местности или на скале. В этой ситуации можно использовать болт из нержавеющей стали диаметром 3/8 дюйма. В экстремальных условиях мягких пород также иногда может потребоваться болт немного большего диаметра (или вклейка).

Длина болта может варьироваться. В пуленепробиваемом граните стандартными являются болты длиной 2,75 дюйма. В более слабой породе, такой как песчаник или большинство вулканических пород, лучше использовать большую длину 4,75 дюйма. Однако в более слабой породе вам может понадобиться что-то с большей удерживающей силой, чем болт с муфтой, например, вклейка.

Новая устойчивая опция: болт Legacy Bolt от ClimbTech
Болт Legacy Bolt — новый болт с механической втулкой ClimbTech из нержавеющей стали — легко снимается, чтобы будущие поколения альпинистов могли повторно использовать отверстие для болта без каких-либо значительных усилий. Вы просто ослабляете шестигранную головку гаечным ключом, и весь блок вытягивается из отверстия под болт, ничего не оставляя внутри. Когда придет время, вы можете вставить новый устаревший болт, затянуть его и покончить с этим.

Эти болты довольно дорогие (хотя они поставляются с подвеской), но теоретически они будут более надежными, чем обычные болты Пауэрса из пяти частей из нержавеющей стали, потому что для их снятия требуется совсем немного усилий. В то время как пятикомпонентные полностью съемные, снятие требует усилий, и не все реболтеры могут захотеть выполнить необходимую работу вместо того, чтобы просто рубить и латать.

Если вы решите использовать старые болты, обратите внимание на пару вещей. Во-первых, правильный крутящий момент для затяжки болтов составляет 20 футо-фунтов, и если вы перетянете их, их будет чрезвычайно трудно выкрутить. Кроме того, болты предназначены для установки и удаления, а не для установки и замены. Это различие очень важно, потому что, другими словами, они не предназначены для того, чтобы их вытаскивали, проверяли на наличие коррозии, а затем снова вставляли. Если вы вытащите один болт, будьте готовы заменить его совершенно новым болтом.

Сверление и установка нового механического болта

Подавляющее большинство всех болтов, устанавливаемых сегодня в США, подпадают под эту категорию. Мы рекомендуем использовать 1/2-дюймовый пятисекционный болт с втулкой Powers (ранее Rawl) из нержавеющей стали вместо клиновых болтов из-за их превосходной прочности.

<br />

Не уверены, что это лучший болт для скалолазания? Ознакомьтесь с разделом «Стандарты качества болтов», описанным выше.

Инструменты, которые вам понадобятся:

Перфоратор
Сверло и дополнительная опора
Продувочная трубка (часто часть аквариумной трубки), ручной воздушный насос или баллончик со сжатым воздухом
Трубчатая щетка
Молоток
Ключ с трещоткой на 9/16 дюйма для болтов на 1/2 дюйма
Болты из нержавеющей стали

Шаг 1: Выберите хорошее место для размещения. (При повторном использовании одного и того же отверстия перейдите к шагу 2.) Если вы не можете повторно использовать одно и то же отверстие и должны просверлить новое, следует помнить о нескольких вещах. Во-первых, анкерная промышленность рекомендует размещать два отверстия на расстоянии не менее 10 диаметров анкера (примерно 5 дюймов для ½-дюймового болта) друг от друга, чтобы предотвратить выкрашивание и расщепление основного материала. Это расстояние должно быть тем больше, чем мягче порода. Болты также не должны располагаться вблизи краев и углов. По крайней мере, один анкер вышел из строя, потому что болты были установлены слишком близко к краю, и вес альпиниста откололся от куска скалы, в котором находился анкер.

При креплении болтами крыш и свесов ищите изломы под меньшим углом, где внешнее усилие на болт будет менее сильным. Кроме того, убедитесь, что нет небольших выступов, которые будут мешать болту войти заподлицо или блокировать подвес от легкого защелкивания карабином. Также убедитесь, что карабин, прикрепленный к подвеске, не будет затянут или перекручен камнем, таким как выступ или выступ.

Как только вы определите нужное место, слегка постучите по камню молотком. Вы хотите, чтобы это звучало солидно. Если он звучит глухо, как при постукивании по хлопьям, или если он издает глухой звук, как при ударе о землю, это неподходящее место для болта. Кроме того, обратите внимание на линии разлома, как до, так и после постукивания по скале, а также расслоение породы.

Шаг 2: При повторном использовании одного и того же отверстия под болт сделайте его глубже и шире. Если сверлите новое отверстие, просверлите отверстие. Обязательно пройдите немного глубже, чем сам болт. Это будет полезно при отсоединении конуса от втулки, когда следующему человеку потребуется заменить болт. Диаметр отверстия должен соответствовать диаметру болта, который вы будете размещать, который должен составлять 1/2 дюйма.

Шаг 3: Очистите отверстие. Важно удалить каменную пыль, чтобы болт мог правильно зацепиться за каменную стену. Выдуйте каменную пыль из отверстия, желательно с помощью ручного насоса или баллончика со сжатым воздухом, а не просто куском аквариумной трубки. Вставьте трубчатую щетку в отверстие и слегка почистите ее. В мягких породах чистка отверстия трубчатой щеткой может буквально расширить отверстие, поэтому будьте осторожны. Сдуйте последний кусочек каменной пыли.

Шаг 4: Вставьте 1/2-дюймовый болт с втулкой из нержавеющей стали. Если вы просверлили отверстие правильно, то болт просто так не встанет на место. На самом деле, посадка должна быть достаточно плотной, чтобы вам пришлось постучать по болту, чтобы он закрутился, а затем ударить немного сильнее, чтобы полностью погрузить болт.

Шаг 5: Наклоните крючок в направлении тяги. Один трюк — закрепить оттяжку

к вешалке и посмотреть, где она хочет естественно повесить. Не располагайте вешалки сбоку или под другими странными углами; вы хотите максимизировать расчетную прочность вешалки.

Шаг 6: Затяните болт, лучше всего с помощью динамометрического ключа, настроенного в соответствии со спецификациями производителя. Для 1/2-дюймового болта Powers из пяти частей из нержавеющей стали это крутящий момент 25 футо-фунтов. В то время как использование динамометрического ключа является лучшей практикой, реальность такова, что многие альпинисты затягивают болты, чтобы «пощупать» их, используя только гаечный ключ в форме полумесяца. Если вы планируете использовать серповидный ключ — и особенно если вы новичок в закручивании болтов — вам нужно выяснить, каково правильное «чувство». Потренируйтесь затягивать болт дома с помощью динамометрического ключа, а затем посмотрите, как ощущается это давление/сопротивление, используя только ваш серповидный ключ.

Опасность затягивания болта на ощупь связана с чрезмерным затягиванием, что может привести к отрыву болта или, что еще хуже, к разрушению под напряжением без разрыва болта, оставив в скале бомбу замедленного действия. Эмпирическое правило, которое используют некоторые разработчики, заключается в том, чтобы прекратить затягивание, когда пластиковое кольцо толщиной с бумагу прямо под болтом выдавливается и становится видимым. Это не научный подход, а скорее напоминание о чрезмерном затягивании. Также возможно недотянуть болт и создать раздражающий спиннер.

Как замаскировать вешалки
Рекомендуется замаскировать вешалки, чтобы уменьшить их заметное влияние. Вы можете купить их предварительно покрытыми у производителей, таких как Metolius, или вы можете сделать это самостоятельно. Оба покрытия имеют тенденцию стираться со временем, но обработка, выполненная производителем, прослужит намного дольше.

Если вы хотите замаскировать вешалки самостоятельно, сначала промойте их в посудомоечной машине, чтобы удалить остатки масла, что позволит лучше приклеиться краске. Используйте грунтовку для аэрозольной краски из хозяйственного магазина и нанесите слой или два на вешалки. Дайте им высохнуть около суток перед использованием.

Рекомендации по анкерным болтам
При установке нового анкера убедитесь, что болты расположены на достаточном расстоянии друг от друга. Расстояние между болтами должно быть около восьми дюймов в хорошей породе, такой как гранит, и до 18 дюймов в более мягкой породе. Анкерные болты, расположенные ближе друг к другу, могут сломать скалу. Если вы используете более широкое расстояние, не забудьте добавить цепь к анкерным болтам, чтобы уменьшить угол силы, прилагаемой веревкой. Кроме того, размещение болтов рядом может быть не лучшим решением в каждой ситуации — иногда лучше вертикальное расположение. Укладка болтов вертикально может позволить вам использовать лучшие скалы и избегать кромок скал. Просто убедитесь, что два болта выровнены с помощью цепи и быстрых звеньев.

Сверление и установка нового вклеиваемого анкера

В настоящее время вклеиваемые анкеры лучше всего подходят для работы с мягкими породами, включая большинство форм песчаника и известняка, а также некоторые вулканические породы, например сваренный туф Смита. Камень. Самым большим преимуществом вклеиваемых болтов перед механическими болтами является их высокая прочность на отрыв, что обусловлено равномерным распределением нагрузки по всему закладному стержню. В некоторых случаях прочность на отрыв превышает прочность самой породы.

<br />

Распорные болты, с другой стороны, полагаются на относительно небольшую площадь поверхности внутри отверстия для поглощения всей силы. Из-за этого прочность мягких пород на сжатие слишком мала, чтобы выдерживать высокие рабочие нагрузки, создаваемые механическими болтами. Вклейки также лучше защищены от коррозии и элементов внутри отверстия, так как эпоксидная смола предотвращает проникновение влаги в отверстие под болт.

Инструменты, которые вам понадобятся:

Перфоратор
Удлиненное сверло
Продувочная трубка (часто часть аквариумной трубки), ручной воздушный насос или баллончик со сжатым воздухом
Трубчатая щетка
Клей (эпоксидный) и насадки
Пистолет для герметика, который будет работать с клеем, который вы используете. Например, для клея Hilti требуется клеевой пистолет Hilti, а для клея Powers можно использовать стандартный пистолет для герметика. Но бутылки бывают разных размеров, поэтому убедитесь, что клей подходит к пистолету. Кроме того, лучше купить прочный, крепкий пистолет для герметика, а не дешевый вариант, так как он, скорее всего, сломается.
Тряпки или бумажные полотенца и пластиковый пакет, чтобы бросить их в
Молоток
Вклеиваемые болты

Шаг 1: Выберите хорошее место для размещения. (При повторном использовании одного и того же отверстия перейдите к шагу 2.) Если вы не можете повторно использовать одно и то же отверстие и должны просверлить новое, следует помнить о нескольких вещах. Во-первых, анкерная промышленность рекомендует размещать два отверстия на расстоянии не менее 10 диаметров анкера (примерно 2,5 дюйма для 1/2-дюймового болта) друг от друга, чтобы предотвратить выкрашивание и расщепление основного материала. Это расстояние должно быть тем больше, чем мягче порода. Болты также не должны располагаться вблизи краев и углов. По крайней мере, один анкер вышел из строя, потому что болты были установлены слишком близко к краю, и вес альпиниста откололся от куска скалы, в котором находился анкер.

Шаг 2: При повторном использовании одного и того же отверстия под болт сделайте его глубже и шире. Если сверлите новое отверстие, просверлите отверстие. Обязательно углубите болт примерно на полдюйма, чтобы клей попал в заднюю часть отверстия и полностью покрыл болт. Диаметр отверстия будет зависеть от типа клея, который вы используете; уточняйте у производителя.

Шаг 3: Очистите отверстие. Еще более важно, чтобы отверстие было чистым для вклеек, чем для механических болтов. Вы хотите, чтобы клей приклеился к болту, а также к камню, но есть предел. Чем лучше отполирован камень, тем труднее клей сцепится с ним. Выдуйте каменную пыль из отверстия. Вставьте трубчатую щетку в отверстие и слегка почистите ее, затем снова выдуйте каменную пыль.

Шаг 4: Поместите тюбик с клеем (эпоксидным) в стандартный пистолет для герметика, наденьте насадку, несколько раз нажмите курок пистолета, пока клей не начнет выходить из наконечника сопла. Нанесите каплю клея на пластиковый пакет или небольшой камень перед тем, как набрызгать клей в отверстие. Это поможет убедиться, что клей, поступающий в отверстие, перемешан, и даст возможность проверить, затвердевает ли используемый клей, как ожидалось.

Шаг 5: Нанесите клей в отверстие. Начните с задней части отверстия и медленно вытаскивайте пистолет, продолжая заполнять отверстие клеем. Трудно сказать, сколько клея вы залили в отверстие, но лучше больше, чем меньше, так как вы не сможете добавить клей постфактум. Некоторое количество клея неизбежно выдавится из отверстия, когда вы вставите болт. Ничего страшного, просто сотрите лишний клей тряпкой.

Шаг 6: Вставьте болт. Вставьте болт в отверстие пальцами как можно глубже. Некоторые вставки требуют постукивания молотком. Обязательно используйте молоток из нержавеющей стали или установочное устройство Climb Tech — молотки из нержавеющей стали на клеях из нержавеющей стали могут вызвать перенос небольшого количества металла, что может вызвать некоторую поверхностную коррозию поверхности. Вбейте оставшуюся часть клея молотком. Старайтесь сохранять ориентацию глаза как можно более перпендикулярной к земле. Когда болт полностью войдет в отверстие, постучите по краю проушины, если ориентацию все еще нужно исправить.

Шаг 7: Вытрите лишний клей, который вытек из отверстия. Если излишков клея нет, значит, вы налили недостаточно клея в отверстие. Вы не хотите, чтобы вышло много клея, это просто пустая трата, но некоторые гарантируют, что вы использовали достаточно. Если ничего не вышло, рассмотрите возможность извлечения болта. Вы должны сделать это немедленно, иначе клей затвердеет, и для этого требуется фанковое устройство. Добавьте еще клея и вставьте болт обратно. Количество времени, которое вам нужно сделать, прежде чем клей затвердеет, зависит от температуры: чем теплее, тем меньше времени у вас есть.

Примечание: клей грязный; принесите много тряпок или бумажных полотенец и несколько пластиковых пакетов для продуктов, чтобы положить их. Клей быстро сохнет, и вы также будете использовать много сопел, если не будете осторожны. Многие разработчики, прокладывающие весь маршрут клеем, хранят клей в холодильнике до тех пор, пока не будут готовы его использовать. Клей может высохнуть внутри сопла так быстро, что вы можете не успеть просверлить отверстие, вставить болт, опустить вниз и затем сделать это снова. Лучший способ максимально использовать ваши насадки — это полностью подготовить маршрут, прежде чем пытаться заклеить любое из отверстий. Если все отверстия предварительно просверлены, все, что вам нужно сделать, это заполнить отверстие клеем и вставить болт. Это, как правило, позволяет вам использовать одну насадку на большей части маршрута, если на улице не слишком жарко.

Наконец, время высыхания приклеивания зависит от используемого клея; читайте литературу производителя. Некоторый клей хорош в течение нескольких часов, в то время как другие могут занять до двух дней. Здесь важно, чтобы вы сообщали людям, если маршрут еще небезопасен.

Ручное сверление

В некоторых отношениях ручное сверление — это утерянное искусство, от которого быстро отказались с появлением перфоратора. Однако в некоторых частях страны, особенно в дикой местности, использование электроинструментов является незаконным. Из-за этого, если вы хотите установить (или заменить) болт, единственным вариантом является ручное сверление.

Техника выполнения этого требует немного больше практики, чем сверление электродрелью. Обязательно потренируйтесь на небольшом камне, прежде чем пытаться сделать настоящую дыру, иначе вы рискуете просверлить слишком широкую и неаккуратную дыру.

<br />

Ручное сверление является единственным случаем, когда допускается установка болтов размером 3/8 дюйма. Возможно, еще более важно, чтобы они были из нержавеющей стали, так как ручное сверление затруднено, и люди, вероятно, не будут выстраиваться в очередь за возможностью заменить ваш болт через 10–15 лет, когда начнется коррозия. Обратите внимание, что некоторые люди вручную сверлить болты большего диаметра, чем 3/8 дюйма, и это здорово. Например, волонтеры в ущелье Ред-Ривер сделали все возможное и вручную просверлили ½-дюймовые болты для замены анкеров на маршрутах в пустыне Клифти. Кроме того, направляющий крутящий момент для 3/8-дюймовых пятикомпонентных болтов Powers из нержавеющей стали составляет всего 12 футо-фунтов.

Инструменты, которые вам понадобятся:

Ручная дрель
Бит для каменной кладки SDS 3/8 дюйма
1/2-дюймовый серповидный ключ
Продувочная трубка
Трубчатая щетка
Молоток
Болты 3/8 дюйма

Шаг 1: Просверлите отверстие. При сверлении нового отверстия начинайте медленно, чтобы получить хорошее, чистое, прямое направляющее отверстие. Если вы повторно используете то же самое отверстие, из которого вы удалили 1/4 дюйма, направляющее отверстие уже настроено. В любом случае, начните мягко. Поместите дрель перпендикулярно скале, что не обязательно означает параллельность земле. Например, если вы крепите плиту болтами, угол должен быть за пределами горизонтали.

Ударьте молотком по концу сверла. Осколки камня будут разлетаться во время этого процесса, поэтому обязательно наденьте защитные очки. После того, как вы ударите дрелью, поверните ее примерно на 1/8–1/4 оборота, а затем сделайте еще один удар. Быстрые, легкие удары лучше, чем медленные, сильные удары, поскольку трензель с меньшей вероятностью застрянет. Кроме того, когда вы наносите удары по сверлу, позволяйте ему немного отскакивать с каждым ударом.

После того, как вы просверлите отверстие достаточно глубокое, чтобы вместить само сверло, ослабьте хватку сверла, чтобы оно слегка отскакивало при каждом ударе. Это подпрыгивание ускоряет процесс бурения за счет выброса пыли из отверстия. Распространенной проблемой является «двойной удар», когда вы взмахиваете молотком и ударяете по сверлу, а затем отскок снова быстро ударяет по молотку. Будьте осторожны, чтобы он не подпрыгивал слишком сильно, иначе вы можете получить широкое коническое отверстие.

Время от времени — примерно после 50 ударов — полезно прекратить бурение и продуть отверстие, чтобы удалить каменную пыль, которая может застрять в буре. Если сверло заедает, прекратите бить молотком. Попробуйте осторожно пошевелить сверло, пока оно не ослабнет. Если бита часто заедает, используйте более легкие и быстрые постукивания, а не медленные, сильные удары. Если вы уже делаете это, то бита, вероятно, затупилась и нуждается в замене. Изношенные биты могут повредить отверстие из-за его недостаточного размера, что затруднит попадание болта в отверстие.

Шаг 2: Очистите отверстие. Выдуйте пыль, почистите отверстие щеткой для труб и продуйте в последний раз.

Шаг 3: Вставьте болт с втулкой из нержавеющей стали. Если вы просверлили отверстие правильно, то болт просто так не встанет на место. На самом деле, вам придется постучать по болту, чтобы он закрутился, а затем ударить по нему немного сильнее, чтобы полностью вонзить его.

Шаг 4: Наклоните крючок в направлении тяги. Один трюк — закрепить оттяжку

к вешалке и посмотрите, где она естественно хочет повиснуть. Не располагайте вешалки сбоку или под другими странными углами; вы хотите максимизировать расчетную прочность вешалки.

Шаг 5: Затяните болт. Если вы сверлите вручную, вы, вероятно, находитесь в дикой местности, а это значит, что вы, вероятно, находитесь далеко от машины и пытаетесь двигаться как можно легче. Хотя использование динамометрического ключа является лучшей практикой, реальность такова, что вы, вероятно, будете использовать меньший и более легкий серповидный ключ и затягивать, чтобы «почувствовать». Если вы планируете использовать серповидный ключ — и особенно если вы новичок в закручивании болтов — вам нужно выяснить, каково правильное «чувство». Потренируйтесь затягивать болт дома с помощью динамометрического ключа, а затем посмотрите, как ощущается это давление/сопротивление, используя только ваш серповидный ключ.

Опасность затягивания болта на ощупь связана с чрезмерным затягиванием, что может привести к отрыву болта или, что еще хуже, к разрушению под напряжением без разрыва болта, оставив в скале бомбу замедленного действия. Эмпирическое правило, которое используют некоторые разработчики, заключается в том, чтобы прекратить затягивание, когда пластиковое кольцо толщиной с бумагу прямо под ним выдавливается и становится видимым. Это не научный подход, а скорее напоминание о чрезмерном затягивании. Также возможно недотянуть болт и создать раздражающий спиннер.

Соображения по разработке новых маршрутов

Хотя основное внимание в этом руководстве уделяется повторной прокладке и поддержанию установленных маршрутов, важно упомянуть некоторые соображения для людей, которые рассматривают возможность прокладки новых линий.

Во-первых, пожалуйста, не относитесь к этой возможности легкомысленно. Скорее всего, другие, по крайней мере, видели вашу линию, поэтому убедитесь, что она достойна болтового крепления, прежде чем погрузить ее в какое-либо оборудование — вы не сможете рассверлить дыры. Для этого обратитесь к путеводителю и поговорите с местными первопроходцами. Затем установите верхний якорь, используя традиционное снаряжение или строповав деревья или другие природные объекты, и спускайтесь по маршруту, удаляя по пути все свободные камни. Пройдите маршрут несколько раз и предложите друзьям сделать то же самое.

Если это достойная линия, обратите особое внимание на места потенциального вырезания. Отметьте места мазком мела и убедитесь, что они доступны для всех альпинистов — как высоких, так и невысоких. Если вы не планируете прокладывать маршрут в тот же день, вы также можете использовать деревянные мелки, которые служат дольше, чем мел, для разметки и легко стираются.

Места отсечения должны располагаться рядом с прочными зацепами и относительно удобными позициями для лазания. Вообще говоря, болты легче защелкнуть, если они отодвинуты в одну или другую сторону от тела альпиниста. В то же время идеально, чтобы линия болтов была относительно прямой, чтобы уменьшить сопротивление веревки. Будущее место крепления болта должно быть на гладком твердом камне размером с баскетбольный мяч. Избегайте карманных, полых или хрупких камней. Не размещайте болты рядом с краями или углами, так как они не такие прочные.

Ваш первый болт должен находиться на такой высоте от земли, на которой лидер может безопасно подняться без защиты, потому что вам нужно как можно больше веревки, чтобы свести к минимуму силу падения на этот болт. Однако второй болт должен располагаться несколько ближе к первому, чтобы свести к минимуму воздействие на первый болт, а также предотвратить падение на землю. Начиная с третьего болта расстояние должно быть любым, подходящим для местности, но в целом рекомендуется стрелять на расстоянии от 8 до 10 футов между болтами.

Помните об уступах и других препятствиях, с которыми лидер может столкнуться во время падения. Болты, которые можно отцепить от уступов, должны располагаться как можно выше над уступом, а следующий болт должен располагаться достаточно близко, чтобы предотвратить приземление лидера на уступ при более позднем падении.

Перед установкой болтов обязательно замаскируйте вешалки, купив предварительно обработанные вешалки или самостоятельно покрасив их грунтовкой. Не распыляйте краску на вешалки, уже установленные в скале — в конечном итоге вы просто окрасите саму скалу. Краска со временем отслоится, но цель состоит в том, чтобы уменьшить визуальное воздействие. Наконец, не кладите ненужное оборудование в скалу — вы должны использовать болты из нержавеющей стали в сочетании с подвесками из нержавеющей стали. Единственным исключением являются случаи, когда необходимы титановые клеи. Мы рекомендуем вам найти наставника, быть в безопасности и консультироваться с сообществом; они это оценят, и вам больше понравятся новые маршруты, если они понравятся и другим.

Болты перекрытий, анкерные болты, строительные изделия, арматура, стяжная проволока армирование и минимальное сжатие
прочность 3300 фунтов на квадратный дюйм обеспечивает монтаж сэндвич-панелей весом 4–5 тонн.
Закрепите прочность на отрыв, равную их предельной механической прочности.
при усилении 2 шт. № 3 Арматурный стержень x 2’-6 дюймов, изогнутый под углом 30°.

Полная заделка, армирование и минимальное сжатие
прочность 4500 фунтов на квадратный дюйм обеспечивает монтаж сэндвич-панелей весом 8-10 тонн.
Закрепите прочность на отрыв, равную их предельной механической прочности.
при усилении 2 шт. #5 Арматурный стержень x 3’-6″, изогнутый под углом 30°.

Анкер для сэндвич-панелей

Панель 8 дюймов (3 x 2 x 3 дюйма)

Анкер для сэндвич-панелей

Панель 9 дюймов (3 x 3 x 3 дюйма)

Анкер для сэндвич-панелей

Панель 10 дюймов (3,5 x 2 x 3,5 дюйма)

Анкер для сэндвич панелей

Панель 12 дюймов (4 x 4 x 4 дюйма)

болт и барашковая гайка в сборе

муфта подъема кольца

Муфта подъема кольца разработана с изогнутой блокирующей муфтой
корпус, который вращается, чтобы заблокировать выступающее кольцо подъемного анкера.

многоразовый шаблон для выемки с кольцевым подъемником

Многоразовые формирователи углублений Ring Lift изготавливаются с
прочный уретановый каучук для многоцелевого использования. Холдинг
пластина крепит формирователь углубления и анкер к опалубке с помощью
либо сваркой, либо болтами. Формирователь углубления крепится
наденьте его на два выступающих штифта на монтажной пластине. Этот
обеспечивает точную установку и быструю сборку.

ПОДЪЕМНАЯ СИСТЕМА UT

ut lift anchor

ut recess former

ut lift anchor & recess former attachments

bolt & wing nut assembly

ut former mounting plate

ut lift anchor with clip

Анкер UT с зажимом предназначен для устранения болтового крепления формирователя углубления к каркасу. Специально разработанный зажим позволяет прикрепить анкер к каркасу без необходимости использования какого-либо крепежного оборудования. Расположение зажима определяет величину давления, которое формирователь давит на сердечник оболочки формы.

Как заказать:
• Укажите привязку UT для использования
• Укажите длину зажима (размер «L»)
• Укажите смещение (размер «0»), если клип не указан для центрирования.
• Укажите высоту сверху (размер «T») или снизу (размер «B») анкера UT.
• Укажите покрытие – обычное или оцинкованное.
• Укажите количество

Анкер петли кабеля

анкерная петля

Анкерная петля представляет собой экономичную подъемную систему для различных
приложений. Анкерная петля может быть как мокрой, так и привязанной.
до арматурной стали перед заливкой закладным
2/3 длины анкера.

Никаких специальных подъемных приспособлений не требуется, любой крюк или скоба
будет достаточно.

ВСТАВКИ ДЛЯ КАТУШЕК

Вставка для тонких плит

Вставка для рулонов тонких плит предназначена для использования в элементах тонких плит,
где вставки стандартной длины не подойдут.

Вставка с прямой спиральной петлей

Вставка с прямой спиральной петлей представляет собой эффективную вставку для подъема и
обработка сборных элементов.

Вставка с одинарной раструбной петлей

Конструкция вставки с одной раструбной петлей позволяет увеличить
грузоподъемность, чем у вставки с прямой катушкой, благодаря расширяющейся петле
конфигурация.

Крест-накрест двойная расширяющаяся спиральная петля

Крест-накрест двойная спиральная спиральная вставка позволяет
более высокая грузоподъемность, чем вставка с одинарной раструбной петлей из-за ее
крест-накрест двойная расклешенная конфигурация петли.

Двойная раструбная петлевая вставка

Двойная раструбная спиральная вставка позволяет выдерживать более высокую нагрузку
емкость, чем вставка с одинарной раструбной петлей, благодаря двойной
расклешенная конфигурация петли.

L-образная вставка катушки для ног

Двойная раструбная спиральная петля Конструкция с четырьмя ножками делает ее идеальной
вставка для тонких плит.

Открытая спиральная вставка

Открытая спиральная вставка имеет уникальную конструкцию с открытой спиралью для увеличения
срезной конус, увеличивающий грузоподъемность.

2-х опорная стяжка

2-х опорная стяжка — это эффективный способ подъема и перемещения тонких
стеновой бетонный элемент.

4-х опорная спиральная стяжка

4-х опорная спиральная стяжка может развивать высокую производительность за счет изменения проволоки
и диаметр рулона. Эти вставки идеально подходят для подъема и перемещения
сборные железобетонные элементы.

спиральный стержень

Доступны размеры нарезки.

Петля для подъема троса с резьбой

4-Strut Coil Tie может развивать большую грузоподъемность за счет изменения троса
и диаметр рулона. Эти вставки идеально подходят для подъема и перемещения
сборные железобетонные элементы.

КАТЕГОРИИ ПРОДУКЦИИ123

Загрузите наш НОВЫЙ каталог
Бетонные формовочные системы
и аксессуары

(8 МБ)

ПОСМОТРЕТЬ ПОЛНЫЙ СПИСОК НАШЕЙ АССОРТИМЕНТАЛЬНОЙ ПРОДУКЦИИ

Кольцевой болт M10 | ЭДЖОТ

Дом
Строительный крепеж
Товары
Крепеж для строительных лесов
Кольцевой болт EJOT® M10

Приложения
- Для анкеров для строительных лесов JZ3-GT и JA3-GT
Свойства
- Оцинкованная кованая сталь (согласно DIN 582)
- нержавеющая сталь A2
Технические характеристики
- Диаметр кольца: 25,0 мм
- Внутренняя резьба: M10

Загрузки

Паспорт продукта. pdf
132 КБ

Фильтр

Материал

Углеродистая стальНержавеющая сталь

Выбранные фильтры

Сбросить фильтры

0″ data-ejotvariantfilter-2=»M10″ data-ejotvariantfilter-4=»9430300300″ data-ejotvariantfilter-5=»Ring bolt M10-25 stainless steel»>

Published by admin

View all posts by admin

Идентификатор заказа	Артикул №	Диаметр кольца мм	Внутренняя резьба		Ед. изм
Кольцевой болт М10-25 из нержавеющей стали	9430300300	25,0	М10	Нержавеющая сталь	50
Технические характеристики Диаметр кольца 25,0 Внутренняя резьба М10 Материал Нержавеющая сталь Идентификатор заказа Кольцевой болт M10-25 из нержавеющей стали Блок 50

Идентификатор заказа

Артикул №

Диаметр кольца мм

Внутренняя резьба

Ед. изм

Кольцевой болт М10-25 из нержавеющей стали

9430300300

25,0

М10

Нержавеющая сталь

Технические характеристики

Диаметр кольца: 25,0
Внутренняя резьба: М10
Материал: Нержавеющая сталь
Идентификатор заказа: Кольцевой болт M10-25 из нержавеющей стали
Блок: 50

Размеры анкерных болтов по бетону для промышленности и дома

Размеры анкерных болтов по бетону

Размеры анкерных болтов по бетону с гайкой:

Размеры анкерных болтов по бетону с крюком:

Химические анкеры

Монтаж

Вывод

Технология кладки стен из газобетонных блоков

Преображение за неделю или можно ли использовать гипсокартон в ванной

Преимущества домов из СИП-панелей

Альтернатива блокам питания для шуруповерта 12в и 18в. Замена своими руками

Станок для блоков своими руками – простое оборудование для изготовления керамоблоков, шлакоблоков, арболитовых, газосиликатных и других строительных блоков

Болт анкерный: виды, особенности установки

Разновидности анкеров

Как правильно выбирать анкерные болты

Установка анкерного болта

Рассверливание отверстия

Очистка отверстия от мусора

Установка крепления

Анкерный болт с кольцом

Анкерный болт с кольцом — технические характеристики: tvin270584 — LiveJournal

Каталог Анкеры

Североамериканская ветроэнергетика Библиотека выпусков

FallTech 7435 Анкер с D-образным кольцом на болтах со шпилькой и гайкой

ФоллТек

Описание

Особенности:

Технические характеристики:

Предупреждения:

Продано/Каждый

Дополнительная информация

Сопутствующие товары

Удлинитель D-образного кольца Falltech

FallTech 7435H Анкер с D-образным кольцом с болтовым креплением, отверстие 5/8 дюйма

FallTech 7414P Приварной анкер с D-образным кольцом и монтажной пластиной без покрытия

FallTech 7451A Вращающийся анкер с D-образным кольцом и шурупом по бетону

FallTech 7451AC Вращающийся анкер с D-образным кольцом без креплений

Клиенты также просмотрели

FallTech 7435H Анкер с D-образным кольцом с болтовым креплением, отверстие 5/8 дюйма

FallTech 7414P Приварной анкер с D-образным кольцом и монтажной пластиной без покрытия

FallTech 7414SS Стальное D-образное кольцо с болтовым креплением Анкерная пластина из нержавеющей стали с болтовым креплением

FallTech 7451AC Вращающийся анкер с D-образным кольцом без креплений

Постоянный кровельный анкер FallTech 7431

FallTech 7451C Вращающийся многоцелевой анкер с распорным болтом

Стальной рельсовый анкер FallTech 7495A

FallTech 7451A1 Шуруп по бетону Hilti 1 шт/уп для использования с 7451AC

Комплект анкерных болтов FallTech 7495K для стальных рельсов

Балочная тележка FallTech 7711 для тяжелых условий эксплуатации

18-8, Анкерный болт из нержавеющей стали 18-8, Анкерный болт из нержавеющей стали 18-8 Производители, поставщики и экспортеры

18-8 анкерных болтов из нержавеющей стали Спецификация:

Прейскурант анкерных болтов из нержавеющей стали 18-8 Цена: Анкерные болты из стали

18-8 Служба с приложением для приложений для приложений для приложений из нержавеющей стали

Access Fund — Передовой опыт размещения болтов

Стандарты качества болтов

Сверление и установка нового механического болта

Сверление и установка нового вклеиваемого анкера

Ручное сверление

Соображения по разработке новых маршрутов

Анкер для сэндвич-панелей

Анкер для сэндвич-панелей

Анкер для сэндвич-панелей

Анкер для сэндвич панелей

болт и барашковая гайка в сборе

муфта подъема кольца

многоразовый шаблон для выемки с кольцевым подъемником

ПОДЪЕМНАЯ СИСТЕМА UT

ut lift anchor

ut recess former

ut lift anchor & recess former attachments

bolt & wing nut assembly

ut former mounting plate

ut lift anchor with clip

Анкер петли кабеля

анкерная петля

ВСТАВКИ ДЛЯ КАТУШЕК

Вставка для тонких плит

Вставка с прямой спиральной петлей

Вставка с одинарной раструбной петлей

Крест-накрест двойная расширяющаяся спиральная петля

Двойная раструбная петлевая вставка
