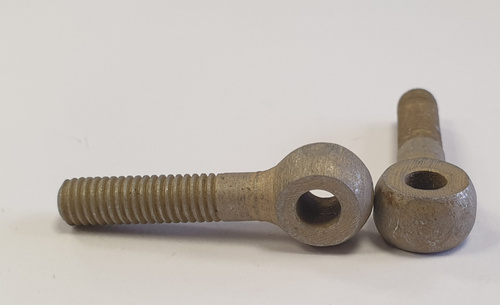

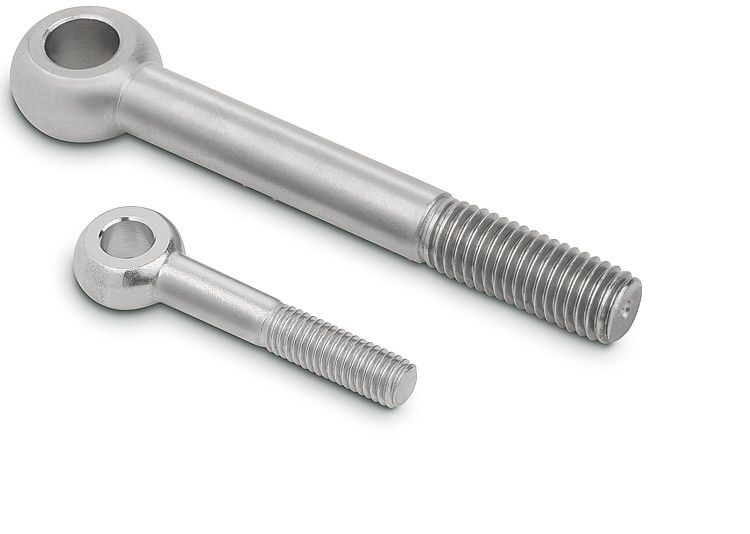

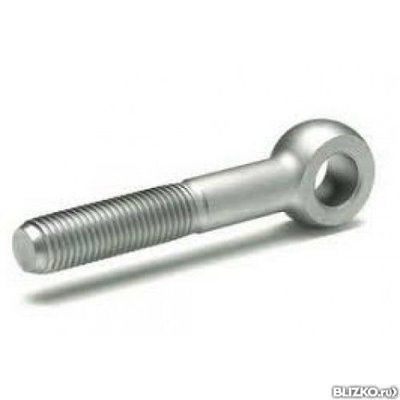

Болты откидные: Купить болты откидные всех размеров

ГОСТ 3033-79 Болты откидные

• исполнение 1

• исполнение 2

• исполнение 3

из следующих материалов:

Углеродистых, легированных марок сталей
Класс прочности	Марка стали
3.6	10, 10кп
4.6	20
4.8	10, 10кп
5.6	30, 35
5.8	10, 10кп, 20, 20кп
6.6	35, 45, 40Г
6.8	20, 20кп
8.8; 10.9; 12.9	35, 35Х, 38ХА, 45Г, 40Г2, 40Х, 30ХГСА, 35ХГСА, 16ХСН, 20Г2Р
Коррозионно-стойких, жаропрочных, жаростойких и теплоустойчивых сталей
Группа материалов	Марка стали
21	12Х18Н10Т, 12Х18Н9Т, 10Х17Н13М2Т, 10Х17Н13М3Т, 06ХН28МДТ
22	12Х13, 08Х21Н6М2Т
23	20Х13, 14Х17Н2
24	10Х11Н23Т3МР
25	13Х11Н2В2МФ, 25Х1МФ, 25Х2М1Ф, 20Х1М1Ф1ТР
26	07Х16Н6
Цветных сплавов
Группа материалов	Марка сплава
31	АМг5П, АМг5
32	Латунь Л63, Латунь ЛС59-1
33	Латунь Л63 антимагнитная, Латунь ЛС59-1 антимагнитная
34	Бронза Бр. АМц9-2
35	Д1, Д1П, Д16, Д16П

Вся продукция, поставляемая компанией «ГОСТМЕТИЗ», может быть покрыта следующими видами защитных, гальванических покрытий:

Вид покрытия	Обозначение покрытия
	цифровое	по ГОСТ 9.306
Цинковое, хроматированное	01	Ц. хр
Кадмиевое, хроматированное	02	Кд. хр
Многослойное: медь-никель	03	М. Н
Многослойное: медь-никель-хром	04	М. Н. X. б
Окисное, пропитанное маслом	05	Хим. Окс. прм
Фосфатное, пропитанное маслом	06	Хим. Фос. прм
Оловянное	07	О
Медное	08	М
Цинковое	09	Ц
Окисное, наполненное хроматами	10	Ан. Окс. нхр
Окисное из кислых растворов	11	Хим. Пас
Серебряное	12	Ср
Никелевое	13	Н

Болты откидные.

Конструкция и размеры – РТС-тендер

• Обозначение: ГОСТ 3033-79

• Статус: действующий

• Название русское: Болты откидные. Конструкция и размеры

• Название английское: Eye bolts. Design and dimensions

• Дата актуализации текста: 06.04.2015

• Дата актуализации описания: 01.01.2021

• Дата издания: 01.11.2006

• Дата введения в действие: 01.01.1981

• Область и условия применения: Настоящий стандарт распространяется на откидные болты с резьбой диаметром от 5 до 36 мм. Стандарт не распространяется на откидные болты станочных приспособлений

• Опубликован: официальное изданиеБолты. Технические условия. Конструкция и размеры: Сб. стандартов. — М.: Стандартинформ, 2006 год

• Утверждён в: Госстандарт СССР

Закупки с
Болты откидные. Конструкция и размеры

Посмотреть все закупки по стандарту

ТЕКСТ ДОКУМЕНТА

ОРИГИНАЛ ДОКУМЕНТА


     ГОСТ 3033-79

Группа Г31

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

БОЛТЫ ОТКИДНЫЕ

МКС 21.060.10

ОКП 12 8000

Дата введения 1981-01-01

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета по стандартам от 05.09.79 N 3342

2. ВЗАМЕН ГОСТ 3033-73

3. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

4. Ограничение срока действия снято по протоколу  N 5-94 Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 11-12-94)

5. ИЗДАНИЕ с Изменением N 1, утвержденным в июле 1987 г. (ИУС 11-87)

1. Настоящий стандарт распространяется на откидные болты с резьбой диаметром от 5 до 36 мм.

Стандарт не распространяется на откидные болты станочных приспособлений.

2. Откидные болты должны изготовляться исполнений:

1 — болты с круглой головкой;

2 — болты с круглой головкой и с отверстием под шплинт;

3 — болты с вилкой.

Болты могут изготовляться классов точности В и С.

3. Конструкция и размеры откидных болтов исполнений 1 и 2 должны соответствовать указанным на чертеже и в табл.1, а исполнения 3 — на чертеже и в табл.2.

_______________
     * Размер для справок.

Таблица 1


Размеры в мм

Шарнирные болты — Surelock McGill

• Аксессуары для дверей и окон

Шарнирные болты Surelock McGill, или, как их чаще называют, «собачьи болты», обеспечивают дополнительный уровень защиты шарнирной стороны двери во время нападения.

Петли с низким уровнем защиты часто являются жертвой для злоумышленников, особенно на дверях, открывающихся наружу, поскольку они хорошо видны потенциальным злоумышленникам. Снятие петель позволяет отделить дверь от рамы и становится возможным несанкционированное проникновение в помещение. Благодаря высоконадежным шарнирным болтам Surelock McGill, установленным на краю двери, их становится трудно снять, поскольку они выступают в раму в закрытом состоянии, и с ними нельзя манипулировать без значительного уровня силы.

Загрузить каталог сладостей

• Скрытый шарнирный болт
• Шарнирный болт для поверхностного монтажа

Скрытый шарнирный болт Н/Д

ОПЕРАЦИИ

Штифт шарнирного болта вставляется в край двери, выступая со стороны петель, чтобы его можно было вставить в упор в раме, когда дверь достигнет закрытого положения

ОСОБЕННОСТИ

• Болт из закаленной стали 15 мм (0,591 дюйма) с выступом 25 мм (0,984 дюйма)
• Доступны стальные опорные пластины толщиной 10 мм (0,394 дюйма) (для тяжелых условий эксплуатации) и 5 ​​мм (0,196 дюйма) (для средних нагрузок)
• Усиленные упоры для болтовых петель крепятся сзади в самой толстой части дверной рамы

ПРЕИМУЩЕСТВА

• Доступны засовы для средних и тяжелых условий эксплуатации для различных уровней безопасности дверных блоков
• Конструкция из закаленной стали обеспечивает длительное использование в различных условиях



Рейтинги и аккредитации

Протестировано на дверях до LPS 1175:SR4


Накладной шарнирный болт Н/Д

ОПЕРАЦИИ

Накладной шарнирный болт крепится к поверхности двери и ввинчивается в полосу из нержавеющей стали на противоположной стороне. Затем болт в закрытом состоянии вставляется в ответную планку или щель в дверной раме, защищая створку от принудительного удаления.

ХАРАКТЕРИСТИКИ

• Изогнутая секция болта выступает на 15 мм (0,591 дюйма) от основания и имеет диаметр 10 мм (0,394 дюйма)
• Уникальный изогнутый дизайн болта, который выступает и «зацепляется» за отверстие в дверной раме. В качестве альтернативы для крепления шарнирного болта

можно использовать стальную стопорную пластину толщиной 5 мм (0,196 дюйма), утопленную в дверной раме.

• Винты из нержавеющей стали и «хомутик» 5 мм крепят шарнирный болт к двери

ПРЕИМУЩЕСТВА

• Идеален для надежной установки в ретро-стиле на стороне петель двери



Рейтинги и аккредитации

Проверено на конкретных дверях до LPS 1175:SR4
