Чертежи копировального станка по дереву: Копировальный станок по дереву своими руками: чертежи, видео
Содержание
Фрезерно-копировальный станок по дереву — характеристики и применение
Копировальные станки очень помогают в создании конкретной детали по шаблону для партий небольшого объема. Копировально-фрезерный станок применяют как на предприятиях, занимающихся производством продукции для крупных оптовых клиентов, так и в мелких мастерских, а также для бытого использования. Промышленные станки способны создавать изделия почти в неограниченном количестве. Однако в этой статье мы расскажем о том, как сделать копировально-фрезерный станок своими руками для мелкосерийного мебельного производства.
Особенности оборудования
Копировальные машины предназначены для реализации работ высокого уровня сложности. Подобные устройства используют для обработки заготовок с большим числом резных узоров и мелких деталей, нуждающихся в точном и аккуратном выполнении.
Полное совпадение декоративных маленьких элементов достигается вследствие применения особых шаблонов. Такие станки могут работать как с древесиной, так и с пластиком.
Оператор фиксирует вакуумным способом материал, далее станок копирует по контурным линиям шаблон. Вследствие такой работы получают одинаковые детали, имеющие сложный узор. При помощи фрезера оператор может сделать объемное и контурное копирование. Такое оборудование отличается компактностью, высоким уровнем прочности, а также длительным сроком эксплуатации.
Фрезерно-копировальный станок по дереву может выполнять следующую работу:
- создавать орнаменты и узоры
- наносить надписи
- гравировать фасонные профили
- создавать сложные рисунки с гранями, находящимися в разных плоскостях.
Все станки делят на:
- станки с пантографом. Они предназначены для работы с заготовками в 2-3 измерениях
- универсальные станки. Они оснащены пантографом и поворотным рукавом
- с несколькими шпинделями. Это оборудование имеет ускоренный процесс обработки
- станки с подачей гидравлического, электрического или механического типа
- фотокопировальные станки.
Конструкция копировально-фрезерного станка
Прежде чем приступить к самостоятельному изготовлению подобного устройства, стоит детально изучить возможные варианты схем, по которым создают копировальные станки. С этой целью можно использовать стандартную компоновку заводских устройств.
Условно конструкцию станка можно разделить на две части – фрезеровальную и копир. Задача фрезеровальной части заключается в работе с металлическими или деревянными заготовками. Она состоит из фрезерного блока и механизмов изменения его положения по отношению к детали. При помощи копира на блок обработки передаются размеры заготовки. По сути он является ограничителем глубины фрезеровки.
Чтобы создать станок своими руками можно применить следующие схемы копировального устройства, которые предназначены для контроля направления режущей системы:
- механическая. При этом ограничение передается при помощи механических систем приводов. Данный вариант является наиболее подходящим для конструкции, которую можно создать собственноручно. Полученный станок может справиться с обработкой небольших изделий
- гидравлическая. Характеризуется высоким показателем усилия воздействий на заготовку
- пневматическая. Имеет меньшие размеры, чем гидравлическая.
Полученный станок может справиться с обработкой небольших изделий
В качестве копира может выступать щуп, фотоэлемент или особый копировальный палец (ролик). Ролик используется для создания предметов, имеющих сложную конфигурацию.
Уровень точности обработки зависит от возможностей настройки копировального блока. Среди настроек:
- уровень погрешности позиционирования
- возможность изменения положения в горизонтальной и вертикальной плоскости.
Выбор схемы и материалов
Для создания станка своими руками стоит предпочесть упрощенную схему создания. Но это касается лишь моделей для бытового использования. Чаще всего их применяют для создания художественных компонентов, или декоративных элементов. Подобные изделия создаются с высоким показателем допустимой погрешности.
Основным рабочим элементом стоит выбрать рычажную конструкцию. Назначение ее опорной части – реализация операции фрезерования. Обрабатывающий инструмент и копировальный блок монтируют на качающуюся штангу. Она должна иметь функцию смещения по плоскости для того, чтобы обрабатывать детали различных габаритов.
Специалисты советуют в процессе изготовления копировального станка соблюдать следующие рекомендации:
- рабочий стол нужно оснастить механизмами фиксации заготовки и исходной фигуры. Чаще всего для этой цели применяют небольшие тиски
- качающаяся рама должна быть изготовлена из труб квадратного сечения. Подобная конфигурация поможет вам облегчить процесс ее монтажа на опорной стойке. Шарнирами могут стать подшипники. Таким образом вы снизите вероятность образования рывков в процессе смещения
- для обработки стоит использовать заводской ручной фрезер. Чтобы его зафиксировать на раме нужно применять жесткий хомут с возможностью изменения внутреннего диаметра.
Все направляющие нужно отшлифовать, чтобы получить минимальный показатель погрешности по размерам. Благодаря этому увеличится качество реализации работ.
Копировальные ролики или щупы стоит купить заводские. К ним предъявляют особые требования по точности конфигурации устройства.
Важным моментом в изготовлении оборудования своими руками можно назвать правильный подбор компонентов, а также проверку степени их согласованности между собой.
После этого нужно еще раз проверить размеры составляющих частей оборудования. Сборку начинают с качающейся рамы. По фактическим габаритам создается и рабочий стол, и монтируемые опорные стойки. По окончанию установки нужно проверить размеры конструкции. Лишь после всех этих работ можно приступать к монтажу копировального щупа и ручного фрезера.
Обязательно учтите в работе максимальные и минимальные габариты заготовки, а также материал изготовления.
Копировально-фрезерный станок с ЧПУ
Наилучшим выбором среди большого количества фрезерных копировальных станков для древесины можно назвать станки, имеющие блок ЧПУ.
Подобные устройства в универсальном варианте исполнения могут осуществлять копии разных образцов. Для этой цели используется система копирования или программа, разработанная заранее. Устройства, которые предназначены для копирования, оснащены специальной системой слежения за параметрами образца, которая называется пентограф.
Для приобретения подобных устройств понадобится много денег. Только крупные компании владеют такими активами. Окупится такой станок не менее, чем через 5 лет. Своими руками сделать станок с пантографом крайне сложно. Но даже, если у вас все получится, то параметров и качества промышленных установок у вас достичь не получится.
описание, как сделать своими руками :: SYL.ru
Перед мастерами по дереву иногда встает необходимость создания максимально точной копии какого-либо изделия. Для этого на многих предприятиях сегодня используют копировально-фрезерное оборудование.
С его помощью можно изготавливать детали внушительными тиражами, при этом удается добиться внушительной скорости обработки и отличного качества.
Назначение станка
Фрезерование является одним из традиционных способов обработки. С помощью такого подхода можно осуществить обработку разной чистоты простой и фасонной поверхностей. Фрезерные станки подходят для соответствующей обработки планок или, например, рычагов, которые могут иметь простую и сложную конфигурацию контуров.
Принцип работы
Обработка изделий осуществляется по копиру, действия которого задаются копировальным устройством. Через копир последнее воздействует на исполнительные органы, фреза из заготовки воссоздает поверхность, которая задается на копире. В основе принципа работы копировально-фрезерного станка по дереву лежит вращение шпинделя, которое является главным движением. По контуру перемещаются салазки и стол. При фрезеровании двигается шпиндельная головка.
Основа работы — движение салазок
Вспомогательными движениями являются перемещение салазок и их ускорение, стола, шпиндельной головки и установочное перемещение трейсерного столика.
Фреза и копировальный щуп соединяются между собой очень жестко. При этом первая передает перемещение щупа. Если происходит отклонение его движения, то это вызывает рассогласование относительно фрезы.
Объемная обработка
Программные фрезерно-копировальные станки по дереву могут работать по принципу объемного и контурного движения. Кривая копира располагается в параллельной плоскости и перпендикулярно оси фрезы, когда установка использует контурное копирование.
Конструктивные особенности станка
Для того чтобы понять, как сделать копировально-фрезерный станок по дереву, следует ближе ознакомиться с его конструктивными особенностями. Такие установки предназначены для обработки профилей или рельефов изделий с помощью твердосплавного режущего инструмента, который называется фрезой. Она осуществляет формирование контура или повторяет поверхность задающего узла – копира. Он обладает механической, пневматической или гидравлической связью с системой отслеживания, отвечающей за направление режущей части.
С одной стороны воздействие производится на усилительное устройство, тогда как с другой – на исполнительный орган. Изготавливая копировально-фрезерный станок по дереву, в качестве копира вы можете использовать плоский шаблон, эталонную деталь, пространственную модель.
Копировальным устройством выступит щуп, палец, копировальный ролик или фотоэлемент. Образцы для копирования вы можете изготовить из разных материалов, а именно:
- древесины;
- пластмассы;
- металла.
Копир и обрабатываемая деталь при изготовлении копировально-фрезерного станка по дереву фиксируются на вращающемся столе. Что касается исполнительного органа, то им выступает дифференциал, электромагнитная муфта, соленоид, винт или золотник. Если речь идет о станке с усилительным устройством, то конструкция предусматривает использование гидравлических, электромагнитных или электрооптических реле.
Точность профиля и шероховатость поверхности изделия будут зависеть от скорости передвижения следящего узла.

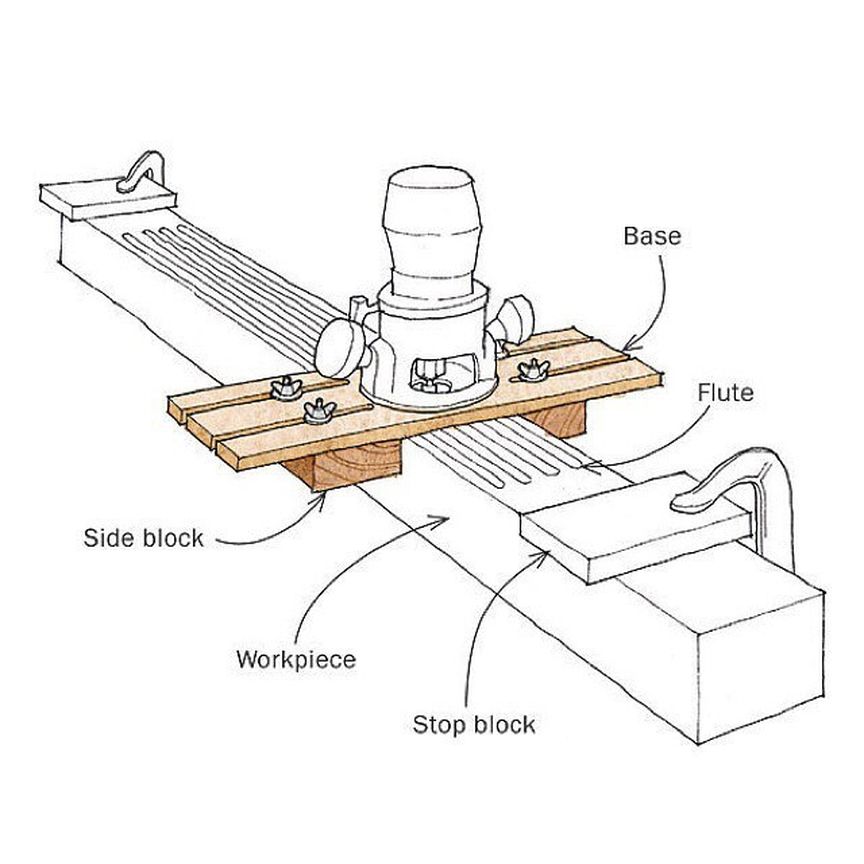

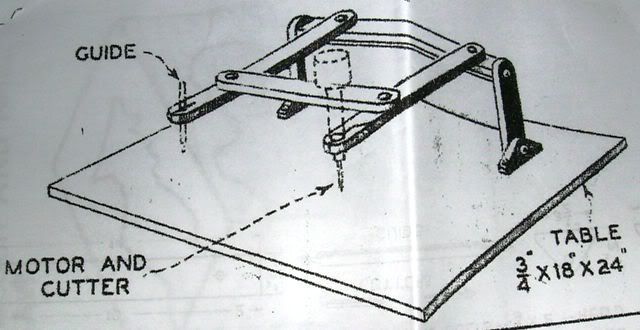

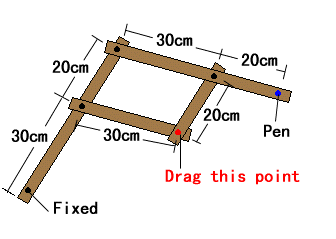

От электродвигателя и силового гидроцилиндра совершается привод исполнительной цепи. Копировально-фрезерный станок по дереву будет иметь пантограф, который представляет собой специальное устройство, обеспечивающее копирование в установленном масштабе.
Если изготовлением станка вы планируете заниматься самостоятельно, то данный узел можно включить в конструкцию. Он обладает направляющим пальцем, располагающимся на оси. Его перемещение направлено к копиру. В процессе движения пальца шпиндель описывает на заготовке подобную геометрическую фигуру. Масштаб копирования будет определяться пропорциями плеч пантографа.
Особенности изготовления
Чем приобретать готовое оборудование, лучше сделать копировально-фрезерный станок по дереву, самодельная установка обойдется дешевле. Однако она не сможет конкурировать с заводской моделью в вопросах работоспособности и качества копий. Приспособить копирующее устройство к промышленной модели очень сложно. Это касается переделки всего аппарата.
Поэтому собрать самодельный станок проще с нуля при использовании электрического двигателя и системы тяг.
Что касается мотора, то он должен обладать зажимным патроном для фрезы. Ручной копировально-фрезерный станок по дереву будет предусматривать наличие следующих узлов:
- фрезерной головки;
- несущей рамы;
- рабочего стола.
Последний может регулироваться по высоте, а фрезерная головка будет работать в тандеме с электрическим двигателем привода и двухступенчатым придаточным механизмом. С помощью него удастся обеспечить две скорости фрезерного вала.
Изготовление узкопрофильного оборудования
Вы должны быть готовы к тому, что при копировании конечное изделия может иметь некоторые изъяны и несоответствия. Они появляются при смене направления фрезы, дрожании опорной конструкции и вибрациях.
Искривления и прогибания заготовки лишь добавляют неприятностей. Это вызвано увеличением внутреннего напряжения из-за выборки материала. Избежать недочетов вы сможете, изготовив станок узкопрофильного типа.
Не следует делать его универсальным.
Устройство рекомендуется оптимизировать под производство конкретных изделий, которые будут необходимы именно вам. Например, некоторые мастера изготавливают лишь деревянные части винта для пропеллера или ружья.
Немаловажным фактором является еще и размер агрегата. Чем более массивные изделия вы планируете обрабатывать, тем конструкция должна получиться больше. Вибрации, передающиеся от привода фрезы, должны поглощаться массой опорной конструкции. Направляющие оси будут претерпевать нагрузки. Они должны иметь запас прочности. Важно выбрать узел, который не будет прогибаться.
Перед тем как сделать копировально-фрезерный станок по дереву своими руками, вы должны сконструировать оборудование и определить вид деталей, которые планируется формировать. Для граверной работы и фрезерования длинных изделий потребуются разные рабочие столы, а метод закрепления заготовок должен быть индивидуальным. От материала изготавливаемых деталей будет зависеть мощность электрического двигателя, который отвечает за вращение фрезы и устанавливается на станке.
Для фрезерования и гравировки деревянных изделий будет достаточно мотора постоянного тока на 200 Вт. А вот для реализации процедуры копирования между собой соединяются устройство и копирующий щуп. Высота и плоскости над рабочей поверхностью должны совпадать.
В заключение
В роли копира для станка можно использовать контурные чертежи, плоский шаблон, пространственную или эталонную модель. Наиболее простая конструкция копира предусматривает наличие несущей рамы, которая выступает в качестве основания. При сборке следует подготовить фрезерную головку, рабочий стол и электропривод.
Размеры стола могут быть подобраны индивидуально и зависят от поставленных задач. Важно учитывать при этом еще и размеры рабочего помещения. Мощность электродвигателя вы должны определить с учетом планируемых нагрузок. Эта часть конструкции будет вращать фрезу.
