Что такое din в обозначении метрического крепежа?

Содержание

• Соответствие стандартов крепежных изделий.
  • • Болт с шестигранной головкой

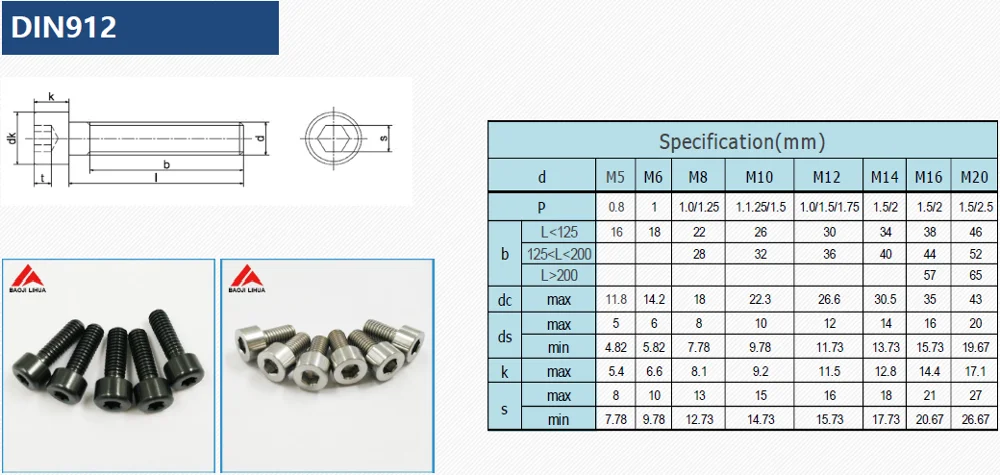

    • Винт с цилиндрической головкой и внутренним шестигранником под ключ
    • Винт установочный с внутренним шестигранником под ключ и плоским концом
    • Винт установочный с внутренним шестигранником и коническим концом
    • Винт с потайной головкой и внутренним шестигранником под ключ
    • Винт с полукруглой головкой и внутренним шестигранником под ключ
    • Гайка шестигранная
    • Шайба плоская
    • Шайба пружинная гровер
    • Шайба стопорная с внешними зубцами вогнутая
• Виды стандартов
• Отличия DIN от ГОСТ
• Подробнее о стандартах DIN
• Стандартизация ISO
  • Интересные статьи

Соответствие стандартов крепежных изделий.

Любое крепежное изделие соответствует определенному стандарту, точно регламентирующему размеры, диапазоны резьбы и длины, массу и другие характеристики изделия. Основные стандарты, которыми оперируют производители, поставщики и потребители крепежа в России следующие:

ГОСТ (Государственный СТандарт) – основной стандарт на территории России и СНГ, наследник государственного стандарта СССР.

DIN (Deutsches Institut für Normung) – стандарты и нормы, разработанные немецким институтом стандартизации. Основной стандарт Германии до вступления ее в Европейский Союз и наиболее распространенный стандарт для обозначения импортного крепежа в России. На текущий момент все стандарты DIN заменены соответствующими стандартами Европейского Союза – DIN EN ISO (или коротко EN ISO), аналогичными по содержанию, но под обновленными номера и датами издания.

ISO (International Organization for Standardization) — стандарты и нормы, разработанные Международной организацией по стандартизации, принимаемые в большинстве стран, в том числе России, Европейском Союзе, США.

В части метизов вышеперечисленные стандарты распространяются на изделия из различных материалов – нержавеющий, оцинкованный, черный, латунный и, во многих случаях, пластиковый крепеж.

Зачастую при выборе крепежа, покупатель сталкивается с неразберихой в обозначениях стандартов изделий. Связано это в основном с тем, что различные поставщики импортного крепежа используют различные обозначения товаров и стандарты. К тому же, значительное количество международных стандартов для метизов, широко использующихся у нас (например, винты под шестигранник), на текущий момент не имеют аналогов международных стандартов в ГОСТ.

Ниже приведена таблица соответствия стандартов ГОСТ, DIN и ISO для основной номенклатуры классического крепежа общего назначения – наиболее ходовых болтов, винтов, гаек и шайб.

Процедура стандартизации (нормирования) метизов обеспечивает простоту и корректность выбора крепежных изделий для формирования разъемных и неразъемных соединений с необходимыми технико-эксплуатационными характеристиками. Преимуществом стандартизации является возможность подобрать замену или несколько полноценных вариантов крепежа, используя регламентируемые параметры изделия. В то же время существуют объективные сложности по определению оптимальных показателей крепежных изделий из-за разнообразия используемых смежных видов стандартов:

• ГОСТ;
• DIN;
• ISO;
• EN.

Также в международной практике нормирования просматривается тенденция к соединению нескольких стандартов под общей нумерацией.

Виды стандартов

ГОСТ – система государственных стандартов СССР (межгосударственный стандарт СНГ), которые являются обязательными для всех разработчиков и производителей СНГ. Стандартам, действующим только на территории РФ, присваивается обозначение ГОСТ Р.

DIN (Deutsches Institut für Normung) – национальный стандарт Германии, также являющийся самым распространенным международным стандартом. Разработан немецким институтом по стандартизации, который с 1951 года входит в состав ISO.

ISO (International Organization for Standardization) – новейшая система международных стандартов, которая создана Международной организацией стандартизации за счет разработки новых нормативов и адаптации существующих DIN-стандартов.

EN (EuroNorm) – европейский стандарт, созданный Еврокомитетом по стандартизации (CEN) при использовании существующих нормативов ISO.

Процесс формирования Единого промышленного комплекса Евросоюза привел к появлению целого ряда объединенных нормативов крепежных изделий, которые позволяют однозначно определять тип и конструкционные особенности крепежного изделия независимо от авторства стандарта:

• DIN EN – европейский стандарт (EN), принятый без изменений в качестве госстандарта Германии.
• DIN ISO – норматив Международной организации по стандартизации, который без корректировок принят DIN .
• DIN EN ISO – совместный норматив ISO и CEN, принятый без изменений немецким институтом по стандартизации.
• EN ISO – европейская интерпретация стандарта ISO. Для удобства использования сохраняется нумерация, присвоенная Международной организацией стандартизации.

В ситуации, когда DIN принимает без изменений стандарт EN или ISO, аннулируется ранее действующий национальный стандарт.

Отличия DIN от ГОСТ

Национальные стандарты Германии получили широкое распространение после 1975 года, когда DIN стал представлять интересы страны при решении международных вопросов стандартизации. Потребители и производители крепежных изделий в полной мере оценили высокопрофессиональное описание особенностей метизов и детальные чертежи с указанием всех размеров.

Крепежные изделия, для которых разработан ГОСТ, в обязательном порядке имеют свой аналог по стандарту DIN. В то же время часть крепежа стандартизированного DIN отсутствует в системе межгосударственных стандартов СНГ. К преимуществам ГОСТ можно отнести наличие более широкой номенклатуры типоразмеров и вариантов исполнения конкретных крепежных изделий и метрическую систему исчисления (DIN использует дюймы).

Каждому метизу в системе стандартизации DIN специальной комиссией присваивается порядковый номер. Если предусмотрены незначительные доработки в конструкции крепежного изделия, может оставляться действующий номер стандарта или добавляться буква, обозначающая некоторую модификацию метиза. Безусловным преимуществом стандартов DIN являются:

• постоянная доработка с внесением в каталог новых типов и моделей крепежа;
• простая возможность регистрации нового крепежного изделия, которая предоставляется любому производителю.

Чтобы избежать путаницы при сопоставлении ГОСТ, стандартов DIN и ISO, разработаны специальные таблицы соответствия крепежа. Например, чтобы определить европейский или международный аналог для шайбы плоской без фаски ГОСТ 11371-78, достаточно открыть таблицу и в нужной строке выбрать DIN 125A или ISO 7089.

Стандарт DIN 933 распространяется на болты класса повышенной точности А и класса нормальной точности В с диаметром метрической резьбы от М1,6 до М52. Нормативный документ соответствует международному стандарту ISO 4017 и определяет требования к конструкции и размерам, характеристикам метрической резьбы, допускам размеров, отклонениям формы и расположения поверхностей. Отечественным аналогом метизов DIN 933 являются болты ГОСТ 7798 класса точности В с шестигранной головкой и полной резьбой стержня. Детали пользуются огромной популярностью на мировом рынке крепежных изделий, где крупными партиями закупают эти метизы для машиностроения, пищевой и химической промышленности, а также для многих других отраслей. Крепёж по DIN 933 применяют при сборке металлоконструкций, оборудования, машин и механизмов. В строительстве с их помощью прикрепляют навесные элементы к забивным анкерам, зафиксированным в бетоне или кирпичной кладке. В качестве комплектующих деталей для болтов стандарта DIN 933 используют плоские шайбы ГОСТ 11371 (DIN 125) нормальных размеров, увеличенные шайбы ГОСТ 6958 (DIN 9021) и, при необходимости, пружинные (гроверные) шайбы ГОСТ 6402 (DIN 127). Спрос на такие изделия, так же, как и на их аналоги, растет с каждым годом.

Болты DIN 933 включают в свою конструкцию цилиндрической формы стержень с метрической резьбой на всей его длине и шестигранную головку с фаской на торце, выполненной под углом 15°…30°. Подголовок (переходная часть между основанием головки и стержнем) состоит из двух поясков разного диаметра, выполненных в форме узкого и широкого усеченных конусов. Ниже приведены основные характеристики крепежных деталей.

• Длина – расстояние от конца стержня до места соединения конусов подголовка. Это одна из конструктивных особенностей метизов по DIN 933. Ее величина находится в диапазоне от 7 мм до 200 мм.

• Номинальный диаметр резьбы. Изделия выполнены с резьбой от М1,6 до М52. Болты по стандарту DIN EN ISO 4017 содержат в своем ассортименте крепёж с резьбой до М64. Поле допуска резьбы у деталей обоих классов точности А и В равно 6g. Шаг резьбы – крупный.

• Высота головки – расстояние от внешнего торца до середины подголовка. У крепежа по стандарту ISO за высоту головки принято расстояние от торца до плоского ее основания.

Характеристики концов резьбы с номинальными диаметрами не более М4 регламентируются стандартом DIN 78-К.

Крепежные детали изготавливают из:

• углеродистой стали с покрытием по технологии гальванического, горячего и термодиффузионного цинкования (оцинкованные) и без покрытия (черные) всех классов прочности;

• нержавеющих аустенитных сталей А2 (типа AISI 304) и А4 (типа AISI 316) с пределами прочности на разрыв 50, 70 и 80 кГс/мм2.

• цветных металлов (медь) и сплавов (бронза).

Компания Машкрепеж» производит продажу метизов DIN 933, ГОСТ 7798 оптом и мелким оптом. Оформить заказ и купить болты, винты, гайки и другой крепёж высокого качества наши клиенты могут на любой странице каталога сайта.

Болт лемешный с потайной головкой (потай) и квадратным подголовком ГОСТ 7786-81 (аналог DIN 605, DIN 608)

Размер метрической резьбы от М5 до М20, длина от 20 до 200 мм.

Болт лемешный оцинкованный ГОСТ 7786-81 применяется для крепления навесного оборудования на сельскохозяйственной технике.

Материалы:

• Сталь: 4.8, 5.8 (класс прочности для болтов)
• Сталь с покрытием: гальваническая оцинковка
• Марки стали: 20Г2Р, 10кп, 20кп.

Обозначения:

d — номинальный диаметр резьбы
d1— диаметр стержня, примерно равен среднему
диаметру резьбы или номинальному диаметру резьбы
P — шаг резьбы — крупный
D — диаметр потайной головки
k — высота головки и квадратного подголовка
b — длина резьбы
l — длина лемешного болта (потай).

Другие размеры крепежа и материалы по заказу.

Аналоги ГОСТ 7786-81:

DIN 605 болт мебельный с потайной головкой и высоким квадратным подголовком.
DIN 608 болт мебельный с потайной головкой и низким квадратным подголовком.

В НПП МЕТИЗ ТРЕЙД Вы можете заказать и купить болты лемешные с потайной головкой и квадратным подголовком ГОСТ 7786-81 по оптовым ценам. Обращайтесь к нам, мы поможем подобрать Вам наиболее подходящий вариант болтов. Подробную информацию Вы можете получить, связавшись с квалифицированными сотрудниками нашей компании по телефонам (095) 367-95-62; (097) 808-05-66; телефону/факсу +38 (06267) 5-34-84 или по электронной почте [email protected]

Стандартизация – важный процесс и для производства, и для потребителей. Она значительно упрощает работу с деталями, арматурой и другими запчастями. За счет наличия четких и регламентированных характеристики комплектующие становятся взаимозаменяемы. А значит оборудование, коммуникации и другие изделия – ремонтопригодными.

Нормы и стандарты определяются соответствующими органами. Есть несколько основных стандартов:

• DIN. Это немецкие государственные стандарты. Расшифровка маркировки – Deutsches Institut für Normung. Они применяются при изготовлении соединительных элементов и электрических деталей. Несмотря на популярность других систем, нормы DIN все еще существуют далеко за пределами Германии. Также они используются для деталей, которые не стандартизируются по требованиям ISO или EN.
• ISO. Это международные стандарты. Расшифровка маркировки – International Organization for Standardization. Они действуют по всему миру и используются в мировой торговле. Постепенно стандарты ISO вытесняют стандарты DIN.
• EN. Это европейские стандарты. Расшифровка маркировки – europäische Norm. Они разработаны для внутреннего европейского рынка и действуют строго в пределах Европейского союза. Постепенно стандарты EN приравниваются к ISO для удобства. Но есть и собственные номера, которые отличаются.

В пределах конкретных стран также используются ГОСТы, ТУ и другие системы стандартизации и сертификации различной продукции.

Подробнее о стандартах DIN

Главная задача Немецкого института по стандартизации – разработка нормативно-технической документации. В нее входят все технические условия, правила и т.п. В процессе задействовано более 25 тысяч экспертов. Это научные институты, государственные организации, предприятия и фирмы, работающие в разных областях науки и техники. Всего – более 70 нормативных комитетов. Благодаря интенсивной работе стандарты DIN ценятся и активно используются на международном уровне.

Фактически, Немецкий институт стандартизации является членом международной организации ISO. А также – европейского комитета CEN, международной электротехнической комиссии IEC и т.д.

Стандартизация ISO

Международная организация ISO создана в 1946 году при содействии 25 национальных организаций. Ее сфера деятельности охватывает разные области, кроме электроники и электротехники. Ими занимается специализированная комиссия IEC.

Основные задачи ISO определяет сама организация. Это стандартизация различных видов деятельности во всем мире для международного сотрудничества и обмена товарами или услугами в научно-технической, интеллектуальной и экономической областях.

Сейчас в состав ISO входит более 160 стран. Помимо комитетов есть также члены-корреспонденты. Это организации по стандартизации государств, которые развиваются. Главный руководящий орган – Генеральная ассамблея, члены которой избираются комитетами. Основными рабочими вопросами занимается Совет, в который входит семь комитетов: техническое бюро, комитет по научно-технической информации, комитет по стандартным образцам, комитет по оценке соответствия, комитет по защите интересов потребителей, комитет по оказанию помощи развивающимся странам, методическая и информационная помощь.

Обращайтесь к нам, если у вас еще остались вопросы о стандартизации и сертификации. Компания «Евроспецкран» занимается импортом и продажей трубопроводной арматуры из нержавеющей стали в Украине.

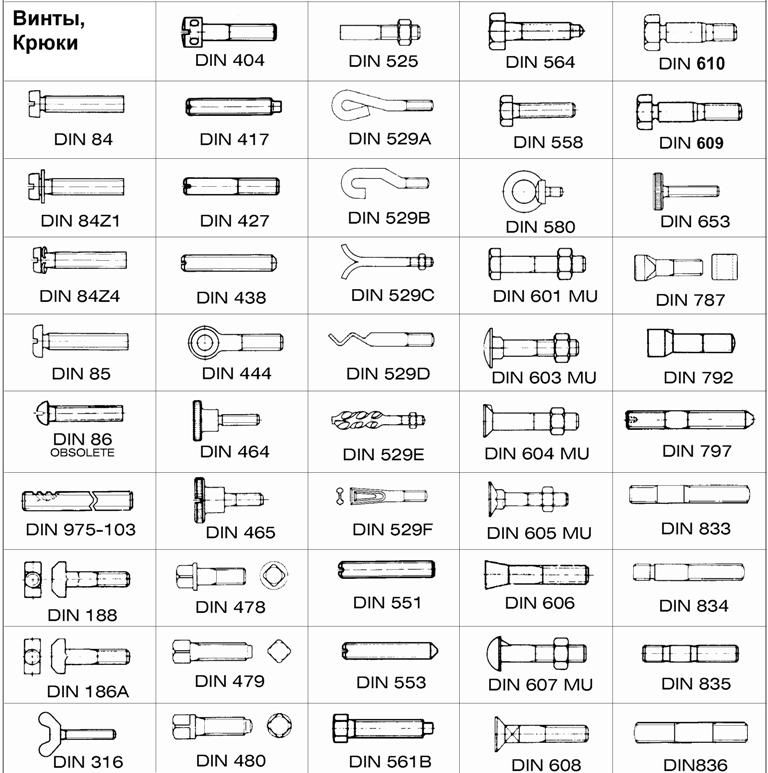

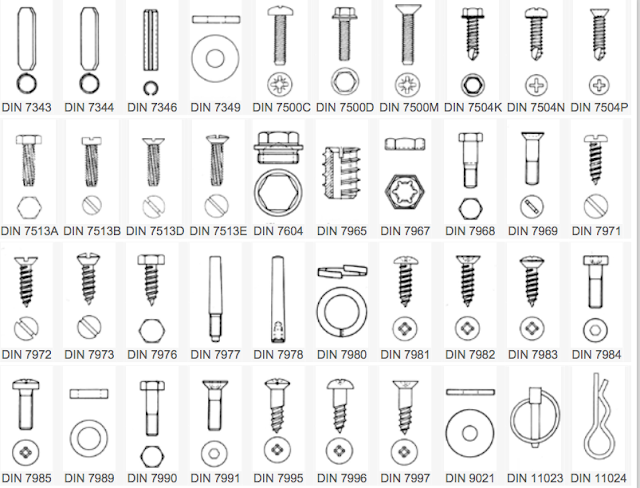

Крепеж по DIN: винты, болты, гайки, шайбы, шурупы. Описание стандартов и их применения

На настоящий момент времени единая система стандартизации, требования которой распространялись бы на все металлические изделия, включая крепежные детали, к сожалению, отсутствует. Каждая страна либо группа государств занимаются разработкой собственных нормативных документов, строго следуя их положениям, даже если выпускаемая продукция экспортируются. В странах-членах СНГ, включая Россию, основные требования к крепежным элементам всех типов прописаны в ГОСТах, принятых еще в советские времена и не утративших свою силу поныне. В Германии действуют стандарты DIN.

Немного истории

У акронима DIN немецкие корни. Эти литеры обозначают Dеutschеs Instіtut für Nоrmung. Данное словосочетание переводится на русский язык так: Немецкий(германский) Институт по Стандартизации. В состав этой организации входят различные ассоциации, компании, государственные учреждения, деятельность которых связана с разработкой и сопровождением нормативной документации.

Ниже представлены основные этапы исторического развития DIN.

•
  Дата основания этого института – 22.12.1917. Правда, тогда он назывался NADI – акроним словосочетания Nоrmеnаussсhuss dеr dеutsсhеn Іndustrіе (на русский можно перевести так: комитет, ведающий вопросами стандартизации германской промышленности).

•
  Прошло почти 9 лет и в 1926 году учреждение переименовали в DNA – Deutscher Normenausschuss. Перевод на русский выглядит следующим образом: германский комитет стандартизации. Отличие заключается в том, что из названия исчезло слово «промышленность». Этот вариант акцентирует внимание на важности стандартизации для всех сфер человеческой деятельности, а не только для индустрии.

•
  В 1951 году комитет DNA вошел в состав Международной Организации Стандартизации (сокращенно ІSО), став ее полноправным членом.

•
  А уже в году 1975-м комитет DNA получил ныне действующий вариант названия Dеutschеs Іnstіtut für Nоrmung (акроним DIN). Тогда же этот институт обрел статус национальной организации, наделенной правом представлять ФРГ, в том числе интересы страны в области стандартизации на мировой арене. Произошло это в результате подписания соглашения с государственной исполнительной властью.

Сегодня DIN состоит из большого количества нормативных комитетов – свыше семидесяти. Подать заявку на создание стандарта вправе любая государственная либо частная компания.

Стандарты DIN

Выход процедуры разработки новых нормативных документов на межгосударственный, международный уровень обусловил появление стандартов, обозначаемых особым сочетанием литер, например, DІN ЕN, DІN ЕN ІSО и др. Все они имеют определенный статус.

•
  DІN – документ национального значения. Он предваряет работу над созданием международного стандарта. При этом существует отличие в обозначении в зависимости от этапа его подготовки. Черновой вариант – это Е DІN. Предварительный стандарт обозначается так: DІN V.

•
  DІN ЕN – германское издание нормативного документа, принимаемое без внесения даже мелких поправок всеми действительными членами комитетов СЕN (Комитет Европы по Стандартизации) и СЕNЕLЕС (Электротехнический Комитет Европы по Стандартизации).

•
  DІN ЕN ІSО – стандарты, являющиеся результатом совместной работы специалистов комитета СЕN и организации ІSО.

•
  DІN ІSО – нормативный документ, разработанный ІSО, и принятый на национальном уровне без внесения каких-либо корректировок.

•
  DІN ІЕС – стандарт, разработанный Международной Электротехнической Комиссией, который был принят в ФРГ без поправок в качестве документа национального уровня.

Все стандарты DIN регистрируются под своим идентификационным номером и имеют уникальное название. Например, технические характеристики гаек с шестью гранями и резьбой метрического типа от M5 до M64, выполненных с точностью, соответствующей требованиям класса «С» и с прочностью класса 5, прописаны в стандарте DІN 555 «Sechskantmutter mit metrischem Gewinde von M5 bis M64, Genauigkeitsklasse C, Festigkeitsklasse 5».

Как разрабатываются стандарты DIN

Работа над текстом нового нормативного документа предусматривает участие представителей секторов производства и потребления, организаций торговли, научно-исследовательских институтов, государственных структур и, конечно же, контролирующих органов. Наиболее квалифицированные эксперты всех этих учреждений задействуются в работе нормативных комитетов, которые разделены по отраслевому признаку. В сферу компетенции сотрудников DІN входит координация процесса создания/разработки стандарта и осуществление руководства проектом. В ходе работы:

•
  эксперты решают задачу выработки единого подхода к решению вопросов по всем актуальным аспектам с учетом выдвигаемых требований технико-экономического характера;

•
  затем проект нормативного документа выносится на открытое обсуждение;

•
  стандарт утверждается и публикуется лишь по достижению консенсуса по всем спорным моментам.

Дополнительные сложности возникают по причине развития техники ускоренными темпами. Данное явление обусловливает необходимость постоянного усовершенствования технологии разработки новых нормативных документов. Однако в определенных сферах, например, в IT-технологиях необходимость в стандартах, прошедших процедуру полного согласования, возникает отнюдь не всегда. Здесь проблемы зачастую решаются небольшим количеством заинтересованных фирм.

Это побудило руководство DIN расширить сферу деятельности организации. Так, наряду с разработкой документов, имеющих де-юре статус стандартов, этот институт начал издавать иную документацию, которую принято называть общедоступной спецификацией. Работа в этом направлении ведется также по заявкам иностранных, а не только германских компаний.

Отличия DIN и ГОСТ

Часто на просторах интернета встречается фраза, что, мол, такой-то ГОСТ является аналогом такого-то стандарта DІN. Они действительно о многом схожи, но иногда наблюдаются существенные несовпадения по отдельным позициям. В таблице приведены примеры различий между немецкими и отечественными нормативными документами, устанавливающими технические характеристики наиболее востребованных крепежных деталей.

Заключение

Предприятиями-производителями крепежных деталей и фирмами, специализирующимися на продаже данной продукции, разработаны специальные таблицы, отображающие соответствие нормативных документов DIN/ГОСТ. Характеризующиеся максимальной точностью переводные каталоги придают процедуре заказа поставки метизов простоту не в ущерб эффективности. Таблица содержит всю нужную информацию: указатель номеров действующих стандартов, схемы описанных в них изделий либо упрощенные чертежи. Это способствует легкому поиску подходящего соединительного элемента не только по техническим характеристикам, но и по конструктивному исполнению.

Please enable JavaScript to view the comments powered by Disqus.comments powered by Disqus

Таблица соответствия стандартов DIN ГОСТ ISO. WikiСтатья.

1. WiKiстатьи
2. Таблица соответствия стандартов DIN ГОСТ ISO

Применение строительного крепежа встречается повсеместно. В настоящее время можно встретить специальное крепление для работы с бетоном и кирпичом, металлом и деревом, пластиком и гипсоволоконным листом. Конструкция одного крепежа идеально выполняет свои функции при требуемых нагрузках, и в то же время будет совершенно бесполезна при меньших воздействий в другом рабочем материале.

Сколько требуется анкеров для фиксации, например, световой вывески на фасаде здания?

Как много конструкций размещено только на одном строении в наш век рекламы, потребления?

Объемы потребляемого крепежа, которыми оперируют строительные компании, многопрофильные и узкоспециализированные, очень велики, как и требования к качеству исполнения изделий. Ведь низкосортный метиз ставит под угрозу долгосрочную эксплуатацию узла, а приобретение негодного выливается в финансовые издержки и простои в работе, что, порой, оборачивается серьезной проблемой. Как результат встает о репутации самого предприятия.

Спрос на различные крепежные изделия растет вместе с ростом промышленности и в целом строительной отрасли. Как быть уверенным, что метизы, которым предстоит занять свое место в прогрессирующем макромире индустрии, будут надежными?

Все в мире подчиняется шаблонам, заданным критериям и стандартам. Для строительного крепежа, выполненного из металла, все требования по конструкциям и характеристикам изложены в ГОСТе, DIN, ISO. Попробуем разобраться в этих понятиях.

Государственный стандарт ГОСТ

Знак государственного общесоюзного стандарта в России известен всем. Это знак эквивалентен гарантии качества, уверенность, что изделие будет отвечать заявленным параметрам.

Пример карточки

ГОСТ 4028-63

Гвозди строительные. Конструкция и размеры

Многие стандарты были введены десятилетия назад. Россия, как правопреемница Советского Союза, унаследовала эту систему государственной стандартизации, обновляя и дорабатывая ее.

Объем производимых в РФ метизов не превышает 5% от потребляемого отечественным рынком. Чаще это наиболее используемый крепеж или изделия высокого качества, предназначенные для ответственного строительства, военной промышленности.

Изготовленные по ГОСТу метизы соответствуют стандарту и надежно выполняют свои функции при фиксации в различных условиях: при воздействии вибрации на конструкционный узел, особые внешние условия эксплуатации, предельные нагрузки.

Нередко на российских заводах можно заказать крепеж по чертежам заказчика. Опытные инженеры и парк оборудования позволяет справиться с этой задачей, а благодаря возможности проводить всесторонние испытания в лабораториях при заводах, знак качества ГОСТ выступает как залог прочности!

Deutsches Institut fur Normung DIN

Почему же тогда на рынке России чаще звучат стандарты DIN?

Подавляющее большинство строительного крепежа, как в численном, так и ассортиментом исчислении, изготавливают на заводах КНР. Китайские производители берут за основу немецкий стандарт DIN, который формируется национальным институтом: Deutsches Institut fur Normung.

Как и в ГОСТе немецкая стандартизация относится к требованиям по высоте, ширине, длине каждого элемента крепежа, форме, конструкции составных частей изделия, а также другие параметры. Общепризнанно, допуски и нормы при изготовлении крепежа DIN менее строги нежели стандарты ГОСТ.

Соответствующие мировому признаку качества метизы применяются повсеместно. Изменение в структуре головки, например, гайки образует целый цифровой ряд в линейке DIN.

Линейка гаек с присвоенным номером DIN, каждую из которых можно приобрести на сайте ГОСКРЕП

International Organization for Standardization ISO

Международная организация по стандартизации ISO (ИСО) существует более 70 лет. Сфера деятельности распространяется во всех областях, в том числе строительной отрасли. Однако на практике запросы на производство или покупку изделий, сделанных по стандарту ISO, встречаются крайне редко.

Таблица перевода стандартов качества

Иметь под рукой удобную в использовании сводную таблицу, с помощью которой можно быстро найти аналог одного изделия на другой, значит сэкономить свое время.

Принципиальное отличие между стандартами DIN и ГОСТ заключается в системе измерений изделий:

в дюймах и миллиметрах соответственно.

Когда потребуется перевод ГОСТовского размера на DIN? Например, предприятие приобрело европейское оборудование и в процессе эксплуатации потребовалась плановая замена крепежа. Если выгоднее применить российский аналог, то согласно сравнительной таблице, можно подобрать искомый элемент.

В следствии того, что на рынке можно встретить крепеж, сертифицированный то ISO, то DIN, то ГОСТ, таблица соответствия данных нормативов актуальна и широко используема.

На сайте ГОСКРЕП Вы можете воспользоваться переводом DIN⇆ГОСТ, используя «Поиск по сайту » по логотипом ГОСКРЕП в верхнем левом углу, илисочетанием клавиш Ctrl + F. Несмотря на длинный список представленных стандартизированных метизов, Вы не пропустите искомый. Для этого мы применили интересное решение. Убедитесь сами!

• Вопросы (0)

Задать вопрос

Ничего не найдено

База знаний TR | Общие стандарты крепежа

DIN 1	ИСО 2339		Конусные штифты, незакаленные
DIN 125	ИСО 7089		Шайбы; средний тип, преимущественно для болтов с шестигранной головкой
DIN 125	ИСО 7090		Шайбы; средний тип, преимущественно для болтов с шестигранной головкой
DIN 126	ИСО 7091		Шайбы класса C — предназначены для использования с болтами и гайками с шестигранной головкой
DIN 127		БС4464Б	Пружинные стопорные шайбы с квадратными концами или хвостовиками
DIN 128			Изогнутые и волнистые пружинные стопорные шайбы
DIN 137			Пружинные шайбы, изогнутые или волнистые
DIN 1440	ИСО 8738		Шайбы среднего размера для штифтов
DIN 1443	ИСО 2340		Штифты без головки
DIN 1444	ИСО 2341		Штифты с головкой
DIN 1470	ИСО 8739		Рифленые штифты, с параллельными канавками по всей длине, с направляющей
DIN 1471	ИСО 8744		Штифты с коническими канавками по всей длине
DIN 1472	ИСО 8745		Штифты с канавками, половинная длина с коническими канавками
DIN 1473	ИСО 8740		Штифты с канавками по всей длине, с параллельными канавками и фаской
DIN 1474	ИСО 8741		Рифленые штифты, половина длины с обратными канавками
DIN 1475	ИСО 8742		Штифты с пазами, третья длина с центральным пазом
DIN 1476	ИСО 8746		Штифты с канавками и круглой головкой
DIN 1477	ИСО 8747		Штифты с канавками и потайной головкой
DIN 1481	ИСО 8752		Прямые штифты пружинного типа (цилиндрические штифты) — тяжелый тип

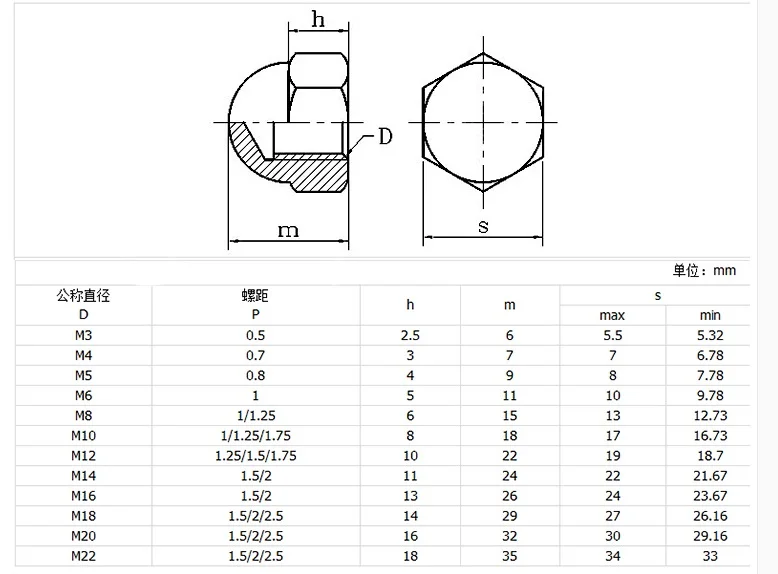

DIN 1587			Шестигранные колпачковые гайки
DIN 1816			Круглая гайка с отверстиями для установочных штифтов внутри; Метрическая мелкая резьба ISO
DIN 315			Крыльчатые гайки с закругленными крыльями
DIN 316			Барашковые винты с закругленными крыльями
DIN 404			Винты с шлицевой головкой
DIN 417	ИСО 7435		Установочные винты со шлицем и длинной собачкой
DIN 427	ИСО 2342		Винты без головки со шлицем и скошенным концом
DIN 428	ИСО 4034		Шестигранные гайки класса C
DIN 433	ИСО 7092		Шайбы для использования с винтами с полукруглой головкой
DIN 433-1	ИСО 7092		Шайбы класса А — с твердостью до 250 HV, предназначенные для использования с винтами с цилиндрической головкой
ДИН 433-2	ИСО 7092		Шайбы класса А — с твердостью до 300 HV, предназначенные для использования с винтами с цилиндрической головкой
DIN 438	ИСО 7436		Установочные винты со шлицем и чашеобразным наконечником
DIN 439	ИСО 4035	БС3692	Тонкие шестигранные гайки
DIN 439	ИСО 4036	БС3692	Тонкие шестигранные гайки
DIN 439	ИСО 8675	БС3692	Тонкие шестигранные гайки
DIN 439-1	ИСО 4036		Тонкие шестигранные гайки без фаски — класс продукта B
ДИН 439-2	ИСО 4035		Тонкие шестигранные гайки с фаской — классы продукции A и B
DIN 439-2	ИСО 8675		Тонкие шестигранные гайки с фаской — классы продукции A и B
DIN 440	ИСО 7094		Шайбы для деревянных конструкций
DIN 444			Рым-болты
DIN 462			Станки; внутренние стопорные шайбы для круглых гаек со шлицем для крючкового ключа по DIN 1804
DIN 464			Винты с накатанной головкой, высокий тип
DIN 466			Гайки с накаткой, высокий тип
DIN 467			Гайки с накаткой, низкий тип
DIN 471			Стопорные кольца (стопорные кольца) для валов; нормальный тип и тяжелый тип
DIN 479			Болты с квадратной головкой и короткой собачкой
DIN 5406			Стопорные шайбы и стопорные пластины для использования с подшипниками качения
DIN 548			Круглые гайки с отверстиями для установочных штифтов внутри
DIN 551	ИСО 4766		Установочные винты со шлицем и плоской вершиной
DIN 553	ИСО 7434		Установочные винты со шлицем и конусом
DIN 555	ИСО 4034		Шестигранные гайки от M5 до M100x6 — класс продукта C
DIN 558	ИСО 4018		Винты с шестигранной головкой
DIN 580			Рым-болты с буртиком для подъема
DIN 601	ИСО 4016		Болты с шестигранной головкой от M5 до M52; класс продукта C
DIN 603			Болты с квадратной шейкой с грибовидной головкой
DIN 609			Шестигранник подходит для болтов с длинной резьбой
DIN 6319			Сферические шайбы и конические седла
DIN 6325	ИСО 8734		Цилиндрический штифт, закаленный: поле допуска m6
DIN 6340			Шайбы для зажимных устройств
DIN 653			Винты с накатанной головкой, низкий тип
DIN 6797			Зубчатые стопорные шайбы
DIN 6798			Зубчатые стопорные шайбы
DIN 6799			Стопорные шайбы (стопорные шайбы) для валов
DIN 6900	ИСО 10644		Винты и шайбы в сборе
DIN 6901	ИСО 10510		Самонарезающий винт и шайба в сборе
DIN 6902	ИСО 10673		Плоские шайбы для винтов и шайб в сборе
DIN 6903	ИСО 10669		Плоские шайбы для самонарезающих винтов и шайб в сборе
DIN 6912			Винты с тонкой головкой и шестигранной головкой с направляющим пазом
DIN 6914	ИСО 14399-4		Высокопрочные болты с шестигранной головкой с большой шириной лыска для болтового соединения конструкционной стали
DIN 6916			Круглые шайбы для болтовых соединений из высокопрочной конструкционной стали
DIN 6921	ИСО 1665		Болты с шестигранной головкой
DIN 6922	ИСО 1665		Болты с шестигранной головкой и уменьшенным хвостовиком
DIN 6923	ИСО 1661		Шестигранные гайки с фланцем
DIN 6924	ИСО 7040		Шестигранные гайки с преобладающим моментом затяжки с неметаллической вставкой
DIN 6924	ИСО 10512		Шестигранные гайки с преобладающим моментом затяжки с неметаллической вставкой
DIN 6925	ИСО 7042		Цельнометаллические шестигранные гайки с преобладающим моментом затяжки
DIN 6925	ИСО 10513		Цельнометаллические шестигранные гайки с преобладающим моментом затяжки
DIN 6926	ИСО 7043		Шестигранные гайки с преобладающим моментом затяжки с фланцем и неметаллической вставкой
DIN 6926	ИСО 12125		Шестигранные гайки с преобладающим моментом затяжки с фланцем и с неметаллической вставкой
DIN 6927	ИСО 7044		Цельнометаллические гайки с фланцем с преобладающим моментом затяжки
DIN 6927	ИСО 12126		Цельнометаллические гайки с фланцем с преобладающим моментом затяжки
DIN 7045			Винты с полукруглой головкой и крестообразным шлицем типа H или типа Z — класс продукта A
ДИН 7337	ИСО 14589		Разрывной стержень Глухие заклепки
DIN 7337	ИСО 15977 по ИСО 15984		Разрывной стержень Глухие заклепки
DIN 7337	ИСО 16582 по ИСО 16584		Разрывной стержень Глухие заклепки
DIN 7343	ИСО 8750		Спиральные штифты; нормальный тип
DIN 7344	ИСО 8748		Спиральные штифты; усиленный тип
DIN 7346	ИСО 13337		Прямые штифты пружинного типа; (булавки) облегченный тип
DIN 7349			Плоские шайбы для болтов с тяжелыми зажимными втулками
DIN 7500-1	ИСО 7085		Резьбонакатные винты для метрической резьбы ISO. Часть 1. Типы, обозначения, требования
ДИН 7500-2			Резьбонакатные винты для метрической резьбы ISO; ориентировочные значения диаметров отверстий
DIN 7504			Саморезы с нарезной резьбой – размеры, требования и испытания
DIN 7513			Резьбонарезные винты с шестигранной и шлицевой головкой – размеры, требования и испытания
DIN 7516			Винты с крестообразным шлицем для нарезки резьбы – размеры, требования и испытания
DIN 7603			Кольцевые уплотнения и прокладки
ДИН 7970	ИСО 1478		Резьба и концы резьбы для самонарезающих винтов (модифицированная версия ISO 1478)
DIN 7971	ИСО 1481	БС4174	Шурупы с полукруглой головкой со шлицем
DIN 7972	ИСО 1482		Самонарезающие винты с потайной головкой со шлицем
DIN 7973	ИСО 1483		Самонарезающие винты с потайной головкой со шлицем
DIN 7977	ИСО 8737		Конические штифты с резьбовыми концами и постоянной длиной вершины
DIN 7978	ИСО 8736		Конические штифты с внутренней резьбой
DIN 7979	ИСО 8733		Цилиндрический штифт с внутренней резьбой
DIN 7979	ИСО 8735		Цилиндрический штифт с внутренней резьбой
DIN 7980		БС4464А	Пружинные стопорные шайбы с квадратными концами для винтов с цилиндрической головкой
DIN 7981	ИСО 7049		Шурупы с полукруглой головкой и крестообразным шлицем
DIN 7982	ИСО 7050		Саморезы с потайной головкой и крестообразным шлицем
DIN 7983	ИСО 7051		Саморезы с потайной (плоской) головкой и крестообразным шлицем
DIN 7984			Винты с тонкой головкой и шестигранной головкой
DIN 7985	ИСО 7045	БС4183	Винты с полукруглой головкой и полукруглой головкой с крестообразным углублением
DIN 7989-1			Шайбы для стальных конструкций — класс продукта C
DIN 7989-2			Шайбы для стальных конструкций — класс продукта A
DIN 7991	ИСО 10642	БС4168	Винты с потайной головкой и шестигранной головкой
DIN 84	ИСО 1207	БС4183	Винты со шлицевой головкой класса A
DIN 85	ИСО 1580	БС4183	Винты с полукруглой головкой со шлицем класса A
DIN 9021	ИСО 7093		Плоские шайбы большого наружного диаметра
DIN 908			Заглушки с внутренним шестигранником и параллельной резьбой
DIN 910			Заглушки с шестигранной головкой
DIN 911	ИСО 2936		Ключи с внутренним шестигранником
DIN 912	ИСО 4762	БС4168	Винты с шестигранной головкой под торцевой ключ (модифицированная версия ISO 4762)
DIN 912	ИСО 21268	БС4168	Винты с шестигранной головкой под торцевой ключ (модифицированная версия ISO 4762)
DIN 913	ИСО 4026		Винты с шестигранной головкой и плоской головкой (модифицированный ISO 4026)
DIN 914	ИСО 4027		Установочные винты с внутренним шестигранником и конусом (модифицированный ISO 4029)
DIN 915	ИСО 4028		Установочные винты с внутренним шестигранником и полной собачкой
DIN 916	ИСО 4029		Винты с внутренним шестигранником и чашечным наконечником (модифицированный ISO 4029)
DIN 918-3			Обзор европейских стандартов на крепеж
DIN 921			Винты с полукруглой головкой со шлицем и большой головкой
DIN 923			Винты с полукруглой головкой со шлицем и буртиком
DIN 929			Шестигранные приварные гайки
ДИН 93			Шайбы с длинным язычком
DIN 930			Винты с мелким шагом резьбы и частичной резьбой
DIN 931-1	ИСО 4014	БС3692	Винты с шестигранной головкой от M1,6 до M39 с частичной резьбой — классы продукции A и B
DIN 931-2	ИСО 4014	БС3692	Винты с шестигранной головкой от M42 до M160x6 с частичной резьбой — класс продукта B
DIN 933	ИСО 4017	БС3692	Винты с шестигранной головкой M1,6–M52 с полной резьбой – классы продукции 8,8
DIN 934	ИСО 4032		Шестигранные гайки с метрической резьбой с крупным и мелким шагом — классы продукции A и B
DIN 934	ИСО 8673		Шестигранные гайки с метрической резьбой с крупным и мелким шагом — классы продукции A и B
DIN 935-1			Шестигранные шлицевые гайки и корончатые гайки с метрической резьбой с крупным и мелким шагом — классы продукции A и B
DIN 935-2			Болты с шестигранной головкой от M42 до M160x6; класс продукта B
DIN 935-3			Шестигранные шлицевые гайки с метрической резьбой с крупным шагом — класс продукта C
DIN 936		БС3692	Тонкие шестигранные гайки от M8 до M52 и от M8x1 до M52x3; товарные сорта А и В
DIN 937			Тонкие шестигранные гайки
DIN 938			Шпильки с длиной зацепления около 1 дня
DIN 939			Шпильки с длиной зацепления около 1,25 дня
ДИН 94	ИСО 1234		Шплинты
DIN 95			Шурупы по дереву с потайной (овальной) головкой со шлицем
DIN 96			Шурупы с круглой головкой со шлицем
DIN 960	ИСО 8765		Болты с шестигранной головкой от M8x1 до M100x4 с мелким шагом резьбы — классы продукции A и B
ДИН 960	ИСО 8676		Болты с шестигранной головкой от M8x1 до M100x4 с мелким шагом резьбы — классы продукции A и B
DIN 961	ИСО 8676		Болты с шестигранной головкой от M8x1 до M52x3 с мелким шагом резьбы — классы продукции A и B
DIN 962			Система обозначения крепежных изделий
ДИН 963	ИСО 2009	БС3692	Винты с потайной головкой со шлицем (с потайной головкой, как указано в ISO 2009-1972)
DIN 964	ИСО 2010	БС3692	Винты с потайной головкой и полупотайной головкой со шлицем

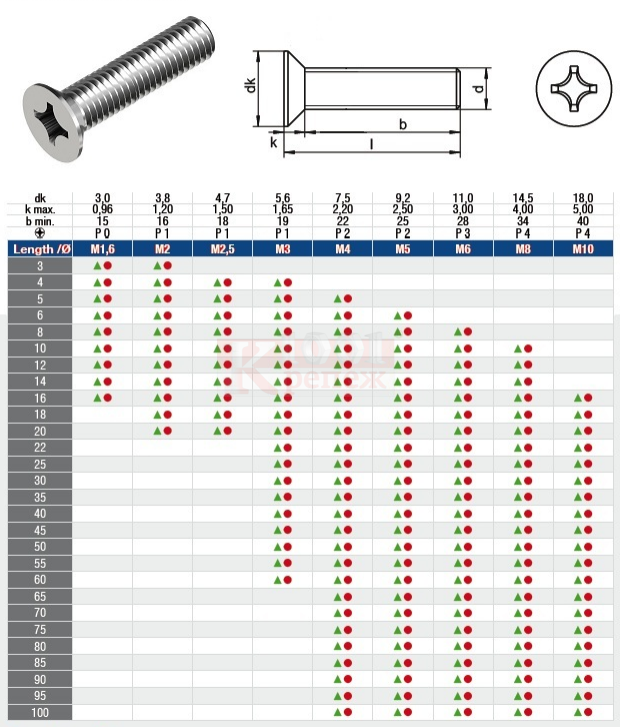

DIN 965	ИСО 7046	БС3692	Винты с потайной головкой и крестообразным шлицем
ДИН 966	ИСО 7047		Винты с потайной головкой и крестообразным шлицем
DIN 970	ИСО 4032		Шестигранные гайки; стиль 1; метрическая крупная резьба, марки изделий А и Б; ISO 4032 модифицированный
DIN 971-1	ИСО 8673		Шестигранные гайки Тип 1 с метрической резьбой с мелким шагом; классы прочности 6 и 8
DIN 971-2	ИСО 8674		Шестигранные гайки типа 2 с метрической резьбой с мелким шагом; классы прочности 10 и 12
DIN 972	ИСО 4034		Шестигранные гайки от M5 до M39; стиль 1; класс продукта C (модифицированная версия ISO 4034)
DIN 975			Резьбовые стержни
ДИН 976-1			Метрическая резьба Шпильки
DIN 976-2			Метрическая резьба с натягом Шпильки
DIN 977	ИСО 21670		Шестигранные приварные гайки с фланцем
DIN 979			Шестигранные гайки с тонким шлицем и корончатые гайки с метрической резьбой с крупным и мелким шагом — классы продукции A и B
DIN 980	ИСО 7042		Цельнометаллические шестигранные гайки с преобладающим моментом затяжки
DIN 980	ИСО 10513		Цельнометаллические шестигранные гайки с преобладающим моментом затяжки
DIN 981			Контргайки для использования с подшипниками качения
DIN 982	ИСО 7040		Шестигранные гайки с преобладающим моментом затяжки с неметаллической вставкой
DIN 982	ИСО 10512		Шестигранные гайки с преобладающим моментом затяжки с неметаллической вставкой
DIN 983			Стопорные кольца с выступами для использования на валах (внешние стопорные кольца)
DIN 985	ИСО 10511		Шестигранные тонкие гайки с преобладающим моментом затяжки с неметаллической вставкой
DIN 986			Шестигранные куполообразные колпачковые гайки с преобладающим моментом затяжки с неметаллической вставкой
DIN 988			Прокладочные кольца и опорные кольца

Верный путь, неправильный путь и американский путь

Трофей Battlebots — гайка с отверстием диаметром 5 дюймов и 4 витка резьбы на дюйм

By The Metric Maven

GAO Report Edition

Крепежи используются повсеместно. В физическом дизайне они повсюду. Изображение слева — текущий трофей боевых ботов, гигантский орех. По состоянию на 2016 год эта гайка отмечает устаревание в США благодаря архаичному отверстию диаметром 5 дюймов и четырем резьбам на дюйм. В отчете GAO за 1978 год есть интересная глава о крепежных элементах, что произошло, а что нет. Первое предложение главы, посвященной крепежным изделиям, гласит:

Промышленность крепежных изделий США, которая изначально выступала против метрической системы измерения, начала усилия по конверсии в 1970 для того чтобы поддержать свои рынки.

Промышленность обнаружила, что в 1960-х годах ее основные клиенты переходили на метрическую систему. Можно было бы подумать, что к 1978 году производители крепежа в США отдали предпочтение метрической системе, но все оказалось сложнее, чем можно было ожидать, и, возможно, слишком по-американски. В отчете есть хорошее описание застежки:

Застежка — это все, что скрепляет две вещи. Гайки, болты, винты, заклепки, шплинты и гвозди — вот несколько примеров. (См. следующую страницу.) Из них в Соединенных Штатах производится около двух миллионов различных типов. Застежки могут скреплять огромное количество предметов. Например, телефон скрепляется примерно 70 застежками. Джамбо-джеты содержат миллионы; а для одной модели затраты на крепеж составляют около 10 процентов от общей стоимости самолета. Короче говоря, большая часть экономики США стоимостью почти 2 триллиона долларов держится на двухмиллиардной индустрии крепежных изделий.

В отчете отмечается, что в США наблюдается значительный рост использования метрических крепежных изделий. Отечественная крепежная промышленность также испытывала давление со стороны импортных крепежных изделий Olde English. В конце 1960-х годов не существовало инженерного стандарта США для метрических крепежных изделий, но существовал международный стандарт. Представители промышленности США заявили, что в международном стандарте слишком много размеров и типов резьбы. Значения этих размеров не соответствовали предполагаемой логической закономерности. Утверждалось, что если индустрия крепежа в США собирается перейти на метрическую систему, то США должны создать новую систему крепежа, которая будет:

….как можно совершеннее. Также промышленность не хотела давать конкурентное преимущество иностранным производителям метрического крепежа. Считалось, что иностранные производители получат преимущество, если промышленность США просто полностью примет существующий международный стандарт для метрических крепежных изделий.

Да, мы в США собирались произвести «более совершенную застежку» или, возможно, даже совершенную застежку, и в январе 1971 года Институт промышленных крепежных изделий опубликовал отчет «Исследование по разработке оптимальной системы метрических застежек». . Исследование было представлено десяти крупнейшим корпорациям США, а также Национальному бюро стандартов (NBS) и техническим органам Канады. Отобранная группа была единодушна во мнении, что необходимо провести подробное исследование. В отчете GAO говорится:

Конечной целью Комитета было разработать метрическую систему крепежных изделий, которая была бы настолько привлекательной с технической и экономической точки зрения, что стала бы единственной международно признанной системой резьбовых крепежных изделий. (7-5)

Непоколебимая вера США в технический дарвинизм в сочетании с верой в то, что США создадут самый подходящий мем с застежкой, побудила это новое исследование. Специальный комитет опубликовал свои результаты в 1973 году. Он рекомендовал систему застежки с 25 размерами и одним типом резьбы. Первый метрический стандарт на крепеж, основанный на этих рекомендациях, был выпущен в 1919 г.74. Прежде чем стандарт был завершен, новая система столкнулась с международным сопротивлением. Представители Великобритании и Германии по стандартам выпустили документ под названием «Почему следует изменить Систему Международной организации по стандартизации для метрической резьбы крепежных изделий?» В нем утверждалось, что затраты и путаница были неоправданными, «технические преимущества были минимальными, а систему вряд ли можно было назвать «оптимальной». Были жалобы на протекционизм и необходимость начинать все сначала. (7-6).

Дискуссии продолжались с 1973 по 1977 годы, когда ИСО вела переговоры со своими членами из США. В конце концов представители США отказались от предложенных изменений в международном стандарте. Стандарт США стал по существу таким же, как предпочтительная серия стандарта ISO.

Были разногласия по поводу класса прочности крепежных изделий в диапазоне от 6 до 18 миллиметров. Европейцы использовали международный класс прочности 8,8. Его прочность составляет 116 000 фунтов на квадратный дюйм. Сопоставимым американским SAE был класс 5 с прочностью 120 000 фунтов на квадратный дюйм. Это примерно трехпроцентная разница. Было рекомендовано следующее высшее 9 класса.8 использоваться. Этот крепеж имеет прочность около 130 500 фунтов на квадратный дюйм.

Европейцы согласились с предложенным изменением, но только автомобильная промышленность США приняла более высокий класс. Американская сельскохозяйственная техника, канадские и европейские производители решили использовать для своих резьбовых креплений размер 8.8. Отсутствие крепежа, отвечающего требованиям США, вызвало опасения, что крепеж 8. 8 может быть заменен на вариант 9.8 во время ремонта. Если бы 9.8 не было в наличии, пришлось бы использовать 10.9, что требует легированной стали.

Далее в отчете были рассмотрены размеры головок крепежных деталей:

Серьезная проблема возникла при попытке согласовать размер шестигранной головки для трех крепежных деталей. Вероятно, это был самый горячо обсуждаемый и сложный вопрос, рассмотренный на встречах ИСО в 1977 году. В приведенном ниже графике показаны размеры головок, требуемые Соединенными Штатами, используемые в Европе и согласованные на встречах.

Исследование оптимальной системы метрических застежек показало, что размер головки для ряда застежек был излишне большим. Международные стандартные размеры широко применялись в Европе, но европейские представители в 1975 согласился уменьшить размер головы на 1 миллиметр для каждого из трех размеров. Представители США согласились на компромиссные размеры на предыдущих встречах, но в 1977 году вернулись к требованию меньшей головки для 10-миллиметрового размера крепежа.

Европейцы не одобрили бы включение головки диаметром 15 мм, а США не пошли бы на компромисс. Официальным стандартом стали крепежные детали диаметром 10, 12 и 14 миллиметров с головками 16, 18 и 21 миллиметр соответственно. США будут использовать эти и головка 15 мм. Стало возможным использовать несколько размеров головок для этих трех размеров застежек. В отчете отмечается:

Размеры напора (как и классы прочности) являются примером международного стандарта, который формально согласован на бумаге, но не всегда соблюдается на практике. (7-8)

По мнению европейцев, выгоды от изменений в новой системе не оправдывают связанных с этим расходов. Стандарт застежки является добровольным, и США могут делать все, что захотят. Этот тупик может привести к тому, что производители крепежа в США останутся в выигрыше. В отчете GAO говорится:

Сотрудник одной компании сказал мне, что он выложился по полной и запасся шестью метрическими размерами 24 длин. Приклад включал 6,3-миллиметровую застежку, которая была одним из размеров, предложенных США, но не получила международного признания. Этот размер использовался крупным производителем автомобилей в моделях 1977 и 1978 годов. Однако производитель автомобилей отказался от него для будущих моделей.

Было отмечено, что обслуживание английских и метрических застежек Ye Olde в США может вызвать значительные трудности:

Практически невозможно визуально отличить некоторые размеры крепежных изделий с обычной резьбой от аналогичных метрических крепежных изделий. Возможно несоответствие 36 комбинаций крепежных изделий с обычной и метрической резьбой. Результатом может быть либо снятие изоляции во время сборки, либо полная сборка с потерей грузоподъемности от 25 до 60 процентов. Таким образом, случайное несоответствие креплений может привести к поломке креплений.

Это очень хороший аргумент в пользу быстрого переключения метрики, с М-днем и без «переходного периода», вместо того, чтобы ждать, пока магия технического дарвинизма Metric Philosophers выполнит эту задачу в течение неопределенного периода времени.

25 апреля 2014 г. (2014-04-25) Джо Гринслейд из Института промышленных крепежных изделий провел презентацию под названием «Переход к стандартам метрических крепежных изделий». Он считает, что во всем мире должна использоваться одна система метрических крепежных изделий. Г-н Гринслейд называет попытку США создать «оптимальную систему метрических застежек» «ошибочным шагом!» Он утверждает, что с 1975 по 2013 год внедрение метрических расчетов происходило медленно, но постепенно ускорялось.

Greenslade идентифицирует три различных системы крепежа: ISO (международная), DIN (немецкая) и ANSI/ASME/ASME/SAE (США). Он считает оптимальную систему метрических застежек США (OMFS) ошибочной философией: «Поскольку мы должны измениться, мы сделаем это лучше, чем вы, европейцы». В OMFS была предпринята попытка устранить мелкую резьбу, это «упрощение» было отвергнуто. Внедрение в США застежки M6,3 X 1 просто потому, что мы хотели использовать метрическую версию застежки 1/4-20 Ye Olde English, а не использовать стандартную застежку M6 x 1,0, было отклонено. Внедрение нового калибра резьбы не было принято. США хотели заменить шестигранную головку новой шлицевой головкой, но это также было отвергнуто. Изменение размера шестигранника (размера головки) на 1 миллиметр на M10, M12, M14 и M22 до сих пор вызывает путаницу. США, наконец, отозвали свой предложенный «оптимальный» метрический стандарт.

Остаются два метрических стандарта: ISO и DIN. DIN очень, очень близок к стандарту ISO. Они на 99,99% взаимозаменяемы и на 90% идентичны. Немецкий стандарт DIN должен быть заменен стандартом ISO. Когда клиенты в США теперь запрашивают ISO, им часто говорят: «У нас нет никаких ISO — только DIN». Гринслейд указывает, что следует провести поиск двойных обозначений DIN/ISO на существующих чертежах и списках деталей, и в этих случаях их следует отредактировать так, чтобы использовался только номер ISO. Он также предлагает, чтобы все обозначения на чертежах дизайна новых продуктов были только ISO. Гринслейд предлагает многочисленные примеры этой существующей избыточности «в дикой природе». Долгосрочной целью США должно стать использование ISO и забвение прошлого.

Введение в США «оптимального» стандарта в 1970-х годах несет на себе отпечатки американской гордыни. Вместо того, чтобы, наконец, внести некоторый порядок в хаос, который бок о бок соседствует с застежками Ye Olde English и метрикой, исключив «нестандартные» версии и используя исключительно метрику ISO, мы вместо этого решили показать всем, «как это сделать лучше. ” История не осудила нас благосклонно, и попытка навязать миру американский метрический «стандарт» продолжает вызывать разногласия и путаницу по сей день. Как уже неоднократно говорилось, «преимущество американских стандартов в том, что их так много на выбор».

Если вам понравилось это эссе и вы хотите поддержать работу The Metric Maven, посетите его страницу на Patreon. Сравнения // Southwestern Supply Company

МЕТРИЧЕСКИЕ КРЕПЕЖНЫЕ СОЕДИНЕНИЯ

Гай Авеллон

Нравится вам это или нет, но метрика никуда не денется, и скоро мы все переведем на метрику. Томас Джефферсон инициировал реформу в свое время, и мы говорили, что «показатели приходят» с 19 века.75. Кроме автомобилестроения больше ничего не изменилось.
США — последняя страна в мире, которая не является исключительным пользователем метрической системы во всем. Мы десятилетиями используем метрическую систему в фармацевтике, фотографии, химической промышленности, оптике и даже свечах зажигания.
В качестве единицы измерения длины все основано на метре со сдвигом десятичной точки влево или вправо в зависимости от того, идет ли значение вверх или вниз.

Итак, если метр равен 1,00, десятая часть метра составляет дециметр при 0,1 м, сантиметр (см) составляет одну сотую метра при 0,01 м и миллиметр (мм) или одну тысячную метра составляет 0,001 м. Следовательно, 1000 мм = 100 см = 1 м. Числа остаются прежними, меняется только десятичная точка. На самом деле это похоже на подсчет сдачи. При увеличении следующей единицей будет 1000, выраженная в километрах (км), или 1000 м.

Интересный факт, связанный с метрическими единицами измерения; все единицы веса, длины и объема связаны между собой. Куб со стороной 10 см имеет площадь 1000 кубических сантиметров. Если бы куб был наполнен водой, он вмещал бы 1 литр (1 л или 1000 мл для миллилитра) и весил бы 1000 г (граммов) или 1 кг (килограмм).

Метрические стандарты
Еще несколько десятилетий назад не было единого стандарта метрических крепежных изделий из Франции, Италии, Германии, Англии или Японии. DIN (Deutsche Industries Norman) разработал наиболее полные стандарты любой страны, но потребность в унификации все еще существовала. Была создана ИСО (Международная организация по стандартизации).

Стандарты DIN изменены в соответствии с рекомендациями ISO. Соединенные Штаты координируют свои усилия с ИСО через ANSI, Американский национальный институт стандартов. Хотя небольшие отличия все же есть.

Обозначение крепежа
Во-первых, при заказе или указании размеров метрического крепежа перед всеми метрическими крепежами ставится заглавная буква «М». Затем, аналогично тому, как идентифицируются крепежные детали дюймовой серии, диаметр указывается с шагом резьбы, длиной и классом прочности. Например: М12 х 1,5 х 50, 10,9Винт с шестигранной головкой. Это говорит нам о диаметре 12 мм, шаге резьбы 1,5 мм и длине 50 мм. Класс недвижимости 10.9.

Шаг резьбы
Пользователи должны знать, что доступно три типа шагов резьбы: стандартная резьба, аналогичная UNC; Тонкая резьба, аналогичная УНФ; и японская резьба, которая находится между ними, но используется только на крепежных элементах M10 и M12. Например; крепеж M10 может иметь шаг резьбы 1,0 мм, 1,25 мм и 1,50 мм.
Идентификация чрезвычайно важна, поскольку многие метрические размеры очень близки к дюймовой серии, поэтому гайка или крепежный элемент могут быть затянуты, но дополнительное затягивание может привести к срыву резьбы. Например, крепеж ¼”-28 имеет диаметр 0,250” по сравнению с M6, диаметр которого составляет 0,236”. Разница составляет 0,014 дюйма. Шаг резьбы на M6 составляет 1,0, что примерно эквивалентно 25,6 виткам на дюйм по сравнению с 28 нитей на дюйм для дюймовой застежки. Не большая разница и легко спутать.
В следующей таблице приведены другие примеры, иллюстрирующие потенциальную опасность сочетания дюймовых и метрических крепежных деталей. Результирующая сборка будет создавать зажимные нагрузки на 25–60 % меньше, чем ожидалось, при условии, что резьба не сорвана или не начала соскальзывать, и в этом случае нагрузки будут потеряны почти на 100 %.

Сравнение дюймовой и метрической резьбы

Классы прочности

Прочность крепежа в метрических единицах называется «Класс прочности», а не «Класс». Тем не менее, классы свойств примерно эквивалентны системе оценок SAE. Ниже приведены некоторые примеры.

Метрические марки

Самый простой способ определить класс свойств метрического крепежа — посмотреть на крепеж в поисках числового обозначения. Эти десятичные числа будут отмечены на шестигранной головке или на верхней или боковой части крепежной детали с головкой под торцевой ключ.

Крепежи будут иметь обозначение с десятичной точкой, гайки — без. Например, подходящая гайка крепежа 10,9 будет иметь маркировку «10», а не 10,9.

Автомобильная промышленность США разработала крепеж 9.8, потому что некоторые размеры крепежа 8.8 не обеспечивали той же прочности, что и SAE Grade 5. Это было сочетание прочности крепежа и геометрии размеров головки для распределения напряжения.

Одна из самых больших областей путаницы связана с обозначением класса прочности 8.8. Многие путают это с эквивалентом SAE Grade 8. Разница в прочности на растяжение между 120 ksi и 150 ksi может быть катастрофической в ​​критическом применении.

Еще одна деталь, на которую следует обратить внимание для правильной идентификации, — это винт с головкой под торцевой ключ с метрической головкой. В отличие от изделий с головками под торцевой ключ для США, которые выпускаются только в одном классе прочности: от 180 тыс. фунтов на кв. дюйм до ½ дюйма и 170 тыс. фунтов на кв. дюйм свыше ½ дюйма, изделия с метрическими головками под торцевой ключ бывают трех классов прочности; 8. 8, 10.9 и 12.9. Так что помните об этом при ремонте европейской техники, поэтому штуцер надлежащей прочности заменяется на тот же тип, который был разработан на заводе.

Длина резьбы
Стандарты DIN 931 и DIN 960 практически совпадают с требованиями ISO к длине резьбы; два диаметра плюс 6 мм для крепежа длиной до 125 мм.

Однако в случае DIN 933 и DIN 961 крепеж полностью вкручивается в головку независимо от длины.

Размеры ключей
Многие механики жалуются на то, что им приходится использовать два ключа для затягивания головки и гайки крепежного элемента одинакового размера. К счастью, это происходит только в нескольких размерах. Это связано с принципиальным разногласием между DIN и ISO. Ширина под ключ (WAF) крепежных деталей DIN на 1 мм больше у M10, M12 и M14 и на 2 мм меньше у M22.

Оба типа доступны и продаются в США. Так что это зависит от того, какую спецификацию использует производитель и кто их распространяет. Компания, покупающая у нескольких дистрибьюторов, может оказаться с гайками и головками болтов разного размера в одном и том же складском бункере.

Размеры метрических ключей

Метрический крутящий момент

Метрический крутящий момент выражается в ньютон-метрах (Н-м). Ньютон — это широко используемый в физике термин для обозначения силы, названный в честь ученого сэра Исаака Ньютона. Ньютон равен 0,2248 фунта силы. Сдвинув запятую на три знака вправо, мы получим килоньютон (КН) или 224,81 фунта.

Прочность крепежа

Мы узнали, что представляют собой различные обозначения классов прочности, но как они соотносятся? Вместо использования «фунтов на квадратный дюйм» (psi) в метрической терминологии используется термин Паскаль для единицы измерения силы.
