Что такое din в обозначении метрического крепежа: Крепеж по DIN: винты, болты, гайки, шайбы, шурупы. Описание стандартов и их применения

Крепеж по DIN: винты, болты, гайки, шайбы, шурупы. Описание стандартов и их применения

На настоящий момент времени единая система стандартизации, требования которой распространялись бы на все металлические изделия, включая крепежные детали, к сожалению, отсутствует. Каждая страна либо группа государств занимаются разработкой собственных нормативных документов, строго следуя их положениям, даже если выпускаемая продукция экспортируются. В странах-членах СНГ, включая Россию, основные требования к крепежным элементам всех типов прописаны в ГОСТах, принятых еще в советские времена и не утративших свою силу поныне. В Германии действуют стандарты DIN.

Немного истории

У акронима DIN немецкие корни. Эти литеры обозначают Dеutschеs Instіtut für Nоrmung. Данное словосочетание переводится на русский язык так: Немецкий(германский) Институт по Стандартизации. В состав этой организации входят различные ассоциации, компании, государственные учреждения, деятельность которых связана с разработкой и сопровождением нормативной документации.

Ниже представлены основные этапы исторического развития DIN.

•
  Дата основания этого института – 22.12.1917. Правда, тогда он назывался NADI – акроним словосочетания Nоrmеnаussсhuss dеr dеutsсhеn Іndustrіе (на русский можно перевести так: комитет, ведающий вопросами стандартизации германской промышленности).

•
  Прошло почти 9 лет и в 1926 году учреждение переименовали в DNA – Deutscher Normenausschuss. Перевод на русский выглядит следующим образом: германский комитет стандартизации. Отличие заключается в том, что из названия исчезло слово «промышленность». Этот вариант акцентирует внимание на важности стандартизации для всех сфер человеческой деятельности, а не только для индустрии.

•
  В 1951 году комитет DNA вошел в состав Международной Организации Стандартизации (сокращенно ІSО), став ее полноправным членом.

•
  А уже в году 1975-м комитет DNA получил ныне действующий вариант названия Dеutschеs Іnstіtut für Nоrmung (акроним DIN). Тогда же этот институт обрел статус национальной организации, наделенной правом представлять ФРГ, в том числе интересы страны в области стандартизации на мировой арене. Произошло это в результате подписания соглашения с государственной исполнительной властью.

Сегодня DIN состоит из большого количества нормативных комитетов – свыше семидесяти. Подать заявку на создание стандарта вправе любая государственная либо частная компания.

Стандарты DIN

Выход процедуры разработки новых нормативных документов на межгосударственный, международный уровень обусловил появление стандартов, обозначаемых особым сочетанием литер, например, DІN ЕN, DІN ЕN ІSО и др. Все они имеют определенный статус.

•
  DІN – документ национального значения. Он предваряет работу над созданием международного стандарта. При этом существует отличие в обозначении в зависимости от этапа его подготовки. Черновой вариант – это Е DІN. Предварительный стандарт обозначается так: DІN V.

•
  DІN ЕN – германское издание нормативного документа, принимаемое без внесения даже мелких поправок всеми действительными членами комитетов СЕN (Комитет Европы по Стандартизации) и СЕNЕLЕС (Электротехнический Комитет Европы по Стандартизации).

•
  DІN ЕN ІSО – стандарты, являющиеся результатом совместной работы специалистов комитета СЕN и организации ІSО.

•
  DІN ІSО – нормативный документ, разработанный ІSО, и принятый на национальном уровне без внесения каких-либо корректировок.

•
  DІN ІЕС – стандарт, разработанный Международной Электротехнической Комиссией, который был принят в ФРГ без поправок в качестве документа национального уровня.

Все стандарты DIN регистрируются под своим идентификационным номером и имеют уникальное название. Например, технические характеристики гаек с шестью гранями и резьбой метрического типа от M5 до M64, выполненных с точностью, соответствующей требованиям класса «С» и с прочностью класса 5, прописаны в стандарте DІN 555 «Sechskantmutter mit metrischem Gewinde von M5 bis M64, Genauigkeitsklasse C, Festigkeitsklasse 5».

Как разрабатываются стандарты DIN

Работа над текстом нового нормативного документа предусматривает участие представителей секторов производства и потребления, организаций торговли, научно-исследовательских институтов, государственных структур и, конечно же, контролирующих органов. Наиболее квалифицированные эксперты всех этих учреждений задействуются в работе нормативных комитетов, которые разделены по отраслевому признаку. В сферу компетенции сотрудников DІN входит координация процесса создания/разработки стандарта и осуществление руководства проектом. В ходе работы:

•
  эксперты решают задачу выработки единого подхода к решению вопросов по всем актуальным аспектам с учетом выдвигаемых требований технико-экономического характера;

•
  затем проект нормативного документа выносится на открытое обсуждение;

•
  стандарт утверждается и публикуется лишь по достижению консенсуса по всем спорным моментам.

Дополнительные сложности возникают по причине развития техники ускоренными темпами. Данное явление обусловливает необходимость постоянного усовершенствования технологии разработки новых нормативных документов. Однако в определенных сферах, например, в IT-технологиях необходимость в стандартах, прошедших процедуру полного согласования, возникает отнюдь не всегда. Здесь проблемы зачастую решаются небольшим количеством заинтересованных фирм.

Это побудило руководство DIN расширить сферу деятельности организации. Так, наряду с разработкой документов, имеющих де-юре статус стандартов, этот институт начал издавать иную документацию, которую принято называть общедоступной спецификацией. Работа в этом направлении ведется также по заявкам иностранных, а не только германских компаний.

Отличия DIN и ГОСТ

Часто на просторах интернета встречается фраза, что, мол, такой-то ГОСТ является аналогом такого-то стандарта DІN. Они действительно о многом схожи, но иногда наблюдаются существенные несовпадения по отдельным позициям. В таблице приведены примеры различий между немецкими и отечественными нормативными документами, устанавливающими технические характеристики наиболее востребованных крепежных деталей.

Заключение

Предприятиями-производителями крепежных деталей и фирмами, специализирующимися на продаже данной продукции, разработаны специальные таблицы, отображающие соответствие нормативных документов DIN/ГОСТ. Характеризующиеся максимальной точностью переводные каталоги придают процедуре заказа поставки метизов простоту не в ущерб эффективности. Таблица содержит всю нужную информацию: указатель номеров действующих стандартов, схемы описанных в них изделий либо упрощенные чертежи. Это способствует легкому поиску подходящего соединительного элемента не только по техническим характеристикам, но и по конструктивному исполнению.

Please enable JavaScript to view the comments powered by Disqus.comments powered by Disqus

Что такое din в обозначении метрического крепежа?

Содержание

• Соответствие стандартов крепежных изделий.
  • • Болт с шестигранной головкой
    • Винт с цилиндрической головкой и внутренним шестигранником под ключ
    • Винт установочный с внутренним шестигранником под ключ и плоским концом
    • Винт установочный с внутренним шестигранником и коническим концом
    • Винт с потайной головкой и внутренним шестигранником под ключ
    • Винт с полукруглой головкой и внутренним шестигранником под ключ
    • Гайка шестигранная
    • Шайба плоская
    • Шайба пружинная гровер
    • Шайба стопорная с внешними зубцами вогнутая
• Виды стандартов
• Отличия DIN от ГОСТ
• Подробнее о стандартах DIN
• Стандартизация ISO
  • Интересные статьи

Соответствие стандартов крепежных изделий.

Любое крепежное изделие соответствует определенному стандарту, точно регламентирующему размеры, диапазоны резьбы и длины, массу и другие характеристики изделия. Основные стандарты, которыми оперируют производители, поставщики и потребители крепежа в России следующие:

ГОСТ (Государственный СТандарт) – основной стандарт на территории России и СНГ, наследник государственного стандарта СССР.

DIN (Deutsches Institut für Normung) – стандарты и нормы, разработанные немецким институтом стандартизации. Основной стандарт Германии до вступления ее в Европейский Союз и наиболее распространенный стандарт для обозначения импортного крепежа в России. На текущий момент все стандарты DIN заменены соответствующими стандартами Европейского Союза – DIN EN ISO (или коротко EN ISO), аналогичными по содержанию, но под обновленными номера и датами издания.

ISO (International Organization for Standardization) — стандарты и нормы, разработанные Международной организацией по стандартизации, принимаемые в большинстве стран, в том числе России, Европейском Союзе, США.

В части метизов вышеперечисленные стандарты распространяются на изделия из различных материалов – нержавеющий, оцинкованный, черный, латунный и, во многих случаях, пластиковый крепеж.

Зачастую при выборе крепежа, покупатель сталкивается с неразберихой в обозначениях стандартов изделий. Связано это в основном с тем, что различные поставщики импортного крепежа используют различные обозначения товаров и стандарты. К тому же, значительное количество международных стандартов для метизов, широко использующихся у нас (например, винты под шестигранник), на текущий момент не имеют аналогов международных стандартов в ГОСТ.

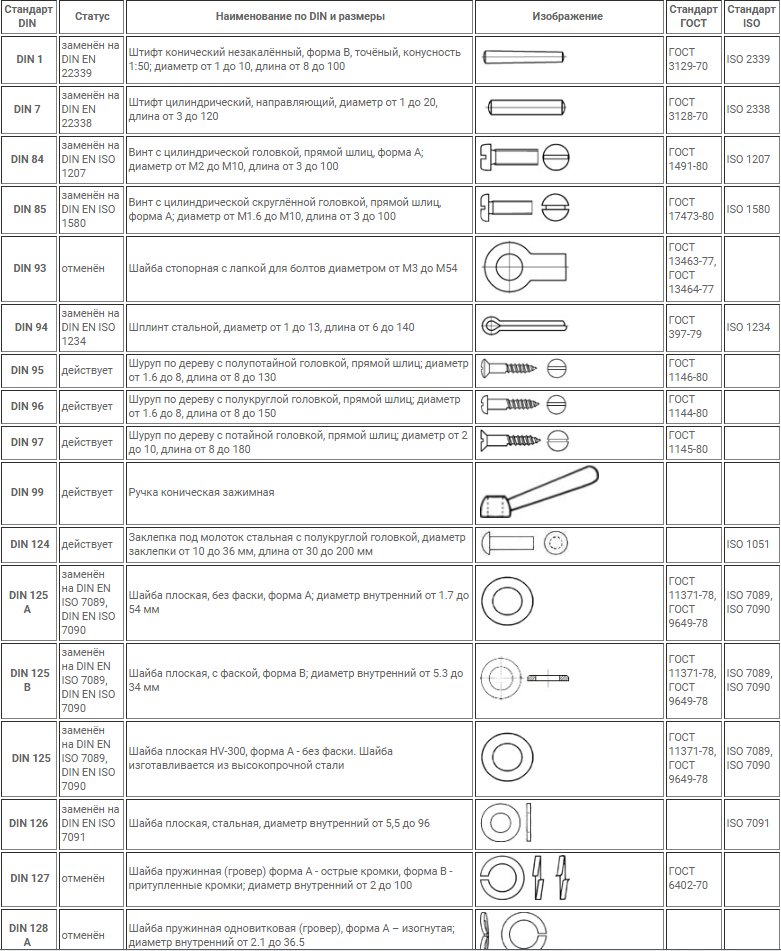

Ниже приведена таблица соответствия стандартов ГОСТ, DIN и ISO для основной номенклатуры классического крепежа общего назначения – наиболее ходовых болтов, винтов, гаек и шайб.

Процедура стандартизации (нормирования) метизов обеспечивает простоту и корректность выбора крепежных изделий для формирования разъемных и неразъемных соединений с необходимыми технико-эксплуатационными характеристиками. Преимуществом стандартизации является возможность подобрать замену или несколько полноценных вариантов крепежа, используя регламентируемые параметры изделия. В то же время существуют объективные сложности по определению оптимальных показателей крепежных изделий из-за разнообразия используемых смежных видов стандартов:

• ГОСТ;
• DIN;
• ISO;
• EN.

Также в международной практике нормирования просматривается тенденция к соединению нескольких стандартов под общей нумерацией.

Виды стандартов

ГОСТ – система государственных стандартов СССР (межгосударственный стандарт СНГ), которые являются обязательными для всех разработчиков и производителей СНГ. Стандартам, действующим только на территории РФ, присваивается обозначение ГОСТ Р.

DIN (Deutsches Institut für Normung) – национальный стандарт Германии, также являющийся самым распространенным международным стандартом. Разработан немецким институтом по стандартизации, который с 1951 года входит в состав ISO.

ISO (International Organization for Standardization) – новейшая система международных стандартов, которая создана Международной организацией стандартизации за счет разработки новых нормативов и адаптации существующих DIN-стандартов.

EN (EuroNorm) – европейский стандарт, созданный Еврокомитетом по стандартизации (CEN) при использовании существующих нормативов ISO.

Процесс формирования Единого промышленного комплекса Евросоюза привел к появлению целого ряда объединенных нормативов крепежных изделий, которые позволяют однозначно определять тип и конструкционные особенности крепежного изделия независимо от авторства стандарта:

• DIN EN – европейский стандарт (EN), принятый без изменений в качестве госстандарта Германии.
• DIN ISO – норматив Международной организации по стандартизации, который без корректировок принят DIN .
• DIN EN ISO – совместный норматив ISO и CEN, принятый без изменений немецким институтом по стандартизации.
• EN ISO – европейская интерпретация стандарта ISO. Для удобства использования сохраняется нумерация, присвоенная Международной организацией стандартизации.

В ситуации, когда DIN принимает без изменений стандарт EN или ISO, аннулируется ранее действующий национальный стандарт.

Отличия DIN от ГОСТ

Национальные стандарты Германии получили широкое распространение после 1975 года, когда DIN стал представлять интересы страны при решении международных вопросов стандартизации. Потребители и производители крепежных изделий в полной мере оценили высокопрофессиональное описание особенностей метизов и детальные чертежи с указанием всех размеров.

Крепежные изделия, для которых разработан ГОСТ, в обязательном порядке имеют свой аналог по стандарту DIN. В то же время часть крепежа стандартизированного DIN отсутствует в системе межгосударственных стандартов СНГ. К преимуществам ГОСТ можно отнести наличие более широкой номенклатуры типоразмеров и вариантов исполнения конкретных крепежных изделий и метрическую систему исчисления (DIN использует дюймы).

Каждому метизу в системе стандартизации DIN специальной комиссией присваивается порядковый номер. Если предусмотрены незначительные доработки в конструкции крепежного изделия, может оставляться действующий номер стандарта или добавляться буква, обозначающая некоторую модификацию метиза. Безусловным преимуществом стандартов DIN являются:

• постоянная доработка с внесением в каталог новых типов и моделей крепежа;
• простая возможность регистрации нового крепежного изделия, которая предоставляется любому производителю.

Чтобы избежать путаницы при сопоставлении ГОСТ, стандартов DIN и ISO, разработаны специальные таблицы соответствия крепежа. Например, чтобы определить европейский или международный аналог для шайбы плоской без фаски ГОСТ 11371-78, достаточно открыть таблицу и в нужной строке выбрать DIN 125A или ISO 7089.

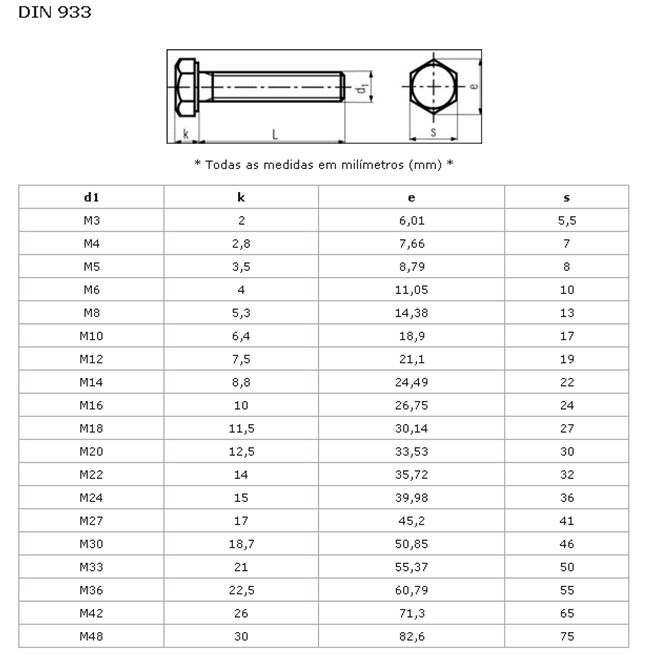

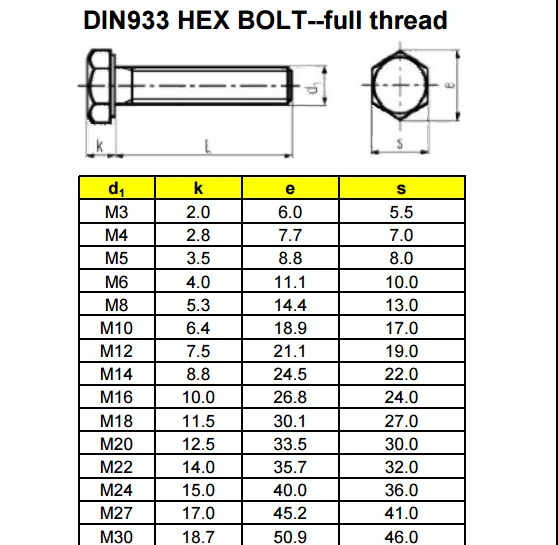

Стандарт DIN 933 распространяется на болты класса повышенной точности А и класса нормальной точности В с диаметром метрической резьбы от М1,6 до М52. Нормативный документ соответствует международному стандарту ISO 4017 и определяет требования к конструкции и размерам, характеристикам метрической резьбы, допускам размеров, отклонениям формы и расположения поверхностей. Отечественным аналогом метизов DIN 933 являются болты ГОСТ 7798 класса точности В с шестигранной головкой и полной резьбой стержня. Детали пользуются огромной популярностью на мировом рынке крепежных изделий, где крупными партиями закупают эти метизы для машиностроения, пищевой и химической промышленности, а также для многих других отраслей. Крепёж по DIN 933 применяют при сборке металлоконструкций, оборудования, машин и механизмов. В строительстве с их помощью прикрепляют навесные элементы к забивным анкерам, зафиксированным в бетоне или кирпичной кладке. В качестве комплектующих деталей для болтов стандарта DIN 933 используют плоские шайбы ГОСТ 11371 (DIN 125) нормальных размеров, увеличенные шайбы ГОСТ 6958 (DIN 9021) и, при необходимости, пружинные (гроверные) шайбы ГОСТ 6402 (DIN 127). Спрос на такие изделия, так же, как и на их аналоги, растет с каждым годом.

Болты DIN 933 включают в свою конструкцию цилиндрической формы стержень с метрической резьбой на всей его длине и шестигранную головку с фаской на торце, выполненной под углом 15°…30°. Подголовок (переходная часть между основанием головки и стержнем) состоит из двух поясков разного диаметра, выполненных в форме узкого и широкого усеченных конусов. Ниже приведены основные характеристики крепежных деталей.

• Длина – расстояние от конца стержня до места соединения конусов подголовка. Это одна из конструктивных особенностей метизов по DIN 933. Ее величина находится в диапазоне от 7 мм до 200 мм.

• Номинальный диаметр резьбы. Изделия выполнены с резьбой от М1,6 до М52. Болты по стандарту DIN EN ISO 4017 содержат в своем ассортименте крепёж с резьбой до М64. Поле допуска резьбы у деталей обоих классов точности А и В равно 6g. Шаг резьбы – крупный.

• Высота головки – расстояние от внешнего торца до середины подголовка. У крепежа по стандарту ISO за высоту головки принято расстояние от торца до плоского ее основания.

Характеристики концов резьбы с номинальными диаметрами не более М4 регламентируются стандартом DIN 78-К.

Крепежные детали изготавливают из:

• углеродистой стали с покрытием по технологии гальванического, горячего и термодиффузионного цинкования (оцинкованные) и без покрытия (черные) всех классов прочности;

• нержавеющих аустенитных сталей А2 (типа AISI 304) и А4 (типа AISI 316) с пределами прочности на разрыв 50, 70 и 80 кГс/мм2.

• цветных металлов (медь) и сплавов (бронза).

Компания Машкрепеж» производит продажу метизов DIN 933, ГОСТ 7798 оптом и мелким оптом. Оформить заказ и купить болты, винты, гайки и другой крепёж высокого качества наши клиенты могут на любой странице каталога сайта.

Болт лемешный с потайной головкой (потай) и квадратным подголовком ГОСТ 7786-81 (аналог DIN 605, DIN 608)

Размер метрической резьбы от М5 до М20, длина от 20 до 200 мм.

Болт лемешный оцинкованный ГОСТ 7786-81 применяется для крепления навесного оборудования на сельскохозяйственной технике.

Материалы:

• Сталь: 4.8, 5.8 (класс прочности для болтов)
• Сталь с покрытием: гальваническая оцинковка
• Марки стали: 20Г2Р, 10кп, 20кп.

Обозначения:

d — номинальный диаметр резьбы
d1— диаметр стержня, примерно равен среднему
диаметру резьбы или номинальному диаметру резьбы
P — шаг резьбы — крупный
D — диаметр потайной головки
k — высота головки и квадратного подголовка
b — длина резьбы
l — длина лемешного болта (потай).

Другие размеры крепежа и материалы по заказу.

Аналоги ГОСТ 7786-81:

DIN 605 болт мебельный с потайной головкой и высоким квадратным подголовком.
DIN 608 болт мебельный с потайной головкой и низким квадратным подголовком.

В НПП МЕТИЗ ТРЕЙД Вы можете заказать и купить болты лемешные с потайной головкой и квадратным подголовком ГОСТ 7786-81 по оптовым ценам. Обращайтесь к нам, мы поможем подобрать Вам наиболее подходящий вариант болтов. Подробную информацию Вы можете получить, связавшись с квалифицированными сотрудниками нашей компании по телефонам (095) 367-95-62; (097) 808-05-66; телефону/факсу +38 (06267) 5-34-84 или по электронной почте [email protected]

Стандартизация – важный процесс и для производства, и для потребителей. Она значительно упрощает работу с деталями, арматурой и другими запчастями. За счет наличия четких и регламентированных характеристики комплектующие становятся взаимозаменяемы. А значит оборудование, коммуникации и другие изделия – ремонтопригодными.

Нормы и стандарты определяются соответствующими органами. Есть несколько основных стандартов:

• DIN. Это немецкие государственные стандарты. Расшифровка маркировки – Deutsches Institut für Normung. Они применяются при изготовлении соединительных элементов и электрических деталей. Несмотря на популярность других систем, нормы DIN все еще существуют далеко за пределами Германии. Также они используются для деталей, которые не стандартизируются по требованиям ISO или EN.
• ISO. Это международные стандарты. Расшифровка маркировки – International Organization for Standardization. Они действуют по всему миру и используются в мировой торговле. Постепенно стандарты ISO вытесняют стандарты DIN.
• EN. Это европейские стандарты. Расшифровка маркировки – europäische Norm. Они разработаны для внутреннего европейского рынка и действуют строго в пределах Европейского союза. Постепенно стандарты EN приравниваются к ISO для удобства. Но есть и собственные номера, которые отличаются.

В пределах конкретных стран также используются ГОСТы, ТУ и другие системы стандартизации и сертификации различной продукции.

Подробнее о стандартах DIN

Главная задача Немецкого института по стандартизации – разработка нормативно-технической документации. В нее входят все технические условия, правила и т.п. В процессе задействовано более 25 тысяч экспертов. Это научные институты, государственные организации, предприятия и фирмы, работающие в разных областях науки и техники. Всего – более 70 нормативных комитетов. Благодаря интенсивной работе стандарты DIN ценятся и активно используются на международном уровне.

Фактически, Немецкий институт стандартизации является членом международной организации ISO. А также – европейского комитета CEN, международной электротехнической комиссии IEC и т.д.

Стандартизация ISO

Международная организация ISO создана в 1946 году при содействии 25 национальных организаций. Ее сфера деятельности охватывает разные области, кроме электроники и электротехники. Ими занимается специализированная комиссия IEC.

Основные задачи ISO определяет сама организация. Это стандартизация различных видов деятельности во всем мире для международного сотрудничества и обмена товарами или услугами в научно-технической, интеллектуальной и экономической областях.

Сейчас в состав ISO входит более 160 стран. Помимо комитетов есть также члены-корреспонденты. Это организации по стандартизации государств, которые развиваются. Главный руководящий орган – Генеральная ассамблея, члены которой избираются комитетами. Основными рабочими вопросами занимается Совет, в который входит семь комитетов: техническое бюро, комитет по научно-технической информации, комитет по стандартным образцам, комитет по оценке соответствия, комитет по защите интересов потребителей, комитет по оказанию помощи развивающимся странам, методическая и информационная помощь.

Обращайтесь к нам, если у вас еще остались вопросы о стандартизации и сертификации. Компания «Евроспецкран» занимается импортом и продажей трубопроводной арматуры из нержавеющей стали в Украине.

Стандарт DIN — Крепеж — Patel Mech India

DIN расшифровывается как « Deutsches Institut für Normung », что означает «Немецкий институт стандартизации». Национальные стандарты (DIN) будут в значительной степени заменены международными/европейскими стандартами. Стандарты DIN по-прежнему действительны для продуктов, не имеющих стандартов ISO или EN. Стандарты DIN, которые начинаются с «DIN V» («Vornorm», что означает «предварительный выпуск»), являются результатом работы по стандартизации, но из-за определенных оговорок по содержанию или из-за расхождения по сравнению со стандартной процедурой установки DIN, они еще не являются опубликованными стандартами.

Маленькие винты со шлицем или крестообразным шлицем:

При введении стандартов ISO для маленьких винтов высота и диаметр некоторых головок были изменены. Эти изменения могут не повлиять на большинство приложений. Только в случаях, когда места для установки очень мало, необходимо наблюдать за изменениями в деталях.

Небольшие винты с шестигранной или шестигранной головкой:

В Германии все еще действуют установленные стандарты продукции, такие как DIN 6912 или DIN 7984. До сих пор нет стандартов-преемников ISO. Однако DIN 7991 был заменен стандартом ISO 10642. Обратите внимание, что в соответствии с DIN 74 эти винты с потайной головкой имеют зенкер F-типа. В последние годы дополнительно внедряются винты с шестигранной головкой (ТХ). Для этих винтов не существует стандартов DIN. Геометрия головки соответствует винтам с крестообразным шлицем, так как тип головки идентичен.

Саморезы:

При изменении стандартов DIN для саморезов на стандарты ISO были изменены некоторые значения высоты и диаметра головки. Кроме того, угол головки самонарезающих винтов с потайной головкой был изменен с 80° до 9°.0°. При изготовлении зенкеров необходимо соблюдать применимые спецификации ISO 15065.

Установочные винты со шлицем:

Стандарты DIN для установочных винтов со шлицем заменены последующими стандартами ISO или EN. Имеются лишь незначительные изменения в области применения.

Шпильки:

Полностью применимы стандарты DIN для шпилек. В настоящее время не определены последующие стандарты ISO.

Болты с шестигранной головкой:

Большинство стандартов DIN для этих типов болтов были отменены несколько лет назад. Последующие стандарты ISO в значительной степени соответствуют отозванным стандартам DIN. Поэтому обычно ограничений на использование нет. Следует только отметить, что для размеров M10, M12, M14 и M22 необходимо использовать крепежные инструменты разных размеров. Размеры по ширине квартир.

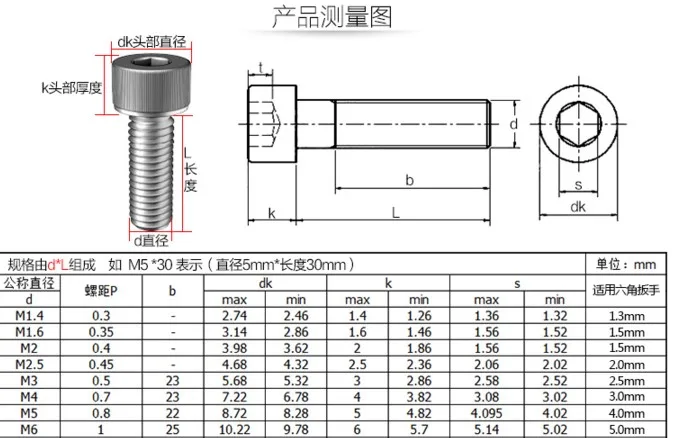

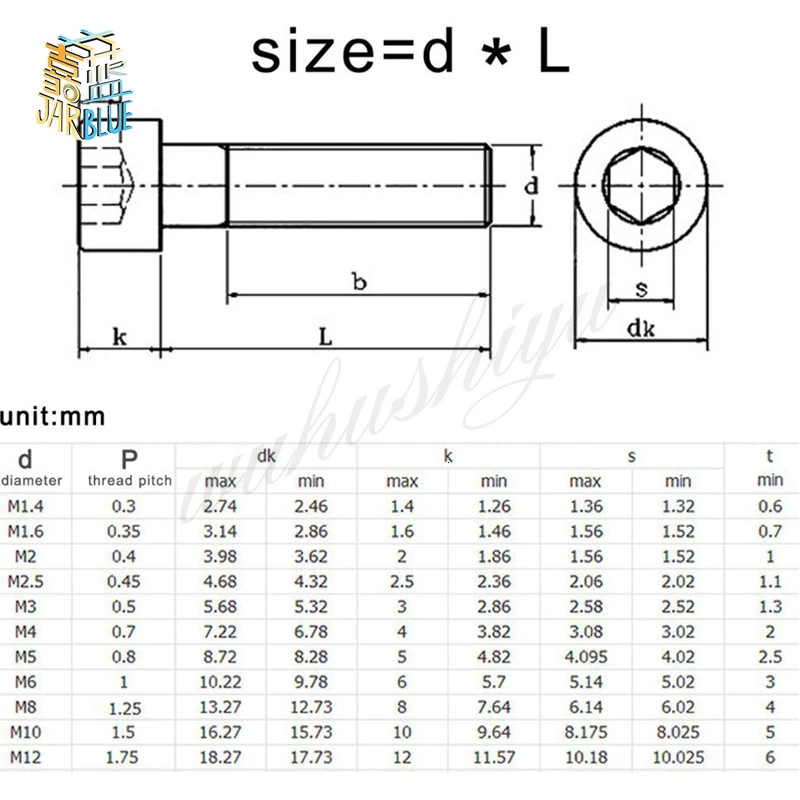

Винты с нормальной цилиндрической головкой:

DIN 912 заменен на ISO 4762. Некоторые номинальные диаметры, известные из стандартов DIN, больше не включены в последующий стандарт ISO. Кроме того, был опубликован дополнительный стандарт для винтов с метрической мелкой резьбой. Геометрический дизайн ISO 4762 соответствует DIN 912, поэтому ограничений по использованию не ожидается. Кроме того, существует новый стандарт для винтов с головкой под ключ с шестигранной головкой (TX). По сравнению с шестигранным приводом шестигранный привод обеспечивает лучшую передачу нагрузки и меньший износ привода.

Обычные шестигранные гайки:

При переходе со стандартов DIN на стандарты ISO была увеличена высота некоторых гаек и изменена ширина под ключ для размеров M10, M12, M14 и M22. Пробные нагрузки также были увеличены. Резьба с крупным шагом должна соответствовать ISO 898-2, резьба с мелким шагом — ISO 898-6. Гайки по DIN 934 должны выдерживать только меньшие испытательные нагрузки по DIN 267-4. Вы можете идентифицировать гайки с пониженной грузоподъемностью в соответствии с ISO 89. 8 Часть 2 или Часть 6, потому что они имеют черточки рядом с маркировкой класса прочности.

Метрические крепежные изделия по спецификации DIN

Немецкий институт нормирования (DIN) со штаб-квартирой в Берлине, основанный в 1917 году, является немецкой национальной организацией по стандартизации. Стандарты DIN, первоначально предназначенные для стандартизации немецкой обрабатывающей промышленности, используются во всем мире и включают более 30 000 стандартов. В индустрии крепежных изделий США широко используются стандарты DIN, несмотря на то, что многие стандарты были заменены стандартами ISO.

В FCH Sourcing Network вы найдете сотни тысяч крепежных изделий в нашей базе данных излишков, нестандартных партий, медленных и труднодоступных крепежных изделий, которые соответствуют спецификации DIN.

Анкеры по спецификации DIN. Анкеры представляют собой любые из нескольких типов болтов, винтов, вставок, стержней, которые вставляются и фиксируются в кирпичной кладке или конструкционных опорах в качестве крепления для каркаса, полок и т. д.

Болты и винты с головкой по спецификации DIN — Болты с шестигранной головкой и винты с шестигранной головкой имеют большую крепежную головку для распределения зажимной нагрузки. Эти крепежные детали используются при высоких напряжениях и температурах. Болты с головкой имеют шайбу под головкой и используются в точных приложениях. В Европе винт с головкой относится к крепежному элементу болтового типа с полной резьбой, тогда как болт является эквивалентом с частичной резьбой.

Вставки (заклепочные гайки, винтовые винты и т. д.) в соответствии со спецификацией DIN. Резьбовые вставки, также известные как резьбовые втулки, представляют собой крепежные элементы, которые можно вставлять в объект для добавления резьбового отверстия. Вставки можно использовать для восстановления сорванной резьбы, создания прочных резьбовых отверстий в мягких материалах или добавления резьбы в материал, слишком тонкий для ее приема.

Ключи по спецификации DIN. Ключи представляют собой фигурные куски металла, штифты, болты или клинья, вставленные в отверстие или между деталями таким образом, чтобы зафиксировать части вместе и предотвратить их перемещение относительно друг друга.

Гайки по спецификации DIN. Гайки или ответные крепежные детали доступны в сотнях различных форм и размеров для любого проекта или применения. Разновидности обычно имеют шестиугольную или квадратную форму и имеют крупную или мелкую внутреннюю резьбу, соответствующую резьбе ответного болта или винта.

Штифты по спецификации DIN. Штифты доступны во многих вариантах для конкретных работ, где требуется дополнительная прочность для крепления материалов.

Стопорные кольца и зажимы по спецификации DIN. Стопорные кольца или стопорные кольца представляют собой крепежные детали пружинного типа, которые удерживают компоненты или узлы на валу или в корпусе/отверстии при установке в канавку. После установки открытая часть стопорного кольца действует как плечо, которое ограничивает движение или удерживает конкретный компонент или узел.

Заклепки по спецификации DIN. Заклепки представляют собой крепежные детали, используемые для постоянного соединения двух частей материала, обычно металла. Как правило, клепка включает в себя размещение стержня заклепки через отверстие определенного размера в двух или более материалах, а затем затягивание путем деформации хвостового конца заклепки.

Винты в соответствии со спецификацией DIN. Винты являются одним из самых универсальных и полезных типов крепежа и доступны в различных размерах и стилях. В разных странах и в разных отраслях существует некоторая путаница в различии между винтами и болтами. Некоторые определения винтов включают требование, чтобы они имели полную резьбу, и их также часто называют болтами.

Шпильки и стержни с резьбой по спецификации DIN. Шпильки и стержни с резьбой — это крепежные изделия, предназначенные в первую очередь для использования при растяжении. Они отличаются от болтов и винтов тем, что не имеют головок (но могут использоваться для аналогичных целей), и отличаются друг от друга в основном своей длиной. Они могут быть полностью резьбовыми или иметь резьбу только на каждом конце.

Шайбы по спецификации DIN. Шайбы обычно изготавливаются из тонкой пластины (дисковой или квадратной формы) с отверстием, подходящим под головку крепежного элемента, для распределения нагрузки и увеличения удержания крепежного элемента за счет увеличения опорной поверхности. .

Трубы и трубные фитинги по спецификации DIN. В целом разница между трубами и трубами заключается в том, как они указаны. Трубы обычно определяются по их внешнему диаметру, а трубы обычно определяются по их внутреннему диаметру. Фитинги — это соединители (отводы, крестовины, тройники и т. д.), которые используются для соединения сегментов или взаимодействия с ними.

Такелаж (кабели, провода и аксессуары) по спецификации DIN. Такелаж — это общий термин, связанный с проводами, цепями, тросами и фитингами, используемыми для связывания и подъема тяжелых предметов. Проволочные канаты и тросы обычно состоят из групп более мелких проволок, скрученных вместе в виде прядей. Канаты большего диаметра обычно называют проволочными канатами, а меньшие диаметры — тросами. Монтажная арматура включает в себя зажимы, втулки, наконечники и другое оборудование, используемое для изготовления узлов, поэтому их можно использовать для приложений, связанных с растяжением.

Промышленное оборудование по спецификации DIN. Промышленное оборудование — это еще один из широкого спектра продуктов, продаваемых производителям вместе с крепежными изделиями. Эти элементы, которые часто используются с крепежными элементами для сборки машин и изделий, могут варьироваться от таких простых элементов, как уплотнительные кольца и сальники, масленки и втулки, до торсионных пружин и звездочек.

Принадлежности для электроинструментов в соответствии со спецификацией DIN. Принадлежности для электроинструментов представляют собой широкую группу аксессуаров, которые используются как дома, так и на производстве посредством подключения к электроинструменту, такому как электрическая дрель. Эти аксессуары включают в себя полный спектр изделий, от сверл по металлу и фрез, машинных метчиков и плашек до полотен для ленточных пил.

Ручные инструменты по спецификации DIN. Ручные инструменты — это любые инструменты, которыми можно управлять вручную, а не с помощью электроинструмента. Категории ручных инструментов включают гаечные ключи, плоскогубцы, кусачки, ударные инструменты, ударные или молотковые инструменты, измерительные инструменты, отвертки, пилы и ножи.

Сырье по спецификации DIN. В контексте крепежных изделий сырьем является необработанный стержень или проволока, которые являются основным сырьем для оборудования, используемого для производства крепежных изделий. В этом контексте Сырьем может быть катаный или полированный стержень, квадратный или прямоугольный пруток, шпоночная заготовка или буровая штанга.

Передача мощности по спецификации DIN. Элементы передачи мощности представляют собой широкий спектр аксессуаров, используемых для передачи механической энергии от одной машины к другой. Этот ряд элементов может включать валы, соединенные с электродвигателем, шкивы или звездочки и регулировочные кольца, прикрепленные к валам.
