Что такое резьба npt: Резьба NPT – описание, основные размеры, технология нарезания + Видео

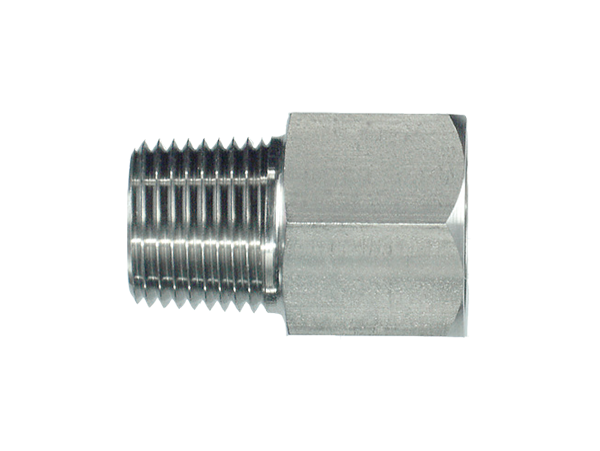

Трубный фитинг из нерж. стали, переходник, внутр. резьба NPT 1/4 дюйма – наруж. резьба NPT 1/4 дюйма | Переходники | Трубные фитинги | Фитинги | All Products

SS-12-A	Нержавеющая сталь 316	3/4 дюйма	Внутр. резьба NPT	3/4 дюйма	Наруж. резьба NPT	Просмотр изделия
SS-12-A-12RS	Нержавеющая сталь 316	3/4 дюйма	Внутр. резьба NPT	3/4 дюйма	Наружная цилиндрическая резьба ISO, прямой буртик	Просмотр изделия
SS-12-A-12RT	Нержавеющая сталь 316	3/4 дюйма	Внутр. резьба NPT	3/4 дюйма	Наруж. коническая резьба ISO	Просмотр изделия
SS-12-AN-1-12	Нержавеющая сталь 316	1 1/16-12 дюймов	Наруж. резьба JIC	3/4 дюйма	Наруж. резьба NPT	Просмотр изделия
SS-12-SAE-7-12	Нержавеющая сталь 316	1 1/16-12 дюймов	Наружная цилиндрическая резьба SAE/MS	3/4 дюйма	Внутр. резьба NPT	Просмотр изделия
SS-16-A	Нержавеющая сталь 316	1 дюйм	Внутр. резьба NPT	1 дюйм	Наруж. резьба NPT	Просмотр изделия
SS-16-A-16RS	Нержавеющая сталь 316	1 дюйм	Внутр. резьба NPT	1 дюйм	Наружная цилиндрическая резьба ISO, прямой буртик	Просмотр изделия
SS-16-A-16RT	Нержавеющая сталь 316	1 дюйм	Внутр. резьба NPT	1 дюйм	Наруж. коническая резьба ISO	Просмотр изделия
SS-16-AN-1-16	Нержавеющая сталь 316	1 5/16-12 дюймов	Наруж. резьба JIC	1 дюйм	Наруж. резьба NPT	Просмотр изделия
SS-2-A	Нержавеющая сталь 316	1/8 дюйма	Внутр. резьба NPT	1/8 дюйма	Наруж. резьба NPT	Просмотр изделия
SS-2-A-2RS	Нержавеющая сталь 316	1/8 дюйма	Внутр. резьба NPT	1/8 дюйма	Наружная цилиндрическая резьба ISO, прямой буртик	Просмотр изделия
SS-2-A-2RT	Нержавеющая сталь 316	1/8 дюйма	Внутр. резьба NPT	1/8 дюйма	Наруж. коническая резьба ISO	Просмотр изделия
SS-4-A	Нержавеющая сталь 316	1/4 дюйма	Внутр. резьба NPT	1/4 дюйма	Наруж. резьба NPT	Просмотр изделия
SS-4-A-4RS	Нержавеющая сталь 316	1/4 дюйма	Внутр. резьба NPT	1/4 дюйма	Наружная цилиндрическая резьба ISO, прямой буртик	Просмотр изделия
SS-4-A-4RT	Нержавеющая сталь 316	1/4 дюйма	Внутр. резьба NPT	1/4 дюйма	Наруж. коническая резьба ISO	Просмотр изделия
SS-4-AG-4	Нержавеющая сталь 316	1/4 дюйма	Внутр. цилиндрическая резьба ISO	1/4 дюйма	Наруж. резьба NPT	Просмотр изделия
SS-4-AN-1-2	Нержавеющая сталь 316	7/16-20 дюймов	Наруж. резьба JIC	1/8 дюйма	Наруж. резьба NPT	Просмотр изделия
SS-4-AN-1-4	Нержавеющая сталь 316	7/16-20 дюймов	Наруж. резьба JIC	1/4 дюйма	Наруж. резьба NPT	Просмотр изделия
SS-4-AT-4	Нержавеющая сталь 316	1/4 дюйма	Внутр. коническая резьба ISO	1/4 дюйма	Наруж. резьба NPT	Просмотр изделия
SS-4-SAE-1-4	Нержавеющая сталь 316	7/16-20 дюймов	Наружная цилиндрическая резьба SAE/MS	1/4 дюйма	Наруж. резьба NPT	Просмотр изделия
SS-4-SAE-1-4AN	Нержавеющая сталь 316	7/16-20 дюймов	Наружная цилиндрическая резьба SAE/MS	1/4 дюйма	Наруж. резьба JIC	Просмотр изделия
SS-4-SAE-7-4	Нержавеющая сталь 316	7/16-20 дюймов	Наружная цилиндрическая резьба SAE/MS	1/4 дюйма	Внутр. резьба NPT	Просмотр изделия
SS-6-A	Нержавеющая сталь 316	3/8 дюйма	Внутр. резьба NPT	3/8 дюйма	Наруж. резьба NPT	Просмотр изделия
SS-6-A-6RS	Нержавеющая сталь 316	3/8 дюйма	Внутр. резьба NPT	3/8 дюйма	Наружная цилиндрическая резьба ISO, прямой буртик	Просмотр изделия
SS-6-A-6RT	Нержавеющая сталь 316	3/8 дюйма	Внутр. резьба NPT	3/8 дюйма	Наруж. коническая резьба ISO	Просмотр изделия
SS-6-AG-6	Нержавеющая сталь 316	3/8 дюйма	Внутр. цилиндрическая резьба ISO	3/8 дюйма	Наруж. резьба NPT	Просмотр изделия
SS-6-AN-1-4	Нержавеющая сталь 316	9/16-18 дюймов	Наруж. резьба JIC	1/4 дюйма	Наруж. резьба NPT	Просмотр изделия
SS-6-AN-1-6	Нержавеющая сталь 316	9/16-18 дюймов	Наруж. резьба JIC	3/8 дюйма	Наруж. резьба NPT	Просмотр изделия
SS-6-A-RT	Нержавеющая сталь 316	3/8 дюйма	Внутр. коническая резьба ISO	3/8 дюйма	Наруж. коническая резьба ISO	Просмотр изделия
SS-6-AT-6	Нержавеющая сталь 316	3/8 дюйма	Внутр. коническая резьба ISO	3/8 дюйма	Наруж. резьба NPT	Просмотр изделия
SS-6-SAE-1-4	Нержавеющая сталь 316	9/16-18 дюймов	Наружная цилиндрическая резьба SAE/MS	1/4 дюйма	Наруж. резьба NPT	Просмотр изделия
SS-6-SAE-1-6	Нержавеющая сталь 316	9/16-18 дюймов	Наружная цилиндрическая резьба SAE/MS	3/8 дюйма	Наруж. резьба NPT	Просмотр изделия
SS-6-SAE-1-6AN	Нержавеющая сталь 316	9/16-18 дюймов	Наружная цилиндрическая резьба SAE/MS	3/8 дюйма	Наруж. резьба JIC	Просмотр изделия
SS-6-SAE-7-4	Нержавеющая сталь 316	9/16-18 дюймов	Наружная цилиндрическая резьба SAE/MS	1/4 дюйма	Внутр. резьба NPT	Просмотр изделия
SS-6-SAE-7-6	Нержавеющая сталь 316	9/16-18 дюймов	Наружная цилиндрическая резьба SAE/MS	3/8 дюйма	Внутр. резьба NPT	Просмотр изделия
SS-8-A	Нержавеющая сталь 316	1/2 дюйма	Внутр. резьба NPT	1/2 дюйма	Наруж. резьба NPT	Просмотр изделия
SS-8-A-8RS	Нержавеющая сталь 316	1/2 дюйма	Внутр. резьба NPT	1/2 дюйма	Наружная цилиндрическая резьба ISO, прямой буртик	Просмотр изделия
SS-8-A-8RT	Нержавеющая сталь 316	1/2 дюйма	Внутр. резьба NPT	1/2 дюйма	Наруж. коническая резьба ISO	Просмотр изделия
SS-8-AG-8	Нержавеющая сталь 316	1/2 дюйма	Внутр. цилиндрическая резьба ISO	1/2 дюйма	Наруж. резьба NPT	Просмотр изделия
SS-8-AN-1-8	Нержавеющая сталь 316	3/4-16 дюймов	Наруж. резьба JIC	1/2 дюйма	Наруж. резьба NPT	Просмотр изделия
SS-8-AT-8	Нержавеющая сталь 316	1/2 дюйма	Внутр. коническая резьба ISO	1/2 дюйма	Наруж. резьба NPT	Просмотр изделия
SS-8-SAE-1-8	Нержавеющая сталь 316	3/4-16 дюймов	Наружная цилиндрическая резьба SAE/MS	1/2 дюйма	Наруж. резьба NPT	Просмотр изделия
SS-8-SAE-7-8	Нержавеющая сталь 316	3/4-16 дюймов	Наружная цилиндрическая резьба SAE/MS	1/2 дюйма	Внутр. резьба NPT	Просмотр изделия

Инструментальная арматура: Зачем довольствоваться неэффективным решением?

Зачем довольствоваться неэффективным решением?

26.12.2017

Обеспечение герметичного соединения импульсных трубок с манифольдами для приложений с использованием расходомеров, работающих по принципу дифференциального давления, являлось проблемой для инженеров уже более столетия. Еще в 1910 году, когда только появились первые установки с диафрагмами, использовалось до 33 соединений и 16 различных длин трубок. Благодаря развитию высоко-интегрированных манифольдов сегодняшние установки часто требуют всего лишь двух трубных соединений. Однако обеспечение долгосрочной целостности таких соединений все еще продолжает оставаться проблемой. В первых выпущенных на рынок манифольдах для трубных соединений использовали коническую резьбу типа NPT. Несмотря на то, что эта резьба была сущим наказанием для монтажников, этот вид технологии находит широкое применение и сегодня. Большинство производителей манифольдов все еще предлагает ее как опцию. Хотя на сегодняшний день доступны намного лучшие технологии.

Что не так с конической резьбой?

В отличие от трубных фитингов компрессионного типа с одним или более уплотнительным кольцом, фитинги с конической резьбой при обеспечении уплотнения «надеются сами на себя». При сборке постепенно увеличивающаяся в диаметре резьба фитинга входит в уплотнение с постепенно уменьшающейся резьбой на манифольде до тех пор, пока не остается просвета между вершиной и впадиной профиля резьбы и не создается уплотнения металл-металл. Фитинги с конической резьбой NPT находят широкое применение, поскольку они относительно недорогие. Но у них также есть четко выраженные отрицательные характеристики. Фитинг нельзя просто установить, прилагая определенное усилие, есть опасность, что он может легко расколоться (дать трещину) или привести к деформации внутренней части вследствие приложения слишком большого усилия. Или при небольшом усилии сборки создается вероятность потенциального канала  утечки из-за неправильного захода витка резьбы. Кроме того, всегда имеет место определенный зазор вследствие производственных допусков, а это означает, что фитинг не затягивается до момента создания уплотнения металл-металл, и остается канал утечки. Более того, верхний и нижний допуски на обработку конической резьбы NPT означают, что в собранном соединении может быть только два оборота резьбового зацепления. Самым надежным способом решить эту проблему может быть использование пары внутренних и внешних компонентов соединения одного производителя.

Коническая резьба может быть уязвима вследствие плохого зацепления.

Еще одним серьезным недостатком фитингов с резьбой NPT является то, что их не так легко отрегулировать по радиальной ориентации, не ставя под угрозу целостность соединения.

Большинство монтажников фитингов NPT предпочитают использовать какой-либо герметик для предотвращения утечек. Такой герметик обычно включает жидкость с наполнителем, который заполняет резьбу и «консервирует» ее. К сожалению, не все герметики действуют как смазка, и легко ошибиться с их применением. Излишнее количество герметика может вызвать загрязнение системы, что, в свою очередь, может привести к невозможности полного закрытия клапана или может заблокировать линию. Недостаточное количество герметика может вызвать истирание резьбы (эффект холодной сварки) во время установки и, как следствие, замену самого манифольда и системы трубных проводок. Еще одна проблема заключается в том, что фитинг нельзя дозатянуть после определенного времени выдержки герметика.

В качестве альтернативы герметику широко используется лента PTFE (лента ФУМ). Она дополнительно действует как смазка во время сборки и способствует более плотному соединению — хотя, может привести к излишнему затягиванию. Другой проблемой является то, что лента со временем сечется и может вызвать загрязнение системы. По этой причине, ее часто запрещено использовать в особо важных «чувствительных» системах.

В настоящее время компания Parker предлагает два решения по подключению — система подключения PTFree и обратное соединение А-LOK, — которые полностью устраняют необходимость в конической резьбе, ленте и герметике.

Соединение PTFree.

Соединение Parker PTFree предоставляет в распоряжение пользователя простой способ подключения импульсной трубки к манифольду без использования конической резьбы или герметика. Этот способ соединения, доступный в качестве опции для каждого типа клапанного блока, производимого компанией Parker, обеспечивает различные версии для трубок от 6 до 12 мм (от 1/4 до 1/2″), другие размеры доступны по запросу.

Система соединения PTFree доступна для всех типов манифольдов.

Манифольды с интегрированной системой PTFree полностью соответствуют их стандартным аналогам, за исключением того, что впуск / выпуск, а также порты дренажа и тестирования могут быть оснащены адаптерами заводской сборки с предустановленной гайкой и уплотнительным кольцом / кольцами.

Адаптер с наружной параллельной резьбой вворачивается в манифольд. При этом используется уплотнительная шайба из нержавеющей стали, такая же, как и применяемая при сборке клапанов с корпусом манифольда. Таким образом достигается герметичное и газонепроницаемое соединение, способное работать на высоком давлении. Адаптер надежно крепится с помощью кулачкового механизма или запирающей пластины. Этот принцип соединения уже применялся более миллиона раз, поэтому пользователь может быть уверенным в надежности системы.

Сборка манифольдов с системой соединения PTFree достаточно простая. Можно использовать различные элементы, включая прямые, угловые и Т-образные соединения. Соединение PTFree позволяет свободно поворачивать элементы для достижения оптимального положения. Если же что-то пойдет не так при сборке, жертвовать придется только адаптером с внешней резьбой — но не манифольдом, поэтому стоимость восстановления соединения существенно ниже по сравнению с любым другим типом соединения.

Обратные фитинги A-LOK.

Одна из последних разработок компании Parker — обратные фитинги A-LOK,
предназначенные специально для подсоединения импульсных линий
непосредственно к манифольдам. Так же как и в системе соединений
PTFree, в этих фитингах отсутствует резьба и необходимость использовать
ленту PTFE или герметик. Кроме того, эти фитинги не требуют
использования каких-либо адаптеров — трубка устанавливается
непосредственно в манифольд. Каждый из двух портов манифольда
образует внутреннюю часть соединения в виде внутреннего
сходящегося конуса и стандартную параллельную (не коническую)
резьбу. Каждая внешняя часть соединения включает трубку и
обратную гайку, с резьбой на наружной поверхности, которая
обеспечивает движение двух уплотнительных колец во время
сборки. Герметизация обеспечивается передним уплотнительным
кольцом, а не резьбой соединения.

Обратные фитинги A-LOK обеспечивают прямое соединение с
манифольдом.

Ключевым преимуществом обратных фитингов A-LOK является то, что

во время сборки трубка не перекручивается — усилие передается в
продольном направлении непосредственно на трубку. Поскольку отсутствует

радиальное приложение усилия на трубку, она не находится под напряжением, и механическая целостность не нарушается. Фитинги данной конструкции можно использовать как на тонкостенных трубках, так и на трубках с толстыми стенками, с трубками из самых разных материалов. Кроме того, соединение позволяет осуществлять многократную сборку и разборку узла. Однако, в любом случае, требуется внимание и аккуратность — при повреждении внутреннего конуса блок манифольда будет необходимо заменить. Кроме того, вследствие поперечного сверления в блоке, технология не реализуется на всех типах манифольдов.

Подготовлено на основе материаолов Parker Hannifin Corporation, Instrumentation Products Division Europe, статья Патрика Барре (Patrick Barré).

Раздел сайта ВСП: Решения Parker Hannifin …>>

решения всп

Инструментальная арматура для КИП

Искробезопасные интерфейсы

HMI-решения

Электромеханика

Проектный подход

Компания ВСП

О компании

ВСП 20

Раскрытие информации

Новости

Публикации

Видео

Контакты

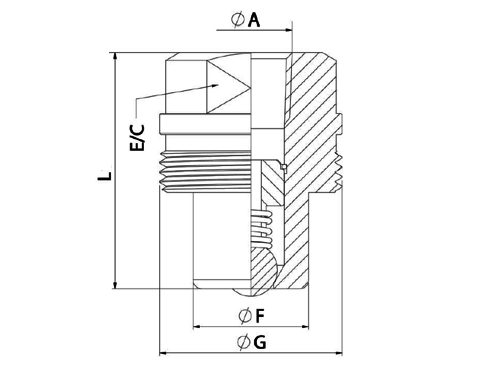

Резьбовые фитинги NPT и NPTF – Спецификация и различия

Содержание

Что такое NPT?

NPT расшифровывается как National Pipe Tapered Threaded. Трубная резьба американского национального стандарта часто называется NPT (национальная коническая трубная резьба) для краткости. При NPT труба должна иметь резьбу в соответствии с ANSI B1.20.1. Это национальный технический стандарт США, используемый для измерения конической резьбы на трубах и фитингах.

Обратите внимание, что резьба NPT не взаимозаменяема с резьбой NPS (National Pipe Straight). Резьба NPT коническая, тогда как резьба NPS прямая. Коническая резьба обеспечивает более эффективное уплотнение, чем прямая резьба. Боковые стороны резьбы NPT прижимаются друг к другу, образуя уплотнение.

Поэтому резьба NPT чаще всего используется для транспортировки жидкостей, газов, химикатов, пара и гидравлических жидкостей.

Характеристики резьбы NPT

• Резьба NPT сужается со скоростью 3/4″ на фут или 62,5 мм/метр
• Больший диаметр продолжает сжиматься при меньшем диаметре и, таким образом, образует уплотнение
• Резьба имеет внутренний угол 60°
• Не остается зазора между основанием и вершиной резьбы
• Угол между конусом и центральной осью составляет 1,7899° или 1°47’24”

Однако резьба NPT не является полностью герметичной. Существует ряд причин, которые могут вызвать протечки. Перед использованием настоятельно рекомендуется нанести на резьбу герметик.

Причины утечки и меры предосторожности

Резьба NPT изначально была разработана для водопроводных труб с рабочим давлением 60 фунтов на квадратный дюйм. Эти резьбы, как правило, не рекомендуются для приложений с высоким давлением, поскольку они имеют тенденцию к утечке чаще, чем их аналоги.

Причины

• Конструкция резьбы предназначена для обеспечения герметичности, поэтому точность имеет первостепенное значение
• Соединение с недостаточным усилием Резьба НПТ.

  Меры предосторожности

  Как мы видим, затяжка резьбы может стать проблемой. Недостаточная и чрезмерная затяжка — это проблема, с которой постоянно приходится сталкиваться. Однако такого стандарта, о котором можно было бы смело сказать, что эти меры могут помочь в решении задачи, не существует. При условии, что при каждом использовании нити также подвержены износу.

  Наилучшей мерой предосторожности является нанесение герметика . Герметик на резьбе предотвращает утечку, но также помните о требованиях по затяжке, так как это зависит от типа герметика. Одним из таких герметиков, который используется для такого применения, является лента PTFE (также известная как тефлоновая лента).

  Разница между NPT и NPTF

  NPT = Национальная коническая трубная резьба (ANSI B1.20.1)
  NPTF = Национальная коническая трубная резьба для топлива (ANSI B1.20.3)

  Резьба NTPF предназначена для обеспечения более герметичного уплотнения без использования лент PTFE / тефлоновых лент или любого другого герметика. Разница между резьбой NPT и NPTF заключается в корне и вершине резьбы.

  Хотя форма резьбы NPT и NPTF одинакова, высота впадины и вершины NPTF регулируется для посадки с натягом, которая создает механическое уплотнение за счет деформации формы резьбы при сборке.

  NPT и NPTF имеют конструкцию с винтовой резьбой, но для NPT требуется герметик, чтобы не было утечек, тогда как для NPTF не обязательно требуется герметик, чтобы не было утечек. Резьба NPTF лучше всего подходит для жидкостей, газов, химических, паровых, масляных и гидравлических целей.

  NPT Technical Specification

  9
  9
  9

  Nominal Pipe Size	Thread Density	Thread Pitch	Thread Length	Overall Length	Thread Diameter	Внешний диаметр
  1/16	27	0,03703	0,2611	0,3896 90814 90. 0084	0.313
  1/8	27	0.03703	0.2639	0.3924	0.38000	0.405
  1/4	18	0.05555	0.4018	0.5946	0.50250	0.540
  3/8	18	0.05555	0.4078	0.6006	0.63750	0.675
  1/2	14	0.07142	0.5337	0.7815	0.79178	0.840
  3/4	14	0.07142	0.5457	0.7935	1.00178	1.050
  1	11.1 /2	0.08695	0.6828	0.9845	1.25631	1.315
  1.1/4	11.1/2	0.08695	0.7068	1.0085	1.60131	1. 660
  1.1/2	11.1/2	0.08695	0.7235	1.0252	1.84131	1.900
  2	11.1/2	0.08695	0.7565	1.0582	2.31630	2.375
  2.1/2	8	0.12500	1.1375	1.5712	2.79063	2.875
  3	8	0.12500	1.2000	1.6337	3.41563	3.500
  3.1/2	8	0.12500	1.2500	1.6837	3.91563	4.000
  4	8	0,12500	1,3000	1,7337	4,41563	4,500
  4,500
  4.500
