Развертка цилиндрическая – для финишной обработки отверстий + Видео

Добиться отверстия с ровными стенками в процессе высверливания удается далеко не всегда, даже если использовать качественные сверла и дрели. Да и сам диаметр отверстия может не совпадать с нужным на доли миллиметра. Вот в таких случаях вам и пригодится цилиндрическая развертка.

Развертки цилиндрические – ГОСТ и классификация

По принципу работы развертка схожа со сверлом – во время обработки отверстия она также вращается вокруг своей оси, постепенно передвигаясь вглубь отверстия. С помощью этого инструмента можно получить отверстия 7-8 класса чистоты и 2-3 класса точности. Для сравнения, изделия первого класса точности достигаются только путем тонкого шлифования и полирования, а при седьмом классе чистоты среднее арифметическое отклонение от профиля равно всего 0,63-1,25 мкм.

Развертки делятся по типу обрабатываемого отверстия на конические и цилиндрические. По способу применения их разделяют на ручные и машинные. Развертки цилиндрические ручные, как и следует из названия, служат для ручных работ, например с помощью воротка или электрической дрели на малых оборотах, тогда как машинные инструменты используются в различных станках. Изделия для машин малого диаметра изготавливаются с коническим или цилиндрическим хвостовиком, ручные же аналоги имеют квадратную форму хвостовика.

Цельные развертки – самые простые из всего модельного ряда, они даже не регулируются по диаметру. Если они выходят из строя, единственный выход путем шлифовки переделать их на развертку меньшего диаметра или использовать в качестве чернового изделия. Разжимные и сборные аналоги лишены этого недостатка, их сменный диаметр (в пределах определенных рамок, конечно же) позволяет использовать одно и то же изделие при работе с разными диаметрами. Рабочая часть разжимных инструментов оснащена отверстием, которое проходит по центру инструмента параллельно стенкам и продольным прорезям.

Процесс регулировки диаметра возможен с помощью шарика, который находится внутри и зажимается винтом или гаечным ключом.  Большинство моделей разжимных разверток изготавливаются в пределах 6-50 мм в диаметре, регулировка же диаметра возможна с точностью до 0,15 мм. Сборные развертки позволяют крепить зубья в корпусе, зажимая их винтами, благодаря чему также можно регулировать диаметр, хотя это не столь удобно.

Конические развертки приспособлены и для работы с цилиндрическими отверстиями, которые разворачиваются на конус за несколько оборотов. Когда же необходимо существенно расширить отверстие, без комплекта из черновых, промежуточных и чистовых инструментов не обойтись. Черновые изделия отличаются ступенчатыми зубьями, которые расположены по линии винта. Принцип действия такой развертки – в нарезке узких стружек кромками каждой ступени, с помощью чего цилиндрическое отверстие можно превратить в ступенчатое.

Вторая, промежуточная развертка снимает меньшую стружку, ее режущие кромки отличаются наличием стружкоразделительных канавок. Чистовая развертка снимает стружку всей линией кромки, образуя итоговую поверхность конуса. Еще один вид инструмента, а именно котельные развертки, используется для обработки отверстий в листах металла. Винтовые зубья в таких изделиях направлены против вращения инструмента, благодаря чему они не заедают и не самозатягиваются.

Развертка цилиндрическая – как устроен инструмент?

Цилиндрический инструмент собран из таких элементов, как хвостовик, шейка и рабочая часть. Первых два элемента имеют такое же назначение, что и у зенкеров и сверл. В рабочей части можно выделить режущий и калибрующий элементы, а также направляющий конус, которые облегчают попадание инструмента в отверстие и предохраняют от повреждений. Режущая часть образована из конусов с зазубренной поверхностью, калибрующая же часть состоит из участка с обратной конусностью и цилиндрического участка.

Зубья режущей части производители затачивают достаточно остро, тогда как на калибрующей части оставляется цилиндрическая ленточка, ширина которой меняется в зависимости от металлов, чтобы избежать налипания мелких частиц. Диаметр калибрующей части во многих развертках меньше диаметра самого инструмента, что и образует обратный конус. Этот прием используют для уменьшения трения развертки об уже обработанную поверхность, к тому же, это предохраняет само отверстие от разбивания и облегчает вывод инструмента. Для ручных разверток обратная конусность может быть настолько мала, что уменьшение диаметра следует сразу за режущими элементами.

В зависимости от обрабатывания материала, конструкции и диаметра разверток выбирается и число режущих зубьев. Чем их больше, тем выше чистота обработки, однако с их увеличением затрудняется и отвод стружки. Обычно число зубьев четное. Лучше всего для обработки отверстий с продольными канавками подходят инструменты с винтовыми зубьями. Также они удобнее при работе с легкими сплавами. Зубья у винтовых канавок могут быть наклонены под углом 30-45°. Направление их также делается обратным вращению изделия, чтобы избежать его заедания или самозатягивания в отверстие. Развертки с большим углом наклона винтовой канавки позволяют достичь большей чистоты обработки поверхности, правда, работать с ними тяжелее.

Развертывание отверстий на практике – что нужно знать?

Растачивать отверстия лучше несколькими изделиями – черновым и чистовым. Черновые развертки могут быть изготовлены из старых и изношенных, перешлифованных на меньший размер. Перед развертыванием торцовую поверхность детали, которую вы будете обрабатывать, крайне желательно обточить, чтобы инструмент равномерно работал всеми зубьями. Это касается и чугунных деталей – без обработки очень легко затупить зубья инструмента.

Если вы обрабатываете отверстия с продольными канавками, лучше всего подбирать для такой работы развертку с винтовыми зубьями.

Использовать аналог с прямыми зубьями в этом случае крайне нежелательно, поскольку когда прямой зуб будет попадать напротив канавки отверстия, весь инструмент на доли миллиметра будет смещаться в эту сторону, и постепенно вы незаметно увеличите диаметр отверстия на незапланированную величину или даже испортите работу. Когда зубья развертки будут расположены винтом, они будут постоянно перекрывать канавку по диагонали, поэтому никаких отклонений от основной оси канавки не будет.

При обработке важно не спешить, стараясь осуществлять подачу как можно равномернее. Чем меньше подача, тем лучше результат вы получите. Скорость оборота должна быть небольшой, что способствует большим срокам эксплуатации изделий. Именно поэтому, чаще всего, мастера используют обычный вороток для ручной обработки отверстия разверткой, поскольку в этом случае они могут контролировать процесс. В среднем, при развертывании отверстий до 50 мм скорость подачи инструмента должна составлять до 2 мм за оборот, при обработке чугуна в два раза больше. Для стали средней твердости достаточно скорости от 6 до 16 м/мин, при обработке чугуна немного меньше – от 4 до 14 м/мин. Чем больше диаметр отверстия, тем ниже скорости резания при сохранении скорости подачи.

• Автор: Михаил Малофеев
• Распечатать

Оцените статью:

(1 голос, среднее: 5 из 5)

Поделитесь с друзьями!

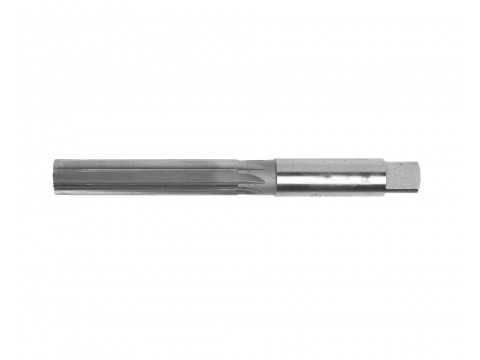

Развертка ручная цилиндрическая с прямыми канавками, исп.

1, сталь 9ХС, ГОСТ 7722-77 []

Ручной инструмент и принадлежности → Металлорежущий инструмент → Развертки → Волжский инструмент

Технические характеристики:

Описание:

Развертка ручная цилиндрическая с прямыми канавками, исп.1, сталь 9ХС, ГОСТ 7722-77 используется для чистовой обработки цилиндрических отверстий в заготовках из чугунов, сталей, средней и низкой твердости, цветных сплавов согласно заданного квалитета.

1501001 Развертка ручная ц/х 3,0 Н7 (9ХС)
1501002 Развертка ручная ц/х 3,0 Н8 (9ХС)
1501003 Развертка ручная ц/х 3,5 Н7 (9ХС)
1501004 Развертка ручная ц/х 3,5 Н8 (9ХС)
1501005 Развертка ручная ц/х 4,0 Н7 (9ХС)
1501006 Развертка ручная ц/х 4,0 Н8 (9ХС)
1501007 Развертка ручная ц/х 4,0 Н9 (9ХС)
1501008 Развертка ручная ц/х 4,5 Н7 (9ХС)
1501009 Развертка ручная ц/х 4,5 Н8 (9ХС)
1501010 Развертка ручная ц/х 5,0 Н7 (9ХС)
1501011 Развертка ручная ц/х 5,0 Н8 (9ХС)
1501012 Развертка ручная ц/х 5,0 Н9 (9ХС)
1501013 Развертка ручная ц/х 6,0 Н7 (9ХС)
1501014 Развертка ручная ц/х 6,0 Н8 (9ХС)
1501015 Развертка ручная ц/х 6,5 Н7 (9ХС)
1501016 Развертка ручная ц/х 6,5 Н8 (9ХС)
1501017 Развертка ручная ц/х 7,0 Н7 (9ХС)
1501018 Развертка ручная ц/х 7,0 Н8 (9ХС)
1501019 Развертка ручная ц/х 8,0 Н7 (9ХС)
1501020 Развертка ручная ц/х 8,0 Н8 (9ХС)
1501021 Развертка ручная ц/х 8,0 Н9 (9ХС)
1501022 Развертка ручная ц/х 8,5 Н7 (9ХС)
1501023 Развертка ручная ц/х 8,5 Н8 (9ХС)
1501024 Развертка ручная ц/х 8,5 Н9 (9ХС)
1501025 Развертка ручная ц/х 9,0 Н7 (9ХС)
1501026 Развертка ручная ц/х 9,0 Н8 (9ХС)
1501027 Развертка ручная ц/х 9,0 Н9 (9ХС)
1501028 Развертка ручная ц/х 9,5 Н7 (9ХС)
1501029 Развертка ручная ц/х 10,0 Н7 (9ХС)
1501030 Развертка ручная ц/х 10,0 Н8 (9ХС)
1501031 Развертка ручная ц/х 10,0 Н9 (9ХС)
1501032 Развертка ручная ц/х 10,5 Н7 (9ХС)
1501033 Развертка ручная ц/х 10,5 Н8 (9ХС)
1501034 Развертка ручная ц/х 10,5 Н9 (9ХС)
1501035 Развертка ручная ц/х 11,0 Н7 (9ХС)
1501036 Развертка ручная ц/х 11,0 Н8 (9ХС)
1501037 Развертка ручная ц/х 11,0 Н9 (9ХС)
1501038 Развертка ручная ц/х 12,0 Н7 (9ХС)
1501039 Развертка ручная ц/х 12,0 Н8 (9ХС)
1501040 Развертка ручная ц/х 12,0 Н9 (9ХС)
1501041 Развертка ручная ц/х 13,0 Н7 (9ХС)
1501042 Развертка ручная ц/х 13,0 Н8 (9ХС)
1501043 Развертка ручная ц/х 13,0 Н9 (9ХС)
1501044 Развертка ручная ц/х 14,0 Н7 (9ХС)
1501045 Развертка ручная ц/х 14,0 Н8 (9ХС)
1501046 Развертка ручная ц/х 14,0 Н9 (9ХС)
1501047 Развертка ручная ц/х 15,0 Н7 (9ХС)
1501048 Развертка ручная ц/х 15,0 Н8 (9ХС)
1501049 Развертка ручная ц/х 15,0 Н9 (9ХС)
1501050 Развертка ручная ц/х 16,0 Н7 (9ХС)
1501051 Развертка ручная ц/х 16,0 Н8 (9ХС)
1501052 Развертка ручная ц/х 16,0 Н9 (9ХС)
1501053 Развертка ручная ц/х 17,0 Н7 (9ХС)
1501054 Развертка ручная ц/х 17,0 Н8 (9ХС)
1501055 Развертка ручная ц/х 17,0 Н9 (9ХС)
1501056 Развертка ручная ц/х 18,0 Н7 (9ХС)
1501057 Развертка ручная ц/х 18,0 Н8 (9ХС)
1501058 Развертка ручная ц/х 18,0 Н9 (9ХС)
1501059 Развертка ручная ц/х 19,0 Н7 (9ХС)
1501060 Развертка ручная ц/х 19,0 Н8 (9ХС)
1501061 Развертка ручная ц/х 20,0 Н7 (9ХС)
1501062 Развертка ручная ц/х 20,0 Н8 (9ХС)
1501063 Развертка ручная ц/х 20,0 Н9 (9ХС)
1501064 Развертка ручная ц/х 21,0 Н7 (9ХС)
1501065 Развертка ручная ц/х 21,0 Н8 (9ХС)
1501066 Развертка ручная ц/х 22,0 Н7 (9ХС)
1501067 Развертка ручная ц/х 22,0 Н8 (9ХС)
1501068 Развертка ручная ц/х 22,0 Н9 (9ХС)
1501069 Развертка ручная ц/х 23,0 Н7 (9ХС)
1501070 Развертка ручная ц/х 23,0 Н8 (9ХС)
1501071 Развертка ручная ц/х 23,0 Н9 (9ХС)
1501072 Развертка ручная ц/х 24,0 Н7 (9ХС)
1501073 Развертка ручная ц/х 24,0 Н8 (9ХС)
1501074 Развертка ручная ц/х 25,0 Н7 (9ХС)
1501075 Развертка ручная ц/х 25,0 Н8 (9ХС)
1501076 Развертка ручная ц/х 25,0 Н9 (9ХС)
1501077 Развертка ручная ц/х 26,0 Н7 (9ХС)
1501078 Развертка ручная ц/х 26,0 Н8 (9ХС)
1501079 Развертка ручная ц/х 28,0 Н7 (9ХС)
1501080 Развертка ручная ц/х 28,0 Н8 (9ХС)
1501081 Развертка ручная ц/х 30,0 Н7 (9ХС)
1501082 Развертка ручная ц/х 30,0 Н8 (9ХС)
1501083 Развертка ручная ц/х 32,0 Н7 (9ХС)
1501084 Развертка ручная ц/х 32,0 Н8 (9ХС)
1501085 Развертка ручная ц/х 32,0 Н9 (9ХС)
1501086 Развертка ручная ц/х 36,0 Н7 (9ХС)
1501087 Развертка ручная ц/х 36,0 Н8 (9ХС)
1501088 Развертка ручная ц/х 38,0 Н7 (9ХС)
1501089 Развертка ручная ц/х 38,0 Н8 (9ХС)
1501090 Развертка ручная ц/х 40,0 Н7 (9ХС)
1501091 Развертка ручная ц/х 40,0 Н8 (9ХС)
1501092 Развертка ручная ц/х 45,0 Н7 (9ХС)
1501093 Развертка ручная ц/х 45,0 Н8 (9ХС)

Цена на товар Развертка ручная цилиндрическая с прямыми канавками, исп. 1, сталь 9ХС, ГОСТ 7722-77 может отличаться от розничной (магазинной) цены.
Фото, наименование, артикул, описание и технические характеристики товара могут отличаться и иметь неточности или могут быть изменены производителем без предварительного уведомления, также может меняться страна-производитель в зависимости от поставок.
Уточняйте важные для вас параметры и характеристики в магазинах у консультантов или по телефонам и электронной почте.
Проверяйте комплектацию товара и его технические возможности в момент получения товара.
Данный сайт носит исключительно информационный характер и ни при каких условиях не является публичной офертой, определяемой положениями Статьи 437.2 Гражданского кодекса РФ.

Развертка цилиндрическая – для финишной обработки отверстий

Развертка Coro 835 для цилиндрических отверстий Развертка Coro 835 — многолезвийная конструкция с прямой канавкой для глухих отверстий | SANDVIK

0004

9000 40005

0003

999926

9999926

9000 40005

9000 40005

9005

4

	1 шт.		8 дней	Нестандартная сталь [○]	39	6	74.4	12	4	Прямая флейта / для слепой отверстия
	1 кусок (S)
	1.0005	8 дней	Общая сталь [○] / чугун [○]	39	6	74.4	12	4	Прямая флейта / для слепой отверстия
	1 Piece (s)
	1 Piece (s)
	1 Piece (s)
	1.	10 дней)	Нержавеющая сталь[○]	39	6	74,4	12	4.02	Прямая канавка / для глухого отверстия
	1 шт.		10 дней)	нержавеющая сталь [○]	39	6	74.25	12	4.97	Прямая флейта / для слепой отверстия
	1 PEAT 8 дней	нержавеющая сталь [○]	39	6	74.25	12	5	Прямая флейта / для слепого отверстия
	1 кусок (S)			1 PITE (S)			1 PIECT (S)	9000
		1. 8 дней	обыкновенная сталь[○] / чугун[○]	39	6	74,25	12	5	Прямая канавка / для глухого5 отверстия 9 0002 9 00003		1 шт.		10 дней)	Общая сталь [○] / чугун [○]	39	6	74. 1	12	5,97	Прямая флейта / для слепой отверстия
	1 Piece (S)
1 Piece (S)
10 дней)	сталь общего назначения[○] / чугун[○]	39	6	74.1	12	5,99	Прямая флейта / для слепых отверстий
	1 шт. 8 дней	Нестандартная сталь [○]	39	6	74.1	12	6	Прямая флейта / для слепого отверстия
	1 кусок	8 дней	Общая сталь [○] / чугун [○]	39	6	74.1	12	6	Прямая флейта / для слепой отверстия
	1 Piece (s)
	1 Piece (s)
	1 Piece (s)
	1.	10 дней)	Нержавеющая сталь[○]	39	6	74,1	12	6.01	Прямая канавка / для глухого отверстия
	1 шт.		10 дней)	Общая сталь [○] / чугун [○]	39	6	74.1	12	6.01	Прямая флейта / для слепой отверстия
	1 Piece (S)
1 Piece (S)
10 дней)	нержавеющая сталь [○]	39	6	74.1	12	6.02	Прямая флейта / для слепой отверстия
	1 пьесы (S)		1 PITE 10 дней)	Обычная сталь[○] / Чугун[○]	39	6	74. 1	12	6.02	Прямая канавка / Для глухих отверстий			1 шт.		10 дней)	Общая сталь [○] / чугун [○]	39	6	74.09	12	6.03	Прямая флейта / для слепой отверстия
	1 Piece (S)
	1.	8 дней	Нержавеющая сталь[○]	64	8	98,95	16	7	Прямая флейта / для слепого отверстия
	1 шт. 8 дней	Общая сталь [○] / чугун [○]	64	8	98,95	16	7	Прямая флейта / для слепой отверстия
	1 Piece (S)
	10 дней)	General Steel [○] / чугун [○]	64	8	98,8	16	7,97	Прямая флейта / для слепой отверстия
	1 Piece (S)
	1 Piece (S) 9000
1 Piece (S)
1 Piece (S) 9000
1 Piece (S) 9000
1.	10 дней)	обычная сталь[○] / чугун[○]	64	8	98,8	16	7,99	Прямая флейта / для слепого отверстия
	1 кусок (ы)		8 дней	нержавеющая сталь [○]	64	8	98,8	16	8	Прямая флейта / для слепого отверстия
	1 кусок (S)			1 PITE (S)	9005	0004 8 дней	General Steel [○] / чугун [○]	64	8	98,8	16	8	Прямая флейта / для слепой отверстия
	1 Piece (S)
	1 Piece (S)
	1 Piece (S) 9000
10 дней)	Нержавеющая сталь[○]	64	8	98,8	16	8. 01	Прямая канавка / для глухого отверстия
	1 шт.		10 дней)	Общая сталь [○] / чугун [○]	64	8	98,79	16	8,02	Прямая флейта / для слепых отверстий
	1 Piece (S)
	1.	10 дней)	нержавеющая сталь [○]	60	10	98,72	20	8,5	Прямая флейта / для слепой отверстия
	1 пьесы (S)
	1 пьесы (S)		8 дней	Нержавеющая сталь[○]	60	10	98,65	20	9	Прямая канавка / для глухого отверстия 03
005	1 шт.		8 дней	Общая сталь [○] / чугун [○]	60	10	98,65	20		Прямая флейта / для слепой отверстия
	1 Piece (S)
	1 Piece (S)
	1 Piece (S) 9000
10 дней)	сталь общего назначения[○] / чугун[○]	80	10	118,57	20	9,5	Прямая флейта / для слепого отверстия
	1 шт. 10 дней)	Общая сталь [○] / чугун [○]	80	10	118,5	20	9,97	Прямая флейта / для слепых отверстий
	1 Piece (S) 9005
1 Piece (S)
1 Piece (s)0005		8 дней	Нестандартная сталь [○]	80	10	118,5	20	10	Прямая флейта / для слепой отверстия
	1 кусок (S)			1 PIECT (S)			1. 8 дней	обыкновенная сталь[○] / чугун[○]	80	10	118,5	20	10	Прямая канавка / для глухого отверстия
	1 шт.

9

99926

Общая сталь [○] / чугун [○]	80	10	118,5	20	10,01	Прямая флейта / для слепых отверстий
	1 Piece (S) 9000
1 Piece (S) 9000
1 Piece (S) 9000
1.	10 дней)	Общая сталь [○] / чугун [○]	80	10	118.49	20	10,02	Прямая флейта / для слепых отверстий
	1 Piece (S)
	1 Piece (S) 9000
1 Piece (S) 9000
	1.	10 дней)	обыкновенная сталь[○] / чугун[○]	80	10	118.49	20	10.03	Прямая канавка / для глухих отверстий
	1 шт.

9004

9004

10 дней)

93

999926

9999926

999926

8 дней

0004

999926

Общая сталь [○] / чугун [○]	75	12	118.42	20	10,5	Прямая флейта / для слепой отверстия
	1 Piece (S)
	1 Piece (S)
	1 Piece (S)
	1.0005	10 дней)	нержавеющая сталь [○]	75	12	118.35	20	11	Прямая флейта / для слепой отверстия
	1 пьеса (S)			1 PITE (S)
сталь[○] / чугун[○]	75	12	118,35	20	11	Прямая канавка / для глухого отверстия
	1 шт. 10 дней)	нержавеющая сталь [○]	75	12	118.27	20	11,5	Прямая флейта / для слепой отверстия
	1 PEACT (S)			1 PEAT 10 дней)	Общая сталь [○] / чугун [○]	75	12	118.27	20	11,5	Прямая флейта / для слепых отверстий
	1 Piece (S)
	1 Poece (S)
1 Piece (S) 9000
	1.	10 дней)	обычная сталь[○] / чугун[○]	75	12	118,2	20	11,97	Прямая канавка / 9 глухих отверстий0005
	1 шт.		10 дней)	Общая сталь [○] / чугун [○]	75	12	118,2	20	11,99	Прямая флейта / для слепых отверстий
	1 Piece (S)
	1 Piece (S) 9000
	1.	8 дней	из нержавеющей стали [○]	75	12	118.2	20	12	Прямая флейта / для слепой отверстия
	1 кусок (S)
обыкновенная сталь[○] / чугун[○]	75	12	118.2	20	12	Прямая канавка 3	Для глухих отверстий	1 шт.		10 дней)	Общая сталь [○] / чугун [○]	75	12	118,2	20	12,01	Прямая флейта / для слепых отверстий
	1 Piece (S)
	1 Piece (S) 9000
	1.	10 дней)	сталь общего назначения[○] / чугун[○]	75	12	118.19	20	12.02	Прямая флейта / для слепого отверстия
	1 кусок (ы)		10 дней)	Общая сталь [○] / чугун [○]	85	14	128,05	22	13	Прямая флейта / для слепой отверстия
	0004 1 шт.		8 дней	General Steel [○] / чугун [○]	85	14	127,9	22	14	Прямая флейта / для слепой отверстия
	1 Piece (S)
	1 Piece (S)
	1 Piece (S) 9000
10 дней)	сталь общего назначения[○] / чугун[○]	82	16	127,75	22	15	Прямая флейта / для слепого отверстия
	1 шт. 8 дней	Нестандартная сталь [○]	102	16	147.6	25	16	Прямая флейта / для слепой отверстия
	1 шт.0005		8 дней	Общая сталь [○] / чугун [○]	102	16	147.6	25	16	Прямая флейта / для слепой отверстия
	1 Piece (S)
	1 Piece (S)
	1 Piece (S) 9000
10 дней)	обычная сталь[○] / чугун[○]	102	18	147,45	25	17	Прямая флейта / для слепого отверстия
	1 Произведение (S)		8 дней	Общая сталь [○] / чугун [○]	102	18	147,3	25	18	Прямая флейта / для слепой отверстия
	1 Piece (S)
10 дней)	Общая сталь [○] / чугун [○]	100	20	147. 14	25	19	Прямая флейта / для слепой отверстия
	1 Piece (S)
	1 Piece (S)
8 дней	обыкновенная сталь[○] / чугун[○]	100	20	146.99	25	20	Прямая флейта / для слепой отверстия

Ridge Ridge Ridge — Zim MFG Company

Изобретение относится к So -Called Ridge Reaming Tools Reaming Reaming Tools Reaming Reaming Tools Reaming Reaming Reaming Reaming Reaming Tools для оборудования для двигателя, и это имеет для его инженерных инструментов для оборудования для инженера, и это имеет для его обмороженного рекинга для оборудования и целью упростить и улучшить конструкцию и эксплуатацию одного и того же.

Различные признаки новизны, которыми характеризуется мое изобретение, будут в дальнейшем подробно указаны в формуле изобретения; но для полного понимания моего изобретения, его целей и преимуществ можно обратиться к следующему подробному описанию, взятому в связи с прилагаемыми чертежами, на которых: Фигура 1 представляет собой вид сверху предпочтительной формы моего усовершенствованного инструмента. , показывающий его в рабочем положении в цилиндре двигателя; фиг. 2 — вид инструмента сбоку, цилиндр показан в разрезе; фиг.3 представляет собой разрез по линии 3-3 фиг.1; фиг.4 представляет собой разрез по линии 4-4 фиг.2; фиг.5 представляет собой вид, аналогичный фиг.1, показывающий держатель для резака втянутым; фиг.6 представляет собой разрез в увеличенном масштабе в той же плоскости, что и фиг.3, показывающий небольшой фрагмент цилиндра и инструмента в их относительных положениях в конце операции развертывания; фиг.7 — сечение вращающегося вала и его режущего бруса, выполненное приблизительно по линии 7-7 фиг.5; 8 — сечение в увеличенном масштабе, выполненное примерно по линии 8-8 рис. 1.

Инструменты рассматриваемого типа должны крепиться к цилиндру таким образом, чтобы обеспечить неподвижное основание или опору для вращающегося режущего элемента. Существуют различные способы такого зажима или прочного закрепления инструментов, и мой усовершенствованный инструмент можно зажать или закрепить любым обычным или подходящим способом. На чертежах я проиллюстрировал предпочтительную конструкцию, в которой инструмент крепится к цилиндру с помощью расширительного устройства, вставленного в цилиндр, и для краткости подробное описание будет ограничено этим конкретным вариантом осуществления.

То, что можно назвать собственно инструментом, представляет собой короткий прочный рычаг I, имеющий на одном конце трубчатую часть или ступицу 2; рука, идущая радиально от этого шуба. Рычаг I раздвоен на своем свободном конце в плоскости под прямым углом к ​​оси ступицы, и две созданные таким образом секции могут быть стянуты вместе с помощью винта 3, свободно проходящего через одну секцию и ввинчиваемого в другую.

-,) Одна или обе секции срезаны внутри шнека для обеспечения прямоугольного прохода 4 значительной ширины и глубины и приспособлены для приема прямоугольного режущего бруса 5.

Затягивая винт после того, как косилочный брус вставлен, две части рычага стягиваются и надежно фиксируют брус на месте.

На одном конце фрезы установлен поворотный держатель 6 для фрезы. В показанной конструкции этот держатель выполнен значительно толще, чем режущий брус, и на одном его конце прорезан глубокий паз, при этом режущий брус входит в указанный паз. Подходящий шарнирный штифт 7 проходит через пазовую часть держателя и режущий брус, образуя шарнирное соединение между ними. Это шарнирное соединение находится у одного конца собственно держателя, а на другом конце предусмотрена установка фрезы 8. В показанной конструкции фреза выполнена в виде короткого прямоугольного стержня, ширина которого несколько больше ширины зоны или полосы, подлежащей развертыванию, устанавливается в прямоугольное отверстие 9проходит через держатель под прямым углом к ​​оси втулки 2. Фрезу можно заставить выступать на любое желаемое расстояние за то, что можно назвать внешним краем держателя, и зафиксировать в нужном положении с помощью установочного винта 10.

Под резцом, то есть на стороне, которая дальше всего входит в цилиндр, над которым работают, находится небольшой блок 11 из закаленной полированной стали, вставленный во внешний край держателя, но несколько выступающий за его пределы. Режущая кромка фрезы, как лучше всего показано на рис. 6, должны лежать в плоскости, касательной к блоку II на крайней вертикальной линии на поверхности последнего.

Пружина сжатия 12 расположена между ушком или выступом 13 на режущем брусе и задним краем держателя, при этом пружина входит в зацепление с держателем в точке между осью шарнира последнего и ножом.

Видно, что если рычаг I установлен с возможностью вращения на подходящей опоре так, что ось его ступицы совпадает с осью цилиндра, подлежащего развертыванию, можно развертывать цилиндры различных размеров путем правильной регулировки режущего бруса. чтобы режущая кромка прижималась к стенке цилиндра под действием пружины держателя. Способ установки собственно инструмента должен быть таким, чтобы режущая кромка фрезы 8 входила в зацепление с выступом а на конце цилиндра А и выступала за внутренний и внешний края выступа, как показано на рис. 3.9.1279

Стопорный блок 11 теперь расположен внутри цилиндра внутри от выступа и вне контакта с червячными частями стенки цилиндра.

При вращении качающегося рычага I вокруг оси цилиндра фреза срезает гребень, и по мере исчезновения гребня стопорный блок соприкасается с изношенным участком стенки цилиндра, как показано на рис. 6, предотвращение дальнейшего резания инструментом.

Для облегчения установки резака таким образом, чтобы оказывать надлежащее давление на цилиндр, я предусмотрел средства для поворота держателя 6 внутрь, преодолевая сопротивление пружины, и фиксации его в этом положении до тех пор, пока не начнется фактическая операция развертывания. Этого я достигаю, снабжая держатель 6 хвостовиком 15, выступающим из его шарнирного конца, и размещая на режущем брусе за этим хвостовиком вращающуюся стойку 16, которая имеет форму кулачка или цилиндрическую стойку, установленную эксцентрично. Эта стойка служит стопором для ограничения качательного движения держателя наружу. Поворачивая стойку между двумя различными угловыми положениями, держатель можно повернуть наружу под давлением пружины или отодвинуть назад и заблокировать в нерабочем положении.

Стойка может быть снабжена прорезью в верхней части для приема отвертки, с помощью которой ее можно поворачивать, и на ней может быть штифт 17, приспособленный для зацепления с выступающим вверх штифтом 18 на хвостовике 15 для предотвращения сообщение от того, чтобы полностью повернуться.

При надевании инструмента на цилиндр ножевой брус перемещается назад и зажимается, а стойка 16 поворачивается по часовой стрелке из положения, показанного на рис. 1, в положение, показанное на рис. 5, тем самым втягивая держатель и сжимая весна. Когда собственно инструмент вставлен в цилиндр, фреза стоит вдали от стенки цилиндра, как показано на рис. 5. Затем ножевой брус смещается, если это необходимо для размера цилиндра, чтобы приблизить фрезу к стенке цилиндра. к стенке цилиндра. Затем стойку 16 поворачивают, чтобы высвободить держатель ножа и позволить пружине раскачать держатель наружу и прижать нож к стенке цилиндра, как показано на рис. 1. Для того, чтобы приблизить резец к поверхности цилиндра, эта регулировка не должна выполняться вопреки сопротивлению пружины, и процесс регулировки не мешает правильному функционированию этой пружины после освобождения держателя. Также видно, что инструмент можно вынуть из цилиндра, не разжимая режущий брус, просто втягивая держатель ножа и фиксируя его во втянутом положении.

Позволяет вставлять инструмент в каждый из цилиндров многоцилиндрового двигателя без изменения регулировки.

Как указывалось выше, только что описанный инструментальный блок может поддерживаться различными способами. В показанной конструкции непосредственной опорой для этого устройства является дискообразный стол 20, достаточно малый в диаметре, чтобы войти в самый маленький цилиндр, с которым нужно работать, и имеющий центральную трубчатую стойку 21, возвышающуюся над ним. Ступица 2 надевается на эту стойку, которая, таким образом, служит опорным подшипником, вокруг которого может вращаться рука I, опираясь на стол. Стол, в свою очередь, опирается на верхние кромки множества длинных тонких плоских башмаков 22, каждая из которых обрезана по одному длинному краю, образуя две параллельные наклонные поверхности 23, 23, расположенные одна над другой. Эти башмаки скользят по плечу 24 устройства 25, которое можно назвать крестовиной. Эта крестовина имеет центральное отверстие, проходящее через него и снабженное внутренней винтовой резьбой, как показано на 25а. Винт, который может иметь длинную гладкую часть 26 стержня, заканчивающуюся частью 27 с резьбой на нижнем конце, проходит вниз через стойку 21 и стол и входит в зацепление с резьбой 25а крестовины. Стержень 21 имеет расширение 28, расположенное точно над верхним концом стойки и опирающееся на верхнюю часть последней. Поэтому при повороте штока крестовина и стол притягиваются друг к другу или раздвигаются в стороны, в зависимости от направления вращения. Стержень 26 имеет дополнительное расширение или головку 30 непосредственно над частью 28, при этом краевые части части 30 перекрывают ступицу 2 инструментального блока и предотвращают отрыв ступицы от стойки. Элемент 26 можно вращать с помощью отвертки, вставленной в паз 31 на его крайнем верхнем конце. Чтобы предотвратить выскальзывание отвертки через концы пропила, я окружил верхний конец стержня 26 над головкой 30 проволочной лентой или кольцом 32, которое образует, по крайней мере, частичное замыкание концов. пропила. Когда применяется отвертка, любое ее боковое движение будет остановлено лентой или обручем.

Понятно, конечно, что прорези в плечах крестовины 25 имеют диагональные основания 33, соответствующие наклонным поверхностям 23 башмаков. Таким образом, когда элемент 26 поворачивается, чтобы притянуть крестовину и стол друг к другу, башмаки выталкиваются наружу до тех пор, пока они не прижмутся к стенке цилиндра, когда устройство расположено в цилиндре. Чтобы предотвратить полный поворот стола 20, я снабдил его длинным зависимым штифтом или пальцем 34, который выступает вниз в пространство между двумя верхними рычагами крестовины, тем самым ограничивая относительные поворотные движения стола и крестовины. до доли оборота.

Расширительное устройство в целом может быть окружено эластичной лентой или кольцом 35, как это обычно бывает в конструкциях такого типа. Если инструментальный блок должен использоваться с таким креплением, как описано, ступица 2 предпочтительно выполнена удлиненной, чтобы выступать на значительное расстояние над верхней частью рычага 6. Этот направленный вверх выступ ступицы выполнен некруглым в поперечном направлении. сечения, предпочтительно шестигранного, как указано под номером 36, для приема ключа для поворота ступицы и вращения рычага I. Головка 30 на стержне винта 26 выполнена меньше в поперечных размерах, чем ключоприемная часть ступицы 2, так что он не будет мешать размещению гаечного ключа на верхнем конце втулки.

Для того, чтобы иметь маленькую ручку, за которую можно удерживать инструмент в целом, когда его помещают в цилиндр или извлекают из него, я предусмотрел 0 зажимной винт 3 с головкой в ​​​​форме длинной стойки. цилиндрический корпус 37 удобного диаметра; этот элемент выступает намного выше самой высокой части или остальной части инструмента, так что рабочий может легко захватить верхний конец.

Хотя я подробно проиллюстрировал и описал только одну предпочтительную форму моего изобретения, я не хочу ограничиваться точными структурными деталями, проиллюстрированными и описанными таким образом; но намереваюсь охватить все формы и устройства, подпадающие под определения моего изобретения, составляющие прилагаемую формулу изобретения.

I п.1: 1. В цилиндрическом ребристом расширителе устройство, имеющее выступающую вверх цилиндрическую стойку и включающее средства, приспособленные для входа в цилиндр и блокировки в нем устройства с совпадающими друг с другом осями стойки и цилиндра, прочной рычаг, установленный на указанной стойке и вращающийся вокруг нее, стержень, проходящий поперек и регулируемо закрепленный на плече в направлении свободного конца последнего, держатель, установленный на одном его конце на указанном стержне для качательных движений в плоскости под прямым углом к ​​оси стойки и резак на свободном конце указанного держателя.

2. В развертке с выступающим цилиндром устройство, имеющее выступающую вверх цилиндрическую стойку и включающее в себя средства, приспособленные для входа в цилиндр и блокировки устройства в нем с совпадающими друг с другом осями стойки и цилиндра, прочный рычаг на цапфах и выполненный с возможностью вращения вокруг указанной стойки, стержень, проходящий поперек рычага и регулируемо закрепленный на нем в направлении свободного конца последнего, держатель, установленный на одном его конце на указанном стержне для качательных движений в плоскости под прямым углом к ​​оси стойки , резак, закрепленный на свободном конце указанного держателя, и пружину, расположенную между указанным стержнем и указанным держателем и стремящуюся отклонить держатель наружу.

3. В развертке с выступающим цилиндром устройство, имеющее выступающую вверх цилиндрическую стойку и включающее в себя средства, приспособленные для входа в цилиндр и блокировки устройства в нем с совпадающими друг с другом осями стойки и цилиндра, прочный рычаг на цапфах и выполненный с возможностью вращения вокруг указанной стойки, стержень, проходящий поперек рычага и регулируемо закрепленный на нем в направлении свободного конца последнего, держатель, установленный на одном его конце на указанном стержне для качательных движений в плоскости под прямым углом к ​​оси стойки , резак, закрепленный на свободном конце указанного держателя, пружина между держателем и стержнем, стремящаяся повернуть держатель наружу, и средство, позволяющее поворачивать держатель внутрь, преодолевая сопротивление пружины, и удерживать его от движения наружу.

4. В развертке с выступающим цилиндром устройство, имеющее выступающую вверх цилиндрическую стойку и включающее в себя средства, приспособленные для входа в цилиндр и блокировки устройства в нем с совпадающими друг с другом осями стойки и цилиндра, прочный рычаг на цапфах и выполненный с возможностью вращения вокруг указанной стойки, стержень, проходящий поперек рычага и регулируемо закрепленный на нем в направлении свободного конца последнего, держатель, установленный на одном его конце на указанном стержне для качательных движений в плоскости под прямым углом к ​​оси стойки , резак, установленный на свободном конце указанного держателя, и закаленный упор на упомянутом держателе под резцом в положении, в котором он входит в зацепление с внутренней частью стенки цилиндра ниже зоны ребра, когда резец удалил ребро.

5. В развертке с выступающим цилиндром устройство, имеющее выступающую вверх цилиндрическую стойку и включающее в себя средства, приспособленные для входа в цилиндр и блокировки устройства в нем с совпадающими друг с другом осями стойки и цилиндра, прочный рычаг на цапфах и выполненный с возможностью вращения вокруг указанной стойки, стержень, проходящий поперек и регулируемо закрепленный на плече в направлении свободного конца последнего, держатель, установленный на одном его конце на указанном стержне для качательных движений в плоскости под прямым углом к ​​оси стойки , резак, установленный на свободном конце указанного держателя, регулируемый элемент на указанном стержне в положении для зацепления с держателем и качания его в направлении перемещения режущей кромки к оси стойки, указанный стержень имеет плечо сзади указанный держатель и пружину между упомянутым плечом и держателем, стремящуюся постоянно поворачивать держатель наружу. 6. В развертке с гребнем цилиндра устройство, имеющее выступающую вверх цилиндрическую стойку и включающее в себя средства, приспособленные для входа в цилиндр и блокировки устройства в нем с совпадающими друг с другом осями стойки и цилиндра, прочный рычаг на цапфах и с возможностью вращения вокруг указанной стойки, стержень, проходящий в поперечном направлении и регулируемый в указанном рычаге, зажимной винт, связанный с указанным рычагом для прижатия стержня к нему, указанный зажимной винт имеет часть, выступающую вверх на значительное расстояние и служащую рукояткой, с помощью которой расширитель может быть опущенный туда и снятый с цилиндра, и держатель инструмента на одном конце указанного стержня.

7. В цилиндрической развертке жесткая крестовина, вертикальные зацепляющие цилиндр башмаки, установленные на крестовине так, чтобы двигаться внутрь и наружу, когда крестовина и башмаки перемещаются относительно в вертикальном направлении, свободный стол, опирающийся на верхнюю края указанных башмаков и имеющий центральную трубчатую стойку, возвышающуюся от нее, режущий блок, закрепленный на цапфе и вращающийся вокруг указанной стойки, винт, свободно проходящий вниз через указанную стойку и указанный стол и в указанную крестовину, указанный винт имеет буртик, зацепленный с верхней частью стойку, и второе плечо, перекрывающее часть упомянутого режущего узла, чтобы предотвратить отрыв узла от стойки, оставляя ему возможность свободно вращаться примерно так же.

8. В цилиндрическом реберном развертке вращающийся рычаг, стержень, проходящий в поперечном направлении и регулируемый в упомянутом плече, и держатель для резца, установленный на одном конце упомянутого стержня для качательных движений от и к оси вращения рука. 9. В развертке с цилиндрическим гребнем поворотный рычаг, стержень, проходящий в поперечном направлении и регулируемый в упомянутом плече, держатель для резца, установленный на одном конце упомянутого стержня для качательных движений от и к оси вращения рычага, пружина, вставленная между указанным рычагом и указанным держателем и стремящаяся постоянно поворачивать держатель наружу, и взаимодействующие относительно подвижные части на рычаге и держателе, раскачивающие держатель против сопротивления пружины и удерживающие его от смещения пружиной наружу.

ГЕРБЕРТ А. БЕРКМАН.

Развертка Номенклатура | Гаммонс Хоглунд

Фактический размер — Фактический измеренный диаметр развертки, обычно немного превышающий номинальный размер с учетом износа

Альтернатива — Элементы развертки, которые в свою очередь отличаются друг от друга в регулярной последовательности, такие как режущие кромки, стружколомы, фаски или канавки

Угол конусности — Прилежащий угол конусности на конусном инструменте или коническом хвостовике

Угловая канавка — Канавка, образующая режущую поверхность, лежащую в плоскости, пересекающей ось развертки под углом. Он отличается от винтовой канавки тем, что образует режущую грань, лежащую в одной плоскости

Отверстие в оправке — Центральное монтажное отверстие в насадной развертке

Ось — воображаемая прямая линия, образующая продольную осевую линию развертки, обычно устанавливаемая путем вращения развертки между центрами

Задний конус — небольшое уменьшение диаметра спереди назад по длине канавки разверток

Цилиндр — См. предпочтительный термин Корпус

Раструбное отверстие раструба — Отверстие, диаметр которого в начале отверстия больше, чем на некотором расстоянии за

Скос — Незачищенная угловая поверхность вращения (не путать с фаской)

Лезвие — Зуб или режущий элемент, вставленный в корпус расширителя; он может быть регулируемым и/или сменным

Радиус сглаживания — Скругленный радиус, соединяющий фаску и периферию

Корпус —

1)        Рифленая часть развертки полного диаметра, включая фаску, начальный конус и скос

2)        Основной опорный элемент для комплекта лезвий развертки, обычно включающий хвостовик. Развертка для полировки — чистовая развертка, предназначенная для выполнения легкого шабрения и чистовой обработки

Развертка — Развертка (обычно одна из серии) для формирования оболочковой камеры и т. д. Фаска — угловая режущая часть на входном конце развертки (см. также Вторичная фаска)

Угол фаски — Угол между осью и режущей кромкой фаски, измеренный в осевой плоскости на режущей кромке

Длина фаски — Длина фаски, измеренная параллельно оси на режущей кромке

Угол снятия фаски — См. снятие напряжения

Снятие фаски — см. Снятие напряжения

Стружколомы – насечки или канавки на режущей кромке некоторых конических разверток, предназначенные для нарушения сплошности стружки

Circular Land — См. предпочтительный термин Margin

Зазор — Пространство, созданное рельефом за режущей кромкой или краем развертки Концентричность/концентричность — см. предпочтительные термины Вариация общего показателя и Относительный эксцентриситет для описания отсутствия концентричности между двумя или более элементами развертки

Сердечник — Центральная часть расширителя ниже канавок, соединяющая выступы

Диаметр сердцевины — Диаметр в заданной точке на оси наибольшего круга, который не выступает в канавки

Развертка для керна — развертка для придания шероховатости с глубокими широкими канавками, обеспечивающая достаточно места для стружки при развёртывании отверстий с пуансоном

Фреза Sweep — Участок, удаляемый фрезой или шлифовальным кругом при входе или выходе из канавки

Режущая кромка — передняя кромка земли в направлении вращения для резания

Режущая поверхность — Передняя сторона фаски в направлении вращения для резания, на которую падает стружка

Скорость резания — Окружная линейная скорость, возникающая в результате вращения, обычно выражаемая в поверхностных футах в минуту (фут/мин)

Оправка — Плоский конический стержень для выпрессовки конического хвостовика из гнезда

Прорезь для оправки — Прорезь в гнезде на маленьком конце конического отверстия для установки оправки для выдавливания конического хвостовика из гнезда

Дуплексная развертка — Развертка с одной или несколькими канавками, имеющими другой шаг, чем другие канавки. Это приводит к постоянному изменению расстояния между канавками

Эксцентриситет (относительно оси расширителя) — Половина общего отклонения индикатора (tiv). См. Относительный эксцентриситет.

Концевая резка — Общий термин, описывающий степень, в которой развертка режет торец. Распознаются четыре типа:

1)        Торцевая обработка только фасок

2)        180 градусов Концевая резка до нижней части канавок (диаметр сердцевины)

3)        180 градусов Торцевая резка до центрального отверстия или круга заданного диаметра

4)        180 градусов Концевая резка по центру развертки

Внешний центр — Заостренный конец развертки; прилежащий угол зависит от производственной практики

Подача — Осевое продвижение в дюймах за оборот развертки по отношению к заготовке. Канавки — продольные каналы, образованные в корпусе развертки для обеспечения режущих кромок, пропуска стружки и обеспечения доступа смазочно-охлаждающей жидкости к режущей кромке

Длина канавки — длина канавки, не включая стреловидность фрезы

Рифленая развертка — см. предпочтительный термин «Зажимная развертка»

Полное значение индикатора (пихта) — см. предпочтительный термин Общее изменение индикатора (tiv)

Измерительная линия — Осевое положение на конусе, где диаметр равен основному диаметру большого конца указанного конуса

Шлифовальная выемка — Зазор для кромки или угла шлифовального круга, обычно необходимый при изменении диаметра

Направляющая — цилиндрическая часть, следующая за канавками развертки для сохранения выравнивания

Полукруглая развертка — Развертка с поперечным сечением примерно в половину круга и с одной режущей кромкой

Пятка — Задняя кромка земли в направлении вращения для резания

Спиральная канавка — (иногда называемая «спиральной канавкой») Канавка, сформированная по винтовой траектории вокруг оси развертки

Спиральная канавка Прямая канавка  – канавка, образующая режущую кромку, лежащую в осевой плоскости

Угол спирали — Угол, который спиральная режущая кромка в данной точке образует с осевой плоскостью, проходящей через ту же точку

Крюк — см. определение в разделе «Грабли»

Внутренний центр — Зенковка 60 градусов с зазором внизу, на одном или обоих концах инструмента, которая устанавливает ось инструмента

Неравномерный интервал — Преднамеренное отклонение от равномерного расстояния между режущими кромками развертки

Земля — Участок развертки между соседними канавками

Ширина площадки — Расстояние между передней кромкой площадки и пяткой, измеренное под прямым углом к ​​передней кромке

Шаг — См. предпочтительный термин Начальный конус

Свинец флейты — Осевое продвижение винтовой или спиральной режущей кромки за один оборот вокруг оси расширителя

Длина — Размер любого элемента расширителя, измеренный параллельно оси расширителя

Пределы — Максимальное и минимальное значения, назначенные для определенного элемента

Линейная развертка — Развертка, используемая для развертывания двух или более отдельных отверстий на одной оси. Край — необработанная часть периферии площадки, прилегающая к режущей кромке. Развертка с несколькими диаметрами — развертка с двумя или более диаметрами резания

Шейка — секция уменьшенного диаметра, соединяющая хвостовик с корпусом или соединяющая другие части развертки

Номинальный размер — Обозначенный базовый размер развертки

Пазы — См. предпочтительный термин Стружколомы

Смазочные канавки — Продольные прямые или винтовые канавки в хвостовике, направляющей или направляющей для смазки или подачи смазочно-охлаждающей жидкости к режущим кромкам

Смазочные отверстия — Отверстия, через которые смазочно-охлаждающая жидкость подается на режущие кромки расширителя

Общая длина — максимальная длина всего развертки от конца до конца, но не включая внешние центры или распорные винты

Периферия — Наружная окружность развертки

Пилот — Цилиндрическая часть, предшествующая входному концу корпуса развертки, для поддержания выравнивания Развертка для вытягивания — Развертки, предназначенные для протягивания через длинные отверстия (например, стволы пистолетов) при вращении развертки или обрабатываемой детали

Радиальный передний угол — см. определение под передним углом

Радиальное биение — Радиальное отклонение от истинной окружности, которая лежит в диаметральной плоскости и концентрична оси расширителя. См. термин Total Indicator Variation

Передний угол — Угловое соотношение между режущей поверхностью или касательной к режущей поверхности в данной точке и заданной базовой плоскостью или линией

Осевой передний угол — применяется к угловым (не винтовым или спиральным) режущим поверхностям. Это угол между плоскостью, содержащей режущую поверхность или касательной к режущей поверхности в заданной точке, и осью развертки. Это угол между плоскостью, касательной к режущей поверхности в заданной точке режущей кромки, и осью развертки 91 279.

Крюк — Вогнутое состояние режущей поверхности. Передний угол криволинейной режущей кромки должен быть определен в заданной точке

Отрицательный передний угол — описывает вращающуюся режущую кромку, режущая кромка которой отстает от поверхности режущей поверхности

Положительный передний угол — описывает вращающуюся режущую кромку, режущая кромка которой опережает поверхность режущей поверхности

Радиальный передний угол — Угол в поперечной плоскости между прямой режущей поверхностью и радиальной линией, проходящей через режущую кромку

Тангенциальный передний угол — угол в поперечной плоскости между линией, касательной к изогнутой режущей поверхности на периферийной режущей кромке, и радиальной линией, проходящей через эту точку касания.

Рельеф — результат удаления инструментального материала позади или рядом с режущей кромкой для обеспечения зазора и предотвращения трения (волнения пятки)

Осевой рельеф — Рельеф, измеренный в осевом направлении между плоскостью, перпендикулярной оси, и поверхностью со снятием напряжения. Его можно измерить по величине падения индикатора на заданном радиусе при заданном угловом вращении

Back-Off — см. предпочтительный термин Relief

Рельеф кулачка — Рельеф от режущей кромки до пятки, создаваемый кулачковым действием

Снятие фаски — Осевое снятие фаски развертки

Задний угол фаски — Осевой задний угол во внешнем углу фаски. Измеряется проекцией на плоскость, касательную к периферии у внешнего угла фаски

Эксцентриковый рельеф — Выпуклая рельефная поверхность за режущей кромкой

Концевая разгрузка — См. предпочтительный термин Осевая разгрузка

Плоский рельеф — рельефная поверхность за режущей кромкой, которая является практически плоской

Первичный рельеф — Рельеф непосредственно за режущей кромкой или краем, правильно называемый затылочным углом. Угол затылования — угол, измеренный в поперечной плоскости, между снятой поверхностью и плоскостью, касательной к периферии на режущей кромке

Радиальный рельеф — Рельеф в радиальном направлении, измеренный в плоскости вращения. Его можно измерить по величине падения индикатора на заданном радиусе при заданном угловом вращении

Вторичный рельеф — Дополнительный рельеф позади основного рельефа

Относительный эксцентриситет — Расстояние между осью одной части и осью какой-либо другой части развертки

Розеточный расширитель — Тип расширителя с кромками без рельефа по периферии. Он имеет относительно большой задний конус

.

Биение — см. Радиальное биение

Аварийное отверстие — Центральное отверстие в переднем конце расширителя достаточной глубины для ремонта

Вторичная фаска — Незначительная фаска, прилегающая к исходной фаске на развертке и следующая за ней

Хвостовик — Часть развертки, которой он удерживается и приводится в движение

Размер — см. термины Фактический размер и Нормальный размер

Втулка — коническая втулка, предназначенная для установки в указанное гнездо и для приема конического хвостовика меньшего размера, чем гнездо

Головка — коническое отверстие в шпинделе, адаптере или втулке, предназначенное для приема, удержания и привода конического хвостовика

Спиральная канавка — На конической развертке канавка с постоянным шагом

Квадратный хвостовик — Цилиндрический хвостовик с ведущим четырехгранником на заднем конце

Смещенные канавки — См. предпочтительный термин Неравномерный интервал

Начальный радиус — Скругленный радиус на входном конце развертки вместо фаски

Начальный конус — небольшой конус на переднем конце развертки

Ступенчатая развертка — Развертка с несколькими диаметрами, все фаски на каждой ступени которой заточены до одинакового диаметра

Цилиндрический хвостовик — Цилиндрический хвостовик

Прямая канавка — см. канавка

Развертка с выступом — тип развертки с несколькими диаметрами, который имеет независимые наборы площадок в одной и той же секции корпуса для каждого диаметра

Хвостовик — уплощенный конец конического хвостовика, который входит в паз в головке

Хвостовик — две противоположные параллельные направляющие лыски на крайнем конце прямого хвостовика

Конусность на фут — разница диаметров между двумя точками, отстоящими друг от друга на 12 дюймов, измеренная вдоль оси

Конический хвостовик — хвостовик, изготовленный для установки в указанное (коническое) конусное гнездо.
