Устройство токарного станка

25 апреля 2022

Гирин Кирилл

Токарный станок – это стационарное оборудование для обработки деталей резанием и точением. Техника востребована при производстве валов, втулок, переходников и прочей продукции. С ее помощью изготавливаются изделия бытового, хозяйственного и производственного назначения.


В материале:

  • Станина
  • Передняя бабка
  • Суппорт
    • Верхняя часть
    • Нижняя часть
  • Подающий механизм
  • Фартук
  • Задняя бабка
  • Разновидности токарных станков
    • Многорезцовые станки
    • Карусельные станки
    • Затыловочные
    • Винторезные
    • Револьверные
    • Универсальные
    • Станки с ЧПУ
  • Обслуживание станков

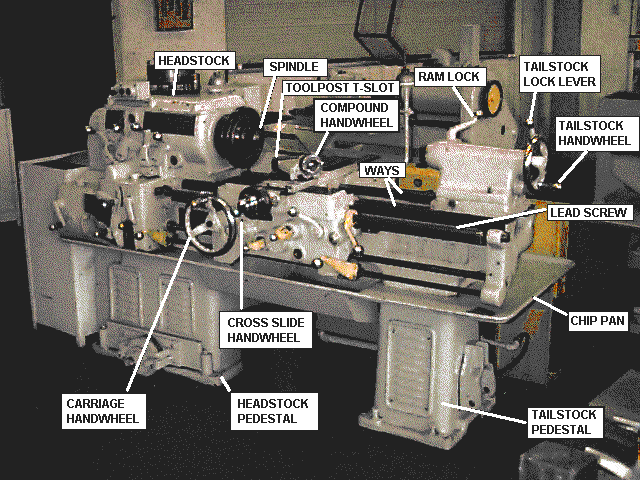

Рис. 1 Типовой токарный станок


Устройство токарных станков имеет схожие черты. Типовое оборудование включает следующие компоненты:

  • станина;
  • передняя бабка;
  • суппорт;
  • подающий механизм;
  • фартук;
  • задняя бабка.


Возможно наличие прочих элементов, обусловленных схемой токарного станка.

Станина


Устройство и работа токарного станка во многом определяются станиной. Элемент состоит из опорной части и направляющих. Последние обеспечивают равномерное перемещение подвижных модулей.


Устройство и работа токарного станка во многом определяются станиной. Элемент состоит из опорной части и направляющих. Последние обеспечивают равномерное перемещение подвижных модулей.

  • призматические – для перемещения суппортов;
  • плоские – для работы с задней бабкой.


Станина располагается на опорных ножках. Их количество зависит от габаритов и конфигурации элемента. Внутри предусмотрены технологические полости для размещения инструментов и рабочих узлов.


Рис. 2 Станина

Передняя бабка


Передняя бабка отвечает за фиксацию и вращение заготовки. Она является стационарным элементом, содержит шпиндель, 2 подшипника, шкив, блок управления и редуктор.


Шпиндель и 2 подшипника передают крутящий момент на патрон. Они имеют установленную размерность, рассчитаны на работу при определенной скорости.


Рис. 3 Шпиндель передней бабки


Блок управления предназначен для настройки станка. Он содержит переключатели, рычаги и прочие управляющие компоненты. С их помощью токарь выбирает режим работы оборудования.


Рис. 4 Блок управления передней бабки


Редуктор представлен набором шестерней. Узел обеспечивает вращение шпинделя в соответствии с заданными параметрами.


Рис. 5 Редуктор токарного станка внутри передней бабки


Некоторые производители выпускают комплекты сменных шестерней. Они позволяют изменить крутящий момент в соответствии с потребностями токаря.


Рис. 6 Шестерни для редуктора


Точность выполнения работ во многом зависит от состояния перечисленных узлов. Биение шпинделя и сбои в передаточном механизме снизят качество обработки материала, приведут к появлению дефектов.

Суппорт


Конструкция токарного станка предполагает наличие суппорта. Элемент состоит из двух частей: верхней и нижней.

Верхняя часть


Верхняя часть суппорта фиксирует резцы и прочий инструмент для обработки заготовок. Наличие механизмов подачи позволяет плавно перемещать резец, контролируя объем удаляемого материала.


Рис. 7 Верхняя часть суппорта токарного станка


Резцы подбираются индивидуально. Мастер учитывает:

  • конфигурацию станка;
  • параметры обрабатываемого материала;
  • геометрию резца.


Чтобы купить резцы для токарных станков, посетите соответствующий раздел каталога «РИНКОМ». Здесь представлен широкий спектр металлорежущего инструмента. В наличии продукция отечественного и зарубежного производства, решения для бытовых, полупрофессиональных и профессиональных установок.


Рис. 8 Набор резцов с твердосплавными напайками для токарного станка

Нижняя часть


Нижняя часть суппорта представлена опорными салазками. Они служат для перемещения элемента в рамках призматической направляющей на станине.


Рис. 9 Нижняя часть суппорта, установленная на направляющие

Подающий механизм


Подающий механизм управляет движением суппорта. Он взаимодействует с трензелем, расположенным на корпусе передней бабки, контролируется при помощи рукоятей. Наряду с направлением допускается изменение амплитуды движения за счет зубьев и шестерней.


Подающие механизмы автоматизированных станков оснащены валиком и винтом. Первый используется для базовых действий, второй – для высокоточных работ. Такой подход продлевает срок службы винта, сохраняет точность выполнения операций максимально возможный срок.


Рис. 10 Токарный станок с автоматизированным подающим механизмом

Фартук


Узел, связывающий суппорт с зубчатой рейкой и ходовым винтом. Управляющие элементы фартука токарного станка вынесены в лицевую часть. Это повышает удобство управления оборудованием, снижает риск травм.


Рис. 11 Фартук токарного станка

Задняя бабка


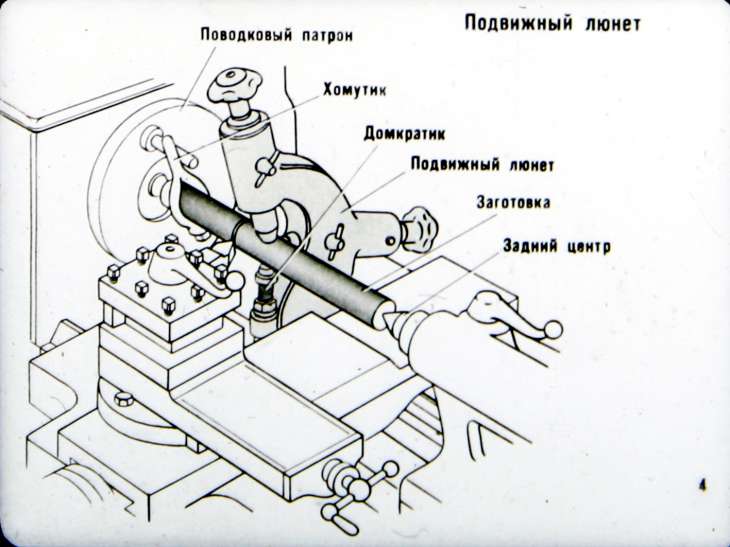

Задняя бабка используется для закрепления длинномерных деталей, высверливания отверстий, снятия фасок и прочих операций. Элемент расположен на одной оси с передней бабкой, может включать дополнительные компоненты для настройки.


Рис. 12 Задняя бабка токарного станка

Разновидности токарных станков


Принцип устройства и работы токарного станка во многом зависит от исполнения. Производители предлагают множество моделей, каждая из которых обладает собственными особенностями.

Многорезцовые станки


Многорезцовые станки выполняют сложные операции. Они обеспечивают комплексное воздействие на деталь, изготавливают изделия с переменной геометрией для особых нужд.


Оборудование используется для решения следующих задач:

  • высверливание отверстий;
  • нарезание резьбы;
  • точение;
  • подрезка отдельных элементов;
  • затачивание;
  • развертывание;
  • зенкерование.


Устройства имеют внушительные габариты, обладают высокой производительностью.


Рис. 13 Многорезцовый станок

Карусельные станки


Группа станков для работы с деталями большой массы и диаметра. Действия выполняются в вертикальной плоскости, что требует определенной подготовки от персонала.


Перечень проводимых операций:

  • обработка конических и цилиндрических поверхностей;
  • подготовка пазов;
  • шлифование;
  • фрезерование.


Возможна подготовка особо крупной резьбы для деталей промышленного назначения.


Рис. 14 Карусельный станок

Затыловочные


Разновидность токарных станков, работающих с зубьями инструментов и шестерней. Техника характеризуется особой конструкцией суппорта, упрощающей выполнение целевых операций. При обработке допускаются вращательные и возвратно-поступательные движения.


Рис. 15 Затыловочный станок

Винторезные


Наиболее простые и доступные станки. Оборудование снимает фаски, протачивает канавки, высверливает отверстия и выполняет прочие операции. Рациональное устройство, надежность и долговечность сделали технику завсегдатаем школ, колледжей и частных мастерских.


Рис. 16 Токарно-винторезный станок

Револьверные


Станки для работы с заготовками из калиброванного прутка, названные благодаря особому держателю. Оборудование использует множественные режущие элементы в рамках единовременной и последовательной обработки.


Посредством револьверного станка выполняется ряд операций:

  • точение;
  • зенкерование;
  • сверление;
  • нарезание резьбы;
  • развертывание.


Возможно проведение работ, связанных с расточкой отверстий.


Рис. 17 Револьверный станок

Револьверные


Станки для выполнения различных операций. Как правило, они изготавливаются на базе винторезных устройств. Это упрощает работы по модернизации и обслуживанию, снижает общую стоимость оборудования.


Продукция различается по следующим параметрам:

  • мощность привода;
  • предельная скорость вращения заготовки;
  • максимальные размеры обрабатываемых деталей;
  • масса и габариты станка;
  • класс точности.


Для определения последнего параметра используются буквенные обозначения: С – особая точность, В – высокая точность, Н – нормальная точность, А – особо высокая точность. Техника повышенной точности обозначается буквой П.


Рис. 18 Универсальный токарный станок

Станки с ЧПУ


Станки с числовым программным управлением используются для комплексной обработки заготовок. Оборудование обладает высокой степенью автоматизации, эффективно решает задачи любой сложности.


Рис. 19 Станок с числовым программным управлением

Обслуживание станков


Токарные станки, вне зависимости от исполнения, требуют своевременного обслуживания. Мероприятия включают чистку компонентов, контроль уровня смазки, проверку соосности узлов и многое другое. Одна из ключевых операций – замена режущих элементов. Использование сертифицированных резцов для токарного станка гарантирует высокую точность операций, сокращает эксплуатационные и временные потери.


Рис. 20 Обслуживание токарного станка


Качественно обслуженное оборудование обеспечивает бесперебойную работу предприятия, снижает риск производственного травматизма, повышает эффективность труда.

Больше полезной информации

Полезные обзоры и статьи

Все статьи

12 января 2023

Рейтинг сверлильных станков

19 декабря 2022

Виды отверток

11 октября 2022

Токарные патроны

4 октября 2022

Фрезерование уступов и пазов

Все статьи

Подписывайтесь на нас

Присылаем скидки на инструмент и только полезную информацию!

Не нашли нужной позиции в каталоге?

Мы готовы изготовить и поставить уникальные виды инструмента специально под ваш заказ!

Заказать

Каталог

Корзина

Сравнить

Вход



Мы используем файлы cookie. Они помогают улучшить ваше взаимодействие с сайтом.

Принимаю

?>

Устройство токарного станка по металлу

Главная » Оборудование » Устройство токарного станка по металлу

Статистика утверждает, что 60% всех металлических изделий, деталей и автономных приспособлений, неминуемо проходят стадию обработки на токарных станках. Самый простой токарный станок способен выполнять массу операций на наружных и внутренних поверхностях металлических заготовок, превращая их в готовую деталь с высокой степенью точность. С основами устройства токарных станков по металлу мы сегодня вкратце познакомимся.

Содержание:

  1. Устройство токарного станка, 6 класс
  2. Архитектура токарно-винторезного станка по металлу
  3. Характеристики токарного станка
  4. Как выбрать токарный станок по металлу

Устройство токарного станка, 6 класс

Основы обработки металлов резанием при помощи механических станков, механическую обработку металлов, каждый изучал еще в школе, правда на минимальном уровне, но все же знаний хватало для того, чтобы производить элементарные операции на простейших токарно-винторезных станках. Устройство токарного станка по металлу — не география, технологические аспекты постоянно совершенствуются, год от года растут требования к станкам и возможности агрегатов.

Поэтому эти знания очень быстро устаревают. К примеру, токарно-револьверный станок с ЧПУ еще лет 20-30 назад был неизведанным механизмом, пришедшим из секретных лабораторий. Сегодня же практически каждый желающий может установит у себя дома любой токарно-винторезный станок самых разных размеров и самых разных конфигураций. Тем не менее, основные узлы и агрегаты остались неизменными, в чем мы сегодня убедимся.

Архитектура токарно-винторезного станка по металлу

Несмотря на то, что первые токарные станки, которые появились в конце 18 века, это были вполне самодостаточные устройства, которые позволяли и обрабатывать металлы на довольно высоком технологическом уровне, нарезать резьбу и выполнять более сложную работу. Первый из них появился в 1794 году и это уже было устройство, практически идентичное тем простым токарно-винторезным станкам, которыми мы пользуемся сегодня.

Основными узлами и элементами токарного станка металлу были и остаются:

  1.  Станина. Основа любого металлорежущего и деревообрабатывающего оборудования. От того, насколько прочная и насколько точно изготовлена станина, зависит качество детали и функциональность устройства. Станина токарного станка должна быть максимально тяжелой, чтобы предотвращать вибрации, смещения, искривления траектории движения режущего инструмента. Масса станины должна быть такой, чтобы поглотить любые вибрации, возникающие по ходу работы на устройстве, а ее конструкция — максимально жесткой, прочной и долговечной.
  2. Шпиндельная бабка передняя. Основное предназначения шпиндельной бабки — фиксация и обеспечение вращения обрабатываемой детали. Тем не менее, многие станки сконструированы таким образом, что шпиндельная бабка может соединять в себе и коробку передач токарного станка, и устройство подачи обрабатывающей головки или суппорта. Как правило, передняя бабка выполнена в мощном корпусе, который жестко крепится к станине.
  3.  Задняя бабка. Это устройство обеспечивает крепление вращающейся детали соосно шпинделю и должно удерживать деталь в заданных координатах, а при необходимости осуществлять подачу дополнительного оборудования, в зависимости от модификации и типа станка.
  4. Суппорт. Это один из самых главных узлов токарного станка, независимо от его предназначения и характеристик. Суппорт выполняет важнейшую функцию — он прочно удерживает и подает режущий инструмент в направлении обрабатываемой детали. Суппорт может быть полностью управляемый автоматикой, а может быть ручным. В зависимости от технического решения суппорта, функции токарного станка могут быть совершенно разными. Суппорт может подавать режущий инструмент в нескольких плоскостях сразу, что делает его незаменимым в изготовлении самых сложных деталей.

Вкратце, так выглядит архитектурная схема токарно-винторезного станка по металлу.

Характеристики токарного станка

Основные характеристики токарного станка по металлу должны обеспечить максимально возможное количество функций по обработке металла, при этом станок должен обрабатывать деталь самых разных размеров. В основном, станок по обработке металлов характеризуют такие показатели:

  • диаметр обрабатываемой детали;
  • длина обрабатываемой детали, обозначающаяся расстоянием между центрами задней и передней бабки;
  • максимально возможный диаметр обработки детали, а этот показатель зависит от конструкции суппорта.

Как выбрать токарный станок по металлу

Функциональность металлорежущего оборудования практически ничем не ограничена. При необходимости можно купить и токарно-фрезерный станок, и токарно-револьверный с устройством копировальным и программным управлением. Все зависит от потребности а конкретных деталях и и классе их точности.

Как правило, для домашнего использования покупают или собирают своими руками несложные токарные станки, позволяющие выполнять простейшие, но необходимые операции — проточку валов, изготовление шкивов и конусов, изготовление фасонных деталей, сверление и элементарные фрезеровочные работы. Каждый станок подбирается максимально под потребности, тогда он будет работать в оптимальном нагрузочном режиме и прослужит долго и надежно.

Читайте также Твердотельное реле – принцип работы,  Электрорубанки, рейтинг по качеству

Детали токарных станков Страница 1

Изменившиеся с годами названия различных частей токарного станка до сих пор не полностью стандартизированы. Несомненно, когда правительство закончит организовывать все остальные стороны нашей жизни, оно назначит высокооплачиваемую комиссию для изучения этого вопроса и вынесения «рекомендаций».
Если вы хотите купить книгу или компакт-диск, чтобы расширить свои знания о токарных станках и о том, как ими управлять, смотрите здесь.
Иллюстрации обсуждаемых деталей можно найти, перейдя по различным гиперссылкам, а также внизу этой страницы. Возможно, для вашего токарного станка имеется руководство по эксплуатации, иллюстрированная книга деталей или информационная литература по продажам: вы можете проверить это, нажав здесь.
До сих пор иногда можно увидеть рекламу, относящуюся к определенным возможностям:
«SS» s liding и s surfacing, т. е. с силовой подачей, которая перемещает каретку вдоль станины, а поперечные салазки — по ней. (см. ниже) выражается как его « поворот «, « ход » « высота центра » и « расстояние между центрами »
5 дюймов. В Великобритании это называется «броском» или, чаще, теперь «высотой центра», но удвоение этого значения называется «качанием», причем последний термин используется в США. Токарный станок с высотой центра в дюймах в США будет называться «10 дюймов». возможна установка передней бабки, но она все еще полностью соединена со станиной.Часто можно получить несколько дополнительных дюймов, если задняя бабка будет выступать за край станины, и на легких работах это допустимо.

ОСНОВА
Станина токарного станка обеспечивает основу для всего станка и удерживает переднюю бабку, заднюю бабку и каретку на одной линии. Тщательно обработанные поверхности станины, по которым скользят каретка и задняя бабка, называются «направляющими».
Некоторые станины имеют зазор возле передней бабки, чтобы можно было обтачивать станки очень большого диаметра. Иногда зазор образуется из-за того, что обработанные направляющие не доходят до передней бабки, иногда из-за части станины, которую можно открутить, снять и потерять.
Некоторые очень большие токарные станки имеют «скользящую станину», где верхняя часть, на которой сидят каретка и задняя бабка, может скользить вдоль отдельной нижней части, таким образом увеличивая или уменьшая зазор соответственно.

СЕДЛО
Отливка, которая надевается на верхнюю часть кровати и скользит по ней, почти повсеместно известна как «Седло» — самоочевидный и очень подходящий термин.

ФАРТУК
Вертикальная, часто плоская и прямоугольная «пластина», прикрепленная к передней части «седла» и свисающая перед ним, известна как «фартук» и несет набор передач и органов управления, которые позволяют каретка, которую нужно перемещать (вручную или с помощью электропривода) вверх и вниз по кровати. Внутренний механизм также может задействовать подачу для нарезания резьбы и различные приводные подачи инструмента, если они установлены. Ходовой винт, а иногда и приводной вал, часто проходят через фартук и обеспечивают ему привод для различных функций. Сложность органов управления, установленных на фартуке, и простота их использования являются надежным показателем качества токарного станка. Практически все токарно-винторезные станки имеют так называемый рычаг «полугайки», который закрывает одну, а иногда и две половинки разрезной гайки, чтобы захватить ходовой винт и обеспечить привод для нарезания резьбы.
Дизайн фартука можно условно разделить на «одностенный» и «двустенный». «Одностеночный» фартук имеет одну толщину металла и из него выступают (и не поддерживаются на своих внешних концах) шпильки, несущие шестерни. Фартук с двойными стенками представляет собой гораздо более прочную конструкцию, похожую на узкую коробку с открытым верхом, в которой шпильки для крепления шестерен установлены между двумя стенками и, следовательно, жестко поддерживаются с обоих концов. Этот тип конструкции создает очень жесткую конструкцию, которая с меньшей вероятностью прогибается при работе в тяжелых условиях; еще одно преимущество заключается в том, что закрытое дно «коробки» может быть использовано для размещения масляного резервуара, ион смазочного материала либо разбрызгивается, либо, что предпочтительнее, перекачивается для питания шпинделей, шестерен и даже, на некоторых токарных станках, поверхностей скольжения. кровать и поперечное скольжение, а также.

СОСТАВНАЯ ПОДСТАВКА ДЛЯ НАПРАВЛЯЮЩИХ, состоящая из ПОПЕРЕЧНЫХ НАПРАВЛЯЮЩИХ и ВЕРХНИХ НАПРАВЛЯЮЩИХ
Поверх «седла» находится «Поперечный салазок», который, как следует из названия, перемещается по станине, а поверх него находится часто «Верхний слайд» или «Инструментальный слайд», который неизменно устроен так, что его можно поворачивать и фиксировать в новом положении.
Очень ранние токарные станки имели простой Т-образный кусок металла, на который токарь «упирался» своим инструментом (все токарные работы выполнялись вручную), но когда появилась возможность перемещать этот «упор» по станине с помощью винтовой подачи, он стал достаточно известный как «Slide-rest». Самый ранний известный пример «Slide-rest» проиллюстрирован в 9.0068 Mittelalterliche Hausbuch, немецкое издание около 1480 года.
После того, как «верхний салазок» стал более распространенным, термин «скользящий упор» использовался не так часто, и разные функции двух салазок привели к их конкретным названиям. получают более широкое распространение.
Когда предусмотрено два суппорта (или иногда, на токарных станках часовых мастеров, три), полная сборка известна как «составной суппорт», или «составной суппорт», или даже «составной суппорт». Известно, что некоторые производители маркируют «Верхнюю направляющую» как «Составную опору» или даже «Составную направляющую», но как «9».0068 к компаунду » означает «соединение двух или более», а не «одного» — это неправильное использование термина. КАРЕТКА
Седло, фартук, верхняя часть и поперечная направляющая в сборе известны как «каретка». В некоторых американских публикациях (даже в руководствах производителей) упоминается как «седло», но это неверно.

ПЕРЕДНЯЯ БАБКА .
Передняя бабка токарного станка когда-то называлась «Фиксированная передняя бабка» или «Фиксированная головка», а вращающийся вал внутри нее — «Оправка». Сегодня оправку обычно называют «шпинделем», но это может вызвать путаницу с задней бабкой, где скользящий стержень известен по-разному как «плунжер», «барабан» и «шпиндель».
Передняя бабка, как правило, жестко крепится к станине (исключения существуют в некоторых производствах, типах ЧПУ, автоматах и ​​»Swiss-auto») и удерживает все механизмы, включая различные виды и комбинации шкивов или шестерен, так что шпиндель может быть заставить вращаться с разной скоростью.

Шпиндель передней бабки
Конец шпинделя передней бабки обычно обрабатывается таким образом, чтобы на нем можно было установить планшайбу, патрон, ведущую пластину, внутренние или внешние цанги или даже специальные насадки, предназначенные для определенных работ. В свою очередь, эти насадки удерживают обрабатываемую деталь.
«Фитинг», сформированный на конце шпинделя, обычно относится к одному из пяти типов:
      1) — простой фланец, через который могут проходить резьбовые шпильки на планшайбе или патроне (например) и затягиваться на место с помощью гаек. Это безопасный метод, позволяющий работать в обратном направлении на высокой скорости, но очень неудобный на токарном станке общего назначения.
      2) — Резьбовой наконечник, на который навинчиваются фитинги. Это вполне приемлемо для небольших токарных станков, но неудовлетворительно для более крупных промышленных станков, где из соображений экономии производства может потребоваться реверсирование шпинделя на высокой скорости. Переворачивание навинченного патрона приводит к его отвинчиванию, что может привести к катастрофическим последствиям.
      3) — Фитинг Camlock с конусом D1 — давно используемая стандартная система, в которой используются три или более «шпилек», которые поворачиваются для фиксации в задней части патронов, планшайб и т. д.
      4) — Конус — либо простого типа Хардинга, либо, для больших токарных станков, «конусный носик, длинный ключ» — старая, но превосходная американская конструкция, в которой большое резьбовое кольцо удерживалось на конце шпиндель и используется для натягивания патрона или другого фитинга на длинный конус с ключом, сформированный на конце шпинделя. Идеальная система для жесткой установки более тяжелых патронов, в настоящее время она в значительной степени вышла из употребления. Фитинги были доступны в различных размерах, начиная с L00 (L ноль ноль) и заканчивая L0, L1, L2 и т. д.
      5) — различные фитинги, которые становились все более сложными и, по-видимому, были изобретены для того, чтобы иметь возможность претендовать на национальный стандарт (знаменитый синдром -неизобретенного-здесь ). Все, что им удалось сделать, это повысить производственные затраты, предотвратив взаимозаменяемость шпиндельной оснастки между станками и потребовав от фирм наличия больших запасов запасных частей и количества дублированных фитингов. Некоторые из этих усилий включали: Носки шпинделя британского стандарта и стандарта ISO — прямой монтаж; Британский и ISO короткий конус с креплением болтом или шпилькой; Короткий конус British & ISO с фиксацией Camlock; Британский и ISO короткий конус с байонетным креплением и, конечно же, нос шпинделя немецкого стандарта. Невероятно, но французского стандарта никогда не существовало, и мы все еще ждем официального объявления о слухах о Тройной кулачок стандарта Ботсваны с перекрывающимся носиком и китайская конструкция New Moon Slide-and-Snap-Примерно фитингов.

ЗАДНЯЯ ШЕСТЕРНЯ
Как видно из названия, задняя шестерня представляет собой шестерню, установленную в задней части передней бабки (хотя на практике она часто располагается в других положениях), которая позволяет патрону медленно вращаться со значительно повышенным крутящим моментом (поворачивая власть). Токарные станки с реверсивным редуктором иногда называют «BG» или «BGSC» — последнее означает «с реверсивным редуктором и токарно-винторезным станком». Поначалу возможность медленного перемещения заготовки может показаться ненужной, но отливка большого диаметра, прикрепленная к планшайбе и работающая со скоростью 200 об/мин (примерно самая низкая скорость, обычно доступная на токарном станке без заднего редуктора), будет иметь линейную скорость на своем пределе. внешний край выходит за пределы токарной способности небольшого токарного станка. Задействовав задний редуктор и, таким образом, снизив скорость, но увеличив крутящий момент, можно успешно выполнять даже самые большие работы, установленные на лицевой панели.
Нарезание резьбы также требует малых скоростей, обычно от 25 до 50 об/мин, особенно если оператор новичок или работа сложная. Нижняя скорость, превышающая эти значения (как обычно встречается на большинстве дальневосточных и европейских станков, но не на станках, построенных в Соединенном Королевстве), означает, что нарезание резьбы, особенно внутри, в глухие отверстия, фактически невозможно. Эти токарные станки рекламируются как «винторезные», но на самом деле это означает просто силовую подачу вдоль станины. Даже если вы потрудитесь создать систему шкивов для снижения скорости вращения шпинделя, вы обнаружите, что крутящий момент, необходимый для вращения деталей большого диаметра на низких скоростях, вызывает проскальзывание ремней. Единственное решение — с зубчатым приводом низкая скорость и, таким образом, настоящий маленький токарный станок с установленной задней шестерней не только становится способным нарезать резьбу, но также может выполнять тяжелое сверление, растачивание больших отверстий и нарезание торцов большого диаметра: другими словами, он можно использовать его на пределе своих возможностей и сил.
Новички иногда не понимают, как задействовать задний редуктор, особенно если на токарном станке нет инструкции, но при некотором внимательном отношении любой может понять, как это следует делать, по крайней мере, на обычном станке. На главном шпинделе токарного станка, несущем ведущий шкив, находится большая шестерня, которую обычно называют «бычьим колесом». Бычье колесо крепится к шкиву с помощью гайки и болта, подпружиненного штифта, собачки, которая вдавливается в шестерню на шкиве (или каким-либо другим способом), а если это крепление разорвано, — путем ослабления гайки и нажатия по направлению к шкиву, либо вытащив штифт — должно быть видно, что шкив будет свободно вращаться на валу. Переместив «задние шестерни» в нужное положение — они обычно скользят вбок или установлены на эксцентриковом штифте — механизм вступит в действие. Если шкив не будет вращаться на валу, или кажется, что нет очевидного способа отсоединить колесо быка от шкива, возможно, вы имеете дело с «сложной» машиной, в которой используется какое-то умное устройство. облегчить жизнь оператору. Иногда будет винт, расположенный заподлицо с поверхностью ведущего шкива, а под ним подпружиненный штифт, который вдавливается в заднюю поверхность колеса быка. Иногда используются быстродействующие механизмы «скользящего кулачка» (как на токарных станках Drummond и Myford серии M), где ручку на лицевой стороне колеса быка нужно отодвинуть в сторону и, таким образом, подняться по пандусу, что приводит к отключению колеса. соединительный штифт автоматически. Некоторые токарные станки с закрытыми передними бабками (например, более поздние модели Boxford) имеют «однорычажную» заднюю передачу; в этой системе перемещение первой части движения рычага отключает соединение, в то время как следующая приводит заднюю шестерню в зацепление.

НАВОДЯЩИЙ ВИНТ
Первоначально называвшийся «основной резьбой» или описываемый как «направляющий винт», но теперь всегда называемый «ходовым винтом». Это длинный стержень с резьбой, который обычно проходит вдоль передней части станины или , на некоторых ранних образцах, проходящих между кроватями вниз по центральной линии кровати. Используя зубчатую передачу для соединения шпинделя токарного станка с ходовым винтом, а ходовой винт с кареткой токарного станка, последний вместе с режущим инструментом можно было заставить перемещаться на заданное расстояние при каждом обороте шпинделя.

ЗАДНЯЯ БАБКА
Задняя бабка когда-то была известна в Англии как «свободная бабка», «головка кулачка» или «свободная головка» — последний устаревший термин, используемый Harrison и другими английскими фирмами в некоторых рекламных материалах. до начала 1970-х гг. Блок скользит по кровати и может быть зафиксирован на ней в любом удобном месте; верхняя часть устройства оснащена тем, что по-разному называют «стволом», «шпинделем», «тараном» или «стрелой», который можно перемещать в основной корпус и из него вручную, с помощью рычага или шнека и несет « Мертвая точка», которая поддерживает другой конец заготовки, удерживаемой (различными средствами) в передней бабке.
В задней бабке можно использовать специальные центры, которые вращаются вместе с работой; они известны как «вращающиеся центры», и их не следует называть «подвижными центрами» — этот термин зарезервирован для центра, установленного на шпинделе передней бабки.
Давным-давно токари называли центры «куклами» — предположительно от «вставь это» — и они носили свои собственные с собой, закреплённые в хлопковых отходах и ревностно охраняемые в верхнем кармане комбинезона.

ПРОМЕЖУТОЧНЫЙ ВАЛ (в США его иногда называют «промежуточным валом»)
Большинство небольших электродвигателей в Британии работают при частоте вращения 50 Гц при 1425 об/мин, в то время как в США (при 60 Гц) обычно отмечается более высокая скорость вращения около 1700 об/мин или около того.
Если бы шпиндель токарного станка приводился в движение напрямую от одного из этих двигателей, даже используя небольшой шкив на валу двигателя и больший на токарном станке, он вращался бы слишком быстро, чтобы его можно было использовать для подавляющего большинства работ. ; следовательно, необходимо ввести какой-либо способ снижения скорости вращения шпинделя станка — и это задача промежуточный вал .
В типичной конструкции, показанной здесь, двигатель крепится к вертикальной шарнирной чугунной плите и снабжен небольшим шкивом на шпинделе. Поскольку двигатель на 1500 об/мин приводит в движение гораздо больший шкив в соотношении примерно 5:1, скорость снижается до 300 об/мин (1500 разделить на 5).
На том же валу, что и очень большой шкив, находится набор из трех меньших шкивов, расположенных в «обратном» порядке от тех, что на токарном станке. Если средний шкив на промежуточном валу привести в движение шкив того же размера на шпинделе токарного станка, то он тоже, конечно, будет вращаться со скоростью 300 об/мин. Шкивы с каждой стороны обычно устроены таким образом, чтобы уменьшать или удваивать эту скорость — отсюда и создание набора скоростей, охватывающего полезные 150, 300 и 600 об/мин.
Несложно установить малый и большой шкивы на вал двигателя и два соответственно больших шкива на промежуточный вал, удвоив количество доступных скоростей до шести. Если используется двухскоростной электродвигатель, диапазон снова удваивается до 12, и, если бы конструктору токарного станка удалось втиснуть четырехступенчатый шкив между подшипниками шпинделя, всего было бы доступно 16; с установленной задней передачей общее количество вырастет до тридцати двух скоростей, которые, как правило, могут начинаться с 25 об / мин. и распространяется вплоть до более чем 3000 об/мин.

ПЕРЕМЕННЫЕ КОЛЕСА И ОБРАТНАЯ МАШИНА
Перекидные шестерни — это шестерни, используемые для нарезания резьбы и механической подачи; они передают привод от шпинделя передней бабки к ходовому винту . Обычно они находятся в крышке с крайней левой стороны токарного станка, но многие старые станки, построенные во времена, когда производители не заботились о спасении людей от собственной небрежности и потери пальцев, оставляли их незащищенными.
Названный «сменными колесами», потому что инженеры когда-то называли «шестерни» «колесами», а слово «смена» из-за необходимости менять их каждый раз, когда требуется другая резьба или скорость подачи инструмента, выражение восходит к самое раннее время, когда шестерни использовались для этой цели. Набор шестерен — называется 9Зубчатая передача 0068 — обычно переносится на квадрантном рычаге , который можно отрегулировать, повернув его на опоре, чтобы обеспечить зацепление установленной на нем самой верхней шестерни с выходной шестерней (называемой шпилькой) на шпинделе (или механизм реверса падения) необходимо установить. В Великобритании руку иногда называют «банджо», хотя на самом деле это выражение следует ограничить теми типами, у которых всего одна прорезь. Некоторые производители, чтобы усложнить жизнь себе и своим покупателям, пробовали и другие системы. Привод через сменные колеса часто включает в себя механизм реверсивного вращения, с помощью которого привод к ходовому винту может быть мгновенно реверсирован — и, следовательно, режущий инструмент может перемещаться к передней бабке или от нее по желанию. В своем «нейтральном» положении он также позволяет шпинделю передней бабки свободно и бесшумно вращаться, не приводя в движение сменные колеса и ходовой винт.
Для получения более подробной информации о нарезке винтов щелкните здесь, а для получения дополнительных сведений о необходимых функциях на маленьком станке — здесь..
