Din расшифровка: DIN, ГОСТ, ISO — полная таблица соответствия стандартов

Содержание

Соответствие стандартов DIN,ISO и ГОСТ крепежных изделий.

Любое крепежное изделие соответствует определенному стандарту, точно регламентирующему размеры, диапазоны резьбы и длины, массу  и другие характеристики изделия. Основные стандарты, которыми оперируют производители, поставщики и потребители крепежа в России следующие:

ГОСТ (Государственный СТандарт) – основной стандарт на территории России и СНГ, наследник государственного стандарта СССР.

DIN (Deutsches Institut für Normung) – стандарты и нормы, разработанные немецким институтом стандартизации. Основной стандарт Германии до вступления ее в Европейский Союз и наиболее распространенный стандарт для обозначения импортного крепежа в России. На текущий момент все стандарты DIN заменены соответствующими стандартами Европейского Союза – DIN EN ISO (или коротко EN ISO), аналогичными по содержанию, но под обновленными номера и датами издания.

ISO (International Organization for Standardization) — стандарты и нормы, разработанные Международной организацией по стандартизации, принимаемые в большинстве стран, в том числе России, Европейском Союзе, США.

В части метизов вышеперечисленные стандарты распространяются на изделия из различных материалов – нержавеющий, оцинкованный, черный, латунный и, во многих случаях, пластиковый крепеж.

Зачастую при выборе крепежа, покупатель сталкивается с неразберихой в обозначениях стандартов изделий. Связано это в основном с тем, что различные поставщики импортного крепежа используют различные обозначения товаров и стандарты. К тому же, значительное количество международных стандартов для метизов, широко использующихся у нас (например, винты под шестигранник), на текущий момент не имеют аналогов международных стандартов в ГОСТ.

Ниже приведена таблица соответствия стандартов ГОСТ, DIN и ISO для основной номенклатуры классического крепежа общего назначения – наиболее ходовых болтов, винтов, гаек и шайб.












Внешний вид

Наименование

ГОСТ

DIN

ISO EN

Болт с шестигранной головкой

Посмотреть в каталоге

7798

7805

933

4014

4017



Винт с цилиндрической головкой и внутренним шестигранником под ключ

Посмотреть в каталоге

11738

912

4762

Винт установочный с внутренним шестигранником под ключ и плоским концом

Посмотреть в каталоге

11074

913

4026

Винт установочный с внутренним шестигранником и коническим концом

8878

914

4027

Винт с потайной головкой и внутренним шестигранником под ключ

Посмотреть в каталоге из нержавеющей стали А2 (AISI 304)

Посмотреть в каталоге из нержавеющей стали А4 (AISI 316)



7991

10642

Винт с полукруглой головкой и внутренним шестигранником под ключ

Посмотреть в каталоге





7380

Гайка шестигранная

Гайка DIN 934 — А2 / AISI 304
Из нержавеющей стали А2 / AISI 304

Гайка DIN 934 — А4 / AISI 316
Из нержавеющей стали А4 / AISI 316

5915

5927

934

8673

Шайба плоская

Шайба DIN 125 — А2 / AISI 304 из нержавеющей стали А2 / AISI 304

Шайба DIN 125 — А4 / AISI 316 из нержавеющей стали А4 / AISI 316

11371

125

7089

7090

Шайба пружинная гровер

Шайба DIN 7980 — А2 / AISI 304
Из нержавеющей стали А2 / AISI 304

Шайба DIN 7980 — А4 / AISI 316
Из нержавеющей стали А4 / AISI 316

6402

127

7980



Шайба стопорная с внешними зубцами вогнутая

Шайба DIN 6798V — А2 / AISI 304
Из нержавеющей стали А2 / AISI 304

Шайба DIN 6798V — А4 / AISI 316
Из нержавеющей стали А4 / AISI 316

10464

6798V



Сравнение региональных стандартов DIN, ISO, ГОСТ, EN, принятых в мире

Содержание

  1. Краткая история стандартов

  2. ISO

  3. ГОСТ

  4. EN и DIN

  5. Расшифровка аббревиатур

  6. Таблица соответствия DIN и ГОСТ

В современной глобальной мировой экономике и производстве невозможно обойтись без стандартов. Они разрабатываются и действуют для унификации, взаимозаменяемости и возможности массового выпуска товаров и деталей к ним. Разъемные соединения и хомуты, как подвид крепежных элементов, при производстве также подчиняются региональным стандартам.

Краткая история стандартов

Международные стандарты сложились исторически. Требование придерживаться единого стандарта позволяет обеспечивать стабильное качество производства. Изначально их вводили крупные фирмы, затем появились национальные стандарты, которые впоследствии стали международными. Наиболее распространены стандарты DIN, ISO, ГОСТ, EN. Все они встречаются на территории России.

  1. ГОСТ – стандарт, принятый на территории СССР. На его основе появилась система ГОСТ Р, действующий в Российской Федерации. Эти обозначения также можно встретить на ряде товаров, производимых в некоторых странах СНГ.

  2. Стандарт DIN был принят в 1917 году в Германии как государственный. Действует только в этой стране, хотя товары, производимые в других европейских странах, также могут ему соответствовать.

  3. Международный стандарт ISO – наиболее распространенная система стандартизации. Она появилась в 1946 году по инициативе Международной организации по стандартизации. В настоящий момент к ISO присоединилось свыше 160 государств.

  4. EN – региональный стандарт, появившийся в Великобритании, где он до сих пор используется. Его применяют в ряде других стран Европы, а также входящих в Британское содружество.

С помощью единых стандартов достигается максимально возможная унификация. Также большинство национальных и региональных систем стандартизации идет по пути соответствия с ISO. Как результат – товары, сделанные по разным региональным стандартам, получаются совместимыми друг с другом. Используются, например, одинаковые резьбы и крепежные элементы.

Рассмотрим более подробно разные системы стандартизации.

ISO

Появилась в 1946 году. В настоящее время охватывает 160 стран и является самой глобальной системой.

Её особенность в том, что организация занимается разработкой и утверждением стандартов, однако механизмов контроля их выполнения не имеет. Из-за этого отсутствуют гарантии соответствия характеристик товара заявленным параметрам, даже если маркировка, показывающее соответствие с ISO, на нем присутствует.

Представители ISO делятся на 3 группы с разными полномочиями:

  • полные члены – участвуют в рассмотрении и голосовании по принятию новых стандартов, могут разрабатывать стандарты, внедрять их в своем государстве;

  • члены-корреспонденты – имеют статус наблюдателей в заседаниях без права голоса, могут принимать стандарты в своих странах;

  • подписчики – роль ограничивается получением полной информации о работе организации, принимать стандарты в своих странах не могут.

ГОСТ

ГОСТ появился в СССР. В настоящее время он имеет межгосударственный статус  и действует в странах, входящих в ТС.

ГОСТ Р – государственный российский стандарт. Разработка, внедрение и контроль за соблюдением положений возложено на Федеральное агентство по техническому регулированию и метрологии.

ГОСТ активно унифицируется с ISO, поэтому часть стандартов перешли в категорию рекомендованных или полностью отменены.



EN и DIN

Европейский стандарт EN и европейский стандарт DIN. Оба стандарта исторически развивались в Европе, но имеют разные центры. Немецкий национальный стандарт DIN появился в Германии, EN – в Великобритании. Сейчас обе системы идут по пути унификации с ISO.

За разработку стандартов отвечает ряд организаций: CEN, ETSI, CENELEC. EN – более распространена, ее используют некоторые европейские страны и ряд государств Британского Содружества. DIN также используется в некоторых европейских странах, в основном граничащих с Германией.

Расшифровка аббревиатур

ISO расшифровывается как International Organization for Standardization или, в переводе на русский, “Международная организация стандартизации”.

DIN на немецком означает Deutsches Institut fur Normung или по-русски “Немецкий институт по стандартизации”. Организация является членом ISO.

ГОСТ Р – аббревиатура, означающая Государственный стандарт, литера «Р» означает российский.

AISI, полностью American Iron and Steel Institute, что по-русски значит “Американский институт стали и сплавов” – стандарты, действующие в отношении легированных и нержавеющих сталей.

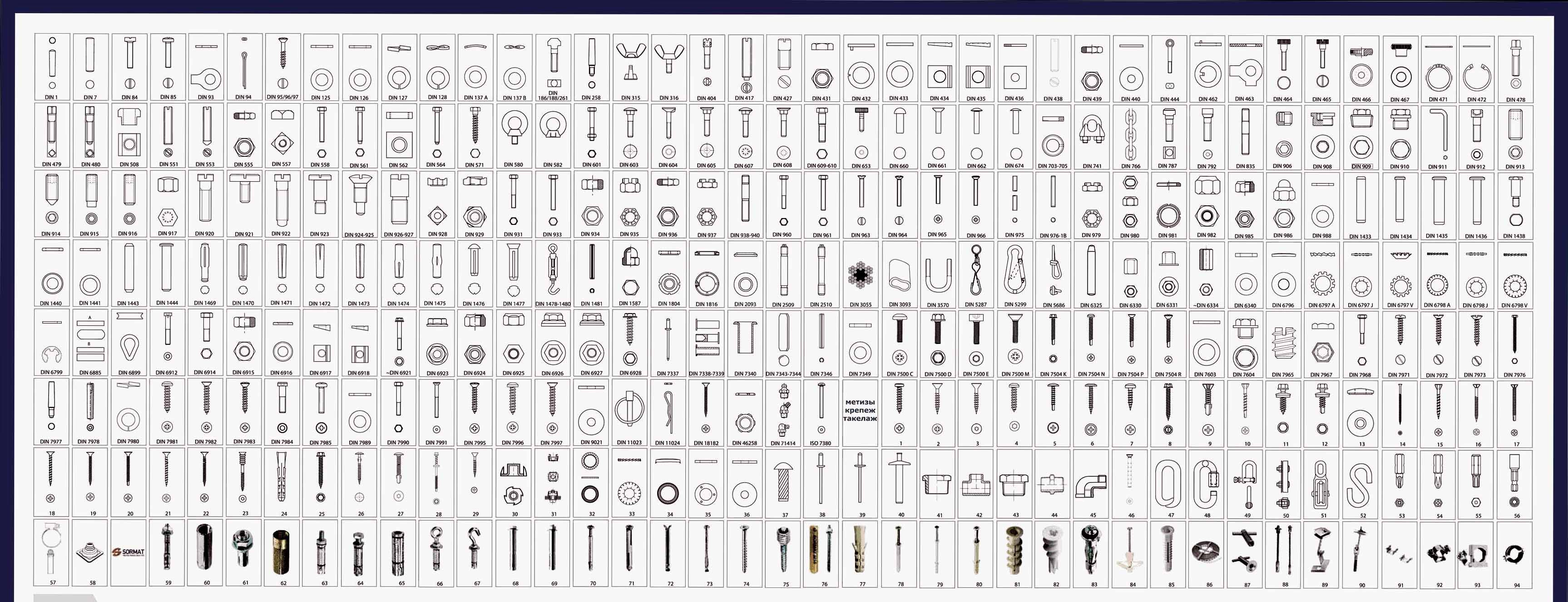

Таблица соответствия DIN и ГОСТ

Значительная часть крепежа (включая головки, винты, штифты, болты и др.), имеют соответствия с разными стандартами, поэтому всегда можно найти для ГОСТа аналог DIN.

В таблице ниже показаны соответствия стандартов ДИН и ГОСТ для крепежных изделий, выпускаемых компанией Мега-Фикс.
