Длина проката двутавр: Длина проката двутавр — О металле

Балка | Ст3 | 09Г2С | Двутавры стальные горячекатаные

Двутавры стальные горячекатаные относят к группе фасонный прокат и производят методом горячей прокатки на сортопрокатных станах. Две полки двутавра расположены паралельно и имеют одинаковый размер.

В настоящее время производится несколько видов стальных балок:

по ГОСТ 8239-89 — с уклоном внутренних граней полок

по ГОСТ 19425-74 — специальные

по ГОСТ 26020-83 — с параллельными гранями полок

по СТО АСЧМ 20-93 — с параллельными гранями полок

Наша компания поставляет все виды строительных балок — нормальные, широкополочные, колонные и специальные балки из углеродистых и низколегированных марок стали.

Двутавры стальные горячекатные

Обозначения, использованные в таблице:

У — с уклоном внутренних граней полок

П — с параллельными гранями полок

М — для подвесных путей (монорельсовые)

Уклон внутренних граней полок для Балок, изготовленных по ГОСТ 8239-89 должен быть в пределах 6-12%. Для балок с параллельными гранями уклон не предусмотрен.

Используют горячекатаные балки для изготовления несущих опор и перекрытий в стальных и железобетонных конструкциях промышленного, коммерческого и гражданского назначения. Балки используются в многоэтажном строительстве, сооружении мостов и эстакад, для крепления подвесных грузов и конструкций, как временных, так и капитальных.

Балки отгружают партиями, размер каждой партии обычно не превышает 70 тонн. Каждая партия сопровождается сертификатом качества. Балки малых размеров могут упаковываться в связки (пачки) весом от 5-ти до 9-ти тонн. Крупные балки поставляются поштучно. При поштучной поставке производитель маркирует каждую балку (каждое изделие) соответствующим цветом или комбинацией из двух цветов для обозначения марки стали.

Купить стальную балку в нашей компании можно от 1 штуки, любыми количествами и различных марок стали. Поставки осуществляются самовывозом или с доставкой по Москве, Московской области и в другие регионы России автомобильным транспортом.

Цены

Цена на стальную балку определяется индивидуально, в зависимости от объема Вашего заказа и других условий поставки, кроме того, значительные колебания цены затрудняют публикацию актуальной цены, соответствующей настоящему моменту.

Просим Вас уточнять текущие цены и наличие интересующей продукции по

телефону + 7(495) 669-29-10 или направляйте Ваш заказ.

Двутавр в Днепре №1️⃣ ≡ Сортамент и ГОСТ ≡ Цены за метр двутавровой балки в Украине

Балка двутавровая – разновидность металлопроката с профилем Н-образной формы. Используется в качестве несущих конструкций для создания строительных сооружений, мостовых переходов, а также двутавры широко применяются при создании кранов мостового типа.

Большую популярность получила балка из стали 09Г2С. Этот металлопрокат вынесен в отдельную категорию, так как он обладает уникальными по своей природе эксплуатационными характеристиками. Использование нержавеющей стали 09Г2С позволяет применять балки при обустройстве длинных пролетов без дополнительной поддержки. Помимо этого, изделия из 09Г2С способны качественно функционировать при температурах от –70 до +425° (С). Этот прокат не боится повышенного уровня влажности, он выдерживает высокие ударные нагрузки и способен стойко переносить условия повышенного давления.

В компании «МИР» можно купить двутавровые балки из стали с доставкой в любой из регионов Украины.

Классификация

Типов и разновидностей двутавровых балок существует очень-очень большое множество. Всю серию этого металлопроката можно классифицировать по следующим признакам:

1. Ширина полок:

• Узкополочные (У)
• Нормальные (Б)
• Широкополочные (Ш)

Широкополочный металлопрокат имеет полку, превышающую высоту двутавра на 40-60%. В нормальных балках ширина полки соответствует высоте проката.

Помимо этого, существуют двутавровые балки из стали среднеполочного типа, они занимают промежуточное положение между широкополочным и нормальным прокатом.

Также, существует и колонный прокат (К). Такие балки имеют специальные полки, которые превосходно справляются с опорными нагрузками.

Ширина полки влияет на степень сопротивляемости к механическим нагрузкам. Принято считать, что широкополочные балки имеют неимоверно высокую устойчивость к деформациям на скрутку и изгиб. Помимо этого, широкие полки обеспечивают высокий уровень устойчивости проката да ударные нагрузки и вибрации. Шиоркополочный двутавр применяется при обустройстве самых ответственных объектов.

2. Уклон полок:

• Обычный
• Специальный

Обычным принято считать уклон в 6-12%. Для создания подвесных путей мостовых кранов используются балки с уклоном полок на 12%.

Специальным считается уклон в 16% и более. Такой двутавр используется при обустройстве шахтных проходов.

Чем больший уклон полок, тем более высоким нагрузкам способен сопротивляться прокат.

3. Назначение:

• Общестроительные
• Специальные

Общестроительным является прокат, который используется при постройке объектов гражданского назначения.

Балка специального назначения делится на 2 категории:

• Для армирования шахтных стволов, индекс С
• Для подвесных путей, индекс М

4. Материал изготовления:

• Углеродистая сталь
• Низколегированная сталь

Углеродистое железо используется в прокате общего назначения. Легированный двутавр, например, балка (сталь 09Г2С) используется на самых ответственных объектах, например, мостовой переход или конструктивные элементы кран-балки.

5. Точность:

• Нормальная
• Высокая

6. Длина:

• Мерная
• Немерная

Мерной принято считать длину от 4 до 13 метров. Немерная длина может превышать эти показатели. Балки немерной длины производятся по согласованию с заказчиком. Прокат с длиной менее 3 (м) принято считать остатками или «обрезками».

Особенности проката

Двутавр является неотъемлемой частью любого строительного сооружения. Их этого проката изготавливаются несущие балки для стен, межэтажные перекрытия, кровельные конструкции. Прокат Н-образной формы используется в качестве строительного материала при создании различного оборудования. Без двутавров не может обойтись ни один кран мостового типа. К примеру, двутавровые балки из стали используются и в качестве подкранового пути (подвесного, наземного), и в качестве кран-балки для перемещения грузоподъемной тележки или лебедки (тали).

Данный прокат не имеет ограничений на свариваемость. То есть, углеродистый прокат превосходно будет сочетаться с легированным. Помимо этого, двутавр можно фиксировать методом клепки и болтовым крепежом. Этот прокат является универсальным, им легко можно оперировать при создании различных по конструкции и назначению объектов, от зданий до машинных изделий.

Обратите внимание на стоимость, цена балки из стали 09Г2С и углеродистого конструкционного металла обозначена в каталоге.

Где купить двутавровые балки из стали?

Компания «МИР» предлагает широчайший ассортимент проката. Здесь вы найдете балки всех типов и модификаций, от двутавров общего назначения до узкоспециализированного проката с уникальными эксплуатационными характеристиками.

Мы предлагаем двутавровые балки из разных марок железа. В ассортимент металлопроката вошли изделия из конструкционного углеродистого металла обычного качества и балки из легированной стали с повышенным уровнем прочности.

Обратите внимание на цены. Мы предлагает лучший прокат по самой демократичной стоимости.

У нас можно купить двутавр с такой длиной, какая вам требуется. У нас имеется прокат мерной и немерной длины. Также, мы осуществляет резку балок при помощи плазмы, в соответствии с запросами наших клиентов.

Двутавры горячекатаные

Технические характеристики

По запросу продукция может быть изготовлена по другим техническим требованиям.

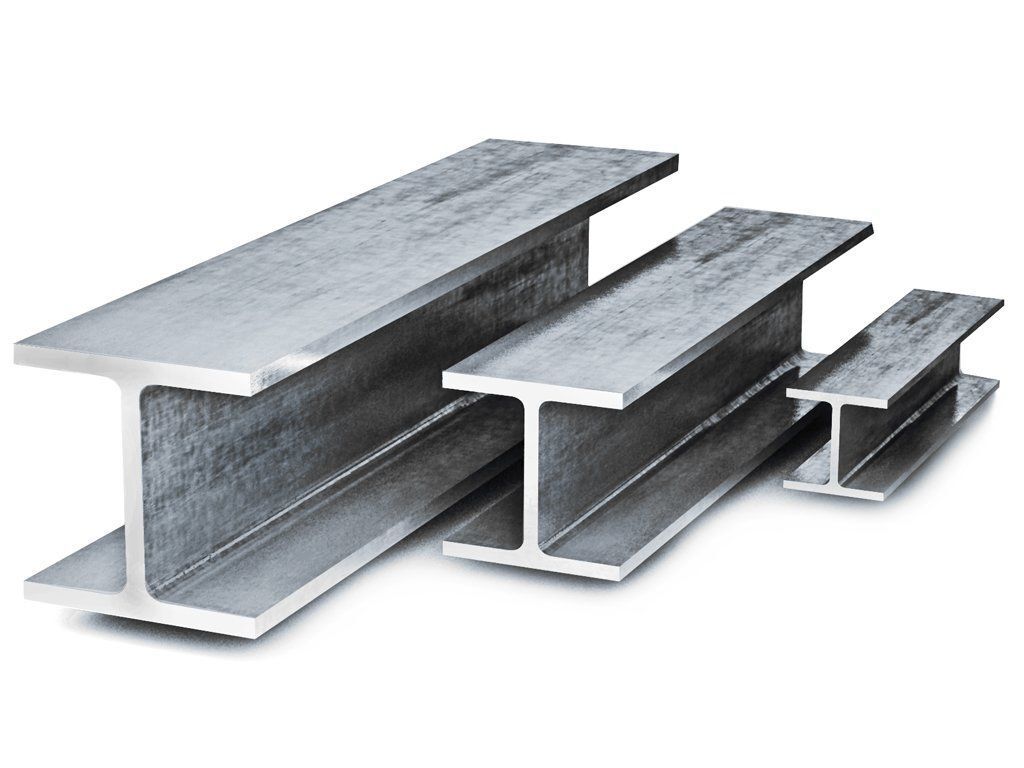

Двутавровая балка — двутавр — это стальная балка Н-образного сечения, изготавливаемая по СТО АСЧМ 20-93, ГОСТ 26020-83, ГОСТ 8239-89, ГОСТ 19425-74 из углеродистой и низколегированной стали с химическим составом по ГОСТ 380, ГОСТ 19281, ГОСТ 27772. Двутавровые балки используется в перекрытиях, рабочих площадках, эстакадах, мостах, подкрановых балках и в других металлических конструкциях. Наиболее часто используются двутавровые балки в большепролетных конструкциях промышленных зданий.

По способу изготовления стальные двутавровые балки бывают:

• Горячекатаные – изготовленные методом горячей прокатки из стальной заготовки;

• Сварные – изготовленные методом сварки при помощи специального оборудования.
По положению граней:

• балки двутавровые с уклоном внутренних граней;

• балки двутавровые с параллельными гранями.
По ширине граней полок:

• балка двутавровая с нормальной шириной полки — Б;

• широкополочная двутавровая балка — Ш;

• колонная балка металлическая — К.
По эксплутационным характеристикам:

• балки двутавровые для подвесных путей — М;

• балки металлические для армирования шахтных стволов — С.
По длине:

• немерной длины;

• мерной длины;

• длины кратной мерной.

Двутавры стальные горячекатаные ГОСТ 8239-89

Стандарт устанавливает сортамент горячекатаных стальных двутавров с уклоном внутренних граней полок

Горячекатаные стальные двутавры с уклоном внутренних граней полок по точности прокатки изготовляют:

Б – повышенной точности;

В – обычной точности.

Двутавры стальные горячекатаные с параллельными гранями полок ГОСТ 26020-83

Стандарт распространяется на стальные горячекатаные двутавры с параллельными гранями полок высотой от 100 до 1000мм и шириной полок от 55 до 400мм.

Технические характеристики

По запросу продукция может быть изготовлена по другим техническим требованиям.

Угол стальной представляет собой сплошной профиль, в поперечном сечении которого отсутствует внутреннее полое пространство. Угол стальной изготавливают из углеродистой стали обыкновенного качества (ГОСТ 380-2005) марок Ст0-Ст6, 09Г2С, 3сп5 и др. и низколегированной стали повышенной прочности (ГОСТ 19281-89) марок 08Г2С, 12ГС, 16ГС и др.

Уголок стальной производят по следующим стандартам:

• уголок равнополочный горячекатаный (г/к) — ГОСТ 8509-93;

• уголок металлический неравнополочный г/к — ГОСТ 8510-86;

• уголок гнутый равнополочный — ГОСТ 19771-93;

• уголок гнутый неравнополочный — ГОСТ 19772-93.

По длине граней полок:

• уголки стальные равнополочные;

• уголки стальные неравнополочные.

По точности изготовления:

• уголок металлический высокой точности — А;

• стальной уголок повышенной точности — Б;

• металлический уголок обычной точности — B.

По способу изготовления:

• уголки стальные горячекатаные;

• металлические уголки холоднокатаные;

• гнутые уголки из листового проката.

По характеристике длины:

• мерной длины;

• длины кратной мерной;

• немерной длины.

Швеллеры стальные горячекатаные

Технические характеристики

По запросу продукция может быть изготовлена по другим техническим требованиям.

Швеллер стальной — один из видов фасонного проката, представляющий собой сплошной металлический профиль П-образного сечения из стали различных марок. Применяется для придания жесткости и устойчивости конструкциям: швеллеры хорошо работают на изгиб и воспринимают осевые нагрузки, за счет чего увеличивается прочность конструкции в целом.

По способу изготовления:

• стальные швеллеры горячекатаные — ГОСТ 8240-89;

• стальные швеллеры гнутые равнополочные — ГОСТ 8278-83;

• стальные швеллеры гнутые неравнополочные — ГОСТ 8281-80.
По виду стали:

• швеллеры стальные обыкновенного качества;

• швеллеры стальные низколегированные;

• швеллеры стальные углеродистые.
По точности прокатки:

• швеллеры стальные высокой точности — А;

• швеллеры стальные повышенной точности — Б;

• швеллеры стальные обычной точности — В.

Требования высокой и повышенной точности соответствуют высшей категории качества стального швеллера.
По форме и размерам:

• швеллеры стальные с уклоном внутренних граней полок — У;

• швеллеры стальные с параллельными гранями полок — П;

• швеллеры стальные экономичные — Э;

• швеллеры легкие с параллельными гранями полок — Л;

• швеллеры стальные специальные — С.
По специализации (ГОСТ 19425-74):

• швеллеры стальные для подвесных путей — М;

• швеллеры стальные для армировки шахтных стволов — С;

• швеллеры стальные для автомобильной промышленности — С;

• швеллеры стальные для вагоностроения — В.

Швеллеры гнутые стальные изготавливаются на профилегибочных станках из холоднокатаной, горячекатаной или рулонной стали обыкновенного качества, углеродистой, качественной, конструкционной или низколегированной стали согласно требованиям ГОСТ 11474-76.

Отличительные черты швеллера гнутого — скругленные углы и одинаковая толщина по всему периметру.

Существуют 2 вида швеллеров гнутых:

• с равной длиной полок (граней) — равнополочные швеллеры гнутые (ГОСТ 8278-83)

• неравнополочные (ГОСТ 8281-80).

В отличие от горячекатаного швеллер гнутый не применяется в несущих конструкциях. Чаще стальной гнутый швеллер используется в качестве декоративного элемента для закрытия коммуникаций или направляющей для каких-либо движущихся конструкций.

размеры, вес, сортамент, площадь, применение и другие характеристики

Двутавр 20 – разновидность фасонного стального проката. Имеет поперечное сечение в виде буквы Н, высоту стенки – 200 мм (или примерно 200 мм). Производится способами горячей прокатки или сварки заготовок из листового проката. В масштабном гражданском и промышленном строительстве чаще всего используется горячекатаная продукция. Двутавр 20 выпускается в нескольких вариантах конструктивного исполнения, его сортамент регламентируется ГОСТом 8239-89, ГОСТом 26020-83, СТО АСЧМ 20-93.

Используемые марки стали

При производстве двутавровой балки рядового назначения, предназначенной для эксплуатации в условиях умеренного климата, используются стали обыкновенного качества, соответствующие ГОСТу 380-2005. Чаще всего – Ст3сп/Ст3пс. Как вариант – другие марки с содержанием углерода ниже 0,6% C. Для таких сталей характерна свариваемость без ограничений. Коррозионную стойкость металлопроката повышают путем цинкования.

Для изготовления конструкций для эксплуатации при пониженных температурах применяют двутавровую балку из низколегированной стали 09Г2С. Коррозионная стойкость этой продукции выше аналогичного показателя продукции из углеродистой стали обыкновенного качества.

Для использования в горячих цехах используют балку, изготовленную из легированных сталей: 15Х5, 15Х6СМ.

Двутавр 20 с уклоном внутренних граней полок: характеристики, области применения

Эта металлопродукция производится в соответствии с ГОСТом 8239-89. В маркировке указывается только высота полки в сантиметрах. Допустимый уклон полки – 6-12%. По ГОСТу 19425-74 выпускают продукцию узкоспециализированного назначения: «М» (монорельсовые) – с уклоном 12%, «С» (специальные) – с уклоном 16%.

Благодаря утолщению во внутренних углах сопряжения стенки с полками, такая продукция имеет высокие прочностные характеристики. Металлопрокат с уклоном внутренних граней полок используется в строительстве для устройства перекрытий, изготовления ферм и других несущих металлоконструкций, армирования фундаментов. Изделия с индексом «С» применяют для крепления шахтных стволов, при прокладке инженерных коммуникаций, для фиксации водоотливов.

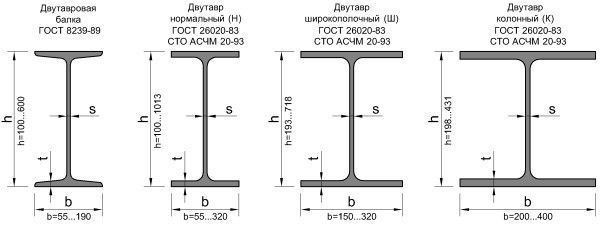

Двутавр 20 с параллельными внутренними гранями полок: размеры, характеристики, области применения

Продукция выпускается в соответствии с ГОСТом 26020-83 и СТО АСЧМ 20-93. По размерам выделяют следующие типы двутавров:

• Нормальный двутавр № 20. В маркировке указывается размер и буква «Б». После нее ставят номер исполнения. Этот вид двутавра имеет только одно исполнение. Области применения – устройство перекрытий, ферм, несущих металлоконструкций различного назначения.
• Широкополочная двутавровая балка № 20. Отличают от нормальных большими шириной и толщиной полки, толщиной стенки. В обозначении отображаются буква «Ш» и номер исполнения – 1, других номеров в этой категории двутавровых балок нет. Широкополочные балки востребованы для устройства перекрытий, изготовления путем резки таврового профиля. Благодаря высокой жесткости по оси Y, металлоизделия могут укладываться без дополнительных закреплений.
• Колонный двутавр № 20. Эти двутавры имеют полки, ширина которых соизмерима с высотой, наибольшую площадь сечения и массу в категории двутавровых балок с параллельными внутренними гранями полок. Исполнения два – К1 и К2, последнее является более массивным. Металлоизделия, отличающиеся высокой прочностью и жесткостью, применяются для возведения колонн и вертикально расположенных опор. Возможность сварки металлоизделий встык с использованием усиливающих накладок значительно ускоряет процесс сборки металлоконструкций.

Таблица размеров и весов двутавра 20, 20С, 20Са, 20Б1, 20Ш1, 20К1, 20К2

Двутавр 36м вес

Главная » Разное » Двутавр 36м вес

Балка 36 — ТрейдСтил

 ДВУТАВР 36, балка 36

Фото:    для увеличения изображения — кликни по картинке

Балка  двутавровая с уклоном внутренних граней полок 36 ГОСТ 8239-89

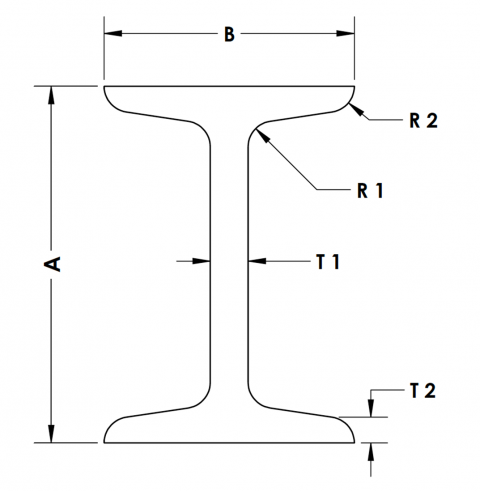

Условные обозначения:

b — ширина полки

h — высота двутавра

S — толщина стенки

R — радиус сопряжения

t — толщина полки

Балка 36 — двутавровая балка с уклоном внутренних граней полок

Нормальная балка 36 ГОСТ 8239-89, характеристики, параметры :

                  Балка 36, Цена указана в прайс-листе на металлопрокат, или уточняйте у менеджеров.

               Балка 36 (двутавр 36), КУПИТЬ (заказать)  в Компании ТрейдСтил > > >

                 Данная балка 36 производиться согласно ГОСТ 8239-89.

               ГОСТ 8239-89 скачать >>

Двутавровая балка изготовлена из обычной нелегированной стали, марки 3сп – С255, 3пс – С 245.

Также двутавр 36 может изготовляться из низколегированной стали 09Г2С. См.раздел Балка 09Г2С

Металлическая балка 36, представляет собой прочную конструкцию. Форма балки напоминает двойную букву Т или букву Н в разрезе. Особенная форма конструкции двутавра придает ей возможности выдерживать усиленные нагрузки.

Применение двутавровой балки:

Балка 36 используют для строительства зданий, как жилых, так и промышленных, требует применения функционального оборудования, стройматериалов и строительных конструкций, машиностроение, станкостроение, шахтостроение, перекрытие крыш, мостостроение, строительство гидроэлектростанций, ТЭЦ, строительство переправ через проливы.

Балка / двутавр изготавливается:
— мерной длины — 12м
— немерной длины  — от 4 до 13м.

Стоимость и наличие уточняйте у менеджеров:

Телефоны: 8(495)775-09-52, 8(495)700-35-30
E-mail: [email protected], [email protected]

таблица размеров, вес и их характеристики

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Балка двутавровая: таблица размеров, вес и технические характеристики – это те данные, которые обязательно пригодятся в строительстве объектов гражданского и промышленного назначения. Двутавровые балки достаточно разнообразны в своем исполнении. В данной статье представлена информация о преимуществах профилей из разного материала, их размерах и модификациях.

Специфическая форма двутавровой балки повышает прочность и жесткость изделия, а также позволяет выдерживать повышенную нагрузку

Особенности конструкции двутаврового профиля

Двутавр – стандартная балка с сечением, по форме напоминающим букву «Н». Современное строительство мостовых конструкций, перекрытий, многоэтажных зданий или гидротехнических сооружений невозможно без использования профиля этого типа. Также его широко применяют в машиностроении.

Так как двутавровые балки это строительный материал, который применяется в ответственных конструкциях, то и их изготовление осуществляется строго в соответствии с государственными стандартами

Двутавровый профиль представляет собой разновидность сортового металлопроката, изготовленного из профильной стали высокого качества. Как правило, в производстве изделий используется сталь конструкционная без легирующих добавок или с их низким содержанием.

Двутавровые балки имеют различный вес и размерные характеристики. Для классификации профилей используется соответствующая нумерация и маркировка. Это облегчает процесс выбора материалов, учитывая особенности строящегося объекта и предполагаемые нагрузки на конструкцию.

Cложно недоооценить преимущества использования двутавровых профилей. Эти изделия, применяемые в разных сферах, отличаются устойчивостью к высоким нагрузкам, невосприимчивостью к внешним воздействиям. Они прочны, надежны, доступны. Радует и ценовая политика изделий. Стоимость конструкций, по сравнению с аналогами, отличается скромностью, что, несомненно, является плюсом.

Покупая двутавровые балки, обязательно следует обращать внимание на их номер, по нему можно узнать высоту профиля

В каркасном домостроении нашли широкое применение деревянные двутавровые балки, размеры которых также разнообразны. Использование профилей из этого материала позволяет уменьшить расходы при закладке фундамента, ускорить срок возведения конструкции, а также существенно уменьшить общий вес постройки. Применение двутавров из древесных пород исключает в дальнейшем проблемы, связанные с усадкой, сдвигами, усушкой строения. Изготовленная своими руками деревянная двутавровая балка позволяет избежать скрипа готового строения, шаткости и вибраций, присущих обыкновенным каркасным постройкам.

Важно! Балки из углеродистой стали рассчитаны на применение внутри помещения, где исключается воздействие неблагоприятных погодных условий. Для проведения наружных работ или при повышенных требованиях к прочности конструкции следует использовать балки из низколегированной стали.

Особенности изготовления двутавровых профилей

Двутавровые профили производят согласно утвержденным нормативным документам. ГОСТом 26020-83 определяются моменты, связанные с изготовлением профилей с параллельными гранями. Аспекты изготовления профилей специализированного назначения регламентированы ГОСТом 19425-74. Особенности выполнения профилей с наклоненными гранями обозначены в ГОСТе 8239-89.

Производство двутавровой балки осуществляется посредством сварки трех основных элементов, в результате получаются поясные швы

Изготовление своими руками двутавровой балки из металла практически невозможно. Процесс производства осуществляется на специализированном оборудовании методом горячего прокатывания. Заготовкой для изделия служат блюмы, которые обрабатываются при температуре около 1200 ℃. Специфическая форма профиля повышает прочность и жесткость изделия, а также позволяет выдерживать повышенную нагрузку и равномерно распределять ее по всей поверхности конструкции.

Существует и другой способ производства двутавровых профилей – сварочный, когда три элемента профиля соединяют с помощью сварки. Данный процесс полностью автоматизирован. Сварные двутавры имеют меньшее поперечное сечение в сравнении с монолитными балками. Также здесь можно сочетать различные марки стали, укрепляя только «нужные» участки, что, в свою очередь, позволяет уменьшить общую стоимость профиля.

Двутавр 10: размеры, характеристики, сфера применения

Двутавровый профиль №10 – самый миниатюрный представитель данных конструкций. Несмотря на небольшую массу, изделие довольно жесткое. Такой профиль отличается повышенной устойчивостью к нагрузкам, высокой надежностью и стабильностью геометрических характеристик на период эксплуатации.

Двутавровый профиль №10 имея небольшой вес, достаточно устойчив к ударным и весовым нагрузкам

Двутавр 10 используется как прочное перекрытие каркасов при строительстве малоэтажных конструкций, укреплении сооружений или для возведения опоры, а также изделие применяется в оформлении вертикальных колонн. Параметры данного профиля невелики. Полная высота двутавра составляет 100 мм. По ширине профиль достигает 55 мм. Стенка имеет толщину 4, 5 мм, а полка – 7,2 мм. Весит метр двутаврового профиля в этой модификации 10 9, 46 кг. Десятый двутавр может быть изготовлен длиной от  4 м до 12 м.

По положению граней выделяют наклонные и параллельные двутавры. Они имеют соответствующую маркировку, где «У» – профиль с уклоном граней и «П» – балка, в которой грани расположены параллельно.

Двутавр 12: размеры и масса профиля, маркировка

Данный тип профиля изготавливают в соответствии с положениями ГОСТа 8239-89. Он представлен в нескольких вариациях. Маркировка определяет особенности изделия. Так, буква «Б» обозначает грани полок без наклона на стандартных двутаврах. Маркировка «Ш» указывает на параллельность граней полок на широкополочных профилях. Буква «К» характеризует колонные двутавры. Узкополочные профили маркируются пометкой «У», а среднеполочные балки имеют индекс «Д».

В сравнении с № 10, двутавровая балка № 12 способна выдерживать более значительные несущие нагрузки, прогибы и сжатие

Полная высота профиля 12 размера составляет 120 мм. Его общая ширина равна 64 мм. Стенка изделия по толщине равна 4, 8 мм, а перемычка — 7, 3 мм. Погонный метр такого двутавра весит 11,54 кг.

Важно! Приведенные размерные данные носят ознакомительный характер, они являются справочными и формируются исходя из номинального размера при плотности металла 7,85 г/см³.

Двутавр 14: размеры и особенности конструкции

Двутавровый профиль № 14 изготовлен в соответствии положениям, предписанным в ГОСТе 8239-89. Его рекомендуется использовать при строительстве несущих конструкций в промышленных и жилых зданиях, в строительстве мостов, а также в отраслях машиностроения. Материал демонстрирует высокую устойчивость к неблагоприятным воздействиям окружающей среды, огнеупорность, а также не боится различного рода микроорганизмов. С помощью таких конструкций можно достичь снижения стоимости монтажа и сокращения времени строительства.

Двутавр 14, размеры которого идеальны для использования в строительстве перекрытий, применяют в создании ЖБК с умеренными и незначительно повышенными нагрузками

Полная высота такого профиля (с толщиной полок) составляет 140 мм. Балка имеет ширину, равную 73 мм, стенка перемычки – 4, 9 мм. Общая толщина полки достигает 7,5 мм. По весу метровый двутавр равен 13, 68 кг. Двутавровая балка такого типа имеет разновидности.

Таблица двутавров № 14 наглядно это демонстрирует:

Двутавр 16 размера, модификации и сфера применения

Производство двутавровой балки этого размера регламентирует госстандарт. Сфера ее применения достаточно широка: объекты промышленного и жилого назначения, павильоны, колонны, хранилища, мосты и пр.

Двутавровые профили № 16 бывают нескольких видов. Технически возможно изготовить балки, где грани полок параллельны, профили с наклоном внутренней грани от 6% до 12% и с наклоном от 12% до 16%. Также производят сварные профили, где верхняя и нижняя полки присоединяются к основанию. Как вариация такого профиля встречается нестандартный двутавр, где ширина верхней и нижней полок отличается.

Двутавр 16, размеры которого способны обеспечить высокую жесткость, используется для возведения конструкций с длительными статическими и проектными нагрузками

Двутавры с уклоном до 12% представляют собой усиленную модификацию профиля и подходят для повсеместного применения. Профили с уклоном 12% имеют маркировку «М». Они предназначены для использования при монтаже подвесных путей. Профили, обозначенные буквой «С», характеризуются наклоном внутренних полок 16%. Их используют для укрепления или армирования шахтовых стволов.

Двутавр 16 имеет полную высоту 160 мм. Общая ширина балки равна 81 мм. Стенка профиля по толщине составляет 5 мм. Показатель средней толщины полки – 7, 8 мм. Весит один метр двутавра по ГОСТу 15, 89 кг.

Двутавровый профиль № 18: отличительные особенности и вес двутавра

Этот вид профиля относят к прокату фасонного типа – к категории монорельсовых балок. Двутавр 18 принято считать универсальным, поскольку он применим во всех отраслях строительства. Основные его преимущества – жесткость, прочность, износоустойчивость.

Как и предыдущие типы балок, двутавр № 18 изготовлен в соответствии госстандарта 8239-89. Это изделие выполнено в Н-образной форме и представлено в двух вариантах. Различают двутавр стандартной и повышенной точности. Профиль обычной точности имеет высоту 180 мм, ширину 90 мм, значение толщины стенки — 5,1 мм и средней толщины перемычки — 8,1 мм. Вес 18 двутавра в метровой балке составляет 18, 35 кг. Балка повышенной точности характеризуется своими отличительными особенностями. В маркировке присутствует буква «А».  Размеры двутавра 18 в этом варианте несколько отличаются. Полная высота профиля составляет 180 мм. Общая ширина равна 100 мм. Перемычка имеет толщину 5, 1 мм, показатель толщины полки равен 8,3 мм. Весит двутавровая балка № 18 19, 92 кг.

Балку двутавровую № 18 используют при закладке фундамента, создании опорных площадей, а также в качестве армирующих элементов

Полезный совет! Чтобы быстро разобраться в маркировке профиля, достаточно знать принцип надписи: первые цифры – высота профиля, буквы – тип балки и цифра в конце – размер балки в данной серии.

Технические показатели, размер и вес двутавра 20

Двутавр № 20 – это профиль, выполненный таким же горячекатаным способом, как и другие балки этого типа. Он имеет форму в виде перевернутой буквы «Н». Двутавровый профиль № 20 производится согласно положению ГОСТа 26020-83, регламентирующего размер и вес двутавра 20, а также в соответствии с госстандартом 19425-74 и 8239-89.

Полная высота профиля составляет 200 мм, показатель его ширины – 100 мм. Стенка профиля имеет толщину 5, 2 мм, а перемычка – 8, 4 мм. Вес 1 метра двутавра 20 равен 21, 04 кг.

Как вариант такой двутавр может быть изготовлен из сварных балок. Важно отметить, что он имеет более широкую сферу применения.

Двутавровая балка № 20 предназначена для строительно-монтажных работ и укрепления секций корпуса здания

Классификация профилей и возможные размеры двутавровой балки 20

Двутавры № 20 могут различаться расположением граней полки. Есть профили с уклоном и параллельные. Грани с уклоном бывают обычные (с углом 6-12%), т.е. без дополнительной маркировки, и с особым расположением. Второй вариант различается по типу маркировки: М и С. Маркировка «М» предполагает использование изделия при устройстве навесных систем сложного типа. Профиль, обозначенный буквой «С», используется при возведении сооружений сложной геометрии или при формировании специфических конструкций.

Статья по теме:

Блоки ФБС: размеры и характеристики универсального строительного материала

Характеристика строительного материала. Рекомендации по выбору габаритов изделия. Производители ФБС блоков. Монтаж фундамента.

Двутавровый профиль, у которого грани параллельны, маркируется как «Б», «К» или «Ш». Выше упоминалось, что маркировка с буквой Б – это обычный профиль. К данному виду относится двутавр 20б1, размеры которого следующие: общая ширина балки – 100 мм и полная высота профиля – 200 мм. Стенки такой конструкции по толщине составляют 5, 6 мм, а его полка — 8, 5 мм. Весит погонный метр профиля 20Б1 22,4 кг.

Балки можно крепить болтами, заклёпками или сваривать сварочным аппаратом

Отметка «К» обозначает колонный профиль, подразумевает использование в ситуациях, когда невозможно применение железобетонных колонн. Профиль с маркировкой «Ш» вполне может выступить самостоятельным компонентом в строительстве. Так, размеры двутавра 20ш1 по ГОСТу следующие: высота – 193 мм, а его ширина равна 150 мм. Показатель толщины стенки балки составляет 6 мм, перемычки – 9 мм. Метровая двутавровая балка этого типа имеет массу 30,6 кг.

Возможные размеры и вес двутавровой балки – таблица

Размеры двутавра 20 в длину могут варьироваться от 4 м до 12 м. Размер бывает мерный, немерный, кратный мерному и мерный с остатком, где остаток – это профиль длиной, превышающей 3 м.

Таблица позволяет наглядно сравнить размерные характеристики каждого варианта двутавра:

Технические характеристики и размеры двутавра 22

Двутавровый профиль № 22 имеет обширное применение во всех отраслях строительства. Часто его используют как несущую конструкцию возводящейся постройки. Изделие характеризуется прочностью, длительным эксплуатационным сроком, а также устойчивостью к любым погодным условиям.

Размеры двутавра 22 отличаются в зависимости от типа изделия. Балки изготавливаются в двух вариациях – стандартной и повышенной точности. Балка обычной точности имеет полную высоту 220 мм. Общая ширина профиля составляет 110 мм при толщине 5, 4 мм. Значение средней толщины перемычки – 8, 7 мм. Погонный метр профиля этой модификации весит 24, 04 кг.

Двутавровые балки № 22 изготавливаются в двух вариациях – стандартной и повышенной точности

Высота двутаврового профиля повышенной точности составляет 220 мм при ширине, равной 120 мм. Стенка профиля имеет толщину 5, 4 мм, а полка – 8, 9 мм. Балка длиной 1 метр весит 25, 76 кг.

Обратите внимание! Двутавровые балки № 22 также варьируются по степени прочности проката. Выделяют высокую (маркировка «А»), повышенную (индекс«Б») и обычную (маркировка «В») точность.

Двутавр № 24: характеристики и размеры двутавровой балки, ее модификации

Этот профиль, как и другие двутавры, характеризуется рядом достоинств. Среди них можно выделить надежность, длительный эксплуатационный срок, устойчивость к погодным катаклизмам. Использование двутавровых балок исключает опасность разрушения конструкций из-за неблагоприятных факторов окружающей среды. Выполняется он согласно критериям, прописанным в ГОСТе 8239-89.

Размеры двутавра 24 отличаются в зависимости от типа балки. Профиль может быть обычной и повышенной точности. Значение высоты двутавровой балки обычной точности составляет 240 мм. Показатель ширины полки равен 115 мм, стенки – 5,6 мм при толщине полки 9, 5 мм. Метровая балка этого вида имеет массу 27, 34 кг.

Балка двутавр № 24 — это первичный вид стальных конструкций, которые используются при строительстве как промышленных зданий, так и зданий гражданского назначения

Двутавр с индексом «А» (повышенная точность) по высоте равен 240 мм. Профиль характеризуется более широкой полкой (125 мм) и толстой стенкой (5,6 мм). В толщину перемычка увеличена до 9, 8 мм. Весит такая балка 29, 4 кг.

Двутавр с маркировкой «М» (используемый для конструкции подвесных путей) имеет наклон внутренней грани менее 12%. Размеры двутавра 24м таковы: общая высота балки – 240 мм, значение полной ширины – 110 мм. Перемычка имеет толщину 8, 2 мм, а полка – 14 мм. Метровая балка этого типа весит 38, 3 кг.

Характеристики и вес балки двутавровой № 25

Профиль двутавровый № 25 применяется при строительстве гражданских и производственных объектов, для формирования несущих тяжелонагруженных конструкций, каркасов сооружений и пр. Изготавливается из нелегированного или низколегированного металла в различном исполнении. Вполне естественно, что размеры двутавра 25 в каждом варианте несколько отличаются.

25Б1 – нормальная двутавровая балка. Размеры двутавра 25б1 по высоте составляют 248 мм. Показатель ширины полки — 124 мм, толщины – 8 мм. Показатель толщины стенки равен 5 мм. Метровый профиль весит 21,3 кг.

Двутавровая балка № 25 изготавливается из нелегированного или низколегированного металла в различном исполнении

25Ш1 – двутавровый профиль с широкими полками. Размеры двутавра 25ш1 таковы: высота профиля – 244 мм, его ширина – 175 мм. Перемычка имеет среднюю толщину 7 мм, а полка – 11 мм. Метровая балка двутавра № 25 весит 44,1 кг.

Таблица двутавровых балок № 25 другой модификации демонстрирует размерные характеристики изделия:

Особенности профиля, размеры и вес двутавра 30

Производство двутаврового профиля № 30 регламентируется нормативной документацией, о которой было упомянуто выше. Данные двутавры производят в двух модификациях: обычный двутавр и двутавр с повышенной точностью (имеет маркировку «А»).

Нужно обратить внимание, что размеры двутавра 30, как и профилей другого размера, отличаются в зависимости от точности. Соответственно изменяется и вес изделия, что для некоторых строений имеет принципиальное значение.

Стальная балка № 30 максимально устойчива к деформации и выдерживает колоссальные нагрузки

Метровая балка 30Б1 весит 32,9 кг. Размеры двутавра 30б1 следующие: высота металлической балки равна 296 мм, ее ширина – 140 мм. Стенка по толщине составляет 4,8 мм, полка – 5,8 мм. Длина профиля 30б1 составляет от 4 м до 12 м.

Размеры двутавра 30ш1 иные. Профиль имеет высоту 291 мм, значение ширины полки – 200 мм, размер толщины перемычки – 8 мм и толщину одной полки – 11 мм. Длина балки  варьируется от 4 м до 13 м. Профиль длиной 1 метр весит 36,48 кг.

Двутавровый профиль повышенной точности имеет высоту 300 мм, ширину 145 мм, толщину перемычки 6, 5 мм. Показатель толщины одной полки составляет 10,7 мм. При этом масса метрового двутавра повышенной прочности равна 39,17 кг.

Балка 30 см применяется в строительстве мощных подъемных механизмов, опорных конструкций и в строительстве стволов шахт

Тридцатый двутавр: таблица размеров

Двутавровый профиль № 30 используется при возведении крупных строительных объектов сложной архитектуры. Поэтому существует несколько «колонных» модификаций балки этого размера. Для возможности точного определения требуемых материалов существует удобная таблица: вес двутавра и его размерные характеристики указаны для каждого типа конкретного профиля.

Двутавр 36м: размеры и характеристики профиля

Двутавровый профиль 36М представляет собой специальную горячекатаную конструкцию для подвесных путей. Такие изделия используются для формирования опорных конструкций перекрытий или в постройках с большими пролетами.

Двутавровые балки имеют ряд преимуществ, что делает их незаменимым элементом в строительстве

В данном варианте наклон внутренней грани не превышает 12 %. Производство изделия выполняется согласно положениям госстандарта 19425-74. Параметры профиля следующие: высота – 360 мм при полной ширине 130 мм. Показатель толщины перемычки в этом профиле равен 9, 5 мм, значение толщины одной полки – 16 мм. Метровый профиль 36М весит 57, 9 кг.

Двутавр 40: размеры и особенности двутавровой балки

Данная модификация профиля представляет собой широкополочную балку с нормальной толщиной граней. Изделие используется в строительстве крупных конструкций для формирования несущих опор. Демонстрирует отличную устойчивость к высоким температурам, кислотной среде.

Размеры двутавра 40ш1 по ГОСТу 26020-83 имеют следующие показатели: высота – 388 мм, полная ширина – 300 мм. Перемычка широкопрофильной балки 40ш1 имеет толщину 9, 5 мм, значение общей толщины полки равно 14 мм. Весит стальная широкополочная балка этой модификации 96, 1 кг (из расчета на один метр изделия).

Двутавровую балку № 40 чаще всего используют при возведении зданий в сейсмически активных регионах

Формулы для определения требуемого веса двутавра

Расчет массы двутаврового профиля следует начинать с определения веса погонного метра. Проще всего найти данную величину в справочной таблице сортамента ГОСТа, однако могут быть неточности из-за плотности металла.

Для самостоятельного расчета массы балок нужно учитывать показатели площадей полки и стенки, плотность стали. Чтобы определить расстояние между полками, следует руководствоваться формулой: L=h-2×t. Расчет площади полки происходит в соответствии с математическим выражением: S_П = b×t. Для определения площади стенки используем формулу: S_С = L×S. Для вычисления сечения – S = Sс + 2×Sп. Полученный показатель сечения следует умножить на среднюю плотность стали, которая равна 7850 кг/м³. Все данные предварительно следует перевести в квадратные метры. S – толщина стенки профиля, h – высота балки, b – размер полки, t обозначает среднюю толщину полки, L – длина проката.

Полезный совет! Чтобы упростить процесс просчета и сэкономить время, можно воспользоваться калькулятором двутавровой балки.

Чтобы расчитать массу двутаврового профиля, нужно сначала определить вес погонного метра

Балка двутавровая: таблица размеров, вес и размерные характеристики профилей

Современное производство позволяет изготавливать профили различных размеров, из большого количества материалов и в разнообразной конфигурации. Есть возможность выполнения двутавровых балок по индивидуальным параметрам.

Данная статья содержит описание наиболее распространенных в строительстве двутавровых балок. Для наглядности представленной информации и возможности визуального сравнения предлагается таблица размеров двутавровых балок:

Таблица размеров двутавра, цена за метр погонный

Экономичность производства двутавровых профилей позволяет выпускать продукцию по доступной для потребителя цене. Высокая надежность изделий при относительно низкой стоимости формирует повышенный спрос на двутавры в широких сферах строительства.

Экономичность изготовления двутавровых профилей позволяет выпускать продукцию по приемлемой цене

Стоимость двутаврового профиля формируется из расчета цены на металл и количества расходного материала, требуемого для изготовления балки. Стоимость просчитывается за каждый метр профиля.

Приобрести двутавры сегодня несложно, гораздо труднее подобрать двутавровые профили, максимально точно отвечающие запросам возводящегося объекта. Руководствуясь данными, представленными в статье, можно сориентироваться в типе, количестве материалов и значительно сэкономить время на расчетах.

Двутавр 30 – размеры и вес двутавровой балки

Горячекатаный двутавр 30 – разновидность фасонного стального проката, получаемая одним из двух способов: горячей прокаткой или сваркой. При производстве этой металлопродукции используется сталь углеродистая обыкновенного качества или низколегированные марки. Поперечное сечение имеет Н-образную форму, обеспечивающую профилю прочность, жесткость, стойкость к скручивающим нагрузкам.

Высота стенки (округленно) – 30 см. Ширина полки, а также толщина стенки и полки определяются типом профиля. Сортамент горячекатаного двутавра номер 30 определяется несколькими нормативами: ГОСТом 8239-89, ГОСТом 26020-83, СТО АСЧМ 20-93, ГОСТом 19425-74.

Виды двутавровых балок 30 и их основные характеристики

По наклону внутренних граней полок двутавровые балки разделяют на 2 группы: с уклоном внутренних граней и с параллельными гранями.

Двутавр номер 30 с уклоном внутренних граней полок:

• Металлопродукцию общего назначения производятпо ГОСТу 8239-89. Уклон внутренних граней находится в интервале 6-12%. Металлопрокат востребован при строительстве многоэтажных гражданских и производственных объектов. Его используют для устройства пролетных конструкций, усиления фундаментов крупногабаритных строений.
• Балка специального назначения изготавливается по ГОСТу 19425-74. Двутавр 30М имеет диапазон уклона внутренних граней – 6-12%. Продукция применяется для монтажа подвесных дорог. Уклон в изделиях 30С – до 16%. Назначение металлопроката с литерой «С» – усиление вертикальных и наклонных капитальных горных выработок.

Размеры двутавра 30 с параллельными гранями полок регламентируются ГОСТом 26020-83.

Виды проката:

• Нормальный – 30Б1 и 30Б2. Балка 30Б2 имеет более массивное сечение, по сравнению с балкой Б1, и может выдерживать большие нагрузки.
• Широкополочный – 30Ш1, 30Ш2, 30Ш3. Изготавливается с увеличенной шириной полок, применяется при создании колонн и опор, для монтажа направляющих. Чем больше цифровой индекс профиля, тем он массивнее.
• Колонный – 30К1, 30К2, 30К3. В сечении этих металлоизделий высота стенки равна (примерно или точно) ширине полки. Наибольшую массу 1 м в этой серии имеет двутавр 30К3. Продукция колонной серии применяется для устройства колонн и вертикально расположенных опор при строительстве многоэтажных жилых зданий и объектов промышленного назначения.

Нормативный документ СТО АСЧМ 20-93 разработан «Ассоциацией по стандартизации продукции, изготавливаемой на предприятиях черной металлургии». Он регламентирует те же виды двутавровой балки номер 30, что ГОСТ 26020-83: нормальная, широкополочная, колонная. Однако размеры сечения немного различаются.

Масса различных типов двутавровых балок 30

Сколько весит 1 м двутавра с высотой стенки 30 см, зависит от его типа. Прокат колонного типа имеет массу 1 м, примерно в 3 раза превышающую массу 1 м металлоизделия общего назначения с уклоном внутренних граней или нормального двутавра с параллельными внутренними плоскостями полок.

Таблица размеров и весов 1 м двутавровых балок 30, изготавливаемых в соответствии с разными нормативными документами

Балка двутавровая стальная — стоимость, сортамент, размеры, расчет на прочность, нагрузка на колонные и широкополочные металлические двутавры 25б1, 09г2с

Как узнать минимальные цены на двутавровую балку

Чтобы узнать стоимость и минимальные цены на двутавровую балку в METAL БЮРО, необходимо в меню выбрать черный металл и кликнуть на ссылку «Балка». Далее в таблице «Минимальные цены», используя фильтры характеристик, изучить все цены на требуемые виды стальных балок.

Например, узнаем сколько стоит балка 25Б1, СТО АСЧМ 20-93 по стали 09Г2С. Для этого выбираем в сером фильтре ГОСТ, далее размер 25, потом профиль б1, сталь 09г2с и мерную или немерную длину.

Для быстрого перехода воспользуйтесь нижеуказанными ссылками:

Где используют стальные двутавры

Металлическая балка применяется в различных сферах строительства: в промышленном, гражданском и крупнопанельном для возведения перекрытий, колонных металлоконструкций, мостов, опор и подвесных путей.

Специальную информацию о размерах, несущей способности двутавровой балки, нагрузки на перекрытие и расчет прочности этого проката, вы всегда получите у специалистов METAL БЮРО по телефону +7 (495) 232-2233 или через ответ по заявке на закупку металла.

Виды и технические характеристики балки двутавровой

В METAL БЮРО вы всегда найдете по минимальным ценам балки для строительства:

1. С параллельными гранями полок:

СТО-АСЧМ 20-93 (длина 12 метров)

• маркировка Б — нормальные
• (20 Б1, 25Б1, 25 Б2, 30 Б1 Б2, 35 Б1 Б2, 40 Б1 Б2, 45 Б1 Б2, 50 Б1 Б2, 55 Б1 Б2, 60 Б1 Б2)
• маркировка Ш — широкополочные двутавры
• (20 Ш1, 25 Ш1, 30 Ш1, 35 Ш1 Ш2, 40 Ш1 Ш2, 45 Ш1 Ш2, 50 Ш1 Ш2, 55 Ш1 Ш2)
• маркировка К — колонные двутавры
• (20 К1 К2, 25 К1 К2, К3, 30 К1 К2 К3 К4, 35 К1 К2)

ГОСТ 26020-83 (длина 6, 11,7, 12 метров)

• маркировка Б — нормальные балки перекрытия (12 Б1, 14 Б1, 16Б1)

2. С уклоном внутренних граней полок:

ГОСТ 8239-89 (длина 9, 11,7 и 12 метров)

• без буквы — обычные стальные балки перекрытия (10, 12, 14, 16, 18, 20, 30, 36, 45)

ГОСТ 19425-74 (длина 12 метров)

• маркировка М — специальные стальные двутавры для подвесных путей (18М, 24М, 30М, 36М, 45М)
• маркировка С — для армирования шахтных стволов (14С, 20С, 22С, 27С)

Для изготовления балок с параллельными гранями полок и с уклоном внутренних граней полок используют следующие марки стали: 3СП, 09Г2С.

Расчет стоимости 1 метра или штуки двутавра 25Б1

Рассчитать цену 1 метра или 1 хлыста стальной балки 25б1 вы можете при помощи нижеприведенных формул или позвонить по вышеуказанному телефону специалистам по продажам.

1.  Цена за 1 погонный метр стального двутавра 25Б1 рассчитывается по формуле:
     Цена 1 п.м (руб) = Вес 1 п.м (кг) х Цена 1 тн (руб/тн) : 1000 (кг)

Вопрос: Сколько стоит 1 п.м балки 25 Б1?
Ответ: Цена 1 п.м = 25,7 кг х 35 790 руб/тн : 1000 кг = 919,80 руб

2.  Цена 1 штуки двутавровой балки 25 б1 сталь 3 рассчитывается по формуле:
     Цена 1 шт (руб) = Цена 1 п.м (руб) х Длина 1 шт

Вопрос: Сколько стоит 1 балка 25Б1 длиной 12 м?
Ответ: Цена 1 шт = 919,8 руб х 12 м = 11 061,65 руб

Упаковка завода-производителя

Стальная или двутавровая балка поставляется с заводов-производителей на склады в Москву, МО и другие регионы РФ в пачках, которая скрепляется металлической лентой и средний вес одной пачки составляет 7-8 тонн.

Какие заводы производят

Основными заводами и предприятиями-изготовителями двутавровой балки являются:

• Нижнетагильский металлургический комбинат (ОАО «Евраз НТМК»)
• Западно-Сибирский металлургический комбинат (ОАО «ЗСМК»)
• Кулебакский металлургический завод (ОАО «КМК»)
• Металлургический комбинат «Азовсталь ( ОАО «МК «Азовсталь»)
• Енакиевский металлургический завод (ОАО «Енакиевский МК»)

Стандартная норма загрузки в автотранспорт

Максимальная масса загрузки такого металлопроката, как стальная балка — составляет 25 тн.
Автотранспорт, в частности длинномер, позволяет перевозить эту продукцию — длиной до 12 м.

Норма загрузки стального балки в ж/д транспорт

В одном грузовом вагоне ж/д транспорта возможна перевозка двутавровой балки массой до 70 тн и длиной до12 м. Отгрузка вагонными нормами осуществляется напрямую с заводов-изготовителей или с металлобаз Москвы, Московской области и других регионов РФ, кроме того возможна комплектация стального двутавра различных характеристик.

Как называется балка на английском языке

I-beam

[PDF] КАТАЛОГ ПРОДУКЦИИ 2013/2014 — Скачать PDF бесплатно

1 КАТАЛОГ ПРОДУКЦИИ 2013/20142 i Компания LUBAR производит и поставляет сборные железобетонные изделия по всей стране …

C ATA L O G PRO D U K T Ó W 2 0 1 3/2 0 1 4

и

Компания LUBAR производит и поставляет сборные железобетонные изделия по всей стране. Изготовленные элементы используются в промышленном строительстве (например, элементы мостов и дорог, торговых центров, спортивных сооружений, производственных цехов, складов и др.) и в жилищном строительстве, например, в жилых комплексах или коттеджах.Помимо готовых элементов, по индивидуальным заказам изготавливаются нетиповые сборные элементы (например, стойки и ригели, балконы с утеплением Isocorb, подпорные стены и др.). Материалы доставляются автопарком из нескольких десятков грузовых автомобилей (ГДС, самосвалы, автофургоны, автобетононасосы, груши). Сборный железобетон и товарный бетон производятся на основе новейших решений, что для многих продуктов подтверждено сертификатом, выданным Институтом керамики и строительных материалов — Отделение бетона — CEBET в Варшаве.

Teriva Ceilings (стр. 4)

, qqhsuhideu \ ndw \ (стр. 7 4) Потоки Filigran WPS (стр. 8)

1dgsurijd / (стр. \ MQH (стр. 13) Товарный бетон

Заполнители

INFOLINE: тел.: 32 433 16 35 Бетонные блоки, блоки, перемычки, перекрытия TERIVA: тел.: 32 433 16 35 доб.138 тел.: 609 296 362 2

(стр. 12)

Полые блоки ijXijOREHWRQRZH (стр. 3)

3XVWDNLV] DOXQNRZH (стр.7)

% ORF] NLEHWRQRZH (стр. 3)

(стр. 11)

: \ URE \ KXWQLF] H (стр. 9)

Товарный бетон, Растворы, Стабилизация: тел.: 32 433 16 35 w 137 тел.: 697 055 888 Металлургическая продукция: тел.: 32 433 16 35 доб.139 тел.: 691 300 857

Логистика: тел.: 32 433 16 35 доб.140 тел.: 205 5 433 697 993 304

СТЕНЫ, ФУНДАМЕНТЫ Бетонные блоки Бетонные блоки: класса 15 МПа, по запросу класса 20 МПа. Применение: фундаменты, стены подвалов, фундаменты, т.е.для заборов, т.е. строительных элементов, для которых важна долговечность, а не самое главное теплоизоляция. Эти блоки позволяют строить стены толщиной 38 и 25 см. Продукт имеет сертификат заводского производственного контроля, выданный Институтом керамики и строительных материалов — Отделение бетона — CEBET в Варшаве.

Размеры

Упаковка (ПК / поддон)

(ПК / кг)

Вес

Вес поддона

38 x 25 x 12

60

24

1440

(CM)

(KG KG KG KG KG KG KG KG KG KG KG KG KG KG KG KG KG KG KG KG KG KG KG KG KG KG KG KG KG KG KG KG. )

Блоки шлакобетонные Блоки шлакобетонные: блоки из легкого бетона — шлакобетона, применяются для возведения этажных стен выше уровня земли.

размеры

Упаковка (ПК / поддон)

(ПК / кг)

Вес

Вес поддона

Размеры

Упаковка (ПК / поддон)

(ПК / Кг)

Веса

Паллет).

38 x 12 x 21

100

10

1000

38 x 25 x 21

50

19

950

(см)

(KG)

(CM)

))

(кг)

3

ПОЛЫ Потолок TERIVA: балки и плиты Teriva являются одними из самых популярных потолков, используемых в жилищном строительстве. Он легкий и простой в установке. Он состоит из балок перекрытия с пространственной фермой и пустотелых кирпичей из легких заполнителей. После обустройства балок и пустотелых кирпичей все заливают бетоном. Продукция имеет Сертификат заводского производственного контроля, выданный Институтом керамики и строительных материалов «ЦЕБЕТ». Технические параметры перекрытий Teriva:

Тип потолка

Пролет балок (м)

Расстояние между балками (см)

Конструктивная высота потолка

Толщина бетона (см)

Ориентировочный расход бетона

3

3 1 м2 потолка (кг)

(м³/м²)

(см)

Допустимая постоянная нагрузка на потолок кН/м²

Допустимая переменная нагрузка на потолок кН/м²

TERIVA 4.0/1 (I)

1,50 — 7,20

60

24

3

0,0465

268

1,5

4

Teriva 4.0 / 2

1, 50 — 8,009

03 60

60 60 60 60 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6

6

6

6

69000 27666 260303 6

0309000 260303 69002. 30

4

0.062

315

1.5

4

TERIVA I BIS

1.50 — 7.20

45

26.5

3

0.075

357

1.54

—

TERIVA 6.0 (II)

1.50 — 7.80

45

34

4

0.097

400

3

6

TERIVA 8.0 (III)

1.50 — 7.20

45

34

4

0.097

400

5

8

Размеры пустотелых кирпичей высота ширина длина

Расход пустотелых кирпичей на 1 м2 перекрытия

перекрытия Тип

3 пустотелых блока /

4 блока пустотелых блоков 0 0 0 0 4 блоков.

(см)

(см)

(см)

(шт.)

21

52

24

6.7

Teriva 4.0 / 1 (I)

Размеры

Упаковка (ПК / поддон)

(ПК / кг)

Вес

.

Упаковка (ПК / поддон)

(ПК / кг)

Вес

Вес поддона

21 x 52 x 24

72

14

1008

21 x 52 x 24

9000 3

21 x 52 x 24

9000 3

21 x 52 x 24

9000 2

12

864

(см)

(кг)

(см)

(кг)

Teriva 4,0 / 2 — блоки пола 260 ± 3 155 63

Тип блока из 60003

Teriva 4. 0/2

(см)

(см)

(см)

26

52

24

Потребление блока на 1 м2 из потолка (ПК)

6.7

Demensions

(ПК)

6.7

. ПК / поддон)

(ПК / кг)

Вес

Вес поддона

Размеры

Упаковка (ПК / поддон)

(ПК / кг)

Вес

Вес поддона

26 x 52 X 24.

60

16

960

26 x 52 x 24

60

14

840

(см)

4

Размеры положительных блоков.

(кг)

(см)

(кг)

ТЕРИВА И БИС ПОТОЛКИ — пустотелые потолочные блоки Размеры блоков высота, ширина, длина (см) (см) (см)

Тип блока пола

Teriva I BIS

23,5

37

24

Бетонное потребление на 1 м² с потолком (ПК)

8.9

Dimensions

. (шт/поддон)

(шт/кг)

Вес

Вес поддона

Размеры

Упаковка (шт./ pallet)

(pcs / kg)

Weight

Pallet weight

23. 5 x 37 x 24

90

13

1170

23.5 x 37 x 24

90

10

900

(см)

(кг)

(см)

(кг)

TERIVA 6.0, 8.0 (II, III) — напольные блоки Размеры блоков высота ширина длина (см) (см) (см)

195

Тип блока пола

30

37

24

9,3

42

63

Teriva 6.0, 8,0 (II, III)

Расход пустотелого кирпича на 1 м² перекрытия (шт)

Габаритные размеры

Упаковка (шт/поддон)

(шт/кг)

Вес

Вес поддона

размеры

Упаковка (ПК / поддон)

(ПК / кг)

Вес

Вес поддона

30 x 37 x 24

72

14

1008

30 x 37 x 24 0003

70003

1008

30 x 37 x 24 0003 9000 2 7000 70003

30 x 37 x 24 0003

7000 70003

30 x 37 x 24 0003

7000 70002 1008

30 x 37 x 24 0003

70003

1008

30 x 37 x 24 0003

70003

11

864

(CM)

Стадии бетонирования потолок теривы:

1

(кг)

(см)

2

(кг)

5

5

(кг)

5

5

5

балки Терива балки перекрытий: состоят из опоры сечением 4×12 см, в которую встроена пространственная стальная ферма с сечениями стержней в соответствии с конструктивными расчетами перекрытия. Балки производятся стандартной длины от 1,5 м до 8 м в модулях через каждые 30 см. Другие длины доступны по запросу.

Балки должны располагаться по оси через каждые 60 см. При расположении балок проверьте расстояние между ними, положив между ними по одному кирпичу на каждом конце балки. Минимальная опора бруса на стену должна быть 8 см. Концы балок должны опираться на слой цементного раствора класса не ниже М10.

При устройстве перекрытий следует применять монтажные опоры, отстоящие друг от друга на расстоянии не более 2 м, т.е.(рис):  для модульного пролета потолка lm ≤ 4,0 м — 1 опора,  для модульного пролета потолка 4,0 м

Потолки с пролетом 6,3 м требуют обратного прогиба стрелки (изгиб вверх по отношению к неподвижные опоры потолка) на величину 15 мм. Перед укладкой балок следует выровнять неподвижные и монтажные опоры. Длина луча, требующая использования обратной стрелки терива 4,0 / 1 терива 4,0 / 2 терива 6,0 терива 8,0

≥6,3 ≥7,2 ≥7,2 ≥6,3

Цемент -растяжение> 8 см

2 CM L ”3,9 M

4,0

2 CM L” 3,9 M

9000 2,0 ,0

2 CM L

l> 6,0 м

6

ОПАЛУБКА ПУСТАЯ Блоки опалубки

НОВИНКА

Блоки опалубочные: Легкобетонные элементы на основе керамзита, обеспечивающие улучшение строительных работ и значительное снижение затрат, дополнительно армированные дисперсной арматурой, бывшие в употреблении для выполнения кольцевых балок в перекрытиях TERIVA, других балочно-реберных перекрытиях, монолитных перекрытиях и многопустотных перекрытиях. Основное их преимущество – полное устранение необходимости в опалубке и запирании балок перекрытий для изготовления опущенной балки. Блоки опалубки позволяют подрядчику, среди прочего: снизить трудоемкость и затраты на изготовление угла за счет исключения необходимости подрезки арматуры или опалубки, повысить прочность опалубки в самом углу венца, повысить безопасность при проведении строительных работ, улучшить эстетику и точность потолочного штапика,

   

Опалубочный блок типа L и C

0

200-410 *

200-410 *

Элемент, используемый для облицовки опалубочных блоков плиты без необходимости деревянной опалубки, а также для запирания потолочных балок, чтобы сделать венец опущенным ниже опорных балок.

0

50

70

70 240 **

240 **

50

0

25

0/

25

180/240/3003

25

180/240/3003

180/240/3003

25

180/240/3003

25

180/2403

25

. — возможность адаптации к любому типу потолка ** — возможность адаптации к любому типу стены

Блок опалубки угловой (наружный угол) 360

200-410 *

30

50

*

0 3 *

0

70

24

240 **

* — можно адаптировать к любому типу потолка ** — можно адаптировать к любому типу стены

Угловой опалубочный блок (внутренний угол) 360

0

410 *

36

70

*

240 **

0 *

24

* — можно адаптировать к любому типу потолка ** — можно адаптировать к любому типу стены

7

СТР OPY

ДСП перекрытия Плиты заполнения ДСП — предназначены для изготовления балочно-плитных балочно-плитных перекрытий со стальными двутавровыми балками.Щиты ДПС имеют прямоугольную форму, усилены в продольном направлении тремя ребрами и на обоих концах имеют углубление для поддержки нижней полки стального двутавра. Продукт имеет национальную декларацию соответствия. Параметры плит перекрытий ДПС: — длина: 0,80; 0,90; 0,95; 1,00; 1,05; 1,10; 1,15; 1,20; 1,25; 1,30; 1,50 м, — ширина: 400 мм, — толщина: 50 мм (по ребрам 80 мм), — углубление для опоры на балку: 25 х 40 мм.

Index name

Board type WPS 80

WPS 90

WPS 95

WPS 100

WPS 105

WPS 110

WPS 115

WPS 120

WPS 125

WPS 130

Assembly weight

(kg)

52

58

61

64

67

71

74

77

80

83

96

96

volume (m3 )

0.020

0.022

0.024

0.025

0.026

0.027

0.028

0.030

0.031

0.032

0.037

161.1

160

159.5

161.4

160.9

160.4

160

159,63

160

Вес плиты

(кг/м²)

Балка перекрытия Бетонирование балки

Плита ДСП

Проволочная сетка

Цементный раствор

Монтаж плит ДПС — Плиты ДПС укладываются вручную или с использованием соответствующего монтажного оборудования, плотно друг к другу, на нижние опоры I стальные балки фасонного профиля. После того, как вся поверхность потолка покрыта досками, стыки между краями досок и сторонами балок заполняются цементным раствором.

8

СТАЛЬНЫЕ ИЗДЕЛИЯ Прямая арматура Прямая арматура: предлагаем арматуру из гладкой и ребристой стали сечением от 6 до 25 мм.

Сборная арматурная сталь Сборная сталь: на гибочных станках с компьютерным управлением изготавливаются готовые элементы из ребристой или гладкой стали в диапазоне диаметров от Φ 6 до 32.

и

Сетка арматурная сварная: из проволоки диаметром Ф 3 -12, марок Ст3СИ-б-500 и БСТ 500 м.

Профили холодногнутые (квадратные и прямоугольные) Профиль

Профиль Профиль Профиль Профиль Профиль Профиль Профиль Профиль Профиль Профиль

закрытый закрытый закрытый закрытый закрытый закрытый закрытый закрытый

размеры

квадратный квадратный квадратный квадратный квадратный квадратный квадратный квадратный квадрат

20 25 30 30 40 40 40 50 60 80 100

2 x3 x3 x2 2 х x 9 x0 x0 x0 x 2, 00 мм 25 x 2,00 мм 30 x 2,00 мм 30 x 3,00 мм 40 x 2,00 мм 40 x 3,00 мм 50 x 2,00 мм 60 x 3,00 мм 80 x 3,00 мм 100 x 3,00 мм

Профиль Профиль Профиль

закрытый закрытый закрытый закрытый

Размеры

прямоугольный прямоугольный прямоугольный прямоугольный прямоугольный прямоугольный

40 х 20 х 2,00 мм 40 х 27 х 2,00 мм 50 х 30 х 2,00 мм 60 х 40 х 2,00 мм 100 х 50 х 3,00 мм 120 х 120 х 3,00 мм

Кроме того, мы предлагаем черные трубы, листы и плоские бруски. Все элементы больших размеров импортируются по индивидуальному заказу. Элемент можно разрезать на любые размеры (как в разрезе, так и в листах).

9

Стальные продукты T

R

3,9 4,5 5,1 5,7 6,3 6,9 7,5

мм 5,9 6,8 7,7 8,6 9,5 10,4 11, 3

R1

A

2,3 2,7 3,1 3,8 4,1,1,5

2,3 2,7 3,1 3,8 4,1,1,5

2,3 2,7 3,1 3,8 4,1,1,5

2,3 2,7 3,1 3,8 4,1,5

2,3 2,7 3,1, 7,57 10,6 14,2 18,2 22,8 27, 9 33,4 2

3,9 4,5 5,1 5,7 6,3 6,9 7,5

г

U

кг / м 5,94 8,34 11,1 14, 3 17,9 21,9 26,2

м / м 0,304 0,370 0,439 21,9 26,2

м / м 0,304 0,377,9,9 21,9 26,2

м / м 0,304 0,377,9,9 21,9 26,2

м / м 0,304 0,37,9,9 21,9 26,2

м / м. 0,709 2

b4 tg

r2

y

A G U

= Площадь в см2 = Теоретический вес в кг/м = Боковая площадь в м2/м

A G U

3 = Площадь руды

3 м = боковая площадь Известна в м2/м

A G U

= Площадь в см2 = Теоретический вес в кг/м = Площадь поперечного сечения в м2/м distinguishing feature 24 24 27 27

cm 26 34 43 54. 3 65.3 78.1 91 106 118.4 131.4 149.1 161.3

mm HEB HEB HEB HEB HEB HEB HEB HEB HEB HEB HEB HEB

100 120 140 160 180 200 220 240 260 280 300 300

6 6.5 7 8 8.5 9 9.5 10 10 10.5 11 11.5

каталожный номер

b

ts

канал 50 канал 65 кесарево сечение 80 кесарево сечение 140 кесарево сечение 120 кесарево сечение 100 кесарево сечение -секция 180 C-секция 200

9000 2 мм 38 42 45 50 55 60 65 70 75

мм 5 5,5 6 6 7 7 7,5 8 8,5

2

10 11 12 13 14 15 16 17,5 18 19 20,5

G

U

KG / m 20.4 26.7 33.7 42.6 51.2 61.3 71.5 83.2 93 103 117 127

m / m 0.567 0.686 0.805 0.918 1, 04 1.15 1.27 1.38 1.5 1.62 1.73 1.77

Z

2

b4

r

tg

y

H

Y TS

B

Z

Обычные каналы Размеры TG = R1 мм 7 7,5 8 8,5 9 10 10,5 11,5

R2 мм 3,5 4 4 4,5 4,5 5,5 5, 5 6

A

.

G

U

cm2 7.12 9.03 11 13.5 17 20.4 24 28 32.2

kg / m 5.59 7.09 8.64 10.6 13.4 16 18.8 22 25.3

m2 / m 0.229 0.273 0.312 0.372 0.434 0.489 0.546 0.611 0.661

b * 1

Z

tg

r1

ez y

y

h

ts r2 b

Z

Kronownia 900 equilateral

10

50x50x5 50x50x6 50x50x7 60x60x6 60x60x7 80x80x8 100x100x10 120x120x10

5 6 7 6 7 8 10 10

r

A

G 7

12 U

12

4.8 5.69 6.56 6.91 9.03 12.3 19.2 23.2

kg / m 3.77 4.47 5.15 5.42 7.09 9.63 15 18, 2

m2 / m 0.194 0.194 0.194 0.233 0.233 0.311 0.39 0.469

mm

r

r1

y

a G U

r

g

x

R2

x

O

Угол угла углового угла угла угла углового угла Сечения Секция Секция Секция

Маркировка маркировки

y

o

= поперечное зона в CM2 = вес 1 М в кг = боковая площадь в м2 / м

БЕТОН, РЕМОНТ, СТАБИЛИЗАЦИЯ обычный: производится на двух современных бетонных заводах в соответствии со стандартом PN-EN 206-1: 2003. Доступны марки бетона С8/10 — С30/37 (В7,5 — В37). По индивидуальному заказу также производим бетон: напольный, водостойкий, морозостойкий и др. с классом прочности до С35/45 (В45). Продукция имеет Сертификат производственного контроля, выданный Институтом керамики и строительных материалов — Отделение бетона — CEBET в Варшаве.

 Бетоновоз — 14 автобетоносмесителей вместимостью 7 и 9 м3  Бетоноперекачивающий — 4 насоса и бетононасос с возможностью подвоза бетона на высоту до 36 м — с дальности 36 м по запросу .Класс бетона

(в соответствии с PN-EN 206-1)

C8 / 10 C12 / 15 C16 / 20 C20 / 25 C25 / 30 C30 / 37

Полистиролбетон Полистиролбетон: это жидкий цементный раствор с добавление специально подготовленного пенополистирольного заполнителя. Производимые объемные массы (кг/м3): 200, 350, 500, 700, 900. Основные преимущества полистирола:

        

аж в 12 раз легче бетона (200 — 900 кг /м3), нет необходимости усиливать фундаменты при реконструкции, быстро твердеет (следующий слой через 24 часа. ), аж в 30 раз лучшие теплоизоляционные свойства по сравнению с бетоном, снижение уровня шагового шума дельта Lw = 12 дБ (слой 5 см/500 кг/м3), степень реакции на огонь — Е — от объемного веса 350 кг/м3, реакция на огонь — А1 — от объемного веса 900 кг/м3, высокая гибкость, амортизирует удары, не крошится, устойчив к грызунам и плесени.

Стабилизаторы цементно-песчаные Стабилизаторы цементно-песчаные: производимые сухие песчано-цементные смеси идеально подходят в качестве балласта для незатвердевших оснований, напримерперед мощением. Возможны следующие пропорции: (другие пропорции по индивидуальному заказу)

Тип стабилизации

цементно-песчаная

Пропорции

1:2

1:3

1:4

0 10 0 7 0 1:4 : 8

1: 9

1:10

1:12

RM 1,5-2,5 МПа

RM 2,5-5,0 МПа

11

, кристальные обли профильные железобетонные балки высотой 19 см и шириной 9 см.Из них делают перемычки над дверными и оконными проемами на внутренних и наружных стенах. Примеры расположения балок в стенах показаны на чертежах ниже. Размеры доступных перемычек и их применение к конкретным проемам показаны в таблице ниже. Продукт имеет сертификат заводского производственного контроля, выданный Институтом керамики и строительных материалов — Отделение бетона — CEBET в Варшаве.

Тип марки

Длина

N / 120 N / 150 N / 180 N / 210 N / 240 N / 270 S / 300

119 149 179 209 239 269 299

(см)

Высота (см)

(см)

61

81

91 111 121 141 151 171 181 211 241 249 262

19 19 19 19 19

375

A) Внутренние стены

375

A). Наименование

Толщина

Песок мытый острый

0-2 2-8 8-16 2-16 16-32 0-31,5 0-63 10-31,5 (клин) 31,5-63 (щебень) 0,4 4-8 8-16

Гравий

Несортированный сланцевый (берга) Доломитовой заполнители Расширенную глину — керамический заполнитель

12

(мм)

B) Внешние стены

Вентиляционные вентиляционные вентиляционные отверстия

. агрегатные и предназначены для самотечных вентиляционных стояков.Они используются в индивидуальных и многоквартирных домах, а также в общественных зданиях. Блоки просты в монтаже, обработке, обладают хорошими тепловыми, акустическими и влагостойкими свойствами. Эти пустотелые кирпичи нельзя использовать в качестве дымовых или вытяжных труб, а также в помещениях, где образуются вредные газы или пары! Готовые вентиляционные стояки следует оштукатурить цементно-известковой штукатуркой с применением ограждений из гипсокартона.Вентиляционный стояк также следует оштукатурить перед началом монтажных работ. Над поверхностью кровли вентиляционные стояки должны быть покрыты клинкером или, после сетки с сеткой Рабица, оштукатурены цементно-известковой штукатуркой. Сверху следует закрыть стояки и сделать боковые отводы.

Блок Тип

Размеры полого блока

Размеры протока

Упаковка

W1

20 x 25 x 24,5

12 x 17

W2

36 x 25 x 24,5

12 x 17

W2-W2-W2-W2-W2-W2-W2-W2-W2-W2-W2-W2-W2-W2-W2-W2-W2-W2-W2-W2-W2-W2-W2-W2-W2-W2-

36 x P

46 x 20 x 24. 5

W3 W4

Weight

Pallet weight

80

7

560

50

12

600

60

12

720

52 x 25 x 24,5

12 x 17

40

16,5

660

68 x 25 x 24,5

12 x 17

20

21

420

(CM)

(PCS./ поддон)

(ПК / кг)

(кг)

40

(см)

170 250

170

40

40

250

W2 / W2-P W.W1

4002 250

W2 / W2-P W.W1

4003 400002 250

W2 / W2-P W.W1

40302

W2 / W2.

120

40

120

40

40

40

360

40

40

200

200

120

40

40

40

40

170

40

460

W4

40

120

40

120 520

40

120

40

40

250

40

40

40

40

170

40

W3

40

120

40

120

40

120

40

120

40

6803

6000 2703

40

6803

9000 270 2 40 130003 7000 270

40

70003 60002 6000 270

40

400003 70002 600020

40

40

70002. .

Профессиональная лестница FARAONE DOMUS 7 ступеней (рабочая высота: 3,36 м) 99675023 | Ножничные подъемники, тележки, тележки, лестницы \ Лестницы | камин | камины | печи для коз | отдельностоящие печи | печи-камины

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Профессиональные складские лестницы Серия FARAONE DOMUS – одна из базовых складских/монтажных лестниц итальянского производителя. Лестницы DOMUS предназначены для интенсивных и профессиональных монтажных или складских работ. Благодаря рифленым ступеням шириной 13 см лестница безопасна и эргономична. Прочная и долговечная конструкция, специальная авиационная система сборки ступеней обеспечивает 100% безопасность при использовании лестницы.

Для повышения комфорта и эргономики использования лестница оснащена практичной сумкой для инструментов.

Наиболее важные технические параметры:
— максимальная нагрузка: 150 кг
— размеры рабочей площадки: ширина — 27 см x глубина — 27 см
— складная для транспортировки и хранения
— очень широкие противоскользящие ступени — до 13 см!
— легкий (удобный для переноски)
— практичная сумка для инструментов на молнии
— сертификат EN-131
— гарантия производителя 5 лет
— возможность приобрести: 4 самоблокирующихся колеса и поручень для облегчения подъема

Профессиональная лестница FARAONE DOMUS 7 ступеней — рабочая высота 3,36 м

Одним из необходимых инструментов для проведения различных видов ремонтных работ является лестница. При выполнении работ на высоте стоит позаботиться о собственной безопасности и сохранности окружающей среды. Поэтому следует выбирать прочную, устойчивую к повреждениям и определенному весу лестницу.

Инструменты, представленные в нашем ассортименте, соответствуют всем необходимым стандартам, универсальны в применении и доступны по выгодным ценам. Это подходящее оборудование для внутренней и внешней реконструкции. Наши лестницы произведены производителями, известными на строительном рынке и отличающимися лучшими решениями.

Акция! «Бесплатная доставка по всей стране»
Таким образом, мы доставляем этот товар бесплатно в любую точку Польши.
«Большинство товаров отгружаются в течение 24 часов после проверки наличия на складе!»
После заказа (в рабочее время) сотрудники склада проверяют наличие заказанного товара на складе и отвечают по электронной почте или по телефону.

Акция на отправку фото!!!
Сфотографируйте этот товар За каждую фотографию, представленную на сайте магазина, вы получите 20 злотых.
10 фото — скидка 200 злотых. 15 фотографий – скидка 300 злотых.
Фотографии должны быть отправлены на адрес электронной почты: с нашим номером заказа.

.

Регулируемая телескопическая алюминиевая лестница + сумка (рабочая высота: 5,7 м) 99674990

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

• Общая длина: 440 см
• Рабочая высота: 570 см
• Размеры в упаковке: 500 x 100 x 940 мм
• Вес: 12,00 кг
• Максимальная грузоподъемность: 150 кг (в соответствии с EN-131)
• Расстояние между перекладинами: 30 см

Телескопические лестницы марки

— это комплексные и многофункциональные решения.Имеющиеся в нашем предложении телескопические лестницы – это удобные и универсальные конструкции, отличающиеся высоким качеством и доступной ценой. Благодаря продуманной конструкции лестницы в сложенном виде занимают очень мало места, их удобно хранить и легко транспортировать. Благодаря компактным размерам в сложенном виде и малому весу наши телескопические лестницы можно использовать в любой мастерской.

Регулируемая телескопическая алюминиевая лестница, длина 440 см + сумка + стабилизатор

Транспортировочная сумка с ручкой через плечо и стабилизирующей перекладиной в комплекте!

Преимущества:

• легкий и прочный
• раскладывание и складывание без усилия
• очень маленькие размеры в сложенном виде
• регулировка высоты по желанию

Лестница

• поставляется в картонной коробке.

Одним из необходимых инструментов для проведения различных видов ремонтных работ является лестница. При выполнении работ на высоте стоит позаботиться о собственной безопасности и сохранности окружающей среды. Поэтому следует выбирать прочную, устойчивую к повреждениям и определенному весу лестницу.

Инструменты, представленные в нашем ассортименте, соответствуют всем необходимым стандартам, универсальны в применении и доступны по выгодным ценам. Это подходящее оборудование для внутренней и внешней реконструкции.Наши лестницы произведены производителями, известными на строительном рынке и отличающимися лучшими решениями.

Акция! «Бесплатная доставка по всей стране»
Таким образом, мы доставляем этот товар бесплатно в любую точку Польши.
«Большинство товаров отгружаются в течение 24 часов после проверки наличия на складе!»
После заказа (в рабочее время) сотрудники склада проверяют наличие заказанного товара на складе, и отвечают по электронной почте или по телефону.

Акция на отправку фото!!!
Сфотографируйте этот товар За каждую фотографию, представленную на сайте магазина, вы получите 20 злотых.
10 фото — скидка 200 злотых. 15 фотографий – скидка 300 злотых.
Фотографии должны быть отправлены на адрес электронной почты: с нашим номером заказа.

.

— OLX.pl

. 90 000 типов и свойств. Какие бывают виды стальной балки балки

Несмотря на снижение затрат в строительной сфере, расходные материалы по-прежнему приносят вполне приличный доход компаниям, производящим стройматериалы. Сейчас многие покупают необходимые материалы для самостоятельного строительства, это же касается и металлических балок, металл один из самых прочных и доступных для фундамента и каркаса здания.

Что такое балки и из чего они сделаны

Балка является важным элементом конструкции, ставится для повышения устойчивости и усиления конструкции … Металлические балки чаще всего изготавливаются из стали, их действие направлено на изгиб. Если конструкция слишком массивная, изготавливают двутавровое сечение, имеющее вид двух соединенных букв Т. Благодаря такому сечению нагрузка на материал распределяется равномерно, а сопротивление увеличивается.
Балки изготавливаются не только из металлических соединений, они бывают еще и деревянными, используются в более простой конструкции, их нельзя делать с разными типами сечения, поэтому они из обычного дерева разной длины и ширины.

Типы и свойства

Балки различают по размерам, им присваиваются номера, по которым можно индивидуально подобрать нужные характеристики для строительства:

• Размер «10» — самый маленький по стандарту, служит полом, укрепляет подвижные части в зданиях. Их можно использовать в качестве направляющей конструкции для лифтов, если они небольшие.
• «12» — балка будет немного больше и соответственно выдержит большее давление. Чаще всего используется в качестве основы для рам, монтируемых в механизмах и машинах.
• Номер «14» более массивен и позволяет создавать более нагруженные перекрытия, его устанавливают в железобетонные конструкции, такие как часто размещают в промышленном строительстве.
• Балка «16» отличается своей прочностью и уже может быть полноценной опорой, ее устанавливают не только для обеспечения устойчивости стреляющих балок, но и для перемещения магазинного транспорта по железнодорожным путям.
• Брус «18» можно использовать при строительстве зданий, создавая надежную опору. Когда вам нужно подпереть большие машины или обеспечить устойчивость на больших площадях.
• Цифра «20» уже входит в число больших балок, может быть основанием колонны или рамы для машиностроения.
• «25» — не так часто используется в домостроении, но иногда будет надежным для любого грузоподъемного механизма, даже больших кранов.
• Номер «30» также служит подъемной базой, но в отличие от «25» он шире и длиннее для большей устойчивости к большим нагрузкам.

Алюминиевые и стальные полы, их плюсы и минусы.

В строительстве также часто используется алюминий , а точнее его сплавы, он достаточно устойчив к воздействиям окружающей среды, но не умеет выдерживать такую ​​устойчивость под нагрузкой … По сравнению со сталью они легче и тоньше, но чаще приходится их утолщать для увеличения прочности. При возведении конструкции могут быть использованы оба материала, в зависимости от размера конструкции, так как промышленное производство — это более масштабные работы с крепкими укреплениями, но из алюминия можно собирать небольшие постройки, он экономичен и прост в эксплуатации.

Есть одна важная функция — металл плавится под воздействием высоких температур он буквально плавится с образованием однородной массы не подлежащей восстановлению, в то время как алюминий при нагревании не превращается в расплавленную лужу, а наоборот , при понижении температуры возвращается к нормальной форме. Конечно, не каждая производственная среда имеет температуру 80 градусов, поэтому при обычном нагреве она не испортится. По химическим определениям железо имеет более благородные соединения, а алюминий не снискал одобрения химиков.

Есть такое понятие как модуль упругости, он отвечает за стойкость материала к регенерации после высокого давления, т.е. если действие балки направлено на изгиб, то она не должна изгибаться, поэтому чем больше давление, тем модуль упругости должен быть выше. Алюминиевые сплавы имеют модуль упругости 70000 МПа , что в три раза меньше, чем у железа. На этой основе строится план расположения балок, рассчитывается их несущая способность.

Формы, толщина и высота

Разница в форме и размерах определяется количеством выпускаемых балок, они могут быть как малыми и узкими со сплошной формой, так и массивными двутавровыми балками, которые легко распознать как опору для больших рабочих кранов.Индивидуальное изготовление дает возможность заказать основу для подвижных конструкций с конкретными показателями и формами. Главное, чтобы высота всегда была увеличена в 1,5 раза, это уйдет на усадку и прочие строительные работы.

Использовать

Основное назначение металлических полов — Промышленное строительство , отличается от специальных гражданских требований. Чаще всего у застройщиков для этих зданий уже есть готовый план, поэтому проблем с наброском проекта не будет, но для такой отрасли материал должен иметь все согласования, ведь конструкции будут использоваться для массового скопления людей или больших заводы, которые проверяются на прочность извне, правительственные учреждения.

При этом сложные металлоконструкции доступны для действительно крупных заказчиков, их цена довольно высока, а в гражданском строительстве чаще всего используется алюминий, хоть он и не такой прочный, но не нужно тратиться на дополнительные защита, антикоррозионная обработка, а материал выдерживает нормальную нагрузку жилого дома.

Возведение любого, даже самого маленького сооружения невозможно без применения ряда элементов, которые в строительстве зданий издавна именуют так называемымиОсновные элементы. Одним из так называемых базовых элементов можно назвать обычную металлическую балку. Представляет собой Н-образное металлическое изделие, которое активно используется в различных областях строительства для создания мостовых конструкций, подвесных путей, опор, перекрытий, а также различных видов металлоконструкций.

Если говорить о функции этого элемента, то его основная задача – выполнять роль опоры для всей конструкции. В жизни мы можем встретить его как пол и крышу.А если, например, использовать так называемую 2-Т балку, то можно быстро сделать простой, но крайне эффективный реечный кран, который позволит перемещать крупногабаритные грузы. Для этих же целей используется стоечный профиль типа направляющих или реек. Кроме того, его конфигурация позволяет использовать его для прокладки железнодорожных сообщений.

Что это такое

В настоящее время существует несколько категорий балок, выпускаемых крупными предприятиями:

• Двутавр изготовленный по ГОСТ;
• сварной;
• из стали;
• Тавровая;
• из металла;
• двутавр сварной.

Также они могут различаться по ряду характеристик: толщине полок и стенок, расположению кромок, технологии производства и т.д. Если говорить об основных характеристиках, то балки бывают:

• Горячекатаная сталь;
• Двутавры стальные;
• Двутавр из низколегированной и углеродистой стали.

• с параллельным шрифтом. Сюда входят нормальные балки, балки с широкими полками и колонны;
• со скошенными краями.Они общие и уникальные;
• специальный из стали;
• Сталь горячекатаная;
• изготовлен из низколегированной углеродистой стали высокой плотности.

Следует сказать, что все тавры 2 категории делятся на 2 категории по способу производства. Первые горячекатаные балки получают при пропускании нагретых заготовок через валки прокатного стана. Второй вид изделий изготавливается по сварной технологии, когда лист разрезается на куски, а затем так называемаявыполняется прихватка, а затем сварка.

Кроме того, стальные балки с параллельными сторонами делятся на три группы:

• нормальный;
• с широкими полками;
• категория столбца.

Балки со скошенными кромками подразделяются на:

• равнина с уклоном 5-11%;
• спец.

Последний, в свою очередь, может относиться к категории:

• М. Это стальные изделия, предназначенные для создания подвесных путей.Уклон внутренних кромок здесь будет не менее 5 процентов;
• C. Металлические изделия, используемые для укрепления шахтных стволов. В этом случае уклон будет не менее 11 процентов.

Если Вас интересует балка стальная качественная в Ростове , вы можете недорого купить в «Stalowa Firma Przemysłowa» в короткие сроки.

Где еще можно использовать такие устройства?

Продолжая тему назначения стальных балок, скажем, что они используются не только как неотъемлемые элементы при строительстве промышленных, общественных и других объектов.Часто они также играют роль конструктивных элементов кровли, могут выступать частью перекрытий между этажами, а также составлять основу подкрановых мостков. Двутавровые балки часто используются для создания колонн и перекрытий. Они также используются в стальных фермах перекрытий. Широкое использование этого вида балок объясняется тем, что их изготовление достаточно простое, а в эксплуатации они относятся к категории очень надежных.

Популярны также изделия из низколегированной стали

.Химический состав при их создании обязательно должен соответствовать нормам ГОСТ. Отдельно следует сказать, что номер металлического бруса указывает на его условный размер в сантиметрах. Самое маленькое число десять, а самое большое сто. Создание балок с другими свойствами возможно только по специальному запросу. Размером рассматриваемого стального изделия является величина между наружными кромками его полок.

Обычно балка находится в горизонтальном положении, воспринимая вертикальную боковую нагрузку от веса.Но нередко приходится учитывать влияние ряда гипотетических горизонтальных сил поперечного типа. В качестве примера можно назвать ветровую нагрузку с учетом возможного землетрясения.

Данное изделие под нагрузкой воздействует и на опоры, которыми могут быть колонны, стены, подвесы или просто балки. Затем нагрузка идет дальше и в ряде случаев воспринимается различными работающими на сжатие элементами конструкции — опорами. Отдельно можно сказать и о случае стропильной конструкции, в которой стержни опираются на балку в горизонтальном положении.

Также следует сказать, что прочностные свойства изделия зависят от следующих физических параметров:

• материал, из которого он изготовлен;
• длина;

площадь

• , а также форму сечения;
• , как он привязан к другим элементам.

Где купить качественные стальные балки?

Если говорить о том, где купить качественную стальную балку в Ростове, то это можно сделать в «Стальной промышленной компании».Здесь продаются только качественные балки, изготовленные из прочных металлов с высокими свойствами, прошедшие проверку на прочность и дефектность. Здесь также можно изготовить ряд балок на заказ, если вам нужны нестандартные решения в этом вопросе. При этом цена балки в «Стальной Промышленной Компании» вполне доступная, что объясняется отсутствием посредников в реализации балки заказчику.

Балка металлическая относится к особому виду качественного металлопроката и в основном используется для создания большепролетных конструкций промышленных зданий, что позволяет значительно снизить общую нагрузку на основание конструкции.Сегодня это один из важнейших элементов любого рабочего места, мостиков, полов и других металлоконструкций.

Каждый вид данного товара имеет свои индивидуальные особенности, которые позволяют сделать правильный выбор. Он должен соответствовать техническим характеристикам, чтобы можно было создать желаемый дизайн. Металлические балки широко используются в современном строительстве. Его выбор производится по таким критериям, как размеры стен, полок и тип.

Металлическая балка производится двух основных типов.Основное отличие заключается в разной форме его поперечного сечения – это тавровая и двутавровая балка. При взгляде с торца тавровая балка выглядит как буква «Т», а двутавровая — как буква «Н» или перевернутые буквы «Т», которые, кстати, и дали ей название . Основная область применения тех и других – в качестве несущих перекрытий зданий и сооружений различного назначения.

В строительстве металлическая балка способствует перераспределению нагрузки на несущие конструкции.Затем его равномерно переносят на металл, представляющий собой своеобразный строительный каркас, который постепенно заполняется другими конструкционными строительными материалами. Поэтому к изготовлению этого элемента предъявляются особые требования. Этот вид катанки классифицируется по техническим признакам:

по форме;

по толщине полок и стенок;

в зависимости от положения края полки;

в зависимости от материала, использованного для его изготовления.

Причем балка металлическая различается по назначению и способу производства.

Балкой можно назвать тип балки, которая имеет разные размеры и сечения. Он был специально разработан, чтобы иметь возможность равномерно распределять нагрузку на несущие конструкции по всему периметру строящегося здания. В последнее время получил распространение металл, который широко применяется при строительстве путепроводов, мостов, ангаров, складских помещений, не говоря уже о промышленных и гражданских объектах.

Важным моментом при выборе конструкции является правильный расчет металлической балки. Вне зависимости от материала, вида сечения и типа конструкции его расчет ведется по одному алгоритму. Сначала составляется расчетная схема, а затем определяются внутренние усилия. Следующим шагом является выбор сечения балки по внутренним силам, а на последнем этапе проверяются все полученные результаты. Проверка позволяет увеличить или уменьшить поперечное сечение для получения оптимальной степени прочности.

Разновидности двутавровых балок

Двутавр — катаный или сварной профиль, имеющий в сечении форму буквы « н», и используются в качестве ответственных несущих конструкций. Стальная двутавровая балка — более выгодный вариант по конструкции, по сравнению с квадратным профилем соответствующего сечения конструкция более прочная и легкая. Такие балки используются там, где требуется повышенная устойчивость к статическим и динамическим нагрузкам. Лучезарно улыбаюсь Широко применяется в производстве различных металлоконструкций и конструкций для гражданского и промышленного строительства, эстакад, мостов, полов шахт, в автомобильной промышленности и частном строительстве, для армирования железобетонных изделий, в железнодорожная отрасль. Для каждого вида работ доступны различные балки, отличающиеся углом наклона краев полок, толщиной стали, соотношением длин между соединительными элементами. Все типов балок классифицированы по стандартам качества.

Двутавровые балки подразделяются на:

Балки с параллельными гранями полок по двутавру ГОСТ 26020 -83 и СТО АСЧМ 20-93. Балка ГОСТ 26020 предполагает стальные горячекатаные двутавры с параллельными кромками полок высотой до 1000 мм и шириной до 400 мм.

Двутавр СТО АЩМ 20-93 — СТО АСЧМ 20 распространяется на двутавры горячекатаные с параллельными кромками полок из нелегированной и низколегированной стали.

В зависимости от соотношения размеров, формы профиля и условий применения эти двутавры в свою очередь подразделяются на:

нормальные двутавры — имеют индекс B (например, балка 20 B1, балка 25B1 , балка 30 B2, 40B1), балка с широкой полкой — имеет индекс Ш ( балка 25 1, двутавр 30 Ш1 , двутавр 35Ш2 , 45Ш3), колонна двутавр — имеет индекс К (20К1, двутавр 30К1 , 40К3) . Вот пример расшифровки обозначения балки 40Ш3:

цифра 40 — высота балки в см,

цифра после буквы —

2 — модификации, чем больше, тем тяжелее и толще двутавр б мелкий нормальный применяют для перекрытий, стен, лестниц, опор, при строительстве ферм, мостов, различных гидротехнических сооружений.Балки столбовые применяют в промышленном строительстве.

Двутавр низколегированный 09Г2С изготавливается в соответствии со СТО АСЧМ 20. Марка стали 09Г2С соответствует строительным конструкциям С345 и придает двутавру повышенную прочность, стойкость к очень высоким (до +450 град. до +450 градусов С) до -70 градусов С) температуры, без трещин. Последнее обстоятельство позволяет использовать этот луч в условиях Крайнего Севера. Балки металлические 09Г2С нормальные, Балки широкополочные 09Г2С , Балки колонные 09Г2С .

Балки с уклоном внутренней кромки поясов: нормальная балка ГОСТ 8239 -89 и специальная двутавровая ГОСТ 19425-74. Такие двутавры обладают большой прочностью и способностью выдерживать большие нагрузки, поэтому их применяют при строительстве мостов и применяют в качестве перекрытий зданий.

ГОСТ 8239 на горячекатаную стальную двутавровую балку с уклоном внутренней кромки полок (уклон 6 — 12%) ( Размеры двутавра : двутавр 10, двутавр 12, двутавр 14, балка 16 , балка 18, двутавр 20).ГОСТ 19425 относится к:

а) двутавры горячекатаные для подвесных главных путей —

однопутные двутавровые балки — иметь индекс М, уклон кромок полок не должен превышать 12 %. Габаритные размеры балки : 18М, 20М, 24М, 30М связки , 36М, 45М Балки монорельсовые также используются для изготовления балочных кранов, козловых и мостовых кранов и электротельферов.

б) балки для армирования шахтных стволов —

специальные — имеют индекс С — с уклоном кромок не более 16%. Такие балки используют для укрепления сводов при прокладке тоннелей и шахт.

(c) специальные каналы.

Балки сварные изготавливаются из большей высоты изделия —

до 1500 мм и длиной до 16 м. Их применяют, когда в конструкции учитываются нагрузки, превышающие возможности прокатной балки. Балка сварная позволяет снизить расход, количество отходов и затрат металла, уменьшить вес металлоконструкции при сохранении несущей способности профиля. Такая стальная балка изготавливается строго на заказ и изготавливается на автоматизированных линиях по стандартам.Сварная балка применяется в каркасных, крановых и несущих конструкциях с большими пролетами. Компания ЗАО « Металлоторг » производит сварную балку производства на складах в Лобне и Твери из стали марок 3 и 09Г2с.

в науке ассортимент двутавра , размеры балки , Цена двутавра , Вес двутавра, вес погонного метра балки поможет наш сайт. Произвести расчет балки вы можете связавшись с нашими менеджерами, также вы можете купить балку двутавровую , балку перекрытия , оформить заказ и купить балку сварную купить балку 09Г2С , решить вопросы связанные с раскроем и доставкой оплаченного проката.

Двутавр – вид высококачественного проката, характеризующийся высокой несущей способностью. Он имеет узнаваемое Н-образное сечение, определяющее технические характеристики продукта. Один из самых востребованных материалов в различных отраслях промышленности.

Вы всегда можете проверить актуальные цены на новый двутавр и т.д. на нашем сайте.

Цель и область применения

Двутавры

применяются в качестве несущих элементов при возведении металлоконструкций и в крупнопанельном домостроении. Применение данного вида проката позволяет упростить конструктивные решения без потери несущей способности конструкции. Чаще всего двутавры используют для решения следующих технических задач:

Допускается применение данного типа балок при возведении любых конструкций, к которым предъявляются повышенные требования по несущей способности.Двутавровую балку рекомендуется размещать в теле бетонной конструкции, в случае открытой установки требуется обязательная защита от коррозии.

Преимущества продукта

Специфическая форма поперечного сечения обеспечила отличную несущую способность этого конструктивного элемента. По сравнению со стандартными прямоугольными профилями двутавровые балки обладают в 7 раз большей прочностью и более чем в 30 раз большей жесткостью. Конструктивно двутавр похож на швеллер, но последний в основном используется при возведении более легких конструкций, он не сможет эффективно работать при больших нагрузках.

Массовое применение двутавров определяется следующими преимуществами.

• Высокая устойчивость к деформации изгиба и кручения.
• Увеличенная грузоподъемность.
• Уменьшенный вес по сравнению с другими видами катанки с аналогичными техническими характеристиками.

Особенности производства

На практике существует два основных метода изготовления двутавровых балок.

1. Технология горячей прокатки, позволяющая производить продукцию в промышленных масштабах.
2. Производство двутавров на сварочных технологических линиях. Сварные балки отличаются более точной геометрией, однако при определенных технических параметрах уступают горячекатаным балкам.

Производство данного типа несущих элементов конструкций осуществляется с применением высокоуглеродистых низколегированных сталей, что определяет обязательную антикоррозионную обработку при открытой сборке.

Согласно ГОСТ 27772-88, регламентирующему производство горячекатаного профиля, для производства двутавров должна применяться сталь следующих марок: С 235, 245, 255, 275, 285, 345, 345К, 375 .

Существующие классы и соответствующие им ГОСТ

Все виды двутавров, изготавливаемых методом прокатки, можно разделить на три основных класса, требования к которым определяются действующими стандартами.

Изделия сварные изготавливаются по техническим условиям изготовителя ТУ У 01412851.001-95. Отдельные производители используют свои технические условия на изготовление того или иного типа двутавров.

По характеристике отдела различают следующие товарные категории:

• Балки с нормальной шириной полки (B).
• Двутавры с увеличенной шириной полки (W).
• Балка двутавровая колонная (К).
• Монорельсовые двутавры (М).
• Специальная серия штанг для особо тяжелых условий (C).

Производители отгружают партии, кратные измеренной неизмеренной длине двутавровых балок. Стандартные размеры подразумевают изготовление изделий длиной от 4 до 13 метров, изготовление балок, превышающих указанные параметры, можно наладить по согласованию напрямую с производителем.

Функции расчета требований

При определении количества материала, необходимого для различных конструкций, при выборе способа перевозки необходимо знать соотношение размеров и веса двутавров. Необходимость перевода одного значения в другое возникает и при разработке проектной документации.

Эту задачу можно решить с помощью онлайн-калькуляторов, а при их отсутствии рекомендуется использовать специальные таблицы, приведенные в нормативных документах.

Таким образом, для горячекатаных двутавровых балок соотношение показано в таблице ниже.

Для определения суммарной площади двутавров того же ГОСТа рекомендуем воспользоваться приведенной ниже таблицей.

Такие справочные данные значительно упростят расчет и разработку проектной документации.

Новые статьи .

Односторонняя монтажная лестница с двумя колесами (рабочая высота: 4,12 м) 99675100

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

• Количество ступеней: 1×10 ступеней (9 ступеней + площадка)
• Длина в сложенном виде: 3,02 м
• Толщина в сложенном виде: 253 мм
• Общая ширина по низу: 666 мм
• Расстояние: 1,90 м
• Общая высота лестницы: 2,75 м
• Высота рабочей платформы: 2,12 м
• Вес: 15,00 кг
• Рабочий диапазон: 4,12 м
• Грузоподъемность: 150 кг/градус
• Декларация о соответствии EN-131
• Сертификат TÜV

Отдельностоящая профессиональная лестница с односторонним доступом + может использоваться как монтажная лестница, складская лестница и строительная лестница + колеса в стандартной комплектации.

Складская лестница, предназначенная для интенсивных ежедневных работ

Конструкция с усилением делает профессиональную алюминиевую лестницу продуктом, предназначенным для интенсивного и универсального использования — она ​​хорошо работает в качестве складской, монтажной или строительной лестницы. Материалы и комплектующие, а также высочайшее качество изготовления лестниц подтверждают удобство и безопасность работы, а также долговечность конструкции. Профессиональные лестницы также имеют заводскую гарантию до 7 лет!

• широкие алюминиевые профили для высокой структурной устойчивости,
• намного прочнее, устойчивее и долговечнее, чем обычная бытовая лестница

.

• предназначен для частого профессионального использования,
• размеры несущих конструкций лестницы: 85х20мм (профиль С),
• усиленный специальный строительный профиль (профилированный алюминий),
• толщина алюминиевой стенки 1.3 мм (адаптирован для профессионального использования),
• уровни, подвергающиеся наибольшему давлению, специально усиленные,
• первая ступень усилена четырьмя болтами,
• защита в виде полос, поддерживающих правильное расстояние между лестницами,
• удобный подъем благодаря ступеням конструкции без острых краев ,
• нескользящая, алюминиевая, рифленая ступеньки ,
• прочность ступеней приклепана несколько раз к косоуру лестницы,
• качество и мощность шарниров складных стальных лестниц,
• противоскользящая верхняя алюминиевая платформа 30х29см из гофрированного прочного листа,
• закрытие лестницы удобной системой и транспортировочным замком, обеспечивающим правильное позиционирование косоуров лестницы и в то же время предохраняющим алюминиевые профили от деформации,
• очень хорошее качество противоскользящих ножек, приклепанных к стрингеру (ножки сменные),
• ножек, фурнитура и ремни безопасности желто-черного цвета,
• торцевые заглушки на лестничные профили — защита от попадания грязи,

Лестница

• , соответствующая EN-131,
• ссылка TUV,
• стандартная комплектация с парой колесиков с креплением для лестницы на моделях с 7-10 ступенями,
• транспортировочные ролики — дополнительные аксессуары для 3-6 стремянок,
• можно дооснастить лестницы 2 шт. боковые ограждения для безопасности.

Качество и соответствие стандартам и сертификат TÜV

Отдельно стоящие профессиональные лестницы изготавливаются с соблюдением норм безопасности. Как сертифицированные и аттестованные продукты, они имеют юридические разрешения на их использование в работе, т.е.:

• Декларация о соответствии в соответствии со стандартом EN-PN-131
• Сертификат TÜV (подтверждает высокий уровень безопасности устройства)

Лестницы – это инструменты, приспособленные для интенсивного использования, напримерв на складе, в компании, на стройке или промышленном предприятии.

Промышленная лестница — хороший выбор не только для профессионалов

Вы не пожалеете. Этот выбор окупится для вас, ведь отдельностоящая лестница используется в профессиональных целях. Конструкция лестницы обеспечивает интенсивное повседневное использование, сохраняя при этом безопасность и комфорт благодаря используемым материалам.

Усиление бокового профиля + сплошная петля

Отдельностоящие лестницы — одно из лучших предложений на рынке. Лидерство дает им соотношение высокого качества и низкой цены. Лестницы имеют боковой профиль сечением 85х20мм и толщиной 1,3мм — он придает жесткость и делает работу стабильной, безопасной и комфортной. Для еще более надежного захвата использовано дополнительное оребрение основных профилей. А правильное складывание, облегчающее транспортировку и хранение инструмента, позволяет использовать прочные петли.

Удобство и хранение

Комфортное использование и хранение возможно благодаря продуманному и изысканному дизайну.Использование металлических петель, установленных сверху, позволяет складывать лестницу в горизонтальное положение. Мы получаем пространство, которое мы должны учитывать при транспортировке или хранении лестницы.

Прочный, долговечный и универсальный инструмент

Лестница как профессиональная лестница имеет очень прочную конструкцию. Вы можете использовать эту профессиональную лестницу на складе или на строительных площадках, где необходим правильный инструмент. Вы также можете использовать его в качестве инструмента для традиционных задач, таких как малярные работы, которые облегчаются широкими ступенями для облегчения подъема и спуска.

Ножки с нескользящими наконечниками

Концы лестницы в значительной степени способствуют безопасности лестницы. При выполнении работ, подъеме и спуске лестница должна оставаться неподвижной – этот фактор также доказывает ее безопасность. Для этого лестницы заканчиваются высококачественными прорезиненными противоскользящими ножками. Это решение зарекомендовало себя на различных типах поверхностей.

Алюминиевые ступени и платформа 30×29 см с противоскользящим покрытием

Рифленые ступени способствуют безопасности при подъеме по отдельно стоящей лестнице.Они измеряют глубину 8 см, что дополнительно важно для безопасности – так же, как и форма ступени, лишенная острых краев.

Еще одним преимуществом являются усиленные ступени — первая ступень, которая подвергается наибольшей нагрузке из-за интенсивного использования, усилена в четыре раза.

Усиленная опора платформы + система складывания

Лестницей не страшна даже очень тяжелая работа. Это происходит благодаря исключительной рабочей прочности гофрированной алюминиевой платформы, которая дополнительно поддерживается специальной перекладиной, закрепленной на лонжероне лестницы.

Лестница имеет платформу и систему складывания лестницы, которая обеспечивает правильное и полное складывание. Платформа иммобилизована, вбок не съезжает благодаря черным распоркам.

Полка для принадлежностей и инструментов

Наличие полки для инструментов и принадлежностей стандартно на отдельно стоящей лестнице. Полка расположена в самом верху защитной планки, а это значит, что у пользователя лестницы под рукой есть необходимые для работы инструменты или предметы.Это позволяет экономить энергию и время — мы не тратим их на подъем и спуск, а также на переноску и поиск этих принадлежностей — и в то же время повышает удобство выполнения обязанностей. Кроме того, каждый острый край полки закреплен пластиковыми заглушками на заклепках. Такая обработка исключает возможность травм.

Дополнительные рельсы

Боковые поручни из алюминия

предназначены для повышения комфорта и безопасности при использовании лестницы. Конструкцию можно дополнить этим полезным аксессуаром.Поручни можно приобрести в комплекте — 2 шт.

Одним из необходимых инструментов для проведения различных видов ремонтных работ является лестница. При выполнении работ на высоте стоит позаботиться о собственной безопасности и сохранности окружающей среды. Поэтому следует выбирать прочную, устойчивую к повреждениям и определенному весу лестницу.

Инструменты, представленные в нашем ассортименте, соответствуют всем необходимым стандартам, универсальны в применении и доступны по выгодным ценам.Это подходящее оборудование для внутренней и внешней реконструкции. Наши лестницы произведены производителями, известными на строительном рынке и отличающимися лучшими решениями. 90 195

Акция! «Бесплатная доставка по всей стране»
Таким образом мы доставляем этот товар бесплатно в любую точку Польши.
«Большинство товаров отправляются в течение 24 часов после проверки наличия на складе!»
После заказа (в рабочее время) сотрудники склада проверяют наличие заказанного товара на складе и отвечают по электронной почте или по телефону.

Акция на отправку фото!!!
Сфотографируйте этот товар За каждую фотографию, представленную на сайте магазина, вы получите 20 злотых.
10 фото — скидка 200 злотых. 15 фотографий – скидка 300 злотых.
Пожалуйста, отправьте фотографии на адрес электронной почты: с нашим номером заказа.

.

Горячие формы-[[Документ PDF]

.

Смотрите также

• Керамическая теплоизоляция
• Мастер по установке вытяжки на кухне
• Дымоход для печи булерьян
• Оголовок для вентиляции на крышу
• Как собрать розетку
• Штоковая арматура для сливного бачка
• Размеры дачного туалета своими руками схемы
• Технология термической обработки стали
• Автомат для сварки
• Тзи на потолок
• Пайка нержавейки оловом в домашних условиях

Двутавр – самый востребованный тип металлопроката. — СИБМЕТСНАБ

Сфера применения стальной двутавровой балки очень широка. В большей степени она используется в строительстве, при возведении каркасных зданий и сооружений различного типа и назначения.

Конструктивный элемент поперечного сечения, геометрия которого представляет собой перевернутую букву «Н» или римскую единицу, называется двутавром. Этимологическое происхождение слова «двутавр», является производным от латинского «taurus» (тавр) — бык. Соответственно, «двутавром» принято называть балку с поперечным сечением из двух тавров (двурогая балка).

Двутавр изготавливают из дерева и металла, но сегодня речь пойдет о металлической двутавровой балке. Уже не первый век человечество озабочено развитием технологий, и металлообрабатывающая промышленность не стояла на месте. Методами исследований и экспериментов было установлено, что двутавр является самой рациональной формой поперечного сечения для элементов, работающих на изгиб, т.е. для балочных конструкций.

Точной датой изготовления первой металлической двутавровой балки историки не располагают, но доподлинно известно, что чуть более полутора столетия назад, балку стали производить металлургические заводы известного германского оружейника Альфреда Круппа. Несмотря на то, что основным направлением производства было изготовление казнозарядных и дульнозарядных пушек, производство двутавра не останавливалось и приносило стабильную прибыль. Несколько десятилетий Крупп обеспечивал всю Европу (кроме Франции), а также Россию, оружием и металлопрокатом.

Примерно в 1900 году появилось первое российское производство металлического двутавра. Единственный производимый тогда тип двутаврового профиля, в силу особенностей своей геометрии, мог эффективно использоваться только в качестве элементов строительства, уступая сортаментам европейских стран. К концу 30-х годов развитие металлургической отрасли поднялось на достаточно высокий уровень, чем позволило в полной мере обеспечивать потребности строительной отрасли необходимым металлопрокатом. А в конце двадцатого века, двутавровую балку стали экспортировать в Европу и Азию.

Сфера применения стального двутавра

В сравнении с обычным тавром или уголком, двутавр отличается повышенной степенью прочности и надежности. Благодаря особой форме конструкции он способен выдерживать существенные статические и динамические нагрузки. Стальной двутавр подходит для возведения вертикальных (опоры, стеновые элементы) и горизонтальных (настилы, перекрытия) конструкций. В большей степени двутавр используется в строительстве, при возведении каркасных зданий и сооружений различного типа и назначения: производственные, общественные, административные, коммерческие, жилые.

Широко применяется в областях: машиностроения, мостостроения, судостроения, вагоностроения и автомобилестроения.

Двутавровые металлические балки идеально подходят для строительства высотных зданий, автомобильных и железнодорожных мостов. Задействуются в качестве материала для возведения опор горнодобывающих шахт и сельскохозяйственных объектов.

Оптимальные технико-эксплуатационные характеристики обеспечиваются за счет пространственной формы двутавра. Предел прочности, степень жесткости варьируются в зависимости от толщины стенок балки.

Классификация двутавровых балок

Действующие ГОСТы на сортамент балок разработаны на основе теоретических и экспериментальных исследований по выявлению наиболее рациональных типов фасонных профилей и частоты их градации.

Классический двутавр с уклоном внутренних граней полок 6-12% (ГОСТ 8239-89) применяются главным образом в качестве элементов, работающих на изгиб, а также в составных сечениях колонн. Работа в качестве сжатых элементов (стоек, колонн) не эффективна ввиду малого момента инерции. Балки обозначаются в сортаменте по номерам, соответствующим высоте профиля в сантиметрах.

Двутавры с параллельными гранями полок (ГОСТ 26020-83, СТО АСЧМ 20-93) выпускаются трех основных типоразмеров: нормальные балочные (Б), широкополочные (Ш), колонные (К). Двутавры «Б» выпускаются высотой до 1000 мм, с шириной полок до 320 мм. Двутавры «Ш» имеют высоту также до 1000 мм при максимальной ширине полок 400 мм. Двутавры «К», использование которых эффективно в колоннах зданий, имеют соотношение высоты к ширине полок 1:1 и максимальные размеры 400х400 мм.

Сварные и горячекатаные двутавровые балки

Прежде всего, следует сказать, что по методу производства различают сварные и горячекатаные двутавровые металлические балки. Горячекатаные изготавливаются путем проката стали и придания металлической болванке двутавровой формы.

Сварные получаются путем сваривания трех отдельных плоских элементов, образующих стенку и полки.

Достоинства горячекатаной балки:

· монолитность;

· отсутствие швов;

· простота и дешевизна производства.

Вследствие чего она обладает более высокими показателями прочности и надежности.

Недостатки горячекатаной балки:

· Большая толщина стенок. Из-за утолщенности стенок увеличивается масса самого двутавра, а вследствие и всей конструкции в целом.

· Ограниченность размеров. На российских заводах выпускаются балки с шириной полки не более 400 миллиметров. К тому же, выпускаются они определенной длины – 12 метров. И если, к примеру, нужна балка меньшего размера, то придется отрезать лишнее, что увеличивает ее стоимость.

· Возможность производства стальной горячекатаной балки только на крупных предприятиях. Соответственно стоимость балки возрастает за счет транспортировки в населенные пункты, где нет производящих ее предприятий.

Плюсами сварных является:

· Возможность подобрать нужные размеры. Благодаря этому, можно заказать балку нужной длины, шириной полки и высотой стенки. Вследствие чего заказчик платит только за то, что ему нужно и практически любых размеров.

· Дополнительные конструкционные особенности. В зависимости от требований заказчика сварная балка может быть изготовлена с разными полками, фланцевыми соединениями, дополнительно усилена ребрами жесткости, перфорирована и иметь биметаллический состав.

· Относительно легкий вес. Сварная балка является более легкой конструкцией, что позволяет сэкономить дополнительные денежные средства при фундаментных работах и возведении стен.

Недостатками сварной являются:

· Наличие швов. Это существенно снижает прочность конструкции. Тем более если сварка имеет дефект.

· Использование дополнительных деталей для усиления. Использование арматуры или другого материала при создании ребер жесткости приводит к дополнительным затратам денег и времени, соответственно увеличивая стоимость.

Расчет потребности двутавровых балок

Любые металлические двутавры изготавливаются в строгом соответствии с требованиями ГОСТ и ТУ, поэтому они имеют регламентированную форму и состав.  Благодаря этому, имея нужную документацию, можно легко рассчитать необходимые размеры и параметры двутавров, необходимых для конкретной конструкции.

ГОСТ 8239-89 Двутавры стальные горячекатаные. Сортамент. Настоящий стандарт устанавливает сортамент горячекатаных стальных двутавров с уклоном внутренних граней полок.

ГОСТ 26020-83 Двутавры стальные горячекатаные с параллельными гранями полок. Сортамент. Настоящий стандарт распространяется на стальные горячекатаные двутавры с параллельными гранями полок высотой от 100 до 1000 мм и шириной полок от 55 до 400 мм.

Подробнее ознакомиться с ГОСТами или скачать требуемый, Вы можете на нашем сайте, в разделе Справочник.

Геометрическими характеристиками являются:

· Высота – это расстояние между двумя плоскими площадками, называемыми полками, в сечении двутаврового профиля.

· Ширина – это длина полок двутавра.

· Толщина стенки – это толщина средней плоскости находящейся между полками. Этот параметр является одним из наиболее важных, так как от толщины стенки напрямую зависит несущая способность и прочность двутавра.

· Средняя толщина полки. Полки двутавра не прямоугольные, а имеют неправильную форму. К концам полки они сужаются, а в середине полки, к месту примыкания ее к стенке, расширяются вовнутрь. Поэтому средняя толщина полки рассчитывается по следующей формуле: ширина полки минус толщина стенки деленная на четыре.

· Радиус внутреннего закругления – это параметр закругления полки в месте ее примыкание к стенке. Благодаря тому, что полка примыкает к стенке не под прямым углом, а по радиусу возрастают ее прочностные характеристики. Радиус закругления полки. Так как на концах полки не требуется такая толщина и основная нагрузка идет к центру балки на стенку, то полки двутавра сужаются по радиусу.

· Уклон внутренней части полки. Полка также может идти под определенным углом по внутренней части, расширяясь к центру.

Важно! От этих параметров напрямую зависят технические характеристики двутавра, поэтому все они прописаны в ГОСТе и должны быть выполнены в строгом соответствии с ними.

При определении количества необходимого для различных конструкций материала, выбора способа транспортировки необходимо знать соотношение размеров и массы двутавровых балок. Необходимость перевода одной величины в другую возникает так же при разработке проектной документации.

На сайтах металлопроизводителей можно найти он-лайн калькуляторы для необходимых расчетов, но многие специалисты предпочитают пользоваться справочными данными, указанными в соответствующих государственных стандартах.

Для определения размеров горячекатаных стальных двутавров, вы можете воспользоваться таблицей, приведенной ниже.

Купить двутавровую балку в Новосибирске, Красноярске или Новокузнецке очень просто!

Позвоните и наши специалисты проконсультируют Вас, а также помогут оформить заявку.

Двутавровые и младшие балки – Teinert Metals Inc

Горячекатаные | Оцинкованный

Марка: A36

Размер: 3 Глубина: 3.0005.7 3.000 2.330 0.260 0,170 7,5 3,000 2,509 0,260 0,349
фунтов. / футов	Ширина фланца	Толщина. фланца	Толщина. сети 5,7 3,000 2,330 0,260 0,170 7,5 3,000 2,5090,260 0,349
3.0005.7	2.330	0,260	0,170
3.0007.5	2,509	0,260	0,349
Размер: 4 Глубина: 4.0007.7 4.000 2.663 0.293 0,193 9,5 4,000 2,796 0,293 0,326
фунтов. / футов	Ширина фланца	Толщина. фланца	Толщина. сети 7,7 4,000 2,663 0,293 0,193 9,5 4,000 2,796 0,293 0,326
4.0007.7	2,663	0,293	0,193
4.0009.5	2,796	0,293	0,326
Размер: 5 Глубина: 5.00010 5.000 3.004 0.326 0,214
фунтов. / футов	Ширина фланца	Толщина. фланца	Толщина. Сети 10 5.000 3.004 0.326 0,214
5.00010	3.004	0,326	0,214
Размер: 6 Глубина: 6,00012,5 6,000 3,332 0,359 0,232 17,25 6,000 3,565 0,359 0,465
фунтов. / футов	Ширина фланца	Толщина. фланца	Толщина. сети 12,5 6,000 3,332 0,359 0,232 17,25 6,000 3,565 0,359 0,465
6.00012.5	0,359	0,232
6.00017.25	3,565	0,359	0,465
Размер: 8 Глубина: 8.000 18.4 8.000 4.001 0.425 0,271 23 8,000 4,171 0,425 0,441
фунтов. / футов	Ширина фланца	Толщина. фланца	Толщина. сети 18,4 8,000 4,001 0,425 0,271 23 8,000 4,171 0,425 0,441
8.000 18,4	4.001	0,425	0,271
8.000 23	4. 171	0,425	0,441
Размер: 10 Глубина: 10.000 25.4 10.000 4.661 0.491 0,311 35 10,000 4,944 0,491 0,594
фунтов. / футов	Ширина фланца	Тл. фланца	Толщина. сети 25,4 10,000 4,661 0,491 0,311 35 10,000 4,944 0,491 0,594
10.000 25,4	4,661	0,491	0,311
10.000 35	4,944	0,491	0,594
Размер: 12 Глубина: 12.000 31.8 12.000 5.000 0.544 0,350 35 12,000 5,078 0,544 0,428 40,8 12,000 5,252 0,6590,462 50 12.000 5.477 0.659 0.687
фунтов. / футов	Ширина фланца	Толщина. фланца	Толщина. сети 31,8 12,000 5,000 0,544 0,350 35 12,000 5,078 0,544 0,428 40,8 12,000 5,252 0,659 0,462 50 12.000 5.477 0.659 0.687
12.00031.8	12.000 5.000	0,544	0,350
12.00035	5.078	0,544	0,428
12.00040.8	5.252	0,659	0,462
12.00050	5.477	0,659	0,687

Размер: 15 Глубина: 15.00042.9 15.000 5.501 0.622 0,411 50 15,000 5,640 0,622 0,550
фунтов. / футов	Ширина фланца	Толщина. фланца	Толщина. сети 42,9 15,000 5,501 0,622 0,411 50 15,000 5,640 0,622 0,550
15.00042.9	5.501	0,622	0,411
15.00050	5.640	0,622	0,550
Размер: 18 Глубина: 18.00054.7 18.000 6.001 0.691 0,461 70 18,000 6,251 0,691 0,711
фунтов. / футов	Ширина фланца	Толщина. фланца	Толщина. сети 54,7 18,000 6,001 0,691 0,461 70 18,000 6,251 0,691 0,711
18.00054.7	6.001	0,691	0,461
18. 00070	6.251	0,691	0,711
Размер: 20 Глубина: 20.00066 20.000 6.250 0.795 0,505 75 20,000 6,375 0,795 0,635
фунтов. / футов	Ширина фланца	Толщина. фланца	Толщина. Сети 66 20.000 6.250 0.795 0,505 75 20,000 6,375 0,795 0,635
20.00066	6.250	0,795	0,505
20.00075	6.375	0,795	0,635
Размер: 20 Глубина: 20.50086 20.500 7.000 0.920 0,660 96 20,500 7,250 0,920 0,800
фунтов. / футов	Ширина фланца	Толщина. фланца	Толщина. сети 86 20,500 7,000 0,920 0,660 96 20,500 7,250 0,920 0,800
20.50086	7.000	0,920	0,660
20.50096	7.250	0,920	0,800
Размер: 24 Глубина: 24.00080 24.000 7.000 0.870 0.500 90 24.000 7.125 0.870 0.625 100 24.000 7.250 0.870 0.745
фунтов. / футов	Ширина фланца	Толщина. фланца	Толщина. сети 80 24.000 7.000 0.870 0.500 90 24.000 7.125 0.870 0.625 100 24.000 7.250 0.870 0.745
24.000 80	7.000	0,870	0,500
24.000 90	7,125	0,870	0,625
24. 000 100	7.250	0,870	0,745
Размер: 24 Глубина: 24.500106 24.500 7.875 1.090 0,620 121 24,500 8,050 1,090 0,800
фунтов. / футов	Ширина фланца	Толщина. фланца	Толщина. сети 106 24.500 7.875 1.090 0,620 121 24,500 8,050 1,090 0,800
24.500 106	7,875	1,090	0,620
24.500121	8.050	1,090	0,800

Алюминий

Алюминий: 6061 (Алюминиевая ассоциация) 3 1,637 0,130 2,500 2,030 0,150 2,500 4 2,311 0,150 3,000 2,793 0,170 3,000 5 3.700 0.190 3.500 6 4,030 0,190 4,000 4,692 0,210 4,000 7 5. 800 0.230 4.500 8 6,181 0,230 5,000 7,023 0,250 5,000 10 8,646 0,250 6,000 10,286 0,290 6,000 12 11,672 0,290 7,000 14,292 0,310
Глубина Канал: 33 1,637 0,130 2,500 2,030 0,150 2,500
фунтов. / футов	Толщина. сети	Ширина фланца 3 1,637 0,130 2,500 2,030 0,150 2,500
3.0001.637	0,130	2.500
3.0002.030	0,150	2.500
Глубина Канал: 44 2,311 0,150 3,000 2,793 0,170 3,000
фунтов. / футов	Толщина. сети	Ширина фланца 4 2,311 0,150 3,000 2,793 0,170 3,000
4.000 2.311	0,150	3. 000
4.0002.793	0,170	3.000
Глубина Канал: 5 5 3.700 0.190 3.500
фунтов. / футов	Толщина. сети	Ширина фланца 5 3,700 0,190 3.500
5.0003.700	0,190	3.500
Глубина Канал: 6 6 4,030 0,190 4,000 4,692 0,210 4,000
фунтов. / футов	Толщина. сети	Ширина фланца 6 4,030 0,190 4,000 4,692 0,210 4,000
6.0004.030	0,190	4.000
6.0004.692	0,210	4.000
Глубина Канал: 7 7 5. 800 0.230 4.500
фунтов. / футов	Толщина. сети	Ширина фланца 7 5,800 0,230 4.500
7.0005.800	0,230	4.500
Глубина Канал: 8.000 8 6.181 0.230 5.000 7.023 0,250 5,000
фунтов. / футов	Толщина. сети	Ширина фланца 8 6,181 0,230 5,000 7,023 0,250 5,000
8.0006.181	0,230	5.000
8.0007.023	0,250	5.000
Глубина Канал: 10 10 8.646 0.250 6.000 10,286 0,290 6,000
фунтов. / футов	Толщина. сети	Ширина фланца 10 8,646 0,250 6,000 10,286 0,290 6,000
10.0008.646	0,250	6.000
10.00010.286	0,290	6.000
Глубина Канал: 12 12 11.672 0.290 7.000 14,292 0,310
фунтов. / футов	Тл. сети	Ширина фланца 12 11,672 0,290 7,000 14,292 0,310
12.00011.672	0,290	7.000
12.00014.292	0,310	—

Алюминий: 6061 (Стандарт алюминия) 3 1,963 0,170 2,330 2,591 0,349 2,509 4 2,645 0,190 2,660 3,283 0,326 2,796 5 3,430 0,210 3,000 5,100 0,494 3,284 6 4,302 0,230 3,330 5,099 0,343 3,443 7 6,180 0,345 3,755 8 6. 350 0.270 4.000 8,810 0,532 4,262 10 8,761 0,310 4,660
Глубина Канал: 3 1,963 0,170 2,330 2,591 0,349 2,509
фунтов. / футов	Толщина. сети	Ширина фланца 1,963 0,170 2,330 2,591 0,349 2,509
3.0001.963	0,170	2.330
3.0002.591	0,349	2,509
Глубина Канал: 42,645 0,190 2,660 3,283 0,326 2,796
фунтов. / футов	Толщина. сети	Ширина фланца 2,645 0,190 2,660 3,283 0,326 2,796
4.0002.645	0,190	2,660
4.0003.283	0,326	2,796
Глубина Канал: 53. 430 0.210 3.000 5.100 0,494 3,284
фунтов. / футов	Толщина. сети	Ширина фланца 3.430 0.210 3.000 5.100 0,494 3,284
5.0003.430	0,210	3.000
5.0005.100	0,494	3,284
Глубина Канал: 6 4,302 0,230 3,330 5,099 0,343 3,443
фунтов. / футов	Толщина. сети	Ширина фланца 4,302 0,230 3,330 5,099 0,343 3,443
6.0004.302	0,230	3.330
6.0005.099	0,343	3.443
Глубина Канал: 7 6,180 0,345 3,755
фунтов. / футов	Толщина. сети	Ширина фланца 6,180 0,345 3,755
7.0006.180	0,345	3,755
Глубина Канал: 86.350 0.270 4.000 8.810 0,532 4,262
фунтов. / футов	Толщина. сети	Ширина фланца 6.350 0.270 4.000 8.810 0,532 4,262
8.0006.350	0,270	4.000
8.0008.810	0,532	4.262
Глубина Канал: 108,761 0,310 4.660
фунтов. / футов	Толщина. сети	Ширина фланца 8,761 0,310 4.660
10. 0008.761	0,310	4.660

Младшая балка

Горячекатаный (углерод): A36

Размер	фунт. / футов	Глубина	Ширина фланца	Тл. фланца	Тл. сети 4 3.250 4.000 2,250 0,130 0,092 6 4,400 6,000 1,844 0,171 0,114 8 6,500 8,000 2,281 0,1890,135 10 9,000 10,000 2,690 0,206 0,157 12 11,800 12,000 3,065 0,225 0,177
4	3.250	4.000	2.250	0,130	0,092
6	4.400	6.000	1,844	0,171	0,114
8	6. 500	8.000	2,281	0,189	0,135
10	9.000	10.000	2,690	0,206	0,157
12	11.800	12.000	3,065	0,225	0,177

Калькулятор широкополочной балки

Калькулятор широкополочной балки для расчета размеров широкополочной балки и свойств сечения, включая
момент инерции второй площади, модуль сечения и радиус инерции.

Балка с широкими полками (W-образная форма) представляет собой профиль из конструкционной стали I (или H) формы. Топ и
нижние пластины двутавровой балки называются полками, а
вертикальная пластина, соединяющая фланцы, называется стенкой. В широком фланце
Двутавровые балки, полки почти параллельны друг другу.

Балки с широкими полками являются наиболее часто используемым профилем из конструкционной стали в строительных работах.
Материалами широкополочных балок обычно являются конструкционные стали, такие как A36, A572, A588 и A992.

Обозначение широкополочной балки дает информацию о ширине и весе на единицу длины. Например, W12 X 96 означает глубину 12 дюймов и
96 фунтов на фут веса на единицу длины. Значения глубины обычно являются приблизительными. Для W12 x 96 фактическое значение глубины равно 12,71.
Поэтому фактическое значение глубины является размером, который необходимо проверять при проектировании системы из конструкционной стали.

Размеры стандартных широкополочных балок определены в приложении ASTM
Стандарт А 6/А 6М.

Калькулятор широкополочной балки:

92

Примечание: * Радиус скругления, который используется для расчета свойств сечения
(Ixx, Iyy, Sxx. .) конструкционной широкополочной балки, является расчетным значением для
иметь площадь, равную значению площади, указанному в ASTM A6 / A6M.
Радиус галтели может варьироваться от производителя конструкционной стали к производителю, но
влияние этого изменения на свойства сечения будет незначительным.

Standard I-Beam in Brooklyn, NY by Eastern Steel Corporation

Skip to Content

chevron-leftchevron-rightchevron-upchevron-rightchevron-leftarrow-backstarphonequotecheckbox-checkedsearchwrenchinfoshieldplayconnectionmobilecoin-dollarspoon-knifeticketpushpinlocationgiftfirefeedbubbleshomeheartcalendarprice-tagcredit-cardclockenvelopfacebookinstagramtwitteryoutubepinterestyelpgoogleredditlinkedinenvelopebbbpinteresthomeadvisorangies

Предоставление стальных двутавровых балок нужных вам размеров

  Характерная форма двутавровой балки позволяет ей выдерживать огромный вес и давление без деформации. Это один из наиболее часто используемых компонентов в строительстве и инженерных проектах из-за его прочности и универсальности. В корпорации Eastern Steel Corporation в Бруклине, штат Нью-Йорк, у нас есть навыки и опыт, чтобы поставлять двутавровые балки различных размеров, ширины и толщины в соответствии с вашими потребностями. С 1924 года наша местная компания зарекомендовала себя как ведущий поставщик двутавровых балок и стальных изделий на северо-востоке. Сегодня мы продолжаем эту традицию обслуживания и персонализации, чтобы предоставить вам доступные, изготовленные на заказ строительные материалы, на которые вы можете положиться. Мы приглашаем вас присоединиться к нашей растущей бизнес-семье и открыть для себя готовые двутавровые балки на рынке. Свяжитесь с нами сегодня, чтобы получить конкретную информацию или разместить индивидуальный заказ на двутавровую балку.

Связаться с нами

Стандартная двутавровая балка состоит из конструкционной стали для поддержки всех типов зданий, но в первую очередь жилого строительства. Его уникальная конструкция помогает предотвратить поломку под давлением.

Size	Lbs/Ft	Flange Width	Web Thickness
Size3	Lbs/Ft5.7	Flange Width3.33	Web Thickness0.17
Size	Фунт/фут7,5	Flange Width3.509	Web Thickness0.349
Size4	Lbs/Ft7.7	Flange Width3.663	Web Thickness0.193
Size	Lbs/Ft9.5	Flange Width3.796	Web Thickness0.326
Size5	Lbs/Ft10	Flange Width4.004	Web Thickness0.214
Size6	Lbs/Ft12.5	Flange Width4.332	Web Thickness0.232
Size	Lbs/Ft17.25	Flange Width4.565	Web Thickness0. 465
Size8	Lbs/Ft18.4	Flange Width5.001	Web Thickness0.271
Size	Lbs/Ft23	Flange Width5.171	Web Thickness0.441
Size10	Lbs/Ft25.4	Flange Width5.661	Web Thickness0.311
Размер	фунтов/FT35	Ширина фланца5,944	ВЕЛИКА 0,594
Размер12	фунтов/FT31,8
.	Lbs/Ft35	Flange Width5.078	Web Thickness0.428
Size	Lbs/Ft40.8	Flange Width5.252	Web Thickness0.462
Size	Lbs/Ft50	Flange Width5.477	Web Thickness0.687
Size15	Lbs/Ft42.9	Flange Width5.501	Web Thickness0.411
Size	Lbs/ FT50 ​​	Ширина фланца5. 64	Веб -толщина0,55
Размер18	фунтов/FT54,7	Шид фланца 6,001	.0019 Ширина фланца 6.251	Толщина веб -сайта0,711
размер 2019	фунтов/фут.	Веб -толщина0,635
Размер	фунтов/FT86	Ширина фланца7,06	.Web Thickness0.8
Size24	Lbs/Ft80	Flange Width7	Web Thickness0.5
Size	Lbs/Ft90	Flange Width7.125	Web Thickness0.625
Size	Lbs/Ft100	Flange Width7.245	Web Thickness0.745
Size	Lbs/Ft106	Flange Width7.87	Web Thickness0.62
Размер	Фунтов/фут121	Ширина фланца 8,05	Толщина стенки 0,8

Что такое двутавровые балки?

Стандартная двутавровая балка представляет собой сборный стальной стержень с уникальным I-образным или Н-образным поперечным сечением. Это один из самых эффективных строительных и инженерных материалов, доступных на сегодняшний день, поскольку он идеально подходит для перевозки грузов, не подвергаясь изгибу или деформации. Горизонтальные части двутавровой балки известны как полки, а вертикальные части называются стенками. Хотя традиционно двутавровые балки изготавливаются из катаной стали (процесс, изобретенный во Франции в конце 1840-х годов), современные двутавровые балки обычно изготавливаются со сварными полками и стенками для большей прочности и устойчивости. Кроме того, благодаря современным достижениям в производственных процессах двутавровые балки теперь можно изготавливать и из алюминия. Свяжитесь с Eastern Steel Corporation сегодня, чтобы узнать больше о наших уникальных предложениях по двутавровым балкам.

Для чего используются двутавровые балки?

Двутавровые балки играют важную роль в различных строительных и инженерных проектах. Их непревзойденная конструктивная прочность обеспечивает превосходную несущую способность, а толщина двутавровой балки может быть адаптирована практически для любой работы. Двутавровые балки можно использовать в качестве балок или колонн, в зависимости от стандартов их изготовления, и, возможно, изготавливать на заказ различных размеров, длин и спецификаций. При выборе правильной двутавровой балки для вашего проекта очень важно учитывать приложенную силу, потенциальный вес, переносимый с течением времени, напряжение, которое будет испытывать балка, и силы сжатия. Меньшие двутавровые балки обычно используются для работ, где вес и давление будут минимальными, в то время как большие двутавровые балки служат в качестве основной опоры для наибольшего веса конструкции. Также важно иметь четкое представление о желаемых размерах двутавровой балки, включая размеры, вес на фут, толщину стенки, ширину полки и толщину полки. Наши талантливые специалисты из корпорации Eastern Steel могут рассказать вам обо всех возможных вариантах и ​​найти лучшие характеристики двутавровой балки для ваших уникальных потребностей. Свяжитесь с нами сегодня, чтобы узнать больше.

Универсальность двутавровых балок

В США широкополочные двутавровые балки (ш-образные балки) относятся к наиболее распространенным типам стальных балок, используемых в строительстве. Эти типы балок имеют почти параллельные полки, что придает изделию структурную устойчивость. Однако каждый тип двутавра имеет свою спецификацию и соответствующие стандарты предела текучести. Эти факторы также могут определить подходящую стальную балку для вашего проекта и дать представление об универсальности и надежности балки. Давайте уделим некоторое время обзору этих стандартов:

Американское общество по испытанию материалов (ASTM) A36

Эта стандартная спецификация для углеродистой конструкционной стали охватывает большинство форм, которые могут быть заклепаны, скреплены болтами или сварены для строительных проектов, включая мосты и здания. A36 имеет предел текучести около 36 000 фунтов на квадратный дюйм (250 МПа).

ASTM A588

Эта спецификация, очень похожая на A36, также используется для клепаных, болтовых или сварных материалов в строительстве мостов и зданий. Разница в том, что эта спецификация хорошо работает в ситуациях, когда экономия веса или долговечность имеют первостепенное значение. A588 обладает лучшей атмосферной коррозионной стойкостью и общим пределом текучести от 42 000 до 60 000 фунтов на квадратный дюйм (290 – 410 МПа).

ASTM A992

A992 — идеальная спецификация для каркаса зданий. Покрывая прокатные профили для использования в строительстве и каркасе мостов, A992 имеет предел текучести около 50 000–65 000 фунтов на квадратный дюйм (340–450 МПа).

ASTM A709

A709 относится к профилям и стержням, изготовленным из углерода и высокопрочных низколегированных материалов. Эта спецификация обычно доступна в четырех различных пределах текучести и хорошо работает в строительстве мостов.

АСТМ А572

A572 — идеальная спецификация для высокопрочной низколегированной конструкционной стали. Он охватывает пять различных классов форм в этой категории и хорошо работает в строительстве. Как и A588, A572 имеет предел текучести примерно 50 000 фунтов на квадратный дюйм (340 МПа).

Каковы преимущества двутавровых балок?

  Двутавровые балки ежедневно используются в строительных и инженерных проектах по всему миру. Они предлагают строителям и подрядчикам множество полезных преимуществ, позволяющих год за годом делать их конструкции прочнее и долговечнее. Некоторые из наиболее распространенных преимуществ двутавровых балок включают в себя:

• Сопротивление давлению: Двутавровые балки изготавливаются таким образом, чтобы выдерживать огромное давление конструкций. Эта превосходная устойчивость к давлению делает здания, мосты и другие конструкции более надежными и обеспечивает повышенную структурную целостность, чтобы выдержать испытание временем.
• Индивидуальная прочность: Двутавровые балки могут быть изготовлены по вашим уникальным спецификациям. Это означает, что их вторые моменты площади могут быть выше, что делает их более жесткими относительно их площади поперечного сечения. Этот факт означает повышенную прочность по отношению к материалу и весу вашего строительного проекта.
• Форма Эластичность: Двутавровые балки известны своей эффективностью при выдерживании сдвигающих и изгибающих нагрузок в плоскости их стенок. Это свойство обеспечивает универсальную прочность при минимальном весе по сравнению с другими строительными материалами и присущую им способность противостоять огромным нагрузкам, возлагаемым на них.

Почему стоит выбрать корпорацию Eastern Steel для двутавровых балок?

Корпорация Eastern Steel существует уже почти 100 лет. За это время наши специалисты по изготовлению помогли тысячам коммерческих клиентов, строителей и подрядчиков изготовить на заказ строительные материалы с двутавровыми балками, в которых они нуждаются. Мы работаем с вами от проекта до поставки, воплощая ваши уникальные потребности в дизайне стали, и предлагаем самый прочный и надежный продукт, который вы найдете. Наша приверженность нашим клиентам означает, что вы получаете доступ к лучшим материалам, методам и опытному персоналу для вашего проекта, а также к ресурсам, которые вам нужны для полного успеха вашей сборки. Свяжитесь с нами, чтобы узнать больше обо всем, что может предоставить наша компания.

О нас

Обратитесь в Eastern Steel Corporation за стальными двутавровыми балками высшего качества в Нью-Йорке

Если вам нужны высококачественные стальные балки для вашего проектирования или строительства, сделайте Eastern Steel Corporation вашим главным поставщиком. Наши специалисты изготовят на заказ двутавровые балки, которые вы хотите, в соответствии с вашим дизайном и применением, и придадут вашим конструкциям прочность и долговечность, которые вы ожидаете от лучших. Свяжитесь с нами сегодня чтобы начать.

Свяжитесь с нашей компанией по поставкам стали, чтобы получить продукцию, которая повышает устойчивость и ценность ваших зданий.

Позвоните сейчас

Калькулятор веса балки

Таблица веса стандартной двутавровой балки

Тип	Марка	Размер сечения (мм)					Площадь сечения (см2)	Периметр секции (м)	Теоретическая масса кг/м	Примечание
		Н	Б	т1	т2	р
HW	100×100	100	100	6	8	10	21,9	0,571	17. 19	100×100×6×8
	125×125	125	125	6,5	9	10	30.31	0,72	23,79	125×125×6,5×9
	150×150	150	150	7	10	13	40,55	0,864	31,83	150×150×7×10
	175×175	175	175	7,5	11	13	51,43	1,013	40,37	175×175×7,5×11
	200×200	200	200	8	12	16	64,28	1,156	50,46	200×200×8×12
		200	204	12	12	16	72,28	1,164	56,74	200×204×12×12
	250×250	250	250	9	14	16	92. 18	1,454	72,36	250×250×9×14
		250	255	14	14	16	104,68	1,464	82.17	250×255×14×14
	300×300	294	302	12	12	20	108.31	1,738	85.02	294×302×12×12
		300	300	10	15	20	120,43	1,746	94,54	300×300×10×15
		300	305	15	15	20	135,43	1,756	106,31	300×305×15×15
	350×350	344	348	10	16	20	145,99	2,026	114,6	344×348×10×16
		350	350	12	19	20	173,87	2,042	136,49	350×350×12×19
	400×400	388	402	15	15	24	179,24	2,313	140,7	388×402×15×15
		394	398	11	18	24	187,6	2,317	147,27	394×398×11×18
		400	400	13	21	24	219,48	2,333	172,29	400×400×13×21
		414	405	18	28	24	296,18	2,371	232,5	414×405×18×28
		400	408	21	21	24	251,48	2,349	197,41	400×408×21×21
		428	407	20	35	24	361,44	2. 403	283,73	428×407×20×35
ХМ	150×100	148	100	6	9	13	27,25	0,662	21,39	148×100×6×9
	200×150	194	150	6	9	16	39,76	0,948	31.21	194×150×6×9
	250×175	244	175	7	11	16	56,24	1,146	44,15	244×175×7×11
	300×200	294	200	8	12	20	73. 03	1,338	57,33	294×200×8×12
	350×250	340	250	9	14	20	101,51	1,628	79,69	340×250×9×14
	400×300	390	300	10	16	24	136,74	1,919	107,34	390×300×10×16
	450×300	440	300	11	18	24	157,38	2,017	123,54	440×300×11×18
	500×300	482	300	11	15	28	146,45	2,094	114,96	482×300×11×15
		488	300	11	18	28	164,45	2. 106	129,09	488×300×11×18
	600×300	582	300	12	17	28	174,49	2,292	136,97	582×300×12×17
		588	300	12	20	28	192,49	2.304	151,1	588×300×12×20
		594	302	14	23	28	222,37	2,32	174,56	594×302×14×23
ХН	175×90	175	90	5	8	10	23. 21	0,683	18.22	175×90×5×8
	200×100	198	99	4,5	7	13	23,59	0,761	18,52	198×99×4,5×7
		200	100	5,5	8	13	27,57	0,767	21,64	200×100×5,5×8
	250×125	248	124	5	8	13	32,89	0,96	25,82	248×124×5×8
		250	125	6	9	13	37,87	0,966	29,73	250×125×6×9
	300×150	298	149	5,5	8	16	41,55	1,153	32,62	298×149×5,5×8
		300	150	6,5	9	16	47,53	1,159	37,31	300×150×6,5×9
	350×175	346	174	6	9	16	53,2	1,348	41,76	346×174×6×9
		350	175	7	11	16	63,66	1,358	49,97	350×175×7×11
	400×150	400	150	8	13	16	71. 12	1,356	55,83	400×150×8×13
	400×200	396	199	7	11	16	72,16	1,546	56,65	396×199×7×11
		400	200	8	13	16	84.12	1,556	66.03	400×200×8×13
	450×150	450	150	9	14	20	83,41	1,448	65,48	450×150×9×14
	450×200	446	199	8	12	20	84,95	1,638	66,69	446×199×8×12
		450	200	9	14	20	97,41	1,648	76,47	450×200×9×14
	500×200	496	199	9	14	20	101,27	1,736	79,5	496×199×9×14
		500	200	10	16	20	114,23	1,746	89,67	500×200×10×16
		506	201	11	19	20	131,29	1,76	103. 06	506×201×11×19
	600×200	596	199	10	15	24	121,24	1,927	95.17	596×199×10×15
		600	200	11	17	24	135,2	1,937	106.13	600×200×11×17
		606	201	12	20	24	153,26	1,951	120,31	606×201×12×20
	700×300	692	300	13	20	28	211,49	2,51	166. 02	692×300×13×20
		700	300	13	24	28	235,49	2,526	184,86	700×300×13×24
	800×300	792	300	14	22	28	243,45	2,708	191.11	792×300×14×22
		800	300	14	26	28	267,45	2,724	209,95	800×300×14×26
Стальная свая НР	200×200	200	204	12	12	16	72,28	1,164	56,74	200×204×12×12
	250×250	244	252	11	11	16	82. 06	1,446	64,42	244×252×11×11
		250	255	14	14	16	104,68	1,464	82.17	250×255×14×14
	300×300	294	302	12	12	20	108.31	1,738	85.02	294×302×12×12
		300	300	10	15	20	120,43	1,746	94,54	300×300×10×15
		300	305	15	15	20	135,43	1,756	106. 31	300×305×15×15
	350×350	338	351	13	13	20	135,25	2,02	106.17	338×351×13×13
		344	354	16	16	20	166,63	2,038	130,8	344×354×16×16
		350	350	12	19	20	173,87	2,042	136,49	350×350×12×19
		350	357	19	19	20	198,37	2,056	155,72	350×357×19×19
	400×400	388	402	15	15	24	179,24	2,313	140,7	388×402×15×15
		394	405	18	18	24	215,18	2,331	168,92	394×405×18×18
		400	400	13	21	24	219,48	2,333	172,29	400×400×13×21
		414	405	18	28	24	296,18	2,371	232,5	414×405×18×28
		400	408	21	21	24	251,48	2,349	197,41	400×408×21×21
		428	407	20	35	24	361,44	2. 403	283,73	428×407×20×35

Таблица массы горячекатаной двутавровой балки

Технические характеристики	Высота (мм)	Ширина фланца (мм)	Толщина стенки (мм)	Теоретическая масса (кг/м)
10	100	68	4,5	11.261
12,6	126	74	5	14.223
14	140	80	5,5	16,89
16	160	88	6	20. 513
18	180	94	6,5	24.143
20а	200	100	7	27.929
20б	200	102	9	31.069
22а	220	110	7,5	33.07
22б	220	112	9,5	36.524
25а	250	116	8	38.105
25б	250	118	10	42.03
28а	280	122	8,5	43. 492
28б	280	124	10,5	47.888
32а	320	130	9,5	52.717
32б	320	132	11,5	57.741
32с	320	134	13,5	62,765
36а	360	136	10	60.037
36б	360	138	12	65.689
36с	360	140	14	71.341
40а	400	142	10,5	67,598
40б	400	144	12,5	73. 878
40с	400	146	14,5	80.158
45а	450	150	11,5	80,42
45б	450	152	13,5	87.485
45с	450	154	15,5	94,55
50а	500	158	12	93.654
50б	500	160	14	101.504
50с	500	162	16	109.354
56а	560	166	12,5	106. 316
56б	560	168	14,5	115.108
56с	560	170	16,5	123,9
63а	630	176	13	121.407
63б	630	178	15	131,298
63с	630	180	17	141,189

Диаграмма веса

горячекатаной двутавровой балки для легкого режима работы

Технические характеристики	Высота (мм)	Ширина фланца (мм)	Толщина стенки (мм)	Теоретическая масса (кг/м)
8	80	50	4,5	7,52
10	100	55	4,5	9,46
12	120	64	4,8	11,5
14	140	73	4,9	13,7
16	160	81	5	15,9
18	180	90	5. 1	18,4
18а	180	100	5.1	19,9
20	200	100	5,2	21
20а	200	110	5,2	22,7
22	220	110	5.4	24
22а	220	120	5,4	25,8
24	240	115	5,6	27,3
24а	240	125	5.6	29,4
27	270	125	6	31,5
27а	270	135	6	33,9
30	300	135	6,5	36,5
30а	300	145	6,5	39,2
33	330	140	7	42,2
36	360	145	7,5	48,6
40	400	155	8	56,1
45	450	160	8,6	65,2
50	500	170	9,5	76,8
55	550	180	10,3	89,8
60	600	190	11. 1	104
65	650	200	12	120
70	700	210	13	138
70а	700	210	15	158
70б	700	210	17,5	184

Таблица размеров двутавровых балок и руководство

Двутавровые балки, также известные как двутавровые, жилищного строительства, а также объектов гражданского строительства. Воспользуйтесь этой таблицей размеров двутавровой балки и руководством, чтобы выбрать правильную двутавровую балку для своего проекта, а затем купите перепрофилированные МАТЕРИАЛЫ, чтобы найти отличные предложения на новые и бывшие в употреблении двутавровые балки.

Купить двутавровые балки сейчас

Говоря на языке двутавровых балок

Выбор подходящей двутавровой балки для вашего проекта начинается со знания и понимания нескольких основных терминов, которые используются для описания ее конструктивных свойств и характеристик структурной целостности. В зависимости от того, что вы строите, вам не нужно быть инженером, чтобы выбрать двутавровую балку нужного размера. Вот несколько наиболее важных терминов, которые следует знать:

• Фланец: Фланцы двутавровой балки — это верхняя и нижняя горизонтальные пластины или линии, которые делают ее похожей на заглавную букву «I», если смотреть с креста. угол сечения.
• Толщина полки : относится к толщине упомянутых выше полок и влияет на несущую способность балки.
• Толщина стенки: Это толщина стали в вертикальном сечении двутавровой балки.
• Радиус скругления: Относится к области, где происходит переход между стенкой и полками.
• Ширина фланца: Относится к ширине фланцев сверху и снизу балки.
• Глубина: Это высота между верхней и нижней полками.

Типы и формы двутавровых балок

В общем, две наиболее распространенные формы двутавровых балок — S-образная и W-образная. S-образные двутавровые балки имеют конические полки. Они больше всего напоминают заглавную букву «I», если смотреть на них крест-накрест. W-образные двутавровые балки имеют прямые или параллельные полки, которые имеют тенденцию быть длиннее, что придает им вид заглавной буквы H при повороте на бок, поэтому их также часто называют двутавровыми балками.

Различия между двутавровыми и двутавровыми балками.

Двутавровые балки изготавливаются из катаной стали и обычно тяжелее, чем S-образные двутавровые балки. Это означает, что они могут выдерживать большее усилие, чем двутавровые балки, и их, как правило, используют в коммерческих строительных проектах, где нагрузки выше. Двутавровые балки, как правило, легче и часто используются в проектах жилищного строительства, где слишком большой вес или сила на стене могут создать структурную проблему.

Конструктивно двутавровые балки можно использовать для пролетов до 330 футов, а двутавровые балки можно использовать для пролетов до 100 футов.

Правильный выбор двутавровой балки для вашего проекта

При выборе правильного размера и типа двутавровой балки для вашего проекта важно учитывать приложенную к ней силу, весовую нагрузку, которую она должна выдерживать, а также натяжение и сжатию он подвергнется.

Меньшие двутавровые балки можно использовать для проектов, где давление и вес будут больше, а большие размеры следует использовать для конструкций, которые должны выдерживать большую нагрузку. Вы можете использовать приведенную ниже таблицу в качестве общего руководства, которое поможет вам выбрать правильную длину и толщину для вашей двутавровой балки.

Размеры двутавровой балки американского стандарта

Найдите выгодные предложения на двутавровые балки

После того, как вы определились с нужным типом и размером двутавровой балки, проверьте наш ассортимент новых и бывших в употреблении двутавровых балок, чтобы узнать, есть ли у нас то, что вам нужно. Поскольку стоимость строительных материалов растет, перепрофилированные МАТЕРИАЛЫ могут сэкономить вам целое состояние по сравнению со стоимостью покупки новых.

Искать на складе двутавровые балки

Подробнее на сайте repurposedMATERIALS

Чтобы узнать о более разумных способах сэкономить деньги и не допустить попадания использованных материалов на свалки, изучите широкий ассортимент использованных и неиспользованных излишков материалов на сайте repurposedMATERIALS сегодня. Найдите идеальные материалы для вашего следующего проекта по непревзойденным ценам!

Купить сейчас

Китайские поставщики горячекатаных двутавровых балок, китайские производители двутавровых профилей-OneSteelMetals

углеродистая и легированная сталь

стальная двутавровая балка с китайским стандартом

Стальные двутавровые балки китайского стандарта были изготовлены методом горячей прокатки в соответствии с китайским стандартом горячекатаного стального профиля (GB/T 706 GB/T 700, GB/T 1591 GB/T706-2008), который имеет коническую полку . Наш завод имеет большой запас для продажи, для китайского стандарта горячекатаной двутавровой балки мы можем предложить следующие марки стали Q235B, Q345B, ASTM A36, SS400, а также можем предложить услуги горячего цинкования и резки.

Имя	Size（mm）					Across section	Weight
	h	b	d	t	r1	CM2	KG/M
10	100	68	4. 5	7.6	3.3	14.3	11.2
12.6	126	74	5	8.4	3.5	18.1	14,2
14	140 8.587 80 9587 9587 77.5870005 9458 4 999999999999999999999999999999999999999 9000 9000 9587 9587 9000 . 0016 9000 77 170 7 170 77 . Published by admin View all posts by admin 80 5.57 80 5. 5 5.5 5.5 5.5 5.577 80 80 80 80 9.1 3.8 21.5 16.9 16 160 88 6 9.9 4 26.1 20,5 18 180 180 180 180 180 6. 5 10.7 4.3 30.6 24.1 20a 200 100 7 11.4 4.5 35.5 27.9 20b 200 102 9 11. 4 4.5 39.5 31.1 22a 220 110 7,5 12,3 4,8 42 33 33 33 33 33 . 4587 22b 220 112 9.5 12.3 4.8 46.4 36.4 25a 250 116 8 13 5 48.5 38.1 25b 250 118 10 13 5 53. 5 42 28a 280 122 8.5 13.7 5.3 55.45 43.4 28b 280 124 10.5 13.7 5.3 61.05 47. 9 32a 320 130 9,5 15 15 1682 5.8 67.05 52.7 32b 320 132 11.5 15 5.8 73.45 57,7 32C 320 134 13,5 9000 9000 13,5 9000 9000 13,5 9000 9000 9000 13,5 9000 9000 9000 13,5 9000 9000 9000 4587 15 5. 8 79.95 62.8 36a 360 136 10 15.8 6 76,3 59,9 36B 360 138 360 138 360 138 360 138 360 138 360 138 360 138 360 12 15.8 6 83.5 65.6 36c 360 140 14 15,8 6 90,7 71,2 40A 40087 4008 40099 4008 4008 4008 400 400 400 400 400 400 400 400 400 400 400 400 400 400 400 400 400 400 400 400 4008 4008 4008 4008 40087 40A 40A 40A 0005 142 10. 5 16.5 6.3 86.1 67.6 40b 400 144 12.5 16.5 6.3 94.1 73.8 40c 400 146 14.5 16. 5 6.3 102 80.1 45a 450 150 11.5 18 6.8 102 80.4 45b 450 152 13.5 18 6. 8 111 87.4 45c 450 154 15,5 18 9005 6.8 120918 120 6818 12087 120 120 120 12087 12087 12087 12087 12087 1208716870005 94.5 50a 500 158 12 20 7 119 93. 6 50B 500 160 14 20 20 0005 7 .0005 129 101 50c 500 162 16 20 7 139 109 56A 560 166 12. 5 .0005 7.3 135.25 106.2 56b 560 168 14.5 21 7.3 146,45 115 56C 560 170 170 170
