Вес арматуры, таблица веса (масса) за 1 метр арматуры

‘+
‘

‘+
‘{{n}}’ +
‘{{o}}’ +
‘{{t}}’ +
‘

‘+
‘


При проведении строительно-монтажных работ расчет массы металлических изделий крайне важен, поскольку он позволяет оценить итоговые параметры возводимых конструкций и определить стоимость материала (для этого берется вес арматуры 10 мм за метр). Для проведения подсчетов можно использовать специальные таблицы, в которых указаны параметры прутков и их расчетная масса, а также популярные онлайн-калькуляторы, для применения которых нужно знать точные данные о технических характеристиках металлопроката.


Зная точную массу прокатных материалов, вы сможете существенно сэкономить, правильно подобрав транспортное средство для их транспортировки. Если вы не уверены, что сможете правильно произвести расчеты, в компании «Региональный Дом Металла» помогут узнать вес арматуры 12 мм за метр с предельной точностью, поскольку рассчитают его по специальной формуле. Посмотреть доступные виды арматуры для фундамента.

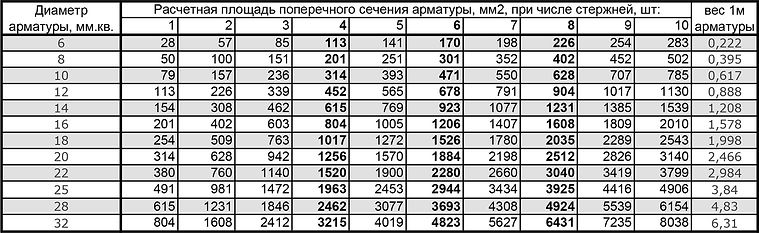

Таблица веса арматуры


Узнать, какую массу имеет изделие – арматура 12 вес 1 метра, можно из таблиц, в которых указываются:


  • масса одного погонного м изделия;


  • количество метров проката в одной тонне;


  • диаметр  проката в миллиметрах;


  • площадь сечения прутков в сантиметрах квадратных;


  • класс стали, используемой в производстве.
























Сортамент
Масса 1 метра

Масса (теоретич.), кг.
Предельн. отклонения, %

6
0,222
+9 / -7

8
0,395

10
0,617
+5 / -6

12
0,888

14
1,21

16
1,58
+3 / -5

18
2,0

20
2,470

22
2,980

25
3,850

28
4,830

32
6,310
+3 / -4

36
7,990

40
9,870

45
12,480

50
15,410
+2 / -4

55
18,650

60
22,190

70
30,210

80
39,460




В большинстве случаев, используя таблицу, вы сможете найти искомую величину. Если же определить вес арматуры 16 мм за метр таблица не помогла, можно прибегнуть к использованию онлайн-калькулятора по размеру для проведения расчетов. Для его применения необходимо знать следующие параметры: диаметр проката, длину прутков и их количество. Калькулятор посчитает массу общую и для одного стержня, общую длину прутков, объем в кубометрах. Существуют также калькуляторы, которые основываются на справочных данных при подсчете. Чтобы воспользоваться ими, нужно знать ГОСТ, по которому изготовлен прокат, материал изготовления и сортамент (наименование проката). Существуют так же товары, для которых данный инструмент не пригоден, один из таких продуктов — сетка кладочная, страницу которой можно найти тут.


Масса арматуры


Что же делать, если под рукой нет онлайн-калькулятора, а данным таблиц в интернете вы не очень доверяете? Все просто – определить вес арматуры 8 мм за метр вы можете самостоятельно, воспользовавшись самым обычным калькулятором. Чтобы узнать массу погонного метра металлопроката, нужно определить общую длину прутков, а затем умножить удельную массу погонного метра изделия на количество метров. Для расчета используется формула: 1 м х (3,14 х D x D/4). Произведя действия в скобках, получим геометрическую площадь круга с заданным диаметром. Не нашли что искали? Возможно вам будет интересна страница с затворами трубопроводными, найти которую можно тут: https://rdmetall.ru/truboprovodnaya-armatura/zatvory/.


Таким образом, вес погонного метра арматуры получаем, умножив объем на удельную массу изделия, равную 7850 килограмм на кубометр. Пример вычислений для одного м прутка диаметром 8 миллиметров. Объем металла: 1 м х (3,14 х 0,008 м х 0,008 м/4) = 0,00005024. Удельная масса: 0,00005024 кубометр х 7850 килограмм на кубометр = 0,394384 килограмма. В формулу можно подставлять любое значение D, и получать точные данные по любому металлопрокату, что позволит определить стоимость конструкций для строительства.

Таблица весов арматуры А3, масса, характеристики и применение

Арматура — неотъемлемая часть фундамента, с которого, как правило, начинается любое строительство сооружения. С её помощью также изготавливают железобетонные плиты, фонарные столбы и другие ж/б конструкции. Масса арматуры А3 прямо зависит от диаметра прутка и длины. 3 класс арматуры требует для её создания специальной стали, в число которых входит 25Г2С. Она отлично подходит для зон повышенной сейсмической активности, а также имеет свойство превосходного сваривания.

Отличительным фактором данного класса арматуры является рифлёная поверхность, благодаря которой сцепление с бетоном более крепкое, в отличие от арматуры с гладкой поверхностью. Эта марка имеет отличные характеристики в плане сжатия и разрыва, что препятствует растрескиванию бетона и обеспечивает более длительной срок службы ж/б конструкций.

Характеристики и технология производства А3

Этот тип арматуры изготавливается с помощью таких методов:

  1. упрочненный вытяжкой;
  2. горячекатаный;
  3. термически упрочненный.

Выпускаются эти прутки немерные и мерные. Мерная длина состоит из прутков 6м и 11,7м, а немерная длина — это любой отрезок арматуры вплоть до 11. 7 метра, но не более. Допустимый процент немерной длины в партии равен 10.

Сегодня производство арматуры входит в число главных направлений современного металлопроката. Такая популярность обусловлена тем, что чаще всего арматура применяется в строительной сфере. Вес арматуры А3 позволяет также выполнять каркасные работы. Процесс изготовления включает следующие этапы:

  • приём и транспортировка стали;
  • правка;
  • чистка;
  • резка;
  • гибка;
  • сварка сеток и каркасов, если необходимо.

На крупных предприятиях изготовление полностью автоматизировано, небольшие производители работают в ручном режиме. Из-за разных трудозатрат, стоимость продукции может отличаться. Обычно в цеху имеется две линии, где изготавливается арматура, — для бухт и прутков. Хранится готовая продукция на специальных стеллажах, с соблюдением требуемых норм.

Таблица весов арматуры А3

В ниже приведённой таблице указаны данные веса погонного метра арматура А3.

Наименьший диаметр прутков класса А3 равняется 6мм, а наибольший 40мм. Ниже представлена таблица веса арматуры А3.

Примечание: цифры в скобках — масса прутка Bp-I.

Если вдруг у вас не оказалось под рукой таблицы, вес прутка можно рассчитать следующим образом. Для начала найдём объём: 1 м x (0,785 x D x D). В скобках это геометрическая площадь круга диаметром D и удельный вес арматуры А3, который равняется 7850 кг/м.куб.

Для примера рассчитаем вес арматуры класса А3 20мм. Итак, расчёт объема: 1(м)*(0.785*0.02*0.02) =0,000314 м3. Затем вес: 0,000314*7850=2,4649, что примерно равно значению в таблице.

История возникновения арматуры А3

Изначально с момента появления железобетонных конструкций армирование не проводилось. Такая технология стала возможна благодаря цветоводу из Франции Жозефу Монье, который жил в период 1823-1906 г.г.

Начиная с 1861 года, он был занят поисками укрепления садовых кадок. И вот уже в 1867 году, 16 июля, он получил свой первый патент в этой области, который дал сдвиг в разработке ж/б конструкций. Спустя время учёные и строители переняли эстафету его опытов и разработок, которые существенно улучшили характеристики каркаса в железобетоне. На сегодняшний день мы имеем арматуру А3 в том виде, в котором она представлена.

Разновидности и применение

Арматура 3 класса изготавливается из низко- и высокоуглеродистой стали диаметром 6-40мм. Из-за разных условий применения такой арматуры, она подразделяется на два типа:

  • напряженная;
  • ненапряженная.

Считается, что А3 12мм самая востребованная в строительстве. Вес 1 метра арматуры А3 12мм согласно таблице всего 0,888 грамм. С ней легко и удобно работать, но в то же время она достаточно жёсткая для вязки каркаса и сетки. Её применяют при армировании несъемной опалубки. При возведении частных домов или дач, используется ленточный фундамент, где и применяется арматура такого диаметра.

Для проектировщиков, чтобы оценить стоимость строительства, крайне важно знать вес метра арматуры А3. Однако провести подсчёт этой величины придется в том случае, если необходимо подготовить проект или требуется изменить диаметр прутка арматуры, при отсутствии необходимого.

Напоминаем, что все заинтересованные лица могут без особого труда сделать заказ и купить арматуру в Москве с помощью нашего сайта или посетив нас по адресу г. Москва, ул. Расплетина д. 5, предварительно согласовав время и дату.



Расчет длины арматуры | Tekla User Assistance

Tekla Structures

Не зависит от версии

Tekla Structures

Среда

Не зависит от среды

У вас есть три варианта расчета длины арматурного стержня в Tekla Structures:

  • Вдоль центральной линии (метод по умолчанию)
  • Сумма длин сторон
  • Использование формулы

Вдоль центральной линии

Вычисление длины центральной линии используется по умолчанию (если для параметра XS_USE_USER_DEFINED_REBAR_LENGTH_AND_WEIGHT установлено значение FALSE).




При расчете длины центральной линии по умолчанию используется фактический диаметр арматурного стержня. В приведенном выше примере длина центральной линии рассчитывается следующим образом:
450 – (30 + 14) + 2*3,14*(30+14/2)*1/4 + 250 – (30 + 14) = 670,1
Где:

  • 30= радиус изгиба
  • 14=фактический диаметр (12 номинальный)

Сумма длин сторон (SLL)

Расчет суммы длин сторон основан на размерах прямых сторон и не принимает во внимание радиус изгиба.


Этот расчет используется, когда для параметра XS_USE_USER_DEFINED_REBAR_LENGTH_AND_WEIGHT установлено значение TRUE, а для параметра XS_USE_USER_DEFINED_REBARSHAPERULES установлено значение TRUE. В нашем примере длина арматурного стержня будет:
450 + 250 = 700
Если значение длины отображается как ноль в отчетах и ​​запросах, вам необходимо определить длину в Диспетчер форм арматурных стержней для каждой формы следующим образом:

  1. В полях спецификации гибки щелкните правой кнопкой мыши L и выберите SLL (Сумма длин участков) во всплывающем меню.
    См. пример:


  2. Щелкните Обновить
  3. Нажмите Сохранить

Использование формулы

В Диспетчере форм арматурных стержней можно также использовать формулу для расчета общей длины арматурного стержня.


Для параметров XS_USE_USER_DEFINED_REBAR_LENGTH_AND_WEIGHT и XS_USE_USER_DEFINED_REBARSHAPERULES необходимо установить значение TRUE. В нашем простом примере, чтобы учесть радиус изгиба и рассчитать длину по внешней поверхности арматурного стержня, выберите (формула) из всплывающего меню в L и введите следующую формулу для расчета длины:
S1 + S2 + 2*3,14*(RS + DIA)*1/4
Где

  • S1 = длина прямого участка 1 (406)
  • S2= длина прямого участка 2 (206)
  • RS = радиус закругления (30)
  • DIA=фактический диаметр (14)

Крючки

Крючки учитываются по длине и рассчитываются так же, как и любые другие обычные гибки во всех других средах, кроме США. В условиях США размер крюка — это необходимая дополнительная длина по сравнению с прямым стержнем. Это обрабатывается в файле rebar_config.inp с помощью параметра PullOutShowUSHookDims. Дополнительные сведения см. в разделе Параметры армирования для чертежей.

Точность

Точность размеров арматурных стержней определяется в файле rebar_config.inp. Значения могут различаться в каждой среде. Показанные ниже значения взяты из ..\Environments\Common\system\rebar_config.inp .

Следующие настройки определяют точность и округление длин участков:

  • ScheduleDimensionRoundingAccuracy=1.0
  • ScheduleDimensionRoundingDirection=»ВНИЗ»

Следующие настройки определяют точность и округление общей длины:

  • ScheduleTotalLengthRoundingAccuracy=10.0
  • ScheduleTotalLengthRoundingDirection=»ВНИЗ»

Другие параметры, влияющие на расчет длины арматурного стержня:
XS_USE_ONLY_NOMINAL_REBAR_DIAMETER

См.

также

Расчет длины отрезка арматурного стержня



это было полезно?

Чего не хватает?

Калькулятор веса арматуры

— легко рассчитать вес арматурного стержня

Вики

Теперь вы можете легко рассчитать вес арматуры, используемой на строительной площадке, с помощью этого простого и расширенного калькулятора веса арматуры.

Калькулятор арматуры Использование:

Процедура использования этого калькулятора для расчета веса арматуры очень проста. Для этого необходимо выполнить следующие шаги:

Арматурный стержень

  • Нет необходимости измерять размеры арматурного стержня, поскольку на рынке доступны арматурные стержни стандартных размеров.
  • Просто введите диаметр и длину арматурного стержня в соответствии с указаниями инженера-строителя. Обязательно введите диаметр стержня в миллиметрах.
  • Пропустите поле количества, если вы хотите рассчитать вес только одного арматурного стержня.
  • Введите количество стержней в поле количества, если вы хотите оценить вес арматуры в комбинациях.
  • Результаты будут отображаться в кг и кг/м.


Стандартные размеры и вес арматуры (арматурных стержней)

Стандартные размеры арматурного стержня, доступные на рынке, следующие:

Размер стержня (диаметр) Вес/масса на метр (кг/м)

    9018 /s Area (sq.mm)
6 mm 0.222 28.3
8 mm 0.395 50.3
10 mm 0. 617 78.6
12 mm 0.888 113.1
16 mm 1.58 201.2
18 mm 2 254.6
20 mm 2.47 314.3
22 mm 2.98 380.3
25 mm 3.85 491.1
28 mm 4.83 616
32 mm 6. 31 804.6
36 mm 7.99 1018.3
40 mm 9.86 1257.2
45 mm 12.50 1591.1
50 mm 15.42 1964.3

Таблица веса арматуры

Формула расчета веса арматуры

Вы также можете рассчитать вес арматуры вручную на сайте, но мы рекомендуем вам использовать этот калькулятор. Вес арматуры можно легко рассчитать, используя стандартную формулу, указанную ниже:

W= (D 2 /162,28)* L

Где «D» и «L» — диаметр и длина арматурного стержня соответственно.
