СОДЕРЖАНИЕ

  • Таблица весов арматуры
  • Расчёт арматуры
  • Сколько метров арматуры в тонне
  • Для каких марок стали можно применять описываемые расчёты?

Стальная арматура высокого качества — дорогостоящий конструктивный материал. Чтобы он не остался на строительстве после завершения армокаркаса (напрасно потраченные деньги), или чтобы не пришлось завозить его второй раз (дополнительные затраты на транспорт), необходимо:

  • уметь его правильно рассчитывать по проектной документации или без неё;
  • переводить объём в массу, массу в длину для каждого диаметра стержня.

Продавцы арматуры устанавливают цены на неё за тонну, погонный метр, единицу изделия (один стержень определённой длины) или одну бухту. В этой связи важно научиться соотносить между собой все виды используемых мер. Это поможет выбрать наименее дорогой вариант и сэкономить.

Таблица весов арматуры

Диаметр в мм (d)

Вес 1 метра арматуры в кг

Кол-во погонных метров в тонне

6

0,222

4504,5

8

0,395

2531,65

10

0,617

1620,75

12

0,888

1126,13

14

1,21

826,45

16

1,58

632,91

18

2

500

20

2,47

404,86

22

2,98

335,57

25

3,85

259,74

28

4,83

207,04

32

6,31

158,48

36

7,99

125,16

40

9,87

101,32

45

12,48

80,13

50

15,41

64,89

55

18,65

53,62

60

22,19

45,07

70

30,21

33,1

80

39,46

25,34

Расчёт арматуры

Ориентировочный расчёт арматуры можно выполнять до выпуска готовой проектной документации. Для этого нужно знать сечение ленты фундамента или монолитной плиты. От его (сечения) величины вычисляют 0,001 часть. Это соответствует 0,1 % — минимальному коэффициенту армирования, установленному нормативными документами. Вычисленное таким образом значение — это общая площадь сечения всех стержней арматуры.

Полученное значение делят на количество рабочих стержней в двух слоях (стержней может быть 4, 6 или больше, если конструкция представляет не ленту, а плиту). В результате получают площадь сечения одного стержня. Далее из формулы S = π·d²/4, находим диаметр стержня.

По площади сечения стержня нетрудно найти вес одного погонного метра

M = S·ρ

Где М-вес одного погонного метра, S-площадь сечения, ρ-удельный вес стали 7,85 г/см³. Определив общую длину рабочей арматуры, узнаём её массу. Подобным расчётом вычисляем массу монтажной арматуры, при этом задаёмся диаметром без расчёта, он равен 8 или 10 мм (гладкая арматура АI (A240)).

При наличии проектной документации расчёт арматуры упрощается. Определяем по чертежу длину арматуры каждого вида, вычисляем по формуле или находим по таблице массу погонного метра через диаметр стержней, перемножаем, получаем массу всей длины арматуры. Добавляем несколько процентов (используем опыт грамотного строителя) на нахлёст (применяется при продольном соединении стержней), раскрой и на запас. Расчёт готов. С данными о массе или длине каждого вида арматуры можно производить заказ.

Сколько метров арматуры в тонне

Такие переводы проще производить, руководствуясь данными из таблиц. Смотрим таблицу выше. Если в какой-то момент это сделать невозможно, вычисление производят с помощью калькулятора.

Например, нужно определить, сколько метров арматуры диаметром 12 мм содержит одна тонна продукции. Сначала по формуле M = S·ρ находим вес погонного метра. Вместо S (площадь сечения) подставляем формулу S = π·d²/4, где d- диаметр арматуры (12 мм или 0,012 м). Удельный вес стали ρ нам известен – 7,85 г/см³ (7850кг/м³). Перемножая, получаем: М=3,14·0,012²/4·7850 кг/м³ = 0,8874 кг. Теперь одну тонну (1000 кг) делим на 0,8874, получаем ответ: одна тонна содержит 1126 метров арматуры диаметром 12 мм.

Учитывая предыдущий расчёт, определим, какое количество 12-мм стержней длиной 11,7 м содержится в одной тонне металла. Зная массу одного погонного метра (0,8874 кг), вычисляем сразу количество стержней в тонне: К=1000/(0,8874·11,7) = 96,3 шт.

Для каких марок стали можно применять описываемые расчёты?

Приведенная выше методика расчёта является универсальной, её можно использовать для всех марок стали — от класса AI (A240) до AVI (A1000). Несмотря на то, что в шесть классов арматурных сталей входят три десятка марок, расчёт с одинаковой степенью точности можно использовать для любой из них. Дело в том, что массы легирующих элементов для каждой марки столь незначительны по сравнению с массой железа, что плотность сплавов можно считать неизменной — 7,85 кг/дм³ (7850 кг/м³).

Наша продукция

  • Арматура

    Широко востребованным видом металлического проката в строительстве и производстве железобетонных изделий является арматура. ..

  • Арматура 25Г2С

    Металлические стержни различного диаметра, которые обобщённо называют арматурой, применяются для…

  • Гладкая арматура А1

    Гладкая арматура — это стальной стержень, обладающий круглым сечением и диаметром от 6 мм…

  • Рифленая арматура А3

    Рифленая арматура — это стальной стержень, обладающий круглым сечением и диаметром от 6 мм…

  • Виды резки металла

    Резка металла может производиться при помощи различных технологий, выбор зависит от требований к точности и качеству разреза. Рассмотрим, какие виды резки металла предлагают современные прои…

  • Как сделать забор из профнастила своими руками

    Профнастил – популярный материал для изготовления заборов и ограждений. К преимуществам относят невысокую стоимость, легкий вес, обеспечивающий простоту монтажа, привлекательный внешний вид,…

  • Виды сварки металлов

    Сварка металла – метод металлообработки, который позволяет соединять различные детали, в том числе, изготовленные из разных сортов металла. Этот метод был известен еще в семнадцатом столетии…

    • Анкеровка арматуры в бетоне: таблица, расчет, длина

    Анкеровка арматуры в бетоне (таблица, основные стандарты и нормативы будут указаны ниже) представляет собой запуск металлических стержней за сечение на длину отрезка передачи усилий с прутков на железобетон. То есть, это закрепление концов армировочных прутьев в толще бетона.

    Анкеровка является очень важным процессом, от правильности которого зависят качество, прочность, способность выдерживать различные нагрузки железобетонного монолита. Арматура призвана усиливать бетонную конструкцию, воспринимать и брать на себя нагрузки, делать монолит долговечным, надежным и цельным. Элементы арматуры бывают жесткими и гибкими, обычно выполняются из стали или композитных материалов.

    Размер и тип крепления во многом определяется характеристиками и условиями эксплуатации определенных участков, где нагрузка передается с металлических прутьев на материал. Способов выполнения анкеровки существует несколько, предварительно важно правильно провести расчеты, определив такие ключевые параметры, как метод закрепления, длина анкеровки арматуры и т.д.

    Содержание

    • 1 Разновидности анкеруемой арматуры
    • 2 Базовая длина анкеровки
    • 3 Способы анкеровки
      • 3.1 Прямая
      • 3.2 Отгибом
      • 3.3 Клеевой
      • 3. 4 Сварные соединения
      • 3.5 Соединение внахлест

    Разновидности анкеруемой арматуры

    Классификация арматуры довольно обширна, металлические стержни выбирают по нескольким параметрам, расчет учитывает максимум нюансов. По условиям работы арматура бывает напрягаемой и ненапрягаемой. По расположению в ЖБ конструкции может быть поперечной и продольной.

    Поперечная арматура не позволяет появляться наклонным трещинам, препятствует скалывающим напряжениям, которые появляются возле бетонных опор. Продольная арматура не дает распространяться вертикальным трещинам в определенных продольных зонах, где сосредоточены в бетоне растягивающие напряжения.

    Классификация арматуры по назначению:

    • Распределительная – закрепляет каркас методом сварки в положении, указанном в проекте
    • Рабочая – воспринимает усилия, появляющиеся под воздействием тяжести конструкции, внешних нагрузок и т.д.
    • Монтажная – повышает жесткость арматурного каркаса при сборке и транспортировке на объект
    • Анкерная – предназначена для крепления к конструкции разного типа закладных деталей

    В зависимости от диаметра стержня и назначения металлических деталей арматура может быть канатной, стержневой, проволочной (сечением до 10 миллиметров) и т. д.

    Для создания качественного арматурного каркаса используются только специальные профильные прутки. Чем более прочным будет бетон и подходящей по условиям эксплуатации арматура, тем надежнее и прочнее получится железобетонная конструкция.

    Базовая длина анкеровки

    Прямая анкеровка и с лапками применяется лишь с арматурой периодического профиля. Гладкие растянутые прутья крепят петлями, крюками, приваренными поперечными элементами, анкерными устройствами. Крюки, петли и лапки мастера не советуют использовать для сжатой арматуры (кроме гладкой, которая иногда подвергается растяжению).

    Рассчитывая длину анкеровки арматуры, учитывают класс стали, профиль, сечение, прочность бетона, напряженное состояние монолита в зоне анкеровки, способ анкеровки и конструктивные особенности.

    Формула для расчета базовой (оптимальной) длины анкеровки

    , призванной передавать усилия в стали с полным расчетным показателем сопротивления Rs на бетон:

    Тут:

    • Asи us – площадь поперечного диаметра стержня и периметр сечения, которые высчитывают по номинальному диаметру
    • Rbond – сопротивление по расчетам сцепления арматурных прутьев с бетоном, которое принимается равномерно по всей длине анкеровки и высчитывается по формуле Rbond= η1η2Rbt

    η1 – коэффициент, который зависит от вида поверхности арматуры:

    • Гладкая (класс А240) – 1.5
    • Периодический профиль, холоднодеформируемая арматура (класс А500) – 2.0
    • Периодический профиль, термомеханически упрочненная и горячекатаная (классы А300-500) – 2.5

    η2 – коэффициент, который зависит от диаметра арматуры:

    • Диаметр меньше или равно 32 миллиметрам – 1. 0
    • Сечение 36 и 40 миллиметров – 0.9

    Расчетная длина анкеровки стержней высчитывается по формуле:

    Тут:

    • lo,an– базовая длина анкеровки
    • As,cal, As,ef– площади поперечного диаметра арматуры
    • а – коэффициент влияния на показатель напряженного состояния бетона, прутьев, конструктивных особенностей изделия в зоне анкеровки

    Определение коэффициента а:

    • Прутья периодического профиля, прямые концы, а также гладкая арматура с петлями/крюками (без устройств для растянутых прутьев) – 1.0
    • Сжатые стержни – 0.75

    Длина анкеровки может быть уменьшена в соответствии с диаметром и числом поперечной арматуры, а также величиной поперечного обжатия бетона там, где осуществляется анкеровка.

    Способы анкеровки

    Методов выполнения анкеровки существует несколько. Могут использоваться клеевое и сварочное соединение, прямая анкеровка и с отгибом, разные лапки, крюки, петли и т. д. Длина анкеровки рассчитывается на этапе проектирования и соблюдается точно. Арматура должна быть со всех сторон защищена достаточным слоем бетонного монолита.

    Несколько нюансов при выполнении анкеровки:

    • Если сечение прутьев больше 16 миллиметров, к стандартному добавляют поперечное армирование.
    • Когда используется гнутая арматура, особое внимание уделяют величине загиба прутьев, чтобы бетон в месте загиба не раскалывался.
    • Анкеровка загибом с лапками и прямой метод актуальны лишь для периодического профиля.
    • Гладкие прутья анкеруют специальными приспособлениями, приваренными поперечными прутьями, крюками/петлями.
    • Сжатая арматура – запрещено анкеровать загибом (за исключением применения гладких прутьев).

    Прямая

    Данный тип анкеровки используется при условии позволения геометрии конструкции и в защитном слое бетона. Подходит исключительно для периодического профиля. Несущая способность бетона может быть увеличена благодаря наличию дополнительного обжатия камня от внешних силовых факторов там, где выполнена анкеровка. Таким образом эффективность сцепления повышается.

    При использовании прямой анкеровки продольное усилие старается надколоть монолит в защитном слое бетона из-за работы касательных напряжений. Длина анкеровки зависит от множества факторов, но в защитном слое сцепление не стоит делать без поперечной арматуры или дополнительных мероприятий, которые исключат скалывание слоя защиты бетонной конструкции и воспримут касательные напряжения.

    Зона скола слоя защиты может быть увеличена путем установки по верху продольной перпендикулярной арматуры. Диаметр/шаг хомутов в месте прямой анкеровки в слое защиты определяются в соответствии с типом диаметра и хомута арматуры продольной.

    Если речь идет об элементах из мелкозернистого бетона А, расчетную длину анкеровки увеличивают на: 5 ds  для сжатого бетона и 10 ds для растянутого. Длина прямой анкеровки иногда может быть уменьшена в соответствии с параметрами поперечной арматуры и величиной поперечного обжатия бетона, но максимум на 30%. Фактическая длина анкеровки берется минимум 15 ds и 200 миллиметров.

    Отгибом

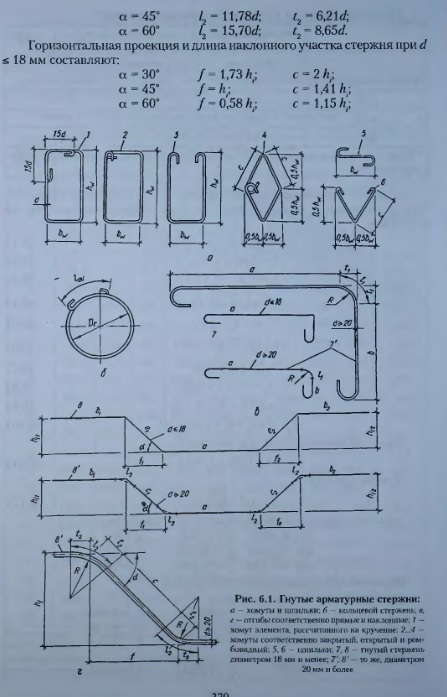

    Гибка арматурных прутьев осуществляется в условиях завода либо на объекте (вручную, гибочным роликом сменного типа или гибочным станком). Гнут без нагрева. Анкеровку растянутых прутьев выполняют крюком (отгиб на 45-135 градусов) либо петлей (отгиб на 180 градусов). Крюки можно размещать вертикально или горизонтально.

    При применении данного метода анкеровки растягивающее продольное усилие старается разогнуть загнутые концы стержней и смять слой бетона по радиусу отгиба. Там, где может случиться разгиб, устанавливают дополнительные поперечные пруты.

    Выполняя анкеровку с отгибом на угол 90 градусов, нужно сделать так, чтобы длина прямого участка кончика была минимум 12 ds, при 180 градусов – минимум 70 миллиметров и 4ds. Прямые участки захода прутка от грани начала перехода усилия с металла на бетон до места начала отгиба равны минимум 3 ds. Если же прямой участок равен менее 10 ds, анкеровка в расчете сечения оправки не учитывается.

    Длину расчетную при отгибе определяют стандартным методом, используя значение базовой длины анкеровки. Можно уменьшать значение, но максимум на 30%. При этом, общая длина анкеровки ни в каких расчетах не может быть меньше расчетной.

    Отгибая конец поперечной арматуры под углом 135 градусов, оставляют прямой участок минимум 75 миллиметров и 6 dsw, для отгиба на 90 градусов – минимум 8 dsw. Поперечная арматура требует надежного отгиба крюка на 135 миллиметров. Диаметр отгиба зависит от минимального диаметра оправки и продольного прутка. Отгиб хомута размещают в сжатой зоне бетонной конструкции (сечения элемента).

    Минимальный диаметр оправки для отгиба (крюка) прутка поперечного для периодического профиля составляет минимум 3 ds, для арматуры гладкой – минимум 2. 5 ds.

    Минимальный диаметр оправки зависит от диаметра стержня:

    • Для периодического профиля – 5 dsпри ds менее 20 миллиметров и 8 ds при ds более 20 миллиметров.
    • Гладкая арматура – 2.5 dsпри ds меньше 20 миллиметров и 4 ds при ds больше 20 миллиметров.

    Минимальный диаметр загиба крюков и петлей в свету: 6 ds при ds меньше 16 миллиметров и 8 ds при ds больше 16 миллиметров.

    Минимальный диаметр оправки (когда армируется продольная рабочая арматура) для прутков периодического профиля (при отсутствии прямого участка анкеровки) назначается от 6-7 ds при ds меньше 20 миллиметров и 9 ds при ds больше 20 миллиметров.

    Метод анкеровки определяется проектировщиком. В ситуациях, когда расчетный диаметр отгиба (в работе с продольной арматурой) невозможно геометрически расположить в сечении конструкции, диаметр или число арматуры увеличивают. Либо меняют метод анкеровки.

    Клеевой

    Данный метод предполагает некоторые особенности, которые нужно изучить до начала работ.

    Как выполнять клеевую анкеровку:

    • До нанесения клея сталь выправляется на специальном станке, чистится от ржавчины и грязи, обезжиривается.
    • Компоненты для приготовления клеевого состава взвешивают, отмеряют и измельчают в вибромельнице при температуре максимум 80 градусов. Клей хранится не больше 3 лет в проветриваемом сухом помещении.
    • Состав на прутки наносится в специальной установке. Клей образует пленку толщиной до 2 миллиметров над поверхностью арматуры. Далее на слой роликами наносятся волнообразные рифления с шагом 6-8 миллиметров и высотой волн 2 миллиметра. Этот этап предполагает нагрев прутков до 100 градусов и выполнение прямо перед закладкой в опалубочную конструкцию.
    • После установки в опалубку стержней нужно сделать так, чтобы они не соприкасались с другими элементами.

    Следует помнить, что стержни с нанесенным на них клеем нужно защитить от солнца и влаги, транспортировать в защитной упаковке. Если пленка клея повреждается, ее восстанавливают нанесением еще одного слоя мягкого клея (при температуре около 100 градусов или после взаимодействия с ацетоном).

    Сварные соединения

    Контактной (стыковой или точечной) сваркой соединяются арматура периодического профиля или гладкая горячекатаного типа, закладные детали, арматурная проволока. Иногда используют ручную или дуговую сварку, но только в работе с арматурой класса А500.

    Способы и типы сварки прутьев и деталей выбирают, исходя из особенностей эксплуатации конструкции, технологических возможностей, параметров свариваемости стали. Если выполняются крестообразные соединения с применением контактно-точечной сварки, следят за должным обеспечением восприятия сетками напряжения (не должно быть меньше расчетного сопротивления). Обычно такие соединения используют с целью обеспечения нужного расположения прутков друг к другу при транспортировке и укладке в бетонную конструкцию.

    В условиях завода создают арматурные каркасы, сетки стыковой или контактно-точечной сваркой. Когда делают закладные детали, используют сварку под флюсом, применяемую для тавровых соединений. А вот нахлесточные можно делать контактно-рельефной сваркой.

    При выполнении монтажа готовых элементов используют полуавтоматическую сварку, которая позволяет обеспечить нужный уровень качества и жесткости соединений.

    Соединение внахлест

    Стыки ненапрягаемой арматуры можно стыковать внахлест при вязке/стыковке сеток и каркасов, но диаметр не должен быть больше 36 миллиметров. Стыки делают в растянутых зонах элементов изгиба, в местах полного использования стали.

    Важно, чтобы стыки элементов растянутой/сжатой арматуры, сеток имели в рабочем направлении перехлест минимум параметр Lan. Стыки вязаных и сварных конструкций располагаются вразбежку. Без разбежки можно стыковать при выполнении конструктивного армирования и там, где арматура используется максимум на 50%.

    Из гладкой стали А1 стыки внахлест арматуры в бетоне делают так, чтобы в месте стыкуемых сеток по всей длине нахлеста находилось минимум 2 поперечных прутка. Так можно стыковать внахлест каркасы, где арматура находится в одностороннем порядке.

    Места стыков сеток в нерабочем расположении делают внахлест между рабочими крайними прутками. В процессе вязки перехлест изделий должен находиться в местах минимальных крутящих/изгибающих моментов. Если так сделать не получается, значение нахлеста устанавливают равным минимум 90 диаметрам арматуры. Часто крестообразный перехлест усиливают специальными хомутами, вязальной проволокой.

    Длина перехлеста зависит от сечения прутков. Обычно в работе используют рифленые стержни А3, поэтому длину нахлеста арматуры в бетоне можно рассчитать.

    Такие значения указаны в СНиП:

    • Арматура 10 – 300 миллиметров
    • Арматура 12 – 380 миллиметров
    • Арматура 16 – 480 миллиметров
    • Арматура 18 – 580 миллиметров
    • Арматура 22 – 680 миллиметров
    • Арматура 25 – 760 миллиметров

    Ниже указаны показатели для анкеровки разной арматуры:

    Изучив все правила и нормативы, сделать анкеровку арматуры в бетоне можно самостоятельно. Главное – соблюдать технологию и верно выполнить предварительные расчеты.

    Калькулятор арматуры

    Калькулятор арматуры



    Калькулятор арматуры 1

    Диаметр арматуры, мм


    Длина стержней, метры


    Количество стержней


    Цена за тонну


    Калькулятор арматуры 2

    Диаметр арматуры, мм


    Длина стержней, метры


    Общий вес арматуры, кг


    Стоимость за тонну













    Диаметр арматуры12
    мм
    Количество прутков10
    штук
    Длина прутков по6
    метров
    Общий вес арматуры53. 24
    кг
    Общая длина арматуры60
    метров
    Объем арматуры0.007
    м3
    Вес одного метра арматуры0.887
    кг
    Вес одного прутка арматуры5.324
    кг
    Общая стоимость1064.84


    Калькулятор арматуры 1

    Рассчитает общий вес арматуры, ее общий объем, вес одного метра и одного стержня арматуры.

    По известным диаметру и длине арматуры.

    Калькулятор арматуры 2

    Рассчитает общую длину арматуры, ее объем и количество стержней арматуры, вес одного метра и одного стержня.

    По известным диаметру и общему весу арматуры.

    Расчет основан на весе одного кубического метра стали в 7850 килограмм.



    При строительстве дома очень важно правильно рассчитать количество арматуры для фундамента. Сделать это вам поможет наша программа. С помощью калькулятора арматуры можно, зная вес и длину одного стержня узнать общий вес необходимой вам арматуры, либо необходимое количество стержней и их общую длину. Эти данные помогут быстро и легко рассчитать объем арматуры для выполнения необходимых вам работ.



    Для расчета арматуры нужно также знать и тип фундамента дома. Здесь существует два распространенных варианта. Это плитный и ленточный фундаменты.



    Плитный фундамент применяется там, где на пучинистый грунт требуется установить тяжелый дом из бетона или кирпича с большими по массе железобетонными перекрытиями. В таком случае фундамент требует армирования. Производится оно в два пояса, каждый из которых состоит из двух слоев стержней, расположенных перпендикулярно друг к другу.

    Рассмотрим вариант расчета арматуры для плиты, длина стороны которой составляет 5 метров. Арматурные стержни размещаются на расстоянии порядка 20 см друг от друга. Следовательно, для одной стороны потребуется 25 стержней. На краях плиты стержни не размещаются, значит, остается 23.

    Теперь, зная количество стержней, можно рассчитать их длину. Здесь следует обратить внимание, что пруты арматуры не должны доходить до края 20 см, а, значит, исходя из длины плиты, длина каждого стержня составит 460 см. Поперечный слой, при условии, что плита имеет квадратную форму, будет таким же.
    Также мы должны рассчитать количество арматуры, необходимое для соединения обоих поясов.

    Предположим, что расстояние между поясами 23 см. В таком случае одна перемычка между ними будет иметь длину в 25 см, так как еще два сантиметра уйдут на крепление арматуры. Таких перемычек в нашем случае будет 23 в ряду, поскольку они делаются в каждой ячейке на пересечении поясов арматуры.
    Располагая этими данными, мы можем приступать к расчету с помощью программы.



    Ленточный фундамент используется там, где на не слишком устойчивом грунте предполагается возводить тяжелый дом. Представляет собой такой фундамент ленту из бетона или железобетона, которая тянется по всему периметру здания и под основными несущими стенами. Армирования такого фундамента также производится в 2 пояса, но благодаря специфике ленточного фундамента арматуры на него потребляется гораздо меньше, а, значит, и стоить он будет дешевле.

    Правила раскладки арматуры примерно те же, что и для плиточного фундамента. Только стержни должны оканчиваться уже в 30-40 см от угла. А каждая перемычка должна на 2-4 см выступать за прут, на котором она лежит. Расчет вертикальных перемычек осуществляется по тому же принципу, что и при подсчете необходимой длины арматуры для плитного фундаменты.

    Обратите внимание, что и в первом, и во втором случаях арматуру необходимо брать с запасом минимум в 2-5 процентов.

    Арматура А3 от производителя в Москве, Санкт-Петербурге, Екатеринбурге, Челябинске, Новосибирске, Нижнем Новгороде, Ижевске, Казани, Иркутске, Хабаровске, Перми, Краснодаре, Крыму.

    Арматура А3 изготавливается для армирования обычных или напряженных конструкций из железобетона. Требованиями ГОСТ 5781 определены свойства (как технические, так и механические) к изделиям этого типа.

    Все существующие виды арматуры подразделяются на классы от А1 — до А6. Соответственно, чем выше номер класса, тем, соответственно, выше прочность изготовляемого изделия из металлопроката.

    На рисунке изображена арматура а3 — периодический профиль, у которого 2 продольных и поперечных ребра, идущие вдоль винтовых линий.


    Классификация арматуры. Классификационные признаки. Арматура А3. Виды.

    Классификация арматуры осуществляется на основании присущих ей определенных механических свойств.

    Рассмотрим основные механические свойства, на основании которых осуществляется классификация арматуры по классам:

    1. Класс прочности – это нормируемое значение предела текучести стали (условное или физическое), которое установлено стандартом и измеряется в Н/мм (ньютон на 1 миллиметр в квадрате).


    2. Шаг выступов (поперечных) – это расстояние между двумя центрами последовательных, поперечно расположенных выступов. Оно измеряется параллельно продольной расположенной оси самого стержня.


    3. Угол наклона выступов (поперечных) – это угол, который образуется между поперечным рифлением по отношению к продольно расположенной оси стержня.


    4. Высота выступов (поперечных) – это расстояние, измеряемое от максимальной по высоте точки поперечного выступа и до поверхности стержня (в периодическом профиле), которое измеряется строго под прямым углом (перпендикулярно) к продольно расположенной оси стержня арматуры.


    5. Номинальный диаметр (номер профиля) арматурной стали периодического профиля – это диаметр круглого гладкого стержня, равновеликого ему по общей площади поперечного сечения .

    Арматура А3 бывает следующих видов:

    1. А 400;


    2. А 500;


    3. 35ГС;


    4. 25Г2С.

    Арматура 25Г2С.

    Данная разновидность арматуры А3 очень широко используется в строительстве сооружений и реконструкции зданий. Нередко ее используют для армирования несущих или вспомогательных конструкций. Ее основные характеристики:

    1. Прочность.

    2. Надежность.

    Специальная конструкция арматуры дает уникальную возможность не только повышать эксплуатационные характеристики сооружений, но и использовать горячекатаное изделия весьма экономично.

    Арматура А500С.

    Арматура А3 данного вида отличается особой термомеханической и термической прочностью. Ее используют для упрочнения особо ответственных конструкций. Для ее изготовления используют сталь марки 3пс.

    Ее размещают внутри железобетонной конструкции, обеспечивая тем самым ей особую жесткость, а также используют при необходимости армирования дорожного полотна.

    Арматура может быть размещена двумя способами:

    — поперечным;

    — продольным.

    Виды арматуры А 500 и ее применение в строительстве.

    1. Д8. Используется для армирования не только полов, но и стен.


    2. Д14. Обширно применяется, когда необходимо значительно минимизировать использование стали при строительстве.


    3. Д18. Широко распространена при проведении реконструкций зданий.

    Помимо типовой арматуры, произведенной в форме прутьев, нередко для строительных целей может быть использованы такие разновидности арматуры как: прядь, пучок или канат.

    Арматура 35ГС.

    До конца прошлого века в металлургической промышленности арматура 35ГС имела наибольшее распространение. Особым спросом пользовались изделия, диаметр которых составлял от 6 мм — до 12 мм (исключительно четные числа). С их помощью изготавливались типовые крупнопанельные конструкции из железобетона. Изменение экономических условий и многочисленные преобразования вынудили строительные предприятия использовать арматуру в стержнях исключительно больших диаметров. В современных условиях распространена арматура в форме бухтового проката (диаметр изделий от 6 мм — 10 мм).

    Арматура 35ГС – разновидность сортового металлопроката. Это горячекатаная сталь, которая может иметь два вида профиля:

    — гладкий;

    — поперечный.

    Качество сырья и марки стали, используемые для ее изготовления, позволяют классифицировать арматуру по следующим признакам:

    • По прочности;


    • По степени свариваемости;


    • По стойкости к коррозийному воздействию.

    К примеру, маркировка арматуры цифрой 10, означает, что данный вид металлопроката может быть использован для упрочненной вытяжки или также для термически упрочненной стали.


    Требования ГОСТ к производству арматуры А3

    Обычно изделие изготавливают периодического (рассмотренного выше) профиля, но, по желанию заказчика, оно может быть гладким.

    В соответствии с ГОСТ, диаметр изделия может быть от 0,6 см – до 4 см. Минимальная длина стержней — 600 сантиметров, а максимальная – 1200 сантиметров.

    Стержни арматуры А3 могут быть выпущены:

    1. Мерной длины.


    2. Отрезки немерной длины.


    3. Отрезки мерной длины с допустимым наличием немерных отрезков, длина которых от 2 м. (ограничение: не превышать 15%, рассчитываясь от всей партии арматуры).

    Важно:

    В случаях предварительного согласования с заказчиком возможно осуществлять изготовление стержней, длина которых от 500 см – до 25 м. В этом случае допускается наличие немерных отрезков от 3 метров – до 6 метров. В конечном результате их количество не должно быть выше 7%, считая от всей массы поставляемой партии.

    Арматура А3 — марки стали, используемые для изготовления.

    Арматура А3 производится из следующих марок стали:

    — 35ГС;

    — 25Г2С;

    — 32Г2Рпс.

    В отечественной индустрии наиболее востребована и чаще всего используется сталь первого вида (35ГС).

    Считается, что данный вид стали – это аналог марки Ст5, которая использовалась для производства изделий из металлопроката до середины 20 века. Немного позже состав стали стал модернизироваться: в нем была значительно увеличена массовая доля марганца и кремния. Это позволило повысить предел ее текучести, но, одновременно существенно понизилась пластичность, свариваемость и холодостойкость металла. В результате высокого содержания в изделии углерода (от 0,3% — до 0,39%), полученная арматура А3 начала относиться к категории изделий, называемых ограниченно свариваемыми. Использование арматуры возможно при температурах режимах не ниже 40 градусов.

    Химический состав стали марки 35Гс.

    Название химического элемента Содержание в процентах
    Углерод (С) 0,30% — 0,37%
    Марганец (Mn) 0,80% — 1,20%
    Кремний (Si) 0,69% — 0,90%
    Хром (Cr) от 0,30%
    Никель (Ni) от 0,30%
    Сера (S) от 0,045%
    Фосфор (Р) от 0,040%
    Медь (Cu) от 0,30%

    Арматура А3.

    Область применения.

    Арматура класса А3 достаточно широко распространена для изготовления многих металлоконструкций. Ее применение дает возможность повысить прочность конструкций из железобетона, способствует повышению эксплуатации многих покрытый (полов, дорог).

    Часто ее используют для армирования участков конструкций, которые постоянно подвергаются повышенным нагрузкам, а также при осуществлении фиксации стяжек из бетона. Она не только придает повышенную прочность всей получаемой конструкции, но и эффективно защищает ее от возможной деформации.

    Продольные ребра профиля и наличие поперечных выступов на изделии обеспечивают отличное сцепление арматуры с бетоном.

    Размещение арматуры А3 продольным способом позволяет снизить возможный риск распространения наклонных трещин или также применяется для регулирования растягивающего напряжения, а поперечная арматура используется для наиболее прочного связывания бетона сжатой зоны.

    Арматура А3 производится со следующими допустимыми отклонениями:

    Длина стержня Точность порезки Допустимое отклонение, см.
    До 6 м Обычная точность +50 мм
    До 6 м Повышенная точность +25 мм
    Свыше 6 м Обычная точность + 70 мм
    Свыше 6 м Повышенная точность + 35 мм

    Кривизна стержней не должна превышать 0,6% от всей длины изделия.


    Как осуществляется маркировка, транспортировка и хранение арматуры?

    ГОСТом 7500 определены основные требования, предъявляемые к хранению, транспортировке и маркировке арматуры А3.

    1. Стержни арматуры А3 подлежат обязательной связке катанкой, проволокой в прочную упаковку. Вес всей упаковки не должна превышать 15-ти тонн.


    2. По предварительным требованиям заказчика, стержни могут быть расфасованы и упакованы в небольшие связки от 3 т – до 5 тонн.


    3. К каждой связки обязательным является прикрепление ярлыка, на котором следует отразить условное обозначение класса арматуры.

    Устройство фундамента | КАРАТ

    Заказать услугу

    Арматурные каркасы


    Арматура – это стальные отдельные стержни, которые составляю часть железобетонных конструкций. Используется для усиления бетона, воспринимает растягивающие и сжимающие усилия.

    По назначению конструкции арматуру разделяют на рабочую, распределительную, монтажную и хомуты. Рабочая арматура предназначена для восприятия в основном растягивающих усилий от собственного веса конструкций и внешних нагрузок, а в отдельных случаях также и сжимающих усилий.

    Распределительная арматура служит для равномерного распределения нагрузок между стержнями рабочей арматуры и для обеспечения их совместной работы. Соединяем распределительную арматуру с рабочей с помощью сварки или вязки обеспечивая их совместную работу. Поперечные рабочие стержни в сварных арматурных каркасах балок предохраняют бетон от появления косых трещин около опор и облегчают сборку каркасов. В колоннах хомуты препятствуют выпучиванию вертикальных стержней арматуры. Распределительная арматура связывает рабочие стержни между собой, препятствуя смещению рабочей арматуры при бетонировании. Так называемую несущую арматуру применяем в случаях, когда она используется и в конструкциях, и для подвески опалубки. При применении одиночных арматурных стержней из гладкой арматуры для их лучшего закрепления в бетоне концы стержней, делаем загнутыми в виде крюков.

    До начала работ по заготовке арматуры наши специалисты устанавливают точную длину стержней, которую надо отрезать. На детально разработанных арматурных чертежах проставлены обычно все размеры: длина, высота, заложение отогнутой части. В рабочих эскизах изгибы прутьев показываются без закруглений. Эти закругления должны быть плавными. Наиболее употребительные радиусы перегибов колеблются в пределах 10-15 диаметров стержня.

    Электросварка является основным способом соединения арматурных стержней. Электрошлаковая сварка плавлением применяется для сварки стержней диаметром от 20 до 80 мм. Так как при малоэтажном строительстве применяется арматура меньшего сечения, сварные соединения мы не применяем, а применяем бессварные.

    Бессварные соединения выполняем с помощью проволочных соединительных элементов — фиксаторов. Фиксаторы применяем из проволоки диаметром 0,8-1,8 мм. С их помощью выполняются одно- и двусторонние соединения арматурных стержней диаметрами 5-32 мм. В местах стыкования стержни связываем проволокой двойными узлами. Расстояние между стыками, расположенными в разных сечениях, применяем не менее длины нахлестки или полунахлестки. Стыки не должны совпадать с местами изгиба стержней.

    Монтаж арматуры ведем укрупненными пространственными элементами. Последовательность установки арматурных элементов принимается в зависимости от условий производства работ. Монтаж проводим в четкой последовательности установки отдельных элементов, способов их подачи, скрепления узлов и применения временных приспособлений. Перед установкой арматуры опалубку очищяем от мусора, проверяем на соответствие проектным размерам. При установке опалубки соблюдаем размеры защитного слоя, предохраняющего арматуру от коррозии, и расстояний между стержнями. Толщина защитного слоя применяем от 10-50мм. Защитный слой бетона обеспечиваем установкой бетонных или стальных подкладок, упоров и поперечных стержней между арматурой и опалубкой. Подкладки из обрезков арматурной стали, выходящие на лицевую сторону железобетонной конструкции, ставить не рекомендуется, так как это зачастую приводит к появлению на поверхности бетона ржавых пятен.

    Работы по устройству и демонтажу опалубки


    палубкой называется формообразующая временная конструкция, предназначенная для формования монолитных бетонных и железобетонных конструкций и состоящая из собственно формы, поддерживающих лесов и крепежных устройств. Работниками нашей организации опалубка выставляется устойчиво и прочно, что обеспечивает правильность и неизменяемость конструкции, качество поверхности бетона.


    В производстве работ мы применяем опалубку деревянную или из ламинированной фанеры. Для изготовления элементов деревянной опалубки применяем доски, древесностружечные и древесноволокнистые плиты.

    Распалубование конструкций производим с обеспечением сохранности опалубки. Поддерживающие стойки удаляем только после снятия боковой опалубки и осмотра распалубленных конструкций. Распалубование несущих железобетонных конструкций производим после достижения бетоном не менее 70% прочности.

    Наш отдел технического контроля, качество опалубки определяет по следующим параметрам:

    • соответствие форм и геометрических размеров опалубки рабочим чертежам;

    • совпадение осей опалубки с разбивочными осями конструкций и сооружений;

    • вертикальности и горизонтальности опалубочных плоскостей;

    • правильности установки закладных деталей, пробок и т. п.;

    • плотности стыков и сопряжений элементов опалубки с доборами по месту, с ранее уложенным бетоном или подготовкой.

    Преимущества заказа у нас

    Впечатляющая скорость
    работы

    Строительство — наша основная
    специализация

    Скидки при заказе
    нескольких услуг

    Примеры работ

    Заказать услугу

    Соединение стержней арматуры нахлестом на растяжение

    Длина нахлеста стержней арматуры при соединении (анкеровке) определяется из условий, по которым  усилие, действующее в арматуре, должно быть воспринято силами сцепления арматуры с бетоном, действующими по длине анкеровки, и силами сопротивления соединения стержней арматуры.

    Нормы ACI 318-05 для анкеровки арматуры, работающей как на растяжение (нижний ряд армирования в ленточном фундаменте), так и на сжатие (верхний ряд арматуры) предусматривают нахлест стержней не менее 30 см [пункты 12. 15.1 и 12.16.1]. В Международных строительных нормах  [пункт R611.7.1.4 IBC/IRC 2003] минимальная длина нахлеста стержней определяется как 40 диаметров  стрежней соединяемой арматуры.  В справочном пособии «Нормативные требования к качеству строительных и монтажных работ» (СПб, 2002) в разделе 3.2 для арматуры А400 минимальный нахлест определен в 50 диаметров стержня арматуры.  Величина нахлеста зависит и от класса (марки бетона: если для бетона класса В15 (M200) минимальный нахлест составляет  50d (диаметров арматуры), то при использовании бетона класса  В20 (M250), нахлест можно уменьшить до 40d. Для бетона класса В25 (M300) минимальный нахлест равен 35d.   Для арматуры А-I и А-II минимальный нахлест равен 40d. Всегда в расчетах принимается наименьший из диаметров стрежней соединяемой арматуры.

    Однако рекомендуемые расчетные значения нахлеста исходя из диаметра арматуры, класса бетона и других условий,  могут оказаться значительно больше, чем минимально допустимые (в 2-3 и более раз). Более точные значения величин нахлеста стрежней арматуры при прямых свободных и связанных соединениях без сварки можно посмотреть в следующих таблицах:

    Таблица №50. Рекомендуемые величины нахлеста для соединяемых стрежней арматуры работающих на сжатие на основе требований разделов 12.3 и 12.16 ACI 318-05












    Номинальный диаметр арматуры, мм

    Длина нахлеста арматуры, см

    10

    30

    13** (12)

    38

    16

    48

    19** (18)

    58

    22

    68

    25

    76

    29**(28)

    86

    32

    96

    36

    109

    *Расчеты выполнены компанией-поставщиком металлоизделий для промышленного строительства Dayton Superior (США). **Расчеты приведены для диаметров арматуры, принятых в США («имперские» размеры).


    Например, для арматуры диаметром 12 мм расчетное значение длины нахлеста при максимальной нагрузке ряда на растяжение по нормам ACI 318-05 составляет 73 см при свободном соединении и 109 см при связанном соединении.


    Таблица №51. Рекомендуемые минимальные величины нахлеста (анкеровки) для соединяемых стрежней арматуры работающих на сжатие, для различных марок бетона























    Класс бетона по прочности

    Диаметр арматуры класса А400, мм

    В20

    В25

    В30

    В35



    Ближайшая марка бетона



    М250

    М350

    М400

    М450



    Длина нахлеста стрежней, см

    6

    21,5

    20

    20

    20

    8

    28,5

    24,5

    22,5

    20

    10

    35,5

    30,5

    28

    25

    12

    43

    36,5

    33,5

    29,5

    14

    50

    43

    39

    34,5

    16

    57

    49

    44,5

    39,5

    18

    64

    55

    50

    44,5

    20

    71

    61

    56

    49,5

    22

    78,5

    67

    56

    54,5

    25

    89

    76,5

    69,5

    61,5

    28

    99,5

    85,5

    78

    69

    32

    114

    97,5

    89

    79

    36

    142

    122

    115,5

    98,5

    40

    158

    135,5

    123,5

    109,5

    *Расчеты выполнены специалистами компании поставщика металлоизделий ОАО «Инпром» и Ростовского государственного строительного университета (Ростов-на-Дону, 2010) на основании требований пособия по проектированию «Армирование элементов монолитных железобетонных зданий» (Москва, 2009).


    Таблица №52 Рекомендуемые величины нахлеста для прямых соединений стрежней арматуры работающих на растяжение  на основе требований разделов 12.2.2.2 и 12.15 ACI 318-05
















    Ряд арматуры с максимальной нагрузкой на растяжение

    Другие ряды арматуры

    Номинальный диаметр арматуры

    Межцентровое расстояние = 2 диаметрам арматуры или более (свободное соединение)

    Межцентровое расстояние меньше 2-х диаметров арматуры (связанное соединение)

    Межцентровое расстояние = 2 диаметрам арматуры или более (свободное соединение)

    Межцентровое расстояние меньше 2-х диаметров арматуры (связанное соединение)



    Величина нахлеста арматуры, см

    10

    56

    81

    43

    63

    13** (12)

    73

    109

    56

    84

    16

    91

    137

    71

    104

    19** (18)

    109

    165

    84

    127

    22

    160

    238

    122

    182

    25

    182

    271

    140

    208

    29** (30)

    205

    307

    157

    236

    32

    231

    345

    177

    266

    36

    256

    383

    198

    294

    *Расчеты выполнены компанией-поставщиком комплектующих для промышленного строительства DaytonSuperior (США).

    **Расчеты приведены для диаметров арматуры, принятых в США («имперские» размеры).


    Таблица №53 Рекомендуемые минимальные величины нахлеста (анкеровки) для соединяемых стрежней арматуры работающих на растяжение, для различных марок бетона























    Класс бетона по прочности

    Диаметр арматуры класса А400, мм

    В20

    В25

    В30

    В35



    Ближайшая марка бетона



    М250

    М350

    М400

    М450



    Длина нахлеста стрежней, см

    6

    28,5

    24,5

    22,5

    20

    8

    38

    32,5

    30

    26,5

    10

    47,5

    41

    37

    33

    12

    57

    49

    44,5

    39,5

    14

    66,5

    57

    52

    46

    16

    76

    65

    59,5

    52,5

    18

    85,5

    73

    74,5

    59

    20

    95

    81,5

    81,5

    655

    22

    104,5

    89,5

    89,5

    72,5

    25

    118,5

    101,5

    93

    82

    28

    132,5

    114

    104

    920

    32

    151,5

    130

    118,5

    1050

    36

    189,5

    162,5

    148,5

    131,5

    40

    201,5

    180,5

    165

    146

    *Расчеты выполнены специалистами компании поставщика металлоизделий ОАО «Инпром» и Ростовского государственного строительного университета (Ростов-на-Дону, 2010) на основании требований пособия по проектированию «Армирование элементов монолитных железобетонных зданий» (Москва, 2009).

    Соединения соседних стержней арматуры должны быть разнесены минимум на 40 диаметров соединяемой арматуры или 1,5 длины нахлеста стержней, но не менее 61 см.  В зоне стыковки нахлестом обязательно устанавливают дополнительную поперечную арматуру.

    Крестообразные нахлесты стержней арматуры соединяются вязкой отожженной проволокой, пластиковыми фиксаторами [пункт 2.102 СНиП 3.03.01-87] или пластиковыми хомутами.


    Соединение (анкеровка) арматуры с помощью стандартного крюка или лапки





    Соединение арматуры с использованием стандартного крюка (загиб конца арматуры на угол 180°  – арматура класса  A-II) или лапки (загиб конца арматуры на угол 90° градусов – арматура класса A-III [таблица 5.2, Голышев, 1990]   применяют для соединения арматуры периодического профиля, работающей преимущественно на растяжение.  Лапки и крюки не рекомендуется применять для анкеровки сжатой арматуры [пункт 8. 3.19 СП 52-101-2003].Максимальный угол изгиба не должен превышать 180°. Загнутый элемент арматуры усиливает скрепление стержня с бетоном.


    Схема №24. Стандартный крюк и лапка для анкеровки арматуры, работающей на растяжение

    Таблица №54 Рекомендуемые основные размеры стандартного крюка и лапки для соединения арматуры, работающей на растяжение*













    Номинальный диаметр арматуры, мм

    Диаметр оправки для сгиба ACI 318-05, см

    Диаметр оправки для сгиба, Пособие по проектированию**, см

    Стандартный крюк 180°, ACI 318-05

    Лапка 90°, ACI 318-05







    Длина свободного конца загиба, см

    Длина загнутой части, см

    10

    6,5

    3

    13

    15

    13*** (12)

    7,6

    5

    15

    20

    16

    9,5

    8

    18

    25

    19*** (18)

    11,5

    9

    20

    30

    22

    13

    12

    25

    35

    25

    15

    15

    28

    40

    29*** (30)

    24

    17

    38

    48

    32

    27

    —

    43

    55

    36

    30

    —

    48

    60

    *Расчеты выполнены компанией-поставщиком комплектующих для промышленного строительства DaytonSuperior (США).

    **Армирование элементов монолитных железобетонных зданий. Пособие по проектированию, Москва, 2009

    ***Расчеты приведены для диаметров арматуры, принятых в США («имперские» размеры).

    Для простоты запоминания длины загиба можно воспользоваться рекомендациями пункта R611.7.1.5 IRC-2003: Длина свободного конца арматуры после изгиба на 180° должна составить не менее 4 диаметров арматуры, но не менее 64 мм. А при загибе на 90° – не менее 12 диаметров арматуры.  В пособии Голышева длину свободного конца крюка определяют как 3 диаметра, а полную длину отгиба как 6 ¼ диаметра арматуры. Для лапки 90° длина отгиба 6 ¼ диаметра арматуры из которых 1 ¼ диаметра приходится на сам сгиб и 5 диаметров на длину конца лапки [Рис. 5.2, А.Б. Голышев,1990].

    Величина нахлеста стержней арматуры с загнутыми элементами при анкеровке определяется  как и величина нахлеста стержней арматуры без загнутых элементов. Анкеровка с помощью загнутых элементов подойдет для нижнего ряда арматуры ленточного фундамента, работающей на растяжение.

    Схема №25. Стандартный крюк и лапка для анкеровки арматуры, работающей на растяжение

    Часто задаваемые вопросы о арматуре

    Автор:
    Болсингер Арматура
    |

    |
    Категории:

    Компания по производству арматуры

    ,

    Изделия из арматуры

    ,

    Продажа арматуры

    Независимо от того, строите ли вы небоскреб или небольшой дом, жизненно важно использовать стальную арматуру для усиления бетонной конструкции. Однако, когда дело доходит до арматуры, у клиентов возникает много вопросов, но им может быть сложно получить все ответы, которые они ищут.

    Итак, чтобы у вас развеялись все сомнения,   Bolsinger Rebar   хочет вооружить вас самой точной доступной информацией, которая поможет вам завершить строительство. Для этого мы ответили на некоторые из наиболее часто задаваемых вопросов о арматуре.

    1. Вы продаете арматуру тоннами?
    Мы можем поставить арматуру в любом количестве, требуемом грузовиком, частичной загрузкой, тонной или штукой.

    2. Какие размеры арматуры доступны?
    Размеры арматурных стержней указаны в британских стержнях или по номинальному диаметру. Имперские размеры варьируются от № 3 до № 18. Номинальный размер стержня находится в диапазоне от 3/8” (#3) до 2-1/4” (#18).

    3. Какие бывают марки арматуры?
    Стандартными марками арматуры являются ASTM A615: класс 40, класс 60, класс 75, класс 80 и A706 (свариваемый).

    4. Какие бывают типы арматуры?
    Доступны несколько типов арматуры, в том числе арматура из углеродистой стали, с эпоксидным покрытием, из нержавеющей стали, оцинкованная арматура и арматура из полимера, армированного стекловолокном (GFRP).

    Углеродистая сталь подвергается коррозии быстрее, чем другие типы, и является стандартной арматурой для большинства применений. С другой стороны, арматура из стеклопластика не подвержена коррозии ни при каких условиях. Он также сложен в использовании и очень дорог, поэтому он ограничен самыми экстремальными условиями.

    В условиях высокой коррозии и проектах DOT наиболее распространено эпоксидное покрытие. Тогда как для повышения коррозионной стойкости более подходящими вариантами могут быть оцинкованная и нержавеющая сталь.

    5. Арматура какой длины доступна?
    Стандартная длина мельниц составляет двадцать футов, тридцать футов, сорок футов и шестьдесят футов. Наш производственный отдел может нарезать любые размеры между этими длинами.

    6. Стоит ли предварительно собранная арматура?
    Предварительно собранная арматура обеспечивает значительное снижение трудозатрат, что является самым большим риском для подрядчика. В результате предварительно собранная арматура значительно увеличивает прибыль строителей.

    Это также может сэкономить строителям сотни часов изготовления и сборки на месте, что значительно сокращает время строительства и количество персонала, необходимого для завершения проекта.

    Меньшее количество рабочей силы на объекте имеет и другие преимущества, которые не всегда признаются, в том числе снижение риска несчастных случаев и нарушений техники безопасности, что может снизить расходы на страхование. Также во время COVID-19, сокращение рабочей силы приводит к более безопасному рабочему месту, поскольку можно соблюдать рекомендации по социальному дистанцированию.

    На перегруженных рабочих площадках в центре города, где пространство для укладки имеет первостепенное значение, предварительно собранные компоненты могут сократить количество материалов, хранящихся на месте, и площадь, необходимую для изготовления сборок.

    7. Ваша арматура отечественная или импортная?
    Мы поставляем нашим клиентам только отечественную арматуру, поскольку мы стремимся укреплять рынок стали в США, поддерживая американских производителей стали.

    8. Что делать, если мне нужны нестандартные формы арматурных стержней?
    Наш производственный отдел может изготовить любую комбинацию разрезов и изгибов в соответствии с вашими конкретными потребностями.

    Если у вас есть дополнительные вопросы по арматуре, свяжитесь со специалистами по телефону  Bolsinger Rebar . Как лучшая компания по производству арматуры в Восточной Айове, мы предоставляем качественную продукцию и дополнительные услуги, чтобы сделать наших клиентов более эффективными.

    Наши услуги включают поставку арматуры, аксессуаров, изготовление и предварительную сборку, и мы обслуживаем клиентов в Айове, Висконсине, Иллинойсе и трех штатах.

    Чтобы узнать больше о том, как мы можем вам помочь,  , нажмите здесь  или  , свяжитесь с нами, нажав здесь .

    Длина заделки арматурного стержня



    Эта программа рассчитывает длину заделки и длины соединения деформированной стальной арматуры в бетоне. Поскольку стандартные длины закладных легко доступны в таблицах, эта программа предназначена в первую очередь для разработки таблиц длин закладных, когда на длину влияют необычные условия



    Доступны две основные категории расчета посадки; прямая заделка и крючковатая заделка. Программа вычисляет базовую длину растянутой заделки для прямых и крючковых гильз и сжатую заделку только для прямых гильз.



    В этой программе также указаны требуемые длины соединений внахлестку для соединений классов «A» и «B».







    Основное использование

    • Эта программа предоставляет пять столбцов для указания различных размеров арматуры и условий заложения. Приведенные ниже описания записей относятся ко всем столбцам.
    • Введите данные бара. № размера арматурного стержня (с шагом 1/8 дюйма), f’c и Fy.
    • Введите коэффициенты модификации. Здесь вы можете указать, удовлетворяются ли требования ACI 12.2.3 по защитному покрытию и интервалам, используется ли легкий бетон, расположение стержней, коэффициент избыточной площади стали или стержни заключены в спирали. Ответы на эти вопросы будут использованы для применения коэффициентов к базовым длинам закладных для определения окончательных модифицированных длин закладных.
    • Минимальная длина анкеровки рассчитывается как для прямых, так и для крюкообразных условий. Если ваши фактические детали конструкции обеспечивают только ограниченную длину заделки, вы можете изменить различные факторы и пересчитать до тех пор, пока не будут достигнуты желаемые длины.





    Уникальные возможности

    Чтобы сократить нечастую задачу расчета длин закладных арматурных стержней специального назначения, эта программа объединяет все кодовые требования разделов ACI 12.2, 12.5, 12.17, кратко, кратко, 12.1c и 12.1c. и гибкий инструмент расчета.





    Допущения и ограничения

    • Площади арматурных стержней выбираются из внутренней таблицы значений, обычно используемых в инженерной практике.
    • Оценка длины анкеровки и стыков производится в соответствии с ACI.





    Пример

    Ввод данных для этого примера показан на снимках экрана, сопровождающих разделы «Ввод данных» и «Результаты и графики» далее.



    Вкладки для ввода данных

    Этот набор вкладок предоставляет ввод для всех входных данных в этом расчете. Пока вы вводите данные и переключаетесь между этими вкладками, вы можете просматривать желаемую результирующую информацию на вкладках в правой части экрана (расчетные значения, эскизы, диаграммы и т. д.). Перерасчет выполняется после изменения любых входных данных. После каждого ввода данных вы можете просмотреть результаты на правом наборе вкладок.









    Размер арматурного стержня #

    Введите размер арматурного стержня #, который следует использовать для анализа, в каждом столбце.



    f’c

    Введите прочность бетона на сжатие через 28 дней в этом месте.



    Fy

    Введите предел текучести стали в этом месте.



    Code Edition

    Выберите между ACI 318-91 и несколькими более поздними кодами. Это немного изменяет внешний вид вкладки, чтобы предоставить правильные элементы для выбранного кода.



    Фактическая площадь арматурного стержня

    Исходя из введенного выше номера размера арматурного стержня, типичная площадь, используемая в инженерной практике, вызывается из внутренней таблицы и отображается здесь.



    Прямая заделка



    ACI 12.2.3

    Введите соответствующий коэффициент умножения в зависимости от того, насколько ваша арматура удовлетворяет требованиям раздела 12.2.3 ACI. Этот раздел является новым в нормах 1989 г. и показывает, как защитный слой арматуры, расстояние и размещение влияют на требуемую длину заделки. Эти положения в первую очередь направлены на ограничение опасного распространения трещин на поверхность бетона.



    Легкий бетон

    Введите 1,33 дюйма для легкого бетона или 1,18 дюйма для легкого бетона с песком, как определено ACI. Для бетона нормального веса введите 1 дюйм



    Размещение верхнего стержня

    Введите 1,4 дюйма, если арматурный стержень расположен так, что под стержнем находится более 12 дюймов бетона (или другое условие, требующее верхнего условия).



    Соотношение требуемой/фактической

    Если требуемая площадь стали меньше предоставленной, введите здесь соотношение требуемой/обеспечиваемой площади



    Внутри связей/спиралей

    Когда арматура заключена в спираль диаметром не менее 1/4 дюйма и шагом не более 4, введите 0,75 дюйма.



    Крючковая заделка



    Надлежащее покрытие

    Ответ 1 дюйм, если покрытие превышает 2-½ дюйма по нормали к плоскости крюка или 2 дюйма за пределами заделки 90-градусного удлинителя крюка.

    Легкий вес Бетон

    Введите 1,33 дюйма для легкого бетона или 1,18 дюйма для легкого бетона с песком в соответствии с определением ACI. Для бетона нормальной плотности.





    Длина анкеровки

    Натяжение

    Базовая до регулировки : Программа рассчитывает базовую длину анкеровки с натяжением в соответствии с разделом 12.3.3 ACI, но не менее 12 дюймов Длина закладной на растяжение, умноженная на все поправочные коэффициенты, указанные выше



    Сжатие

    Базовая до регулировки: Программа рассчитывает базовую длину закладной на сжатие ACI раздел 12,3, но не менее 8″.

    Окончательная настройка после корректировки: это значение представляет собой базовую длину заделки сжатием, умноженную на все указанные выше поправочные коэффициенты.



    Крючковая

    Базовая до регулировки: Программа рассчитывает базовую длину закладной на растяжение в соответствии с разделом 12.3.3 ACI, но не менее 12 дюймов. поправочных коэффициентов, указанных выше



    Длины стыков

    Длины стыков согласно ACI 12.15 для растяжения и ACI 12.16 для сжатия рассчитываются для армирования.





    Образец распечатки

    URL-адрес справки:
    http://www.ec-software.com/help/index.html?embed.htm

    Стандартные крюки для стержней США





    Рекомендуемые концевые крюки Все марки стали

    D = диаметр готового изгиба



        180 или крюки фут-дюйм 90 или крюки фут-дюйм
    Размер стержня D в. А или G Дж А или G

    #3

    0-02 =

    0-05

    0-03

    0-06

    #4 0-03 0-06 0-04 0-08
    #5 0-03 ¾ 0-07 0-05 0-10
    #6 0-04 ½ 0-08 0-06 1-00
    #7 0-05 = 0-10 0-07 1-02
    #8 0-06 0-11 0-08 1-04
    #9 0-09 ½ 1-03 0-11 ¾ 1-07
    #10 0-10 ¾ 1-05 1-01 ¼ 1-10
    #11 1-00 1-07 1-00 ¾ 2-00
    #14 1-06 ¼ 2-03 1-09 ¾ 2-07
    #18 2-00 3-00 2-04 ½ 3-05













    Хомут (аналогичные стяжки)
    Размеры хомута/крюка для галстука
    Все марки стали



    109

    1

      90 o Крюк фут-дюйм 135 или Крючок
    Размер стержня D в. Крючок A или G Крючок A или G H (приблизительно)
    #3 0-02 0-04 0-04 0-02 ½
    #4 0-02 ½ 0-04 ½ 0-04 ½ 0-03
    #5 0-03 = 0-06 0-05 ½ 0-03 ¾
    #6 0-04 ½ 1-00 0-08 0-04 ½
    #7 0-05 = 1-02 0-09 0-05 =
    #8 0-06 1-04 0-10 ½ 0-06

    135

    O Сейсмические обжима/крючок.

      135 или Крючок Размер прутка D в. Крючок A или G H (приблизительно) #3 0-01 ½ 0-04 = 0-03 #4 0-02 0-04 ½ 0-03 #5 0-02 ½ 0-05 ½ 0-03 ¾ #6 0-04 ½ 0-08 0-04 ½ #7 0-05 = 0-09 0-05 = #8 0-06 0-10 ½ 0-06



    ИСТОЧНИК

    Руководство по стандартной практике CRSI — последняя редакция — получите руководство и краткий справочник прямо сейчас

    Ссылки по теме:

    • Веб-сайт CRSI
    • Веб-сайт ASTM

    Что такое длина стальных стержней (Rebar)

    Здравствуйте, друзья в своей статье мы собираемся обсудить какая длина стальных стержней (rebar) и длина стальных стержней (rebar) в разных странах.

    Во всем мире существует несколько компаний-производителей стали, которые производят и поставляют стальные прутки различных размеров, включая № 2–10 (имперская система США) и 8 мм, 10 мм, 12 мм, 16 мм, 20 мм, 25 мм, 32 мм и больше тех, что продаются на рынке.

    Один стальной стержень или арматурный стержень размером 6 мм, 8 мм, 10 мм, 12 мм, 16 мм, 20 мм, 25 мм и 32 мм обычно имеет длину примерно 40 футов или 12 метров в зависимости от различных стандартов, имперских и метрических систем измерения. Это типичная длина стали, используемой в различных строительных проектах.

    Стальной стержень, обычно называемый арматурным стержнем, представляет собой сокращение термина «армирующий стержень» и используется в армированных каменных конструкциях, а также в железобетонных конструкциях, таких как колонны, балки и плиты, используемые в жилищном строительстве. Применяется для повышения прочности бетонной конструкции на растяжение.

    Чтобы обеспечить лучшее сцепление с бетоном и снизить вероятность соскальзывания, поверхности стальных стержней часто ребристые. Горячекатаный круглый прокат из углеродистой стали с узорами деформации является наиболее типичным типом арматурного проката или арматуры.

    Стальная арматура также может быть покрыта эпоксидной смолой, чтобы противостоять воздействию коррозии, особенно в условиях соленой воды.

    Нам известно, что в различных странах мира существуют свои собственные стандарты классификации стальных стержней, спецификации и записи об измерениях для арматурных стержней. Во-первых, имейте в виду, что арматура измеряется по-разному в Европе и США. Он использует имперскую систему измерения, в отличие от Соединенных Штатов.

    Метрическая система используется в Европе и большинстве стран мира.

    Стальные стержни часто бывают длиной 9 или 12 метров и обычно используются на рынках Европы, Индии и других стран. Эти деформированные арматурные стержни предлагаются обычной и стандартной длины 9 м или 12 м. На рынке также предлагаются стальные стержни других размеров длиной 20 футов (6 метров), 30 футов (9 метров), 40 футов (12 метров) и 60 футов (18 метров). Это будет черная, покрытая эпоксидной смолой, ребристая, деформированная арматура TMT или TMX с круглым оребрением. Стальные стержни другой длины и ширины доступны и изготавливаются по индивидуальному заказу в соответствии с потребностями заказчика.

    Длина стального стержня (арматуры) в США:

    Эти арматурные стержни или стальные арматурные стержни доступны на рынке и поставляются длиной 20 футов, 30 футов, 40 футов и 60 футов, но чаще всего арматура длиной 40 футов используется для различных строительных работ. Различные размеры арматурных стержней или стальных арматурных стержней, используемых в Соединенных Штатах, основаны на британских размерах арматурных стержней № 3, № 4, № 5, № 6, № 7, № 8, № 9, № 10 и т. Д. Другие длины и ширины стальных стержней доступны и настроены для удовлетворения потребностей клиентов.

    Длина стального стержня (стержня) в Индии:

    Стальные стержни различных размеров и стальные стержни TMT легко доступны на рынках Индии. Эти размеры включают диаметр 8 мм, 10 мм, 12 мм, 16 мм, 20 мм, 25 мм и 32 мм и выше. Эти размеры стальных стержней и стальных стержней TMT поставляются в виде прямых стержней длиной 40 футов или 12 метров; если они имеют U-образный изгиб, их длина может составлять от 18 до 20 футов или от 5,5 до 6 метров.

    Длина стального стержня (арматуры) в Канаде:

    В соответствии с правилами CSA, в Канаде доступны стальные арматурные стержни различных размеров: от 10 до 40 метров при стандартной длине 20, 30, 40 и 60 метров. Стальные стержни другой длины и ширины доступны и изготавливаются по индивидуальному заказу в соответствии с потребностями заказчика.

    Длина стального стержня (арматуры) в Соединенном Королевстве:

    Арматура или стальные арматурные стержни доступны на рынке и поставляются длиной до 60 футов. Другие длины стальных стержней также доступны в 30 футов и 40 футов, но чаще всего арматура / стальные стержни длиной 40 футов используются для различных строительных работ. В Соединенном Королевстве используются различные размеры арматуры или стальных арматурных стержней в зависимости от метрического размера арматуры: 6 мм, 8 мм, 10 мм, 12 мм, 16 мм, 20 мм, 25 мм, 32 мм и выше в диаметре и т. д. Доступны стальные стержни другой длины и ширины. настроены для удовлетворения потребностей клиентов.

    Длина стального стержня (арматуры) на Филиппинах:

    На Филиппинах стальные арматурные стержни имеют размеры от 10 мм до 40 мм и обычно имеют длину 6 м, 7,5 м, 9 м, 10,5 м и 12 м. Другие диаметры и длины стальных стержней 13,5 м и 15 м могут быть изготовлены по индивидуальному заказу в зависимости от потребностей заказчика.

    Длина стального стержня (арматуры) в Австралии:

    Арматурная сталь, также известная как арматура, легкодоступна в Австралии диаметром от 10 до 36 мм или от N12 до N36 с пределом прочности 500 МПа. Каждый из этих диаметров стального стержня или арматуры предлагается в диапазоне длин, включая 6 м, 9м и 12м. Стальные стержни и арматура N12 и N16 с пределом прочности 500 МПа обычно доступны длиной 6, 9 и 12 метров. Арматура N20 обычно поставляется длиной 6 и 12 метров.

    Заключение:

    В этом посте мы предоставили краткое описание стального стержня, арматурного стержня, стержня TMT и длины арматурного стержня в метрах и футах с использованием имперской системы измерения. Это поможет читателям понять и упростить выбор стального стержня или арматурного стержня, длина которого наиболее подходит для ваших нужд.

    Арматура 101 | McCoy’s Building Supply

    Трещины в бетоне — одна из самых распространенных проблем в строительстве. Это неизбежная проблема, с которой приходится сталкиваться каждому из-за свойств бетона. Хотя вы не можете предотвратить появление трещин в бетоне, есть способ уменьшить вероятность
    структурных повреждений от трещин: арматура.

    Арматура, что означает арматурный стержень, представляет собой стальной стержень, который используется для укрепления бетона. Как правило, его укладывают по определенной схеме до или во время заливки бетона для повышения прочности бетона на растяжение, что в конечном итоге снижает вероятность поломок.
    трещины. Эта арматурная сталь может быть добавлена ​​к любому бетонному проекту, включая полы, плиты, стены и многое другое.

    Различные типы арматуры



    Эти круглые стальные стержни бывают разных размеров по диаметру, длине и марке, используемой в различных приложениях и проектах. Округлость позволяет
    их легко резать. Их можно легко сгибать в кривые, что позволяет им лучше справляться с нагрузками по сравнению с углами. Он также ребристый, а не гладкий, чтобы обеспечить лучшее сцепление с бетоном.

    Арматура обычно обозначается по промышленному обозначению размера. Например, первым и наиболее часто используемым является арматурный стержень №3 диаметром 3/8 дюйма. Следующее обозначение — №4, диаметр которого составляет 1/2 дюйма. Размер диаметра увеличивается
    .125 для каждого дополнительного обозначения, вплоть до № 18, диаметр которого составляет 2,257 дюйма.

    Кроме того, существует два класса — класс 40 и класс 60. Класс описывает предел текучести или величину напряжения, которое можно выдержать до того, как оно начнет ослабевать. Более высокий класс означает более высокую прочность. 40 сорт обеспечивает минимальную урожайность
    прочность 40 000 фунтов, в то время как класс 60 обеспечивает минимальный предел текучести 60 000 фунтов.

    Длина обычно составляет 20 футов, 40 футов и 60 футов. Тем не менее, вы всегда можете получить его в нестандартном размере — больше или меньше, если вам это нужно. Если вы покупаете в магазине McCoy’s, вы можете поговорить с менеджером магазина об индивидуальном заказе.
    разрезает арматурный стержень №3 или №4.

    Для большинства домашних проектов требуется арматура №3, №4 и №5.
    Арматура № 3 отлично подходит для подъездных путей и патио, а арматура № 4 — для стен и колонн. Арматура № 5 используется в основном для фундаментов и фундаментов зданий. Коммерческие проекты могут потребовать большего размера, но государственные и местные строительные нормы и правила
    часто определяют, какой размер использовать.

    Как изготавливается арматура?



    Арматура производится путем взятия регенерированного металлолома и помещения его в большой контейнер. После того, как он собран, его плавят при очень высоких температурах и заливают в специальную отливку. Поскольку он сделан в основном из переработанного металла, он является экологически безопасным.
    дружественный продукт. Источники McCoy’s говорят о том, что 50-60% запасов приходится на поставщиков из США.

    Арматура против. Проволочная сетка



    Арматура — не единственный материал, который можно использовать для армирования бетона. Проволочная сетка состоит из более тонких стальных стержней, которые уже сварены вместе. Его можно свернуть и разместить на больших площадях гораздо более удобным и простым способом, чем арматуру.

    Поскольку сетка тоньше, она не такая прочная, как арматура. Однако, поскольку арматура дороже, проволочная сетка часто используется для небольших проектов, которые не требуют такого сильного армирования, как бетонные внутренние дворики или подъездные пути. Проволочная сетка также доступна
    в вашем местном магазине.

    Когда вам нужна арматура?



    Если у вас есть типичная подъездная дорожка к дому или бетонный дворик, это не обязательно. Однако, если вы планируете добавить дополнительный вес во внутренний дворик, например, джакузи или перголу, это может быть полезно. Это имеет решающее значение для крупных коммерческих проектов, таких как здания
    и дорог, а также для фундаментов домов и гаражей. Иногда он используется для подъездных дорог, на которых, помимо прочего, находятся тяжелые грузы, такие как большие грузовики и тяжелое оборудование.

    Как правило, если вы работаете с бетоном толщиной более пяти или шести дюймов, вам может помочь арматура. Конечно, неплохо добавить арматуру к чему-то меньшему, но это может быть ненужной затратой.

    Как резать арматуру?



    Возможно, вам потребуется обрезать арматурный стержень, чтобы он соответствовал вашему проекту. Диаметр определит, какие инструменты вам понадобятся для его резки. Для типичных размеров арматурных стержней диаметром 3/8 дюйма или 1/2 дюйма вы можете использовать угловую шлифовальную машину,
    циркулярная пила или электрическая пила, чтобы сделать чистый срез. Более толстая арматура может потребовать специального оборудования.

    Вы можете проявить творческий подход и использовать другие ручные инструменты, такие как болторезы или ножовки, но вы не получите такого же предложения электроинструментов для сквозной резки. Прежде чем делать разрез, необходимо
    получите точные измерения и учтите любые изгибы, которые вам могут понадобиться, поскольку это может изменить длину ваших стержней.

    Безопасность должна быть главным приоритетом, поэтому не забывайте надевать защитные очки, защитные перчатки и соответствующую одежду. При резке образуются искры, и металлические части могут разлететься.

    Безопасность должна быть главным приоритетом, поэтому не забывайте надевать защитные очки, защитные перчатки и соответствующую одежду. При резке образуются искры, и металлические части могут разлететься.

    Зачем покупать арматуру в McCoy’s?



    Компания McCoy’s предлагает арматуру различной длины, качества и диаметра, так что над каким бы проектом вы ни работали, вы найдете ее у McCoy’s. На самом деле, мы привозим так много грузовиков с запасами в месяц, что почти наверняка у нас будет то, что вам нужно.

    Цена на арматуру тесно связана с ценой на металлолом, и когда дело доходит до ценообразования, трудно найти более конкурентоспособные цены, чем те, что можно увидеть в местном магазине McCoy’s. Кроме того, вы найдете универсальный магазин аксессуаров, включая стулья из арматуры.
    для правильного позиционирования арматуры и повышения устойчивости, а также штифтов и заглушек арматуры.

    Dimension Fabricators штампуют тонны арматуры, поскольку расходы на инфраструктуру стремительно растут — The Daily Gazette

    GLENVILLE — Когда речь заходит об инвестировании миллиардов в общественную инфраструктуру, такие места, как Dimension Fabricators, являются тем местом, где резина впервые встречается с дорогой.

    Без хорошего фундамента ничего не построишь, и каждый час Измерение превращает тонны стальных арматурных стержней в каркасы фундаментов, которые будут удерживать конструкции устойчивыми и прочными на десятилетия вперед.

    «Каждый раз, когда вы проезжаете под мостом и видите большую круглую бетонную колонну, выходящую из-под земли, мы делаем элемент арматуры, который входит внутрь нее», — сказал Грег Стивенс, операционный менеджер Dimension.

    «В загруженную летнюю неделю для нас нет ничего необычного в том, чтобы пропустить через этот магазин пару сотен тонн в день».
    Зима медленнее: в холодную погоду заливают меньше бетона, поэтому требуется меньше арматурной стали.

    Тем не менее, пока Стивенс ведет пешеходную экскурсию по магазину Гленвилля, похожему на пещеру, в январе там и сям вырываются потоки сварочных искр, сопровождаемые постоянным лязгом и грохотом стали, перебрасываемой из одного положения в другое с помощью пневматической силы.

    Каски, беруши и защитные очки входят в стандартную комплектацию, наряду с ботинками со стальными носками и плотными перчатками, защищающими кожу от искр и осколков.

    А последние два года приходится закрывать рот и нос.

    Даже в сталелитейном цеху нельзя игнорировать COVID.

    Проекты общественных работ, последовавшие за пандемией, вызвали бум спроса на продукцию Dimension, но в остальном COVID вызвал там те же проблемы, что и в других компаниях: сталь стала дефицитной и дорогой, пул кандидатов на работу сократился и некоторые из примерно 100 сотрудников Dimension заболели или были вынуждены остаться дома, чтобы заботиться о тех, кто заболел.

    К счастью, вирус не унес ни одной из их жизней.

    «Я бы сказал, что, как и в любом другом бизнесе, это, безусловно, повлияло на нашу производительность, — сказал Стивенс. «Вы не можете согнуть арматуру из дома».

    ТЕКУЩИЕ ПРОЕКТЫ
    В определенный день Dimension может производить небольшие арматурные каркасы, которые будут проходить под фонарным столбом на местной стоянке, или 90-футовые опоры, которые будут поддерживать автодорожный мост. Энергетическая отрасль — в частности, фундаменты башен для ветряных турбин и линий электропередач — сейчас является одним из ее крупнейших клиентов.

    Подробнее Перспективы на 2022 год – Привлечение внимания к предприятиям в районе Скенектади

    Dimension также недавно выиграла часть проекта по строительству сухого дока стоимостью 1,7 миллиарда долларов на Портсмутской военно-морской верфи, который станет основным источником дохода в этом году.

    Недавним днем ​​на одной стороне здания монтировались стальные конструкции для объекта по добыче криптовалюты площадью 400 000 квадратных футов в Пенсильвании.

    С другой стороны, одна из массивных круглых клетей, которые не позволят новому железнодорожному мосту стоимостью 600 миллионов долларов погрузиться в грязь реки Раритан в Нью-Джерси, собиралась вместе, ее оцинкованное покрытие блестело в свете фонарей.

    «Для нас это огромный проект, — сказал Стивенс. «Мы строим 18 000 футов этой клетки — 3,6 мили из них. Сейчас мы готовы примерно на 75, 80%.

    «В Нью-Джерси плохие почвенные условия, что, вероятно, плохо для них, но прекрасно для нас: средняя длина этих садков составляет около 210 футов. Это все под землей!»

    В следующем отсеке сварщик собирал намного меньшую и более простую 10-футовую трубчатую клетку, которая будет поддерживать что-то вроде фонарного столба.

    Это одна из немногих вещей, которые Dimension строит по спецификации и размещает на стеллаже для хранения, чтобы местный строитель, которому она нужна прямо сейчас, мог получить ее прямо сейчас. Почти все остальное строится на заказ, когда заказывают.

    «Практически все, что мы делаем в магазине сегодня, мы собираемся доставить покупателям завтра», — сказал Стивенс. «В значительной степени это было разработано командой чертежников и женщин».

    БОЛЬШАЯ АРМАТУРА
    Dimension была основана в Роттердаме в 1984 году Скоттом Стивенсом, который и сегодня остается президентом, чьи сыновья выполняют многие административные обязанности: Дэн — менеджер по сборке продукции, Грег — менеджер по эксплуатации, а Тодд — инженер завода.

    В 2010 году Dimension переехала из пяти зданий на улице Maxon Road Extension в Скенектади в свой нынешний дом в Glenville Business & Technology Park, бывшем локомотивном заводе, что дало им такое же пространство под одной крышей.

    С тех пор компания выросла. Грег Стивенс сказал, что в секрете успеха компании нет никакого секрета: она заботится как о клиентах, так и о поставщиках.

    Отношения со сталелитейными заводами оказались критическими в 2021 году, когда спрос на сталь был высоким, а предложение было дефицитным. По его словам, Dimension вовремя оплачивает свои счета, и это ценится в любых отношениях.

    «Благодаря этим отношениям мы с большим трудом смогли найти нужную нам сталь», — сказал Стивенс.

    — Найди арматуру, которая нам нужна, — сказал он, поправляясь. «Существует такой дефицит проволочной сетки, что нам практически пришлось прекратить предлагать ее нашим клиентам».

    Больше прогнозов на 2022 год – В центре внимания предприятия в районе Скенектади

    Он не раскрывает фактический тоннаж, который Dimension покупает, но это много, большая часть из них поступает в железнодорожных вагонах.

    «Наш бизнес крупномасштабный и малорентабельный», — сказал Стивенс. «Нам нужно сделать много арматуры, чтобы заработать немного денег. Это пенни на фунт».

    Вот где обслуживание клиентов окупается. Некоторые из работ Dimension — это огромные, искусно изготовленные клетки, но большинство из них — это относительно простые детали, разработанные собственными силами по спецификациям клиентов и изготовленные в больших объемах десятками мужчин (и одной женщиной), работающих в две смены пять дней в неделю на производстве. пол.

    — Вероятно, в каждом городе среднего размера в мире есть производители арматуры, — сказал Стивенс. Низкая норма прибыли означает, что он не может значительно обойти всех этих конкурентов по цене, но он может попытаться превзойти их по сервису.

    «Позаботьтесь о клиенте, иначе это сделает кто-то другой. Это банальность, но если вы относитесь к покупателю с уважением, надеюсь, он это запомнит и вернется. Это чувствительный к цене бизнес, и мы продаем товар».

    ЛЮДИ
    В зимний день температура в цехе за 30 и снег на стали, привезенный извне, кажется, не спешит таять. Летом это противоположный конец термометра.

    Технологии и бдительность делают рабочее место намного безопаснее, чем заводы столетней давности, а частичная автоматизация делает работу быстрее и легче.

    Но это все равно грязная, тяжелая работа, редко при комфортной температуре и не для всех.

    По словам Стивенса, среди сотрудников-первокурсников Dimension наблюдается некоторая убыль, но незначительная после первого года.

    Благодаря постоянному набору персонала в период роста, в настоящее время имеется достаточное количество сотрудников, проработавших менее одного года. По словам Стивенса, если их не считать, средний срок пребывания сотрудников в должности в декабре составлял девять лет и 11 месяцев.

    «Люди, которые задерживаются здесь на год, остаются здесь надолго», — сказал он. «Это хорошая работа, с которой можно уйти на пенсию».

    Но было бы неплохо нанять больше новых сотрудников, особенно для парка грузовиков Dimension.

    — Водителей катастрофически не хватает, — сказал Стивенс. «На дорогах явно больше грузовиков, чем людей, которые их водят».

    Американцы гайанского происхождения составляют значительную часть рабочей силы Dimension, и многие из них привносят в работу свои навыки или культурную близость к работе с металлом. По словам Стивенса, у одного из них даже есть собственная мастерская на заднем дворе.

    Прогуливаясь по магазину зимой, посетителю кажется, что невозможно сказать, кто есть кто — все они наслоены для тепла и безопасности, анонимные формы без видимых лиц.

    Но Стивенс знает все их имена на расстоянии и может описать работу, которую они выполняют, и почему они это делают. Это то, что иногда теряется в корпоративном мире: люди, выполняющие работу корпорации.

    На месте есть всевозможные инструменты, приспособления и автоматизированные производственные стенды. Там есть старинный локомотив GE для перевозки грузовых вагонов. Существует гигантская машина весом 50 000 фунтов, разработанная и запатентованная Тоддом Стивенсом, которая ускоряет изготовление самых больших клеток.

    Подробнее Outlook 2022 — В центре внимания предприятия в районе Скенектади

    Но «Производители измерений» — это всего лишь название компании, здание, полное машин. Люди, которые управляют этими машинами, и их коллеги в офисе, которые управляют бизнесом, отправляют стальные каркасы на рабочие площадки, чтобы они становились башнями и фундаментами.

    Учитывая усилия государства и страны по восстановлению инфраструктуры, 2022 год и последующие годы выглядят многообещающими для компании и ее сотрудников, даже несмотря на сохраняющиеся проблемы с цепочками поставок и рабочей силой.

    «Борьба будет? Абсолютно», — сказал Стивенс. «Вы можете назвать 10 вещей, и те, которые вы не назовете, повлияют на вас хуже всего. Мы, безусловно, с оптимизмом смотрим на наши перспективы».

    СТАЛЬ ПОД МОСТОМ
    Единственный вентилятор, работающий сегодня днем ​​во всем здании, припаркован рядом с Беном Раписардой, который работает с новейшим инструментом в ящике для инструментов Дайменсона: электрическая индукционная кузница, в которой используется огромная быстропеременная магнитная поля для создания такого сильного тока в кончике стального стержня, что кончик вскоре начинает раскаляться почти добела.

    Всего за 37 секунд Rapisarda нагревает конец арматурного стержня толщиной 1,25 дюйма примерно с 35 градусов до примерно 2250 градусов.

    Но это должно быть ровно 37 секунд. Если он отвлечется и оставит планку на несколько секунд дольше, конец расплавится, и полоса будет бесполезна для этого приложения. Он наблюдает за световым индикатором таймера и прислушивается к тонким изменениям в тоне воя кузницы.

    «Иногда вы можете уловить это еще до того, как загорится свет — вы можете услышать это», — говорит Раписарда. «Это работает так быстро, что если я добавлю две-три секунды, вода начнет капать в духовку».

    Он правильно рассчитал время. Наконечник освещает его лицо своим сиянием, но он все еще тверд, когда он вытаскивает арматуру из кузницы и катит ее вниз к прессу, который с силой в 10 000 фунтов вдавливает ее в штуцер.

    Раписарда точно так же пропускает целую партию 50-футовых стержней, и пресс автоматически обрызгивает себя охлаждающей водой после каждого из них.

    Published by admin
