Двухраспорный анкерный болт с гайкой: Анкерный болт с гайкой двухраспорный

Анкерный болт двухраспорный | Центрметиз

Техническая документация

Назначение

Используется для крепления тяжеловесных конструкций к полнотелому бетону, природному строительному камню, полнотелому кирпичу.

Характеристики

Материалы: изготовлен из стали, поверхность оцинкована и желтопассивирована.

Особенности конструкции: болт с резьбой и конусом на конце, двумя цилиндрическими подвижными муфтами с продольными прорезями, шайбой и гайкой. Головка имеет прямой шлиц.

Принцип работы: при завинчивании гайки первая муфта наползает на хвостовик, а вторая муфта на первую и происходит распирание.

Допустимые нагрузки: рекомендуемая рабочая нагрузка не должна превышать 25% от максимальной (нагрузки на вырывание). Показатели нагрузок приведены для бетона прочностью 200-250кгс/см2. Рекомендуемая нагрузка увеличивается пропорционально возрастанию прочности бетона. При установке анкеров в бетон с трещинами необходимо нагрузки на вырывание умножить на коэффициент 0,6.

Монтаж

Просверлить отверстие в несущей основе по размерам, указанным изготовителем и очистить его. Вставить анкер с навешенной на него монтируемой деталью в отверстие, забить легкими ударами молотка до упора. После этого затянуть гайку, при необходимости удерживая отверткой стержень от проворачивания.

Область применения

Анкерный болт 2-х распорный с гайкой HND по бетону

Анкерный болт двухраспорный HND как правило используют для сквозного монтажа тяжеловесных подвесных самонесущих конструкций, нагруженных статически элементов стальных конструкций, консолей, кронштейнов, балюстрад, лестниц, антенн, рам и прочих. Чаще всего анкерный болт применяют с такими базовыми материалами как бетон, полнотелый кирпич или природный строительный камень. Благодаря своей универсальности и высокой несущей способности 2-х распорный анкерный болт пользуется большой популярностью как в ремонтных, так и в строительных работах. Крепеж используют в качестве фундаментных болтов для строительных конструкций. Применяется на разных этапах строительства для внутренних и наружных работ. Особенности конструкции крепежа позволяют монтировать его на небольшом расстоянии от края несущего основания и от других анкеров. Чаще всего эти анкера используют для крепления тяжеловесных конструкций при ответственных креплениях и повышенных нагрузках на вырывание в несущее основание из бетона или рыхлого материала недостаточно надежного для одного распора.

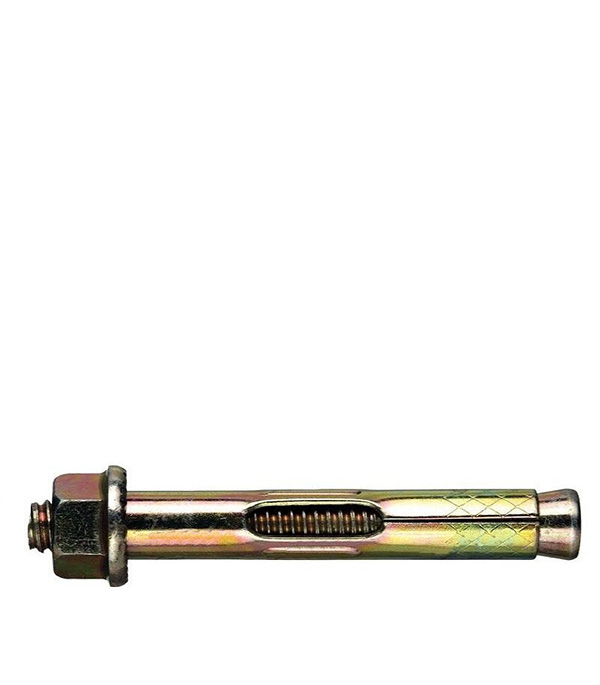

Двухраспорный анкерный болт HND является аналогом анкерного болта с шестигранной гайкой. Главное их отличие заключается в том, что в двухраспорном анкере один болт управляет распором не одного, а сразу двух крепежных элементов. Изделие конструктивно представляет собой металлический спаренный корпус, состоящий из двух последовательных внешних полых гильз, каждая из которых имеет продольные прорези в распорной части. Внутрь гильз вставлена шпилька с метрической резьбой, на один конец которой накручивается распорный элемент в виде конусной гайки c насечками, не дающими ей проворачиваться внутри гильзы при монтаже, а на другой – фиксирующая шестигранная гайка с шайбой, закрепляющая анкер и деталь на нем в несущем основании.

Детали анкера выполнены из углеродистой стали холодного формования и желтопассивированны для защиты крепления от коррозии. Благодаря своим техническим характеристикам и особенностям конструкции двухраспорный анкерный болт с гайкой HND надежно фиксирует предметы, отличающиеся значительными габаритами и массой, обеспечивая при этом прочность и долговечность конструкции.

Принцип работы анкерного болта с гайкой достаточно прост. Он заключается в том, что при затягивании шестигранной гайки c шайбой на резьбовой части шпильки, помещенной во внутрь гильз, конусная разжимная гайка накручивается на стержень анкера и втягивается во внутрь распорной втулки. Это приводит к разжиманию стенок анкера, помещенного в заранее просверленное отверстие в несущем основании, и позволяет надежно удерживать монтируемый материал. Распорная конусная гайка при этом остается на шпильке внутри анкера, что делает возможным демонтировать его в будущем или производить юстировку.

Для монтажа 2-х распорного анкерного болта HND, оснащенного гайкой необходимо заранее просверлить в несущем основании отверстие, соответствующее диаметру анкера и его длине с незначительным запасом. Диаметр отверстия необходимо делать таким, чтобы распорная муфта входила в него с небольшим натягом. Затем с целью надежного соединения анкерного болта распорного типа с несущим основанием, отверстие, в которое он монтируется необходимо тщательно очистить от забившихся туда кусочков раскрошившегося при сверлении материала и строительной пыли. Далее в проделанное и подготовленное отверстие необходимо забить анкер и затягивать на нем шестигранную гайку с шайбой до тех пор, пока распорные муфты не разожмутся на столько, чтобы обеспечить надежную фиксацию крепежного элемента. При этом очень важно учитывать усилие затяжки, рекомендованное производителями крепежа. После того как анкер был надежно установлен в отверстие, с него необходимо открутить шестигранную гайку, чтобы потом закрепить ей на освободившемся резьбовом конце стержня необходимую деталь или конструкцию.

Выбор строительного крепежа — это очень серьёзное и ответственное дело, от этого зависит качество и долговечность строения или конструкции.

Если у вас возникли вопросы по наличию товара, вы хотите рассчитать стоимость и купить 2-х распорный анкерный болт с гайкой HND по бетону оптом или в розницу, вы всегда можете обратиться к нам в наш офис в г. Владивосток по адресу: ул. Бородинская, д. 28, стр. 3.

Наши специалисты подберут для вас оптимальный крепеж, ручной инструмент и оснастку, а также помогут с расчётом и отправкой заказа в любую точку Дальнего Востока России.
