Дюбель-гвоздь, обзор. WikiСтатья.
Дюбель-гвоздь представляет собой составную конструкцию, состоящую из двух элементов — дюбеля, предназначенного для установки непосредственно в просверленное отверстие, и гвоздя, вставляемого в дюбель, на который проводится крепеж.
Вид:
потайной, цилиндрический, грибовидный
Материал дюбеля:
ПНД (полиэтилен низкого давления), полипропилен, нейлон
Материал гвоздя:
углеродистая сталь
Покрытие:
оцинкованный, желтопассированный
Назначение
: для крепления различных материалов к бетону, легкому бетону и пустотелому и полонотелому кирпичу.
Особенности конструкции дюбель-гвоздя нейлон
Дюбель-гвоздь — это крепежное изделие, предназначенное для закрепления каких-либо объектов в полнотелых материалах, к примеру, кирпичных или бетонных стенах.
Гвоздем называется металлический штырек, представляющий собой гибрид гвоздя с шурупом. Дюбель-гвоздь имеет гладкое основание, острый конец и резьбу в середине.
Конструкция дюбелей простая, но в тоже время очень эффективная. Надежность крепления достигается исключительно за счет силы трения. Потому как при установке гвоздя или шурупа в пластмассовый дюбель он значительно увеличивается в ширину, тем самым расклиниваясь внутри просверленного отверстия. Установка дюбелей полностью безопасна, не уменьшает прочность стен и не может стать причиной появления трещин.
Дюбель-гвоздь поставляется в сборе с гвоздем, который имеет резьбу и крестообразный шлиц на головке, позволяющий фиксировать крепеж.
Применение дюбель-гвоздя нейлон
Дюбель-гвозди различных типов широко используются в строительной сфере. В настоящее время не имеется аналогов дюбелей, которые обладали теми же преимуществами. Монтаж на основе дюбелей проводится очень быстро, а конструкция получается очень надежной.
Также возможно быстрое проведение демонтажа без повреждения стены дома или любой другой конструкции, куда были установлены дюбели.
Особенности установки дюбель-гвоздей нейлон
Установка гвоздей-дюбелей может проводиться как ручным способом, так и с использованием специального полуавтоматического приспособления — строительно-монтажный пистолет. Перед установкой дюбеля необходимо просверлить отверстие. Делается это с помощью обычной дрели. Важно, чтобы диаметр отверстия и дюбеля были почти одинаковые, в противном случае соединение не будет надежным.
При установке применяется сквозной монтаж. Диаметр сверла равен диаметру дюбель.
Самые используемые типоразмеры: дюбель-гвоздь 6х40 и дюбель-гвоздь 6х60.
Цена на эти размеры зависит от объема закупки.
Несколько фактов о дюбель-гвоздях нейлон
Сам дюбель чаще всего изготавливается из различных сортов полиэтилена или нейлона. Раньше дюбели делались из металла, но в настоящее время подобная конструкция почти не встречается.
Дюбель представляет собой цилиндр пустотелый цилиндр с распорным механизмом.
Название «дюбель-гвоздь» говорит о наличии гвоздя. Однако в настоящее время гвозди для крепежа почти не используются, они были заменены специальными металлическими шурупами с оцинкованным покрытием. Наличие защитного покрытия защищает шуруп от коррозии и значительно продлевает его срок службы. Дюбели — это одноразовый крепежный элемент, независимо от способа монтажа (ручной или с использованием строительно-монтажного пистолета).
Наша компания занимается продажей дюбель-гвоздей оптом по самым гибким ценам, в зависимости от объема закупок. В нашем ассортименте имеются дюбель-гвозди как для ручного монтажа, так и адаптированные под монтажный пистолет.

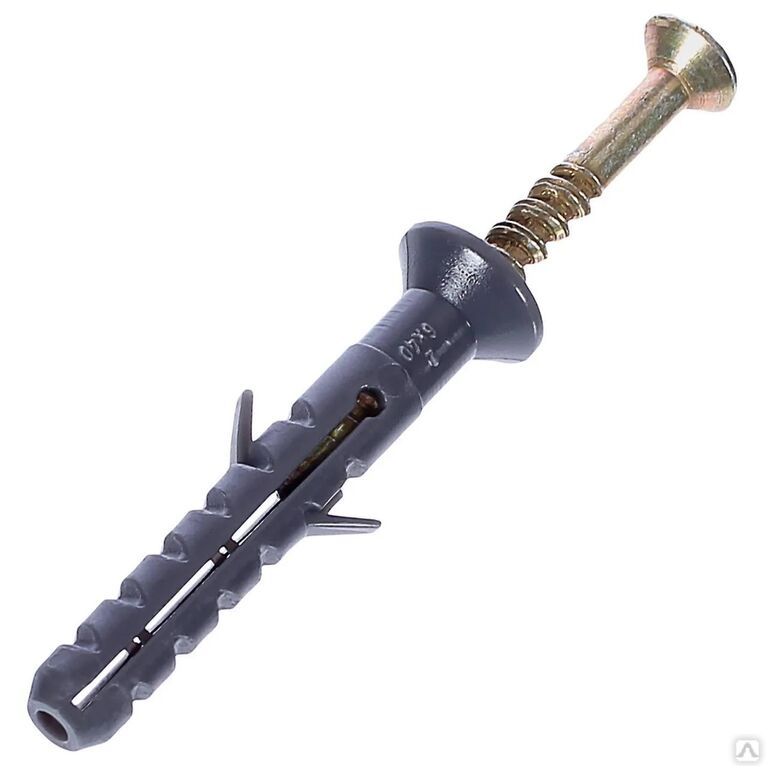

Особенности дюбель-гвоздя 6-40. Конструкция, состав изделия, применение
Представим задачу, типичную для людей, получивших квартиру в новостройке: необходимо закрепить массивную книжную полку на бетонной стене в одной из комнат.
Делать это с использованием самореза нельзя – он просто выпадет. Во времена канувшего в Лету СССР уплотнение в высверленном отверстии создавалось путем установки в него деревянного т.н. чопика. Сегодня же для этого применяются дюбель-гвозди. Такая деталь типоразмера 6×60 входит в число наиболее ходовых подобных крепежных элементов.
Особенности конструкции
В конструкцию любого дюбель-гвоздя входят следующие компоненты:
-
дюбель. Он вставляется в просверленное в материале основания отверстие; -
гвоздь. Этот компонент забивается в дюбель, в результате чего лепестки пластиковой гильзы расклиниваются и упираются в поверхность гнезда.

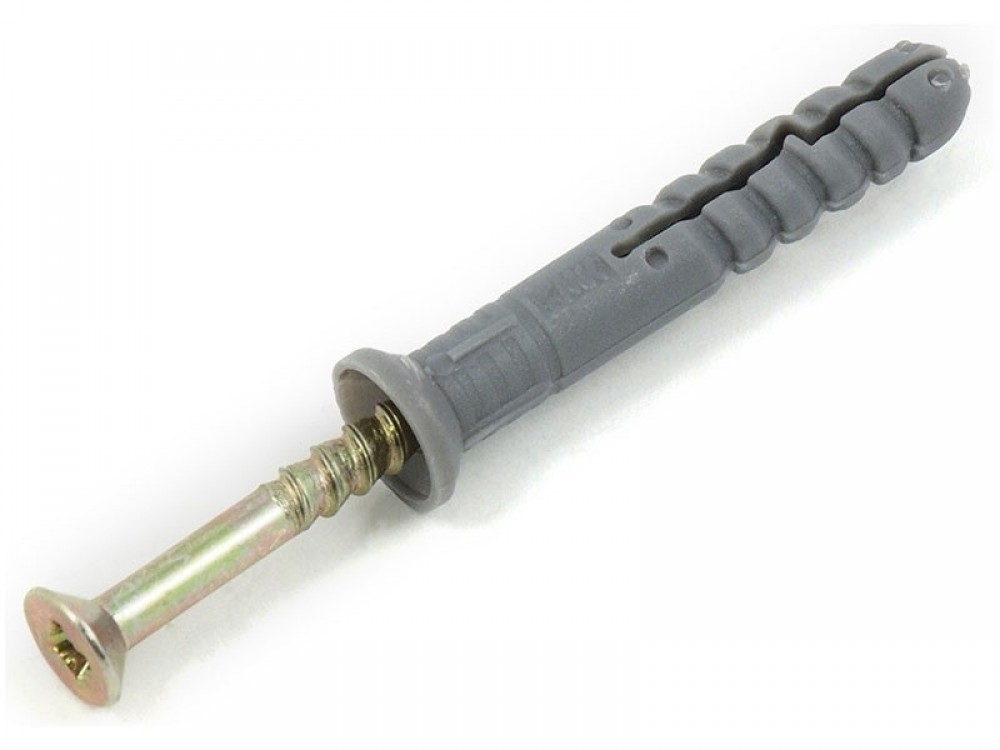

Ниже представлено изображение указанных элементов крепежной детали типоразмера 6×60.
На стержень метиза нанесены витки резьбы особого профиля с уклоном в сторону заострения.
Такое конструктивное решение:
· позволяет без чрезмерных усилий забить гвоздь в пластиковый дюбель, уже вставленный в отверстие, проделанное в установочной базе:
· препятствует извлечению гвоздя из гильзы под воздействием внешних нагрузок, возникающих во время его эксплуатации.
Таким образом, надежность сформированного крепления обеспечивается силой трения.
Установка
Устанавливается дюбель-гвоздь 6×60 методом сквозного монтажа в следующем порядке:
-
на поверхностях предмета, который нужно прикрепить, и установочной базы отмечается точка сверления; -
и там, и там одновременно проделываются гнезда; -
пластиковая гильза вбивается (очень аккуратно!) сквозь отверстие в прикрепляемом объекте в гнездо материала основания; -
гвоздь фиксируется легкими ударами молотка.
Для наглядности этот процесс ниже представлен в картинках.
Технические характеристики
Современная промышленность производит дюбель-гвозди 6×60 с определенными техническими характеристиками. Идентичность их численных значений унифицирует данные крепежные детали, сошедшие с конвейеров разных заводов, что, в свою очередь, обеспечивает взаимозаменяемость. Наиболее важные рабочие параметры дюбель-гвоздей типоразмера 6×60 выглядят так:
-
минимальная сила, работающая на срез в бетоне марки B25 – 1,8 кН; -
минимальная вырывающая сила в бетоне той же марки – 1,6 кН; -
максимальная толщина объекта, подлежащего прикреплению – 30 мм; -
глубина анкеровки – min 30 мм; -
минимальная глубина при выполнении монтажа сквозным методом – 70мм: -
длина гвоздя – 65 мм; -
диаметр гвоздя – 4 мм; -
длина дюбеля – 60 мм; -
диаметр дюбеля – 6 мм.
Разновидности
Основным критерием, на основе которого принято подразделять рассматриваемые крепежные детали на виды, является конфигурация бортика пластикового компонента. Также, как и с дюбель-гвоздями 6×40, сегодня выделяют 3 типа аналогичного по функционалу крепежа типоразмера 6×60:
с бортиком цилиндрической формы. Сфера предназначения – крепление методом сквозного монтажа в бетонные, кирпичные, каменные полнотелые установочные базы плинтусов, металлических панелей и конструкций, выполненных из дерева. Используется, когда выступающая головка не является критичным фактором для эксплуатации крепежа данного вида с точки зрения его привлекательности.
Форма шлица – Pozidriv. Позволяет демонтировать метиз;
С потайной головкой. Применяется в случаях, когда необходимо спрятать шляпку гвоздя в поверхности закрепляемого объекта.
Такая конструкция предполагает возможность проведения дополнительных работ, не сопровождающихся нарушением эстетических показателей устанавливаемой конструкции;
С грибовидной головкой.
Благодаря увеличенной площади шляпки этой формы предоставляется возможность повысить силу прижима закрепляемого элемента к поверхности основания.
В целом же, дюбель-гвоздь 6×60 с грибовидной головкой применяется для крепления сквозным монтажом на бетонных основаниях планок, коробок дверных и оконных проемов, карнизов и т.д.
Технические требования
При изготовлении дюбель-гвоздей типоразмера 6×60 предприятия-производители должны соблюдать ряд требований к качеству конечной продукции. Основные формулируются так:
-
на поверхности гвоздя могут присутствовать следы, оставленные зажимными плашками; -
не допускается притупленность острия, превышающая 0,8 мм; -
допускается искривленность металлического стержня. Предельное значение данного показателя для дюбель-гвоздя 6×60 такое: 0,15 мм; -
гвоздь должен характеризоваться твердостью, определяемой по методике Роквелла в пределах 53≤НRС≤56. У обыкновенного дюбеля значение этого показателя меньше: НRС=51,5;
У обыкновенного дюбеля значение этого показателя меньше: НRС=51,5;
Материал изготовления
Для производства крепежных элементов этого вида применяется проволока-катанка классов KK – качественная канатная и BK – высококачественная канатная. В качестве сырья для ее изготовления должна использоваться нелегированная рессорно-пружинная конструкционная сталь марки Cт.70.
Распорная гильза изготавливается из полимеров следующих видов:
-
полиамид (ПА). Другое более привычное название – нейлон. Этому легкому материалу характерна повышенная прочность. При помощи изготовленных из него дюбелей закреплять объекты можно на поверхности любых установочных баз. Рабочая нагрузка составляет 30 кг, а предельно допустимая – 120 кг. Характеризуется стойкостью к воздействию вибрации. Впитывает влагу из-за чего изменяется в объеме. Поэтому устанавливать рекомендуется в сухих помещениях. -
Полипропилен (ПП). Материалу присущи такие свойства, как твердость и прочность. Нагрузка может достигать отметки 150 кг. Выдерживает температуру Т≤+140°С. Чувствителен к ультрафиолетовому излучению, однако не склонен к растрескиванию. Устойчив к контакту с водой. Таким образом, проводить монтаж ПП-дюбеля 6×60 можно в помещениях с высокой влажностью.
-
Полиэтилен (ПЭ). Этот легкий термопластичный полимер химически инертен и бесцветен. Устойчив к воздействию низких температур до минус 40°С. К нагреванию демонстрирует меньшую устойчивость: процесс деформации и размягчения начинается уже при Т = +80°С. Хорошо переносит импульсные нагрузки и стоек к повреждениям механического характера. Из недостатков ПЭ стоит отметить его горючесть.
Материалу присущи такие свойства, как твердость и прочность. Нагрузка может достигать отметки 150 кг. Выдерживает температуру Т≤+140°С. Чувствителен к ультрафиолетовому излучению, однако не склонен к растрескиванию. Устойчив к контакту с водой. Таким образом, проводить монтаж ПП-дюбеля 6×60 можно в помещениях с высокой влажностью.
Заключение
Дюбель-гвозди 6×60 используют при необходимости выполнения и капитального, и мелкого ремонта. Особо они востребованы, когда требуется закрепить на бетонных и кирпичных стенах деревянные конструкции, листы гипсокартона и теплоизолирующие материалы.
Отдавать предпочтение крепежу данного вида следует, когда планируется создать деревянную обрешетку под облицовку постройки панелями полуцилиндрической формы (т.н. блок-хаус), тонкой обшивочной доской – вагонкой, или сайдингом.
Однако следует учитывать такой момент. В установочной базе не должны иметься пустоты. То есть крепление предметов с помощью дюбель-гвоздей 6×60 можно осуществлять в стены из нещелевого кирпича либо неячеистого бетона. Чтобы убедиться в этом и узнать альтернативные возможности формирования крепления прямого подвеса к основанию из кирпича с пустотами, просмотрите 4-минутное видео. Его запуск осуществляется очень просто: курсор наводится на картинку, которая размещена ниже, а затем выполняются действия, указанные в высветившейся подсказке.
Please enable JavaScript to view the comments powered by Disqus.comments powered by Disqus
До появления гвоздей существовала конструкция из дерева с колышками
Меня всегда восхищало то, как люди делали вещи в старину, до того, как у них появились технологии, доступные нам сегодня, — чтобы оглянуться назад на удивительное мастерство, которое существовало на протяжении всей истории и интересно, как люди на самом деле достигли того, что они сделали, используя методы, которыми они были ограничены.
Во многих отношениях мастерство этих древних мастеров намного превосходит то, что мы делаем сегодня со всеми нашими современными инструментами.
Как плотник (это мое хобби), я всегда интересовался тем, как плотники и краснодеревщики древности применяли свое ремесло. Хотя у меня действительно не хватает терпения отказаться от своих электроинструментов и следовать их древним методам, я опробовал некоторые из них просто для обучения.
Колышковая деревянная конструкция
До того, как были изобретены гвозди, плотникам, мебельщикам, кораблестроителям и краснодеревщикам приходилось соединять куски дерева вместе. Был использован столярный клей (конский клей), но этого было недостаточно. Клей сам по себе не скрепит куски дерева, особенно когда вам нужно склеить торцевые волокна. Некоторые средства механического крепления необходимы для придания прочности готовому изделию.
Ответом на это, использовавшееся на протяжении веков, было строительство на колышках. Колышки — это круглые деревянные дюбеля, которые проходят через стыки досок, создавая прочный «мост» между двумя частями и помогая удерживать их вместе.
В зависимости от конструкции конкретной детали штифт можно использовать в сочетании с другими методами соединения, такими как клей или врезка и шип.
Ранние гвозди
Ранние гвозди изготавливались вручную кузнецами
Даже когда гвозди стали доступны, профессиональные столяры избегали их, говоря, что они были удобным предметом и не предназначались для серьезной работы. В их комментариях была некоторая обоснованность, поскольку те ранние гвозди были сделаны кузнецами вручную. Гвозди делали, сидя и разговаривая вечером у костра.
Те гвозди ручной работы были очень грубыми по сегодняшним меркам. Они были сформированы из квадратных стержней или прямоугольных заготовок толщиной от 1/8 до 1/4 дюйма. Кузнец забивал гвоздь, сужая его почти до острого конца, затем они сгибались над ложем, чтобы сформировать головку. Наконец, они отрезали стержень и оставляли хвостовик около 3/8 дюйма для головки.
В некоторых случаях на гвозде создавалась примерно круглая головка путем нагревания его в кузне, а затем забивания головки гвоздя молотком, разрушая материал, чтобы сформировать круг, выходящий за пределы ширины исходного материала.
Эти головки будут иметь диаметр от 1/2 дюйма до 3/4 дюйма.
Несмотря на свою функциональность, коническая форма этих гвоздей имела большую склонность к выдергиванию, чем современные гвозди, потому что, как только пружинное напряжение дерева по бокам гвоздей начало ослабевать, коническая форма облегчала гвоздь выскользнуть из дыры.
Работа с колышками
Конструкция с колышками
Сегодня, если вы хотите сделать мебель с колышками, вы идете на склад пиломатериалов или в хозяйственный магазин и покупаете пакет рифленых штифтов. Это двухдюймовые кусочки дюбельного стержня, которые сужены на концах и проходят через матрицу, которая делает канавки по бокам. Они доступны в размерах от 1/4 дюйма до 1/2 дюйма в диаметре.
Но так было не всегда. В старые времена плотник вручную вырезал колышек из дерева, часто используя куски веток, которые были слишком малы, чтобы использовать их для чего-либо еще. Эти колышки имели диаметр от 1/2 дюйма до 1 дюйма и могли иметь длину несколько дюймов.
Будучи выточены вручную, они намеренно оставлены с шероховатой поверхностью, чтобы их можно было втиснуть в отверстие, которое просверлил для них плотник.
После того, как штифты были изготовлены, столяр мог выбрать сверло нужного размера для распорки, чтобы проделать отверстия в заготовке. Часто это были сквозные отверстия, но для изысканной мебели отверстие делалось со скрытой стороны и останавливалось до того, как оно пробило видимую сторону заготовки.
После того, как отверстие было сделано, в него вбивали колышек с помощью молотка и отрезали конец. В некоторых случаях клей использовался в сочетании с колышком, но мебель также можно было соединять строго с помощью колышков и без клея.
Мой папа, который был невероятным плотником, сделал свой верстак таким образом. Все было заколочено, а колышки так и остались торчать, а не обрезаны. Это было сделано намеренно, так как это позволило ему сломать верстак, чтобы переместить его, просто удалив несколько колышков.
Тем не менее, однажды собранный вместе, он был таким же стабильным и прочным, как любой верстак, который вы только можете себе представить.
Колышки с врезкой и шипом
Конструкция с врезкой и шипом
Хотя колышки часто использовались отдельно, их также можно было использовать в сочетании с врезкой и шипом для дополнительной прочности. Врезка и шип — это невероятное средство соединения деревянных деталей, которое с большим преимуществом использует естественную прочность древесины.
На самом простом уровне врезка представляет собой квадратное (или прямоугольное) отверстие в куске дерева. Шип — это конец доски, который соединяется с ней под прямым углом. Как правило, конец обрезается, чтобы создать плечо и сделать часть, которая входит в паз, меньше. Обычно это необходимо для обеспечения достаточного количества материала вокруг паза для поддержания прочности конструкции.
Врезной шип – Автор: Dave.Dunford – CC BY-SA 3.0
Вот как с этим можно использовать штифт.
Как правило, шип делают немного длинным, а затем, как только он соединяется с пазом, лишний материал отрезается. Когда штифт используется вместе с пазом и шипом, более длинный шип обрезается, чтобы оставить достаточно материала, в котором можно просверлить отверстие для штифта.
Штифт должен плотно прилегать к краю доски, когда шип вставляется в паз. Очевидно, что это штифт меньшего размера, так как он должен проходить через шип. Тщательные измерения и сверление необходимы для выполнения этой работы, но если все сделано правильно, соединение будет таким же прочным, как если бы оно было постоянно соединено, даже без использования клея для скрепления частей.
Это идеальный вариант, если вы хотите сделать мебель или сельскохозяйственные орудия, которые можно разбирать для перемещения или модифицировать для различных задач. Штифт плотно удерживает паз и шип вместе, но это все, что от него ожидается. Именно врезное и шиповое соединение обеспечивает структурную прочность проекта.
Использование конструкции из колышков в ситуации выживания
Строительство из колышков
Как только вы научитесь это делать, строительство из колышков на самом деле очень легко сделать, хотя это займет больше времени, чем строительство с помощью гвоздей или шурупов. Таким образом вы можете построить практически все, о чем только можете подумать, от мебели и сельскохозяйственных орудий до дома. Это означает, что в мире после стихийного бедствия, где у вас могут быть проблемы с шурупами и гвоздями, вы все равно можете построить все, что вам нужно.
Однако вам понадобятся специальные инструменты. Я упомянул, что колышки были «выструганы», а на самом деле их вырезали складным ножом. Хотя вы можете строгать их ножом, складной нож будет быстрее.
Вам также понадобится скоба с набором бит. Если когда-нибудь возникнет необходимость строить с помощью штифтовой конструкции, вы можете быть уверены, что ваша беспроводная дрель не будет работать.
Наконец, если вы собираетесь комбинировать колышки с врезными и шиповыми соединениями, вам понадобятся торцовочная пила с мелкими зубьями и стамески.
Сам паз начинается с того, что просверливают отверстие, а затем вырезают его долотом.
