ГОСТ 4028-63 Гвозди строительные. Конструкция и размеры (с Изменениями N 1, 2, 3)
Методы контроля
Нормативный документ TУ 14-4-1141-82 также устанавливает методы контроля параметров произведенных дюбель-гвоздей для строительного пистолета.
- Проверка соответствия геометрических размеров этих изделий осуществляется с помощью шаблонов, штангенциркуля, а также микрометра.
- Контроль внешнего вида дюбелей проводится визуально, применять увеличительные приборы нельзя. Не подлежит контролю шероховатость рабочей поверхности. Данная характеристика обеспечивается используемым технологическим инструментом.
- Контроль сечения крепежной детали, изготовленной:
- по чертежу исполнения №1проводится на части стержня, расположенной на удалении 5 мм от плоской шайбы по направлению к шляпке дюбеля;
- по чертежу исполнения №2 – по наибольшему сечению рифления.
Точность проверки – 0,01 мм. Завод-изготовитель наделен правом самостоятельно выбирать метод определения этого параметра.- место, где расположен дефект, зачищается напильником или наждачной шкуркой;
- затем выполняется сравнительный промер штангенциркулем в зачищенном месте, и там, где эта операция не проводилась.
Срок гарантии сохранения механических характеристик для дюбель-гвоздей обыкновенного качества составляет 12 месяцев, а для изделий повышенного качества, –18 месяцев, начиная с даты, когда потребителем были получены приобретенные крепежные детали.
Материал изготовления дюбель-гвоздей, устанавливаемых с помощью монтажного пистолета
Для обеспечения требуемой твердости (напоминаем, допустимый диапазон изменения этого показателя такой: 54≤НRС≤56) производители используют следующие марки стали:
- качественную углеродистую конструкционную Ст.50;
- качественную специальную нелегированную конструкционную Ст.60;
- специальную нелегированную рессорно-пружинную конструкционную Ст.70
Изделия подвергаются процедуре термообработки. Также на их поверхность наносится защитное антикоррозионное цинковое покрытие.
Дюбель
При строительстве, ремонте и отделочных работах, необходимо использовать различные типы креплений. Это относится как к установке больших элементов, так и к мелким аксессуарам. В зависимости от используемых материалов и нагрузок, которые будут применены, различаются типы крепежных деталей. В основном используются дюбеля, шурупы, бетонные якоря, винты, анкера и многие другие.
Виды крепежа и строительной техники
Дюбель являются одними из наиболее распространенных приспособлений, используемых в строительных, ремонтных и отделочных работах. Но прежде, чем мы подробно обсудим их назначение и типы, стоит посмотреть на другие типы крепежей, используемых в строительной промышленности.
Крепеж должен быть выбран для применения исходя из типа материала и нагрузок, действующих на него. Одним из типов материалов, используемых в строительстве являются гипс и гипсокартон. Штыри для гипса и гипсокартонные винтовы, что во время установки ломаются и принимают форму зонтика. Штыри для гипсокартона могут быть также использованы для крепления различных типов световых элементов на потолке.
Монтажные штифты в форме крыла. Они идеально подходят для монтажа легких элементов и объектов, например, повесить картину или зеркало. Они также служат в качестве контактов для гипсокартона или ДСП, а также могут быть использованы для установки освещения потолок с гипсокартонных панелей.
Подвесные потолки, изготовленные в технике гипсокартонных панелей, как правило, крепятся специальными штифтами для подвесных потолков, которые имеют «крылья».
Другие типы штифтов, болтов и винтов
Для крепления различных компонентов, используются различные типы болтов, например усиленные анкерные болты могут выдерживать нагрузку до 200 кг. Винты такого типа используются для сборки больших полок или шкафов.
Есть винтовые анкеры, которые работают по принципу расширения. Они используютсядля крепления гипсокартонных пластин, других элементов для ванных комнат.
Для монтажа на полистирол используются винтовые шпонки. Такой винт идеально подходят для установки легких элементов из полистирола, а опорные элементы стены не затронуты. Для установки с дюбелями, полистирол должен иметь достаточную твердость.
Другой тип крепежа шурупы. Шурупов на ринке большое множество, используются для соединения деревянных и прочих элементов. Шурупы подразделяются на универсальные и шурупы для конкретного материала.
Шурупы различаются по форме, размеру и типу резьбы. Также играет большую роль тип головки, на рынке есть шурупы с цилиндрической головкой, или шестиугольной. Есть также закаленные винты, саморезы и универсальные.
Типы дюбелей и применение
Дюбеля используются для крепления различных элементов и объектов. Дубель состоит из Т-образной пластмассы и винта. Из-за своей специфичности дюбеля позволяют не сверлить глубокие отверстия.
Дюбель это общее название, под которым скрывается целый ряд видов и типов крепежа. Дюбель можно условно разделить на шпильки для специальных задач, а также для специальных применений и универсальные штекера.
Дюбель выбирают для конкретного применения и решают, какой будет их размер. В некоторых случаях, однако, вы можете выбрать дюбеля для универсального монтажа с универсальными разъемами.
После вставки дюбеля в отверстие, постучите по нему молотком, а затем затяните винт.
Дюбеля и материалы
Есть много типов дюбелей, в зависимости от того, какие использованы материалы.
Например, дюбеля для бетона, дюбеля для полистирола, для быстрой сборки и так далее. Еще могут быть также разделены по типу винта.
Палец кадр используется для установки различных типов подложки. Конкретные дюбель являются решения рамок так называемой короткой зоны расширения. Бетон дюбель используется для крепления различных компонентов бетона, но и камня.

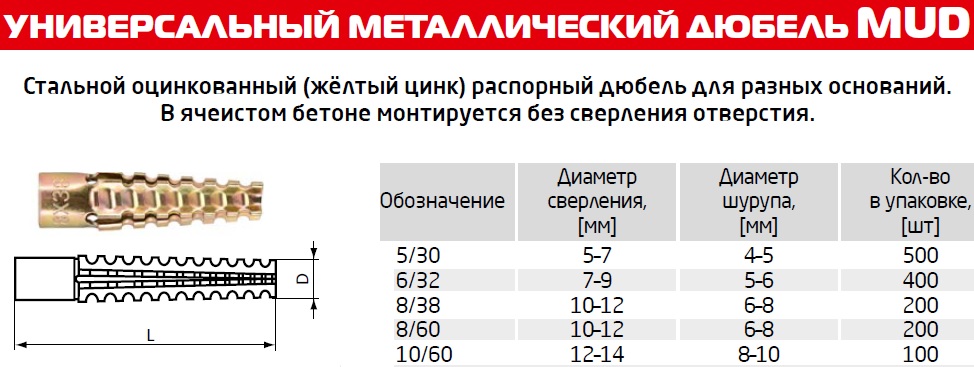

В основном шурупы для дюбелей изготовляются из металла. Они могут быть использованы для крепления гипсокартонных панелей, а также других легких компонентов гипсокартона. Металлические дюбели используются для сборки деревянных реек или рам зеркал и картин.
Важная информация по установке дюбелей
В зависимости от типа дюбелей, их установка проводится по-разному. Тем не менее, существует несколько принципов, которые должны сохраняться независимо устанавливаете ли вы дюбель для бетона или для дерева.
Дюбели используются для поддержки и фиксации. Для правильной установки, имейте в виду несколько важных факторов.
Прежде всего, до бурения и установки штифта, убедитесь, что он не попадет в электропроводку или газовую трубу. Полезным устройство может быть детектор.
Важное значение имеет также тип сверла, который должен быть адаптирован к типу материала, который будет пробурен. Размер сверла должен быть выбран с точки зрения размеров штифта. Лучше с помощью дрели, сначала медленно, а затем быстрее, чтобы предотвратить опускание сверла с выбранной дорожки. Отверстие, где будет установлен штифт должно быть надлежащим образом очищено.
Как устанавливать дюбель-гвозди с помощью строительного пистолета
Современная промышленность выпускает много видов строительных пистолетов для забивки дюбель-гвоздей. Чтобы вы получили представление о том, как работать с этими устройствами, опишем особенности и принцип функционирования лишь двух изделий.
Пистолет СМП-3М
Выстрел производится за счет энергии пороховых газов. То есть в этом пистолете используются патроны.
Пристрелка дюбель-гвоздей выполняется в следующем порядке:
- на стакан/дуло пистолета надевается наконечник.
Этот аксессуар предназначен для предохранения работника от рикошета стального крепежа и возможных осколков материала установочной базы; - затем пистолет нужно открыть, переломав его, и вставить дюбель;
- после этого в ствол вслед за крепежной деталью вкладывается патрон;
- пистолет закрывается;
- предохранительный наконечник совмещается с ранее сделанной отметкой на поверхности основания, в которую, собственно, и необходимо установить дюбель;
- плотно прижав пистолет к установочной базе, следует произвести выстрел.
Этот аксессуар предназначен для предохранения работника от рикошета стального крепежа и возможных осколков материала установочной базы;Ниже представлены важные технические характеристики монтажного пистолетаСМП-3м.
- Вес – около 3 кг.
- Работает с дюбелями длиной до 75 мм.
- Комплектуется сменными стволами длиной от 280 мм до 400 мм с диаметром канала 12 мм.
- За смену можно производить 250 выстрелов.
Пистолет ПЦ-80
Используется монтажный пистолет поршневого типа ПЦ-80 для работы с установочными базами, твердость которых, рассчитанная по методике Бринелля, не превышает 150НВ.
С его помощью создается несъемное соединение путем пристрелки дюбель-гвоздями рассматриваемого типа к бетонным конструкциям и кирпичной кладке:
- пластмассовых, деревянных и прочих неметаллических объектов толщиной 10мм≤Т≤55мм;
- металлических предметов толщиной Т≤4мм.
Последовательность этапов забивания дюбель-гвоздя выглядит так:
- ударный поршень проталкивается до упора входящим в комплект поставки шомполом;
- крепежная деталь корректно вставляется заострением наружу в направитель;
- затем ручку (муфту пистолета) следует повернуть относительно рукоятки на 90° в направлении против движения часовой стрелки;
- потом пистолет нужно разомкнуть на 2 части;
- патрон вставляется в патронник;
- пистолет плавно складывается;
- муфта поворачивается по ходу движения часовой стрелки на те же 90°и занимает, таким образом, исходное положение;
- далее необходимо приставить пистолет к установочной базе в месте монтажа крепежного элемента;
- следующий этап – снятие с предохранителя путем надавливания на рукоятку;
- нажимается курок и происходит выстрел.
В итоге дюбель-гвоздь прочно и, как говорится, намертво будет забит в материал основания.
Кратко о технических характеристиках монтажного пистолета модели ПЦ-84:
- используются патроны калибра 6,8/18;
- длина дюбель-гвоздя не должна превышать 75 мм;
- вес пистолета – до 4,6 кг;
- длина пистолета – 385 мм
Технические характеристики
Предприятия металлургической отрасли выпускают метизы рассматриваемого типа с унифицированными техническими характеристиками, указанными в ниже размещенной таблице. Обозначение параметров соответствует литерам, отображенным на чертежах исполнений. Размеры представлены в миллиметрах.
| Диаметр стержня (параметр d) | Вес 1000 штук шайб, толщиной 1,5 мм (кг) | Вес 1000 шт. дюбелей, (кг) | Размер дюбелей: диаметр× длина (d × L) | h | D1 | L | D |
| 4,5 | 1,15 | 9,15 | 4,5×60,0 | 1,0-1,5 | 12,0 | 60,0 | 10,0 |
| 7,95 | 4,5×50,0 | 50,0 | |||||
| 6,75 | 4,5×40,0 | 40,0 | |||||
| 5,55 | 4,5×30,0 | 30,0 | |||||
| 3,7 | 1,2 | 5,2 | 3,7×40,0 | 40,0 | 8,0 | ||
| 4,3 | 3,7×30 | 30,0 |
Особенности конструкции дюбель-гвоздя нейлон
Дюбель-гвоздь — это крепежное изделие, предназначенное для закрепления каких-либо объектов в полнотелых материалах, к примеру, кирпичных или бетонных стенах.
Гвоздем называется металлический штырек, представляющий собой гибрид гвоздя с шурупом. Дюбель-гвоздь имеет гладкое основание, острый конец и резьбу в середине.
Конструкция дюбелей простая, но в тоже время очень эффективная. Надежность крепления достигается исключительно за счет силы трения. Потому как при установке гвоздя или шурупа в пластмассовый дюбель он значительно увеличивается в ширину, тем самым расклиниваясь внутри просверленного отверстия. Установка дюбелей полностью безопасна, не уменьшает прочность стен и не может стать причиной появления трещин.
Дюбель-гвоздь поставляется в сборе с гвоздем, который имеет резьбу и крестообразный шлиц на головке, позволяющий фиксировать крепеж.
Технические требования
Качество дюбель-гвоздей, устанавливаемых с помощью строительного пистолета, нормируется положениями TУ 14-4-1141-82. Этот документ выдвигает целый ряд требований, которым должна соответствовать конечная продукция. Назовем лишь некоторые из них.
- Для производства данных крепежных деталей используется сплав, устойчивый к воздействию механических нагрузок. Его твердость, определяемая по методике Роквелла, должна быть в пределах 54≤НRС≤56.
- Допускается искривление(φ) стержня дюбель-гвоздя. При длине: L< 5 см, φ=0,1 мм; L> 5 см, φ=0,15 мм.
- Притупление заострения стержня (ω) должно быть ω<0,8 мм.
- Заострение должно переходить в цилиндрическую часть стержня равномерно, без нарушения сплошности стали (так по-научному называются закаты), зазубрин и признаков растрескивания.
- Допускается наличие на поверхности металлического стержня следов, оставленных при обработке зажимными приспособлениями. Заострение может быть сформировано несколькими гранями.
- Расстояние между рифлениями (S) у дюбель-гвоздя, изготовленного по второму исполнению, должно быть таким: S≤0,8 мм. К размеру углублений (Н) между этими насечками предъявляется следующее требование: Н≤0,15 мм.
- На поверхность крепежа способом катодного восстановления наносится цинковый слой антикоррозионного покрытия толщиной не меньше 6 мкм-7 мкм.
Его твердость, определяемая по методике Роквелла, должна быть в пределах 54≤НRС≤56.
гвоздь | гвозди строительные ГОСТ 4028-63
| Сделать заказ на эту продукцию | |||
|---|---|---|---|
| Наименование продукции | |||
| Диаметр, марка стали, и т.п. | Общий вес | ||
| Телефон: | Контактное лицо | ||
| Ваш e-mail для контактов | |||
| Комментарий к заявке | |||
- МАРКА СТАЛИ:
- Ст 1кп; Ст 2кп; Ст Зкп; Ст Зпс мм
| d | D min | h min | L |
|---|---|---|---|
| 1,2 | 2d | 0,6d | 20;25 |
| 1,4 | 25;32;40 | ||
| 1,6 | 25;40 | ||
| 1,8 | 3,5 | 0,6d | 32;40;50;60 |
| 2,0; (2,2)** | 4 | 40; 50 (45; 60)** | |
| 2,5; (2,7; 2,8)** | 5 | 50; 60 (40; 55; 70)** | |
| 3,0; (3,1)** | 6 | 70; 80 (40; 50; 55; 60)** | |
| 3,5; (3,8)** | 7 | 90 (70; 80)** | |
| 4,0; (4,2; 4,5)** | 7,5 | 100; 120(90; 110)** | |
| 5,0 | 9 | 120; 150(110)** | |
| 6,0 | 11 | 150; 200 |
Размер dxL. MM | Масса 1000 шт., кг | Размер dxL. MM | Масса 1000 шт., кг |
|---|---|---|---|
| 1,2×20 | 0,183 | 2,0×50 | 1,19 |
| 1,2×25 | 0,219 | 2,5×50 | 1,87 |
| 1,4×25 | 0,302 | 2,5×60 | 2,23 |
| 1,4×32 | 0,385 | 3,0×70 | 3,77 |
| 1,4×40 | 0,482 | 3,0×80 | 4,33 |
| 1,6×25 | 0,397 | 3,5×90 | 6,60 |
| 1,6×40 | 0,633 | 4,0×100 | 9,50 |
| 1,8×32 | 0,640 | 4,0×120 | 11,50 |
| 1,8×40 | 0,787 | 5,0×120 | 17,80 |
| 1,8×50 | 0,967 | 5,0×150 | 21,90 |
| 1,8×60 | 1,160 | 6,0×150 | 32,40 |
| 2,0×40 | 0,949 | 6,0×200 | 43,10 |
Торцевая поверхность конической головки строительных и кровельных гвоздей — рифленая, прочих видов — гладкая.
Угол заострения по граням — не более 40°
** С техническими требованиями по ГОСТ 283-75 (отклонениями от ГОСТ 4028-63 по d и L)
ГОСТ 9649 — 1978 Шайбы стальные для пальцев марки А
