Электрическая схема сварочного инвертора

В статье представлен обзор схемотехники силовой части источников сварочного тока инверторного типа, рассмотрены общие принципы работы, недостатки и преимущества каждой из схем.

Приведены несколько запатентованных способов стимулирования зажигания дуги, представлена синтезированная типовая структурная схема инверторного сварочного аппарата. Инверторные преобразователи напряжения на мощности от единиц ватт до десятков киловатт давно и успешно применяются при построении источников питания различного назначения. Особенностью этого класса преобразователей является работа на статическую нагрузку. В последнее десятилетие прошлого века инверторные преобразователи стали применяться при построении электросварочных аппаратов, где нагрузкой является сварочная дуга. Если первые модели таких инверторов выполнялись на тиристорах, то сейчас в качестве коммутирующих активных элементов применяются исключительно силовые МДП транзисторы. Абсолютное большинство сварочных инверторов предназначено для осуществления сварки на постоянном токе. Их структурная схема представлена на рис

Рис. Структура электросварочного аппарата инверторного типа. 1 – входной выпрямитель с емкостным накопителем энергии;2 – инверторный модуль;3 – выходной выпрямитель. При питании от однофазной сети бестрансформаторный входной выпрямитель заряжает накопительную емкость до напряжения величиной около 300В. Инверторный модуль, выполненный на ключевых активных элементах, осуществляет преобразование энергии постоянного тока в энергию тока высокой частоты с последующим его выпрямлением для питания сварочной дуги. Причем частота преобразования составляет несколько десятков килогерц. Инверторный модуль кроме ключевых элементов и системы управления ими обязательно содержит высокочастотный импульсный трансформатор. Понятно, что схемотехническое построение нверторного модуля во многом определяет качественные и количественные параметры всего сварочного аппарата. Анализ схемотехнического построения (топологии) сварочных инверторов зарубежных и отечественных производителей дает основание полагать, что число вариантов таких решений весьма ограниченно и все их можно разделить на однотактные и двухтактные. Однотактные схемы формируют импульсы одной полярности, двухтактные — двухполярные импульсы.

Во всех схемах транзисторы работают в ключевом режиме, причем время включенного состояния может регулироваться, что дает возможность изменять величину нагрузочного тока. Наиболее распространенные схемотехнические решения инверторных модулей представлены на рис. 2
Рис. Схемы инверторных модулей сварочных аппаратова) Двухтактная схема – «полный мост»б) Двухтактная схема – «полумостовая схема»в) Однотактная схема – «косой полумост»
В двухтактной мостовой схеме формирование двухполярных импульсов происходит за счет попарного отпирания транзисторов (VT1 и VT3), (VT2 и VT4). При номинальной мощности нагрузки через транзисторы протекает лишь половина полного тока моста, а напряжение на каждом из них составляет половину напряжения на емкости С. Однако здесь требуется обеспечить полную симметрию плеча моста для исключения возможности протекания через первичную обмотку трансформаторе тока подмагничивания. Кроме того, для предотвращения опасности сквозного короткого замыкания через транзисторы необходимо задать некоторое «мертвое время», т.

паузу между началом процесса отключения одной пары транзисторов и включения другой. В полумостовой схеме за счет наличия емкостного делителя (С2, С3) напряжение на каждом из транзисторов и на первичной обмотке трансформатора составляет 0. 5Uвх т. е при питании схемы от бестрансформаторного сетевого выпрямителя оно не превышает 150В. Обеспечение сварочного тока величиной 120 – 150 А при относительном малом коэффициенте трансформации приводит к необходимости применения мощных транзисторов (либо их группового соединения) и увеличению тока, потребляемого из питающей сети.

Электрическая и принципиальная схема сварочного инвертора

Чтобы обеспечить горение сварочной дуги, используются инверторы. У данных устройств есть определенные преимущества, недостатки, отличительные особенности. Схема сварочного инвертора включает в себя конструкционные элементы, каждый узел выполняет свою операцию.

Принцип работы

Если разобрать сварочный инвертор, можно поближе рассмотреть силовой трансформатор. Он является основным узлом конструкции и отвечает за уровень напряжения. Ток, исходящий от источника, должен быть понижен.

Схема сварочного инвертора

Важно! На плате управления используются конденсаторы, резисторы, отвечающие за проводимость электрического потока.

Чтобы частота находилась на уровне 50 герц, используется стабилизатор. К дополнительным элементам относится выпрямитель тока (отвечает за пульсацию) и дроссель, стабилизирующий выходное напряжение. Устройство работает в цепи постоянного, переменного тока. Когда напряжение выпрямляется, оно подается на дугу и разрешается заниматься сварочными работами.

Технические характеристики

При рассмотрении инверторов рекомендуется сосредоточиться на таких характеристиках:

напряжение от сети,
допустимый размер электрода,
напряжение без нагрузки,
рабочий цикл,
класс защиты,
показатель нагревостойкости,
температура эксплуатации.

Конструкция инверторного сварочного аппарата

Внутри сварочного инвертора имеется множество элементов, которые взаимодействуют между собой. К основным модулям силового блока приписывают следующее:

выпрямитель напряжения,
помеховый фильтр,
преобразователь (он же инвертор),
высокочастотный выпрямитель на выходе.

Рассматривая плату управления, на ней используются системы для охлаждения транзисторов, фильтров. У современных инверторов установлен радиатор, выпрямитель и преобразователь. Есть кулер, нацеленный на понижающий трансформатор.

Важно! На плате управления может быть один или несколько помеховых фильтров и конденсаторов под них.

Рядом с понижающим трансформатором необходим датчик тока, интегральный стабилизатор. Продвинутые инверторы высокого уровня поставляются с реле мягкого пуска.

Достоинства и недостатки

К сильным сторонам оборудования важно приписать следующее:

высокая эффективность,
значительная удельная мощность,
ассортимент в наличии,
сфера применения.

Недостатки также всем знакомы, речь идёт о высокой стоимости продукции. Агрегаты не отличаются долгим сроком эксплуатации. Когда электронная плата перегорает, сделать что-либо нереально.

Проблема кроется в незащищенности корпуса. На рабочем месте, как правило, большое количество пыли и грязи. Всё это оседает на внутренних элементах конструкции и происходит сбой.

Правильное назначение

Сварочные аппараты подходят для продуктивной работы в домашних условиях, а также в мастерских. Разнообразие функций в устройствах делает их разносторонними. Стандартные сварочные инверторы обеспечивают постоянный ток сварки, поэтому считаются универсальными агрегатами. Они подходят для сварки и резки чёрных, цветных металлов.

Полуавтоматика отличается тонким и ровным швом, практически не оставляет после себя следов. Плазморез востребован в промышленной сфере, годится для профессиональных работ. Резка металла происходит на высокой скорости. Допускаются различные типы заготовок.

Интересно! Плазморезы годятся для длинных разрезов, к примеру, бронзы либо алюминия.

Аппараты аргонно-дуговой сварки считаются более подходящими для цветных металлов. Обеспечивается значительная глубина проварки и практически нет ограничений. Модели точечной сварки также могут называться споттерами, применимы на металлообрабатывающих предприятиях. Точечные аппараты подходят для резки крупных изделий.

Аппараты аргонно-дуговой сварки

Как правильно использовать

Чтобы приступить к сварочным работам, необходимо подготовить установку.

размещение инвертора,
проверка заземления,
уборка лишних предметов,
подключение к электросети,
подсоединение удлинителя,
использование генераторов,
установка сварочных кабелей,
настройка.

Чтобы агрегат работал должным образом, с учётом выбранного металла, производится регулировка частоты напряжения. Важно подобрать соответствующий электрод (минимальный диаметр 3 мм). Когда с подготовкой покончено, осуществляется розжиг дуги. Необходимо несколько раз стукнуть по металлу, важно контролировать положение электрода.

Совет! Во время сварки электрод передвигается вдоль линии разреза.

Действовать разрешается под прямым или небольшим углом (не более 60 градусов). В труднодоступных местах работают другие правила. Электродом разрешается сваривать углом вперёд либо назад. Надо контролировать уровень прогрева металла.

Схемы сварочного аппарата

При рассмотрении сварочного оборудования изучается электрическая и принципиальная схема. Если обратиться к понятиям, заметно, что они несут разные посылы. Учитывается информативность и модель построения. Электросхема представляет собой документ, который сообщает о важных частях оборудования. Основная задача — показать путь прохождения электрической энергии по оборудованию.

Компоненты взаимодействуют между собой и на схеме можно это проследить. Используются специальные обозначения для каждого отдельного компонента. При составлении электрических схем учитывается структура, а также функциональность.

Важно! Все стандарты прописаны в ГОСТе 2. 702-75.

Принципиальная схема также относится к электрическому типу, однако имеет другие задачи. Документ представляет собой чертеж, на котором также отображены компоненты агрегата. Разница заключается в том, что в принципиальной электрической схеме отображаются электромагнитные связи. По факту, они выглядят не такими детальными, как функциональные электрические схемы. Если посмотреть на чертеж, отображаются лишь основные узлы.

Электрическая

Стандартная электрическая схема инверторного сварочного аппарата включает в себя мощные транзисторы с частотой 50 Герц. Они действуют в цепи постоянного тока. Подача энергии происходит на выпрямитель для обеспечения стабильного выходного напряжения.

Важная информация! Чтобы частота не прыгала, используется диодный мост. Элемент работает на пару с фильтрующим конденсатором.

Мосты отличаются по мощности и вырабатывают высокую температуру. С целью их охлаждения применяются вентиляторы, радиаторы. Для фильтрующих конденсаторов необходим предохранитель, который убережет компонент в случае замыкания цепи.

Также на схеме обозначен электромагнитный фильтр, который отвечает за совместимость тока. Напряжение подаётся от выпрямителя, представленный блок отвечает за высокочастотные помехи. В случае с трансформаторами проблема является актуальной. Есть схемы аппарата, включающие два мощных транзистора, которые применяются с отдельными радиаторами.

Трансформатор установлен высокой частоты, он обеспечивает быстрое преобразование напряжения. Его коммутация происходит на обмотке, поэтому максимальное напряжение в устройствах подобного плана доходит до 340 вольт. Чтобы при большом напряжении создать низкий уровень тока, необходима первичная обмотка. У инверторов параметр составляет 120 ампер.

Интересно! Быстродействующие диоды, которые установлены с катодом, можно только предполагать о связи с выпрямителями.

По конструкции элементы просты, способны включаться по команде. Они отвечают за открытие и закрытие моста. Основная функция опять же связана с защитой агрегата. Сразу после подключения цепи к источнику питания по схеме задействуются конденсаторы. Они начинают заряжаться, уровень тока возрастает до максимума. Основная нагрузка подаётся на мосты, поэтому уровень заряда ограничивается.

Принципиальная

Принципиальная схема выстроена таким образом, что напряжение идёт от выпрямителя к инвертору и подается на трансформатор. Далее ток проходит через вторичный выпрямитель, выходит через дроссель непосредственно к электроду.

Плюс ко всему, от вторичного выпрямителя ток поступает по принципиальной схеме на блок обратной связи. Он взаимосвязан с блоком управления. От блока обратной связи сигнал может поступить непосредственно на инвертор.

Выше рассмотрена электрическая, принципиальная схема сварочного инвертора. Изучен принцип работы, особенности моделей. При оценке агрегатов учитываются технические характеристики, достоинства, недостатки, назначение и сфера использования.

Иногда такое случается — подождите немного и обновите страницу. Если проблема не уходит, вот что можно сделать:

Отключить VPN.
Включить и выключить режим «В самолёте».
Подключиться к другой сети.
Перезагрузить роутер.

Если и это не сработает, напишите в поддержку. В письме укажите город, провайдера и IP-адрес (его можно посмотреть на yandex. ru/internet). Постараемся разобраться как можно скорее.

schems9

Файл	Краткое описание	Размер
Страницы >>> [17] [16] [15] [14] [13] [12] [11] [10] [9] [8] [7] [6] [5] [4] [3] [2] [1]
uvk.zip	Архив с различной текстовой документацией на осцилляторы ВК и УВК от разработчика осцилляторов Леонида Григорьевича Потапова. В архиве также приводятся технические данные отечественных осцилляторов типа ОГНИВО ОП-240, ИСКРА ОСТ-250Б, АУСГД-2, ВК-7 и УВК-7. Документацию на форуме выложили stas_vlad.	747 kb
YBK-7.djvu	Внешние виды, принципиальная электрическая схема, а также инструкция по подключению осциллятора УВК-7. Документацию на форуме выложили stas_vlad и sergair1	557 kb
Osc_BK-7. jpg	Принципиальная электрическая схема осциллятора ВК-7. Схему на форуме выложил stas_vlad	210 kb
Sturm.jpg	Принципиальная электрическая схема инверторного сварочного источника STURM AW97I20. Схему на форуме выложил навигатор!!	470 kb
988342_I.pdf	Принципиальная электрическая схема, а также инструкция по ремонту инверторного источника для плазменной резки SUPERIOR PLASMA 90 HF производства фирмы Telwin. Документация на итальянском языке. Прислал документацию Петухов Юрий.	3.88 Mb
988404_I.pdf	Принципиальная электрическая схема, а также инструкция по ремонту инверторного источника для плазменной резки SUPERIOR PLASMA 60 HF производства фирмы Telwin. Документация на итальянском языке. Прислал документацию Петухов Юрий.	3.10 Mb
WT-130S.pdf	Принципиальная электрическая схема инверторного сварочного источника КРАТОН WT-130S. Схему на форуме выложил mordor123	599 kb
vladimir30.png	Принципиальная электрическая схема и перечень элементов сварочного аппарата постоянного тока Дуга — Профессионал, производства Новомосковское АОЗТ «Электроприбор». Схему на форуме выложил vladimir30	220 kb
samodel.djvu	Паспорт и техническое описание Источника Опорного Напряжения Автономного (ИОНА). Схему на форуме выложил samodel	808 kb
pst-161.djvu	Инструкция по эксплуатации, схема и паспорт полуавтомата для электродуговой сварки ПСТ-161, производства Производственного предприятия ТЕМП-С. Документацию прислал Анатолий	125 kb
vd306ds4.djvu	Принципиальная электрическая схема универсального сварочного источника ВД-306Д серия 4. Документацию выложил в файловом архиве Соков А.Г.	4.07 Mb
forsag_sch.pdf	Принципиальная электрическая схема и перечень элементов инверторного сварочного источника Форсаж-160, производства Рязанского приборного завода. Прислал документацию Алексей	4.07 Mb
05F7E883d01.pdf	Руководство по эксплуатации, а также принципиальная электрические схемы силовой части установки для полуавтоматической сварки типа AUTOMIG, производства компании MIGATRONIC. На немецком, английском, итальянском, финском и венгерском языках.	2.47 Mb
645153BBd01. pdf	Руководство по эксплуатации, а также принципиальная электрические схемы силовой части установки плазменной резки типа PI 400 PLASMA, производства компании MIGATRONIC. На немецком, английском, итальянском, финском и венгерском языках.	3.04 Mb
F4AF7DE0d01.pdf	Руководство по обслуживанию и ремонту, а также принципиальные электрические схемы установки плазменной резки типа PC650, производства компании ESAB. На английском языке.	13.3 Mb
BestWeld.rar	Принципиальные электрические схемы и методическое руководство по ремонту сварочных аппаратов инверторного типа BestWeld, производства компании BESTWELD. Составил методическое руководство Коровин А.Н.. Прислал документацию boroda4777.	14.4 Mb
687a6e199dc2.jpg	Принципиальная электрическая схема сварочного полуавтомата Migatronic (Дания). Схему выложил на форуме slonik.	2.96 Mb
WT-180S.rar	Архив с видами платы управления и платы антизалипания сварочного инвертора Кратон WT-180S. В архиве также содержится схема субмодуля блока управления и схема устройства антизалипания. Родная схема антизалипания предназначена видимо только для защиты от КЗ и вырубает аппарат без возможности автозапуска. Чтобы он снова стартанул, приходится выключать, и снова включать питание. Схема была доработана с целью устранить этот недостаток. Прислал фотографии и схемы участник нашего форума под ником dersp.	22.6 Mb
Tecnica-114.pdf	Подробное описание, а также руководство по ремонту сварочного инвертора TELWIN TECNICA 114, производства итальянской компании TELWIN. Информация на английском языке, но благодаря обилию рисунков и схем очень легко понимается. Прислал инструкцию участник нашего форума под ником Начинающий.	1.06 Mb
Invertec_STT.pdf	Инструкция по обслуживанию сварочного аппарата Invertec STT, производства известной фирмы LINCOLN ELECTRIC. Инструкция содержит принципиальные и монтажные схемы, руководство по проверке и ремонту, а также описание сварочной технологии STT. Прислал инструкцию Алексей.	4.98 Mb
Страницы >>> [17] [16] [15] [14] [13] [12] [11] [10] [9] [8] [7] [6] [5] [4] [3] [2] [1]

Дизайн интерьера. Машины и оборудование — Элементы дизайна | Электрические символы, электрические схемы | Символы механического чертежа

Начертить собственные схемы заводов для хранения, производства, распределения, отгрузки, транспортировки и получения произведенной продукции всегда проще с помощью специального программного обеспечения, которое может сделать ваши схемы очень сложными и профессиональными, даже если у вас нет большого опыта в создании таких блок-схем. С помощью библиотеки машин и оборудования, доступной для вашего использования прямо сейчас, вы можете сделать невероятно выглядящую умную и структурированную диаграмму, используя элементы дизайна.

Как создать электрическую схему? Это очень легко! Все, что вам нужно, это мощное программное обеспечение. Создавать электрические символы и электрические схемы было не так просто, как теперь с символами электрических схем, предлагаемыми библиотеками Electrical Engineering Solution из области промышленной инженерии в парке решений ConceptDraw.

Это решение предоставляет 26 библиотек, которые содержат 926 электрических символов из электротехники: аналоговая и цифровая логика, составные сборки, элементы задержки, электрические схемы, электронные лампы, IGFET, катушки индуктивности, интегральные схемы, лампы, акустика, показания, схема логических вентилей, MOSFET. , Техническое обслуживание, Источники питания, Квалификация, Резисторы, Вращающееся оборудование, Полупроводниковые диоды, Полупроводники, Станции, Переключатели и реле, Клеммы и разъемы, Термо, Трансформаторы и обмотки, Транзисторы, Пути передачи, УКВ УВЧ СВЧ.

Решение для машиностроения — доступно 8 библиотек с 602 часто используемыми символами для чертежей в машиностроении, включая библиотеки под названием «Подшипники» с 59 элементами роликовых и шарикоподшипников, валов, шестерен, крюков, пружин, шпинделей и шпонок; Определение размеров и допусков с 45 элементами; Гидроэнергетическое оборудование, содержащее 113 элементов двигателей, насосов, воздушных компрессоров, счетчиков, цилиндров, приводов и датчиков; Гидравлические силовые клапаны, содержащие 93 элемента пневматических и гидравлических клапанов (распределители, клапаны управления потоком, клапаны регулирования давления) и клапаны электрогидравлические и электропневматические; а также многие другие сложные символы и шаблоны для вашего использования.

Термопара представляет собой электрическое устройство, состоящее из двух разных проводников, образующих электрические соединения при разных температурах. Термопара создает зависящее от температуры напряжение в результате термоэлектрического эффекта, и это напряжение можно интерпретировать как измерение температуры. Термопары являются широко используемым типом датчика температуры.

26 библиотек электротехнического решения ConceptDraw DIAGRAM делают ваши электрические схемы простыми, эффективными и действенными. Вы можете просто и быстро перетаскивать готовые к использованию объекты из библиотек в свой документ для создания электрической схемы.

Уточняющий символ — это графика или текст, добавляемые к основному контуру логического символа устройства для описания физических или логических характеристик устройства.

Изобретенные в 1904 году Джоном Амброузом Флемингом электронные лампы были основным компонентом электроники на протяжении первой половины двадцатого века, когда распространились радио, телевидение, радары, звукоусиление, звукозапись и воспроизведение, большие телефонные сети, аналоговые и цифровые компьютеры и управление промышленными процессами. С середины 19Твердотельные устройства 50-х годов, такие как транзисторы, постепенно заменили лампы. Однако все еще есть несколько приложений, в которых лампы предпочтительнее полупроводников; например, магнетрон, используемый в микроволновых печах, и некоторые усилители высокой частоты.

26 библиотек электротехнического решения ConceptDraw DIAGRAM делают ваши электрические схемы простыми, эффективными и действенными. Вы можете просто и быстро перетаскивать готовые к использованию объекты из библиотек в свой документ для создания электрической схемы.

Это решение расширяет возможности программного обеспечения для черчения ConceptDraw DIAGRAM.9 (или более поздней версии) образцами символов для механических чертежей, шаблонами и библиотеками элементов дизайна для помощи при составлении чертежей машиностроения или деталей, сборок, пневматики,

Электростанция – промышленный объект для выработки электроэнергии. Большинство электростанций содержат один или несколько генераторов, вращающихся машин, преобразующих механическую энергию в электрическую. Относительное движение между магнитным полем и проводником создает электрический ток. Источники энергии, используемые для вращения генератора, сильно различаются. Большинство электростанций в мире сжигают ископаемые виды топлива, такие как уголь, нефть и природный газ, для выработки электроэнергии. Другие используют ядерную энергию, но все чаще используются более чистые возобновляемые источники, такие как солнечная энергия, ветер, волны и гидроэнергетика.

Дизайн интерьера описывает группу различных, но связанных между собой проектов, которые включают превращение внутреннего пространства в «эффективную среду для целого ряда человеческих действий», которые должны там происходить. План этажа показывает вид сверху на отношения между комнатами, помещениями и другими физическими элементами на одном уровне строения. На нем удобно демонстрировать идеи дизайна интерьера.

Работая дизайнером интерьеров, подразумевая, что акцент делается на функциональном дизайне, эффективном использовании пространства и планировании, выполняя проекты, включающие такие процессы, как организация базовой планировки помещений в каком-либо здании, вы можете найти программа для рисования дизайна интерьера ConceptDraw DIAGRAM.

ConceptDraw DIAGRAM — лучшее программное обеспечение для построения диаграмм и векторной графики. Теперь, дополненный решением для машиностроения из инженерной области ConceptDraw Solution Park, он стал идеальным для создания: технических механических чертежей, машиностроительных схем, пневматических схем, гидравлических схем и т. д.

Найдите наши более 100 примеров и 25 шаблонов для разработки диаграмм, а также 1493 векторных трафарета из 49 библиотек, чтобы начать использовать программное обеспечение для проектирования чертежей зданий. Вы также можете использовать символы из библиотеки Plumbing, создавая свои планы сантехники с помощью всех 21 объектов, необходимых для такого рода схем, и вы обнаружите, что ConceptDraw DIAGRAM будет единственным достаточно хорошим программным обеспечением для вашего бизнеса.

Инструмент для рисования инфографики в стиле Metro Map. Образец карты лондонского метро.

«Гидравлический контур — это система, состоящая из взаимосвязанного набора дискретных компонентов, которые транспортируют жидкость. Целью этой системы может быть управление потоками жидкости (как в сети трубок с охлаждающей жидкостью в термодинамической системе) или управление жидкостью. давление (как в гидроусилителях).

… теория гидравлических цепей работает лучше всего, когда элементы (пассивные компоненты, такие как трубы или линии электропередач, или активные компоненты, такие как блоки питания или насосы) являются дискретными и линейными. Обычно это означает, что анализ гидравлических цепей лучше всего подходит для длинных тонких труб с дискретными насосами, которые используются в системах потока химических процессов или микромасштабных устройствах». [Гидравлическая схема. Википедия]

Пример инженерного чертежа «Гидравлические схемы» был перерисован с использованием программного обеспечения для построения диаграмм и векторной графики ConceptDraw PRO из файла Викисклада: Hydraulic Circuits.png.

[commons.wikimedia.org/ wiki/ Файл: Hydraulic_circuits.png]

Этот файл находится под лицензией Creative Commons Attribution-Share Alike 3. 0 Unported.

[creativecommons.org/licenses/by-sa/3.0/deed.en]

Пример инженерного чертежа «Гидравлические контуры» включен в решение «Машиностроение» из области «Инженерное дело» в парке решений ConceptDraw.

Схема гидравлической цепи

Используемые решения

Инжиниринг
>

Машиностроение

Библиотека векторных трафаретов «Машины и оборудование» содержит 24 обозначения промышленных машин и оборудования.

Используйте библиотеку элементов дизайна «Машины и оборудование» для рисования планов внутреннего дизайна завода, макетов производственного оборудования и планов этажей завода с помощью программного обеспечения для построения диаграмм и векторного рисования ConceptDraw PRO.

«Производство — это производство товаров для использования или продажи с использованием труда и машин, инструментов, химической и биологической обработки или рецептуры. Этот термин может относиться к ряду видов человеческой деятельности, от ремесла до высоких технологий, но чаще всего промышленное производство, при котором сырье превращается в готовую продукцию в больших масштабах.

Современное производство включает в себя все промежуточные процессы, необходимые для производства и интеграции компонентов продукта. В некоторых отраслях, таких как производители полупроводников и стали, вместо этого используется термин «производство».

Производственный сектор тесно связан с проектированием и промышленным дизайном.» [Производство. Википедия]

Библиотека форм «Машины и оборудование» включена в решение «Планы компоновки завода» из области «Планы зданий» в ConceptDraw Solution Park.

Символы машин и оборудования

Используемые решения

Строительные планы
>

Планы компоновки завода

«Символы и условные обозначения, используемые в документации по сварке, указаны в национальных и международных стандартах, таких как ISO 2553 Сварные и паяные соединения. Символическое изображение на чертежах и ISO 4063 Сварка и родственные процессы. ссылочные номера Стандартные символы США определены Американским национальным институтом стандартов и Американским обществом сварщиков и отмечены как «ANSI/AWS».

На технических чертежах каждый сварной шов обычно обозначается стрелкой, указывающей на свариваемое соединение. Стрелка снабжена буквами, цифрами и символами, которые указывают точную спецификацию сварного шва. В сложных приложениях, таких как сплавы, отличные от низкоуглеродистой стали, может потребоваться больше информации, чем может быть удобно указано с помощью одних только символов. В этих случаях используются аннотации». [Символы и условные обозначения, используемые в документации по сварке. Википедия]

Пример диаграммы «Элементы символа сварки» переработан с использованием программного обеспечения для построения диаграмм и векторного рисования ConceptDraw PRO из файла Википедии: Элементы символа сварки.PNG.

[en.wikipedia. org/ wiki/ File:Elements_ of_ a_ welding_ symbol.PNG]

Пример диаграммы «Расположение элементов символа сварки» содержится в решении «Машиностроение» из области «Инженерное дело» в парке решений ConceptDraw.

Таблица символов сварных соединений

Используемые решения

Инжиниринг
>

Машиностроение

Библиотека векторных шаблонов «Арматура в сборе» содержит 141 условный знак регуляторов давления и расхода, указателей направления потока, органов управления, а также условные обозначения для проектирования проточных частей регулирующих клапанов.

Используйте эти формы узлов клапанов для проектирования технических чертежей узлов гидравлических и пневматических клапанов в гидравлических системах.

«Регулирующие клапаны — это клапаны, используемые для управления такими условиями, как расход, давление, температура и уровень жидкости, путем полного или частичного открытия или закрытия в ответ на сигналы, полученные от контроллеров, которые сравнивают «уставку» с «переменной процесса», значение которой обеспечивается датчиками, отслеживающими изменения таких условий.

Открытие или закрытие регулирующих клапанов обычно осуществляется автоматически с помощью электрических, гидравлических или пневматических приводов. Позиционеры используются для управления открытием или закрытием привода на основе электрических или пневматических сигналов.

Регулирующий клапан состоит из трех основных частей, каждая из которых существует в нескольких типах и конструкциях: привод клапана, позиционер клапана, корпус клапана.

«[Клапаны регулирующие. Википедия]

Пример формы «» был создан с использованием программного обеспечения для построения диаграмм и векторной графики ConceptDraw PRO, расширенного с помощью решения для машиностроения из области проектирования в парке решений ConceptDraw.

Символы узла клапана

Используемые решения

Инжиниринг
>

Машиностроение

Диаграмма сварки сварки
Схема для сварочной машины
Гриф сварной машины
Символ Символ
9005
8 9008 9008 9008 9008 9008 9005
8 908 Символ. Схематическая диаграмма в коде сварки
Дизайн сварочного аппарата со схемой
Эскиз схемы сварочного аппарата
Принципиальная схема ленточной пилы
Символ сварочного аппарата
Механические чертежные символы | Символы технологической схемы …
Электрические символы, Электрические диаграммные символы | Электрические символы …
Электрическая схема пресса
Блок-схема заявки на материалы. Примеры блок-схем | Дизайн интерьера…
Нарисуйте механическую схему Ckt для системы
Как читать электрические схемы сварочного аппарата
Электрические символы, электрические схемы | Cisco LAN — Vector …
Машиностроение | Как пользоваться электрическим планом дома …
Символы сварки | Машиностроение | Элементы дизайна …
ERD | Диаграммы отношений сущностей, программное обеспечение ERD для Mac и Win
Блок-схема | Основные символы блок-схемы и их значение
Блок-схема | Дизайн блок-схемы — символы, фигуры, трафареты и значки
Блок-схема | Символы блок-схемы
Электрика | Электрический чертеж — Схемы проводки и цепей
Блок-схема | Общие символы блок-схем
Блок-схема | Общие символы блок-схем

Сварочная электрическая цепь

Чтобы понять полярность в цепи дуговой сварки, прежде всего важно понять конструкцию цепи дуговой сварки. В этой статье обсуждается несколько терминов, используемых в любой электрической цепи, таких как ЭДС, ток и сопротивление. В последней части статьи электрическая цепь сварки приравнивается к обычной электрической цепи и обсуждается полярность: прямая и обратная полярность.

Компоненты электрической цепи

Нормальная электрическая цепь

Цепь дуговой сварки

Полярность в сварочной цепи

Как изменить полярность?

Другие аспекты сварочного контура

Компоненты электрической цепи

Цепь дуговой сварки аналогична обычной электрической цепи. Обычная цепь состоит из движущей силы, которая в данном случае представляет собой электродвижущую силу (ЭДС) или напряжение (В), измеряемое в вольтах. Разность напряжений между любыми двумя точками в цепи определяет управляющий потенциал, необходимый для обеспечения протекания тока между этими двумя точками.

Второй поток. В электрической цепи поток электронов. Скорость потока электронов называется током (I). Это измеряется в амперах.

Третьим компонентом электрической цепи является сопротивление (R). Единицей измерения сопротивления является ом. Каждый компонент в цепи оказывает некоторое сопротивление протеканию тока.

Когда через компонент легко проходит ток, это означает, что его сопротивление низкое. Если он пропускает небольшой ток, это указывает на высокое сопротивление. Сопротивление, создаваемое компонентом, зависит от его собственного характера (то есть удельного сопротивления), его площади поперечного сечения и длины, по которой должен протекать ток.

Обычная электрическая цепь

На рисунке ниже показана обычная электрическая цепь. Он показывает один амперметр, который измеряет силу тока в амперах, вольтметр, который измеряет напряжение в цепи в вольтах, и батарею, обеспечивающую питание. Более длинная линия батареи указывает на положительную клемму. Ток, то есть электроны (будучи отрицательно заряженными) текут от отрицательного полюса к положительному.

Направление тока указано на рисунке. Сопротивление, оказываемое цепью току, обозначено зигзагообразным символом. Сопротивление можно измерить омметром.

Следует иметь в виду, что омметр нельзя использовать для измерения сопротивления в цепи при протекании тока.

Цепь дуговой сварки

Электрическая цепь аппарата для дуговой сварки в общих чертах аналогична электрической цепи, описанной выше. Рассмотрим рисунок 2 ниже. Аккумулятор был заменен генератором или источником питания. Источник питания обеспечивает потенциал, необходимый для подачи тока по кабелям и к точке дугообразования.

Резистор заменен сварочной дугой, так как дуга является основным источником сопротивления. Большая длина дуги создает большее сопротивление протеканию тока.

Ток в этой цепи также течет от отрицательной клеммы источника питания к положительной клемме.

Полярность в сварочном контуре

В первые дни дуговой сварки , сварка выполнялась оголенной проволокой. Провод будет подключен к отрицательной клемме и работать с положительной клеммой. Поскольку ток течет от отрицательного полюса к положительному, такое соединение будет давать 65-75% тепла на 9-м выводе.0237 заготовка (в отличие от электрода).

Большее количество тепла на заготовке означает более глубокое проплавление сварного шва.

Это соединение было названо прямой полярностью. При этом электрод подключается к отрицательной клемме, а заготовка – к положительной.

Со временем стало понятно, что такая концентрация тепла на заготовке не всегда хороша. При сварке цветных металлов и чугуна проблематично, если большая часть тепла направляется на заготовку. Это приводит к увеличению сварочной ванны, что способствует образованию твердых микроструктур в металлах, таких как чугун.

Поэтому для таких случаев, когда желательно минимизировать нагрев основного металла, стали практиковать подключение заготовки к отрицательной клемме, а электрода к положительной клемме. Эта полярность противоположна прежней практике; следовательно, он стал называться обратной полярностью .

Более того, когда в моду вошли покрытые электроды, было обнаружено, что они дают наилучшие результаты при обратной полярности. Следовательно, постепенно обратная полярность стала приниматься как одинаково приемлемый вариант, исходя из необходимости основного металла и процесса.

При обратной полярности, как описано выше, электрод подключается к плюсу, а заготовка к минусу. Эта полярность также называется DCEP, сокращенно от положительного электрода постоянного тока.

Наоборот, при прямой полярности – электрод подключается к отрицательной полярности, а заготовка к положительной полярности. Следовательно, эту полярность иногда также называют DCEN, сокращенно от отрицательного электрода постоянного тока.

Как изменить полярность?

Раньше у машины было две клеммы — одна положительная, а вторая отрицательная. Кабели, идущие к заготовке и электроду, подключаются к этим клеммам в соответствии с желаемой полярностью.

При изменении полярности кабели необходимо отсоединить и поменять местами на клеммах.

В современных машинах предусмотрен переключатель полярности, который выполняет эту задачу простым нажатием переключателя. Этот переключатель называется переключателем полярности. С помощью этого переключателя сварщик может быстро изменить полярность тока.

Другие аспекты сварочного контура

Амперметр в сварочном контуре подключается через сильноточный шунт в сварочном контуре. По сути, это милливольтметр, откалиброванный для получения показаний в амперах. Шунт представляет собой проводник с очень низким сопротивлением.

Вольтметр измеряет напряжение, подаваемое машиной. Это напряжение такое же, как и напряжение на сварочной дуге.

Когда сварка не ведется, вольтметр измеряет напряжение на аппарате при отсутствии тока. Это напряжение называется напряжением разомкнутой цепи или OCV. OCV выше, чем напряжение, наблюдаемое во время сварки.

Другим важным аспектом контура дуговой сварки является выходная мощность аппарата. Выходная мощность может быть вычислена путем умножения тока и напряжения. Результат будет получен в ваттах. Мощность можно измерить и напрямую, с помощью ваттметра. Ваттметр представляет собой комбинацию амперметра и вольтметра и выдает показания в ваттах.

Количество энергии или работы, произведенной машиной, также можно рассчитать, умножив мощность на время, в течение которого мощность была предоставлена. Эта работа/энергия выражается в джоулях или киловатт-часах.

Речь шла об электрической цепи дуговой сварки. Пожалуйста, поделитесь своими мыслями в разделе комментариев ниже.

Схема Бармалея на 160 ампер. Инверторный сварочный аппарат своими руками. Как я сделал сварочный аппарат своими руками

Сварочный инвертор своими руками собрали сотни мастеров. Как показывает практика, ничего сверхсложного в этом процессе нет. При наличии опыта и желания можно обзавестись необходимыми деталями и потратить некоторое время на работу.

Для изготовления устройства необходимо запастись всеми необходимыми деталями и аксессуарами.

Сварочный аппарат трансформаторного типа был настолько громоздким и проблемным в эксплуатации, что пришедшие ему на смену инверторы на тиристорах быстро завоевали всеобщую популярность.

Дальнейшее развитие технологий изготовления полупроводниковых компонентов позволило создать мощные полевые транзисторы. С их появлением инверторы стали еще легче и компактнее. Улучшенные условия регулирования и стабилизации сварочного тока позволяют легко работать даже новичкам.

Выбор конструкции инвертора

В качестве корпуса можно использовать старый компьютерный блок.

Схема самодельного сварочного инвертора неоригинальна и похожа на большинство других конструкций. Большинство деталей можно заменить аналогами. Необходимо определить размеры устройства и приступить к изготовлению корпуса при наличии всех основных элементов.

Можно использовать готовые радиаторы (от старых компьютерных блоков питания или других устройств). Если у вас есть алюминиевая шина толщиной 2-4 мм и шириной более 30 мм, вы можете изготовить их самостоятельно. Можно использовать любой вентилятор от старых устройств.

Все габаритные детали должны располагаться на ровной поверхности, возможности соединения посмотреть согласно принципиальной схеме.

Затем определите место установки вентилятора, чтобы горячий воздух с одних частей не нагревал другие. В сложной ситуации можно использовать два вентилятора, работающих на вытяжку. Стоимость кулеров невысока, вес также незначителен, а надежность всего устройства значительно повысится.

Самые большие и тяжелые детали — это трансформатор и дроссель для сглаживания пульсаций. Их желательно размещать по центру или симметрично по краям, чтобы их вес не перетаскивал устройство набок. Крайне неудобно работать с устройством, носимым на плече и постоянно сползающим набок во время сварки.

Если все детали расположены удовлетворительно, необходимо определить размеры нижней части устройства и вырезать ее из доступного материала. Материал должен быть неэлектропроводным, обычно используют гетинакс, стекловолокно. При отсутствии этих материалов можно использовать древесину, обработанную антипиренами и для защиты от влаги. Последний вариант имеет свои преимущества в некотором роде. Для крепления деталей можно использовать винты, а не резьбовые соединения. Это несколько упростит и удешевит процесс изготовления.

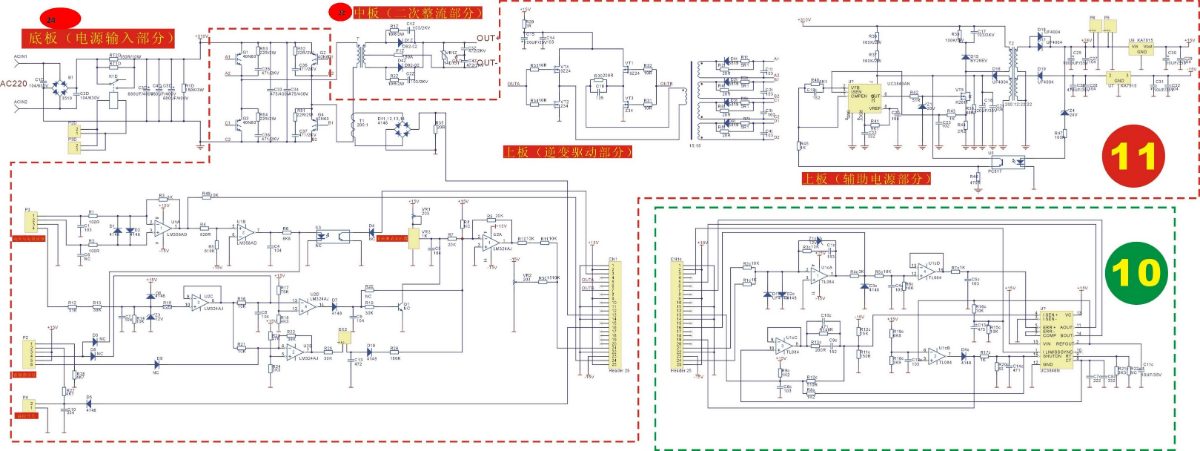

Схема подключения инвертора

Все инверторы имеют аналогичную блок-схему:

входной диодный мост, преобразующий переменное напряжение сети в постоянное напряжение;
Высокочастотный преобразователь постоянного тока в переменный;
устройство понижения напряжения высокой частоты до рабочего;
Преобразователь постоянного напряжения со сглаживающим фильтром пульсаций.

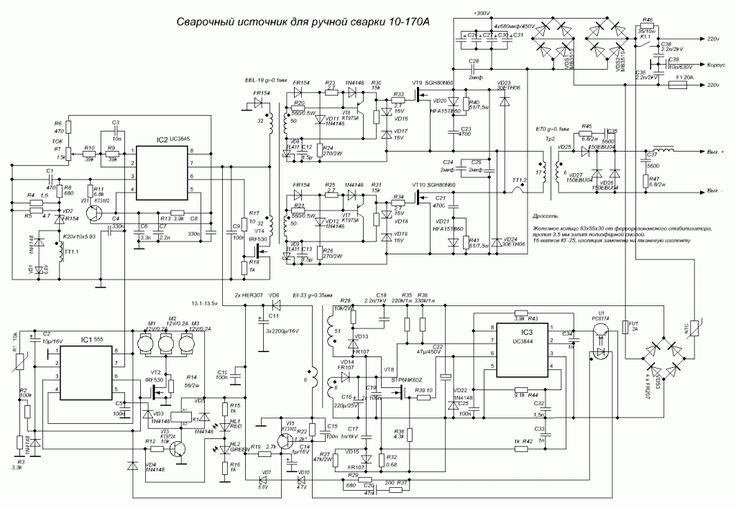

Выбранная для самоделки схема устроена по классической методике. Сердцем схемы является косой мост, обеспечивающий наилучшие характеристики при максимальной простоте и стоимости. Цепь питания управляется TL49.4 контроллер. Функции управления и регулирования сварочного тока осуществляет микроконтроллер PIC16F628. Через него также реализована защита устройства от перегрева. В зависимости от максимального тока и используемых деталей возможно несколько версий прошивки аппарата с разным максимально допустимым сварочным током.

Блок питания логических элементов схемы и низковольтной аппаратуры выполнен на базе ШИМ-контроллера TNY264.

Принципиальная схема, несмотря на большое количество элементов, достаточно проста в изготовлении. Вся система управления выполнена на нескольких платах:

плата силовых элементов, два варианта;

выпрямитель

;
две платы управления.

На плате силовых элементов расположены выпрямительные диоды с защитными цепями, силовые транзисторы, трансформатор, измеритель сопротивления. Требуемый вариант платы необходимо выбирать в соответствии с имеющимися комплектующими для сварочного инвертора.

Для инверторного устройства требуется плата управления питанием.

На плате выпрямителя имеются мостовые элементы, сглаживающие конденсаторы, реле плавного пуска, сопротивления, компенсирующие изменение параметров от температуры (термисторы).

Платы управления питанием содержат следующие схемы:

ШИМ-контроллер с оптронными развязывающими элементами;

цифровой индикатор

с кнопками управления;
элементов питания;

Микроконтроллер

Перед сборкой плат дорожки для установки силовых элементов необходимо армировать медной проволокой сечением 2,5-4 мм. Для лужения дорожек желательно использовать тугоплавкий припой.

Трансформатор и дроссель для инвертора

При изготовлении сердечника для сварочного инверторного трансформатора можно использовать строчные трансформаторы от старых телевизоров. Потребуется шесть трансформаторов типа ТВС110ПЦ15.У. Снимите прижимную скобу с трансформаторов (отверните две гайки М3 и снимите скобу). Обмотку можно разрезать с двух сторон ножовкой по металлу или болгаркой, соблюдая необходимые меры предосторожности. Если после снятия обмотки сердечник не раскололся на две части, нужно зажать его в тиски и легким ударом разделить. Поверхности деталей необходимо очистить от эпоксидной смолы. После подготовки магнитопроводов нужно сделать каркас. Оптимальным материалом для каркаса будет стекловолокно толщиной 1-2 мм, но можно использовать гетинакс или картон. Технические характеристики магнитопровода в сборе:

Трансформеры можно взять из старого телевизора.

средняя длина магнитной линии kp = 182 мм;
размеры окна S 0 = 6,2 см 2 ;
сечение магнитопровода S m = 11,7 см 2 ;
коэрцитивная сила H c = 12 А/м;
остаточная магнитная индукция В г = 0,1 Тл;
магнитная индукция B s = 0,45 Тл (если H = 800 А/м), B m = 0,33 Тл (если H = 100 А/м и t = 60 °С).

Сечение и количество витков обмоток необходимо рассчитывать исходя из максимально допустимого рабочего тока для устройства.

Обмотки должны располагаться по всей ширине окна для уменьшения потерь на накладные расходы.

В качестве материала для обмоток можно использовать медную фольгу или многожильный провод нужного сечения для устранения скин-эффекта. Изоляционным материалом между слоями и обмотками может быть вощеная бумага, лакоткань, лента ФУМ.

При необходимости регулирования сварочного тока можно изготовить трансформатор тока. Для его изготовления вам потребуются два кольца типа К30х18х7. Им нужно намотать 85 витков медного провода в лаковой изоляции сечением 0,2-0,5 мм. Кольцо надевается на любой из выходных проводов устройства.

Использование инвертора в трехфазной сети

Иногда при перегрузке сети не хватает мощности для нормальной работы инвертора. При возможности однофазный инвертор можно преобразовать в трехфазный.

При подключении к однофазной сети (вилка вставлена в розетку) включается пускатель К1. Одна пара его контактов соединяет провода, идущие от вилки, к штатному выключателю (вкл/выкл) инвертора. Другая пара будет соединять обрезанные дорожки печатной платы от автоматического выключателя к стационарному выпрямителю.

Пускатель К1 должен иметь контакты с максимально допустимым током не менее 25 А.

Для подключения напряжения от трехфазного выпрямителя используется пускатель К2. Максимально допустимый ток его контактов должен быть не менее 10А. Для подключения к трехфазной сети целесообразно использовать розетку 3p+N+E (три фазных провода, нейтраль и земля). Устройство может быть встроено в инвертор или изготовлено как отдельный блок. Производство как отдельное подразделение оптимально при работе в одном месте. При частых перемещениях таскать два устройства не удобно.

Заключение по теме

Сделать сварочный инвертор своими руками не так уж и сложно. При недостатке опыта всегда можно проконсультироваться со специалистами.

В результате можно получить отличное устройство с дополнительными функциями, которых нет в коммерческих инверторах.

Ремонт самодельного устройства особых проблем не создаст, а использование инструмента в работе доставит удовольствие.

Сегодня широко используемым сварочным аппаратом является сварочный инвертор. Его преимущества – функциональность и производительность. Сделать мини сварочный аппарат своими руками можно без особых денег (тратя только на расходники), если иметь представление о том, как устроена и работает электроника. Хорошие инверторы сегодня дороги, а дешевые могут разочаровать низким качеством сварки. Прежде чем сконструировать такой инструмент самостоятельно, необходимо внимательно изучить схему.

Все компоненты устройства должны быть установлены на базу. Для его изготовления подойдет пластина гетинакса толщиной ½ см. Вырежьте в центре пластины круглое отверстие для вентилятора, который нужно будет защитить решеткой.

Между проводами должно быть воздушное пространство.
На лицевую часть базы необходимо вывести светодиоды, ручки резистора и тумблера, зажимы для кабеля. Весь этот механизм необходимо оснастить сверху «кожухом», для изготовления которого подойдет винипласт или текстолит (толщиной не менее 4 мм). На электрододержателе крепится кнопка, которую вместе с подсоединяемым кабелем необходимо хорошо заизолировать.

Сам процесс сборки не так уж и сложен. Важнейшим этапом является настройка сварочного инвертора. Иногда для этого требуется помощь мастера.

Инвертор необходим сначала подключить питание 15В к ШИМ , одновременно подключить один конвектор к питанию, чтобы уменьшить теплопроизводительность устройства и сделать его работу тише.
Для замыкания резистора нужно подключить реле . Подключается, когда зарядка конденсаторов закончилась. Эта процедура значительно снижает колебания напряжения при подключении инвертора к сети 220В. Взрыв может произойти, если резистор не используется при прямом подключении.
Затем проверьте, как срабатывают реле , замыкая резистор через несколько секунд после подключения тока к плате ШИМ. Продиагностировать саму плату на наличие прямоугольных импульсов после срабатывания реле.
Затем подается питание 15В на мост для проверки его исправности и правильности монтажа. Сила тока не должна быть выше 100мА. Установите ход на холостой ход.
Проверить правильность установки фаз трансформатора … Для этого можно использовать 2-лучевой осциллограф. Подключить питание на мост от конденсаторов через лампу 220В 200Вт, перед этим выставить частоту ШИМ 55кГц, подключить осциллограф, посмотреть форму сигнала, убедиться, что напряжение не поднимается более 330В.

Для того, чтобы определить частоту устройства, нужно постепенно уменьшать частоту ШИМ до тех пор, пока на нижнем ключе IGBT не появится небольшая закрутка. Зафиксируйте этот показатель, разделите его на два, прибавьте к полученной сумме значение частоты перенасыщения. Итоговая сумма будет рабочей частотой колебаний трансформатора.
Мост должен потреблять ток в районе 150 мА. Свет от лампочки не должен быть ярким, очень яркий свет может свидетельствовать о пробое в обмотке или ошибках в построении моста.

Трансформатор не должен создавать шумовых эффектов. Если они присутствуют, то стоит проверить полярность. Тестовое питание можно подключить к мосту через какой-нибудь бытовой прибор. Можно использовать чайник мощностью 2200 Вт.

Проводники от ШИМ должны быть короткими, скрученными и вдали от источников помех.

Постепенно увеличивайте ток инвертора с резистором. Обязательно слушайте прибор и наблюдайте за показаниями осциллографа. Нижний ключ не должен подниматься более чем на 500В. Стандартный показатель – 340В. При наличии шума IGBT может выйти из строя.
Начало сварки через 10 секунд … Проверьте радиаторы, если они холодные, увеличьте время сварки до 20 секунд. Затем можно увеличить время сварки до 1 минуты и более.
После использования нескольких электродов трансформатор нагревается. Через 2 минуты вентилятор остывает и можно снова приступать к работе.

Сборка самодельного сварочного инвертора своими руками на видео

Сделать инвертор самостоятельно реально, даже при отсутствии глубоких знаний в области электротехники и электроники. Для этого нужно всего лишь разобрать принцип работы такого устройства, строго придерживаться готовой схемы. Если заняться изготовлением самодельного сварочного аппарата, который по техническим характеристикам практически не будет уступать заводскому аналогу, можно неплохо сэкономить.

В том, что самодельный сварочный агрегат будет работать эффективно, можно не сомневаться. Аппарат, собранный по простейшей схеме, позволит готовить электродами 3,0-5,0 мм, при длине дуги 1 см.

Ненужным компьютерным блоком может быть установочный корпус.
Комплектация сварочного инвертора своими руками неоригинальна, она напоминает большинство других самодельных конструкций. Многие элементы можно заменить аналогами. При наличии основных деталей конструкции можно рассчитать оптимальные параметры корпуса и приступить к его изготовлению.
Подойдут готовые радиаторы от старых устройств, например, блоков питания ПК. Но сделать их можно и самостоятельно, если под рукой есть алюминиевая рейка, толщина которой от 2 до 4 мм, а ширина более 3 см. Можно использовать вентилятор от любого старого устройства.
Все крупногабаритные детали рекомендуется изначально разложить на плоскости, чтобы можно было наглядно определить возможности соединения по схеме.
Далее нужно определиться с местом для вентилятора. Он не должен гнать поток горячего воздуха от одного элемента устройства к другому. Если в этой ситуации есть сложности, то можно использовать одновременно несколько вентиляторов, которые будут работать на вытяжку. Цена кулеров, их вес незначителен, но надежность агрегата в целом возрастет в разы.

Основными конструктивными элементами самодельного сварочного полуавтомата, которые имеют большие размеры и вес, являются дроссель и трансформатор. Располагать их рекомендуется по краям (симметрично друг другу) или по центру. То есть их масса не должна тянуть транспортное средство в сторону. Например, довольно неудобно работать с установкой, подвешенной на ремне через плечо сварщика, когда она будет постоянно скользить в одном направлении.
После того, как все детали от сварочного инвертора расставлены по своим местам, необходимо определить параметры днища для агрегата, вырезанного из имеющегося материала, который должен быть токопроводящим. Чаще всего для этих целей используют стеклохолст, гетинакс. Если этого материала нет в наличии, то подойдет обычная древесина, предварительно обработанная влагостойкими, противопожарными растворами. Экстремальный вариант даже имеет некоторые преимущества.
Составными частями крепежа обычно являются винты, что упрощает и удешевляет сборку изделия.

Самодельная сварка: материалы для изготовления, основные характеристики

Собрав сварочный полуавтомат инвертор по стандартной простой электрической схеме, вы станете обладателем работоспособной установки со следующими ТТХ:

напряжение — 220В ;
входной ток — 32А, выходной — 250А.

Схема сварочного оборудования с аналогичными техническими показателями включает следующие детали:

блок питания;

силовой агрегат

;
драйверы ключей питания.

Перед сборкой самодельного сварочного аппарата рекомендуется подготовить все комплектующие по схеме, инструмент для сборки. Для такой самоделки вам понадобится:

набор отверток;
ножовка по металлу;

провод

, медные полосы;

паяльник

для соединения деталей электронных схем;
тонкий листовой металл:
компонентов резьбового крепления;
компонентов для формирования электронных схем;

текстолит

;

термобумага

;
слюда;
стекловолокно.

Для домашнего использования часто изготавливают инверторы, работающие от стандартной электросети (220В). Если есть необходимость, то можно собрать и устройство, которое будет работать от трехфазной сети питания (380В). Инверторы этого типа имеют свои преимущества, одним из которых является достаточно высокий КПД, в отличие от однофазных изделий.

Обмотка трансформатора

Для намотки трансформатора потребуется медная полоса: толщина — 0,3 мм, ширина — 40 мм. Медная проволока подходит для высоких температур. Термослой может быть изготовлен из бумаги, используемой для кассовых аппаратов или копировальной техники. А вот второй вариант хуже, бумага недостаточно прочная, может порваться.

Лак является лучшим изоляционным материалом; желательно использовать минимальный слой. Для электробезопасности устройство можно разместить в обмотке платы платы. Напряжение зависит от качества изоляции между обмотками. Длины полосок бумаги должно хватить, чтобы полностью покрыть периметр обмотки, и еще должен быть запас не менее 2 см.

Запрещается использовать толстую проволоку, так как работа инверторного сварочного аппарата основана на токах высокой частоты. Если взять такой провод, то его жила при работе использоваться не будет. В результате трансформатор может перегреться.

Для предотвращения этого эффекта рекомендуется брать проводник минимальной толщины и большей площади. Поверхность такого типа не перегревается, является эффективным проводником.

При выполнении вторичной обмотки рекомендуется использовать 3 медные полосы, разделенные пластиной из фторопласта. И снова из бумажной кассовой ленты делается термопрослойка. Недостатком этой бумаги является то, что она темнеет после нагревания, но остается прочной на разрыв.

Вместо медной полосы также можно использовать провод ПЭВ — диаметром не более 0,7 мм. Такой провод имеет большое количество жил — в этом его главное преимущество. Но этот вариант обмотки намного хуже медной, провода такого типа имеют значительные воздушные зазоры, из-за чего плохо стыкуются.

При использовании СЭВ конструкция полуавтомата из инвертора имеет четыре обмотки (используется СЭВ диаметром 0,3 мм):

первичная обмотка — 100 витков;
1-я вторичная обмотка — 15 витков;
2-я вторичная обмотка — 15 витков;
3-я вторичная обмотка — 20 витков.

Для трансформатора и всей конструкции требуется охлаждающий вентилятор. Для этих целей отлично подойдет кулер системного блока (220В, 0,15А).

Охлаждение

Силовые компоненты самодельной схемы сварочного инвертора, изготовленной своими руками, значительно нагреваются. Это может привести к быстрым поломкам. Чтобы они не перегревались, помимо радиаторов охлаждения блоков, нужно дополнительно установить вентиляторы.

Если у вас есть мощный вентилятор, вы можете сделать только это. При этом поток холодного воздуха должен быть направлен на силовой трансформатор. При использовании маломощных вентиляторов, например, от старых ПК, их потребуется около шести штук, три из которых будут охлаждать трансформатор.

Также для предотвращения перегрева сварочного аппарата своими руками рекомендуется на самый горячий радиатор установить датчик температуры, который при достижении максимально допустимой температуры будет сигнализировать об автоматическом отключении.

Для эффективной работы системы вентиляции необходимо правильно установить в корпусе сварочного агрегата воздухозаборники, решетки которых не должны загораживаться.

Индивидуализация

Самодельный сварочный инвертор прост в сборке и не требует значительных капиталовложений. Но без привлечения специалиста настроить его проблематично. Как сделать и настроить самодельный инвертор самостоятельно?

Инструкции

Предварительно необходимо подать напряжение на плату сварочного агрегата. Блок издаст характерный писк. Сетевое напряжение также необходимо подать на охлаждающий вентилятор, что предотвратит перегрев деталей, и агрегат будет работать стабильнее.
Когда силовые конденсаторы получили достаточный заряд, необходимо замкнуть токоограничивающий резистор (проверяется работа реле, на резисторе должно быть нулевое напряжение).

Важно — при подключении сварки без токоограничивающего резистора возможен взрыв!

Использование этого типа резистора значительно снижает броски тока при подключении сварочного аппарата к сети 220В.
Наш инструмент генерирует ток более 100А. Этот параметр зависит от конкретной используемой схемы, и рассчитать его можно с помощью осциллографа.
Проверка режима сварки на блоке управления самодельным плазморезом. Для этого нужно подключить вольтметр к выходу усилителя оптопары. Для маломощных устройств среднее пиковое напряжение должно быть около 15В.
Далее необходимо проверить правильность сборки выходного моста. Для этого от подходящего блока питания на вход блока подается напряжение 16В. В нерабочем состоянии блок потребляет ток около 100 мА, что следует учитывать при выполнении контрольных измерений.
Работу вашего самодельного инвертора можно сравнить с работой промышленного. На обеих обмотках осциллограф измеряет соответствие импульсов друг другу.
Далее необходимо проверить работу. Необходимо изменить напряжение с 16В на 220В, подключив инвертор напрямую к сети. С помощью осциллографа, подключенного к выходным транзисторам, наблюдаем форму сигнала, его соответствие тестам при минимальном напряжении.

Инвертор для сварки – достаточно популярный агрегат в любой сфере деятельности: на производстве, в быту. А благодаря использованию встроенного регулятора, выпрямителя тока, сварочный аппарат инверторного типа позволит добиться наиболее эффективных результатов сварки, если сравнивать с результатами аналогичных работ с использованием стандартных сварочных аппаратов, на которых установлены трансформаторы из электротехнической стали.

Вывод

Собрать самоделку не представляет особой сложности. Если для этого недостаточно опыта, то всегда можно обратиться к специалистам за дополнительной консультацией. Зато в результате можно собрать агрегат с дополнительными функциями, которых лишены заводские аналоги, и существенно сэкономить.

Инверторные сварочные аппараты широко используются в строительной отрасли благодаря их высокой производительности и малому весу. Однако не каждый может себе позволить такой инструмент. Единственный выход – сделать сварочный инвертор своими руками. Схем таких устройств в интернете много. Многие из них сложные и дорогие, но есть и бюджетные модели.

Общие сведения о сварочном инверторе

Традиционные сварочные аппараты имеют достаточно низкую цену, простую ремонтопригодность, однако весьма существенным недостатком является не только их вес, но и зависимость от напряжения. Вход электронного счетчика ограничен мощностью от 4 до 5 кВт. Для сварки толстого металла аппарат потребляет значительную мощность и зачастую выполнение работы становится невозможным. На смену им пришли инверторные сварочные аппараты.

Назначение и особенности функционирования

Применяется для сварки в домашних условиях, а также на предприятиях, о обеспечивает стабильное горение и поддержание сварочной дуги с помощью тока высокой частоты (отличной от 50 Гц).

Сварочный инвертор представляет собой обычный импульсный источник питания, работа которого основана на следующих принципах:

Входное напряжение (питание инвертора переменного тока 220 В переменного тока) преобразуется в постоянное.
Постоянный ток преобразуется в переменный ток высокой частоты.
Идет процесс преобразования напряжения путем его снижения.
Выпрямление и преобразование тока для частотно-безопасной сварки.

Благодаря этим моментам вес и габариты аппарата снижены. Для того чтобы собрать инверторную сварку своими руками, необходимо знать принцип работы этого аппарата.

Принцип работы оборудования

В предыдущих моделях основным элементом был огромный мощный силовой трансформатор, позволяющий получать во вторичной обмотке мощные токи, необходимые для сварки. Для получения такого тока необходимо использовать проволоку большого диаметра, что влияет на вес сварочного аппарата.

С изобретением импульсного блока питания решить проблему с массой и габаритами оказалось проще, т. к. габариты и вес самого трансформатора уменьшаются в несколько десятков и сотен раз. Например, если увеличить частоту в 6 раз, то можно уменьшить габариты трансформатора но в 3 раза. Это приводит к значительной экономии материалов.

Благодаря мощным ключевым транзисторам, использованным в схеме инвертора, переключение происходит с частотой от 50 до 80 кГц. Эти транзисторы работают только при постоянном напряжении.

Как известно из курса физики, для получения постоянного напряжения используется простейший полупроводниковый прибор — диод. Диод пропускает ток в одном направлении, отсекая отрицательные синусоидальные напряжения. Но использование одного диода приводит к большим потерям, поэтому применяется группа, состоящая из мощных диодов, которая называется диодным мостом.

На выходе диодного моста получается постоянное пульсирующее напряжение. Конденсаторный фильтр используется для получения нормального постоянного напряжения. После этих преобразований на выходе фильтра появляется постоянное напряжение выше 220 В.

Блок, состоящий из выпрямительного моста и фильтрующих элементов, называется блоком питания (БП).

Блок питания служит источником питания для схемы инвертора. Транзисторы подключены к понижающему трансформатору, который импульсный и работает на частотах в диапазоне от 50 до 90 кГц. Мощность такого трансформатора примерно такая же, как у его огромного собрата — сварочного силового трансформатора.

Модернизация такого аппарата становится легче, так как благодаря своим габаритам и весу появляются дополнительные возможности для повышения устойчивости сварочного аппарата.

Существует огромное количество самодельных сварочных инверторов, схемы которых разнообразны по функционалу и способам установки. Разберем подробно каждую из самодельных моделей.

Изготовление резонансного инвертора

В качестве основы необходимо использовать компьютерный блок питания форм-фактора АТ, от которого потребуется кулер и радиаторы. Детали берутся из элементарной базы мониторов и телевизоров, иначе, если их нет, покупаются на рынке. Все компоненты имеют низкую стоимость.

Тогда вам необходимо определиться с параметрами инверторной сварки своими руками. Также возможно использование следующих характеристик:

Схема оборудования

Основная часть — задающий генератор собран на микросхеме SG3524, которая используется во всех источниках бесперебойного питания. Инвертор имеет низкое энергопотребление около 2,5 кВт, что позволяет использовать его в квартире.

Трансформатор должен быть в сборе и сердечники типа Е42, который используется в старых ламповых мониторах. Для изготовления нужно около 5 штук таких трансформаторов.

Для дросселя следует использовать другой трансформатор. Остальные элементы индуктивности собраны из сердечника 2000HM. Диоды и транзисторы необходимо устанавливать на радиаторы с термопастой КТП-8 или другого типа. Напряжение холостого хода составляет примерно 36 В при длине дуги от 4 до 5 мм, что позволяет работать с ним начинающим строителям. Выходные кабели должны быть обмотаны ферритовыми трубками или ферритовыми кольцами от блока питания.

Конструктивной особенностью схемы является возникновение максимального тока в обмотке I при резонансе.

Схема 1 — Схема сварки резонансного инвертора

Благодаря небольшому весу и габаритам становится возможной модернизация устройства.

Предотвращение прилипания электрода

В этом случае используется транзистор IRF510, который представляет собой полевой эффект. Кроме того, он также обеспечивает плавный пуск и прерывание входа на микросхеме SG3524:

При высоких температурах срабатывает датчик температуры.
Выключение тумблером.
Блокировка при коротком замыкании (КЗ).

Простой сварочный аппарат

Данная модель рассчитана на напряжение 220 В и силу тока 32А, после переделки ее значение достигнет 280А. Этого значения вполне достаточно для прочного шва на расстоянии до 1,5 сантиметров.

Схема и комплектующие

Основным элементом является трансформер, сделать который достаточно сложно, но вполне реально.

Основные данные:

Состоит из ферритового сердечника (7 × 7 или 8 × 8).
Первичная обмотка примерно 100 витков, диаметр 0,3 мм.
Вторичные обмотки — 3 шт.: 15 витков и диаметр провода 1 мм; 15 витков — 0,2 мм; 20 витков — 0,35 мм.
Материалы для трансформатора: медные провода соответствующего диаметра, стеклотекстолит, текстолит, электротехническая сталь (для железной руды), х/б материал.

Для четкого понимания принципа работы необходимо внимательно изучить схему основных узлов.

Рисунок 1 — Блок-схема инверторного сварочного аппарата

Пояснение к схеме:

Блок питания и силовая часть

Блок, состоящий из трансформатора, выпрямителя и фильтра (или системы фильтров), выполнен отдельно от блока силовая секция.

Схема 2 — Принципиальная схема блока питания

Проводники (длиной не более 15 см) для управления затворами транзисторов необходимо припаивать ближе к последним, причем проводники соединяются попарно друг с другом, их сечение роли не играет.

Основу блока питания составляет понижающий трансформатор с сердечником Ш20×208 2000 нм, а II обмотка намотана в несколько слоев провода, изоляция которого не повреждена. На вторичку надо мотать следующим образом, изолируя слои: 3 слоя, а потом фторопластовая прокладка, потом снова 3 слоя и снова фторопластовая прокладка. Это делается для увеличения перегрузочного сопротивления . Затем на II обмотке ставят конденсатор не менее 1000 В.

Для обеспечения циркуляции воздуха между слоями обмоток необходимо трансформатор тока, подключенный к плюсу, собрать на ферритовом сердечнике, а его сердечник обернуть термобумагой (кассовой лентой). Прикрепите выпрямительные диоды к радиатору.

Схема 3 — Силовая часть инвертора

Инверторный блок и охлаждение

Основным назначением инверторного блока является процесс преобразования постоянного тока в переменный ток высокой частоты. Для этого используются мощные транзисторы, хотя в ряде случаев можно заменить более мощный на 2 и более транзисторов средней мощности.

Достаточно хорошее охлаждение — важный элемент всего устройства. Для этого следует использовать кулеры от компьютерной техники, но не стоит ограничиваться одним, т. к. необходимо обеспечить достаточное охлаждение цепи питания, радиаторы которой служат для отвода тепла, но это тепло необходимо отводить. Для полной защиты необходимо установить датчик температуры (устанавливается на ТЭН), из-за чего подача питания от сети будет отключена.

Пайка, регулировка и функциональная проверка

Пайка является ключевой, так как при правильном расположении деталей от этого зависит размер всего изделия и возможность оптимального охлаждения. Диоды и транзисторы устанавливаются встречно друг к другу. Входная цепь рассчитана с запасом около 300 В.

Для настройки функции необходимо подключить широтно-импульсный модулятор к 15 В для питания кулера. Реле включается вместе с резистором R11 и должно давать 150мА.

После проделанных манипуляций необходимо перейти непосредственно к проверке работоспособности устройства:

Если эта схема показалась очень сложной, то рассмотрим схему очень простого устройства.

Самый простой инверторный сварочный аппарат

Модель данного аппарата очень простая и бюджетная. Его легко собрать благодаря простой электрической схеме.

Весь процесс сборки можно разделить на этапы, кроме того необходимо собрать все детали, материалы:

Схема 4 — Схема простейшего сварочного инвертора своими руками

После сборки устройство необходимо настроить и продиагностировать при первом запуске для выявления ошибок в работе.

Установка инвертора:

Таким образом можно собрать инвертор для сварки своими руками. Не обязательно использовать сложные схемы, ведь радиолюбители нашли лучшее решение в бюджетном варианте. Причем уровень сложности схем варьируется от довольно сложных до простых. Чтобы собрать сварочный инвертор своими руками, не обязательно покупать дорогие детали, а можно использовать подручные средства.

Инверторная сварка быстро вошла в рабочее пространство мобильных бригад и отдельных рабочих мест по вызову. Наличие такого сварочного аппарата также пригодится каждому владельцу в гараже или частном доме. Компактные габариты устройства, небольшой вес и высокие показатели качества шва выгодно выделяют его на фоне крупных трансформеров. К сожалению, магазинная цена не позволяет каждому стать обладателем этой техники. Но для тех, кто умеет работать своими руками, есть выход – это самодельный сварочный инвертор. Какие инструменты и материалы понадобятся для его создания? Как собрать основные узлы? Что входит в обслуживание и ремонт самодельного устройства?

Принимая решение о создании аппарата из подручных деталей, доступного по цене и пригодного для сварки в домашних условиях или по мелким заказам, следует отдавать себе отчет в реальности результата. Самодельный инверторный сварочный аппарат значительно уступает по внешнему виду магазинным аналогам. Для солидного частного предпринимателя, специализирующегося на монтаже отопления, установке заборов, металлических дверей и других услугах, такое подразделение не будет выглядеть авторитетно.

А вот простой сварочный инвертор своими руками отлично подойдет для личных нужд в частном доме, или работы в гараже. Такое устройство сможет потреблять из сети 220В, преобразовывать их в 30В, увеличивать силу тока до 200А. Этого вполне достаточно для работы с электродами диаметром 3 и 4 мм. Качество шва будет лучше громоздкого трансформатора, так как переменный ток преобразуется в постоянный, а потом обратно в переменный, но с высокой частотой.

Такие инверторы подходят для сварки забора, ворот, собственного отопления, дверей. С ним удобно носить, и даже готовить, повесив на плечо. Если новичок будет усердно тренироваться, смотреть видео и пробовать накладывать швы на практике, то сваривать тонкие листы стали станет возможным. Впоследствии можно усовершенствовать схемы сварочных инверторов, добавив к ним механизм подачи проволоки, крепление барабана и газовые краны своими руками, чтобы получился полуавтомат. Также возможна переделка под аргоновую сварку.

Необходимые детали и инструменты

Для создания инверторного сварочного аппарата своими руками не обойтись без похода в магазин или на рынок. Совершенно невозможно собрать его из предметов в гараже бесплатно. Но общая стоимость будет в три раза дешевле, чем покупка готовой продукции. В сварочных аппаратах и их производстве используются:

набор отверток;
плоскогубцы;

паяльник

для изготовления электрощита;

дрель

, для отверстий под выключатели и вентиляцию;

ножовка

;
листовой металл под кузов;
болтов и винтов;
устройств и кнопок на панели;
конденсаторы, транзисторы и диоды;

медная шина

для намотки;
проводов для подключения всех узлов;
элементов для ядра;
изоляционная бумага и изолента;
силовой и рабочий кабели.

Прежде чем приступить к созданию своими руками сварочного инвертора, схема которого уже должна быть распечатана на бумаге, стоит посмотреть несколько видео от специалистов о пошаговой сборке. Это поможет вам наглядно увидеть, с чем вам придется столкнуться, и сравнить результат. Далее приводится пошаговая инструкция, как сделать сварочный инвертор своими руками. Допускаются некоторые отклонения и вариации, в зависимости от того, какая мощность устройства нужна на выходе, и какие материалы имеются под рукой.

Трансформатор

Электрическая часть инвертора начинается с трансформатора. Он отвечает за понижение напряжения до рабочего уровня, безопасного для жизни, и повышение силы тока до величины, способной расплавить металл. В первую очередь необходимо выбрать материал для сердцевины. Это могут быть заводские стандартные пластины или самодельный каркас из листового металла. Видео в сети помогает увидеть главный принцип этой конструкции вне зависимости от используемых вариантов.

Сварочные трансформаторы лучше мотать из медной шины, так как оптимальные характеристики достаточная ширина и малое сечение. Такие параметры позволят использовать все физические ресурсы материала. Но если такой шины нет, то можно использовать провод другого сечения. Все это влияет на степень нагрева изделия во время работы.

Трансформатор наматывается вручную и состоит из двух частей: первичной и вторичной обмоток. Для инвертора своими руками подходит:

Феррит 7 х 7. Первичная обмотка создана из провода ПЭВ 0,3 мм, который намотан ровно, виток к витку, 100 витков.
Следующий слой — изоляционная бумага. Подойдет лента от кассового аппарата или стеклоткани. Первый сильно темнеет при нагревании, но сохраняет свои свойства.
Вторичная обмотка имеет несколько уровней. Первый – ПЭВ 1,0 мм на 15 оборотов. Так как витков немного, их следует равномерно распределить по всей ширине. Они покрыты лаком и слоем бумаги.
Второй уровень состоит из ПЭВ 0,2 мм в 15 витков с последующей изоляцией аналогично предыдущим слоям.
Финальный уровень делается из ПЭВ 0,35 за 20 ходов. Вы также можете изолировать слои лентой второго слоя.

Рама

Когда основной элемент инвертора создан своими руками, можно приступать к изготовлению корпуса. Можно ориентироваться на ширину трансформера, чтобы он свободно помещался внутри. От его размера стоит рассчитать еще 70% необходимого места для остальных частей. Защитный кожух может быть собран из стального листа толщиной 0,5 — 1,0 мм. Уголки можно приварить, скрепить болтами, а борта сделать сплошными на гибочном станке (что потребует дополнительных затрат). Для переноски инвертора вам понадобится ручка или зажим для ремня.

При создании корпуса стоит предусмотреть удобную разборку и доступ к основным элементам в случае ремонта. На лицевой стороне необходимо сделать отверстия для:

токовых выключателей;
кнопка питания;
световых диодов, сигнализирующих о включении;
разъемы для кабелей.

Цеховые сварочные инверторы с порошковым покрытием. В домашнем производстве подойдет обычная краска. Традиционные цвета сварочных аппаратов — красный, оранжевый и синий.

Охлаждение

В корпусе необходимо просверлить достаточное количество вентиляционных отверстий. Желательно, чтобы они находились на противоположных сторонах друг напротив друга. Также нужен вентилятор. Это может быть кулер от старого компьютера. Он должен быть установлен, работая на вытяжку горячего воздуха. Приток холода осуществляется через отверстия. Разместите кулер как можно ближе к трансформатору — самому горячему элементу устройства.

Преобразователь тока

В схему сварочного инвертора обязательно входит диодный мост. Он отвечает за изменение напряжения на постоянное. Диоды припаяны по схеме «косой мост». Эти элементы также подвержены нагреву, поэтому их следует монтировать на радиаторы, которые имеются в старых системных блоках. Чтобы найти их, вы можете обратиться в мастерские по ремонту компьютеров.

Два радиатора размещены по краям диодного моста. Между ними и диодами необходимо установить прокладки из термопласта или другого изолятора. Выводы направлены на контактные провода транзисторов, отвечающие за возврат тока в переменный, но с повышенной частотой. Соединяемые между собой провода должны иметь длину 150 мм. Трансформатор и диодный мост рекомендуется разделить внутренней перегородкой.

В схеме инвертора требуются конденсаторы, с последовательным соединением. Они отвечают за снижение резонанса трансформатора и минимизацию потерь в транзисторах. Последние быстро открываются и медленно закрываются. При этом появляются потери тока, которые компенсируют конденсаторы.

Сборка и комплектация

После создания всех компонентов устройства можно переходить к сборке. К основанию крепятся трансформатор, диодный мост и электронная схема управления. Все провода подключены. К внешней панели крепятся:

переключатели резисторов;
кнопка питания;
световых индикаторов;
ШИМ-контроллер;
разъемы для кабелей.

Держатель и зажим для массы лучше покупать в готовом виде, так как они надежнее и удобнее. Но можно изготовить держатель самостоятельно, из стальной проволоки диаметром 6 мм. Когда все детали установлены и подключены, можно приступать к проверке устройства. Измеряется начальное напряжение. При 15В он не должен читать больше 100А. Диодный мост проверяется осциллографом. После этого проверяется временная пригодность к работе путем наблюдения за нагревом радиаторов.

Самостоятельный ремонт

Правильное техническое обслуживание инвертора необходимо для его долгой и бесперебойной работы. Для этого раз в два месяца следует проводить чистку от пыли, предварительно сняв кожух. Если устройство перестало работать, вы можете произвести ремонт самостоятельно, посмотрев видео в сети об основных поломках и способах их устранения.

Что проверяется в первую очередь:

Входное напряжение. Если он отсутствует или недостаточен по размеру, то устройство работать не будет.
автоматических выключателей. При скачке сгорают защитные элементы или срабатывает автоматическое отключение.
Датчик температуры. При повреждении блокирует работу последующих узлов.

Схема сварочного инвертора мма 200

Дождитесь окончания поиска во всех базах.

Схема сварочного инвертора

Сварочный инвертор КЕДР MMA 200

Power Electronics

Принципиальная схема сварочного инвертора: разбираемся в деталях

Принципиальная схема сварочного инвертора

Сварочный инвертор Бригадир ММА-200. Ограничение работы аппарата

Схема сварочного инвертора, аппарата

Принципиальная схема простого сварочного инвертора. Схемы сварочных инверторов

Радиосхемы. — Схемы сварочных инверторов

Электрическая схема сварочного инвертора

Электрическая и принципиальная схема сварочного инвертора

Принцип работы

Технические характеристики

Конструкция инверторного сварочного аппарата

Достоинства и недостатки

Правильное назначение

Как правильно использовать

Схемы сварочного аппарата

Электрическая

Принципиальная

schems9

Дизайн интерьера. Машины и оборудование — Элементы дизайна | Электрические символы, электрические схемы | Символы механического чертежа

Сварочная электрическая цепь

Схема Бармалея на 160 ампер. Инверторный сварочный аппарат своими руками. Как я сделал сварочный аппарат своими руками

Выбор конструкции инвертора

Схема подключения инвертора

Трансформатор и дроссель для инвертора

Использование инвертора в трехфазной сети

Заключение по теме

Сборка самодельного сварочного инвертора своими руками на видео

Самодельная сварка: материалы для изготовления, основные характеристики

Обмотка трансформатора

Охлаждение

Индивидуализация

Инструкции

Вывод

Общие сведения о сварочном инверторе

Назначение и особенности функционирования

Принцип работы оборудования

Изготовление резонансного инвертора

Схема оборудования

Предотвращение прилипания электрода

Простой сварочный аппарат

Схема и комплектующие

Блок питания и силовая часть

Инверторный блок и охлаждение

Пайка, регулировка и функциональная проверка

Самый простой инверторный сварочный аппарат

Необходимые детали и инструменты

Трансформатор

Рама

Охлаждение

Преобразователь тока

Сборка и комплектация

Самостоятельный ремонт

Published by admin
