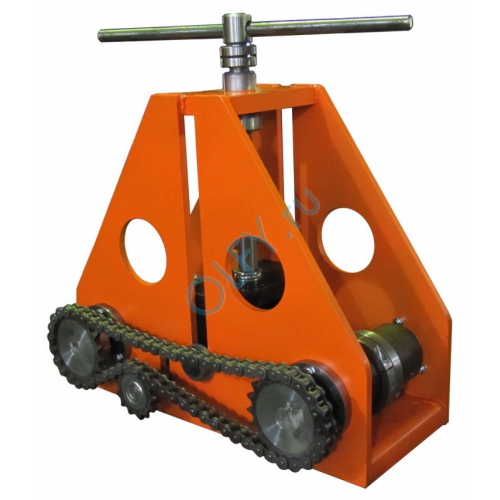

Электрический профилегиб: Профилегиб электрический ПГМ-6 от компании Невское Оборудование Профильные трубогибы электромеханические, купить в Санкт-Петербурге
Содержание
Трубогиб электрический роликовый, профилегиб HTB80-70 Blacksmith (Китай)
Описание
Трубогиб электрический (профилегиб) гидравлический HTB80-70 Blacksmith предназначен для гибки металлических круглых и прямоугольных труб, профилей, швеллера, тавра, двутавра, уголка, полосы, квадрата, кругляка и других материалов.
Гидравлическое вращение всех 3-ех валов.
Гидравлический прижим центрального вала.
Гидравлическая система обеспечивает высокую надежность, мощность, плавность хода и длительный срок интенсивной эксплуатации.
Ролики боковой поддержки для гибки спиралей.
Станок для промышленного применения профилегиб HTB80-70 является самым мощным в линейке трубогибов-профилегибов BlackSmith.
Технические характеристики
Станок оснащен набором универсальных оправок, что позволяет подобрать необходимую конфигурацию вальцов для гибки деталей различной геометрической формы и размеров.
Врашение валов производятся гидравлической системой станка.
Прижим центрального ролика и гибка детали производятся гидравликой, без применения тяжелого физического труда.
Скорость движения центрального ролика, отвечающего за радиус гибки, можно плавно регулировать, что вместе с милимметровой шкалой и указателем дает высокую точность гиба и обеспечивает повторяемость на всех обрабатываемых деталях.
Ролики боковой поддержки для гибки спиралей.
Управление и контроль за процессом гибки производится с переносной стойки управления. Оператор может располагаться в точке, наиболее удобной для контроля за процессом гибки детали. Станок оснащен плавной регулировкой усилия подачи деталей и все три вала являются ведущими, что исключает проскальзывание детали в процессе гибки.
Питание — 380 В
Мощность двигателя гидравлического насоса — 2,25 кВт
Диаметр валов — 65 мм
Скорость вращения — 9,3 об/мин Вес — 720/886 кг
Упаковка — фанерный ящик 1100 x 1220 x 1800 мм
Комплектация
В комплект поставки входят универсальные наборные оправки для работы с металлопрокатом и прямоугольными и квадратными трубами.
Комплектация станка
- оправка Ø 145×15 мм (9 шт.)
- оправка Ø 145×20 мм (3 шт.)
- оправка Ø 215×18 мм (6 шт.)
- оправка Ø 215×45 мм (3 шт.)
- гайка 55 мм (3шт.)
- ключ гаечный 55 мм (1 шт.)
- набор болтов под шестигранник ( для конфигурирования оправок под необходимый размер)
- переносная стойка панели управления с двумя педалями.
Универсальный комплект оправок позволяет обрабатывать
- профильная труба: 10×10, 15×15, 20×20, 25×25, 30×30, 35×35, 40×40, 50×40, 50Х50, 60×60, 70х70х3 мм и все варианты прямоугольныхтруб, профилей до размера 70×50х3 мм;
- полоса горизонтально: до 125х25 мм
- полоса вертикально: до 80х25 мм
- пруток: до Ø 50 мм
- Т-профиль (тавр): до 80х40х7 мм
- С-профиль (швеллер): до 100х50х6 мм
- уголок: до 70х6 мм
Оправки для круглых труб в комплект поставки не входят — мах размер для круглых труб: Ø 100х2 мм
| Таблица соответствия минимального диаметра гиба к выбранному профилю металлопроката | ||
| Профиль | Размер (мм) | Мин. Ø гиба (мм) |
| 120х25 50х10 | 600 400 | |
| 50 20 | 600 400 | |
| Ø 50 Ø 20 | 600 400 | |
| 70х6 40х5 | 500 400 | |
| 70х6 40х6 | 600 400 | |
| 80х40х7 40х40х5 | 500 400 | |
| 80х40х7 40х40х5 | 400 360 | |
| 80х40х7 40х40х5 | 500 400 | |
| 100х50х6 50х40х5 | 600 500 | |
| 100х50х6 50х40х5 | 500 400 | |
| 70х70х3 30х30х3 | 900 500 | |
| 80х40х3 50х30х2 | 800 500 | |
| Ø 100х2 Ø 60х2 | 1000 500 | |
| Таблица соответствия конфигураций наборных оправок к обрабатываемому профилю | ||||
| Полоса горизонтально | Полоса вертикально | |||
| Пруток | Труба профильная | |||
| Квадрат | Уголок | |||
| Швеллер | Труба круглая | |||
| Балка горизонтально | Балка вертикально | |||
Дополнительные фото
Выполняемые операции и максимальные параметры обрабатываемых материалов, мм:
Полоса верт. 60 x 10 | Квадрат 50 x 50 | Полоса 120 x 25 |
| Труба круглая 100 x 2 | Труба квадрат 70 x70 x 3 | Труба прямоуг. 80 x 40 x 3 |
| С-профиль внутр. 100 x 50 x 6 | С-профиль наруж. 100 x 50 x 6 | Пруток 50 |
| Уголок внутр. 70 x 70 x 6 | Уголок наруж. 70 x 70 x 6 | Тавр внутр. 80 x 40 x 7 |
| Тавр наруж. 80 x 40 x 7 |
Производитель: Blacksmith
Родина бренда: Китай
Пока нет отзывов на данный товар.
Оставить свой отзыв
Ваш отзыв поможет другим людям сделать выбор. Спасибо, что делитесь опытом!
Оценка товара:
Достоинства:
Недостатки:
Комментарий:
Имя:
E-mail: не публикуется
В отзывах запрещено:
Использовать нецензурные выражения, оскорбления и угрозы;
Публиковать адреса, телефоны и ссылки содержащие прямую рекламу;
Писать отвлеченные от темы и бессмысленные комментарии.
Информация не касающаяся товара будет удалена.
Трубогиб электрический роликовый, профилегиб HTB80-70, цена в Москве от компании НОВА Механика
Описание
| Трубогиб электрический (профилегиб) гидравлический HTB80-70 Blacksmith предназначен для гибки металлических круглых и прямоугольных труб, профилей, швеллера, тавра, двутавра, уголка, полосы, квадрата, кругляка и других материалов.
Гидравлическое вращение всех 3-ех валов.
Гидравлический прижим центрального вала.
Гидравлическая система обеспечивает высокую надежность, мощность, плавность хода и длительный срок интенсивной эксплуатации.
Ролики боковой поддержки для гибки спиралей.
Станок для промышленного применения профилегиб HTB80-70 является самым мощным в линейке трубогибов-профилегибов BlackSmith.
|
Технические характеристики
Станок оснащен набором универсальных оправок, что позволяет подобрать необходимую конфигурацию вальцов для гибки деталей различной геометрической формы и размеров.
Врашение валов производятся гидравлической системой станка.
Прижим центрального ролика и гибка детали производятся гидравликой, без применения тяжелого физического труда.
Скорость движения центрального ролика, отвечающего за радиус гибки, можно плавно регулировать, что вместе с милимметровой шкалой и указателем дает высокую точность гиба и обеспечивает повторяемость на всех обрабатываемых деталях.
Ролики боковой поддержки для гибки спиралей.
Управление и контроль за процессом гибки производится с переносной стойки управления. Оператор может располагаться в точке, наиболее удобной для контроля за процессом гибки детали. Станок оснащен плавной регулировкой усилия подачи деталей и все три вала являются ведущими, что исключает проскальзывание детали в процессе гибки.
Питание — 380 В
Мощность двигателя гидравлического насоса — 2,25 кВт
Диаметр валов — 65 мм
Скорость вращения — 9,3 об/мин Вес — 720/886 кг
Упаковка — фанерный ящик 1100 x 1220 x 1800 мм
Комплектация
|
Комплектация станка:
·оправка Ø 145×15 мм (9 шт.)
·оправка Ø 145×20 мм (3 шт.)
·оправка Ø 215×18 мм (6 шт.)
·оправка Ø 215×45 мм (3 шт.)
·гайка 55 мм (3шт.)
·ключ гаечный 55 мм (1 шт.)
·набор болтов под шестигранник ( для конфигурирования оправок поднеобходимый размер)
·переносная стойка панели управления с двумя педалями.
Универсальный комплект оправок позволяет обрабатывать:
· профильная труба: 10×10, 15×15, 20×20, 25×25, 30×30, 35×35, 40×40, 50×40, 50Х50, 60×60, 70х70х3 мм и все варианты прямоугольныхтруб, профилей до размера 80×40х3 мм;
· полоса горизонтально: до 125х25 мм
· полоса вертикально: до 80х25 мм
· пруток: до Ø 50 мм
· Т-профиль (тавр): до 80х40х7 мм
· С-профиль (швеллер): до 100х50х6 мм
·уголок: до 70х6 мм
Оправки для круглых труб в комплект поставки не входят — мах размер для круглых труб: Ø 100х2 мм
|
Профилегиб предназначен для гибки профилей из металла: круглые и профильные трубы, уголки, прутки и другой сортамент металлопроката с любыми конфигурациями.
Машины работают с любыми металлами.
Наша компания предлагает приобрести трубогибы известных торговых марок. Мы официально представляем на рынке России лучших мировых производителей.
Наши преимущества:
· Все товары имеют сертификаты;
· Большой выбор моделей и низкие цены;
· Комплексный сервис: от консультаций до сервисного обслуживания;
· Опытные инженеры;
· Большое количество позиций на складе;
· По Свердловской области доставка осуществляется собственными курьерами, а клиентам из других регионов покупка отправляется с партнерскими транспортными товарами;
· Гарантия на сервис и товары.
BlackSmith HTB80-70 Трубогиб электрический роликовый, профилегиб
Этот товар снят с производства.
Для получения подробной информации или подбора вариантов замены, отправьте нам запрос.
Отправить запрос
- Описание
- Комплектация
Описание
Станок для промышленного применения профилегиб HTB80-70 является самым мощным в линейке трубогибов-профилегибов BlackSmith.
Трубогиб электрический (профилегиб) гидравлический HTB80-70 Blacksmith предназначен для гибки металлических круглых и прямоугольных труб, профилей, швеллера, тавра, двутавра, уголка, полосы, квадрата, кругляка и других материалов.
Гидравлическое вращение всех 3-ех валов. Прижим центрального ролика и гибка детали производятся гидравликой, без применения тяжелого физического труда.
Скорость движения центрального ролика, отвечающего за радиус гибки, можно плавно регулировать, что вместе с милимметровой шкалой и указателем дает высокую точность гиба и обеспечивает повторяемость на всех обрабатываемых деталях.
Гидравлическая система обеспечивает высокую надежность, мощность, плавность хода и длительный срок интенсивной эксплуатации.
Ролики боковой поддержки для гибки спиралей.
Управление и контроль за процессом гибки производится с переносной стойки управления. Оператор может располагаться в точке, наиболее удобной для контроля за процессом гибки детали.
Станок оснащен плавной регулировкой усилия подачи деталей и все три вала являются ведущими, что исключает проскальзывание детали в процессе гибки.
Станок оснащен набором универсальных оправок, что позволяет подобрать необходимую конфигурацию вальцов для гибки деталей различной геометрической формы и размеров.
Диаметр валов — 65 мм
Скорость вращения — 9,3 об/мин
| Материал | Размер, мм | Минимальный диаметр, мм | Конфигурация наборных оправок | |
| Полоса | 120 х 25 50 х 10 | 600 400 | ||
| Квадрат | 50 20 | 600 400 | ||
| Пруток | Ø 50 Ø 20 | 600 400 | ||
Уголок наруж. | 70 х 6 40 х 5 | 500 400 | ||
| Уголок внутр. | 70 х 6 40 х 6 | 600 400 | ||
| Тавр наруж. | 80 х 40 х 7 40 х 40 х 5 | 500 400 | ||
| Тавр внутр. | 80 х 40 х 7 40 х 40 х 5 | 400 360 | ||
| С-профиль (швеллер) наруж. | 100 х 50 х 6 50 х 40 х 5 | 600 500 | ||
| С-профиль (швеллер) внутр. | 100 х 50 х 6 50 х 40 х 5 | 500 400 | ||
| Труба профильная | 70 х 70 х 3 30 х 30 х 3 | 900 500 | ||
| Труба профильная (вертикально) | 80 х 40 х 3 50 х 30 х 2 | 800 500 | ||
| Труба круглая | Ø 100 х 2 Ø 60 х 2 | 1000 500 | ||
В комплект поставки входят универсальные наборные оправки для работы с металлопрокатом и прямоугольными и квадратными трубами.
- оправка Ø 145×15 мм (9 шт.)
- оправка Ø 145×20 мм (3 шт.)
- оправка Ø 215×18 мм (6 шт.)
- оправка Ø 215×45 мм (3 шт.)
- гайка 55 мм (3 шт.)
- ключ гаечный 55 мм (1 шт.)
- набор болтов под шестигранник (для конфигурирования оправок под необходимый размер)
- переносная стойка панели управления с двумя педалями
Оправки для круглых труб в комплект поставки не входят — мах размер для круглых труб: Ø 100х2 мм
Упаковка — фанерный ящик.
Скачать описание
Выполняемые операции и максимальные параметры обрабатываемых материалов, мм:
Гибка дуги
Полоса
120 x 25
Пруток
50
Квадрат
50 x 50
Полоса верт.
60 x 10
С-профиль внутр.
100 x 50 x 6
С-профиль наруж.
100 x 50 x 6
Тавр внутр.
80 x 40 x 7
Тавр наруж.
80 x 40 x 7
Труба квадрат
70 x70 x 3
Труба круглая
100 x 2
Труба прямоуг.
80 x 40 x 3
Уголок внутр.
70 x 70 x 6
Уголок наруж.
70 x 70 x 6
Комплектация
- оправка Ø 145×15 мм (9 шт.)
- оправка Ø 145×20 мм (3 шт.)
- оправка Ø 215×18 мм (6 шт.)
- оправка Ø 215×45 мм (3 шт.)
- гайка 55 мм (3 шт.)
- ключ гаечный 55 мм (1 шт.)
- набор болтов под шестигранник (для конфигурирования оправок под необходимый размер)
- переносная стойка панели управления с двумя педалями
