Наземное оборудование

К наземному оборудованию относят фонтанную арматуру и манифольд. Фонтанной арматурой оборудуют фонтанные нефтяные и газовые скважины. Ее устанавливают на колонную головку. Фонтанная арматура изготавливается по ГОСТ 13846-89.

Фонтанные арматуры различают по конструктивным и прочностным признакам. Эти признаки включают в шифр фонтанной арматуры.

Фонтанная арматура включает трубную обвязку (головку; и фонтанную елку с запорными и регулирующими устройствами.

Трубная обвязка — часть фонтанной арматуры, устанавливаемся на колонную обвязку, предназначена для обвязывания одного или двух скважинных трубопроводов, контроля и управления потоком скважинной среды в затрубном (межтрубном) пространстве.

Скважинный трубопровод своим верхним концом закрепляется в катушке‑трубодержателе, устанавливаемой на трубную головку, либо в муфте‑трубодержателе, устанавливаемой в корпусе трубной головки. Схемы трубных обвязок приведены на рис. 4.

Рис. 4. Схемы трубных обвязок фонтанной арматуры:

1 — ответный фланец; 2 — запорное устройство; 3 — трубная головка; 4 — манометр с запорно‑разрядным устройством

Фонтанная арматура выпускается на рабочее давление — 14,21,35,70,105, и 140 МПа, сечением ствола от 50 до 150 мм, по конструкции фонтанной елки крестовые и тройниковые, по числу спускаемых в скважину рядов труб однорядные и двухрядные и оборудованы задвижками или кранами.

Пример обозначения: АФК6В-80/50Х70ХЛ-К2а

ХХХХ — Х Х х ХХ — ХХ

АФ — арматура фонтанная

АН — арматура нагнетательная

Способ подвешивания скважинного трубопровода:

в трубной головке — не обозначается, в переводнике к трубной

головке — К, для эксплуатации скважин УЭЦН — Э

Обозначение типовой схемы елки для арматуры с двумя

трубными головками к номеру схемы добавляют «а»

Обозначение системы управления запорными устройствами

( с ручным управлением – не обозначают, с дистанционным — Д,

с автоматическим — А, с дистанционным и автоматическим – В)

Условный проход ствола елки, мм

Условный проход боковых отводов елки, мм (при совпадении

с условных проходом ствола не указывается)

Рабочее давление, МПа( кгс/см²)

Климатическое исполнение по ГОСТ 16350-80: для умеренного и умеренно

холодного микроклиматических районов — не обозначается; для холодного

макроклиматического района – ХЛ

Исполнения по составу скважинной среды:

c содержанием Н₂S и СО₂ до 0,003% по объему каждого — не обозначается;

с содержанием СО₂ до 6% по объему — К1;

с содержанием Н₂S и СО₂ до 6% по объему каждого — К2 и К2И

Модификация арматуры или елки

Конструкция фонтанной арматуры обеспечивает возможность измерения давления на верхнем буфере елки, а также давления и температуры среды на буфере бокового отвода елки и трубной головки. Стандартами предусмотрено изготовление блочных фонтанных арматур, а также укомплектование по необходимости фонтанных арматур автоматическими предохранительными и дистанционно управляемыми устройствами.

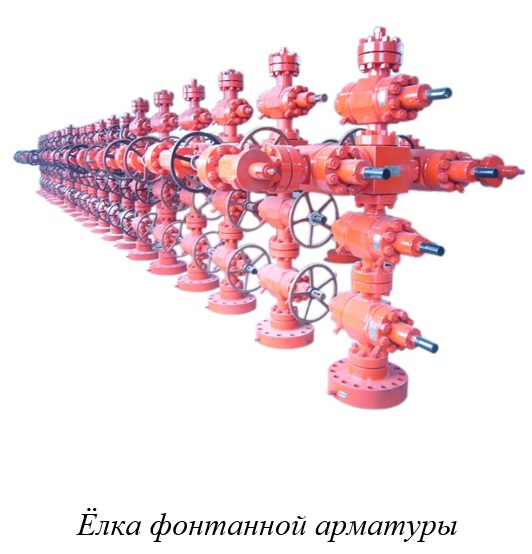

Фонтанная елка — часть фонтанной арматуры, устанавливаемая на трубную обвязку, предназначена для контроля и регулирования потока скважинной среды в скважинном трубопроводе и направления его в промысловый трубопровод. Типовые схемы фонтанных елок приведены на рис. 5.

При оборудовании скважины двумя концентрическими колоннами НКТ (двухрядная конструкция подъемника) трубы большего диаметра подвешиваются на резьбовом соединении нижнего тройника (крестовина), который устанавливается на крестовину, герметизирующую затрубное пространство.

Трубы меньшего диаметра подвешиваются на резьбе переводника (стволовой катушки), размещаемом над тройником (крестовиком) (рис. 4, б).

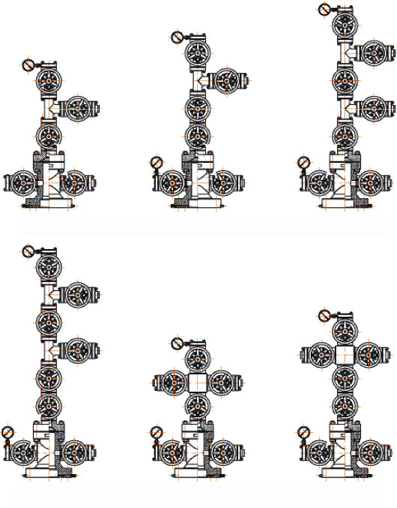

Рис. 5. Типовые схемы фонтанных елок:

тройниковые — схемы 1,2,3 и 4; крестовые — схемы 5 и 6 (1 — переводник к трубной головке; 2 ‑ тройник; 3 — запорное устройство; 4 — манометр с запорно-разрядным устройством; 5 ‑дроссель; 6 — ответный фланец 7 — крестовина)

Типовые схемы фонтанных елок (рис. 5) включают либо один (схемы 2 и 1), либо два (схемы 3 и 4) тройника (одно или двухъярусная арматура), либо крестовину (крестовая арматура — схемы 5 и 6).

Двухструнная (двухъярусная тройниковая и крестовая) конструкция елки целесообразна в том случае, если нежелательны остановки скважины, причем рабочей является верхняя или любая боковая струна, а первое от ствола запорное устройство — запасным. Сверху елка заканчивается колпаком (буфером) с трехфазовым краном и манометром. Для спуска в работающую скважину приборов и устройств вместо буфера ставится лубрикатор.

Типовые схемы фонтанной арматуры приведены на рис. 6. Монтаж-демонтаж фонтанной арматуры на устье скважины производится автомобильными кранами или другими подъемными механизмами.

Рис. 6. Типовые схемы фонтанной арматуры:

1 — фонтанная елка; 2 — трубная обвязка

Запорные устройства фонтанной арматуры изготовляются трех типов: пробковые краны со смазкой, прямоточные задвижки со смазкой типа 5М и ЗМС с однопластинчатым и ЗМАД — с двухпластинчатым шибером. Задвижки типов ЗМС и ЗМАД имеют модификации с ручным пневмоприводом.

Пробковый кран со смазкой типа КППС — 65х14 (рис. 7) состоит из корпуса, конической пробки, крышки, через которую проходит регулировочный винт, позволяющий регулировать рабочий зазор между уплотни тельными поверхностями корпуса и пробки. Уплотнение регулировочного винта осуществляется манжетами, поджатие которых производится грундбуксой. Краны наполняются смазкой «Арматол-238» через 150¸180 циклов работы.

Типоразмеры и параметры кранов КШ1С-65х14 приведены ниже.

Технические характеристики

Условный проход, мм 65

Рабочее давление, МПа 14

Габаритные размеры, мм:

длина 350

ширина 205

высота 420

Масса в собранном виде, кг 53

Задвижки типов ЗМС и ЗМС1 показаны на рис. 8.

В процессе эксплуатации арматуры с прямоточными задвижками периодически смазывают подшипники шпинделя жировым солидолом, а в корпус задвижки через штуцер в днище набивают уплотни тельную смазку ЛЗ-162 или «Арматол-238».

На выкидных линиях, после запорных устройств для регулирования режима работы скважины ставят регулирующие устройства (штуцеры), обеспечивающие дрессирование потока вследствие изменения площади проходного сечения. Они подразделяются на нерегулируемые и регулируемые.

Нерегулируемый штуцер зачастую представляет собой диафрагму или короткую втулку (насадку) с малым отверстием. Диаметр отверстия штуцера может составлять 5¸25 мм.

Пример нерегулируемого штуцера (дросселя) представлен на рис. 9.

Регулирование режима эксплуатации осуществляется заменой корпуса с насадкой на другой диаметр.

Более удобны регулируемые дроссели (рис. 10), предназначенные для ступенчатого и бесступенчатого регулирования режима работы скважины. Площадь сечения выходного отверстия изменяют вращением маховика вручную. Ступенчатое регулирование осуществляется с помощью устанавливаемых в гильзу насадок разного диаметра. Устьевое (до штуцера) и затрубное давления измеряют с помощью манометров. На фланцах боковых отводов трубной головки и фонтанной елки предусматриваются отверстия для подачи ингибиторов коррозии и гидратообразования в затрубное пространство и ствол елки, а также под карман для термометра.

Манифольд предназначен для обвязки фонтанной арматуры с выкидной линией (шлейфом), подающей продукцию на групповую замерную установку. Манифольд монтируют в зависимости от местных условий и технологии эксплуатации. В общем случае они обеспечивают обвязку двух струн со шлейфом струн с затрубным пространством, струн и затрубного пространства с факелом или амбаром и т.д.

Комплекс устьевого фонтанного оборудования представлен на рис. 11.

Дата добавления: 2016-06-18; просмотров: 1690; ЗАКАЗАТЬ НАПИСАНИЕ РАБОТЫ

tree – phrases

Sign in | English | Terms of Use


 English ⇄
AlbanianAmharicArabicArmenianAssameseAzerbaijaniBasqueBengaliBosnianBosnian cyrillicBulgarianCatalanChineseChinese TaiwanChinese simplifiedCroatianCzechDanishDutchEnglishEsperantoEstonianFilipinoFinnishFrenchGalicianGeorgianGermanGreekGujaratiHausaHebrewHungarianIcelandicIgboIndonesianInuktitutIrishIsixhosaItalianJapaneseKannadaKazakhKhmerKinyarwandaKirghizKonkaniKoreanLaoLatvianLithuanianLuxembourgishMacedonianMalayMalayalamMalteseMaoriMarathiNepaliNorwegian BokmålNorwegian NynorskOdiaPashtoPersian (Farsi)PolishPortuguesePunjabiQuechuaRomanianRussianScottish GaelicSerbianSesotho sa leboaSinhalaSlovakSlovenianSpanishSwahiliSwedishTamilTatarTeluguThaiTswanaTurkishTurkmenUkrainianUrduUzbekVietnameseWayanaWelshWolofYorubaZulu

Terms for subject Oil and gas technology containing tree | all forms | exact matches only

Get short URL

Наземное оборудование фонтанных скважин — FINDOUT.

SU

К наземному оборудованию относят фонтанную арматуру и манифольд. Фонтанной арматурой оборудуют фонтанные нефтяные и газовые скважины. Ее устанавливают на колонную головку. Фонтанная арматура изготавливается по ГОСТ 13846-89.

Фонтанные арматуры различают по конструктивным и прочностным признакам. Эти признаки включают в шифр фонтанной арматуры.

Фонтанная арматура включает трубную обвязку (головку и фонтанную елку с запорными и регулирующими устройствами).

Трубная обвязка — часть фонтанной арматуры, устанавливаемся на колонную обвязку, предназначена для обвязывания одного или двух скважинных трубопроводов, контроля и управления потоком скважинной среды в затрубном (межтрубном) пространстве.

Скважинный трубопровод своим верхним концом закрепляется в катушке‑трубодержателе, устанавливаемой на трубную головку, либо в муфте‑трубодержателе, устанавливаемой в корпусе трубной головки. Схемы трубных обвязок приведены на рисунке 23.

Рисунок 23 — Схемы трубных обвязок фонтанной арматуры

1 — ответный фланец; 2 — запорное устройство; 3 — трубная головка; 4 — манометр с запорно‑разрядным

устройством.

Фонтанная арматура выпускается на рабочее давление — 14, 21, 35, 70, 105, и 140 МПа, сечением ствола от 50 до 150 мм, по конструкции фонтанной елки крестовые и тройниковые, по числу спускаемых в скважину рядов труб однорядные и двухрядные и оборудованы задвижками или кранами.

Пример обозначения: АФК6В—80/50х70ХЛ—К2а

Х1 Х2 Х3 Х4 — Х5/Х6 х Х7 Х8 — Х9 Х10

Х1	АФ — арматура фонтанная АН — арматура нагнетательная
Х2	Способ подвешивания скважинного трубопровода: в трубной головке — не обозначается, в переводнике к трубной головке — К, для эксплуатации скважин УЭЦН — Э
Х3	Обозначение типовой схемы елки для арматуры с двумя трубными головками к номеру схемы добавляют «а»
Х4	Обозначение системы управления запорными устройствами: с ручным управлением — не обозначают, с дистанционным — Д, с автоматическим — А, с дистанционным и автоматическим — В
Х5	Условный проход ствола елки, мм
Х6	Условный проход боковых отводов елки, мм при совпадении с условных проходом ствола не указывается
Х7	Рабочее давление, МПа ( кгс/см2)
Х8	Климатическое исполнение по ГОСТ 16350-80: для умеренного и умеренно-холодного микроклиматических районов — не обозначается; для холодного макроклиматического района — ХЛ
Х9	Исполнения по составу скважинной среды: c содержанием Н2S и СО2 до 0. 003 % по объему каждого — не обозначается; с содержанием СО2 до 6 % по объему — К1; с содержанием Н2S и СО2 до 6 % по объему каждого — К2 и К2И
Х10	Модификация арматуры или елки

Конструкция фонтанной арматуры обеспечивает возможность измерения давления на верхнем буфере елки, а также давления и температуры среды на буфере бокового отвода елки и трубной головки. Стандартами предусмотрено изготовление блочных фонтанных арматур, а также укомплектование по необходимости фонтанных арматур автоматическими предохранительными и дистанционно управляемыми устройствами.

Фонтанная елка — часть фонтанной арматуры, устанавливаемая на трубную обвязку, предназначена для контроля и регулирования потока скважинной среды в скважинном трубопроводе и направления его в промысловый трубопровод. Типовые схемы фонтанных елок приведены на рисунке 24.

При оборудовании скважины двумя концентрическими колоннами НКТ (двухрядная конструкция подъемника) трубы большего диаметра подвешиваются на резьбовом соединении нижнего тройника (крестовина), который устанавливается на крестовину, герметизирующую затрубное пространство.

Трубы меньшего диаметра подвешиваются на резьбе переводника (стволовой катушки), размещаются над тройником (крестовиком) (рисунок 4, б).

Рисунок 24 — Типовые схемы фонтанных елок.

тройниковые — схемы 1, 2, 3 и 4; крестовые — схемы 5 и 6; (1 — переводник к трубной головке; 2 — тройник; 3 — запорное устройство; 4 — манометр с запорно-разрядным устройством; 5 — дроссель; 6 —ответный фланец.

Типовые схемы фонтанных елок (рисунок 24 включают либо один (схемы 2 и 1), либо два (схемы 3 и 4) тройника (одно или двухъярусная арматура), либо крестовину (крестовая арматура — схемы 5 и 6).

Двухструнная (двухъярусная тройниковая и крестовая) конструкция елки целесообразна в том случае, если нежелательны остановки скважины, причем рабочей является верхняя или любая боковая струна, а первое от ствола запорное устройство — запасным. Сверху елка заканчивается колпаком (буфером) с трехфазовым краном и манометром. Для спуска в работающую скважину приборов и устройств вместо буфера ставится лубрикатор.

Типовые схемы фонтанной арматуры приведены на рисунке 25. Монтаж-демонтаж фонтанной арматуры на устье скважины производится автомобильными кранами или другими подъемными механизмами.

Рисунок 25 — Типовые схемы фонтанной арматуры

1 — фонтанная елка; 2 — трубная обвязка.

«Оборудование для фонтанной эксплуатации скважин»

1) Комплектность установки при ФЭС.

2) Подземное оборудование фонтанных скважин: НКТ, пакер и якорь.

3) Наземное оборудование фонтанных скважин: ФА, манифольд, запорные и регулирующие устройства ФА и манифольда.

1.                                             ФЭС

             Подземное     Наземное оборудование

                     НКТ         Устьевая арматура

                     Пакер      Манифольд

                    Якорь      Запорные и регулирующие устройства

2. НКТ – Насосно-компрессорные трубы – выполняют следующие основные функции:

а) являются каналом для подъёма добываемой жидкости;

б) служат для подвески глубинного оборудования;

в) являются каналом для проведения различных технологических операций.

Классификация НКТ:

1. В зависимости от назначения и условия применения

· Фонтанные – при применении в фонтанных скважинах

· Насосные – при эксплуатации в насосных скважинах

· Компрессорные – при газлифтной эксплуатации скважин.

2. По конструкции

· Гладкие трубы и муфты к ним

· Трубы с высаженными наружу концами и муфты к ним – тип В

· Гладкие высокогерметичные трубы и муфты к ним — тип НКМ

· Высокогерметичные безмуфтовые трубы с высаженными концами наружу – тип НКБ.

3. По типу исполнения

· Исполнение А – длина НКТ — 10 м. ± 5%

· Исполнение Б – длина НКТ от 5,5 – до 10м (13м).

Гладкие трубы являются не равнопрочными, прочность в резьбовой части составляет 80-85%, а трубы с высаженными наружу концами – равнопрочные.

Размеры НКТ:

ГОСТ 633-80 регламентирует выпуск НКТ

Диаметр гладких НКТ – 48, 60, 73, 89, 102 и 114 мм.

Диаметр НКТ с высаженными наружу концами – 33, 42, 48, 60, 73, 89, 102 и 114 мм.

Толщина стенок – от 3 до 8 мм.

Материалы НКТ:

                                       НКТ

   Металлические                              Неметаллические

Стальные         Легкосплавные  Стекловолокно Полимерные

с покрытием без покрытия

                               из Аl сплава

 эмаль

эпоксидные смолы

лакокрасочные покрытия

Пакер – устройство, предназначенное для разобщения отдельных участков скважины.

Функции пакера:

· Защищает обсадную колонну от воздействия пластового давления,

· Препятствует контакту с ней агрессивных пластовых жидкостей,

· Способствует давлению газа только в НКТ,

· Создаёт возможность раздельной эксплуатации отдельных пластов и пропластков.

Процесс разобщения производится механическим, гидравлическим и гидромеханическим воздействием на пакерующий элемент. В зависимости от вида воздействия на этот элемент получили применение пакеры:

·  механические – М

·  гидравлические – Г

·  гидромеханические – ГМ

Пакер должен выдерживать максимальный перепад давлений, действующий на него и в соответствии с этим различают пакеры следующих типов:

·  ПВ — пакер, воспринимающий усилие от перепада давлений, направленного вверх

·  ПН — пакер, воспринимающий усилие от перепада давлений, направленного вниз

·  ПД — пакер, воспринимающий усилие от перепада давлений, направленного как вниз, так и вверх.

Если в конструкцию пакера добавлен якорь, то в маркировке добавляется буква Я.

Конструкция пакера ПВМ: ствол, переводник, упор, резиновые манжеты, конус, плашки, плашкодержатель.

Принцип действия пакера ПВМ. В скважину, предварительно проверенную и очищенную скребком, спускают на колонне труб пакер. При повороте колонны труб по часовой стрелке (2…3 оборота) плашкодержатель выходит в длинную прорезь паза на стволе, освобождая плашки. При опускании колонны труб плашки под действием пружин прижимаются к стенке скважины (обсадной колонны) и удерживаются на месте, и конус заклинивает их в обсадной трубе. Приложенная к пакеру нагрузка от веса колонны труб (от 7 до 12т) передается манжетам, которые деформируются и уплотняют пакер. При натяжении колонны труб манжета восстанавливает свою первоначальную форму, конус освобождает плашки, и пакер снимается с места.

Рис. Пакер механический ПВМ:

1-головка; 2 — упор; 3 — ствол; 4 – защитная манжета; 5 — шайба; 6 — уплотнительная манжета;   7 — конус; 8 — плашки; 9 — плашкодержатель; 10 — ограничитель; 11 — пружина,; 12 — крышка;               13 — фиксатор; 14 — болт; 15 — предохранительное кольцо

Конструкция пакера ПН-ЯГМ: ствол, переводник, упор, резиновые манжеты, конус, плашки, плашкодержатель, поршень, корпус клапана (седло, шарик и срезные винты).

Оборудование устья фонтанных скважин

Условия эксплуатации нефтяных и газовых месторождений, а также охрана недр и техника безопасности требуют гермитиза-ции и разобщения межтрубных пространств, спуска в скважину НКТ, направления нефти и газа в систему нефтесбора, регулирования работы скважин. Это достигается с помощью установки на устье фонтанной скважины оборудования, состоящего из колонной головки, фонтанной арматуры и манифольдов (выкидных линий).

Колонная головка предназначается для обвязки устья скважины с целью герметизации межтрубных пространств, а также для подвески обсадных колонн (при многоколонной конструкции скважин) и установки фонтанной арматуры. Существуют одно-, Двух-, трех-, четырех- и пятиколонные головки.

Колонная головка должна обеспечивать:

— надежную герметизацию межтрубного пространства;

— надежное и быстрое закрепление подвески обсадных колонн;

— удобный и быстрый монтаж;

— возможность контроля за движением жидкости и газа в межтрубном пространстве;

— минимально возможная высота.

Колонные головки выпускаются на различные давления от 14,0 до 70,0 МПа. В отдельных случаях (на газовых скважинах) применяются колонные головки на давление до 150,0 МПа.

После окончания бурения скважины с колонной головки демонтируют превенторы и устанавливают фонтанную арматуРУ

Корпус колонной головки 1 навинчивается на верхний резьбовой конец кондуктора.

Обсадная колонна 10 вворачивается в специальную муфту 7.

Герметичность соединения корпуса головки 1 и муфты 7 достигается муфтой 2 и двумя кольцами 3. Плотность посадки достигается за счет прижатия муфты полукольцами 5 и фланцем 4, который болтами притягивается к фланцу корпуса. Муфта 7

Рис. 65. Конструкция колонной головки для одной обсадной головки.

заканчивается фланцем 6 для подсоединения к нему фонтанной арматуры. Для опрессовки колонной головки и контроля давления в межтрубном пространстве предусмотрен боковой отвод с краном высокого давления 9 и манометром 8.

Фонтанная арматура.

Фонтанная арматура служит для:

— подвески насосно-компрессорных (подъемных) труб;

— герметизации устья скважины;

— контроля за межтрубным (между НКТ и обсадной колонной) пространством;

— направления нефти и газа в выкидную линию;

— проведения геолого-технических операций при эксплуатации скважин;

— регулирования режима работы скважины;

— проведения исследований в скважине;

— создания противодавления на забой и т.д.

Фонтанную арматуру собирают из различных тройников, крестовин и арматуры, которые соединяются между собой с помощью болтов. Соединения герметизируют с помощью металлического кольца с овальным поперечным сечением, которое устанавливается в выемке на фланцах, и затем стягивают болтами.

Фонтанная арматура состоит из трубной головки и фонтанной елки. Трубную головку устанавливают на колонную головку. Трубная головка предназначена для подвески насосно-компрессорных труб и герметизации кольцевого пространства между фонтанными трубами (НКТ) и эксплуатационной колонной, а также для проведения различных геолого-технических мероприятий.

Фонтанная арматура тройниковая (рис. 66) состоит из крестовика 1, тройника 3 и переводной катушки 5. Тройник устанавливают при оборудовании скважин двухрядным подъемником. При этом первый ряд труб крепится к переводной катушке с помощью переводной втулки 4, а второй ряд труб крепится с помощью переводной втулки 2.

Если скважина оборудуется одним рядом насосно-компрессорных труб, то тройник на фонтанной арматуре не устанавливают.

На крестовике и тройнике трубной головки ставят запорные задвижки 12, которые служат для соединения технологического оборудования межтрубным или кольцевым пространством, а также для их герметизации. Трубная головка подвергается давлению затрубного газа, которое может быть больше, чем давление в фонтанной елке. В этой связи трубная головка рассчитывается и испытывается на давление в 1,5 раза большее, чем фонтанная елка. Это объясняется тем, что в межтрубном пространстве, которое герметизирует трубная головка, может скопиться чистый газ, и поэтому давление может достигнуть пластового.

Фонтанная елка устанавливается на трубную головку. Фонтанная елка предназначается для регулирования отбора нефти и газа, направления их в выкидные линии, проведения ремонтных работ и исследований, а также для закрытия скважины при необходимости. Фонтанная елка состоит (рис. 66) из тройников 13,

Рис. 66. Фонтанная арматура тройниковая: 1 — крестовик, 2, 4 — переводные втулки, 3 — тройник, 5 — переводная катушка, 6 — центральная задвижка, 7 — задвижки, 8 — штуцеры, 9 — буферная заглушка, 10 — манометр, 11 — промежуточная задвижка, 12 — задвижка, 13 — тройники, 14 — буферная задвижка

Рис. 67. Фонтанная арматура крестовиковая: 1 — манометры, 2 — крановые задвижки, 3, 6 — крестовик, 4 — катушка, 5 — патрубок, 7 — колонная головка; 8 — угоютнительное кольцо чадвижек 7, устанавливаемых на выкидных линиях для перевода работы скважины на одну из них. Буферная задвижка 14 служит для перекрытия и установки лубрикатора, через который в скважину спускаются скребки для очистки лифтов от смоло-парафинистых отложений, различных приборов (глубинных манометров, термометров, пробоотборников и т.д.) под давлением, без остановки фонтанной скважины. На буферную задвижку при эксплуатации скважины устанавливают буферную заглушку 9 с манометром 10.

Все задвижки фонтанной елки, кроме задвижек на одной из выкидных линий, при работающей скважине должны быть открыты. Центральную задвижку закрывают только в аварийных случаях, направляя продукцию скважины через межтрубное пространство в выкидные линии трубной головки.

При работе скважины нефть и газ из НКТ (подъемных труб) через открытую центральную задвижку направляются по одному из выкидов в выкидную линию на групповую замерную установку (ГЗУ). Для регулирования режима работы фонтанной елки устанавливают штуцеры 8, которые представляют собой втулки с калиброванными отверстиями от 2 до 20 мм. Каждое отверстие при соответствующем забойном и буферном давлениях обеспечивает пропуск определенного количества нефти и газа. Штуцеры бывают втулочные или дисковые. Штуцеры втулочные применяются на скважинах, где вместе с нефтью с забоя поднимает-/ ся песок, а дисковые штуцеры применяются на скважинах, где в нефти нет песка.

Втулочные штуцеры, с целью продления срока службы, изготавливают из высокопрочных легированных сталей или из ме-таллокерамического материала с каналом определенного диаметра. По мере износа штуцера (диаметр отверстия штуцера увеличивается) установленный режим работы скважины нарушается, поэтому штуцер надо заменять.

В этом случае поток нефти и газа переводят временно на запасной отвод, на котором заранее устанавливают штуцер необходимого диаметра и одновременно меняют изношенный штуцер в рабочем отводе.

Существует много различных конструкций штуцеров. Простейший штуцер изготавливают в виде диафрагмы, с отверстием определенного диаметра, который устанавливается между двумя фланцами выкидной линии и зажимается болтами. На фонтанной арматуре устанавливают два манометра с трехходовыми кранами или вентилями. Один манометр устанавливается на отводе крестовика трубной головки для замера давления в межтрубном пространстве скважины, которое называют затрубным давлением. Второй манометр устанавливается на буфере арматуры и замеряет давление на устье скважины. Это давление называется буферным, или устьевым. Самым ответственным элементом фонтанных арматур являются запорные устройства. Основное требование, предъявляемое к запорным устройствам, — обеспечение аб-• солютной герметичности их затворов. От их бесперебойного дей-1ствия зависит надежность работы всего устьевого оборудования 5 фонтанных скважин. Задвижки для фонтанных арматур выпускаются литые и ковано-сварные двух типов: клиновые и прямоточные с уплотнительной смазкой. Клиновые задвижки сравнительно быстро теряют герметичность ввиду того, что уплотни-тельные поверхности клина и гнезда (поверхности затворов) при открытом положении задвижек во время работы скважины подвергаются коррозии в результате контакта их с высокоминерализованной пластовой водой, содержащейся в продукции скважины, а также подвергаются воздействию механических частиц и песка, выносимого с забоя скважин вместе с нефтью и газом на поверхность.

Прямоточная, уплотняемая смазкой, задвижка сконструирована так, что в ней и в открытом, и в закрытом положении продукция скважин (нефть, газ) не соприкасается с уплотняющими поверхностями, поэтому износ уплотняющих поверхностей в ней небольшой. Эта задвижка обладает высокой стойкостью к абразивному действию механических примесей и песка, содержащихся в продукции скважины.

Пробковые краны имеют небольшой вес, они удобны при эксплуатации и в обслуживании. Уплотнительные поверхности в кране соприкасаются с продукцией скважин только во время открытия или закрытия их, что значительно снижает их коррозию и эрозию.

Сборка и установка фонтанной арматуры на устье скважины является очень важным и ответственным заключительным видом работ, особенно на скважинах с высоким давлением. Поэтому сборка и установка фонтанной арматуры на устье скважины должна вестись очень внимательно, с проверкой и опрессовкой

собранной и установленной арматуры на 2-кратное рабочее давление. Если ожидается сильное нефтегазопроявление и может возникнуть опасность раскачивания фонтанной арматуры, то ее укрепляют анкерными болтами и растяжками из стального каната.

Концевые задвижки фонтанных арматур соединяются трубопроводами с оборудованием для сбора нефти и сепарации газа. Все эти трубопроводы, предназначенные для направления газожидкостного потока от устья скважины, а также для соединения затрубного пространства с наземным оборудованием скважины, называются обвязкой скважины. Задвижка затрубного пространства скважины соединяется с одной из манифольдных линий, что позволяет при необходимости снижать давление в затрубном пространстве.

При осмотрах фонтанной арматуры фиксируются нарушения герметичности в соединениях, вибрации элементов устьевого оборудования, показания манометров. О нарушении нормальной работы скважин судят по изменениям буферного и затрубного давления, изменению дебита нефти и обводненности продукции скважины, количеству песка и т. д. Снижение буферного давления и дебита скважины с одновременным повышением давления в межтрубном пространстве может указывать на большое отложение парафина на внутренних стенках НКТ или на образование песчаной пробки в НКТ.

Одновременное снижение буферного и затрубного давления указывает на образование на забое скважины песчаной пробки или скопления минерализованной пластовой воды между забоем и башмаком, что может привести к прекращению фонтанирования. Падение давления на буфере при одновременном увеличении дебита указывает на разъедание (увеличение диаметра) штуцера и необходимость его замены и т.д.

Поиск по сайту:

Снежные фонтаны Плакучие вишневые деревья

Если вы ищете красивое дополнение к своему ландшафту, обратите внимание на снежных фонтана плачущих вишневых деревьев . Снежные фонтаны считаются одними из лучших плакучих вишен. Это маленькое лиственное деревце имеет длинные каскадные ветви, которые свисают вниз и целуют землю.

Содержание

О снежном фонтане Плакучая вишня

Вишневое дерево снежного фонтана — прекрасный выбор для украшения сада или газона. Он также известен как Снофозам, продается под общим названием «Снежный фонтан», и это лиственное дерево устойчиво в зонах 4-8 USDA. У него есть плачущая привычка, и именно это многие люди находят уникальным и красивым в этом конкретном дереве.

Снежный фонтан Вишневые деревья цветут весной красивыми белыми цветами. Это маленькое и компактное дерево, которое может заявить о себе своей красотой. Он также имеет низкорослую форму, которую можно использовать в качестве почвопокровного растения или каскадом над садовыми стенами.

Имеют несъедобные плоды, поэтому его иногда называют декоративным вишневым деревом. Он известен под разными именами, но делает красивый акцент в вашем дворе или саду.

Если вы планируете использовать это декоративное дерево в качестве своей собственности, вам следует знать некоторые правила ухода за ним. Давайте исследовать.

Насколько велика плакучая вишня из снежного фонтана?

Люди часто задают вопрос, насколько большим он станет. Это важно, чтобы помочь вам выбрать место для посадки плакучей вишни. Вы хотите, чтобы у него было достаточно места для роста и здоровья, а также чтобы он не занимал те области, которые вам не нужны. В полный рост они могут достигать 8-15 футов в высоту. Они также могут вырасти от 6 до 12 футов в ширину в своей естественной форме.

Как быстро растет снежный фонтан плакучая вишня?

Это плачущее дерево известно тем, что делает громкие заявления, особенно когда оно полностью выросло. Итак, сколько времени потребуется, чтобы добраться туда?

Они могут вырасти примерно на 1-2 фута в год, что делает их довольно быстрорастущими. Вы определенно можете увидеть рост даже через пару лет. Для лучшего роста не забывайте регулярно поливать. Как правило, они нуждаются в воде еженедельно, но в очень жарких условиях она может понадобиться им чаще.

Снежный фонтан, плачущие вишневые деревья, грязные?

Один из вопросов, который возникает у людей по поводу этих деревьев, заключается в том, грязны ли они. Они очень компактны, и у них нет грязных плодов, поэтому они отлично подходят для небольших дворов, но требуют особого ухода, чтобы оставаться здоровыми. №

Идеальный выбор для зон зимостойкости 4-8, а также для тех, кто хочет придать своему саду причудливый вид. Вы также захотите узнать, как правильно ухаживать за ним, прежде чем сделать выбор, чтобы посадить его.

Как ухаживать за снежными фонтанами

Небольшие сады будут лучше с меньшим количеством снежных фонтанов, и вы также должны помнить о линиях электропередач над головой и других вещах, которые могут помешать, когда они начнут расти. Также важно знать типы почв, которые лучше всего подходят для этих белых снежных фонтанов.

Прежде чем взять на себя обязательство приобрести снежный фонтан, важно знать, какой уход за ним потребуется. Это гарантирует, что вы можете совершить это, прежде чем делать инвестиции.

Как ухаживать за снежным фонтаном, плакучей вишней?

Вот несколько советов по уходу за снежным фонтаном:

• Поливайте два или три раза в неделю
• Покройте основание дерева мульчей глубиной около 2 дюймов, не позволяя ей касаться ствола
• Используйте деревянный кол, чтобы подвязать и стабилизировать дерево, когда оно еще растет
• Удобрять один раз в год ранней весной, когда появляются почки
• Обрезать сбрасывающиеся ветки осенью
• Следите за насекомыми, особенно за мотыльками
• Следите за возможными заболеваниями
• Ищите паутинных клещей и немедленно лечите их, если вы их видите
• Обеспечьте дополнительную поддержку в течение первого года, особенно

Могу ли я посадить Плакучая вишня рядом с моим домом?

Важно не подходить слишком близко, когда сажаете плакучую вишню возле своего дома. На самом деле, рекомендуется оставлять не менее 10 футов между местом, где вы сажаете дерево, и вашим домом при посадке крупных сортов. Это потому, что по мере роста корни разрастутся, и это может привести к повреждению фундамента вашего дома, если он окажется слишком близко.

При посадке небольших сортов, таких как карликовая версия, вы можете немного приблизиться к дому, но всегда лучше перестраховаться, чем сожалеть. Мы советуем оставить это дополнительное место на всякий случай.

Есть ли что-то, на что следует обратить внимание, когда дело доходит до установки снежных фонтанов на вашем участке?

На что обратить внимание при работе со снежными фонтанами

Как и на любом другом растении, на некоторые вещи следует обратить внимание. При наблюдении за новым ростом вы также должны следить за признаками болезни, голыми ветвями, пятнами на листьях или сухими ветвями, которые указывают на то, что дерево может плохо себя чувствовать.

Поначалу новым растениям потребуется гораздо больше ухода, особенно в первый год. Вы должны обрезать все мертвые ветки, а также позаботиться о линии почвы. Органическая мульча может быть очень полезной при правильном использовании.

Имеют ли плакучие вишни инвазивные корни?

Корни вишневых деревьев могут быть инвазивными , но при выращивании в правильном месте посадки можно избежать большинства проблем. Меньшие сорта этого дерева лучше всего подходят для небольших пространств, особенно если вы можете быть уверены, что корни не будут проблемой.

Еще одно инвазивное растение, если не держать его под контролем, лоза глицинии станет еще одним прекрасным украшением вашего двора: просто сажайте ее подальше от дома и регулярно обрезайте.

Какова продолжительность жизни плакучей вишни?

Средняя продолжительность жизни плакучей вишни составляет от 15 до 20 лет, хотя в лучших условиях они иногда могут жить дольше. Большинство деревьев плакучей вишни в Америке живут всего 10-20 лет, в отличие от того, где они растут в Японии или в Китае.

Если у вашего дерева формируются сухие, ломкие ветки, а древесина мягкая и крошится на ощупь, это признаки того, что оно умирает. Если он не находится на пике своей ожидаемой продолжительности жизни, вы можете спасти его, если сможете определить, что заставляет его умирать.

Сбрасывают ли зимой плакучую вишню листву?

Да, плакучая вишня сбрасывает листья зимой и отрастает весной.

Как видите, красивые снежные фонтаны, плачущие вишневые деревья, могут понравиться многим, и есть много преимуществ, если вы выберете их на своей территории. Если вы провели все исследования и определили, что они для вас, мы надеемся, что мы дали вам несколько полезных советов для начала.

Получишь ли ты собственный снежный фонтан, когда узнаешь больше?

PIN-код для сохранения на потом

10,0 К
акции

• Поделиться10.0K

Советы по уходу за плакучей вишней из снежного фонтана

Вы не первый, кто считает, что уход за плакучей вишней из снежного фонтана требует слишком много времени, но на удивление они очень просты в уходе!

Весна — особое время года, когда все оживает. Но некоторые части природы созданы для того, чтобы захватывать дух больше, чем другие. Prunus или снежный фонтан плакучая вишня — один из них. Элегантно ниспадающие ветви, полные белых цветов, заставят вас влюбиться в это дерево.

Мы слишком привыкли думать, что со всем, что хорошо выглядит, трудно справиться. К счастью, вишни снежного фонтана нет, и вот как вы можете украсить свой сад!

Содержание

Выращивание деревьев со снежным фонтаном на заднем дворе

Плакучее дерево со снежным фонтаном — это декоративное дерево, которое растет в солнечной части вашего сада. Он начинает цвести в мае, а белые цветы держатся не менее 3 недель. После того, как цветы уйдут, их место займут маленькие листья. С приближением осени листья приобретают все золотые оттенки. Дерево создает пленительную картину в вашем саду более полугода!

Теперь, когда вы влюбились в его внешний вид, давайте подготовим ваш сад. Вот что вам нужно знать перед покупкой дерева.

Как сажать

Дерево снежного фонтана любит влажную, но хорошо дренируемую почву. Он может переносить любой тип почвы и уровень pH, будь то мел, глина или песок. Однако, когда дело доходит до погодных условий, лучше всего он растет в зонах с 4 по 8 USDA.

Выберите часть своего сада, которая постоянно подвергается воздействию солнечного света. Вишневое дерево снежного фонтана может терпеть минимальное количество тени. Внесите компост или навоз в почву перед посадкой. Выкопайте яму размером с корневой ком, но вдвое шире. Вбейте кол рядом с корневым комом, но до посадки дерева.

Перенесите свое дерево в яму и засыпьте его землей и мульчей. Не кладите мульчу слишком близко к корню, так как это может привести к укоренению. Привяжите дерево к столбу для дополнительной поддержки, пока оно растет. Уход за снежным фонтаном с плачущей вишней не отнимет у вас много времени, так как требует полива только раз в неделю.

Проверить цену на Amazon

Лучшее время для посадки снежного фонтана Плакучая вишня

Молодые деревья чувствительны к погодным изменениям. Посадка нового дерева в более суровую погоду может иметь катастрофические последствия. Вместо этого выберите позднюю весну или раннее лето.

Насколько высокими вы можете ожидать их роста?

Снежный фонтан Плакучая вишня растет на фут в год, пока не достигнет своего полного роста. В конце концов, они колеблются от 8 до 15 футов. Они имеют ширину от 6 до 12 футов, когда дерево не обрезано. Помните о пропорциях при выборе идеального места для посадки.

Фонтан из белого снега Плакучая вишня

Фонтан из белого снега Плакучая вишня берет свое начало в Азии и пробился на запад в конце 19 века.век. Китай и Япония, которые выращивали улучшающее дерево, подарили США тысячи экземпляров еще в 1912 году.

Огромный размер стандартного дерева не подходит для небольших садов. Это создало потребность в карликовой версии. Энтузиасты приняли вызов, и в начале 20 века была обнаружена карликовая версия.

Почему это называется «Плачущий снежный фонтан» Вишня

Вы, наверное, помните, когда впервые увидели это сказочное дерево. Это прекрасное зрелище, которое лишает вас дара речи. Его научное название, Prunus, не оправдывает его. Причина его коммерческого названия очевидна. Длинные изящные ветки «отходят» от верхушки дерева и спускаются почти до земли. Весной они покрываются мелкими белыми цветами и напоминают снежный фонтан.

Дерево цветет каждый май в течение 3 недель подряд. Крошечные белые цветы также имеют сдержанный аромат.

Лучшие советы и рекомендации по уходу

Необходимо правильно ухаживать за плакучей вишней из снежного фонтана. Хотя дерево не требует особого ухода, некоторые основные условия могут иметь решающее значение. В конце концов, ему нужны годы, чтобы полностью раскрыть свой потенциал, поэтому вам нужно подумать о положении и защите.

Отметьте все нужные поля, и каждую весну и осень вы будете получать увлекательные сцены.

Обрезка

После окончания периода цветения необходимо выполнить некоторую обрезку. При обрезке вы удалите мертвые и увядшие ветки, укоротите некоторые из них и освободите место для нового роста. Если вы немного более опытны, вы можете обрезать дерево любой формы. Лето — идеальное время для обрезки дерева, когда оно цветет весной.

Циркуляция воздуха

Снежный фонтан Плакучая вишня не застрахована от вредителей и болезней. Обязательно посадите дерево в секции с хорошей циркуляцией воздуха. Бактериальный рак – злейший враг дерева. Пятнистость листьев и бурая гниль могут уничтожить ваши цветы и листья.

Хорошо дренированная почва минимизирует вероятность заболевания. Борьба с вредителями может помочь вам контролировать гусениц, тлю и щитовку.

Деревья снежного фонтана грязные?

Учитывая количество цветов, которые производит снежный фонтан плачущей вишни, за этим стоит некоторый беспорядок.

Правда в том, что, пока цветы красивы, их лепестки опадают, приводя к заснеженному саду. Оставаясь верным своему названию, дерево снежного фонтана покрывает землю вокруг себя слоем «снежинок».

Посадив дерево вокруг зелени, вы избавитесь от некоторых проблем с уборкой. Но ветер может разбросать крошечные лепестки по всему саду, так что будьте готовы.

Последнее слово: уход за плакучей вишней из снежного фонтана

Плакучая вишня из снежного фонтана — это деревья, не требующие особого ухода и подходящие для штатов в зонах 4–8 Министерства сельского хозяйства США. Первоначально азиатское декоративное дерево, эта жемчужина сада может цвести и на вашем заднем дворе. Все, что вам нужно, это солнечное место с хорошей циркуляцией воздуха и хорошо дренированной почвой.

Поливайте его один раз в неделю на дюйм воды или чаще в более жаркие месяцы. Защитите его от вредителей и обрежьте после окончания цветения.

Вы очарованы снежным фонтаном плачущих вишневых деревьев?

Узнайте больше о важности удобрений для плачущей вишни.

Снежные фонтаны Weeping Cherry Snow Fountains® (гибрид Prunus)

Присоединяйтесь к клубу, чтобы управлять своим садом

• Детали установки
• Основные инструкции по уходу
• Подробная инструкция по уходу

Особенности

Snow Fountains® получил свое название от сверкающего каскада белых цветов, распускающихся весной, которые превращают дерево в «фонтан» цветов. Несмотря на хрупкий внешний вид, это прочный сорт с хорошей устойчивостью к болезням и насекомым и исключительной устойчивостью к холоду. Листья осенью становятся от красивого оранжевого до красного. Плакучие вишневые деревья дают маленькие съедобные плоды, но они не такие сладкие и ароматные, как другие виды вишни. Однако фрукты не пропадут; они обеспечивают долгожданное угощение для различных видов птиц. 9№ 0005

Использование

Популярен для посадки у входа, рядом с патио или в качестве акцента в большом смешанном насаждении. Захватывающий образец растения, который можно выращивать в большом контейнере. Это отличный выбор для небольших дворов. Окружите комнату весенними луковицами, такими как тюльпаны и нарциссы, чтобы встречать весну с размахом.

Подкормка для растений

Пролонгированный подкорм весной.

Полив

Полив 2-3 раза в неделю до приживаемости.

Почва

Адаптируется к большинству типов почв. Предпочитает хорошо дренированные места.

Краткий обзор основного ухода

Лучше всего растет на плодородной, хорошо дренированной почве. Обрезайте после того, как растение отцвело, чтобы сохранить желаемую форму.

Инструкции по посадке

Высаживайте весной или ранней осенью, чтобы дать растениям лучший старт.

Выберите место, которое позволит корням разрастаться, а ветвям свободно расти. Размещайте растения на достаточном расстоянии от фундамента, стен и настила здания, чтобы растущая листва не загромождала конструкцию. Подумайте, не будут ли высокие деревья или кустарники загораживать окна или мешать крыше или линиям электропередач.

Для подготовки места для посадки выкопайте яму такой же глубины, как корневой ком, и в три раза шире. После удаления почвы смешайте ее с компостом или торфяным мхом. Это обогащает почву и разрыхляет существующую грязь, так что новые корни могут легко распространяться. №

Чтобы вынуть растение из горшка, осторожно прижмите основание растения, наклоните его в сторону и постучите по внешней стороне горшка, чтобы освободить его. Вращайте контейнер и продолжайте постукивать, разрыхляя почву, пока растение не вытянется из горшка. Контейнер также можно снять, аккуратно разрезав его сбоку.

Установите растение в яму. Если корневой ком обернут тканью из мешковины, ее необходимо удалить вместе со всеми веревками или проволокой, которыми мешковина крепится. Если корни плотно упакованы, осторожно разберите их пальцами.

Верните почву на место посадки, плотно утрамбовав ее вокруг корневого кома. Заполняйте яму до тех пор, пока линия почвы не окажется у основания растения, где корни начинают расходиться от основного стебля.

Хорошо полейте растение, затем добавьте 2-дюймовый (5-сантиметровый) слой мульчи, такой как измельченная кора, вокруг места посадки. Держите мульчу на расстоянии не менее 4 дюймов (10 см) от ствола растения, так как это может сделать кору слишком влажной и привести к ее гниению.

Инструкции по поливу

В зависимости от количества осадков новые растения необходимо поливать еженедельно в течение первого вегетационного периода. Медленная часовая струйка воды должна сделать свое дело. Во время жарких периодов тщательное пропитывание земли на глубину до 20 см каждые несколько дней лучше, чем ежедневный полив понемногу. Глубокий полив способствует более глубокому прорастанию корней в землю, в результате чего растение становится более выносливым и устойчивым к засухе.

Для проверки влажности почвы пальцем или ручным мастерком выкопайте небольшую ямку и осмотрите почву. Если первые 5-10 см почвы сухие, пора поливать.

Следите за новыми растениями в течение первых двух лет, чтобы убедиться, что они получают необходимое количество влаги. После этого они должны быть достаточно крепкими, чтобы выжить самостоятельно.

Инструкции по внесению удобрений

Прижившиеся деревья следует удобрять каждые 2-3 года. Подкармливают ранней весной, когда растения начинают расти.

Удобрения доступны во многих формах: гранулированные, пролонгированные, жидкие, органические или синтетические. Определите, какой метод применения лучше всего подходит для данной ситуации, и выберите продукт, предназначенный для деревьев и кустарников, или выберите питательно сбалансированную универсальную формулу, такую ​​как 10-10-10.

Всегда следуйте инструкциям на упаковке удобрений в отношении нормы внесения и графика внесения. Чрезмерное удобрение растений или внесение удобрений в неподходящее время в течение вегетационного периода может привести к повреждению растений.

Инструкции по обрезке

Обрезка может потребоваться для удаления мертвых ветвей, стимулирования более густого роста, увеличения количества цветов или сохранения определенного размера или формы.

Сухие ветки следует удалять близко к стволу, вровень с корой. При обрезке, чтобы контролировать размер или форму растения, надрезы следует делать чуть выше листовой почки и под небольшим углом. Эта почка будет там, где прорастает новый рост.

Многие кустарники можно регулярно стричь, чтобы сохранить их форму живой изгороди, бордюра или формальных посадок фундамента.

При обрезке всегда используйте острые и чистые инструменты. Есть много инструментов, доступных в зависимости от работы. Ручные ножницы, секаторы и сучкорезы идеально подходят для большинства кустарников. Секаторы и пилы для деревьев лучше подходят для больших, взрослых кустарников или деревьев. Если дерево настолько большое, что его нельзя безопасно обрезать секатором, лучше всего вызвать профессиональную службу по уходу за деревьями.

Поиск растений Расширенный поиск

Опубликовать комментарий

Поиск растений Расширенный поиск

Fountain Tree от TGI в Бангалоре, Индия

Фотогалерея Fountain Tree от TGI

Обзор Fountain Tree от TGI

3. 0 star property

4.6/5 Wonderful
