Профнастил в таблицах и цифрах

Металлический профилированный лист (профнастил) – один из самых востребованных и распространённых строительно-отделочных материалов на сегодняшний день. Номенклатура представленного на рынке профлиста поистине огромна, и неподготовленному покупателю довольно сложно в ней разобраться, ведь профнастил различается по толщине металла заготовки, форме и высоте профиля, условиям эксплуатации и свойствам защитно-декоративного покрытия, наносимого на его поверхность.

В этой полезной статье мы постарались систематизировать и сравнить различные характеристики профнастила, чтобы помочь покупателям сделать правильный выбор.

Таблица весов профнастила

Вес профлиста является важной его характеристикой, и не потому, что нужно рассчитывать возможности перевозки, а, в первую очередь, чтобы быть уверенным, что здание или строительная конструкция выдержит заданное количество профилированных листов.

В данной таблице профнастила приведены значения весов самых популярных марок профлиста относительно квадратного и погонного метров материала (ширина заготовки полагается равной 1250 мм). Поскольку каждый артикул профнастила может быть изготовлен из нескольких разновидностей стали, его масса также может варьироваться.

Марка профлиста	Толщина, мм	Вес погонного метра, кг	Вес кв. метра, кг
Несущий профнастил
Н57	0,7	6,5	8,67
Н57	0,8	7,4	9,87
Н60	0,7	7,4	8,76
Н60	0,8	8,4	9,94
Н60	0,9	9,3	11,01
Н75	0,7	7,4	9,87
Н75	0,8	8,4	11,2
Н75	0,9	9,3	12,4
Н114	0,8	8,4	14,0
Н114	0,9	9,3	15,5
Н114	1	10,3	17,17
Несуще-стеновой профнастил
НС35	0,5	5,4	5,4
НС35	0,55	5,9	5,9
НС35	0,7	7,4	7,4
НС44	0,5	5,4	5,4
НС44	0,55	5,9	5,9
НС44	0,7	7,4	7,4
Стеновой профнастил
С8	0,5	5,4	4,7
С8	0,55	5,9	5,13
С8	0,7	7,4	6,43
С10	0,5	4,77	4,77
С10	0,55	5,21	5,21
С10	0,7	6,5	6,5
С21	0,5	5,4	5,4
С21	0,55	5,9	5,9
С21	0,7	7,4	7,4

Полную характеристику профнастила С8 можно узнать, посмотрев следующее видео:

Форма гофры профлиста в цифрах

Вы, наверное, уже знаете, что самая распространённая форма гофры профнастила – трапеция. Однако в разных видах профлиста эта геометрическая фигура реализована по-разному. В следующей таблице мы приведём значения различных измерений профнастила для самых популярных марок этого материала.

Марка профлиста	Ширина верхней стороны трапеции, мм	Расстояние между внутренними крайними точками соседних трапеций, мм	Промежуток между трапециями по нижней стороне, мм	Величина шага, мм
С8	52,5	62,5	52,5	115
С21	35	65	35	100
НС35	70	130	70	200
НС44	75	175	100	250
НС57	93	94,5	44	187,5

Таблицы нагрузок профнастила

Однако самая главная характеристика профлиста, то, от чего обычно отталкиваются покупатели данного материала, — это его способность выдерживать заданные нагрузки (это касается и кровельных, и несущих видов). Эта характеристика называется несущей способностью и определяет, какую нагрузку способна выдержать конструкция с профнастилом без деформации или разрушения.

Ниже приведены таблицы предельно-допустимых равномерно-распределённых нагрузок для разных видов стенового и несущего профнастила. Данные представлены для каждой из четырёх самых распространённых схем опирания профнастила, а цифры после знака тире для каждой марки профлиста обозначает толщину стали.

Таблица нагрузок профнастила стеновых марок

Марка профлиста	Пролет, м	Нагрузка при расчетной схеме, кг/ м²
Марка профлиста	Пролет, м	1 пролет	2 пролета	3 пролета	4 пролета
С8-0,55	1	76	189	146	214
С8-0,55	1,25	39	97	75	80
С8-0,7	1	93	232	179	262
С8-0,7	1,25	47	119	91	98
С20-0,55	1,5	84	211	163	174
С20-0,55	2	36	89	69	73
С20-0,7	1,5	118	295	227	243
С20-0,7	2	50	124	96	103
С21-0,5	1,5	143	270*	275	295
С21-0,5	2	60	151	116	125
С21-0,7	1,5	210	453	405	434
С21-0,7	2	89	222	171	183

Таблица нагрузок профнастила несуще-стеновых и несущих марок

Марка профлиста	Пролет, м	Нагрузка при расчетной схеме, кг/ м²
Марка профлиста	Пролет, м
HC35-0,55	1,5	432	247	282	271
HC35-0,55	3	54	124	104	111
HC35-0,7	1,5	549	493	560	537
HC35-0,7	3	68	172	133	142
H57-0,7	3	290	262	309	295
H57-0,7	4	91	170	199	190
H57-0,8	3	337	365	426	409
H57-0,8	4	106	205	526	245
H60-0,7	3	323	230	269	257
H60-0,7	4	102	172	184	175
H60-0,8	3	388	324	378	360
H60-0,8	4	122	203	254	241
H60-0,9	3	439	427	504	482
H60-0,9	4	138	240	300	286
H75-0,8	3	582	527	659	615
H75-0,8	4	248	296	370	345
H75-0,9	3	645	617	771	720
H75-0,9	4	293	347	434	405

Ещё одна небольшая таблица, косвенно связанная с таблицами выше, — таблица выбора шага обрешётки в зависимости от угла ската кровли, марки и толщины профлиста.

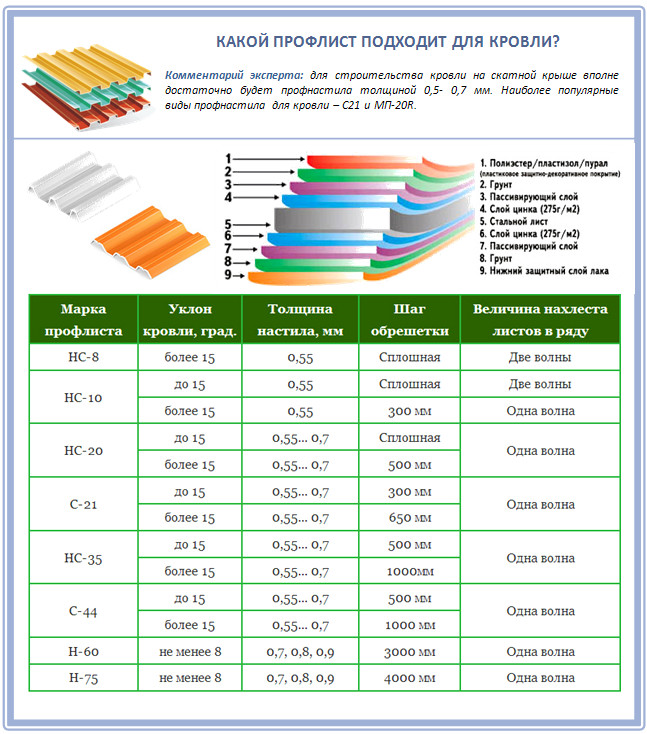

Шаг обрешётки под профнастил для скатных кровель

Марка профлиста	Угол наклона кровли, град.	Толщина листа, мм	Шаг обрешётки
С8	Не менее 15	0,5	Сплошная обрешётка
С10	До 15	0,5	Сплошная обрешётка
С10	Более 15	0,5	До 300 мм
С20	До 15	0,5-0,7	Сплошная обрешётка
С20	Более 15	0,5-0,7	До 500 мм
С21	До 15	0,5-0,7	До 300 мм
С21	Более 15	0,5-0,7	До 650 мм
НС35	До 15	0,5-0,7	До 500 мм
НС35	Более 15	0,5-0,7	До 1000 мм
Н60	Не менее 8	0,7-0,9	До 3000 мм
Н75	Не менее 8	0,7-0,9	До 4000 мм

Цветовая таблица профнастила по RAL

Палитра цветов профнастила очень многообразна и открывает широчайшие возможности для дизайнерских экспериментов. Однако далеко не каждому покупателю легко разобраться в этом разнообразии оттенков, особенно если от продавца он слышит загадочные слова типа «РАЛ 3005 или 6019». В следующей таблице мы приведём самые популярные коды RAL и их расшифровку.

Код RAL	Русское название	Английское название
RAL 1014	Кремовый (слоновая кость)	Ivory
RAL 1015	Бежевый (светлая слоновая кость)	Light Ivory
RAL 1018	Жёлтый (жёлтый цинк)	Zinc Yellow
RAL 3003	Гранатовый (красный рубин)	Ruby Red
RAL 3005	Вишнёвый (винно-красный)	Wine Red
RAL 3009	Коррида (красная окись)	Oxide Red
RAL 3011	Терракотовый (красно-коричневый)	Brown Red
RAL 5002	Ультрамарин голубой	Ultramarine Blue
RAL 5005	Синий насыщенный (синий сигнальный)	Signal Blue
RAL 5021	Морская вода	Water Blue
RAL 6002	Зелёный (газонная трава)	Leaf Green
RAL 6005	Тёмный зелёный (зелёный мох)	Moss Green
RAL 7004	Серый (серый сигнальный)	Signal Grey
RAL 7005	Серый тёмный (мышиный)	Mouse Grey
RAL 8017	Коричневый тёмный (шоколадный)	Chocolate Brown

Кроме классических, однотонных расцветок профнастила, на рынке можно найти самые фантастические решения. Например, так выглядит профнастил под дерево:

Таблица характеристик полимерных покрытий профнастила

Профнастил с полимерными покрытиями, хоть и стоит дороже обычного оцинкованного, на практике оказывается более долговечным и привлекательным внешне. Основные типы полимерных покрытий, распространённых в нашей стране, это полиэстер (обычный и матовый), пурал, пластизол и PVDF.

Чтобы облегчить покупателям профнастила выбор между ними, в следующей таблице приведены основные технические характеристики каждого из этих покрытий.

Свойства	Полиэстер	Матовый полиэстер	Пурал	Пластизол (ПВХ)	PVDF (ПВДФ)
Физические свойства полимерного покрытия
Толщина покрытия номинальная, мкм	25	35	50	200	27
Толщина полимерного покрытия металла, мкм	19	23	30	192	20
Толщина грунтовки, мкм	6	12	20	8	7
Максимальная рабочая температура, °С	90	90	100	70	110
Поверхность	Гладкая	Рельефная	Гладкая	Рельефная	Гладкая
Срок службы, лет	20-30	30-40	40-50	30-50	30-40
Составы полимерных покрытий	Полиэфир	Полиэфир	Полиуретан, полиамид и акрил	Поливинилхлорид и различные пластификаторы	Поливинилфторид — 80%, акрил — 20%
Устойчивость декоративных полимерных покрытий к различным воздействиям
Устойчивость к УФ-излучению	3	3	4	1	5
Устойчивость к механическому воздействию	2	3	4	5	3
Устойчивость к химическим воздействиям	2	3	4	4	5
Устойчивость к агрессивным климатическим условиям	2	3	4	4	5
Устойчивость к коррозии	3	4	5	5	4

Профлист и его несущая способность

11. 06.2015

Одним из важнейших качеств профилированных листов по праву являются их несущие характеристики. Именно несущая способность профлистов определяет, какую именно они способны выдержать нагрузку без деформации и разрушения.
[contents]

Не менее важной является эта характеристика и при возведении из профлистов различных строений. Еще совсем недавно повышение несущих характеристик металла достигалось исключительно за счет увеличения их толщины. Однако с течением времени было доказано, что повышение несущих характеристик металлических листов возможно и без увеличения их материалоемкости.

Современный профилированный лист способен выдерживать достаточно интенсивные механические нагрузки без ущерба для своей целостности.

Формируется этот материал из листовой либо рулонной кровельной стали путем обработки ее на специально предназначенных для этого станках. В процессе изготовления плоская металлическая поверхность приобретает характерную волнистую либо гофрированную форму.

Несущая способность профлиста

Честно говоря, несущая характеристика профнастила намного выше, чем этот же параметр листового материала аналогичной толщины. При этом с увеличением высоты гофры либо волны прямо пропорционально увеличивается и несущая характеристика материала.

Например, максимально допустимая нагрузка на 1 м² стенового профлиста С10-1200-0,6, который уложен на опоры, установленные с шагом в 1 м, равняется 86 кг. Несущая же способность профлиста НС44-1000-0,7, уложенного на опоры, расстояние между элементами которых равняется 3, 5 м, уже достигает 182 кг на 1 м². Согласитесь, что это достаточно впечатляющие цифры.

Уникальное сочетание незначительного веса листов с высокой степенью надежности, прочности и долговечности позволяют применять профнастил для выполнения самых разных задач.

Сегодня несущий профнастил незаменим при решении многих строительных задач, начиная от изготовления опалубки и заканчивая возведением сооружений различного типа.

Область применения профлистов

Он используется в качестве кровельного покрытия в частном и промышленном строительстве. Такие крыши обладают отличными характеристиками, презентабельным внешним видом и длительным периодом эксплуатации, достигающим более 50 лет.

Незаменим несущий профнастил и при формировании несъемной опалубки, так как он способен без ущерба для своей целостности выдерживать запредельные нагрузки в виде веса бетонного раствора.
Благодаря своей высокой несущей способности, профнастил широко используется для перекрытий, обустраиваемых в строениях различного назначения.
Профлисты используются для обустройства межэтажных перекрытий и диафрагм жесткости для различных зданий.

Он незаменим при формировании стеновых оградительных конструкций для строений самого разного типа.
Несущий профнастил используется для обустройства оградительных конструкций как в частном, так и промышленном строительстве.

В наши дни уникальные характеристики профнастила активно задействуют во всех отраслях жизнедеятельности человека, так как его использование позволяет не только сократить период возведения различных объектов, но и снизить материальные затраты на их строительство без ущерба для его надежности и прочности.

Как было сказано ранее, несущие способности профнастила характеризуются нагрузкой, которую он способен выдержать без повреждения его элементов. При расчете прочности профлиста применяется четыре схемы опирания листа: однопролетная, двухпролетная, трехпролетная и четырехпролетная.

Также при этом обязательно учитывается то, что ширина опорной конструкции в области соприкосновения ее с поверхностью профлиста должна равняться как минимум 40 мм.

Расчет несущей способности профлиста

Существует специальная таблица, в которой указаны предельно допустимые равномерно распределенные нагрузки для определенных марок стеновых и несущих профлистов.

Также существует специальная методика расчета необходимой несущей прочности материала, на которой основывается выбор марки профилированного листа.

Только точный расчет несущих характеристик профлиста позволит правильно подобрать этот материал.
Например, если у нас строение обустроено двускатной крышей с углом наклона кровельных скатов 35 градусов, то в этом случае проекция его ската на горизонтальную поверхность будет равняться 6 м.

Начнем с того, что общая величина нагрузки, которую будет испытывать профнастил, состоит из интенсивности ветровых и снежных нагрузок и собственного веса кровельного покрытия.

Вес профлиста можно узнать, если известна общая площадь кровли с обязательным учетом размеров нахлестов на основании того, что 8,6 кг покрытия приходятся на его 1 м².

Расчет снеговой нагрузки производится на основании определения месторасположения строительства. В том случае, если дом возводится в Москве или ее пригороде, то необходимо помнить о том, что эта область относится к III снеговому району, в котором снежные нагрузки равняются 180 кг на 1 м².

С учетом угла наклона кровельных скатов интенсивность снеговой нагрузки можно высчитать следующим образом: 180 х (60–35)/(60–25). В результате мы получим 128 кг на 1 м², при этом принятый угол наклона скотов равняется 35 градусам.
После этого переходим к высчитыванию ветровых нагрузок.

Если учесть, что Москва и ее пригород входит в I ветровой район, в котором это параметр достигает 32 кг на 1 м², то при учете угла наклона кровельных скатов коэффициент аэродинамического сопротивления листов должен равняться примерно 0,3. Из этого следует, что ветровые нагрузки можно узнать, если 32 х 0,3. В результате мы получим 9,6 кг на 1 м².

Затем нам необходимо будет рассчитать общую нагрузку на профлист, которая будет равняться 8,6 + 128,6 + 9,6. В итоге мы получим 146,8 кг на 1 м².

После получения этих данных с учетом длины кровельного ската и размера шага между элементами обрешетки мы можем приступать к подбору по таблице несущих способностей профнастила. Основываясь на полученных размерах величины нагрузки на кровельное покрытие и данных, указанных в таблице, для возводимого нами строения идеально подойдет С21-100-0,6, максимально допустимая нагрузка для которого равняется 195 кг на 1 м².

Как видите, подобрать необходимую марку материала не так уж и сложно, как это может показаться на первый взгляд. Также при помощи нехитрых расчетов можно легко узнать, какой именно необходимо использовать профнастил для перекрытий.

Это тоже интересно:

Что такое стропильная система крыши
Монтаж деревянной обрешетки
Инструкция по монтажу кровли из профнастила

Нормативная нагрузка от профлиста — Дачный сезон

Рейтинг статьи

Загрузка…

Несущая способность профлиста

Несущая способность является очень важной характеристикой материалов, используемых для строительства различных зданий и сооружений. Эта характеристика определяет, какую нагрузку может выдержать та или иная конструкция без деформации или разрушения.

В полной мере касается это и различных металлических конструкций. В начале прошлого века повышение их прочности и несущей способности достигалось исключительно увеличением толщины стенок металлических профилей. Но, с развитием индустрии строительных материалов, все большее внимание стало уделяться снижению материалоемкости конструкций без ущерба для их прочности и надежности.

Результатом таких разработок стало появление новых современных материалов, одним из которых стал металлический профилированный лист.

Получают этот материал путем обработки рулонной или листовой холоднокатаной стали на специальных профилегибочных станах. В результате плоская поверхность металла приобретает гофрированную или волнистую поверхность. Каждый выступ на поверхности металла выполняет функцию ребра жесткости, значительно увеличивая прочность металла.

Оглавление статьи (нажмите, чтобы открыть)

Области применения несущего профнастила

Несущая способность профлиста на порядок выше несущей способности плоского металлического листа такой же толщины. При этом, чем больше высота трапециевидной гофры или волны профнастила, тем выше его несущая способность. Так, например, допустимая нагрузка на 1 м2 стенового профнастила С10-1200-0,6, уложенного на опоры с шагом 1 м составляет 86 кг. В то же время, несущая способность профилированного листа НС44-1000-0,7 с расстоянием между опорами 3,5 м составляет уже 182 кг/м2.

Исключительно удачное сочетание небольшого собственного веса с высокой прочностью и долговечностью позволяют использовать металлический профилированный лист в самых различных областях строительства. Его применяют для:

Устройства кровельных покрытий любой конфигурации и сложности с шагом обрешетки до трех и даже более метров.
Монтажа несъемной опалубки, при этом несущий профнастил для перекрытий не только выдерживает без каких-либо деформаций вес бетонной смеси и ее внутреннего каркаса, но и дополнительно выполняет функцию листовой арматуры.
Устройства междуэтажных композитных перекрытий и диафрагм жесткости зданий с металлическим несущим каркасом.
Устройства утепленных и неутепленных наружных стеновых ограждений зданий и сооружений самого различного назначения;

Монтажа металлических заборов как промышленных и гражданских, так и индивидуальных жилых зданий.

Уникальные качества профнастила давно используются в промышленном строительстве. Применение металлического профилированного листа позволяет не только сократить сроки строительства объектов, но и существенно снизить затраты на их возведение.

В частности, несущая способность профнастила Н75 позволяет увеличить расстояние между прогонами кровельного покрытия до 5,0-7,0 м, в зависимости от уклона крыши. При этом прочности этого профилированного листа достаточно, чтобы выдержать практически любую снеговую нагрузку даже при таком значительном расстоянии между опорами.

Стоит отметить, что несущая способность профнастила Н75 позволяет использовать его не только для перекрытия большепролетных зданий. Его успешно применяют и в качестве несъемной опалубки при бетонировании перекрытий, рассчитанных на очень высокую эксплуатационную нагрузку. В последние годы несущий профнастил широко применяется и в индивидуальном строительстве.

Несущий профлист, цена которого ниже, чем у металочерепицы, имеет великолепные эксплуатационные характеристики. Он легок, прочен, стоек к различным внешним воздействиям. Профнастил также имеет элегантный внешний вид благодаря богатству цветовой гаммы современных защитно-декоративных покрытий. Кроме того, монтаж его не требует специальных навыков и может быть выполнен собственными силами без привлечения профессионалов.

Несущая способность профнастила — предельно допустимые нагрузки

Как уже говорилось выше, несущая способность профлиста определяется нагрузкой, которую он может выдержать без деформаций и разрушения. Для расчета прочности профнастила используют четыре схемы опирания профлиста: однопролетную, двухпролетную, трехпролетную и четырехпролетную. При этом принимается, что ширина опорной конструкции в месте соприкосновения с профнастилом не меньше 40 мм.

Ниже в таблице приведены предельно-допустимые равномерно-распределенные нагрузки для некоторых видов профнастила, как несущего, так и стенового.

В таблице приведены допустимые нагрузки для профилей с наиболее часто используемой толщиной стали исходной заготовки. С увеличением толщины стали, допустимые нагрузки увеличиваются прямо-пропорционально. Поэтому, для того, чтобы определить значения предельно-допустимых нагрузок для профнастила с другой толщиной стали, необходимо табличное значение умножить на соотношение толщины стали приведенного в таблице профиля к толщине стали рассматриваемого профлиста.

Методика расчета прочности кровельного покрытия и выбор марки несущего профлиста

Расчет несущей способности профнастила необходим для правильного выбора профилированного листа. Он сравнительно несложен и позволяет подобрать профиль с оптимальным соотношением несущей способности и цены материала.

Рассмотрим пример расчета нагрузки на профилированный лист кровельного покрытия и выберем профнастил с учетом данных, полученных в результате проведенного расчета.

Для начала принимаем следующие исходные данные для расчета: здание имеет двускатную кровлю с углом наклона 35°, проекция ската на горизонтальную плоскость равна 6,0 м, строительство расположено в Московской области.

Общая величина нагрузки на профилированный лист кровельного покрытия получается путем сложения снеговой и ветровой нагрузок, а также собственного веса профнастила.

Вес профнастила определяется площадью кровельного покрытия, величиной необходимых монтажных нахлестов и равен 8,6 кг/м2.

Расчетная снеговая нагрузка определяется местом расположения строительства. Московская область относится к III снеговому району, для которого снеговая нагрузка составляет 180 кг/м2. С учетом уклона кровли, снеговая нагрузка для нашего здания составляет 180х(60°-35°)/(60°-25°)=128,6 кг/м2, где 35° — принятый угол наклона кровли.

По карте ветровых нагрузок находим, что Московская область относится к I ветровому району, для которого ветровая нагрузка составляет 32 кг/м2. С учетом уклона кровли, коэффициент аэродинамического сопротивления покрытия из профлиста будет равен приблизительно 0,3, соответственно ветровая нагрузка составит 32х0,3=9,6 кг/м2.

Следовательно, общая нагрузка на профнастил кровельного покрытия в нашем случае составит 8,6+128,6+9,6=146,8 кг/м2.

С учетом длины ската крыши и выбранного шага обрешетки, подбирается несущая способность профнастила (таблица допустимых нагрузок приведена выше). Исходя из полученной величины нагрузки на кровельное покрытие и табличных данных, для нашего здания подойдет профнастил С21-1000-0,6 с предельно допустимой нагрузкой 195 кг/м2.

Стоимость профилированного листа зависит от высоты профиля, толщины металла и качества его защитно-декоративного покрытия. Ниже приведена таблица, в которой указана стоимость наиболее популярной марки несущего профнастила — Н75, изготовленного из оцинкованной стали с количеством цинка в покрытии 140 г/м2.

Несмотря на то, что чаще всего можно обойтись более дешевыми вариантами, большинство застройщиков предпочитают использовать профлист с большим запасом прочности относительно расчетных характеристик. Особенно это касается районов, в которых за последние 20 лет были зафиксированы случаи аномально высокого уровня осадков, выпавших за короткий промежуток.

Несущая способность профнастила

Профлист считается прекрасным выбором для создания покрытия на крыше любого строения. Он имеет хорошую прочность и надежность, а также обладает долгим сроком службы. Материал считается универсальным и востребованным на рынке. За счет легкости монтажа часто его установка выполняется непосредственными владельцами сооружений. Из-за многослойного покрытия, листы отличаются хорошей стойкостью перед коррозией. Другим важным параметром считается прекрасная несущая способность профлиста, поэтому он без сложностей выдерживает даже серьезные и постоянные нагрузки.

Чем важна несущая способность?

Важно! Она представлена значимым параметром кровельного материала, так как она показывает, какая максимальная нагрузка может воздействовать на покрытие или отдельные листы, а при этом не будут элементы деформированы или разрушены.

При расчете этого показателя для кровельных материалов исчисление ведется в кг/1 кв. м.

Во время расчетов возникают определенные сложности. Дело в том, что определить нагрузку на стену достаточно просто, но оценить этот показатель в отношении кровельного покрытия намного сложней, так как покрытие располагается сверху дома. Поэтому при расчетах учитываются некоторые факторы воздействия на кровлю:

собственный вес покрытия, для чего надо изучить сопроводительную документацию к профнастилу, после чего масса одного листа умножается на количество элементов, используемых на крыше;
вес мусора, который обычно скапливается на поверхности осенью;
учитывается максимальное количество воды, которое может удерживаться на крыше, а также рассчитывается воздействие даже самого сильного ливня;
предполагается, сколько снега может находиться на покрытии, а также каким весом при этом он будет обладать;
дополнительно учитывается воздействие ветра, причем оно зависит от того, в каких климатических условиях построен сам дом.

Важно! Все вышеуказанные воздействия учитываются еще на этапе формирования проекта будущей крыши и кровельного покрытия.

Если неправильно будет рассчитана несущая способность крыши, то это приведет к тому, что может разрушаться покрытие. Если выбираются не слишком прочные материалы для кровли, к которым относится рубероид или черепица, то они укладываются исключительно на сплошную обрешетку, создаваемую из прочной древесины.

Несущая способность профнастила считается достаточно высокой, но даже при значительной прочности стального материала, важно грамотно заранее рассчитывать этот показатель, что позволит выбрать правильные размеры и параметры обрешетки.

Правила расчета нагрузки на кровлю из профлиста

Правильное проектирование любого дома предполагает формирование наклонной крыши, что позволяет предотвратить оседание на ней воды или мусора. Поэтому при расчете несущей способности профлиста учитывается только воздействие ветра, непосредственный вес материала и возможного количества снега.

Для расчета учитываются некоторые особенности:

Масса профлиста зависит от его удельного веса на 1 кв. м. Данная информация содержится в документации к покупаемому материалу, а также можно ознакомиться с ГОСТом или справочником. Во время расчета непременно учитывается, что укладка профнастила производится внахлест.
Нагрузка от ветра и снега зависит от того, каким уклоном обладает сама крыша, а также в каком регионе осуществляется процедура возведения дома. За счет угла ската можно выяснить, какими надо пользоваться поправочными коэффициентами, чтобы определить, как распределяется вес снега по всей имеющейся поверхности. Дополнительно решается, каким аэродинамическим сопротивлением ветру обладает крыша.
Вышеуказанные три нагрузки складываются. На основе полученного показателя, а также с учетом схемы расположения листов профнастила, выбирается профлист, обладающий нужным показателем несущей способности.

Важно! Несущая способность профнастила должна быть немного больше полученного при расчетах значения, чтобы в случае увеличения нагрузки по каким-либо причинам, покрытие все равно легко справлялось с поставленными задачами.

Кроме самостоятельных расчетов можно пользоваться стандартными показателями, являющимися усредненными. Они рассчитываются для стандартных крыш с одним, двумя, тремя или четырьмя пролетами. Но если крыша на доме обладает какими-либо специфическими размерами или параметрами, то придется все равно осуществлять собственные расчеты. Схема опирания выглядит следующим образом.

Исходя из схемы опирания профилированного листа определяется нагрузка на 1м2. Данные показатели приведены в таблице ниже.

После проведения расчетов выбирается несущий профнастил, имеющие нужные параметры. Нередко сталкиваются владельцы недвижимости с невозможностью приобрести подходящий материал, а в этом случае единственным правильным решением будет изменение конструкции обрешетки, на которую осуществляется укладка материала.

Какой несущей способностью обладают разные виды профнастила?

Профилированный лист считается намного более прочным материалом по сравнению с листами, обладающими ровными поверхностями. Это обусловлено наличием многочисленных волн, высота которых значительно отличается в разных марках профнастила. Формируются эти волны за счет специфической механической обработки стандартного стального листа.

Несущая способность профлиста будет различной в разных марках этого материала. Они дополнительно отличаются прочностью и другими параметрами, поэтому предварительно оцениваются все характеристики:

наиболее прочными считаются листы с обозначением Н, которые дополнительно имеют высокую несущую способность, поэтому они прекрасно справляются даже с самыми серьезными и постоянными нагрузками;
средний показатель имеется у изделий, которые предназначены для формирования стеновых конструкций или настилов, поэтому они обладают обозначением НС;
листы, используемые исключительно для стеновых покрытий и обладающие обозначением С, имеют самую невысокую несущую способность, так как и волны у них отличаются незначительной высотой.

Важно! От выбранного типа профлиста дополнительно зависит форма листа, его размеры и необходимое количество элементов для конкретного основания.

Чем меньше расстояние между волнами у листа, тем более прочным и надежным он является. Волны должны быть высокими и сложными по форме, а только в этом случае можно говорить о том, что такой несущий профнастил прекрасно подходит для создания надежного и долговечного покрытия на любой крыше.

В каких областях применяется данный материал?

Профнастил, обладающий прекрасным показателем несущей способности, считается наиболее востребованным среди всех разновидностей. Это обеспечено наличием у него не только многочисленных положительных параметров и высокой прочности, но и универсальностью, так как он может применяться действительно в разных сферах строительства.

Важно! Качественный несущий профлист не только отличается хорошей прочностью, но и сам имеет не слишком высокую массу, поэтому пользоваться им можно в разных направлениях.

Наиболее часто этот материал применяется для:

формирование кровельного покрытия, причем при наличии умений воспользоваться им можно даже на самых сложных и криволинейных формах крыши, а шаг обрешетки может достигать трех или больше метров;
установка несъемной опалубки, причем качественный профлист, предназначенный для создания перекрытий, прекрасно без деформаций и разрушений выдерживает вес от бетонного состава или каркаса, а также используется в качестве листовой арматуры;
формирование композитных перекрытий между этажами, а также организация диафрагм жесткости сооружений, обладающих несущим каркасом из металла;
создание стеновых ограждений для различных построек, причем они могут быть утепленными или холодными, а также сами строения могут предназначаться для разнообразных целей;
монтаж забора из металла, причем он прекрасно смотрится как на частном участке, так и рядом с промышленным объектом;
эффективное применение в промышленном строительстве.

Важно! Использование качественного металлического профлиста, отличающегося прекрасной несущей способностью, дает возможность осуществить все работы за короткий промежуток времени и не тратить на этот процесс слишком много средств.

За счет хороших качеств материала, он нередко используется при создании перекрытий между этажами, на которые планируются действительно высокие и постоянные эксплуатационные нагрузки. Другим неоспоримым плюсом материала является его приемлемая цена.

Таким образом, профлист может обладать разной несущей способностью в зависимости от марки, формы и высоты волны, а также других параметров. Он считается легким и прочным, доступным и привлекательным, а также стойким перед разными внешними факторами. Профлист с высоким показателем несущей способности считается универсальным, так как может использоваться в разных областях.

Как выбрать профлист по таблице его несущей способности?

Несущая способность профлиста гораздо важнее всех остальных его свойств и именно она определила универсальность и большую востребованность этого строительного материала. Его привлекательный внешний вид, простота монтажа, коррозионная стойкость и прочие достоинства являются лишь полезным дополнением. Если бы у профлиста была меньшая, чем есть, несущая способность, он не нашел столь широкое применение.

1 Несущая способность кровельных материалов – чем она важна?

Несущая способность – очень важный параметр материалов, применяемых для строительства. Эта характеристика количественно отражает какую максимальную нагрузку способна выдержать та либо иная конструкция в целом и каждый ее элемент в отдельности без разрушения и/или деформации. Для кровельных материалов ее обычно исчисляют в весе на единицу площади (кг/м 2 ).

Какие нагрузки будет испытывать, например, стена здания, понятно всем. Во всяком случае основную из них назовет даже ребенок. Это вес всех опирающихся на стену конструкций. Но какие нагрузки может испытывать крыша, ведь она сверху?

Однако кровля тоже испытывает нагрузки: от собственного и веса скопившихся мусора, воды, снега, а также ветра.

Все эти воздействия надо учитывать при проектировании крыши и непосредственно самой кровли. При выборе заведомо непрочных или материалов с маленькими размерами (рубероид, черепица и подобных) вопрос решается установкой частой либо сплошной обрешетки. Правда, она должна быть выполнена из стройматериалов с необходимой прочностью. При использовании профлиста нельзя полагаться на то, что он стальной, и выбирать этот материал, а также делать под него обрешетку наобум.

2 Как правильно рассчитать нагрузку на профлист и выбрать его

Чтобы избежать скапливания мусора и воды, крыши делают наклонными. Поэтому при расчете нагрузки на профлист учитывают только его собственный и вес снега на 1 м 2 , а также силу воздействия ветра на единицу площади. За массу профилированного листа берут его удельный (1 м 2 ) вес (можно найти в ГОСТе на этот материал либо справочниках) с учетом нахлестов при монтаже.

Снеговую и ветровую нагрузку рассчитывают с учетом угла наклона крыши и региона местонахождения постройки. Угол ската крыши определит поправочные коэффициенты на распределение веса снега по поверхности кровли и аэродинамического сопротивления установленного под наклоном профлиста ветру.

Все три вычисленные нагрузки суммируются. На основании полученной величины и предполагаемой схемы опирания кровельного материала выбирают профлист с несущей способностью, превышающей вычисленное суммарное усилие на него.

Несущая способность профилированных листов, приведенная в таблице ниже и используемая при проектировании и прочих инженерных вычислениях, была рассчитана для стандартных схем опирания: одно-, двух-, трех- и четырехпролетной. Кроме того, при этом было принято, что в зависимости от схемы ширина опор должна составлять:

для однопролетной укладки профлиста – не меньше 40 мм;
для остальных способов – внутренних опор не менее 70 мм, а внешних не меньше 40 мм.

Если нет возможности найти или приобрести профлист с нужной для имеющейся либо предполагаемой схемы опирания несущей способностью, то необходимо изменить конструкцию обрешетки. То есть надо привести ее в соответствие с нагрузочной способностью кровельного материала.

3 Несущая способность профлистов различных типов

Профилированный гораздо прочнее обычного ровного листа именно за счет своих волн определенного профиля. Их получают в результате механической обработки того же обычного ровного листа.

У профлистов разных типов неодинаковые прочность и несущая способность. Самые высокие эти показатели у материала, предназначенного для настилания покрытий (обозначается Н), средние – у изделий для стеновых ограждения и настила (НС), а наименьшие – у листов для стен (С). И это тоже обусловлено профилем их волн. Форма, размеры и количество последних отличаются в зависимости от типа профлиста. Чем прочнее материал, тем ближе у него расположены соседние волны, сами они выше и у них сложнее форма, что обеспечивает дополнительную жесткость изделия.

Таблица. Предельные нагрузки (равномерно распределенные) на профлист

Несущая способность профнастила

Чем важна несущая способность?

При расчете этого показателя для кровельных материалов исчисление ведется в кг/1 кв. м.

собственный вес покрытия, для чего надо изучить сопроводительную документацию к профнастилу, после чего масса одного листа умножается на количество элементов, используемых на крыше;
вес мусора, который обычно скапливается на поверхности осенью;
учитывается максимальное количество воды, которое может удерживаться на крыше, а также рассчитывается воздействие даже самого сильного ливня;
предполагается, сколько снега может находиться на покрытии, а также каким весом при этом он будет обладать;
дополнительно учитывается воздействие ветра, причем оно зависит от того, в каких климатических условиях построен сам дом.

Правила расчета нагрузки на кровлю из профлиста

Для расчета учитываются некоторые особенности:

Масса профлиста зависит от его удельного веса на 1 кв. м. Данная информация содержится в документации к покупаемому материалу, а также можно ознакомиться с ГОСТом или справочником. Во время расчета непременно учитывается, что укладка профнастила производится внахлест.
Нагрузка от ветра и снега зависит от того, каким уклоном обладает сама крыша, а также в каком регионе осуществляется процедура возведения дома. За счет угла ската можно выяснить, какими надо пользоваться поправочными коэффициентами, чтобы определить, как распределяется вес снега по всей имеющейся поверхности. Дополнительно решается, каким аэродинамическим сопротивлением ветру обладает крыша.
Вышеуказанные три нагрузки складываются. На основе полученного показателя, а также с учетом схемы расположения листов профнастила, выбирается профлист, обладающий нужным показателем несущей способности.

Какой несущей способностью обладают разные виды профнастила?

наиболее прочными считаются листы с обозначением Н, которые дополнительно имеют высокую несущую способность, поэтому они прекрасно справляются даже с самыми серьезными и постоянными нагрузками;
средний показатель имеется у изделий, которые предназначены для формирования стеновых конструкций или настилов, поэтому они обладают обозначением НС;
листы, используемые исключительно для стеновых покрытий и обладающие обозначением С, имеют самую невысокую несущую способность, так как и волны у них отличаются незначительной высотой.

В каких областях применяется данный материал?

Наиболее часто этот материал применяется для:

формирование кровельного покрытия, причем при наличии умений воспользоваться им можно даже на самых сложных и криволинейных формах крыши, а шаг обрешетки может достигать трех или больше метров;
установка несъемной опалубки, причем качественный профлист, предназначенный для создания перекрытий, прекрасно без деформаций и разрушений выдерживает вес от бетонного состава или каркаса, а также используется в качестве листовой арматуры;
формирование композитных перекрытий между этажами, а также организация диафрагм жесткости сооружений, обладающих несущим каркасом из металла;
создание стеновых ограждений для различных построек, причем они могут быть утепленными или холодными, а также сами строения могут предназначаться для разнообразных целей;
монтаж забора из металла, причем он прекрасно смотрится как на частном участке, так и рядом с промышленным объектом;
эффективное применение в промышленном строительстве.

0
0
голоса

Рейтинг статьи

Оценка статьи:

Загрузка. ..

Adblock
detector

Несущая способность профлиста

Главная » Разное » Несущая способность профлиста

Расчет профлиста по несущей способности. Несущая способность профнастила. Область применения профлистов

Есть много видов профнастила. Каждый из них предназначается для определенных работ, используется с определенными целями. Самым практичным, универсальным считается несущий профнастил. Его можно применить в любой сфере строительства. Чаще всего данный вид профилированного листа используется для перекрытий, на которые возлагается достаточно высокая нагрузка. Чем отличается этот материал, какими качествами, характеристиками обладает, в каких сферах применяется? Давайте разбираться.

Сфера применения очень широка

Вы знаете, главное отличие металлопрофилей заключается в том, что их поверхность гофрирована. Данное свойство способствует повышению жесткости. Волны, выполненные продольно, делают профили прочными и сверхустойчивыми к самым разнообразным нагрузкам.

Средний вес кровельного профнастила около 8 кг на квадратный метр. Согласитесь, это в разы меньше, нежели, скажем, вес железобетонной плиты. А вот между прочностью этих материалов можно смело поставить знак равно. Не смотря на достаточно легкий вес профнастил удивительно прочен!

Среди других «плюсов» маленькая стоимость, простая транспортировка, легкий монтаж. Профнастил не оказывает давления на стены, фундамент, он надежно защищен от неблагоприятного воздействия факторов внешней среды. Такая защита создается цинковым или полимерным покрытием, им обрабатывается профнастил во время производства. Металлопрофилю не страшны ни дождь, ни снег, ни высокие или низкие температуры, он не горит, не портится от ультрафиолета.

Немаловажным показателем является и простота работы с таким видом материала. Его легко обрабатывать механически в самых простых бытовых условиях: вы без особых усилий нарежете его на нужную длину, просверлите для закрепления. И, самое замечательное, работая с несущим металлопрофилем, совсем не обязательно быть профессионалом.

Несущий вид материала толще других гофрированных листов. Так, обычный профнастил не толще полумиллиметров, а вот для несущего эта величина является минимальной.

Несущая способность такого профнастила самая высокая, у нее наибольший коэффициент. При помощи дополнительных продольных выемок жесткость увеличивается еще в несколько раз. Отличается от стандартов у несущего профнастила высота гофры, в среднем эта величина колеблется от 44 до 113 миллиметров.

Сфера применения несущего профилированного листа – не только кровельный монтаж, но и перекрытия. С этим материалом любое перекрытие получится прочным, и будет отличаться особой надежностью. С помощью несущего профнастила вы можете возвести ворота, заборы, перекрыть крышу, даже смонтировать ангар. Каждое из изделий прослужит вам долго, не поржавеет со временем.

Технические характеристики

Все мы знаем: у разных типов профнастила разная маркировка, она определяется цифрами и буквами. Так вот, несущий профиль всегда обозначается буквой «Н». Нередко вы можете встретить маркировку «НС», это говорит об универсальности, означает, что он несуще-стеновой. У него немного меньше волна, нежели у несущего. Применять его желательно для перекрытий крыш, на которые возлагается не слишком большая нагрузка. А вот мощные перекрытия из него сооружать не стоит.

Основные характеристики

Маркировка «Н» означает, что волны имеют высоту от 6 до 11 см. Это позволяет использовать данный вид профнастила в возведении мощных, крепких сооружений. Несущая способность профлиста, промаркированного буквой «Н» — наивысшая, именно это позволяет применять такой профилированный лист для перекрытия этажей, в качестве кровли, несъемных опалубок и так далее.

Циферка около буквы всегда расскажет о том, с какой высотой волны мы имеем дело. Мы не будем перечислять все имеющиеся маркировки профилированных несущих листов, их действительно много. Скажем лишь следующее. Самой высокой несущей способностью отличается профнастил с маркировкой Н11-750 (профильная высота составляет 114 мм, листовая толщина у него до миллиметра, ширина габарита 80 см, полезная ширина– 750 мм).

ОЧЕНЬ ВАЖНО! Перед тем, как приняться за строительство, следует заняться расчетом коэффициентов предполагаемых нагрузок, а затем рассчитать несущую способность профлиста. При вычислении учитывайте максимальные нагрузки на ту или иную марку профлиста. Каждая марка содержит определенные сведения, с их помощью можно произвести необходимые подсчеты. Предельные нагрузки пропорциональны изменениям в конструкциях. Рассчитывают в значениях кг/м.

Несущие способности, сферы применения

Из вышеописанного следует, что профлист выдерживает тем большую нагрузку, чем больше высота его гофры и листовая толщина. Кроме волнового покрытия профнастил может покрываться также специальными канавками, они призваны повышать устойчивость профлистов и сооружений из них.

При средних значениях маркировки профилированный лист можно применять, как обычные профилированные листы, то есть сооружать с его помощью хозпостройки, обшивать здания, возводить заборы и так далее.

Чтобы несущий профнастил для перекрытий прослужил еще дольше, его применяют вместе с утеплителем. Такой союз не просто может значительно утеплить помещение чердака, он повысит эксплуатационные качества.

Таблица предельных нагрузок

Профнастил с маркировкой «Н» не подлежит дополнительному окрашиванию, ведь он уже покрыт защитным цинковым или цинково-полимерным слоем. Более того, вы можете выбрать любой нужный вам цвет, этот выбор действительно широк.

Не нужно выбирать очень дорогие профлисты. Высокая несущая способность позволяет использовать профилированные листы с маркировкой «Н» для перекрытия крыш с уклоном до 7 градусов. При этом более толстые листы выдерживают большее количество снега. Для больших крыш, куда снега в зимний период собирается особенно много, такой профессиональный материал и вовсе незаменим.

Активно применяют профлист с высокой несущей способностью и в целях создания межэтажных перекрытий, его используют как опалубку. В нее вкладывают арматуру, заливают бетон. Это позволяет не применять дополнительные материалы, конструкции легко транспортировать, а монтаж происходит быстро, не требует больших материальных затрат.

Преимущества несущего профнастила сделали его довольно популярным и востребованным. Его применяют на стройплощадках торговых центров, на заводах, предприятиях и других сферах строительства.

Ценовая политика

Вы можете найти несущие профилированные листы по совершенно разным ценам. Почему так? Все просто. Стоимость этого стройматериала находится в прямой зависимости от его качества.

Кроме того, цена может колебаться в зависимости от покрытия. Оцинкованные металлопрофили стоят на порядок дешевле полимерных.

Металлические профилированные листы выпускаются в различных вариантах, каждый из которых, как правило, предназначен для определенных целей, даже нестандартных. Они значительно лучше, чем плоские, противостоят нагрузкам, так как профили в данном случае выступают в качестве ребер жесткости.
Самый практичный из имеющихся в наше время стройматериалов – несущий профнастил. Это универсальный материал, который подходит для использования в любой области строительства. Этот тип профлиста довольно часто используют для устройства различных перекрытий, испытывающих достаточно высокие нагрузки. Не случайно же его называют несущим.
Очень важной характеристикой материала является несущая способность. От этого параметра зависят нагрузки профнастила, от воздействия которых конструкция из этого материала не подвергается деформациям или разрушениям.
Отличительные качества несущего профлиста
Как и другие профилированные материалы, несущий профлист имеет гофрированную поверхность. Технология изготовления этого материала заключается в следующем: рулонная или листовая холоднокатаная сталь, толщина которой колеблется в пределах от 0,5 до 1,00 мм, пропускают через профилегибочный стан, придавая листу профиль с добавочными продолговатыми углублениями. Несущая способность профлиста и без того достаточно высокая, а эти углубления многократно повышают жесткость материала.
Эти листы имеют наибольшую толщину (для сравнения отметим, что усредненная толщина простого профлиста – 0,5 мм).
Гофры формируют высоту около 6 – 11,4 см, что также выделяет эти профилированные листы на фоне других.
Использовать несущий профлист для перекрытий намного выгоднее, чем тяжелые и громоздкие железобетонные плиты.
На заметку
Отметим, что средний вес одного квадратного метра металлопрофиля не превышает восьми килограмм.
Таблица: несущая способность плит НРВ и профнастила
Преимущества несущего профлиста
- Необычная надежность при довольно легком весе. Перекрытие из несущего профнастила, в отличие от бетонных перекрытий из бетона, фактически не оказывают существенного давления ни на стены построек, ни на фундамент. Таким образом, в результате уменьшения расчетных нагрузок, легкости при транспортировке и простого монтажа удешевляется строительство.
- Невысокая стоимость материала.
- Несущий профнастил имеет высокие показатели стойкости к различного рода воздействиям: влаги, низкой температуры, ветровым, снеговым и механическим нагрузкам, ультрафиолету, пожаробезопасны.
Маркировка материала
Листы профнастила отмечены маркировкой, которая указывает на их главное назначение. Материал, о котором идет речь в статье, отмечен в номенклатуре начальной буквой слова «несущий» – «Н».
Высокие показатели несущей способности дают возможность использовать их для перекрытия малоуклонных крыш (до 7°). Следует отметить, что чем толщина листов больше, тем больший вес снежного слоя они могут выдержать. Такой материал практически незаменим для больших крыш, где зимой скапливается особенно много снега.
Активно используют несущий профлист и при формировании межэтажных перекрытий в качестве опалубка. В нее вкладывается арматура, которую заливают бетоном. Таким образом отпадает необходимость в использовании дополнительных материалов, монтаж предельно упрощается и обходится значительно дешевле.
На заметку
В ассортимент входят также гофрированные листы марка «НС», то есть несуще-стеновые. Они отличаются от несущих меньшей высотой гофры – порядка 3,3–4,4 см. Очевидно, что слишком высокая нагрузка для них неподъемная, поэтому их преимущественно применяют для обшивки стен и крыш, но никак для устройства мощных перекрытий.
Для профлистов «Н» не требуется дополнительное окрашивание, поскольку они уже имеют защитный слой – цинковый или цинково-полимерный. Тем более, что всегда можно подобрать подходящий цвет материала, благо, что выбор действительно большой.
Буквенную маркировку дополняют цифрой, которая указывает на высоту гофры.
Универсальной маркой материала, который использовать и при возведении опалубки, устройстве межэтажных перекрытий, ограждающих элементов, кровельных работ является несущий профилированный лист Н57.
Он рассчитан на значительные нагрузки. Расстояние между опорами можно выбрать достаточно большим, и это никак не отразится на прочности конструкции. Профнастил этой марки очень востребован в достаточно снежных районах.
Высота профиля в 57 см позволяет противостоять и серьезным ветровым нагрузкам. Кроме того, несущими профилированными листами Н57 можно перекрывать пролеты, достигающие 3 м. Многие строители отдают ему предпочтение из-за оптимального сочетания цена/качество, ширины листов и их несущих характеристик. Не случайно же, при строительстве того или иного объекта в основе большинства расчетов по определению предельных нагрузок лежит именно этот материал.
Как рассчитать несущую способность профнастила
Этот параметр зависит от допустимых нагрузок, воздействие которой не приводит к деформациям, разрывам или иным разрушениям конструкции из профлиста.
Предельные значения определяются также схемами укладки и шириной пролетов. Самыми популярными считаются одно-, двух-, трех- и четырехпролетные схемы укладки.
Ширина пролетов может изменяться в пределах одного-шести метров. При этом крайняя опора в месте сопряжения с несущим профнастилом должна быть шире 40 мм, а средние – шире 80 мм.
Для несущих профлистов с высотой гофры не менее 100 мм и шаге опор в 6 м возможны только двух- и однопролетные схемы настила, поскольку длина профилей обычно не более 12,5 м (согласно условиям транспортировки, а также технологии монтажа).
При выборе материала пользуются таблицами несущей способности рифленого листа, которые рассчитаны для профилей конкретной толщины. Если нужно работать с листами другой ширины, то искомое табличное значение умножают на отношение толщины профиля из таблицы и толщины используемого.
Пример расчета
Допустим строительство двускатной кровли, имеющей уклон 35°, и проекцией ската в 6 м происходит в Московской области.

Выбирая профильный лист для отделки любого объекта, следует обращать внимание не только на его вес, форму, технические параметры, но и учитывать его несущую способность. При неправильно рассчитанной нагрузке используемого материала любое строение может деформироваться и в последствие начать разрушаться. В этой статье мы расскажем, для чего необходима несущая способность профлиста, а также разберем максимально возможные нагрузки материала.

Несущая способность профнастила — является важным параметром строительного материала, от которого зависит способность выдержать нагрузку всей конструкции либо отдельного ее элемента. Основная задача данного параметра — правильный расчет и полное исключение деформационных и разрушительных процессов в строении. Согласно строительным нормам, максимально допустимая величина нагрузки профнастила на 1 м2 составляет 86 кг.

Для информации! Несущая характеристика профильного листа зависит от высоты гофры или волны. Наиболее прочным считается профлист марки Н (несущий).

Несущая способность каждого листа разная, например, профиль Н75, уложенный в 1 пролет способен выдержать до 500 кг, в 2 пролета — до 620 кг. Размер нагрузки зависит от расстояния укладки материала. Профлист типа Н114, уложенный на расстоянии в 4 метра, в 1 пролет способен выдержать до 190 кг, а при его укладке в 2 пролета он способен вынести до 220 кг. Благодаря высокой прочности, большого срока эксплуатации, устойчивости к механическим повреждениям и коррозийным процессам, профнастил широко применяют для выполнения различных задач любой сложности.

Важно! Ширина опорной конструкции в области соприкосновения с профлистом должна составлять не менее 40 мм. Допустимо использовать изделие меньше 40 мм при условии укладки профлиста в один пролет.

Область применения

Благодаря своей несущей способности профлист используют для отделки промышленных и жилых объектов. Чаще всего материал применяют для:

устройства кровельных конструкций, благодаря своей прочности профлист способен прослужить до 50 лет;
устройства несъемной опалубки, профильный лист способен выдержать максимальные нагрузки бетонной массы;
возведения и обустройства конструкций различного предназначения;
устройства межэтажных перекрытий;
устройства диафрагм жесткости конструкций различного типа;
устройства ограждений и стеновых конструкций в различных объектах.

Для информации! Каждый выступ на профильном листе (волна) выполняет функцию жесткости ребра, благодаря этому увеличивается прочность изделия, а укладка минимизирует время на строительство объектов.

На сегодняшний день специалисты применяют схему расчета в один, два, три и четыре пролета.

Как рассчитать показатель несущей способности?

Расчёт несущей способности настила необходим для правильного выбора материала. Например, в процессе выполнения кровли расчет позволяет избежать скапливания мусора и воды, это достигается за счет наклонного устройства конструкции. Для укладки кровли используют профилированный лист, масса которого берется в удельном весе на 1м2 с учетом нахлестов при монтаже, все данные берутся из таблицы строительного справочника.

Для информации! Расчёт нагрузки профлиста учитывает вес снега на 1м2 и силу воздействия порыва ветров на одну единицу площади.

Снеговая и ветровая нагрузки высчитываются исходя из угла наклона крыши и географического местоположения строения. В процессе вычисления важно учитывать регион, где расположено здание, а именно снеговую и ветровую нагрузки конкретной местности. Более подробно узнать о том, как выполняется расчёт нагрузки на строительный материал можно из видеоролика

Для информации! Расчёт выполняют по следующей формуле:

Когда все данные получены, расчёты выполнены, можно приступать к возведению конструкции. Следует понимать, грамотно выполненный расчёт нагрузки профлиста не только позволяет правильно подобрать марку настила, но и отвечает за прочность и безопасность всего строения.

Чем важна несущая способность?

Важно! Она представлена значимым параметром кровельного материала, так как она показывает, какая максимальная нагрузка может воздействовать на покрытие или отдельные листы, а при этом не будут элементы деформированы или разрушены.

При расчете этого показателя для кровельных материалов исчисление ведется в кг/1 кв. м.

собственный вес покрытия, для чего надо изучить сопроводительную документацию к профнастилу, после чего масса одного листа умножается на количество элементов, используемых на крыше;
вес мусора, который обычно скапливается на поверхности осенью;
учитывается максимальное количество воды, которое может удерживаться на крыше, а также рассчитывается воздействие даже самого сильного ливня;
предполагается, сколько снега может находиться на покрытии, а также каким весом при этом он будет обладать;
дополнительно учитывается воздействие ветра, причем оно зависит от того, в каких климатических условиях построен сам дом.

Важно! Все вышеуказанные воздействия учитываются еще на этапе формирования проекта будущей крыши и кровельного покрытия.

Правила расчета нагрузки на кровлю из профлиста

Для расчета учитываются некоторые особенности:

зависит от его удельного веса на 1 кв. м. Данная информация содержится в документации к покупаемому материалу, а также можно ознакомиться с ГОСТом или справочником. Во время расчета непременно учитывается, что производится внахлест.
Нагрузка от ветра и снега зависит от того, каким уклоном обладает сама крыша, а также в каком регионе осуществляется процедура возведения дома. За счет угла ската можно выяснить, какими надо пользоваться поправочными коэффициентами, чтобы определить, как распределяется вес снега по всей имеющейся поверхности. Дополнительно решается, каким аэродинамическим сопротивлением ветру обладает крыша.
Вышеуказанные три нагрузки складываются. На основе полученного показателя, а также с учетом схемы расположения листов профнастила, обладающий нужным показателем несущей способности.

Важно! Несущая способность профнастила должна быть немного больше полученного при расчетах значения, чтобы в случае увеличения нагрузки по каким-либо причинам, покрытие все равно легко справлялось с поставленными задачами.

Видео по теме:

Какой несущей способностью обладают разные виды профнастила?

Профилированный лист считается намного более прочным материалом по сравнению с листами, обладающими ровными поверхностями. Это обусловлено наличием многочисленных волн, высота которых значительно отличается в разных . Формируются эти волны за счет специфической механической обработки стандартного стального листа.

наиболее прочными считаются листы с обозначением Н, которые дополнительно имеют высокую несущую способность, поэтому они прекрасно справляются даже с самыми серьезными и постоянными нагрузками;
средний показатель имеется у изделий, которые предназначены для формирования стеновых конструкций или настилов, поэтому они обладают обозначением НС;
листы, используемые исключительно для стеновых покрытий и обладающие обозначением С, имеют самую невысокую несущую способность, так как и волны у них отличаются незначительной высотой.

Важно! От выбранного дополнительно зависит форма листа, его размеры и необходимое количество элементов для конкретного основания.

В каких областях применяется данный материал?

Важно! Качественный несущий профлист не только отличается хорошей прочностью, но и сам имеет не слишком высокую массу, поэтому пользоваться им можно в разных направлениях.

Наиболее часто этот материал применяется для:

формирование кровельного покрытия, причем при наличии умений воспользоваться им можно даже на самых сложных и криволинейных формах крыши, а шаг обрешетки может достигать трех или больше метров;
установка несъемной опалубки, причем качественный профлист, предназначенный для создания перекрытий, прекрасно без деформаций и разрушений выдерживает вес от бетонного состава или каркаса, а также используется в качестве листовой арматуры;
формирование композитных перекрытий между этажами, а также организация диафрагм жесткости сооружений, обладающих несущим каркасом из металла;
создание стеновых ограждений для различных построек, причем они могут быть утепленными или холодными, а также сами строения могут предназначаться для разнообразных целей;
монтаж забора из металла, причем он прекрасно смотрится как на частном участке, так и рядом с промышленным объектом;
эффективное применение в промышленном строительстве.

Важно! Использование качественного металлического профлиста, отличающегося прекрасной несущей способностью, дает возможность осуществить все работы за короткий промежуток времени и не тратить на этот процесс слишком много средств.

Коэффициент надежности по назначению для профлиста. Несущая способность профлиста. Чем важна несущая способность

Металлические профилированные листы выпускаются в различных вариантах, каждый из которых, как правило, предназначен для определенных целей, даже нестандартных. Они значительно лучше, чем плоские, противостоят нагрузкам, так как профили в данном случае выступают в качестве ребер жесткости.
Самый практичный из имеющихся в наше время стройматериалов – несущий профнастил. Это универсальный материал, который подходит для использования в любой области строительства. Этот тип профлиста довольно часто используют для устройства различных перекрытий, испытывающих достаточно высокие нагрузки. Не случайно же его называют несущим.
Очень важной характеристикой материала является несущая способность. От этого параметра зависят нагрузки профнастила, от воздействия которых конструкция из этого материала не подвергается деформациям или разрушениям.
Отличительные качества несущего профлиста
Как и другие профилированные материалы, несущий профлист имеет гофрированную поверхность. Технология изготовления этого материала заключается в следующем: рулонная или листовая холоднокатаная сталь, толщина которой колеблется в пределах от 0,5 до 1,00 мм, пропускают через профилегибочный стан, придавая листу профиль с добавочными продолговатыми углублениями. Несущая способность профлиста и без того достаточно высокая, а эти углубления многократно повышают жесткость материала.
Эти листы имеют наибольшую толщину (для сравнения отметим, что усредненная толщина простого профлиста – 0,5 мм).
Гофры формируют высоту около 6 – 11,4 см, что также выделяет эти профилированные листы на фоне других.
Использовать несущий профлист для перекрытий намного выгоднее, чем тяжелые и громоздкие железобетонные плиты.
На заметку
Отметим, что средний вес одного квадратного метра металлопрофиля не превышает восьми килограмм.
Таблица: несущая способность плит НРВ и профнастила
Преимущества несущего профлиста
- Необычная надежность при довольно легком весе. Перекрытие из несущего профнастила, в отличие от бетонных перекрытий из бетона, фактически не оказывают существенного давления ни на стены построек, ни на фундамент. Таким образом, в результате уменьшения расчетных нагрузок, легкости при транспортировке и простого монтажа удешевляется строительство.
- Невысокая стоимость материала.
- Несущий профнастил имеет высокие показатели стойкости к различного рода воздействиям: влаги, низкой температуры, ветровым, снеговым и механическим нагрузкам, ультрафиолету, пожаробезопасны.
Маркировка материала
Листы профнастила отмечены маркировкой, которая указывает на их главное назначение. Материал, о котором идет речь в статье, отмечен в номенклатуре начальной буквой слова «несущий» – «Н».
Высокие показатели несущей способности дают возможность использовать их для перекрытия малоуклонных крыш (до 7°). Следует отметить, что чем толщина листов больше, тем больший вес снежного слоя они могут выдержать. Такой материал практически незаменим для больших крыш, где зимой скапливается особенно много снега.
Активно используют несущий профлист и при формировании межэтажных перекрытий в качестве опалубка. В нее вкладывается арматура, которую заливают бетоном. Таким образом отпадает необходимость в использовании дополнительных материалов, монтаж предельно упрощается и обходится значительно дешевле.
На заметку
В ассортимент входят также гофрированные листы марка «НС», то есть несуще-стеновые. Они отличаются от несущих меньшей высотой гофры – порядка 3,3–4,4 см. Очевидно, что слишком высокая нагрузка для них неподъемная, поэтому их преимущественно применяют для обшивки стен и крыш, но никак для устройства мощных перекрытий.
Для профлистов «Н» не требуется дополнительное окрашивание, поскольку они уже имеют защитный слой – цинковый или цинково-полимерный. Тем более, что всегда можно подобрать подходящий цвет материала, благо, что выбор действительно большой.
Буквенную маркировку дополняют цифрой, которая указывает на высоту гофры.
Универсальной маркой материала, который использовать и при возведении опалубки, устройстве межэтажных перекрытий, ограждающих элементов, кровельных работ является несущий профилированный лист Н57.
Он рассчитан на значительные нагрузки. Расстояние между опорами можно выбрать достаточно большим, и это никак не отразится на прочности конструкции. Профнастил этой марки очень востребован в достаточно снежных районах.
Высота профиля в 57 см позволяет противостоять и серьезным ветровым нагрузкам. Кроме того, несущими профилированными листами Н57 можно перекрывать пролеты, достигающие 3 м. Многие строители отдают ему предпочтение из-за оптимального сочетания цена/качество, ширины листов и их несущих характеристик. Не случайно же, при строительстве того или иного объекта в основе большинства расчетов по определению предельных нагрузок лежит именно этот материал.
Как рассчитать несущую способность профнастила
Этот параметр зависит от допустимых нагрузок, воздействие которой не приводит к деформациям, разрывам или иным разрушениям конструкции из профлиста.
Предельные значения определяются также схемами укладки и шириной пролетов. Самыми популярными считаются одно-, двух-, трех- и четырехпролетные схемы укладки.
Ширина пролетов может изменяться в пределах одного-шести метров. При этом крайняя опора в месте сопряжения с несущим профнастилом должна быть шире 40 мм, а средние – шире 80 мм.
Для несущих профлистов с высотой гофры не менее 100 мм и шаге опор в 6 м возможны только двух- и однопролетные схемы настила, поскольку длина профилей обычно не более 12,5 м (согласно условиям транспортировки, а также технологии монтажа).
При выборе материала пользуются таблицами несущей способности рифленого листа, которые рассчитаны для профилей конкретной толщины. Если нужно работать с листами другой ширины, то искомое табличное значение умножают на отношение толщины профиля из таблицы и толщины используемого.
Пример расчета
Допустим строительство двускатной кровли, имеющей уклон 35°, и проекцией ската в 6 м происходит в Московской области.

Область применения

устройства кровельных конструкций, благодаря своей прочности профлист способен прослужить до 50 лет;
устройства несъемной опалубки, профильный лист способен выдержать максимальные нагрузки бетонной массы;
возведения и обустройства конструкций различного предназначения;
устройства межэтажных перекрытий;
устройства диафрагм жесткости конструкций различного типа;
устройства ограждений и стеновых конструкций в различных объектах.

На сегодняшний день специалисты применяют схему расчета в один, два, три и четыре пролета.

Как рассчитать показатель несущей способности?

Для информации! Расчёт выполняют по следующей формуле:

Несущая способность профлиста является первостепенной характеристикой материала. Так как он используется в строительной сфере, то его несущая способность характеризует возможную нагрузку всей конструкции. Если раньше увеличение прочностных качеств профнастила получалось за счет толщины поверхности, то теперь материалоемкость снизилась, но прочность и надежность продукции не пострадали.

Сегодня существует огромное количество видов профнастила. У каждой разновидности материала есть свое специфическое применение. Одним из самых востребованных в современной строительной индустрии стал несущий профилированный лист. Его область применения достаточно широка.

При монтаже кровли часто используют несущий профнастил для устройства перекрытий.

Если вы обращали внимание, то многочисленные торговые центры, крупные промышленные цеха и склады имеют в своей конструкции перекрытия из мощных волнообразных листов — это и есть профнастил. Он производится из кровельной стали рулонного или листового типа. Ее обрабатывают на специализированных станках. После прохождения обработки плоская поверхность становится гофрированной (иногда волнообразной).

Несущая способность

Что касается несущей способности профнастила, ее показатель много выше, нежели у листовой стали с такой же толщиной. Так, увеличение высоты волны листа будет способствовать увеличению несущей способности материала.

К примеру, максимальная нагрузка профнастила (С10-1200-0,6) на 1 кв. м. при шаге 1 м., будет равна 86 кг. Профлист НС44-1000-0,7 при расстоянии в 3,5 м. выдержит нагрузку 182 кг на 1м2. Показатели очень существенные.

Вес листового профиля и его высокий уровень надежности дают возможность использовать материал для универсальных задач.

Вернуться к оглавлению

Сфера применения профнастила

В настоящее время профлист является незаменимым материалом для различных строительных мероприятий:

Профнастил нашел свое применение как покрытие для кровель в любом типе строительства, от частного до промышленного. Крыши, выложенные профлистом, отличаются уникальными свойствами, такими как высокая прочность и надежность, приятный внешний вид и долговечность. Средний период эксплуатации — 50 лет.
Устройство несъемной опалубки — это процесс, в котором непременно используется несущий профлист.
Устройство перекрытий в любых сооружениях предполагает обязательное использование профнастила.
Профлисты нашли свое применение в качестве материла для устройства перекрытий между этажами.
Его используют и как материал для устройства стеновых ограждений в различных зданиях и сооружениях.
Кроме того, профлист — это лучший вариант для создания оградительной конструкции в частном или промышленном секторе строительства.

Несущий профнастил имеет такой широкий спектр применения, потому что позволяет минимизировать общее время на возведения объекта любой сложности.

Известно, что несущая способность профнастила есть нагрузка, при которой материал не теряет прочности своих элементов.

Сегодня специалисты используют различные схемы расчетов: одно -, двух-, трех- и четырехпролетную.

Помимо этого, в обязательный расчет несущей способности входит параметр ширины конструкции в месте соприкосновения с листом. Этот показатель должен быть не менее 40 мм.

Вернуться к оглавлению

Расчет несущей способности

Существует специальная таблица расчетов с предельно допустимыми нагрузками для несущих профлистов.

Для расчета несущей способности используется методика, с помощью которой осуществляется выбор марки профлиста.

Рисунок 1. Расчет несущей способности профлиста.

Четкий расчет несущей способности дает возможность выбрать необходимый по всем параметрам материал.

Пример. У объекта двускатная крыша, угол наклона которой равен 35 градусов. Проецируя скат на горизонтальную поверхность, выходит, что показатель будет равен 6 м.

Если суммировать общую степень нагрузки профлиста, то она включает в себя не только массу кровельного материала, но и интенсивность климатических нагрузок (ветер, метель, снег и т.п.).

Чтобы выяснить вес профилированного листа, необходимо узнать общую площадь кровли, включая нахлесты (на 1кв. м. — 8,6 кг).

Вернуться к оглавлению

Профнастил в таблице

С помощью таблицы 1 (рис. 1) удается рассчитать несущую способность профилированного листа и определить тип материала.

Рисунок 2. Соотношение степени несущей способности профлиста согласно марке материала и количеству пролетов.

Что касается веса профлиста, эта характеристика очень важна.

Нужно не только произвести расчет транспортировки, но и убедиться, что сооружение сможет выдержать нагрузку, исходящую от самих листов.

Данная таблица содержит информацию весовой характеристики марок профлиста, которые наиболее востребованы покупателями.

Стоит учитывать, что профилированный лист может быть произведен из стали разного вида, а потому вес материала будет немного отличаться.

Важнейшей характеристикой профнастила является отличная способность выдерживать серьезные нагрузки. В таблице 2 (рис. 2) показано соотношение степени несущей способности профлиста согласно марке материала и количества пролетов.

Подбор необходимой марки профилированного листа не так сложен. Однако это позволит узнать, какую марку материала стоит выбрать для устройства прочного и долговечного перекрытия.

Чем важна несущая способность?

При расчете этого показателя для кровельных материалов исчисление ведется в кг/1 кв. м.

собственный вес покрытия, для чего надо изучить сопроводительную документацию к профнастилу, после чего масса одного листа умножается на количество элементов, используемых на крыше;
вес мусора, который обычно скапливается на поверхности осенью;
учитывается максимальное количество воды, которое может удерживаться на крыше, а также рассчитывается воздействие даже самого сильного ливня;
предполагается, сколько снега может находиться на покрытии, а также каким весом при этом он будет обладать;
дополнительно учитывается воздействие ветра, причем оно зависит от того, в каких климатических условиях построен сам дом.

Правила расчета нагрузки на кровлю из профлиста

Для расчета учитываются некоторые особенности:

зависит от его удельного веса на 1 кв. м. Данная информация содержится в документации к покупаемому материалу, а также можно ознакомиться с ГОСТом или справочником. Во время расчета непременно учитывается, что производится внахлест.
Нагрузка от ветра и снега зависит от того, каким уклоном обладает сама крыша, а также в каком регионе осуществляется процедура возведения дома. За счет угла ската можно выяснить, какими надо пользоваться поправочными коэффициентами, чтобы определить, как распределяется вес снега по всей имеющейся поверхности. Дополнительно решается, каким аэродинамическим сопротивлением ветру обладает крыша.
Вышеуказанные три нагрузки складываются. На основе полученного показателя, а также с учетом схемы расположения листов профнастила, обладающий нужным показателем несущей способности.

Видео по теме:

Какой несущей способностью обладают разные виды профнастила?

Профилированный лист считается намного более прочным материалом по сравнению с листами, обладающими ровными поверхностями. Это обусловлено наличием многочисленных волн, высота которых значительно отличается в разных . Формируются эти волны за счет специфической механической обработки стандартного стального листа.

наиболее прочными считаются листы с обозначением Н, которые дополнительно имеют высокую несущую способность, поэтому они прекрасно справляются даже с самыми серьезными и постоянными нагрузками;
средний показатель имеется у изделий, которые предназначены для формирования стеновых конструкций или настилов, поэтому они обладают обозначением НС;
листы, используемые исключительно для стеновых покрытий и обладающие обозначением С, имеют самую невысокую несущую способность, так как и волны у них отличаются незначительной высотой.

В каких областях применяется данный материал?

Наиболее часто этот материал применяется для:

формирование кровельного покрытия, причем при наличии умений воспользоваться им можно даже на самых сложных и криволинейных формах крыши, а шаг обрешетки может достигать трех или больше метров;
установка несъемной опалубки, причем качественный профлист, предназначенный для создания перекрытий, прекрасно без деформаций и разрушений выдерживает вес от бетонного состава или каркаса, а также используется в качестве листовой арматуры;
формирование композитных перекрытий между этажами, а также организация диафрагм жесткости сооружений, обладающих несущим каркасом из металла;
создание стеновых ограждений для различных построек, причем они могут быть утепленными или холодными, а также сами строения могут предназначаться для разнообразных целей;
монтаж забора из металла, причем он прекрасно смотрится как на частном участке, так и рядом с промышленным объектом;
эффективное применение в промышленном строительстве.

Области применения несущего профнастила

Профнастил несущий Н57 со стандартными размерами

Устройства кровельных покрытий любой конфигурации и сложности с шагом обрешетки до трех и даже более метров.
Монтажа несъемной опалубки, при этом несущий профнастил для перекрытий не только выдерживает без каких-либо деформаций вес бетонной смеси и ее внутреннего каркаса, но и дополнительно выполняет функцию листовой арматуры.
Устройства междуэтажных композитных перекрытий и диафрагм жесткости зданий с металлическим несущим каркасом.
Устройства утепленных и неутепленных наружных стеновых ограждений зданий и сооружений самого различного назначения;

Монтажа металлических заборов как промышленных и гражданских, так и индивидуальных жилых зданий.

Устройство плоской фальцевой кровли, в качестве опорного элемента — профнастил несущий Н75

Несущая способность профнастила — предельно допустимые нагрузки

Несущая способность профлиста, таблица нагрузок

Марка профнастила	Шаг опор, м	Предельная нагрузка при разных схемах опирания, кг/м²
Схема 1	Схема 2	Схема 3	Схема 4
С10-1000-0,6	1,2	50	83	68	64
С18-1000-0,6	1,8	56	140	115	109
С21-1000-0,6	1,8	101	253	208	195
С44-1000-0,55	1,5	512	235	267	256
3,0	64	118	134	128
С44-1000-0,6	1,5	556	307	349	335
3,0	69	154	175	167
С44-1000-0,7	1,5	658	474	540	518
3,0	82	211	264	245
С44-1000-0,8	1,5	747	650	741	711
3,0	93	240	300	280
Н60-845-0,7	3,0	323	230	269	257
4,0	—	—	184	—
Н60-845-0,8	3,0	388	324	378	360
4,0	—	203	254	—
Н60-845-0,9	3,0	439	427	504	482
4,0	—	240	300	—
Н75-750-0,9	3,0	645	617	771	720
4,0	293	247	434	—
Н114-750-0,8	4,0	588	588	735	—
6,0	193	261	—	—
Н114-750-0,9	4,0	659	659	824	—
6,0	218	293	—	—
Н114-750-1,0	4,0	733	733	916	—
6,0	244	325	—	—

Методика расчета прочности кровельного покрытия и выбор марки несущего профлиста

Частный дом с классической двускатной кровлей, покрытой профнастилом

Следовательно, общая нагрузка на профнастил кровельного покрытия в нашем случае составит 8,6+128,6+9,6=146,8 кг/м2.

Несущая способность профлиста с21. Область применения профлистов. Чем важна несущая способность

Области применения несущего профнастила

Профнастил несущий Н57 со стандартными размерами

Устройства кровельных покрытий любой конфигурации и сложности с шагом обрешетки до трех и даже более метров.
Монтажа несъемной опалубки, при этом несущий профнастил для перекрытий не только выдерживает без каких-либо деформаций вес бетонной смеси и ее внутреннего каркаса, но и дополнительно выполняет функцию листовой арматуры.
Устройства междуэтажных композитных перекрытий и диафрагм жесткости зданий с металлическим несущим каркасом.
Устройства утепленных и неутепленных наружных стеновых ограждений зданий и сооружений самого различного назначения;

Монтажа металлических заборов как промышленных и гражданских, так и индивидуальных жилых зданий.

Устройство плоской фальцевой кровли, в качестве опорного элемента — профнастил несущий Н75

Несущая способность профнастила — предельно допустимые нагрузки

Несущая способность профлиста, таблица нагрузок

Марка профнастила	Шаг опор, м	Предельная нагрузка при разных схемах опирания, кг/м²
Схема 1	Схема 2	Схема 3	Схема 4
С10-1000-0,6	1,2	50	83	68	64
С18-1000-0,6	1,8	56	140	115	109
С21-1000-0,6	1,8	101	253	208	195
С44-1000-0,55	1,5	512	235	267	256
3,0	64	118	134	128
С44-1000-0,6	1,5	556	307	349	335
3,0	69	154	175	167
С44-1000-0,7	1,5	658	474	540	518
3,0	82	211	264	245
С44-1000-0,8	1,5	747	650	741	711
3,0	93	240	300	280
Н60-845-0,7	3,0	323	230	269	257
4,0	—	—	184	—
Н60-845-0,8	3,0	388	324	378	360
4,0	—	203	254	—
Н60-845-0,9	3,0	439	427	504	482
4,0	—	240	300	—
Н75-750-0,9	3,0	645	617	771	720
4,0	293	247	434	—
Н114-750-0,8	4,0	588	588	735	—
6,0	193	261	—	—
Н114-750-0,9	4,0	659	659	824	—
6,0	218	293	—	—
Н114-750-1,0	4,0	733	733	916	—
6,0	244	325	—	—

Методика расчета прочности кровельного покрытия и выбор марки несущего профлиста

Частный дом с классической двускатной кровлей, покрытой профнастилом

Следовательно, общая нагрузка на профнастил кровельного покрытия в нашем случае составит 8,6+128,6+9,6=146,8 кг/м2.

Главная → Тех. документация → Номенклатура профилированных настилов и справочные значения нагрузок

Таблица 1. Предельные равномерно распределенные нагрузки на профилированные настилы

Марка профнастила Шаг опор, м.Схема 1, с одним пролетом Схема 2, с двумя пролетами Схема 3, с тремя пролетами Схема 4, с четырьмя пролетами

С8-1150-0,6	1,0	86	143	118	110
1,2	50	83	68	64
С13-1150-0,6	1,2	130	216	180	170
1,5	65	105	90	85
1,8	40	65	54	50
С17-1090-0,6	1,5	97	242	136	187
1,8	56	140	115	109
2,0	41	102	84	79
С18-1150-0,6	1,5	97	242	136	187
1,8	56	140	115	109
2,0	41	102	84	79
СВ18-1100-0,6	1,5	97	242	136	187
1,8	56	140	115	109
2,0	41	102	84	79
С20-1100-0,6	1,5	97	242	136	187
1,8	56	140	115	109
2,0	41	102	84	79
С21-1000-0,6	1,8	101	253	208	195
2,0	74	184	152	145
НС35-1000-0,55	1,5	432	247	282	271
3,0	54	124	104	111
НС35-1000-0,6	1,5	471	322	365	350
3,0	54	124	104	111
НС35-1000-0,7	1,5	549	493	560	537
3,0	68	172	133	142
НС35-1000-0,8	1,5	627	670	762	752
3,0	78	198	153	164
С44-1000-0,55	1,5	512	235	267	256
3,0	64	118	134	128
С44-1000-0,6	1,5	556	307	349	335
3,0	69	154	175	167
С44-1000-0,7	1,5	658	474	540	518
3,0	82	211	264	245
С44-1000-0,8	1,5	747	650	741	711
3,0	93	240	300	280
НС44-1000-0,7	3,0	81	248	285	273
Н57-900-0,7	3,0	210	190	220	226
Н57-900-0,8	3,0	253	230	276	270
Н57-750-0,7	3,0	290	262	309	295
4,0	91	170	199	190
Н57-750-0,8	3,0	337	365	426	409
4,0	106	205	256	245
Н60-845-0,7	3,0	323	230	269	257
4,0	102	172	184	175
Н60-845-0,8	3,0	388	324	378	360
4,0	122	203	254	241
Н60-845-0,9	3,0	439	427	504	482
4,0	138	240	300	286
Н75-750-0,8	3,0	582	527	659	615
4,0	248	296	370	345
Н75-750-0,9	3,0	645	617	771	720
4,0	293	347	434	405
Н114-750-0,8	4,0	588	588	735	См. примечание
6,0	193	261	См. примечание
Н114-750-0,9	4,0	659	659	824
6,0	218	293	См. примечание
Н114-750-1,0	4,0	733	733	916
6,0	244	325	См. примечание
Н114-600-0,8	4,0	602	612	765
6,0	201	272	См. примечание
Н114-600-0,9	4,0	685	689	862
6,0	228	306	См. примечание
Н114-600-1,0	4,0	771	771	917
6,0	258	345	См. примечание
Н153-840-0,75	5,0	315 — 432	229 — 430	277 — 538	до 502
6,0	212 — 301	169 — 299	205 — 374	до 349
9,0	55 — 133	81 — 132	97 — 166	до 155
Н153-840-1,0	5,0	503 — 602	368 — 630	446 — 787	до 736
6,0	285 — 418	270 — 438	329 — 547	до 511
9,0	74 — 184	129 — 193	131 — 242	до 226
Н153-840-1,5	5,0	736 — 968	742 — 968	899 — 1210	до 1129
6,0	417 — 673	543 — 673	662 — 841	до 784
9,0	108 — 298	244 — 298	191 — 372	до 347
Н158-750-0,75	5,0	394	273	330	Нет данных
6,0	244	201	245
9,0	64	96	119
Н158-750-1,0	5,0	579	436	529
6,0	328	319	390
9,0	86	152	181
Н158-750-1,5	5,0	852	827	1005
6,0	482	602	736
9,0	126	285	265

Примечания:

В соответствии с ГОСТ 24045-94 профилированные листы должны изготавливать: для листов Н и НС — длиной от 3 до 12 м, кратной 250 мм; для листов НС и С — длиной от 2,4 до 12 м, кратной 300 мм. По согласованию изготовителя и потребителя возможно изготовление листов более 12 м.
Расчеты предельной равномерно распределенной нагрузки на профнастилы или расчет нагрузки на профлист из условия несущей способности можно проводить по различным методикам (см.
например нагрузки для профнастила Н153-840). Приведенные выше значения нагрузок предназначены для розничных и мелкооптовых потребителей (покупателей), применяющих профнастил для целей индивидуального строительства в незначительных по размерам и несложных в конструктивном отношении строительных объектах (ангары, навесы, торговые павильоны, палатки, дачные дома, временные и постоянные ограждения и т.д.). В случае использования профнастила в сложных и ответственных элементах конструкций промышленных, культурно-развлекательных, торгово-бытовых, складских и жилых зданий и сооружений в целях обеспечения безопасности их монтажа и эксплуатации необходима детальная проработка конкретного архитектурно-строительного проекта в специализированных региональных или центральных проектно-строительных организациях.

Назначение: профнастил (профлист) Н114 используется для возведения кровли, организации несущих конструкций, перекрытий и в качестве несъёмной опалубки.

Несущая способность профнастила

Полезная (рабочая) ширина: 600 мм.

Габаритная (полная) ширина: 646 мм.

Используемая заготовка: прокат листовой оцинкованный в рулоне и прокат листовой оцинкованный с односторонним или двухсторонним полимерным покрытием по каталогу RAL.

Профилированный лист (профлист) Н114 возможно изготовить из заготовки толщиной, указанной ниже в таблице характеристик.

Стандартная длина профлиста (профнастила) Н114 составляет от 2 м до 12 м. По дополнительному согласованию имеется возможность изготовить листы как менее 2 м длиной, так и более 12 м (до 17,5 м).

Профилированный лист (профлист) изготавливается по Стандарту организации СТО 57398459-18-2006 (СТП/ПП/18) от 28 марта 2006г.


Тип профиля	Толщина мате- риала, мм	Площадь сечения F, см2	Масса 1 м длины, кг	Справочные величины на 1 м ширины	Масса 1 м2, кг	Ширина заго- товки, мм
При сжатых узких полках	При сжатых широких полках
Момент инерции, Ix, см4	Момент сопро-тивления, см3	Момент инерции, Ix, см4	Момент сопро-тивления, см3
Wx1, см3	Wx2, см3	Wx1, см3	Wx2, см3
Н114-600-0,7
Н114-600-0,8
Н114-600-0,9
Н114-600-1
Н114-600-1,2

Для создания надежной и долговечной конструкции кровли используется несущий профнастил для перекрытий, который имеет ряд особенностей и достоинств. Данный материал представлен в нескольких марках, отличающихся техническими свойствами и характеристиками, конструкцией и уровнем прочности, жесткостью. Необходимые параметры и свойства несущего профнастила определяются в зависимости от условий эксплуатации конструкции, предполагаемой нагрузки на кровлю и прочих важных факторов. В любом случае обязательным является точный расчет все параметров и учет особенностей материала.

Профнастил в таблицах и цифрах

Особенности несущего профнастила

Металлический профилированный лист отличается большим разнообразием. Такой материал востребован в строительстве самых различных сооружений и объектов. Особенным видом гофролиста является несущий профнастил, отличающийся высоким уровнем жесткости и прочности. Материал подходит для создания настила кровли, перекрытий и прочих важных элементов здания. Характеристики несущего листа обеспечивают безопасность и надежность дома.

Виды профнастила имеют такой параметр как несущая способность. Данный показатель является важным, так как определяет степень надежности листа. Металлические изделия имеют достаточно простую технологию изготовления, которая позволяет получить материал с хорошей степенью жесткости. Для этого рулонные стальные листы обрабатываются на профилегибочных станках и поэтому элементы приобретают ребра жесткости. Данные конструктивные детали могут иметь различную высоту гребня, форму и характеристики.

Собственный вес несущего профнастила хорошо сочетается с высоким уровнем жесткости и надежности. Такие качества обеспечивают применение элементов в следующих целях:

Устройство покрытия кровли различного типа и с большим шагом обрешетки три и более метра;
Надежная опалубка несъемного типа для монолитных перекрытий, конструкции крыши зданий;
Междуэтажные перекрытия из композитных материалов, диафрагмы жесткости сооружений с несущим металлическим каркасом;
Стеновые наружные ограждения различного типа конструкции.

Высокая степень надежности и оптимальные характеристики, которые имеет профнастил несущий, позволяют использовать металлические листы для строительства сооружений, подвергающихся интенсивной и существенной нагрузке. В суровых климатических условиях данный материал также отличается практичностью, но при этом важно соблюдать технологию монтажа. В любом случае несущий профнастил для кровли — материал, который надежен, долговечен и безопасен.

Металлические элементы востребованы в строительстве. Характеристики и конструктивные особенности листов позволяют уменьшить сроки изготовления сооружений, а также затраты на строительство. Например, марка несущего профнастила Н75 имеет ряд особенностей, позволяющих осуществлять монтаж с большим шагом обрешетки или величиной расстояния между прогонов в 5 или 7 метров. В данном случае сокращаются затраты на создание основы для профнастила, но обеспечивается высокий уровень надежности кровли, которая может выдержать существенную нагрузку.

Выбор оптимальной марки для создания настила крыши или перекрытий осуществляет в зависимости от необходимого уровня характеристик. При этом важно учитывать следующие свойства и параметры материала:

Размеры листа, а также полезную ширину, которая рассчитывается с учетом нахлеста;
Толщину металлического листа — может быть в диапазоне от 0,6 до 1,5 мм, но данный параметр определяет прочность покрытия;
Тип покрытия, например, оцинкованный материал отличается низкой устойчивостью к влажности и химическим воздействиям, а элементы с полимерным слоем имеют более высокую степень характеристик;
Высота профиля подбирается с учетом наклона крыши, то есть, чем больше угол, тем меньшая высота профиля требуется при монтаже;
Форма профиля, которую имеет профнастил несущий, играет важную роль в определении степени жесткости и прочности профилированного листа.

Качественный несущий профнастил для перекрытий позволяет создать конструкцию с высокой степень надежности. При этом материал устойчив к перепаду температур, химическим и механическим воздействиям. Срок службы листов с покрытием пурал составляет более 50 лет, но важное значение имеет правильный монтаж. Соблюдение технологии крепления металлических элементов позволяет создать не только практичное покрытие, но и обеспечить хорошую звукоизоляцию.

Перед выбором металлического листа важно сделать расчет всех характеристик, необходимой несущей способности элементов, а также других параметров. После этого можно подбирать оптимальный материал, который имеет маркировку «Н», обозначающую несущий вид листа. Такой подход позволяет создать надежную конструкцию крыши или перекрытий, настила кровли или другого сооружения.

Оптимальная несущая способность профнастила представляет собой существенный параметр, который всегда учитывается при применении листов в строительстве. Качественный, надежный и универсальный профнастил несущий соответствует всем необходимым требованиям и стандартам. Стоимость данного вида является достаточно высокой по сравнению с изделиями, обладающими более низкими характеристиками. При этом данный профилированный лист является более доступным, чем другие материалы, например, металлочерепица, для обустройства крыши или перекрытий.

Долговечный профнастил несущий представлен в широком ассортименте. Различные марки отличаются показателем несущей способности, техническими характеристиками и конструктивными особенностями. Именно поэтому перед выбором важно сделать точный расчет необходимых параметров, благодаря чему несущий профнастил для перекрытий обеспечит качество сооружения.

Содержание статьи

профнастил несущий

В последние годы в строительстве стал широко использоваться профилированный металл, который получил название — профлист или профнастил, изготавливаемый из металлического листа, оцинкованного или окрашенного специальными полимерными составами. По своему назначению этот строительный материал подразделяется на кровельный, стеновой и несущий профнастил. Наша статья посвящена обзору последней разновидности материала, которая применяется для обустройства кровельныйх .

При изготовлении несущего профнастила, металлическая пластина, толщиной от 0,5 и до 1 мм, поставляемая в рулонах с металлургического комбината, проходит через прокатный стан, в результате чего металлический лист принимает тот или иной профиль. Профили могут быть в виде трапеции, или полукруглой волны.

Профилированный металлический лист намного лучше выдерживает нагрузки, чем плоский, поскольку профили в этом случае выступают как ребра жесткости.

Достоинства несущего профлиста

Преимущества данного материала перед другими строительными материалами очевидны:

-недорогая стоимость
-пожаробезопасность
-небольшой вес, что способствует уменьшению расчетных нагрузок на стены и фундамент, и как результат – удешевление строительства
-несущий профнастил не подвергается коррозии
-выдерживает большие ветровые и снеговые нагрузки
-не теряет своего внешнего вида и прочности в течении 30-50 лет
-широкая цветовая гамма, что позволяет вести строительство в эстетических нормах
-небольшой вес обеспечивает легкость при доставке и простоту монтажа в любое время года.

Область применения профилированного металлического листа

Несущий профлист используется в промышленном и гражданском строительстве в качестве кровельного материала, ограждающих конструкций, облицовочного материала стен зданий и сооружений, как несъемная опалубка при устройстве монолитных конструкций.

Область применения профлиста не ограничена. В частном жилищном строительстве профнастил зачастую используется для возведения заборов, в качестве кровельного материала для домов и других хозяйственных построек.

Технические характеристики и некоторые марки

Промышленностью выпускается достаточно много разновидностей профлиста, которые имеют свои обозначения.

Например, Н 60 845 (ГОСТ 24045-94) -большая буква «Н» означает — несущая способность профнастила , а стоящие рядом цифры указывают на высоту профиля, соответствующую 60 мм и ширине листа равной 845 мм.

НС 35 – толщина стального листа составляет 0,5-0,8 мм, шириной 1250 мм, высота ребра жесткости – 35 мм. Используется для устройства ограждающих конструкций, несъемной опалубки, в качестве кровельного материала на небольших объектах.
Н-57 900 – профлист шириной 900 мм и с высотой профиля 57 мм, производится по ТУ производителя, однако несущая способность профлиста должна отвечать требованиям ГОСТ 24045-94. Шаг обрешетки для профиля этой марки не должен быть больше трех метров.
Н- 60 стальной профильный лист с несущей способностью, высота профиля составляет 60 мм, ширина листа 1250 мм. Применяется для несъемной опалубки, в качестве кровельного материала, и может заменяться профлистом Н 57-750. Шаг обрешетки также должен выдерживаться в пределах 3 метров.
Н-158 –чаще имеет название «европрофиль» с самой большой высотой профиля, равному 158 мм. Применяется при максимальных нагрузках.

В дополнение можно сказать, что марки профнастила – Н-75, НС- 44, Н- 57, Н- 60, НС-35 обязаны соответствовать ГОСТ 24045-94.

Выбор профнастила

Выбирая материал для кровли или других нужд, следует учитывать его прочность и способностью сопротивляться различным нагрузкам, которые обязательно действуют на любую конструкцию.

Расчет несущей способности профнастила производится при составлении проекта строящегося здания или сооружения. Вначале учитываются все нагрузки, после действия которых профнастил не должен деформироваться и терять свою прочность. В качестве нагрузок рассматриваются статические т. е. постоянные нагрузки, в которые входят собственный вес кровельного материала, вес ограждающих конструкций.

Временные нагрузки включают в себя — вес снегового покрова для данного региона, ветровая нагрузка, временные нагрузки в виде веса людей или какого-либо оборудования. Значительное влияние в расчетах оказывает правильное устройство кровельной системы. Большие пролеты между стропилами или несущей обрешеткой, не отвечающие техническим характеристикам определенной марки профнастила, способны вызвать снижение прочности кровельного материала и привести к деформации.

Стоимость материала

Цена несущего профнастила напрямую зависит от его прочности. Естественно, что чем толще сталь, тем прочность материала будет выше. Точно так же будет высокой прочность профнастила, если высота профиля будет большой.

Металлические профилированные листы выпускаются в различных вариантах, каждый из которых, как правило, предназначен для определенных целей, даже нестандартных. Они значительно лучше, чем плоские, противостоят нагрузкам, так как профили в данном случае выступают в качестве ребер жесткости.
Самый практичный из имеющихся в наше время стройматериалов – несущий профнастил. Это универсальный материал, который подходит для использования в любой области строительства. Этот тип профлиста довольно часто используют для устройства различных перекрытий, испытывающих достаточно высокие нагрузки. Не случайно же его называют несущим.
Очень важной характеристикой материала является несущая способность. От этого параметра зависят нагрузки профнастила, от воздействия которых конструкция из этого материала не подвергается деформациям или разрушениям.
Отличительные качества несущего профлиста
Как и другие профилированные материалы, несущий профлист имеет гофрированную поверхность. Технология изготовления этого материала заключается в следующем: рулонная или листовая холоднокатаная сталь, толщина которой колеблется в пределах от 0,5 до 1,00 мм, пропускают через профилегибочный стан, придавая листу профиль с добавочными продолговатыми углублениями. Несущая способность профлиста и без того достаточно высокая, а эти углубления многократно повышают жесткость материала.
Эти листы имеют наибольшую толщину (для сравнения отметим, что усредненная толщина простого профлиста – 0,5 мм).
Гофры формируют высоту около 6 – 11,4 см, что также выделяет эти профилированные листы на фоне других.
Использовать несущий профлист для перекрытий намного выгоднее, чем тяжелые и громоздкие железобетонные плиты.
На заметку
Отметим, что средний вес одного квадратного метра металлопрофиля не превышает восьми килограмм.
Таблица: несущая способность плит НРВ и профнастила
Преимущества несущего профлиста
- Необычная надежность при довольно легком весе. Перекрытие из несущего профнастила, в отличие от бетонных перекрытий из бетона, фактически не оказывают существенного давления ни на стены построек, ни на фундамент. Таким образом, в результате уменьшения расчетных нагрузок, легкости при транспортировке и простого монтажа удешевляется строительство.
- Невысокая стоимость материала.
- Несущий профнастил имеет высокие показатели стойкости к различного рода воздействиям: влаги, низкой температуры, ветровым, снеговым и механическим нагрузкам, ультрафиолету, пожаробезопасны.
Маркировка материала
Листы профнастила отмечены маркировкой, которая указывает на их главное назначение. Материал, о котором идет речь в статье, отмечен в номенклатуре начальной буквой слова «несущий» – «Н».
Высокие показатели несущей способности дают возможность использовать их для перекрытия малоуклонных крыш (до 7°). Следует отметить, что чем толщина листов больше, тем больший вес снежного слоя они могут выдержать. Такой материал практически незаменим для больших крыш, где зимой скапливается особенно много снега.
Активно используют несущий профлист и при формировании межэтажных перекрытий в качестве опалубка. В нее вкладывается арматура, которую заливают бетоном. Таким образом отпадает необходимость в использовании дополнительных материалов, монтаж предельно упрощается и обходится значительно дешевле.
На заметку
В ассортимент входят также гофрированные листы марка «НС», то есть несуще-стеновые. Они отличаются от несущих меньшей высотой гофры – порядка 3,3–4,4 см. Очевидно, что слишком высокая нагрузка для них неподъемная, поэтому их преимущественно применяют для обшивки стен и крыш, но никак для устройства мощных перекрытий.
Для профлистов «Н» не требуется дополнительное окрашивание, поскольку они уже имеют защитный слой – цинковый или цинково-полимерный. Тем более, что всегда можно подобрать подходящий цвет материала, благо, что выбор действительно большой.
Буквенную маркировку дополняют цифрой, которая указывает на высоту гофры.
Универсальной маркой материала, который использовать и при возведении опалубки, устройстве межэтажных перекрытий, ограждающих элементов, кровельных работ является несущий профилированный лист Н57.
Он рассчитан на значительные нагрузки. Расстояние между опорами можно выбрать достаточно большим, и это никак не отразится на прочности конструкции. Профнастил этой марки очень востребован в достаточно снежных районах.
Высота профиля в 57 см позволяет противостоять и серьезным ветровым нагрузкам. Кроме того, несущими профилированными листами Н57 можно перекрывать пролеты, достигающие 3 м. Многие строители отдают ему предпочтение из-за оптимального сочетания цена/качество, ширины листов и их несущих характеристик. Не случайно же, при строительстве того или иного объекта в основе большинства расчетов по определению предельных нагрузок лежит именно этот материал.
Как рассчитать несущую способность профнастила
Этот параметр зависит от допустимых нагрузок, воздействие которой не приводит к деформациям, разрывам или иным разрушениям конструкции из профлиста.
Предельные значения определяются также схемами укладки и шириной пролетов. Самыми популярными считаются одно-, двух-, трех- и четырехпролетные схемы укладки.
Ширина пролетов может изменяться в пределах одного-шести метров. При этом крайняя опора в месте сопряжения с несущим профнастилом должна быть шире 40 мм, а средние – шире 80 мм.
Для несущих профлистов с высотой гофры не менее 100 мм и шаге опор в 6 м возможны только двух- и однопролетные схемы настила, поскольку длина профилей обычно не более 12,5 м (согласно условиям транспортировки, а также технологии монтажа).
При выборе материала пользуются таблицами несущей способности рифленого листа, которые рассчитаны для профилей конкретной толщины. Если нужно работать с листами другой ширины, то искомое табличное значение умножают на отношение толщины профиля из таблицы и толщины используемого.
Пример расчета
Допустим строительство двускатной кровли, имеющей уклон 35°, и проекцией ската в 6 м происходит в Московской области.

Формируется этот материал из листовой либо рулонной путем обработки ее на специально предназначенных для этого станках. В процессе изготовления плоская металлическая поверхность приобретает характерную волнистую либо гофрированную форму.

Несущая способность профлиста

Область применения профлистов

Он используется в качестве кровельного покрытия в частном и промышленном строительстве. Такие крыши обладают отличными характеристиками, презентабельным внешним видом и длительным периодом эксплуатации, достигающим более 50 лет.

Незаменим несущий профнастил и при формировании несъемной опалубки, так как он способен без ущерба для своей целостности выдерживать запредельные нагрузки в виде веса бетонного раствора.
Благодаря своей высокой несущей способности, профнастил широко используется для перекрытий, обустраиваемых в строениях различного назначения.
Профлисты используются для обустройства межэтажных перекрытий и диафрагм жесткости для различных зданий.

Он незаменим при формировании стеновых оградительных конструкций для строений самого разного типа.
Несущий профнастил используется для обустройства оградительных конструкций как в частном, так и промышленном строительстве.

Расчет несущей способности профлиста

Только точный расчет несущих характеристик позволит правильно подобрать этот материал. Например, если у нас строение обустроено двускатной крышей с углом наклона кровельных скатов 35 градусов, то в этом случае проекция его ската на горизонтальную поверхность будет равняться 6 м.

Можно узнать, если известна общая площадь кровли с обязательным учетом размеров нахлестов на основании того, что 8,6 кг покрытия приходятся на его 1 м².

И производится на основании определения месторасположения строительства. В том случае, если дом возводится в Москве или ее пригороде, то необходимо помнить о том, что эта область относится к III снеговому району, в котором снежные нагрузки равняются 180 кг на 1 м².

С учетом угла наклона кровельных скатов интенсивность снеговой нагрузки можно высчитать следующим образом: 180 х (60–35)/(60–25). В результате мы получим 128 кг на 1 м², при этом принятый угол наклона скотов равняется 35 градусам. После этого переходим к высчитыванию ветровых нагрузок.

Это тоже интересно:

Несущая способность профлиста. Подбор профлиста по несущей способности

При выборе материалов для возведения конструкций разного рода зданий и сооружений во многих случаях должна учитываться и их несущая способность. Касается это, конечно же, в том числе и профлиста. Несущую способность такого материала обычно определяют по специальным таблицам.

Что собой представляет

Изготавливается профлист из листовой или рулонной стали путем обработки ее на специальных гибочных станках. Характерной особенностью этого материала является наличие волн разной высоты. В отличие от обычных плоских стальных листов, профнастил характеризуется повышенной прочностью.

Волны в таком материале, помимо всего прочего, выполняют роль ребер жесткости. Конечно же, выше, в сравнении с обычной рулонной сталью, у профлиста и несущая способность.

Сферы применения

В частном домостроении профлист чаще всего используется для обшивки кровель домов, разного рода хозяйственных сооружений, пристроек, малых архитектурных форм и т. д. Многие владельцы загородных участков также возводят с использованием этого материала заборы. Помимо этого, профнастил достаточно часто используется для сборки разного рода металлических построек небольших размеров — хозблоков, гаражей.

Поскольку стоит такой материал не слишком дорого, в частном домостроении его иногда используют и для бюджетной обшивки фасадов жилых зданий. В некоторых случаях из профлиста может изготавливаться и несъемная опалубка для заливки межэтажных перекрытий.

Разновидности материала

Использоваться при возведении конструкций зданий и сооружений может профлист:

Основным преимуществом материала первого типа считается его невысокая стоимость. Цена на профнастил с полимерным покрытием выше. Но такой материал выглядит гораздо более эстетично, чем листы с цинковым напылением. К тому же и прослужить такой профнастил в последующем может гораздо дольше. Одним из свойств полимерного слоя этого материала является то, что он надежно защищает металл листов от коррозии. Единственным недостатком профнастила этой разновидности считается то, что монтировать его приходится максимально аккуратно. При появлении на полимерном слое механических повреждений выполнять свои функции он, по понятным причинам, прекращает.

Во многих случаях частным застройщикам приходится выполнять подбор профлиста и по несущей способности. В этом плане весь выпускаемый современной промышленностью материал такого типа классифицируется на:

Материал первой разновидности используется обычно для возведения всевозможных конструкций, не подвергающихся в процессе эксплуатации серьезным нагрузкам. Это могут быть, к примеру, забор или фасадная обшивка.

Кровельный профлист используется, как уже можно судить по его названию, в основном для отделки скатов крыш. Кроме того, такой материал со значительной высотой волны часто применяется для монтажа несъемной опалубки при заливке перекрытий.

Разного рода металлические сооружения — гаражи и хозблоки — обычно также возводятся из кровельного несущего профнастила. В данном случае этот материал может использоваться как для сборки стен, так и обшивки крыши.

На что следует обратить внимание при выборе

Помимо назначения, при покупке такого материала в первую очередь обязательно стоит посмотреть на высоту его волны. Чем этот параметр будет выше, тем большую нагрузку в последующем сможет нести обшивка.

Конечно же, при покупке профлиста стоит обращать внимание и на его внешний вид. Оцинкованный материал этого типа подходит для возведения не слишком дорогих и долговечных конструкций. Иногда такой профлист используют, к примеру, для обшивки кровель хозяйственных построек или возведения заборов.

Фасады домов и кровли обшивают обычно листами с полимерным покрытием. Такой же материал рекомендуется использовать и для монтажа опалубки для перекрытий. Заменить листы при ржавлении в таких конструкциях в последующем будет попросту невозможно. Поэтому цинковый материал в данном случае применять не рекомендуется.

Еще один параметр, на который обращают внимание при покупке профлиста — это длина и ширина. Размеры листы этого материала обычно имеют не слишком большие. Согласно ГОСТ, длина их не может превышать 12 м. Более габаритный материал выпускается промышленностью только по ТУ. Чаще всего в продаже сегодня можно встретить листы этого типа длиной 3, 4, 5, 6 и 12 м.

Что такое несущая способность

Основная характеристика, на которую следует обращать внимание при покупке такого материала, — это его прочность. Помимо высоты волны, несущая способность профлиста зависит и от толщины использованной для его изготовления стали.

Металл для производства такого материала производится с учетом требований ГОСТ 24945-2010. Толщину профлист может иметь 0,4-1,2 мм. Поставляется сталь на фабрики, занимающиеся изготовлением такого материала, обычно в рулонах, вес которых может составлять 5-8 тонн.

Иногда в продаже можно встретить и алюминиевый профнастил. Толщина таких листов обычно варьируется в пределах 0,5-1,0 мм. Используется материал этой разновидности в основном только как облицовочный. По прочности стальному он значительно уступает. Единственным его преимуществом является устойчивость к коррозии.

Высота волны профнастила любых разновидностей варьируется обычно в пределах 8-44 мм. При этом ребра жесткости у листов этого типа могут иметь разный профиль в сечении — волнообразный, трапециевидный и т. д.

Высоту волны материала при покупке можно определить прежде всего по маркировке. Стеновой лист этого типа помечается, согласно ГОСТ, буквой «С». Кровельный несущий профнастил маркируется обычно как «Н». После буквы в маркировке этого материала обычно идут цифры. По ним то и можно определить высоту волны листов. К примеру, для профнастила Н114 этот показатель будет составлять 114 м.

Как определить несущую способность

Никаких сложных расчетов при покупке профнастила алюминиевого или стального владельцам загородных участков, решившим возвести из такого материала какую-либо конструкцию, выполнять в большинстве случаев не нужно. Использовать разного рода формулы обычно приходится только для листов, изготовленных по ТУ.

Материал же, выпущенный по ГОСТ, имеет стандартные толщину, размеры и высоту профиля. Соответственно, и несущая способность профлиста определенных марок давно определена специалистами. Узнать параметры прочности материала той или иной марки можно из специальной таблицы.

Показатели несущей способности

Для определения этой характеристики строителю нужно знать лишь следующие параметры:

Определяется несущая способность профлиста в килограммах на 1 м2. При выборе листа для кровли учитывают в первую очередь ветровые и снеговые нагрузки на скаты. Эти параметры также определяются по таблицам для каждого конкретного региона. В соответствии с такими показателями и выбирается профлист по толщине и высоте волны нужной марки.

Самые популярные марки

В частном домостроении обычно используется материал:

для быстровозводимых конструкций, стеновой облицовки — НС35;
для навесов, малых архитектурных форм — Н57;
для несъемных опалубок, кровель — Н60;
для несущих каркасных конструкций — профнастил H75.

Для крыш зданий с большими пролетами и стеновых сооружений значительной высоты чаще всего при этом применяется профлист марки Н114.

Смотрите также

Ендова на кровле фото
Профнастил сп20 технические характеристики
Опора для кровли
Каркас кровли из дерева
Кровля из черепицы
Расценки демонтажа кровли из шифера
Кровля какую выбрать для дачи
Кровля что это такое
Чем отличается капитальный ремонт от текущего ремонта кровли
Материал для кровли крыши беседки
Как правильно установить карнизную планку на кровлю из шингласа

Виды и различия профнастила – Stroim24.

info

Марки профлиста: какой выбрать профнастил для кровли в зависимости от величины расчетной нагрузки?

Как уже говорилось выше, одной из главных характеристик металлического профилированного листа является его несущая способность, которая определяется высотой трапеции профиля. В таблице ниже показано, какой бывает профнастил для крыши с наибольшей несущей способностью, его характеристики и область применения.

Характеристики марок несущего профлиста
Марка профнастила	Высота профиля	Толщина металла, мм	Вес 1 м² профнастила, кг	Область применения
Н60	60	0,5-0,9	5-12	Несущие конструкции и скатная кровля
Н75	75	0,7-1,0	9,25-12,9	Несущие конструкции, потолки, несъемная опалубка, плоские и скатные кровли.
Н114	114	0,7-1,2	10,2-16,0	Монтаж перекрытий модульных зданий и сооружений, несъемная опалубка железобетонных перекрытий, плоскаяи скатная кровля с шагом опор до 6м.

Для того чтобы определиться, какой нужен профнастил для крыши в Вашем случае, необходимо достаточно точно знать нагрузку, которую будет выдерживать кровля в процессе эксплуатации. Для этого необходимо определить снеговую и ветровую нагрузку, действующую на нашу крышу.

Снеговая нагрузка зависит от региона, в котором находится строящееся здание. Так для 3-его снегового района она составляет 180 кг/м². Расчетная ветровая нагрузка в этом же регионе будет равна 32 кг/м2.

Определяя ветровую нагрузку для конкретной кровли нужно учесть ее уклон. Для этого расчетную величину ветрового давления умножают на соотношение высоты кровли к длине проекции ее ската. К полученной суммарной нагрузке нужно прибавить вес самого профнастила.

В зависимости от полученного результата и определяем, какой профнастил для кровли нам нужен. Предельно допустимые нагрузки для наиболее распространенных марок профлиста приведены в таблице.

Таблица предельных нагрузок
Марка профнастила	Шаг опор, м	Предельная нагрузка, кг/м²
Схема опирания 1	Схема опирания 2	Схема опирания 3	Схема опирания 4
С10-1000-0,6	1,2	50	83	68	64
С18-1000-0,6	1,8	56	140	115	109
С21-1000-0,6	1,8	101	253	208	195
С44-1000-0,55	1,5	512	235	267	256
3,0	64	118	134	128
С44-1000-0,6	1,5	556	307	349	335
3,0	69	154	175	167
С44-1000-0,7	1,5	658	474	540	518
3,0	82	211	264	245
С44-1000-0,8	1,5	747	650	741	711
3,0	93	240	300	280
Н60-845-0,7	3,0	323	230	269	257
4,0	–	–	184	–
Н60-845-0,8	3,0	388	324	378	360
4,0	–	203	254	–
Н60-845-0,9	3,0	439	427	504	482
4,0	–	240	300	–
Н75-750-0,9	3,0	645	617	771	720
4,0	293	247	434	–
Н114-750-0,8	4,0	588	588	735	–
6,0	193	261	–	–
Н114-750-0,9	4,0	659	659	824	–
6,0	218	293	–	–
Н114-750-1,0	4,0	733	733	916	–
6,0	244	325	–	–

Так, например, при расстоянии между опорами 3 м, предельно допустимая нагрузка для профнастила Н60-845-0,8 составляет 360 кг/м², а для профнастила Н57-750-0,8 — 409 кг/м². Как видно из приведенного примера, на выбор, каким профнастилом лучше крыть крышу, существенно влияет не только высота трапеции профиля, но и ширина листа.

Помимо вышеперечисленного, принимая решение, каким профлистом лучше крыть крышу, нужно учитывать и толщину металла. От толщины металла напрямую зависит срок службы кровельного покрытия. Считается, что увеличение толщины профнастила на 0,1 мм продлевает срок службы кровельного покрытия приблизительно на 5 лет.

Кроме этого, от толщины металла зависит и несущая способность профилированного листа. Для примера, несущая способность профнастила Н57-750, толщиной 0,7 мм составляет 295 кг/м², а тот же профлист толщиной 0,8 мм выдержит уже нагрузку 409кг/м².

Таким образом, изменяя толщину и ширину листа, вы можете добиться почти трехкратной разницы в предельно допустимой нагрузке для одной и той же марки профлиста

Это важно, если площадь вашей крыши большая, поскольку от того, какой профнастил для кровли будет использоваться, серьезно зависит и стоимость ее перекрытия

В частности, вы можете взять профлист с высотой трапеции 57 мм, но с большой толщиной металла и меньшей шириной листа. По своей несущей способности данный вариант будет даже превосходить профнастил Н-60 с минимальной толщиной листа, и не будет критически проигрывать Н-75.

Перед тем, как выбрать профнастил для кровли с небольшим уклоном и большим расстоянием между опорами, необходимо уточнить есть ли у профиля дополнительные ребра жесткости. Несмотря на кажущуюся незначительность, они серьезно повышают несущую способность профлиста.

Поскольку для крыши важна не только несущая способность, но и максимальная герметичность, этот критерий также стоит учитывать, решая какой профлист выбрать для крыши. В частности, если есть возможность, лучше остановится на кровельном профнастиле с капиллярной канавкой по краю листа. В этом случае даже нахлест в одну волну позволит обойтись без дополнительной герметизации стыков.

Отличия кровельного профнастила от профнастила для забора

Кровельный лист тоньше и легче. На этот материал при эксплуатации воздействует меньшая нагрузка. Забор испытывает большие напряжения. Особенно это заметно в сильный ветер. Поэтому лист для забора лучше выбирать толстый.

Кровельный профнастил имеет меньшую высоту волны, чем стеновой. Это также связано с меньшей расчётной нагрузкой. При укладке на сплошное основание из фанеры или OSB модно использовать материал с высотой волны всего 10-20 мм. Чем больше расстояние между досками основания, тем большая высота волны требуется.

Кровельный профнастил лучше выбирать с качественным антикоррозийным покрытием. Ремонт крыши – сложное и дорогое дело. Чем дольше лист пролежит без повреждений, тем лучше для хозяина крыши. Для забора можно использовать материал с меньшей степенью защиты, так как поменять при необходимости лист несложно. К тому же от забора не требуется герметичности, и мелкие повреждения, появляющиеся через 10-20 лет эксплуатации, не столь критичны.

Кровельный профлист отличается от стенового особой формой замка, обеспечивающей большую герметичность в области стыка.

Срок службы материала

Однозначного ответа, как материал прослужит дольше, конечно же, нет. Все зависит от вспомогательных факторов: качества продукции, уровня покрытия, квалифицированности кровельщиков. Так, простой оцинкованный профлист, конечно же, прослужит много меньше, чем металлочерепица, покрытая пуралом. А поврежденная при монтаже металлочерепица с плохо прижатыми саморезами заржавеет гораздо быстрее даже простой оцинковки.

Однако чем отличается металлочерепица от профлиста, так это максимальным сроком службы. У профнастила он может достигать 50 лет, тогда как у металлочерепицы редко выходит за пределы 25 лет. Более того, как правило, после первых 15 лет эксплуатации кровли из металлочерепицы ей уже необходим косметический ремонт с заменой некоторых листов.

Поэтому точно сказать можно только одно: при одинаковом качестве покрытия, уровне монтажа и производства, профнастил, несомненно, прослужит дольше металлочерепицы.

Сферы применения марки С21

Несмотря на «стеновую» маркировку, размеры листа профлиста С21 позволяют использовать его для решения разных строительных задач. Самые популярные из них:

создание кровли на плоских и покатых крышах, в том числе на жилых и производственных зданиях;
реконструкция устаревших внешних стен путём их обшивки листами С21;
строительство заборов дач, частных домов и промышленных территорий, в том числе – временных ограждений;
возведение хозяйственных и промышленных построек;
создание жёстких перегородок с возможностью утепления;
сооружение сэндвич-панелей;
использование листов малой и средней толщины для создания облицовки с утеплением;
строительство гаражей, павильонов и торговых ларьков.

Пример стационарного торгового киоска из профлистаИсточник mod-b.ru

Особенности обрешётки при использовании листов С21

Главным условием для правильного использования профнастила С21 в качестве кровельного материала считается корректное обустройство обрешётки. Только в этом случае изделия прослужат не менее 20-30 лет при наличии полимерного защитного покрытия.

Указанная толщина материалов – оптимальная. Можно применять листы 0,8 мм, если здание выдержит возросшую нагрузку. А вот меньше 0,5 мм для кровли не рекомендуется.

Обрешётка крыши перед монтажом профнастила С21Источник remontnik.ru

Какие разновидности данных материалов существуют?

Таблица предельных нагрузок профнастила.

Как профлист, так и профнастил могут быть следующих видов:

Самым универсальным вариантом является несущий профилированный лист, так как его можно применять для проведения любых типов работ. Если вам необходимо выполнить облицовку стен, сделать забор, то для этих целей необходимо приобретать стеновые листы. Они имеют высоту волны до 20 мм и обладают большой прочностью.

Из названия кровельного листа понятно, что он применяется для покрытия кровли любых зданий: данный стройматериал представлен в широкой цветовой гамме и может иметь различную высоту профиля. Для монтажа листов на крышу надо использовать саморезы с уплотнителями, чтобы защитить лист от преждевременной коррозии. У кровельных листов форма профиля сделана в виде волны, тогда как у других типов листов она выполнена в виде трапеции.

Как видите, особых отличий между профлистом и профнастилом нет, поэтому если вы встали перед необходимостью выбора, то все будет зависеть от ваших предпочтений и того, как именно вы предполагаете их использовать. При совершении выбора стройматериала необходимо учитывать, с какой целью он будет использоваться, а наличие широкой цветовой гаммы позволит выбрать листы как для выполнения кровельных, так и для проведения облицовочных работ.

Стандарты производства профнастила

Несомненно любая профилированная заготовка изготавливается соответственно нормативным ГОСТам, регламентирующим прочность внутреннего сечения, технологию производства, физически особенности прокатной стали. Существует немало компаний, самостоятельно изготавливающих профили, подобное производство достаточно несложное, поэтому частные организации выпускают профилированные детали на заказ. Ширина варьируется, минимальная составляет сорок сантиметров, максимальная достигает двенадцати метров. Конечно, подобные детали изготовлены частным способом путем предварительного заказа. Массовое производство предполагает изготовление наиболее распространенных величин.

Помимо ребер жесткости, толщины стали наиболее первоочередно учитывать размах самого профлиста. Среднее расстояние между стойками опоры (трубами широкого сечения) составляет примерно полтора — два. Высота около двух-трех. Габаритами определяются стандартные параметры, составляющие обычный среднестатистический застрой.

Стандартные размеры пофлиста для забора 1

Выбирая слишком толстую сталь, железо, утяжеляется весь каркас изгороди. Главное понимать качество грунта, организовать максимальную прочность опор. Более толстый металл дает больше нагрузки, требуя наибольшее количество трудозатрат. Стоит оптимально расходовать строительные ресурсы. Профилированный каркас уязвим ударам, порезам металлическими острыми предметами.

Опора под забор из профлиста

Ребра жесткости значением более восьми слишком волнообразные, слишком выраженные из тонких. Занимают больше места, уменьшая прочность. Мелкие ребра означают большую упругость, соответственно выдерживают большие нагрузки.

Стандартные размеры профлиста для забора

Стоимость модификации С8 средняя, повсеместно доступен, конкурентоспособен. Найти С8 получится практически повсеместно, большинство строительных рынков предлагают профнастил различных цветов, уровня ребристости.

Стандартные размеры профлиста

Существует широта прокатки, оговоренная ГОСТами, определяющаяся двумя цифрами. Выше приводился пример разделения: полезная площадь – реально задействованная квадратура, непосредственно являющийся пролетом; общая площадь – расстояние полезной площади плюс стыки.

Стандартные размеры

Частные производства выпускают секции различных форматов. Размеры наиболее популярны среди потребителей, поэтому подобные материалы смело используют профессиональные строители. Обход прямых стандартов обусловлен потребностями строительного рынка, однако качество сплавов, покрытий остается неизменным. Выбирая масштаб профильного листа, нужно учитывать множество факторов.

Насколько возможно раздвинуть опорные выступы. Небольшие участки сложно спроектировать свободно, регламентированные метражисоставляют примерно два между опорами. Более объемные работы позволяют расширять, сужать зону расхода профильного материала. Два метра – средний стандарт, применяемый строителями практически повсеместно, регламентирующий большинство типовых застроек.

Опорные выступыОпорные выступы для забора из профнастилаОпорные столбы

Качество грунта определяет устойчивость сооружения. Перегруженный суглинок начинает проваливаться спустя несколько лет, затягивая построенное ограждение. Водянистые, иными словами сложные почвы следует ограждать легкими, простыми модулями.

Грунт под забор

Ветер дает сильную нагрузку, создавая известный «эффект паруса», способный сильными порывами завалить конструкцию. Расстояние более 2м между опорами, большая высота (более двух, около трех) подвергает каркас дополнительной опасности.

Эффект паруса — забор из профнастила

Гораздо быстрее, дешевле установить заграждение широкими сегментами. Таким образом получится изрядно сэкономить: меньше труб, бетона, засыпных смесей, гальки, саморезов, трудозатрат, времени. Покупая узкий сегмент стоит заранее понимать, каждый стык сопровождается опорой, иначе плод всех трудов простоит недолго.

Забор из профнастила сигментыЗабор из профнастила с широкими сигментами

Можно ли использовать кровельный профнастил для забора

Каких-то ограничений по этому поводу нет. Вы можете купить профнастил для кровли с высотой волны 35-57 мм и закрепить его на несущих планках забора. А вот выполнять обратную операцию: укладывать стеновой профлист на крышу, не стоит. Связано это с большим весом, излишней толщиной и иной конструкцией замка.

Используемые для крепления профнастила для кровли саморезы также немного отличаются от используемых для постройки забора.

Выбрать нужный профнастил для кровли или монтажа забора в Волгограде можно в магазинах сети Билдж. Профессиональные менеджеры расскажут об особенностях и различиях этих материалов, подберут всё необходимое для его крепления.

Какой материал проще в монтаже: профлист или металлочерепица?

Технология монтажа металлочерепицы сложнее, чем профнастила. Необходимо учитывать направление полны и обязательно стыковать между собой небольшие капиллярные канавки. За счет меньшей жесткости листа осложнен его подъем на крышу, а сам монтаж необходимо выполнять очень аккуратно, чтобы не повредить материал.

Помимо этого, как уже говорилось выше, при монтаже металлочерепицы на 15-20% больше отходов, чем при укладке профлиста. Это, конечно же, относится к вальмовым крышам и кровлям сложной формы. Для банальных двускатных и односкатных вариантов разница в количестве отходов почти не заметна и может быть даже не в пользу профнастила.

Марки профнастила

Обычно профнастил изготавливается из листовой стали с цинковым и алюминиево-цинковым покрытием. Если используется алюминиево-цинковое покрытие, ставят АЦ в маркировку, если цинковое — ничего не ставьте. Если цинк наносится электролитическим способом, то ставьте EOCP. Лист также может быть покрыт слоем алюминия (буквы AЛ в маркировке) или алюминия-кремния (АК). Эти покрытия обеспечивают лучшую защиту, но они дороги.

Кроме различных «первичных» покрытий, стальной листовой прокат используют различной толщины. В комбинации с различным профилем он имеет разную несущую способность, соответственно, он имеет разное назначение и область применения. По назначению профили подразделяют на типы (ГОСТ 24045-2016):

Н — для несущих настилов покрытий, воспринимающих вес кровли с утеплителем и нагрузки климатических воздействий;
НС — для настилов и стеновых ограждений;
С — для стеновых ограждений, выполняющих несущую и ограждающую функции.

Иногда встречается такая расшифровка обозначений профнастила, где тип Н — это несущий (для несущих настилов покрытий, воспринимающих вес кровли с утеплителем и нагрузки климатических воздействий). Он самый тяжелый, самый жесткий. Из этого профнастила делают кровли при высокой снеговой и ветровой нагрузке.

НС — несущий стеновой. Другое название — универсальный. Менее «выносливый», но может применяться на кровле при невысоких нагрузках на нее. Из него же можно строить несущие стены (при достаточной толщине и глубине рельефа). Его же часто «пускают» на заборы, у которых нет поперечин между столбами.

С — стеновой профлист. Используется для обшивки каркасных стен. Его применяют при строительстве гаражей из профнастила, подсобных помещений. Этот же тип, но достаточной толщины, можно крепить к забору, если между столбами есть поперечины. Для кровли такой материал не рекомендован. Разве что там, где почти нет снега и ветра. И то, обрешетка должна быть частой, с небольшими зазорами.

Маркировка профнастила

У каждого производителя можно найти несколько наименований профлиста. Это осложняет выбор подходящего материала для стен или кровли. Для этого придумана единая маркировка, которой придерживаются все изготовители материала. Разберемся, с основами маркировки на примере рассматриваемых листов С-8 и С-20. В этом случае буква «С» означает предназначение материала – он используется для обшивки стен. Этот материал изготавливается из тонкой стали и имеет минимальную высоту волны.

Кроме буквенного обозначения, у каждого металлопрофиля имеется числовой код. Он расшифровывается следующим образом:

первая обозначает высоту гребня профиля;
вторая – толщину металла;
третья – полезная ширина профиля;
четвертая – длина изделия.

Сразу за буквенным обозначением указывается высота волны. Таким образом, у С-8 она составляет 8 миллиметров, а у С-20 – 2 сантиметра. Это и есть самое главное отличие приведенных марок профнастила. Маркировкой удобно руководствоваться при выборе подходящего профлиста. Например, С-8-0.4-1000-2000 представляет собой профиль для стен с гребнем 8 миллиметров, толщиной 0.4 миллиметра, полезной шириной в метр и длиной 2 метра

Обратите внимание, что в числовом коде все данные используются в миллиметрах

Особенности профнастила С-20

Сталь для изготовления профнастила С-20 используется та же, что и для марки с высотой гребня 8 миллиметров. Толщина С-20 обычно колеблется от 0,45 до 0,7 миллиметра. Между волнами, высота которых 20 миллиметров, выдерживается расстояние 67,5 миллиметра. При заводском изготовлении длина профиля бывает от 50 сантиметров до 12 метров.

С-20 по своей маркировке относится к стеновому профилю, но он может быть использован для создания несущих конструкций, заборов в ветреных областях и перегородок. Из-за небольшого веса и высокой прочности этот вид профнастила впору применять в качестве покрытия для кровли. Ее можно сделать идеально ровной, но для простоты обслуживания рекомендуем заложить при строительстве минимальный уклон равный 12 градусов.

Типы покрытия у С-20 такие же, как и у С-8. Мастера рекомендуют для временных строений использовать варианты материала с оцинкованной поверхностью, а для жилых и постоянных объектов – профнастил с полимерным напылением.

Технические характеристики

К техническим характеристикам несущих профилированных листов принято относить:

Толщину;
Высоту профиля;
Длину, ширину;
Вес.

Перечень характеристик также включает наличие или отсутствие полимерного покрытия.

Толщина – важный параметр, влияющий на объем нагрузки, которую может выдержать материал. Ее параметр зависит от аналогичного параметра стали, использованной для производства изделия. Толщина влияет на вес. Соответственно, чем больше толщина листа, тем больше он весит.

Высота профиля тоже влияет на способность профнастила выдерживать определенные нагрузки. Чем она выше, чем более прочным является материал. Ее значение можно сразу же определить по марке профнастила. Пример – Н114. Цифры рядом с буквой Н указывают на высоту профиля в миллиметрах.

Длина – до 12 метров. Листы могут продаваться определенной длины: 3, 4, 5 м и т.д. Ассортимент в тех или иных строительных магазинах, как правило, ограничен по такому параметру. Однако есть возможность воспользоваться услугой резки в длину. Такую услугу может оказать производитель металлоизделий, в частности, компания «Профкомплект», занимающаяся изготовлением профилированных металлических листов. С помощью соответствующего производственного оборудования выполняется резка в длину, которая указывается клиентом.

Ширина – габаритная или монтажная. Габаритная или общая – полная ширина изделия, от края до края. Монтажная (рабочая) – общая ширина материала, уменьшенная на расстояние, которое требуется для соединения/крепления листов между собой. Такая ширина всегда меньше полной. Разница между указанными параметрами составляет примерно 50 мм. Может больше, что зависит от параметров листа определенной марки. При расчете нужного количества материала следует ориентироваться именно на монтажную ширину. В противном случае при непосредственном использовании листов по назначению их может просто не хватить.

Профлист несущий Н75, Н60, НС35 и других марок выпускается оцинкованным или с полимерным покрытием. Возможен вариант с покрытием Printech. Оцинкованный имеет 1 цвет – серо-серебристый. С полимерным покрытием разнообразен по цветовой гамме. Многообразие цветов позволяет подобрать материал нужной расцветки и гармонично его вписать в дизайн здания, рядом расположенных сооружений и т. д. Printech – особенное покрытие, имитирующее структуру дерева или камня.

Маркировка профлиста и ее расшифровка

Маркировка профлиста также описана в ГОСТе. В нем указываются все необходимые данные, кроме веса. А так, есть все размеры профлиста, название защитного покрытия с обеих сторон. Но чтобы читать расшифровку, надо знать на какой позиции какие символы, что отображают. Внешний вид маркировки профлиста на рисунке.

Как расшифровать маркировку профлиста и где тут указаны его размеры

На первой позиции стоит тип листа. Он прописан в предыдущем пункте: С — стеновой, НС — универсальный, Н — для настила. Конкретная область применения не указывается, но эту информацию обычно дают производители.

Размеры профлиста и материал

Вторая позиция тоже не вызовет много вопросов. Тут указаны размеры профлиста в миллиметрах. Только порядок величин необычный. Сначала указывается высота. Имеется в виду высота профиля. Затем идет ширина и толщина листа металла. Длина не указывается, обычно она обговаривается при поставке, так как может изменяться в широких пределах. Например, Н44-1000-0,8. Это несущий профиль с высотой волны 44 мм, шириной листа 1000 мм, из металлического листа толщиной 0,8 мм.

Такой профлист рекомендован для забора. Учтите, что чем выше высота профиля, тем жестче будет ограждение. Ну, и толщина листа тоже играет роль

На третьей позиции стоят буквы, по которым можно определить материал заготовки. То есть, какое первичное защитное покрытие было нанесено на металлический лист:

Если сталь оцинкованная, не стоит ничего.
Электролитическая оцинковка — ЭОЦП.
Алюмоцинковое покрытие — АЦ.
Алюминиевое покрытие — АЛ.
Алюмокерамическое — АК.

Например, Н57-750-0,8 АЛ. С размерами профнастила все ясно: высота листа 57 мм, ширина 750 мм, толщина стали 0,8 мм. Буквы АЛ обозначают покрытие алюминием. С этим, наверное, тоже понятно.

Лакокрасочное покрытие

В четвертой и пятой позиции отражен тип нанесенного лакокрасочного покрытия. Все типы красок и грунтовок, которые разрешает ГОСТ, приведены в таблице. В ней же отображена стойкость к химическому воздействию в зависимости от типа первичного защитного покрытия на металле.

Наименование и обозначение краски	Обозначение грунтовки	Толщина покрытия в мкм	Стойкость к агрессивным средам при нанесении на цинковое покрытие	Стойкость к агрессивным средам при нанесении на алюмоцинковое покрытие	Стойкость к агрессивным средам при нанесении на алюминиевоепокрытие
Без покрытия			неагрессивная	слабоагрессивная с ограничениями	слабоагрессивная с ограничениями
Эмаль ГФ-2017		10-12 мкм	неагрессивная	слабоагрессивная с ограничениями	слабоагрессивная с ограничениями
Полиэфирсиликоновые эмали МЛ-1202	ЭП-0200	25-34 мкм	слабоагрессивная	слабоагрессивная	слабоагрессивная
Акрилсиликоновые эмали АС-1171, АС-5122	ЭП-0200	25-30 мкм	слабоагрессивная	слабоагрессивная	слабоагрессивная
Органодисперсные краски ОД-ХВ-221	АК-0138	40-50 мкм	слабоагрессивная	слабоагрессивная	слабоагрессивная
Эпоксидная грунтовка ЭП-0140		70-80 мкм	слабоагрессивная	слабоагрессивная	слабоагрессивная
Полихлорвиниловые пластикаты ПЛ_ХВ-122	АК-0138	180-220 мкм	слабоагрессивная	неагрессивная с ограничениями	неагрессивная с ограничениями

Но стандарт разработан давно, а обновляются ГОСТы редко. За это время появились более надежные, чем краски, полимерные покрытия. Грубо говоря, профлист с полимерным покрытием к стандартным не относится. Но листы с полимерным покрытием более стойкие к выцветанию, лучше переносят погодные воздействия, ультрафиолет, более стойкие к механическим воздействиям. Так что не сказать, что они плохие. Дороже. Да. Но по эксплуатационным характеристикам лучше.

Покрытие не определить по внешнему виду. Отличить можно только оцинкованный от окрашенного

Вот такие еще покрытия могут быть:

Пурал. Обозначается PUR. Высокая стойкость к механическим воздействиям, истиранию.
PVDF. Поливинилиденфторид. Высокая стойкость к ультрафиолету. Хорош для кровель.
PVC (или ПВХ). Поливинилхлорид. Высокая степень защиты от коррозии. Хорош в регионах близких к морю.
AC. Акрил. Самое недорогое из полимерных покрытий. По отношению к вышеперечисленным уступает по стойкости к выцветанию и степени защиты.

В общем, саму маркировку профлиста и что она скрывает рассмотрели. Самое интересное, что обычно указывают только первые две позиции. Например, С 18-100-0,9, НС 44-100-0,6. Остальное надо либо смотреть в описании, либо узнавать у продавцов и дилеров.

Самые популярные маркировки

На сегодняшний день существует большое количество материалов из профлистов и как правило наиболее активно применяют только некоторые из них, что являются намного лучшими и легкими в использовании. К наиболее востребованным маркировкам профлистов относятся:

С8. Такая маркировка профлистов чаще всего применяется для декоративного покрытия стен. Эксплуатационные характеристики этой марки имеют много общего с листами С10 которые идеально подходят для того чтобы строить высокие ограждения размеры которых достигают больше 250 см.
Н57. Профлисты отличаются жесткостью и подходят для того чтобы возводить различные ограждения и имеют привлекательный внешний вид.
Н75. Профлисты этой марки подходят абсолютно для любого вида строительных работ и являются устойчивыми, если из них делают ограждения в виде стен.
С21. Материалы из профлиста могут использоваться для кровельных работ, постройки ограждений и обшивки стен.
С18. Профлисты изготавливают в виде обычных оцинкованных изделий и покрывают их всякими полимерными материалами. Они предназначены для монтажа кровель на крышах именно скатного типа и щитовых оград.
НС44. Эту марку можно применять для любых строительных и монтажных работ.

Дизайн и внешний вид

Опять-таки, в данном случае все вполне очевидно. Если ваш главный приоритет — внешний вид, и вы не знаете, что лучше: крыша из металлочерепицы или профнастила, то смело останавливайте свой выбор именно на первом варианте.

Металлочерепица смотрится более выигрышно на кровле, чем профнастил. По форме на хорошо имитирует глиняную черепичную крышу, а специальные расцветки позволяют точно воссоздать даже фактуру обожженной глины. За счет этой же формы на кровле из металлочерепицы возникают красивые переливы и рельеф.

Конечно, у профнастила тоже много доступных оттенков и есть даже специальные покрытия, имитирующие натуральный камень, дерево и другие материалы, но на крыше он все равно смотрится хуже, чем металлочерепица.

Профнастил Н-114 ― наиболее прочный в линейке «Металл Профиль»

Профилированный лист Н-114 ― самый прочный и жёсткий в ассортименте «Металл Профиль». Буква «Н» сообщает, что перед нами несущий профнастил ― такой материал выдерживает серьёзные нагрузки в горизонтальной и вертикальной плоскости. Цифра «114» означает высоту профиля ― 114 мм, наибольшую в линейке «Металл Профиль».

Расскажем об этом материале подробнее:

Из чего производят профнастил Н-114?

Какие подвиды есть у профнастила Н-114, какими характеристиками они обладают?

В каких случаях профилированный лист типа «Н» высотой 114 мм ― оптимальный вариант?

Какие у него преимущества?

Из чего изготавливают профлист Н-114?

Профнастил Н-114 выпускается в двух вариантах: оцинкованный и с полимерным покрытием.

Первый изготовлен из оцинкованной стали. Второй можно схематично представить как «пирог» из нескольких слоёв. Обратите внимание: защитные слои покрывают сталь с обеих сторон, обеспечивая защиту от коррозии и эстетичный внешний вид материала.

Каждый слой выполняет свою функцию.

Стальная основа защищает профлист от механических воздействий (толщина стали влияет на прочность изделия и на цену. Чем толще профнастил Н-114 ― тем он жёстче и дороже).

Цинк, который покрывает сталь с обеих сторон, обеспечивает эффективную защиту от ржавчины.

Пассивирующий слой представляет собой оксидную плёнку ― это дополнительный антикоррозийный барьер.

Грунт соединяет цинковый слой с финишным (полимерным).

Полимерное покрытие (защитное либо защитно-декоративное). Для внутренней стороны профлиста используют стандартное защитное покрытие светло-серого цвета, для лицевой ― защитно-декоративное, вид и цвет которого выбирает заказчик. Например, внешняя сторона может быть покрыта Полиэстером. Он отличается широким выбором оттенков и доступной ценой, это один из самых востребованных вариантов в компании «Металл Профиль». Но, по желанию заказчика, профнастил можно изготовить в любом другом покрытии.

Профнастил Н-114: технические характеристики

Этот вид профлиста выпускается в двух версиях: с полезной шириной 600 и 750 мм. Расскажем о каждом варианте подробнее.

Профлист Н-114х600

Профилированный лист Н-114х600 производят на заводе «Металл Профиль» в Верхней Пышме. Он доступен к заказу только в Свердловской, Курганской, Оренбургской, Тюменской, Челябинской областях, Пермском крае, Республике Башкортостан, Республике Удмуртия, Ямало-Ненецком автономном округе, Ханты-Мансийском автономном округе.

Высота профиля ― 114 мм.

Полная ширина листа ― 646 мм (мы подразумеваем габаритную ширину).

Полезная ширина ― 600 мм. Зная этот параметр и размеры объекта строительства, вы сможете рассчитать расход профлиста Н-114.

Толщина стальной основы ― 0,7–1 мм. Такая толщина характерна для несущего профлиста, который должен выдерживать существенные нагрузки.

Так выглядит профнастил Н-114х600 в разрезе:

На рисунке буквами «А» и «В» обозначены лицевые стороны. У стороны А гофры с узкими гребнями (60 мм) и широкими подошвами (104 мм). У стороны В наоборот ― верхняя часть волн широкая (104 мм), а нижняя ― узкая (60 мм).

Гребни, подошвы и боковые стороны гофр усилены рёбрами жёсткости ― по 1 ребру на каждой стороне трапеции.

Профилированный лист Н-114х750

Этот вид профлиста Н-114 производят на заводе в Балакирево, он доступен к заказу в любом регионе.

Профнастил Н-114х750 отличается от Н-114х600 габаритами листа, размерами гофр и дополнительными рёбрами жёсткости. Рассмотрим его характеристики.

Высота профиля ― 114 мм.

Габаритная ширина листа ― 807 мм.

Рабочая ширина ― 750 мм.

Толщина стальной основы такая же, как у Н-114х600 — 0,7–1 мм.

Так выглядит профнастил Н-114х750 в разрезе:

По сравнению с Н-114х600, у профнастила Н-114х750 гофры более широкие. Также они усилены дополнительным ребром жёсткости ― на рисунке видно, что на гребне трапеций расположены 2 ребра жёсткости, а не 1.

Если вы выберете в качестве лицевой сторону А, то верхняя часть трапеций будет узкой (80 мм), а нижняя ― широкой (126 мм). У стороны В гофры отличаются узкой подошвой (80 мм) и широкими гребнями (126 мм).

Боковые стороны гофр также усилены рёбрами жёсткости.

Внимание: несмотря на конструктивные различия, у Н-114х600 и Н-114х750 одинаковая сфера применения.

Профнастил Н-114: область применения

Характеристики профнастила Н-114х750 и Н-114х600 определяют его сферу эксплуатации. Рельефный жёсткий профлист не используют для облицовки заборов или обшивки фасада ― на них не приходятся внушительные нагрузки, на которые рассчитан Н-114.

Из профлиста Н-114 монтируют крупные крыши с большими пролётами ― например, на ангарах, заводах, складах, стадионах. Для кровель используют лицевую сторону А (с узкими гребнями и широкими подошвами гофр). Н-114 можно монтировать на редкую обрешётку ― пролёты могут достигать 6 м. Это самонесущий профлист, он самостоятельно «держит» свой вес и отлично переносит снеговую нагрузку. Высокую несущую способность обеспечивают высокий профиль и дополнительные рёбра жёсткости.

Профлист Н-114 часто используют в качестве несъёмной опалубки. Материал выступает в качестве основы, которую заливают бетоном. После заливки профнастил не вынимают, поэтому опалубку и называют несъёмной.

Внимание: в процессе заливки профлист не должен деформироваться. Именно поэтому для несъёмной опалубки выбирают только прочный несущий материал, способный выдержать вес бетона.

Такую технологию используют при монтаже плит межэтажных перекрытий. Для этого профнастил для перекрытий Н-114 заливают бетонным раствором. В результате получается железобетонная плита, которая способна выдерживать статические и динамические нагрузки и равномерно распределять их на фундамент и каркас.

Для несъёмной опалубки обычно используют оцинкованный профлист Н-114 без полимерного покрытия. Во-первых, профнастил скрыт под слоем бетона, декоративное покрытие незаметно. Во-вторых, материал практически не контактирует со внешней средой, а значит, коррозия исключена, оцинковки достаточно и дополнительная защита от ржавчины не требуется. В-третьих, оцинкованный профлист дешевле, в данном случае переплата за полимерный слой будет лишней.

Также профнастил Н-114 применяют для монтажа несущих конструкций и каркасных строений.

Преимущества Н-114

Вывод

Профлист Н-114 ― наиболее прочный в ассортименте «Металл Профиль». Он кардинально отличается от других видов профнастила.

Профилированный лист Н-114 используют только для крупных кровель с большими пролётами, несущих конструкций либо в качестве несъёмной опалубки. Декоративные качества второстепенны, его настоящая суперспособность ― великолепные прочностные характеристики. Он эффективно справляется с нагрузками, которые другой материал может просто не выдержать.

Если вы ищете надёжный прочный профлист для монтажа крупных промышленных или гражданских объектов ― выбирайте Н-114 производства «Металл Профиль»! В этом материале сочетаются отменные прочностные свойства, отличное качество и доступная цена.

В статье упоминаются категории:

Профилированный лист

В статье упоминаются товары:

Таблица нагрузки | Метрический гофрированный кровельный профиль 7/8”

Общие положения – В таблицах нагрузок представлены максимальные равномерно распределенные заданные нагрузки.

Сталь – Соответствует ASTM A653/A653M или A792/A792M. Оценка 33/230; Предел текучести 33 тыс. фунтов на кв. дюйм/230 МПа и предел прочности при растяжении 45 тыс. фунтов на кв. дюйм/310 МПа. 50/345 класс; Предел текучести 50 тыс. фунтов на кв. дюйм/345 МПа и предел прочности при растяжении
65 тыс. фунтов на кв. дюйм/450 МПа; 80/550 класс; Предел текучести 80 тысяч фунтов на квадратный дюйм/550 МПа и предел прочности при растяжении 82 тысячи фунтов на квадратный дюйм/565 МПа.

Отделка – A25/ZF75, G90/Z275 или AZ50/AZM150. Для более тяжелых металлических покрытий см. ASTM A653/A653M или A792/A792M.

Нагрузка Таблицы – Следующая информация относительно определения заданных ветровых и снеговых нагрузок содержится в Национальном строительном кодексе Канады (NBCC) 2010 года. Факторы важности применяются как к прочности (ULS), так и к соображениям предельного состояния эксплуатационной пригодности/прогиба (SLS). В настоящее время используется более низкий коэффициент нагрузки для ветра 1,4 вместо 1,5 для динамических и снеговых нагрузок. Этот более низкий коэффициент ветровой нагрузки несколько компенсирует более высокие ветровые нагрузки (1 за 50 лет), которые теперь перечислены в NBCC по географическому положению. Также должна быть определена категория важности конечного использования здания/сооружения, например, Нормальная или Низкая.

Все это повлияет на то, как будут использоваться таблицы нагрузок. Чтобы помочь специалистам по проектированию с таблицами нагрузок, нижеприведенная информация была взята непосредственно из раздела B, часть 4 (Проектирование конструкций) NBCC.

Расчетная ветровая нагрузка

W = I _w qC _e C _g C _p

40 Категория Важность

Фактор важности, I _w
	УЛС	СЛС
Низкий	0,8	0,75
Обычный	1,0	0,75
Высокий	1,15	0,75
После стихийного бедствия	1,25	0,75

Указанная снежная нагрузка

S = I _S [S _S (C _B CW C _S C _A) + S _R]

9926 A ) + с _R]

9009 _A) + с _R] 9005 9 _{) + с _R]} _{) + с _R]0002}

Категория важности	Фактор важности, I _w
	УЛС	СЛС
Низкий	0,8	0,9
Обычный	1,0	0,9
Высокий	1,15	0,9
После стихийного бедствия	1,25	0,9

Факторы важности, I _w и I _s были включены в таблицы нагрузки, а также в категорию важности. Параметры в заключенной в рамки части уравнений [1] и [2] должны определяться профессиональным дизайнером в соответствии с NBCC.

Прочность — максимальная равномерно распределенная указанная нагрузка, основанная на прочности в таблице нагрузок, должна быть равна или превышать указанную динамическую нагрузку.

Эксплуатируемость (прогиб) — Максимальная равномерно распределенная указанная нагрузка на основе прогиба в таблице нагрузок должна быть равна или превышать указанную динамическую нагрузку. Эффективный
момент инерции для определения прогиба был рассчитан при предполагаемом заданном напряжении временной нагрузки 0,6F _y .

ПРИМЕР (Использование таблицы нагрузок)

Крыша Deckmate (Нормальная категория важности)
Дано: (Британские единицы)
(LLF = 1,5 и Is = 0,9)
~ 9 ~ 9 Толщина настила, t = 0,004 дюйма Тройной непрерывный пролет, L = 6,0 футов каждый пролет
~ Длина подшипника, N = 3 дюйма
~ Предел прогиба L/240
~ Номинальные нагрузки

1) Собственная нагрузка (DL)

a) Палуба 1,36 фунтов на квадратный фут

b) Наложенный 9,50 фунтов на квадратный фут; DL = 10,86 фунтов на квадратный фут

2) Снежная динамическая нагрузка (LL) LL = 40 фунтов на квадратный фут
Временная нагрузка представляет собой значение заключенной в рамки части указанного выражения снеговой нагрузки [2].
Решение:
Прочность «S»
1) Заданная нагрузка [LL +0,833DL] = 49,0 фунтов на квадратный фут
2) Максимальная заданная нагрузка (из таблицы нагрузок)
Is 59 фунтов на квадратный фут

Поскольку 59 > 49,0 … ОК

5

3) Проверить смятие полотна (N = 3 дюйма)
a) Конечная реакция = 0,400(49,0)6 = 118 фунтов/фут (из таблицы свойств сечения)

Pe = Pe1 + Pe2 [Н/т] ^1/2 = 102 + 25,5[3/0,024]1/ 2 = 387 фунт/фут
Поскольку 387 > 118 … OK

b) Внутренняя реакция = 1,10(49,0)6 = 323 фунт/фут
(из таблицы свойств сечения)
Pi = Pi1 + Pi2 [N/ t]1/2= 197 + 33,4[3/0,024] ^1/2 = 570 lb/ft
Поскольку 570 > 323 … OK

Прогиб «D»
Из таблицы L/1380 = 1 L/1380 = 1 L/1380 = 1
Для L/240 умножьте 113 на 180/240 = 84,8 фунтов на квадратный фут
Начиная с 84,8 > 40 … OK

На основе ASTM A 653 структурный
Значения в строке «S» основаны на
Значения в строке «D» основаны на отклонении 1/180
Деформация паутины не входит в силу См. пример.

Предельные состояния

Принципы проектирования использовались в соответствии со стандартом CSA S136-12

СВОЙСТВА РАЗДЕЛА \| На метр ширины
Толщина основной стали (мм)	Масса [Z275] (кг/м2)	Предел текучести (МПа)	Модуль упругости сечения		Изгибающий момент инерции (x106 мм4)	Указанные данные о повреждении сети
Толщина основной стали (мм)	Масса [Z275] (кг/м2)	Предел текучести (МПа)	Мидель (x103 мм3)	Поддержка (x103 мм3)	Изгибающий момент инерции (x106 мм4)	Пе1 Конец (кН)	Пе2 Конец (кН)	Пи1 Интерьер (кН)	Пи1 Внутренний (кН)
0,343	3,61	550	2,17	2,17	0,0241
0,457	4,72	230	2,86	2,86	0,0317
0,457	4,72	345	2,86	2,86	0,0317
0,610	6,21	230	3,75	3,75	0,0416
0,762	7,69	230	4,60	4,60	0,0512
LLF = 1,50; ИМФП = 0,90; НОРМАЛЬНАЯ ЗАПОЛНЕННОСТЬ = 1,0

ТАБЛИЦА НАГРУЗКИ \| Максимальная равномерно распределенная заданная нагрузка (кПа).
Длина пролета (м)		1-пролетный Толщина базовой стали (мм)					2-х пролетный Толщина базовой стали (мм)					3-х пролетный Толщина базовой стали (мм)
		0,343	0,457	0,457	0,610	0,762	0,343	0,457	0,457	0,610	0,762	0,343	0,457	0,457	0,610	0,762
Г.С.* (МПа)		550	230	345	230	230	550	230	345	230	230	550	230	345	230	230
1.0 1,0	С	4,30	3,15	4,73	4. 14	5,08	4,30	3,15	4,73	4.14	5,08	5,37	3,94	5,91	5,17	6,35
1.0 1,0	Д	2,32	3,06	3,06	4.01	4,92	5,57	7,33	7,33	9,61	11,8	4,39	5,77	5,77	7,57	9.30
1,2 1,2	С	2,98	2,19	3,29	2,87	3,53	2,98	2,19	3,29	2,87	3,53	3,73	2,74	4.11	3,59	4,41
1,2 1,2	Д	1,34	1,77	1,77	2,32	2,85	3,22	4,24	4,24	5,56	6,84	2,54	3,34	3,34	4,38	5,38
1,4 1,4	С	2,19	1,61	2,41	2. 11	2,59	2,19	1,61	2,41	2.11	2,59	2,74	2.01	3,02	2,64	3,24
1,4 1,4	Д	0,85	1.11	1.11	1,46	1,79	2,03	2,67	2,67	3,50	4,31	1,60	2.10	2.10	2,76	3,39
1,6 1,6	С	1,68	1,23	1,85	1,62	1,99	1,68	1,23	1,85	1,62	1,99	2.10	1,54	2,31	2,02	2,48
1,6 1,6	Д	0,57	0,75	0,75	0,98	1,20	1,36	1,79	1,79	2,35	2,88	1,07	1,41	1,41	1,85	2,27
1,8 1,8	С		0,97	1,46	1,28	1,57	1,33	0,97	1,46	1,28	1,57	1,66	1,22	1,83	1,60	1,96
1,8 1,8	Д		0,52	0,52	0,69	0,84	0,95	1,26	1,26	1,65	2,03	0,75	0,99	0,99	1,30	1,60
2,0 2,0	С				1,03	1,27	1,07	0,79	1,18	1,03	1,27	1,34	0,99	1,48	1,29	1,59
2,0 2,0	Д				0,50	0,62	0,70	0,92	0,92	1,20	1,48	0,55	0,72	0,72	0,95	1,16
2. 2 2,2	С						0,89	0,65	0,98	0,85	1,05		0,81	1,22	1,07	1,31
2. 2 2,2	Д						0,52	0,69	0,69	0,90	1.11		0,54	0,54	0,71	0,87
2,4 2,4	С							0,55	0,82	0,72	0,88				0,90	1.10
2,4 2,4	Д							0,53	0,53	0,70	0,85				0,55	0,67
2,6 2,6	С									0,61	0,75					0,94
2,6 2,6	Д									0,55	0,67					0,53
2,8 2,8	С										0,65
2,8 2,8	Д										0,54

* Ю. С. = Предел текучести

Добавить данные рабочего листа в модель данных с помощью связанной таблицы

Excel

Импорт и анализ данных

Модели данных

Добавление данных рабочего листа в модель данных с помощью связанной таблицы

Excel для Microsoft 365 Excel 2021 Excel 2019 Excel 2016 Excel 2013 Больше…Меньше

Связанная таблица — это таблица Excel, содержащая ссылку на таблицу в модели данных. Преимущество создания и обслуживания данных в таблице Excel по сравнению с импортом данных из файла заключается в том, что вы можете продолжать редактировать значения на листе Excel, используя связанную таблицу в модели данных в качестве основы для таблицы. Отчет сводной таблицы или сводной диаграммы.

Добавить связанную таблицу так же просто, как выбрать диапазон и нажать Добавить к модели данных . Также хорошо отформатировать диапазон как таблицу, а затем дать ему правильное имя. С помощью именованных связанных таблиц намного проще выполнять вычисления и управлять отношениями.

Выполните следующие действия, чтобы связать данные с таблицей:

Выберите диапазон строк и столбцов, которые вы хотите использовать в связанной таблице.
Отформатировать строки и столбцы как таблицу:
- Щелкните Главная > Форматировать как таблицу , а затем выберите стиль таблицы. Вы можете выбрать любой стиль, но всегда выбирайте Моя таблица имеет заголовки . Если в таблице нет заголовков, рассмотрите возможность их создания сейчас. В противном случае Excel будет использовать произвольные имена (столбец1, столбец2 и т. д.), которые не содержат значимой информации о содержимом столбца.
- Назовите таблицу. В окне Excel щелкните Table Tools Design . В группе Properties введите имя таблицы.
Поместите курсор в любую ячейку таблицы.
Щелкните Power Pivot > Добавить в модель данных , чтобы создать связанную таблицу. В окне Power Pivot вы увидите таблицу со значком ссылки, указывающим, что таблица связана с исходной таблицей в Excel:
org/ListItem»>
Если модель уже содержит таблицы, остается только один шаг. Вы должны создать связь между новой таблицей, которую вы только что добавили, и другими таблицами в модели. Инструкции см. в разделе Создание связи между двумя таблицами или Создание связи в представлении диаграммы.

Если рабочая книга ранее не содержала ее, теперь в ней есть модель данных. Модель создается автоматически, когда вы создаете связь между двумя таблицами или нажимаете Добавить в модель данных в Power Pivot. Дополнительные сведения см. в статье Создание модели данных в Excel.

Теперь, когда у вас есть связанная таблица, вы можете редактировать любую ячейку на листе, включая добавление и удаление строк и столбцов. Модель данных в Power Pivot будет немедленно синхронизирована.

Имена таблиц являются исключением. Если вы переименуете таблицу в Excel, вам потребуется вручную обновить таблицу в Power Pivot.

Совет: Чтобы узнать больше о связанных таблицах, см. раздел Учебник: Импорт данных в Excel и Создание модели данных.

По умолчанию связанная таблица — это активное соединение, которое сохраняется между диапазоном или именованной таблицей, содержащей значения данных, и моделью данных, управляющей отчетом. Если вы добавляете или удаляете данные или переименовываете столбцы и таблицы, модель данных будет обновляться автоматически.

В некоторых случаях может потребоваться управлять поведением обновления. Переключитесь в режим ручного обновления с помощью надстройки Power Pivot.

Выполните следующие действия, чтобы переключиться в режим ручного обновления:

Убедитесь, что книга, содержащая связанную таблицу, открыта в Excel.
org/ListItem»>
Откройте окно Power Pivot.
На вкладках внизу щелкните связанную таблицу. Любая связанная таблица обозначается маленьким значком ссылки рядом с именем таблицы.
На ленте вверху щелкните Связанная таблица .
В режиме обновления выберите Вручную или Автоматически . Автоматический — по умолчанию. Если вы переключитесь на Вручную, обновления будут происходить только при использовании команд Обновить все или Обновить выбранные на ленте Связанная таблица в окне Power Pivot — или 9Команда 1207 Обновить все на ленте Power Pivot в Excel.

Таблица толщины и веса

для изделий из листового металла

Ниже вы найдете таблицу толщины и веса металла. Часто используемые металлы
для изготовления в нашем магазине являются:

Алюминий: 0,025″, 0,032″, 0,040″, 0,050″, 0,063″, 0,080″, 1/8″ (0,125″) и 1/4″ (0,25″).

Холоднокатаная и горячекатаная сталь: калибр 16, калибр 14, 1/8″ и 1/4″.

Медь: 48 унций, 24 унции, 20 унций и 16 унций.

Оцинкованная сталь: калибр 24, калибр 20, калибр 18 и калибр 16.

Нержавеющая сталь: 26 калибр, 24 калибр, 20 калибр, 18 калибр, 16 калибр,
14 калибр, 1/8″ и 1/4″.

Kynar Galvalume (сталь) для металлической кровли и водосточных желобов: калибр 24.

Kynar Алюминий для металлической кровли: 0,032 дюйма или 0,040 дюйма.

Алюминий для желобов: 0,027 дюйма или 0,032 дюйма для бесшовных желобов и любой другой толщины для нестандартных желобов.

Цинк: 0,7 мм, 0,8 мм и 1,5 мм.

Инструменты для измерения листового металла. Нажмите здесь, чтобы узнать больше.

Щелкните здесь, чтобы загрузить pdf-версию таблицы размеров и веса листового металла.

Единая диаграмма стала возможной благодаря использованию некоторых приблизительных значений

Манометр	Стандартный калибр США	Сталь (горячекатаная и холоднокатаная)		Оцинкованная сталь		Нержавеющая сталь		Алюминий		Медь		Цинк
Манометр	(дюймы)	Десятичный калибр (дюймы)	Вес (фунт/фут ² )	Десятичный калибр (дюймы)	Вес (фунт/фут ² )	Десятичный калибр (дюймы)	Вес (фунт/фут ² )	Десятичный калибр (дюймы)	Вес (фунт/фут ² )	Десятичный калибр (дюймы)	Вес (унции/фут ² )	Десятичный калибр (мм)	Вес (фунт/фут ² )
44	0,0047
43	0,0049
42	0,0051
41	0,0053
40	0,0055
39	0,0059
38	0,0063	0,0060				0,0062		0,0040
37	0,0066	0,0064				0,0066		0,0045
36	0,0070	0,0067				0,0070		0,0050		0,0050	4
35	0,0078	0,0075				0,0078		0,0056
34	0,0086	0,0082				0,0086		0,0063
33	0,0094	0,0090				0,0094		0,0071
32	0,0102	0,0097				0,0102		0,0080
31	0,0109	0,0105				0,0109		0,0089		0,0108	8
30	0,0125	0,0120	0,500	0,016	0,656	0,0125		0,0100	0,141
29	0,0141	0,0135	0,563	0,017	0,719	0,0141		0,0113	0,160
28	0,0156	0,0149	0,625	0,019	0,781	0,0156		0,0126	0,178	0,0135	10
27	0,0172	0,0164	0,688	0,020	0,844	0,0172		0,0142	0,200	0,0160	12
26	0,0188	0,0179	0,750	0,022	0,906	0,0187	0,756	0,0159	0,224
25	0,0219	0,0209	0,875	0,025	1. 031	0,0219		0,0179	0,253
24	0,0250	0,0239	1.000	0,028	1.156	0,0250	1,008	0,0201	0,284	0,0216	16	0,7	1,02
23	0,0281	0,0269	1,125	0,031	1,281	0,0281		0,0226	0,319
22	0,0313	0,0299	1.250	0,034	1.406	0,0312	1,26	0,0253	0,357	0,0270	20	0,8	1,18
21	0,0344	0,0329	1,375	0,037	1,531	0,0344		0,0285	0,402	0,0320	24
20	0,0375	0,0359	1. 500	0,040	1,656	0,0375	1,512	0,0320	0,452			1	1,48
19	0,0438	0,0418	1.750	0,046	1,906	0,0437		0,0359	0,507	0,0430	32
18	0,0500	0,0478	2.000	0,052	2,156	0,0500	2,016	0,0403	0,569	0,0485	36
17	0,0563	0,0538	2.250	0,058	2.406	0,0562		0,0453	0,639
16	0,0625	0,0598	2. 500	0,064	2,656	0,0625	2,52	0,0508	0,717	0,0647	48	1,5	2,21
15	0,0703	0,0673	2,813	0,071	2,969	0,0703		0,0571	0,806	0,0750	56
14	0,0781	0,0747	3,125	0,079	3.281	0,0781	3,15	0,0641	0,905	0,0863	64
13	0,0938	0,0897	3.750	0,093	3,906	0,0937		0,0720	1,016	0,0930	72
12	0,1094	0,1046	4,375	0,108	4,531	0,1094	4,41	0,0808	1. 140	0,1080	80
11	0,1250	0,1196	5.000	0,123	5.156	0,1250	5.04	0,0907	1.280
10	0,1406	0,1345	5,625	0,138	5,781	0,1406	5,67	0,1019	1,438	0,1250	96
9	0,1563	0,1495	6.250	0,153	6.406	0,1562		0,1144	1,614
8	0,1719	0,1644	6.875	0,168	7.031	0,1719	6,93	0,1285	1,813
7	0,1875	0,1793	7. 500			0,1875	7,871	0,1443	2,036
6	0,2031	0,1943	8.125			0,2031		0,1620	2,286
5	0,2188	0,2092	8.750			0,2187		0,1819
4	0,2344	0,2242	9.375			0,2344		0,2043
3	0,2500	0,2391	10.00			0,2500		0,2294
2	0,2656					0,2656		0,2576
1	0,2813					0,2812		0,2893
1/0 (0)	0,3125					0,3125		0,3249
2/0 (00)	0,3438					0,3437		0,3648
3/0 (000)	0,3750					0,3750		0,4096
4/0 (0000)	0,4063					0,4062		0,4600
5/0 (00000)	0,4375					0,4375		0,5165
6/0 (000000)	0,4688					0,4687		0,5800
7/0 (00000000)	0,5000

Специальные примечания

Освещение и компьютерные мониторы могут изменить внешний вид цветных металлов.
Вы всегда можете запросить таблицу цветов, чтобы убедиться, что вы получаете металл нужного цвета.
Различные поставщики могут называть металлы разного цвета одним и тем же именем. Пожалуйста, сообщите нам правильный код цвета при оформлении заказа.
Не все металлы могут быть доступны в любое время, но мы, скорее всего, сможем заказать то, что вам нужно.
Также могут быть доступны различные цвета и размеры / толщина. Пожалуйста, взгляните на
страницу с диаграммами габаритов и веса или
Для получения более подробной информации свяжитесь с нами.
Если необходимый металл не указан здесь, пожалуйста,
свяжитесь с нами, так как мы можем разместить специальный заказ для вас.

Flexospan — элементы из конструкционной стали — стальные Z-образные прогоны и Z-образные прогоны

Z ПРОГОН и Z ОПОР

Таблицы ветра, снега и веса

Flexospan предлагает стандартные Z-образные прогоны и Z-гильзы с ровным профилем, а также нестандартные профили и перфорацию.
узоры. Мы производим любые компоненты от 1/2″ стальных опор до 12″ сечения до 10 калибра. Стальные z-образные прогоны и z-образные пояса также
доступны с другой глубиной и шириной полки. Свяжитесь с Flexospan для получения информации о нестандартных размерах прогонов и ригелей из конструкционной стали.
Стальные кровельные прогоны и стеновые прогоны производятся и доступны в доме.

Покрытия для прогонов и поясов:

Грунтовка
оцинкованный
Нержавеющая сталь
ЗАМ

FLEXOSPAN’S
КОНСТРУКЦИОННЫЕ СЕКЦИИ
КАТАЛОГ

Подпорки используются для поддержки
металлический сайдинг. Кровельные прогоны используются для крепления металлических кровельных панелей. Они доступны в оцинкованной и нержавеющей стали, и
может быть покрыт ZAM и/или окрашен грунтовкой.

В этом разделе вы найдете примеры расчетов для определения ветровых и снеговых нагрузок, а также Z-прогона.
и Z таблицы массы обхвата.

НАГРУЗОЧНЫЕ СТОЛЫ ZEE ОТ 4 ДЮЙМОВ ДО 14 ДЮЙМОВ

СВОЙСТВА РАЗДЕЛА ZEE

ЗЕЕ СТАНДАРТ
ПРОБИВАНИЕ

Пример расчета
Расчет	Формула	Пример
Ветровая нагрузка (проклейка)	Ветровая нагрузка (фунты/кв. фут) x 0,75 x расстояние между венцами (футы) x коэффициент ветра (обычно 1.1) = Допустимая нагрузка/погонный фут обвязки	20 фунтов на квадратный фут x 0,75 x 5 футов x 1,1 = 82,5 фунтов на фут

Живая (снежная) нагрузка (нагрузка на прогоны)	Снеговая нагрузка (фунты/кв. фут) x расстояние между прогонами (футы) = допустимая нагрузка/погонный фут прогон	20 фунтов на квадратный фут x 5 футов = 100 фунтов на фут

Примечание: Эти примерные расчеты являются основными. Многие различные переменные могут влиять на загрузку. Например, дрейфовая нагрузка, высота здания, географический местоположение и т. д. Пожалуйста, свяжитесь с Flexospan, если существуют особые условия.

Таблица веса Z-прогона и Z-опоясывающего пояса: Вес на погонный фут
	16 Калибр		14 Калибр		12 Калибр
Размер (ном.)	2 1/2 дюйма, шт.	3 1/2 дюйма, шт.	2 1/2 дюйма, шт.	3 1/2 дюйма, шт.	2 1/2 дюйма, шт.	3 1/2 дюйма, шт.
6 дюймов Зи	2,656	Н/Д	3.281	Н/Д	4. 531	Н/Д
8 «Зее	3.099	3,541	3.828	4.375	5.286	6.041
10 дюймов Зи	3,541	3,984	4.375	Н/Д	6.041	6.797
12 «Зее	3,984	Н/Д	4.922	5.468	6.797	7,552

Примечание: Эти веса даны для трех и более пролетов, основанные на одинаковых расстояниях между пролетами. Обратитесь в компанию Flexospan за помощью в расчете веса неуниформы. заливы.

Курсы PDH онлайн. PDH для профессиональных инженеров. ПДХ Инжиниринг.

«Мне нравится широта ваших курсов HVAC; не только экологические курсы или курсы по энергосбережению

.»

Рассел Бейли, ЧП

Нью-Йорк

«Это укрепило мои текущие знания и научило меня нескольким новым вещам, кроме того,

познакомив меня с новыми источниками

информации». Я многому научился, и они

очень быстро отвечали на вопросы.

Это было на высшем уровне. Буду использовать

снова. Спасибо».3338

«Веб-сайт прост в использовании. Хорошо организован. Я действительно буду пользоваться вашими услугами снова.

Я передам название вашей компании

другим сотрудникам. »

Рой Пфлейдерер, ЧП

Нью-Йорк

«Справочный материал был превосходным, и курс был очень информативным, особенно потому, что я думал, что уже знаком

с деталями Kansas

Авария в City Hyatt.»

Майкл Морган, ЧП

Техас

«Мне очень нравится ваша бизнес-модель. Мне нравится, что я могу просмотреть текст перед покупкой. Я обнаружил, что класс

Информативный и полезный

В моей работе. «

Уильям Сенкевич, P.E. 9338

Florida 9000 9000 2

77″ Florida 9338 9000 9000 2

777 « Florida 9338 9000 9000 2

» . познавательный. Вы

— лучший я обнаружил ».

Рассел Смит, P.E.

Pennsylvania

» Я считаю, что подходы.

материала.»

Хесус Сьерра, Ч. П. На самом деле

человек учится больше

от неудач ».

Джон Скондры, P.E. 9338

9337 Pennsylvania

9337.

Путь обучения. «

Джек Лундберг, P.E.

Висконсин

» I Am Am Am Am Am Am Am Am Am Am Am Am Am Amp Impled Arved Washons 9338

«I Am Am Am Am Im Am Im Im Im Im Impled Apped The Way This Prese Pres The Cours; т. е. позволяя

Студент, чтобы рассмотреть курс

Материал перед оплатой и

Получение викторины. » курсы. Я, конечно, многому научился и

получил огромное удовольствие».0002 «Я очень доволен предлагаемыми курсами, качеством содержания материалов и простотой поиска

онлайн-курсов

.»

Уильям Валериоти, ЧП

Техас

«Этот материал в значительной степени оправдал мои ожидания. Курс был легким для восприятия. Фотографии в основном давали хорошее представление о

обсуждаемых темах.»

Майкл Райан, ЧП

Пенсильвания

«Именно то, что я искал. Нужен 1 балл по этике, и я нашел его здесь.»

Джеральд Нотт, ЧП

Нью-Джерси

«Это был мой первый онлайн-опыт получения необходимых кредитов PDH. Это было

информативно, выгодно и экономично.

Я бы очень рекомендовал его

для всех инженеров ».

Джеймс Шурелл, P.E.

Ohio

» I , и

не основаны на каких-то неясных разделах

законов, которые не применяются

» 38″ 38″ 93″ обычной практике 93.0005

Марк Каноник, ЧП

Нью-Йорк

«Большой опыт! Я многому научился, чтобы взять его с собой в свою организацию медицинского оборудования

».

Иван Харлан, ЧП

Теннесси

«Материал курса имеет хорошее содержание, не слишком математический, с хорошим акцентом на практическое применение технологий».

Юджин Бойл, ЧП

Калифорния

«Это был очень приятный опыт. Тема была интересной и хорошо представленной,

, а онлайн -формат был очень

, и легко до

. Благодарность.»

Патрисия Адамс, ЧП

Канзас

«Отличный способ добиться соответствия непрерывному обучению физкультуры в рамках временных ограничений лицензиата».

Джозеф Фриссора, ЧП

Нью-Джерси

«Должен признаться, я действительно многому научился. Мне помогает

просмотр текстового материала. предоставлены

фактических случаев. »

Жаклин Брукс, ЧП

Флорида

«Общие ошибки ADA в дизайне объектов очень полезны. Исследование

Требовалось Исследования в

Документ Но

Гарольд Катлер, ЧП

Массачусетс

«Это было эффективное использование моего времени. Спасибо за разнообразие выбора

в инженерии дорожного движения, который мне нужен

для выполнения требований

Сертификация PTOE.

Joseph Gilroy, P.E.E.

777777777777777777773777777737773777373773777337733773377337733773377337733773377337373377337373733737373373733737373373733773373737373737373737373737373737373737373737373733н. способ заработать CEU’s для моих требований PG в Делавэре. До сих пор все курсы, которые я посещал, были отличными.

Надеюсь увидеть больше 40%

Дисконтированные курсы ».

Кристина Николас, стр. дополнительные

курсы. Процесс прост, и

намного эффективнее, чем

необходимость путешествовать.3338

Айдахо

«Услуги, предоставляемые CEDengineering, очень полезны для инженеров-профессионалов

для получения единиц PDH

в любое время. Очень удобно.»

Пол Абелла, ЧП

Аризона

«Пока все было отлично! Поскольку я постоянно работаю матерью двоих детей, у меня не так много

времени, чтобы исследовать, где

получить мои кредиты от.»

Кристен Фаррелл, ЧП

Висконсин

2 «Это было очень познавательно. Легко понять с иллюстрациями

и графиками; определенно

облегчает усвоение всех

теорий. »

Виктор Окампо, P.Eng.

Альберта, Канада

«Хороший обзор принципов полупроводника. Мне понравилось пройти курс по телефону

. .»

Клиффорд Гринблатт, ЧП

Мэриленд

«Просто найти интересные курсы, скачать документы и получить

викторина. I would highly recommend

you to any PE needing

CE units.»

Mark Hardcastle, P.E.

Missouri

«Very good selection тем во многих областях техники».3338

«У меня пережил вещи, которые я забыл. Я также рад получить .

на 40%.»

Conrado Casem, P.E.

Теннесси

«Отличный курс по разумной цене. Я буду пользоваться вашими услугами в будущем.»

Чарльз Флейшер, P. E.

Нью-Йорк

«Это был хороший тест, и я фактически проверил, что я прочитал кодексы профессиональной этики

и правила Нью-Мексико

».

Брун Гильберт, ЧП

Калифорния

«Мне очень понравились занятия. Они стоили времени и усилий.»

Дэвид Рейнольдс, ЧП

Канзас

«Очень доволен качеством тестовых документов. Воспользуюсь CEDengineerng

, когда потребуется дополнительная сертификация

.»

Томас Каппеллин, ЧП

Иллинойс

«У меня истек срок действия курса, но вы все равно выполнили обязательство и поставили

ME, за что я заплатил — много

Оцените! для инженера».3338

Хорошо расположено. «

Глен Шварц, P. E.

New Jersey

» Вопросы. Вопросы подходят для Lessons, и уроки

«Вопросы. Вопросы. И материал.

для дизайна дерева».3338

Роберт Велнер, ЧП

Нью -Йорк

«Я имел большой опыт работы с прибрежным строительством — проектирование

Денис Солано, ЧП

Флорида

«Очень понятный, хорошо организованный веб-сайт. Материал курса этики штата Нью-Джерси был очень

хорошо подготовлено. Мне нравится возможность загрузить учебный материал на

Обзор, где бы ни был и

ВСЕГДА ». Сохраняйте широкий выбор тем на выбор».

Уильям Бараттино, ЧП

Вирджиния

«Процесс прямой, никакой чепухи. Хороший опыт.»

Тайрон Бааш, ЧП

Иллинойс

«Вопросы на экзамене были наводящими и демонстрировали понимание

материала. Тщательный

и всеобъемлющий. «

Майкл Тобин, P.E.

Arizona

9337″ Это мой второй курс, и I I LikeD, что было предложило мне, что это было бы 73339 9000 33333333 333 333333333 333 333333333 3333 333333333 333333 33333333 33333 33333333 33333 3333333 33333 333333 33333 33333 33333 33333 33333 3333 3333337 моя линия

работы. Я обязательно воспользуюсь этим сайтом снова.»

Анджела Уотсон, ЧП

Монтана

«Легко выполнить. Нет путаницы при подходе к сдаче теста или записи сертификата.»

Кеннет Пейдж, ЧП

Мэриленд

«Это был отличный источник информации о нагревании воды с помощью солнечной энергии.

Луан Мане, ЧП

Conneticut

«Мне нравится подход, позволяющий зарегистрироваться и иметь возможность читать материалы в автономном режиме, а затем

вернуться, чтобы пройти тест. »

Алекс Млсна, ЧП

Индиана

«Я оценил количество информации, предоставленной для класса. Я знаю

this is all information that I can

use in real life situations.»

Natalie Deringer, P.E.

South Dakota

«The review materials and sample test were

курс.»3338

«Website is easy to use, you can download the material to study, then come back

and take the quiz. Very

convenient and on my

own schedule .»

Майкл Гладд, ЧП

Грузия

«Спасибо за хорошие курсы на протяжении многих лет.»

Деннис Фундзак, ЧП

Огайо

«Очень легко зарегистрироваться, получить доступ к курсу, пройти тест и распечатать сертификат PDH

. Спасибо, что сделали этот процесс простым.»

Фред Шайбе, ЧП

Висконсин

«Положительный опыт. Быстро нашел курс, который соответствовал моим потребностям, и закончил

часовой PDH за

one hour.»

Steve Torkildson, P.E.

South Carolina

«I liked being able to download the documents for review of content

and suitability, before

иметь для оплаты

материалов.»

Richard Wymelenberg, P.E.0005

«Это хорошее пособие по ЭЭ для инженеров, не являющихся электриками.»

Дуглас Стаффорд, ЧП

Техас

«Всегда есть место для улучшения, но я не могу придумать ничего в вашем

процессе, который нуждается в улучшении. »

Томас Сталкап, ЧП

Арканзас

«Мне очень нравится удобство прохождения викторины онлайн и получения немедленного сертификата

.»

Марлен Делани, ЧП

Иллинойс

«Обучающие модули CEDengineering — это очень удобный способ доступа к информации по

многим различным техническим областям

вне
3337 Специальная специализация Без
.
Титул Номер стола Отчетный период Название публикации Скачать Суды США по делам о банкротстве — Деловые и некоммерческие дела, поданные в соответствии с главой Кодекса о банкротстве F-2 (один месяц) 30 июня 2022 г. Заявления о банкротстве Загрузить таблицу F-2 (один месяц) — Заявление о банкротстве (30 июня 2022 г.) (pdf, 172,93 КБ) Суды США по делам о банкротстве — Деловые и некоммерческие дела, поданные в соответствии с главой Кодекса о банкротстве Ф-2 30 июня 2022 г. Заявления о банкротстве Загрузить таблицу F-2 — Заявления о банкротстве (30 июня 2022 г.) (pdf, 68,52 КБ) Суды США по делам о банкротстве — Деловые и некоммерческие дела, поданные в соответствии с главой Кодекса о банкротстве, округом и округом Ф-5А 30 июня 2022 г. Заявления о банкротстве Загрузить таблицу F-5A — Заявления о банкротстве (30 июня 2022 г.) (pdf, 1,8 МБ) Суды США по делам о банкротстве – возбужденные, прекращенные и находящиеся на рассмотрении дела о банкротстве Ф 30 июня 2022 г. Заявления о банкротстве Загрузить таблицу F — Заявления о банкротстве (30 июня 2022 г.) (pdf, 43,6 КБ) Суды США по делам о банкротстве — Деловые и некоммерческие дела, поданные в соответствии с главой Кодекса о банкротстве F-2 (три месяца) 30 июня 2022 г. Заявления о банкротстве Загрузить таблицу F-2 (три месяца) — Заявления о банкротстве (30 июня 2022 г.) (pdf, 67,74 КБ) Апелляционные суды США — Статистика управления Федерального суда — Профили н/д 30 июня 2022 г. Статистика Федерального суда Скачать fcms_na_appprofile0630.2022 (pdf, 208,28 КБ) Апелляционные суды США — Статистика управления федеральными судами — участие в делах н/д 30 июня 2022 г. Статистика Федерального суда Скачать fcms_na_appcp0630.2022 (pdf, 36,14 КБ) Апелляционные суды США — Статистика управления федеральными судами — сводка н/д 30 июня 2022 г. Статистика Федерального суда Скачать fcms_na_appsumary0630.2022 (pdf, 38,03 КБ) Окружные суды США — Статистика управления федеральными судами — профили н/д 30 июня 2022 г. Статистика Федерального суда Скачать fcms_na_distprofile0630. 2022 (pdf, 895,67 КБ) Окружные суды США — статистика управления Федеральным судом — сравнение в округе н/д 30 июня 2022 г. Статистика Федерального суда Загрузить таблицу N/A—U.S. Окружные суды Статистика управления Федерального суда (30 июня 2022 г.) (pdf, 88,1 КБ) Апелляционные суды США – возбужденные, прекращенные и находящиеся на рассмотрении дела в зависимости от характера разбирательства Б-1 30 июня 2022 г. Статистические таблицы для федеральной судебной системы Загрузить таблицу B-1 — U. S. Статистические таблицы апелляционных судов для федеральной судебной системы (30 июня 2022 г.) (xlsx, 18,9 КБ) Апелляционные суды США – Решения по делам, прекращенным по существу, по характеру разбирательства Б-5 30 июня 2022 г. Статистические таблицы для федеральной судебной системы Загрузить таблицу B-5 — U.S. Статистические таблицы апелляционных судов для федеральной судебной системы (30 июня 2022 г.) (xlsx, 19,89 КБ) Апелляционные суды США – возбужденные гражданские и уголовные дела в разбивке по округам и характеру иска или правонарушения Б-7 30 июня 2022 г. Статистические таблицы для федеральной судебной системы Загрузить таблицу B-7 — U.S. Статистические таблицы апелляционных судов для федеральной судебной системы (30 июня 2022 г.) (xlsx, 22,3 КБ) Апелляционный суд США по федеральному округу – возбужденные, прекращенные и находящиеся на рассмотрении дела Б-8 30 июня 2022 г. Статистические таблицы для федеральной судебной системы Загрузить таблицу B-8 — U.S. Апелляционный суд Федерального округа. Статистические таблицы для федеральной судебной власти (30 июня 2022 г.) (xlsx, 19,81 КБ) Окружные суды США — возбужденные, прекращенные и находящиеся на рассмотрении гражданские дела по юрисдикции С-1 30 июня 2022 г. Статистические таблицы для федеральной судебной системы Загрузить таблицу C-1 — США. Окружные суды – гражданские статистические таблицы для федеральной судебной власти (30 июня 2022 г.) (xlsx, 22,6 КБ) Окружные суды США — поданные гражданские дела в разбивке по юрисдикции, характеру иска и округу С-3 30 июня 2022 г. Статистические таблицы для федеральной судебной системы Загрузить таблицу C-3 — США Окружные суды – Гражданские статистические таблицы для федеральной судебной власти (30 июня 2022 г.) (xlsx, 35,89 КБ) Окружные суды США — гражданские дела, прекращенные по характеру иска и предпринятым действиям С-4 30 июня 2022 г. Статистические таблицы для федеральной судебной системы Загрузить таблицу C-4 — США Окружные суды – гражданские статистические таблицы для федеральной судебной власти (30 июня 2022 г.) (xlsx, 23,77 КБ) Окружные суды США – среднее время от подачи до разрешения гражданских дел в разбивке по предпринятым действиям С-5 30 июня 2022 г. Статистические таблицы для федеральной судебной системы Загрузить таблицу C-5 — США Окружные суды – гражданские статистические таблицы для федеральной судебной власти (30 июня 2022 г.) (xlsx, 24,29 КБ) Окружные суды США – возбужденные, прекращенные и ожидающие рассмотрения уголовные дела (включая переводы) по уровням правонарушения Д-1 30 июня 2022 г. Статистические таблицы для федеральной судебной системы Загрузить таблицу D-1 — U.S. Окружные суды – уголовные статистические таблицы для федеральной судебной власти (30 июня 2022 г.) (xlsx, 49,3 КБ) Окружные суды США — дело обвиняемых по уголовным делам, по правонарушениям и округу Д-3 30 июня 2022 г. Статистические таблицы для федеральной судебной системы Загрузить таблицу D-3 — U.S. Окружные суды – уголовные статистические таблицы для федеральной судебной власти (30 июня 2022 г.) (xlsx, 21,6 КБ) Окружные суды США – Увольнение обвиняемых по уголовным делам в зависимости от характера судебного решения и правонарушения Д-4 30 июня 2022 г. Статистические таблицы для федеральной судебной системы Загрузить таблицу D-4 — США Окружные суды – уголовные статистические таблицы для федеральной судебной власти (30 июня 2022 г.) (xlsx, 18,97 КБ) Федеральная система пробации – Лица, принятые и снятые с послесудебного надзора Е-1 30 июня 2022 г. Статистические таблицы для федеральной судебной системы Загрузить таблицу E-1 — Статистические таблицы Федеральной системы пробации для федеральных судебных органов (30 июня 2022 г.) (xlsx, 54,71 КБ) Федеральная система пробации — дела о надзоре после вынесения обвинительного приговора, прекращенные с отзывом и без отзыва, по типу Е-7А 30 июня 2022 г. Статистические таблицы для федеральной судебной системы Загрузить таблицу E-7A — Статистические таблицы Федеральной системы пробации для федеральной судебной системы (30 июня 2022 г.) (xlsx, 48,18 КБ) Суды США по делам о банкротстве — деловые и некоммерческие дела, возбужденные в соответствии с главой 9 Кодекса о банкротстве0040
Ф-2 30 июня 2022 г. Статистические таблицы для федеральной судебной системы Загрузить таблицу F-2 — США Статистические таблицы судов по делам о банкротстве для Федеральной судебной системы (30 июня 2022 г.) (xlsx, 25,79 КБ) Федеральная служба предварительного следствия — возбуждено дело Н-1 30 июня 2022 г. Статистические таблицы для федеральной судебной системы Загрузить таблицу H-1 — Статистические таблицы Федеральной службы досудебного производства для федеральной судебной системы (30 июня 2022 г.) (xlsx, 23,04 КБ) Федеральная служба предварительного следствия – прекращенные дела по видам распоряжения Н-13 30 июня 2022 г. Статистические таблицы для федеральной судебной системы Загрузить таблицу H-13 — Статистические таблицы Федеральной службы досудебного производства для федеральной судебной системы (30 июня 2022 г.) (xlsx, 25,8 КБ) Федеральная служба досудебного расследования — Опросы и виды отчетов досудебных служб Н-2 30 июня 2022 г. Статистические таблицы для федеральной судебной системы Загрузить таблицу H-2 — Статистические таблицы Федеральной службы досудебного производства для федеральной судебной системы (30 июня 2022 г.) (xlsx, 96,84 КБ) Федеральная служба предварительного следствия – Ответчики, привлеченные к уголовной ответственности и находящиеся под досудебным надзором Н-7 30 июня 2022 г. Статистические таблицы для федеральной судебной системы Загрузить таблицу H-7 — Статистические таблицы Федеральной службы досудебного производства для федеральной судебной системы (30 июня 2022 г. ) (xlsx, 50,68 КБ) Окружные суды США — Служба большого присяжного заседателя J-1 30 июня 2022 г. Статистические таблицы для федеральной судебной системы Загрузить таблицу J-1 — США. Статистические таблицы окружных судов – больших и малых присяжных заседателей для федеральной судебной системы (30 июня 2022 г.) (xlsx, 17,63 КБ) Окружные суды США — Служба малых присяжных заседателей в дни отбора присяжных заседателей для судебного разбирательства J-2 30 июня 2022 г. Статистические таблицы для федеральной судебной системы Загрузить таблицу J-2 — США. Статистические таблицы окружных судов – больших и малых присяжных заседателей для федеральной судебной системы (30 июня 2022 г.) (xlsx, 21,18 КБ) Апелляционные суды США – возбужденные, прекращенные и находящиеся на рассмотрении дела Б 30 июня 2022 г. Статистические таблицы для федеральной судебной системы Загрузить таблицу B — США Статистические таблицы апелляционных судов для федеральной судебной системы (30 июня 2022 г.) (xlsx, 10,37 КБ) Окружные суды США – возбужденные, прекращенные и находящиеся на рассмотрении гражданские дела С 30 июня 2022 г. Статистические таблицы для федеральной судебной системы Загрузить таблицу C — США Окружные суды – гражданские статистические таблицы для федеральной судебной власти (30 июня 2022 г.) (xlsx, 26,46 КБ) Окружные суды США — поданные гражданские дела в разбивке по юрисдикции и характеру иска С-2 30 июня 2022 г. Статистические таблицы для федеральной судебной системы Загрузить таблицу C-2 — США Окружные суды – гражданские статистические таблицы для федеральной судебной власти (30 июня 2022 г.) (xlsx, 16,6 КБ) Окружные суды США – уголовные дела возбуждены, прекращены и находятся на рассмотрении (включая переводы) Д 30 июня 2022 г. Статистические таблицы для федеральной судебной системы Загрузить таблицу D — U.S. Окружные суды – уголовные статистические таблицы для федеральной судебной власти (30 июня 2022 г.) (xlsx, 41,93 КБ) Окружные суды США – возбужденные, прекращенные и находящиеся на рассмотрении уголовные дела (включая передачу) D Чемоданы 30 июня 2022 г. Статистические таблицы для федеральной судебной системы Загрузить случаи Table D — США. Окружные суды – уголовные статистические таблицы для федеральной судебной власти (30 июня 2022 г.) (xlsx, 20,49 КБ) Суды США по делам о банкротстве – возбужденные, прекращенные и находящиеся на рассмотрении дела о банкротстве Ф 30 июня 2022 г. Статистические таблицы для федеральной судебной системы Загрузить таблицу F — США Статистические таблицы судов по делам о банкротстве для Федеральной судебной системы (30 июня 2022 г.) (xlsx, 20,6 КБ) Суды США по делам о банкротстве – иск о возбуждении, прекращении и рассмотрении дела Ф-8 30 июня 2022 г. Статистические таблицы для федеральной судебной системы Загрузить таблицу F-8 — США Статистические таблицы судов по делам о банкротстве для Федеральной судебной системы (30 июня 2022 г.) (xlsx, 19,39 КБ) Окружные суды США — возбуждено дело об ответчиках по уголовным делам по статье Д-2 30 июня 2022 г. Статистические таблицы для федеральной судебной системы Загрузить таблицу D-2 — США. Окружные суды – уголовные статистические таблицы для федеральной судебной власти (30 июня 2022 г.) (xlsx, 18,04 КБ) Федеральные суды США — Работа федеральной судебной власти JCI 30 июня 2022 г. Статистические таблицы для федеральной судебной системы Загрузить таблицу JCI — США Статистические таблицы федеральных судов для федеральной судебной системы (30 июня 2022 г.) (xlsx, 19,94 КБ) Федеральная система пробации – Лица, находящиеся под послесудебным надзором Е-2 30 июня 2022 г. Статистические таблицы для федеральной судебной системы Загрузить таблицу E-2 — Статистические таблицы Федеральной системы пробации для федеральных судебных органов (30 июня 2022 г.) (xlsx, 48,73 КБ) Суды США по делам о банкротстве — деловые и некоммерческие дела, возбужденные в соответствии с главой 9 Кодекса о банкротстве0040
F-2 (один месяц) 31 марта 2022 г. Заявления о банкротстве Загрузить таблицу F-2 (один месяц) — Заявление о банкротстве (31 марта 2022 г.) (pdf, 315,48 КБ) Суды США по делам о банкротстве — деловые и некоммерческие дела, возбужденные в соответствии с главой 9 Кодекса о банкротстве0040
Ф-2 31 марта 2022 г. Заявления о банкротстве Загрузить таблицу F-2 — Заявления о банкротстве (31 марта 2022 г.) (pdf, 95,74 КБ) Суды США по делам о банкротстве — деловые и некоммерческие дела, поданные в соответствии с главой Кодекса о банкротстве, округом и округом Ф-5А 31 марта 2022 г. Заявления о банкротстве Загрузить таблицу F-5A — Заявления о банкротстве (31 марта 2022 г.) (pdf, 1,84 МБ) Суды США по делам о банкротстве – возбужденные, прекращенные и находящиеся на рассмотрении дела о банкротстве Ф 31 марта 2022 г. Заявления о банкротстве Загрузить таблицу F — Заявления о банкротстве (31 марта 2022 г.) (pdf, 69,88 КБ) Суды США по делам о банкротстве — Деловые и некоммерческие дела, поданные в соответствии с главой Кодекса о банкротстве F-2 (три месяца) 31 марта 2022 г. Заявления о банкротстве Загрузить таблицу F-2 (три месяца) — Заявления о банкротстве (31 марта 2022 г.) (pdf, 95,04 КБ) Апелляционные суды США — Статистика управления Федерального суда — Профили н/д 31 марта 2022 г. Статистика Федерального суда Загрузить таблицу N/A—U.S. Апелляционные суды Статистика Федерального суда (31 марта 2022 г.) (pdf, 210,98 КБ) Апелляционные суды США — Статистика управления федеральными судами — участие в делах Н/Д 31 марта 2022 г. Статистика Федерального суда Загрузить таблицу N/A—U.S. Апелляционные суды Статистика Федерального суда (31 марта 2022 г.) (pdf, 36,21 КБ) Окружные суды США — Статистика управления федеральными судами — профили Н/Д 31 марта 2022 г.

Профнастил в таблицах и цифрах

Таблица весов профнастила

Форма гофры профлиста в цифрах

Таблицы нагрузок профнастила

Таблица нагрузок профнастила стеновых марок

Таблица нагрузок профнастила несуще-стеновых и несущих марок

Шаг обрешётки под профнастил для скатных кровель

Цветовая таблица профнастила по RAL

Таблица характеристик полимерных покрытий профнастила

Профлист и его несущая способность

Несущая способность профлиста

Область применения профлистов

Расчет несущей способности профлиста

Нормативная нагрузка от профлиста — Дачный сезон

Несущая способность профнастила

Чем важна несущая способность?

Правила расчета нагрузки на кровлю из профлиста

Какой несущей способностью обладают разные виды профнастила?

В каких областях применяется данный материал?

Как выбрать профлист по таблице его несущей способности?

1 Несущая способность кровельных материалов – чем она важна?

2 Как правильно рассчитать нагрузку на профлист и выбрать его

3 Несущая способность профлистов различных типов

Несущая способность профнастила

Чем важна несущая способность?

Правила расчета нагрузки на кровлю из профлиста

Какой несущей способностью обладают разные виды профнастила?

В каких областях применяется данный материал?

Несущая способность профлиста

Расчет профлиста по несущей способности. Несущая способность профнастила. Область применения профлистов

Технические характеристики

Несущие способности, сферы применения

Ценовая политика

Отличительные качества несущего профлиста

Преимущества несущего профлиста

Маркировка материала

Как рассчитать несущую способность профнастила

Пример расчета

Область применения

Как рассчитать показатель несущей способности?

Чем важна несущая способность?

Правила расчета нагрузки на кровлю из профлиста

Какой несущей способностью обладают разные виды профнастила?

В каких областях применяется данный материал?

Коэффициент надежности по назначению для профлиста. Несущая способность профлиста. Чем важна несущая способность

Отличительные качества несущего профлиста

Преимущества несущего профлиста

Маркировка материала

Как рассчитать несущую способность профнастила

Пример расчета

Область применения

Как рассчитать показатель несущей способности?

Несущая способность

Сфера применения профнастила

Расчет несущей способности

Профнастил в таблице

Чем важна несущая способность?

Правила расчета нагрузки на кровлю из профлиста

Какой несущей способностью обладают разные виды профнастила?

В каких областях применяется данный материал?

Области применения несущего профнастила

Несущая способность профнастила — предельно допустимые нагрузки

Методика расчета прочности кровельного покрытия и выбор марки несущего профлиста

Несущая способность профлиста с21. Область применения профлистов. Чем важна несущая способность

Области применения несущего профнастила

Несущая способность профнастила — предельно допустимые нагрузки

Методика расчета прочности кровельного покрытия и выбор марки несущего профлиста

Достоинства несущего профлиста

Область применения профилированного металлического листа

Технические характеристики и некоторые марки

Выбор профнастила

Стоимость материала

Пример расчета

Несущая способность профлиста

Область применения профлистов

Расчет несущей способности профлиста

Несущая способность профлиста. Подбор профлиста по несущей способности

Что собой представляет

Сферы применения

Разновидности материала
