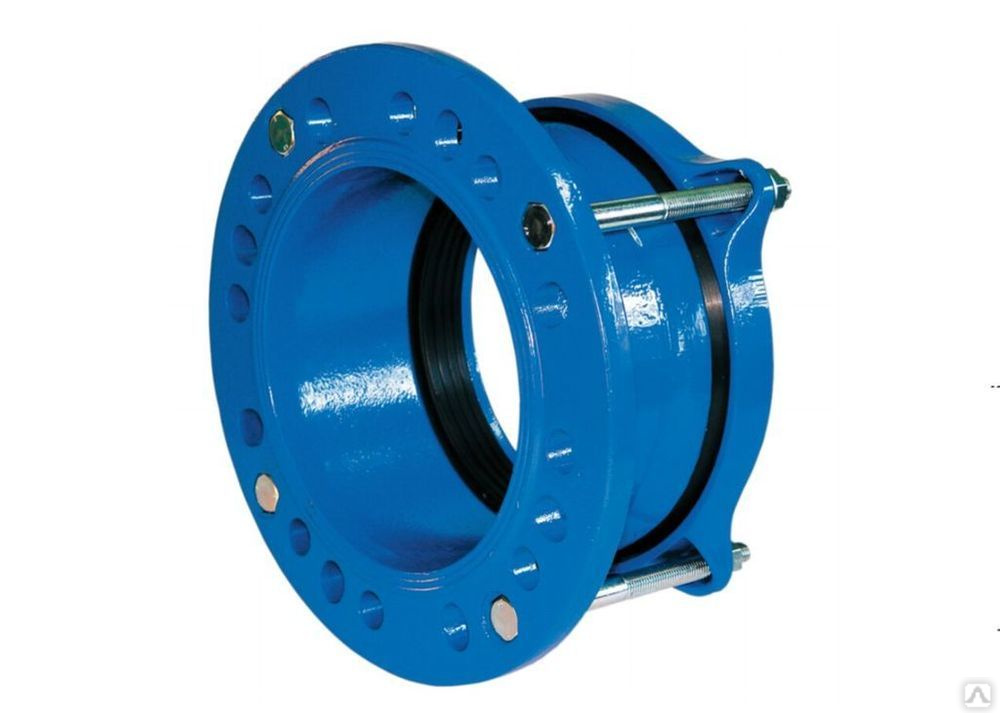

Фланец обжимной для ПВХ труб и ПНД,  является представителем нового поколения данных изделий. Он имеет в своём составе две очень важные функциональные части: герметичное манжетное уплотнение и металлические вставки, которые в процессе установки сцепляются с трубой для получения прочного соединения, устойчивого к растягивающим нагрузкам.

Герметичность манжетного уплотнения обеспечивается с помощью равностепенного обжима. Подобные уплотнения специально разработаны для максимального сцепления с трубами при условии их минимального повреждения. Вставки из металла в таких уплотнениях повреждают трубу всего лишь на одну треть её окружности, тогда как в других системах трубы повреждаются по всей окружности.

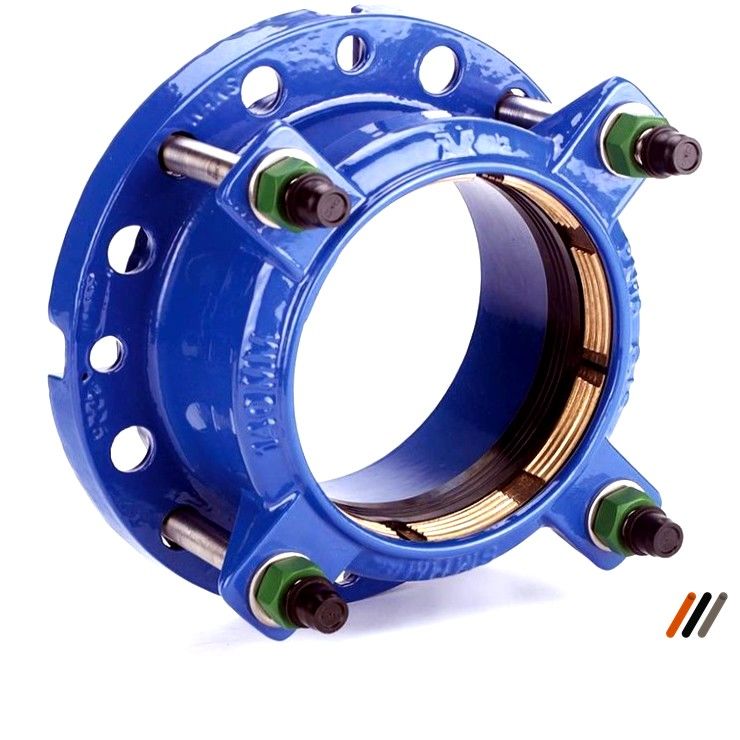

Существуют фланцы обжимные для соединения труб из чугуна, стали и асбестоцементных труб,  которые помимо надёжной фиксации трубы обеспечивают её хорошую герметизацию. Они характеризуются большой длиной фитинга и наличием резиновой втулки, обеспечивающей герметизацию двух камер и перераспределение усилия, которое направлено на конец трубы.

Посредством упругости данного соединения снимается напряжение в трубах, и тем самым сводится к минимуму возможность аварии. Таким образом, подобная система избавляет от необходимости поддерживать трубы и использовать дополнительные фиксирующие приспособления для снятия давления и осевых усилий. Ещё одно преимущество таких обжимных фланцев залючается в том, что они могут быть удалены в любое время.

Монтаж фланцев отличается простотой: собранная конструкция совместно с прижимным кольцом и уплотняющей втулкой надевается на трубу. При этом фланцы необходимо подвести друг к другу так, чтобы край кольца выступал за край трубы на 10 мм. Затем следует в перекрёстном порядке затянуть болты. Важно помнить, что в процессе монтажа нельзя снимать фаску с конца трубы.

Фланцы для чугунных и стальных труб могут быть установлены на трубах с неперпендикулярно обрезанными концами, отступающими от ответных приспособлений на расстояние до 15 мм.

Фланец фиксирующий для ПЭ труб в Ростове-на-Дону, Волгограде: фланец-адаптер чугунный обжимной

от 5582 a

от 5984 a

от 7420 a

от 8670 a

от 18190 a

от 21420 a

от 23630 a

от 29740 a

от 30420 a

от 42330 a

от 70380 a

от 87940 a

от 102540 a

от 114230 a

Автор: ООО «БЕРКУТ»

Дата публикации: 2019-03-05

Дата изменения: 2022-04-25

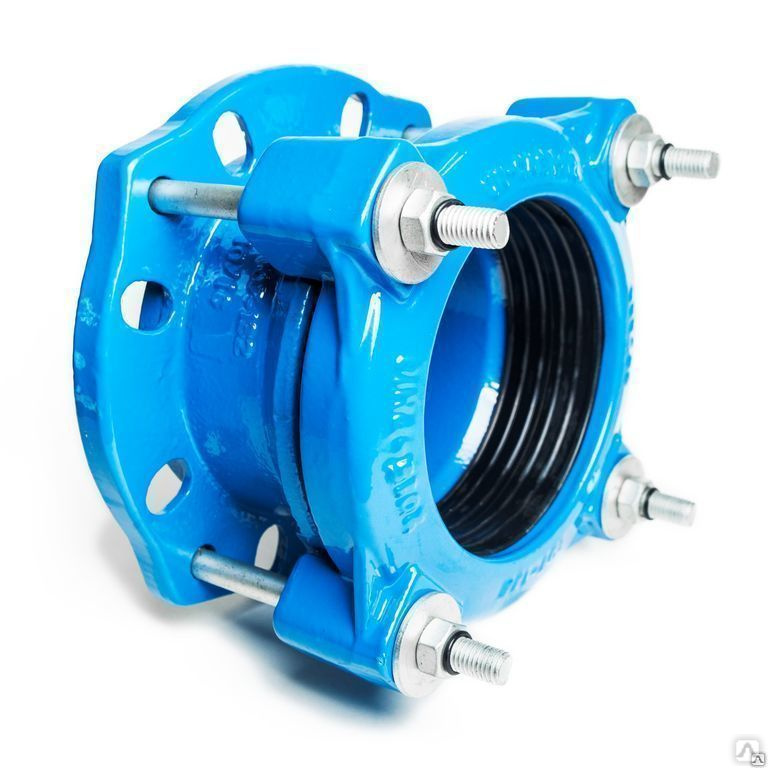

Фланец фиксирующий для ПЭ труб

Фланец фиксирующий для ПЭ труб, купить соединители с Ду в диапазоне от 50 до 500 мм от компании БЕРКУТ.

Компания «БЕРКУТ» предлагает своим клиентам комфортные условия сотрудничества. Мы выполняем поставки качественных и современных полиэтиленовых труб, а также снабжаем заказчиков комплектующими для трубопроводов. У нас вы можете купить фланец фиксирующий для ПЭ труб, который производится из чугуна в строгом соответствии с действующими стандартами. Такие детали используются для соединения труб с:

• Трубопроводной арматурой;
• Различными емкостями;
• Агрегатами и прочими функциональными узлами.

Применение фиксирующего чугунного фланца – это практичное и универсальное решение, которое обеспечивает простой монтаж без сварки даже в ограниченном пространстве.

Прежде чем заказать партию обжимных фланцев для ПЭ труб, внимательно изучите параметры изделий и обратите внимание на качество. Только хорошо выполненный компонент будет обеспечивать долговечность и надежность стыков при любых условиях эксплуатации.

В нашем каталоге вас ждет широкий ассортимент товаров – вы сможете купить соединители с ду от 50 до 500 мм. Все детали полностью отвечают требованиям ТУ и ГОСТ. Чтобы оформить заказ, позвоните нашим специалистам и озвучьте габариты и ваши требования к изделию. Учитывая заданные параметры, сотрудники подберут оптимальные для покупки наименования. Если вы хотите самостоятельно выбрать продукцию, познакомьтесь с описанием позиций, актуальными ценами и прочей полезной информацией, которая поможет вам избежать ошибок.

Оперативное выполнение заказов

Мы постоянно расширяем и пополняем наш каталог востребованными позициями и новинками разных производителей. Чтобы вы могли легко сориентироваться в ассортименте, мы предлагаем свою профессиональную помощь в поиске нужных вам изделий. Фланцы-адаптеры для ПЭ труб и другие детали мы оперативно поставляет в Элисту, Грозный, Махачкалу, Ставрополь, Воронеж, Краснодар, Волгоград, Ростов-на-Дону, Симферополь, Севастополь и другие города РФ. Выбрав нас в роли партнера, вы можете быть уверены в:

• Безупречном качестве приобретенных товаров;
• Строгом соблюдении сроков выполнения заказа;
• Компетентности и профессионализме сотрудников;
• Ощутимой и честной выгоде без рисков.

Позвоните нам прямо сейчас, чтобы уточнить наличие интересующих вас наименований и проконсультироваться по другим возникшим у вас вопросам.
