Утверждаю

___________________________

(начальник органа управления,

подразделения пожарной охраны)

«__» ______________ 20__г. _

ПЛАН-КОНСПЕКТ
проведения занятий с группой ______________________________
Тема: «Пожарные рукава и рукавная арматура».
Вид занятия: классно-групповое Отводимое время _________ (ч.)
Цель занятия: Приобретение и совершенствование личным составом подразделения знаний по видам, назначению, устройству и испытанию пожарных рукавов и рукавной арматуры. Правила эксплуатации пожарных рукавов при прокладке рукавных линий.
Литература, используемая при проведении занятия:
— Учебное пособие «Пожарная техника» В.В. Теребнев, Н.И. Ульянов, В.А. Грачев 2007г.;
— пожарный сайт fireguys.ru; интернет ресурсы.
Развернутый план занятия:

Подготовительная часть занятия – 5 мин.

Проверка наличия всего личного состава, объявление темы и целей занятия.

Основная часть занятия – 35 мин.

Пожарный рукав — это гибкий трубопровод предназначенный для транспортирования огнетушащих веществ, оборудованный пожарными соединительными головками.

Пожарные рукава подразделяются на следующие виды:

всасывающие;
напорно-всасывающие;
напорные.

Пожарные рукава, по которым огнетушащие вещества подаются под давлением, называются напорными. В случае использования открытых водоисточников для забора воды используют всасывающие рукава. При заборе воды из водопроводной сети используются напорно-всасывающий рукав и короткий напорный рукав.

ВСАСЫВАЮЩИЕ (ВПР) и НАПОРНО-ВСАСЫВАЮЩИЕ (НВПР)
ПОЖАРНЫЕ РУКАВА

Всасывающий пожарный рукав — это рукав жесткой конструкции, который предназначен для отбора воды из открытого водоисточника с помощью пожарного насоса.

Рис.1
Напорно-всасывающий рукав — это рукав жесткой конструкции, предназначенный для забора воды из пожарного гидранта (ПГ).

Всасывающий рукав и напорно-всасывающий рукав (Рис. 2) состоит из внутренней резиновой камеры 3, двух текстильных слоев 2 и 6, проволочной спирали 4, промежуточного рези- нового слоя 5 и наружного текстильного слоя 1.

Резиновые слои обеспечивают рукаву воздуховодонепроницаемость, а также эластичность и гибкость. Проволочная спираль 4 увеличивает механическую прочность и исключает сплющивание рукава под действием атмосферного давления.

Рис. 2. Конструктивное исполнение всасывающих и напорно-всасывающих рукавов 1 — наружный текстильный слой; 2 — текстильный слой; 3 — внутренняя резиновая камера; 4 — проволочная спираль; 5 — промежуточный резиновый слой; 7 — головка соединительная

Слои прорезиненной ткани увеличивают механическую прочность рукава от растягивающих усилий и защищают резиновые слои от истирания. На концах всасывающих рукавов имеются мягкие без спирали манжеты для установки и закрепления соединительных головок, которые крепятся при помощи оцинкованной проволоки, диаметром 2,0–2,6 мм или металлических оцинкованных хомутов.

На наружную поверхность манжеты каждого рукава наносится маркировка, содержащая наименование завода-изготовителя, номер стандарта, группу, тип, внутренний диаметр, рабочее давление (для рукавов 2-й группы), длину и дату изготовления.

Как правило, в пожарной охране, на напорно-всасывающие рукава устанавливаются соединительные головки диаметром 77 мм, а на всасывающие рукава диаметром 125 мм.

Технические характеристики напорно-всасывающих и всасывающих рукавов, используемых на передвижной пожарной технике, представлены в табл.1.

Таблица 1.

Параметры	Внутренний диаметр ВПР, мм
Параметры	75	125	200
Длина манжеты, мм	100	150	150
Толщина резинового слоя, мм, не менее
— внутреннего	2,0	2,0	2,0
— промежуточного	1,5	1,5	1,5
Длина рукава, мм	4000	4000	4000
Минимальный радиус изгиба, мм	400	600	900
Рабочее давление, МПа	0,5	—	—
Рабочий вакуум, МПа	0,08	0,08	0,08
Масса 1 м рукава, кг	3,1	6,3	13,5

Длина всасывающих пожарных рукавов определяется конструктивной особенностью пожарных автомобилей.

Пенал для хранения всасывающих рукавов размещается, как правило, на надстройке пожарного автомобиля и имеет длину не более 4 м. Конструкция пенала обеспечивает сушку всасывающих рукавов за счет обдува их при движении пожарного автомобиля.

Всасывающие рукава, поступившие в пожарную часть или на рукавную базу, подвергаются входному контролю. При этом прежде всего проверяется наличие и данные маркировки. Рукава, прошедшие входной контроль, навязывают на соединительные головки, после чего их подвергают испытаниям на герметичность.

Порядок испытания напорно-всасывающих и всасывающих рукавов

При испытании всасывающего рукава на герметичность один конец его подсоединяют к источнику давления, другой закрывают заглушкой, имеющей кран для выпуска воздуха. При открытом кране рукав медленно заполняется водой до полного удаления воздуха из него, кран закрывают и постепенно повышают давление в рукаве до указанного в табл. 2. значения испытательного давления в соответствии с диаметром и группой рукава, и выдерживают рукав при этом давлении 10 мин. На рукаве не должно быть разрывов, просачивания воды в виде росы и местных вздутий, а также деформации металлической спирали.

Таблица 2.

Диаметр рукава, мм	Испытательное давление, МПа, для рукавов
Диаметр рукава, мм	Группы 1	Группы 2
до 75	0,3 ± 0,03	1,0 ± 0,1
75 и выше	0,2 ± 0,02	0,75 ± 0,08

Для испытания рукавов на герметичность при вакууме один конец рукава подсоединяют к вакуум-линии с мановакуумметром, другой заглушают. Создают в рукаве вакуум, равный (0,08 ± 0,01) МПа, перекрывают вакуум-линию и выдерживают рукав при этом разрежении в течение 3 мин. Падение разрежения в рукаве за это время не должно превышать 0,013 МПа. В процессе испытания на наружной поверхности рукава не должно быть сплющиваний и изломов. После испытания внутреннюю полость рукава просматривают на свет. Рукав, выдержавший испытание, не должен иметь на внутренней поверхности выпуклостей, пузырей, надрывов и отслаивания.

Обнаружить отслоение внутреннего слоя резины осмотром рукава бывает весьма сложно, так как слой резины при снятии разрежения занимает первоначальное положение. Однако отслоение и перекрытие проходного сечения рукава при разрежении можно определить по некоторым внешним признакам. Так, при попытке забрать воду из водоема, вакуумметр показывает высокое разряжение, но вода в насос не поступает.

Рукава, не выдержавшие испытаний, бракуют. На забракованные новые рукава и рукава, вышедшие из строя ранее 2-х лет с момента их ввода в эксплуатацию в пределах гарантийного срока хранения, равного 3,5 года с момента изготовления, составляют акт и направляют рекламацию изготовителю для замены. Находящиеся в эксплуатации всасывающие рукава испытывают при проведении ТО – 1 пожарного автомобиля.

Правила эксплуатации напорно-всасывающих и всасывающих рукавов

Соединение всасывающих рукавов между собой, с патрубком насоса и всасывающей сеткой осуществляется водителем и пожарным. Водитель берет всасывающий рукав у соединительной головки, подносит его к всасывающему патрубку насоса, совмещает выступы рукавной головки с пазами и наворачивает головку до отказа с помощью ключа. Для присоединения всасывающей сетки водитель приподнимает ближний к водоему конец рукава, пожарный, опустившись на колено, присоединяет к нему сетку и затягивает соединение ключами.

НАПОРНЫЕ ПОЖАРНЫЕ РУКАВА (НПР)

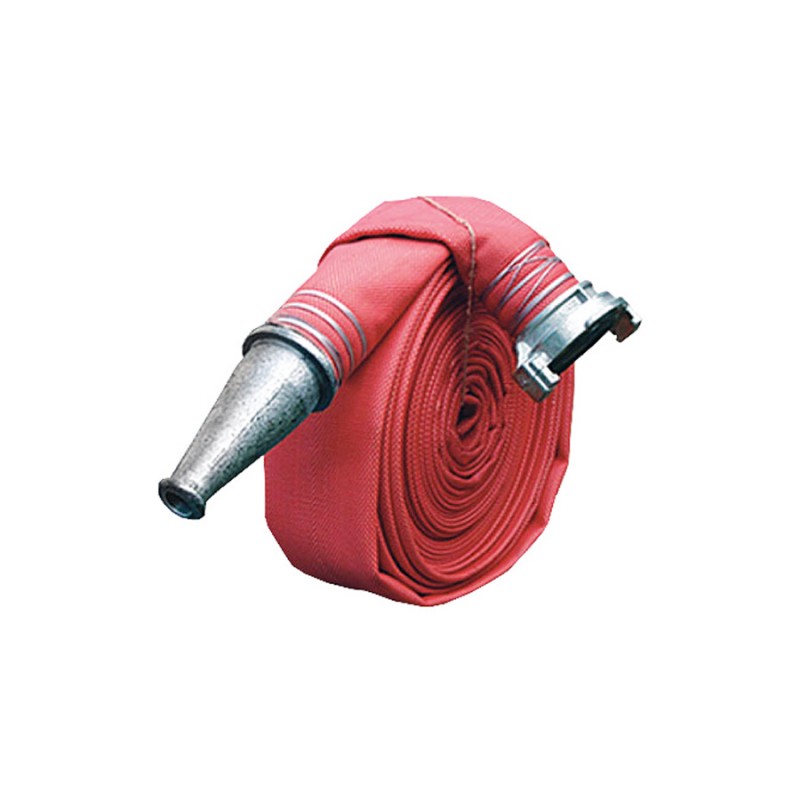

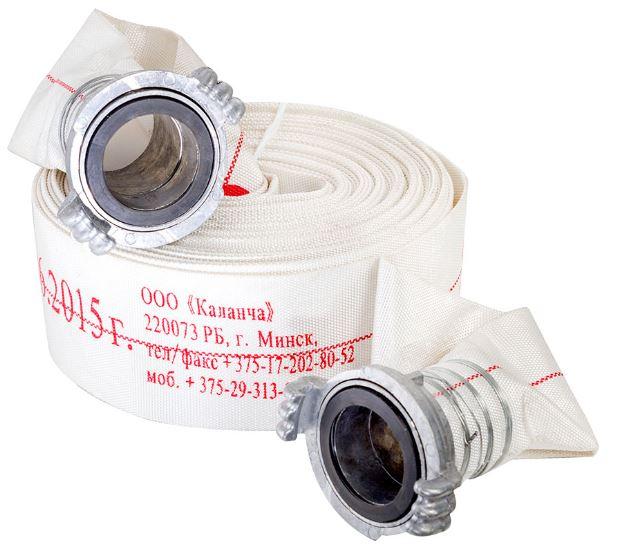

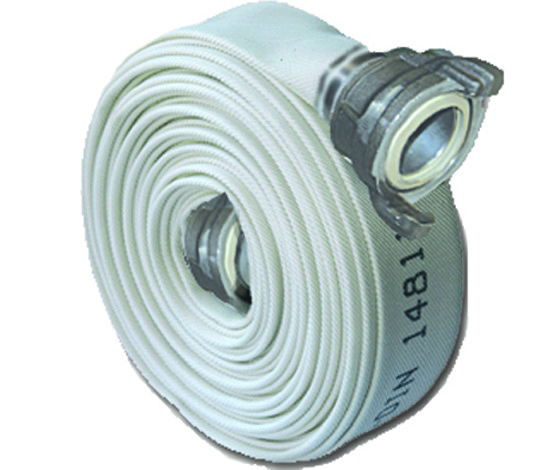

Напорные пожарные рукава предназначены для транспортировки огнетушащих веществ под избыточным давлением. Используются в комплектации пожарных машин, пожарных кранов.

Типы пожарных рукавов по материалу изготовления:

льняные рукава;
льноджутовые рукава;
прорезиненные рукава;
латексированные рукава;
рукава с двусторонним полимерным покрытием.

Конструкция напорного рукава может состоять из: армирующего каркаса (чехла), внутреннего гидроизоляционного слоя и наружного защитного слоя. Армирующие каркасы напорных рукавов ткут или вяжут из натуральных нитей льна, хлопка и т. п. или искусственных волокон — лавсан, капрон и т. п.

Армирующий каркас образуется переплетением нитей под углом 90°. По климатическому исполнению пожарные рукава могут быть двух видов: исполнение «У», рассчитанное на работу при температуре окружающей среды от –40 °С до+45 °С и исполнения «УХЛ», рассчитанные на работу при температуре окружающей среды от –50 °С до +45 °С.

На передвижной пожарной технике применяют напорные рукава длиной 20±1м, диаметром 38, 51, 66, 77, 89, 150 мм.

Напорные рукава из натуральных волокон имеют ограниченное применение. Сухие чистые льняные рукава сравнительно легкие, а их скатки малогабаритны. При подаче воды по таким рукавам наружная поверхность ткани чехла увлажняется за счет просачивания воды (перколяцию) через его стенки, что повышает термостойкость льняных рукавов в условиях тушения пожаров. Однако повышенная склонность льняных рукавов к гнилостным процессам, большие гидравлические потери, а также сложность эксплуатации в условиях низких температур ограничивают область их применения на пожарах.

Устройство прорезиненных напорных рукавов с внутренним гидроизоляционным слоем без наружного покрытия каркаса, показано на рис. 3.1. Такой рукав имеет армирующий каркас 1, выполненный из синтетических волокон. В качестве внутреннего гидроизоляционного слоя 2 применяется резиновая камера, которая вводится внутрь армирующего каркаса 1, предварительно смазанного резиновым клеем 3 и вулканизируется паром под давлением 0,3–0,4 МПа при температуре 120–140 °С в течение 40–45 мин.

Рис. 3.1. Конструкция напорного прорезиненного рукава

1 — армирующий каркас; 2 — внутренний слой; 3 — клеевой слой

Рис. 3.2. Конструкция напорного рукава с двусто- ронним покрытием

1 — армирующий каркас; 2 — внутренний слой; 3 — наружный защитный слой

Напорные рукава с двухсторонним покрытием (рис. 3.2) с внутренним гидроизоляционным слоем 2 и наружным защитным слоем 3 обладают рядом преимуществ по сравнению с другими типами рукавов. При этом внутренний гидроизоляционный слой 2 обеспечивает минимальные гидравлические потери для потока огнетушащего вещества, а наружный защитный слой 3 предохраняет ткань армирующего каркаса 1 от истирания, действия солнечных лучей. Это повышает надежность и долговечность рукавов.

К рукавам с двусторонним покрытием относятся напорные рукава с двусторонним полимерным покрытием и напорные рукава на рабочее давление 3,0 МПа.

В напорных рукавах при подаче воды изменяется их длина и площадь поперечного сечения. Внутренний гидроизоляционный слой рукава под напором воды вдавливается в армирующий каркас (чехол) рукава. При этом формируется профиль шероховатости внутренней его поверхности, определяющий величину сопротивления потоку воды. Для рукавов длиной 20 м определены коэффициенты сопротивления, указанные в табл. 3.

Таблица 3.

Внутренний диаметр рукава, мм	Давление для новых рукавов, МПа		Емкость рукава, л	Сопротивление одного рукава			Пропускная способность прорезиненного рукава по воде, л/с		Масса рукава, кг
	Рабочее	Испытательное		Прорезиненного	Непрорезиненного
51	1,6	2,0	40	0,13	0,24	10,2		11,6
66	1,6	2,0	70	0,034	0,077	17,1		14,0
77	1,6	2,0	90	0,015	0,030	23,3		17,0
89	1,4	1,6	125	0,0035	—	30,0		21,2
110	1,4	1,6	190	0,0020	—	—		23,0
150	1,2	1,4	350	0,00046	—	—		36,0

Наилучшей теплоизолирующей способностью обладают латексированные рукава, имеющие меньшее значение коэффициента теплопроводности материала при отрицательных температурах.

Это значит, что при подаче воды в условиях низких температур, ее охлаждение в линии из латексированных рукавов будет менее интенсивное по сравнению с другими типами рукавов. Вероятность обледенения такой рукавной линии снижается.

Напорные рукава, поступившие в пожарную часть или на рукавную базу, после входного контроля навязываются на соединительные головки мягкой оцинкованной проволокой диаметром 1,6–1,8 мм (для рукавов диаметром 150 мм, диаметром 2,0 мм). После этого на рукав наносится маркировка и заводится паспорт. На рукавах, эксплуатируемых на рукавных базах, наносится их порядковый номер. На рукавах, принадлежащих пожарной части, маркировка состоит из дроби, где в числителе указывается номер пожарной части, а в знаменателе — порядковый номер рукава. Далее рукава подвергаются гидравлическим испытаниям и передаются для эксплуатации.

Порядок испытания напорных рукавов

Напорные рукава, предназначенные для эксплуатации на передвижной пожарной технике, в соответствии с технической характеристикой насосов, применяемых на пожарных автомобилях, испытывают под давлением 1 МПа (10 кгс/см2), которому рукава подвергаются после каждого обслуживания, ремонта или при плановых проверках. Рукава на рабочее давление 3 МПа испытывают при рабочем давлении насоса автомобиля высокого давления. Испытательное давление поддерживают в рукаве в течение времени, достаточного для осмотра рукава, но не более трех минут.

Рукава из натуральных волокон (льняные и льноджутовые) перед испытаниями заполняют водой под давлением 0,2 –0,4 МПа и выдерживают в течение 5 мин.

Рукава, находящиеся под действием испытательного давления, должны быть герметичны в месте навязки их на соединительные головки. У рукавов 2 сорта допускается на длине 20 м не более трех пылевидных свищей (высота пылевидного свища, направленного вертикально вверх, не должна превышать 150 мм). У рукавов 1 сорта свищи не допускаются. Льняные и льноджутовые рукава под испытательным давлением после замочки не должны иметь свищей, кроме пылевидных, в количестве: 1 сорт — не более трех; 2 сорт — не более пяти на длине 20 м.

Рукава, выдержавшие гидравлические испытания, подвергаются сушке, на новые рукава заводят паспорта и передают в эксплуатацию. Находящиеся в эксплуатации рукава испытывают после каждого обслуживания и ремонта, а также два раза в год — при сезонном обслуживании пожарной техники.

Для испытаний напорных рукавов используется агрегат испытания, сушки и талькирования (АИСТ).

Правила эксплуатации напорных рукавов

1 2 3

Пожарно-техническое вооружение — Техника и оборудование

Водосборник рукавный модели ВС-125 – назначение, характеристики

Водосборник рукавный ВС-125 служит для сбора воды из двух всасывающих рукавов и подвода её к насосу.

Рукавный водосборник – это приспособление, предназначенное для сбора воды из двух всасывающих рукавов и подвода ее к пожарному насосу. Как правило, водосборник входит в комплектацию технического оборудования пожарных автомобилей. Технические характеристики и материал изготовления водосборников позволяют использовать их в любом климате: умеренном, тропическом или холодном.

К примеру, водосборник ВС-125 имеет следующие характеристики: диаметр условного прохода выходного патрубка- 125мм; диаметр условного прохода двух входных патрубков- 80мм; рабочее давление – 1 МПа (10 кгс/см2). Данная модель имеет длину 290мм, ширину – 260мм, массу – не более 3,6кг.

Водосборники должны отвечать некоторым требованиям, предъявляемым государственным стандартом. К техническим характеристиками предъявляются следующие требования: конструкция должна выдерживать гидравлическое давление 1,5 + 0,1 МПа; герметичность затворного устройства при гидравлическом давлении должна составлять 0,05—0,1 МПа. Литые детали по ГОСТу изготавливаются из алюминиевого сплава (марки АК7 (АЛ9В) или АЛ9). Также в производстве водосборников возможно использовать сплавы других марок, которые обладают механическими и антикоррозийными свойствами, не ниже, чем у перечисленных выше марок сплава.

Резиновые детали водосборников должны изготавливаться из материала с диапазоном температур не меньше ±60°С. Уплотнительные прокладки по стандарту изготавливаются из картона марки А. Все литые детали водосборника должны быть целыми, без трещин, царапин и других дефектов, способных повлиять на прочность и герметичность. Допустимо наличие отдельных раковин (глубина не более 25% от толщины стенки деталей), размер которых – не более 3мм (для наружных поверхностей) и не более 5мм (для внутренних).

Гидроэлеватор для перемещения по трубопроводу жидкостей и гидросмесей

Гидроэлеватор Г – 600 представляет собой устройство эжекторного типа, служит для забора воды с глубины до 20 метров или с удаленного до 100 метров водоисточника, а также для удаления воды из помещения.

Гидроэлеватор представляет собой насос струйного типа. Основное предназначение данного аппарата – подъем и перемещение по трубопроводу жидкостей и гидросмесей, а также забор воды с глубины до 20м или с удаленного на расстояние до 100м источника. Также гидроэлеваторы способны удалять «лужицы» небольшой глубины (5-10см), поэтому данный аппарат также может использовать для откачки пролитой при тушении пожара воды. Суть работы гидроэлеватора – использование энергии струи воды, которая подводится под напором к насадке.

Гидроэлеватор состоит из корпуса с закрепленным на нем коленом и диффузором со смесительной камерой. Внутри корпуса находится конический насадок, проводящий поток рабочей жидкости из центробежного насоса. Также гидроэлеватор имеет всасывающую сетку (решетку), соединительную головку на входном (напорном) патрубке, соединительную головку на выходном патрубке и соединительную шпильку.

Вода с большой скоростью проходит через проточную часть гидроэлеватора, тем самым создавая при вылете перепад давления. Таким образом, транспортируемый материал поступает в смесительную камеру в гидроэлеватор и образуется гидросмесь. Далее, после смесительной камеры, струя гидросмеси проходит в диффузор, где снижается ее скорость. Так как часть кинетической энергии струи переходит в потенциальную энергию потока, давление струи повышается. Это обеспечивает перемещение гидросмеси по трубопроводам. КПД гидроэлеватора – не более 20-25%.

Гидроэлеватор достаточно прост в управлении, так как его конструкция не предусматривает движущихся частей. Довольно часто данный аппарат используют при гидромеханизации горных и строительных работ, при удалении шламов на обогатительных фабриках, в котельных и электростанциях для удаления шламов, а также при транспортировке гравия и песка.

Головки заглушки и другие типы рукавных головок: назначение, характеристики

Назначение головки заглушки – закрывать соединительные отверстия насосов и пожарный напорный рукав. Головки данного типа блокируют не использующиеся каналы подачи воды или пены. Технические характеристики головок-заглушек разные – это зависит непосредственно от модели. Как правило, модели различают размеры, вес и диаметр условного прохода.

Напорные головки-заглушки используются для напорных типов пожарных рукавов, а всасывающие – соответственно, для всасывающих рукавов. Так же и муфтовые, и цапковые головки. Таким образом, основное отличие всех вышеперечисленных рукавных головок заключается в том, что они применяются для различных типов пожарных рукавов.

Также при выборе той или иной рукавной головки следует учитывать диаметр пожарного рукава. Эти характеристики, как правило, можно найти в каталоге с описанием каждой модели. Стоит отметить, что довольно часто в каталогах указывается лишь сокращенные наименования моделей.

Например, ГР- это напорная соединительная рукавная головка; ГМ- напорная муфтовая; ГЦ – напорная цапковая; ГЗ – головка-заглушка; ГП- переходная головка; ГМВ –муфтовая всасывающая; ГРВ – всасывающая рукавная; ГЗВ- заглушка всасывающая. При выборе рукавной головки следует обратить особое внимание на качество материалов, из которых она изготовлена (это может быть пластмасса, латунь и др.).

Технические характеристики (вес, кг)
Усл. проход (DN), мм Тип головки	40	50	70	80	90	100	125	150
ГЗ	—	0,28	0,46	0,62	0,7	1,02	1,45	—
ГЗВ		—	—	—	—	1,02	1,45	—

Головки муфтовые: назначение, технические характеристики, строение

Муфтовые головки, также как и другие типы (рукавные и цапковые), применяются для быстрого и герметичного соединения пожарных рукавов между собой или с пожарным оборудованием. Муфтовые головки бывают всасывающие и напорные и отличаются между собой тем, что применяются для всасывающих и напорных пожарных рукавов соответственно.

Соединительные муфтовые головки состоят из следующих элементов: втулка с внутренней резьбой и канавкой для уплотняющего кольца на торцовой кромке; два клыка со спиральными наклонными площадками на наружной поверхности втулки. Как правило, в каталогах компаний Вы найдете соединительные головки различных моделей. Они отличаются между собой некоторыми техническими характеристиками – размерами, диаметром условного прохода, весом, шириной по клыкам, высотой между наклонными площадками, длинной.

Как правило, муфтовые головки изготавливают из алюминиевого сплава. Этот материал испытывают на прочность путем создания гидравлического давления. Рукавные головки диаметром 80мм проходят испытание под давлением 3 кгс/см2 , а головки диаметром 100 и 125мм – под давлением 2 кгс/см2.

Также перед выпуском проводится проверка на герметичность. Такие испытания проходят под разрежением 600 мм рт. ст.в течение пяти минут, но падение вакуума не должно быть более 20 мм рт. ст. Также возможно использование муфтовых головок из пластика. Головки из этого материала, как правило, применяются для внутренних пожарных кранов.

Довольно важно при выборе рукавной головки учитывать качество материалов, из которых она изготовлена. Надежные, прочные рукавные головки позволяют удобно и быстро соединить пожарный рукав с оборудованием, а это экономит драгоценное время, которое становиться особенно ценным при пожаре.

Технические характеристики (вес, кг)
Усл. проход (DN), мм Тип головки	40	50	70	80	90	100	125	150
ГМ	—	0,17	0,29	0,35	—	—	—	1,15
ГМВ	—	—	—	—	—	0,65	0,9	—

Головки муфтовые , головки муфтовые всасывающие предназначены для быстрого. прочного и герметичного соединения пожарных рукавов как между собой, так и с различным пожарным оборудованием.
Для внутренних пожарных кранов возможно использование ГМ-50П в пластмассовом исполнении.

Головки переходные для соединения пожарных рукавов различных диаметров

Переходные головки используются для быстрого, герметичного и прочного соединения пожарных рукавов различного диаметра между собой или с оборудованием. Головки такого типа служат в качестве переходника и позволяют осуществлять переход с одного диаметра на другой.

Переходные головки могут быть различных моделей, которые отличаются весом, габаритами, диаметром условного входа и некоторыми другими характеристиками. Существуют следующие модели: ГП 50×70, 50×80 и 70×80. Модель 50×70 имеет массу не более 0,7кг, внутренний диаметр 42-57м, диаметр по клыкам – 157мм. Модель 50×80 обладает следующими техническими характеристиками: масса не более 1кг, внутренний диаметр – 42-69мм, диаметр по клыкам – 142мм. В модели 70×80 внутренний диаметр составляет 57-69мм, диаметр по клыкам – 142мм, масса данной модели – не более 0,96кг.

Также различают следующие типы соединительных головок: муфтовые, цапковые, заглушки, рукавные. Заглушки используются для блокирования не использующихся каналов потока воды или пены в пожарном оборудовании. Остальные типы головок схожи в специфике применения и используются для соединения пожарных рукавов между собой или с оборудованием.

Все виды соединительных головок различаются между собой некоторыми техническими характеристиками и строением. Например, рукавные головки состоят из двух втулок с резиновыми уплотняющими кольцами и двух обойм, свободно надевающихся на соответствующие втулки. На обоймах – два клыка с наклонными спиральными площадками.

Муфтовые головки состоят из втулки с внутренней резьбой с одной стороны и канавкой для уплотняющего кольца – с другой. На наружной поверхности – два клыка со спиральными наклонными площадками. Головка-заглушка представляет собой крышку с присоединенной частью, схожей по конструкции с муфтовой головкой.

Головка переходная (ГП)

Диаметр, мм / вес , кг

Тип головки

50х70

50х80

70х80

ГП

0,7

0,96

1,0

Головки рукавные и другие разновидности пожарных головок для соединения пожарных рукавов

Основное предназначение рукавных головок – соединение пожарных рукавов между собой или с пожарным оборудованием. Головки рукавные могут быть изготовлены из алюминия, сплава и пластмассы. Рукавные головки, как правило, представлены различных моделей, различающихся диаметром условного прохода. Диаметр может варьироваться от 38 до 200 мм.

Также различают муфтовые, цапковые, переходные и всасывающие рукавные головки. Цапковые и муфтовые используются для соединения пожарных напорных рукавов и водопроводной арматуры. Переходные применяются для соединения пожарных рукавов с оборудованием различного типа.

Пожарные головки, а именно, головки рукавные состоят из несущей детали – втулки в виде крышки с канавкой для уплотняющего резинового кольца на торцевой кромке и обоймы, которая свободно надета на несущую деталь. Обойма имеет два «клыка» и наклонные площадки, которые позволяют соединять две головки. На концы напорных рукавов головки навязывают с помощью мягкой оцинкованной проволоки или стальных оцинкованных колец.

Цапковые и муфтовые головки состоят из одного элемента – втулки с резьбой с одной стороны и с канавкой для уплотняющего резинового кольца с другой. На наружной поверхности головки рукавные имеют два «клыка» со спиральными наклонными площадками. Переходные головки состоят из двух соединенных на резьбе несущих втулок и двух обойм.


Головка рукавная (ГР)	Головка рукавная (ГР латунь)	Головка рукавная пластмассовая (ГР-50 П)	Головка рукавная всасывающая (ГРВ)

Технические характеристики (вес, кг)
Усл. проход (DN), мм Тип головки	40	50	70	80	90	100	125	150
ГР	0,19	0,29	0,47	0,67	0,82	—	—	2,2
ГРВ	—	—	—	—	—	1,15	1,8	—

Соединительные головки ГР(головки рукавные) , ГРВ (головки рукавные всасывающие) предназначены для быстрого и герметичного соединения пожарных рукавов как между собой, так и с различным пожарным оборудованием.
Для внутренних пожарных кранов возможно использование ГР-50 П в пластмассовом исполнении (вес не более 0,14 кг).

Лестницы пожарные

Технические характеристики:

Наименование	Длина в рабочем состоянии, мм	Длина в транспорт-ном состоянии, мм	Ширина лестницы в свету, мм	Ширина в транспортном положении, мм	Высота в сложенном состоянии, мм	Вылет крюка, мм	Масса, кг, не более
лестница штурмовая металлическая ЛШ ТУ 4854-034-00323890-99	4110±10	4110±10	250	300±5	—	655±5	10,8
Трёхколенная металлическая Л -3К ТУ 4854-035-00323890-99	10700±30	4380±30	I кол. — 355±2; II кол. — 392±2; III кол. — 427±2	480±5	202±5	—	48,2
Лестница-палка металическая ЛПМ ТУ 4854-063-00323890-2005	3116±10	3412±10	258	60±1	50±1	—	11

Лестница пожарная штурмовая металлическая — переносная конструкция, входящая в состав пожарно-технического вооружения пожарного автомобиля. Предназначена для обеспечения боевых действий при тушении пожаров и проведения связанных с ними первоочередных аварийно-спасательных работ на высотах. Она используется для подъема пожарных по наружной стене зданий и сооружений. а также для обеспечения работ при вскрытии кровли на крутых крышах. Лестница соответствует климатическому исполнению УХЛ для категории размещения 1 согласно ГОСТ 15150. Изготовлена из высококачественного металла, что обеспечивает высокую прочность и отличает этим показателем от аналогов. Не применяются металлы,взаимодействие которых приводит к контактной коррозии. Тетивы лестницы изготавливаются из профилей прессованных из алюминия и алюминиевых сплавов по ГОСТ 8617. Вся продукция проходит испытания: приемо-сдаточные, периодические и типовые.

Лестница пожарная ручная трехколенная металлическая (Л-ЗК) —переносная конструкция. входящая в состав пожарно-технического вооружения пожарного автомобиля. Предназначена для обеспечения боевых действий при тушении пожаров и проведения связанных с ними первоочередных аварийно-спасательных работ на высотах.Лестница соответствует климатическому исполнению УХЛ для категории размещения 1 согласно ГОСТ 15150. Изготовлена из высококачественного металла, что обеспечивает высокую прочность и отличает этим качеством от аналогов. Вся продукция проходит испытания: приемо-сдаточные, периодические и типовые.

Лестница-палка пожарная металлическая ЛПМ — служит средством подъема пожарных на высоту первого этажа. а также для пробивания перегородок и отбивания штукатурки. Лестница соответствует климатическому исполнению УХЛ для категории размещения 1 согласно ГОСТ 15150. Изготовлена из высококачественного металла, что обеспечивает высокую прочность и отличается этим показателем от аналогов. Не применяются металлы,взаимодействие которых приводит к контактной коррозии. Тетивы, ступеньки лестницы изготавливаются из профилей прессованных из алюминия и алюминиевых сплавов по ГОСТ 8617. Вся продукция проходит испытания: приемо-сдаточные, периодические и типовые.

Лестница пожарная ручная трехколенная металлическая Л3К – переносная конструкция, входящая в состав пожарно-технического вооружения пожарного автомобиля и предназначена для обеспечения боевых действий при тушении пожаров и проведения, связанных с ними первоочередных аварийно-спасательных работ на высотах.

Лестница соответствует климатическому исполнению УХЛ для категории размещения 1, согласно ГОСТ 15150.

Лестница штурмовая — лестница ручная пожарная, конструктивно состоящая из двух параллельных тетив, жестко соединенных поперечными опорными ступеньками, и оборудованная крюком для подвески на опорную поверхность. Входит в состав пожарно-технического вооружения пожарного автомобиля. Используется в пожарных частях и подразделениях гражданской обороны для борьбы с очагами пожара и выполнения спасательных работ на высотах, для подъема на этажи зданий через окна.

фото лестниц (макеты)

Лестница веревочная спасательная ЛВС-10, ЛВС-15 — предназначена для спуска человекас высоты. в аварийной, чрезвычайной ситуации. Используется в качестве средства экстренной эвакуации персонала с мостовых кранов, буровых вышек и при проведении строительно-монтажных. отделочных и ремонтных работ на зданиях и сооружениях.

Огнетушители воздушно-пенные (ОВП)

Вашему вниманию предлагаются огнетушители воздушно-пенные, применяемые при тушении пожаров класса А и В — возгорание органических твердых материалов, горение жидкостей — нефтепродуктов, масел и др. Подобная модель огнетушителя весьма востребована, благодаря своей эффективности и безопасности.

Принцип действия, который определяет огнетушитель воздушно-пенный основывается на использовании огнетушащей пены, образованной за счет пенообразователя, водного раствора и вытесняющего газа из баллона высокого давления в головке огнетушителя. Такая пена, практически полностью состоит из воздуха (доля содержащегося в пене воздуха доходит до 90%), также в ней содержится небольшой процент пенообразующего вещества — 0,2 % и воды (9.8%). Пенообразователь смешивается с водой, под действием рабочего газа, исключительно в момент применения.

Область использования воздушно-пенных огнетушителей ограничивается температурным режимом от +5 С до +50 С. Сфера применения подобных огнетушителей — начальные стадии возгорания твердых или жидких веществ, таких, как дерево, масла и т.д.

Категорически запрещается использовать воздушно-пенные огнетушители при тушении работающих электроприборов, поскольку существует высокая вероятность короткого замыкания и некоторых химических веществ, которые при взаимодействии с водой выделяют водород, усиливающий процесс горения.

Необходимое условие при использовании огнетушителя воздушно-пенного типа, которое гарантирует его надежность и, соответственно, Вашу безопасность — ежегодная перезарядка и проверка огнетушителя на специализированных станциях. Также, к неудобствам и недостаткам подобного типа огнетушителя можно отнести ограниченный температурный режим и возможность повреждения предметов, в зоне использования огнетушителя.

Использование данного оборудования подразумевает соблюдение определенных правил, исполнение которых является гарантией Вашей безопасности и длительного и эффективного срока службы огнетушителя. Во-первых, категорически запрещается прямой нагрев заряженного баллона, посредством любых источников тепла (прямые солнечные лучи, батареи, электрические обогреватели и другие)

Также, недопустимо воздействие атмосферных осадков на корпус огнетушителя, изготовленного из нержавеющей стали, защищенного специальным полимерным покрытием, огнетушители пенные могут быть выведены из строя по причине экстремальных условий хранения.

Кроме того, следует избегать механических воздействий на корпус огнетушителя — ударов, срыва пломб и т.д, и эксплуатации огнетушителя с неисправным клапаном. Воздушно-пенные огнетушители поставляются полностью заряженными и готовыми к работе.

Наименование	Масса заряженного огнетушителя, кг, не более	Габаритные размеры, мм
ОВП-8(з)	12,5	590х260х170

ОВП-100	135,0	1090х820х660

Пожарные огнетушители являются первостепенным средством пожарной безопасности и их наличие на объектах коммерческого, промышленного и других типах определено правилами пожарной безопасности и является обязательным.

В настоящее время широко используется три типа огнетушителей — пенные, газовые и порошковые. Пенные огнетушители подразделяются на два типа — воздушно-пенные и химические. Подобный тип огнетушителей имеет ряд недостатков. Во первых, температурный режим, в котором возможно применение подобного огнетушителя строго ограничен диапазоном от +5 до +50 С.

Подобное оборудование применяется для тушения начальных стадий возгораний и используется для обработки твердых и некоторых жидких горючих веществ. Категорически запрещается использовать воздушно-пенный огнетушитель для тушения электроприборов, поскольку используемый для тушения состав обладает превосходной электропроводимостью. Также, не допускается тушение некоторых химических веществ, которые при взаимодействии с водой выделяют азот, усиливающий процесс горения.

Кроме того, к недостаткам подобных огнетушителей можно отнести необходимость ежегодной проверки на специализированных станциях и подзарядки не реже чем раз в 5 лет, что является гарантией его бесперебойной работы и, соответственно, Вашей безопасности.

Принцип работы огнетушителей воздушного и химического типа несколько отличаются, главным образом, по способу образования пены. Воздушно пенные огнетушители и химические — одни из наиболее популярных моделей в сфере обеспечения пожарной безопасности.

Помимо воздушно пенных огнетушителей, на рынке представлены порошковые модели, которые применяются для тушения пожаров класса А, В, С, Е. Они отличаются не только принципом генерации тушащего вещества, но и расширенным температурным диапазоном.

В качестве огнетушашего вещества применяются минеральные соли с различными добавками, благодаря чему, данная модель огнетушителя может быть использована даже при тушении электроприборов. В свою очередь, порошковые огнетушители подразделяются на закачные и газогенераторные.

Также, следует отметить газовую модель огнетушителей, принцип действия которых основывается на понижении температурного режима. В процессе воздействия огнетушителем, температура обрабатываемой поверхности понижается до -72 С и частично кристаллизуется, за счет чего и происходит гашение пламени. В качестве пламегасящего вещества в газовой модели используется углекислота, она вытесняет кислород из зоны горения и понижает температуру окружающего пространства.

Огнетушители порошковые – универсальное средство пожаротушения

(ОП) огнетушители порошковые – в отличие от и воздушно-пенных, являются универсальными. Огнетушители такого типа применяются в качестве первичного средства для тушения пожаров класса А (горение твердых веществ), класса В (жидкие вещества), класса С (газообразные), класса Е (горение электрооборудования под напряжением 1000В).

Как правило, порошковыми огнетушителями оборудуются складские и производственные помещения, АЗС, гаражи, мастерские, автомобили, грузовая и сельскохозяйственная техника. Огнетушители такого типа не рекомендуется использовать для тушения оборудования, которое может повредиться или выйти из строя вследствие попадания в его детали порошка.

Огнетушители серии ОП заряжены огнетушащим порошком с газом (углекислый газ) до давления 16 атм. На головке огнетушителя установлен индикатор давления – это позволяет визуально определить работоспособность.

Порошковые огнетушители бывают различных моделей, которые отличаются между собой некоторыми техническими характеристиками (размерами, массой заряда, вместимостью корпуса и некоторыми другими). Также различают модели ручных и передвижных огнетушителей. К первым относятся ОП-1,2,3,4,5,6,7,8,9,10, к передвижным – ОП-50 и 100.

При использовании огнетушителей необходимо следовать некоторым правилам эксплуатации. Во-первых, нельзя проводить тушение на открытой местности против ветра. Струю огнетушащего вещества необходимо направлять в основание пламени так, чтобы в зоне горения была наибольшая концентрация порошка.

Тушение электроустановок нужно производить на расстоянии не менее 1 метра (имеется в виду расстояние от сопла огнетушителя до токоведущих частей). Зарядку порошковых огнетушителей следует производить один раз в пять лет.

Порошковые закачные огнетушители заряжены огнетушащим порошком и закачаны газом (воздух, азот, углекислый газ) до давления 16 атм.
Используются в качестве первичного средства тушения пожаров класса А, В и С (твёрдых, жидких, газообразных веществ) и электроустановок, находящихся под напряжением до 1000 В (в зависимости от используемого порошка). Индикатор давления, установленный на головке огнетушителя, позволяет визуально определить его работоспособность. Эксплуатируются при температуре от -40 до +50 С.
Перезарядка – один раз в 5 лет.

Наименование	Масса заряда,кг	Масса заряженного огнетушителя, кг, не более	Рабочее давление, МПа	Габаритные размеры,мм
ручные
ОП-1	1	2,1	1,6	120х150х230
ОП-2	2	3,6	1,6	120х150х420
ОП-3	3	5,2	1,6	120х150х480
ОП-4	4	7,4	1,6	150х190х520
ОП-5	5	8,4	1,6	150х190х520
ОП-8	8	14	1,6	180х210х610
ОП-9	9	15	1,6	180х210х610
ОП-10	10	16	1,6	180х210х610
передвижные
ОП-50	49,5	Не более100	1,2	1020х460х480
ОП-100	72	Не более136	1,2	1090х640х630

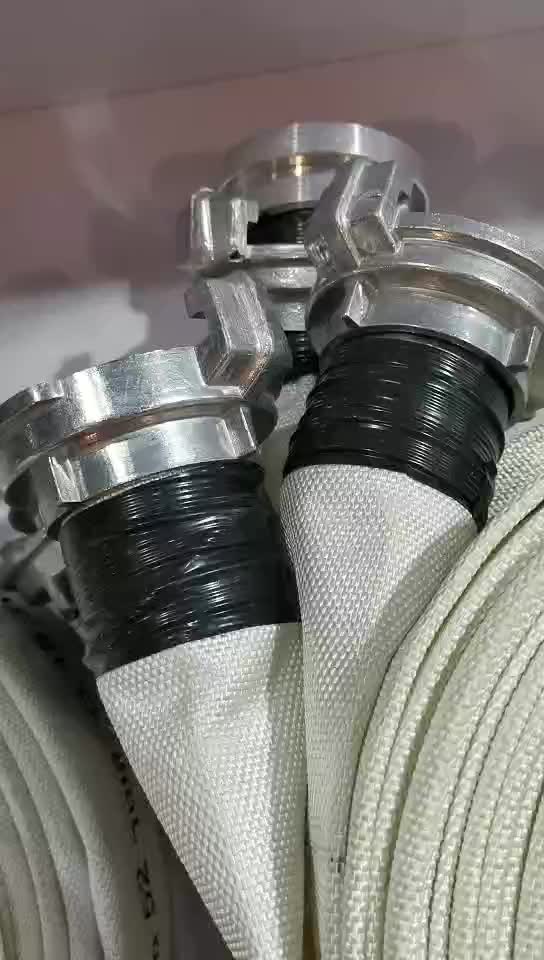

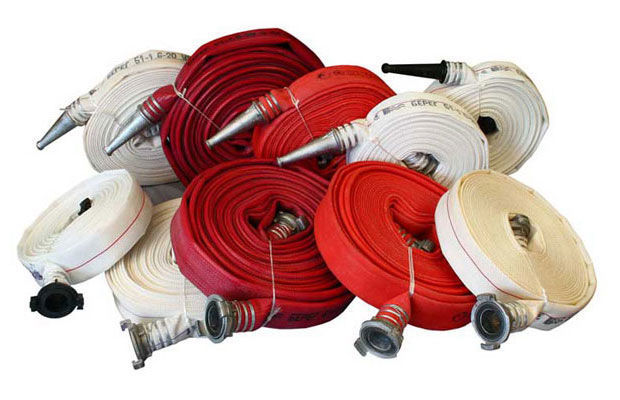

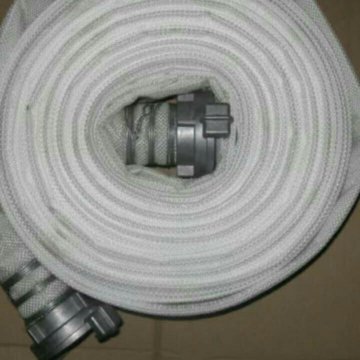

Пожарные рукава напорные

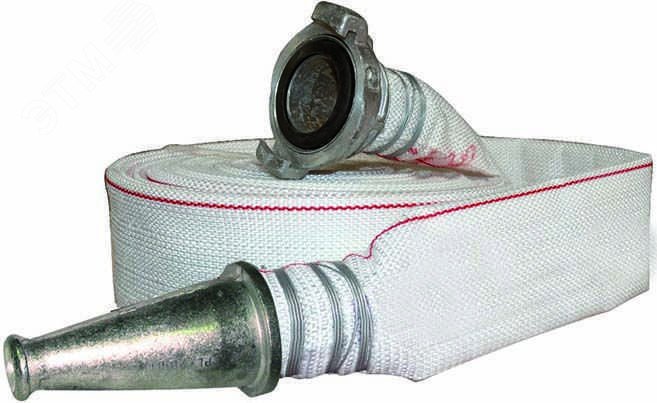

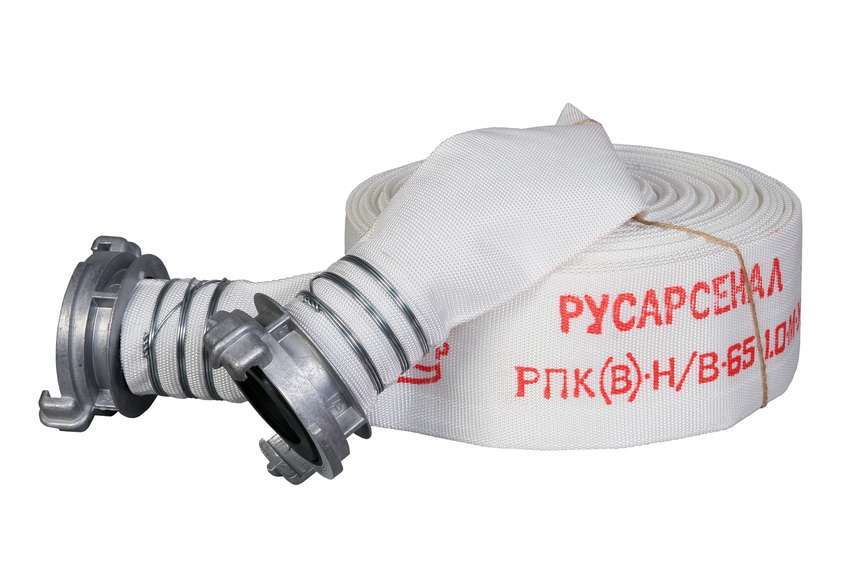

Рукава пожарные напорные для пожарных кранов и переносных мотопомп «Универсал» РПК-Н/В (В)

Рукава пожарные напорные модели«Универсал» используются для оснащения внутренних пожарных кранов и мобильных мотопомп. Принцип действия рукава заключается в подаче огнетушащих растворов на расстояние под высоким давлением (рабочее давление до 1,0 МПа). Температурный интервал использования рукавов «Универсал» — от -60 градусов до +40 градусов цельсия в условиях умеренно-холодного климата.

Рукава поставляются в скатках с закрепленными наружными концами, упакованные в полиэтиленовые пакеты. Длина рукава по ТУ — 20±1 п.м. и 18,5 ±0,5 п.м.

Рукава пожарные напорные с внутренним латексным гидроизоляционным слоем РПМ (П) УХЛ 1

Напорные пожарные рукава латексированные с внутренним гидроизоляционным слоем из высококачественного натурального латекса используются для комплектования передвижной пожарной техники. Область применения напорного рукава с внутренним латексным гидроизоляционным покрытием — районы с умеренным и холодным климатом, категории размещения 1(УХЛ 1, ГОСТ 15150).

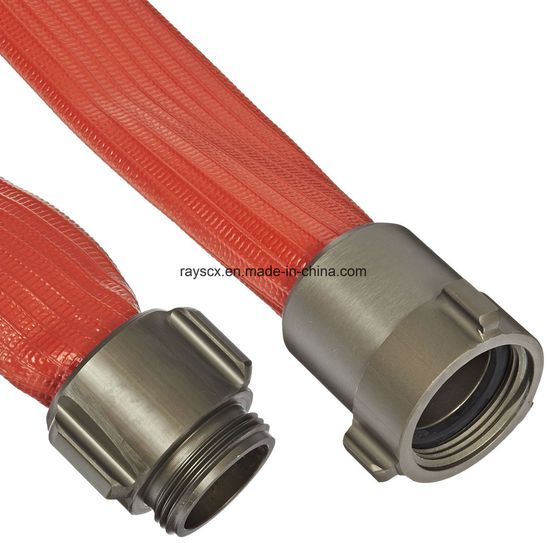

Рукава пожарные напорные с двухсторонним полимерным покрытием типа «Армтекс» РПМ(Д) TУ1

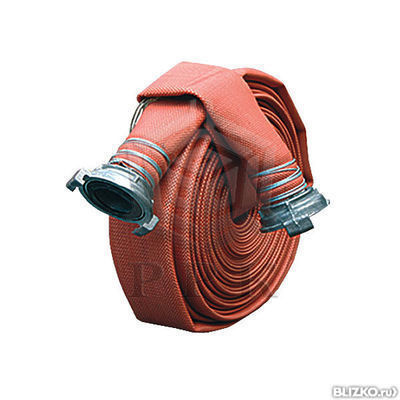

Пожарные рукава прорезиненные типа «Армтекс» с двухсторонним полимерным покрытиемиспользуются для комплектования передвижной пожарной техники для подачи огнетушащих растворов (водных растворов, воды, пенообразователей с водородным показателем рН=7-10) на расстояние под давлением (рабочее давление до 1,6 Мпа). Область применения рукава — районы с умеренным климатом (исполнение ТУ1), с температурным интервалом до -40 градусов цельсия.

Рукава пожарные напорные с двухсторонним полимерным покрытием на рабочее давление 3,0 МПа.

Рукава пожарные напорные с двусторонним полимерным покрытием используются для оснащения передвижной пожарной техники. Они отличаются износостойкостью, устойчивостью к воздействию агрессивных сред (в том числе и химическому воздействию). Рабочее давление — до 3,0 Мпа. Рукава поставляются в скатках с закрепленными наружными концами

Рукава пожарные напорные ИЗНОСОСТОЙКИЕ на рабочее давление 1,6 МПа.

Наименование	Внутренний диа метр, мм, условный проход (DN)	Масса 1 м, кг, не более	Рабо чее давл ение, МПа	Испыта тельное давл ение, МПа, не менее	Разры вное давл ение. МПа, не менее	Рабочая темпе ратура эксплуатации, нижняя, oC	Стойкость к абраз ивному износу, циклов, не менее	Стой кость к воздей ствию стержня, имеющего темпе ратуру наружной повер хности 300 oC или 450 °С сек. , не менее
Рукав пожарный напорный для пожарных кранов и переносных мотопомп«Универсал» ТУ 8193-031-00323890-2009 РПК-Н/В (В)-50-1,0 УХЛ1	25+2 (25) 51+2(50) 66+2(65)	0,25 0.45 0,55	1,0 1,0 1,0	1.25 1,25 1,25	2,0 2,0 2,0	нижняя- Минус 60°С; Верхняя- плюс 40°С	20 20 15	5 5 5
Рукав пожарный напорный для устройства внутриквартирного пожаротушения ТУ 2590-050-00323890-2003 «Рукав для УВКП 19 мм»	19+-2	0.1	0.6	0.75	—	— 40 °С	—	—
Рукава пожарные напорные латексированные ТУ 8193-019-00323890-2009 РПМ(П)-50-1,6-УХЛ 1	25+2 (25) 38+2 (40) 51+2 (50) 66+2(65) 77+2 (80) 89+2. 5(90) 150+3 150)	0.25 0.34 0.45 0.55 0.65 0.83 1.20	1,6 1,6 1,6 1,6 1,6 1,6 1,2	2 2 2 2 2 2 1.5	3.5 3.5 3.5 3.5 3.5 3.5 2.4	нижняя- минус 60°С; верхняя- плюс 40°С	50 50 50 40 30 30 —	30 30 30 30 30 30 30
Рукава пожарные напорные с двухсторонним полимерным покрытием ТУ 8193-020-00323890-2009 РПМ(Д)-50-1,6-ТУ1	25+2 (25) 38+2 (40) 51+2 (50) 66+2(65) 77+2 (80)	0.25 0.34 0.45 0.55 0.65	1.6 1.6 1. 6 1.6 1.6	2,0 2,0 2,0 2,0 2,0	3.5 3.5 3.5 3.5 3.5	Нижняя минус 30°С , верхняя плюс 40°С —	50 50 50 40 30	30 30 30 30 30
Рукав пожарный напорный на рабочее давление 3,0 МПа (усиленный) РПМ(Д)-50-3,0-У1 ТУ 8193-015-00323890-2010	38+2 (40) 51+2 (50) 66+2 (65) 77+2(80)	0.34 0.45 0.55 0,65	3,0 3,0 3,0 3,0	3.75 3.75 3.75 3,75	6,0 6,0 6,0 6,0	Нижняя минус 45°С , верхняя – плюс 40°С	50 50 40 30	30 30 30 30
Рукава пожарные напорные морозостойкие «Экстра» ТУ 8193-036-00323890-2009; РПМ(В)-50-1,6-И-УХЛ1-ЭКСТРА	51+2 (50) 66+2(65) 77+2 (80)	0. 35 0.45 0.50	1.6 1.6 1.6	2,0 2,0 2,0	5.0 4.5 4.5	нижняя- Минус 60°С; Верхняя- плюс 40°С	200 150 100	30 30 30
Рукава пожарные напорные морозостойкие «Стандарт» ТУ 8193-036-00323890-2009; РПМ(В)-50-1,6-УХЛ1	51+2 (50) 66+2(65) 77+2 (80) 150+3(150)	0,45 0,55 0,65 1,2	1.6 1.6 1.6 1,2	2,0 2,0 2,0 1,5	3,5 3,5 3,5 2,4	нижняя- Минус 60°С; Верхняя- плюс 40°С	50 40 30 —	30 30 30 30

Разветвления рукавные – приборы для регулирования потока воды

Основное предназначение рукавных разветвлений – разделение потока подаваемой воды, а также регулирование количества потока. Разветвления могут использоваться при холодном, умеренном и тропическом климате.

Рукавные разветвления бывают типов РТ-70 и РТ-80 и некоторых других. Эти модели различаются некоторыми характеристиками. Например, диаметр условного прохода входного патрубка составляет 70мм (у РТ-70) и 80мм (у РТ-80). В разветвлении РТ-70 диаметр условного прохода центрального и бокового выходных патрубков составляет 70 и 50мм соответственно, у РТ-80 – 80 и 50мм.

Также эти типы отличают габаритные размеры: в модели Рт-70 – 320x390x270 (длина, ширина, высота), в модели Рт-80 — 375x465x280. Еще несколько отличий данных типов разветвлений: коэффициент гидравлического сопротивления (2 и 1,5 у моделей Рт-70 и Рт-80 соответственно), масса 5,3кг и 6,3кг у Рт-70 и Рт-80 соответственно. Эти разветвления имеют и некоторые общие характеристики, например, рабочее давление у обеих моделей составляет не более 1,2 МПа, а количество выходных патрубков – 3 штуки.

Вышеописанные модели разветвлений относятся к классу трехходовых (имеют три выходных патрубка). Также в продаже существуют четырехходовые разветвления (модель РЧ-150), которые отличаются наличием четырех выходных патрубков. Выбор той или иной модели зависит от того, насколько потоков необходимо разделить струю подаваемой воды или пены.

Разветвления рукавные, так же как и другие элементы противопожарного оборудования, должны соответствовать определенным стандартам, предъявляемым к продукции такого рода. Например, разветвления должны выдерживать гидравлическое давление 1,8+0,1 МПа (модели Рт-70 и 80) и 1,2+0,1 МПа (для РЧ-150). Также на поверхности изделий не должно быть трещин, сколов, царапин и других дефектов.

Разветвления рукавные РТ-70, РТ-80 трехходовые, РЧ-90 четырехходовые используются для разделения потока подаваемой воды и регулирования её количества.

Рукава всасывающие для подвода воды к пожарному насосу: классификация, технические характеристики

Рукава всасывающие (длина 4 м) имеют жесткую конструкцию с текстильным каркасом.

Предназначены для подвода воды от водоисточника к пожарному насосу. Выпускаются диаметром 75, 100 и 125 мм

Всасывающие рукава различаются по классам, в зависимости от специфики применения. Например, класс В используется для воды, класс Б применяется для бензина, керосина, топлив и масел на нефтяной основе. Класс рукавов КЩ используют для слабых растворов неорганических кислот с концентрацией до 20%. Класс П применяют для пищевых веществ следующих типов: молоко, пиво, спирт, вино, слабокислые растворы органических и других веществ, питьевая вода.

При локализации очагов возгорания зачастую возникает потребность в подаче воды из открытых источников, находящихся в непосредственной близости от места возникновения пожара. При использовании сторонних источников воды обеспечивается необходимая оперативность пожаротушения без использования ресурсов специализированной техники.

Для подвода воды от различных источников используется система всасывающих рукавов. В зависимости от диаметра рукава, его масса может варьироваться от трех до шести килограмм. Длина всасывающих рукавов с текстильным каркасом составляет 4 метра. Рукава могут служить как для подачи воды от открытого источника к мобильным мотопомпам, так и к пожарному насосу автоцистерны и пожарной насосной станции.

Рукава выпускаются диаметром от 50 до 200 мм и различаются по производительности. Поддерживают нормальный режим работы в диапазоне температур от -350до+900С (при умеренном климате), от -10 до +900С (при тропическом климате), от -50 до +70 (в холодном климате). Всасывающие рукава состоят из нескольких слоев: внутренний слой из резины, один или несколько слоев текстильного каркаса и резинного наружного слоя.

Рукава всасывающие должны отвечать некоторым требованиям. Во-первых, широкий диапазон рабочих температур. Во-вторых, материал изготовления должен быть прочным. В-третьих, пожарный рукав должен быть гибким, но не должен «складываться» при отрицательном давлении.

Стволы пожарные – назначение и виды, технические характеристики

Предназначение пожарных стволов – создание направления струи огнетушащего вещества. Как правило, стволы входят в комплектацию пожарных автомобилей, мотопомп и других типов пожарных автомобилей. Существует довольно много моделей пожарных стволов: РС-50, РС-70, РС-50.01А , РС-70.01А, РСК-50, РСП-50, РСП-70 и другие.

Модели имеют различные технические характеристики и, соответственно, специфику применения. Например, РС-50, РС-70 используются только для направления струи огнетушащего вещества и имеют расход воды 3,6 и 7,4 литра соответственно, дальность контактной струи – 30 и 31м, длину ствола 312м и 450м, массу 0,7 и 1.5кг.

Такие модели, как РС-50.01А и РС-70.01А используются для постоянного крепления на пожарно-рукавной линии. Стволы РСК-50, РСП-50 и РСП-70 обладают дополнительными функциями: перекрытие потока и возможность распыления воды под постоянным углом факела. Модель РСКЗ-70 стволы пожарные также отличается по функциональности и может использоваться для образования защитной водяной завесы, способной предохранить человека от теплового потока.

Существует еще одна разновидность — стволы пожарные лафетные. Он используется для направления и формирования струи воды или воздушно-механической пены. Его отличие от вышеперечисленных пожарных стволов состоит в том, что он может как устанавливаться на пожарных машинах, так и использоваться стационарно. Этот пожарный ствол также отличается своими габаритами.

Лафетные пожарные стволы также бывают различных моделей: СЛК-П 20, СПЛК- 40, СПЛК-С60. Все модели различаются между собой некоторыми характеристиками: расход воды, длина выброса огнетушащего вещества, масса. Например, модель СЛК -П20 имеет характеристики: его масса составляет 30кг; расход воды данного типа ствола- 40л/с; длина выброса воды – 70м, воздушно-механической пены- 40м.

Стволы пожарные ручные

Предназначены для создания и направления струи огнетушащего вещества. Входят в комплект пожарных автомобилей, мотопомп и другого противопожарного оборудования.

Стволы РС-50, РС-70 служат для формирования направленной струи.
Стволы РС-50.01А РС-70.01А предназначены для постоянного крепления на по- жарной рукавной линии.
Стволы РСК-50, РСП-50, РСП-70 отличаются от обычных стволов наличием функ- ции перекрытия потока воды и возможностью распыления воды под постоянным углом факела, а ствол РСКЗ-70
предназначен также для образования защитной водяной завесы, предохраняющей человека от теплового потока.

Технические характеристики
Тип ствола	Расход воды, л/с	Дальность струи (контактной) м	Длина ствола, м	Масса, кг
РС-50	3,6	30	312	0,70
РС-50 П	3,6	30	312	0,15
РС-50. 01	3,6	28	190	0,27
РС-50.01 П	2,7	30	312	0,15
РС-70	7,4	31	450	1,50
РС-70.01	7,4	32	190	0,38
РСП-50А	2,7	30	350	1,45
РСП-70А	7,4	32	390	2,80
РСК-50	2,7	30	360	1,90
СРК-50	2,7	30	390	1,80
СВП	—	28	500	1,27
РСКЗ-70А	7,4	32	430	3,00
СВПЭ-4	7,9	18	710	2,80
СВПЭ-8	16	20	842	4,00

Ствол пожарный лафетный

Предназначены для формирования и направления струи воды или воздушно-механической пены при тушении загорания. Устанавливаются на пожарных автомобилях или используются стационарно.

Наименование

Расход
воды, л/с

Длина
выброса
воды/пены,
м

Масса, кг

СЛК-П 20

70/40

Упражнения с пожарными рукавами стволами и разветвлениями при подготовке огнеборцев

Владимир
21 ноября 2015
Рубрика Это нужно знать

Это нужно знать

Здравствуйте, уважаемые читатели нашего блога. Раз мы с Вами встречаемся здесь, на этих страницах, значит так или иначе, но Вас интересует и беспокоит противопожарная безопасность.

Причины для этого, уверен, у каждого свои: кто-то имеет непосредственное отношение к пожаротушению, кто-то хочет дать достойный отпор изрядно надоевшему пожарному инспектору, а кого-то действительно заботит собственная безопасность. Мы поможем всем!

Согласитесь, что чем бы не обуславливались наши встречи, знать, как готовятся, тренируются наши доблестные спасатели, пожарные – важно и интересно. Поэтому сегодня мы поговорим про упражнения с пожарными рукавами стволами и разветвлениями, которые являются неотъемлемой частью начальной подготовки огнеборцев.

Отработка упражнений с рукавами, естественно, крайне важна – при борьбе с огнем учитывается каждая секунда, даже ее доля. Любое промедление бывает смерти подобно. Имеет значение абсолютно все: насколько правильно было проведена последняя перекатка, скорость развертывания скатки, прокладка рукавов непосредственно к месту тушения, и многое другое.

Нечеткое выполнение хотя бы одного из этапов позволят огню, пожару распространятся дальше и дальше, поглощая все большую территорию.

Оглавление

1 Правительство «рекомендует»
2 Тренировка
3 Наращивание пожарной линии
4 Прокладка рукавных линий
5 Скатывание рукавов
6 Скачать план-конспект занятия

Правительство «рекомендует»

Правительство Российской Федерации не могло остаться в стороне от безопасности своего народа – соответствующие законы, приказы и другие нормативные акты постоянно изменяются, отвечая всем требованиям норм современности.

Поэтому с 14 августа 2015 года вступает в силу новый Приказ Министерства труда и социальной защиты «Об утверждении правил по охране труда в подразделениях федеральной противопожарной службы Государственной противопожарной службы» от 23.12.2014 №1100н, пришедший на смену Приказу МЧС РФ №630 от 31.12.2002 года.

Чтобы соответствовать всем требованиям охраны труда, необходима специальная подготовка, отработка основных упражнений, перечень которых отнюдь не произвольный.

Он «рекомендуется» замминистра по делам гражданской обороны, чрезвычайным ситуациям и ликвидации последствий стихийных бедствий, который 29 декабря далекого 2003 года утвердил «Программу подготовки личного состава ГПС МЧС России» для всех структурных подразделений.

В данном нормативном акте вторым номером «рекомендуемых упражнений», после занятий с пожарными лестницами, следуют «упражнения с пожарными рукавами, стволами и разветвлениями». Пусть Вас не смущает слово «рекомендуемый» — невыполнение «рекомендаций» от министерства, сами понимаете, чревато.

В 2011 учебно-методический совет МЧС России рассмотрел и одобрил «Сборник примерных программ профессиональной подготовки личного состава подразделений добровольной пожарной охраны», где также обсуждаемые нами упражнения, естественно, рассматриваются как необходимые действия по тушению пожаров.

Естественно, что начальники абсолютно всех подразделений кинулись составлять планы проведения практических занятий со своим личным составом, руководствуясь методическими указаниями, соответствующей учебной литературой и так далее, чтобы выполнение любых действий, связанных с противопожарной безопасностью, и действий с пожарными рукавами также, соответствовали «Нормативам по пожарно-строевой и тактико-специальной подготовке для личного состава федеральной противопожарной службы», утвержденным МЧС.

Ну что ж, я думаю, все вышеперечисленное в достаточной мере убедило Вас в том, что, как ни крути, а практиковаться надо и, главное, придется. Поэтому давайте соблюдать боевой устав пожарной охраны и, проверив по списку личный состав, перейдем к выполнению плана упражнений.

Тренировка

Согласно методическому плану проведения занятий по «пожарно-строевой и физической подготовке», для того, чтобы «научить и совершенствовать навыки пожарного, методически грамотно выполнять все действия с пожарными рукавами, стволами и рукавной арматурой», достаточно 3-х часов.

Начиная с теоретического повторения материала, постепенно переходим к практике. Учтите, что все тренировки в обязательном порядке проходят в специальной защитной одежде и снаряжении.

Перед началом практического занятия, обеспечьте себя всем необходимым: потребуются пожарные рукава разных диаметров (51мм, 66мм, 77мм и 125мм), рукавные задержки, зажимы, разветвления и водосборник. Собрав все перечисленное, следуйте в гараж Вашей пожарной части или на спортивную площадку.

Итак, упражнение первое: замена прокладок.

В нашем случае прокладка – это резиновый уплотнитель, используемый в соединительных головках рукавов и стволах. После того, как прозвучала команда «Уплотнители – заменить!», возьмите левой рукой соединительную головку, а правой достаньте из нее резиновый уплотнитель. Затем берите новый и наложите его на кольцевой паз, как следует утопив по всей окружности. Все, упражнение выполнено.

Идем далее: соединение и разъединение головок. Пожарная соединительная головка – это арматура, которая смыкается практически мгновенно (возможно даже быстрее), с помощью которой пожарные рукава соединяются между собой, со стволами и другим пожарным оборудованием, с насосами.

Поэтому, по команде «Рукава – соединить!», надо взять один конец пожарного рукава, на котором есть головка, зажать коленями, взять накидную гайку другого рукава и соединить обе головки между собой.

Если Вы работаете в паре, то тогда пусть каждый из Вас возьмет по головке в руки. Став друг напротив друга, соедините их и, сжимая уплотнители, поворачивайте одну навстречу другой, пока полностью их не соедините.

Если соединительные головки винтовые, то, по сути, действия те же самые. Разница лишь в том, что тот, у кого в руках оказалась накидная гайка, будет накручивать ее по часовой стрелке, до упора.

Чтобы разъединить, соответственно, все действия выполняйте в обратном порядке, и скручивание головок проводите просто в противоположном направлении.

Корректное соединение головок является крайне важным, а почему – очевидно: не умея это делать как следует, соединение рукавов, установка разветвления и многие другие необходимые действия Вы не сможете выполнить. Поэтому давайте проверим свои навыки.

Установка разветвления. Итак, команда «Рукав к разветвлению – присоединить!». Ваши действия: подходите к разветвлению, берете правой рукой соединительную головку рукава и, наклонившись или став на одно колено, придерживая разветвление свободной рукой, соединяете одно с другим.

Наращивание пожарной линии

Тренировка на наращивание пожарной линии также лишний раз проверит Ваше умение работать с соединительными головками. Команда «Линию первого ствола одним рукавом – нарастить!» прозвучала. Исходное положение – Вы работаете со стволом, а Ваш напарник – подствольщиком.

После команды напарник бежит за скаткой и раскатывает ее параллельно действующей линии. Подается команда «Воду – остановить!», по большей части направленная водителю пожарного автомобиля. После прекращения подачи воды, Вы отсоединяете ствол от своего рукава и присоединяете его к тому, что принес напарник.

Присоединив, продвигайтесь вперед, изменяя позицию ствола, в то время как напарник присоединяет рукав к действующей линии, расправляет новый участок и кричит «Готово!». Звучит команда «Воду – дать!», и процесс тушения продолжается.

Если требуется нарастить более двух рукавов, то, в таком случае, напарник сперва соединяет рукава между собой, после присоединяет к действующей линии, естественно, расправляет, и так далее. Уверен, что у Вас все получается. Поэтому можем переходить к следующему этапу нашей тренировки – прокладке рукавов из скатки.

Прокладка рукавных линий

Варианты прокладки рукавов различаются, в зависимости от ландшафтных условий. Она может быть:

Горизонтальной, тянущейся по земле или полу. Тогда при расчете длины на один погонный метр учитывается 1-2 метра напорного рукава.
Вертикальной, прокладываемой в высоту, как внутри, так и снаружи строения. Если это жилое здание, то на один этаж предполагается 4-5 метров рукава. Если промышленное, то 6 – 8 метров, для обычной высоты этажа.
Ползучей, прокладываемой по наклонной плоскости. Здесь считается для жилого здания – 10 метров на этаж, для производства – 12-15м.
Смешанная, включающая одновременно различные варианты прокладки. В таком случае расчет подразумевает учитывать каждый отрезок.

Рабочая рукавная линия, проложенная Вами, будет осуществлять подачу воды или других огнетушащих веществ от разветвления и далее, к стволу, к пеногенератору. Но ведь до разветвления тоже используются рукава, соединяющие его с насосом.

Этот участок рукавной линии называется магистральным. Прокладка магистральной линии осуществляется для соединения емкостей, подающих воду, перекачивающих насосов, для подачи воды от них к разветвлению.

Прокладка и рабочей, и магистральной линии, по сути, происходит одинаково. Отработаем эти действия. Возьмите правой рукой скатку за концы рукавов рядом с головками. Левой – с другой, противоположной стороны. Движения должны быть резкими и быстрыми – дорога каждая секунда.

Удерживайте скатку правым предплечьем, согнув руку в локте. Замахнувшись правой рукой назад, сделайте резкий шаг вперед левой ногой и выбрасывайте скатку вперед, само собой, не выпуская концов из рук.

Скатка должна раскручиваться по земле сама. Перед самым концом раскатки рукава, сделайте резкий рывок назад рукой, держащей соединительные головки. Теперь один конец (нижний) бросайте на землю и быстро-быстро бегите в сторону прокладки, держа в руке второй конец. Развернув таким образом рукав, можете и вторую соединительную головку положить на землю.

Учтите, что, по нормативам, один человек должен справляться с прокладкой магистральной линии, например, 3-х рукавов диаметром 77 мм хотя бы за 55 секунд – это оценка «удовлетворительно». Если хотите на «отлично», то управиться надо на 10 секунд быстрее.

Скатывание рукавов

Как Вы понимание, здесь немалое значение сыграет то, насколько качественно, умело, была проведена накануне скатка. Поэтому последним нашим упражнением, я думаю, разумно будет провести скатывание рукавов.

Как Вы знаете, есть два варианта: одинарная скатка и двойная. Понятное дело, что для использования на пожарном автомобиле используется только второй вариант, но, согласитесь, уметь надо делать обе. Приступим?

Начнем с одинарной, потому что для двойной Вам понадобится напарник. Итак, разложите рукав на земле. Возьмите в руки соединительную головку и, стараясь все сделать как можно плотнее, а, главное, ровнее, наложите ее на поверхность рукава. Таким образом, потихоньку продвигаясь вперед, скатывайте его.

Раз напарник уже подошел, то приступим к варианту №2. Разложив пожарный рукав на земле, сложите его пополам в длину, но так, чтобы верхняя половина была короче нижней примерно на 70 см. В принципе, скатывание теперь от места сгиба можно делать так же, как и в случае с одинарной скаткой.

Но только напарник должен обязательно, по мере скатывания, выравнивать рукав и натягивать его, продвигаясь синхронно с Вами.

Скачать план-конспект занятия

И совсем маленький бонус для руководителей занятий по пожарно-строевой и физической подготовке: план-конспект занятия «Упражнения с пожарными рукавами, стволами, рукавной арматурой и принадлежностями» можно скачать здесь. Уверен, что многим этот конспект пригодится.

В принципе, на этом нашу тренировку можно считать оконченной. Повторите все выполненное с рукавами разного диаметра. Чтобы быть во всеоружии, проведите упражнения по замене пожарных рукавов, их починке, прокладке линий через препятствия.

Наша работа направлена исключительно на удовлетворение Вашего интереса, на обеспечение Вас всей необходимой информацией в области противопожарной безопасности. Мы следим за любыми изменениями в законодательстве и наши публикации всегда актуальны. Поэтому, оформив подписку на наш блог, Вы всегда в курсе, всегда во всеоружии против самого вредного инспектора, всегда знаете, что делать в случае возникновения опасности.

Позаботьтесь о друзьях и близких – расскажите им о нас в социальных сетях, поделившись ссылкой.

До скорой встречи.

P.S.: Совсем забыл поделиться с вами последними новостями. Проверка соблюдения противопожарного режима в моей организации подходит к концу, осталось проверить всего два здания. Конечно, без нарушений обойтись не получится — в этом я уверен на 99,9 %, но нарушений будет минимум.

Написали заявление на возврат денег за путевку Ждем решения туроператора. Искренне надеюсь, что обойдемся без справок.

Вчера на тренировке Юлька потянула связки на правом голеностопе. Очень расстроена — нога правая, за рулем ездить пока не получается. А я вчера лишний раз потренировался оказывать первую помощь при растяжении связок. Ходим теперь в фиксирующем бандаже. Юлька, поправляйся уже скорее.

И еще одна новость: друзья, скоро Новый год. А вы уже подготовились? Подзарядились новогодним настроением? Покупаете подарки? Если еще нет, то рекомендую вам поторопиться. Это я про настроение. Уже пора зарядиться и жить в ожидании большого новогоднего чуда Что вы заказали у Деда Мороза?

Работа с пожарными рукавами, стволами, рукавной арматурой и принадлежностями. Приемы работы со стволом Принципы формирования и подачи пожарной пены в пенных стволах

При работе с ручными стволами с переносных, стационарных и автолестниц необходимо сначала закрепиться карабином за ступеньку лестницы. Для этого нужно подняться на одну ступеньку выше, закрепиться карабином и опуститься обратно на одну ступеньку. Рукавная линия закрепляется задержкой за конструкцию здания (при отсутствии такой возможности линия закрепляется за ступеньку лестницы).

Ствол удерживается так же, как и при работе в положении стоя. Во время работы со стволом с переносной лестницы она должна удерживаться с земли одним пожарным.

В случае работы с ручным стволом с коленчатого автоподъемника пожарный закрепляется карабином за ограждение кабины подъемника, ствол держит так же, как при работе в положении стоя или с колена.

Работа с переносным лафетным стволом

Для работы с переносным лафетным стволом назначается расчет из двух пожарных. Пожарный № 2 поднимается на крышу пожарного автомобиля, открепляет лафетный ствол, подставку и передает их пожарному № 1, который находится внизу. Пожарный № 1 со стволом бежит к месту работы. Пожарный № 2 спускается с крыши, берет подставку и бежит за первым пожарным. Добежав до места работы, пожарные устанавливают ствол на подставку, подсоединяют к нему рукава, направляют его в сторону пожара и докладывают о готовности к работе.

Пожарный № 1 управляет работой ствола с помощью рукоятки, пожарный № 2 помогает пожарному № 1 при смене позиции ствола. В случае необходимости подачи воздушно-механической пены подача воды в ствол прекращается, насадок для подачи воды на корпусе ствола заменяется воздушно-пенным насадком.

Работа со стационарным стволом

Для работы со стационарным стволом назначается один пожарный. Он управляет стволом из кабины (вручную или с помощью гидропривода), из люка кабины или с крыши пожарного автомобиля. Водитель управляет пожарным насосом и регулирует давление на насадке ствола.

При необходимости увеличения расхода воды из стационарного лафетного ствола во время тушения следует производить замену насадка меньшего диаметра насадком большего диаметра. Для этого необходимо перекрыть подачу воды в ствол, после чего ствольщик свертывает насадок и заменяет его насадком большего диаметра. Водитель возобновляет подачу воды. При необходимости подавать воздушно-механическую пену ствольщику следует повернуть рукоятку золотника, расположенную на лафетном стволе, на 90°.

Правила охраны труда при работе с пожарными стволами

работа со стволами с ручных, стационарных и автолестниц допускается только после закрепления пожарного карабином за ступеньку лестницы;

для работы со стволом на высоте выделяется не менее двух пожарных;

запрещается надевать на себя лямку присоединенного к рукавной линии ствола при работе на высоте;

запрещается подавать воду в незакрепленные рукава до выхода ствольщиков на исходные позиции;

запрещается оставлять пожарный ствол без надзора даже после прекращения подачи воды

РАБОТА С ЛЕСТНИЦАМИ РУЧНЫМИ ПОЖАРНЫМИ

Работа с лестницей-палкой

7. 1.1.
Лестница-палка предназначена для подъема пожарных на стационарные пожарные лестницы, в окно первого этажа здания или внутрь помещения В сложенном виде может использоваться для пробивания деревянных перегородок или отбивания штукатурки.

7.1.2.
Снятие лестницы-палки с автомобиля, переноска и установка ее в исходное положение производятся по команде: «Лестницу-палку (указать место)- ставь!».
По этой команде пожарный, находящийся в одном метре от заднего колеса автомобиля, поднимается по задним ступенькам на крышу кузова автомобиля (если ступеньки откидные, то необходимо предварительно их открепить).

Открепляет лестницу-палку и вынимает с места укладки. Опускает лестницу с крыши и ставит ее одним башмаком на землю, а другим прислоняет к задней (боковой) части кузова. После этого пожарный спускается с автомобиля, кладет лестницу на правое плечо, удерживая ее кистью правой руки сверху, и переносит ее к месту установки.

7.1.3.
Лестница переносится так, чтобы передний конец ее был несколько приподнят вверх. В помещениях и узких проходах лестница-палка переносится в наклонном или вертикальном положении.

7.1.4.
Устанавливается лестница-палка следующим образом. За четыре-пять шагов до места установки пожарный поднимает ее вверх — вперед, раздвигает тетивы и приставляет лестницу к стене так, чтобы нижние башмаки находились примерно в одном метре от стены. Если тетивы

раздвигаются туго, то лестницу необходимо поднять на 40-50 сантиметров от земли и ударом башмаков о землю произвести их раздвигание.

7.1.5.
Подъем по лестнице-палке начинается с постановки левой ноги на первую ступеньку и хвата правой рукой сверху за четвертую ступеньку. Далее правая нога ставится на вторую ступеньку, а левая рука -на шестую и т. д. (Рис. 16). Если лестница установлена на скользкой твердой поверхности (мокрый пол, асфальт), то подъем и работа на ней осуществляются с соблюдением мер предосторожности.

7.1.6.
По команде: «Лестницу-палку убрать!»
пожарный отводит верхние концы ее от стены до вертикального положения, сдвигает тетивы, приподнимает лестницу от земли, поворачивается кругом и, пройдя вперед, кладет ее на предплечье правой руки или на плечо для переноски. Для укладки на автомобиль пожарный поднимает передний конец лестницы и прислоняет его к задней части автомобиля. Затем поднимается на крышу кузова автомобиля, подтягивает к себе лестницу -палку и укладывает ее в специально приспособленное место После этого закрепляет ее и спускается на землю.

Тренировка

Итак, упражнение первое: замена прокладок.

Наращивание пожарной линии

Прокладка рукавных линий

Варианты прокладки рукавов различаются, в зависимости от ландшафтных условий. Она может быть:

Горизонтальной, тянущейся по земле или полу. Тогда при расчете длины на один погонный метр учитывается 1-2 метра напорного рукава.
Вертикальной, прокладываемой в высоту, как внутри, так и снаружи строения. Если это жилое здание, то на один этаж предполагается 4-5 метров рукава. Если промышленное, то 6 – 8 метров, для обычной высоты этажа.
Ползучей, прокладываемой по наклонной плоскости. Здесь считается для жилого здания – 10 метров на этаж, для производства – 12-15м.
Смешанная, включающая одновременно различные варианты прокладки. В таком случае расчет подразумевает учитывать каждый отрезок.

Скатывание рукавов

Скачать план-конспект занятия

И совсем маленький бонус для руководителей занятий по пожарно-строевой и физической подготовке: план-конспект занятия «Упражнения с пожарными рукавами, стволами, рукавной арматурой и принадлежностями» можно скачать . Уверен, что многим этот конспект пригодится.

Позаботьтесь о друзьях и близких – расскажите им о нас в социальных сетях, поделившись ссылкой.

До скорой встречи.

ВНИМАНИЕ:
Вы смотрите текстовую часть содержания конспекта, материал доступен по кнопке Скачать

Учебные вопросы:

Прокладка рукавных линий из скаток и пачек, в лестничных клетках различными способами, уборка рукавов в одинарную и двойную скатку, восьмерку, укладка в пачки.
Замена прокладок соединительных головок.
Подъем рукавных линий на высоту по пожарным лестницам и с помощью спасательной веревки.
Прокладка рукавных линий под препятствиями и через них (забор, канава, железнодорожный путь и т. п.).
Прокладка рукавных линий с этажей способом наращивания.

Охран труда

Все виды тренировок проводятся в специальной защитной одежде, в касках с использованием средств индивидуальной защиты рук пожарного.

При работе с пожарными рукавами рукавным оборудованием должны выполняться следующие правила охраны труда

При прокладке рукавных линий более прочные рукава рекомендуется использовать на начальных участках магистральных и рабочих линий.
При этом необходимо выбирать наиболее удобные и кратчайшие пути к позициям ствольщиков, по возможности прокладывать рукавные линии по сторонам улиц и дорог, но не по проезжей части, избегать прокладки их по острым или горящим предметам, а также в местах, где пролита кислота или другие едкие вещества;
рукава, проложенные через дороги, необходимо защищать рукавными мостиками;
нельзя допускать перекручивания и заломов рукавов, ударов соединительных головок о твердое покрытие дороги;
прокладку рукавных линий через железнодорожные или трамвайные пути нужно производить между шпалами (под рельсами), при этом следует выставлять посты безопасности с двух сторон вдоль железнодорожного полотна для наблюдения за движением составов и своевременного оповещения личного состава об их приближении;
в лестничных клетках рукавные линии следует прокладывать преимущественно между маршами. При прокладке рукавной линии снаружи здания на чердак или крышу необходимо располагать ее между оконными проемами.

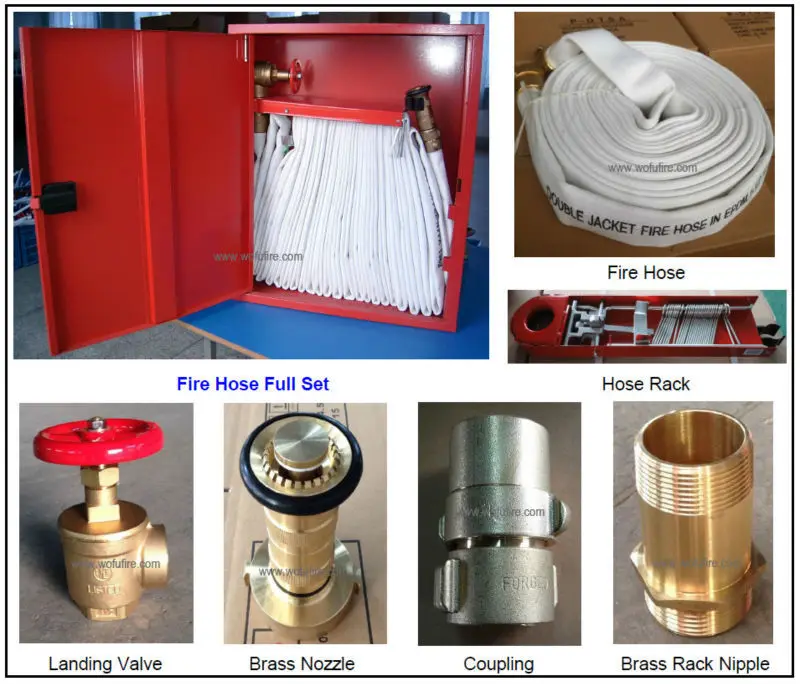

Пожарный рукав

Пожарный рукав – гибкий трубопровод, оборудованный рукавными соединительными головками и предназначенный для подачи воды и водных растворов пенообразователей на расстояние. По типу рукава подразделяются на всасывающие (напорно-всасывающие) и напорные.

Всасывающий пожарный рукав (напорно-всасывающий) – рукав жесткой конструкции, который предназначен для отбора воды из водоисточника с помощью пожарного насоса.

Напорный пожарный рукав – рукав, предназначенный для подачи огнетушащих веществ под давлением к месту пожара.

Промышленностью выпускаются напорные рукава следующих типов:

прорезиненные;
латексные;
с двухсторонним полимерным покрытием;
льняные;
рукава на рабочее давление 3 МПа (30 кг/см2).

Пожарными частями эксплуатируются рукава диаметром 25, 38, 51, 66, 77, 89, 150 мм, длиной 20 м.

Соединение пожарных рукавов между собой с пожарными стволами и другим оборудованием

Для соединения пожарных рукавов между собой, с пожарными стволами и другим оборудованием используются пожарные соединительные головки.

Пожарная соединительная головка – быстросмыкаемая арматура для соединения пожарных рукавов и присоединения их к пожарному оборудованию и пожарным насосам.

Соединение пожарных рукавов производится по команде: “Рукава – соединить!”. По этой команде пожарный берет в руки соединительные головки рукавов и устанавливает их друг против друга.

Выступ одной головки пожарный вставляет в паз другой и поворотом полугаек по часовой стрелке соединяет головки между собой.

Винтовые головки соединяются следующим образом: пожарный берет конец рукава с головкой и зажимает ее коленями, затем обеими руками берет накидную гайку второго рукава и, наворачивая ее на головку первого рукава, соединяет их между собой.

Если головки соединяются двумя пожарными, то каждый из них берет головку в руки. Затем они становятся друг против друга, составляют головки и, сжимая прокладки, поворачивают головки по часовой стрелке до полного соединения.

Винтовые головки смыкаются в том же порядке, с той лишь разницей, что пожарный, у которого находится в руках накидная гайка, навертывает ее по ходу часовой стрелки до отказа.

Рукава разъединяются по команде: “Рукава – разъединить!”. По этой команде пожарные выполняют те же действия, что и при соединении рукавов, но поворот головок производится в обратном направлении, а винтовых головок – против часовой стрелки, путем свертывания накидной гайки.

Присоединение ствола к рукаву. По команде: “Ствол – присоединить!” пожарный берет в одну руку головку рукава, в другую – пожарный ствол и присоединяет ствол к рукаву усилием рук или с упором головки рукава в бедро. Если усилием рук или с упором в бедро ствол присоединить не удается, то следует правым коленом опуститься на землю, взять ствол в левую руку и, используя левое колено для упора, присоединить ствол к рукаву. Отсоединяется ствол в обратном порядке.

Присоединение рукава к разветвлению производится по команде: “Рукав к разветвлению – присоединить!”. По этой команде пожарный подходит к разветвлению, правой рукой берет соединительную головку рукава и, с наклоном туловища или с опусканием на колено, правой рукой присоединяет ее к разветвлению, которое придерживает левой рукой.

Соединение головки рукава с пожарной колонкой, напорным патрубком насоса и другим оборудованием производится так же, как описано выше.

Для соединения головок разного условного диаметра применяются переходные головки.

Пожарный помогает водителю, взяв рукав за середину и удерживая его в горизонтальном положении. Чтобы соединить всасывающие рукава между собой, водитель с пожарным зажимают рукава между ногами у соединительных головок так, чтобы они были параллельны земле. Затем совмещают головки и соединяют их, затягивая ключами. Для присоединения всасывающей сетки водитель приподнимает ближний к водоему конец рукава; пожарный, опустившись на колено, присоединяет к нему сетку и затягивает соединение ключами.

Замена поврежденных рукавов в действующей рукавной линии

Поврежденные рукава в рукавной линии заменяются двумя пожарными. По команде: “Поврежденный рукав – заменить!” один пожарный бежит к автомобилю, берет рукав в скатке и раскатывает его параллельно действующей рукавной линии, водитель останавливает подачу воды. Второй пожарный подбегает к поврежденному рукаву, отсоединяет его от рукавной линии, а затем вместе с первым присоединяет к ней принесенный рукав. Водитель возобновляет подачу воды. С целью уменьшения пролива воды на руки пожарных вначале следует отсоединить ближнюю от насоса головку поврежденного рукава, а затем – дальнюю. Присоединение принесенного рукава производится в обратном порядке.

При замене поврежденного рукава на морозе подачу воды в рукавную линию не прекращать, а только уменьшить давление на насосе.

Существуют различные виды прокладки рукавных линий:

горизонтальная – прокладывается по земле или по полу;
вертикальная – прокладывается на высоту снаружи или внутри здания;
ползучая – прокладывается по наклонным конструкциям или плоскостям;
смешанная — одновременно по вертикальным, горизонтальным и наклонным плоскостям.

При прокладке напорных рукавов длина рукавной линии исчисляется следующим образом: при горизонтальной прокладке 1,2 м рукава на один погонный метр местности; при вертикальной прокладке 4-5 м рукава на каждый этаж жилого здания или 6-8 м на этаж производственного здания обычной высоты; при ползучей прокладке 10 м на каждый этаж жилого здания или 12-15 м на каждый этаж производственного здания; при смешанной прокладке длина рукавной линии определяется суммой отрезков отдельных видов прокладки.

Различают магистральные и рабочие рукавные линии.

Магистральная линия предназначена для подачи воды от насоса до разветвления; для соединения насосов (емкостей), работающих в перекачку; для подачи воды в лафетный ствол.

Рабочая рукавная линия предназначена для подачи огнетушащих веществ от разветвления к пожарному стволу или пеногенератору.

Прокладка рукавных линий из скаток и пачек, в лестничных клетках различными способами, уборка рукавов в одинарную и двойную скатку, восьмерку, укладка в пачки

Рукав, уложенный двойной скаткой, лежит на земле рядом с пожарным. По команде: “Рукав из скатки – проложить!”
пожарный наклоняется и берет скатку правой рукой за концы у соединительных головок, левой рукой – с противоположной стороны скатки, выпрямляется, поднимает скатку, удерживая ее предплечьем правой руки, согнутой в локте. Затем пожарный переносит тяжесть тела на правую ногу, заносит скатку вправо назад, делает резкий широкий выпад (шаг) левой ногой вперед, перенося на нее тяжесть тела, резко выбрасывает скатку вытянутыми руками вперед, не выпуская концов рукава с соединительными головками из правой руки. Перед окончанием раскатки рукава пожарный делает резкий рывок правой рукой назад, кладет нижнюю соединительную головку на землю и, держа в правой руке верхнюю головку, бежит в сторону прокладки рукава, раскатывая его полностью. Прокладка рукава из одинарной скатки производится аналогично.

Каждый пожарный без повторных движений прокладывает по два рукава. Исходное положение расчета – с правой стороны автомобиля в одну шеренгу. По команде: “Разветвление (указывается место установки), магистральную линию на четыре рукава из скаток – марш!”
пожарный № 2 открывает отсек автомобиля и берет две скатки рукавов. Один рукав кладет на землю, раскатывает второй рукав и присоединяет его соединительную головку к напорному патрубку насоса. Берет с земли первую скатку, раскатывает ее, соединяет рукава между собой, прокладывает линию из двух рукавов, присоединяет рукав к рукаву, проложенному пожарным №. 1. Пожарный № 1 берет две скатки рукавов и бежит в сторону прокладки рукавной линии, останавливается примерно там, где пожарный № 2 должен закончить прокладку, раскатывает рукава, соединяет их между собой и прокладывает линию к месту установки разветвления. Пожарный № 3 берет разветвление, устанавливает его в указанном месте и присоединяет к нему рукавную линию.

При прокладке магистральной линии из рукавов, смотанных одинарной скаткой, пожарный № 2 сначала раскатывает один рукав и присоединяет его к насосу, потом бежит со вторым рукавом к концу первого, раскатывает его, соединяет рукава, бежит к концу второго рукава и соединяет его с рукавом, проложенным пожарным № 1.

Переносить рукава, смотанные в скатки, на дальние расстояния можно на плече. Для этого рукав кладется на правое (левое) плечо соединительными головками вперед, правой (левой) рукой он удерживается сверху, а левой (правой) – сбоку или снизу.

Прокладка рукавной линии из рукавов, уложенных на автомобиле “гармошкой”, производится расчетом – один человек на один рукав. По команде: “Рукавную линию из “гармошки” на три рукава – проложить!”
пожарный № 1 берет за конец верхний рукав и протягивает его в заданном направлении. По мере прокладки рукавной линии пожарный № 2 берет за соединительную головку второй рукав, пожарный № 3 – третий рукав и протягивает линию в указанном направлении. К напорному патрубку насоса линию подсоединяет водитель.

Подъем и прокладка рукавной линии в лестничной клетке

Для занятия необходимы учебные рукава в скатках, спасательные веревки, разветвление, стволы. Построить отделение в одну шеренгу фронтом к зданию на расстоянии 10-15 м от него; на тренировочных занятиях – у пожарного автомобиля лицом к зданию. Объявить упражнения и цель занятия, привести примеры применения этих действий в условиях пожаров, объяснить, что прокладывать (поднимать) рукавные линии в лестничной клетке можно между лестничными маршами и по ним.

Назначить состав расчета, построить его на исходном положении, рассказать правила подъема и прокладки рукавной линии, обращая особое внимание на то, чтобы расчеты действовали четко, без переплетения рукавных линий, заломов, правильно закрепляли рукавную линию задержками, создавали бы необходимый запас рукава для маневрирования стволом на позиции. Затем приказать выполнить упражнение.

Если междумаршевое расстояние в лестничной клетке больше размера соединительных головок рукавов, то подъем рукавной линии в лестничной клетке осуществляется с помощью спасательной веревки так же, как и снаружи здания.

Если междумаршевое расстояние меньше размера соединительных головок рукавов, то при прокладке рукавной линии между маршами лестничной клетки вначале необходимо на первом этаже раскатать один или несколько рукавов (в зависимости от длины рукавной линии). Ствольщик со стволом и рукавной задержкой берет один конец рукава и, пропуская его между маршами лестничной клетки, поднимается на заданный этаж. Затем он создает запас рукава, закрепляет линию рукавной задержкой, присоединяет ствол, занимает исходную позицию и докладывает о готовности к работе. Пожарный № 2 помогает прокладывать линию, разматывая и расправляя рукава, работает под ствольщиком.

При прокладке рукавной линии по маршам лестничной клетки пожарный № 1 раскатывает один, затем второй рукав, присоединяет его к первому, берет в руки второй рукав у соединительной головки и прокладывает рукавную линию по маршам на указанный этаж. Рукавная линия должна быть проложена ближе к стене. Дальнейшие действия такие же, как указано выше. Пожарный № 2 помогает прокладывать линию, разматывая и расправляя рукава, работает подстволыциком.

По команде “Рукав в одинарную скатку — скатать!” пожарный берет соединительную головку, накладывает ее на поверхность рукава и, продвигаясь вперед, скатывает рукав.

Скатывание рукавов в двойную скатку производится 2-мя пожарными. По команде “Рукав в двойную скатку — скатать!” рукав складывается по длине пополам так, чтобы верхняя половина его была короче нижней примерно на 60-70 см. Скатывается рукав от места перегиба к соединительным головкам одним пожарным по правилам одинарной скатки, а второй пожарный выравнивает рукав и натягивает его, двигаясь назад.

Уборка рукавов “восьмеркой”
производится одним пожарным по команде: “Рукав восьмеркой-убрать”. Пожарный берет в правую (левую) руку соединительную головку и, расставив руки несколько больше ширины плеч, опускает вниз сначала левую (правую) руку, подхватывая рукав снизу, а затем правую (левую) (рис.) и т. д. При уборке рукава “восьмеркой” пожарный продвигается вперед, не перетаскивая рукав по земле, если же рукав мокрый убрать его помогает второй пожарный, выпуская воду из рукава. Поднесенный рукав к автомобилю кладется на землю, соединительная головка, которая была в руке, вынимается из середины рукава и кладется на рукав.

Уборка рукавов восьмёркой

Укладка рукавов “гармошкой”.

Рукава укладываются “гармошкой” двумя пожарными по команде: “Рукава “гармошкой”
– уложить!”.
Пожарные складывают рукава “гармошкой” по длине пожарного отсека и укладывают их в него. После укладки закрепляют их ремешками.

Замена прокладок соединительных головок

Замена прокладок соединительных головок производится по команде «Прокладки заменить!» По этой команде пожарный левой рукой держит соединительную головку, а правой – вынимает прокладку, затем берет новую и, сжав ее пальцами, вставляет в кольцевой паз соединительной головки. При замене прокладок типа Богданова резиновую прокладку накладывают на кольцевой паз и утапливают ее правой рукой по всей окружности, придерживая левой рукой уложенный участок.

Подъему сухой рукавной линии на высоту

Для подъема рукавной линии и шанцевого инструмента на высоты
назначается расчет из двух человек.

Пожарный № 1 поднимается на указанную высоту, предупреждает находящихся внизу лиц словом «Берегись» и после ответа «Есть, берегись», бросает спасательную веревку вниз, оставляя один конец у себя.

Пожарный №2 внизу раскатывает рукава, соединяет их между собой, вяжет петлю, закрепляет рукавную линию (шанцевый инструмент) на веревке, оставляя достаточную длину конца веревки для сопровождения и удержания рукавной линии (шанцевого инструмента) от здания.

Для вязки узла взять веревку в левую руку (ладонью вверх), в правую руку (ладонью вниз) на расстоянии 25-30 см от левой руки (Рис. 1).

Сделать две петли вращательным движением кистей рук по часовой стрелке (Рис. 2), сложить их вместе, перекладывая из левой руки в правую (Рис. 3).

Надеть петли на рукав у соединительной головки и затянуть.

Затем протянуть верхний конец веревки вдоль ствола (шанцевого инструмента) к спрыску, сделать петлю (Рис. 4), надеть ее на ствол (шанцевый инструмент) и затянуть верхним концом веревки (Рис. 5).

Сообщить Пожарному №1 «Готово». Пожарный № 1 поднимает рукавную линию (шанцевый инструмент), Пожарный № 2, находясь на безопасном расстоянии, сопровождает подъем, натягивая веревку. Ниже приведены интересные материалы по работе с веревкой, которые так же полезно знать.

Прокладка рукавной линии через препятствия (заборы, железнодорожные, трамвайные пути, канавы)

При прокладки напорных рукавов через заборы используют ручные пожарные лестницы. Переходы рукавов на заборах предохраняют рукавными седлами или подсобным материалом. Рукавные линии через шоссейную дорогу прокладываются перпендикулярно к ней и защищают их рукавными мостками, расстояние между которыми должно быть равными ширине между колесами автомобилей.

Через железнодорожные и трамвайные пути рукавную линию рекомендуется прокладывать поверх путей при остановке движения транспорта и под рельсами путем устройства подкопов между шпалами.

Иногда применяется комбинация обоих способов. При этом сначала прокладывается рукавная линия поверх рельсов и в рукава подается вода, одновременно вместе с этим готовят подкоп под рельсами, прокладывают рукав для замены того, который проложен над рельсами.

Прокладка рукавных линий с этажей способом наращивания

Для подачи стволов в верхние этажи зданий рукавные линии прокладывают внутри зданий между маршами, а также с наружной стороны зданий. В зданиях повышенной этажности, наиболее целесообразно рукавные линии собирать из скаток, поднятых на высоту по маршевым лестницам и затем, раскатывая спускать их в низ, или при помощи спасательных веревок.

При прокладке напорных рукавов длина рукавной линии исчисляется следующим образом: при горизонтальной прокладке 1,2 м рукава на 1 погонный метр местности; при вертикальной прокладке – 4-5 м рукава на каждый этаж жилого здания или 6-8 м на каждый этаж производственного здания; при ползучей прокладке – 10 м на каждый этаж жилого здания или 12-15 м на каждый этаж производственного здания; при смешанной прокладке длина рукавной линии определяется суммой отрезков отдельных видов прокладки.

При определении длины рукавной линии необходимо учитывать запас рукава для маневрирования стволом. Этот запас должен быть не менее 1 рукава.

Прокладка рукавных линий с верхних этажей способом наращивания

По команде: «Ствол «Б» на 12-й этаж, разветвление – на лестничную клетку 11-го этажа, магистральную линию из скаток – марш»: пожарный № 1 берет ствол и рукав «Б», рукавную задержку; пожарный № 2 разветвление, рукав «А», рукавную задержку. Оба поднимаются бегом по лестнице на лестничную клетку 11-го этажа, устанавливают разветвление, раскатывают рукав «А» опуская его вниз с балкона незадымляемой лестничной клетки (окна), присоединяют к разветвлению и закрепляют его задержкой. Затем прокладывают рукав «Б» до исходной позиции ствола. Пожарный № 1 работает со стволом, пожарный № 2 подствольщиком и на разветвлении.

Пожарный № 3 берет скатку рукава «А» и рукавную задержку, поднимается на незадымляемую лестничную клетку 6-го этажа, раскатав рукав, соединяет его с рукавом, проложенным с 11-го этажа. Затем опускает свой рукав вниз и закрепляет его задержкой за конструкцию здания.

Пожарный № 4 берет скатку рукава «А», прокладывает рукавную линию от АЦ к рукаву проложенному с 6-го этажа.

Прокладка и подъем рукавной линии в домах повышенной этажности, при помощи спасательной веревки.

Расчет из четырех пожарных построен у АЦ, находящейся в 10 м от 12-этажного жилого дома.

По команде: «Ствол «Б» на 12-й этаж, разветвление – на лестничную клетку 11-го этажа, магистральную линию спасательными веревками – марш»: пожарный № 1 берет ствол и рукав «Б», спас.веревку, рукавную задержку; пожарный № 2 разветвление, спас.веревку, рукавную задержку. Оба поднимаются бегом по лестнице на лестничную клетку 11-го этажа, связывают две веревки между собой (способами, применяемыми при закреплении спас.веревок за конструкцию при самоспасании), открывают окно и сбрасывают один конец веревки на землю. Затем поднимают рукавную линию «А» с земли до 11-го этажа, закрепляют рукавной задержкой, устанавливают разветвление, присоединяют к нему рукава «А», прокладывают рукав «Б» до исходной позиции ствола. Пожарный № 1 работает со стволом, пожарный № 2 подствольщиком и на разветвлении.

Пожарные № 3 и № 4 берут по скатке рукавов «А», прокладывают рукавную линию от АЦ к зданию, привязывают конец спас.веревки к рукаву, помогают прокладывать рукавную линию до 11-го этажа, пожарный № 3 поднимается на лестничную клетку 6-го этажа, где через окно закрепляет нижний рукав задержкой за конструкцию здания.

Оценка: 1.7777777777778

Оценили: 18 человек

Присоединение рукава к разветвлению производится по команде: «Рукав к разветвлению – присоединить!».

По этой команде пожарный подходит к разветвлению, правой рукой берет соединительную головку рукава и, наклоном туловища или с опусканием на колено,
правой рукой присоединяет ее к разветвлению, которое придерживает левой рукой.

Поврежденные рукава в рукавной линии заменяются двумя пожарными. По команде: «Поврежденные рукава – заменить!» один пожарный бежит к автомобилю,
берет рукав в скатке и раскатывает его параллельно действующей рукавной линии, водитель останавливает подачу воды.

Второй пожарный подбегает к поврежденному рукаву, отсоединяет его от рукавной линии, а затем в месте с первым присоединяет к ней принесенный рукав.

Водитель возобновляет подачу воды.

С целью уменьшения пролива воды на руки пожарных вначале следует отсоединить ближнюю от насоса головку поврежденного рукава, а затем – дальнюю.
присоединение принесенного рукава производится в обратном порядке.

При замене поврежденного рукава на морозе подачу воды в рукавную линию не прекращать, а только уменьшить давление на насосе.
В случае повреждения отдельных рукавов производится их временный ремонт. Он выполняется непосредственно на пожаре при помощи рукавных зажимов.
В зависимости от величины отверстия в поврежденном рукаве может быть использован универсальный ленточный зажим (для устранение течи из отверстия до 3 см).

В качестве зажима может быть использован отрезок рукава того же диаметра длиной 15-20 см, который до навязки головок надевается на рукав.
при появление течи во время работы на пожаре давление в рукаве сбрасывается, отрезок перемещается на место дефекта рукава.

Если ликвидировать течь при помощи зажимов не возможно, поврежденный рукав заменяется исправным.
После окончание тушения пожара, при уборке рукавов зажимы снимают, а место повреждения отмечают.

Наращивание рукавов в рукавной линии происходит следующим образом:
Пожарный бежит к автомобилю берет рукава в зависимости сколько ему необходимо
и раскатывает его вдоль действующей рукавной линии, водитель останавливает подачу воды.
Второй пожарный подбегает к действующей рукавной линии и разъединяет ее,
а затем в месте присоединяют необходимое количество рукавов.

При наращивании на морозе подачу воды не прекращать.

При работе со стволом из положения стоя пожарный встает вполоборота направо, выставляет левую ногу вперед, тяжесть тела распределяет на обе ноги.

Ствол держит правой рукой (ладонью снизу, большим пальцем сверху – на рукаве) у головки, левой – у насадка или за рукоятку.
Чтобы принять положение для работы с колена, пожарный оставляет правую ногу назад и опускается на правое колено, левую ногу, согнутую в колене,
выставляет вперед и ставит на полную ступню.

Ствол держит правой рукой у головки, прижимая его к правому боку, левой рукой – у насадка или за рукоятку.

Для работы лежа пожарный ложится на живот, ноги слегка разводит в стороны, опирается на локти или предплечья, ствол держит также, как и при работе со стволом из положения стоя.

Перекрытия подачи воды из ствола или изменение формы струи осуществляется поворотом крана или ручки кистью левой руки в соответствующее положение.

При работе с ручными стволами с переносных, стационарных и автолестниц необходимо сначала закрепится карабином за ступеньку лестницы.
Для этого нужно подняться на одну ступеньку выше, закрепится карабином и опустится обратно на одну ступеньку ниже.

Работа со стволами со всех видов лестниц допускается только после закрепления пожарного карабином за ступеньку лестницы.

Для работы на высоте выделяется не менее двух пожарных.

Запрещается подавать воду в незакрепленные рукава до выхода ствольщика на исходную позицию.

Рукава проложенные через дороги, Необходимо защищать рукавными мостиками.
Нельзя допускать перекручивание и заломов рукавов.

Прокладку рукавных линий через ж/д пути производить между шпалами (под рельсами).

В лестничных клетках рукавные линии следует прокладывать между маршами.

Эффективность пожаротушения зависит в первую очередь от комплектации пожарного оборудования и применения специальных средств борьбы с пожаром. Одними из наиболее распространенных и действенных устройств для ликвидации огня являются ручные пожарные стволы. Воздушно-механический способ подачи пены ручными стволами
позволяет значительно ускорить процесс пожаротушения.

Тушение пеной весьма результативный способ тушения единовременно нескольких видов (классов) пожаров за кратчайшее время. Использование пенных пожарных стволов
даёт возможность применять результативно одинаковый объём воды, в сопоставлении, например, со стандартными водяными стволами.

Принципы формирования и подачи пожарной пены в пенных стволах

До того, как приступить к изучению воздушно-пенных стволов
, стоит вспомнить, как происходит формирование воздушно-механической пены. Для её получения высококонцентрированный раствор пенообразователя перемешивается с водой, таким образом создаётся раствор нужной концентрации. Когда раствор готов, его нужно насытить воздухом, чтобы получилась пена. Поскольку пена представляет собой воздушные пузыри разнообразного размера.

Существует несколько распространённых способов насыщения пенной смеси воздухом:

насыщение воздухом напрямую при подаче из насадки воздушно-пенного ствола;
насыщение за счёт специализированной пневматической системы автомашины, перемешивание пенообразователя, воды и воздуха производится в системе;
последний способ подразумевает применение способа эжекции (специализированных эжекционных насадок) ствола, насадки.

Воздушно-механический метод пенообразования предполагает смешивание трех компонентов: пенного концентрата, воды и воздуха. После смешивания пенообразователя с водой нагнетается под давлением воздух. Выходящая из ствола пенная смесь покрывает горящую поверхность, образуя воздухонепроницаемую пленку. Одним из наиболее распространенных способов обогащения пенного раствора воздухом является применение эжекционных ручных стволов, а также использование генераторов пены средней кратности.

Эжекционные ручные стволы

Данный вид имеет некоторые преимущества перед аналогичными устройствами: возможность производить пену разной кратности, отсутствие надобности в дополнительных приборах для нагнетания воздуха, неприхотливость конструкция. Наиболее распространенными являются следующие пожарные стволы:

СВП.
Это наиболее простой и часто используемый инструмент для тушения огня. С одной стороны ствол имеет соединительный штекер, при помощи которого крепится к рукаву. С другой стороны закрепляется труба, в которую подается пенная смесь.
СВПЭ-4.
Предназначено устройство для производства пены низкой кратности. Поступление воздуха осуществляется через отверстия в его корпусе. При прохождении смеси в корпусе образуется вакуум, вследствие этого, требуемый объем воздуха всасывается внутрь ствола. Производительность по пене данного устройства – 4 м3/мин, расход воды – 7,9 л/с.
СВПЭ-8.
Основные отличия данной установки от предыдущей в более высокой производительности по пене и в увеличенном расходе воды (эти показатели вдвое выше).

ТТХ пенных стволов.

Принцип действия генераторов похож на работу эжекционных стволов. Отличием является то, что на выходе из ствола находится металлическая сетка, которая при попадании пенного раствора, насыщенного воздухом, образует огнетушащую пену средней кратности.
ГПС 200, 600 и 2000 различаются между собой только по техническим показателям:

ГПС 200.
расход пожарного ствола
по воде – 1. 8 л/с, по пенообразователю – 0,12 л/с.
ГПС 600.
Производительность пены – 600 л/с, расход пожарного ствола
по воде – 5,6 л/с, по пенообразователю – 0,36 л/с.
ГПС 2000.
Производительность пены – 200 л/с, расход пожарного ствола
по воде – 18 л/с, по пенообразователю – 1,2 л/с.

Стоит также отметить мощное устройство УКТП Пурга, предназначенное для ликвидации пожаров на крупных объектах, а также на территориях с опасной производственной деятельностью. Технические характеристики схожи с ТХ генераторов средней кратности, однако производительность установки Пурга значительно выше. Так, по пене она составляет 21 тыс. л/мин., а дальность подачи струи – до 25 метров.

В целом, современные пенные ручные пожарные стволы идеально зарекомендовали себя в различных критических и экстраординарных условиях эксплуатации. При этом качество материала, надежность устройств редко у кого вызывали нарекания.

Статью прислал: STR555

Методический план для проведения занятий по пожарной технике с личным составом 52 пожарной части фпс по Тверской области

При копировании материала укажите ссылку © 2018
контакты
rykovodstvo.ru

УТВЕРЖДАЮ

Начальник 52 пожарной части

ФПС по Тверской области

подполковник внутренней службы

А. Б.Ефимов

«___» __________________ 2010 г.

МЕТОДИЧЕСКИЙ ПЛАН

Для проведения занятий по пожарной технике

с личным составом 52 пожарной части ФПС по Тверской области

Тема: ПТВ, аварийно-спасательный инструмент вывозимый на пожарной автомобиле, ТТХ и ПОТ при работе с инструментом
Вид занятия: теоретическое
Место: класс
Время: 1 час
Цель: изучение материала
Литература: пожарная техника

Спирово-2010 год

1.Ручной немеханизированный инструмент.
В условиях пожара подразделениям приходится выполнять различные работы по вскрытию и разборке строительных конструкций, коммуникационных сетей и элементов технологических установок.

Такие работы необходимы для выполнения спасательных операций; обнаружения скрытых очагов горения; обеспечения быстрой доставки средств пожаротушения к очагу пожара.

ГОСТ 16714-71 предусмотрено 7 разновидностей ручных пожарных инструментов

Разновидность немеханизированного инструмента показана на рис. 1.

Пожарные багры применяются для разборки кровельных покрытий, переборок, стропил; срыва досок с крыши; отслоения потолочной и стенной обшивки; растаскивания горящих предметов; обрушения строительных конструкций и т.п.

Рис. 1. Немеханизированный инструмент.
Багры бывают двух типов: БПМ-багор пожарный металлический (рис.1,а) и БПН — багор пожарный насадной (рис.1,б).

Багор БПМ входит в комплект пожарных машин. Он представляет собой цельнометаллический стержень, на конце которого насажен крюк с копьем, а на другом конце насажена кольцевая рукоятка.

Ломы. Для производства различных работ ГОСТ 16714-71 предусматривается три типа ломов:

ЛПТ — лом пожарный тяжелый (рис.1,в) предназначен для вскрытия досчатых полов, ферм и т.д.;

ЛПЛ — лом пожарный легкий (рис.1,г) служит для отбивки льда у крышек колодцев пожарных подземных гидрантов и их открывания; отбивки штукатурки и дверных филенок; вскрытия дверей и оконных переплетов;

ЛПУ — лом пожарный универсальный (рис. 1,д), его используют для выполнения легких рычажных работ в стесненных условиях.

Крюк пожарный (ГОСТ 16714-71) применяется для разнообразной работы, при вскрытии, обрывании, растаскивании и т.д. (рис.1,е). В отверстие головки крюка ввязана веревка длиной 1,3 м. Для предохранения веревки от перетирания отверстие закруглено изнутри.

Топор пожарный поясной (рис.1,ж) служит для вскрытия, разборки легких конструкций и страховки при передвижении пожарных по наклонным плоскостям.

Пожарный крюк служит для разборки конструкций в труднодоступных местах.

К немеханизированному ручному инструменту относятся также продольные и поперечные пилы, которые хранят и переносят в чехлах, совковые и штыковые лопаты, совки и набор инструментов для перерезания электрических проводов.

Наружные металлические необработанные поверхности инструментов должны иметь лакокрасочные покрытия. Вместо лакокрасочного покрытия допускается наносить антикоррозионное неорганическое покрытие.

Ломы, багры и крюки изготавливают из стали марки 45.

Полотно топора выполнено из стали марки У7.

Электрозащитные средства. К электрозащитным средствам, применяемым в пожарном деле для перерезания электрических проводов, относятся: перчатки резиновые диэлектрические; галоши (боты) резиновые диэлектрические; коврики резиновые диэлектрические размером не менее 50х50 см с рифленой поверхностью; ножницы с изолированными ручками.

Ножницы можно применять для перерезания электрических проводов, находящихся под напряжением не выше 220 В. При резке необходимо надевать резиновые перчатки и галоши.

Для вскрытия и разборки строительных конструкций при тушении пожаров служит также комплект универсального инструмента УКИ-12, который состоит из двух универсальных штанг с выдвижными рукоятками и набора сменных рабочих органов (лом-крюк, резак, лом-пика, лом-гвоздодер, лом-зубило, лом-клин, лом отжимной, лом шаровой, багор пожарный, лом монтажный).

Штанга универсальная имеет фиксирующие устройства для крепления рукоятки в двух положениях и установки одного из рабочих органов. Освобождение рабочих органов и рукоятки (открытие замка) производится поворотом втулки фиксирующего устройства после нажатия кнопки. Фиксация (закрытие замка) производится поворотом втулок в обратном направлении до щелчка, при котором кнопка возвращается в исходное положение.

Комплексный ручной аварийно-спасательный инструмент.

КРАСИ предназначен для выполнения операций, связанных с деформацией и разрушением элементов конструкций транспортных средств, поврежденных при дорожно-транспортных происшествиях, а также строительных и других конструкций, поврежденных вследствии аварии или стихийного бедствия, с целью расширения доступа к пострадавшим, ускорения освобождения проезжей части дорог для восстановления движения и др.

Состоит из: многоцелевой головки; вскрывателя; транспортного пояса; монтажного щитка.

Масса общая 4,55 кг, головки с рукояткой 2,85 кг.
2.Ручной механизированный инструмент.
В пожарной охране применяется механизированный инструмент, выпускаемый промышленностью для различных отраслей народного хозяйства. К механизированному инструменту относятся дисковая и цепная бензомоторная пила типа «Дружба» или «Урал», портативные ранцевые установки для газовой резки металлов, электрические пилы и долбежники, пневматические отбойные молотки и другие устройства. Наибольшее распространение получил универсальный комплект механизированный УКМ-4, который состоит из мотопривода, дымососа, отбойного молотка, дисковой и цепной пилы. С помощью такого механизированного комплекта можно нагнетать в помещения свежий воздух или откачивать из них дым, пробивать отверстия в стенах, перегородках и перекрытиях, резать деревянные конструкции, причем все эти работы поочередно может выполнять один пожарный.

Бензомоторная пила «УРАЛ-5». Она предназначена для выпиловки проемов в деревянных конструкциях зданий и сооружений, состоит из двигателя внутреннего сгорания, силовой передачи (трансмиссия), пильного аппарата и съемного стартера.

Режущим органом бензомоторной пилы служит пильная цепь, вращающаяся по направляющим пазам шины и двум звездочкам: ведущей и ведомой.

Техническое обслуживание бензомоторной пилы. Техническое обслуживание пилы производится ежедневно при смене караула, после каждого применения, ремонта, а также в сроки, указанные в инструкции по эксплуатации.

Автогенорезательная ранцевая установка. Автогенорезательная установка предназначена для резки стальных листов, решеток, дверей и других металлических строительных конструкций, для спасания людей и ликвидации пожара.

Автогенная (газовая) резка металла основана на свойстве железа гореть в струе чистого кислорода, будучи нагретым до температуры, близкой к температуре плавления.

Установка смонтирована в металлическом ящике с крышкой и приспособлена к переноске на спине. Установка состоит из кислородного баллона с вентилем ,ацетиленового баллона с вентилем ,двух однокамерных понижающих редукторов типа РК-53Б и РД-2А для кислорода и ацетилена . На панели в металлическом ящике расположены манометры кислорода низкого и высокого давления и манометры ацетилена низкого и высокого давления . Редукторы и манометры соединены трубками с баллонами. Газ подается от редукторов к резаку II по двум резинотканевым шлангам длиной 1,5 м с внутренним диаметром 9,5 мм.

Аварийно-спасательный гидравлический инструмент. Для вскрытия и разборки строительных конструкций и проведения аварийно-спасательных работ служит разнообразный гидравлический инструмент:

— разжим (для расширения узких проемов до 800 мм, пережима труб)

— разжим-кусачки (может разжать, поднять, сжать, перекусить и т.д.)

— кусачки (для резки стальных конструкций с силой в 29 тонн)

— домкраты, ручной насос, переносная насосная станция.

Дымососы. Для удаления дыма из помещений, где необходимо тушить пожар или выполнять работы, связанные с тушением, применяют специальные дымососы. Удаление дыма может производиться путем его всасывания и последующего выброса наружу или нагнетанием свежего воздуха в задымленное помещение. В некоторых случаях может применяться комбинированный способ дымоудаления, когда один из дымососов работает на откачивание продуктов сгорания из помещения, а второй — на нагнетание свежего воздуха в это помещение.

Дымососы могут быть переносными и передвижными. Переносной дымосос представляет собой агрегат, состоящий из вентилятора и электродвигателя. Как правило, применяют центробежные вентиляторы производительностью до 100 куб. м/мин. с полным напором до 981 Н/кв.м (100 м вод. ст.).

Возимые дымососы имеют более высокую производительность и напор. Их монтируют на автомобильном прицепе, и они имеют приводной двигатель внутреннего сгорания, что делает дымосос независимым от источников электропитания.

Каждый дымосос имеет всасывающий и напорный рукава.

Отличительной особенностью конструкции дымососа ПД-30 является возможность с его помощью получать высокократную воздушно-механическую пену. В этом случае в напорный рукав дымососа от пожарного автомобиля подается раствор пенообразователя. Интенсивное смешивание раствора с движущимся потоком воздуха приводит к образованию пены, которая подается в горящее помещение.

Для предупреждения проникновения дыма из горящих помещений в соседние в комплект дымозащитного вооружения входят брезентовые перемычки, которыми завершаются проемы в стенах и перекрытиях. Для удобства навешивания по краям перемычек вделаны металлические кольца. В перемычке имеется отверстие для прохода рукава дымососа.
3.Осветительные приборы.
Для освещения пути при передвижении пожарных в затемненных и задымленных помещениях во время проведения разведки, а также для освещения места работы при тушении пожара служат групповые и индивидуальные фонари. В настоящее время групповым фонарем является лампа-фара ЛФПФ. Она рассчитана на эксплуатацию при температуре: окружающего воздуха от -60±C до +55±C. Она состоит из пластмассового корпуса, в котором размещена аккумуляторная батарея и электрическая лампочка накаливания. Лампа-фара способна работать в непрерывном режиме до 5 часов.
4. Назначение пожарных рукавов и их классификация
Пожарные рукава — это гибкие трубопроводы, оборудованные соединительными головками и служащие для подачи воды к месту пожара.

Пожарные рукава подразделяются на напорно-всасывающие (всасывающие) и напорные.

На пожарных автомобилях и мотопомпах всасывающие рукава применяются длиной 2 и 4 метра с внутренним диаметром 25, 75, 100,125 и 150 мм. И в зависимости от назначения делятся на две группы: всасывающие рукава для работы под разряжением; напорно-всасывающие рукава для работы под давлением и разряжением.

Рукава обеих групп должны сохранять работоспособность при температуре от –35 до + 50С

Всасывающие пожарные рукава предназначены для отбора воды из водоисточника с помощью пожарного насоса или мотопомпы.

Напорно-всасывающие рукава предназначены для отбора воды из водопроводной сети..

Напорные рукава служат для подачи воды под давлением к месту пожара.
Всасывающие пожарные рукава.
Всасывающий пожарный рукав состоит из двух слоев вулканизированной резины с проволочной спиралью между ними, нескольких внутренних слоев прорезиненной ткани и наружного слоя резины. На концах рукава имеются мягкие ( без спирали) манжеты для присоединения соединительных головок при помощи оцинкованной проволоки диаметром 2…2,6 мм или металлическими оцинкованными хомутами.

Долговечность всасывающих рукавов зависит от правильной их эксплуатации и обслуживания.

Испытания всасывающих рукавов производят в следующие сроки: новых – перед запуском в эксплуатацию; находящихся в эксплуатации – два раза в год – при сезонном обслуживании пожарной техники и каждый раз при обнаружении ухудшения качества рукава; отремонтированных – после каждого ремонта.

Испытание рукавов на герметичность при вакууме производится от насоса пожарного автомобиля. Один конец рукава подсоединяют к всасывающему патрубку насоса пожарного автомобиля, другой заглушают. При помощи вакуумной системы создается разряжение 0,08  0,01 МПа ,перекрывают вакуум-линию и выдерживают рукав при этом разряжении 3 минуты. Падение разряжения в рукаве за это время не должно превышать 0,013 Мпа.

При испытании всасывающего рукава на герметичность при давлении один конец его подсоединяют к источнику давления, другой закрывают заглушкой, имеющей кран для выпуска воздуха. При открытом кране рукав медленно заполняют водой до полного удаления воздуха из него, кран закрывают и постепенно повышают давление в рукаве до 0,2 + 0,02 Мпа ( для всасывающих рукавов) и 0,75 + 0,08 Мпа ( для напорно-всасывающих рукавов) и выдерживают рукав при этом давлении 10 минут.

В процессе испытаний на наружной поверхности рукава не должно быть сплющиваний изломов. После испытания внутреннюю полость рукава просматривают на всет. Рукав, выдержавший испытание, не должен иметь на внутренней поверхности выпуклостей, пузырей, надрывов и отслаивания. Рукава, не выдержавшие испытаний, бракуют.
Напорные рукава
Напорные рукава служат для подачи воды от насоса, гидранта, внутреннего пожарного крана к месту пожара под давлением.

Напорные рукава подразделяются на : прорезиненные, латексированные, пластмассовые армированные, льняные, с 2-х сторонним полимерным утеплителем, льноджутовые.

Стенки напорных рукавов состоят из основы и утка, переплетающихся между собой. Нити основы идут параллельно друг к другу вдоль рукава, а нити утка располагаются поперек рукава, перпендикулярно нитям основы.

Для удобства обращения с рукавами в зависимости от диаметра им присваиваются литеры А – рукавам диаметром 66 мм и более, Б – рукавам диаметром 51 мм. Напорные пожарные рукава выпускаются следующего диаметра: 51, 66, 77, 89 и 150 мм.

Как прорезиненные, так и непрорезиненные рукава имеют и преимущества и недостатки:

в прорезиненных рукавах потери от трения в 2 раза меньше, чем в непрорезиненных;
прорезиненные рукава нен промокают, отсюда меньшая замерзаемость в зимнее время и исключается возможность подмочки материальных ценностей при прокладке рукавных линий внутри помещений;
прорезиненные рукава долговечнее;
непрорезиненнные рукава легче и меньше по объему, дешевле.

Рукава, находящиеся в боевом расчете, должны быть смотаны в двойную скатку ( для более легкой и быстрой прокладки рукавных линий). В отсеках рукава должны находиться в вертикальном положении на деревянных решетках,

При прокладке рукавных линий на пожаре необходимо избегать резких переломов, острых и горящих предметов, горюче-смазочных материалов и химических веществ. В местах резких изгибов подкладывать рукавные седла. При подъеме рукавных линий на высоту их нужно крепить с помощью рукавных задержек ( 1 задержка на 1 рукав). Запрещено сбрасывать рукавные линии с высот, опускать их с помощью веревок. При прокладке рукавных линий через дороги, использовать рукавные мостки. При повреждении рукавов применяются рукавные зажимы. В зимнее время не допускать длительного перекрытия ствола во избежание замерзания рукава, а также утеплять снегом места соединения рукавов и разветвления. По возможности, разветвления устанавливать внутри зданий. Забирать воду с водоемов нужно с более глубоких слоев. Насос 15-20 сек работает на повышенных оборотах ( вода нагревается за счет трения о корпус насоса и лопасти колеса).Не открывать до конца вентиль выкидного патрубка ( часть воды будет нагреваться в корпусе насоса).

Рукавная арматура и принадлежности.
Соединительные всасывающие головки предназначены для быстрого и герметичного соединения рукавов между собой, а также для присоединения их к всасывающему патрубку насоса и всасывающей сетки. Соединительные всасывающие головки подразделяются на три типа: ГРВ – головка рукавная всасывающая; ГМВ – головка муфтовая всасывающая; ГЗВ – головка-заглушка всасывающая.

Рукавные головки навязываются на концы всасывающих рукавов. Муфтовые наворачиваются на резьбовые концы всасывающих патрубков насосов и всасывающих сеток. Головка-заглушка служит для соединения с муфтовой головкой на всасывающем патрубке насоса и закрытия его при неработающем насосе.

Всасывающая сетка предназначена для защиты всасывающей линии и насоса от попадания в них из водоисточника посторонних предметов, а также для удержания воды во всасывающей линии при кратковременном прекращении ее подачи или при заливке насоса водой перед запуском его с неисправным всасывающем вакуум-аппаратом.

Напорные соединительные головки предназначены для быстрого и прочного соединения напорных пожарных рукавов между собой, а также для присоединения их к пожарному оборудованию.

Пожарные разветвления предназначены для разделения потока, подаваемой по магистральной рукавной линии на три-четыре рабочих потока, для регулирования подачи воды по этим линиям. Различают трех и четырехходовое разветвление. Разветвление состоит из корпуса, который имеет один входной и три или четыре выходных штуцера. Выходные штуцеры имеют запорные механизмы вентильного типа.

Водосборник предназначен для подключения пожарного насоса с помощью напорных или напорно-всасывающих рукавов к гидранту.
5. Пожарные стволы.
Ручные пожарные стволы предназначены для перекрытия, создания и направления сплошных и распыленных струй воды или водного раствора пеносмачивателя.

Ручной ствол-пистолет РСП-50 предназначен для создания и направления сплошной или распыленной струи воды с углом факела распыла до 65

Ручной комбинированный ствол РСК-50 ( старого образца) предназначен для создания и направления сплошной или распыленной струи воды с углом факела распыла 25 и 60. Ствол состоит из корпуса, крана для перекрытия потока воды, насадка диаметром 11,5 мм, соединительной муфтовой головки и ремня для переноски.Расход воды при работе ствола составляет: при подаче сплошной струи и давлении у ствола 3,5 ат – 3,5 – 3,8 л\с, а при подаче распыленной струи и давлении у ствола 6 ат – 3,5 л/с.

Ручные стволы РС-70 и РС-50 предназначены для создания и направления сплошной струи воды. Они состоят из корпуса, соединительной муфтовой головки, насадка и ремня для переноски.

Новые типы ручных пожарных стволов:

РСП-50, РСП-70 – предназначены для создания сплошной или распыленной струи с постоянным факелом распыла;
РСК-50 – для создания сплошной или распыленной струи с изменяемым углом факела распыла;
РСКЗ – 70 – для создания сплошной или распыленной струи с постоянным углом факела распыла, а также для образования защитной водяной завесы диаметром 3 м, предохраняющей ствольщика от тепловой радиации.

Расход сплошной струи у РСП-50 и РСК-50 – 2,7 л/с, у РСП-70 и РСКЗ-70 – 7,4 л/с; расход распыленной струи у РСП-50 и РСК-50 – 2 л/с, у РСП-70 и РСКЗ-70 – 7,0 л/с.

Эффективная дальность сплошной струи у РСП-50 и РСК-50 –- 25м, у РСП-70 и РСКЗ-70 – 27м, распыленной струи у РСП-50 и РСП-70 – 5м, у РСК-50 и РСКЗ-70 – 10м.
Переносной лафетный ствол ( ПЛС-П20) предназначен для создания и направления струи воды или пены при тушении пожаров. Ствол состоит из корпуса-тройника с двумя приемными патрубками, двухрожкового разветвления с трубой и насадком и поворотного тройника, смонтированного на опорном основании ( лафете). Для подачи воздушно-механической пены водяной насадок на трубе заменяется воздушно-пенным.
6. Пожарные лестницы

Для подъема личного состава и пожарно-технического вооружения на высоты, работы на высотах и проведение работ, связанных с эвакуацией людей и имущества служат ручные пожарные лестницы.

В пожарной охране применяются три вида ручных пожарных лестниц:

1. выдвижная трехколенная лестница ;

2. лестница штурмовая;

3. лестница-палка ЛП.

Они входят в комплект пожарных автомобилей, которые доставляют их наряду с другим пожарным оборудованием к месту пожара.

Простейшая конструкция лестницы состоит из двух продольных балок (тетив), соединенных между собой ступенями (поперечными связями).

Лестницы могут также состоять из одного или нескольких звеньев-колен, сочлененных различными способами.

Лестница-палка.
Лестница – палка предназначена для работы внутри помещений, а также для подъема пожарных в первый этаж через оконные проемы зданий и сооружений.

Она состоит из двух деревянных тетив овального сечения и восьми ступеней. Особенностью лестницы является шарнирное крепление ступеней, позволяющее тетивам сближаться до полного смыкания. Шарнир представляет собой железную втулку, плотно вставленную в конец ступени. Через ступень и тело тетивы пропущена ось шарнира, которая снаружи тетивы расклепана с образованием полукруглых головок. Под головки подложены шайбы. При складывании ступени лестницы входят в треугольные позы с внутренней стороны тетив. Таким образом, в сложенном состоянии лестница представляет собой палку с закругленными и окованными концами, что дает возможность использовать ее на пожарах для отбивания штукатурки и выполнения других подобных работ.

Характеристика лестницы-палки:

Длина в мм в сложенном виде- 3400

Длина в мм в развернутом виде- 3116

Расстояние между тетивами, мм 250

Шаг между ступенями- 310

Масса, кг- не более 10,5
Штурмовая лестница.
Штурмовая лестница используется для подъема пожарных в верхние этажи зданий и для спасания людей. Это один из основных снарядов в пожарно-прикладном спорте. Штурмовая лестница состоит из двух дюралюминиевых тетив, соединенных 13 ступенями, и стального крюка. Крюк закрепляют при помощи специальных металлических коробок на 10…12-й ступени. На нижней стороне крюка имеются зубья для надежного зацепления за подоконник. Вдоль крюка с двух сторон приварены ребра жесткости. Под первой, седьмой и двенадцатой ступенями пропущены металлические стяжки. По внутренней стороне каждой тетивы в пазах проложены стальные тросы, которые охватывают верхнюю ступень со стяжкой; внизу концы закреплены болтами. Тросы предназначены для предупреждения несчастных случаев при поломке тетивы. Нижние и верхние концы тетив имеют стальную оковку.
Характеристика штурмовой лестницы:

— длина лестницы 4100 мм;

— ширина лестницы 400 мм;

— масса не более 10 кг.
Выдвижная трехколенная лестница.
Выдвижная трехколенная лестница предназначена для подъема пожарных не выше 3-го этажа или на крышу 2-х этажного здания, а также для спасательных и других работ на пожаре. Лестница состоит из 3-х металлических колен, механизмов выдвигания, сдвигания и останова. Каждое колено имеет 2 тетивы и 12 ступеней. Тетивы каждого колена стянуты тремя металлическими стяжками под 1, 6, 12-й ступенями. Колена соединены между собой металлическими скобами и шипами 2-го и 3-го колен, скользящими соответственно по продольным внутренним пазам 1-го и 2-го колен. Нижние концы тетив 1-го колена снабжены стальными упорными башмаками, верхние концы 3-го колена – стенными упорами.Башмаки и упоры предотвращают перемещение лестницы. Механизм выдвигания ( сдвигания ) лестницы представляет собой канатно-блочное устройство, состоящее из троса ( каната ), цепи. Трех блоков в обоймах и двух кронштейнов с ушками длЯ крепления концов троса.

Для фиксирования лестницы на заданной высоте применяют механизм останова, который состоит из валика с рычагом, двух посадочных планок и двух угольников, смонтированных внизу второго колена.
Характеристика лестницы:

длина сложенной, мм- 4380

длина выдвинутой, мм- 10700

шаг между ступенями- 350

длина колена нижнего- 4240

длина колена среднего- 4010

длина колена верхнего- 4110

тяговое усилие на канате при выдвигании лестницы,кг- 40

масса, кг- 48

Правила охраны труда при работе с ручными пожарными лестницами.
Работать разрешается с исправными, находящимися в боевом расчете лестницами личному составу в боевой одежде и снаряжении.

При установке выдвижной лестницы необходимо:

— ставить лестницу в 1,5-2 м от стены (угол наклона 80-83 гр.),

— выдвигать колено лестницы равномерно без рывков, не допуская накручивания веревки на руки,

— держать лестницу при выдвижении за тетивы первого колена, не допуская охвата пальцами внутренней стороны тетивы,

— поддерживать равновесие лестницы во время ее выдвижения.

Подъем или спуск по выдвижной лестнице допускается после того, как:

— кулачки валика-установки оперлись о ступеньку колена лестницы,

— лестница прислонена к конструкции и поддерживается за тетивы первого колена пожарным.

При подъеме (спуске) по лестнице следует смотреть перед собой, охватывать ступени пальцами, не раскачивать лестницу.

При проведении занятий по обучению пожарных работе со штурмовой и выдвижной лестницами на площадках этажей учебной башни выставляются пожарные для оказания помощи обучающимся при угрозе падения.

Во время работы с ручными пожарными лестницами на занятиях, учениях или на пожаре необходимо:

— не допускать более 1-ого человека на одно колесо выдвижной лестницы, а также на штурмовую лестницу-палку,

— не допускать перестановку лестницы в выдвинутом состоянии,

— удерживать выдвижную лестницу во время подъема по ней или спуска людей, а также при работе с лестницы со стволом или инструментом (работающий со стволом или инструментом должен закрепиться к ступени лестницы с помощью карабина).

Ручные пожарные лестницы должны устанавливаться так, чтобы они не могли быть отрезаны огнем или не оказались в зоне горения при развитии пожара.

При перестановке ручных пожарных лестниц следует предупреждать об этом поднявшихся по ним для работы на высотах, указать новое место их установки или другие пути спуска.

Ручные пожарные лестницы должны испытываться не реже одного раза в год и после каждого ремонта. Перед использованием их на соревнованиях на них предоставляются акты. Использовать ручные пожарные лестницы, имеющие неисправности, повреждения основных частей или не выдержавшие испытания, не разрешается.

При испытании выдвижная лестница устанавливается на твердом грунте, выдвигается на полную высоту и прислоняется к стене под углом 75± к горизонтали (2,8 м от стены до башмаков лестницы). В таком положении каждое колено нагружается посередине грузом в 100 кг на 2 мин. Веревка должна выдержать натяжение в 200 кг без деформации.

После испытания выдвижная лестница не должна иметь повреждений, колена должны выдвигаться и опускаться без заедания.

Особенности допуска ручных пожарных лестниц на соревнования по ППС оговариваются правилами проведения соревнований по ППС.

При испытании штурмовая лестница подвешивается свободно за конец крюка и каждая тетива на уровне 2 ступени снизу нагружается грузом в 80 кг ( всего 160 кг) на 2 минуты. После испытания штурмовая лестница не должна иметь трещин и остаточной деформации крюка.

При испытании лестница-палка устанавливается на твердом грунте, прислоняется под углом 75±к горизонтали и нагружается посередине грузом 120 кг на 2 минуты. После снятия нагрузки лестница-палка не должна иметь никаких повреждений, должна легко и плотно складываться.

Составил:
Заместитель начальника

52 пожарной части Е.В.Малахов

Устройство и эксплуатация пожарных рукавов

Пожарный рукав является средством пожарной защиты, которым комплектуются транспортные средства всех пожарных служб (автомобили, суда, поезда). Так же наличие пожарных рукавов обязательно для большинства административных и производственных зданий и сооружений.

Основной задачей пожарного рукава является подача огнетушащей жидкости к месту возгорания. Для тушения может использоваться как обычная вода, так и специальные пенные растворы. Давление при подаче жидкости в некоторых случаях достигает 16 атмосфер.

Устройство пожарного рукава

Рукава пожарные изготавливаются из синтетических или натуральных нитей. Для гидроизоляции используется внутреннее полимерное покрытие. Для усиления конструкции используется внутренняя спираль из металлической проволоки. Концы изделий снабжаются манжетами из мягких материалов для подсоединения металлической арматуры.

Длина пожарного рукава зависит от предназначения конкретного изделия. Промышленностью изготавливаются рукава от 10 метров. Стандартным размером считается пожарный рукав длиной в 20 м.

Диаметр пожарного рукава варьируется в зависимости от характеристик водопровода, с которым его преимущественно предстоит использовать. Существующий ГОСТ на пожарные рукава допускает изготовление изделий для нужд пожарной охраны с диаметром от 50 до 150 мм.

Существует два вида данного оборудования: рукава напорные и всасывающие.

Напорные пожарные рукава предназначены для передачи огнетушащей жидкости под напором. Применяются в работе мотопомп, пожарных кранов, передвижной пожарной техники. Изготавливаются двух основных видов: из натуральных волокон (лён или смесь льна и джута) и из синтетических (с латексным, полимерным или резиновым покрытием).

Напорные пожарные рукава должны отвечать следующим характеристикам:

Прочность;
Лёгкость;
Низкая истираемость;
Устойчивость к солнечному ультрафиолету;
Стойкость к воздействию температурных перепадов и агрессивных химических сред.

Ещё одной важной характеристикой напорных рукавов является низкий уровень гидравлического сопротивления: при высоком показателе потеря напора в пожарных рукавах будет слишком высокой и усложнит действия спасательных служб.

Пожарные рукава всасывающие используются при отборе воды или другой огнетушащей жидкости из источника посредством пожарного насоса. Бывают двух типов: 1) всасывающие, предназначенные для забора жидкости из открытых источников и работы при разрежении; 2) напорно-всасывающие, для работы в условиях разрежения и под давлением.

Пожарные рукава: эксплуатация

Несмотря на то, что пожарные рукава являются изделиями повышенной прочности, их рабочие характеристики и срок службы напрямую зависят от условий эксплуатации. Под эксплуатацией понимается весь комплекс мероприятий, в которых задействованы изделия: пожаротушение, учёт, хранение, техническое обслуживание и ремонт.

Действующая на сегодняшний день инструкция по эксплуатации пожарных рукавов рекомендует уделять особое внимание правилам хранения изделий, и регулярно (раз в полгода) производить их перемотку и проверку на пригодность к использованию. Проведение каждой перемотки подтверждает акт перекатки пожарных рукавов, оформляемый согласно официально установленному образцу.

Также важно осуществлять своевременную обработку поверхности рукавов специальными средствами, улучшающими служебные характеристики изделий. Повышается их устойчивость к воздействию агрессивных химических веществ (бензин, нефтепродукты, кислоты), а также водонепроницаемость, износоустойчивость, огнестойкость и устойчивость к перепадам температур.

Согласно инструкции, пожарные рукава, впервые поступившие в употребление, должны подвергаться обязательному входному контролю. Изделия визуально осматриваются на предмет наличия каких-либо дефектов, после чего резиновых рукава навязываются на специальные катушки в бухты, а гофрированные складывают в виде гармошки. На каждое изделие оформляется паспорт.

Рукава всасывающие испытываются на герметичность при помощи специальных приборов, напорные рукава – гидравлическую проверку под давлением.

Готовые к использованию рукава хранятся в специальных стеллажах. При переноске на пожарную машину катушки с рукавами закрываются специальными водонепроницаемыми чехлами. После каждого пожаротушения использованные рукава промываются и высушиваются (например, при помощи гидравлической сушки) при температуре не выше 50 градусов. В зимний период использованный рукав перед помывкой сначала оттаивают в специальной ванне с водой.

Проверка состояния пожарного рукава должна происходить после каждого использования. В случае обнаружения каких-либо дефектов в виде проколов, разрывов, износа изделие направляется в ремонт.

Испытания пожарных рукавов

Регулярная проверка пожарных рукавов – обязательная часть их эксплуатации. Основанием для испытаний являются действующие в РФ Правила пожарной безопасности.

Главная задача испытаний – проверка давления с перекаткой для равномерного износа противопожарного изделия. Проведённое испытание пожарных рукавов фиксируется документально. На основании осуществлённых мероприятий оформляются:

Акт проведения;
Технический отчёт с указанием результатов;
Дефектная ведомость с рекомендациями по устранению обнаруженных неисправностей.

Соблюдение вышеизложенных требований, безусловно, нельзя считать ещё одной бюрократической инструкцией. Пожарные рукава в неисправном состоянии способны подвести пожарного в самый неподходящий момент, когда будет дорога каждая минута, и от скорости его работы будет зависеть не только сохранность материальных ценностей, но человеческая жизнь.

Соответствие же пожарных рукавов и остального пожарного оборудования принятым стандартам делает труд пожарного высокоэффективным и безопасным.

Адаптеры и фитинги для пожарных шлангов: Полное руководство

Адаптеры для пожарных шлангов — это небольшие, но важные компоненты, которые уменьшают вес пожарной машины и повышают ее готовность.

Американские пожарные машины часто бывают очень и очень большими. Подобно гигантским ящикам для инструментов с колесами, эти транспортные средства перевозят тысячи фунтов шлангов, инструментов, людей и воды. Адаптеры и фитинги для пожарных рукавов, вероятно, являются одними из самых маленьких продуктов на этих двигателях, но они играют важную роль в снижении нагрузки и играют решающую роль в обеспечении готовности пожарных ко всему.

Чтобы получить представление о том, что есть на рынке, чем отличаются эти фитинги и на что обращать внимание при выборе переходника для пожарного рукава, читайте дальше.

Вы также можете щелкнуть здесь, чтобы просмотреть наш выбор переходников для пожарных рукавов .

Типы резьбы определяют, какие шланги и оборудование соединяются

Большинство фитингов и адаптеров пожарных шлангов имеют резьбовые концы. Мужские концы соединяются только с женскими концами того же размера (и наоборот). И по большей части разные стили резьбы не взаимозаменяемы. Их угол (шаг), расстояние и диаметр различаются. Смешивание этих типов резьбы может привести к протечке или слету фитингов под давлением, что создает опасность для пожарных и людей, которых они защищают.

Каждый из этих фитингов имеет разную наружную резьбу. На фото слева направо: NPSH, NST x NST и NPT x NST.

В то время как стандарты резьбы варьируются от места к месту, адаптеры, предназначенные для пожарных рукавов, обычно имеют одну из следующих характеристик:

Чаще всего: Резьба национального стандарта/шланга (NST или NH)
На втором месте по частоте: Прямой шланг/железная трубная резьба National Pipe (NPSH или IPT)
При тушении пожаров в дикой природе и специальном использовании: Резьба для садового шланга (GHT)
Для подключения к стационарным системам трубопроводов или манометрам: Национальная трубная резьба (NPT)

Фитинги с национальной трубной резьбой (NPT) являются одними из самых запутанных в пожарной службе. И вот почему: когда две резьбы NPT свинчиваются, они остаются навсегда. Однако некоторые фитинги с резьбой NPT и фитинги с резьбой NPSH могут временно соединяться.

Но есть большое предостережение : к фитингам NPSH можно временно присоединить только резьбу с наружной резьбой NPT. Соединение фитинга с наружной резьбой NPSH с фитингом с внутренней резьбой NPT обеспечивает постоянное соединение.

Итак, вкратце, соблюдайте следующие правила с переходниками с резьбой NPT:

Концы с наружной резьбой NPT – подсоедините их к пожарным шлангам NPSH или трубам с внутренней резьбой NPT
Концы с внутренней резьбой NPT – подсоединяйте их только к концам с наружной резьбой NPT для стационарной установки на пожарные насосы или системы трубопроводов

Различные типы пожарного оборудования имеют разный пол резьбы

Наружная или внутренняя резьба на фитингах и переходниках пожарных рукавов подсоединяется к соответствующим входным или выходным отверстиям на пожарном оборудовании. В большинстве случаев оборудование, выпускающее воду, имеет выпускное отверстие с наружной резьбой, очень похожее на садовый шланг, а отверстия для подачи воды имеют фиксированную внутреннюю резьбу или внутренние шарниры.

Хотя решение о том, какие компоненты и какие потоки использовать, должны решать пожарные службы и местные органы власти, большинство из них следуют нескольким простым соглашениям. Вот краткий список пожарного оборудования и типичных для него гендерных соединений:

Пожарные шланги имеют на одном конце муфту «папа», а на другом — муфту «мама», что позволяет пожарным при необходимости соединять шланги вместе.
Соединения пожарной охраны (FDC) используют шарнирные соединения с внутренней резьбой. FDC подключаются к пожарным шлангам с наружной резьбой для подачи воды в спринклерные системы пожаротушения и стояки.

Вертлюги с внутренней резьбой на пожарных соединениях позволяют пожарным быстро подсоединять шланги с наружной резьбой.

Насадки для пожарных рукавов имеют входные отверстия с внутренней резьбой, которые соединяются с пожарными рукавами с наружными концами.
Пожарные гидранты имеют выходы или патрубки с наружной резьбой.
Сухие гидранты представляют собой трубы, подсоединенные к источникам воды без давления, таким как озера или пруды. Выбор мужской или женской резьбы варьируется от места к месту.
Угловые клапаны для шлангов, 9 шт.0023, часто используемые с постоянными установками шлангов внутри помещений, имеют выходы с наружной или внутренней резьбой. В поворотных стойках для шлангов обычно используются клапаны для шлангов с входными отверстиями с внутренней резьбой, что позволяет прикрепить ниппель с двойной наружной резьбой. В стационарных угловых клапанах для шлангов, таких как шланги со стойкой и катушкой, могут использоваться выходы с наружной резьбой.

Подобные компактные угловые клапаны играют важную роль в системах противопожарной защиты помещений.

Некоторые пожарные рукава и оборудование соединяются без резьбы

Несмотря на то, что резьбовые переходники и фитинги для пожарных рукавов являются обычным явлением, во многих шлангах, клапанах и насосах используются безрезьбовые соединения, называемые соединениями Storz. Эти фитинги были популярны на европейских пожарных шлангах, гидрантах и другом оборудовании на протяжении десятилетий, и теперь они все чаще используются в Соединенных Штатах. В то время как производители предлагают муфты Storz больших и малых размеров, американские пожарные службы в основном используют размеры четырех и пяти дюймов со следующим оборудованием:

Муфты для пожарных рукавов
Розетки для пожарных частей
Впускные и выпускные отверстия танкеров/двигателей
«Насосные сопла» большого диаметра на пожарных гидрантах

Этот все более распространенный тип гидранта использует Storz на самом большом отверстии с меньшими резьбовыми патрубками с обеих сторон. Источник изображения: город Тонганокси, штат Канзас

Некоторые переходники прекрасно соединяют части пожарного оборудования (но с другой резьбой). Сотни зданий в Окленде, штат Калифорния, быстро горят, пожарная служба вызвала помощь (скачать PDF). Но огонь разросся до огромных масштабов, отчасти потому, что у приезжавших пожарных не было подходящих адаптеров для оклендских гидрантов, в которых использовались 3-дюймовые соединения вместо стандартного размера 2 1/2 дюйма.

В этом разделе мы рассмотрим фурнитуру, используемую в подобных ситуациях, когда:

Пожарные подразделения соседних юрисдикций объединяют силы (операции взаимопомощи)
Новое или пожертвованное оборудование нельзя подключить к существующему оборудованию

Storz x 4 1/2″ NST

Обычное применение: Соединение стандартных впускных отверстий для гидрантов 4 1/2″ со шлангом Storz большого диаметра.

A 5″ Storz x 4 1/2″ Переходник с резьбой национального стандарта (NST).

Поворотные переходники – 1 1/2″ или 2 1/2″ внутренняя резьба NST на наружную резьбу NPT (различные)

Общие применения: Соединение поворотного конца шланга NPSH со шлангом с резьбой NST (наружная). Они также полезны при подсоединении шлангов NST к насадкам NPSH или подсоединении шланга с резьбой NPSH к отверстию с резьбой NST на пожарном насосе.

Этот латунный поворотный переходник быстро соединяет шланги NST и NPSH.

Общие размеры включают:

1 1/2″ FNST x 1 1/2″ MNPT
2 1/2″ FNST x 2″ MNPT

Шестигранные переходники – FNST x MNPT (1 1/2″ и 2 1/2″)

Обычное применение: Как и поворотные переходники, эти шестигранные переходники соединяют охватываемый конец шланга NST с охватывающим конец шланга или фитинга NPSH. Они соединяют шланги NST с насадками NPSH, шланги NST и NPSH и шланги NPSH с насосами NST.

A Шестигранный адаптер 1 1/2″ F NST x M NPT.

Общие размеры включают:

1 1/2″ F NST x 1 1/2″ M NPT
2 1/2″ IG NST x 2 1/2″ M NPT

Фитинги и переходники для пожарных шлангов экономят время, когда шланг укладывается в обратном направлении

Большинство пожарных машин имеют под рукой сотни футов шланга. Пожарные носят и хранят пожарные шланги различными способами — от «плоской нагрузки» до «обратной подковы», и каждый из этих способов лучше подходит для одних приложений, а не для других. Но иногда шланг хранится не в том направлении или не тот конец вытягивается из двигателя. Когда это происходит, фитинги и адаптеры для пожарных рукавов дают пожарным возможность устранить проблему без повторной укладки шланга.

С таким количеством шлангов время от времени легко хвататься не за тот конец. Источник изображения: Kaysville City, Utah

2 1/2″ Двойная внутренняя резьба NST

Обычное использование: Соединение потерянных шлангов друг с другом или с гидрантами. Многие переходники с двойным гнездом имеют шарниры, предназначенные для более быстрого соединения.

Фитинг 2 1/2″ с двойной внутренней резьбой (F x F) для шланга с резьбой NST. Выступы или выступы штифтов можно затягивать вручную или с помощью гаечного ключа.

2 1/2″ Двойная наружная резьба NST

Обычное применение: Соединение утерянных шлангов NST с патрубками пожарной охраны, насадками, двигателями или другими шлангами.

Переходник NST с двойной наружной резьбой 2 1/2″ с шестигранной рукояткой для затягивания гаечным ключом или вручную.

Другие противопожарные адаптеры предназначены для долгосрочной установки

Фитинги, которые мы рассматривали до сих пор, используются по мере необходимости. В идеальном мире не было бы необходимости соединять несоответствующие шланги на лету, и все гидранты и шланги имели бы совместимые муфты. Однако некоторые адаптеры устанавливаются стационарно, предотвращая эти несоответствия и обеспечивая пожарным доступ к воде в любое время, когда они в ней нуждаются.

Латунные ниппели для стойки шланга (1 1/2″, 2 1/2″ NST)

Обычное использование: . Эта дополнительная длина вместе с шестигранным выступом позволяет этим ниппелям проходить через отверстие в поворотной стойке для шлангов, удерживая вместе угловой клапан и пожарный шланг.

Верх и низ ниппеля видны сразу под угловым клапаном на этой стойке для штифтов. Размеры шлангов и соответствующие им размеры ниппелей зависят от потребностей здания.

Размеры: Штыревые стойки 1 1/2″ используются в системах стояков класса II и некоторых системах класса III. Некоторые системы класса III оснащены более крупными угловыми клапанами 2 1/2″ для шланга пожарных 2 1/2″ или постоянного шланга 1 1/2″ (через переходник 2 1/2″ x 1 1/2″). Таким образом, типичные размеры ниппелей для шланговых стоек:

1 1/2″ MNPT x MNST — системы класса II и системы класса III с 1 1/2″ штифтовыми стойками
2 1/2″ MNPT x MNST — некоторые системы класса III с угловыми клапанами шланга 2 1/2″ (требуется переходник)

Шестигранные переходники – 1 1/2″ или 2 1/2″, двойная внутренняя резьба, двойная наружная резьба и наружная резьба x внутренняя

Обычное использование: Эти переходники позволяют использовать трубы, насосы и другое оборудование с резьбой NPT отверстия для подключения к пожарным рукавам.

Размеры и типы: Как правило, труба или отверстие с внутренней резьбой NPT служит входом, а наружная резьба указывает на то, что она действует как выход. Следующий список содержит фитинги, которые соединяются с Выходы NPT , отсортированные по резьбе шланга, которую принимает адаптер:

Для 1 1/2″ наружной резьбы NST – 1 1/2″ F NPT x F NST
Для 1 1/2″ с внутренней резьбой NPSH – 1 1/2″ IG NPT x M NPSH
Для внутренней резьбы 1 1/2″ NST – 1 1/2″ F NPT x M NST
Для наружной резьбы 2 1/2″ NST – 2 1/2″ F NPT x F NST
Для внутренней резьбы 2 1/2″ NST – 2 1/2″ F NPT x M NST

Со входами NPT можно использовать следующие адаптеры:

Для 1 1/2″ внутр. NST – 1 1/2″ M NPT x M NST
Для внутренней резьбы 2 1/2″ NST – 2 1/2″ M NPT x M NST

Противопожарные фитинги и адаптеры могут быть обманчиво сложными

Мы рассмотрели стандартные варианты использования самых разных адаптеров, но они далеко не единственные. При правильном размере и резьбе — и небольшом творчестве — можно быстро соединить все виды оборудования. Но важно тщательно выбирать эти адаптеры. Несоответствующие адаптеры могут задержать усилия по тушению пожара и даже отсоединиться со смертельной силой.

Ознакомьтесь с нашим ассортиментом адаптеров и фитингов для пожарных рукавов и гидрантов или, если вам нужна помощь в выборе правильного фитинга, позвоните нам по телефону +1 (888) 361-6662 или напишите [email protected].

Первоначально этот блог был размещен на blog.qrfs.com. Если вам нравится наш контент и вы хотите узнать больше, загляните к нам на Facebook.com/QuickResponseFireSupply или в Twitter @QuickResponseFS.

1-3/4″ Желтый пожарный шланг с двойной оболочкой
– FireHoseSupply.com

Сведения о продукте
Доставка и возврат

Желтый пожарный рукав с двойной оболочкой 1–3/4″ и алюминиевыми фитингами

Это один из самых прочных шлангов, которые вы можете найти. Алюминиевые фитинги предназначены для пожарных шлангов или трубных резьб. Это самый прочный шланг самого высокого качества. Он выдерживает самое высокое рабочее давление и имеет стандартную 10-летнюю гарантию. Двуслойные шланги используются в пожарных частях и тяжелых промышленных условиях.

Технические характеристики

Диаметр шланга	1-3/4 дюйма
Сторона соединения 1	1-1/2″ NH (NST) или NPSH с внутренней резьбой
Сторона соединения 2	1-1/2″ NH (NST) или NPSH с наружной резьбой
Материал соединения	6061-T6 Анодированный алюминий
Ширина укладки	3 дюйма, дюйм
Доступная длина	25 • 50 • 75 • 100 футов
Рабочее давление	400 фунтов на квадратный дюйм
Испытательное давление	800 фунтов на квадратный дюйм
Давление разрыва	1200 фунтов на квадратный дюйм
Вес без соединения	0,25 фунта/фут
Материал	Двухслойный полиэстер
Футеровка	Резина EPDM
Цвет	Желтый

Обзор совместимости

NH (NST) означает Национальный шланг (резьба национального стандарта). NH (NST) – это резьба пожарного шланга, которая является наиболее распространенной фитингом пожарного шланга в США. Имея дело с NH (NST), вы должны помнить несколько простых правил:

NH (NST) совместим только с NH (NST) и не подходит для прямой трубной резьбы.
USA Пожарные гидранты обычно оснащены фитингами NH (NST).
Пожарные службы США обычно выбирают фитинги NH (NST).

NPSH расшифровывается как National Pipe Straight Hose. NPSH — это прямая трубная резьба, которая подходит к большинству стандартных трубных резьб. Это очень распространенный фитинг в промышленности США. При работе с NPSH следует помнить несколько простых правил:

NPSH с внутренней резьбой подходят к любой наружной трубной резьбе, включая: NPSH • NPT • ПВХ • IPT
NPSH с наружной резьбой подходят к прямой внутренней трубной резьбе, включая: NPSH • ПВХ • IPT
NPSH с наружной резьбой не подходит для с конической внутренней трубной резьбой, включая: NPT

Применение для пожарных рукавов с двойной оболочкой

Профессионалы отрасли знают, что могут рассчитывать на пожарные рукава с двойной оболочкой, поскольку они проходят все сертификационные проверки и отвечают всем требованиям безопасности. Если у вас тяжелая работа, вам нужен прочный шланг. Шланги из полиэстера имеют плотное плетение и тщательно обработаны, чтобы с легкостью выдерживать самые тяжелые условия эксплуатации. Легкие, гибкие и устойчивые к истиранию шланги делают их популярным выбором для различных отраслей промышленности:

Пожарные части (муниципальные • структурные • волонтерские • лесные)
Проекты тяжелой промышленности (ирригация • строительство • химия • нефть • производство)
Жилой и коммерческий сектор (Пожарные гидранты • Водяные насосы • Дренаж • Колонки • Тестирование)
Специальная промышленность (Морская • Судоходная • Горнодобывающая • Военная • Буровая • Дезактивационная)
Правительство (Военные • Береговая охрана США • Инфраструктура • Национальные парки)

Различия между однослойными и двухслойными пожарными рукавами

Различие между однослойными и двухслойными рукавами заключается в слоях. Проще говоря, удвоение слоев означает удвоение прочности и удвоение срока службы. Шланги с одинарной оболочкой содержат однослойную полиэфирную оболочку с резиновым вкладышем, а шланг с двойной оболочкой имеет дополнительный слой полиэстера, натянутый на него, что увеличивает его толщину вдвое. Оба имеют свои преимущества.

Пожарные рукава с одинарной оболочкой подходят, когда вам нужен легкий и экономичный рукав. Рабочее давление составляет 250 фунтов на квадратный дюйм.
Пожарные рукава с двойной оболочкой рассчитаны на длительный срок службы при сильном истирании. Они имеют вдвое больший срок службы, чем шланги с одной оболочкой, и имеют превосходное рабочее давление 400 фунтов на квадратный дюйм.
Оба шланга обработаны полиэфирными материалами, которые на 100% невосприимчивы к плесени и плесени и никогда не требуют сушки; упакуйте их мокрыми.

Отраслевые стандарты и особенности

Если вы работаете в сфере тяжелой промышленности, вам нужен именно этот шланг. Хотите пройти техосмотр? Наши шланги с двойной оболочкой соответствуют всем сертификационным требованиям: NFPA, Underwriter Laboratories, Factory Mutual, Military Spec и т. д. Они соответствуют и даже превосходят все требования по стойкости к истиранию, минимальному давлению разрыва и соединениям, необходимые для использования в пожарной службе. Нет более прочного или лучшего шланга, чем пожарный шланг с двойной оболочкой из полиэстера. Профессионалы всегда ищут эти сверхмощные шланги с двойной оболочкой, потому что они знают, что они выполнят свою работу. Всегда 100% сделано в США.

Долговечность	Отлично
Приложения	Пожарная • тяжелая промышленность
Атрибуты	Плесень • Химическая • Устойчивость к ультрафиолетовому излучению
Муфты	Анодированный алюминий 99,97% не содержит свинца
Стандарты NFPA	1961 и 1962
Лаборатории андеррайтеров	Внесен в список UL до 400 фунтов на квадратный дюйм
Стандарты FM	Одобрено FM
Военные	МИЛ-Н-24606
Отделка	Прочное покрытие для повышенной прочности
Происхождение	🇺🇸 100% сделано в США
Гарантия	10 лет

Совместимость с распылительными форсунками

Размер шланга 1-1/2″ совместим с распылительными форсунками 1-1/2″. Если вы занимаетесь промышленной промывкой или пожаротушением, этот шланг совместим со всеми типами насадок. Типичные насадки для пожарных рукавов изготавливаются с резьбой 1–1/2 дюйма NPSH или NH (NST) и подходят непосредственно к охватываемому концу пожарного или сливного шланга. В приведенной ниже таблице приведен список наиболее часто выпускаемых насадок.

✔️ Доставка

Все товары доставляются в течение 24 часов с момента заказа с понедельника по пятницу, если иное не указано на странице описания отдельного продукта. Ваш номер для отслеживания будет отправлен по электронной почте. Ваш товар будет отправлен с одного из наших трех складов (Калифорния, Огайо, Нью-Йорк) в зависимости от вашего местоположения и наличия на складе. Большинство заказов отправляются через USPS Air Priority, UPS Ground или FedEx Ground. Большинство товаров доставляются бесплатно. Если вам нужна экспресс-доставка, позвоните нам по телефону 1 (510) 214-3093 и обратитесь к нам за помощью.

✔️ Возврат

Возврат большинства новых и неиспользованных товаров возможен в течение 30 дней с момента покупки, если иное не указано как «Особый заказ», «Б/у», «Оптовые заказы со скидкой», «Международные заказы» или «Редкие». Фитинг» в описании товара. Покупатель оплачивает доставку для возврата. Ко всем возвратам применяется комиссия за пополнение запасов в размере 25%. Возврат должен быть одобрен перед отправкой. Свяжитесь с нами, чтобы получить номер RGA для утверждения перед отправкой возврата. После того, как ваша квитанция о возврате будет выдана, в ней будут перечислены инструкции с адресом доставки. Любые заказы на возврат, отправленные без разрешения RGA, могут быть отклонены.

✔️ Специальный заказ, Индивидуальный заказ, Оптовые заказы со скидкой, Редкие детали и товары международного заказа

Специальный заказ, индивидуальный заказ, оптовые заказы со скидкой, редкие товары и товары международного заказа не могут быть отменены или возвращены. К редким фитингам относятся, помимо прочего, фитинги 2″ NH (NST) и 3″ NH (NST). Пожалуйста, убедитесь, что вы на 100% уверены в технических характеристиках заказываемого вами продукта. Если вы не полностью понимаете продукты, которые заказываете, обратитесь к нам за помощью, чтобы подтвердить правильные спецификации, которые вы ищете. Товары специального заказа обычно представляют собой нестандартные детали или оптовые заказы, которые изготавливаются на заказ непосредственно на заводе.

✔️ Отмененные заказы

Если ваш заказ не был отправлен, его можно отменить. Отмененные заказы облагаются комиссией за транзакцию в размере 5%. Отмененные заказы из-за отложенных заказов на перечисленные товары «В НАЛИЧИИ» не облагаются комиссией за транзакцию в размере 5%.

✔️ Информация о гарантии

На все продукты всегда распространяется гарантия, указанная в списке. Гарантии на продукты перечислены в нижней части каждой страницы описания продукта. Если вы не уверены в гарантии вашего товара, всегда свяжитесь с нами перед покупкой +1 (510) 214-3093 или по адресу [email protected]

Муфты для всасывающих шлангов для пожарных шлангов

Полный список продуктов см. в Списке продуктов Dixon 2018 (PDF, 92,2 МБ).

Полная муфта с резьбой NPSM

Полная стальная муфта с резьбой NPSM

Деталь №	Материал	Материал компонента	Размер резьбы	Ресурсы продукта
				Габаритные характеристики	Брошюра/литература
SB93	Plated Iron	Brass nut	2-1/2″	—	—
SB78	Plated Iron	Brass nut	2″	— —	—
SB63	Железо с покрытием	Латунная гайка	1-1/2″	—	—
SB48	Plated Iron	Brass nut	1-1/4″	—	—
SB33	Plated Iron	Brass nut	1″	—	—
SB183	Plated Iron	Brass nut	6″	—	—
SB168	Plated Iron	Латунная гайка	5″	—	—
SB123	Plated Iron	Brass nut	4″	—	—
SB111	Plated Iron	Латунная гайка	3 «	—	—
S93	2	.
S78	Железо с покрытием	Plated Iron nut	2″	—	—
S63	Plated Iron	Plated Iron nut	1-1/2″	—	— —
S48	Plated Iron	Plated Iron nut	1-1/4″	S48	—
S33	Plated Iron	Plated Iron nut	1″	—	—
S183	Plated Iron	Plated Iron nut	6″	—	—
S168	Plated Iron	Plated Iron nut	5″	S168	—
S123	Plated Iron	Plated Iron nut	4″	—	—
S111	Plated Iron	Plated Iron nut	3″	—	—
CSM600	Plated Steel	Plated Iron nut	6″	—	—
CSM400	Plated Steel	Plated Iron nut	4″	—	—
CSM300	Plated Steel	Plated Iron nut	3″	—	—
CSM250	Сталь с покрытием	Железная гайка	2-1/2 «	—	—-
CSM200	. Плетающая сталь	188	. —
CSM150	Plated Steel	Plated Iron nut	1-1/2″	—	—
CSM125	Plated Steel	Brass nut	1- 1/4″	—	—
CSB600	Plated Steel	Brass nut	6″	CSB600	—
CSB400	Plated Steel	Brass nut	4″	CSB400	—
CSB300	Plated Steel	Brass nut	3″	CSB300	—
CSB250	Plated Steel	Brass nut	2-1/2″	CSB250	—
CSB200	Plated Steel	Brass nut	2″	CSB200	—
CSB150	Plated Steel	Brass nut	1-1/2″	CSB150	—
CSB125	Plated Steel	Brass nut	1-1/4″	CSB125	—
СВВ400	Brass	Brass nut	4″	—	—
CBB300	Brass	Brass nut	3″	—	—
CBB250	Brass	Brass nut	2-1/2″	—	—
CBB200	Brass	Brass nut	2″	—	—
СВВ150	Brass	Brass nut	1-1/2″	—	—
CBB125	Brass	Brass nut	1-1/4″	—	—
CAB600	Aluminum	Brass nut	6″	—	—
CAB400	Aluminum	Brass nut	4″	CAB400	—
CAB300	Aluminum	Brass nut	3″	CAB300	—
CAB250	Aluminum	Brass nut	2-1/2″	CAB250	—
CAB200	Aluminum	Brass nut	2″	CAB200	—
CAB150	Aluminum	Brass nut	1-1/2″	CAB150	—

Муфта с внутренней резьбой NPSM

Муфта с внутренней резьбой с резьбой NPSM

FCSB300

Деталь №

Материал

Материал компонента

Размер внутренней резьбы

Ресурсы продукта

Габаритные характеристики

Брошюра/литература

SB62

Plated Iron

Brass nut

6″

—

SB57

Plated Iron

Brass nut

5″

—

— —

SB42

Plated Iron

Brass nut

4″

SB42

—

SB38

Plated Iron

Brass nut

3″

—

SB32

Plated Iron

Brass nut

2-1/2″

SB32

—

SB27

Plated Iron

Brass nut

2″

SB27

—

SB22

Plated Iron

Brass nut

1-1/2″

SB22

—

SB17

Plated Iron

Brass nut

1- 1/4 дюйма

—

SB12

Plated Iron

Brass nut

1″

SB12

—

S62

Plated Iron

Plated Iron nut

6″

—

S57

Plated Iron

Plated Iron nut

5″

—

S42

Plated Iron

Plated Iron nut

4″

S42

—

S38

Plated Iron

Plated Iron nut

3″

S38

—

S32

Plated Iron

Plated Iron nut

2-1/2″

S32

—

S27

Plated Iron

Plated Iron nut

2″

S27

—

S22

Перекрывающийся железо

Айд-гайки

1-1/2 «

S22

—-

S17

—

S12

Plated Iron

Plated Iron nut

1″

S12

—

FCSM600

Plated Steel

Plated Iron nut

6 дюймов

—

FCSM400

Plated Steel

Plated Iron nut

4″

—

FCSM300

Plated Steel

Plated Железная гайка

3 «

—-

FCSM250

Стальная сталь

FCSM200

Plated Steel

Plated Iron nut

2″

FCSM200

—

FCSM150

Plated Steel

Plated Iron nut

1-1/2″

—

— —

FCSM125

Plated Steel

Plated Iron nut

1-1/4″

—

FCSB600

Plated Steel

Brass nut

6 »

FCSB600

—

FCSB400

Plated Steel

Brass nut

4″

FCSB400

—

FCSB300

Plated Steel

Brass nut

3″

—

FCSB250

Plated Steel

Brass nut

2-1/2″

FCSB250

—

FCSB200

Plated Steel

Brass nut

2″

FCSB200

—

FCSB150

Plated Steel

Brass nut

1-1/2″

FCSB150

—

FCSB125

Plated Steel

Brass nut

1-1/4″

FCSB125

—

FBB400

Brass

Brass nut

4″

FBB400

—

FBB300

Brass

Brass nut

3″

FBB300

—

FBB250

Brass

Brass nut

2-1/2″

FBB250

—

FBB200

Brass

Brass nut

2″

FBB200

—

FBB150

Brass

Brass nut

1-1/2″

FBB150

—

FBB125

Brass

Brass nut

1-1/4″

—

FAB600

Aluminum

Brass nut

6″

—

FAB400

Aluminum

Brass nut

4″

—

FAB300

Aluminum

Brass nut

3″

— —

—

FAB250

Aluminum

Brass nut

2-1/2″

—

FAB200

Aluminum

Brass nut

2″

—-

FAB150

Алюминий

—

1-1/2 «

—-

1-1/2″

—-

1-1/2 «

—-

1-1/2″

—

1-1/2 «

—

1-1/2″

—

1-1/2 «

—

1-1/2″ Наружная резьба NPSM

3″ — 6″ Наружная резьба NPSM

Стальная муфта с наружной резьбой NPSM

Деталь №	Материал	Размер наружной резьбы	Ресурсы продукта
			Габаритные характеристики	Брошюра/литература
S60	Железо с покрытием	6 дюймов	—	—
S55	Железо с покрытием	5″	—	—
S40	Plated Iron	4″	S40	—
S36	Plated Iron	3″	—	—
S30	Plated Iron	2-1/2″	S30	—
S25	Plated Iron	2″	— —	—
S20	Перекрывающийся железо	1-1/2 «	—	—-
S15	ПЛИНЯ ПЛИНЯ ЖЕЛЕЙ	1-15	.
S10	Plated Iron	1″	—	—
MCS600	Plated Steel	6″	—	—
MCS400	Сталь с покрытием	4 дюйма	—	—
MCS300	Plated Steel	3″	—	—
MCS250	Plated Steel	2-1/2″	—-	—-
MCS200	Сталь	2 «	—	—-
—	—-
—-	—	—-	—	—-	—	—-	—	—	—
MCS125	Plated Steel	1-1/4″	—	—
MB400	Brass	4″	MB400	—
MB300	Brass	3″	—	—
MB250	Brass	2-1/2″	MB250	—
MB200	Brass	2″	—	—
MB150	Brass	1-1/2″	MB150	—
MB125	Brass	1-1/4″	—	—
MA600	Aluminum	6″	MA600	—
MA400	Aluminum	4″	MA400	—
MA300	Алюминий	3″	MA300	—
MA250	Aluminum	2-1/2″	MA250	—
MA200	Aluminum	2″	MA200	—
MA150	Aluminum	1-1/2″	—	—

Complete with NST (NH) Thread

778178 SB63N-77778 SB63N-77778 SB63N78.

7781

8 NUTK

Part #	Материал	Материал компонента	Размер резьбы	Ресурсы продукта
				Габаритные характеристики	Брошюра/литература
SB93N	Перекрывающийся железо	Латунная гайка	2-1/2 «	—	—-
—
—
—
—	—
S93N	Plated Iron	Plated Iron nut	2-1/2″	S93N	—
S63N	Plated Iron	Plated Iron nut	1-1/2″	—	—
CAB250N	Aluminum	Brass nut	2-1/2″	CAB250N	—
CAB150N	Алюминий	Латунная гайка	1-1/2 «	CAB150N	—-
BS93N	BRASS	BRAST NUT	BRASS
BRASS	78 NUT	.
BS63N	Brass	Brass nut	1-1/2″	—	—

Female with NST (NH) Thread

—-

Part #	Материал	Материал компонента	Резьба	Размер внутренней резьбы	Ресурсы продукта
					Габаритные характеристики	Брошюра/литература
SB32N	Plated Iron	Brass nut	NST	2-1/2″	—	—
SB22N	Plated Iron	Латунная гайка	NST	1-1/2 «	—-	—-
S32N	ПЛИНЯ ЖЕЛЕЙ	PLATED	PLATED IRO	S32N	. «	S32N	—-
S22N	Железо	1-10281	—-	1-111281	—-	1-111281	—-	1-12881	1-11281	1-10281	—	10281	—	10281	—	10281	—	. FAB250N	Алюминий	Латунная гайка	—	2-1/2 «	FAB250N	—
FAB150N	Алюминий	Латунная гайка	-;	Латунная гайка	— —
BS32N	Brass	Brass nut	—	2-1/2″	—	—
BS22N	Brass	Brass nut	—	1-1/2″	—	—

Наружная резьба NST (NH)

Артикул №	Материал	Размер наружной резьбы	Ресурсы продукта
			Габаритные характеристики	Брошюра/литература
S301	Железо с покрытием	2-1/2″	—	—
S201	Plated Iron	1-1/2″	S201	—
MA250N	Aluminum	2-1/2″	MA250N	—
MA150N	Aluminum	1-1/2″	—	—
BS301	Brass	2-1/2″	—	—
BS201	Латунь	1-1/2 дюйма	—	—

Ведущие производители пожарных шлангов в США и во всем мире

Правильный пожарный шланг может иметь решающее значение для жизни и смерти пожарных или людей, которых они пытаются спасти. Поиск лучшего пожарного шланга может показаться простым, но есть много соображений. Покупатель должен узнать о конструкции шланга, используемых материалах, долговечности, устойчивости к перегибам, простоте очистки, упаковки и хранения, а также о том, соответствует ли шланг стандартам NFPA.

Чтобы помочь вам в поиске поставщиков и понять рынок пожарных рукавов, мы составили списки ведущих поставщиков пожарных рукавов в таблицах ниже. Это эксперты в различении диаметров пожарных рукавов, оболочек, покрытий и облицовки, а также помогают вам определить правильную длину для ваших нужд. В таблице 1 перечислены поставщики пожарных шлангов в США, ранжированные по расчетному годовому доходу. В таблице 2 указаны ведущие игроки на мировом рынке пожарных рукавов.

Кратко:

Ведущие поставщики пожарных рукавов в США
Ведущие поставщики на мировом рынке пожарных рукавов

Ведущие поставщики пожарных рукавов в США

На глобальном рынке пожарных рукавов наблюдается рост, и американские компании могут выиграть. Размер компании может быть важным показателем ее успеха, ее способности удовлетворять потребности клиентов, а также ее гибкости в предложении необходимых типов продуктов и услуг. Таблица 1 ниже содержит список ведущих американских компаний. Показан годовой доход в миллионах долларов США. В таблице также показано местонахождение компании, год ее основания и размер компании, отраженный в количестве сотрудников.

Таблица 1: Ведущие поставщики пожарных рукавов в США

*Примечания:*
*Данные для таблицы 1 взяты с сайта Thomasnet.com
**Данные для таблицы 1 получены от Owler.
***Данные для таблицы 1 взяты с веб-сайта компании.
****Данные для таблицы 1 получены от компании Hoovers.
Компания	Местоположение*	Основан*	Размер компании (количество сотрудников)**	Годовой доход**
All American Hose, LLC	Юнион-Сити, Пенсильвания	1970*	100-199*	25–49,9 млн долларов
Североамериканский пожарный шланг	Санта-Мария, Калифорния	1990	77	20,5 млн долларов
Бронированный текстиль	Питерборо, Нью-Хэмпшир	1997	70	20,1 миллиона долларов
Пожарный шланг из сыромятной кожи	Вустер, Огайо ***	1976	73	18,6 млн долларов
Ключ пожарный шланг	Дотан, Алабама***	1988****	100****	17,7 млн долларов****
Пожарное снаряжение	Берлингтон, Северная Каролина	1980	62	12,9 млн долларов
Пожарное снаряжение Guardian	Майами, Флорида	1977	—	12,2 миллиона долларов****
Пожарное оборудование ALLSTAR	Аркадия, Калифорния	1991	10-49*	10 миллионов долларов
Американское пожарное снабжение	Фитчбург, Массачусетс	1982	27	5,7 миллиона долларов
Улучшенный пожарный шланг	Пайнвилл, Северная Каролина	1996	57	4,89 миллиона долларов****

Резюме компании

All-American Hose LLC имеет сертификат ISO 9000 и ISO 9001:2008 компания, основанная в 1970 году. All-American Hose поставляет шланги и муфты. Все шланги All American Hose производятся, собираются и проходят эксплуатационные испытания в США в соответствии со стандартами NFPA.

North American Fire Hose также поставляет шланги для промышленности и строительства. Этот семейный североамериканский пожарный шланг имеет линейку продуктов премиум-класса с подкладкой из EPDM или TPU и нейлоновой оболочкой, изделиями из полиэстера, пожарными рукавами большого диаметра, шлангами из нитрилового каучука и легкими вспомогательными шлангами.

Armored Textiles Inc. берет свое начало в производстве шлангов большого диаметра (LDH) и с тех пор разработала инновационные методы водоснабжения для борьбы с сельскими пожарами. Ассортимент продукции ATI для коммунального хозяйства включает шланги диаметром от одного до шести дюймов как с двойной оболочкой, так и из нитрильного каучука. Все его шланги и фитинги соответствуют стандартам NFPA. Armored Textiles также имеет подразделение промышленных шлангов.

Пожарный шланг из сыромятной кожи был «назван в честь оригинального пожарного шланга, сделанного из кожаных трубок, которые были прочными, но гибкими». Rawhide Fire Hose может похвастаться большим складским запасом, который позволяет быстрее доставлять пожарные шланги и пожарное оборудование. Компания также специализируется на труднодоступных специализированных продуктах и нестандартных конфигурациях шлангов.

Key Fire Hose был впервые создан в 1988 году в Майами, штат Флорида. В 2010 году компания переехала в Алабаму. Key является подразделением KFH Industries, специализирующимся на разработке и производстве муниципальных пожарных, промышленных, военных, морских, горнодобывающих, сельскохозяйственных, ирригационных и лесных шлангов. Key производит шланги, соответствующие стандартам NFPA, UL, MSHA, FM, FDA и MIL-H-24606. Key Hose имеет более 300 дистрибьюторов в 70 странах.

Firequip является сертифицированным членом NFPA по стандарту ISO 9001-2008 и поставляет муниципальные пожарные шланги, а также шланги для повышения давления, шланги для лесного хозяйства, жесткие всасывающие шланги, промышленные шланги и линии подачи. Ассортимент муниципальных пожарных рукавов Firequip включает нейлоновые, полиамидные, нейлоновые резиновые рукава, рукава для большой воды и другие предложения.

Guardian Fire Equipment, базирующаяся в Майами, производит и поставляет пожарные шланги, а также огнетушители, клапаны и другие аксессуары. Компания также поставляет корпуса шлангов, мониторы, оборудование для пенообразования, спринклерное и испытательное оборудование. Семейная компания Guardian Fire выпущена в 1977 году.

ALLSTAR Fire Equipment имеет два склада в Калифорнии, где поставляются пожарные шланги Angus Fire, Niedner и Key Hose. ALLSTAR также поставляет другое оборудование, такое как защитная одежда, дыхательные аппараты, насадки, клапаны и фитинги, специальные инструменты и спасательное оборудование

Компания

American Fire Supply, базирующаяся в Массачусетсе, поставляет пожарные рукава с одинарной и двойной оболочкой, а также шланги для стоек, пожарные рукава с резиновым покрытием и многое другое. Компания также поставляет огнетушители, сухие гидранты и сетчатые фильтры, шкафы, входные двери и многое другое противопожарное оборудование.

Superior Fire Hose — производитель промышленных шлангов, расположенный недалеко от Шарлотты, Северная Каролина. Его шланг с резиновым покрытием может поставляться из США и Европы, в зависимости от требований заказчика, но компания гордится своим производством «Сделано в США». Superior Fire Hose производит шланги с одинарной и двойной оболочкой, а также сверхпрочные шланги с суперпотоком.

Ведущие поставщики на мировом рынке пожарных рукавов

Таблица 1 ниже содержит список основных конкурентов на мировом рынке пожарных шлангов. В дополнение к годовому доходу компании и количеству сотрудников по всему миру в таблице также указана страна происхождения компании и год ее основания. Прочерки указывают, где данные были недоступны.

Таблица 2: Ведущие мировые поставщики пожарных рукавов

*Примечания:*
*Данные для таблицы 2 получены от Owler.
**Данные для Таблицы 2 получены от компании Hoovers.
***Данные для таблицы 2 взяты с веб-сайта компании e.
Компания	Штаб-квартира Базируется в	Год основания*	Сотрудники по всему миру**	Годовой доход**
Ангус Файр Лтд.	Соединенное Королевство	1788	184	45,34 миллиона долларов
Ниднер Лтд.	Квебек, Канада	1895	—	30,78 млн долларов
ООО «Национальное пожарное оборудование»	Онтарио, Канада	1959***	27	30 миллионов долларов
Ричардс Хосе Лтд.	Великобритания****	1898****	152	28,5 млн долларов
Североамериканский пожарный шланг	Санта-Мария, Калифорния	1990	77	20,5 млн долларов
Бронированный текстиль	Питерборо, Нью-Хэмпшир	1997	70	20,1 миллиона долларов
Якоб Эшбах	Германия	1956***	—	19,17 млн долларов**
Пожарный шланг из сыромятной кожи	Вустер, Огайо ***	1976	73	18,6 млн долларов
Услуги противопожарной защиты Newage	Индия	—	—	13,2 миллиона долларов**
Мерседес Текстиль	Квебек, Канада	1977**	35	7,8 миллиона долларов

Резюме компании

Имея клиентов в более чем 100 странах, Angus Fire Ltd. поставляет шланги нефтяным и нефтехимическим компаниям, международным аэропортам, электростанциям, военным базам и муниципальным пожарным службам. Angus Fire является частью Angus International Safety Group, в которую также входят National Foam и Eau et Feu. Североамериканский завод-изготовитель расположен в Анджере, Северная Каролина.

Niedner Ltd. начала свою деятельность в 1895 году, когда ее основатель иммигрировал в Северную Америку, чтобы производить льняные пожарные рукава. В 1970-е годы компания оставалась верной своим корням в производстве тканых пожарных шлангов. Затем компания начала инвестировать в разработку новой технологии пожарных рукавов. Сегодня 150 человек работают на главном заводе Niedner в Квебеке, производя пожарные рукава с резиновой и легкой футеровкой из полиуретана. Компания принадлежит Sanexen Environmental Services.

National Fire Equipment Ltd. также предлагает проектирование пожарных спринклеров и стояков, техническое обслуживание и ремонт пожарных рукавов, изготовление стальных труб и услуги по тестированию пожарных узлов. Рукава National Fire Equipment используются для тушения муниципальных пожаров, лесных пожаров и т.д.

Richards Hose Ltd. поставляет плоские шланги и сопутствующие товары для перекачки жидкости из Великобритании. Вертикали компании включают пожаротушение, строительство, снос, водоснабжение, добычу полезных ископаемых и многое другое. Компания также предлагает оборудование, фурнитуру, шкафы для хранения и другое пожарное оборудование.

Напорные пожарные рукава

Jakob Eschbach поставляются из Германии и предназначены для использования в пожарных командах, на море и в целях защиты от стихийных бедствий. Компания также поставляет шланги для промышленности, горнодобывающей промышленности, сельского хозяйства и питьевого водоснабжения. Компания работает с плоскими рукавами с 19 лет.56.

Newage Fire Protection Services, базирующаяся в Индии, экспортирует свою продукцию для обеспечения пожарной безопасности в более чем 60 стран. Сертифицированные по ISO 9001:2008 производители пожарных рукавов, а также муфт, гидрантов, шкафов, насадок, мониторов, спринклерных систем, пожарных насосов и многого другого.

Mercedes Textiles специализируется на пожарных рукавах и муфтах, пожарных насосах и сопутствующих аксессуарах. Mercedes Textiles заявляет, что «одной из движущих сил компании является создание лучших и самых безопасных продуктов для отважных пожарных, которые каждый день бросаются навстречу опасности».

Резюме

В этой статье представлена информация о ведущих поставщиках пожарных рукавов как в США, так и во всем мире. Для получения более подробной информации об этих и других поставщиках посетите платформу Thomas Supplier Discovery Platform, на которой представлены более 400 поставщиков пожарных шлангов. Мы также предлагаем информацию о многих других поставщиках другого противопожарного оборудования, включая форсунки для тумана, паровые насосы, обратные клапаны и противопожарные покрывала.

Прочие противопожарные изделия

Ведущие поставщики огнетушителей
Ведущие поставщики систем противопожарной защиты
Ведущие поставщики пожарной сигнализации

Товары других ведущих поставщиков

Ведущие поставщики оборудования HVAC
Ведущие поставщики автомобильного стекла
Ведущие производители и поставщики арматуры
Ведущие поставщики краски
Ведущие поставщики осветительных приборов
Лучшие поставщики и производители датчиков давления в США
Ведущие поставщики услуг лазерной резки в США
Ведущие поставщики и производители алюминия в США
Ведущие поставщики покрытий
Ведущие производители вилочных погрузчиков
Ведущие бумажные компании и поставщики в США
Ведущие поставщики конвейерных лент
Ведущие поставщики котлов
Ведущие поставщики водонагревателей
Ведущие поставщики медицинского оборудования
Ведущие поставщики центробежных насосов
Ведущие поставщики услуг по удалению асбеста
Ведущие поставщики услуг по восстановлению окружающей среды
Ведущие поставщики веревки
Ведущие поставщики композитного настила

Ведущие производители косметики в США и миреСледующая история »

Больше из Насосы, клапаны и аксессуары

Насосы, клапаны и аксессуары

Пожарный шланг и аксессуары — белый колпачок

Подтверждение отгрузки

Этот товар недоступен для доставки и не будет добавлен в вашу корзину.

Этот товар доступен для доставки и добавлен в вашу корзину.

Этот товар может быть доставлен только в некоторые места

Пожалуйста, введите почтовый индекс доставки ниже, чтобы определить право на доставку:

Неверный почтовый индекс. Пожалуйста, введите 5-значный почтовый индекс США.
.

Товар(ы) добавлен

Добавить продукт(ы) в список избранного

Товар(ы) добавлен(ы) в {{ listName }}

Список моих любимых{{ name }}

Продукты | Содержание

Товары
Содержание

{{всего}} {{itemStringValue}}

Просмотрено 24 на страницеПросмотрено 48 на странице

Сортировать по релевантностиСортировать по популярностиСортировать по бренду ↑Сортировать по бренду ↓

Сортировка и фильтрация

Введите свой почтовый индекс для точной цены или Создайте учетную запись

Неверный почтовый индекс. Пожалуйста, введите 5-значный почтовый индекс США.

По вашему запросу ничего не найдено

{{ product.name }}

{{ product.desc }}

Артикул №: {{ product.defaultVariant.code }}

Был:

{{product.defaultVariant.defaultPrice.formatted}}

{{ product. defaultVariant.mapPrice.formatted }}

{{ product.defaultVariant.finalPrice.formatted }}

В наличии рядом с вами

Доступно для заказа

РАСПРОДАНО

ДОСТАВКА НЕДОСТУПНА ДЛЯ {{deps. UserLocation.currentZipCode}}

Позвоните в свой филиал, чтобы узнать цену

{{ product.minPrice.formatted }} – {{ product.maxPrice.formatted }}

В наличии рядом с вами

{{ product. maxPrice.formatted }}

В наличии рядом с вами

Позвоните, чтобы узнать цену

Купить сейчас

Откройте для себя лучшие цены и
Преимущества конкретного местоположения

Спасибо, не надо!

Что такое пожарный шланг? Типы и методы скручивания пожарного рукава

Что такое пожарный рукав?

Пожарный рукав представляет собой шланг высокого давления, по которому вода или другой огнезащитный состав (например, пена) подается к месту пожара для его тушения. На открытом воздухе он крепится к пожарной машине или водяному насосу, а в помещении может быть постоянно подключен к стояку здания или водопроводной системе. Обычное рабочее давление пожарного рукава может варьироваться от 8 до 20 бар (от 800 до 2000 кПа; от 116 до 29 бар).0 фунтов на квадратный дюйм), а его разрывное давление составляет до 72 бар (7200 кПа; 1036 фунтов на квадратный дюйм).

Пожарный рукав состоит из одного или нескольких слоев ткани, пропитанной резиной или ПВХ. Внешний слой разработан таким образом, чтобы противостоять истиранию и выдерживать воздействие УФ-излучения. Внутренний слой представляет собой вкладыш, совместимый с транспортируемым содержимым (вода, пена, огнетушащее вещество).

Рукава пожарные изготавливаются различных диаметров. Наиболее распространенные размеры: 25 мм (1 дюйм), 38 мм (1,5 дюйма), 50 мм (2 дюйма), 65 мм (2,5 дюйма), 80 мм (3 дюйма) и 100 мм (4 дюйма). Длина шланга также варьируется, но обычно составляет от 30 до 50 м.

Как работает пожарный шланг?

Принцип работы пожарного рукава очень прост. Он использует силу воды для тушения огня. Вода нагнетается в шланг насосом и выбрасывается через сопло под высоким давлением. Сила струи воды разрушает структуру огня и тушит его.

Для эффективной работы пожарного шланга он должен быть правильно подключен к водопроводу. Шланг обычно подключается к пожарному гидранту или водяному насосу. Гидрант используется для подачи воды в шланг, а насос увеличивает давление воды, чтобы она могла достичь сопла.

После подключения шланга к водопроводу форсунка открывается, и вода выливается под высоким давлением. Сила струи воды разрушает структуру огня и тушит его.

Преимущества и недостатки пожарного рукава

Преимущества пожарного рукава

Использование пожарного рукава имеет много преимуществ. Во-первых, , это очень эффективный способ тушения пожара. Струя воды под высоким давлением разрушает структуру огня и быстро тушит его. Во-вторых , он очень универсален и может использоваться в различных ситуациях. Его можно использовать для тушения пожаров различных типов, таких как возгорание жидкости или электричества. В-третьих, очень прост в использовании. Все, что вам нужно сделать, это подключить шланг к водопроводу и открыть насадку. В-четвертых, он очень портативен и может быть легко доставлен на место пожара.

Недостатки пожарного шланга

Использование пожарного шланга также имеет некоторые недостатки. Одним из основных недостатков является то, что для тушения пожара требуется много воды. Это может быть проблемой, если есть ограниченное водоснабжение. Другим недостатком является то, что он не очень эффективен при сильном ветре. Струя воды под высоким давлением может быть унесена ветром от очага возгорания, что сделает ее менее эффективной.

Типы пожарных рукавов

Существует два основных типа пожарных рукавов:

Класс A: этот тип пожарных рукавов используется для тушения пожаров в обычных горючих материалах, таких как дерево, бумага или ткань. Он состоит из внутреннего слоя из синтетического каучука и внешнего слоя из натурального каучука или ПВХ.
Класс B: Этот тип пожарного рукава используется для тушения возгораний легковоспламеняющихся жидкостей, таких как бензин или масло. Он состоит из внутреннего слоя из синтетического каучука и внешнего слоя из нитрильного каучука или ПВХ.

Пожарные шланги класса А более распространены, поскольку их можно использовать для тушения различных пожаров. Пожарные рукава класса B менее распространены, поскольку их можно использовать только для тушения пожаров в легковоспламеняющихся жидкостях.

Что такое всасывающий шланг и напорный шланг?

Всасывающий шланг забирает воду из пожарного гидранта или водяного насоса. Обычно изготавливается из ПВХ и присоединяется к насосу с помощью муфты.

Напорный шланг используется для подачи воды от пожарного гидранта или водяного насоса к форсунке. Обычно он изготавливается из резины и присоединяется к соплу с помощью муфты.

Насадки для пожарных рукавов

Существует два основных типа насадок для пожарных рукавов:

Насадка с прямой струей: Насадка этого типа создает прямую струю воды. Он более эффективен при проникновении в глубокие очаги возгорания.
Форсунка для тумана: Форсунка этого типа создает водяной туман. Он более эффективен при тушении поверхностных пожаров.

Тип используемой насадки зависит от типа тушения пожара. Например, сопло с прямым потоком будет использоваться для тушения глубоко залегающего огня, а сопло для тумана — для поверхностного пожара.

Типы рулонов пожарного шланга

Существует два основных типа рулонов пожарного шланга:

Рулон для атаки: Этот тип рулона используется для переноски пожарного шланга к месту пожара. Обычно он сделан из холста или нейлона и имеет ручку.
Рулон для хранения: Этот тип рулона используется для хранения пожарного шланга, когда он не используется. Обычно изготавливается из ПВХ или нейлона и имеет ремешок для переноски.

Рулоны пожарного шланга важны, поскольку они позволяют легко транспортировать пожарный шланг к месту пожара. Они также защищают пожарный шланг от повреждений, когда он не используется.

При выборе пожарного рукава важно учитывать тип огня, который вы будете использовать. Существуют разные типы пожарных рукавов для разных типов пожаров. Наиболее распространенным типом пожарного рукава является атакующий бросок. Важно выбрать пожарный шланг, изготовленный из материалов, которые не будут повреждены типом пожара, для которого вы его используете.

Методы скручивания пожарных рукавов

Существует три распространенных метода скручивания пожарных рукавов: корзиночное плетение, восьмерка и спираль.

Корзиночное плетение является наиболее распространенным методом и используется для всех типов пожарных рукавов. Это легко узнать и быстро катиться.
Восьмерка используется для шлангов большего диаметра, и ее сложнее освоить. Катится медленнее, чем плетение корзины.

Спираль используется для шлангов меньшего диаметра и наиболее сложна в освоении. Это самый медленный бросок из всех методов.

Независимо от того, какой метод вы выберете, важно попрактиковаться, чтобы свернуть шланг быстро и эффективно.

Все пожарные должны пройти обширную подготовку, прежде чем приступить к тушению пожаров. Часть этого обучения включает в себя обучение тому, как катить пожарный шланг. В зависимости от ситуации можно использовать несколько способов скручивания шланга.

Хотя некоторым из этих методов обучают на рабочем месте, лучше всего знать о тех, которые наиболее распространены в вашей пожарной части, чтобы убедиться, что вы следуете протоколу.

Рулонный шланг для хранения

Одним из основных способов скручивания пожарного шланга является прямой рулон. Этот метод обычно используется, когда шланг загружается в кузов пожарной машины или когда он помещается на хранение в пожарную часть. Чтобы свернуть шланг этим методом, положите шланг горизонтально на чистую поверхность.

Затем начните скручивать конец шланга, который соединяется с источником воды, также известный как штуцер, к другому концу. Убедитесь, что катушка достаточно открыта, чтобы вставить пальцы в середину.

По мере увеличения размера рулона держите его край на одном уровне с оставшимся шлангом. Это поможет сохранить единообразие рулона в соответствии с протоколом пожарных штата Иллинойс. Когда вы закончите рулет, положите его на землю. Затем ногой надавите на выступающие витки.

Скручивание для прямого использования

Метод скручивания в виде пончика лучше всего использовать в ситуациях, когда шланг будет развертываться непосредственно для использования. Этот метод позволяет шлангу легче разматываться и облегчает соединение с другими муфтами. Как и в случае с прямым рулоном, шланг лежал ровно и без перекручивания.

Затем сложите шланг пополам, охватываемым концом вверх, примерно в двух футах от противоположного, или охватывающего, конца. Завершите рулет со сложенного конца. После того, как вы закончите, проверьте свою работу и убедитесь, что охватываемая муфта все еще находится внутри рулона, а охватывающая муфта находится в нескольких футах от нее.

Дополнительные методы скручивания пожарных рукавов

Скручивание в виде пончика и прямой метод являются наиболее распространенными методами скручивания, используемыми пожарными. Однако в определенных ситуациях другие методы могут оказаться более полезными. Например, двойной пончик хорошо подходит для шлангов толщиной от 1 ½ до 1 ¾ дюйма. Это можно сделать, положив оба конца шланга бок о бок.

Затем сверните шланг со стороны сгиба, сделав из шланга два расположенных рядом рулона, как сообщает добровольная пожарная служба Причард-Мюррей в Айдахо.

Published by admin

View all posts by admin

Переноска «пострадавшего» вниз по лестничным маршам здания без применения вспомогательных средств

Пожарно-техническое вооружение — Техника и оборудование

Упражнения с пожарными рукавами стволами и разветвлениями при подготовке огнеборцев

Правительство «рекомендует»

Тренировка

Наращивание пожарной линии

Прокладка рукавных линий

Скатывание рукавов

Скачать план-конспект занятия

Тренировка

Наращивание пожарной линии

Прокладка рукавных линий

Скатывание рукавов

Скачать план-конспект занятия

Соединение пожарных рукавов между собой с пожарными стволами и другим оборудованием

Замена поврежденных рукавов в действующей рукавной линии

Прокладка рукавных линий из скаток и пачек, в лестничных клетках различными способами, уборка рукавов в одинарную и двойную скатку, восьмерку, укладка в пачки

Подъем и прокладка рукавной линии в лестничной клетке

Уборка рукавов восьмёркой

Замена прокладок соединительных головок

Подъему сухой рукавной линии на высоту

Прокладка рукавной линии через препятствия (заборы, железнодорожные, трамвайные пути, канавы)

Прокладка рукавных линий с этажей способом наращивания

Прокладка рукавных линий с верхних этажей способом наращивания

Принципы формирования и подачи пожарной пены в пенных стволах

Эжекционные ручные стволы

ТТХ пенных стволов.

Методический план для проведения занятий по пожарной технике с личным составом 52 пожарной части фпс по Тверской области

Спирово-2010 год

Устройство и эксплуатация пожарных рукавов

Устройство пожарного рукава

Пожарные рукава: эксплуатация

Испытания пожарных рукавов

Адаптеры и фитинги для пожарных шлангов: Полное руководство

Адаптеры для пожарных шлангов — это небольшие, но важные компоненты, которые уменьшают вес пожарной машины и повышают ее готовность.

Типы резьбы определяют, какие шланги и оборудование соединяются

Различные типы пожарного оборудования имеют разный пол резьбы

Некоторые пожарные рукава и оборудование соединяются без резьбы

Фитинги и переходники для пожарных шлангов экономят время, когда шланг укладывается в обратном направлении

Другие противопожарные адаптеры предназначены для долгосрочной установки

Противопожарные фитинги и адаптеры могут быть обманчиво сложными

1-3/4″ Желтый пожарный шланг с двойной оболочкой – FireHoseSupply.com

Технические характеристики

Обзор совместимости

Применение для пожарных рукавов с двойной оболочкой

Различия между однослойными и двухслойными пожарными рукавами

Отраслевые стандарты и особенности

Совместимость с распылительными форсунками

Муфты для всасывающих шлангов для пожарных шлангов

Полная муфта с резьбой NPSM

Полная стальная муфта с резьбой NPSM

Муфта с внутренней резьбой NPSM

Муфта с внутренней резьбой с резьбой NPSM

3″ — 6″ Наружная резьба NPSM

Стальная муфта с наружной резьбой NPSM

Complete with NST (NH) Thread

Female with NST (NH) Thread

Наружная резьба NST (NH)

Ведущие производители пожарных шлангов в США и во всем мире

Ведущие поставщики пожарных рукавов в США

Таблица 1: Ведущие поставщики пожарных рукавов в США

Резюме компании

Ведущие поставщики на мировом рынке пожарных рукавов

Таблица 2: Ведущие мировые поставщики пожарных рукавов

Резюме компании

Резюме

Прочие противопожарные изделия

Товары других ведущих поставщиков

Больше из Насосы, клапаны и аксессуары

Пожарный шланг и аксессуары — белый колпачок

Подтверждение отгрузки

Товар(ы) добавлен

Добавить продукт(ы) в список избранного

Введите свой почтовый индекс для точной цены или Создайте учетную запись

{{ наименование товара }}

Что такое пожарный шланг? Типы и методы скручивания пожарного рукава

Что такое пожарный рукав?

Как работает пожарный шланг?

Преимущества и недостатки пожарного рукава

Преимущества пожарного рукава

1-3/4″ Желтый пожарный шланг с двойной оболочкой
– FireHoseSupply.com
