Конструкция и схемы фонтанной арматуры для освоения скважин

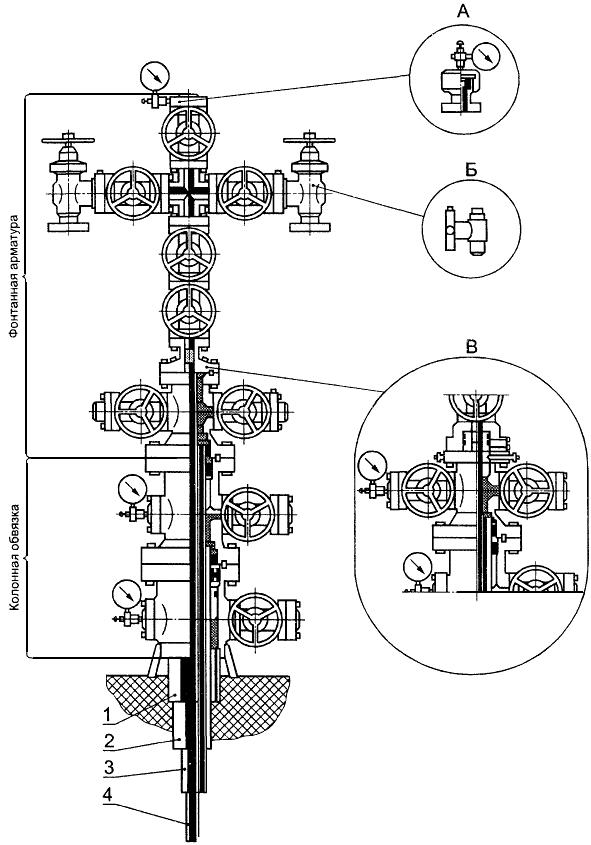

Фонтанная арматура схема

Выбирается фонтанная арматура и схема ее конструкции с учетом характеристик пласта и полезного ископаемого внутри него. Дополнительно существует классификация устьевого оборудования по давлению, типу трубной обвязки, запорной и регулирующей арматуры. Все эти факторы рассматриваются при проектировании комплексно.

Типовые схемы по регламенту ГОСТ 13846

Регламентируется конструкция и схема фонтанной арматуры внутренним стандартом РФ ГОСТ 13846. Часть требований этой нормативной документации является обязательной в исполнении, другая часть рекомендательной. Состоит арматура из трубной обвязки и устьевой елки. Для каждой из этих сборочных единиц проводятся стандартные схемы исполнения.

Фонтанная елка по требованиям ГОСТ 13846 может быть собрана по шести разным схемам:

Четыре первых из них имеют в основе конструкции фитинг с тремя патрубками – тройник. Два отверстия расположены вдоль одной пространственной оси, третье развернуто к ней под прямым углом. В елку фитинг монтируется вертикально, два соосных отверстия становятся частью ствола фонтанной арматуры.

Патрубки на них имеют фланцевые соединения. Нижним фланцем тройник монтируется на трубную головку или переводник для нее. На верхний фланец крепится запорная арматура и колпак бустерной зоны, в которой манометром измеряется устьевое давление.

Через этот же узел при помощи лубрикатора в скважину опускается оборудование для очистки, измерения характеристик колонны НКТ и добываемого продукта, забоя. Свободным остается боковой отвод тройника, к которому и подключается выкидная линия, через которую нефтепродукт транспортируется по манифольду на АГЗУ для замера дебита, обводненности, прочих параметров, и далее на переработку. Во второй схеме добавлено дублирующее (запасное, резервное, аварийное) запорное устройство.

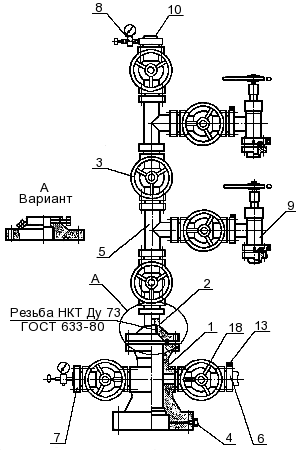

Третья схема позволяет создать запасную выкидную линию, закрытую в штатном режиме эксплуатации. Для этого сверху первого тройника через задвижку установлен еще один точно такой же фитинг. Именно он и используется для освоения скважины по умолчанию, а нижний тройник становится запасным. Через его боковой патрубок поток рабочей среды запускается только в случае необходимости замены верхнего изношенного фитинга.

Четвертая схема является улучшенным вариантом третьего способа сборки с двумя центральными задвижками.

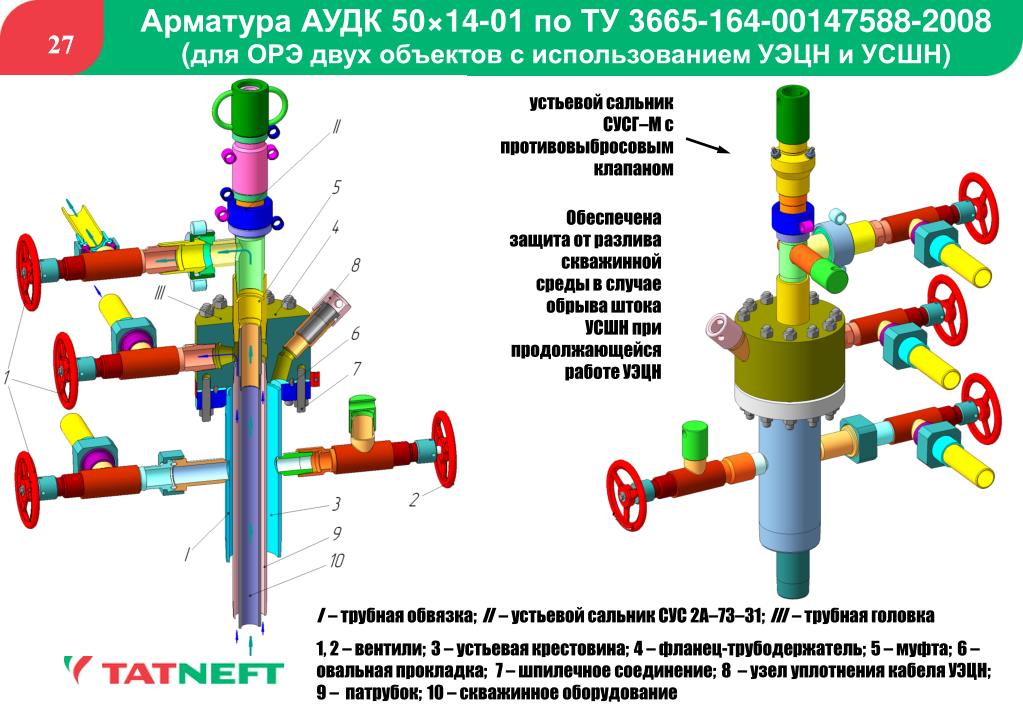

В двух последних случаях вместо тройника центральным элементом елки становится крестовина. В этом фитинге четыре патрубка расположены попарно вдоль двух пересекающихся под прямым углом в одной пространственной плоскости осей. Это позволяет оборудовать основную и аварийную выкидную линию сразу по умолчанию.

При этом, высота елки будет ниже тройникового варианта, что, безусловно, удобнее при обслуживании устья скважины. В шестой, последней схеме, продублирована центральная задвижка по аналогии с вариантами 2 и 4. Больше двух выкидных линий на одной фонтанной арматуре создавать не имеет смысла, поэтому два тройника никогда не используются. Этим объясняется меньшее количество крестовых схем в сравнении с тройниковыми.

Две оставшиеся схемы из стандарта ГОСТ 13846 относятся к трубной обвязке, которая расположена ниже фонтанной елки. Вариабельность этого узла обусловлена следующими факторами:

• одного внутреннего трубопровода (колонна НКТ, лифтовый ствол) может оказаться недостаточно при большом суточном дебете;
• на трубную головку подвешивается наружная колонна насосно-компрессорных труб;
• вторая колонна меньшего диаметра расположена внутри нее, подвешивается на стволовой катушке, которая стоит непосредственно на трубной головке.

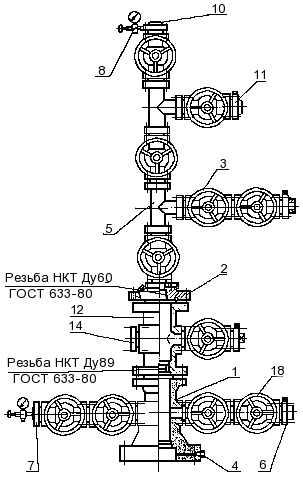

Первая схема применяется при эксплуатации одного стволового трубопровода. Вторая используется для двух концентрически расположенных колонн НКТ (одноствольная конструкция по терминологии ГОСТ 28919).

По требованию заказчика нормативы позволяют дополнительно устанавливать на елки и трубные обвязки оборудование, необходимое для осуществления технологического процесса добычи, обслуживания, ремонта скважины. Но на принципиальную схему елки это влияния не оказывает.

Выбор этих схем зависит от ряда объективных факторов: характеристики углеводородной смеси, бюджет обвязки устья, стоимость планового обслуживания и ликвидации аварий, эргономичность и безопасность персонала.

Выбор схемы фонтанной елки

В проект типовые схемы фонтанной арматуры закладываются с учетом следующих факторов:

• давление рабочей среды;
• ежесуточный объем добычи;
• количество абразива, сероводорода и углекислоты в продукции;
• безопасность обслуживающего персонала;
• бюджет обустройства скважины;
• стоимость обслуживания оборудования.

Идеальной схемы фонтанной арматуры не существует, по указанным характеристиками сравниваются все варианты, выбирается наиболее приемлемый из них. Типовыми осложнениями при добыче нефтепродуктов являются открытое фонтанирование, пульсации, отложения солей, парафинов, смол, асфальтенов, песчаные пробки.

По давлению

Тройниковые схемы 1 – 4 фонтанной арматуры используются для давления 7 – 34 МПа. Крестовые схемы разработаны для скважин с высоким устьевым давлением 35 – 140 МПа. Это обусловлено меньшим количеством фланцевых соединений, шпильки-гайки которых могут самопроизвольно откручиваться со временем, снижая безопасность обслуживающего персонала.

Кроме того, низкое давление продукции скважины 7 – 14 МПа позволяет использовать вместо дорогостоящих задвижек недорогие краны пробковой или шаровой конструкции. Дополнительно снижается толщина стенки труб обвязки, фланцев, крышек и корпусных деталей елки трубной головки и обвязки.

При высоком рабочем давлении среды применяются исключительно прямоточные шиберные стволовые и боковые задвижки. Причем эксплуатируются они преимущественно в открытом положении, которое и считается для данной устьевой арматуры рабочим. Именно для снижения гидравлического сопротивления задвижки имеют прямоточный вариант исполнения.

Количество циклов открытия/закрытия здесь не критично, гораздо важнее скорость срабатывания при аварийных ситуациях. В этом отношении шиберным запорным узлам нет равных среди клиновых, шланговых, параллельных модификаций. Уплотнение здесь не контактирует с рабочей средой, поэтому обеспечивает герметичность с достаточным запасом надежности.

Трубная головка в комплекте с патентованными приспособлениями обеспечивает возможность замены боковых и стволовых задвижек под давлением без остановки добычи, глушения скважины. Поскольку остановка скважины обходится на порядок дороже в сравнении с ценой самого запорного устройства. Минимальный ресурс запорной устьевой арматуры составляет 10 лет.

Схемы 1,3, 5 с пробковыми КППС кранами предназначены под давление до 14 МПа. Уплотнение в кране здесь обеспечивается смазкой ЛЗ-162, в качестве регулирующего устройства используется быстросменный дроссель.

В схемах 1 – 6 под давление 21 – 35 МПа стоят задвижки ЗМС1 DN 65 мм. При номинальном диаметре 80 мм применяются схемы 1, 5, 6, при DN 100 – 150 мм схема 6

По дебиту

При больших объемах добычи в единицу времени обычно в проект закладываются две эксплуатационных НКТ колонны. Номинальный диаметр ствола, боковых патрубков устьевой обвязки всегда рассчитывается с учетом дебита фонтанирующей, газлифтной, насосной скважины. Поэтому для разных диаметров применяются следующие схемы фонтанных елок:

• 1 – 6 – для диаметра 65 мм;
• 1, 5, 6 – для DN 80 мм;
• 6 – для диаметра 100 мм или 150 мм.

Подача смазки в затвор задвижки ЗМА может подаваться вручную во время плановых ТО или автоматически по мере необходимости, с одной или двух сторон шибера.

По характеристикам продукции

Газоконденсатная смесь может иметь разное количество механических и химических примесей – абразива и углекислоты, сероводорода, соответственно. Для предотвращения песчаных пробок на забое максимально эффективной считается двухрядная схема НКТ. Соответственно, трубная обвязка в этом случае выполняется по 2 схеме, в условное обозначение добавляется буква «а».

Одноразмерный скважинный трубопровод обычно имеет номинальный диаметр 73 мм. В ступенчатых эксплуатационных колонах применяются НКТ трубы следующих размеров – 73/89 мм, 89/102 мм, 89/114 мм, 73/114 мм.

Первая схема тройниковой елки считается пригодной только для нефти не содержащей песка. Поскольку здесь одна выкидная линия, для замены фитинга которой придется останавливать скважину.

При высоком содержании химических примесей CO2 и h3S, абразивных частиц применяются типовые схемы фонтанной арматуры с двумя тройниками. Это позволяет по умолчанию оборудовать аварийную выкидную линию для замены основного (верхнего) тройника, стенки которого подвергаются интенсивному износу.

По удобству обслуживания

Изначально конструкция и схема фонтанной арматуры должны обеспечивать безопасное и эргономичное ее обслуживание персоналом. Елки с одним тройником и крестового типа имеют небольшую высоту сборки. Нижний ряд трубной обвязки обычно обслуживается с земли. Для управления арматурой ствола и боковых трубопроводов фонтанной елки на устье устанавливается рабочая площадка.

При использовании схемы елки с двумя тройниками резко увеличивается ее высота. Поэтому либо увеличивается соответствующий размер рабочей площадки, либо в нее добавляется второй ярус.

Елки с косыми тройниками V-образного типа позволяют снизить износ стенок главного фитинга. Однако увеличивается высота конструкции. Такое устьевое оборудование монтируется на скважинах с высоким содержанием песка, углекислоты и сероводорода в нефти или на шельфе.

Компактные шаровые, пробковые краны по умолчанию имеют меньшие габариты и низкую трудоемкость обслуживания в сравнении с шиберными задвижками. Однако область их применения регламентируется степенью агрессивности среды и давление пласта.

По себестоимости

Решающим фактором при выборе конструкции и схемы фонтанной арматуры является экономичность. На себестоимость 1 м3 продукта, добываемого из скважины, оказывают влияние следующие факторы:

• способ добычи – фонтан, газлифт, насосы ЭЦН, ШГН;
• цена арматуры – задвижки, краны, регулируемые и не регулируемые дроссели;
• стоимость обслуживания – габариты запорной арматуры, схем елки, конструкция манифольда;
• органы управления – ручной, автоматический, дистанционный привод.

На первом месте стоит технологический фактор, поэтому более дешевые при реализации проекта и обслуживании устьевой обвязки варианты применить, не всегда, возможно.

Таким образом, при проектировании обвязки устья скважины основными критериями выбора схемы фонтанной арматуры являются давление, дебит (обычно суточный), технология эксплуатации, содержание песка и химических примесей, климатическая зона, способ управления задвижками, ежегодный коррозионный износ стенок, себестоимость обслуживания, герметичность, запас надежности.

Типовые схемы арматур фонтанных: параметры, технические характеристики

• Общие данные
• Тех. характеристики

Схема — фонтанная арматура — Большая Энциклопедия Нефти и Газа, статья, страница 1

Cтраница 1

Фонтанная арматура фирмы Хюбнер Вамаг на 35 МПа.  [1]

Схемы фонтанной арматуры различные — от тройникового типа до V-образ-ного и крестового: при этом типы и число узлов зависят от назначения оборудования-сколько горизонтов будет эксплуатироваться. В арматуре может быть от одного до нескольких тройников или крестовиков. Струны направлены в основном в одну сторону для упрощения обвязки, особенно на морских скважинах, где фонтанные арматуры крестового типа заменены V-образными. Преимуществом V-образной арматуры с хомутовым соединением является быстрота монтажа, ремонта и демонтажа.
 [2]

Схемы фонтанной арматуры делятся на тройниковую, крестовую и совмещенную типа елки.
 [4]

Схемы применяемой фонтанной арматуры, тип задвижек, кранов, дросселей; характеристики применяемого оборудования; манифольд, состав, параметры.
 [5]

Тройниковыми схемами фонтанной арматуры оборудуют скважины, если в скважинной среде содержатся механические примеси, а крестовой — когда в скважинной среде почти не содержатся механические примеси. На выкидных линиях ( струны) фонтанной арматуры устанавливаются штуцеры в виде диска со сменными конусными втулками; штуцеры предназначены для регулирования дебита и давления действующей скважины.
 [6]

Тройниковыми схемами фонтанной арматуры оборудуют скважины, если в скважинкой среде содержатся механические примеси, а крестовой — когда в скважинной среде почти не содержатся механические примеси. На выкидных линиях ( струны) фонтанной арматуры устанавливаются штуцеры в виде диска со сменными конусными втулками; штуцеры предназначены для регулирования дебита и давления действующей скважины.
 [7]

Тройниковыми схемами фонтанной арматуры, оборудуют скважины, если в скважинной среде содержатся механические примеси, а крестовой — когда в скважинной среде почти не содержатся механические примеси. На выкидных линиях ( струны) фонтанной арматуры устанавливаются штуцеры в виде диска со сменными конусными втулками; штуцеры предназначены для регулирования-дебита и давления действующей скважины.
 [8]

На рис. IV.2 приведены схемы фонтанной арматуры тройникового и крестового типов.
 [10]

На рис. IV.2 приведены схемы фонтанной арматуры тройникового и крестового типов.
 [12]

Как тройниковая, так и крестовая схемы фонтанной арматуры с двумя стволовыми задвижками применяются на нефтяных и газовых скважинах с высокими пластовыми и устьевыми давлениями, продукция которых содержит коррозионно-активные вещества.
 [13]

Конструкция манифольда определяется его назначением, а также схемой фонтанной арматуры. Манифольды газовых и газоконденсатных скважин включают собственно манифольд, обводную линию манифольда, продувочно-задавочную линию.
 [14]

Задвижки 11 в процессе эксплуатации закрываются автоматически при повышении или понижении давления в линиях манифольда или арматуры против заданных значений. Чтобы открыть пневмоприводную задвижку / / вручную, вентиль перед пилотом закрывают, ручку золотника 15 устанавливают в положение открыто, при этом верхняя полость цилиндра пневмозадвижки сообщается с атмосферой, а нижняя его полость — с линией от воздушного баллона. Когда рабочее давление стабилизируется, поршень пилота возвращается в первоначальное положение, перекрывая отверстие в его корпусе. Быстросменный штуцер 13 позволяет ступенчато регулировать режим работы скважины. Показанные на рис. 58, з-к схемы фонтанной арматуры принципиально отличаются от других схем. Отличие заключается прежде всего в том, что в одном крестовике совмещены трубное и затрубное пространства, что позволяет увеличить диаметр стволовой части арматуры и уменьшить ее высоту. В такой фонтанной арматуре отсутствуют стволовые задвижки, их роль выполняют задвижки на струнах, что также уменьшает габаритную высоту арматуры. Подъемные насосно-компрессорные трубы закрепляются в переводнике, который ввинчивается в средней части крестовика в резьбу с обратным конусом таким образом, что нагрузку от веса труб воспринимает конус вместе с резьбой. Фонтанная арматура, рассчитанная на рабочее давление 210 и 350 кгс / см2, изготавливается по тройниковой схеме для подвески одного или двух рядов подъемных насосно-компрессорных труб на резьбовой подвеске патрубка.
 [15]

Страницы:  

   1

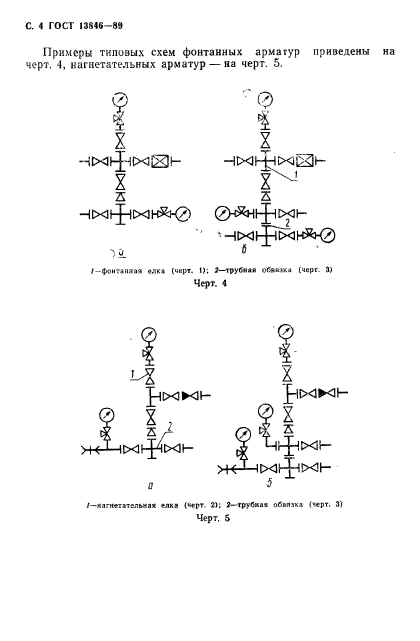

ГОСТ 13846-89 Арматура фонтанная и нагнетательная. Типовые схемы, основные параметры и технические требования к конструкции armtorg.ru

ГОСТ 13846-89 Арматура фонтанная и нагнетательная. Типовые схемы, основные параметры и технические требования к конструкции

ГОСТ 13846-89 Арматура фонтанная и нагнетательная. Типовые схемы, основные параметры и технические требования к конструкции

1. ТИПОВЫЕ СХЕМЫ И ОСНОВНЫЕ ПАРАМЕТРЫ

1.1.  Типовые схемы фонтанных елок должны    соответствовать приведенным на черт. 1, нагнетательных елок — на черт. 2.
1.2.  Типовые схемы трубных обвязок фонтанных    и    нагнетательных арматур должны соответствовать приведенным на черт. 3.
1.3.  Типовые схемы устьевых арматур должны составляться сочетанием типовых схем устьевых елок с трубными обвязками.
1.4. Основные параметры фонтанных арматур должны    соответствовать указанным в табл. 1.

Таблица 1

1. 5. Основные параметры нагнетательных арматур должны соответствовать указанным в табл. 2.

Таблица 2

1. 6. Условные обозначения устьевых елок и арматур должны состоять из наименования, шифра, построенного по схеме приложения 1, и обозначения нормативно-технического документа на поставку.

Примеры   условных   обозначений
Фонтанной арматуры с подвешиванием скважинного трубопровода в трубной головке, с фонтанной елкой по типовой схеме 6, с автоматическим управлением, с условным проходом ствола 80 мм и боковых отводов 65 мм, на рабочее давление 70 МПа:
Арматура фонтанная АФ6А-80/65Х70 ГОСТ 13846—89
Елки с подвешиванием скважинного трубопровода в переводнике к трубной головке (катушке — трубодержателе), выполненной по типовой схеме 2, с ручным управлением, с условным    проходом ствола 65 мм, боковых отводов 50 мм, на рабочее давление 35 МПа, коррозионностойкого исполнения К2:

Елка фонтанная ЕФК2—65/50Х35К2 ГОСТ 13846—89 Нагнетательной арматуры с подвешиванием скважинного трубопровода в переводнике к трубной головке, выполненной по типовой схеме 1, с ручным управлением, с условным проходом ствола и боковых отводов 65 мм, на рабочее давление 21 МПа: Арматура нагнетательная АНК1—65×21 ГОСТ 13846—89 То же, с двумя трубными головками по черт. 46: Арматура нагнетательная AHKla—65×21 ГОСТ 13846—89 Нагнетательной елки с теми же параметрами и назначением: Елка нагнетательная ЕНК1—65×21 ГОСТ 13846—89

2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ К КОНСТРУКЦИИ

2.1.  Условные  проходы   присоединительных  фланцев  устьевых арматур приведены в приложении 2.
2.2.  Конструкция    устьевой    арматуры    должна    обеспечивать полную герметичность по отношению к окружающей среде.
2.3.  Конструкция корпусных деталей устьевой арматуры должна обеспечивать возможность их опрессовки пробным давлением, приведенным в табл. 3.
2.4.  Соосность отверстий  составных  частей устьевой     арматуры, образующих стволовый проход, должна обеспечивать беспрепятственное прохождение оборудования, приборов и приспособлений, спускаемых в скважину.
2.5.  Конструкция трубной обвязки должна обеспечивать    возможность подвешивания скважинных трубопроводов    в    корпусе трубной головки, контроля давления и управления потоком сква-жинной среды в затрубном  (межтрубном) пространстве. Допускается подвешивать скважинный трубопровод в переводнике к трубной головке.
2.6.  Дроссель в фонтанной арматуре должен    быть регулируемым. Допускается применять по требованию потребителя    нерегулируемые дроссели.
2.7.  Допускается конструктивно объединять, не изменяя типовой схемы, устьевой арматуры, несколько составных частей в одив блок.
2.8.  Допускается дооборудовать фонтанные арматуры запорными устройствами и обратным клапаном, а елки дросселем.
2.9.  По требованию потребителя конструкция устьевой    арматуры должна обеспечивать возможность: монтажа елки при избыточном давлении среды в скважинном трубопроводе; нагнетания ингибиторов коррозии и гидратообразовакия в скважинный трубопровод и затрубное пространство в фонтанных скважинах; измерения давления и температуры скважинной среды в боковых отводах фонтанной елки.
2.10.  По требованию потребителя в фонтанную арматуру следует включать: автоматические предохранительные устройства; запорные устройства с дистанционным управлением; устройства, обеспечивающие возможность соединения скважинного оборудования с наземной системой управления; быстросборное соединение для периодически устанавливаемого устьевого оборудования (приспособлений). Схема фонтанной арматуры с системой управления приведена в приложении 3.
2.10.1.  Пневмопилоты      (автоматические      предохранительные устройства) должны обеспечивать перекрытие скважинной среды при регламентированном    его отклонении от заданного   режима эксплуатации скважины.
2.10.2.  Конструкция запорных устройств с дистанционным  управлением должна предусматривать возможность ручного управления ими.

Обозначение изделия
АФ — арматура фонтанная,
ЕФ — елка фонтанная,
АН — арматура нагнетательная,
ЕН — елка нагнетательная

Обозначение способа подвешивания скважинного трубопровода (в трубной головке не обозначается, в переводнике к трубной головке — к
Обозначение типовой схемы елки (черт. 1, 2), Для арматур по черт. 46 и 56 к номеру схемы добавляют а

Обозначение системы управления запорными устройствами (с ручным управлением не обозначается
с дистанционным — Д
с автоматическим — А
с дистанционным и автоматическим — В

Условный проход ствола елки, мм
Условный проход боковых отводов елки, мм (при совпадении с условным проходом ствола не указывается)
Рабочее давление, МПа
Исполнение изделия в зависимости от условий применения (скважинной среды) в соответствии с приложением 4
Обозначение модификации,  модернизации    (при необходимости)

УСЛОВНЫЕ ПРОХОДЫ ПРИСОЕДИНИТЕЛЬНЫХ ФЛАНЦЕВ ФОНТАННОЙ И НАГНЕТАТЕЛЬНОЙ АРМАТУРЫ

Поделиться

Поставки фонтанной арматуры АФК от компании Новатор-Ойл, г.

Челябинск

Один из необходимых фрагментов устьевого оборудования — фонтанная арматура (АФК). Задействуется при обустройстве наземных скважин нефте- и газодобычи путём установки на колонную обвязку. Данная разновидность арматуры:

• обвязывает и герметизирует устье;
• устанавливает ЭЦН;
• направляет ископаемую среду в магистраль;
• контролирует и регулирует работу скважин.

Устьевая фонтанная арматура рассчитана на эксплуатацию при t от -60 до +40 °C.

Возможно исполнение фонтанной арматуры в коррозионной стойкости:

• К1 – для работы в скважинной среде с температурой не более 150 °С и содержащей СО2 до 6% по объему.
• К2 — для работы в скважинной среде с температурой не выше 150 °С и содержащей СО2 и h3S до 6% по объему каждого.

В настоящее время осуществляются поставки устьевых арматур:

АФК1-65х14 ХЛ, АФК1-65х21 ХЛ, АФК1-65х35 ХЛ, АФК1-65х70 ХЛ, АФК1-65х14 К1 ХЛ, АФК1-65х21 К1 ХЛ, АФК1-65х35 К1 ХЛ, АФК1-65х70 К1 ХЛ, АФК1-65х14 К2 ХЛ, АФК1-65х21 К2 ХЛ, АФК1-65х35 К2 ХЛ, АФК1-65х70 К2 ХЛ, АФК1-80х14 ХЛ, АФК1-80х21 ХЛ, АФК1-80х35 ХЛ, АФК1-80х70 ХЛ, АФК1-80х14 К1 ХЛ, АФК1-80х21 К1 ХЛ, АФК1-80х35 К1 ХЛ, АФК1-80х70 К1 ХЛ, АФК1-80х14 К2 ХЛ, АФК1-80х21 К2 ХЛ, АФК1-80х35 К2 ХЛ, АФК1-80х70 К2 ХЛ, АФК1-100х14 ХЛ, АФК1-100х21 ХЛ, АФК1-100х35 ХЛ, АФК1-100х70 ХЛ, АФК1-100х14 К1 ХЛ, АФК1-100х21 К1 ХЛ, АФК1-100х35 К1 ХЛ, АФК1-100х70 К1 ХЛ, АФК1-100х14 К2 ХЛ, АФК1-100х21 К2 ХЛ, АФК1-100х35 К2 ХЛ, АФК1-100х70 К2 ХЛ, АФК1-80/65х14 ХЛ, АФК1-80/65х21 ХЛ, АФК1-80/65х35 ХЛ, АФК1-80/65х70 ХЛ, АФК1-80/65х14 К1 ХЛ, АФК1-80/65х21 К1 ХЛ, АФК1-80/65х35 К1 ХЛ, АФК1-80/65х70 К1 ХЛ, АФК1-80/65х14 К2 ХЛ, АФК1-80/65х21 К2 ХЛ, АФК1-80/65х35 К2 ХЛ, АФК1-80/65х70 К2 ХЛ, АФК1-100/65х14 ХЛ, АФК1-100/65х21 ХЛ, АФК1-100/65х35 ХЛ, АФК1-100/65х70 ХЛ, АФК1-100/65х14 К1 ХЛ, АФК1-100/65х21 К1 ХЛ, АФК1-100/65х35 К1 ХЛ, АФК1-100/65х70 К1 ХЛ, АФК1-100/65х14 К2 ХЛ, АФК1-100/65х21 К2 ХЛ, АФК1-100/65х35 К2 ХЛ, АФК1-100/65х70 К2 ХЛ, АФК1-100/80х14 ХЛ, АФК1-100/80х21 ХЛ, АФК1-100/80х35 ХЛ, АФК1-100/80х70 ХЛ, АФК1-100/80х14 К1 ХЛ, АФК1-100/80х21 К1 ХЛ, АФК1-100/80х35 К1 ХЛ, АФК1-100/80х70 К1 ХЛ, АФК1-100/80х14 К2 ХЛ, АФК1-100/80х21 К2 ХЛ, АФК1-100/80х35 К2 ХЛ, АФК1-100/80х70 К2 ХЛ, АФКЭ1-65х14 ХЛ, АФКЭ1-65х21 ХЛ, АФКЭ1-65х35 ХЛ, АФКЭ1-65х70 ХЛ, АФКЭ1-65х14 К1 ХЛ, АФКЭ1-65х21 К1 ХЛ, АФКЭ1-65х35 К1 ХЛ, АФКЭ1-65х70 К1 ХЛ, АФКЭ1-65х14 К2 ХЛ, АФКЭ1-65х21 К2 ХЛ, АФКЭ1-65х35 К2 ХЛ, АФКЭ1-65х70 К2 ХЛ, АФКЭ1-80х14 ХЛ, АФКЭ1-80х21 ХЛ, АФКЭ1-80х35 ХЛ, АФКЭ1-80х70 ХЛ, АФКЭ1-80х14 К1 ХЛ, АФКЭ1-80х21 К1 ХЛ, АФКЭ1-80х35 К1 ХЛ, АФКЭ1-80х70 К1 ХЛ, АФКЭ1-80х14 К2 ХЛ, АФКЭ1-80х21 К2 ХЛ, АФКЭ1-80х35 К2 ХЛ, АФКЭ1-80х70 К2 ХЛ, АФКЭ1-100х14 ХЛ, АФКЭ1-100х21 ХЛ, АФКЭ1-100х35 ХЛ, АФКЭ1-100х70 ХЛ, АФКЭ1-100х14 К1 ХЛ, АФКЭ1-100х21 К1 ХЛ, АФКЭ1-100х35 К1 ХЛ, АФКЭ1-100х70 К1 ХЛ, АФКЭ1-100х14 К2 ХЛ, АФКЭ1-100х21 К2 ХЛ, АФКЭ1-100х35 К2 ХЛ, АФКЭ1-100х70 К2 ХЛ, АФКЭ1-80/65х14 ХЛ, АФКЭ1-80/65х21 ХЛ, АФКЭ1-80/65х35 ХЛ, АФК1Э-80/65х70 ХЛ, АФКЭ1-80/65х14 К1 ХЛ, АФКЭ1-80/65х21 К1 ХЛ, АФКЭ1-80/65х35 К1 ХЛ, АФКЭ1-80/65х70 К1 ХЛ, АФКЭ1-80/65х14 К2 ХЛ, АФКЭ1-80/65х21 К2 ХЛ, АФКЭ1-80/65х35 К2 ХЛ, АФКЭ1-80/65х70 К2 ХЛ, АФКЭ1-100/65х14 ХЛ, АФКЭ1-100/65х21 ХЛ, АФКЭ1-100/65х35 ХЛ, АФКЭ1-100/65х70 ХЛ, АФКЭ1-100/65х14 К1 ХЛ, АФКЭ1-100/65х21 К1 ХЛ, АФКЭ1-100/65х35 К1 ХЛ, АФКЭ1-100/65х70 К1 ХЛ, АФКЭ1-100/65х14 К2 ХЛ, АФКЭ1-100/65х21 К2 ХЛ, АФКЭ1-100/65х35 К2 ХЛ, АФКЭ1-100/65х70 К2 ХЛ, АФКЭ1-100/80х14 ХЛ, АФКЭ1-100/80х21 ХЛ, АФКЭ1-100/80х35 ХЛ, АФКЭ1-100/80х70 ХЛ, АФКЭ1-100/80х14 К1 ХЛ, АФКЭ1-100/80х21 К1 ХЛ, АФКЭ1-100/80х35 К1 ХЛ, АФКЭ1-100/80х70 К1 ХЛ, АФКЭ1-100/80х14 К2 ХЛ, АФКЭ1-100/80х21 К2 ХЛ, АФКЭ1-100/80х35 К2 ХЛ, АФКЭ1-100/80х70 К2 ХЛ, АФК1Э-65х14 ХЛ, АФК1Э-65х21 ХЛ, АФК1Э-65х35 ХЛ, АФК1Э-65х70 ХЛ,  АФК1Э-65х14 К1 ХЛ, АФК1Э-65х21 К1 ХЛ, АФК1Э-65х35 К1 ХЛ, АФК1Э-65х70 К1 ХЛ, АФК1Э-65х14 К2 ХЛ, АФК1Э-65х21 К2 ХЛ, АФК1Э-65х35 К2 ХЛ, АФК1Э-65х70 К2 ХЛ, АФК1Э-80х14 ХЛ, АФК1Э-80х21 ХЛ, АФК1Э-80х35 ХЛ, АФК1Э-80х70 ХЛ, АФК1Э-80х14 К1 ХЛ, АФК1Э-80х21 К1 ХЛ, АФКЭ1-80х35 К1 ХЛ, АФК1Э-80х70 К1 ХЛ, АФК1Э-80х14 К2 ХЛ, АФК1Э-80х21 К2 ХЛ, АФК1Э-80х35 К2 ХЛ, АФК1Э-80х70 К2 ХЛ, АФК1Э-100х14 ХЛ, АФК1Э-100х21 ХЛ, АФК1Э-100х35 ХЛ, АФКЭ1-100х70 ХЛ, АФК1Э-100х14 К1 ХЛ, АФК1Э-100х21 К1 ХЛ, АФК1Э-100х35 К1 ХЛ, АФК1Э-100х70 К1 ХЛ, АФК1Э-100х14 К2 ХЛ, АФК1Э-100х21 К2 ХЛ, АФК1Э-100х35 К2 ХЛ, АФК1Э-100х70 К2 ХЛ, АФК1Э-80/65х14 ХЛ, АФК1Э-80/65х21 ХЛ, АФК1Э-80/65х35 ХЛ, АФК1Э-80/65х70 ХЛ, АФК1Э-80/65х14 К1 ХЛ, АФК1Э-80/65х21 К1 ХЛ, АФК1Э-80/65х35 К1 ХЛ, АФК1Э-80/65х70 К1 ХЛ, АФК1Э-80/65х14 К2 ХЛ, АФК1Э-80/65х21 К2 ХЛ, АФК1Э-80/65х35 К2 ХЛ, АФК1Э-80/65х70 К2 ХЛ, АФК1Э-100/65х14 ХЛ, АФК1Э-100/65х21 ХЛ, АФК1Э-100/65х35 ХЛ, АФК1Э-100/65х70 ХЛ, АФК1Э-100/65х14 К1 ХЛ, АФК1Э-100/65х21 К1 ХЛ, АФК1Э-100/65х35 К1 ХЛ, АФК1Э-100/65х70 К1 ХЛ, АФК1Э-100/65х14 К2 ХЛ, АФК1Э-100/65х21 К2 ХЛ, АФК1Э-100/65х35 К2 ХЛ, АФК1Э-100/65х70 К2 ХЛ, АФК1Э-100/80х14 ХЛ, АФК1Э-100/80х21 ХЛ, АФК1Э-100/80х35 ХЛ, АФК1Э-100/80х70 ХЛ, АФК1Э-100/80х14 К1 ХЛ, АФК1Э-100/80х21 К1 ХЛ, АФК1Э-100/80х35 К1 ХЛ, АФК1Э-100/80х70 К1 ХЛ, АФК1Э-100/80х14 К2 ХЛ, АФК1Э-100/80х21 К2 ХЛ, АФК1Э-100/80х35 К2 ХЛ, АФК1Э-100/80х70 К2 ХЛ. >
