Формула латуни химическая: Сплавы латуни. Химический состав. Применение

Химический состав

Химические свойства

Возможные степени окисления

В соединениях медь проявляет две степени окисления: +1 и +2. Первая из них склонна к
диспропорционированию и устойчива только в нерастворимых соединениях (Cu2O, CuCl, CuI и т. п.) или
комплексах (например, [Cu(Nh4)2]+). Её соединения бесцветны. Более устойчива степень окисления +2,
которая даёт соли синего и сине-зелёного цвета. В необычных условиях можно получить соединения со
степенью окисления +3 и даже +5. Последняя встречается в солях купраборанового аниона Cu(B11h21)23−,
полученных в 1994 году.

Не изменяется на воздухе в отсутствие влаги и диоксида углерода. Является слабым восстановителем, не
вступает в реакцию с водой и разбавленной соляной кислотой. Переводится враствор
кислотами-неокислителями или гидратом аммиака в присутствии кислорода, цианидом калия. Окисляется
концентрированными серной и азотной кислотами, «царской водкой», кислородом, галогенами,
халькогенами, оксидами неметаллов. Вступает в реакцию при нагревании с галогеноводородами.

На влажном воздухе медь окисляется, образуя основный карбонат меди(II) (внешний слой патины):

На влажном воздухе медь окисляется, образуя основный карбонат меди(II) (внешний слой патины):

2Cu + h3O + CO2 + O2 à Cu2CO3(OH)2↓

Реагирует с концентрированной холодной серной кислотой:

Cu + h3SO1 àCuO + SO2 ↑ + h3O

С концентрированной горячей серной кислотой:

Cu + 2h3SO4 à CuSO4 + SO2 ↑ + 2h3O

• В электротехнике
• Теплообмен
• Для производства труб
• Сплавы
• Сплавы на основе меди
• Сплавы, в которых медь значима
• Ювелирные сплавы
• Соединения меди

Из-за низкого удельного сопротивления (уступает лишь серебру, удельное сопротивление при 20 °C:
0,01724-0,0180 мкОм·м), медь широко применяется в электротехнике для изготовления силовых и других
кабелей, проводов или других проводников, например, при печатном монтаже. Медные провода, в свою
очередь, также используются в обмотках электроприводов (быт: электродвигателях) и силовых
трансформаторов. Для этих целей металл должен быть очень чистый: примеси резко снижают электрическую
проводимость. Например, присутствие в меди 0,02 % алюминия снижает её электрическую проводимость
почти на 10 %.

Другое полезное качество меди — высокая теплопроводность. Это позволяет применять её в различных
теплоотводных устройствах, теплообменниках, к числу которых относятся и широко известныерадиаторы
охлаждения, кондиционирования и отопления, компьютерных кулерах, тепловых трубках.

В связи с высокой механической прочностью и пригодностью для механической обработки медные бесшовные
трубы круглого сечения получили широкое применение для транспортировки жидкостей и газов: во
внутренних системах водоснабжения, отопления, газоснабжения, системах кондиционирования и
холодильных агрегатах. В ряде стран трубы из меди являются основным материалом, применяемым для этих
целей: во Франции, Великобритании и Австралии для газоснабжения зданий, в Великобритании, США,
Швеции и Гонконге для водоснабжения, в Великобритании и Швеции для отопления.

В России производство водогазопроводных труб из меди нормируется национальным стандартом ГОСТ Р
52318-2005, а применение в этом качестве федеральным Сводом Правил СП 40-108-2004. Кроме того,
трубопроводы из меди и сплавов меди широко используются в судостроении и энергетике для
транспортировки жидкостей и пара.

В разнообразных областях техники широко используются сплавы с использованием меди, самыми широко
распространёнными из которых являются упоминавшиеся выше бронза и латунь. Оба сплава являются общими
названиями для целого семейства материалов, в которые, помимо олова и цинка, могут входить никель,
висмут и другие металлы. Например, в состав пушечной бронзы, использовавшейся для изготовления
артиллерийских орудий вплоть до XIX века, входят все три основных металла — медь, олово, цинк;
рецептура менялась от времени и места изготовления орудия. Большое количество латуни идёт на
изготовление гильз артиллерийских боеприпасов и оружейных гильз, благодаря технологичности и высокой
пластичности. Для деталей машин используют сплавы меди с цинком, оловом, алюминием, кремнием и др.
(а не чистую медь) из-за их большей прочности: 30—40 кгс/мм² у сплавов и 25—29 кгс/мм² у технически
чистой меди. Медные сплавы (кроме бериллиевой бронзы и некоторых алюминиевых бронз) не изменяют
механических свойств при термической обработке, и их механические свойства и износостойкость
определяются только химическим составом и его влиянием на структуру. Модуль упругости медных сплавов
(900—12000 кгс/мм², ниже, чем у стали). Основное преимущество медных сплавов — низкий коэффициент
трения (что делает особенно рациональным применением их в парах скольжения), сочетающийся для многих
сплавов с высокой пластичностью и хорошей стойкостью против коррозии в ряде агрессивных сред
(медно-никелевые сплавы и алюминиевые бронзы) и хорошей электропроводностью. Величина коэффициента
трения практически одинакова у всех медных сплавов, тогда как механические свойства и
износостойкость, а также поведение в условиях коррозии зависят от состава сплавов, а следовательно,
от структуры. Прочность выше у двухфазных сплавов, а пластичность у однофазных. Медноникелевый сплав
(мельхиор) используются для чеканки разменной монеты. Медноникелевые сплавы, в том числе и так
называемый «адмиралтейский» сплав, широко используются в судостроении (трубки конденсаторов
отработавшего пара турбин, охлаждаемых забортной водой) и областях применения, связанных с
возможностью агрессивного воздействия морской воды из-за высокой коррозионной устойчивости. Медь
является важным компонентом твёрдых припоев — сплавов с температурой плавления 590—880 градусов
Цельсия, обладающих хорошей адгезией к большинству металлов, и применяющихся для прочного соединения
разнообразных металлических деталей, особенно из разнородных металлов, от трубопроводной арматуры до
жидкостных ракетных двигателей.

Дюраль (дюралюминий) определяют как сплав алюминия и меди (меди в дюрали 4,4 %).

В ювелирном деле часто используются сплавы меди с золотом для увеличения прочности изделий к
деформациям и истиранию, так как чистое золото — очень мягкий металл и нестойко к механическим
воздействиям.

Оксиды меди используются для получения оксида иттрия бария меди YBa2Cu3O7-δ, который является основой
для получения высокотемпературных сверхпроводников. Медь применяется для производства медно-окисных
гальванических элементов и батарей.

художественное литье, труба, смеситель для кухни и ванны, таблички

Свойства ЛС59-1

Механические свойства отличаются для разных полуфабрикатов из-за метода производства латуни ЛС59-1. Механические свойства ЛС59-1 при Т=20oС

Реально пруток латунный ЛС59-1 производится полутвердым по автоматному ГОСТу. Проволока латунная ЛС59-1 производится как твердая, так и мягкая, её — в отличии от прутков часто можно заменить на латунь Л63. Мех свойства латунных прутков ЛС59-1

Литейные и технологические св-ва ЛС59-1

Применение

Хорошие механические свойства, относительная дешевизна — эти достоинства обеспечили бывшему орихалку постоянный спрос.

Латунные сплавы используют в деталях, для которых важны:

• пластичность;
• деформируемость;
• текучесть;
• способность к обработке.

У современного орихалка приятный золотистый цвет. Ее используют в производстве фурнитуры, художественных изделий (кубков, значков, знаков отличия, орденов и медалей).

Рекомендуем: ЖЕЛЕЗО — металл № 1 в мире

Однако к драгоценным металлам латунь не относится.

1. Сплав нашел применение в изготовлении трубопроводов, деталей для морских судов.
2. Незаменим в изготовлении приборов и деталей для химического производства.
3. Зубчатые колеса, гайки, втулки, болты — везде необходима латунь.
4. Применяется в гидросистемах автомобилей, полиграфических матрицах, деталях механических часов.

Двойные деформируемые латуни
Марка	Область применения
Л96, Л90	Детали машин, приборов теплотехнической и химической аппаратуры, змеевики, сильфоны и др.
Л85	Детали машин, приборов теплотехнической и химической аппаратуры, змеевики, сильфоны и др.
Л80	Детали машин, приборов теплотехнической и химической аппаратуры, змеевики, сильфоны и др.
Л70	Гильзы химической аппаратуры, отдельные штампованные изделия
Л68	Большинство штампованных изделий
Л63	Гайки, болты, детали автомобилей, конденсаторные трубы
Л60	Толстостенные патрубки, гайки, детали машин.
Многокомпонентные деформируемые латуни
Марка	Область применения
ЛА77-2	Конденсаторные трубы морских судов
ЛАЖ60-1-1	Детали морских судов.
ЛАН59-3-2	Детали химической аппаратуры, электромашин, морских судов
ЛЖМа59-1-1	Вкладыши подшипников, детали самолетов, морских судов
ЛН65-5	Манометрические и конденсаторные трубки
ЛМц58- 2	Гайки, болты, арматура, детали машин, советская разменная монета образца 1958 г. , номиналом 1-5 копеек.
ЛМцА57-3-1	Детали морских и речных судов
ЛO90-1	Конденсаторные трубы теплотехнической аппаратуры
ЛO70-1	Конденсаторные трубы теплотехнической аппаратуры
ЛO62-1	Конденсаторные трубы теплотехнической аппаратуры
ЛO60-1	Конденсаторные трубы теплотехнической аппаратуры
ЛС63-3	Детали часов, втулки
ЛС74-3	Детали часов, втулки
ЛС64-2	Полиграфические матрицы
ЛС60-1	Гайки, болты, зубчатые колеса, втулки
ЛС59-1	Гайки, болты, зубчатые колеса, втулки
ЛЖС58-1-1	Детали, изготовляемые резанием
ЛК80-3	Коррозионностойкие детали машин
ЛМш68-0,05	Конденсаторные трубы
ЛАНКМц75- 2- 2,5- 0,5- 0,5	Пружины, манометрические трубы

Литейные латуни

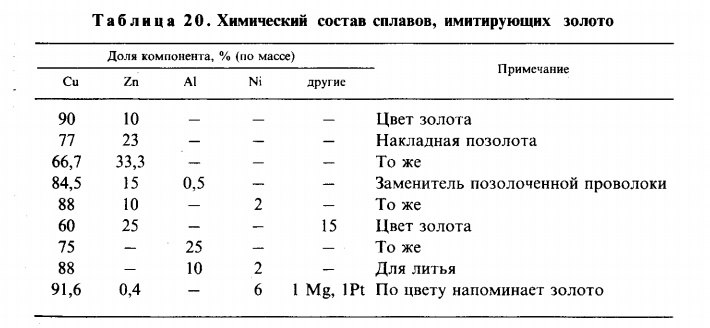

Ювелирные сплавы

Латунная игральная кость, рядом цинк и слиток меди.

Рекомендуем: ПАЛЛАДИЙ — звездный металл, брат платины

Физические свойства

Во много физические свойства зависят от химического состава конкретной разновидности сплава. Поэтому свойства латуни могут существенно отличаться.

Цвет латуни подобного типа может быть желтым или красным в зависимости от концентрации цинка. К основным свойствам подобной латуни можно отнести нижеприведенные моменты:

• Высокая степень пластичности. Пластичность деформируемой латуни позволяет ее применять в качестве заготовки в различных производственных процессах: она подходит для обработки как методом штамповки, так и точения.
• Высокая коррозионная устойчивость определяет то, что даже при длительной эксплуатации при повышенной влажности на поверхности не появляется ржавчина.
• Хорошие антифрикционные свойства.
• Свариваемость со сталью и другими материалами позволяет применять сплав для получения комбинированных материалов.
• Есть возможность проводить покрытие поверхности томпака различными составами для придания особых эксплуатационных качеств. Примером можно назвать то, что довольно часто томпак покрывают эмалью или лаком для его декорирования.
• Изначально сплав имеет красивый золотистый цвет. По этой причине его довольно часто применяют при производстве художественных изделий.

Механические свойства деформируемой латуни могут существенно изменяться по причине добавления различных легирующих элементов.

В машиностроении и другой области производства большое распространение получила литейная разновидность латуни. Ее плотность относительно невелика (около 8300 кг/м

3

), однако другие физические свойства определили большое распространение литейной латуни:

• Устойчивость к коррозионному воздействию.
• Высокие механические характеристики.
• Неплохая ковкость.
• Высокий показатель текучести при нагреве сплава, что позволяет получать изделия сложной конфигурации.
• Повышенная устойчивость к распаду состава из-за оказания воздействия со стороны окружающей среды.
• Плавление состава проходит при температуре около 950 градусов Цельсия.

Желтая латунь

Прочность латуни ниже, чем у стали, что связано особенностями строения кристаллической решетки и составом. Влияние на свойства латуней концентрации цинка очень велико. Поэтому для придания особых свойств концентрация основных элементов может существенно изменяться.

Как можно отличить сплав латуни от бронзы

Отличить латунь от бронзы и, помимо этого, узнать точный состав можно лишь в химической лаборатории (к примеру, с помощью спектроскопического анализа). Увы, в домашних условиях (тем более, если нельзя делать царапины либо как-то еще деформировать изделие) спектр возможностей довольно ограничен. Однако существует алгоритм, который показывает пусть и не очень точные, но все же результаты.

Вам будут необходимы:

• калькулятор;
• точные весы;
• прозрачная емкость с водой;
• образцы латуни и бронзы со сколами;
• микроскоп или сильная лупа.

Начните со зрительного анализа. Нужно тщательно почистить изделие и поместить под солнечное освещение. Обычно бронза темней латуни, при этом, если рассматривать цвет, то бронза переходит в «красный» спектр (от рыжего до бурого), а латунь в «желтый», иногда даже до белого. Но данный способ не очень неточен, потому переходите ко второму шагу.

Сделайте анализ состава на плотность. Будет необходима прозрачная емкость с водой и точные весы. Опустив изделие в воду, узнаем объем, потом определяем массу. Плотность — это соотношение массы предмета к его объему, переводим в кг/ куб. м. Чаще всего бронза плотней латуни, при этом линия деления находится на показателях 8700 кг/куб. м. Итак, 8400-8700 кг/куб. м – скорей всего, латунь. 8750-8900 – скорей всего, бронза.

И в конце, структура состава. Нужно сказать, что тут нужны образцы – предметы, где в составе можно точно определить и латунь, и бронзу, причем образцы обязаны иметь сколы.

Для анализа будут необходимы сильная лупа или микроскоп. Анализ происходит размещением в поле видимости одновременно образца и предмета анализа

На что нужно обратить внимание? На структуру состава – а именно, его зерно. Обычно бронза имеет более грубое и крупное зерно, в отличие от латуни

Общие характеристики металла

Бронза не относится к однородным металлам, а представляет собой сплав на основе меди, усиленный легирующими добавками алюминия, бериллия, свинца, кремния, олова. На основе количества и типа дополнительных компонентов, кроме латуни, бронзовый сплав приобретает определенную расцветку, ряд химических и физических характеристик.

Бронзу относят к особо прочным и стойким сплавам, температура ее плавления составляет 900–1100 градусов. С учетом базовых показателей материала, его применяют на производстве, а также для получения художественного литья благодаря обилию полезных свойств:

• высокой прочности, износостойкости;
• исключительно низкому уровню коррозии;
• простоте обработки, паростойкости;
• способности проводить ток и тепло;
• устойчивости к внешним повреждениям.

С точки зрения химического состава, бронза может быть двух вариантов – безоловянные и оловянные сплавы. Сочетание олова с медью наделяет конечный материал крепостью, но понижает температуру плавления и теплопроводность. В качестве примера бронзово-оловянного сплава можно назвать колокольную бронзу, но изделия из нее приобретают повышенную хрупкость.

Бронзы без олова

К материалам без содержания олова относят следующие виды:

• особо стойкая свинцовая с широким спектром антифрикционных свойств, тугоплавкая;
• бериллиевая – самая прочная и пластичная после закаливания;
• кремниецинковая с высоким показателем текучести при расплавлении;
• алюминиевая – стойкая к агрессии химических элементов, окружающей среды.

В составе многокомпонентного сплава без присутствия олова содержится 2,5 % легирующих элементов, значительно улучшающих набор полезных качеств бронзового металла. Наличие железных примесей способствует улучшению структуры и прочностных характеристик сплава. Для маркирования бронзы применяют сочетание букв «Бр», после которых следует первые буквы названия добавки (алюминий, бериллий, свинец и т.д.) и процент ее содержания в сплаве.

Температура плавления

Сведения о температурах плавления и литья отдельных видов бронзы приведены в таблице ниже:

По технологическим характеристикам бронзы бывают двух типов:

• деформируемый вид, отлично выдерживающий механическую обработку, используют для штамповки, изготовления проволоки, производства листов;
• литейную разновидность стойкую к высоким температурам, используют для отливки изделий больших габаритов с особо сложной конфигурацией.

Свойства латуни

Температура плавления латуни составляет 880–950 °C, причём, чем выше содержание цинка, тем ниже будет температура плавления. Она отлично поддаётся обработке давлением, имеет высокие механические свойства, неплохую устойчивость к коррозии. Однако, например, бронза выигрывает у латуни в прочности и коррозийной устойчивости. А также она неустойчива в морской воде, углекислых растворах и в органических кислотах. Неприятным свойством сплава является его потемнение на открытом воздухе, для предотвращения этого латунные изделия покрывают лаком. Латунные детали не теряют пластичность при понижении температуры, что делает их хорошим конструкционным материалом.

Латунь и медь очень схожи внешне, и непрофессионалу будет сложно разграничить их. Первая имеет повышенную твёрдость и износоустойчивость, но является менее тугоплавкой. При этом латунный сплав значительно удобнее в обработке за счёт высокой ковкости и вязкости. Он превосходит медь и по коррозийной стойкости, причём более высокая температура повышает скорость образования коррозии, источником которой могут стать высокая влажность, повышенное содержание аммиака и сернистого газа в воздухе. Для её предупреждения латунные изделия подлежат обжигу при низких температурах после обработки.

Свойства отдельных видов латуней

Деформируемые латуни — такие сплавы, в которых содержание цинка менее 10%, их ещё называют томпак. Томпак пластичен, не ржавеет и обладает низкой силой трения. Томпак хорошо сваривается со сталью и имеет золотистый оттенок.

Литейная латунь предназначена для создания изделий путём литья. Содержание меди в ней варьируется от 50 до 80%. Такой сплав не подвержен ржавчине, не подвержен деформации посредством трения с другими материалами, хорошо сопротивляется силовому внешнему воздействию (высокие механические свойства), не имеет склонности к распаду. А также, благодаря жидкому состоянию, металл удобен в обработке, что позволяет залить его в любую форму.

Автоматная латунь — сплав, обязательным элементом которого является свинец, позволяющий получать короткую стружку при обработке изделия в автоматизированном режиме, что снижает износ разделяющего механизма, повышая скорость работы.

Влияние легирующих элементов на свойства сплава

Легирующий элемент — такой элемент, который добавляется в металл, для изменения его структуры и химического состава.

• За счёт алюминия достигается снижение летучести сплава, так как на поверхности расплавленной латуни появляется защитный слой из оксида алюминия.
• Магний используют, как правило, в сочетании с железом и алюминием для достижения повышенной прочности и коррозийной стойкости изделия.
• Никель защищает сплав от отрицательного влияния процессов окисления
• Свинец является самым распространённым легирующим элементом, который повышает пластичность и ковкость, а также качество резки металла.
• Кремний влияет на прочность и твёрдость сплава, а в сочетании со свинцом повышает антифрикционные свойства, что делает такой сплав конкурентноспособным даже с оловянной бронзой.
• Добавление олова обусловлено использованием латуни в морской воде, так как оно повышает прочность и антикорозийность металла.

Производство латуни, виды и свойства

Латунь производят при высоких температурах в специальных глиняных ёмкостях. При изготовлении сплава необходимо учитывать, что часть цинка испаряется.

Сплав делится на несколько видов:

• Томпак — это сплав, в составе которого присутствует не более 13% цинка. Томпак отличается повышенной эластичностью, высокой устойчивостью к ржавчине и стиранию. Используют этот вид латуни при сварке с нержавейкой для получения ценного сплава, из которого в дальнейшем изготовляют медали, фурнитуру, бижутерию, художественные изделия и инструменты.
• Полутомпак — это сплав, в составе которого цинк варьируется в пределах 10−20%. Сфера применения полутомпака аналогична томпаку, но он является менее ценным сплавом.
• Литейная латунь — это сплав, имеющий в составе 50−80% меди, а также примеси иных металлов. Благодаря текучим свойствам используется в изготовлении полуфабрикатов и фасонных изделий методом литья. Обладает низкими показателями распада материалов, устойчив к трению и ржавчине также обладает прекрасными механическими свойствами. Литейную латунь применяют в производстве втулок, фрагментов арматуры, гаек, подшипников и иных фитингов устойчивых к ржавчине.
• Автоматная латунь — это сплав, имеющий в составе свинец, в процентном соотношении не превышающий отметки в 0,8%. Свинец позволяет увеличить скорость обработки изделий за счёт образования короткой стружки. Он выпускается в виде листов, лент и прутков, в дальнейшем из них вытачивают детали часовых механизмов, метизы и гайки.

Достаточно часто латунь путают с бронзой, а многие даже считают, что это один и тот же материал — это в корне неверно. Отличить эти два металла можно и в домашних условиях, для этого необходимо пройти следующий алгоритм действий:

• Хорошо почистить оба материала и рассмотреть их на солнечном свете. Цвет бронзы будет уходить в красный цвет, а латунь в жёлтый, иногда даже в белый.
• Поместив изделие в ёмкость с водой, можно провести анализ на плотность. Молярная масса латуни находится в диапазоне 8350−8750 кг/м.куб, если масса выше, то это бронза.

Это интересно: Как отличить бронзу от латуни: состав, характеристики, особенности

Как влияют легирующие присадки

Легирующая – это присадка к сплаву, изменяющая его состав и, как следствие, придающая ему какие-то новые свойства, или повышающая или снижающая уже имеющиеся свойства. Для снижения потерь металла с поверхности расплава, в него добавляют алюминий образующаяся при этом оксидная плёнка, и выполняет защитную роль. Чтобы увеличить прочность и улучшить антикоррозионные качества, в сплав добавляют магний, отдельной позицией или вместе с алюминием и железом. Причём на плотность металла присадки практически не влияют.

Добавка в расплав никеля исключает проявления отрицательных моментов в части окислительных процессов. Улучшить пластичность, ковкость сплава и условия его резки удаётся введением в состав латуни такой присадки, как свинец. Кремний в сочетании со свинцом улучшает скольжение до такой степени, что легированный этой присадкой сплав вполне может использоваться на равных с оловянной бронзой. При этом кремний, добавленный без других присадок, конкретно повышает твёрдость и прочность латуни. Если металл планируют использовать на корабле, к нему присаживают олово, придающее стойкость к солёной воде.

Висмутовая латунь :: C6804

C6804

ОПИСАНИЕ

Висмутовая бронза представляет собой медный сплав, который обычно содержит 1-3% висмута по весу. Он продается как зеленая альтернатива подшипникам и втулкам из свинцовистой латуни/бронзы, поскольку усилилось давление на замену опасных металлов.

Этот сплав очень устойчив к коррозии, что делает его пригодным для использования в таких условиях, как океан. Висмутовые бронзы более податливы, теплопроводны и лучше полируются, чем обычные латуни.

ХИМИЧЕСКИЙ СОСТАВ

Механические свойства: JIS h4250: 2015 (согласно Temper BD)

—

Диапазон (мм)	Из	До	Мин. UTS (Н/мм2)	Минимум PS	Мин. удлинение (%)	Минимальная твердость (HV)	Максимальная твердость
Круглый (диаметр)	1,5	75	315	—	5	75	—
Шестигранник (A/F)	3	70	315	—	5	75	—
Квадрат (A/F)	3	65	315	—	5	75	—
Прямоугольник	3	50	315	—	5	75	—

Физические свойства
Точка плавления — Ликвидус	1650ºF
Солидус	1630°F
Плотность	0,304 фунта/дюйм3 при 68ºF Конкретный
Сила тяжести	8. 41 Электрика
Электропроводность	26% IACS @68ºF Термический
Расширение	11,8 -10 -6 на ºF (68-572ºF) Модуль упругости

ТИПИЧНОЕ ПРИМЕНЕНИЕ

• Подходит для окружающей среды Латунь с отличной обрабатываемостью.
• Сантехника
• Компьютер
• Электронные часы

• Шестерня с заклепками
• Медицинский клапан
• Детали камеры
• Детали оборудования

C46400 Морская латунь «Бессвинцовая» — AMS 4611

	Медь	Fe	Пб	Сн	Цинк
Мин/Макс	59,0 — 62,0	0,1	0,2	0,5 — 1,0	Рем
Номиналы	60. 0000	—	—	0,7000	39.2000

Закалка	Разд. Размер	Холодная обработка	Тип Мин.	Температура	Прочность на растяжение	YS 0,05% UL	YS Смещение 0,02 %	YS Смещение 0,005 %	Удлинн.	Правая В	Правая С	Правая F	Правая 30T	ВХ 500	ВН 500	БН 3000	Сдвиг Прочность	Усталость Сила	Изод Ударный Прочный
—	в.	%	—	Ф	тысяч фунтов на квадратный дюйм	тысяч фунтов на квадратный дюйм	тысяч фунтов на квадратный дюйм	тысяч фунтов на квадратный дюйм	%	Б	С	Ф	30Т	500	500	3000	тысяч фунтов на квадратный дюйм	тысяч фунтов на квадратный дюйм	фут-фунт
—	мм.	—	—	С	МПа	МПа	МПа	МПа	—	—	—	—	—	—	—	—	МПа	МПа	Дж
ПЛОСКИЕ ИЗДЕЛИЯ
О50	0,04			68	62	30	—	—	—	—	—	—	—	—	—	—	41	—
О50	1	0	ТИП	20	427	207	—	—	40	60	—	—	57	—	—	—	283	—	0
О50	0,25			68	60	28	—	—	—	—	—	—	—	—	—	—	41	—
О50	6,35	0	ТИП	20	414	193	—	—	45	58	—	—	56	—	—	—	283	—	0
H01	0,04			68	70	58	—	—	—	—	—	—	—	—	—	—	43	—
Н01	1	0	ТИП	20	483	400	—	—	17	75	—	—	68	—	—	—	296	—	0
М20	1			68	55	25	—	—	—	—	—	—	—	—	—	—	40	—
М20	25,4	0	ТИП	20	379	172	—	—	50	55	—	—	55	—	—	—	276	—	0
О60	0,25			68	58	25	—	—	—	—	—	—	—	—	—	—	40	—
О60	6,35	0	ТИП	20	400	172	—	—	49	56	—	—	55	—	—	—	276	—	0
СТЕРЖЕНЬ
H02	0,25			68	80	57	—	—	—	—	—	—	—	—	—	—	45	—
H02	6,35	20	ТИП	20	552	393	—	—	20	85	—	—	—	—	—	—	310	—	0
H01	1			68	69	46	—	—	—	—	—	—	—	—	—	—	43	—
H01	25,4	8	ТИП	20	476	317	—	—	27	78	—	—	—	—	—	—	296	—	0
О50	2. 01			68	62	28	—	—	—	—	—	—	—	—	—	—	42	—
О50	51	0	ТИП	20	427	193	—	—	43	60	—	—	—	—	—	—	290	—	0
H02	1			68	75	53	—	—	—	—	—	—	—	—	—	—	44	—
Н02	25,4	20	ТИП	20	517	365	—	—	20	82	—	—	—	—	—	—	303	—	0
О50	0,25			68	63	30	—	—	—	—	—	—	—	—	—	—	42	—
О50	6,35	0	ТИП	20	434	207	—	—	40	60	—	—	—	—	—	—	290	—	0
О60	2. 01			68	56	25	—	—	—	—	—	—	—	—	—	—	40	—
О60	51	0	ТИП	20	386	172	—	—	47	55	—	—	—	—	—	—	276	—	0
H01	2.01			68	67	40	—	—	—	—	—	—	—	—	—	—	43	—
H01	51	8	ТИП	20	462	276	—	—	35	75	—	—	—	—	—	—	296	—	0
О50	1			68	63	30	—	—	—	—	—	—	—	—	—	—	42	—
О50	25,4	0	ТИП	20	434	207	—	—	40	60	—	—	—	—	—	—	290	—	0
О60	1			68	57	25	—	—	—	—	—	—	—	—	—	—	40	—
О60	25,4	0	ТИП	20	393	172	—	—	47	55	—	—	—	—	—	—	276	—	0
О60	0,25			68	58	27	—	—	—	—	—	—	—	—	—	—	40	—
О60	6,35	0	ТИП	20	400	186	—	—	45	56	—	—	—	—	—	—	276	—	0
H01	0,25			68	70	48	—	—	—	—	—	—	—	—	—	—	43	—
H01	6,35	10	ТИП	20	483	331	—	—	25	80	—	—	—	—	—	—	296	—	0
ТРУБКА
Н80	0			68	88	66	—	—	—	—	—	—	—	—	—	—	—	—
Н80	0	35	ТИП	20	607	455	—	—	18	95	—	—	—	—	—	—	—	—	0

Свойство продукта	Стандарт США	Метрическая система
Коэффициент теплового расширения	11,8 МОм?̴МÁ10-6 на oF (68-572 F)	21,2 МО?̴ММ 10 6? на ММО?ТС (20-300 С)
Плотность	0,304 фунта/дюйм3 при 68 F	8,41 г/см3 при 20°С
Электропроводность	26 %IACS @ 68 F	0,152 МегаСименс/см при 20°C
Удельное электрическое сопротивление	39,9 Ом-смил/фут при 68 F	6,63 микроом-см при 20 °C
Жидкость с температурой плавления США	1650 Ф	899 С
Твердая точка плавления США	1630 Ф	888 С
Модули упругости при растяжении	15000 фунтов/кв. Published by admin View all posts by admin
