Шуруп:определение,виды,размеры,фото,типы головок

Содержание статьи

Для непосвященного человека и саморез, и шуруп будет «винтиком», однако специалист знает принципиальное различие в данных крепежных изделиях. В данной статье рассмотрим основные характеристики популярных видов крепежа: шурупы и саморезы.

В строительстве применяется очень большое количество крепежного материала, такого как саморезы, винты, шурупы, и болты.

Самое популярное применение имеют саморезы, которые потихоньку вытесняют со строительного рынка такой крепеж как шурупы.

Определение шурупа и самореза

Шуруп — крепежный инструмент в виде стержня с острой резьбой и головкой. Стержень шурупа делится на два участка – верхний участок без резьбы и нижний участок, который ближе к концу инструмента содержит винтовую резьбу. Головка может быть разной формы в зависимости от функций, которые она выполняет: шестигранная, полукруглая или потайная.

Саморез – крепежное изделие в виде стержня с головкой и специальной наружной резьбой. Могут дополнительно иметь такие элементы, такие как бур, фрезы и канавки для вывода стружки, которые значительно повышают скорость и качество выполняемых работ.

Как использовать шурупы и саморезы

На практике чаще всего применяются шурупы и саморезы с плоской (потайной) головкой ГОСТ 1145–80 или их аналоги по европейскому стандарту. Чтобы найти ответ на вопрос: требуется ли для самореза предварительная подготовка отверстия, рассмотрим пример. Вам необходимо закрутить саморез, размеры которого 3,5×25 мм. Сквозь гипсокартон в профиль сверлить не нужно, так как крепеж легко войдет и закрутится. Если такой же саморез вам нужно закрутить в железный швеллер толщиной 10 мм, придется обязательно сверлить. В предварительно подготовленное отверстие он закрутится легко и не повредившись. Один и тот же элемент крепления был использован и как саморез, и как шуруп.

Выбор типоразмера определяется нагрузкой, которую будет выдерживать соединение и размерами деталей. Выбирая диаметр элемента крепления вворачиваемого в пластмассовый распорный дюбель, стоит помнить, что диаметр шурупа должен быть на 1–3 номера меньше диаметра дюбеля. Длина крепления определяется исходя от длины дюбеля и толщины прикрепляемого изделия.

Часто метизные изделия продаются по весу, хотя при планировке ремонта или строительства исходными данными является не вес, а количество крепежа, которое вы можете рассчитать самостоятельно.

Разновидности шурупов

Классифицируются эти крепежные элементы так же, как и саморезы: Вид шляпки: полукруглая, потайная, шестигранная, квадратная. Однако стоит отметить, что саморезы имеют больший диапазон шляпок, поэтому спектр их применения шире. По форме наконечника: тупой (применяется при стяжке мебели или пластмасс), острый. Резьба стержня: однозаходная (крупная, частая, мелкая), двухзаходная (одинаковой или переменной высоты). Шлицы. Как и у саморезов, они могут быть крестообразными, прямыми, шестигранными. После вышеуказанного описания обоих изделий можно соединить воедино полученные данные и провести сравнительный анализ, который покажет, чем отличается шуруп от самореза. Это поможет определиться, какой элемент больше подойдет в том или ином случае.

Размеры саморезов и шурупов

Основными для шурупов и саморезов являются два размера: диаметр и длина.
За номинальный диаметр шурупа или самореза принимается диаметр окружности выступов его резьбы.
В настоящее время шурупы выпускаются следующих диаметров: 1.6, 2.0, 2.2, 2.5, 3.0 (2.9), 3.5, 3.8 (3.9), 4.0, 4.2, 4.5, 4.8, 5.0, 5.5, 6.0, 6.3, 7.0, 7.5, 8.0, 10.0, 12.0 мм.

При этом следует иметь в виду, что саморез того или иного типа вовсе не обязательно выпускается всех возможных диаметров. Наиболее широкий ряд производимых диаметров имеют универсальные саморезы, специализированные саморезы имеют более узкие размерные ряды.
Длина самореза или шурупа измеряется по разному для потайной и выпуклой головки изделия. Для потайной за номинальную длину принимается полная длина изделия, а для выпуклой – расстояние от опорной поверхности головки до конца самореза.Длины шурупов и саморезов нормализованы и имеют одинаковый размерный ряд: 4.5, 6.5, 7, 10, 11, 12, 13, 14, 16, 18, 19, 20, 22, 25, 29, 30, 32, 35, 36, 38, 40, 41, 45, 50, 51, 55, 57, 60, 64, 66, 70, 76, 80, 89, 90, 100, 102, 120, 140, 160, 180, 200, 230, 250, 280, 300 мм. Для некоторых специализированных изделий могут применяться и другие длины. Естественно, что шурупы одного диаметра выпускаются с ограниченным рядом длин.

Выбор диаметра и длины шурупа определятся в первую очередь нагрузкой, которую должно выдерживать соединение, а кроме того размерами соединяемых деталей, материалом установки и другими факторами. При определении диаметра шурупа вворачиваемого в пластмассовый распорный дюбель следует ориентироваться на рекомендации производителя, приведенные в каталогах или на упаковке дюбелей. Дело в том, что с одной стороны, чем больше диаметр шурупа – тем прочнее соединение, но, с другой стороны, требуемый для установки крутящий момент при этом возрастает. И тогда могут быть превзойдены возможности инструмента или сорвана головка самореза.
Длина шурупа (Lш) вычисляется как сумма номинальной длины дюбеля,(Lд) толщины прикрепляемой детали (S) и диаметра шурупа (d). Последнее слагаемое обеспечивает выход конца самореза из дюбеля.
Для классических шурупов (с углом на конце 400) этого достаточно, но для остроконечных саморезов длину требуемого шурупа необходимо увеличить, чтобы весь его наконечник вышел из дюбеля при закручивании.

Конструктивное исполнение шурупов (саморезов)

Основные конструкционные элементы шурупа:

  • Головка (Часть крепежа для образования опорной поверхности и передачи крутящего момента остальным частям конструкции)
  • Шлиц (Специальное углубление в головке шурупа, служащее для передачи крутящего момента от инструмента)
  • Стержень
  • Резьба стержня
  • Наконечник

Типы головок шурупа

  1. Коническая – предназначена для утапливания крепежа в материал.
  2. С насечками потайная – используется для крепежа дерева.
  3. Рожковая – используется для крепления гипсокартона.
  4. Полупотайная – используется для крепления дерева, ДСП, металла и пластика.
  5. Галетная (малая и большая) – используется с шабой для крепления листов металла.
  6. Полусферическая – используется для монтажа стальных фурнитур.
  7. Полуцилиндрическая – используется в мебельном производстве и для крепления листа стали.

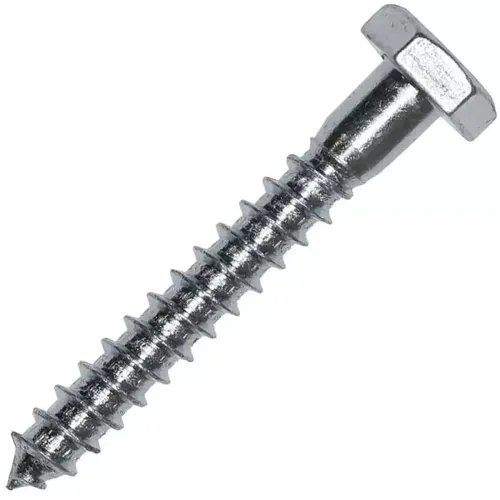

  8. Шестигранная – крепеж с шестигранной головкой для закручивания ключом или специальной насадкой.
  9. Плоская – используется для монтажа деревянных и металлических конструкций.

Чем шуруп отличается от самореза: различия

Внешне эти крепежные элементы могут быть очень похожи, однако признаков отличия у них немало: Шуруп является не таким прочным изделием, как саморез, который выполнен из более стойких сплавов и применяется для крепления большого числа материалов. В их число входят изделия из металла или бетона. Поэтому диапазон применения саморезов более широк, в отличие от шурупов.

В то же время, твердые сплавы не всегда удобны при выполнении некоторых работ. Например, многие мастера заметили, что при работе с плотными материалами иногда головки саморезов просто срезаются. Это доставляет некоторые неудобства во время работы. В то время как шуруп, выполненный из мягкого материала, не ломается, а просто гнется. Его легче заменить новым. Также существенная разница имеется в технологии изготовления этих крепежных материалов.

Все саморезы проходят термическую обработку и покрываются специальными составами. Еще одно главное отличие, показывающее, чем шуруп отличается от самореза, состоит в том, что его не вкрутить без предварительного сверления отверстия. Это стоит учитывать при проведении монтажных работ. Если присмотреться, то можно наглядно увидеть, чем шуруп отличается от самореза. Это высота резьбы и её шаг. Кроме этого, у самореза резьба покрывает его цилиндрическую часть полностью. Еще одно внешнее отличие в кончиках. У самореза он всегда острее. Однако в редких случаях встречаются и шурупы такого плана.

По дереву

Наиболее часто используемым не только на производстве, но и в быту является шуруп по дереву. Существует множество видов, типоразмеров и форм шурупов, предназначенных для выполнения различных технологических операций, связанных с древесиной. А вот наверно самым востребованным у населения и в быту являются так называемые саморезы по дереву. Наиболее ходовые типоразмеры и удельный вес приведен в сводной таблице.

Диаметр, ммДлина, ммМасса, кг на 1000 штук
3,5016,001,000
3,5019,001,091
3,5025,001,359
3,5032,001,672
3,5035,001,806
3,5041,002,073
3,5045,002,252
3,5051,002,520
3,5055,002,699
3,5064,003,145
3,5065,003,145
3,9064,003,709
3,9070,004,040
4,2070,004,516
4,2076,004,892
4,2090,005,770
4,8090,008,427
4,8095,008,427

Материал покрытия стальных стержней этих саморезов по дереву делают трех видов, а именно:

  • фосфатное,
  • желтый цинк,
  • белый цинк.

Как открутить шуруп с сорванными гранями

В ситуации, когда при вкручивании или выкручивании шурупа прокрутились грани и стандартным инструментом провернуть его больше невозможно, в случае, если головка погружена не полностью и хоть немного выступает над поверхностью, то можно попробовать выкрутить её с помощью хороших пассатижей. Для этого необходимо губками слесарного инструмента сильно сжать выступающую часть головки шурупа и медленно начать выкручивать стержень.

Если же шуруп вкручен в поверхность заподлицо и «намертво», то без повреждения простым способом извлечь его не представляется возможным. То необходимо прибегнуть к проверенному методу и воспользоваться специальным приспособлением таким, как экстрактор для выкручивания шурупов.
